Банкомат ProCash 2050xe. Руководство оператора - часть 12

Чековый принтер TP07

Замена рулона бумаги

Замена рулона бумаги

• Запустите специальную прикладную программу (см. главу „Управление

банкоматом“, раздел „Вызов специальной прикладной программы банкомата“).

• Откройте банкомат и выдвиньте салазки принтера до упора (см. главу

„Управление банкоматом“, раздел „Открывание / закрывание дверей

банкомата“).

Замена рулона бумаги показана на следующих рисунках на примере рулона

без контрольных меток. В случае рулона с контрольными метками

производится аналогичная процедура.

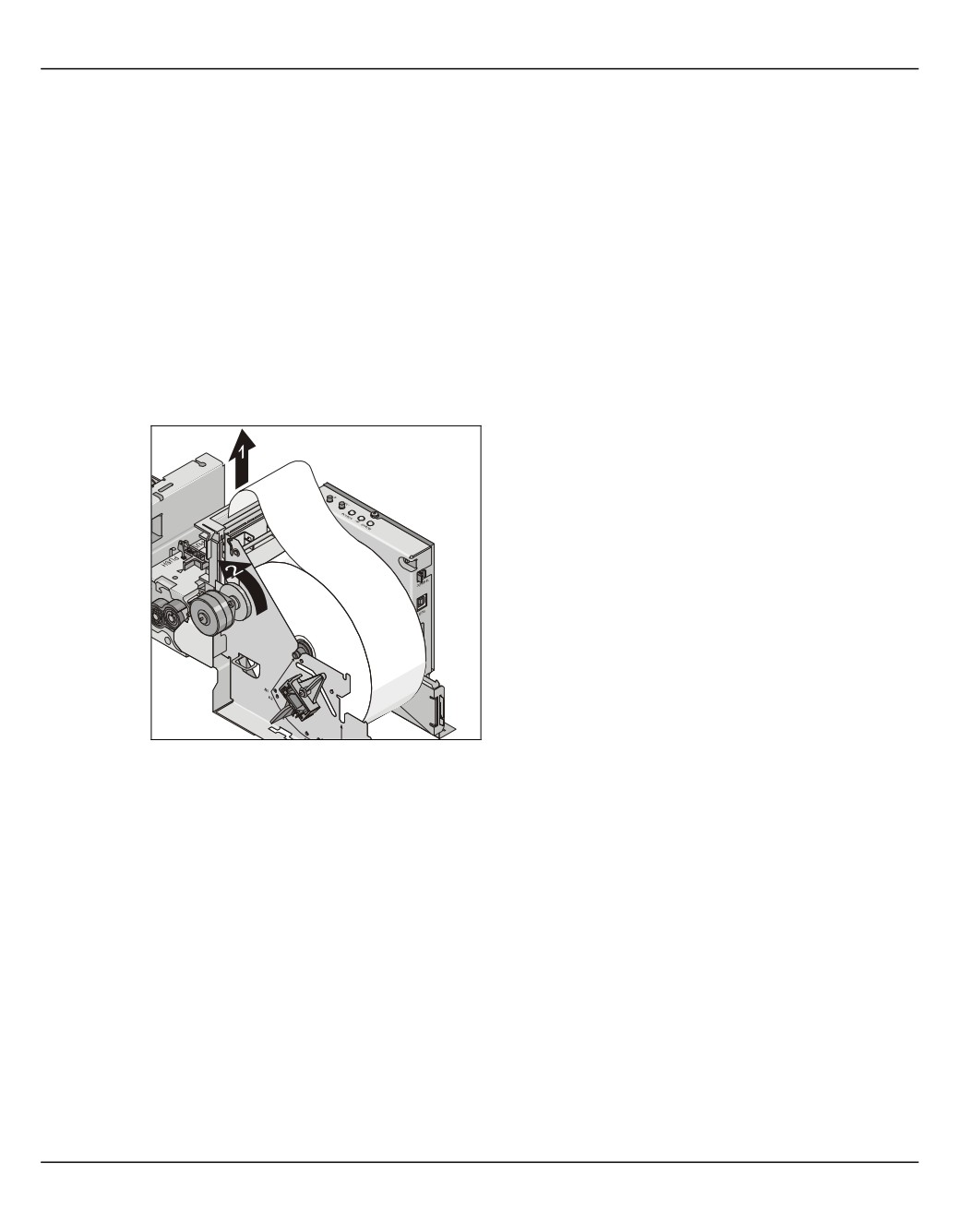

Извлечение рулона бумаги

Обрежьте бумагу на направляющей

бумаги (1).

Выньте рулон (2) или пустую катушку из

1

принтера в направлении стрелки.

2

• Удалите оставшуюся бумагу нажатием клавиши подачи бумаги (LINE FEED).

• При необходимости удалите из принтера остатки бумаги (см. раздел

„Застревание бумаги“).

163

Замена рулона бумаги

Чековый принтер TP07

Вставка рулона бумаги

• Настройте диаметр рулона бумаги (см. раздел „Основные настройки“).

Используйте только разрешённые для банкомата сорта бумаги. Более

подробная информация приведена в разделе „Спецификация бумаги“.

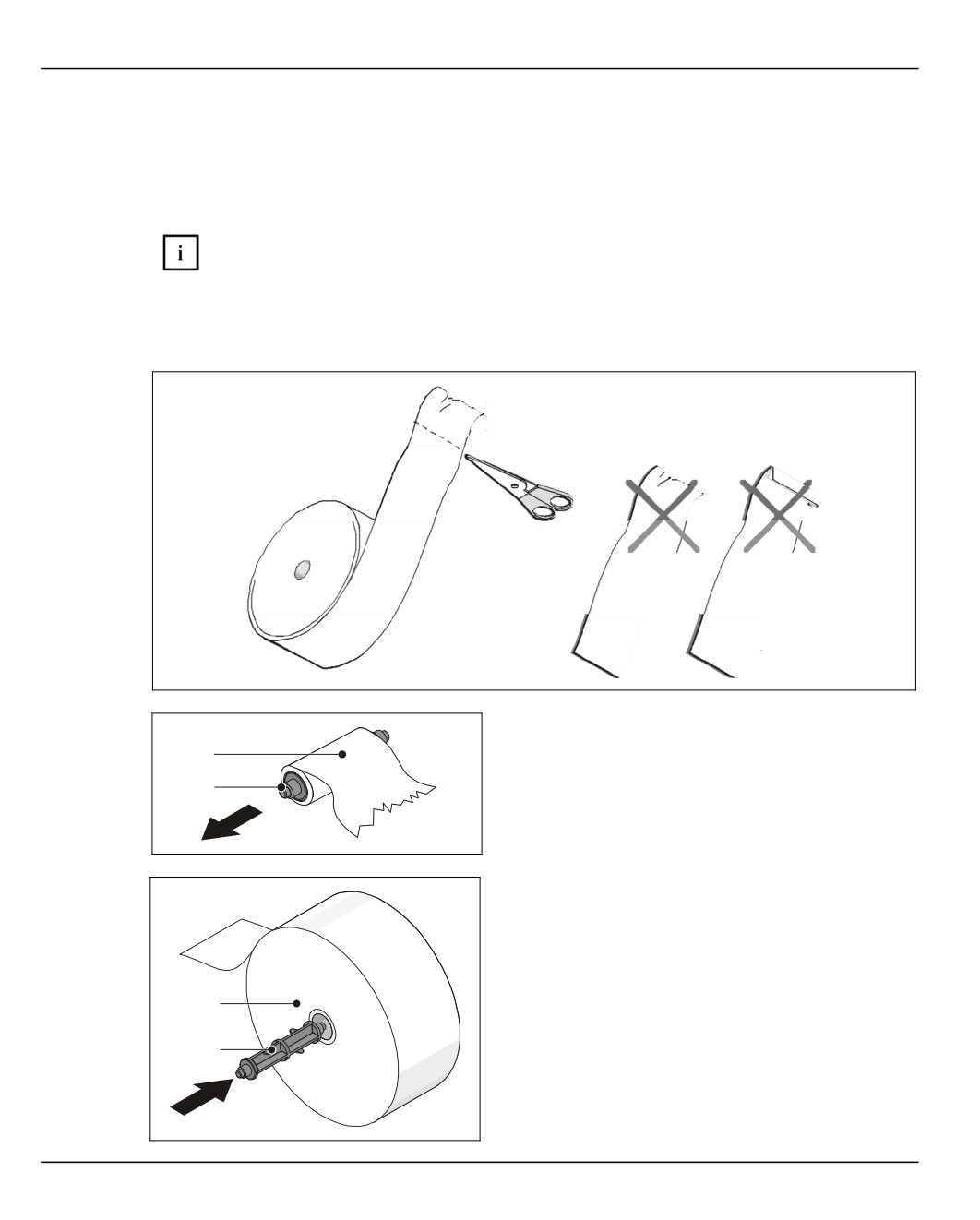

Прежде чем вставить новый рулон бумаги проверьте, нет ли на конце

бумаги рваных краёв и подогнутых углов. Конец бумаги должен быть

обрезан под прямым углом (см. следующий рисунок).

Снимите старый рулон (1) в направлении

1

стрелки с сердечника (2).

2

Вставьте сердечник (1) в направлении

стрелки в новый рулон бумаги (2).

2

1

164

Чековый принтер TP07

Замена рулона бумаги

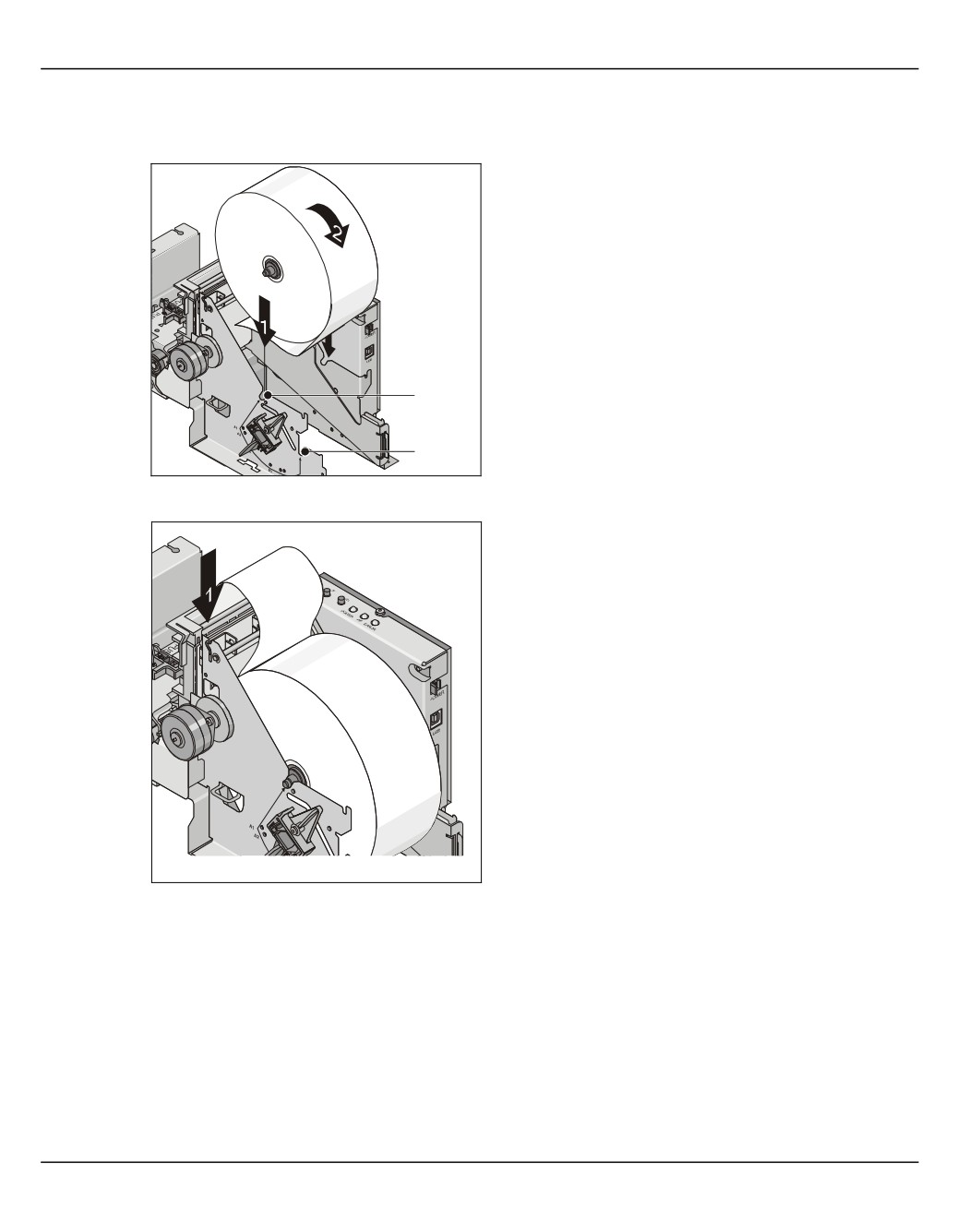

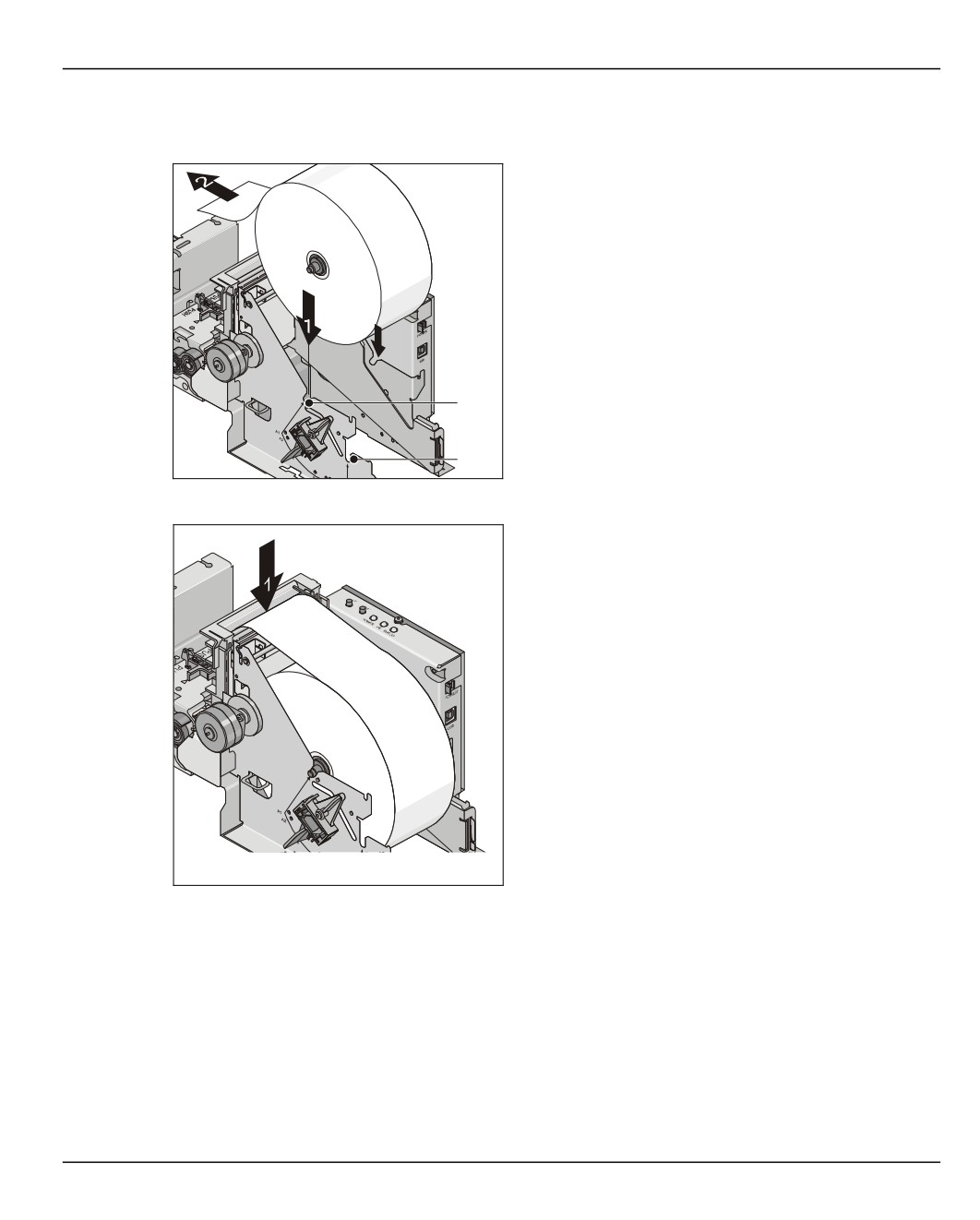

Термослой на внешней стороне бумаги рулона

Вставьте рулон с осью сверху в держатели

оси (A) или (B) (см. стрелку (1)). При этом

следите за направлением размотки (2)

бумаги.

Поз. A: Для рулонов диаметром 180 мм и

более

Поз. B: Для рулонов диаметром 260 мм и

более

A

B

Заправьте передний край бумажной ленты

по направляющему ролику в направляющую

бумаги (1).

Продвигайте бумагу до тех пор, пока не

произойдет её автоматическое втягивание,

обрезка и вывод готового чека через

презентер.

Бумага вставлена правильно, если на

первом чеке отпечатался следующий текст:

If you can read this print,

Autoloading is successful

(Если Вы можете прочитать этот текст,

значит бумага вставлена правильно)

Выньте чек из презентера.

165

Замена рулона бумаги

Чековый принтер TP07

Термослой на внутренней стороне бумаги рулона

Вставьте рулон с осью сверху в держатели

оси (A) или (B) (см. стрелку (1)). При этом

следите за направлением размотки (2)

бумаги.

Поз. A: Для рулонов диаметром 180 мм и

более

Поз. B: Для рулонов диаметром 260 мм и

более

A

B

Заправьте передний край бумажной ленты

по направляющему ролику в направляющую

бумаги (1).

Продвигайте бумагу до тех пор, пока не

произойдет её автоматическое втягивание,

обрезка и вывод готового чека через

презентер.

Бумага вставлена правильно, если на

первом чеке отпечатался следующий текст:

If you can read this print,

Autoloading is successful

(Если Вы можете прочитать этот текст,

значит бумага вставлена правильно)

Выньте чек из презентера.

166

Чековый принтер TP07

Замена рулона бумаги

Путь прохождения бумаги с термослоем на внешней стороне

На следующем рисунке показан путь прохождения рулонной бумаги с термослоем

на внешней стороне, а также позиция и положение некоторых узлов принтера.

8

7

6

5

4 3

2

1

1 Рулон бумаги (направление намотки)

6 Нагреватель

2 Датчик остатка бумаги в принтере

7 Резак для бумаги

3 Прорезь устройства вставки бумаги

8 Презентер

4 Позиция датчика контрольной метки

5 Индикатор наличия бумаги в принтере

• Закройте банкомат и выйдите из специальной прикладной программы.

167

Замена рулона бумаги

Чековый принтер TP07

Путь прохождения бумаги с термослоем на внутренней стороне

На следующем рисунке показан путь прохождения рулонной бумаги с термослоем

на внутренней стороне, а также позиция и положение некоторых узлов принтера.

8

7

6

5

4 3

2

1

1 Рулон бумаги (направление намотки)

6 Нагреватель

2 Датчик остатка бумаги в принтере

7 Резак для бумаги

3 Прорезь устройства вставки бумаги

8 Презентер

4 Позиция датчика контрольной метки

5 Индикатор наличия бумаги в принтере

• Закройте банкомат и выйдите из специальной прикладной программы.

168

Чековый принтер TP07

Светосигнальная схема светодиода ERROR

Светосигнальная схема светодиода ERROR

Неисправности, устраняемые собственными силами

В следующей таблице приведены светосигнальные схемы неисправностей,

устраняемых после принятия мер, перечисленных в разделе „Застревание бумаги“.

Сбой

Описание

Светосигнальная схема

светодиода ERROR

Застревание

Автоматический резак

1

бумаги при

бумаги не работает, т.к.

обрезке

он не выходит из

ок. 5 сек

исходного положения

или не возвращается в

него.

Застревание

Застревание бумаги

3

бумаги перед

между позицией начала

обрезкой

печати и TOF-датчиком.

ок. 5 сек

Ошибки

Принтер не находит

4

распознавани

контрольную метку.

я контрольной

ок. 5 сек

метки

Застревание

После обрезки

5

бумаги после

обнаруживается

обрезки - в

застревание бумаги в

ок. 5 сек

презентере

презентере (т.е. в

устройстве выдачи

чеков) принтера.

Застревание

После обрезки

6

бумаги после

обнаруживается

обрезки - в

застревание бумаги в

ок. 5 сек

отводящем

отводящем устройстве

устройстве

принтера.

Светодиод OFF

Светодиод ON

169

Светосигнальная схема светодиода ERROR

Чековый принтер TP07

Следующие неисправности могут быть устранены снятием и повторной вставкой

рулона бумаги.

Сбой

Описание

Светосигнальная схема

светодиода ERROR

Не найдена

После обрезки принтер

7

TOF-позиция

не находит TOF-

(начало

позицию (начало

ок. 5 сек

документа)

документа).

Работа после

После включения

8

ошибочного

бумага не находится в

включения

позиции начала печати.

ок. 5 сек

Этот сбой активируется

переключателем

памяти 7-4.

Отключение

Отключение таймера

8

таймера при

при StartOfJob, так как в

StartOfJob

пределах заданного

ок. 5 сек

(начале

промежутка времени не

печати)

был считан EndOfJob

(конец печати).

Светодиод OFF

Светодиод ON

170

Чековый принтер TP07

Светосигнальная схема светодиода ERROR

Неисправности, которые не могут быть устранены

собственными силами

При возникновении следующих неисправностей обратитесь в службу технической

поддержки.

Сбой

Описание

Светосигнальная схема

светодиода ERROR

Температурный

Отклонение

1

сбой

температуры

нагревателя от нормы

ок. 5 сек

Слишком

Крайне высокое

3

высокое

напряжение питания.

напряжение

ок. 5 сек

Слишком

Крайне низкое

4

низкое

напряжение питания.

напряжение

ок. 5 сек

Сбой принтера

Загруженный драйвер

5

принтера не

соответствует

ок. 5 сек

встроенному ПО.

Светодиод OFF

Светодиод ON

171

Возможные неисправности

Чековый принтер TP07

Возможные неисправности

Застревание бумаги

• Запустите специальную прикладную программу (см. главу „Управление

банкоматом“, раздел „Вызов специальной прикладной программы банкомата“).

• Откройте банкомат и выдвиньте салазки принтера до упора (см. главу

„Управление банкоматом“, раздел „Открывание / закрывание дверей

банкомата“).

Вытяните бумагу из направляющей (1).

Немного поверните маховичок (2) в

направлении стрелки.

172

Чековый принтер TP07

Возможные неисправности

Удаление остатка бумаги из презентера

Общие сведения

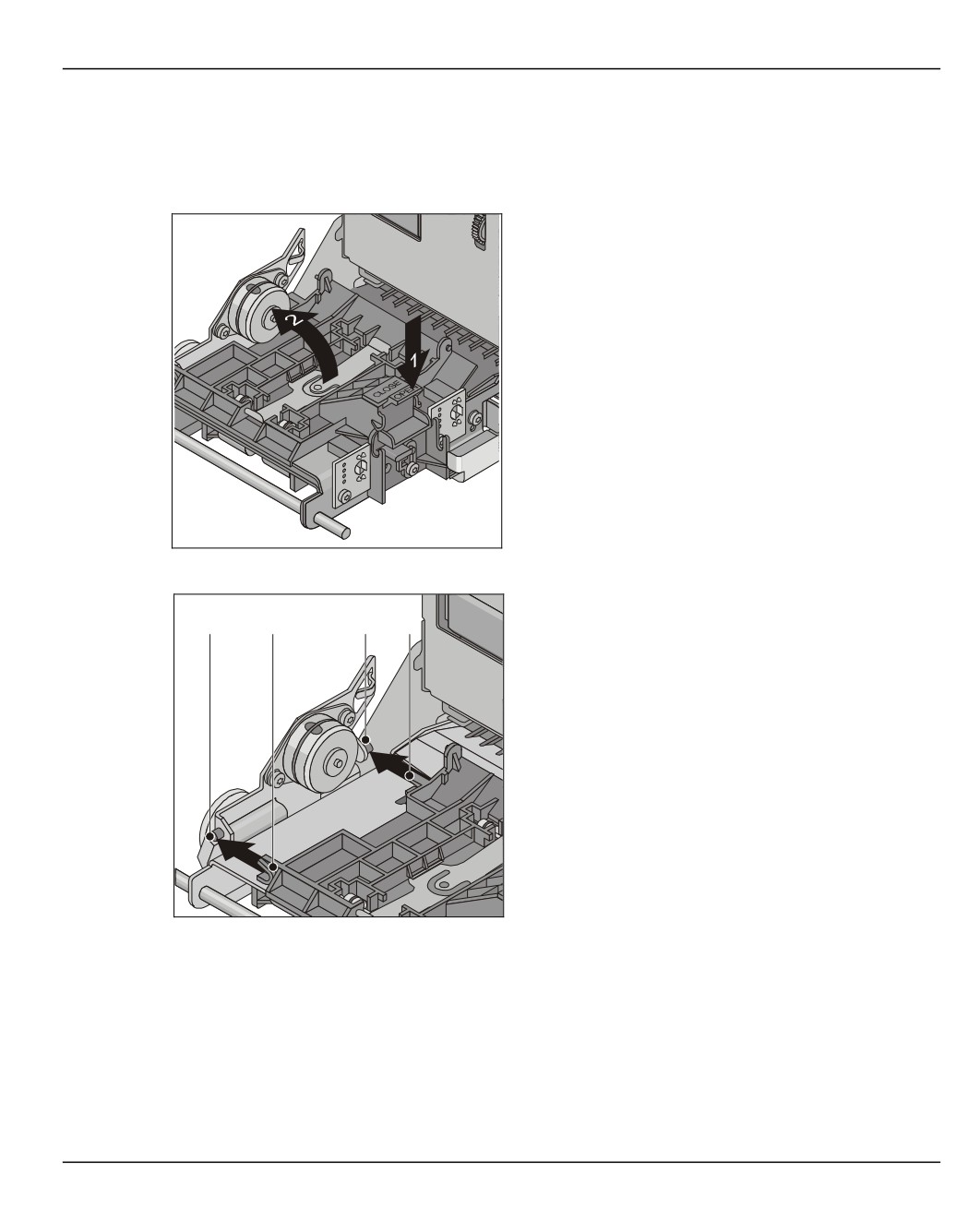

На блокираторе или деблокираторе

находится маркировка ‚OPEN’ (Открывание).

Нажмите на участок с маркировкой ‚OPEN’ в

направлении стрелки (1) вниз.

Немного поверните презентер в

направлении стрелки (2) вверх и выньте его

вверх из принтера.

При необходимости удалите из презентера

остатки бумаги.

Вставьте держатели оси (1) и (3) в

4

3

2

1

соответствующие оси (2) и (4) в

направлении стрелки.

173

Возможные неисправности

Чековый принтер TP07

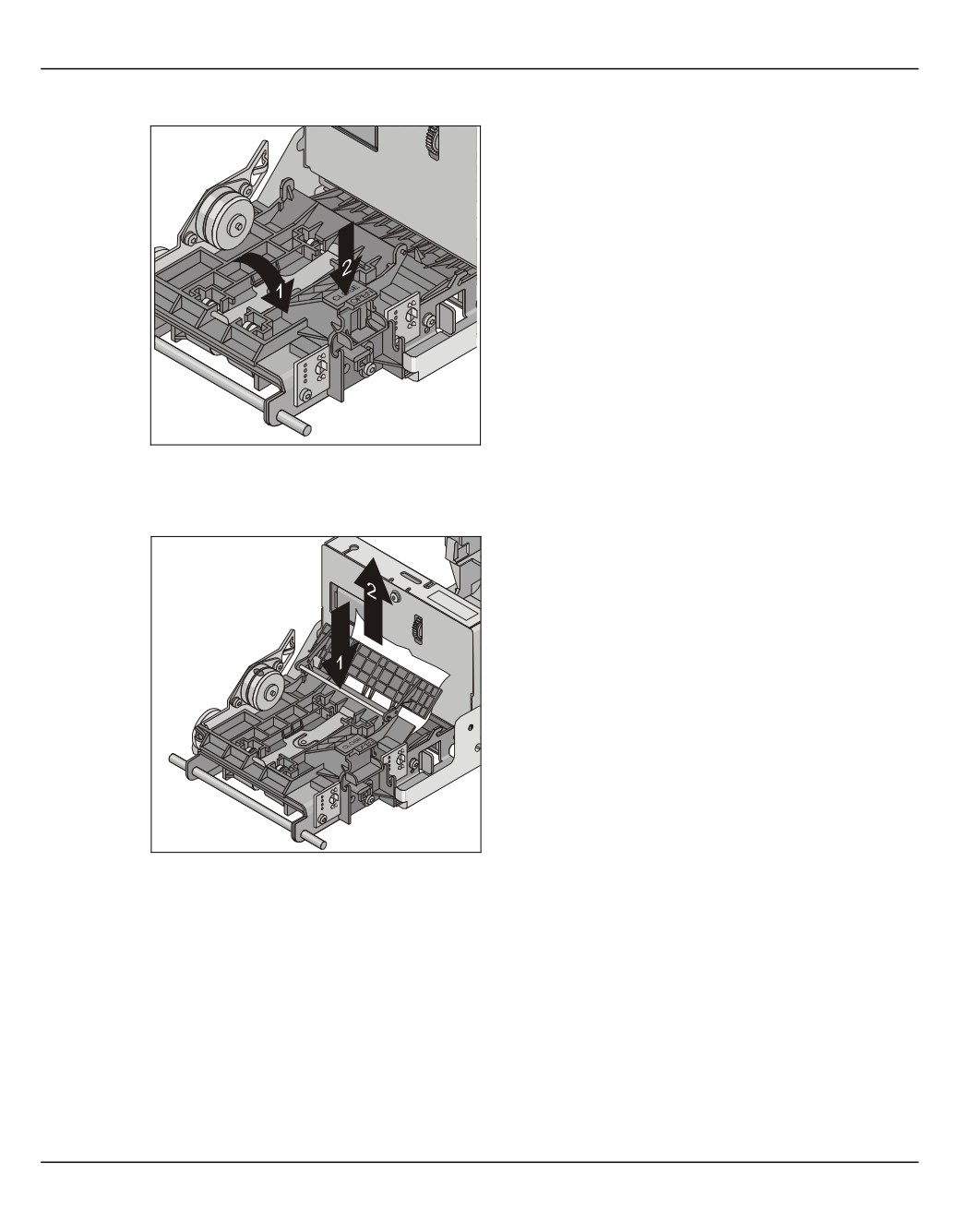

Поверните презентер в направлении

стрелки (1) вниз.

На блокираторе или деблокираторе

находится маркировка ‚CLOSE’

(Закрывание).

Нажмите на участок с маркировкой ‚CLOSE’

в направлении стрелки (2) вниз до

характерного щелчка фиксации

блокиратора.

Термослой на внутренней стороне бумаги рулона

Если используется бумага с термослоем на

внутренней стороне рулонной бумаги,

необходимо удалять, если имеются, остатки

бумаги под балансиром презентера.

Нажмите на ось балансира презентера (1)

вниз в направлении стрелки и, если

необходимо, выньте остатки бумаги

вверх (2).

174

Чековый принтер TP07

Возможные неисправности

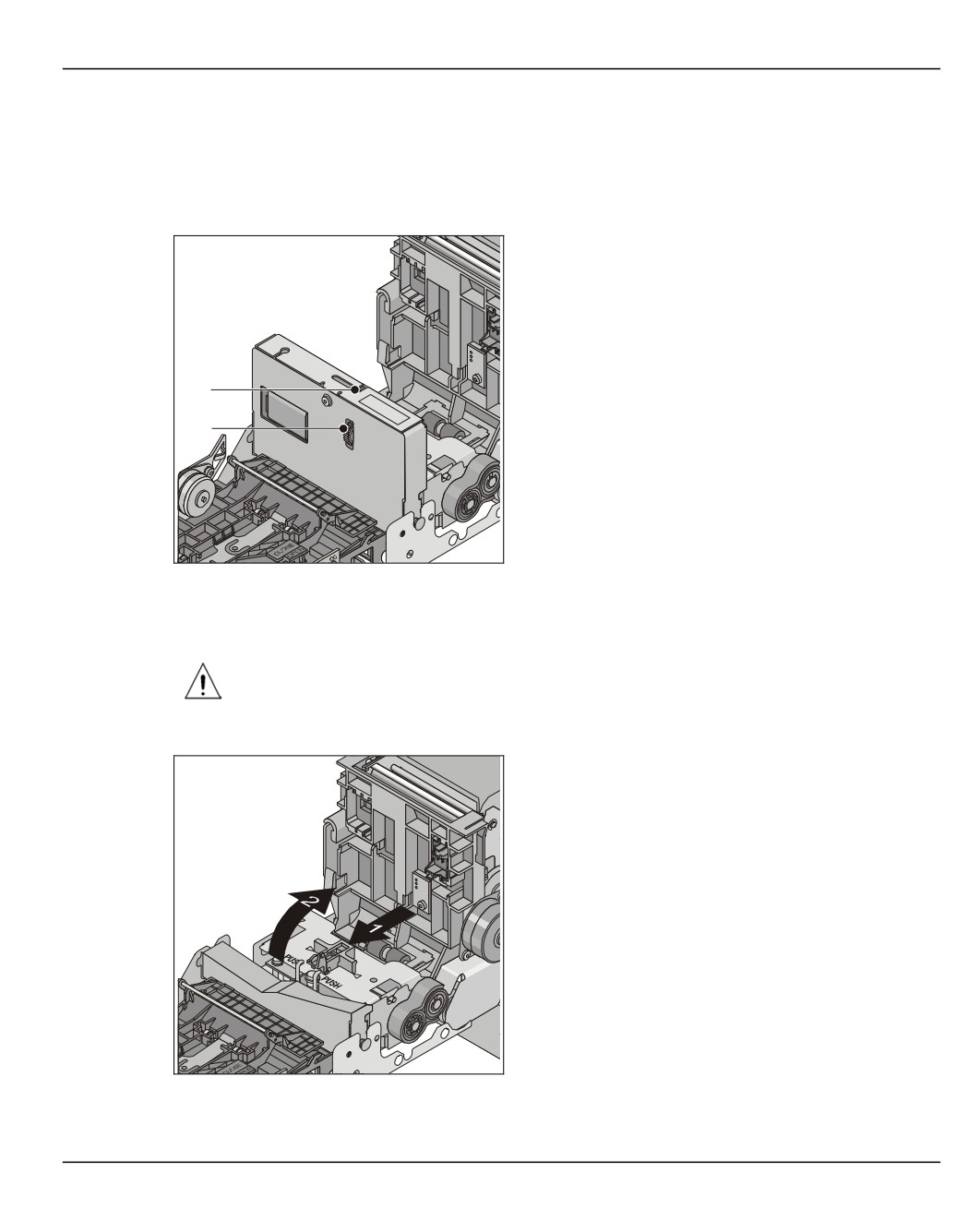

Установка резака в исходное положение

Если резак находится в своем исходном положении, то в позиции (1) Вы можете

увидеть красную пластмассовую маркировку.

Проверьте, находится ли резак в исходном

положении. Если это не так, поворачивайте

рифлёное колёсико (2) до тех пор, пока на

верхней стороне резака не будет видна

красная пластмассовая маркировка (1).

1

2

Удаление остатка бумаги из устройства термопечати

Печатающая головка может быть горячей. Если процесс печати только что

завершился, подождите несколько минут, пока печатающая головка не

остынет.

Нажмите на зелёный рычаг до упора в

направлении стрелки (1) и затем поверните

устройство термопечати в направлении

стрелки (2).

175

Возможные неисправности

Чековый принтер TP07

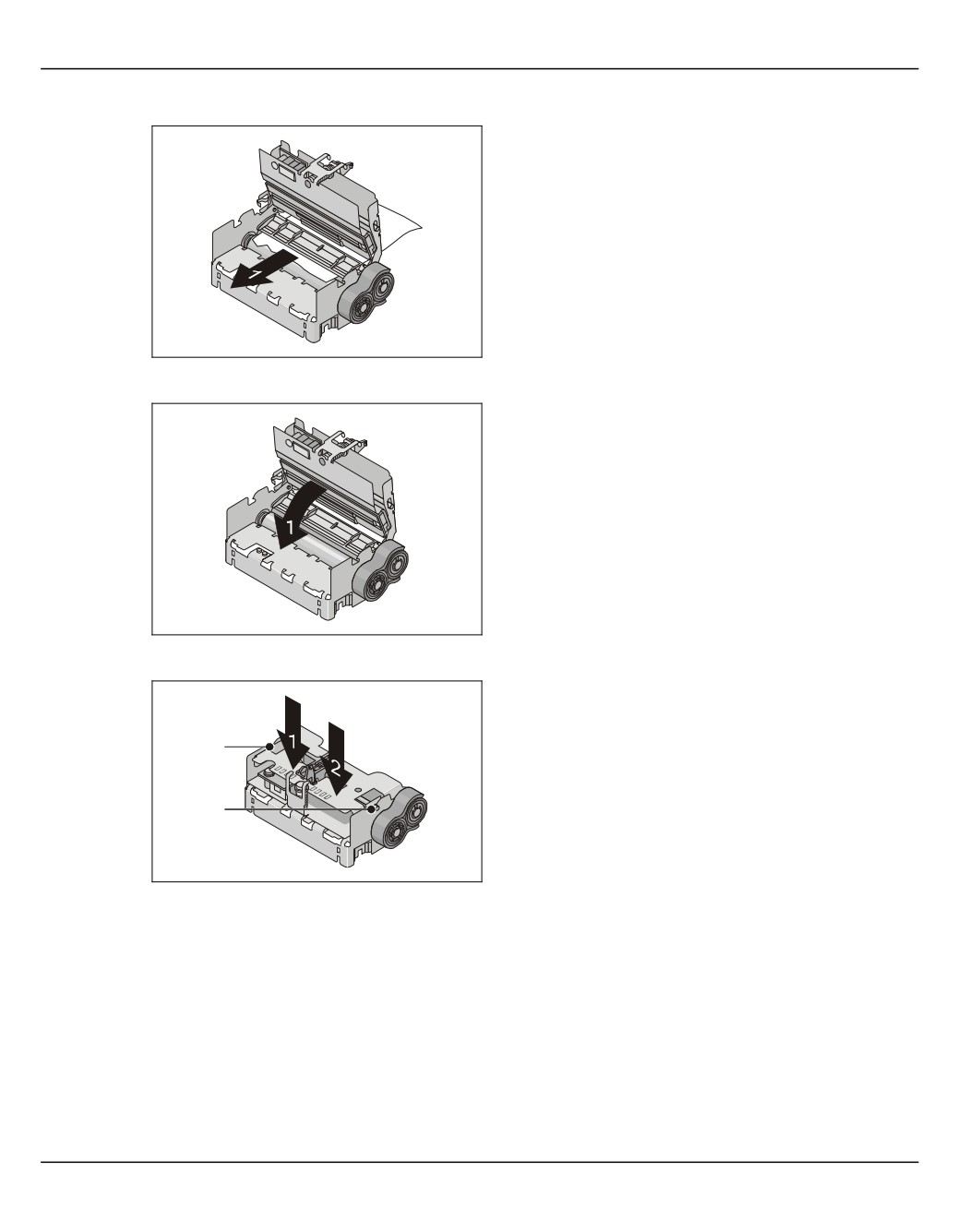

При открытом устройстве термопечати

обрежьте остаток бумаги на направляющей

бумаги.

Выньте бумагу в направлении стрелки (1) из

устройства термопечати.

Поверните устройство термопечати (1) в

направлении стрелки и...

... закройте устройство термопечати, нажав

на область с обозначением ‚PUSH’ (Нажать)

в направлении стрелок (1) и (2). Нажимайте

3

до момента фиксации направляющих

пальцев (3) и (4).

4

• Снова вставьте рулон (см. раздел „Вставка рулона бумаги“).

• Закройте банкомат и выйдите из специальной прикладной программы.

176
