Банкомат ProCash 2050xe. Руководство оператора - часть 11

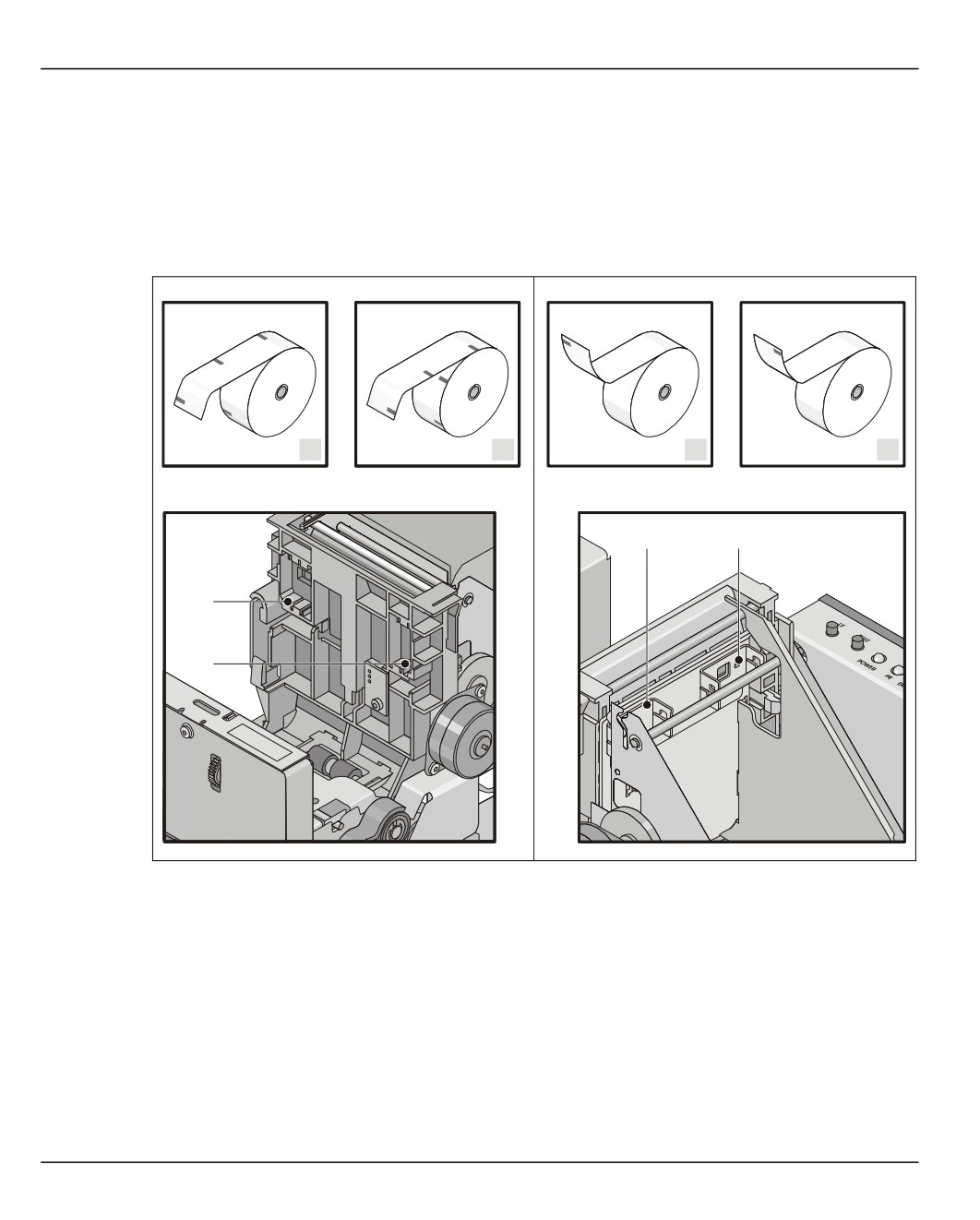

Позиция датчика контрольной метки

Чековый принтер TP07

Рулонная бумага с термослоем на внешней стороне

В зависимости от позиции контрольных меток на бумаге рулона датчик контрольной

метки должен позиционироваться следующим образом:

Контрольные метки на стороне с

Контрольные метки на обратной

термослоем

стороне

1 Позиция датчика контрольной метки

3 Позиция датчика контрольной метки

слева

справа

2 Позиция датчика контрольной метки

4 Позиция датчика контрольной метки

справа

слева

Информацию о позиционировании датчика контрольной метки Вы найдёте в

разделе „Позиционирование датчика контрольной метки".

146

Чековый принтер TP07

Позиция датчика контрольной метки

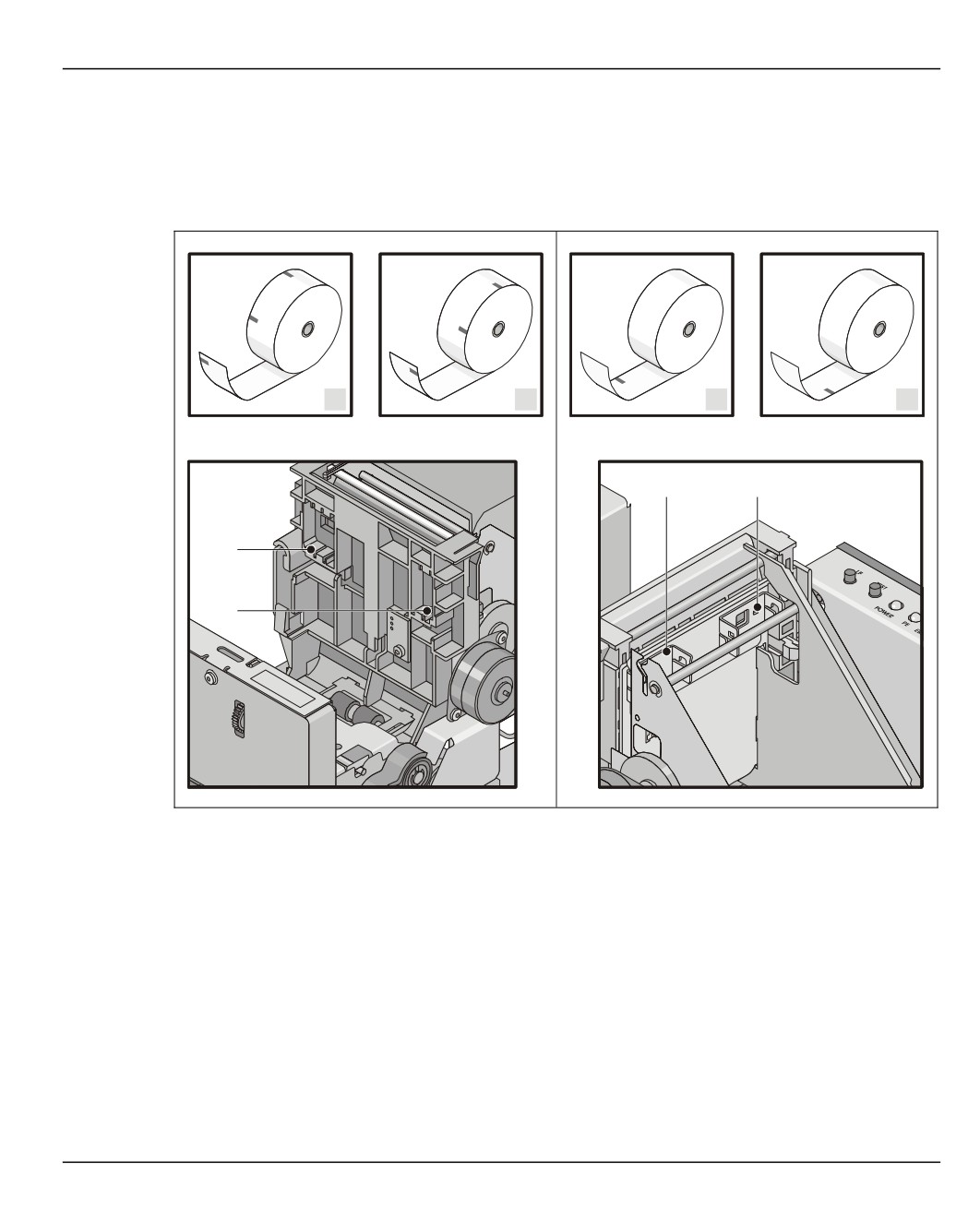

Рулонная бумага с термослоем на внутренней стороне

В зависимости от позиции контрольных меток на бумаге рулона датчик контрольной

метки должен позиционироваться следующим образом:

Контрольные метки на стороне с

Контрольные метки на обратной

термослоем

стороне

1 Позиция датчика контрольной метки

3 Позиция датчика контрольной метки

слева

справа

2 Позиция датчика контрольной метки

4 Позиция датчика контрольной метки

справа

слева

Информацию о позиционировании датчика контрольной метки Вы найдёте в

разделе „Позиционирование датчика контрольной метки“.

147

Принадлежности принтера

Чековый принтер TP07

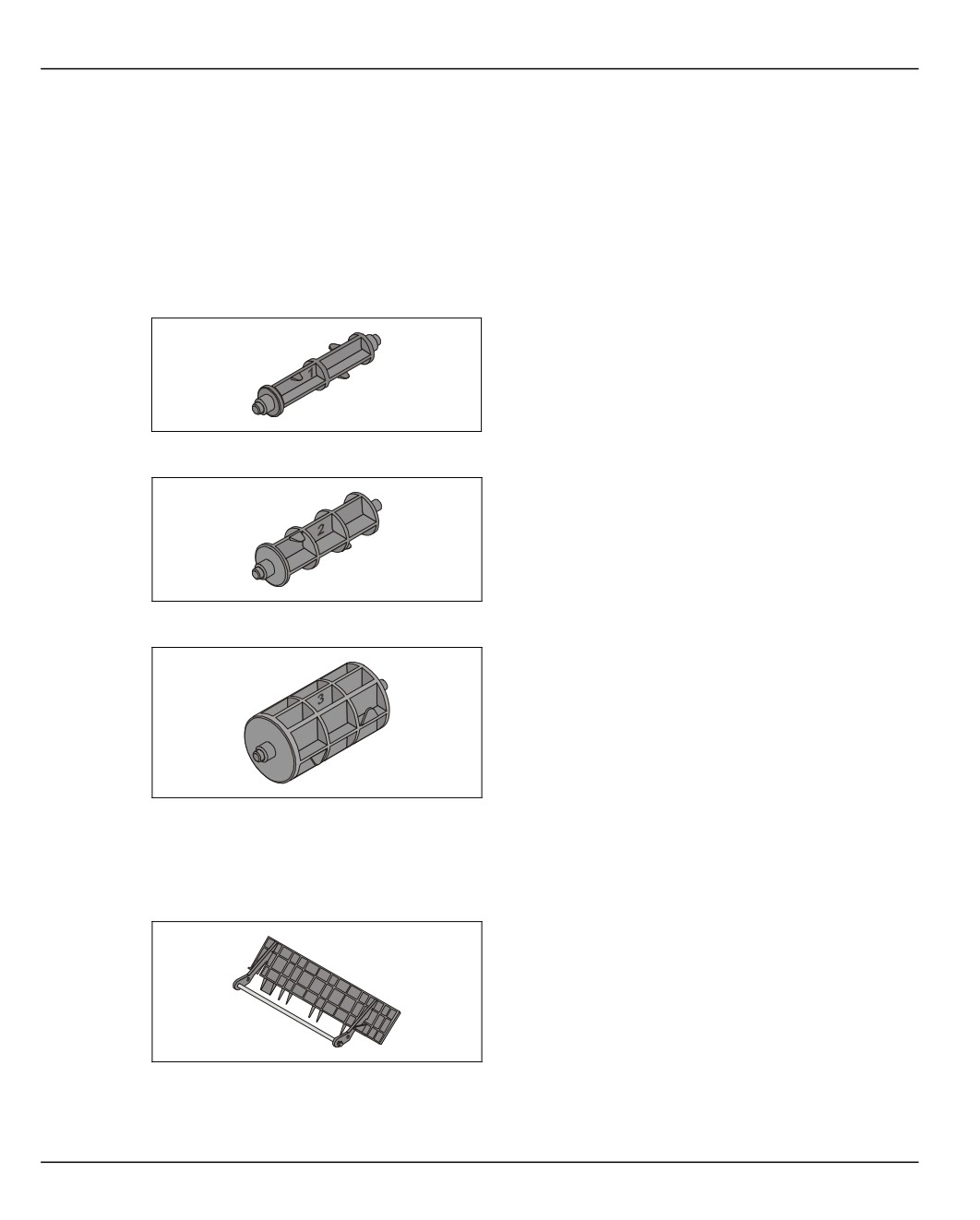

Принадлежности принтера

Следующие принадлежности поставляются вместе с принтером и Вы найдёте их в

прилагаемом комплекте.

Держатель рулона

Держатель для рулона с диаметром

сердечника 18 мм

Держатель для рулона с диаметром

сердечника 25 мм

Держатель для рулона с диаметром

сердечника 40 мм

Балансир презентера

(только при использовании бумаги с

термослоем на внутренней стороне рулона)

148

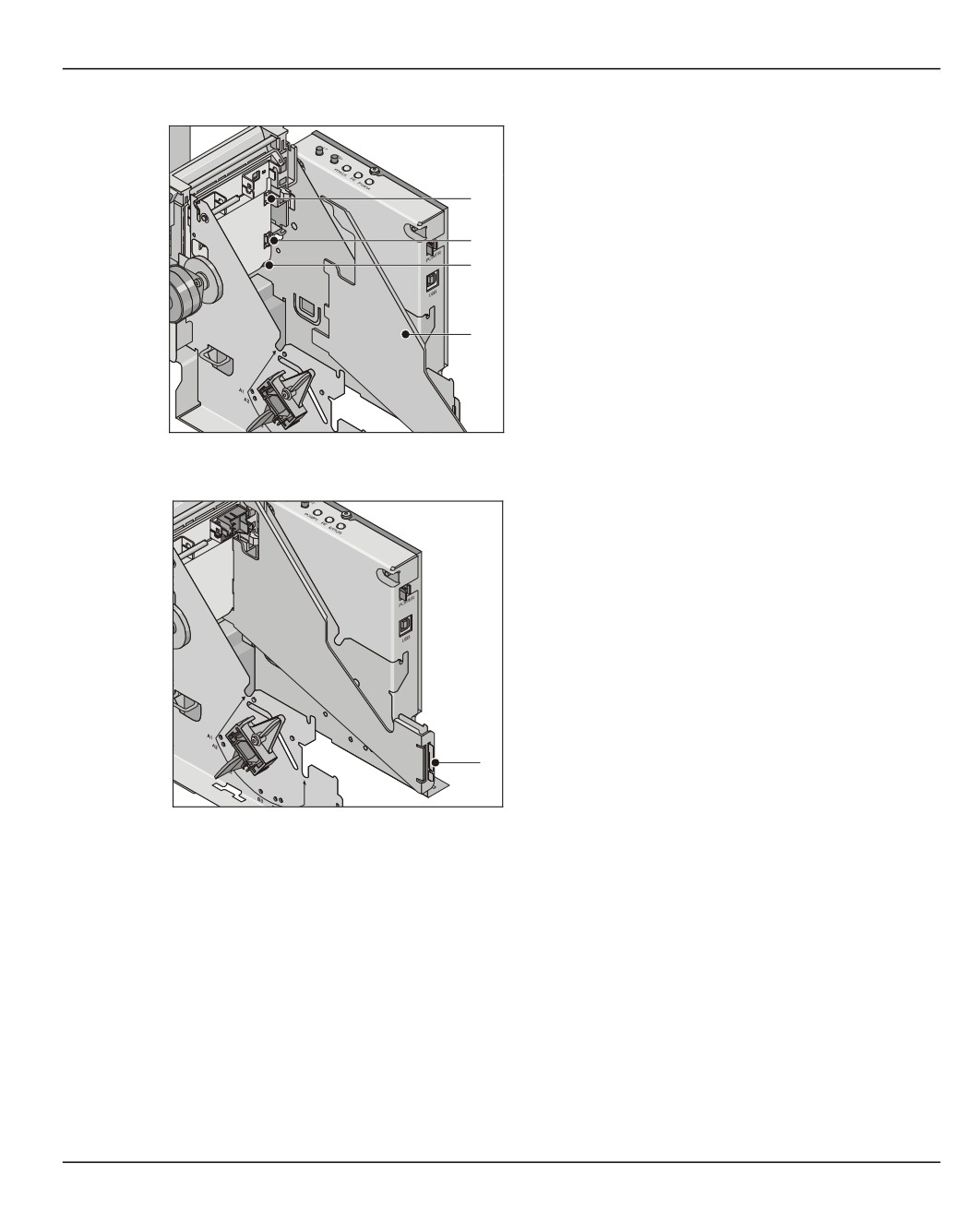

Чековый принтер TP07

Основные настройки

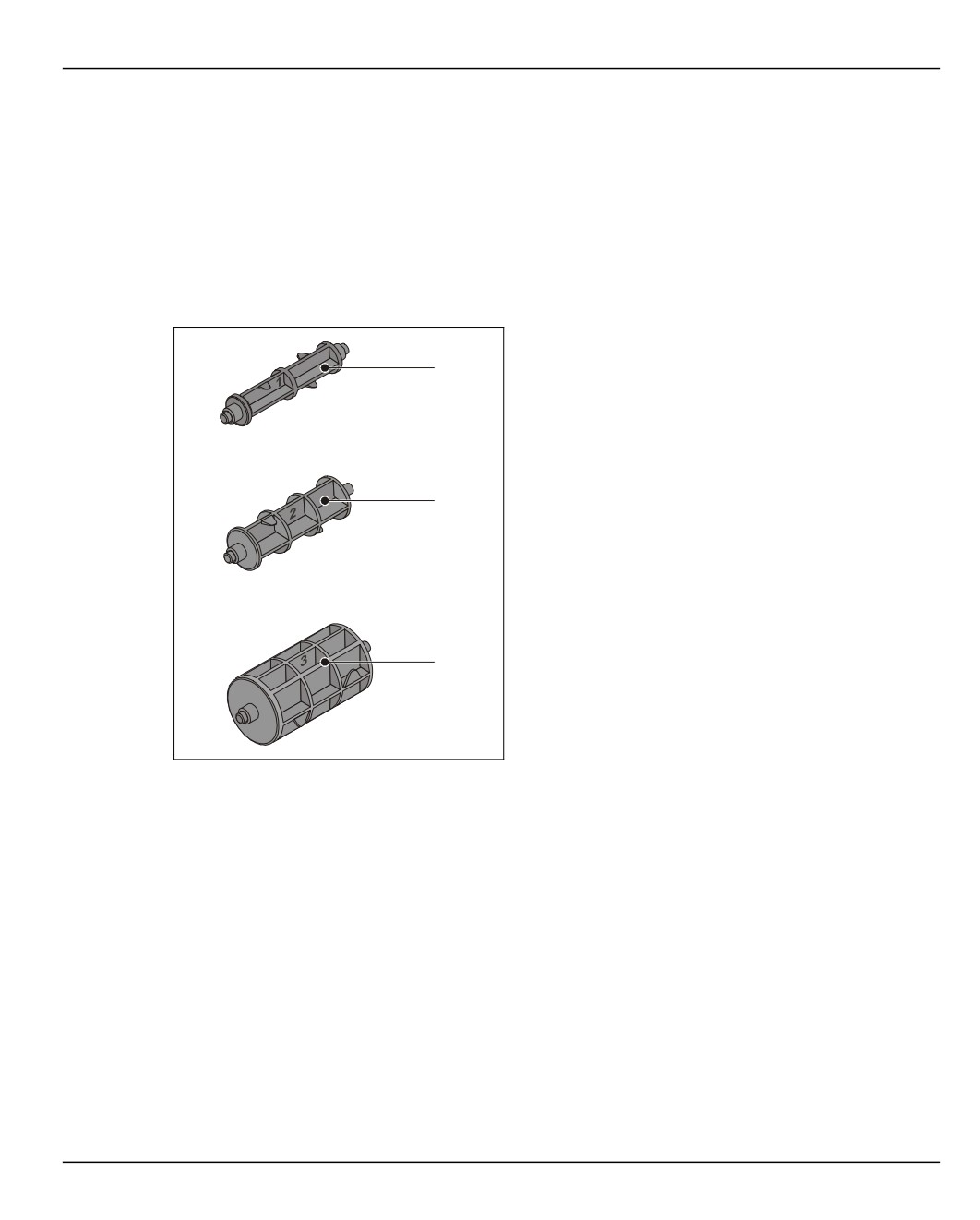

Выбор держателя рулона

• Выберите подходящий держатель для сердечника используемого рулона

бумаги.

Держатель для рулона с диаметром

сердечника 18 мм

Держатель для рулона с диаметром

сердечника 25 мм

Держатель для рулона с диаметром

сердечника 40 мм

149

Основные настройки

Чековый принтер TP07

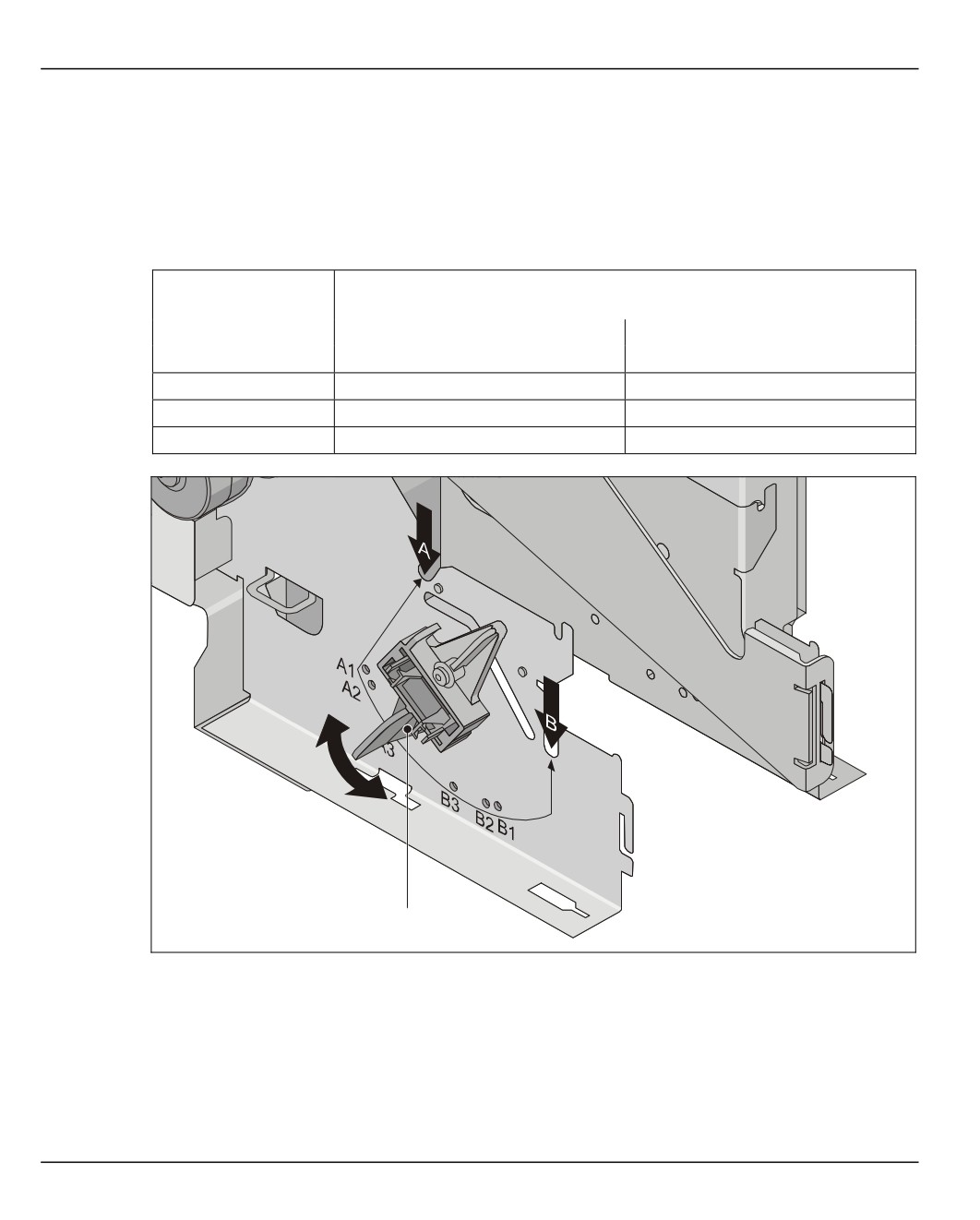

Настройка датчика остатка бумаги в принтере

При вводе банкомата в эксплуатацию или при изменении диаметра рулона бумаги

или диаметра сердечника, проверьте (согласно следующим таблице и рисунку),

правильность позиции переключателя (1) настройки остатка бумаги в принтере.

Диаметр

Диаметр рулона бумаги

сердечника

180 мм

260 мм

(позиция установки A)

(позиция установки B)

18 мм

Поз. A1

Поз. B1

25 мм

Поз. A2

Поз. B2

40 мм

Поз. A3

Поз. B3

1 Переключатель настройки остатка бумаги в принтере

• Переcтавьте переключатель в соответствующую позицию (см. также таблицу и

рисунок).

150

Чековый принтер TP07

Основные настройки

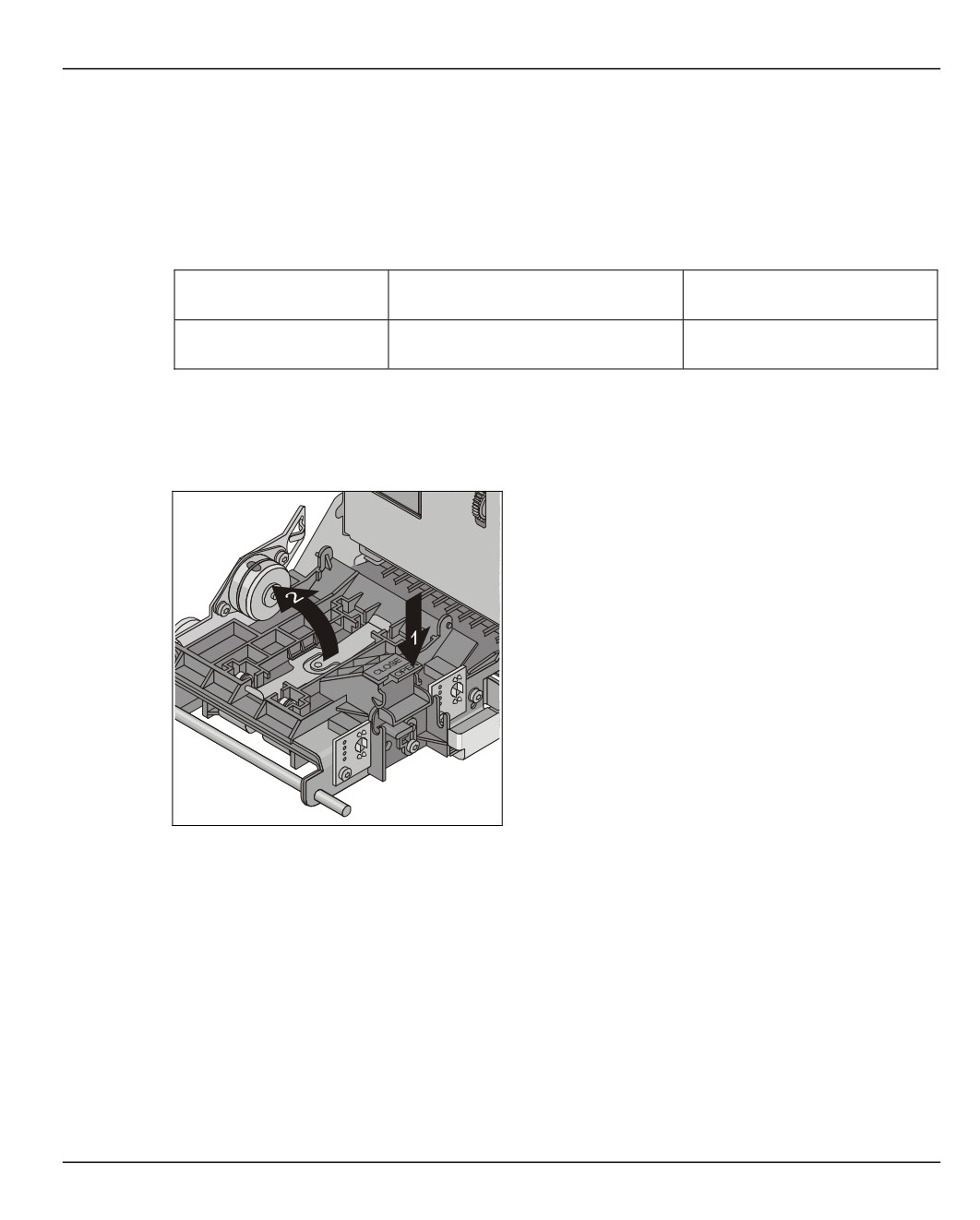

Настройка принтера на сорт бумаги

В следующей таблице показано в каких случаях требуется встраивание балансира

презентера, а в каких нет (см. также раздел „Функциональные элементы и

элементы управления“, пункт 4).

Термослой на внутренней

Термослой на внешней

стороне бумаги рулона

Балансир презентера

да

нет

встроен:

Монтаж и демонтаж описаны в следующих разделах.

Монтаж балансира презентера

На блокираторе или деблокираторе

находится маркировка ‚OPEN’ (Открывание).

Нажмите на участок с маркировкой ‚OPEN’ в

направлении стрелки (1) вниз.

Немного поверните презентер в

направлении стрелки (2) вверх и выньте его

вверх из принтера.

151

Основные настройки

Чековый принтер TP07

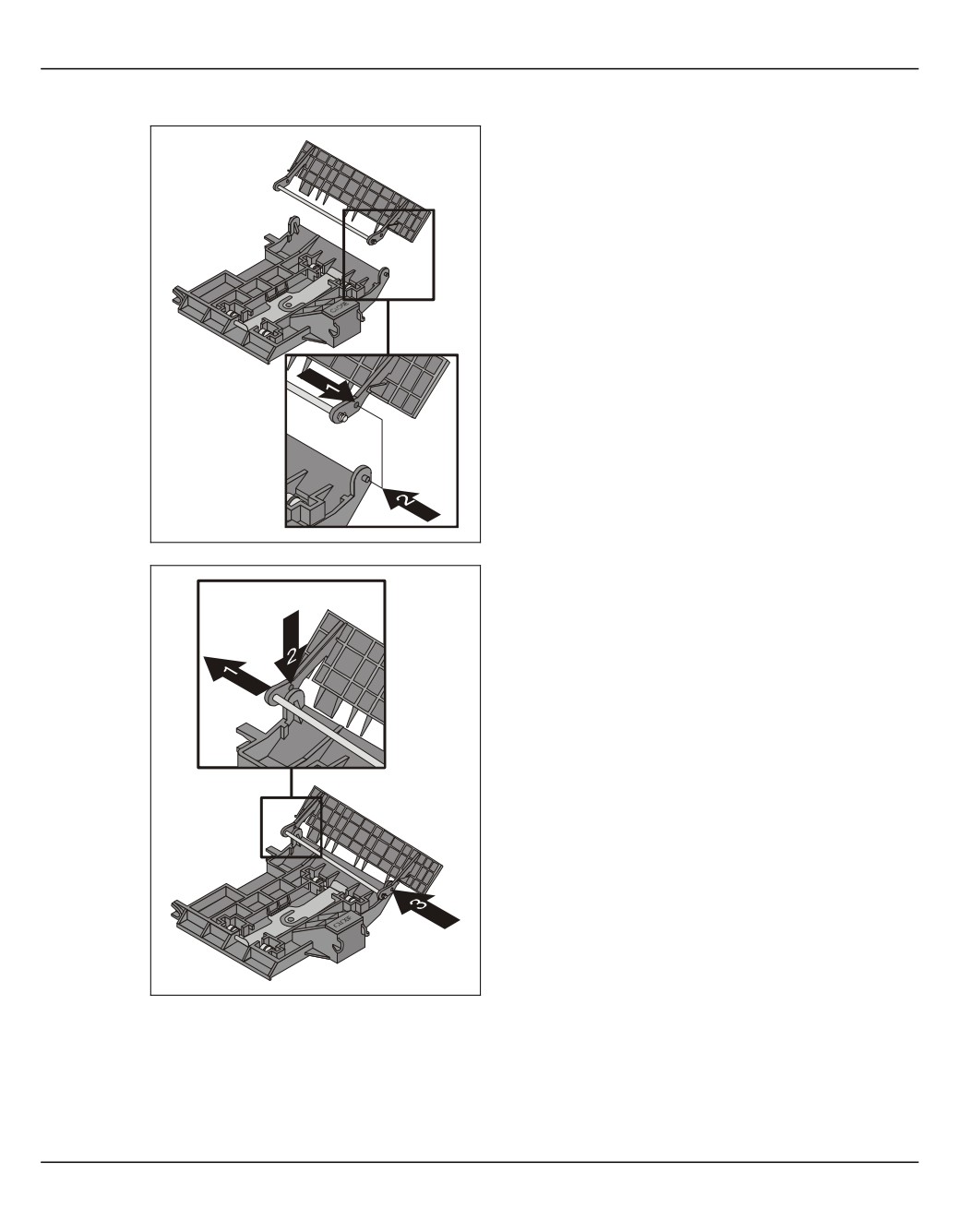

Насадите балансир презентера

отверстием (1) в правой перегородке на

стержень (2) презентера.

Осторожно нажимайте на левую

перегородку в направлении стрелки (1)

наружу до тех пор, пока в отверстие (2)

перегородки не войдёт левый стержень

презентера.

При этом проследите, чтобы правый

стержень (3) не выскользнул из держателя.

152

Чековый принтер TP07

Основные настройки

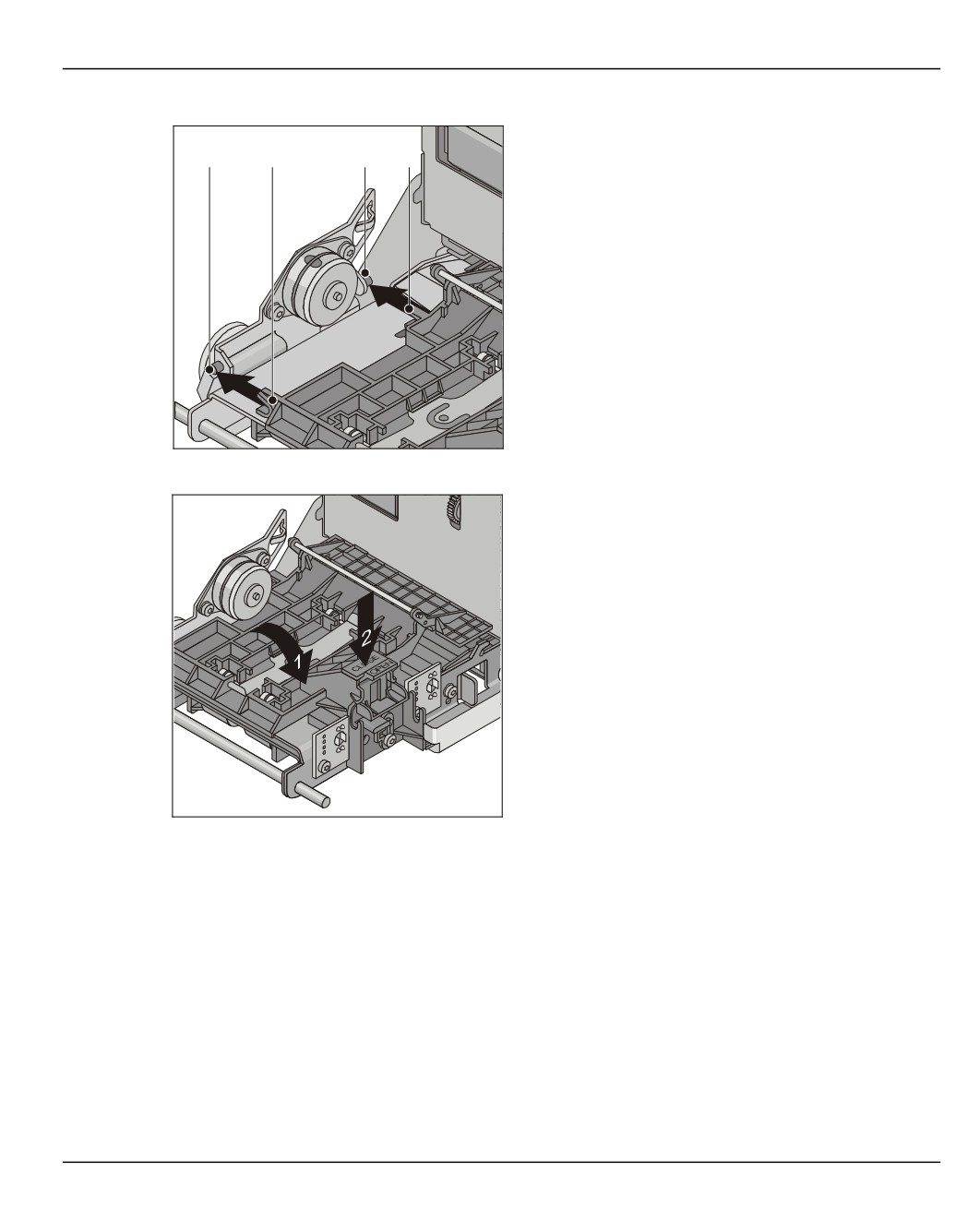

Вставьте держатели оси (1) и (3) в

соответствующие оси (2) и (4) в

направлении стрелки.

Поверните презентер в направлении

стрелки (1) вниз.

На блокираторе или деблокираторе

находится маркировка ‚CLOSE’

(Закрывание).

Нажмите на участок с маркировкой ‚CLOSE’

в направлении стрелки (2) вниз до

характерного щелчка фиксации

блокиратора.

153

Основные настройки

Чековый принтер TP07

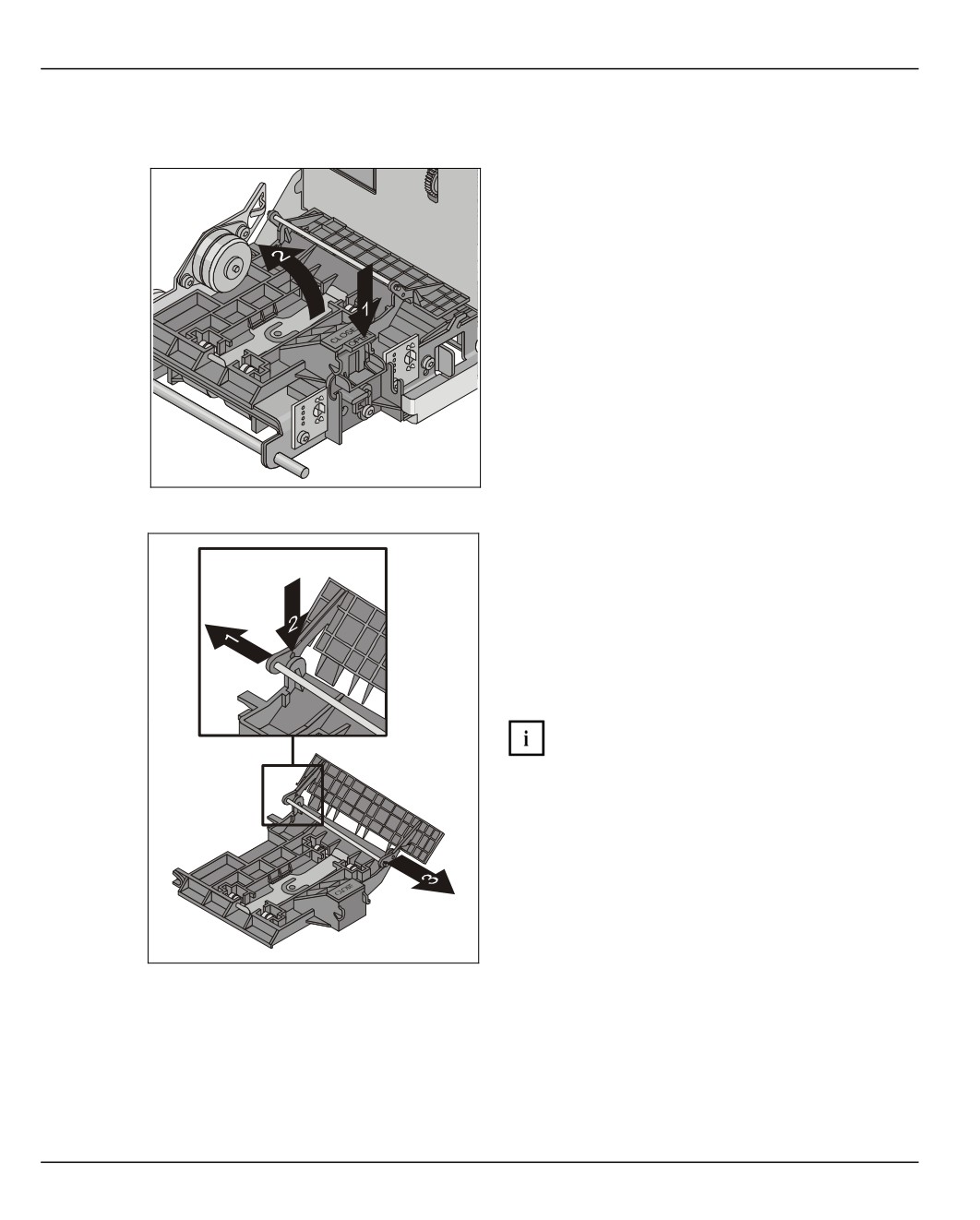

Демонтаж балансира презентера

На блокираторе или деблокираторе

находится маркировка ‚OPEN’ (Открывание).

Нажмите на участок с маркировкой ‚OPEN’ в

направлении стрелки (1) вниз.

Немного поверните презентер в

направлении стрелки (2) вверх и выньте его

вверх из принтера.

Осторожно нажимайте на левую

перегородку в направлении стрелки (1)

наружу до тех пор, пока не сможете

вывести левый стержень презентера из

отверстия (2) перегородки.

Снимите балансир презентера на правой

стороне в направлении стрелки (3) с

правого стержня.

Сохраните балансир презентера. При

использовании термобумаги с

термослоем на внутренней стороне

рулонной бумаги, необходимо снова

смонтировать балансир презентера

(см. раздел „Монтаж балансира

презентера“).

154

Чековый принтер TP07

Основные настройки

Вставьте держатели оси (1) и (3) в

соответствующие оси (2) и (4) в

направлении стрелки.

Поверните презентер в направлении

стрелки (1) вниз.

На блокираторе или деблокираторе

находится маркировка ‚CLOSE’

(Закрывание).

Нажмите на участок с маркировкой ‚CLOSE’

в направлении стрелки (2) вниз до

характерного щелчка фиксации

блокиратора.

155

Основные настройки

Чековый принтер TP07

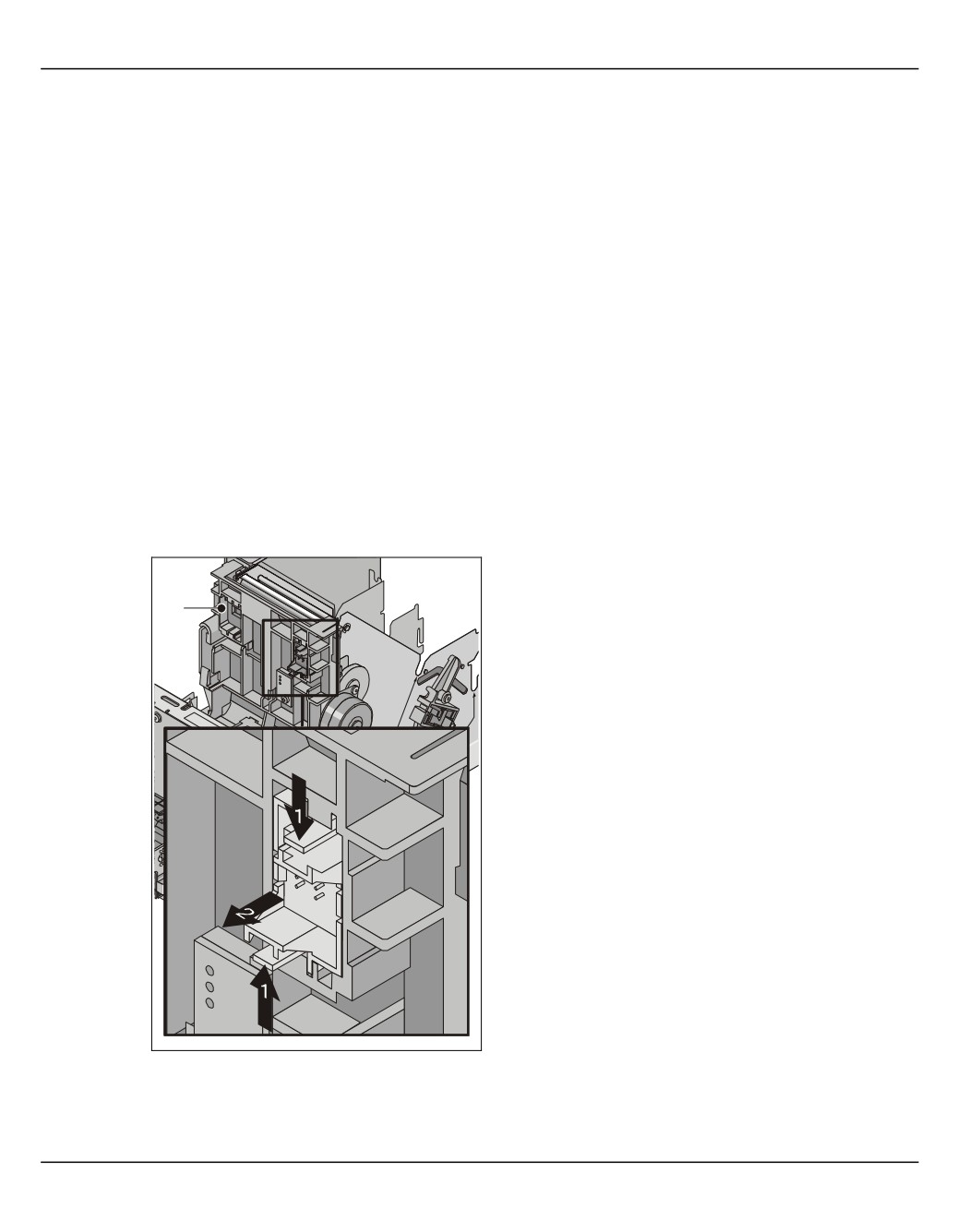

Позиционирование датчика контрольной метки

Для распознавания контрольных меток на используемой рулонной бумаге

необходимо позиционировать датчик контрольной метки.

Для этих целей на стороне с термослоем или обратной стороне принтера имеются

по две позиции датчика контрольной метки (см. раздел „Позиция датчика

контрольной метки“).

• Выньте, если необходимо, рулон бумаги (см. раздел „Замена рулона бумаги“).

Изменение позиции датчика контрольной метки на стороне с термослоем

В зависимости от позиции контрольных меток на стороне с термослоем датчик

контрольной метки может позиционироваться справа или слева.

Следующий пример иллюстрирует смену позиции датчика с правой на левую

сторону.

Нажмите на оба фиксирующих выступа в

направлении стрелки (1) и выньте датчик

контрольной метки в направлении

стрелки (2) из держателя. Установите датчик

контрольной метки в левую позицию (3).

156

Чековый принтер TP07

Основные настройки

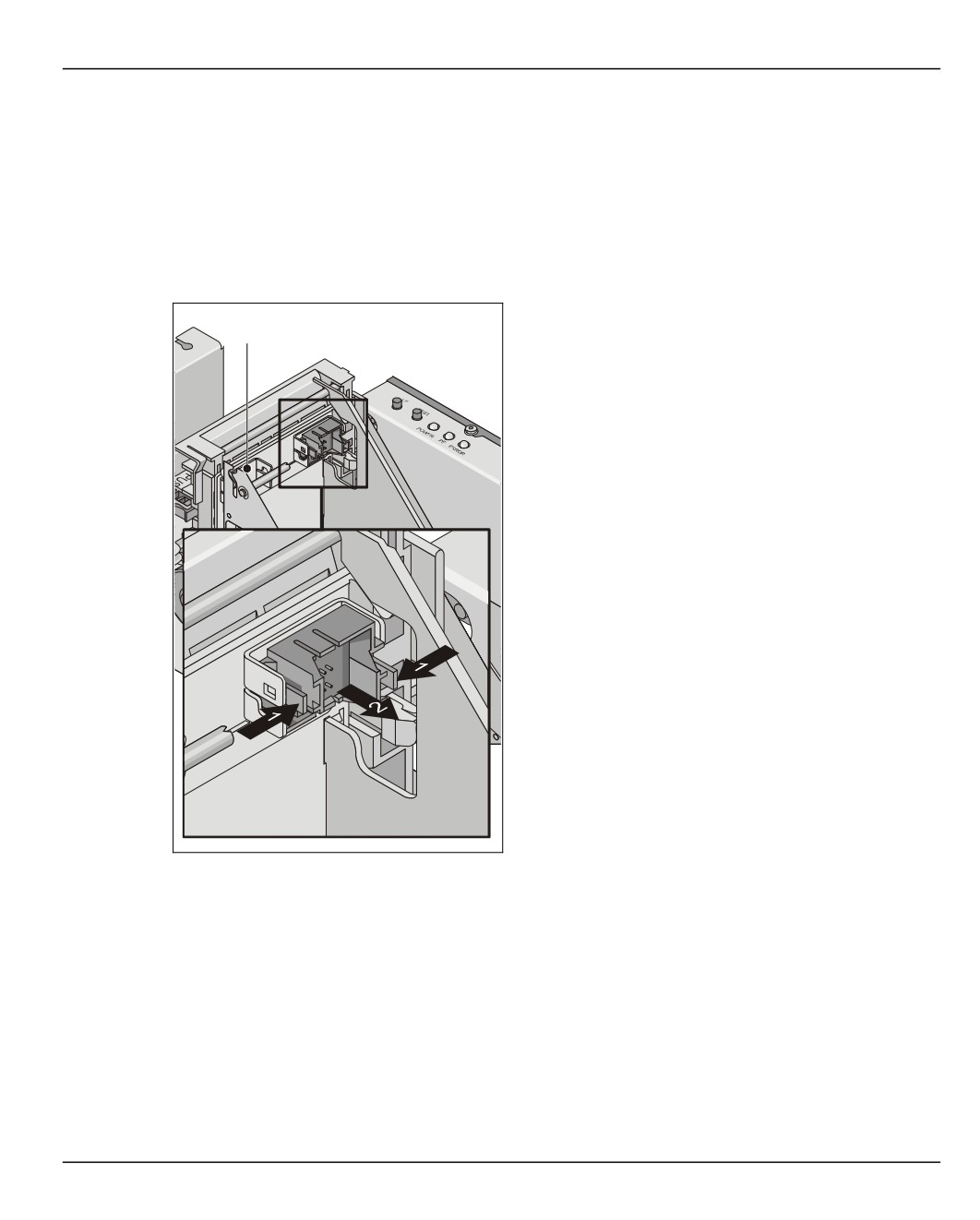

Изменение позиции датчика контрольной метки на обратной стороне

В зависимости от позиции контрольных меток на обратной стороне датчик

контрольной метки может позиционироваться справа или слева.

Следующий пример иллюстрирует смену позиции датчика с правой на левую

сторону.

Нажмите на оба фиксирующих выступа в

направлении стрелки (1) и выньте датчик

контрольной метки в направлении

стрелки (2) из держателя. Установите датчик

контрольной метки в левую позицию (3).

157

Основные настройки

Чековый принтер TP07

Перенастройка позиции датчика контрольной метки между стороной с

термослоем и обратной стороной

Общие сведения

В зависимости от позиции контрольных меток на бумаге рулона датчик контрольной

метки может позиционироваться на стороне с термослоем или на обратной

стороне.

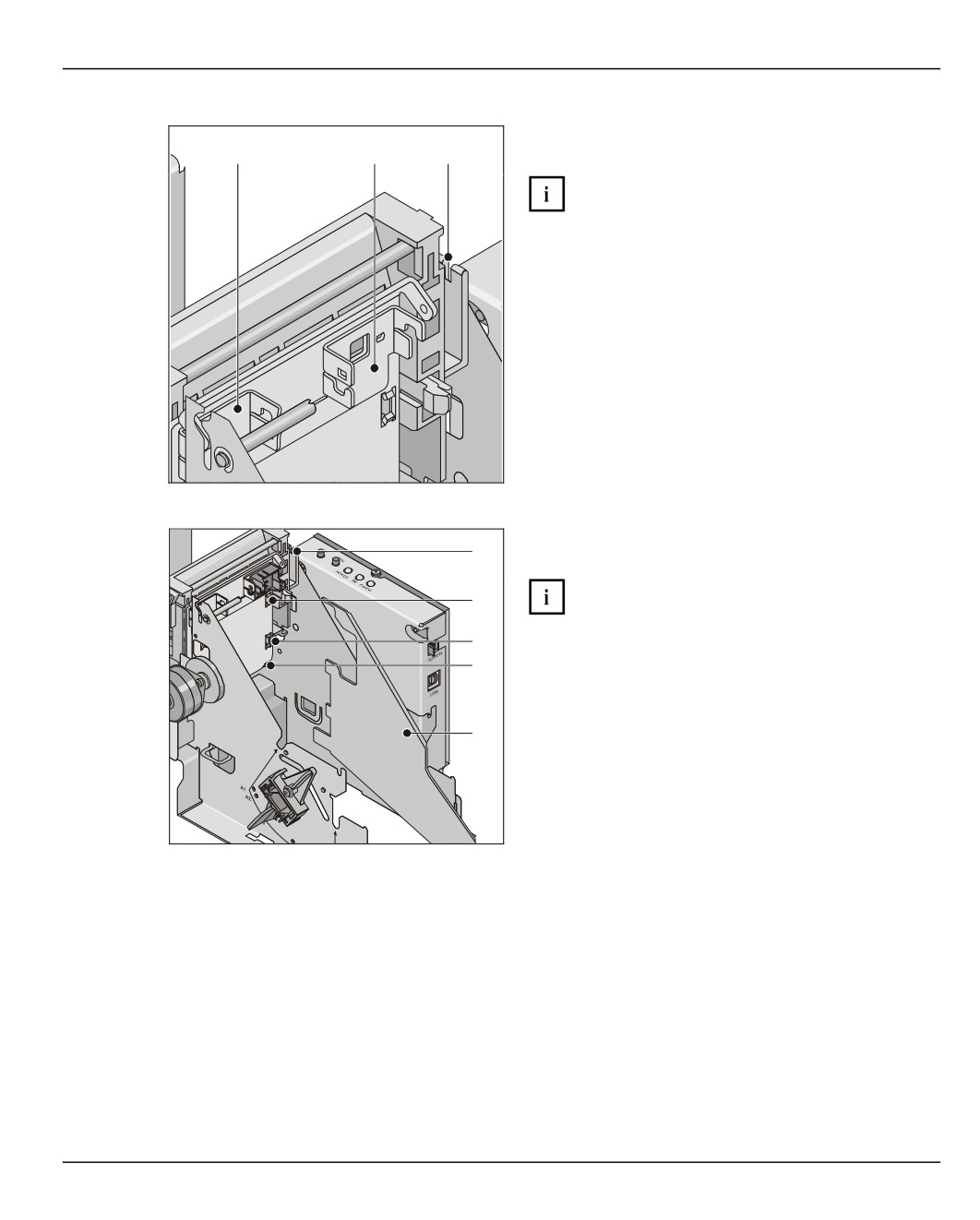

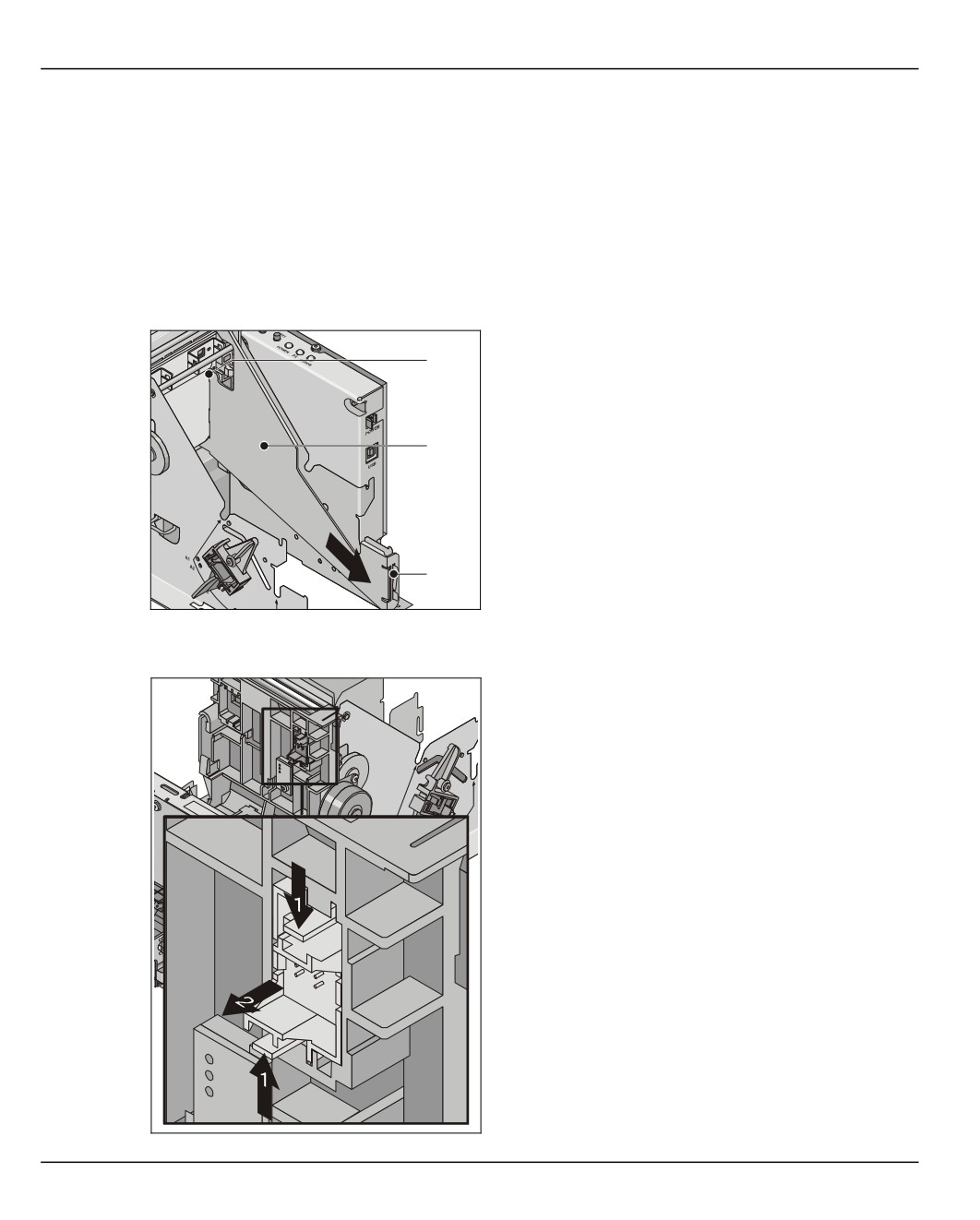

Отогните подходящим инструментом

металлический уголок (1) в вертикальное

положение и выньте ограничительный

щиток (2) в направлении стрелки из

держателя (3).

Перенастройка со стороны с термослоем на обратную сторону

Нажмите на оба фиксирующих выступа в

направлении стрелки (1) и выньте датчик

контрольной метки в направлении

стрелки (2) из держателя.

158

Чековый принтер TP07

Основные настройки

Установите датчик контрольной метки в

держатель (1) или (2).

Проведите соединительный кабель

через паз (3).

Вставьте ограничительный щиток (1) в

держатели (2) - (4).

Следите за тем, чтобы при установке

ограничительного щитка не повредить

соединительный кабель в пазе (5).

159

Основные настройки

Чековый принтер TP07

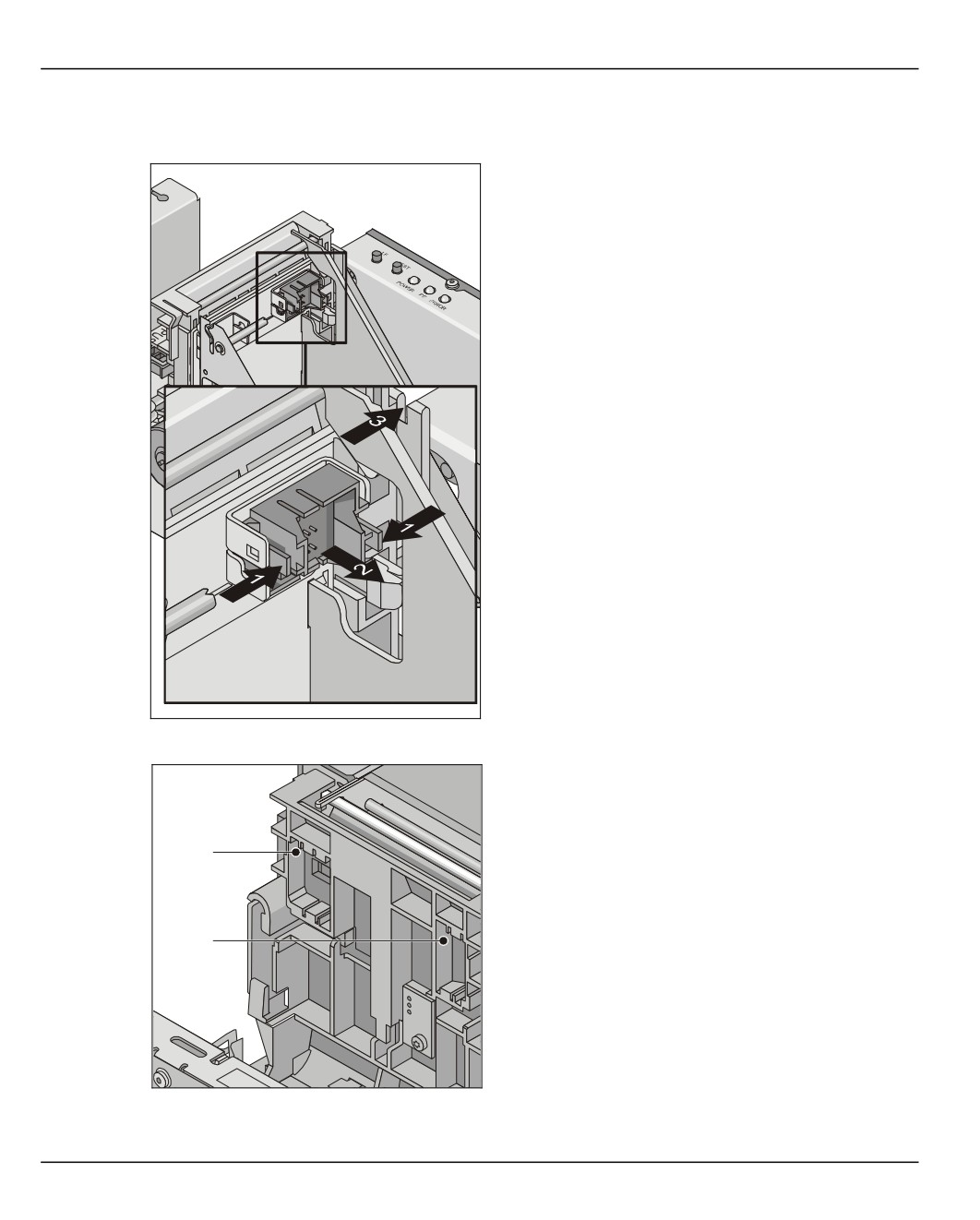

Перенастройка с обратной стороны на сторону с термослоем

Нажмите на оба фиксирующих выступа в

направлении стрелки (1) и выньте датчик

контрольной метки в направлении

стрелки (2) из держателя.

Выньте соединительный кабель из паза (3).

Установите датчик контрольной метки в

держатель (1) или (2).

160

Чековый принтер TP07

Основные настройки

Вставьте ограничительный щиток (1) в

держатели (2) - (4).

Общие сведения

Отогните подходящим инструментом

металлический уголок (1) в исходное

положение.

• Вставьте рулон (см. раздел „Замена рулона бумаги“).

161
