Заполнение кассет выдачи денег

Диспенсер (CMD-V4) - горизонтальная выдача

Пачки новых и бывших в обращении банкнот

При одновременном использовании новых и

бывших в обращении банкнот всегда

укладывайте вначале пачки с купюрами

бывшими в обращении.

Затем укладывайте пачки новых банкнот с

предварительно разъединёнными краями

(см. раздел „Подготовка пачек банкнот“).

Деформированные пачки банкнот

Пачки банкнот, деформированные при

упаковке (бумажными, пластиковыми или

резиновыми бандеролями), уложите

следующим образом:

Разделите пачку банкнот и переверните

первую половину пачки таким образом,

чтобы выпуклая сторона (прогиб) банкнот

была обращена к прижимной каретке.

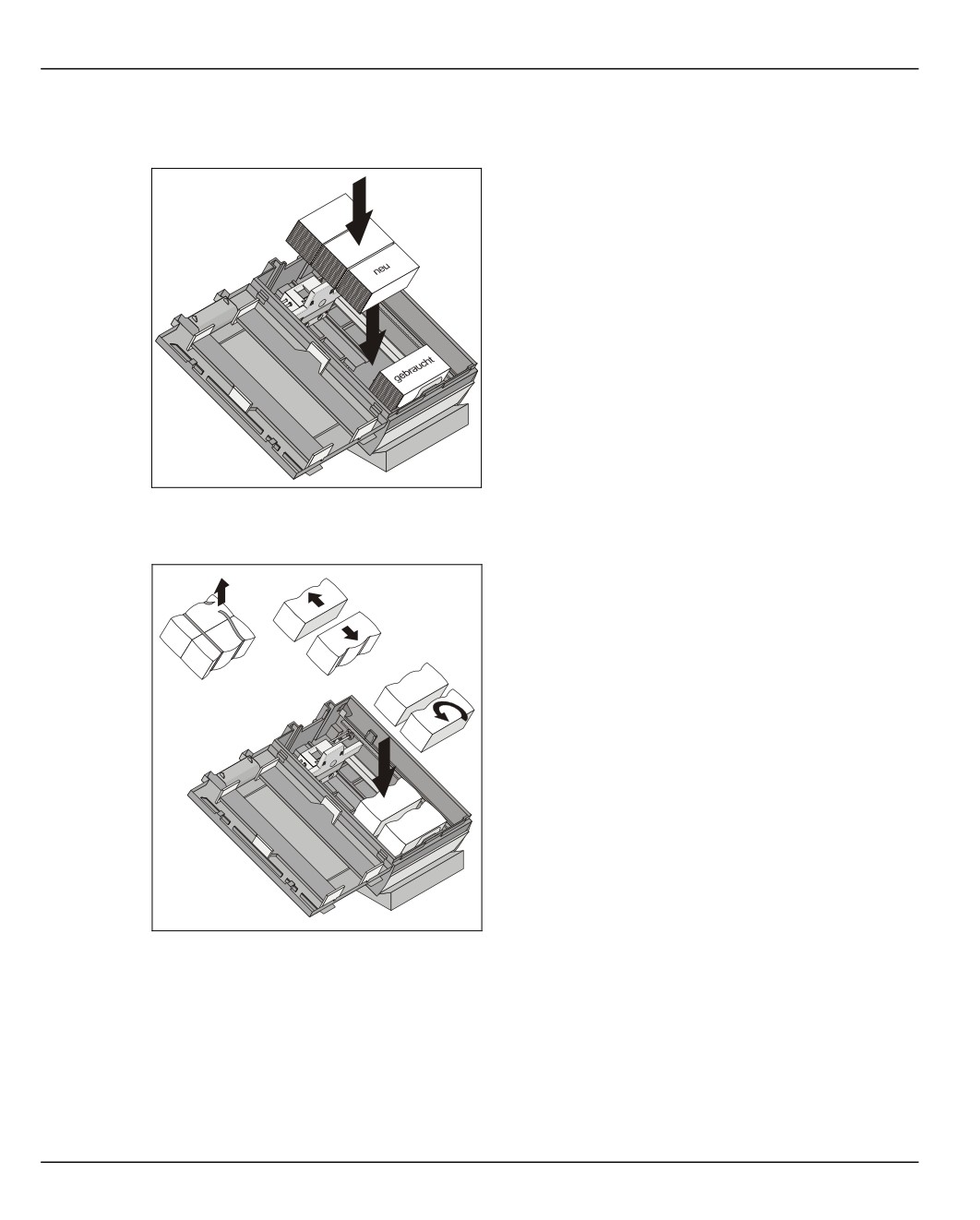

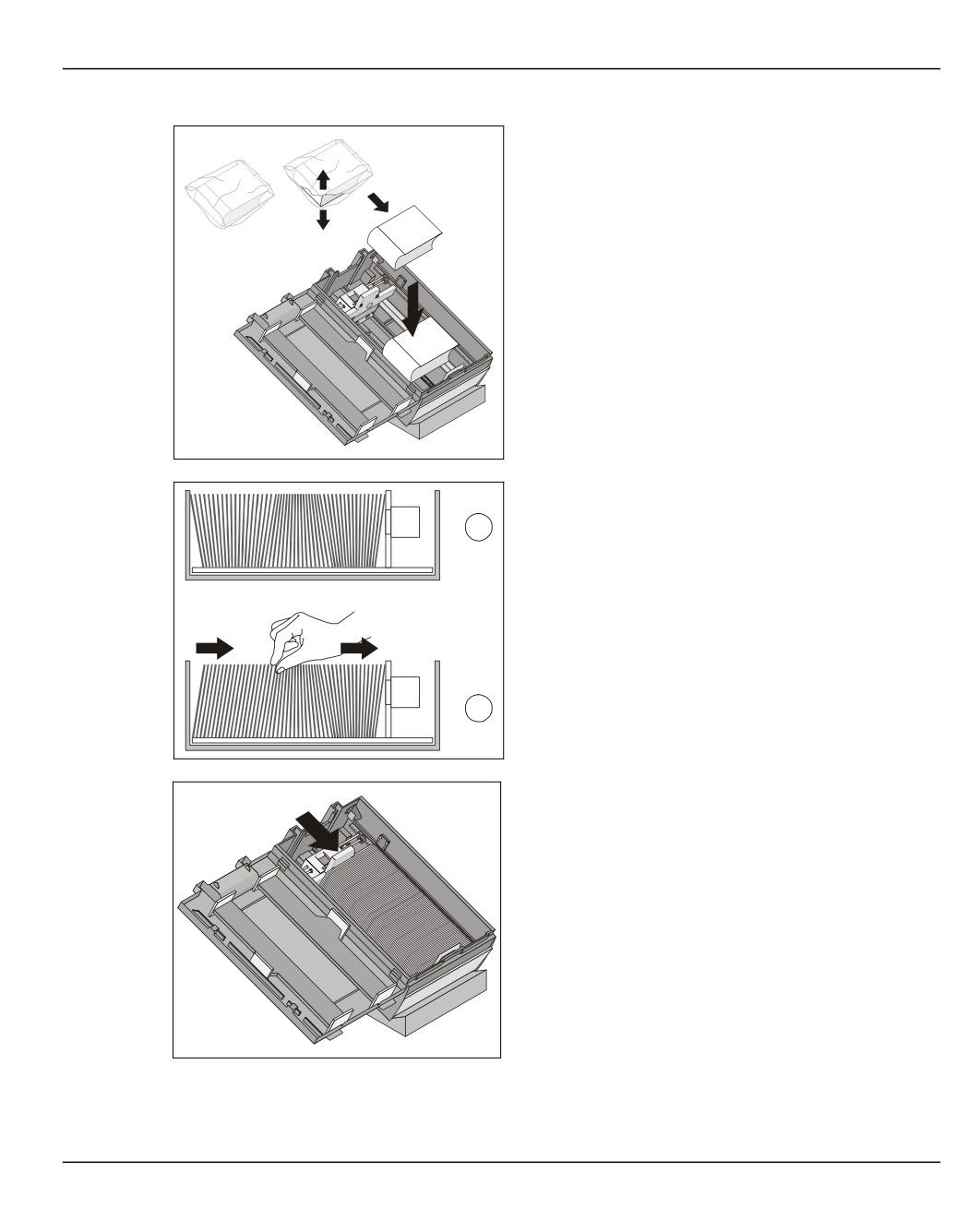

Уложите обе половины пачки в кассету, как

показано на рисунке.

Не используйте сильно деформированные

банкноты.

82

Диспенсер (CMD-V4) - горизонтальная выдача

Заполнение кассет выдачи денег

Укладывайте в кассету выдачи денег

прогнутые при упаковке в поперечном

направлении пачки всегда таким образом,

чтобы выпуклая сторона банкнот (прогиб)

была обращена к прижимной каретке.

Освободите пачку от упаковки, расправьте

её веером и уложите в кассету, как показано

на рисунке.

В кассете выдачи денег банкноты уложены,

как изображено на рисунке (1).

1

Проведите по банкнотам пальцем по

направлению к прижимной каретке, как это

показано на рисунке (2).

2

Нажмите на зелёный кнопочный фиксатор

прижимной каретки и пододвиньте

прижимную каретку к банкнотам так, чтобы

они не могли больше опрокидываться.

Уложенные банкноты не нужно сжимать.

• Закройте кассету выдачи денег и вставьте её на место (см. раздел „Установка

кассеты“).

83

Заполнение кассет выдачи денег

Диспенсер (CMD-V4) - горизонтальная выдача

Особенности деформированных банкнот

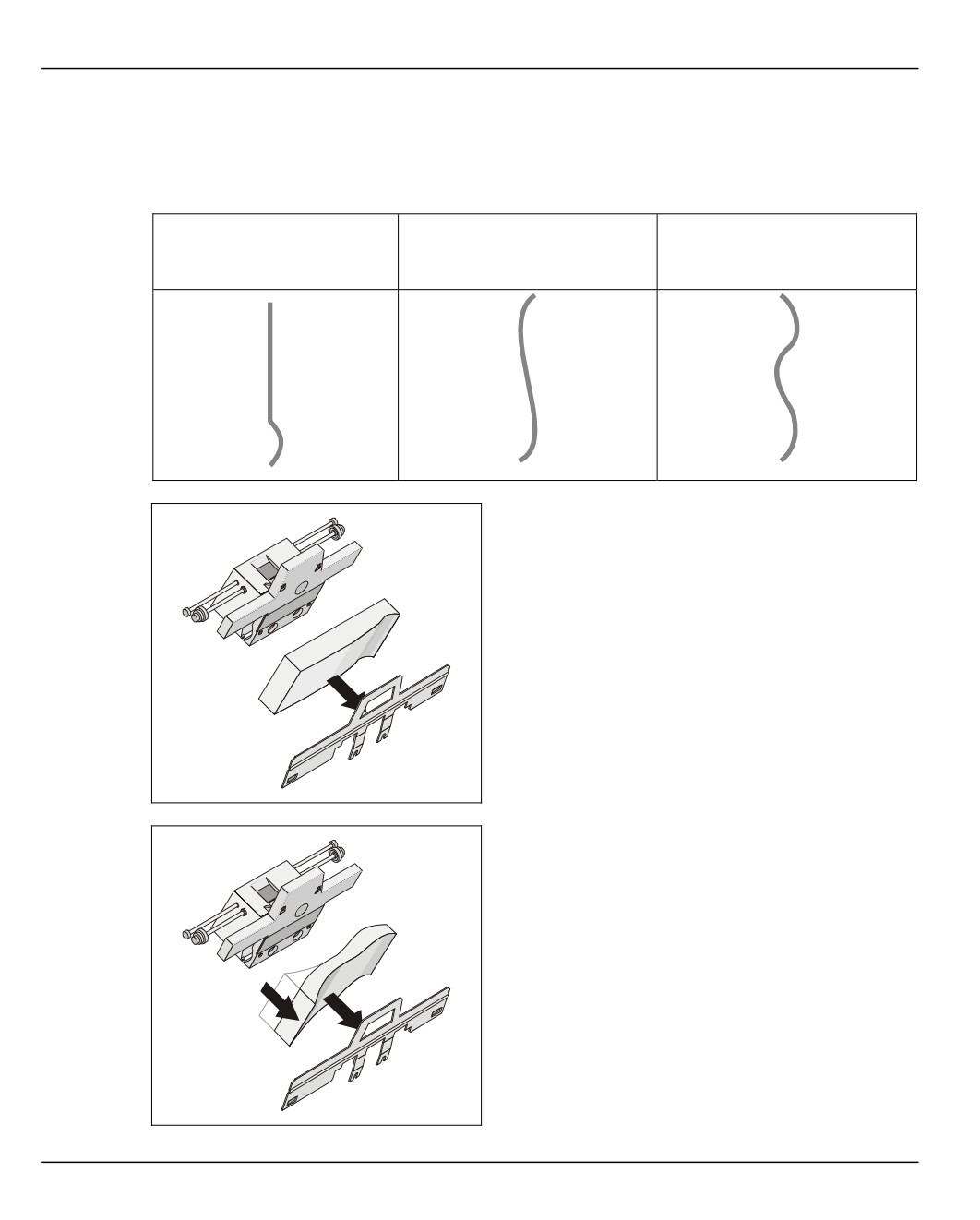

Виды деформации банкнот

Дефект A:

Дефект B:

Дефект C:

Выпуклость на участке

S-образный изгиб

Волнообразный изгиб

голограммы

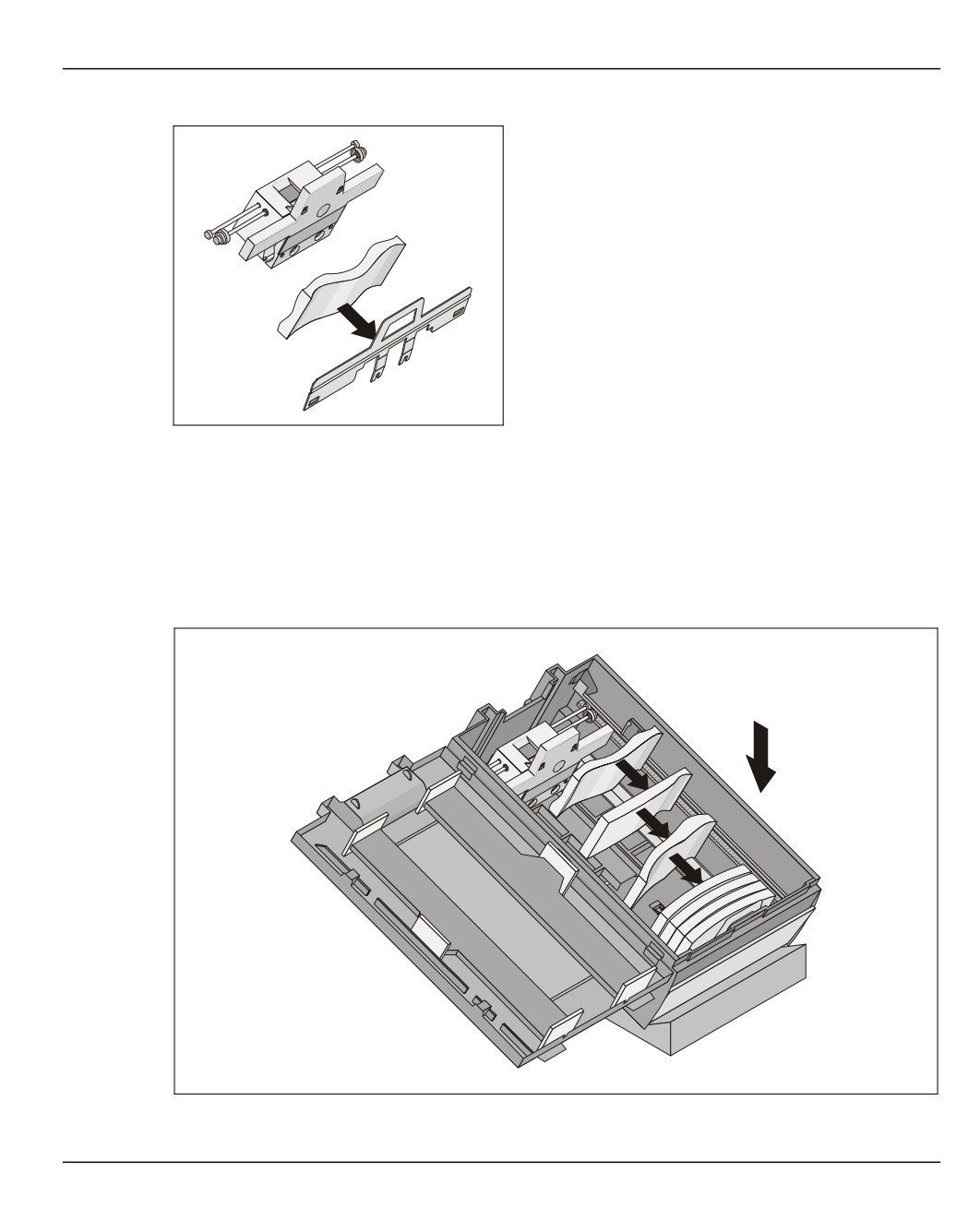

Дефект A:

Пачка должна быть повернута таким

образом, чтобы деформированный угол

банкноты был обращен в направлении

стороны вывода банкнот, а не к прижимной

каретке.

Дефект B:

Не следует укладывать пачки, S-образная

деформация которых больше 5 мм.

Если в распоряжении не имеется иных

пачек, необходимо согнуть всю пачку

целиком. Вследствие этого образуется

U-образный изгиб. Уложите эти пачки таким

образом, чтобы деформированные углы

банкнот были повернуты в направлении

стороны вывода банкнот, а не прижимной

каретки.

84

Диспенсер (CMD-V4) - горизонтальная выдача

Заполнение кассет выдачи денег

Дефект C:

Если пачка имеет волнообразный дефект в

результате перевязки шпагатом, её следует

повернуть таким образом, чтобы

деформированные углы банкнот были

обращены в направлении вывода банкнот, а

не к прижимной каретке.

На следующем рисунке показана последовательность укладки деформированных

банкнот.

Следите за тем, чтобы деформированные углы банкнот уложенных пачек всегда

были обращены в направлении вывода банкнот. Выпуклая сторона пачки должна

быть всегда обращена в направлении прижимной каретки/стороны ручки кассеты.

85

Установка кассеты

Диспенсер (CMD-V4) - горизонтальная выдача

Установка кассеты

Порядок действий при установке кассеты выдачи денег такой же, как и в

случае реджект-/ретракт-кассеты.

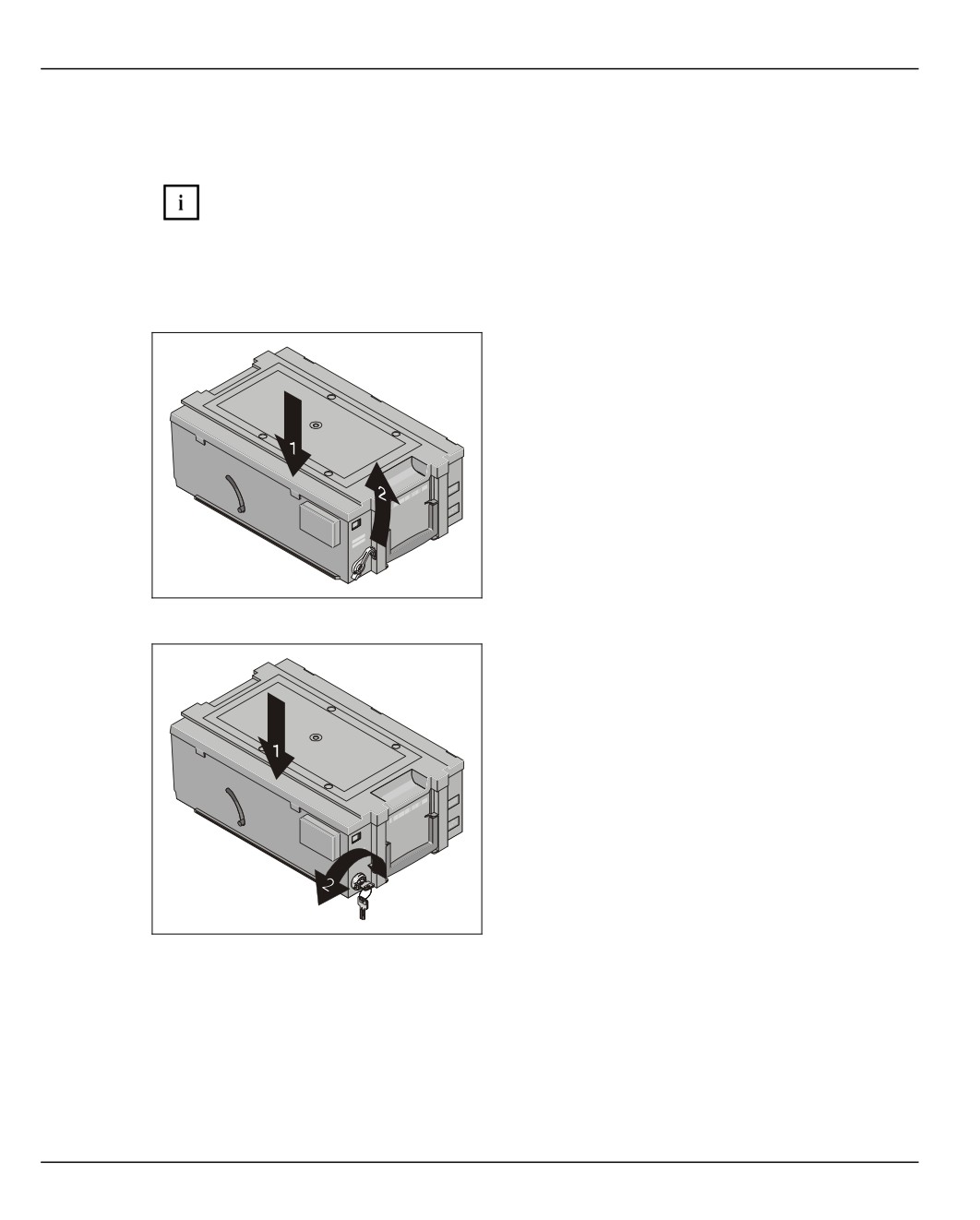

Закрывание кассеты

В случае кассеты без замка закройте крышку

кассеты (1) и поверните зелёную

поворотную рукоятку (2) влево. После этого

крышка кассеты входит в паз фиксатора и

рычаг (2) автоматически перемещается в

исходное положение.

В случае кассеты с замком закройте крышку

кассеты (1) и поверните ключ (2) до упора

влево. После этого выньте ключ из замка

кассеты.

86

Диспенсер (CMD-V4) - горизонтальная выдача

Установка кассеты

Установка кассеты

Индикатор функционирования (1) обычно всегда светится зелёным светом.

Синий цвет означает, что кассету пытались взломать или она была открыта

с применением силы.

Для переключения индикатора функционирования на зелёный цвет свечения

выполните следующие действия:

• Откройте кассету ключом или соответственно поверните поворотную рукоятку

влево. Откройте крышку (см. раздел „Открывание кассеты“).

• Закройте крышку кассеты и поверните поворотную рукоятку влево или

соответственно закройте кассету на ключ (см. раздел „Закрывание кассеты“).

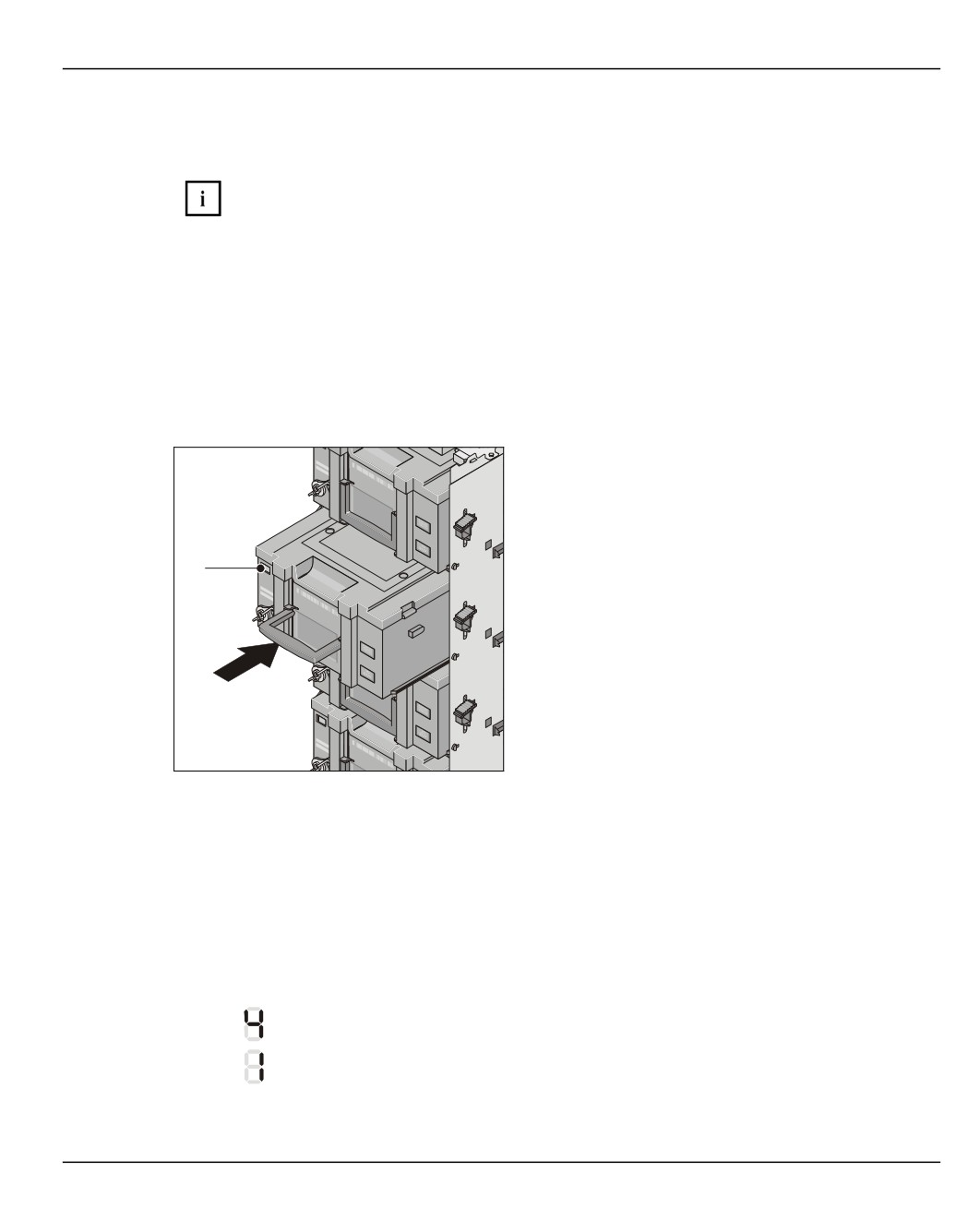

Вcтавьте кассету одним непрерывным

движением в диспенсер до фиксации с

характерным щелчком. Дождитесь

однократного звукового сигнала,

подтверждающего обеспечение в кассете

1

требуемого прижимного усилия.

• Если вместо однократного раздастся троекратный сигнал, снова выньте кассету

и проверьте её заполнение (см. раздел „Заполнение кассет выдачи денег“).

После этого попытайтесь повторно вставить кассету.

Звуковой сигнал (троекратный) дополняется сообщением на индикаторе состояния

центрального контроллера выдачи денег.

Пример:

- Кассета выдачи денег 1

87

Диспенсер (CMD-V4) - горизонтальная выдача

Определение опорного значения

• Выдвиньте CMD-V4 из сейфа до упора за зелёный рычаг снятия фиксации (см.

главу „Управление банкоматом“, раздел „Открывание / закрывание дверей

банкомата“).

Если рычаг снятия фиксации заблокирован, а выдвинуть CMD-V4

невозможно, обязательно свяжитесь со специалистом службы технической

поддержки.

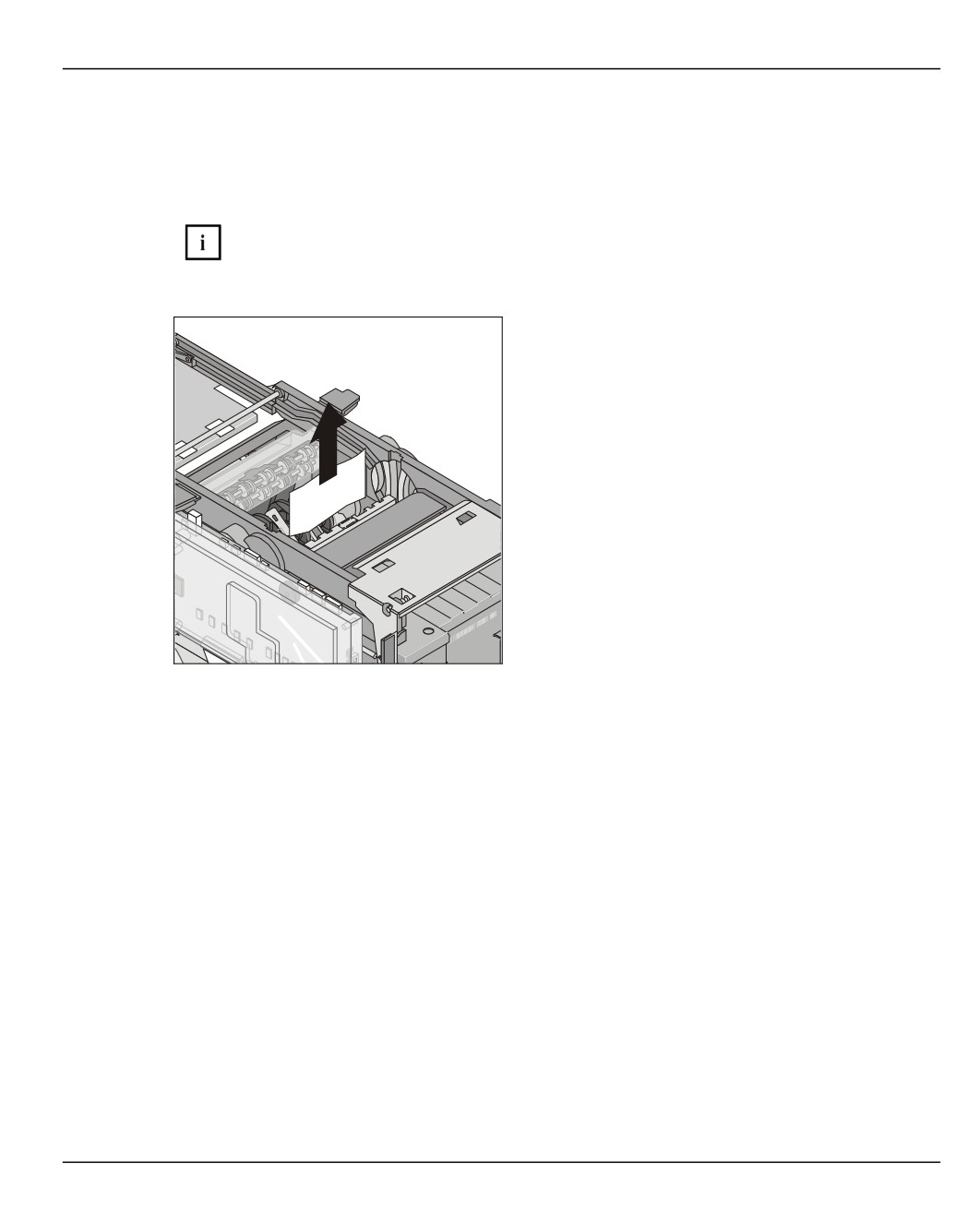

Удалите выведенные банкноты из захвата в

позиции набора пачки и пересчитайте их.

Количество выведенных банкнот должно

совпадать с числом, сообщённым системой.

В противном случае необходимо повторить

определение опорного значения для этого

вида банкнот.

Верните отсчитанные банкноты в захват в

позицию набора пачки.

• Задвиньте CMD-V4 до упора в сейф.

• Дождитесь, пока CMD-V4 будет готов к работе.

• После запуска CMD-V4 банкноты подаются из позиции набора пачки купюр в

реджект-/ретракт-кассету.

• При помощи специальной прикладной программы выберите следующие кассеты

выдачи денег для определения опорного значения или завершите процесс.

• Закройте дверь сейфа (см. главу „Управление банкоматом“, раздел „Открывание

/ закрывание двери сейфа (с заводской настройкой)“ или „Открывание /

закрывание двери сейфа (после перенастройки замка)“).

89

Устранение неисправностей

Диспенсер (CMD-V4) - горизонтальная выдача

Устранение неисправностей

Текущее состояние и выявленные неисправности диспенсера отображаются на

индикаторе состояния (7-сегментный индикатор).

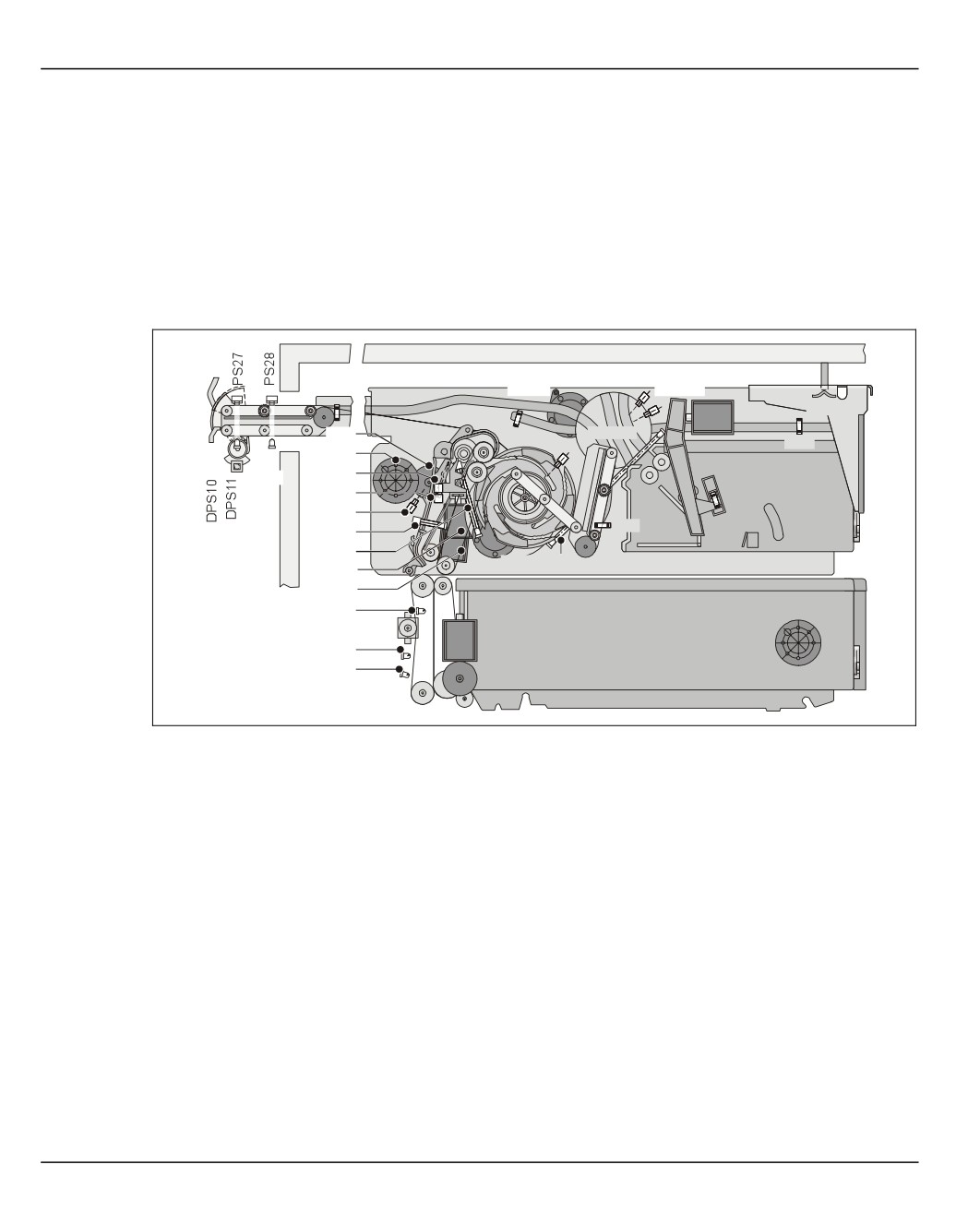

Обзор датчиков и электромеханических деталей

HS4

SM2,3

DPS5,6

SW3

HS2

MA6

SM1

DPS8,9

DPS2

HS3

DCM1

DPS14

DCM7

DPS15

DPS4

DPS7

HS1

PS2

PS1

SM9

PS18

DCM2,3

SW1

MA2/2

MA2/1

DDU

PSE1

MAC1

SMC1

PSD1

CL1

90

Диспенсер (CMD-V4) - горизонтальная выдача

Устранение неисправностей

Условные обозначения

Электрические детали и узлы

Механизм транспортировки и выдачи пачек купюр

Компонент

Наименование

Местоположение

D

Постоянные магниты (2 шт.) - без датчиков

Захват

DPS 2

Считывание позиции колеса отсека сбора

Вход на колесо отсека сбора

DPS 4

Сигнализатор: Позиция ретракт-отсека

Реджект-/ретракт-кассета

DPS 5

Сигнализатор: Исходное положение

Стрелочный привод, слева

DPS 6

Сигнализатор: Исходное положение

Стрелочный привод, справа

DPS 7

Исходное положение поверхности скольжения

Узел отбраковки

DPS 8

Сигнализатор: Позиция

Стрелочный привод, слева

DPS 9

Сигнализатор: Позиция

Стрелочный привод, справа

DPS 10

Вилкообразный оптический датчик

Затвор

DPS 11

Вилкообразный оптический датчик

Затвор

DPS 14

Исходное положение стрелки

Узел отбраковки

DPS 15

Позиция стрелки: Узел отбраковки

Узел отбраковки

HS 1

Исходное положение

(датчик Холла)

Позиционирование захвата

HS 2

Исходная реджект-/ретракт-позиция

Позиционирование захвата

(за стрелкой привода)

(датчик Холла)

HS 3

Позиция реверса в направлении

Позиционирование захвата

передней загрузки (при необходимости)

(датчик Холла)

HS 4

Позиция останова и конечная

Позиционирование захвата

позиция захвата

(датчик Холла)

PS 1

Вход на колесо отсека сбора

Вход на колесо отсека сбора

PS 2

Контроль опорожнения отсека

Узел отбраковки

PS 18

Контроль отсека/входа „Захват пустой"

Привод поворота пластины захвата/реджект-

ретракт-кассеты

PS 27

Оптический датчик выборки банкнот

Позиционирование захвата

PS 28

Выравнивание банкнот по задней кромке

Позиционирование захвата

DCM 1

Главный приводной двигатель

Вход на колесо отсека сбора

DCM 2

Двигатель перемещения + планетарная передача

Захват

DCM 3

Ремённый привод + планетарная передача

Захват

DCM 7

Двигатель постоянного тока

(снаружи)

Затвор

MA 2/1

Управляющий магнит стрелочного привода

Узел отбраковки

MA 2/2

Управляющий магнит стрелочного привода

Узел отбраковки

MA 6

Магнит ретракт-отсека

Реджект-кассета

SW 1

Задвигание реджект-/ретракт-кассеты

Реджект-кассета

SW 3

Переключатель блокировки

Рычаг снятия фиксации

91

Устранение неисправностей

Диспенсер (CMD-V4) - горизонтальная выдача

Компонент

Наименование

Местоположение

SM 1

Прижим поверхности скольжения при опорожнении

Узел отбраковки

SM 2

Серводвигатель стрелки

Стрелочный привод, слева

SM 3

Серводвигатель стрелки

Стрелочный привод, справа

SM 7

Шаговый двигатель

(внутри)

Затвор

SM 9

Шаговый двигатель колеса отсека сбора

Вход на колесо отсека сбора

T 1

Тактовое колесо

Вход на колесо отсека сбора

Модуль отделения банкнот

Компонент

Наименование

Местоположение

MACx

Удерживающий магнит

Модуль отделения банкнот;

кассета x

x = 1 - 6

CLx

Муфта вывода

Модуль отделения банкнот;

кассета x

x = 1 - 6

PSDx

Сигнализатор вывода

Модуль отделения банкнот;

кассета x

x = 1 - 6

PSEx

Сигнализатор опорожнения

Модуль отделения банкнот;

кассета x

x = 1 - 6

DDU

Прибор измерений банкнот

На самом верхнем модуле отделения банкнот

SMCx

Шаговый двигатель прижима

В кассете x

x = 1 - 6

STx

Штекер кассеты

На кассете x

x = 1 - 6

92

Диспенсер (CMD-V4) - горизонтальная выдача Сообщения о состоянии (CMD-контроллер)

Сообщения о состоянии (CMD-контроллер)

В следующей таблице приведены сообщения о состоянии CMD-контроллера.

Наряду с сообщениями о состоянии приводится разъяснение их значения и

указываются меры по устранению неисправностей CMD-V4.

Если, вопреки ожиданию, неисправность не устранена, обратитесь в сервисную

службу.

Сообщения о неисправностях закодированы следующими двузначными кодами:

Код

Значение

Рекомендуемые меры

Выкл.

Нет напряжения

Включите банкомат.

Запуск (после сброса или

Дождитесь завершения запуска.

самотестирования электроники)

burn; необходимо

Обратитесь в сервисную службу.

программирование контроллера

compare; необходима проверка

Обратитесь в сервисную службу.

контроллера

Контроллер в порядке

_

Без сбоев

_

Сбой программы

Выключите и снова включите банкомат.

Проблема с передачей данных

Произведите сброс функциональной

на контроллер ChipCard

кнопкой. Если после этого появится

сообщение ‚05’, обратитесь в

сервисную службу.

Проблема с передачей данных

Произведите сброс функциональной

на чип-карту / или вставлена

кнопкой. Если после этого появится

несоответствующая чип-карта

сообщение ‚06’, обратитесь в

(номер чип-карты не

сервисную службу.

соответствует „226-0PR“)

Накопитель EEPROM

Обратитесь в сервисную службу.

отсутствует / неисправен

93

Сообщения о состоянии (CMD-контроллер) Диспенсер (CMD-V4) - горизонтальная выдача

Код

Значение

Рекомендуемые меры

Переключатель блокировки

Задвиньте CMD-V4 за зелёную ручку-

разомкнут,

фиксатор внутрь банкомата до упора

CMD находится в позиции

(CMD-V4 должен зафиксироваться с

выдачи банкнот

характерным щелчком). Если после этого

появится сообщение ‚09’, обратитесь в

сервисную службу.

Контроллер неисправен

Обратитесь в сервисную службу.

Программа отсутствует

Произведите сброс функциональной

(загрузка)

кнопкой. Если после этого появится

сообщение ‚11’, обратитесь в сервисную

службу.

Защитный разъединитель

Задвиньте CMD-V4.

разомкнут

Активирована блокировка

Выньте пачку банкнот из CMD-V4.

банкомата

Сбросьте блокировку банкомата,

используя специальную прикладную

программу (см. главу „Управление

банкоматом“, раздел „Вызов специальной

прикладной программы банкомата“).

Отсутствует минимальная

Вставьте кассеты и зарегистрируйте их

конфигурация CMD-V4

(требуется одна реджект-/ретракт-кассета

и одна кассета выдачи денег).

Неисправен ремённый привод

Обратитесь в сервисную службу.

захвата

Застревание банкнот во время

Проверьте пути прохождения банкнот в

их отделения

механизме транспортировки пачек купюр,

в зоне колёс отсека сбора и в модулях

отделения банкнот из пачки (см. раздел

„Проверка путей прохождения банкнот“).

Установите CMD-V4 в сейфе в позицию

выдачи банкнот и подождите пока

банкомат не будет готов к работе.

Если после этого появится сообщение

‚18’, обратитесь в сервисную службу.

94

Диспенсер (CMD-V4) - горизонтальная выдача Сообщения о состоянии (CMD-контроллер)

Код

Значение

Рекомендуемые меры

Неисправен / заблокирован

Проверьте пути прохождения банкнот в

механизм транспортировки с

механизме транспортировки выдаваемых

захватом

купюр (см. раздел „Проверка путей

прохождения банкнот“).

Установите CMD-V4 в сейфе в позицию

выдачи банкнот и подождите пока

банкомат не будет готов к работе.

Если после этого появится сообщение

‚19’, обратитесь в сервисную службу.

Блокирована / неисправна

Проверьте пути прохождения банкнот в

стрелка узла отбраковки

механизме транспортировки выдаваемых

(MA2/1, MA2/2, SM1)

купюр (см. раздел „Проверка путей

прохождения банкнот“).

Установите CMD-V4 в сейфе в позицию

выдачи банкнот и подождите пока

банкомат не будет готов к работе.

Неисправен прибор измерений

Обратитесь в сервисную службу.

банкнот, DDU (Устройство

обнаружения двойных банкнот)

Неисправен усилитель

Освободите пути прохождения банкнот

оптического датчика или не

(см. раздел „Проверка путей прохождения

удалась инициализация

банкнот“).

оптического датчика.

Установите CMD-V4 в сейфе в позицию

выдачи банкнот и подождите пока

банкомат не будет готов к работе. Если

после этого появится сообщение ‚22’

произведите сброс функциональной

кнопкой. После трёх неудачных попыток

обратитесь в сервисную службу.

Неисправен / заблокирован

Если CMD-V4 не выдвигается,

стрелочный привод (SM2/SM3)

произведите сброс функциональной

кнопкой. Если после этого появится

сообщение ‚23’, обратитесь в сервисную

службу. Если CMD-V4 выдвигается,

проверьте пути прохождения банкнот в

механизме транспортировки и выдачи

пачек купюр (см. раздел „Проверка путей

прохождения банкнот“).

Установите CMD-V4 в сейфе в позицию

выдачи банкнот и подождите пока

банкомат не будет готов к работе.

В противном случае обратитесь в

сервисную службу.

95

Сообщения о состоянии (CMD-контроллер) Диспенсер (CMD-V4) - горизонтальная выдача

Код

Значение

Рекомендуемые меры

Реджект-/ретракт-привод (MA6)

Опорожните реджект-отсек реджект-

неисправен / заблокирован

/ретракт-кассеты (см. раздел

(подъёмный магнит)

„Опорожнение реджект-/ретракт-

кассеты“).

Проверьте пути прохождения банкнот в

механизме транспортировки пачек

банкнот (см. раздел „Проверка путей

прохождения банкнот“).

Установите CMD-V4 в сейфе в позицию

выдачи банкнот и подождите пока

банкомат не будет готов к работе.

В противном случае обратитесь в

сервисную службу.

Неисправен / заблокирован

Освободите пути прохождения банкнот

механизм отделения банкнот

(см. раздел „Проверка путей прохождения

из пачки (DCM 1)

банкнот“).

Установите CMD-V4 в сейфе в позицию

выдачи банкнот и подождите пока

банкомат не будет готов к работе.

В противном случае обратитесь в

сервисную службу.

Неисправен / заблокирован

Проверьте пути прохождения банкнот в

привод колеса отсека сбора

механизме транспортировки и выдачи

(SM 9)

пачек купюр (см. раздел „Проверка путей

прохождения банкнот“).

Установите CMD-V4 в сейфе в позицию

выдачи банкнот и подождите пока

банкомат не будет готов к работе.

В противном случае обратитесь в

сервисную службу.

Неисправность затвора

Проверьте заслонку.

Произведите сброс функциональной

кнопкой.

Закрыт оптический датчик

Проверьте пути прохождения банкнот в

(манипуляция)

механизме транспортировки выдаваемых

купюр (см. раздел „Проверка путей

прохождения банкнот“).

Произведите сброс функциональной

кнопкой.

96

Диспенсер (CMD-V4) - горизонтальная выдача Сообщения о состоянии (CMD-контроллер)

Код

Значение

Рекомендуемые меры

Слишком много сбоев при

Отбраковка пачек банкнот может быть

выводе банкнот из кассеты x

вызвана, например, чрезмерным

X

(x = 1 - 6)

перекосом отдельных банкнот при

отделении или их

непроконтролированным выводом либо

неисправностями оптических датчиков.

При возникновении впервые эта

неисправность может быть

проигнорирована (предупреждение). Если

она будет повторяться, выполните

следующие операции:

-

Выньте кассету из модуля отделения

банкнот ‚x’ и проверьте уложенные

банкноты:

Правильного ли вида банкноты

находятся в кассете? Не

деформированы ли передние

банкноты с одной стороны? Прижаты

ли передние банкноты равномерно с

левой и правой сторон?

-

Проверьте при вынутой кассете

участок вывода банкнот в модуле

отделения банкнот на наличие

остатков от защемлённых банкнот (см.

раздел „Проверка путей прохождения

банкнот“).

-

Проверьте путь транспортировки от

кассеты ‚x’ до механизма

перемещения захвата на наличие

защемлённых банкнот (см. раздел

„Проверка путей прохождения

банкнот“).

-

Проверьте штекерный соединитель

CMD-контроллера.

-

Проведите определение опорного

значения (см. раздел „Определение

опорного значения“).

97

содержание      ..     5      6      7      8     ..
