Банкомат ProCash 2050xe. Руководство оператора - часть 5

Открывание / закрывание сейфа (после перенастройки замка)

Управление банкоматом

Закрывание двери сейфа

• Закройте дверь сейфа и поверните поворотную рукоятку вправо до упора.

• Выйдите из специальной прикладной программы.

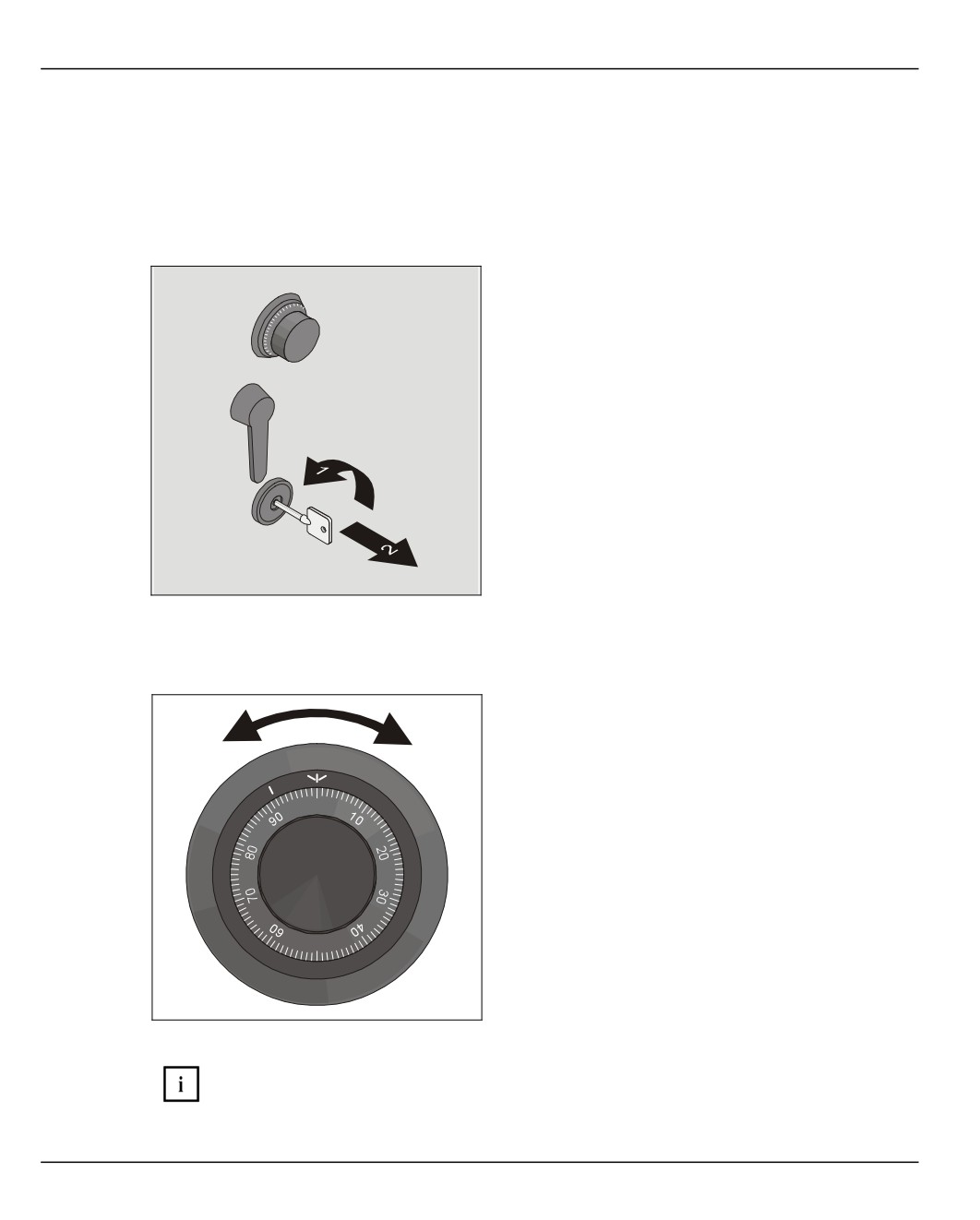

Поверните ключ до упора влево (1) и выньте

его из замка (2).

• Закройте заслонку замочной скважины ключевого замка (если имеется).

Изменение (сброс) числового кода

Поверните лимб комбинационного замка как

минимум на один полный оборот влево и

затем как минимум на 4 оборота вправо.

0

Для изменения числового кода требуется как минимум один полный оборот

влево и четыре оборота вправо.

50

Управление банкоматом

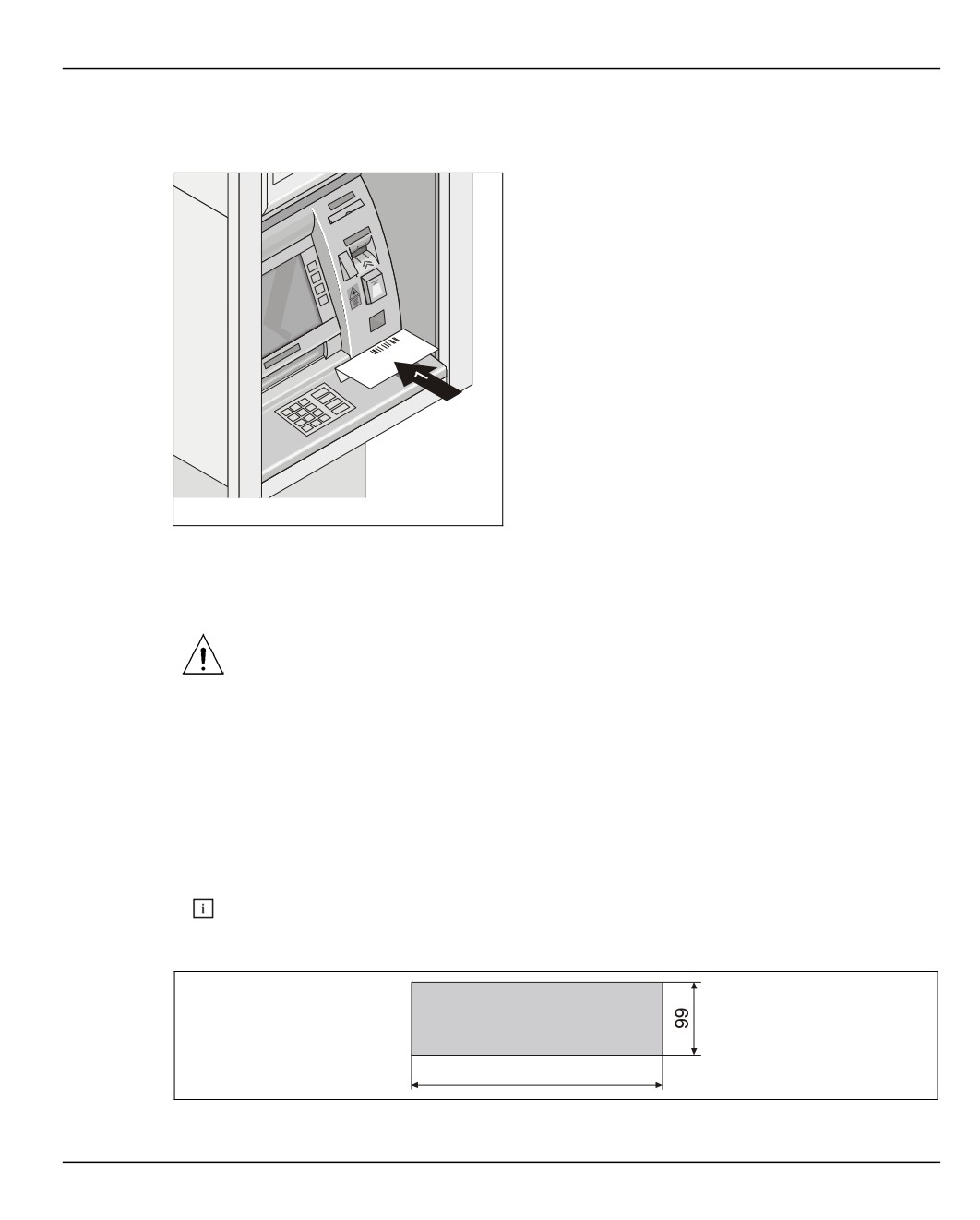

Считывание штрихкода

Считывание штрихкода

Вставьте документ под считыватель (1)

штрихкодом вверх по центру штрихкода.

При этом следите за тем, чтобы штрихкод

был выровнен в соответствии с наклеенным

на столе изображением.

Если штрихкод расположен слишком далеко

от края документа (при необходимости см.

главу „Считыватель штрихкода“, раздел

„Допустимый участок сканирования“) и его

считывание невозможно, сделайте

следующее:

Подогните документ около штрихкода (как

показано на рисунке) и повторите

процедуру.

Смена логотипа на панели управления

Проследите, особенно при неблагоприятных метеорологических условиях,

за тем, чтобы никакая жидкость (например, дождь, снег и т.д.) не могла

попасть внутрь открытого банкомата и в открытые компоненты, т. к. в таком

случае возможен выход из строя.

Для предотвращения попадания жидкости внутрь банкомата следует при

работах с открытым банкоматом обязательно принять соответствующие

меры предосторожности (например, использовать подходящие покрытия).

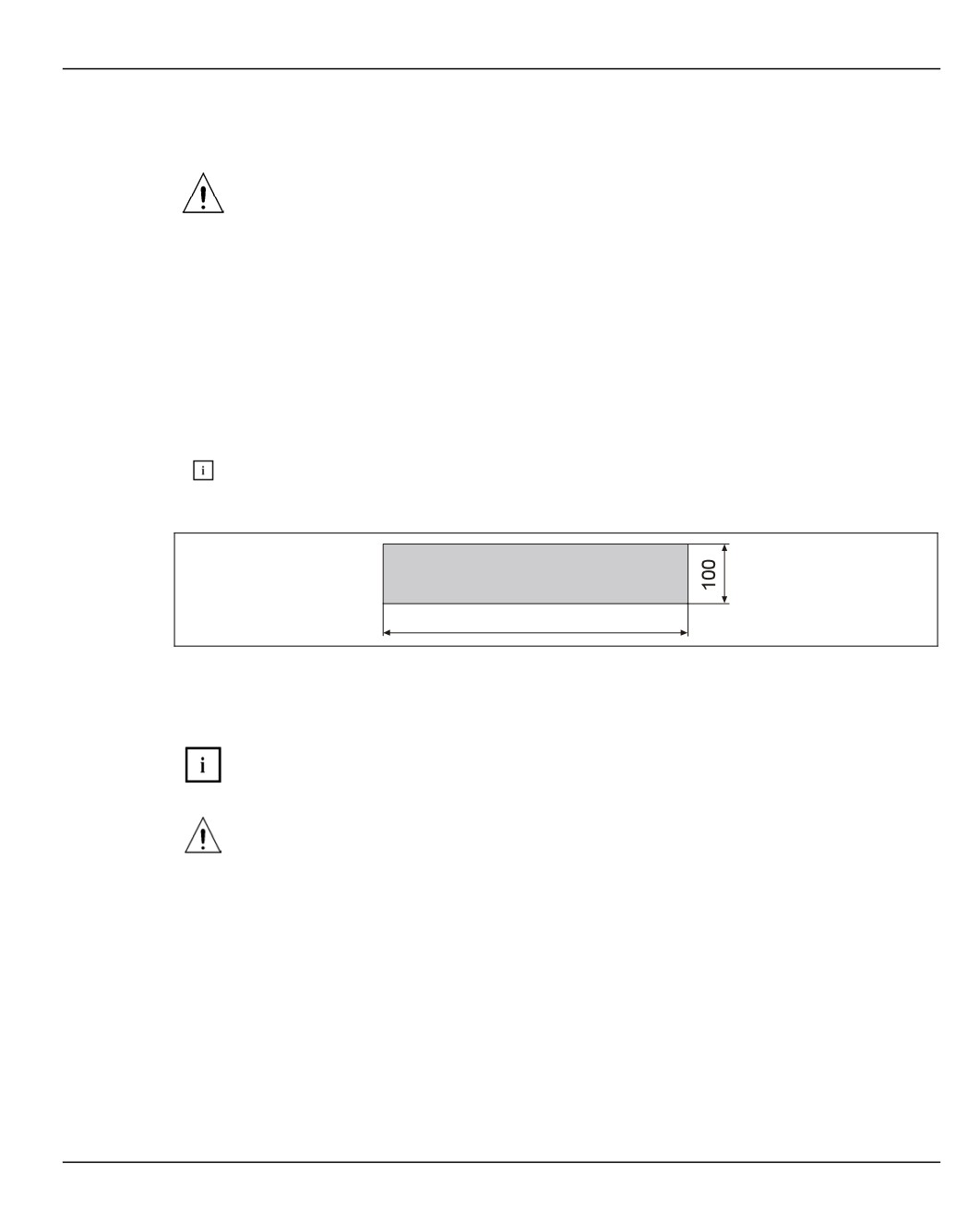

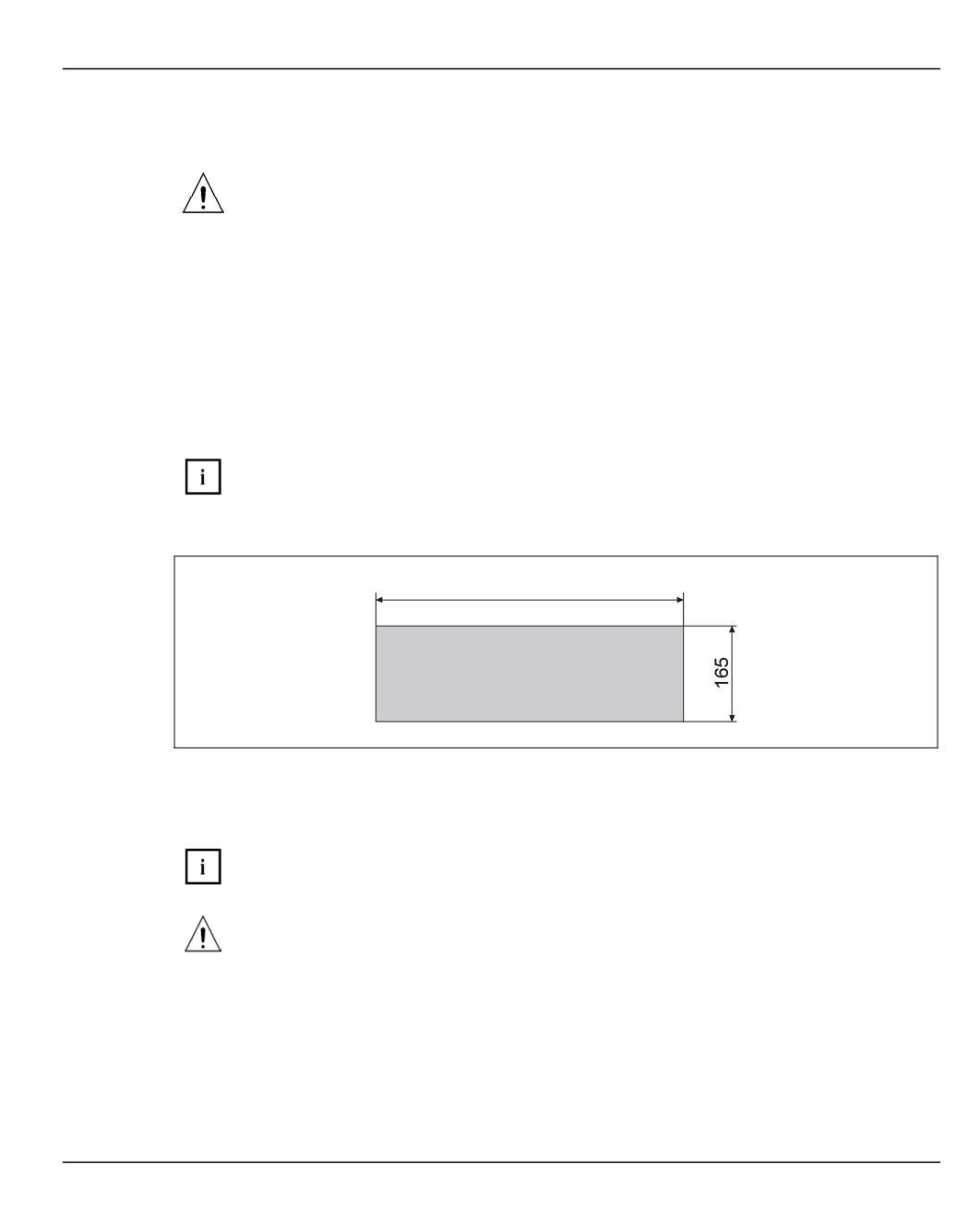

Размеры логотипа

На рисунке показаны размеры видимой поверхности логотипа.

Действительный размер логотипа составляет 423 ^-0,3 x 109 ^-0,3 мм.

413

51

Смена логотипа на панели управления

Управление банкоматом

Смена логотипа

Для смены логотипа необходим шестигранный торцовый ключ (SW 7).

Заменять логотип на панели управления разрешается только после

отключения электропитания. Для этого отсоедините банкомат от

электропитания (см. главу „Введение“, раздел „Полное отсоединение от

сети“).

• Выдвиньте панель управления (см. раздел „Выдвигание / задвигание панели

управления“).

• Отключите банкомат (см. раздел „Отключение банкомата“).

• Удалите подсветку логотипа на панели управления (см. главу „Возможные

неисправности“, раздел „Замена CCFL-подсветки“).

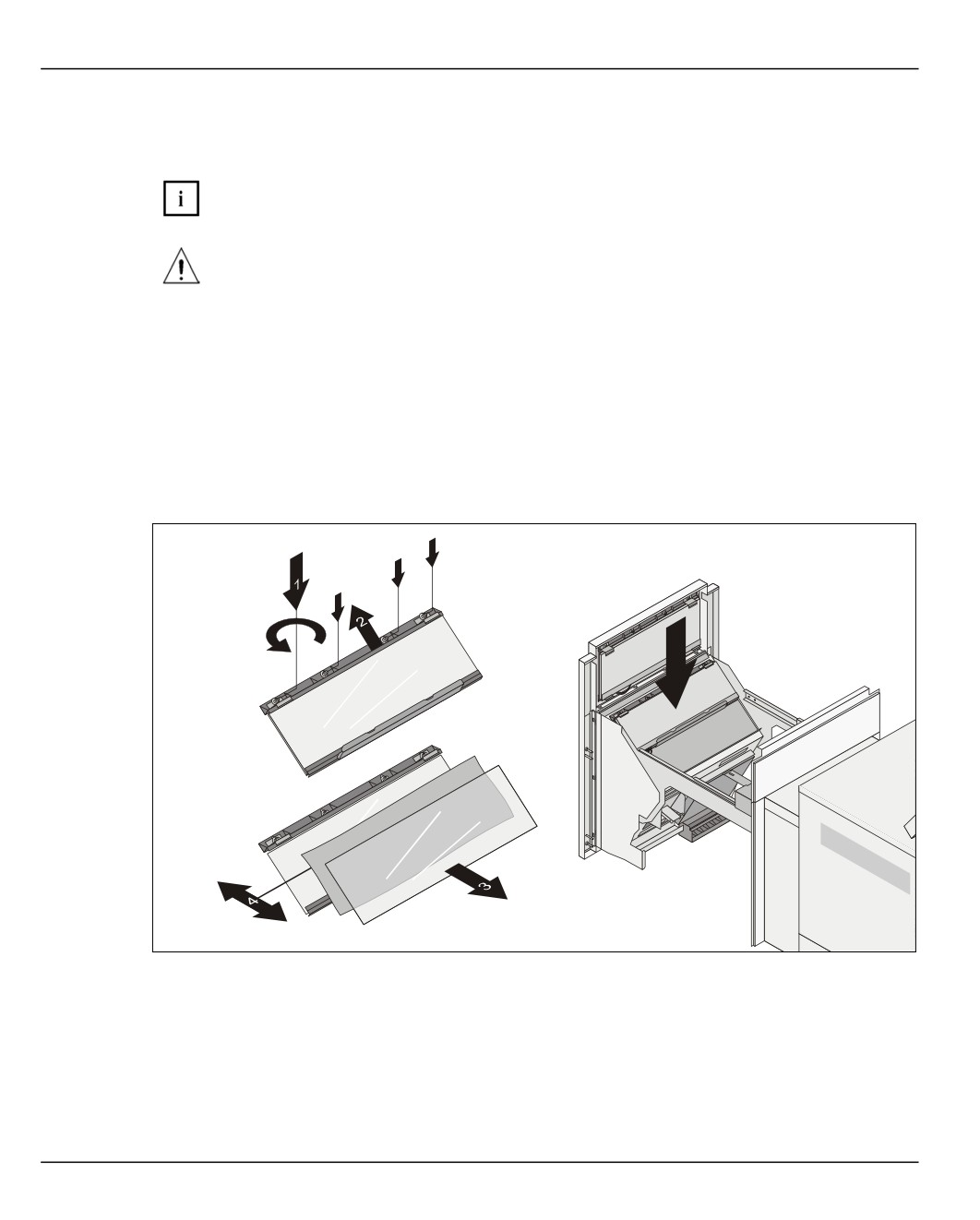

• Отверните четыре гайки верхней крепёжной планки (1).

• Сдвиньте планку вверх (2) и удалите матовое стекло блока подсветки панели

управления (3).

• Замените старый логотип на новый (4).

Монтаж производится в обратной последовательности.

52

Управление банкоматом

Смена логотипа подсвечивающей насадки

Смена логотипа подсвечивающей насадки

Проследите, особенно при неблагоприятных метеорологических условиях,

за тем, чтобы никакая жидкость (например, дождь, снег и т.д.) не могла

попасть внутрь открытого банкомата и в открытые компоненты, т. к. в таком

случае возможен выход из строя.

Для предотвращения попадания жидкости внутрь банкомата следует при

работах с открытым банкоматом обязательно принять соответствующие

меры предосторожности (например, использовать подходящие покрытия).

Размеры логотипа

На рисунке показаны размеры видимой поверхности логотипа.

Действительный размер логотипа составляет 465 x 171 мм.

454

Смена логотипа

Для смены логотипа необходим шестигранный торцовый ключ (SW 7).

Заменять логотип в подсвечивающей насадке разрешается только после

отключения электропитания. Для этого отсоедините банкомат от

электропитания (см. главу „Введение“, раздел „Полное отсоединение от

сети“).

• Выдвиньте панель управления (см. раздел „Выдвигание / задвигание панели

управления“).

• Отключите банкомат (см. раздел „Отключение банкомата“).

53

Смена логотипа подсвечивающей насадки

Управление банкоматом

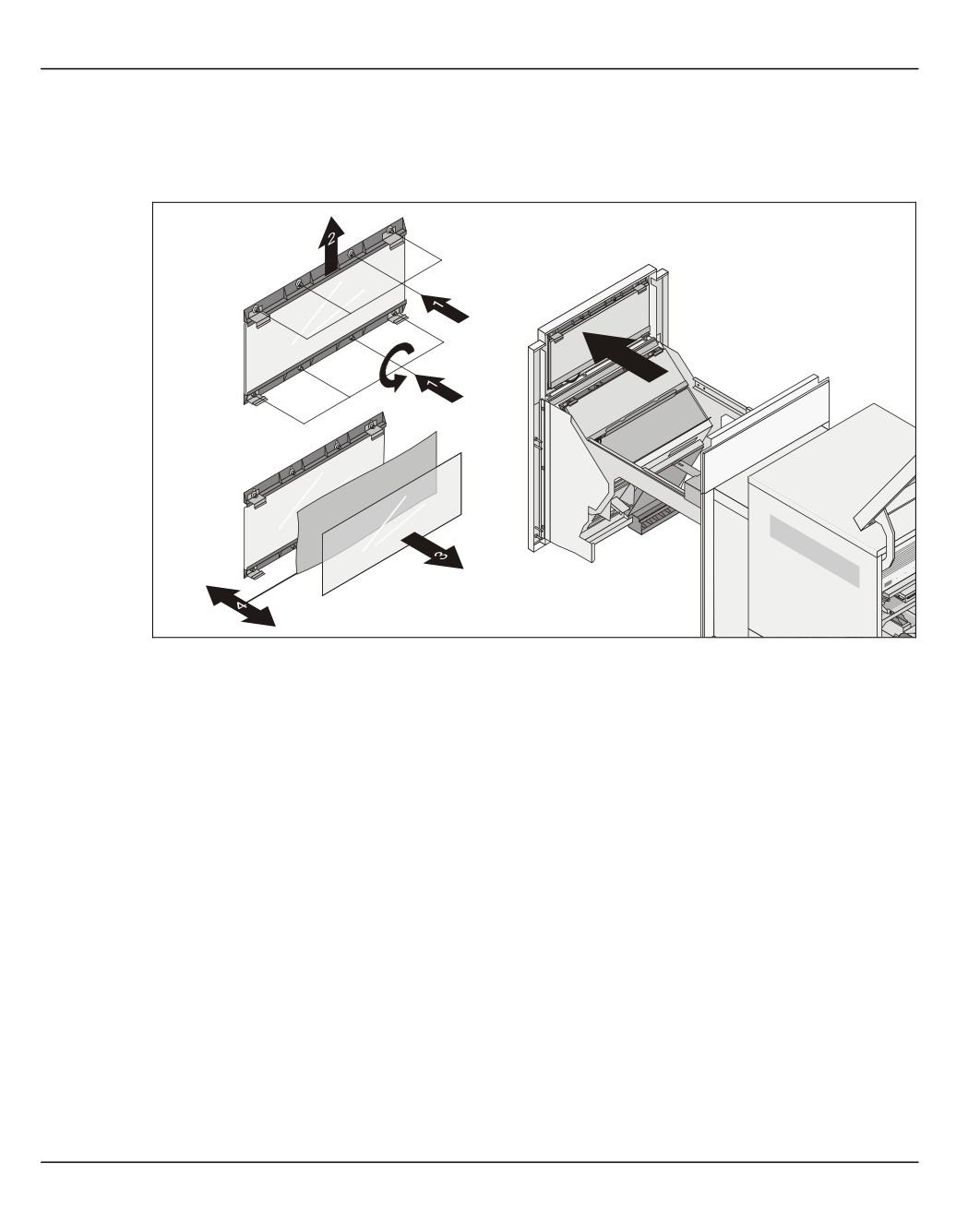

• Удалите подсветку логотипа в подсвечивающей насадке (см. главу „Возможные

неисправности“, раздел „Замена CCFL-подсветки“).

• Отверните по четыре гайки верхней и нижней крепёжных планок (1).

• Сдвиньте планку вверх (2) и удалите матовое стекло блока подсветки панели

управления (3).

• Замените старый логотип на новый (4).

Монтаж производится в обратной последовательности.

54

Управление банкоматом

Смена логотипа в нижнем блоке подсветки тубуса

Смена логотипа в нижнем блоке подсветки тубуса

Проследите, особенно при неблагоприятных метеорологических условиях,

за тем, чтобы никакая жидкость (например, дождь, снег и т.д.) не могла

попасть внутрь открытого банкомата и в открытые компоненты, т. к. в таком

случае возможен выход из строя.

Для предотвращения попадания жидкости внутрь банкомата следует при

работах с открытым банкоматом обязательно принять соответствующие

меры предосторожности (например, использовать подходящие покрытия).

Размеры логотипа

На рисунке показаны размеры видимой поверхности логотипа.

Действительный размер поверхности логотипа составляет 523 x 107 мм.

515

Смена логотипа

Для смены логотипа необходимы отвёртка TORX ^® (T 20) и накидной

шестигранный торцовый ключ (SW 7).

Заменять логотип в нижнем блоке подсветки тубуса разрешается только

после отключения электропитания. Для этого отсоедините банкомат от

электропитания (см. главу „Введение“, раздел „Полное отсоединение от

сети“).

• Выдвиньте панель управления (см. раздел „Выдвигание / задвигание панели

управления“).

• Отключите банкомат (см. раздел „Отключение банкомата“).

• Удалите подсветку логотипа нижнего блока подсветки тубуса (см. главу

„Возможные неисправности“, раздел „Замена CCFL-подсветки“).

55

Смена логотипа в нижнем блоке подсветки тубуса

Управление банкоматом

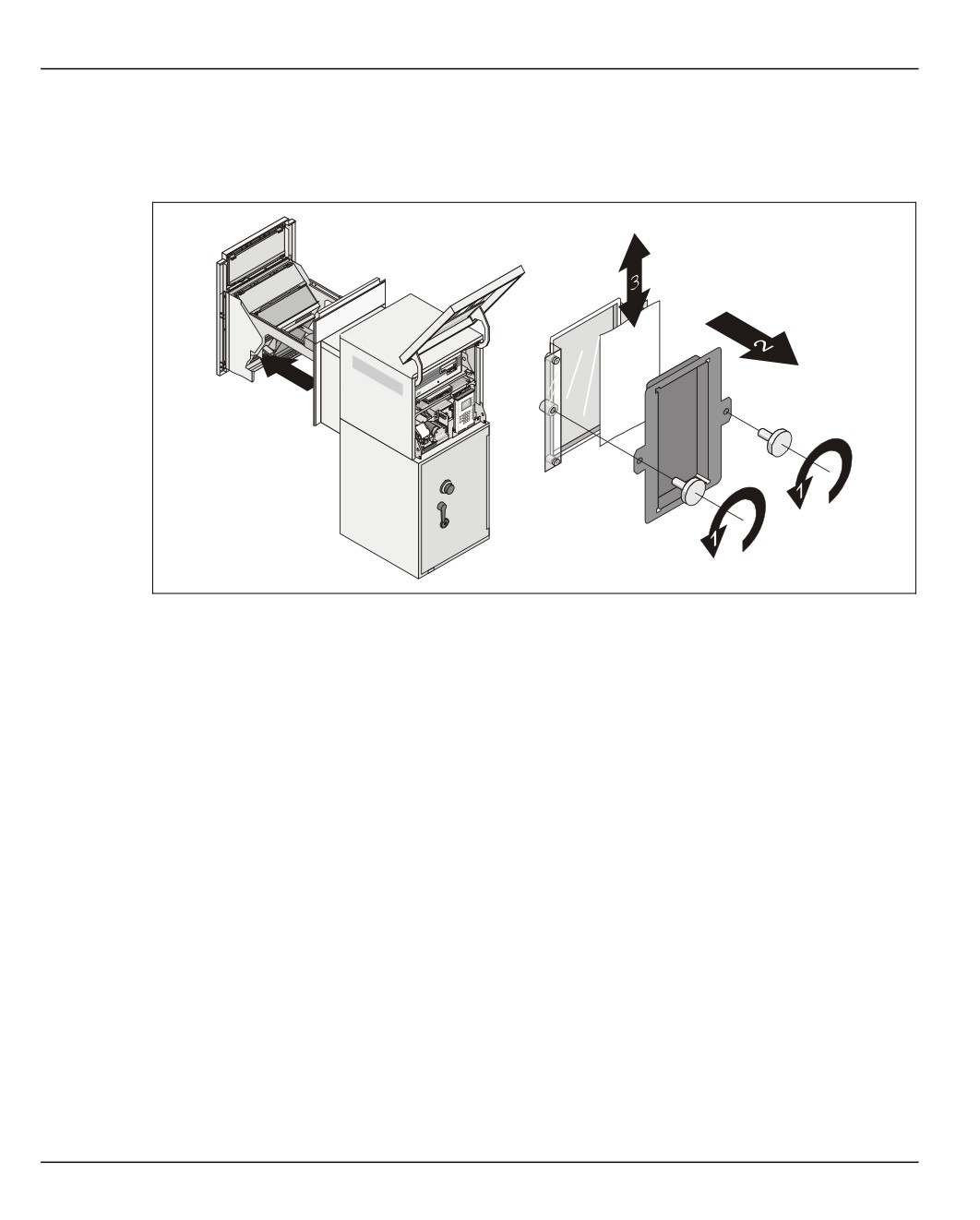

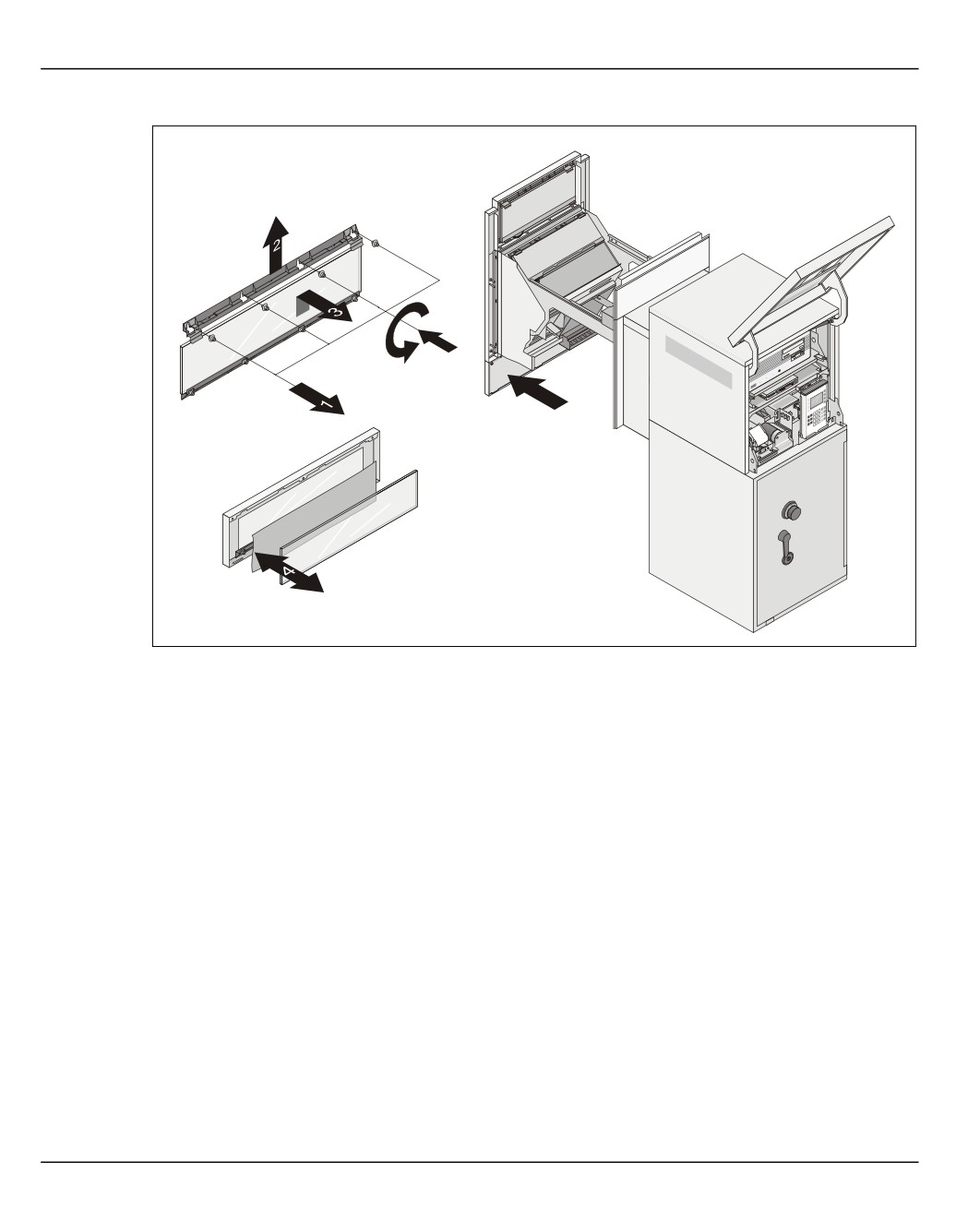

• Отверните четыре гайки (1) верхней крепёжной планки и снимите крепёжную

планку (2).

• Снимите матовое стекло нижнего блока подсветки тубуса (3).

• Замените старый логотип на новый (4).

Монтаж производится в обратной последовательности.

56

Управление банкоматом

Смена логотипа карты (без считывателя штрихкода)

Смена логотипа карты (без считывателя штрихкода)

Проследите, особенно при неблагоприятных метеорологических условиях,

за тем, чтобы никакая жидкость (например, дождь, снег и т.д.) не могла

попасть внутрь открытого банкомата и в открытые компоненты, т. к. в таком

случае возможен выход из строя.

Для предотвращения попадания жидкости внутрь банкомата следует при

работах с открытым банкоматом обязательно принять соответствующие

меры предосторожности (например, использовать подходящие покрытия).

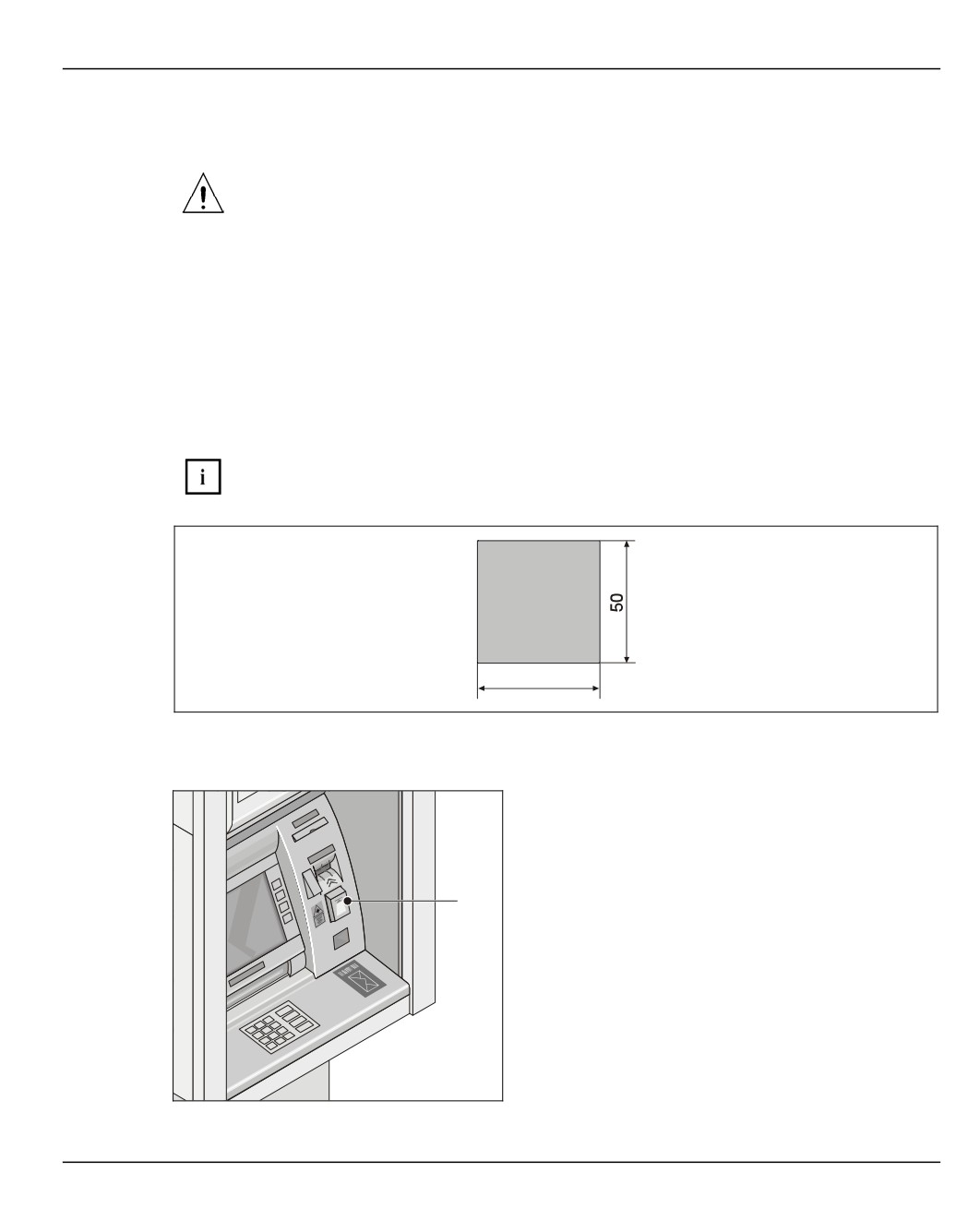

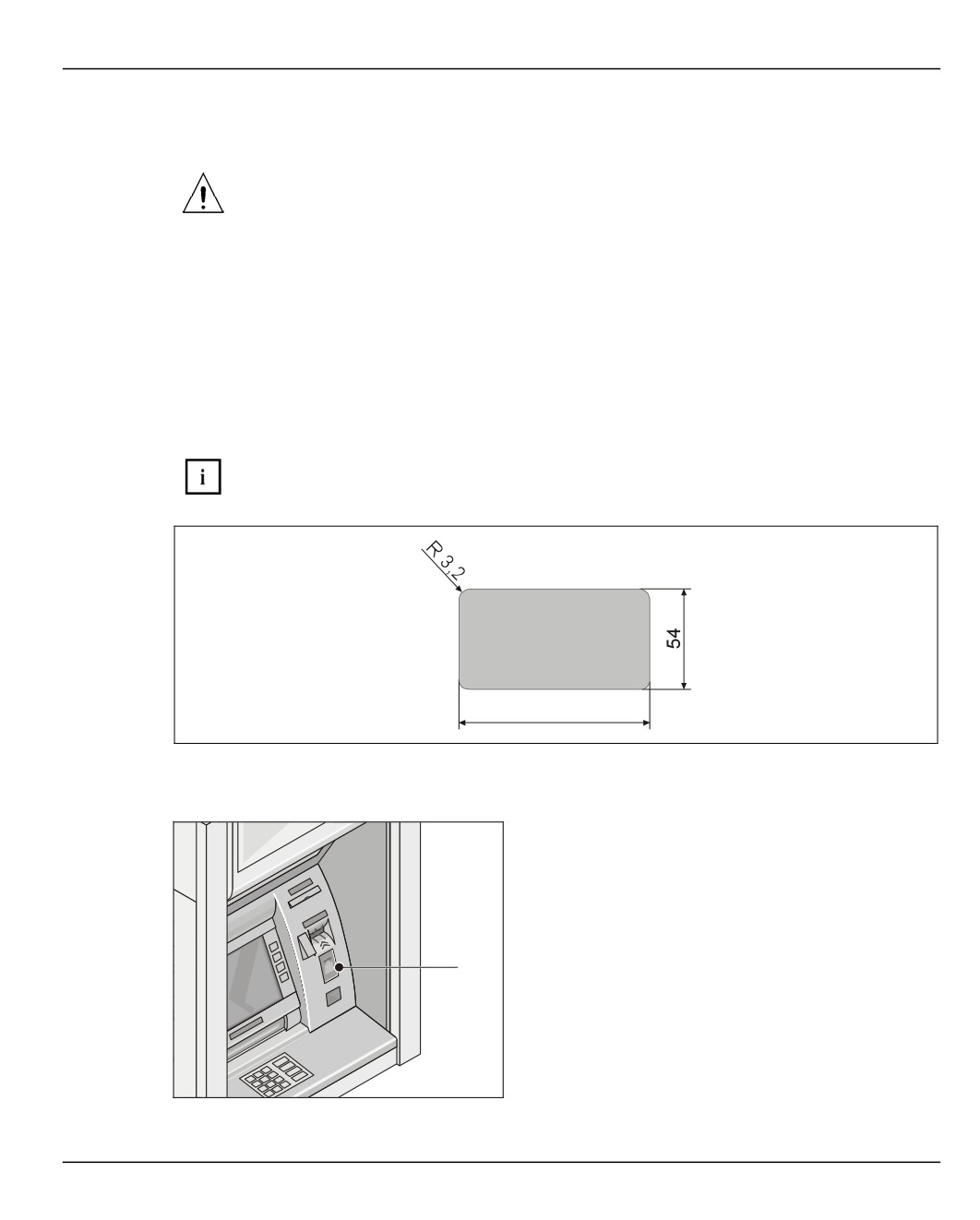

Размеры логотипа

Видимые и действительные размеры логотипа карты совпадают.

85,6

Смена логотипа

Прижимная планка логотипа карты (1)

крепится двумя винтами с накатанной

головкой с обратной стороны панели

управления.

1

57

Смена логотипа карты (без считывателя штрихкода)

Управление банкоматом

• Выдвиньте панель управления (см. раздел „Выдвигание / задвигание панели

управления“).

• Вывинтите оба винта с накатанной головкой (1) и снимите прижимную планку

логотипа карты (2).

• Смените логотип карты (3).

58

Управление банкоматом

Смена логотипа карты (со считывателем штрихкода)

Смена логотипа карты (со считывателем штрихкода)

Проследите, особенно при неблагоприятных метеорологических условиях,

за тем, чтобы никакая жидкость (например, дождь, снег и т.д.) не могла

попасть внутрь открытого банкомата и в открытые компоненты, т. к. в таком

случае возможен выход из строя.

Для предотвращения попадания жидкости внутрь банкомата следует при

работах с открытым банкоматом обязательно принять соответствующие

меры предосторожности (например, использовать подходящие покрытия).

Размеры логотипа

Видимые и действительные размеры логотипа карты совпадают.

50

Смена логотипа

Снимите с носителя карты логотип карты,

который определён для использования на

считывателе штрихкода.

Наклейте логотип карты на лицевую сторону

1

считывателя штрихкода (1).

59

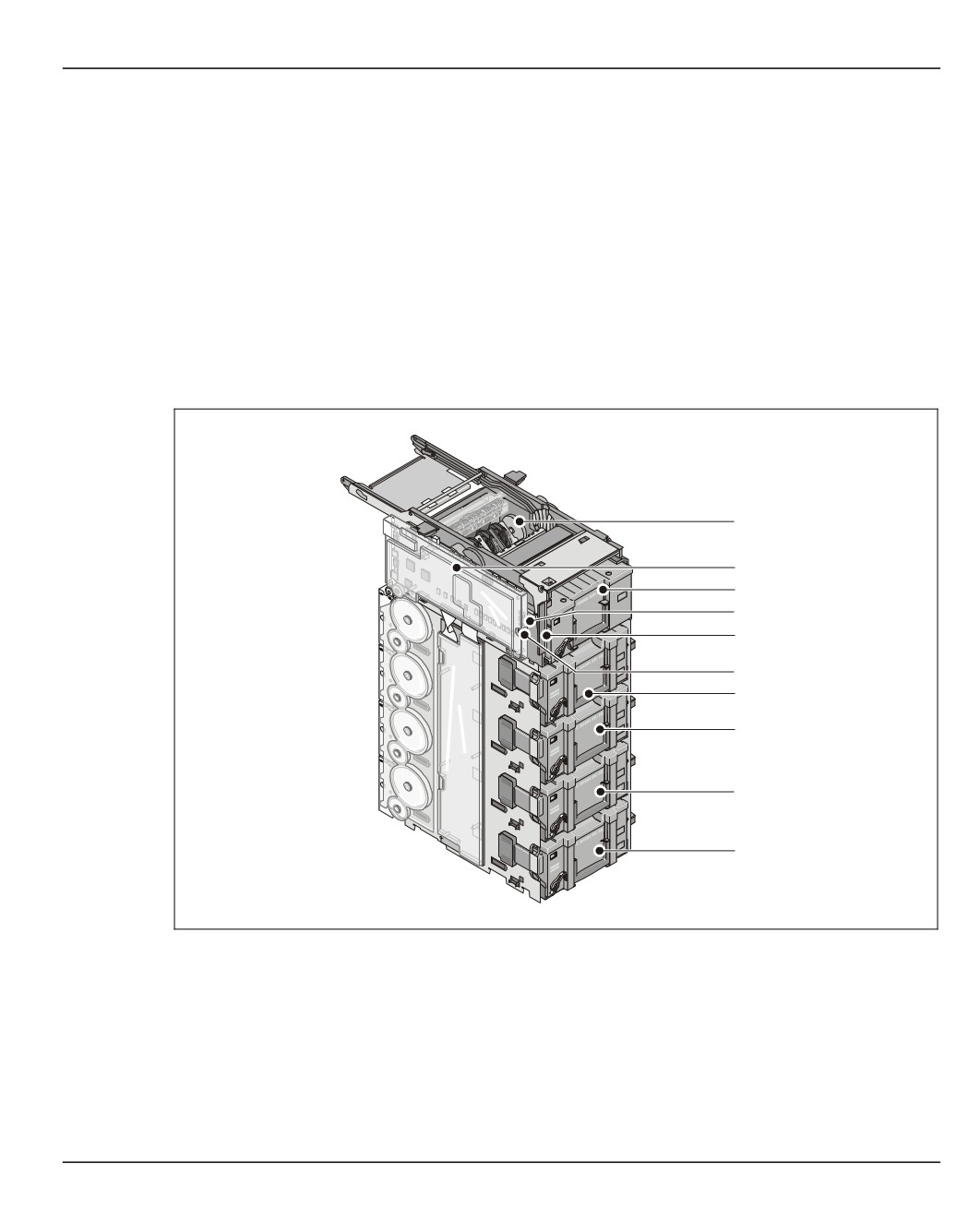

Диспенсер (CMD-V4) - горизонтальная выдача

Элементы управления и узлы

1

2

3

4

5

6

7

8

9

10

1 Механизм транспортировки и выдачи

6 Функциональная кнопка

пачек купюр (SAT)

7 Кассета выдачи денег 1

2 CMD-контроллер

8 Кассета выдачи денег 2

3 Реджект-/ретракт-кассета

9 Кассета выдачи денег 3

4 Индикатор состояния

10 Кассета выдачи денег 4

5 Рычаг снятия фиксации

63

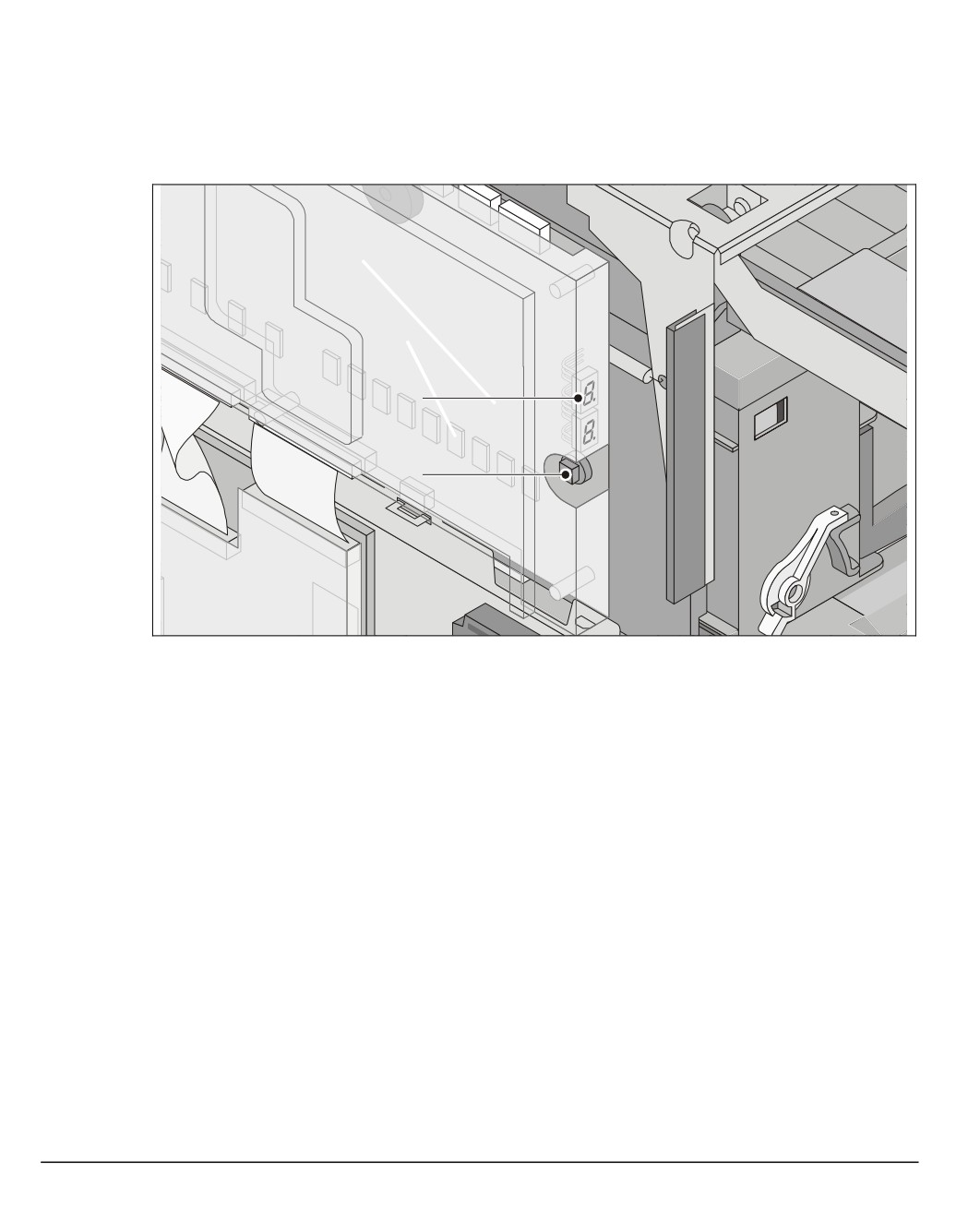

Функцион. элементы и элементы управления Диспенсер (CMD-V4) - горизонтальная выдача

Функцион. элементы и элементы управления

1

2

1 Индикатор состояния (два 7-сегментных индикатора, 1-я позиция сверху)

2 Функциональная кнопка

64

Диспенсер (CMD-V4) - горизонтальная выдача

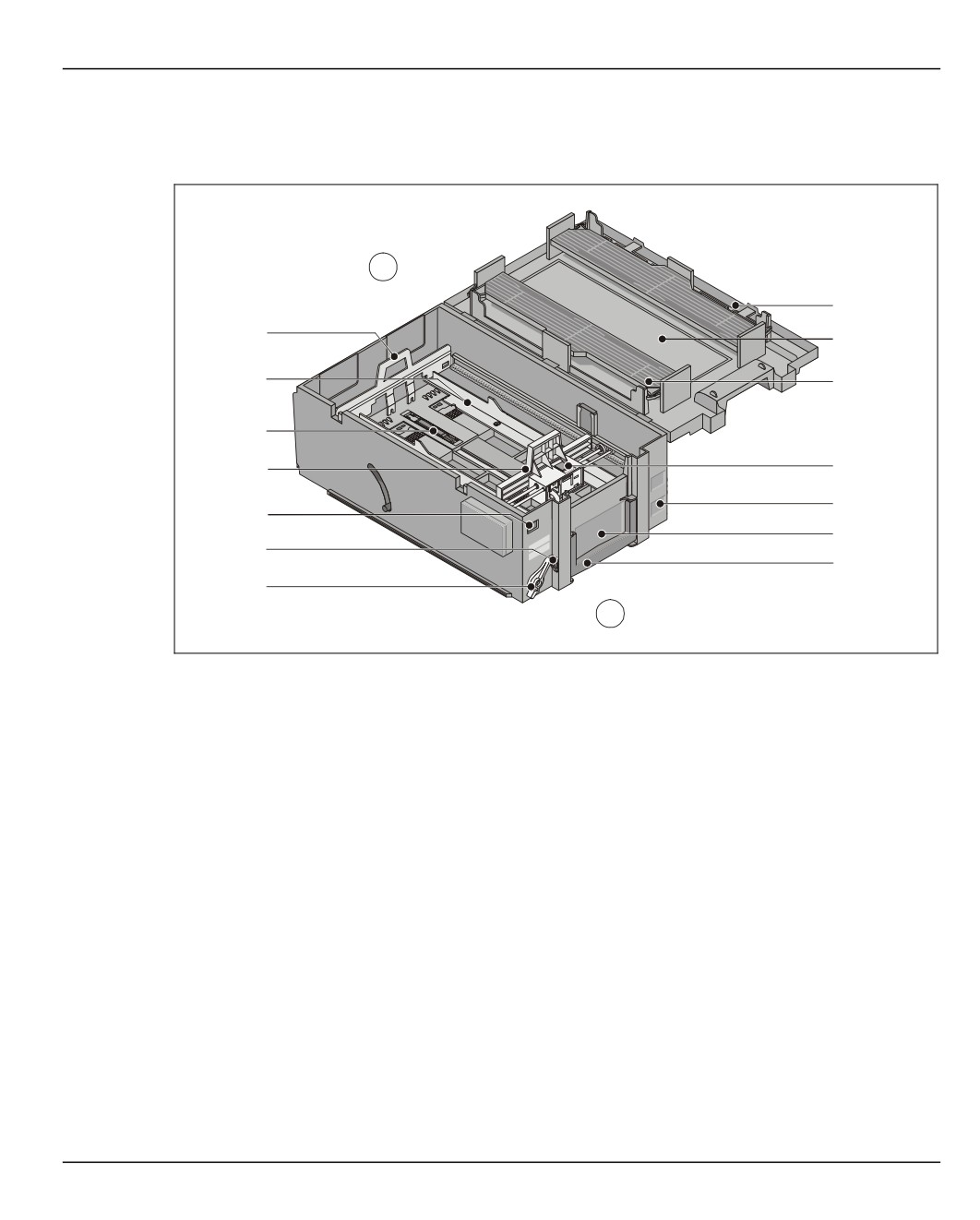

Кассета выдачи денег

Кассета выдачи денег

15

8

1

9

2

10

3

4

11

12

5

13

6

14

7

16

1 Рычаг возврата

8 Крышка кассеты

2 Направляющая банкнот

9 Указания по заполнению

3 Шибер датчика минимального

10 Вкладыш для настройки высоты банкнот

количества банкнот (опция)

11 Кнопочный фиксатор

4 Прижимная каретка

12 Свободное место для маркировки

5 Индикатор функционирования,

номинала банкнот

синий/зелёный

13 Свободное место для маркировки кассет

6 Устройство пломбирования

14 Ручка кассеты

7 Поворотная рукоятка

15 Сторона вывода банкнот

(опционально замок)

16 Сторона ручки кассеты

65
