Банкомат ProCash 2050xe. Руководство оператора - часть 4

Отключение банкомата

Управление банкоматом

Выключение с задней стороны банкомата

(кнопка позади панели управления)

Выдвиньте панель управления (см. раздел

„Выдвигание / задвигание панели

управления“) и нажмите кнопку ВКЛ/ВЫКЛ.

Если банкомат ProCash 2050xe после завершения транзакции не

отключился, следует проверить настройку в конфигурационном файле.

Необходимо сообщить об этом Вашему системному администратору.

Управление банкоматом

Настройка громкости звукового сигнала

Громкость звукового сигнала можно установить поворотным регулятором модуля

спецэлектроники в устройстве управления.

• Откройте дверь устройства управления.

Регулятор громкости (поворотный

регулятор) находится около кнопки

ВКЛ/ВЫКЛ модуля спецэлектроники.

Повернув регулятор, Вы сможете изменить

громкость звукового сигнала.

Громче

Поворот регулятора вправо

Тише

Поворот регулятора влево

Настройка громкости в наушниках

Гнездо подключения наушников находится на панели управления (см. главу

„Описание банкоматов“, раздел „Панель управления“).

Громкость в наушниках (1) можно настроить

кнопкой (2) на один из четырёх уровней.

Каждое нажатие на кнопку увеличивает

громкость на один уровень. После

четвёртого нажатия кнопки громкость

устанавливается на исходном уровне.

Включение монитора

Управление банкоматом

Включение монитора

Включение монитора зависит от приложения и от положения переключателя

монитора на модуле спецэлектроники.

В зависимости от положения переключателя при запуске (начальная загрузка)

системы на мониторе появляются или исчезают сообщения.

• Откройте дверь устройства управления.

Крайнее правое положение

переключателя

При крайнем правом положении

переключателя монитор все время

находится в рабочем состоянии.

Крайнее левое положение переключателя

При крайнем левом положении

переключателя рабочее состояние монитора

управляется программой.

Управление банкоматом Открывание / закрывание двери сейфа (с заводской настройкой)

Открывание / закрывание двери сейфа (с заводской

настройкой)

Сейф может быть оборудован либо комбинационным замком и ключевым

замком, либо двумя комбинационными замками (опция). Открывание

второго комбинационного замка производится в соответствии с описанием

для первого замка.

В качестве опции может быть также установлен электронный замок. В этом

случае руководствуйтесь прилагаемой к банкомату инструкцией

изготовителя.

К банкомату прилагается стандартный ключ для открывания и закрывания двери

сейфа при инсталляции банкомата:

Стандартный ключ:

Этот ключ используется для открывания

двери сейфа с заводской настройкой

комбинационного замка.

Открывание / закрывание двери сейфа (с заводской настройкой) Управление банкоматом

Открывание двери сейфа (с заводской настройкой)

• Запустите специальную прикладную программу.

• Вызовите функцию для выполнения требуемого действия на банкомате

ProCash 2050xe.

При подключении сейфа к устройству сигнализации функции открывания

сейфа или сброса комбинации могут быть заблокированы. В этом случае

необходимо сначала отключить готовность сигнализации о взломе.

Маркировка на комбинационном замке

1 = метка переключения

2 = метка открывания

Управление банкоматом Открывание / закрывание двери сейфа (с заводской настройкой)

Установка числового кода на комбинационном замке

Вращайте лимб медленно и равномерно. Ни в коем случае не прилагайте

силу и не вращайте лимб в обратном направлении. Начните всё сначала,

если ‚промахнулись’ мимо нужного числа. Подсчитывайте не количество

оборотов, а частоту, с которой числа появляются под меткой открывания.

Комбинационный замок (ZKS) предварительно настраивается на заводе.

Поверните лимб комбинационного замка

4 раза влево, пока точно под меткой

открывания не окажется число ‚50’.

После этого поверните лимб до упора

вправо.

Тем самым снимается блокировка

комбинационного замка.

Открывание / закрывание двери сейфа (с заводской настройкой) Управление банкоматом

• Отведите в сторону заслонку замочной скважины ключевого замка (если

имеется).

Вставьте в замок стандартный ключ и

поверните его до упора вправо.

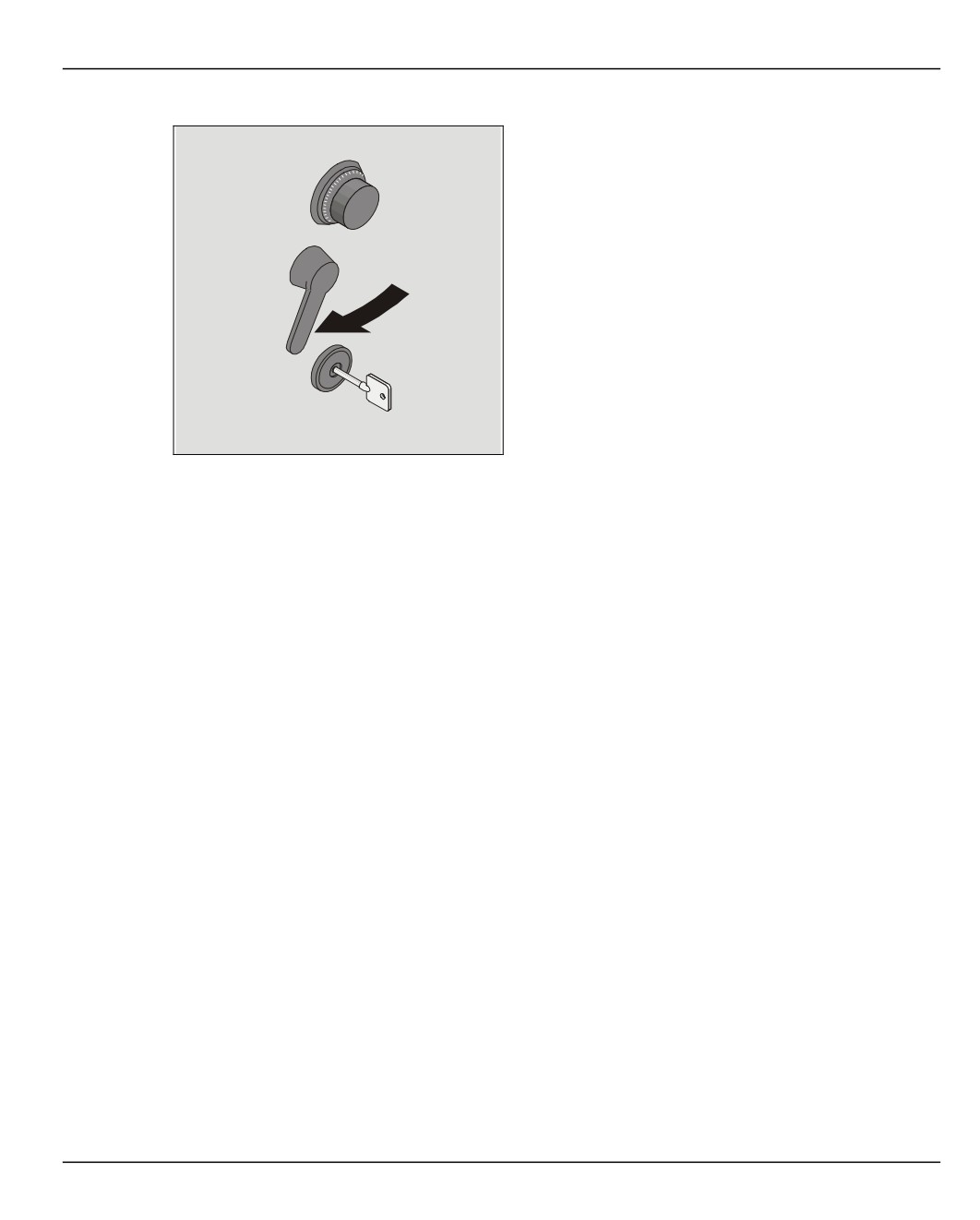

Поверните поворотную рукоятку влево до

упора и откройте дверь сейфа.

Управление банкоматом Открывание / закрывание двери сейфа (с заводской настройкой)

Закрывание двери сейфа (с заводской настройкой)

• Закройте дверь сейфа и поверните поворотную рукоятку вправо до упора.

• Выйдите из специальной прикладной программы.

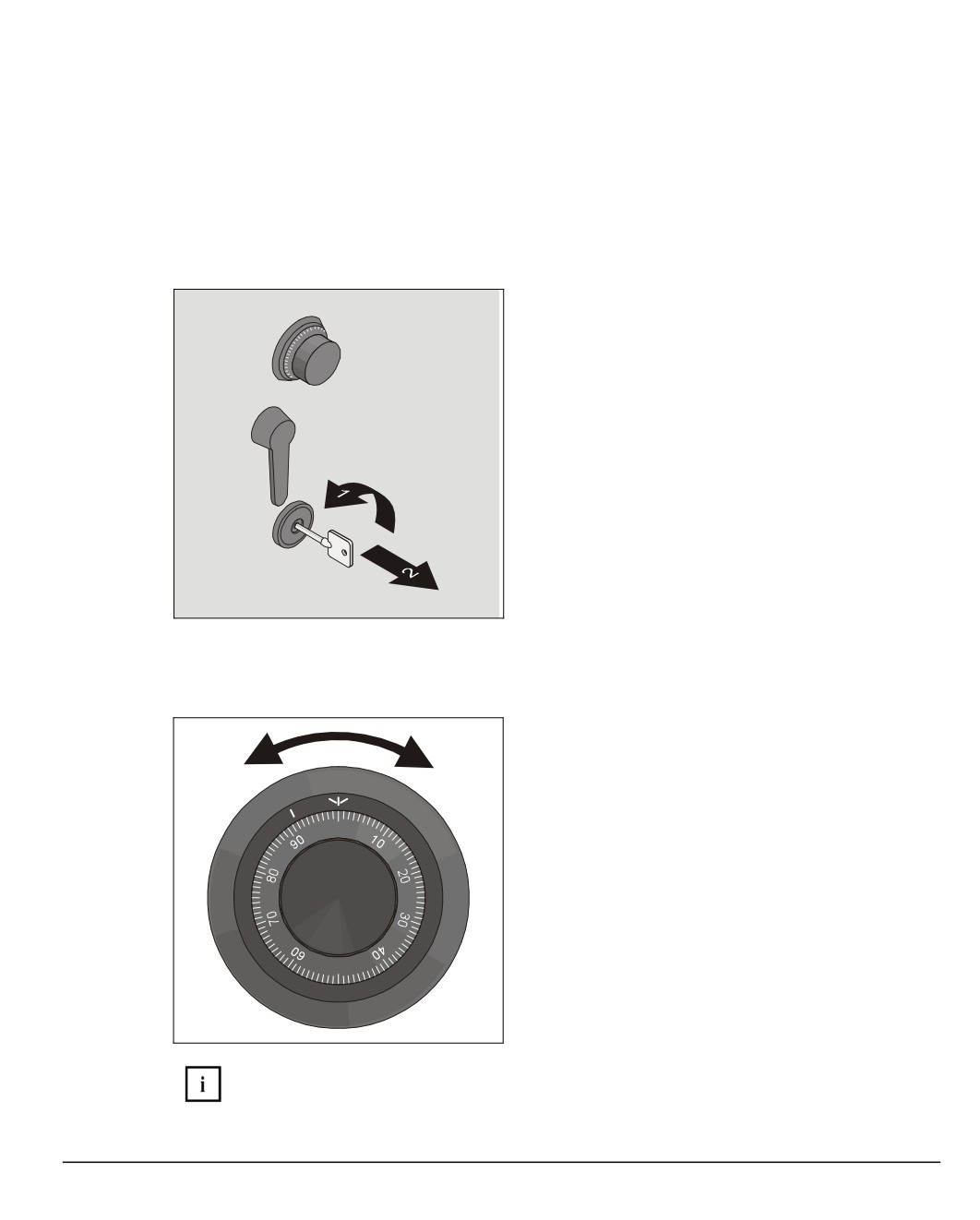

Поверните ключ до упора влево (1) и выньте

его из замка (2).

• Закройте заслонку замочной скважины ключевого замка (если имеется).

Изменение (сброс) числового кода

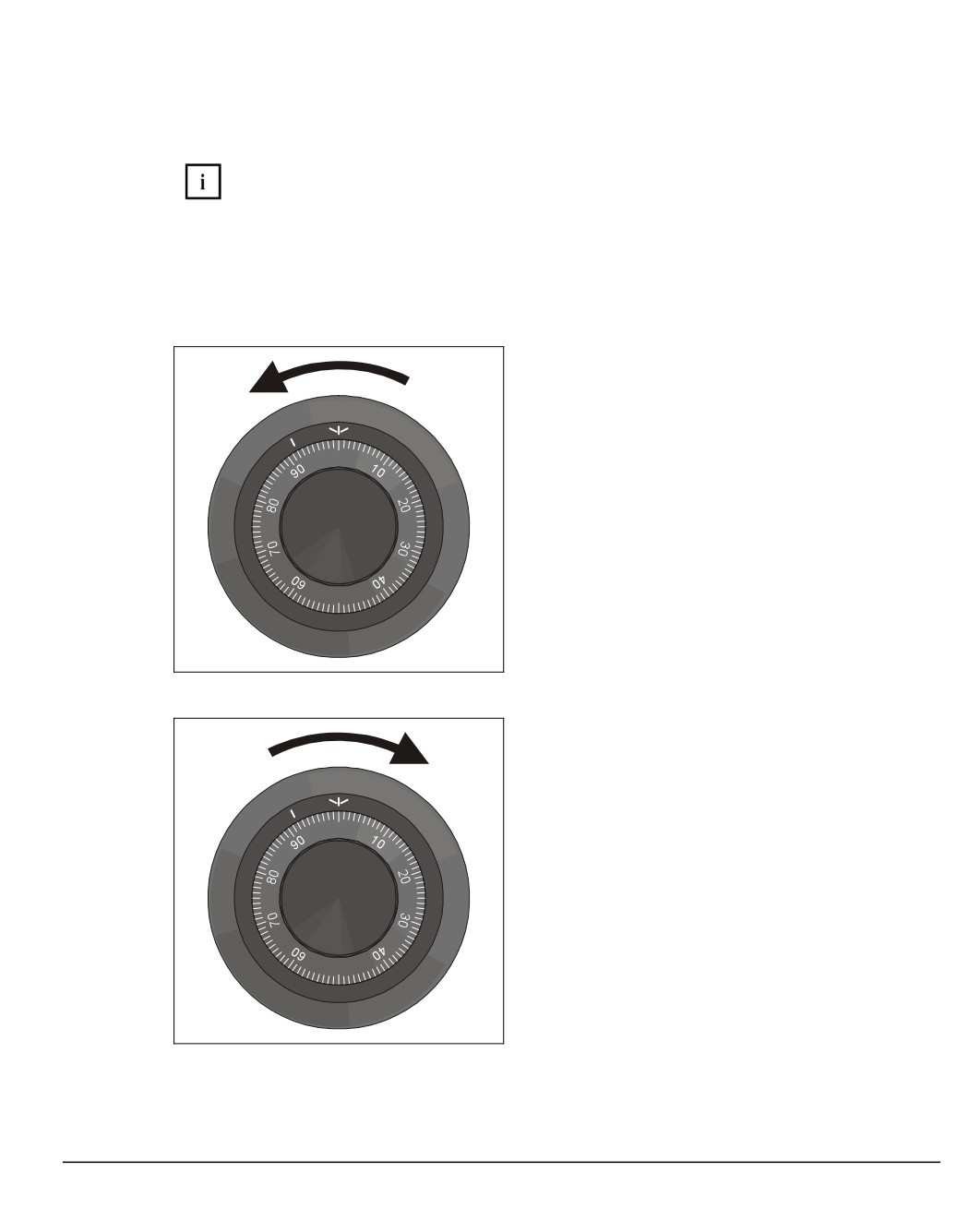

Поверните лимб комбинационного замка как

минимум на один полный оборот влево и

затем как минимум на 4 оборота вправо.

Для изменения числового кода требуется как минимум один полный оборот

влево и четыре оборота вправо.

Перенастройка ключевого и комбинационного замков

Управление банкоматом

Перенастройка ключевого и комбинационного замков

После инсталляции банкомата следует перенастроить ключевой замок на

три оригинальных ключа, а на комбинационном замке настроить новый или

выбранный Вами числовой код.

Сейф может быть оборудован либо комбинационным замком и ключевым

замком, либо двумя комбинационными замками (опция). Перенастройка

второго комбинационного замка производится в соответствии с описанием

для первого замка.

В качестве опции может быть также установлен электронный замок. В этом

случае руководствуйтесь прилагаемой к банкомату инструкцией

изготовителя.

3 оригинальных ключа:

Данные ключи предназначены для

открывания двери сейфа после инсталляции

банкомата.

Перенастройка ключевого замка

- Перед перенастройкой замка внимательно прочтите данный раздел.

- Перенастройка замка должна производиться при открытой двери сейфа.

Для открывания двери сейфа в зависимости от статуса инсталляции

должны выполняться действия, описанные в соответствующих разделах

(„Открывание / закрывание двери сейфа (с заводской настройкой)“ или

„Открывание / закрывание двери сейфа (после перенастройки замка)“).

- Ни в коем случае не используйте силу, не давите ни на замок, ни на ключ.

- Всегда храните ключи в надёжном месте.

- Если ключ был утерян или в течение определенного времени его не

могли найти, немедленно перенастройте замок, причём в каждом случае

на новый ключ, даже если оригинальные ключи (старые ключи) были

найдены.

Управление банкоматом

Перенастройка ключевого и комбинационного замков

Перенастройка

•

Откройте дверь сейфа и закройте ригельный запорный механизм (повернув

поворотную рукоятку вправо до упора). Поверните действительный ключ при

открытой двери сейфа против часовой стрелки до упора (закрывание) и

выньте его из замка.

Положение сервисного отверстия на внутренней стороне двери сейфа

зависит от используемого типа сейфа.

На следующих рисунках показаны возможные положения (1) заглушки или

откидной заслонки.

Положение сервисного отверстия на

внутренней стороне двери сейфа

зависит от используемого типа сейфа.

На следующих рисунках показаны

возможные положения (1) или (2)

заглушки или заслонки.

С внутренней стороны двери сейфа снимите

заглушку сервисного отверстия или отведите

в сторону заслонку, закрывающую сервисное

отверстие.

• Нажмите кнопку, находящуюся за заглушкой или заслонкой, и удерживайте её в

нажатом состоянии.

• Снова вставьте старый ключ и поверните его по часовой стрелке до упора

(открывание; ок. 180°). Затем отпустите кнопку и выньте ключ (не поворачивая

его ещё раз!).

• Вставьте новый ключ и поверните его против часовой стрелки до упора

(закрывание; ок. 180 °). Выньте ключ из замка.

Ваш замок перенастроен на новый ключ.

Прежде чем закрыть дверь сейфа, как минимум 3 раза проверьте

безукоризненность работы замка с новым ключом.

Перенастройка ключевого и комбинационного замков

Управление банкоматом

Перенастройка комбинационного замка

Вращайте лимб медленно и равномерно. Ни в коем случае не прилагайте

силу и не вращайте лимб в обратном направлении, если ‚промахнулись’

мимо нужного числа. Начните всё сначала. Подсчитывайте не количество

оборотов, а частоту, с которой числа появляются под меткой открывания.

Маркировка на комбинационном замке

1 = метка переключения

2 = метка открывания

• Откройте замок, используя соответствующий числовой код (см. раздел

„Открывание / закрывание двери сейфа (с заводской настройкой)“ или

„Открывание / закрывание двери сейфа (после перенастройки замка)“).

• Откройте дверь сейфа.

• Закройте замок при открытой двери сейфа.

• Теперь установите имеющийся числовой код на метке переключения. При этом

третье, т.е. последнее число комбинации должно оставаться на метке

переключения.

Управление банкоматом

Перенастройка ключевого и комбинационного замков

Положение сервисного отверстия на

внутренней стороне двери сейфа

зависит от используемого типа сейфа.

На следующих рисунках показаны

возможные положения (1) или (2)

сервисного отверстия для ключа для

перенастройки.

Вставьте прилагаемый ключ для

перенастройки до упора в сервисное

отверстие на внутренней стороне двери

сейфа.

Поверните ключ для перенастройки на 90°

против часовой стрелки.

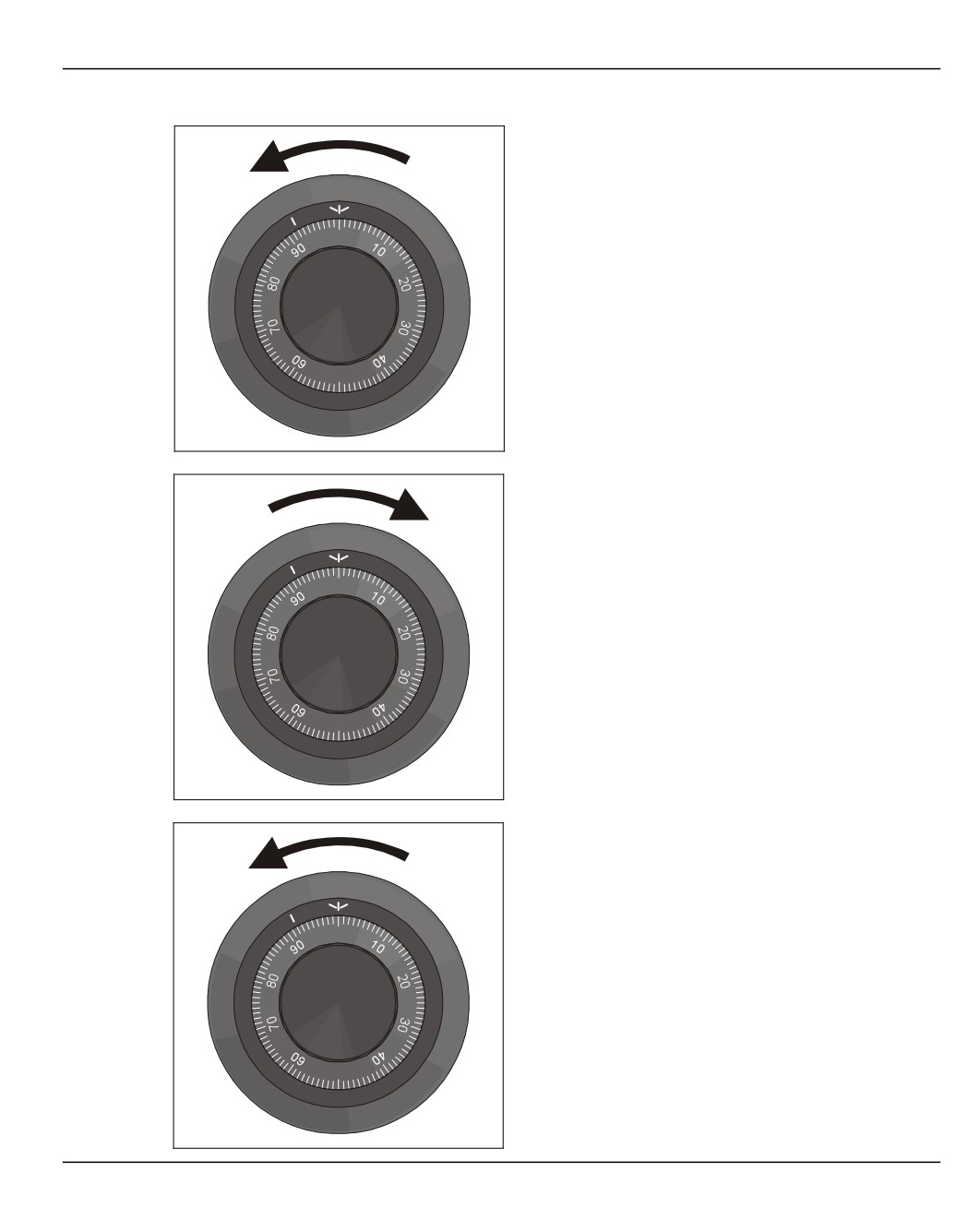

Задание нового кода, состоящего из трёх чисел, например 60 - 33 - 43

Дверь сейфа должна оставаться открытой до тех пор, пока новая

комбинация не будет успешно проверена как минимум 3 раза. Третье число

комбинации не должно находиться в интервале между 95 и 20.

• Вращайте лимб влево до тех пор, пока число ‚60‘ не появится под меткой

переключения 4-й раз.

• Вращайте лимб вправо до тех пор, пока число ‚33‘ не появится под меткой

переключения 3-й раз.

• Вращайте лимб влево до тех пор, пока число ‚43‘ не появится под меткой

переключения 2-й раз.

• Поверните ключ для перенастройки на 90° по часовой стрелке (исходное

положение) и выньте его из замка.

• Проверьте новый числовой код под меткой открывания при открытой двери

сейфа как минимум 3 раза.

Новый код настроен.

Проверьте новый числовой код под меткой открывания при открытой двери

сейфа как минимум 3 раза.

Открывание / закрывание сейфа (после перенастройки замка)

Управление банкоматом

Открывание / закрывание сейфа (после перенастройки

замка)

Сейф может быть оборудован либо комбинационным замком и ключевым

замком, либо двумя комбинационными замками (опция). Открывание

второго комбинационного замка производится в соответствии с описанием

для первого замка.

В качестве опции может быть также установлен электронный замок. В этом

случае руководствуйтесь прилагаемой к банкомату инструкцией

изготовителя.

К банкомату прилагаются три оригинальных ключа для открывания и закрывания

двери сейфа после инсталляции банкомата:

3 оригинальных ключа:

Данные ключи предназначены для

открывания двери сейфа после инсталляции

банкомата.

Открывание двери сейфа

• Запустите специальную прикладную программу.

• Вызовите функцию для выполнения требуемого действия на банкомате

ProCash 2050xe.

При подключении сейфа к устройству сигнализации функции открывания

сейфа или сброса комбинации могут быть заблокированы. В этом случае

необходимо сначала отключить готовность сигнализации о взломе.

Открывание комбинационного замка с кодом, состоящим из трёх чисел

Вращайте лимб медленно и равномерно. Ни в коем случае не прилагайте

силу и не вращайте лимб в обратном направлении, если ‚промахнулись’

мимо нужного числа. Начните всё сначала. Подсчитывайте не количество

оборотов, а частоту, с которой числа появляются под меткой открывания.

Управление банкоматом

Открывание / закрывание сейфа (после перенастройки замка)

Вращайте лимб влево до тех пор, пока 1-е

число не появится под меткой открывания

4-й раз.

Вращайте лимб вправо до тех пор, пока 2-е

число не появится под меткой открывания

3-й раз.

Вращайте лимб влево до тех пор, пока 3-е

число не появится под меткой открывания

2-й раз.

Открывание / закрывание сейфа (после перенастройки замка)

Управление банкоматом

Поверните лимб вправо до упора.

Тем самым снимается блокировка

комбинационного замка.

• Отведите в сторону заслонку замочной скважины ключевого замка (если

имеется).

Вставьте оригинальный ключ в замок и

поверните вправо до упора.

Управление банкоматом

Открывание / закрывание сейфа (после перенастройки замка)

Поверните поворотную рукоятку влево до

упора и откройте дверь сейфа.

содержание .. 2 3 4 5 ..
