Реджект-/ретракт-кассета

Диспенсер (CMD-V4) - горизонтальная выдача

Реджект-/ретракт-кассета

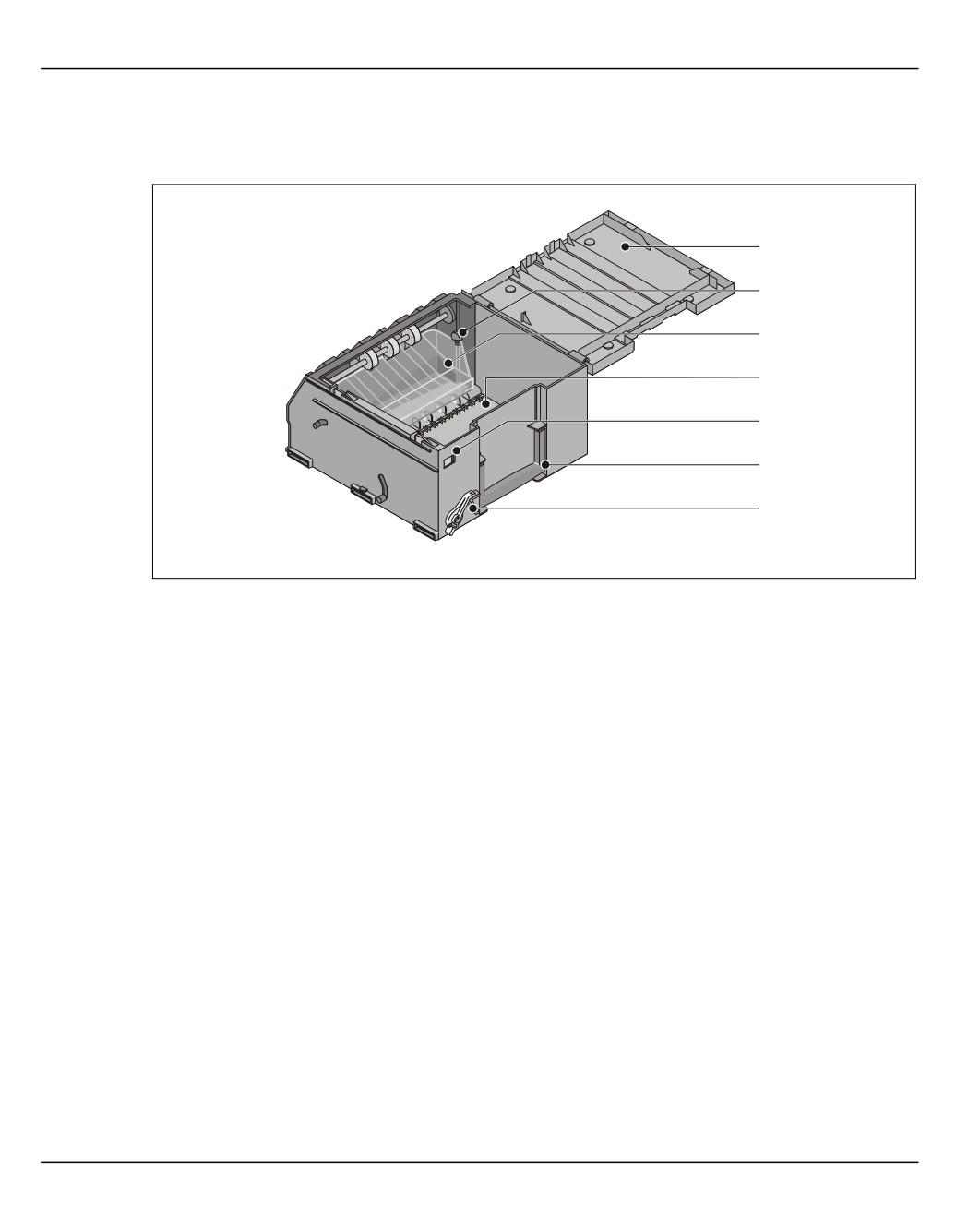

1 Крышка кассеты

5 Индикатор функционирования,

2 Рычаг ретракт-отсека

синий/зелёный

3 Ретракт-отсек

6 Ручка кассеты

4 Реджект-отсек

7 Поворотная рукоятка (опционально замок)

Диспенсер (CMD-V4) - горизонтальная выдача

Выемка кассеты

Перед выемкой кассеты должна быть завершена текущая транзакция.

Порядок действий при выемке кассеты выдачи денег такой же, как и в

случае выемки реджект-/ретракт-кассеты.

Перед выемкой кассеты выдачи денег во всех случаях необходимо в

первую очередь извлечь реджект-/ретракт-кассету.

• Запустите специальную прикладную программу (см. главу „Управление

банкоматом“, раздел „Вызов специальной прикладной программы банкомата“).

• Откройте дверь сейфа (см. главу „Управление банкоматом“, раздел „Открывание

/ закрывание двери сейфа (с заводской настройкой)“ или „Открывание /

закрывание двери сейфа (после перенастройки замка)“).

Выемка кассет диспенсера CMD-V4 производится в следующем порядке:

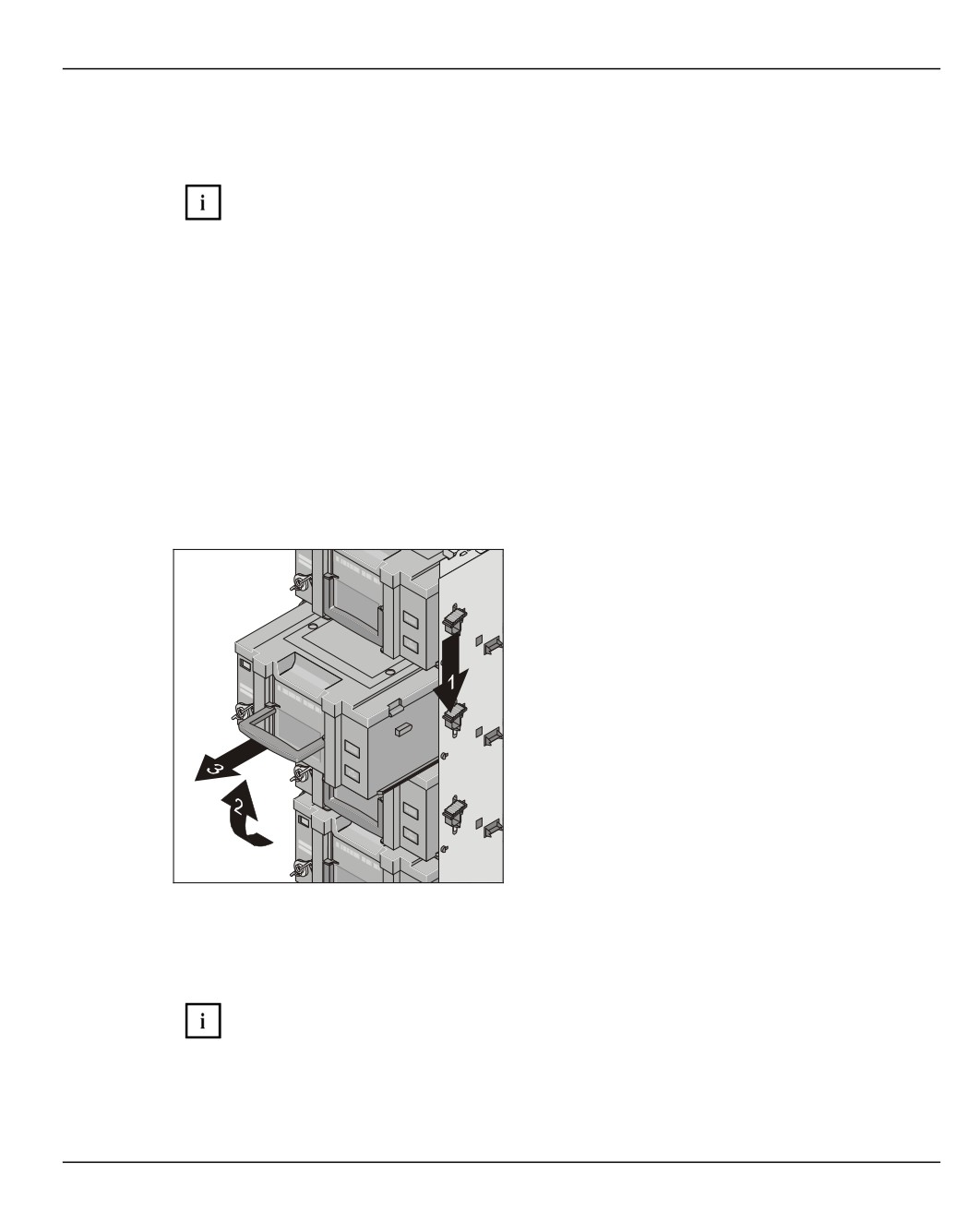

Нажмите вниз зелёную деблокирующую

кнопку на правой стороне кассеты (1).

Деблокированная кассета автоматически

выскакивает на несколько сантиметров в

направлении позиции выемки.

Поверните ручку кассеты вверх (2) и выньте

кассету за ручку (3) из CMD-V4. При этом

придерживайте свободной рукой кассету

снизу.

Транспортировка кассеты

При транспортировке берегите кассету(ы) от повреждений и падения.

Открывание кассеты

Диспенсер (CMD-V4) - горизонтальная выдача

Открывание кассеты

Порядок открывания кассеты выдачи денег такой же, как и в случае

открывания реджект-/ретракт-кассеты.

• Выньте кассету (см. раздел „Выемка кассеты“).

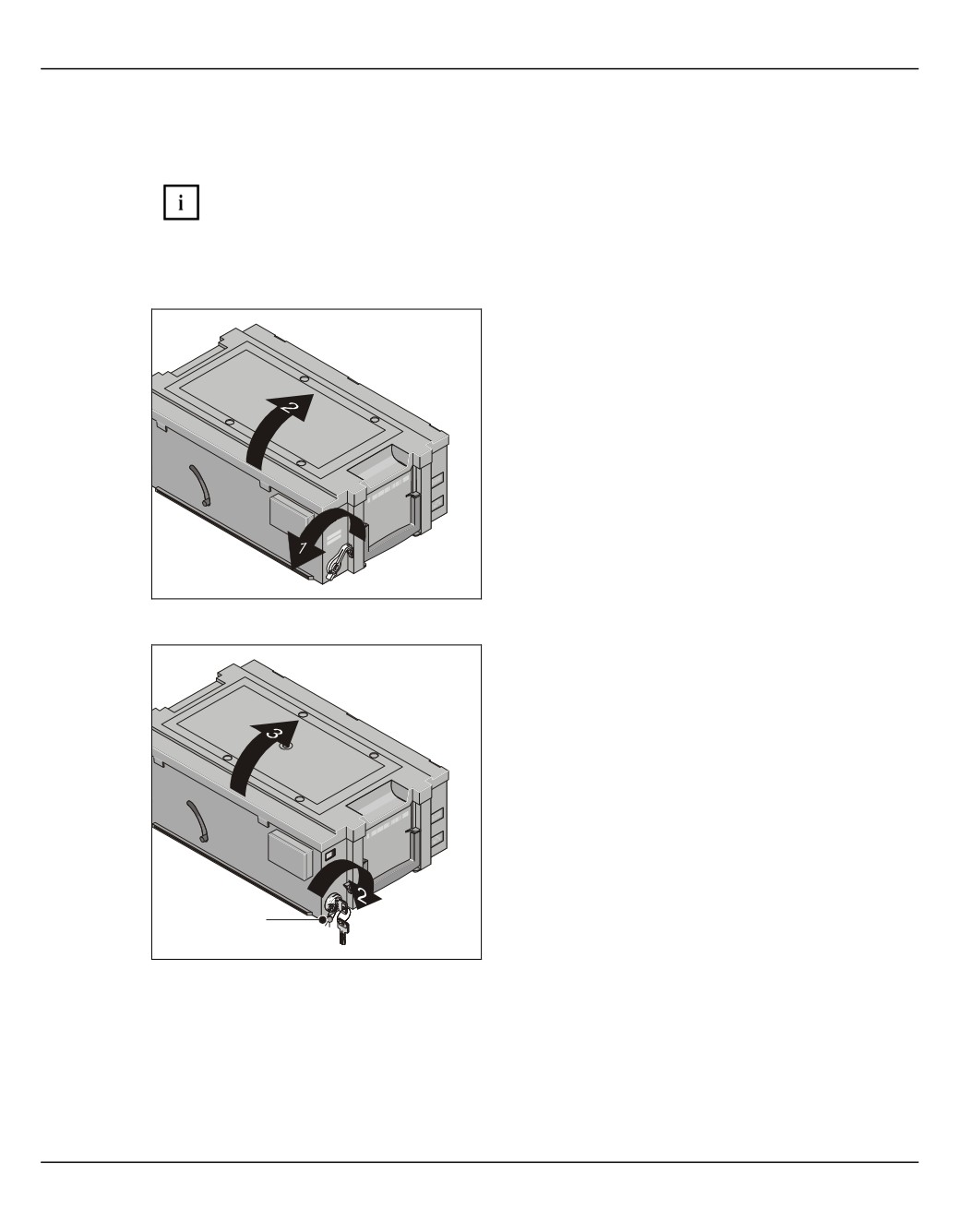

В случае кассеты без замка поверните

зелёную поворотную рукоятку в

направлении стрелки (1) и откиньте крышку

кассеты в направлении стрелки (2).

В случае кассеты с пломбируемым замком

удалите пломбу (1). Вставьте ключ в замок,

поверните ключ до упора вправо (2) и

откиньте крышку кассеты в направлении

стрелки (3).

Диспенсер (CMD-V4) - горизонтальная выдача

Опорожнение реджект-/ретракт-кассет

Реджект-/ретракт-кассета разделена на реджект- и ретракт-отсеки.

В ретракт-отсек возвращаются банкноты, выданные банкоматом, но не взятые

клиентом. В реджект-отсеке скапливаются банкноты, отделённые в результате

неправильного или пробного отделения.

• Выньте и откройте кассету (см. раздел „Открывание кассеты“).

Вы можете вынуть банкноты из реджект-

отсека кассеты.

Для опорожнения ретракт-отсека поверните

зелёный рычаг ретракт-отсека до упора в

направлении стрелки (1) и придержите его в

нажатом положении. Другой рукой Вы

можете вынуть банкноты из ретракт-

отсека (2).

Настройка датчика мин. количества банкнот Диспенсер (CMD-V4) - горизонтальная выдача

Настройка датчика мин. количества банкнот

Кассеты выдачи денег могут быть опционально оснащены так называемым

датчиком минимального количества банкнот.

При наличии данной функции микровыключатель сообщает подключённому

устройству о том, что в кассете осталось только определенное количество банкнот.

Для настройки на требуемый остаток банкнот выполните следующие действия:

• Выньте и откройте кассету (см. раздел „Открывание кассеты“).

• При необходимости выньте имеющиеся банкноты.

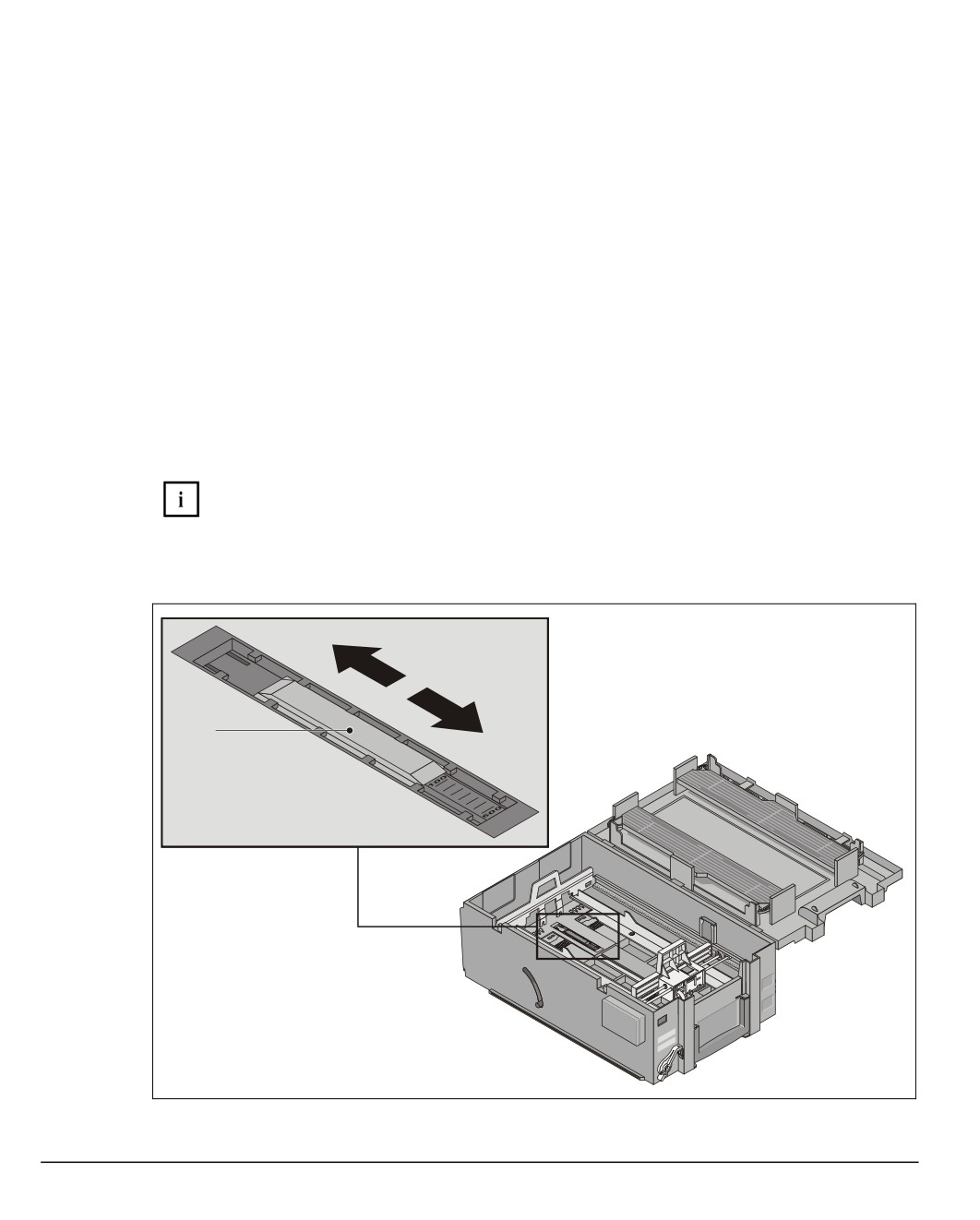

• Установите шибер (1) вручную (см. стрелки) на требуемый остаток банкнот.

Остаток банкнот может регулироваться зелёным механическим шибером (1)

в диапазоне от 50 до 550 (шаг = 50).

Настройка ‚0’ означает: функция деактивирована.

Пример приведен для настройки на 100 банкнот.

Диспенсер (CMD-V4) - горизонтальная выдача

Настройка ширины банкнот

Настройка ширины банкнот необходима при первом вводе в эксплуатацию,

при изменении вида валюты или номинала купюр в кассете.

• Выньте и откройте кассету (см. раздел „Открывание кассеты“).

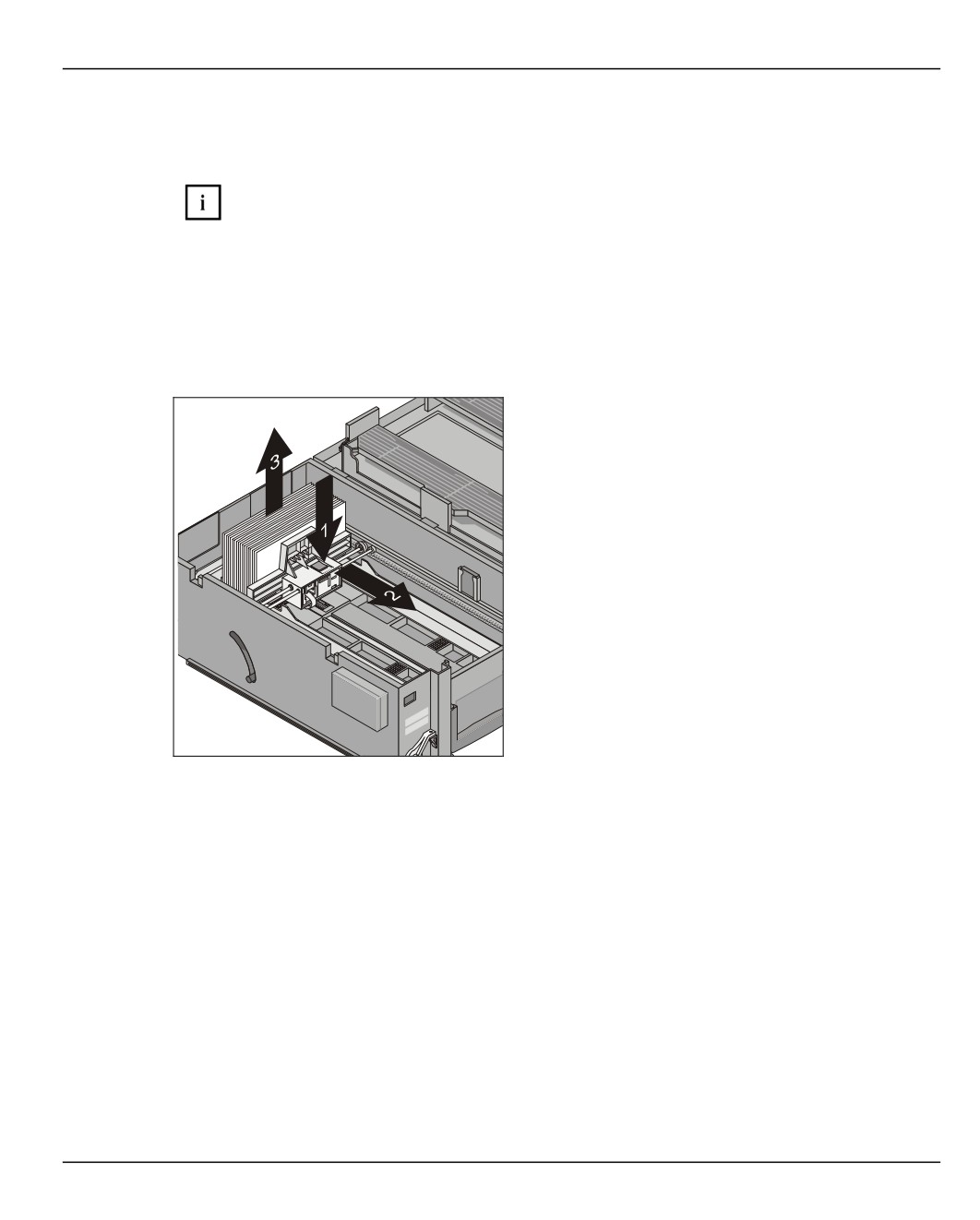

Выемка банкнот

Нажмите на зелёный кнопочный

фиксатор (1) и одновременно слегка

продвиньте вперёд прижимную каретку,

чтобы снять блокировку механизма

возврата.

Продвиньте прижимную каретку до

середины (2). Выньте банкноты (3).

Настройка ширины банкнот

Диспенсер (CMD-V4) - горизонтальная выдача

Снятие направляющей банкнот

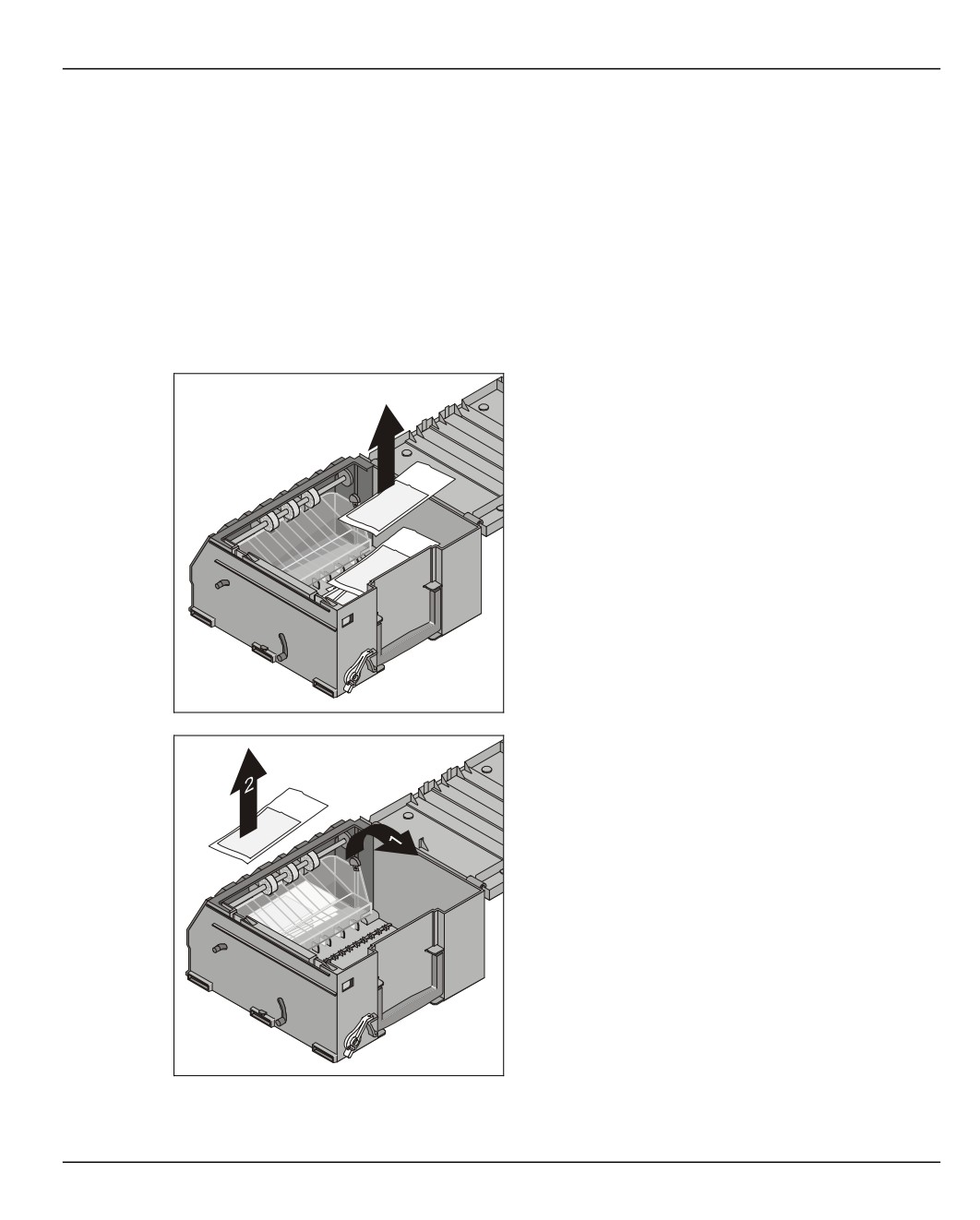

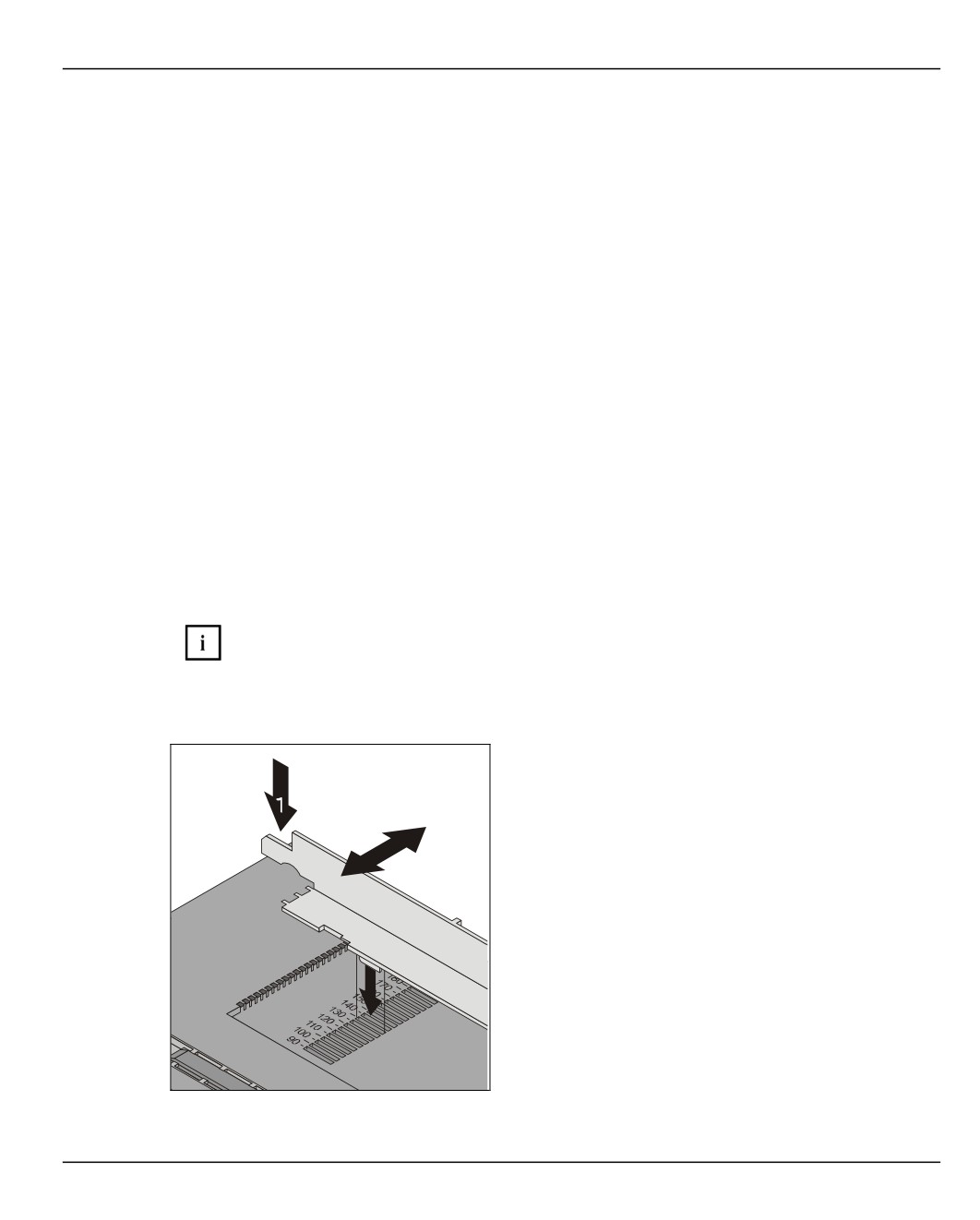

• Оттягивайте горизонтально лежащую накладку (1) на конце направляющей

банкнот вверх до тех пор, пока фиксирующий выступ (2) не окажется над

перегородкой. Одновременно с этим нажмите большим пальцем другой руки на

выступ (3) в направлении стороны ручки кассеты.

Порядок действий одинаков для правой и для левой направляющей

банкнот.

Если снятие направляющей банкнот затруднено, выполните следующие действия:

• Оттягивайте плоско лежащую накладку (1) на конце направляющей банкнот

вверх до тех пор, пока фиксирующий выступ (2) не окажется над перегородкой

(см. рисунок в разделе „Снятие направляющей банкнот“).

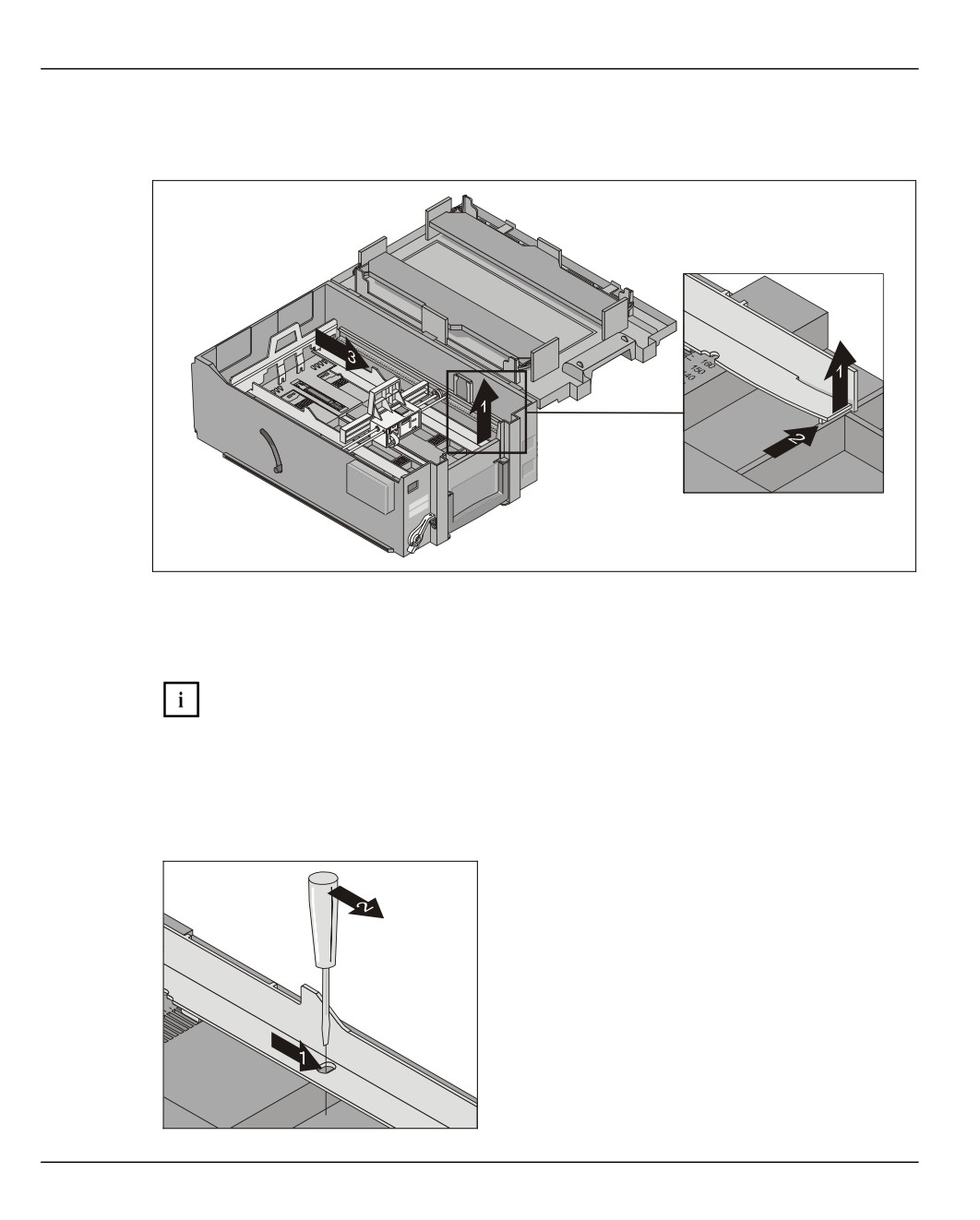

Вставьте отвёртку в отверстие

направляющей банкнот (1) и, наклонив

отвертку в направлении стрелки, снимите

направляющую (2).

Диспенсер (CMD-V4) - горизонтальная выдача

Настройка ширины банкнот

Снятие направляющей банкнот -ширина банкнот менее 110 мм

Если размер фиксации направляющей банкнот настроен на величину менее

110 мм, действуйте в следующем порядке:

• Сдвиньте прижимную каретку примерно до середины кассеты (см. раздел

„Выемка банкнот“).

• Оттягивайте горизонтально лежащую накладку (1) на конце направляющей

банкнот вверх до тех пор, пока фиксирующий выступ (2) не окажется над

перегородкой. Одновременно с этим нажмите большим пальцем другой руки на

выступ (3) в направлении стороны ручки кассеты (см. раздел „Снятие

направляющей банкнот“).

• Сдвиньте прижимную каретку до упора вперёд в сторону вывода банкнот.

• Слегка приподнимите конец направляющей банкнот и прижмите его в

направлении‚ наружу к боковой стенке кассеты. В этом положении Вы можете

передвинуть прижимную каретку к стороне ручки кассеты.

• Выньте направляющую с противоположного конца.

Вставка направляющей банкнот

Следующие рисунки относятся к банкнотам шириной 133 мм.

Этим обусловливается настройка размера фиксации на 135 мм.

Порядок действий одинаков для правой и для левой направляющей банкнот.

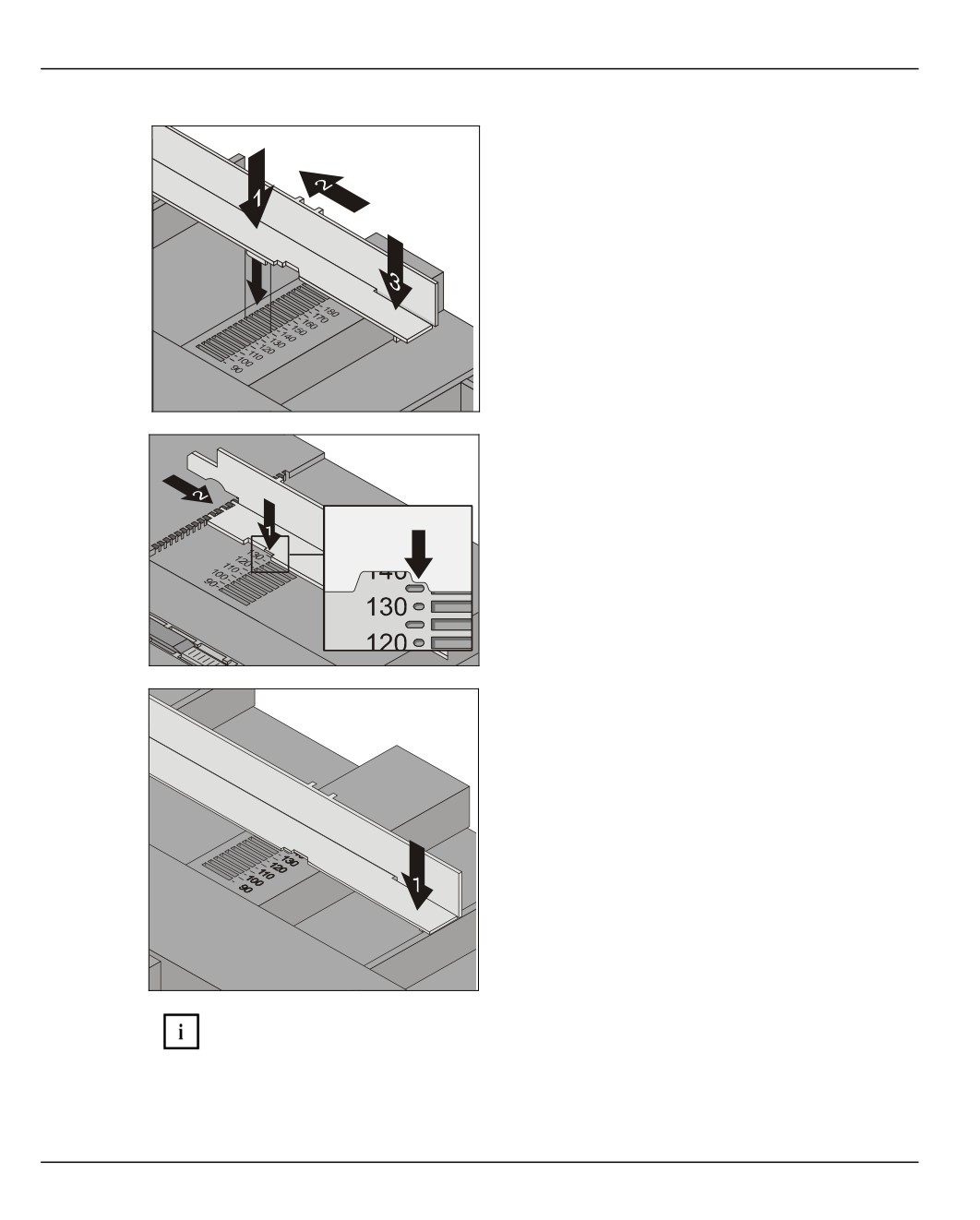

Прежде всего установите направляющую

банкнот на стороне вывода банкнот в

соответствующем фиксирующем пазе;

выступ (1) направляющей банкнот

сдвигается при этом под кромку рычага

возврата.

Настройка ширины банкнот

Диспенсер (CMD-V4) - горизонтальная выдача

Затем вставьте направляющую в

соответствующий фиксирующий паз на

стороне ручки кассеты. Прижмите вниз

направляющую банкнот (1) в зоне фиксации

и одновременно с этим сдвиньте её в

направлении вывода банкнот (2). После

этого прижмите накладку (3) вниз до её

фиксации.

Направляющая банкнот установлена

правильно, если в маленькой выемке (1)

обеспечен заданный размер фиксации и

направляющая правильно

зафиксирована (2).

Накладка (1) направляющей банкнот должна

лежать плоско.

Следите за тем, чтобы обе направляющие банкнот во всех четырёх

позициях имели одинаковую настройку по ширине.

Диспенсер (CMD-V4) - горизонтальная выдача

Настройка ширины банкнот

Если у Вас нет информации о размерах банкнот, то можно их измерить.

Определенную таким образом величину в мм округлите в большую сторону и

вставьте направляющую в соответствующий фиксирующий паз (метка на шкале).

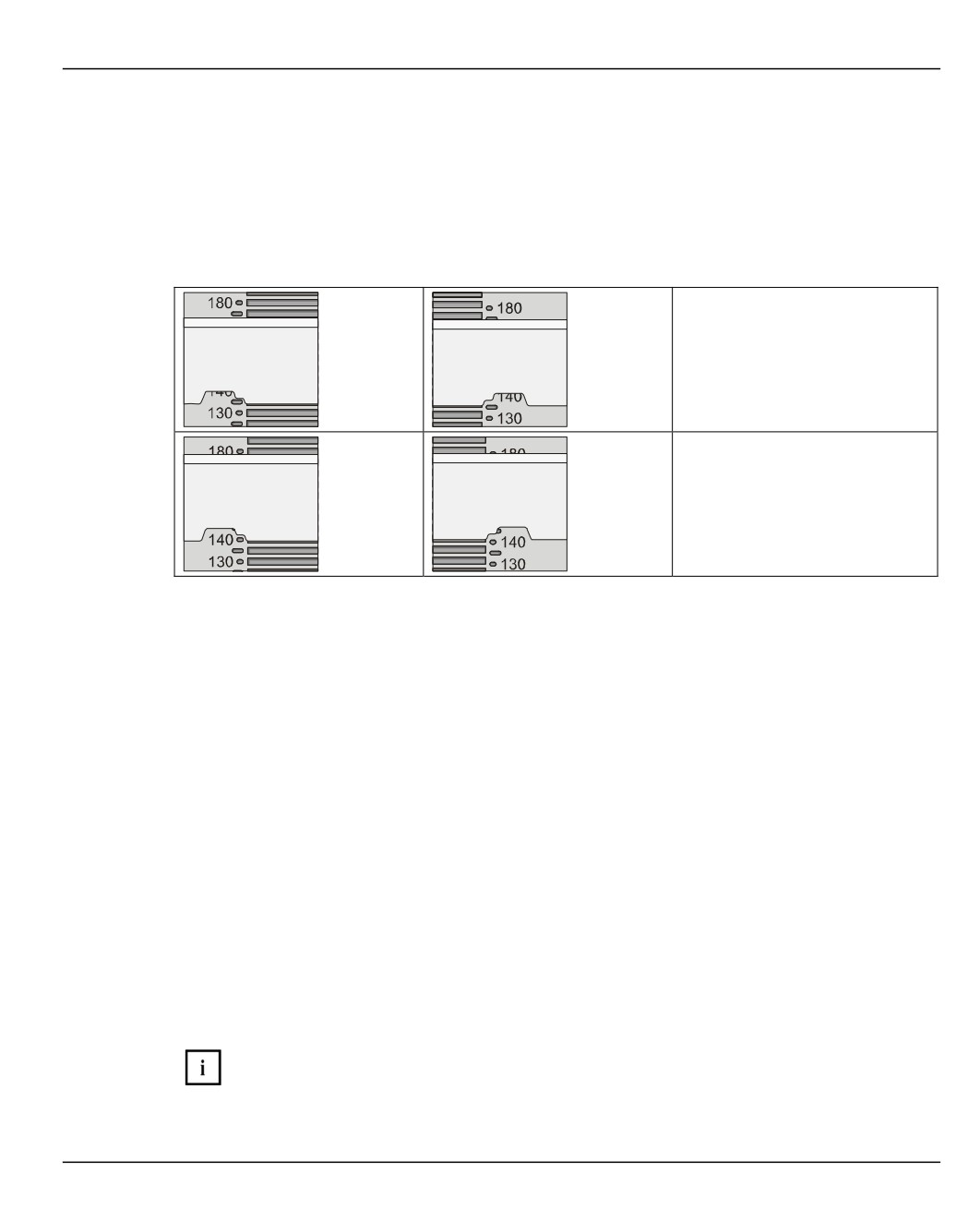

Примеры настройки направляющей банкнот:

Сторона вывода

Сторона ручки кассеты

Ширина банкнот 133 мм -

Настройка направляющей

банкнот на размер

фиксации 135 мм

Ширина банкнот 137 мм -

Настройка направляющей

банкнот на размер

фиксации (метка на шкале)

140 мм

Вставка направляющей банкнот - ширина банкнот менее 110 мм

При ширине банкноты менее 110 мм действуйте в следующем порядке:

• Отодвиньте прижимную каретку до упора в сторону ручки кассеты (см. раздел

„Выемка банкнот“).

• Вставьте направляющую банкнот спереди (сторона вывода банкнот) и прижмите

направляющую с задней стороны (сторона ручки кассеты) в направлении

‚наружу’ к боковой стенке кассеты.

• Прижмите направляющую банкнот в её средней части.

• Сдвиньте прижимную каретку к средней части кассеты и вставьте

направляющую на заднем участке кассеты. Прижмите накладку вниз до её

фиксации.

После загрузки банкнот расстояние до направляющих устанавливается

автоматически.

Настройка высоты банкнот

Диспенсер (CMD-V4) - горизонтальная выдача

Настройка высоты банкнот

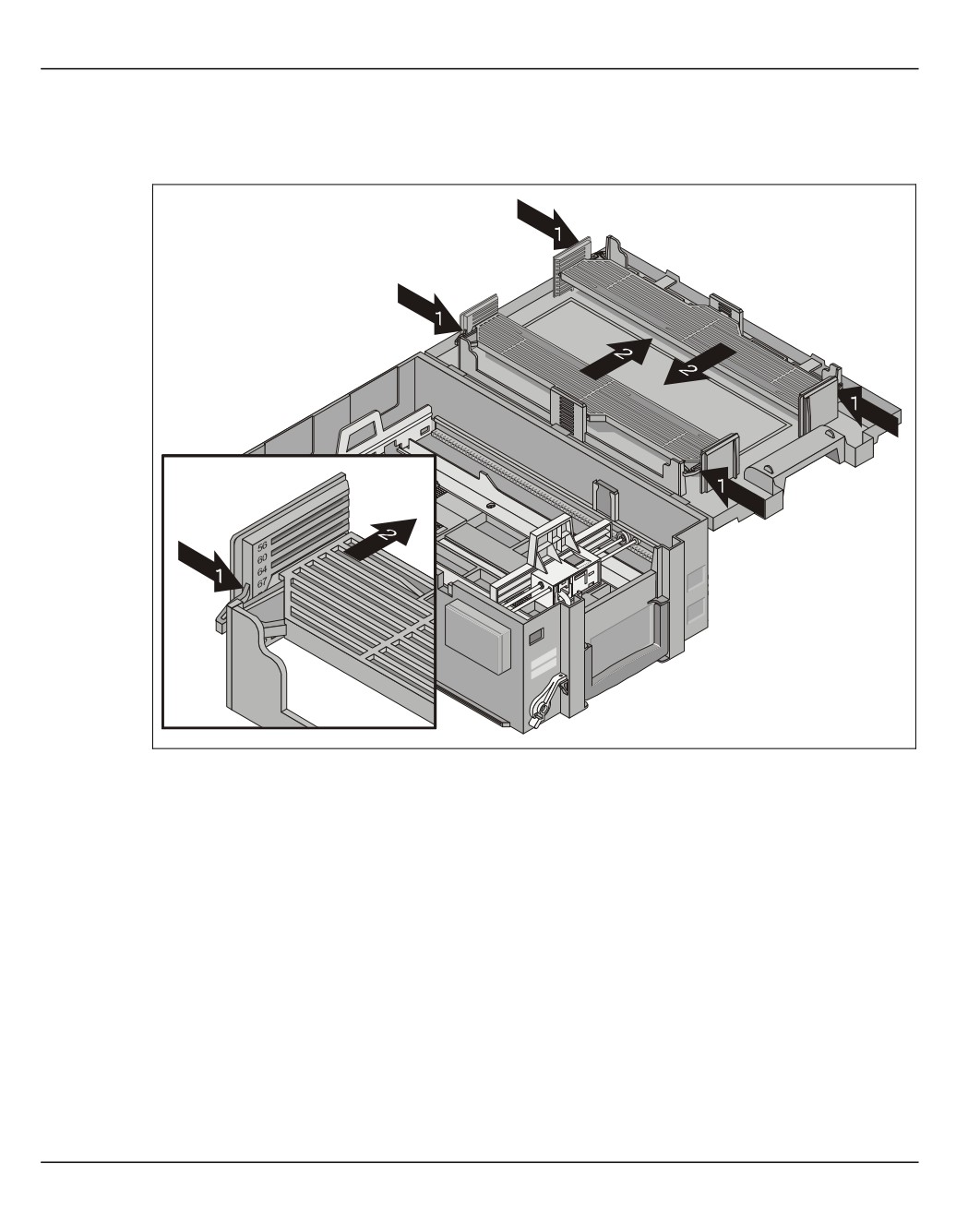

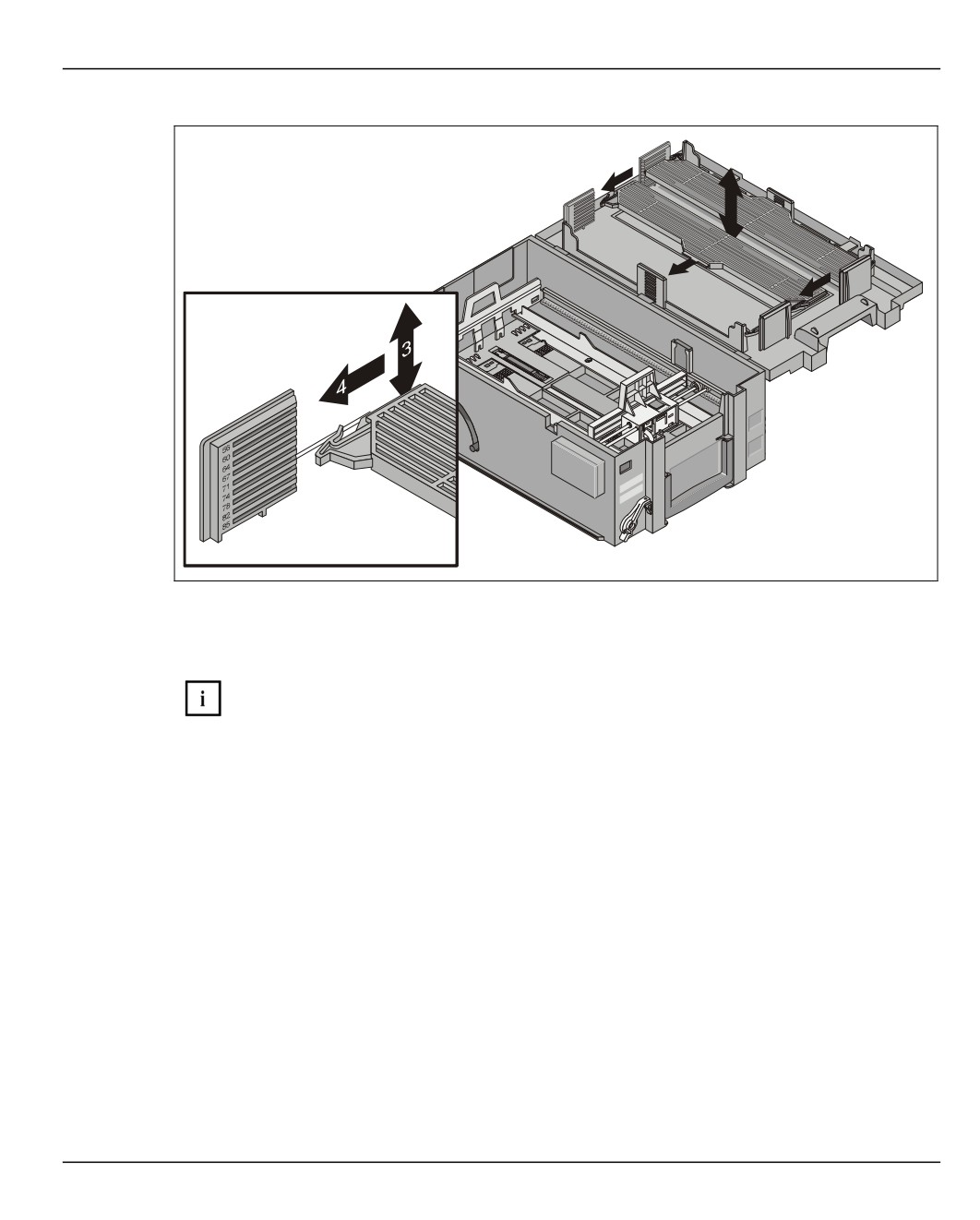

• Нажмите на оба фиксирующих выступа (1) в направлении вовнутрь и выньте

вкладыш (2) в направлении средней части крышки кассеты.

Диспенсер (CMD-V4) - горизонтальная выдача

Настройка высоты банкнот

• Настройте заданную высоту банкнот (3) и задвиньте вкладыши (4) до их

фиксации.

Следите за тем, чтобы вкладыши во всех шести позициях имели

одинаковую настройку высоты банкнот.

Если у Вас нет информации о заданных размерах, можно измерить банкноты.

Найденную величину в мм округлите в большую сторону и вставьте вкладыши в

паз, соответствующий значению метки на шкале.

Примеры:

Высота банкнот 72 мм -настройка вкладыша на метку шкалы 74 мм

Заполнение кассет выдачи денег

Диспенсер (CMD-V4) - горизонтальная выдача

Заполнение кассет выдачи денег

Для заполнения кассеты выдачи денег необходимо выполнить следующие

операции:

− Подготовка кассеты выдачи денег

− Подготовка пачек банкнот

− Укладка пачек банкнот

Все банкноты, соответствующие требованиям центрального банка страны,

пригодны для использования в кассете выдачи денег.

Для обеспечения бесперебойной выдачи денег заполняйте кассету только

тщательно обработанными и отсортированными пачками банкнот безупречного

качества.

Подготовка кассеты выдачи денег

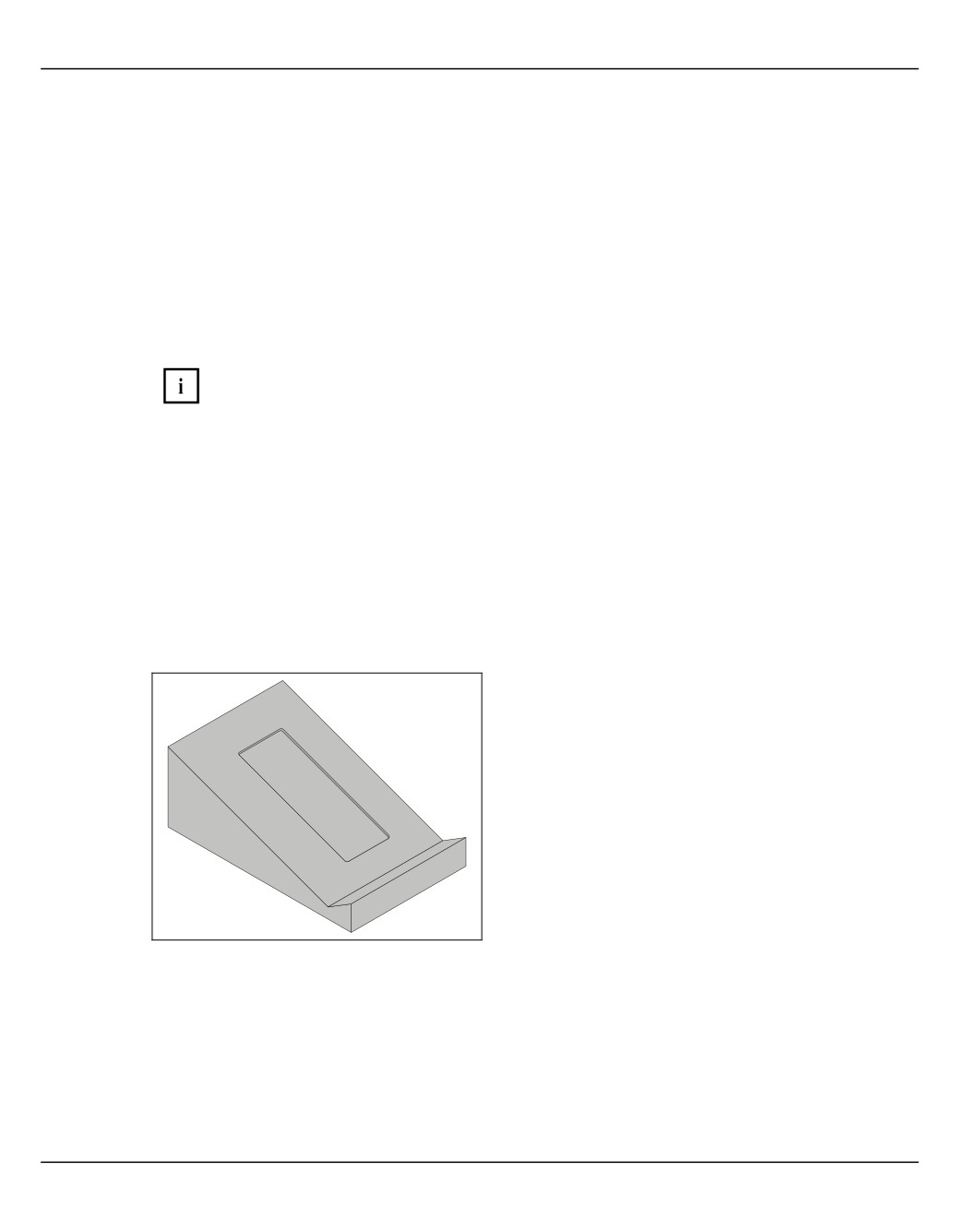

При заполнении кассеты выдачи денег пользуйтесь вспомогательным загрузочным

приспособлением, представленным на рисунке.

Вспомогательное загрузочное

приспособление облегчает процесс загрузки

и препятствует опрокидыванию вложенных

банкнот / пачек банкнот.

(Номер заказа для вспомогательного

загрузочного приспособления: 7595300720)

Диспенсер (CMD-V4) - горизонтальная выдача

Заполнение кассет выдачи денег

Выньте кассету выдачи денег из CMD-V4

(см. раздел „Выемка кассеты“).

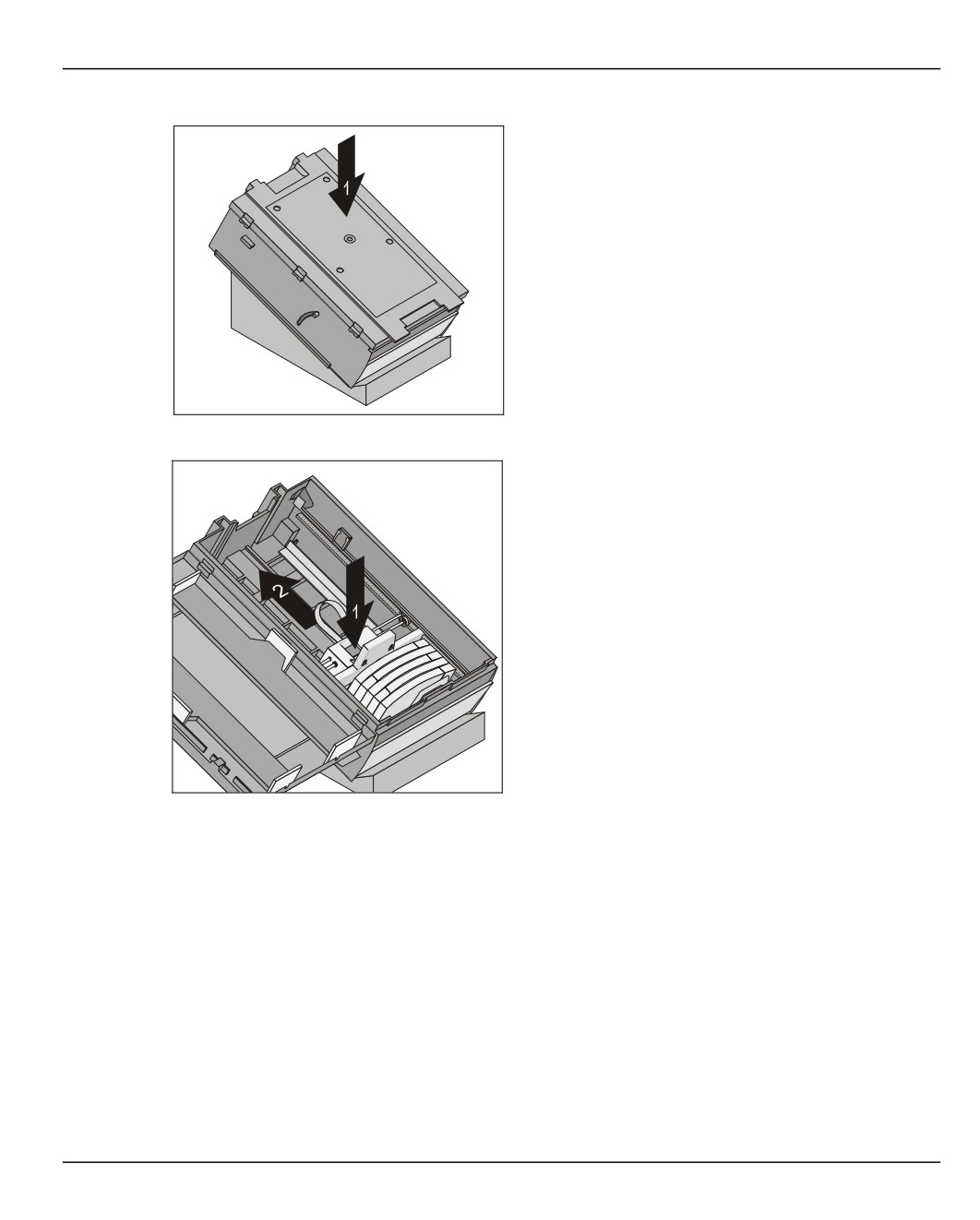

Поставьте кассету выдачи денег (1) на

загрузочное приспособление, как показано

на рисунке, и откройте крышку кассеты (см.

раздел „Открывание кассеты“).

Нажмите на зелёный кнопочный

фиксатор (1) и слегка продвиньте вперёд

прижимную каретку, чтобы снять блокировку

механизма возврата.

Затем отодвиньте прижимную каретку до

верхнего края кассеты в сторону ручки

кассеты (2).

• Настройте датчик минимального количества банкнот (при наличии) на

требуемый остаток банкнот (см. раздел „Настройка датчика мин. количества

банкнот“).

• Заполните кассету выдачи денег. Соблюдайте при этом требования и указания,

содержащиеся в следующих разделах.

Заполнение кассет выдачи денег

Диспенсер (CMD-V4) - горизонтальная выдача

Подготовка пачек банкнот

Перед укладкой банкнот в кассету выдачи денег необходимо проверить банкноты

на наличие повреждений.

Отсортируйте поврежденные банкноты и удалите скрепки, иголки и другие

посторонние предметы.

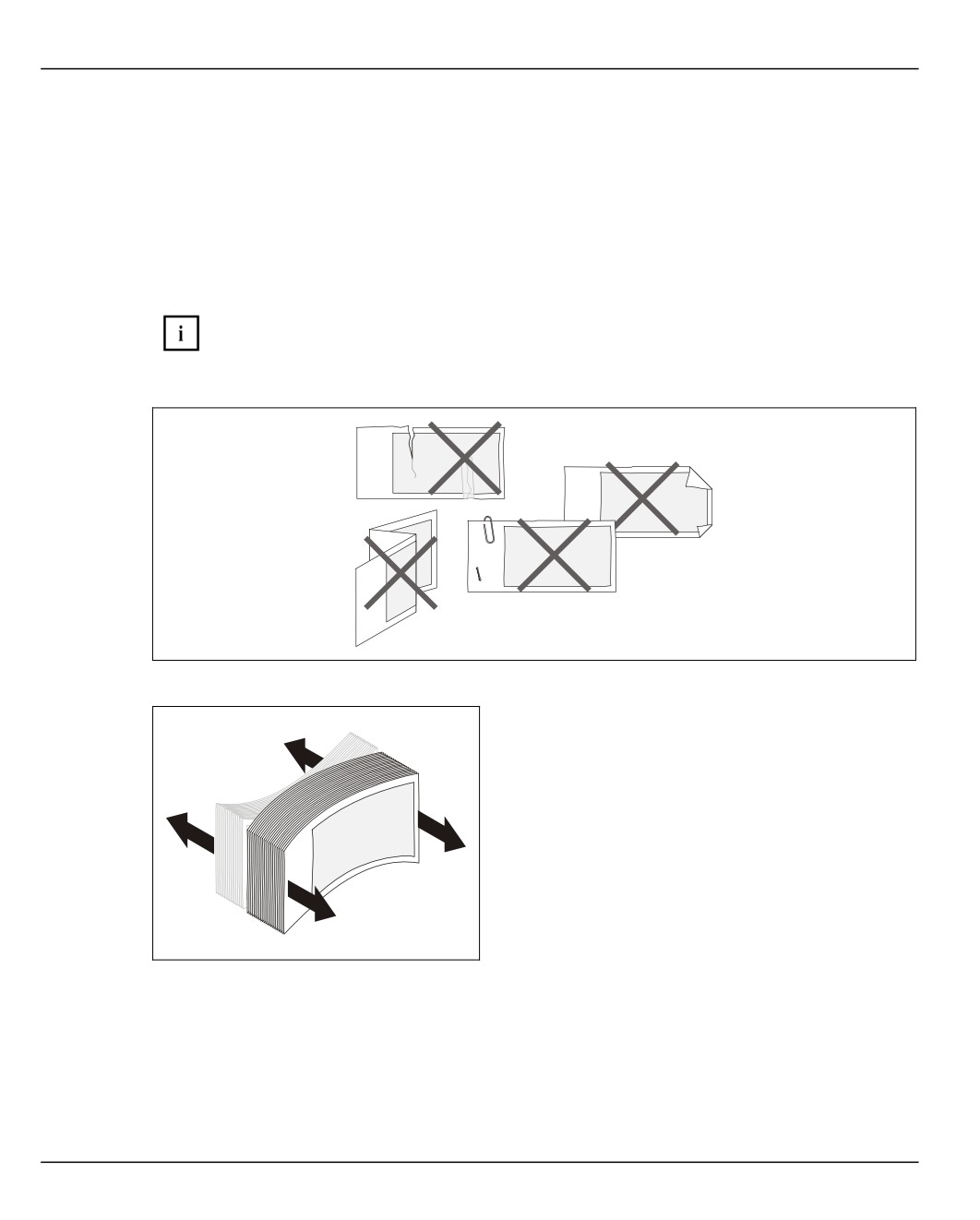

Не допускаются к использованию следующие банкноты: порванные,

склеенные, с подогнутыми углами, согнутые, а также купюры, скреплённые

скобками или скрепками.

Необходимо разъединить края новых

банкнот / пачек банкнот. Аккуратно

расправьте веером банкноты в пачке и

несколько раз перегните её.

Диспенсер (CMD-V4) - горизонтальная выдача

Заполнение кассет выдачи денег

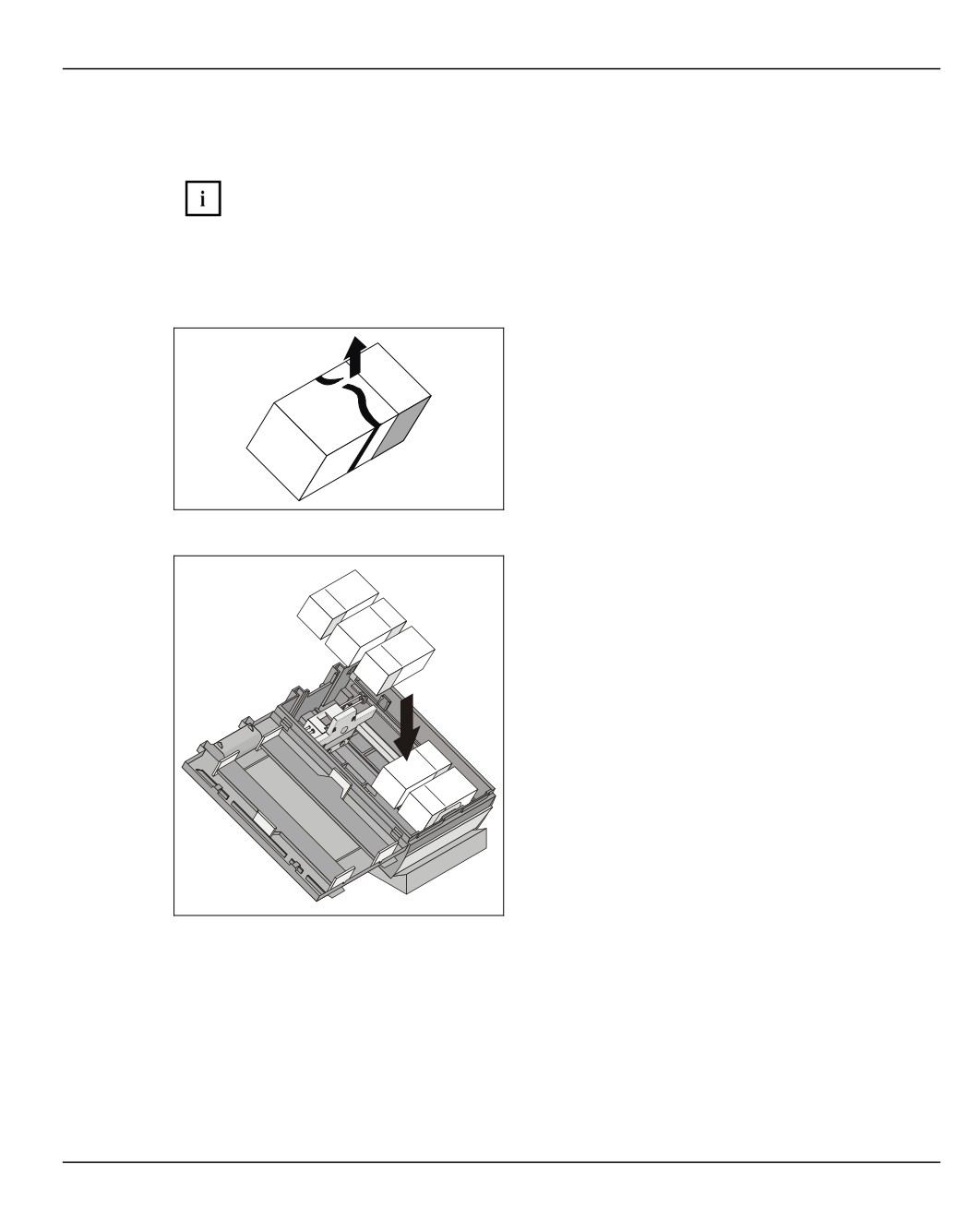

Укладка пачек банкнот

Соблюдайте также имеющиеся на крышке кассеты указания по заполнению

кассеты выдачи денег.

Общие указания по укладке

Перед укладкой пачек банкнот удалите с них

(при наличии) бумажные, пластиковые или

резиновые бандероли.

Пачки банкнот следует укладывать в кассету

таким образом, чтобы серебренная полоса

или другие выпуклые элементы банкнот в

пачках располагались поочерёдно то слева,

то справа.

содержание .. 4 5 6 7 ..
