26.4.2.1. Настройки отправки SMS уведомлений.
Доступны при установленном модуле ПО «Реакция на события» или в ПО «Sigur школа».

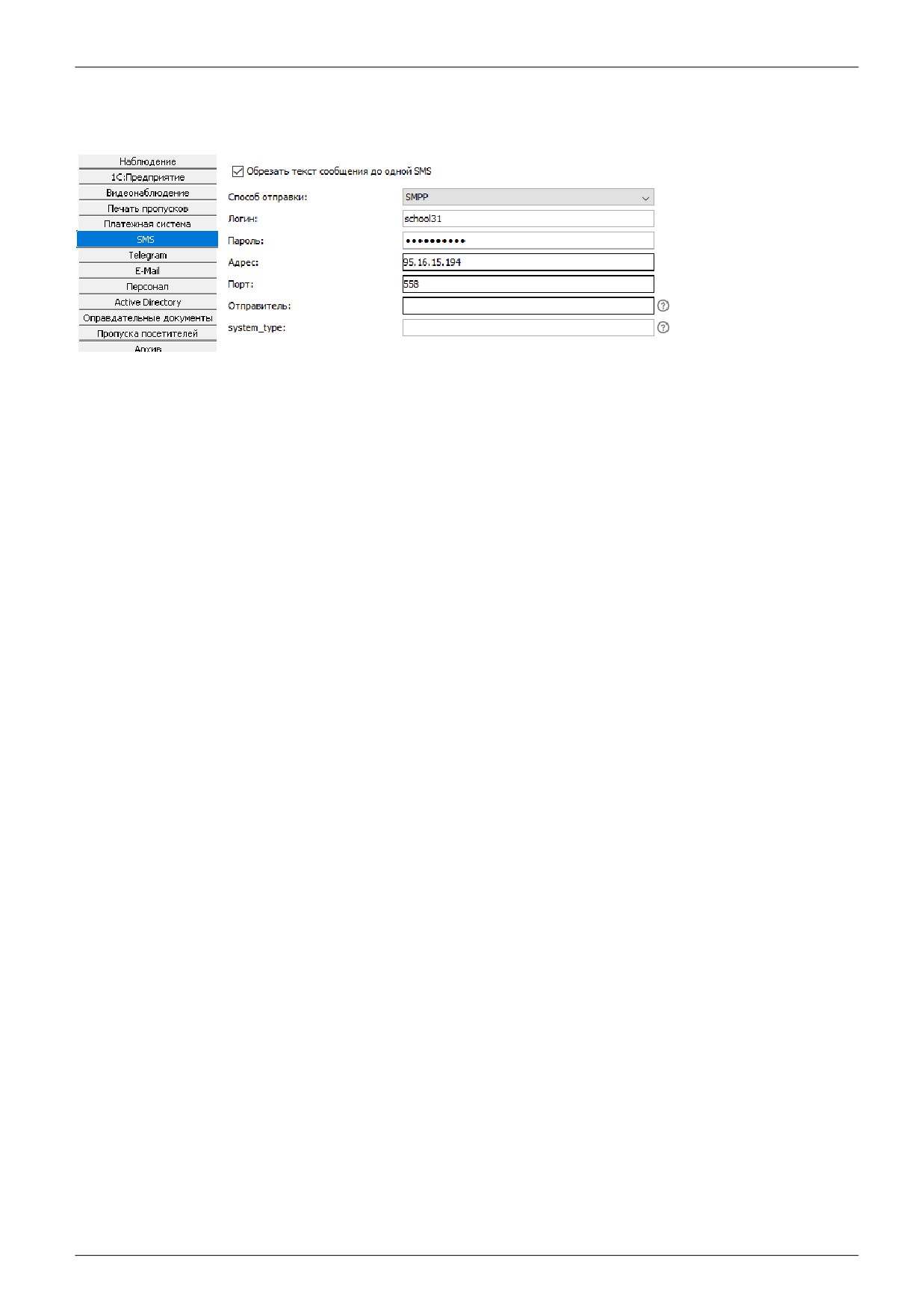

Рисунок 278. Настройки параметров отправки SMS-сообщений.
Во вкладке «SMS» можно выбрать способ отправки SMS-сообщений, а так же указать, нужно ли
обрезать текст сообщения до одной SMS.
● Обрезать текст сообщения до одной SMS.
Принудительно обрезает текст сообщения так, чтобы количество символов не превышало
допустимого для одного SMS-сообщения. Может быть полезным для исключения некорректно
больших сообщений, которые вызовут повышенные расходы при рассылке.
● Настройка рассылки по протоколу SMPP.
Логин — имя пользователя для SMPP сервера.
Пароль — пароль пользователя для SMPP сервера.
Адрес — IP адрес SMPP сервера либо его DNS-адрес (например: smpp.sigursys.com )
Порт — номер порта для SMPP сервера.
Отправитель — имя, которое будет указано в графе «От кого» в присланном сообщении.
system_type - специальное поле протокола SMPP.
Поля
«Отправитель» и
«system_type» игнорируются многими поставщиками услуги SMS-
рассылки, рекомендуется оставить их пустыми или уточнять возможность применения у Вашего
поставщика услуги.
● Настройка рассылки с помощью GSM модема.
Для подключения модема необходимо вставить в него активированную SIM-карточку, затем
подключить к свободному USB порту компьютера, либо соединить модем с компьютером
сигнальным кабелем и подключить к модему блок питания.
Требования к SIM-карточке: на ней должен быть прописан номер SMS-центра (как правило,
заранее прописывается оператором сотовой связи) и отключён запрос PIN-кода при включении.
Требования к USB GSM модему: при подключении к ПК модемом должен создаваться COM-порт,
при подключении по которому возможен обмен AT-командами.
GSM модем должен быть подключен локально к серверу СКУД. При подключении необходимо
выбрать номер COM порта (номера вводятся с клавиатуры в поле «Порт:», например «COM1») и
скорость работы с ним.
26.4.2.2. Настройки Telegram.
Доступны при установленном модуле ПО «Реакция на события» или в ПО «Sigur Школа».
В меню «Файл» - «Настройки» - «Telegram» указываются имя пользователя бота, присвоенное
ему при создании, и токен бота, выданный ему специальным ботом Telegram @BotFather,
служащего для регистрации ботов в Telegram.
стр. 290 из 355

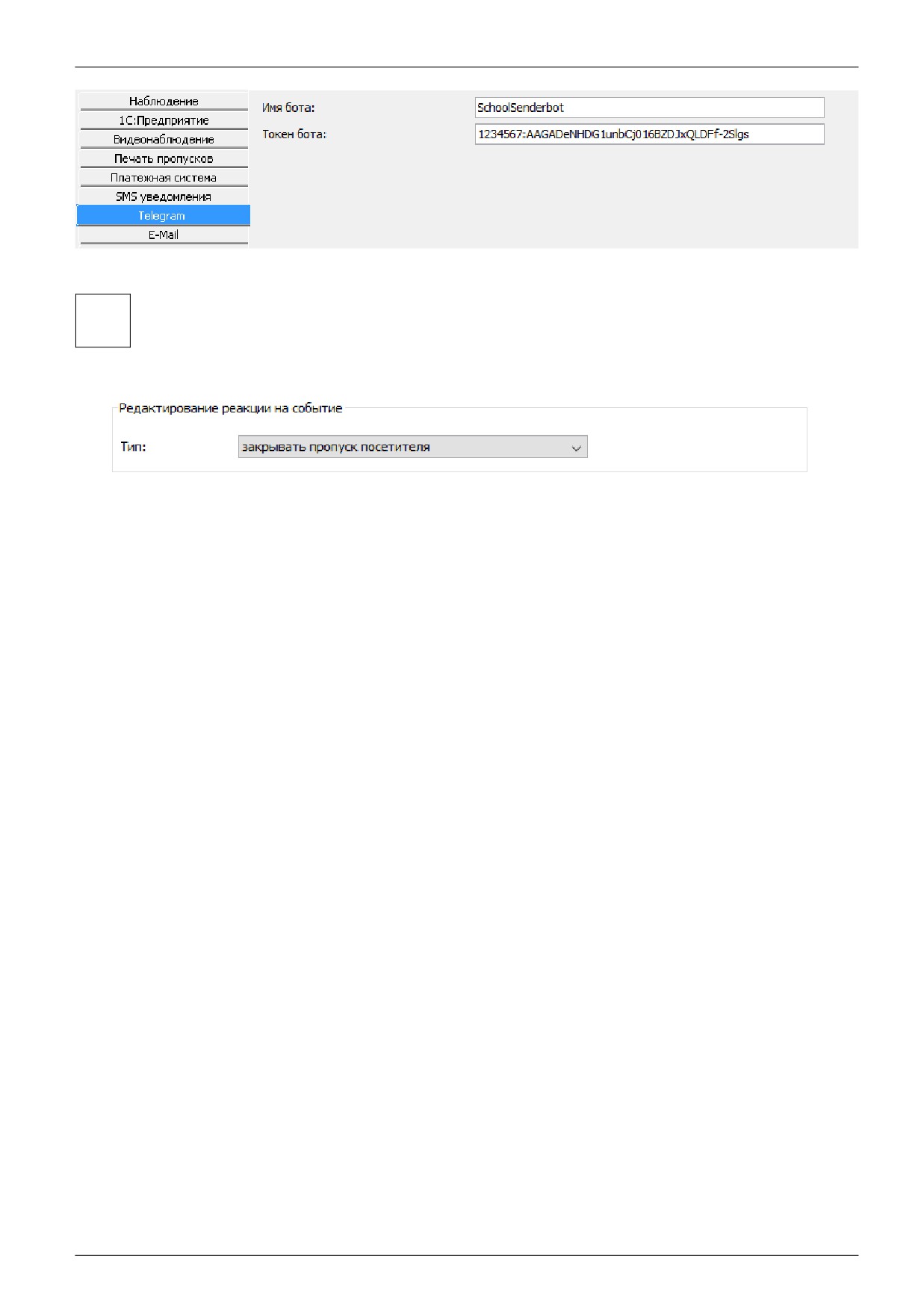

Рисунок 279: Настройки параметров чат-бота Telegram.
Для каждого сервера системы Sigur должен быть создан отдельный чат-бот.
i
26.4.3. Реакция «Закрывать пропуск посетителя».
Рисунок 280: Пример настроек «Закрывать пропуск посетителя».
Функция позволяет закрывать пропуск посетителя по факту выхода с предприятия, при этом
присвоенный пропуску режим сохраняется и пропуск можно выдавать многократно.
стр. 291 из 355
26.4.4. Реакция «Уведомлять планировщик «Ewclid»

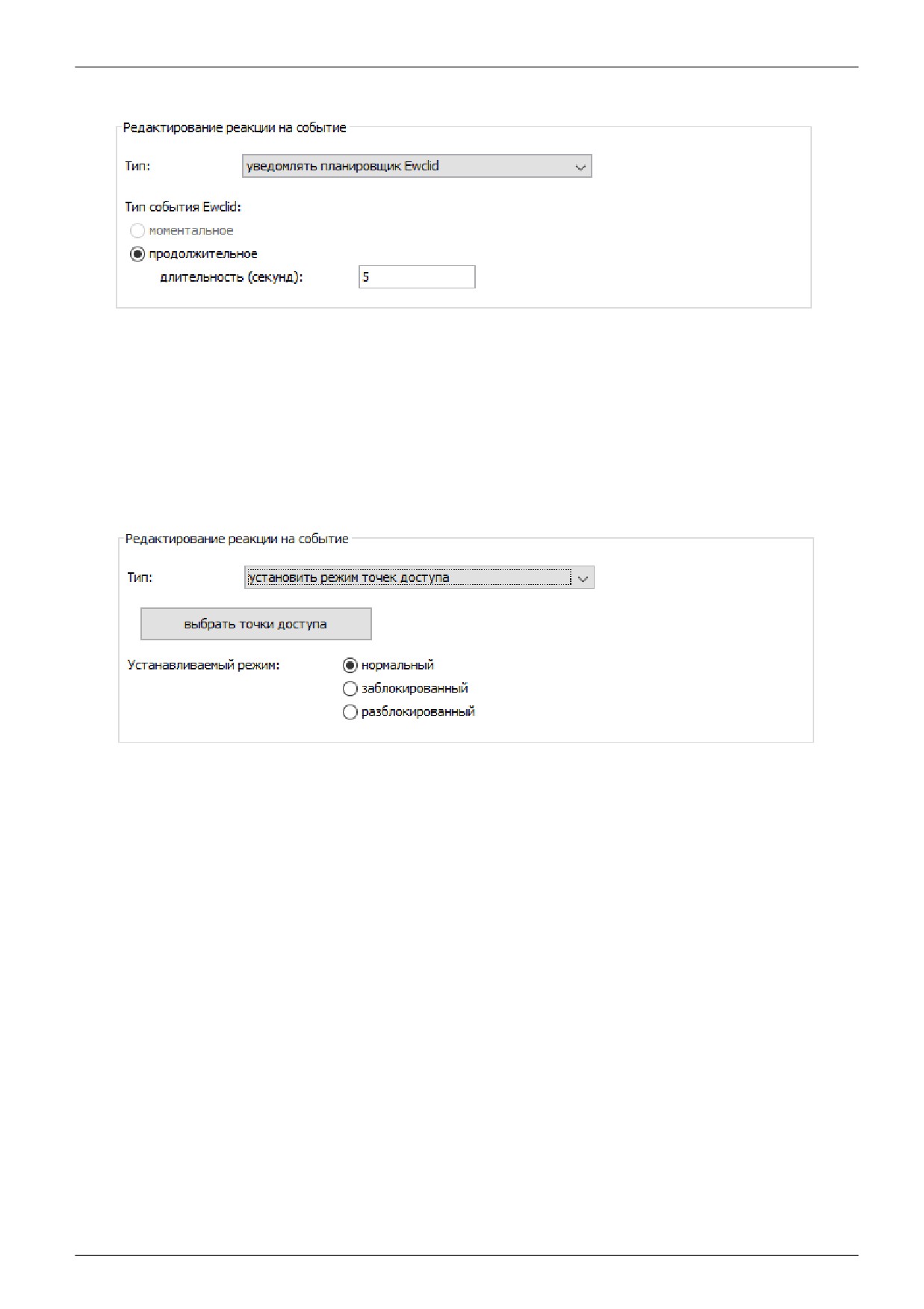

Рисунок 281: Пример настроек «Уведомлять планировщик «Ewclid».
Функция позволяет системе видеонаблюдения «Ewclid» получать уведомления о событиях СКУД
Sigur. Уведомление о событии при этом передаётся в планировщик Ewclid, где оно может быть
обработано.
Продолжительность события в секундах это время, в течение которого событие находится в
активном состоянии. При отключении этой функции планировщик Ewclid не будет фиксировать
большинство событий.
26.4.5. Реакция «Установить режим точек доступа».
Рисунок 282: Пример настроек «Установить режим точек доступа».
Функция позволяет для выбранных точек доступа устанавливать нормальный, заблокированный
или разблокированный режим.
Работает только при наличии связи с контролером в момент подачи команды.
стр. 292 из 355
26.4.6. Реакция «Установить срок действия пропуска».

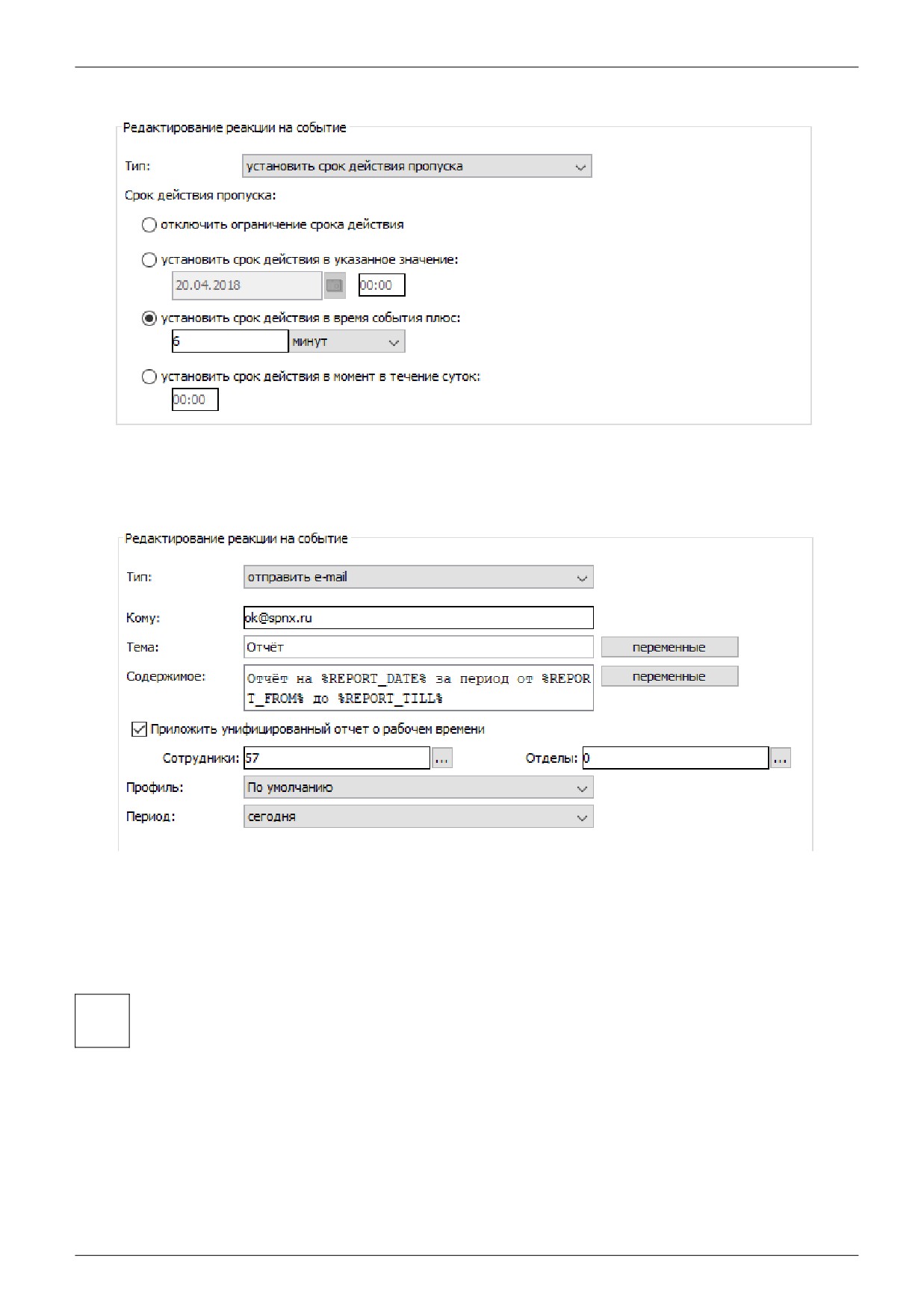

Рисунок 283: Пример настроек «Установить срок действия пропуска».
Функция позволяет изменять срок действия пропуска на заданные в настройках время и дату.
26.4.7. Реакция «Отправить e-mail»
Рисунок 284: Пример настроек «Отправить e-mail».
Позволяет настроить отправку email’а с произвольным текстом по факту произошедшего в СКУД
события
(при редактировании шаблона содержимого письма возможно использование
переменных, связанных с выбранным типом события).
Для типа события «По расписанию» может быть настроена отправка профиля
i
«Унифицированного отчёта»
Для типа события
«По расписанию» можно организовать отправку на указанный e-mail
унифицированного отчёта о рабочем времени (отчёт доступен при наличии модуля «Учёт
рабочего времени»). Для выбора доступны сотрудники и/или отделы, по которым будет построен
отчёт, профиль отчёта — «По умолчанию» или один из созданных пользователями системы,
период построения отчёта: сегодня, вчера, прошлая неделя, прошлый месяц, текущая неделя,
текущий месяц, последние 7 дней, последние 30 дней, произвольный период из прошедших
дней, фиксированный период.
стр. 293 из 355

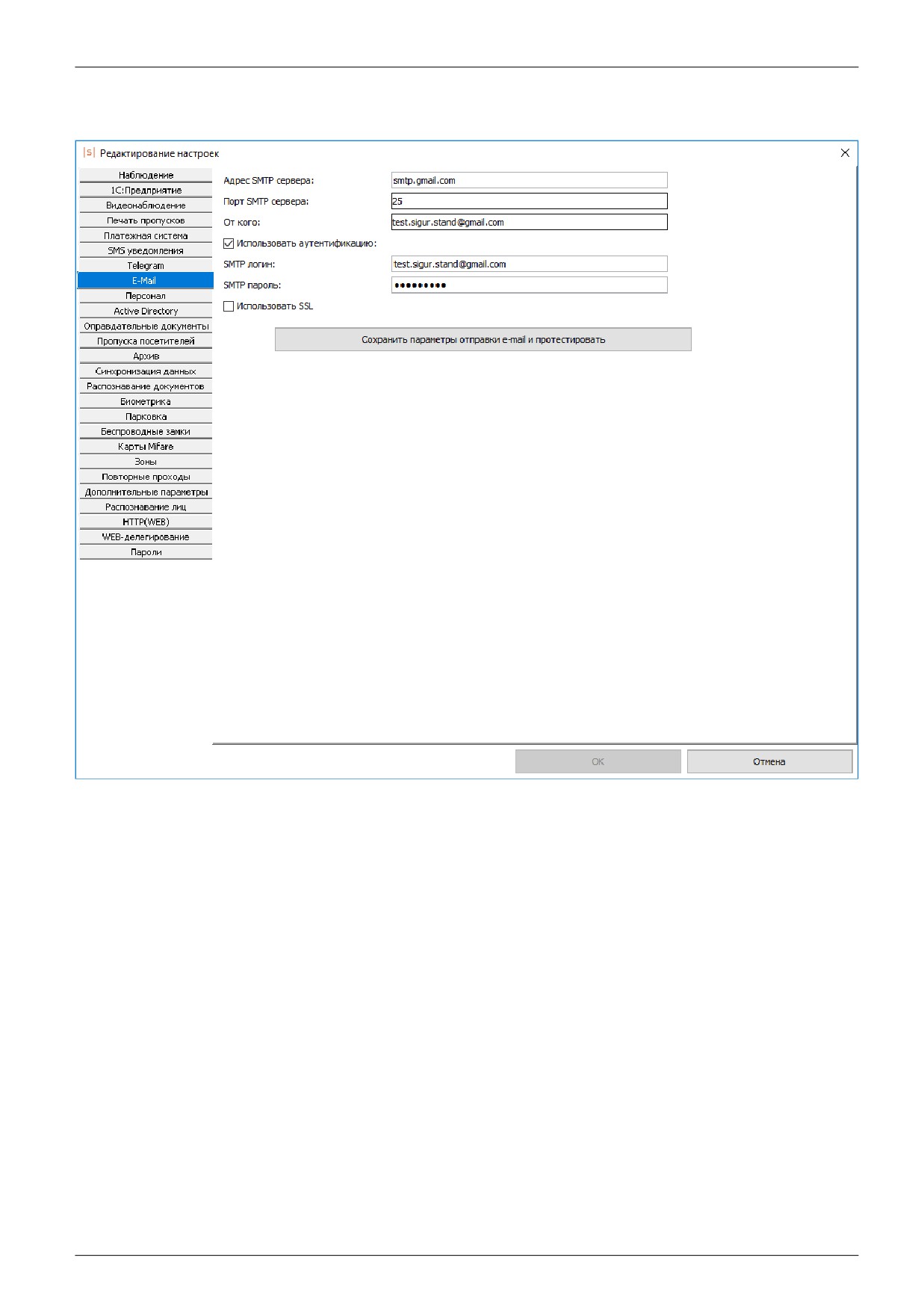

26.4.8. Настройка отправки e-mail.
Доступна в ПО «Sigur Школа» или при установленном модуле ПО «Реакция на события».
Вкладка «E-mail» предназначена для настроек e-mail рассылки. В текущей версии ПО возможно
настроить отправку унифицированных отчётов о рабочем времени по расписанию, уведомлений
о фактах доступа (проходах или проездах), а также о совершениях платёжных операций и
снижении остатка на счёте (при использовании модуля ПО «Платёжная система») .
●
«Адрес SMTP сервера:» - адрес используемого для отправки писем почтового сервера.
●
«Порт SMTP сервера:» - порт для подключения к почтовому серверу.
●
«От кого:» - e-mail адрес отправителя.
●
«Использовать аутентификацию:» - включает использование аутентификации на почтовом
сервере.
●
«SMTP логин:» - логин для аутентификации на SMTP сервере.
●
«SMTP пароль:» - пароль для аутентификации на SMTP сервере.
●
«Использовать SSL:»
- включает использование криптографического протокола для
обеспечения более безопасной связи.
стр. 294 из 355
26.4.9. Реакция «Выполнить действие над охранной зоной»

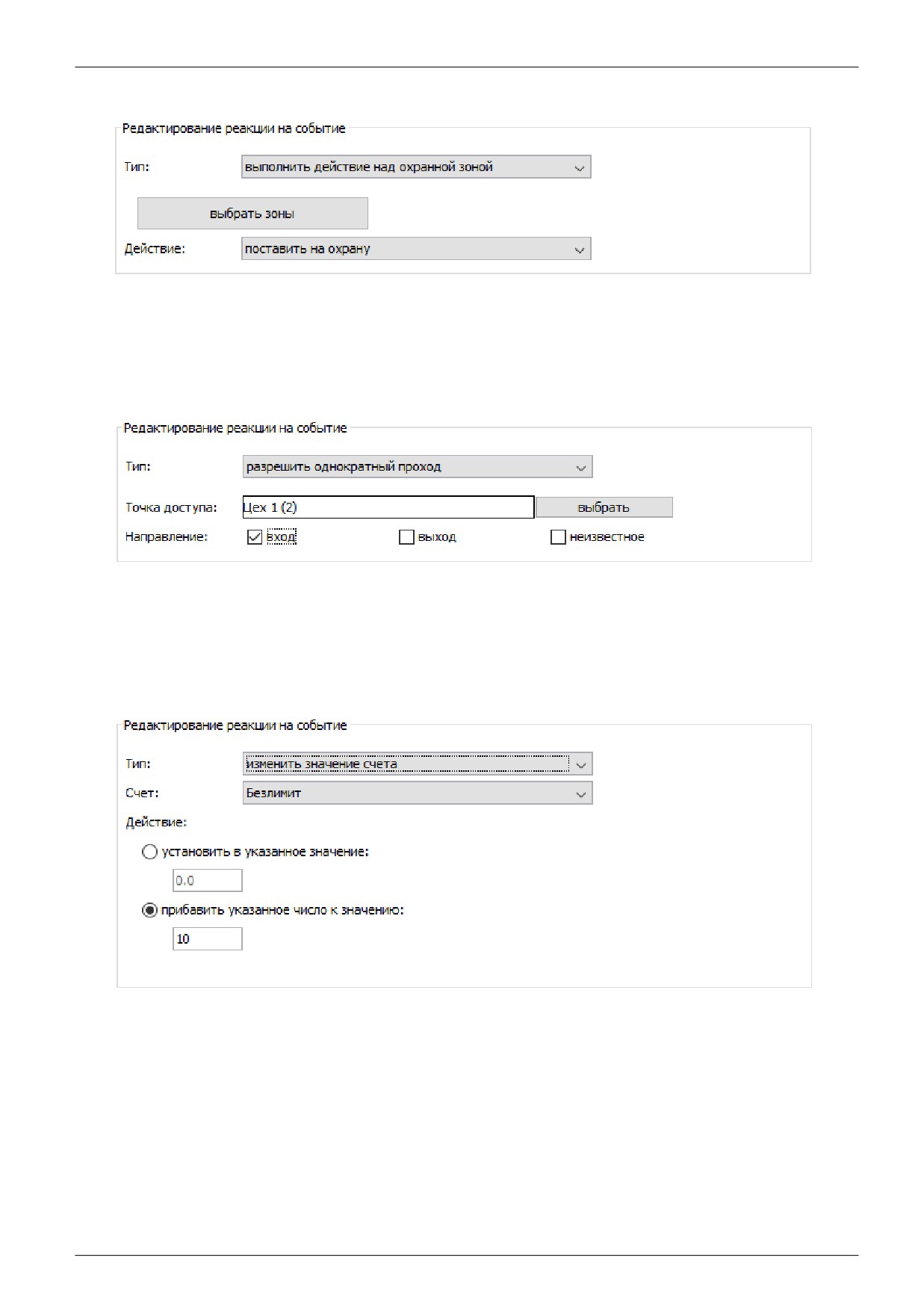

Рисунок 285. Пример настроек «Выполнить действие над охранной зоной»
Функция позволяет для выбранных зон выполнять выбранное действие. Список доступных из
выпадающего списка возможных действий зависит от типа охранной системы для выбранной
зоны.
26.4.10. Реакция «Разрешить однократный проход»
Рисунок 286. Пример настроек «Разрешить однократный проход»
Функция позволяет открыть выбранную точку для анонимного прохода в соответствующем
направлении.
26.4.11. Реакция «Изменить значение счёта».
Доступна при установленном модуле «Платёжная система».
Рисунок 287: Пример настроек «Изменить значение счёта»
Функция позволяет настроить автоматическое пополнение счёта или установку на нём
конкретного значения по какому-либо событию системы.
стр. 295 из 355
26.4.12. Исполнить задачу Video Insight
Позволяет настроить по факту события в СКУД передачу в Video Insight указания на выполнение
специфичной в рамках конкретного сервера Video Insight задачи.
Можно указать конкретный сервер Video Insight из списка добавленных систем
видеонаблюдения, и задачу из списка задач данного сервера.
26.4.13. Установить PTZ-пресет Video Insight
Позволяет настроить по факту события в СКУД передачу в Video Insight указания на установку
определённого PTZ-пресета для одной из камер сервера Video Insight.
Можно указать конкретный сервер Video Insight из списка добавленных систем
видеонаблюдения, камеру, подключенную к нему, и пресет из списка пресетов данного сервера.
26.4.14. Выполнить команду ОС
Предполагается использование данной реакции при необходимости исполнения внешнего
сценария по факту произошедшего в СКУД события.

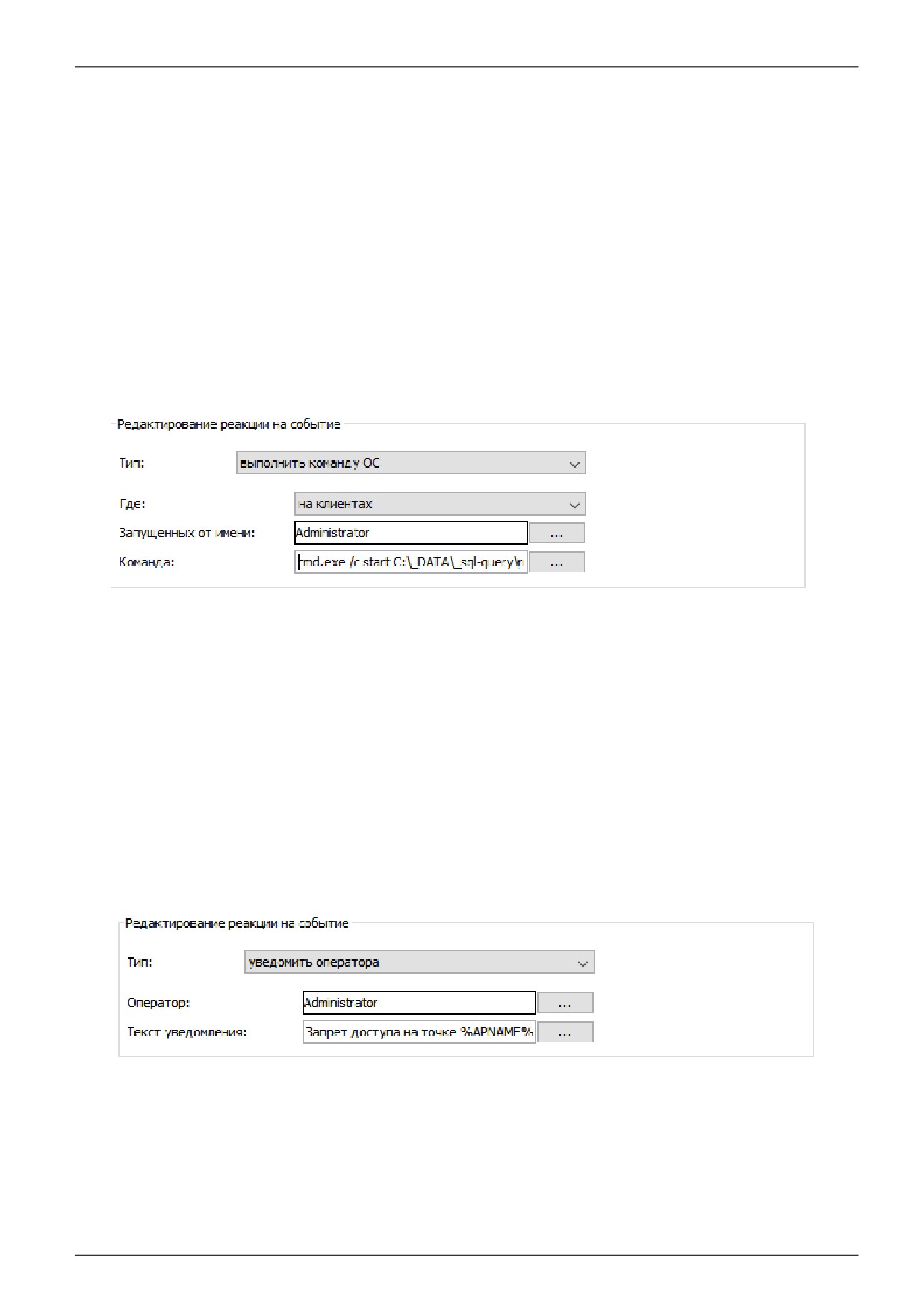

Рисунок 288. Пример настроек «Выполнить команду ОС»
Для данного типа реакции необходимо настроить следующие параметры:
●
«Где:». Выбор того, где будет исполняться команда - «На сервере» или «На клиентах»,
запущенных от имени определённого оператора системы. В случае выбора «На сервере»
по указанному условию будет запускаться служба, никак не связанная ни с одним
рабочим столом операторов ОС.
●
«Команда:» - поле для ввода команды командной строки, которая должна исполняться по
факту наступления выбранного события. В тексте команды могут фигурировать
переменные, связанные с выбранным типом события.
26.4.15. Уведомить оператора
Позволяет настроить появление в нижнем правом углу рабочего стола одного из операторов.
Уведомление показывается при условии, что на ПК запущена программа Клиент и осуществлён
вход от имени оператора, фигурирующего в настройке реакции на событие.
Рисунок 289. Пример настроек «Уведомить оператора»
Для данного типа реакции необходимо настроить следующие параметры:
●
«Оператор:». Выбор того, каким операторам будет показано уведомление.
●
«Текст уведомления:». Поле для набора произвольного текста уведомления. Возможна
подстановка переменных, связанных с событием, о котором должно быть уведомление.
стр. 296 из 355
27.
Настройка системы с использованием карт Mifare
Данный раздел руководства посвящён описанию принципов и возможностей работы с картами
Mifare в СКУД «Sigur». Описываемый функционал присутствует во всех лицензиях ПО «Sigur».

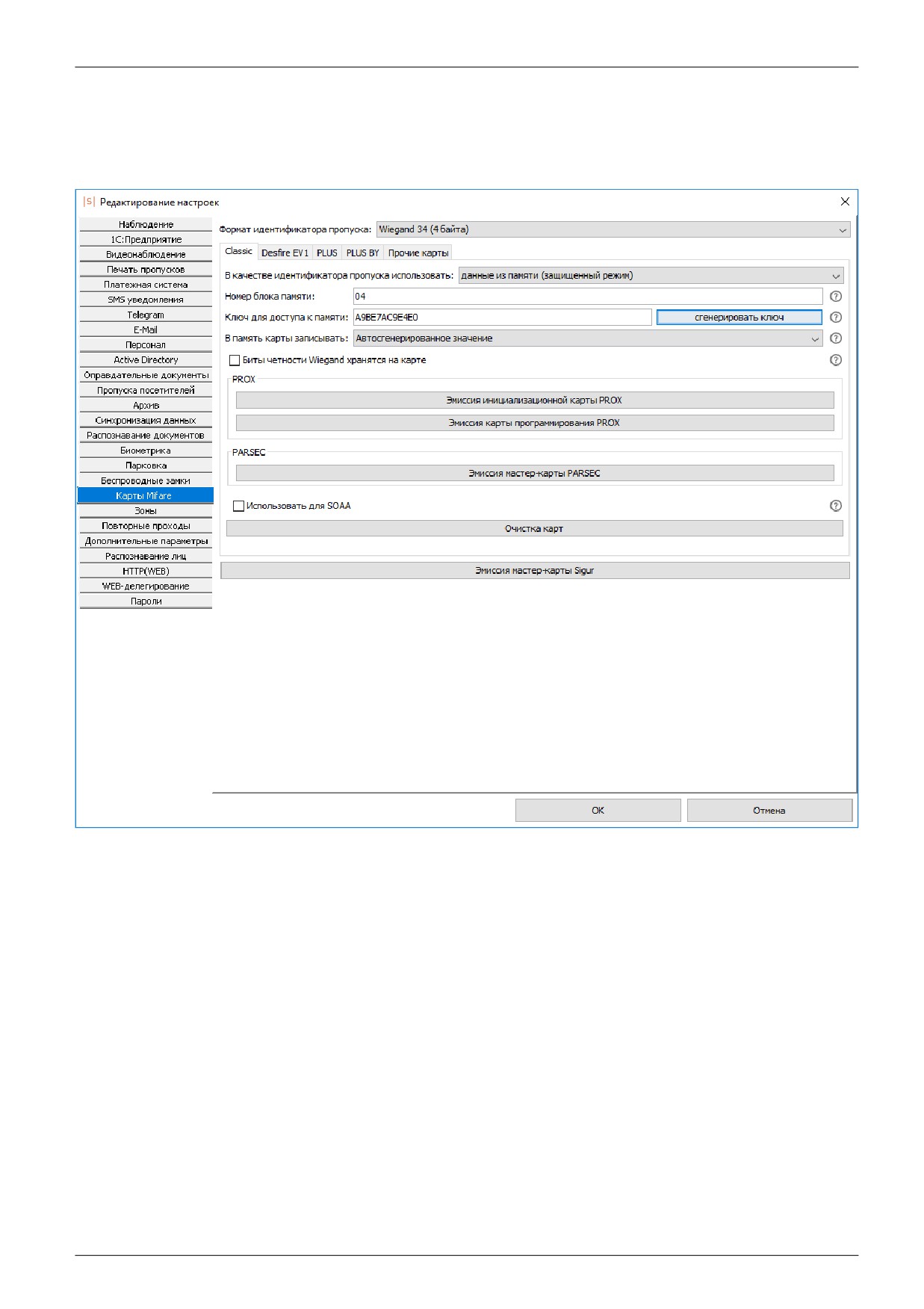

Рисунок 290: Окно настроек карт Mifare: пример корректных настроек для карт Mifare Classic
Расположенная на данной вкладке кнопка «Эмиссия мастер-карты Sigur» предназначена для
подготовки специальной карты, необходимой для настройки считывателя Sigur MR1. За
подробной информацией о настройках и работе со считывателем обращайтесь к
соответствующей документации: http://sigursys.com/dl/Sigur_MR1.pdf.
27.1. Общие моменты.
В отличие от карт EM Marine, использование карт Mifare даёт возможность значительно повысить
защищённость системы. Это достигается за счёт того, что кроме незащищённого и легко
узнаваемого уникального идентификационного номера
(UID), карты Mifare обладают
собственной памятью, доступ к которой может быть защищён ключом (паролем). В зависимости
от настроек системы, идентификацию пользователя можно осуществлять по UID карты или по
записанному заранее в память карты значению, защищённому некоторым паролем.
Для работы системы в защищённом режиме, помимо настройки параметров защиты у карт
Mifare, нужно так же убедиться, что используемые считыватели поддерживают необходимый
режим работы с картами Mifare: чтение из защищённой области. При этом, как правило, даже
считыватели, поддерживающие такой режим, по состоянию «из коробки» настроены только на
стр. 297 из 355
чтение UID из незащищённой области карты и требуют дополнительной настройки для перевода
в нужный режим. Процедура настройки считывателя зависит от его модели и описывается в его
собственном руководстве.
Следует отметить, что Mifare - это целое семейство карт, в пределах которого возможны
различные уровни защиты.
В клиентской программе СКУД «Sigur» окно настроек для работы с картами Mifare находится в
меню «Файл» - «Настройки» - вкладка «Карты Mifare». В верхней части окна из выпадающего
списка можно выбрать используемый формат идентификатора пропуска. Для выбора доступны
варианты Wiegand 26 (3 байта), Wiegand 34 (4 байта) и Wiegand 58 (7 байт).
Рекомендуется использование Wiegand 34, попытка использования Wiegand 26 может привести к
тому, что при считывании разных карт считыватель будет выдавать одинаковый код («обрезая»
старшую часть кода карты), т. к. полный код Mifare карты превышает 3 байта.
При использовании карт Mifare в других системах совместно со СКУД
«Sigur» значения
параметров, задаваемых на этой вкладке, должны быть согласованы и выбраны
соответствующим образом.
Все настройки, касающиеся карт Mifare, должны задаваться в момент введения этих карт в СКУД
«Sigur» и, как правило, не изменяться в дальнейшем.
Выдача пропусков производится на вкладке «Персонал», параметр «Действие при чтении карты»
- «присваивать код текущему объекту», с помощью контрольного считывателя карт (модели
ACR1252U). При поднесении карты к настольному считывателю будет предпринята попытка
записи в память карты и присваивания идентификатора выбранному объекту. В случае
неудачной попытки появится окно с поясняющим сообщением.
После того как пропуска выданы пользователям и считыватели переведены в нужный режим
работы, настройки карт Mifare, как правило, не должны изменяться. При попытке сохранить
изменения, отличающиеся от установленных раннее, будет выдано соответствующее
предупреждение:

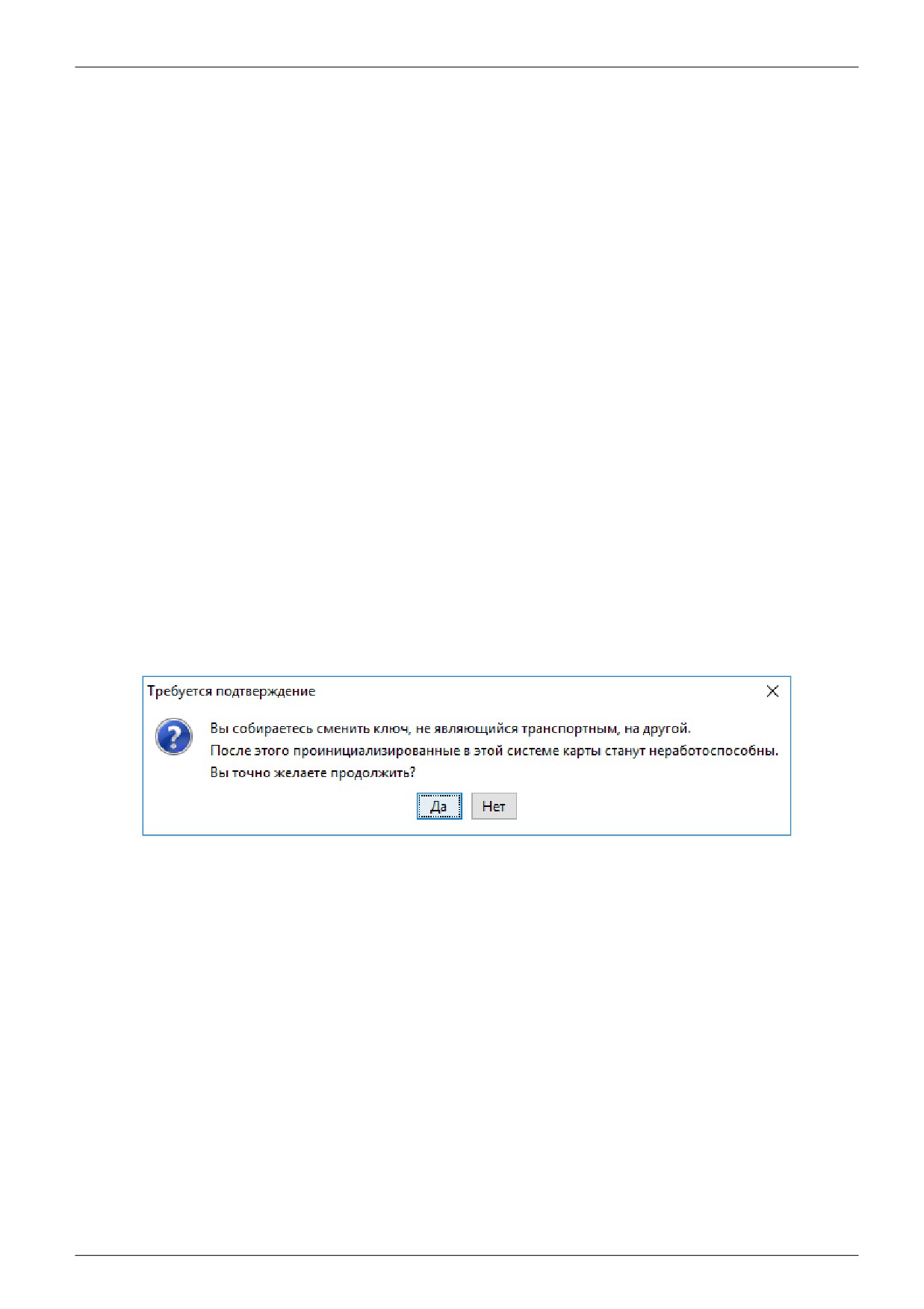

Рисунок 291. Окно запроса подтверждения при изменении настроек карт Mifare.
При изменении ключа без перенастройки считывателей все выданные позже карты не будут
работать.
При изменении ключа с последующей перенастройкой считывателей все выданные ранее карты
перестанут работать.
27.2. Вкладка «Mifare Classic».
Выбирается при работе с картами Mifare Classic (Standart) 1К или 4К, Mifare Mini, Mifare ID.
Перейдя на вкладку «Classic» значение «В качестве идентификатора пропуска использовать:»
выберите «данные из памяти (защищённый режим)». После этого для редактирования откроется
область со следующими параметрами:
1.
«Номер блока памяти»
В этой строке в шестнадцатеричном формате указывается номер блока памяти для хранения
идентификатора пропуска. Указываемый блок не должен быть последним блоком сектора
(остаток от деления указываемого значения на 4 не должен равняться 3) или «0» (нулевой блок
нулевого сектора).
стр. 298 из 355
2.
«Ключ для доступа к памяти»
Поле для указания значения секретного ключа (KEY-A), используемого для доступа к указанному
блоку памяти карты, в шестнадцатеричном формате.
Значение ключа для доступа к памяти по умолчанию («FFFFFFFFFFFF») не
!
должно использоваться в защищённом режиме!
Можно ввести собственное значение вручную или воспользоваться кнопкой «Сгенерировать
ключ».
3.
«В память карты записывать:»
Из выпадающего списка позволяет выбрать, что будет записано в память карты в качестве
идентификатора. Доступно 2 варианта: UID карты или автоматически созданное значение.
Формат записываемого значения будет соответствовать выбранному в верхней части окна
«Формату идентификатора пропуска».
4.
«Биты чётности Wiegand хранятся на карте»
Позволяет выбрать, будут ли биты чётности Wiegand храниться в памяти карты. Как правило,
должна быть отключена. Устанавливается при использовании старых моделей считывателей
Prox.
5. Кнопка
«Эмиссия инициализационной карты PROX» и кнопка
«Эмиссия карты
программирования PROX»
После нажатия соответствующей кнопки при подключённом контрольном считывателе карт Mifare
будет произведена попытка записи инициализационной карты или карты программирования для
считывателей Prox. При эмиссии этих карт должны соблюдаться следующие условия:
● Номер блока памяти (сектора), в который будет производиться запись, должен совпадать
с сектором карт-пропусков, в котором будет храниться идентификатор объекта доступа.
● Ключ для доступа к памяти, сообщаемый картам инициализации и программирования,
должен соответствовать ключу, который будет использоваться для карт-пропусков.
● Карта должна быть в транспортной конфигурации.
6. Кнопка «Эмиссия карты программирования Parsec»
После нажатия соответствующей кнопки при подключённом контрольном считывателе карт Mifare
будет произведена попытка записи мастер-карты Parsec. Данной картой задается только
рабочий сектор карты и ключ доступа к нему. Задание прочих параметров считывателя
(параметры Wiegand, режим чтения и т. п.) на текущий момент должно осуществляться
средствами системы Parsec (подготовкой дополнительно технологической карты или настройкой
считывателя напрямую через специальную утилиту)
7.
«Использовать для SOAA»
Устанавливается в случае подключения в систему Sigur беспроводных замков стандарта OSS
(SOAA). Подробнее — в соответствующем пункте данной документации.
8. Кнопка «Очистка карт»
Позволяет вернуть указанный сектор карты к транспортной конфигурации. После нажатия кнопки
откроется окно ввода номера очищаемого сектора карты и установленного для него ключа
доступа (KEY-A). Если нужно очистить карту инициализации или программирования, данные
параметры необходимо оставить в значении по умолчанию (номер сектора — «00», ключ —
«FFFFFFFFFFFF»).
стр. 299 из 355
27.3. Вкладка «Mifare Desfire EV1».
Выбирается при работе с картами Mifare DESFire EV1.
Перейдя на вкладку «DESFire EV1», в поле слева от строки «В качестве идентификатора
пропуска использовать:» из выпадающего списка выберите «данные из памяти (защищённый
режим)». После этого для редактирования откроется область со следующими параметрами:
1.
«Мастер-ключ карты»
Поле для указания значения главного ключа карты. Может быть AES или DES ключом.
В случае AES ключа задаётся как 16 байт (32 шестнадцатеричных символа).
В случае DES ключа возможны варианты:
● SINGLE DES - 16 байт, первая половина ключа совпадает со второй.
● TWO KEYS TRIPLE DES - 16 байт, первая половина ключа не совпадает во второй.
● THREE KEYS TRIPLE DES - 24 байта (48 шестнадцатеричных символа), состоит из 3-х
различных 8-ми байтовых частей.
В большинстве случаев достаточно использовать значение по умолчанию.
2.
«Идентификатор приложения»
Поле для указания номера приложения карты, в котором содержится файл с идентификатором
пропуска. Задаётся как 3 байта (6 шестнадцатеричных символов). Не может быть нулевым —
значение «000000» соответствует идентификатор уровня карты.
В большинстве случаев достаточно использовать значение по умолчанию.
3.
«Мастер-ключ приложения»
Поле для указания значения мастер-ключа приложения. Мастер-ключ приложения имеет номер
«0», задаётся как 16 байт (32 шестнадцатеричных символа). По умолчанию состоит из всех
нулей. Воспринимается системой как AES ключ.
В большинстве случаев достаточно использовать значение по умолчанию.
4.
«Идентификатор файла»
Поле для задания номера файла, в котором хранится идентификатор пропуска. Задаётся как 1
байт (2 шестнадцатеричных символа). Значение должно быть в пределах от «00» до «1F» -
приложение может содержать до 32 файлов.
В большинстве случаев достаточно использовать значение по умолчанию.
5.
«Позиция в файле»
Поле для указания позиции, начиная с которой будет храниться идентификатор пропуска.
Задаётся как 3 байта. Может быть в пределах от 0 до значения, равного разнице между
размером файла и размером используемого wiegand-формата идентификатора пропуска.
По умолчанию запись производится с начала файла — с позиции «000000».
В большинстве случаев достаточно использовать значение по умолчанию.
6.
«Номер ключа доступа к файлу»
Поле для указания номера ключа приложения, используемого для чтения/записи файла с
идентификатором пропуска. Задаётся как 1 байт (1 шестнадцатеричный символ), значение от
«0» до «D» — в рамках одного приложения может существовать 14 ключей. Значение «0»
означает использование мастер-ключа приложения.
В большинстве случаев достаточно использовать значение по умолчанию.
7.
«Ключ для доступа к файлу»
Поле для указания значения ключа приложения, используемого для чтения/записи файла с
идентификатором пропуска. Задаётся как
16 байт
(32 шестнадцатеричных символа).
По умолчанию состоит из всех нулей. Если номер ключа приложения в предыдущем поле задан
стр. 300 из 355
как «0», значение должно совпадать с мастер-ключом приложения. Воспринимается системой
как AES ключ.
В большинстве случаев достаточно использовать кнопку «Сгенерировать ключ» или можно
ввести значение вручную.
8.
«В память карты записывать:»
Из выпадающего списка позволяет выбрать, что будет записано в память карты в качестве
идентификатора. Доступно 2 варианта: UID карты или автосгенерированное значение. Формат
записываемого значения будет соответствовать выбранному в верхней части окна «Формату
идентификатора пропуска».

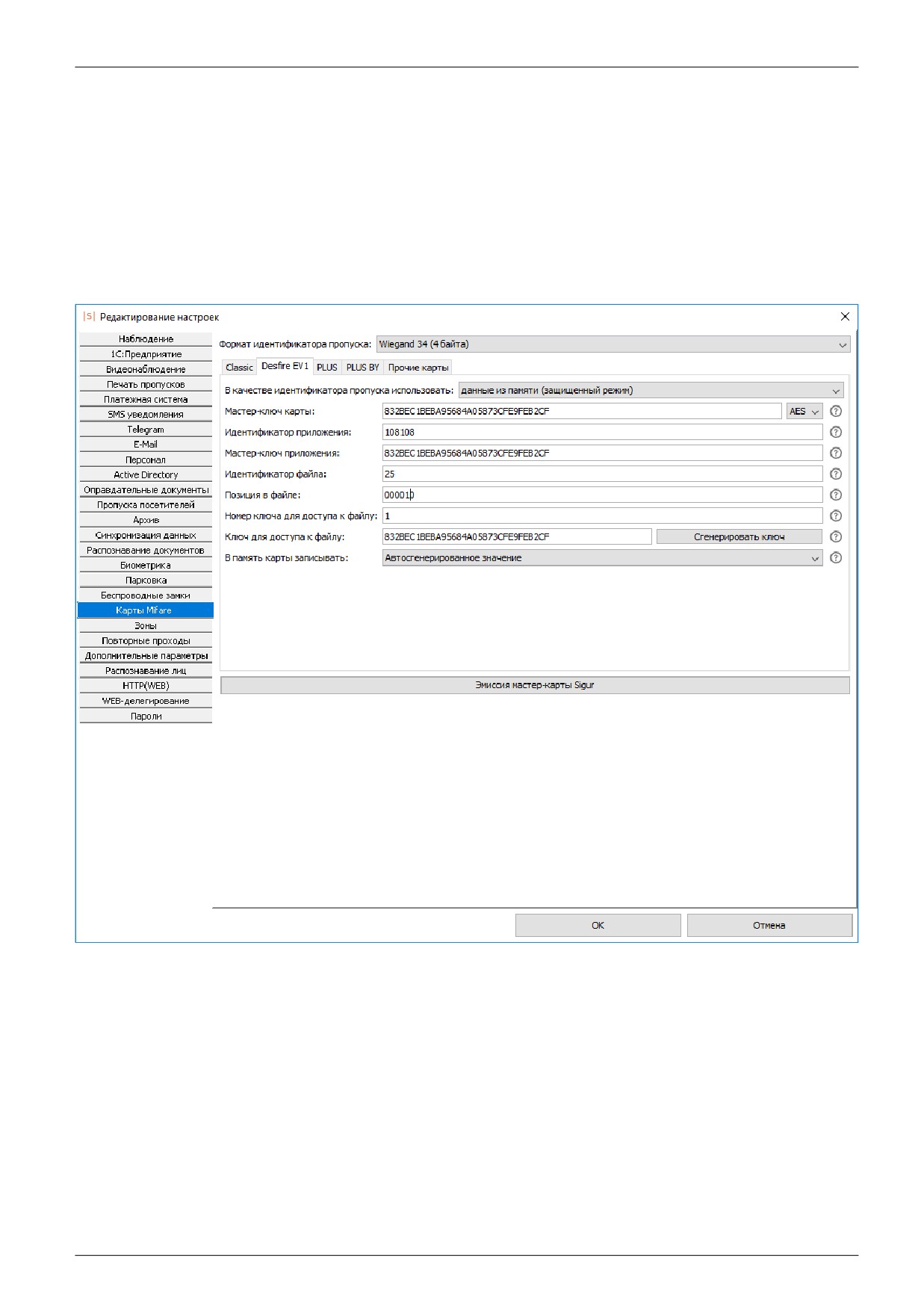

Рисунок 292. Окно настроек карт Mifare: пример корректных настроек для карт Mifare Desfire EV1
27.4. Вкладка «Mifare Plus».
Выбирается при работе с картами Mifare PLUS.
Карты Mifare Plus поддерживают несколько уровней безопасности, на одном из которых (SL-1)
они полностью воспроизводят поведение карт Mifare Classic. Различается всего
4 уровня
безопасности. Самый низкий — SL-0, в памяти карты не хранится никакой информации. Как
правило, карты поставляются в этом состоянии. Для дальнейшего использования такая карта
должна быть переведена на один из более высоких уровней защиты. В СКУД «Sigur» при
инициализации такой карты производится её перевод на самый высокий уровень безопасности
— SL-3. На этом уровне и авторизация карты, и работа с памятью карты осуществляется с
использованием AES шифрования. Перевод осуществляется последовательно, от низшего
уровня к высшему, значения ключей, используемых при этом, в явном виде указываются в
стр. 301 из 355
соответствующих полях настройки.
Перейдя на вкладку «Mifare PLUS», в поле слева от строки «В качестве идентификатора
пропуска использовать:» из выпадающего списка выберите «данные из памяти (защищённый
режим)». После этого для редактирования откроется область со следующими параметрами:
1.
«Тип карты»
Позволяет выбрать из выпадающего списка, карты какого типа используются — PLUS S или
PLUS X.
2.
«Номер блока памяти»
Поле для указания номера блока памяти для хранения идентификатора пропуска, задаётся в
шестнадцатеричном формате. Для карт Mifare Plus 2K значение должно быть в пределах от «01»
до «79», остаток от деления на 4 не должен равняться 3. Для карт Mifare Plus 4K значение
должно быть в пределах от «01» до «FF», для значений, меньших «80», остаток от деления на 4
не должен равняться 3, для значений, начиная с «80», остаток от деления на 16 не должен
равняться 15.
В большинстве случаев достаточно использовать значение по умолчанию.
3.
«Ключ для доступа к блоку памяти»
Поле для указания AES ключа, используемого для доступа к указанному выше блоку памяти.
Значение задаётся в шестнадцатеричном формате и должен состоять из 16 байт (32 символа).
По умолчанию состоит из всех нулей и не должен использоваться в защищённом режиме с таким
значением.
В большинстве случаев достаточно использовать кнопку «Сгенерировать ключ».
4.
«Мастер-ключ карты»
5.
«Конфиг-ключ карты»
Поля для указания AES ключей, используемых системой для персонализации карты. Значения
задаются в шестнадцатеричном формате и должны состоять из 16 байт (32 символа).
В большинстве случаев достаточно использовать кнопку «Сгенерировать ключ».
6.
«Ключ для переключения в SL2»
Поле для указания AES ключа, переключающего карту на более высокий уровень безопасности
Secure Level 2. Используется системой в процессе персонализации карты. Значение задаётся в
шестнадцатеричном формате и должно состоять из 16 байт (32 символа).
В большинстве случаев достаточно использовать кнопку «Сгенерировать ключ».
7.
«Ключ для переключения в SL3»
Поле для указания AES ключа, переключающего карту на более высокий уровень безопасности
Secure Level 3. Используется системой в процессе персонализации карты. Значение задаётся в
шестнадцатеричном формате и должно состоять из 16 байт (32 символа).
В большинстве случаев достаточно использовать кнопку «Сгенерировать ключ».
8.
«В память карты записывать:»
Из выпадающего списка позволяет выбрать, что будет записано в память карты в качестве
идентификатора. Доступно 2 варианта: UID карты или автосгенерированное значение. Формат
записываемого значения будет соответствовать выбранному в верхней части окна «Формату
идентификатора пропуска».
стр. 302 из 355

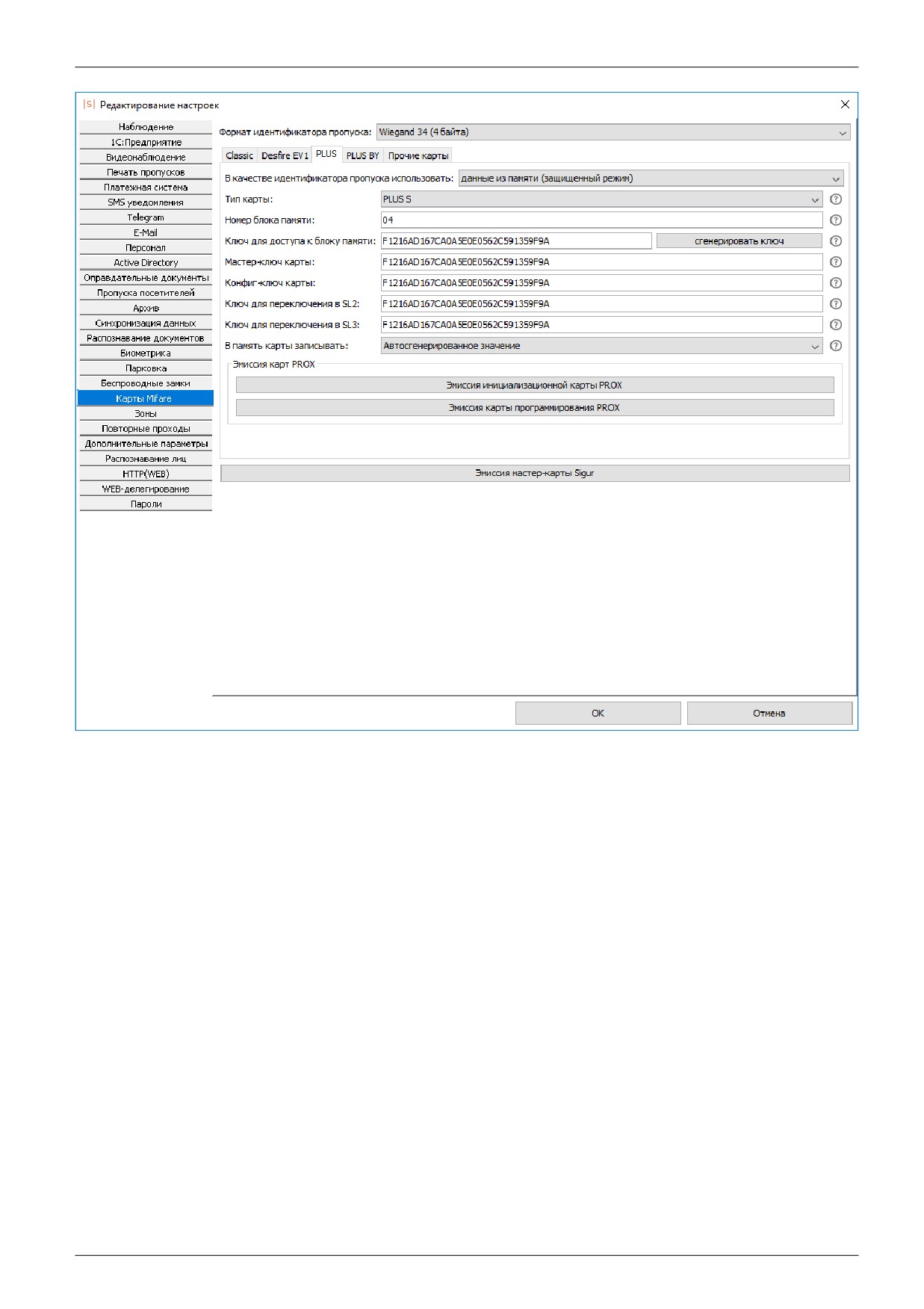

Рисунок 293. Окно настроек карт Mifare: пример корректных настроек для карт Mifare PLUS
9. Кнопка «Эмиссия инициализационной карты PROX»
10. Кнопка «Эмиссия карты программирования PROX»
После нажатия соответствующей кнопки при подключённом контрольном считывателе карт Mifare
будет произведена попытка записи инициализационной карты или карты программирования для
считывателей Prox (MAD 3.0). При эмиссии этих карт должны соблюдаться следующие условия:
Номер блока памяти (сектора), в который будет производиться запись, должен совпадать с
сектором карт-пропусков, в котором будет храниться идентификатор объекта доступа.
Ключ для доступа к памяти, сообщаемый картам инициализации и программирования, должен
соответствовать ключу, который будет использоваться для карт-пропусков.
Карта должна быть в транспортной конфигурации.
стр. 303 из 355
27.5. Пример настройки считывателей PROX-13.
1. Согласно предыдущим главам документации (Вкладка Mifare «Classic» или «PLUS»)
настройте ПО для работы с картами в защищённом режиме, не забыв переключить
формат идентификатора в Wiegand нужной битности и создать уникальный ключ доступа
к памяти.
2. Нажимая кнопки
«Эмиссия...» создайте ровно две карты
(инициализационную и
программирования) для всего объекта. Подпишите их и сохраните от доступа посторонних
лиц.
3. Включите все движки (с 1 по 5) дип-переключателя на плате считывателя в положение
ON, после чего подайте на него питание (кратковременно включится световая и звуковая
индикация). Настройки считывателя сброшены в значения по умолчанию.
4. Отключите питание считывателя. Включите 4 и 5 движки, выключите 1, 2 и 3 движки дип-
переключателя на плате считывателя. Считыватель переключён в режим работы с
защищёнными секторами памяти карты.
5. Подайте питание на считыватель, в течение
30 секунд поднесите к нему
инициализационную карту (он замигает зелёными светодиодами и запищит), затем в
течение 15 секунд - карту программирования (индикация выключится). Всё, считыватель
готов для использования на конкретном объекте, можно проделать такую же процедуру с
остальными.
27.6. Пример настройки считывателей PROX-MF.
1. Согласно предыдущим главам документации (Вкладка Mifare «Classic» или «PLUS»)
настройте ПО для работы с картами в защищённом режиме, не забыв переключить
формат идентификатора в Wiegand нужной битности и создать уникальный ключ доступа
к памяти.
2. Нажимая кнопки
«Эмиссия...» создайте ровно две карты
(инициализационную и
программирования) для всего объекта. Подпишите их и сохраните от доступа посторонних
лиц.
3. Отключите питание считывателя, перережьте желтую, синюю и красную перемычки,
переключив считыватель в режим работы с защищёнными секторами памяти карты.
4. Подайте питание на считыватель (замигает зелёный светодиод), в течение 30 секунд
поднесите к нему инициализационную карту (замигает красный светодиод и включится
прерывистый звуковой сигнал), затем в течение 15 секунд - карту программирования
(снова замигает зелёный светодиод).
5. Отключите питание. Считыватель готов для использования на конкретном объекте, можно
проделать такую же процедуру с остальными.
стр. 304 из 355
27.7. Вкладка «Прочие карты».
Выбирается при работе с картами Mifare UL, Felica и прочими.
При установленной галочке «Использовать UID карты в качестве идентификатора пропуска»
появляется возможность осуществлять идентификацию объектов доступа по UID карты.
27.8. Использование UID в качестве идентификатора.
Не требует особой настройки. В окне настроек карт Mifare перейдите на вкладку с названием
используемых карт и убедитесь, что в поле слева от строки «В качестве идентификатора
пропуска использовать:» из выпадающего списка выбрано значение «UID». Работа в этом
режиме не использует весь потенциал карт Mifare и по степени защиты аналогична
использованию карт EM Marine.
стр. 305 из 355
28.
Идентификация по смартфону.
К контроллерам Sigur для целей идентификации по смартфону могут быть подключены
считыватели, поддерживающие технологии идентификации по смартфону и имеющие выходной
интерфейс Wiegand для передачи считанного идентификатора.
В случае использования считывателей сторонних производителей выдача мобильного
идентификатора производится согласно оригинальной инструкции от производителя
считывателей.
В случае использования считывателя Sigur MR1 BLE определённые настройки выполняются
через интерфейс ПО Sigur:
Для настройки параметров BLE-идентификации с использованием считывателя Sigur MR1 BLE
предназначена вкладка по пути Файл — Настройки — Mifare и BLE - BLE.
Для конфигурирования логики работы индикации (световой, звуковой) считывателей Sigur MR1
BLE предназначена вкладка по пути Файл — Настройки — Индикация.
За подробной информацией о настройках, работе со считывателем и процедуре выдачи
мобильного
идентификатора
обращайтесь
к
соответствующей
документации:
http://sigursys.com/dl/Sigur_MR1.pdf.
стр. 306 из 355
содержание .. 16 17 18 19 ..
