Система контроля и управления доступом «Sigur». Руководство - часть 17

26.

Реакция на события.

Для программирования реакции СКУД на определённые события предназначена вкладка

«События».

Событиями могут быть факты доступа, взлома, по расписанию и изменения статуса связи с

контроллерами. В качестве реакции на любое событие можно настроить отправку HTTP запроса

или СМС-сообщения с заданными параметрами, закрывать пропуск посетителя, уведомлять

планировщик Ewclid, менять режим работы контроллера (например, открывать или закрывать

точку доступа).

Вкладка содержит кнопки управления списком, список событий, панели редактирования события

и реакции на него.

26.1. Добавление и удаление событий.

Для добавления и удаления событий служат кнопки, расположенные в верхней части экрана.

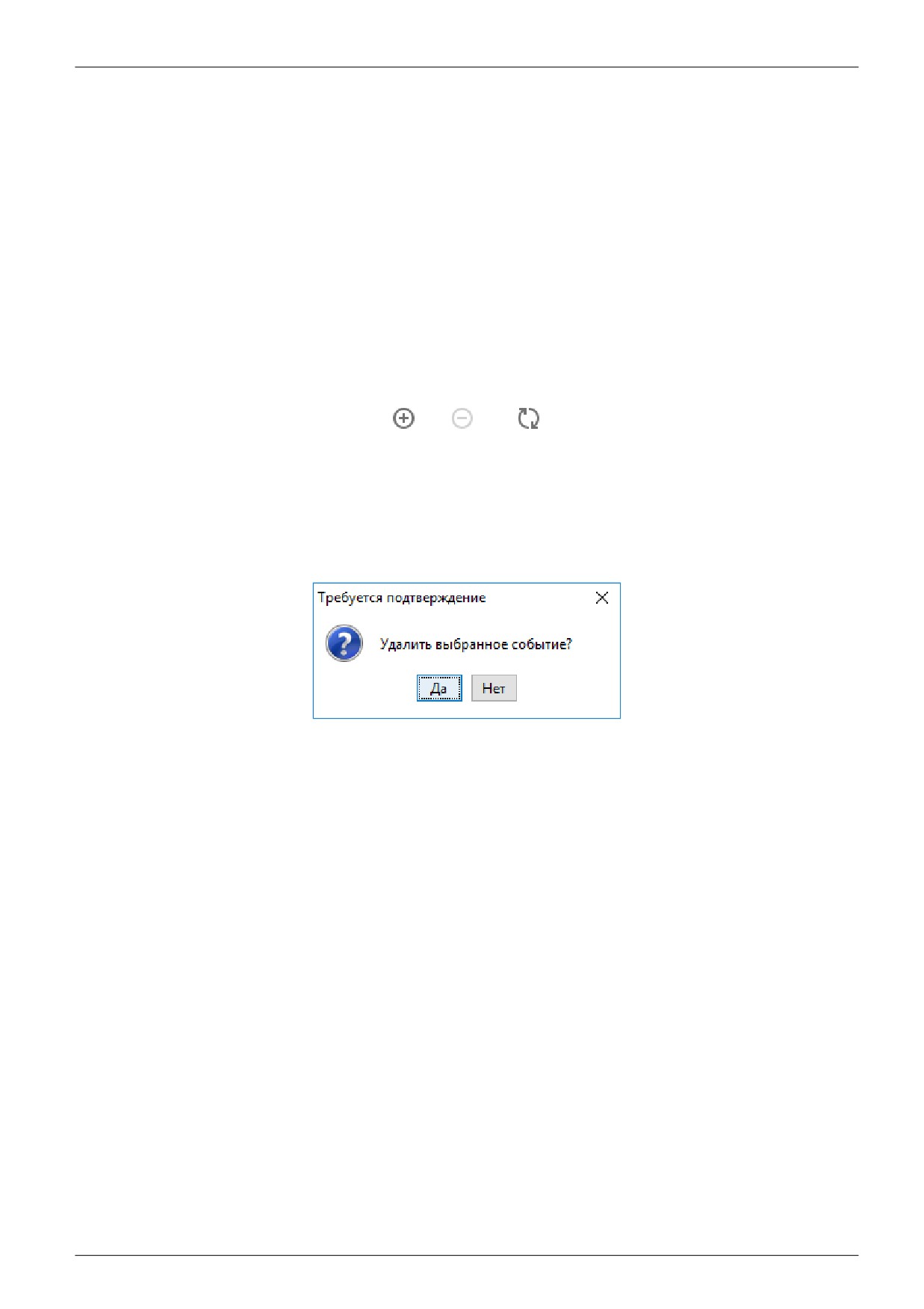

Рисунок 263: Кнопки управления списком.

Для добавления нового события необходимо нажать кнопку «Добавить событие», после этого в

списке появится новое событие. Далее необходимо произвести его настройку в панелях

«Редактирование события» и «Редактирование реакции на событие».

Для удаления события необходимо выделить его в списке и нажать кнопку «Удалить событие»,

после чего программа выдаст запрос подтверждения операции.

Рисунок 264. Запрос на удаление события.

При нажатии кнопки «Да» выделенное событие будет удалено.

Нажатие кнопки «Обновить» инициируется обновление информации о списке событий в случае

редактирования его другим оператором.

26.2. Настройка события, общие сведения.

Для настройки события необходимо выделить его в списке, после чего станут доступны панели

«Редактирование события» и «Редактирование реакции на событие».

Для выбранного события можно изменить его название, выбрать тип, и произвести настройки.

В зависимости от типа события на панели могут активироваться дополнительные кнопки.

26.3. Типы событий.

В системе доступны следующие типы событий:

● По факту доступа

● По факту взлома

● По статусу связи с точками доступа

● По факту запрета доступа

● По расписанию

● По срабатыванию пожарной тревоги

● По изменению режима точки доступа

стр. 273 из 355

● По удержанию двери

● По унифицированному событию

● По изменению остатка на счету

26.3.1. Событие по факту доступа.

Для события «по факту доступа» необходимо выбрать точки доступа, направления и объекты,

для которых оно будет создаваться.

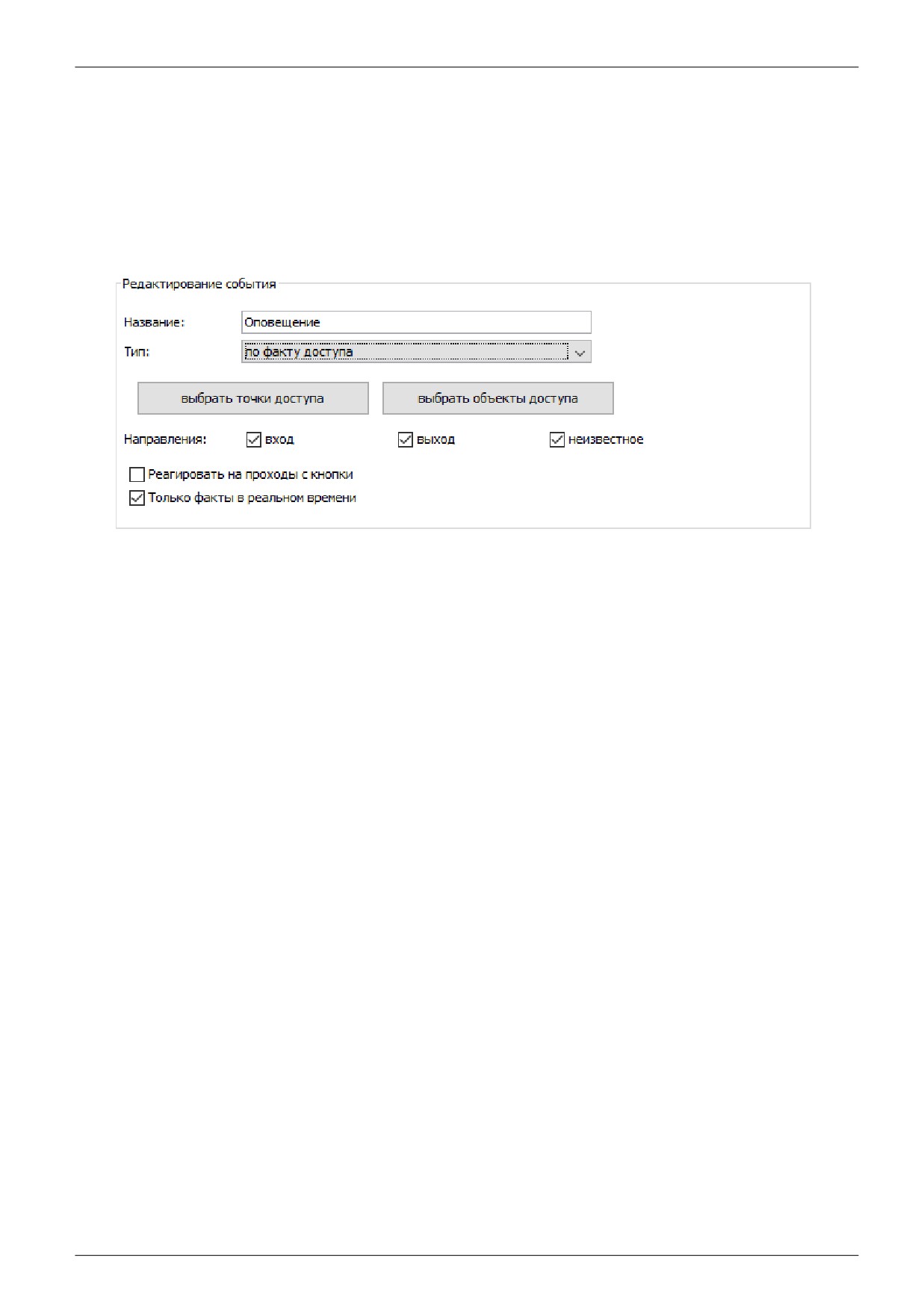

Рисунок 265. Пример панели «Редактирование события» для события по факту доступа.

Для обработки фактов доступа на вход и на выход необходимо отметить соответствующие

пункты в графе «Направления». При не отмеченных пунктах событие обрабатываться не будет.

Для обработки фактов проходов по кнопке необходимо включить функцию «Реагировать на

проходы с кнопки».

Для обработки событий, происходящих только в реальном времени, необходимо включить

функцию «Только факты в реальном времени». При отключении этой функции система будет

обрабатывать также те события, которые накоплены контроллером при работе в автономном

режиме и передаются на сервер при восстановлении связи.

Далее следует настроить реакцию системы на событие.

Список переменных для события по факту доступа.

● NOTIFYDATE

Дата уведомления в формате ГГГГ-ММ-ДД

● NOTIFYTIME

Время уведомления в формате ЧЧ:ММ:СС

● DATE

Дата события в формате ГГГГ-ММ-ДД

● TIME

Время события в формате ЧЧ:ММ:СС

● APID

Номер точки доступа

● APNAME

Название точки доступа

● OBJID

Внутренний идентификатор объекта доступа

● OBJNAME

Название объекта доступа

● OBJNAME1

Фамилия объекта доступа

● OBJNAME2

Имя объекта доступа

● OBJNAME3

Отчество объекта доступа

● OBJTABNUM

Табельный номер объекта доступа

● OBJDEP

Отдел, в котором находится объект доступа

● OBJPOS

Должность объекта доступа

стр. 274 из 355

● DIRECTION

Направление (вход/выход)

● SIDEPARAM

Дополнительный параметр объекта доступа (если есть)

● SMSTILLDATE

Срок действия подписки на уведомления

● OBJPHONENUMBER Номер телефона объекта доступа

26.3.2. Событие по факту запрета доступа.

Для события «по факту запрета доступа» необходимо выбрать точки доступа, направления и

объекты, для которых будет обрабатываться данное событие.

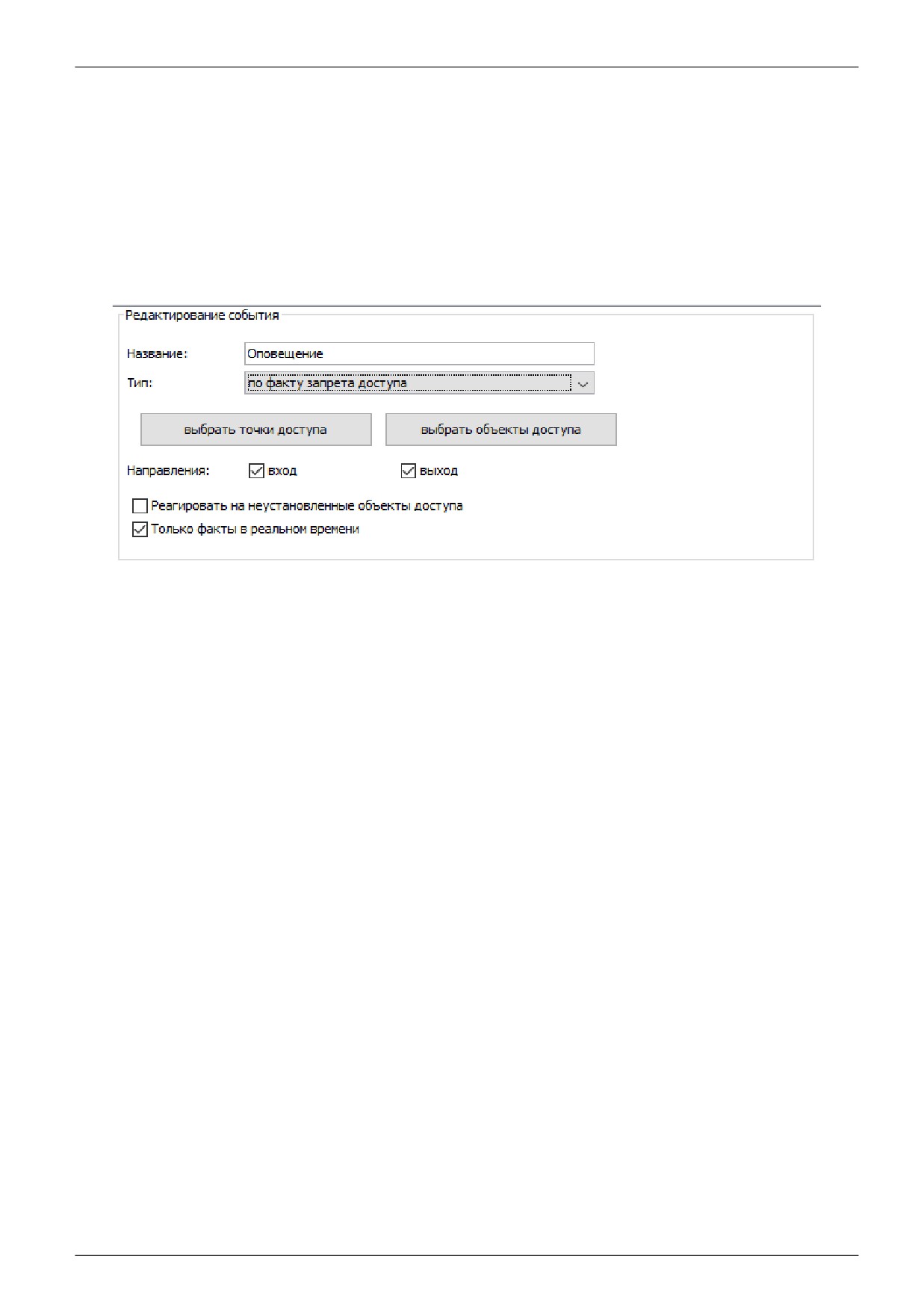

Рисунок 266. Пример панели «Редактирование события» для события по факту запрета доступа.

Для обработки фактов запрета доступа на вход и на выход необходимо отметить

соответствующие пункты в графе

«Направления». При не отмеченных пунктах событие

обрабатываться не будет.

Для обработки фактов запрета проходов необходимо включить функцию «Реагировать на

неустановленные объекты доступа».

Для обработки событий, происходящих только в реальном времени, необходимо включить

функцию «Только факты в реальном времени». При отключении этой функции система будет

обрабатывать также те события, которые накоплены контроллером при работе в автономном

режиме и передаются на сервер при восстановлении связи.

Далее следует настроить реакцию системы на событие.

Список переменных для события по факту запрета доступа.

● NOTIFYDATE

Дата уведомления в формате ГГГГ-ММ-ДД

● NOTIFYTIME

Время уведомления в формате ЧЧ:ММ:СС

● DATE

Дата события в формате ГГГГ-ММ-ДД

● TIME

Время события в формате ЧЧ:ММ:СС

● APID

Номер точки доступа

● APNAME

Название точки доступа

● OBJID

Внутренний идентификатор объекта доступа

● OBJNAME

Название объекта доступа

● OBJNAME1

Фамилия объекта доступа

● OBJNAME2

Имя объекта доступа

● OBJNAME3

Отчество объекта доступа

● OBJTABNUM

Табельный номер объекта доступа

стр. 275 из 355

26.3.3. Событие по факту взлома.

Для события «по факту взлома» необходимо выбрать точки доступа и направления, для которых

будет обрабатываться данное событие.

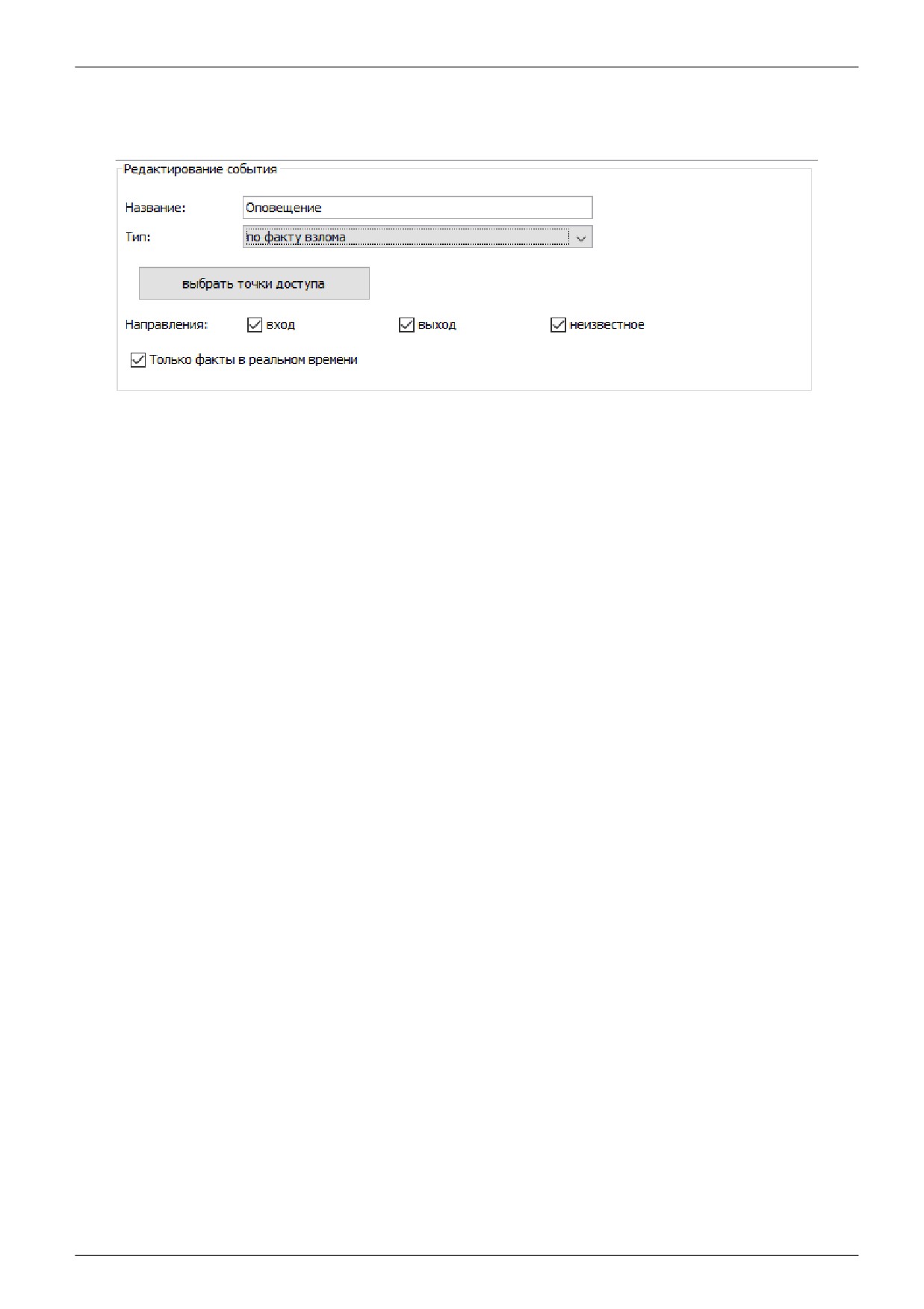

Рисунок 267: Пример панели «Редактирование события» для события по факту взлома.

Для обработки фактов доступа на вход, выход или в неизвестном направлении необходимо

отметить соответствующие пункты в графе «Направления». При не отмеченных пунктах событие

обрабатываться не будет.

Примечание: направление взлома всегда является неизвестным для тех устройств, которые

оснащены единственным датчиком прохода или проезда (например: дверь, турникеты Бастион и

т.п.).

Для обработки событий, происходящих только в реальном времени, необходимо включить

функцию «Только факты в реальном времени». При отключении этой функции система будет

обрабатывать также те события, которые накоплены контроллером при работе в автономном

режиме и передаются на сервер при восстановлении связи.

Далее следует настроить реакцию системы на событие.

Список переменных для события по факту взлома.

● NOTIFYDATE

Дата уведомления в формате ГГГГ-ММ-ДД

● NOTIFYTIME

Время уведомления в формате ЧЧ:ММ:СС

● DATE

Дата события в формате ГГГГ-ММ-ДД

● TIME

Время события в формате ЧЧ:ММ:СС

● APID

Номер точки доступа

● APNAME

Название точки доступа

● DIRECTION

Направление (вход/выход)

стр. 277 из 355

26.3.4. Событие по статусу связи с точками доступа.

Для события «по статусу связи с точками доступа» необходимо выбрать точки доступа, для

которых будет обрабатываться данное событие и разновидность события.

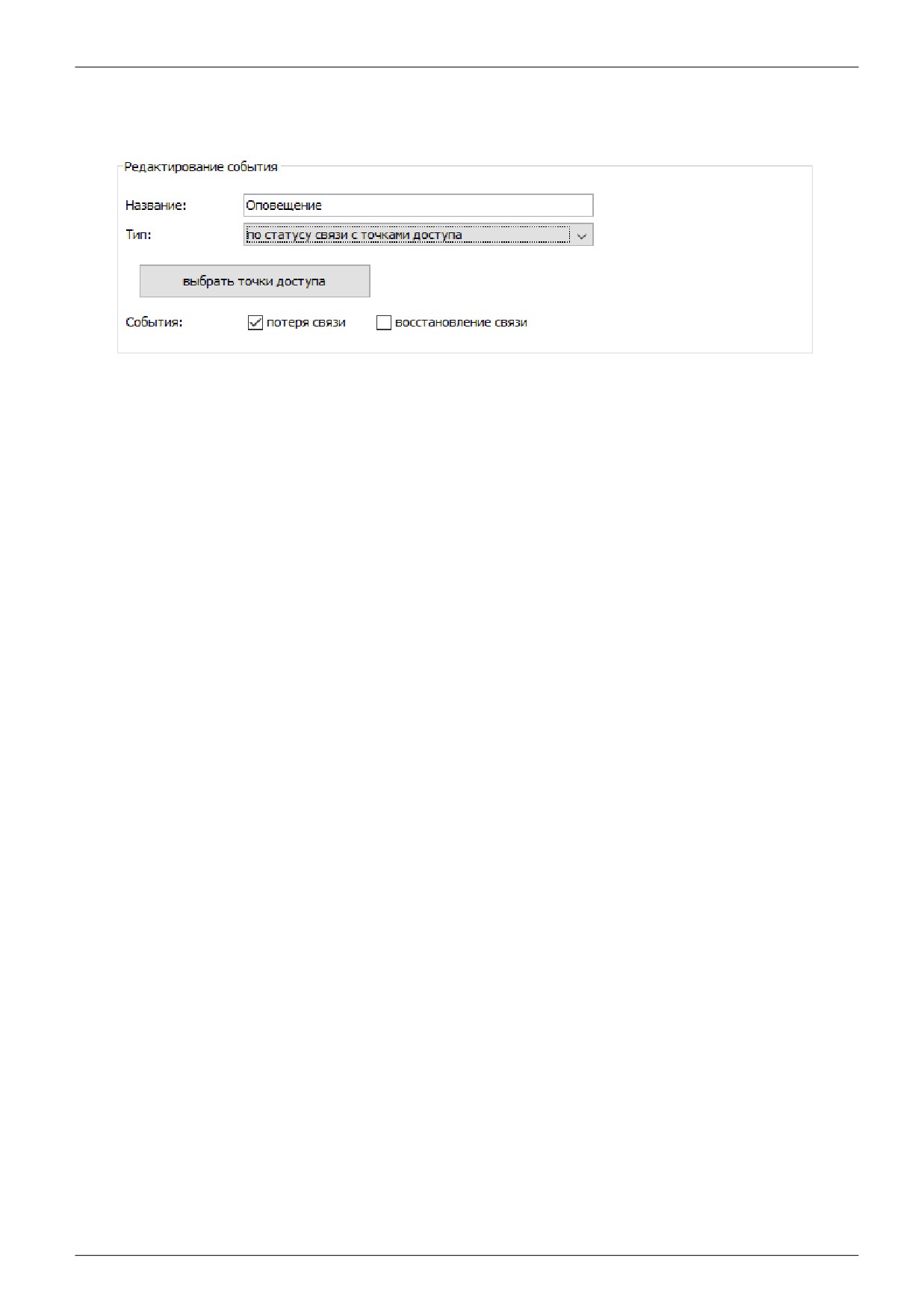

Рисунок 268: Пример панели «Редактирование события» для события по статусу связи с точками

доступа

Для обработки фактов потери или восстановления связи необходимо отметить соответствующие

пункты в графе «События». При не отмеченных пунктах событие обрабатываться не будет.

Далее следует настроить реакцию системы на событие.

Список переменных для события по статусу связи с ТД.

● NOTIFYDATE

Дата уведомления в формате ГГГГ-ММ-ДД

● NOTIFYTIME

Время уведомления в формате ЧЧ:ММ:СС

● DATE

Дата события в формате ГГГГ-ММ-ДД

● TIME

Время события в формате ЧЧ:ММ:СС

● APID

Номер точки доступа

● APNAME

Название точки доступа

● APSTATE

Статус связи с точками доступа

стр. 278 из 355

26.3.5. Событие по расписанию.

Для события

«по расписанию» необходимо задать точку отсчёта, дни, время и правила

выполнения пропущенных действий.

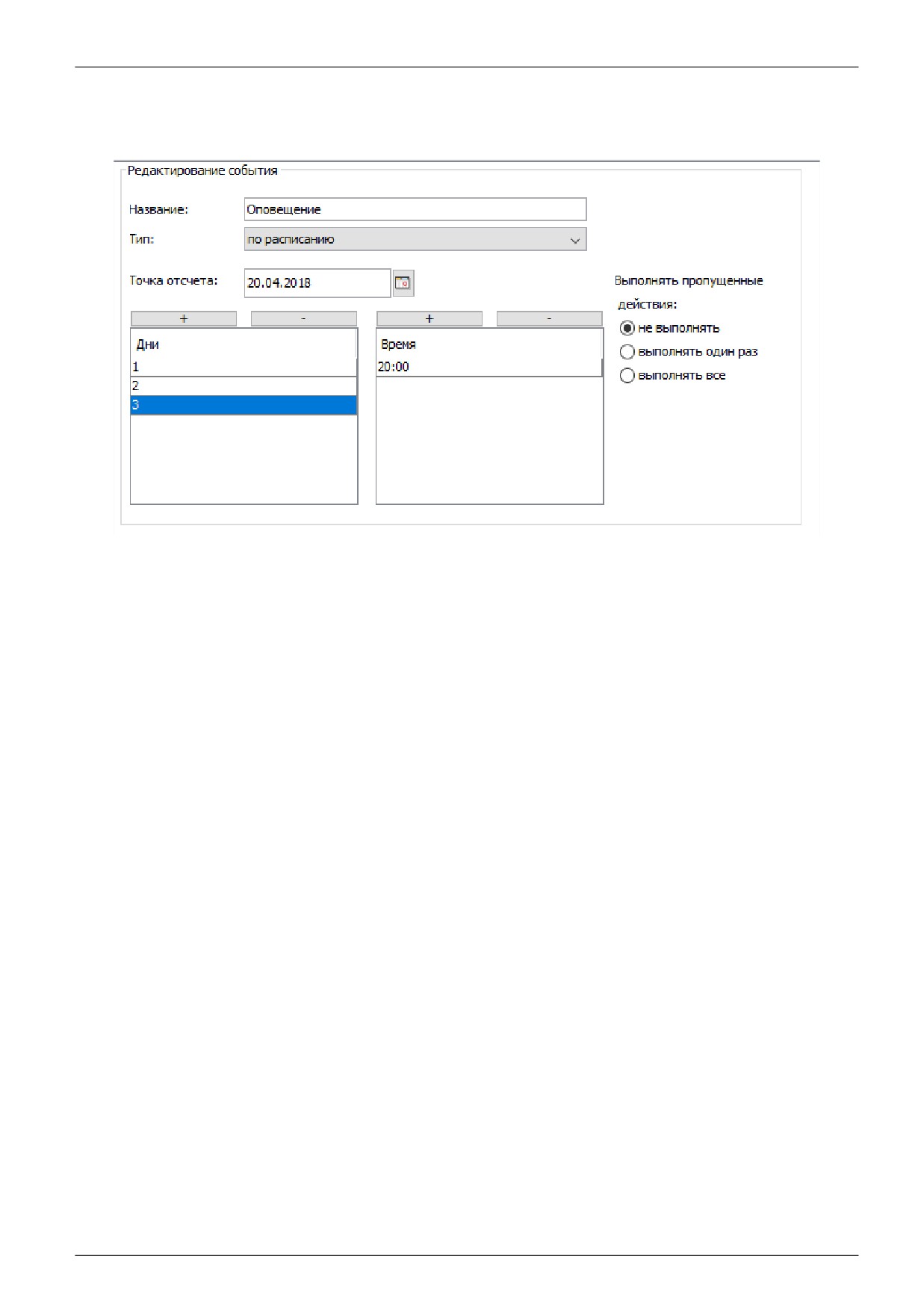

Рисунок 269: Пример панели «Редактирование события» для события по расписанию

Для того чтобы добавить новый день нажмите кнопку «+», расположенную над окном «дни».

Для удаления дня выделите нужный день и нажмите кнопку «-».

Далее необходимо задать время, когда будет происходить реакция. Для этого воспользуйтесь

аналогичными кнопками расположенными над окном «Время». Укажите в поле «Точка отсчёта»

дату, начиная с которой будет циклически выполняться заданная последовательность дней.

Укажите правила выполнения пропущенных действий, поставив точку напротив нужного пункта.

Доступные варианты:

● не выполнять.

Если реакции на события не были выполнены из-за остановки сервера, то при его запуске они не

будут выполняться.

● выполнять один раз.

Если реакции на события не были выполнены из-за остановки сервера, то при его запуске будет

выполнена только последняя реакция. Например, если должно было отправится несколько смс в

разное время, то отправлено будет только последнее.

● выполнять все.

Если реакции на события не были выполнены из-за остановки сервера, то при его запуске будут

выполнены все пропущенные реакции.

стр. 279 из 355

26.3.6. Событие по срабатыванию пожарной тревоги.

Для события «по срабатыванию пожарной тревоги» необходимо выбрать точки доступа, для

которых будет обрабатываться данное событие и разновидность события.

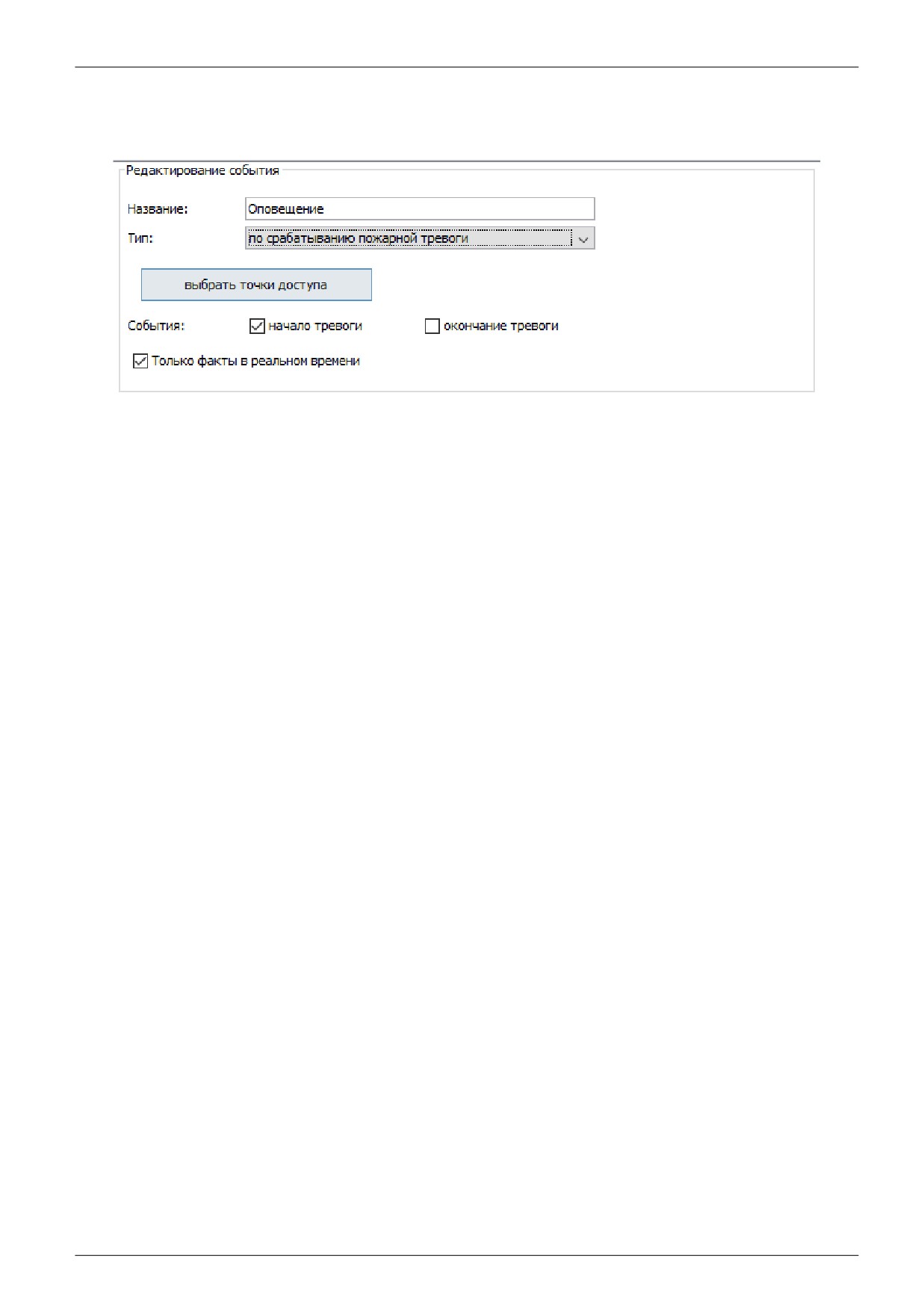

Рисунок 270: Пример панели «Редактирование события» для события по срабатыванию пожарной

тревоги

Для обработки фактов срабатывания пожарной тревоги, начало или окончание тревоги

необходимо отметить соответствующие пункты в графе «События». При не отмеченных пунктах

событие обрабатываться не будет.

Для обработки событий, происходящих только в реальном времени, необходимо включить

функцию «Только факты в реальном времени». При отключении этой функции система будет

обрабатывать также те события, которые накоплены контроллером при работе в автономном

режиме и передаются на сервер при восстановлении связи.

Далее следует настроить реакцию системы на событие.

Список переменных для события по срабатыванию пожарной тревоги.

● NOTIFYDATE

Дата уведомления в формате ГГГГ-ММ-ДД

● NOTIFYTIME

Время уведомления в формате ЧЧ:ММ:СС

● DATE

Дата события в формате ГГГГ-ММ-ДД

● TIME

Время события в формате ЧЧ:ММ:СС

● APID

Номер точки доступа

● APNAME

Название точки доступа

стр. 280 из 355

26.3.7. Событие по изменению режима точки доступа.

Для события «по режима точки доступа» необходимо выбрать точки доступа, для которых будет

обрабатываться данное событие и режим точек доступа на который будет реакция.

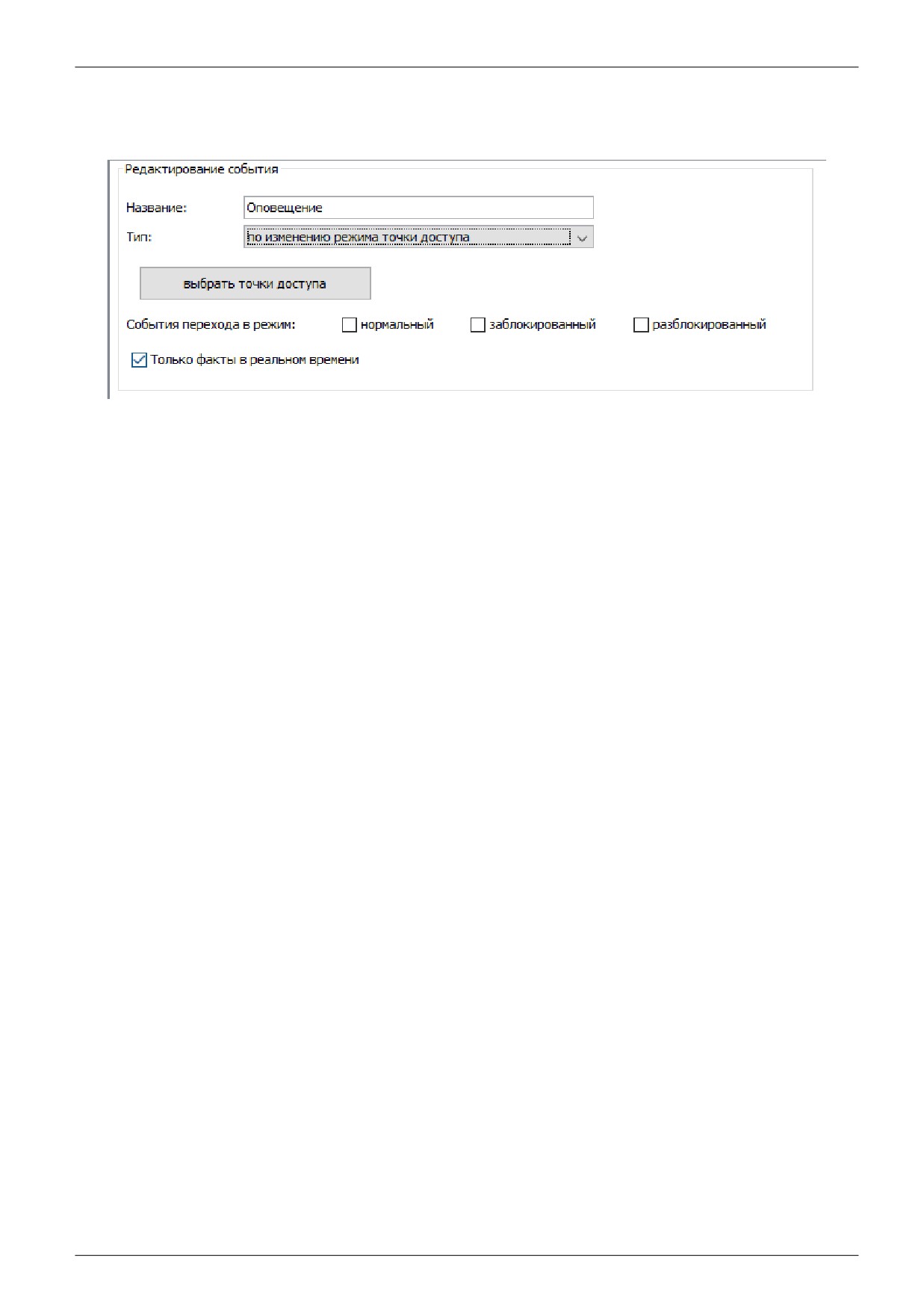

Рисунок 271: Пример панели «Редактирование события» для события по изменению режима точки

доступа

Для обработки фактов изменения режима точки доступа необходимо отметить соответствующие

пункты в графе

«События перехода в режим». При не отмеченных пунктах событие

обрабатываться не будет.

Для обработки событий, происходящих только в реальном времени, необходимо включить

функцию «Только факты в реальном времени». При отключении этой функции система будет

обрабатывать также те события, которые накоплены контроллером при работе в автономном

режиме и передаются на сервер при восстановлении связи.

Далее следует настроить реакцию системы на событие.

Список переменных для события по изменению режима ТД.

● NOTIFYDATE

Дата уведомления в формате ГГГГ-ММ-ДД

● NOTIFYTIME

Время уведомления в формате ЧЧ:ММ:СС

● DATE

Дата события в формате ГГГГ-ММ-ДД

● TIME

Время события в формате ЧЧ:ММ:СС

● APID

Номер точки доступа

● APNAME

Название точки доступа

● OBJID

Внутренний идентификатор объекта доступа

Если изменение режима работы точки доступа произошло в результате ручного перевода (по

двойному поднесению карты), можно передать следующее:

● OBJNAME

Название объекта доступа

● OBJNAME1

Фамилия объекта доступа

● OBJNAME2

Имя объекта доступа

● OBJNAME3

Отчество объекта доступа

● OBJTABNUM

Табельный номер объекта доступа

● OBJDEP

Отдел, в котором находится объект доступа

● OBJPOS

Должность объекта доступа

● SIDEPARAM

Дополнительный параметр объекта доступа (если есть)

● OBJPHONENUMBER Номер телефона объекта доступа

стр. 281 из 355

26.3.8. Событие по удержанию двери.

Для события «по удержанию двери» необходимо выбрать точки доступа, для которых будет

обрабатываться данное событие.

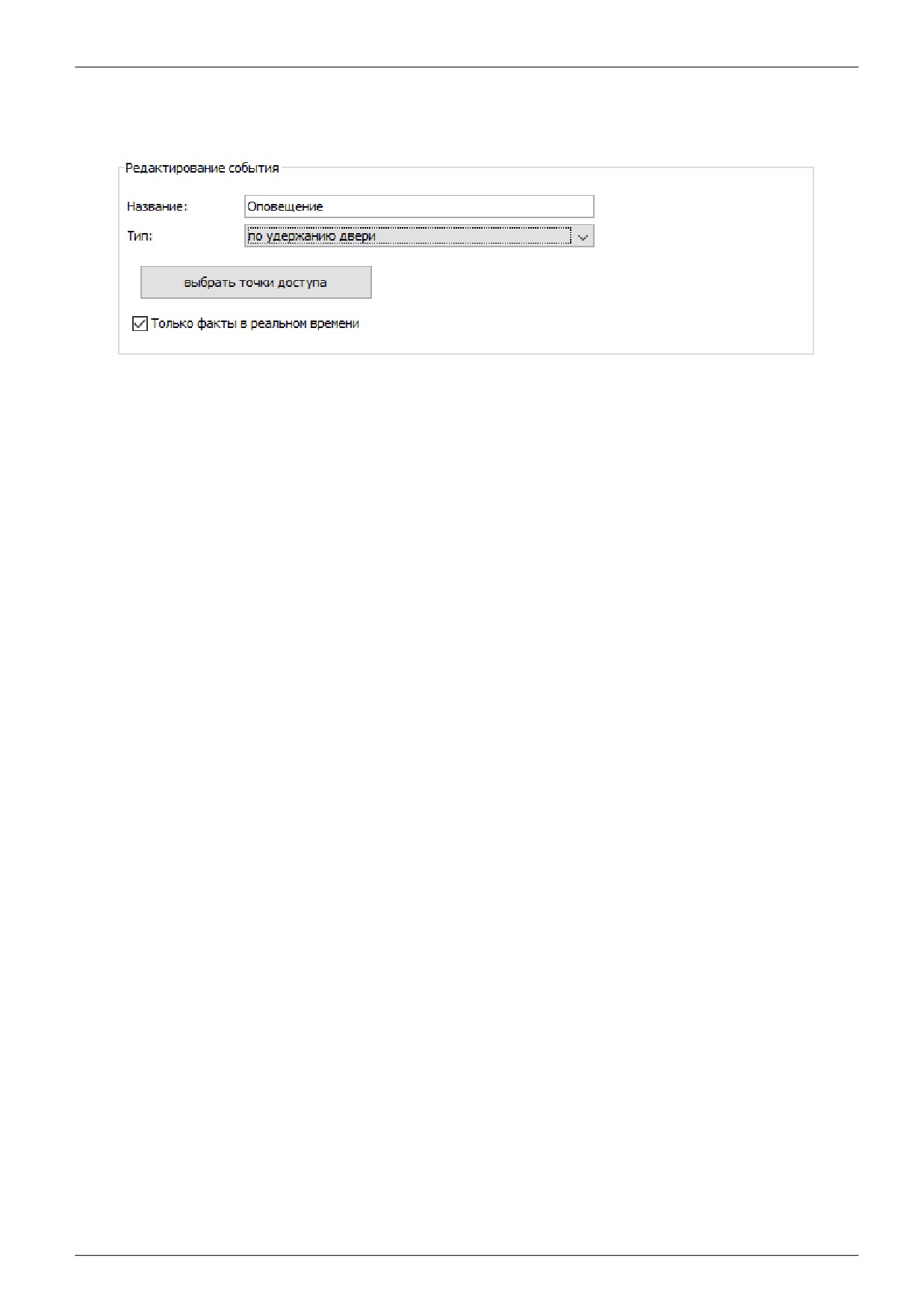

Рисунок 272: Пример панели «Редактирование события» для события по удержанию двери

Для обработки событий, происходящих только в реальном времени, необходимо включить

функцию «Только факты в реальном времени». При отключении этой функции система будет

обрабатывать также те события, которые накоплены контроллером при работе в автономном

режиме и передаются на сервер при восстановлении связи.

Далее следует настроить реакцию системы на событие.

Список переменных для события по удержанию двери.

● NOTIFYDATE

Дата уведомления в формате ГГГГ-ММ-ДД

● NOTIFYTIME

Время уведомления в формате ЧЧ:ММ:СС

● DATE

Дата события в формате ГГГГ-ММ-ДД

● TIME

Время события в формате ЧЧ:ММ:СС

● APID

Номер точки доступа

● APNAME

Название точки доступа

стр. 282 из 355

26.3.9. Событие по унифицированному событию.

Позволяет настроить реагирование на любое из возможных событий, возникающих в системе

«Sigur». Для унифицированного события необходимо выбрать типы событий, на которые должна

быть реакция, уточнить применимость к точкам и объектам доступа, охранным зонам (по

умолчанию фильтр отсутствуют, обрабатываются события со всех точек доступа и охранных зон,

по всем объектам доступа).

Для событий, связанных с точками доступа так же необходимо отметить интересующие пункты в

графе «Направления». При не отмеченных пунктах событие обрабатываться не будет.

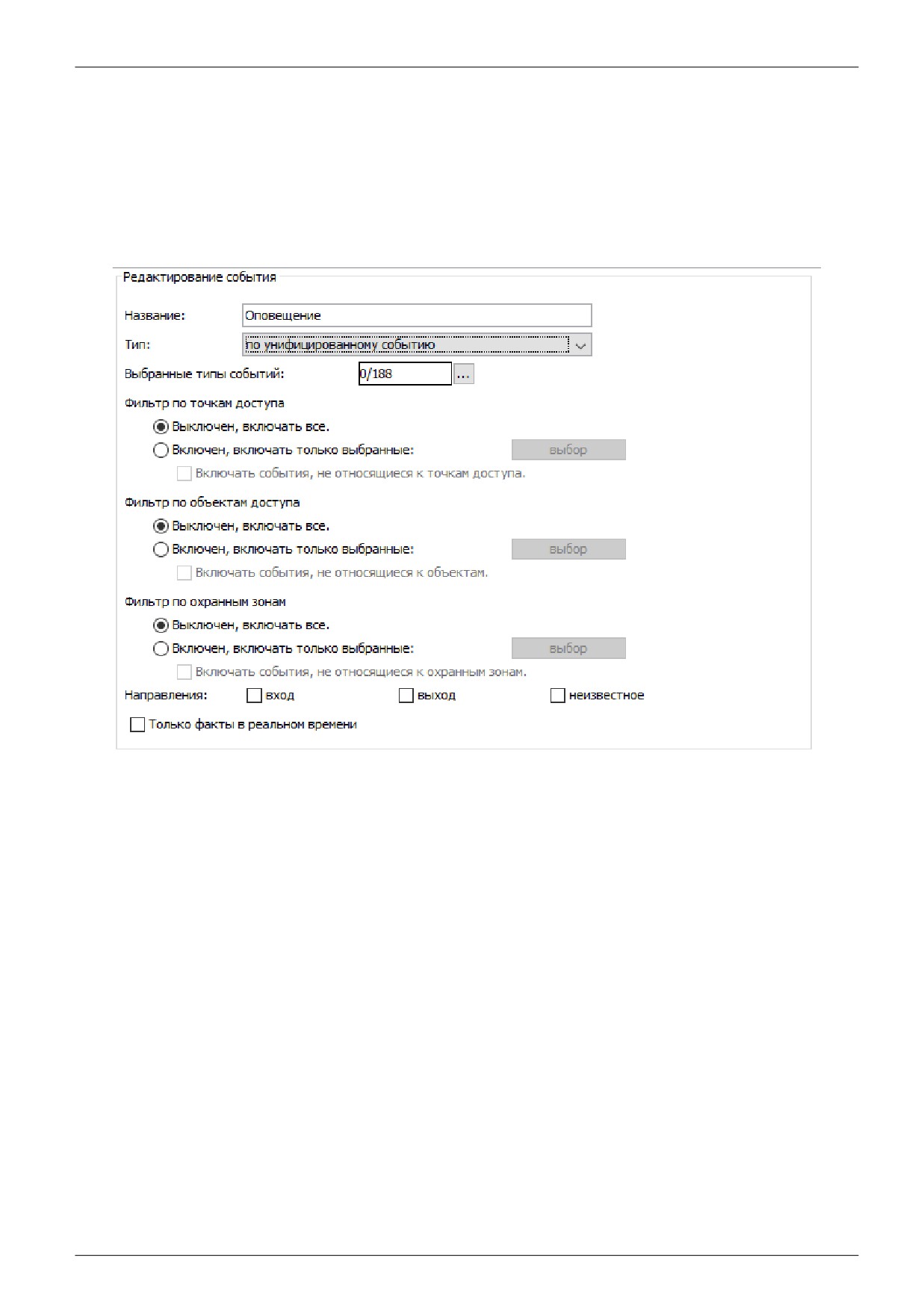

Рисунок 273: Пример панели «Редактирование события» для унифицированного события.

Для обработки событий, происходящих только в реальном времени, необходимо включить

функцию «Только факты в реальном времени». При отключении этой функции система будет

обрабатывать также те события, которые накоплены контроллером при работе в автономном

режиме и передаются на сервер при восстановлении связи.

Далее следует настроить реакцию системы на событие.

Список переменных для унифицированного события.

● NOTIFYDATE

Дата уведомления в формате ГГГГ-ММ-ДД

● NOTIFYTIME

Время уведомления в формате ЧЧ:ММ:СС

● DATE

Дата события в формате ГГГГ-ММ-ДД

● TIME

Время события в формате ЧЧ:ММ:СС

● APID

Номер точки доступа

● APNAME

Название точки доступа

● EVENT_NAME

Наименование события

● OBJID

Внутренний идентификатор объекта доступа

● OBJNAME

Название объекта доступа

● OBJNAME1

Фамилия объекта доступа

стр. 283 из 355

26.3.10. Событие по изменению остатка на счету

Для события «по изменению остатка на счету» необходимо выбрать объекты доступа, для

которых будет обрабатываться данное событие, и разновидность состояния расчётного счёта.

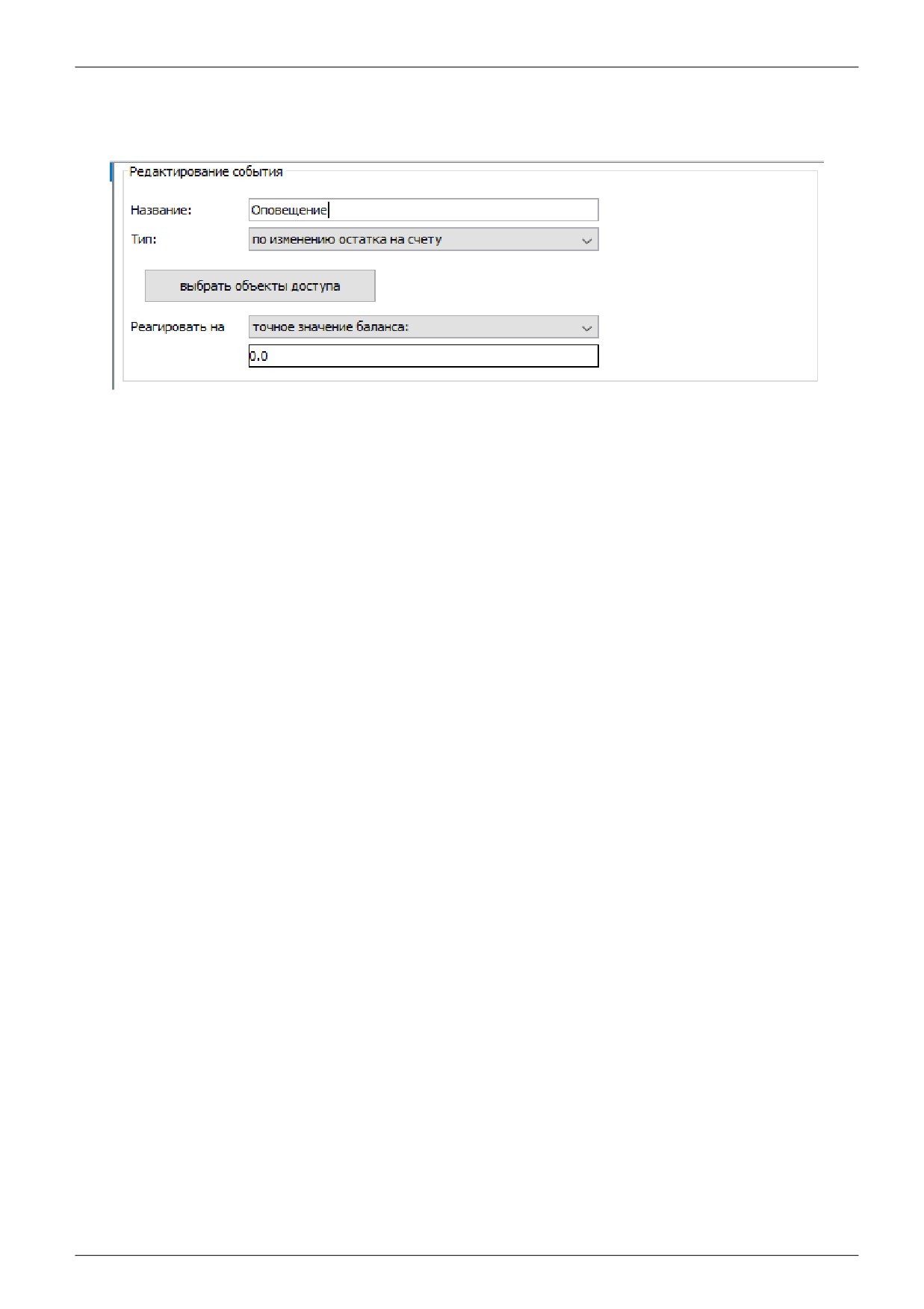

Рисунок 274: Пример панели «Редактирование события» для события по изменению остатка на

расчётном счёте.

Реакция может быть настроена для одного из следующих состояний:

● достижение точного значения баланса

● снижение ниже порога

● увеличение выше порога

● любое изменение

Список переменных для события по изменению остатка на счету.

● NOTIFYDATE

Дата уведомления в формате ГГГГ-ММ-ДД

● NOTIFYTIME

Время уведомления в формате ЧЧ:ММ:СС

● OBJID

Внутренний идентификатор объекта доступа

● OBJNAME

Название объекта доступа

● OBJNAME1

Фамилия объекта доступа

● OBJNAME2

Имя объекта доступа

● OBJNAME3

Отчество объекта доступа

● OBJPHONENUMBER Номер телефона объекта доступа

● OBJTABNUM

Табельный номер объекта доступа

● OBJDEP

Отдел, в котором находится объект доступа

● OBJPOS

Должность объекта доступа

● PAYACCTYPE

Тип расчётного счёта

● PAYACCVALUE

Остаток по расчётному счёту

● SIDEPARAM

Дополнительный параметр объекта доступа,

связанного

с

событием (если есть)

стр. 285 из 355

26.3.11. Событие по нажатию кнопки в «Наблюдении»

Для события «по нажатию на кнопку в «Наблюдении» необходимо выбрать одну из кнопок

пользовательского вида наблюдения (если такой вид создан). При редактировании реакции так

же можно оставить вариант, что кнопка

«не выбрана» и уже при редактировании вида

наблюдения выбирать нужную из созданных реакций. Каждая реакция может соответствовать

только одной кнопке.

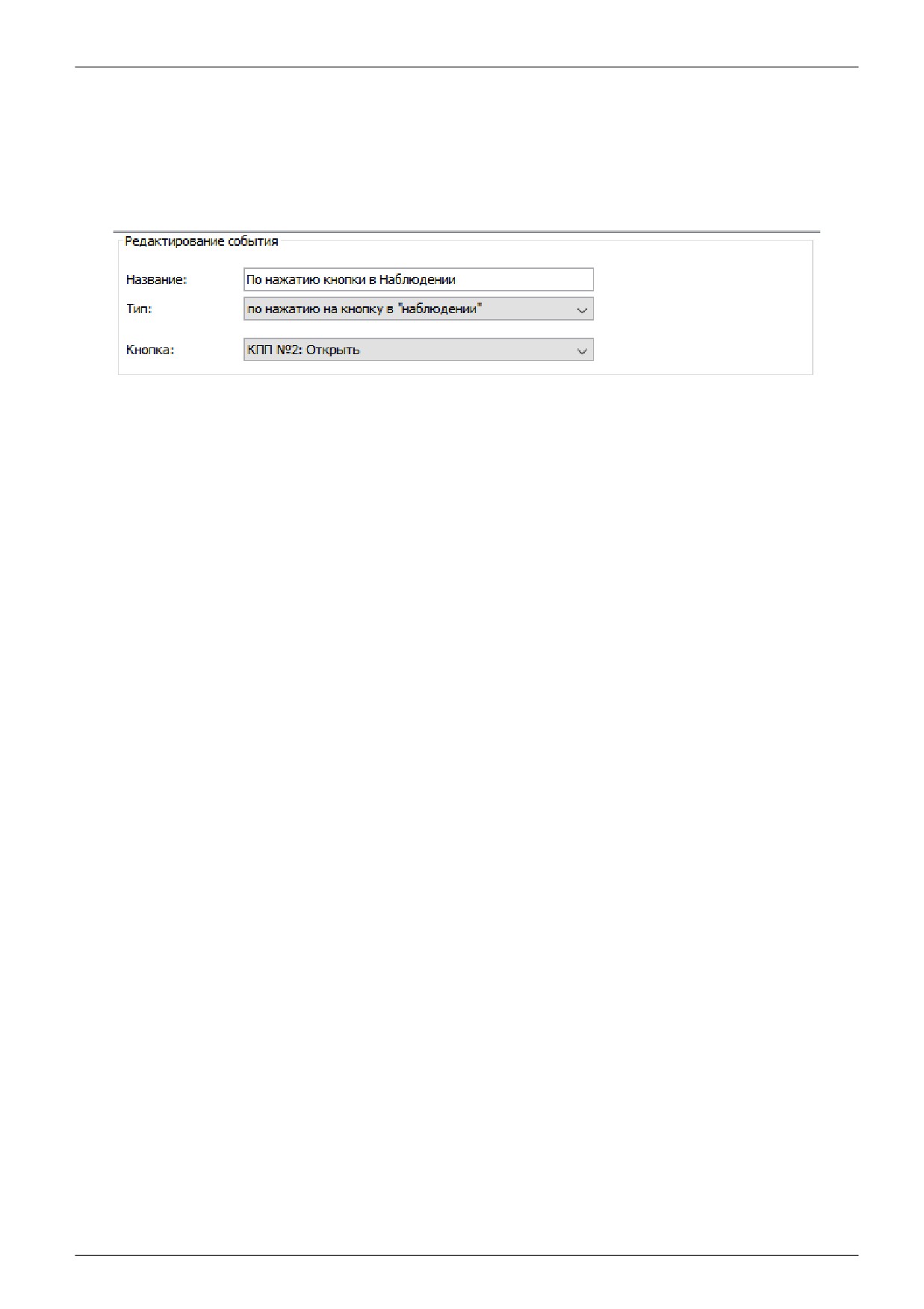

Рисунок 275. Пример панели «Редактирование события» для события по нажатию кнопки

на виде «Наблюдения».

Список переменных для события по нажатию на кнопку в наблюдении:

●

NOTIFYDATE

Дата уведомления в формате ГГГГ-ММ-ДД

●

NOTIFYTIME

Время уведомления в формате ЧЧ:ММ:СС

●

DATE

Дата события в формате ГГГГ-ММ-ДД

●

TIME

Время события в формате ЧЧ:ММ:СС

●

APID

Номер точки доступа

●

APNAME

Название точки доступа

●

OBJID

Внутренний идентификатор объекта доступа

●

OBJNAME

Название объекта доступа

●

OBJNAME1

Фамилия объекта доступа

●

OBJNAME2

Имя объекта доступа

●

OBJNAME3

Отчество объекта доступа

●

OBJPHONENUMBER

Номер телефона объекта доступа

●

OBJTABNUM

Табельный номер объекта доступа

●

SIDEPARAMN

N-ый дополнительный параметр объекта доступа, связанного с

событием (если есть)

●

OBJDEP

Отдел, в котором находится объект доступа

●

OBJPOS

Должность объекта доступа

●

DIRECTION

Направление (вход/выход)

●

ALKOVALUE

Концентрация алкоголя

●

LINEID

Внутренний идентификатора охранной зоны

●

LINENAME

Название охранной зоны

●

SMSTILLDATE

Срок действия подписки на SMS/PUSH уведомления

●

KEY_W26

Строка, содержащая номер пропуска в формате Wiegand-26,

например: 123,45678.

●

KEY_DEC

Строка, содержащая номер пропуска в десятичном формате.

●

KEY_HEX

Строка, содержащая номер карты в шестнадцатеричном формате.

●

LINEID

Внутренний идентификатор охранной зоны

стр. 286 из 355

26.4. Типы реакций на события.

При наступлении какого-либо события система осуществляет его обработку и реагирует на него

заданным образом. Доступны следующие типы реакций на события:

● Осуществлять HTTP запрос.

● Отправлять SMS/PUSH/Telegram сообщение.

● Закрывать пропуск посетителя.

● Уведомлять планировщик «Ewclid»

● Установить режим точек доступа.

● Установить срок действия пропуска.

● Отправить на e-mail.

● Выполнить действие над охранной зоной.

● Разрешить однократный проход.

● Изменить значение счёта

● Исполнить задачу Video Insight

● Установить PTZ-пресет Video Insight

● Выполнить команду ОС

26.4.1. Реакция «Осуществлять HTTP запрос».

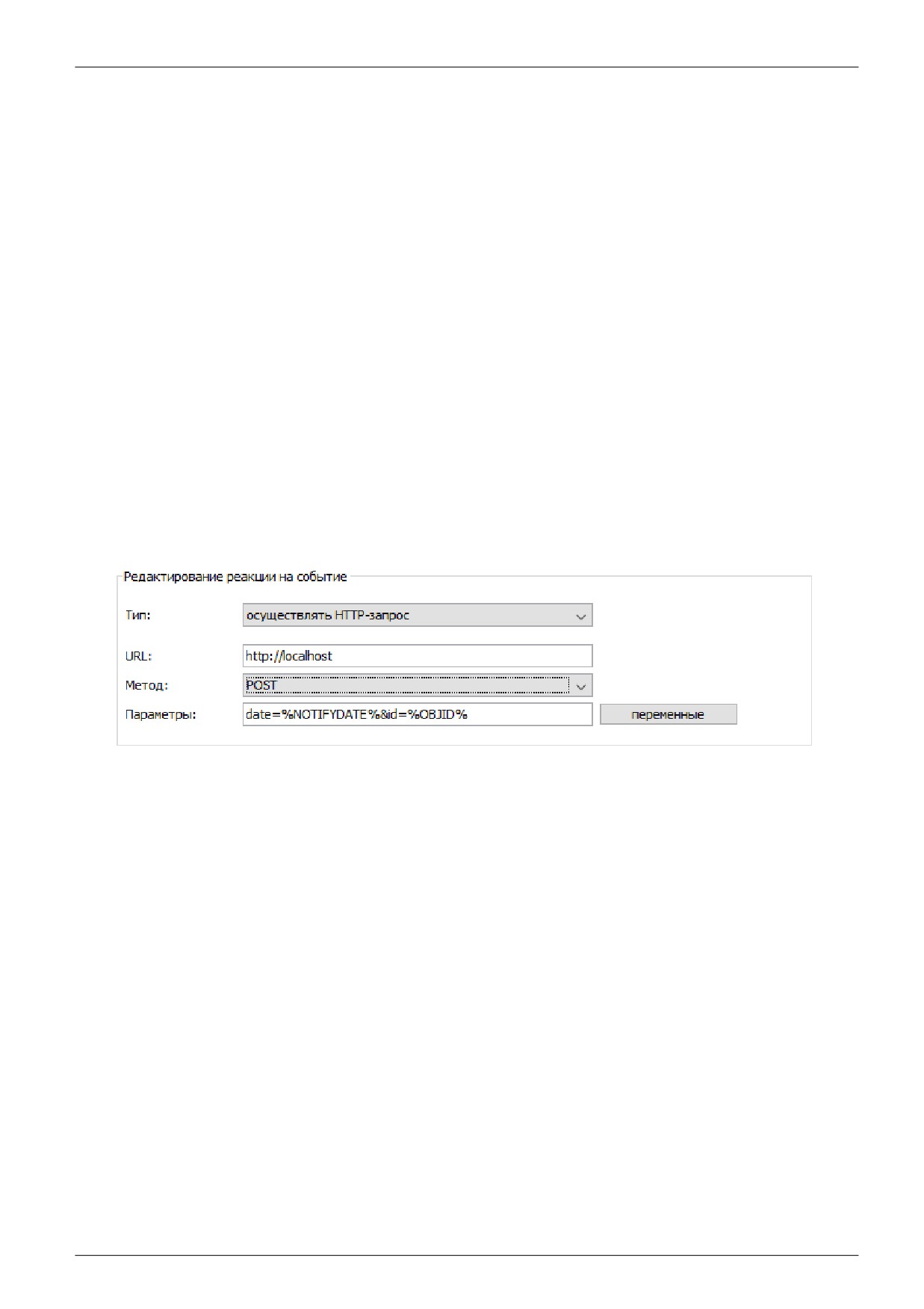

Рисунок 276: Пример панели «Редактирование реакции на событие» с типом «Осуществлять HTTP

запрос».

Для данного типа реакции необходимо настроить следующие параметры:

1. URL. Формат записи: http://host[:port][/path] В качестве host допускается как IP так и доменное

имя. Host

«отсчитывается» относительно сервера. Запрос осуществляется сервером,

поэтому, например, «localhost» будет сервер, а не клиент. Port по умолчанию - 80. Path по

умолчанию - «/». Параметры (вида «?param=value») в URL не допускаются, вместо этого их

нужно указывать в поле «параметры». Запрос осуществляется по протоколу HTTP/1.1.

2. Метод. POST или GET.

3. Параметры. Строка вида

«param1=value1¶m2=value2». Допускаются

«переменные»,

являющиеся строками, которые будут заменены на специфичные для каждой ситуации

значения.

Список доступных для данного события параметров можно получить, нажав кнопку

«переменные». Двойное нажатие левой кнопкой мыши на строке списка автоматически

помещает эту переменную в поле ввода.

Полный список переменных с их описанием приведён в разделе

«Список переменных,

доступных для события по факту доступа».

стр. 288 из 355

26.4.2. Реакция «Отправлять SMS/PUSH/Telegram сообщение».

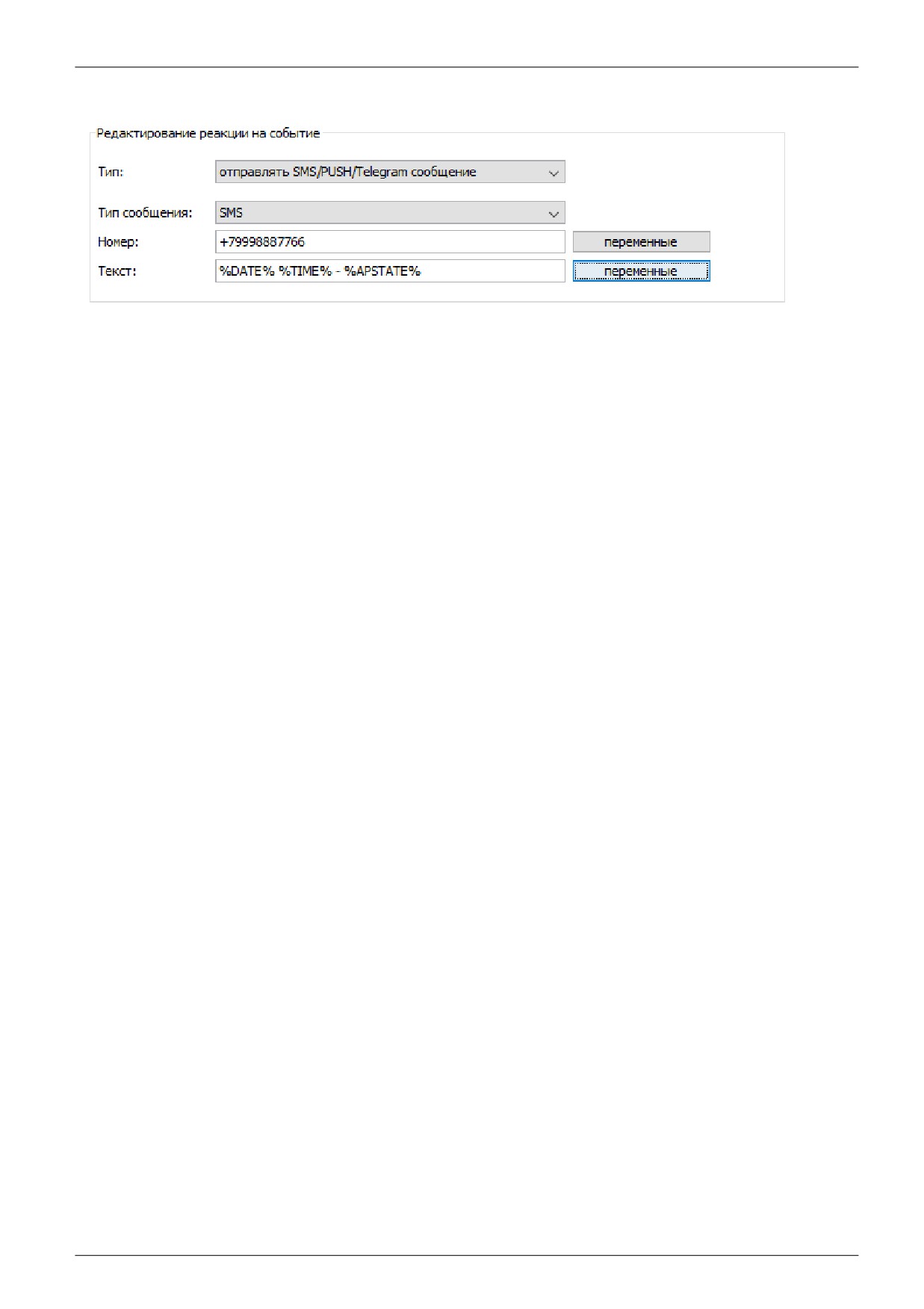

Рисунок 277: Пример настроек «Отправлять SMS сообщение».

Для данного типа реакции необходимо настроить следующие параметры:

1. Тип сообщения. Выбирается, будет производиться рассылка обычных SMS сообщений,

PUSH-уведомлений или сообщений в Telegram. На момент написания документации

рассылка PUSH-уведомлений возможна только через SMPP-шлюз sms.sigursys.com.

2. Номер телефона/ID чата Telegram.

Номер телефона должен указываться в интернациональном формате, с символом «+» и

кодом страны в начале номера (формат E.164).

Можно использовать переменную

%OBJPHONENUMBER% для указания не статичного

телефонного номера, а номера телефона объекта, участвующего в событии (номер должен

быть указан в учётной карточке пользователя).

ID чата Telegram можно узнать в чате с ботом системы, написав команду /start или присвоить

автоматически по сгенерированной ссылке.

3. Текст уведомления. В тексте, как и в случае HTTP запроса, могут использоваться

переменные, определяемые связанным событием.

Следует стремиться к уменьшению длины текста SMS, т.к. длинные SMS фрагментируются и

отсылаются как несколько сообщений (для пользователя - прозрачно, т.к. телефон «склеивает»

их вместе и показывает как одну), что приводит к тому, что отправка будет занимать больше

времени и придётся заплатить за несколько сообщений (как правило, операторы тарифицируют

все сегменты сообщения по-отдельности).

Если сообщение содержит только латинские буквы, цифры и некоторые допустимые знаки

(@$ !"#@%&'()*+,-./:;<=>?), то:

● Сообщения до 160 символов включительно отсылаются одним SMS

● Сообщения длиной более 160 символов делятся на сегменты максимальной длиной 153

символа.

● Максимальная длинна сегментированного сообщения - 39015 символов.

Если сообщение содержит хотя бы один символ, не входящий в вышеперечисленные, то:

● Сообщения до 70 символов включительно отсылаются одним SMS

● Сообщения длиной более 70 символов делятся на сегменты максимальной длиной 67

символа.

● Максимальная длина сегментированного сообщения - 17085 символа.

стр. 289 из 355

содержание      ..     15      16      17      18     ..
