КРУГЛОПИЛЬНЫЙ СТАНОК С НАКЛОНЯЕМОЙ ПИЛОЙ SI 300 CLASS. РУКОВОДСТВО - часть 7

SI 300 CLASS

- ИСПОЛЬЗОВАНИЕ И РЕГУЛИРОВКА ПОДВЕСНОЙ РАМЫ И ПАРАЛЛЕЛЬНОЙ

НАПРАВЛЯЮЩЕЙ

7.2.1

ПРОВЕРКА УСТАНОВКИ НУЛЯ

(bj_7-2-1_0.0)

Опустить ограждение пилы.

Обрезать плиту по двум смежным сторонам так, чтобы они образовывали угол 90°.

Зафиксировать упор A (рис. 7.2) на линейке в положении, при котором плита попадает под пилу.

Прижать плиту одной из двух ранее обрезанных сторон к линейке G (рис. 7.2), а другой - к упору A (рис. 7.2).

Выполнить распил и точно измерить ширину полученной детали.

При необходимости скорректировать положение линеек со шкалой, как было описано ранее.

Pag. 8/46

- Cap.

SI 300 CLASS

- ИСПОЛЬЗОВАНИЕ И РЕГУЛИРОВКА ПОДВЕСНОЙ РАМЫ И ПАРАЛЛЕЛЬНОЙ

НАПРАВЛЯЮЩЕЙ

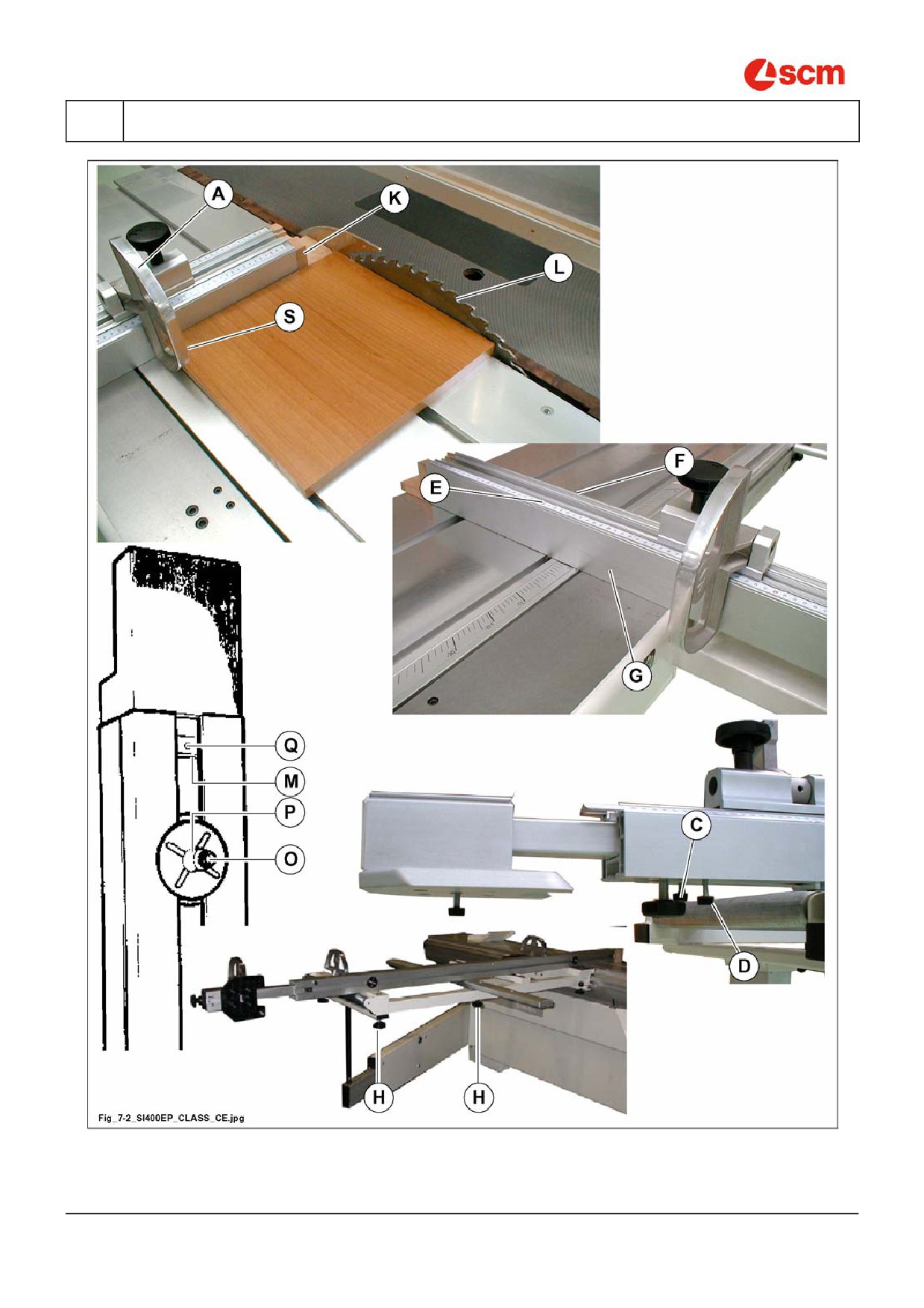

Рис. 7.2

Cap.

Pag.

9/46

SI 300 CLASS

- ИСПОЛЬЗОВАНИЕ И РЕГУЛИРОВКА ПОДВЕСНОЙ РАМЫ И ПАРАЛЛЕЛЬНОЙ

НАПРАВЛЯЮЩЕЙ

7.13

ИСПОЛЬЗОВАНИЕ ЛИНЕЙКИ С ТРЕМЯ

ЭЛЕКТРОННЫМИ УПОРАМИ ДЛЯ ВЫПОЛНЕНИЯ

ПЕРПЕНДИКУЛЯРНЫХ РАСПИЛОВ

(gu_7-13_0.0)

Обрезать противоскольную пластину K (рис. 7.13), после чего выполнить установку нуля шкалы линейки,

как описано ниже.

При остановленных пилах

(выключенных двигателях) сместить первый упор

(рис.

7.13)

(расположенный ближе всего к пиле) на край профиля линейки заподлицо с противоскольной

пластиной и закрепить его фиксатором.

Разблокировать упор 2 (рис. 7.13), ослабив фиксатор P (рис. 7.13). Удерживая нажатой кнопку A (рис.

7.13), сместить упор до реперного отверстия линейки.

Продолжая толкать упор 2 (рис. 7.13), нажать одновременно клавиши C и D (рис. 7.13) на индикаторе

V (рис. 7.13). При этом на дисплее появится заводская координата. Отпустить кнопку A (рис. 7.13).

Повторить действия пунктов 2 и 3 для упора 1 (рис. 7.13).

Ослабить фиксатор F (рис. 7.13) удлинительного элемента H (рис. 7.13) и сместить его до упора в

направлении пилы.

Нажать одновременно клавиши C и D (рис. 7.13) на индикаторе V (рис. 7.13). При этом на дисплее

появится заводское значение координаты.

Для настройки упоров 1 и 2 (рис. 7.13) ослабить фиксатор P (рис. 7.13), переместить упор как можно

ближе к требуемой позиции, выполнить микрометрическую настройку упора на требуемую координату

колесиком B (рис. 7.13), затянуть фиксатор P (рис. 7.13).

Для настройки упора, расположенного на удлинительном элементе H (рис. 7.13), ослабить фиксатор

F (рис. 7.13), переместить упор как можно ближе к требуемой позиции, выполнить микрометрическую

настройку упора на требуемую координату кольцом L (рис. 7.13), затянуть фиксатор F (рис. 7.13).

Для настройки упоров в режиме приращений:

Нажать клавишу E (рис. 7.13), при этом на дисплее появится значение 0.0.

Сместить упор на требуемое расстояние, следя за смещением по дисплею.

Для выхода из режима настройки "в приращениях" повторно нажать клавишу E (рис. 7.13).

Чтобы правильно расположить панель на станке (на станине) с наклонной стороны, как на рис 7.13,

необходимо поместить фальц (М на рис 7.13, входит в комплект со станком) на кнопку (А рис. 7.13),

повернуть как показано на рисунке и затянуть ручку (N рис. 7.13), для того, чтобы заблокировать фальц (О

рис. 7.13)

Pag. 10/46

- Cap.

SI 300 CLASS

- ИСПОЛЬЗОВАНИЕ И РЕГУЛИРОВКА ПОДВЕСНОЙ РАМЫ И ПАРАЛЛЕЛЬНОЙ

НАПРАВЛЯЮЩЕЙ

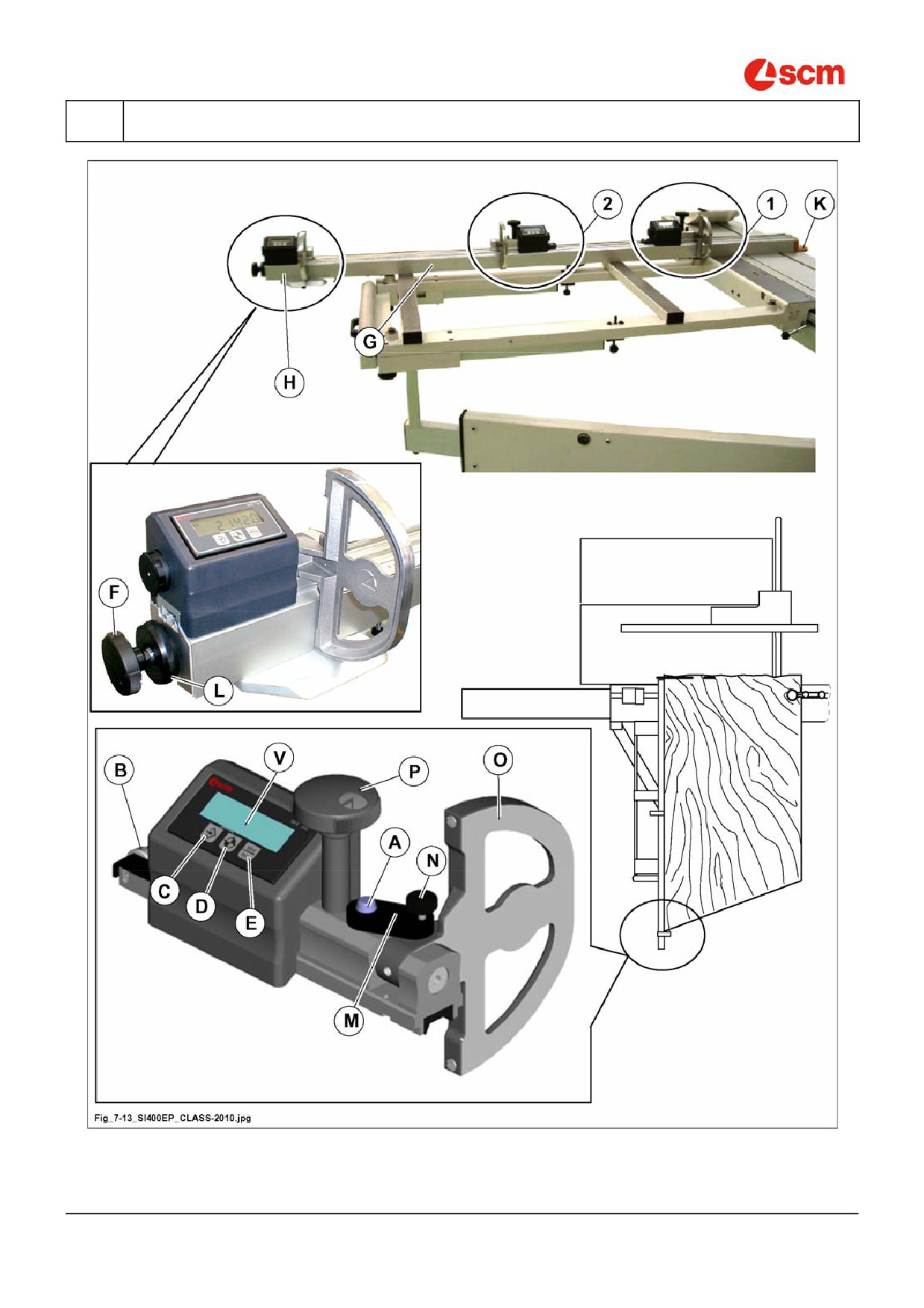

Рис. 7.13

Cap.

Pag.

11/46

SI 300 CLASS

- ИСПОЛЬЗОВАНИЕ И РЕГУЛИРОВКА ПОДВЕСНОЙ РАМЫ И ПАРАЛЛЕЛЬНОЙ

НАПРАВЛЯЮЩЕЙ

7.14

РУЧНАЯ НАПРАВЛЯЮЩАЯ ДЛЯ ПАРАЛЛЕЛЬНЫХ

РЕЗОВ

(gu_7-14_0.0)

7.14.1 УСТАНОВКА НУЛЯ НАПРАВЛЯЮЩЕЙ ДЛЯ

ПАРАЛЛЕЛЬНЫХ РЕЗОВ

(gu_7-14-1_0.0)

При остановленном лезвии (выключенный мотор) моментально поднять защиту лезвия.

Разблокировать группу направляющей для параллельных резов (D рис. 7.14-1) при помощи ручки (L

рис. 7.14-1) и сместить ее так, чтобы прочесть значение (пример 200 мм) между боковиной (R рис.

7.14-1) направляющей, повернутой к лезвию, и ниже лежащей миллиметровой линейкой (N рис. 7.14-

1).

При помощи метра измерить фактическое расстояние между лезвием и линейкой.

Ослабить ручку (M рис. 7.14-1) и сместить миллиметровую линейку (N рис. 7.14-1) так, чтобы при

помощи метра на боковой части линейки (R рис. 7.14-1) прочесть измеренное значение.

Заблокировать группу направляющей при помощи ручки (L рис. 7.14-1)

Опустить защиту и выполнить пробный рез.

Зажать ручку (M рис. 7.14-1).

Pag. 12/46

- Cap.

SI 300 CLASS

- ИСПОЛЬЗОВАНИЕ И РЕГУЛИРОВКА ПОДВЕСНОЙ РАМЫ И ПАРАЛЛЕЛЬНОЙ

НАПРАВЛЯЮЩЕЙ

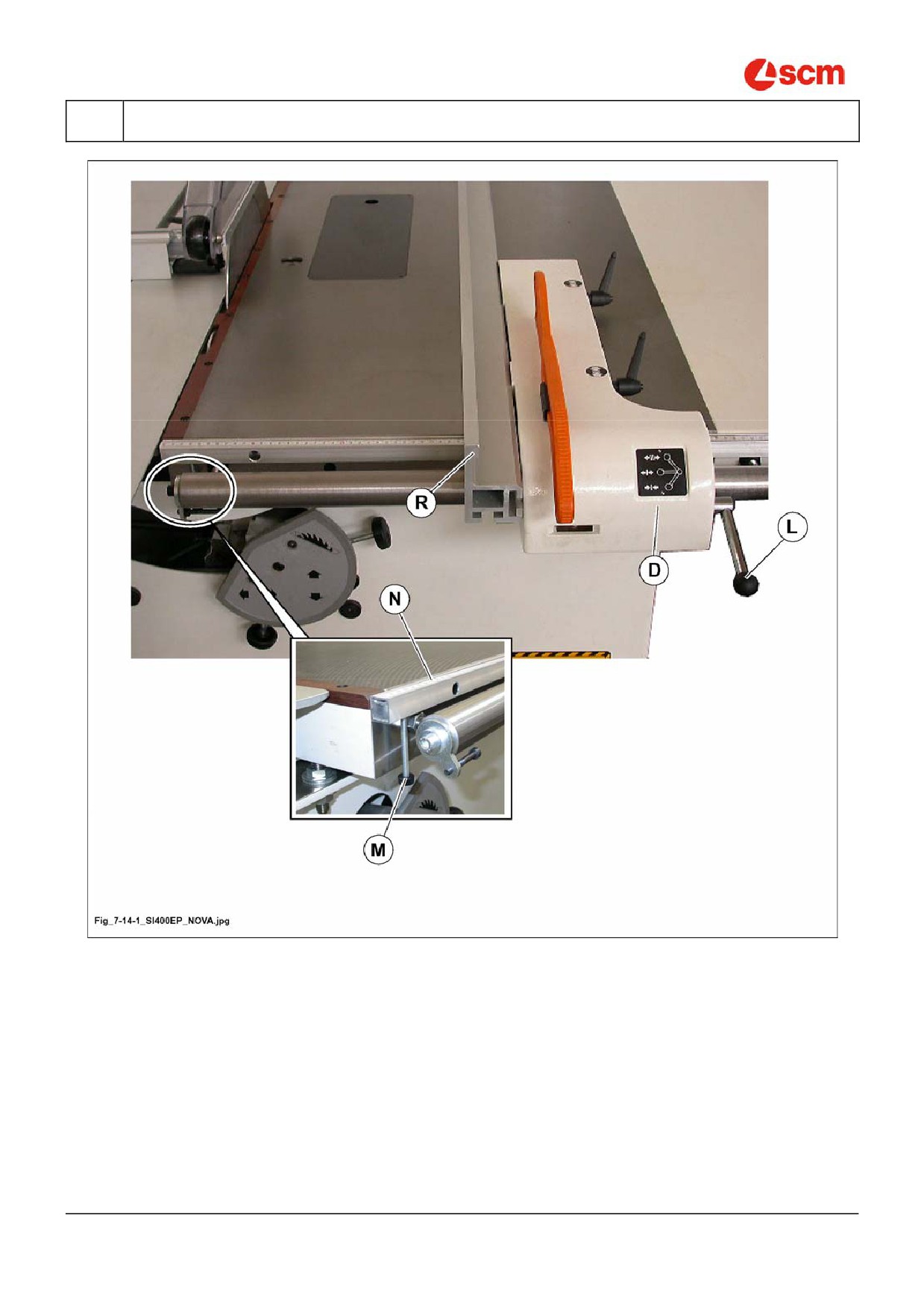

Рис. 7.14-1

Cap.

Pag.

13/46

SI 300 CLASS

- ИСПОЛЬЗОВАНИЕ И РЕГУЛИРОВКА ПОДВЕСНОЙ РАМЫ И ПАРАЛЛЕЛЬНОЙ

НАПРАВЛЯЮЩЕЙ

7.14.2 ФУНКЦИОНИРОВАНИЕ

(gu_7-14-2_0.0)

Установить вагон, как указано на рис. 7.14-2, и заблокировать при помощи рычага (M рис. 7.14-2).

Поднять рычаг (A рис. 7.14-2) в положение

, чтобы разблокировать группу направляющей.

Сместить ее как можно ближе к нужному значению (прочесть значение на миллиметровой линейке N

рис. 7.14-2).

Для микрометрической резулировки поднять рычаг (A) в положение

и повернуть ручку (C рис.

7.14-2).

При достижении значения снова заблокировать группу направляющей, опустив рычаг (A рис. 7.14-2) в

положение

Направляющая (R рис. 7.14-2) может скользить вдоль при разблокировки ручки (P рис. 7.14-2); по

окончании каждого позиционирования зажимать ручку.

Параллельная направляющая должна регулироваться вдоль так, чтобы обрабатываемый элемент не

заблокировался между направляющей и ножом отделителя.

ОПАСНОСТЬ-ОСТОРОЖНО:

передний конец направляющей не должен выходить за пределы плоскости (Fрис. 7.14-2).

Он должен приходить в положение воображаемой линии

(G рис.

7.14-2), которая

начинается на оси лезвия и скользит вперед на

45°; это необходимо для избегания

положения, когда зубцы поднятой пилы захватывают элемент и выбрасывают его в

сторону оператора.

Линейка (R рис. 7.14-2) может принимать 2 положения при ослаблении ручек P рис. 7.14-2.

ОПАСНОСТЬ-ОСТОРОЖНО:

данная позиция позволяет создать пространство для продвижения древесины при

помощи толкателя (not supplied by SCM).

ОПАСНОСТЬ-ОСТОРОЖНО:

в горизонтальном положении линейка соприкасается с лезвием, поэтому необходимо

обращать пристальное внимание.

по окончании каждого позиционирования зажать ручки (P рис. 7.14-2).

ОПАСНОСТЬ-ОСТОРОЖНО:

перед началом обработки убедитесь, что защита находится в противоположном

положении с элементом.

ССЫЛКИ-ИНФОРМАЦИЯ:

чтобы выполнить резы, которые переходят максимальное значение открытой группы

параллельной направляющей, необходимо исключить группу с рабочей плоскости,

выполнив следующие действия:

Ослабить ручку (A рис. 7.14-2) блокировки.

Привести группу направляющей в положение максимального расстояния от лезвия

пилы.

Ослабить ручки (P рис. 7.14-2) и установить линейку (R рис. 7.14-2), как на рисунке.

Заблокировать ручки (P).

Pag. 14/46

- Cap.

SI 300 CLASS

- ИСПОЛЬЗОВАНИЕ И РЕГУЛИРОВКА ПОДВЕСНОЙ РАМЫ И ПАРАЛЛЕЛЬНОЙ

НАПРАВЛЯЮЩЕЙ

Слегка развернуть группу направляющей к рейке (L рис. 7.14-2) и возвысить штифт

(Z рис. 7.14-2) с опорой (S), чтобы ставить его в кольцо (B рис. 7.14-2).

Полностью повернуть группу направляющей к рейке

(L рис.

7.14-2), чтобы

исключить ее.

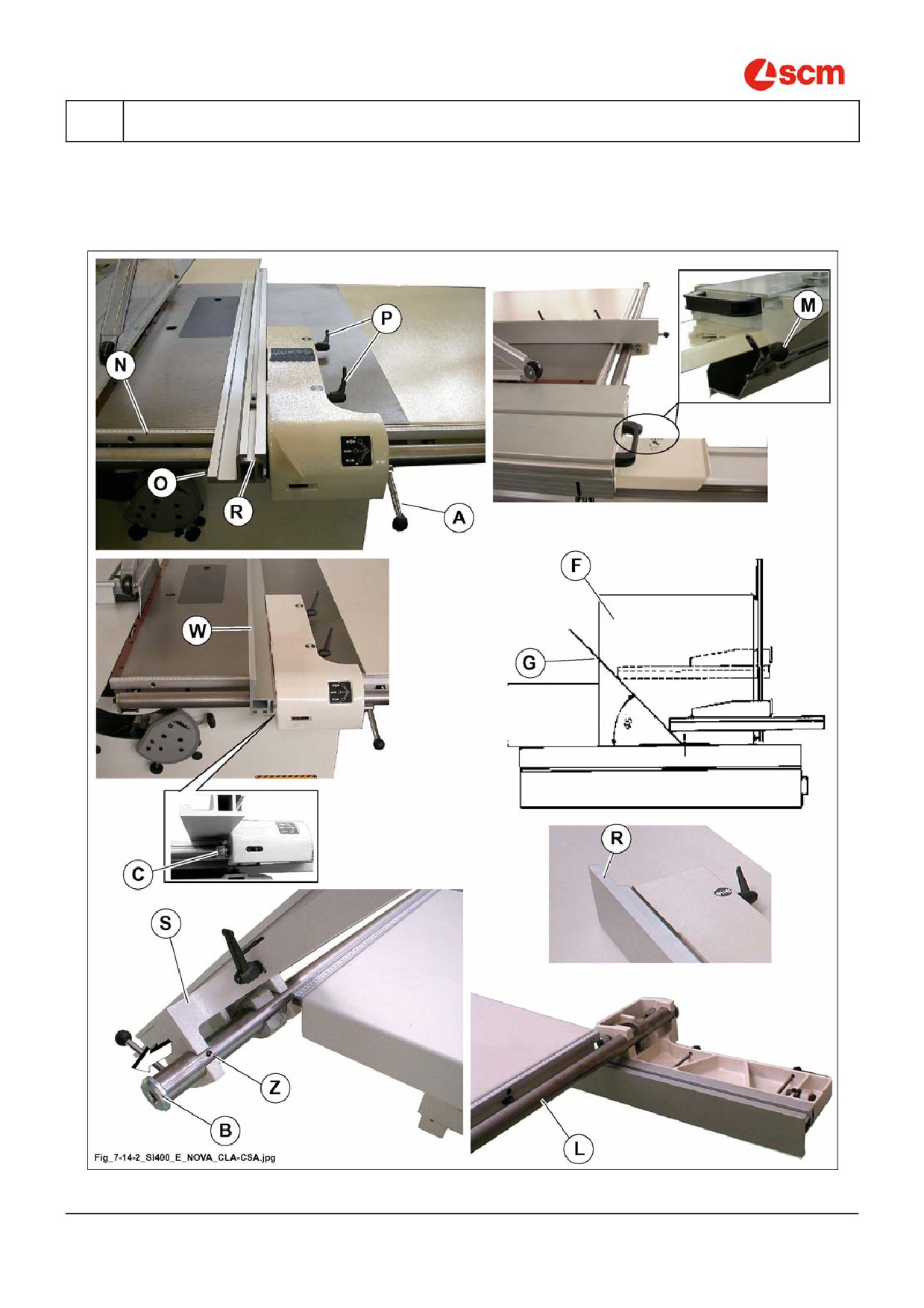

Рис. 7.14-2

Cap.

Pag.

15/46

SI 300 CLASS

- ИСПОЛЬЗОВАНИЕ И РЕГУЛИРОВКА ПОДВЕСНОЙ РАМЫ И ПАРАЛЛЕЛЬНОЙ

НАПРАВЛЯЮЩЕЙ

ОПАСНОСТЬ-ОСТОРОЖНО:

Когда от оператора требуется работа в непосредственной близости от режущего

инструмента, то в целях безопасности необходимо использовать толкатель. Толкатель

предназначен для работы с мелкими заготовками - их подачи на инструмент, прижима к

линейке, выгрузки со стола после выполнения распила.

ИСПОЛЬЗОВАНИЕ ТОЛКАТЕЛЕЙ

ОПАСНОСТЬ-ОСТОРОЖНО:

Перед началом распила убедиться, что ограждение D (рис. 7.14-2A) касается заготовки.

После завершения распила опустить ограждение до касания стола.

Во избежание контакта рук с режущим инструментом необходимо использовать

толкатель H (рис. 7.14-2A) (не поставляется SCM).

После окончания работы положить приспособление в специальный карман на корпусе

станка.

Для прижима к направляющей линейке мелких заготовок необходимо использовать

толкатели (не поставляются SCM).

Рукоятка A (рис. 7.14-2A) (не поставляется SCM) может использоваться с толкателями

различных размеров.

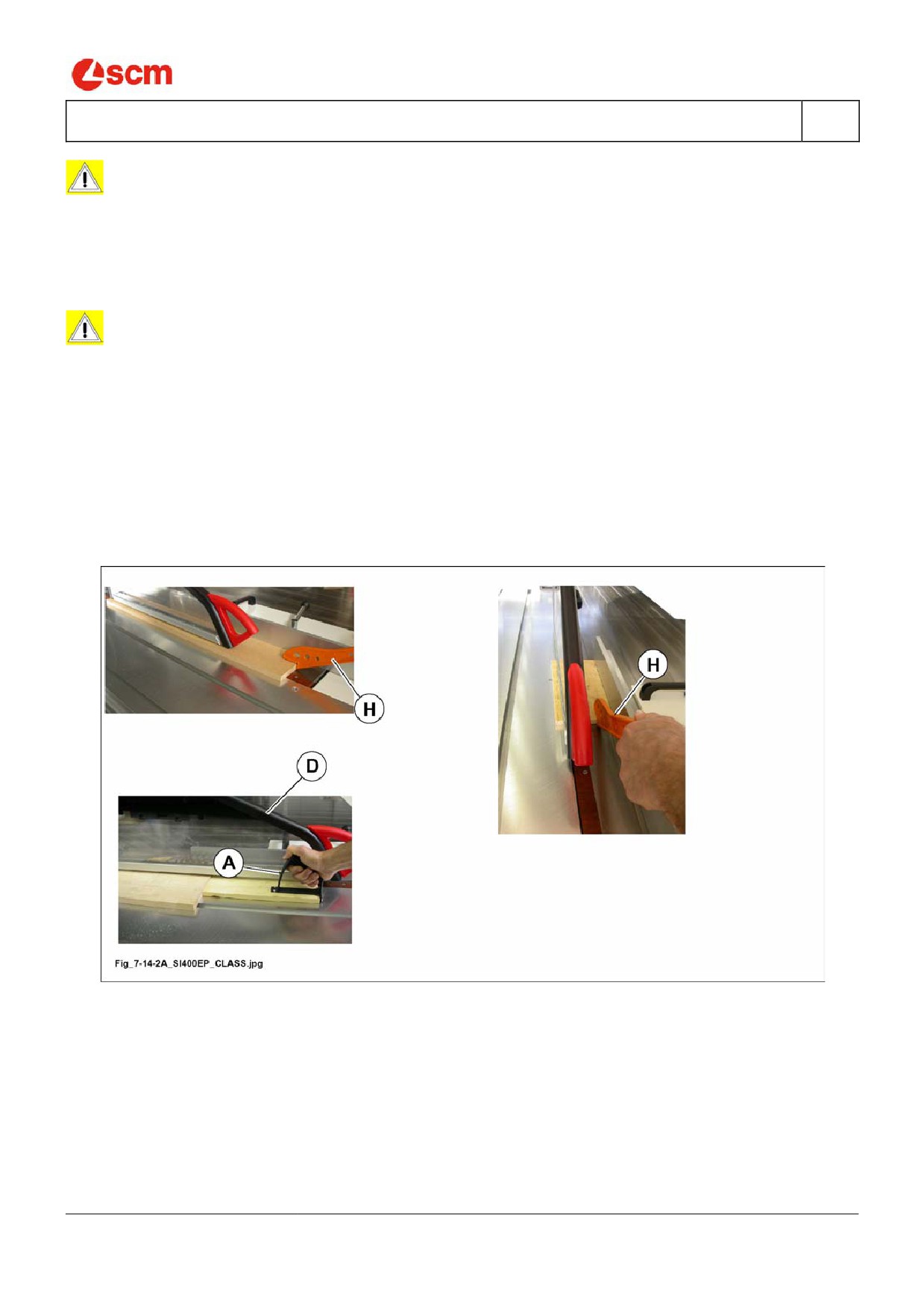

Рис. 7.14-2A

Pag. 16/46

- Cap.

SI 300 CLASS

- ИСПОЛЬЗОВАНИЕ И РЕГУЛИРОВКА ПОДВЕСНОЙ РАМЫ И ПАРАЛЛЕЛЬНОЙ

НАПРАВЛЯЮЩЕЙ

7.15

РУЧНАЯ НАПРАВЛЯЮЩАЯ ДЛЯ ПАРАЛЛЕЛЬНЫХ

РЕЗОВ С ЭЛЕКТРОННЫМ УСТРОЙСТВОМ

СЧИТЫВАНИЯ В ПОЛОЖЕНИИ НА МАГНИТНОЙ

ПОЛОСЕ

(hd_7.15_0.0)

7.15.1 УСТАНОВКА НУЛЯ

(hd_7.15.1_0.0)

Сместить направляющую для параллельных резов вправо к механическому упору-ограничителю

Одновременно нажать на экране

(V рис.

7.15) клавиши

(появится значение

предварительной установки) и убедиться, что отображен символ .

Сместить направляющую к лезвию так, чтобы на экране читалось значение (пр: 200), переданное на

линейку в вертикальном положении.

Выполнить пробный рез и измерить фактическую отметку достигнутого элемента.

Если имеется разница между установленной и фактической отметкой, суммировать или отнять

разницу от значения установленной отметки (см. гл. 13).

Пример:

Установленная отметка 200

Фактическая отметка отрезанного элемента 200,5

Отметка предварительной установки 1330,0

Откорректировать отметку предварительной установки на 1330,5

Для установки нуля миллиметровой линейки (N рис. 7.15) см. параграф 7.14.1.

Cap.

Pag.

17/46

SI 300 CLASS

- ИСПОЛЬЗОВАНИЕ И РЕГУЛИРОВКА ПОДВЕСНОЙ РАМЫ И ПАРАЛЛЕЛЬНОЙ

НАПРАВЛЯЮЩЕЙ

7.15.2 ФУНКЦИОНИРОВАНИЕ

(hd_7.15.2_0.0)

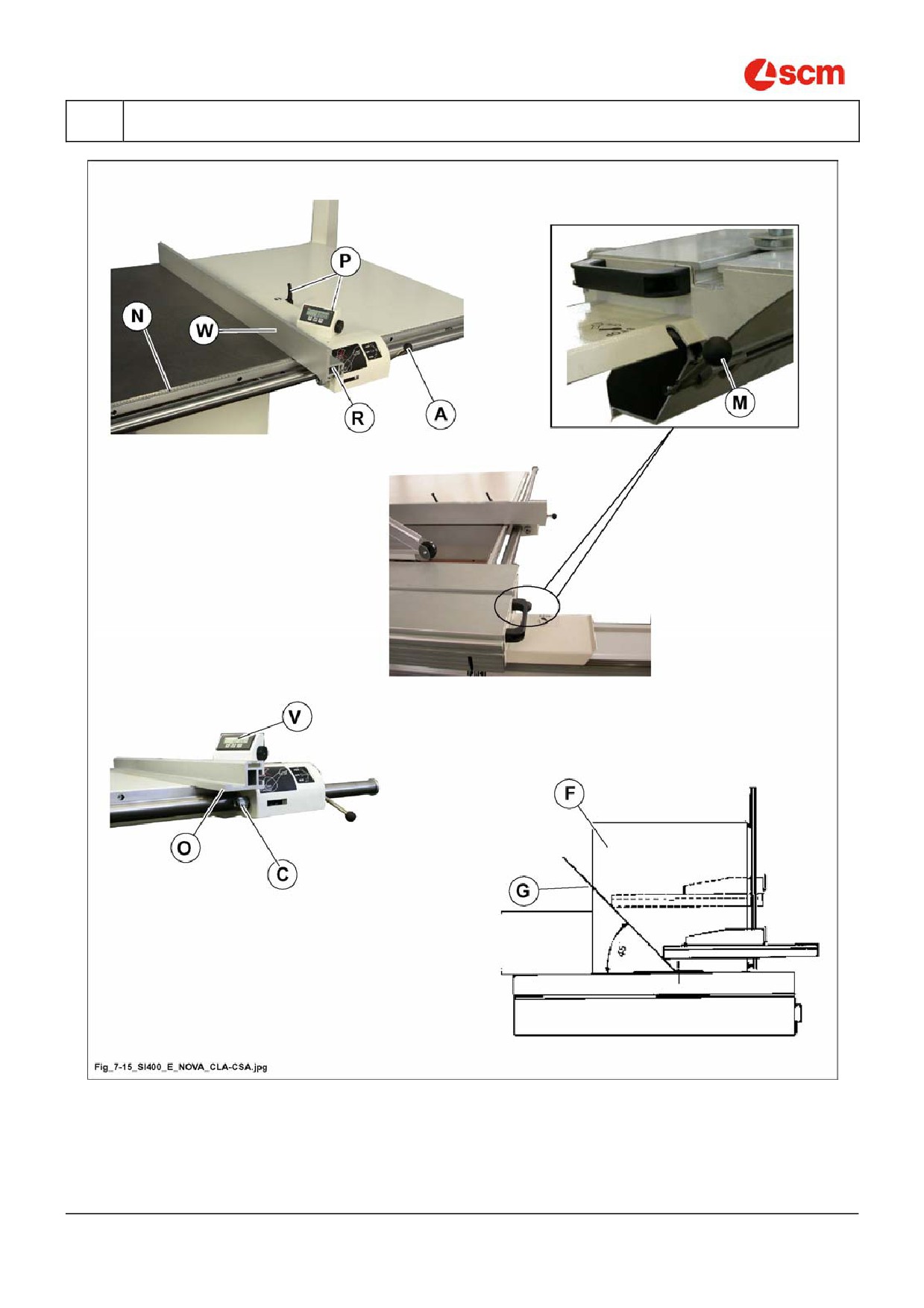

Позиционировать вагон, как указано на рис. 7.15, и блокировать при помощи рычага (M рис. 7.15).

Поднять рычаг (A рис. 7.15) в положение

для блокировки группы направляющей.

Сместить его как можно ближе к нужному значению

(читать значение на экране V и на

миллиметровой линейке N рис. 7.15).

Для осуществления микрометрической регулировки поднять рычаг (A) в положение

повернуть ручку (C рис. 7.15).

При достижении значения, снова заблокировать группу направляющей, опустив рычаг (A рис. 7.15) в

положение

Для увеличенного смещения:

нажать клавишу

, на дисплее появится 0.0.

Сместить группу упора к нужному значению и прочесть значение смещения на дисплее.

Для выхода из функции "увеличение" снова нажать клавишу .

Направляющая (R рис. 7.15) может скользить вдоль при разблокировки ручки (P рис. 7.15); по окончании

каждого позиционирования зажимать ручку.

Параллельная направляющая должна регулироваться вдоль так, чтобы обрабатываемый элемент не

заблокировался между направляющей и ножом отделителя.

ОПАСНОСТЬ-ОСТОРОЖНО:

передний конец направляющей не должен выходить за пределы плоскости (Fрис. 7.15). Он

должен приходить в положение воображаемой линии (G рис. 7.15), которая начинается на

оси лезвия и скользит вперед на

45°; это необходимо для избегания положения, когда

зубцы поднятой пилы захватывают элемент и выбрасывают его в сторону оператора.

Pag. 18/46

- Cap.

SI 300 CLASS

- ИСПОЛЬЗОВАНИЕ И РЕГУЛИРОВКА ПОДВЕСНОЙ РАМЫ И ПАРАЛЛЕЛЬНОЙ

НАПРАВЛЯЮЩЕЙ

Cap.

Pag.

19/46

SI 300 CLASS

- ИСПОЛЬЗОВАНИЕ И РЕГУЛИРОВКА ПОДВЕСНОЙ РАМЫ И ПАРАЛЛЕЛЬНОЙ

НАПРАВЛЯЮЩЕЙ

Линейка (R рис. 7.15) может принимать 2 положения при ослаблении ручек P рис. 7.15.

Вертикальное положение с боковиной (W рис. 7.15), повернутой к элементу (на экране нажать

клавишу

, пока не появится символ

)..

Горизонтальное положение (O рис. 7.15) для резов тонких элементов и для наклонных резов(на

экране нажать клавишу

, пока не появится символ

ОПАСНОСТЬ-ОСТОРОЖНО:

данная позиция позволяет создать пространство для продвижения древесины при

помощи толкателя (not supplied by SCM).

ОПАСНОСТЬ-ОСТОРОЖНО:

в горизонтальном положении линейка соприкасается с лезвием, поэтому необходимо

обращать пристальное внимание.

По окончании каждого позиционирования зажимать ручку (P рис. 7.15).

ОПАСНОСТЬ-ОСТОРОЖНО:

перед началом обработки убедитесь, что защита находится в противоположном

положении с элементом.

ССЫЛКИ-ИНФОРМАЦИЯ:

чтобы выполнить резы, которые переходят максимальное значение открытой группы

параллельной направляющей, необходимо исключить группу с рабочей плоскости,

выполнив следующие действия:

Ослабить ручку (A рис. 7.14-2) блокировки.

Привести группу направляющей в положение максимального расстояния от лезвия

пилы.

Ослабить ручки (P рис. 7.14-2) и установить линейку (R рис. 7.14-2), как на рисунке.

Заблокировать ручки (P).

Слегка развернуть группу направляющей к рейке (L рис. 7.14-2) и возвысить штифт

(Z рис. 7.14-2) с опорой (S), чтобы ставить его в кольцо (B рис. 7.14-2).

Полностью повернуть группу направляющей к рейке

(L рис.

7.14-2), чтобы

исключить ее.

При необходимости повторного использования направляющей, сместить ее полность вправо на плоскости и

одновременно нажать клавиши

и .

Pag. 20/46

- Cap.

SI 300 CLASS

- ИСПОЛЬЗОВАНИЕ И РЕГУЛИРОВКА ПОДВЕСНОЙ РАМЫ И ПАРАЛЛЕЛЬНОЙ

НАПРАВЛЯЮЩЕЙ

Рис. 7.15

Cap.

Pag.

21/46

SI 300 CLASS

- ИСПОЛЬЗОВАНИЕ И РЕГУЛИРОВКА ПОДВЕСНОЙ РАМЫ И ПАРАЛЛЕЛЬНОЙ

НАПРАВЛЯЮЩЕЙ

ОПАСНОСТЬ-ОСТОРОЖНО:

Когда от оператора требуется работа в непосредственной близости от режущего

инструмента, то в целях безопасности необходимо использовать толкатель. Толкатель

предназначен для работы с мелкими заготовками - их подачи на инструмент, прижима к

линейке, выгрузки со стола после выполнения распила.

ИСПОЛЬЗОВАНИЕ ТОЛКАТЕЛЕЙ

ОПАСНОСТЬ-ОСТОРОЖНО:

Перед началом распила убедиться, что ограждение D (рис. 7.15A) касается заготовки.

После завершения распила опустить ограждение до касания стола.

Во избежание контакта рук с режущим инструментом необходимо использовать

толкатель H (рис. 7.15A) (не поставляется SCM).

После окончания работы положить приспособление в специальный карман на корпусе

станка.

Для прижима к направляющей линейке мелких заготовок необходимо использовать

толкатели (не поставляются SCM).

Рукоятка A (рис. 7.15A) (не поставляется SCM) может использоваться с толкателями

различных размеров.

Рис. 7.15A

Pag. 22/46

- Cap.

SI 300 CLASS

- ИСПОЛЬЗОВАНИЕ И РЕГУЛИРОВКА ПОДВЕСНОЙ РАМЫ И ПАРАЛЛЕЛЬНОЙ

НАПРАВЛЯЮЩЕЙ

(st_7-2)

_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _

Cap.

Pag.

23/46

SI 300 CLASS

- ИСПОЛЬЗОВАНИЕ И РЕГУЛИРОВКА ПОДВЕСНОЙ РАМЫ И ПАРАЛЛЕЛЬНОЙ

НАПРАВЛЯЮЩЕЙ

7.23

ИСПОЛЬЗОВАНИЕ ВАГОНА И РАМЫ ДЛЯ ПАНЕЛЕЙ

БОЛЬШОГО РАЗМЕРА

(ev_7-23_0.0)

7.23.1 ВАГОН ИЗ АЛЮМИНИЯ

(ev_7-23-1_0.0)

Вагон из алюминия скользит по направляющим высокой точности из спокойного сплава, для достижения

однородной текучести со слабым трением. Важно для хорошей обработки резов.

Блокировка и разблокировка скольжения вагона управляется рычагом (A рис. 7.23-1):

Рычаг в положении вверх, вагон заблокирован.

Рычаг в положении вниз, вагон разблокирован.

Каретка имеет три положения фиксации, помеченные метками 1 и 2 (рис. 7.23-1). В этих положениях

расположенный внутри каретки кулачок входит в гнездо B (рис. 7.23-1) на направляющей.

Каретка может быть зафиксирована в следующих трех положениях:

каретка в крайнем правом положении (левый указатель напротив значка

);

каретка в центральном положении (центральный указатель напротив значка

);

каретка в положении P (рис. 7.23-1) для работы с параллельной направляющей (правый указатель

напротив значка

На передней стороне каретки расположены органы управления C (рис. 7.23-1) ^OPT для запуска/остановки

пил.

Закрепить следующие механизмы:

Вставить направляющую планку стойки D (рис. 7.23-1) в паз на каретке. Надеть на стойку кронштейн

E (рис. 7.23-1) и закрепить его фиксатором F (рис. 7.23-1).

Смонтировать упор G (рис. 7.23-1), вставив направляющую планку в паз на каретке и затянув рычаг H

(рис. 7.23-1).

Смонтировать на каретке прилагаемую в комплекте к станку ручку L (рис. 7.23-1), закрепив ее

винтами в удобном положении.

ОПАСНОСТЬ-ОСТОРОЖНО:

для движения вагона ВСЕГДА использовать поручень:

- L рис. 7.23-1 с элементами малых и средних размеров.

- M рис. 7.23-1 с элементами больших размеров.

ОПАСНОСТЬ-ОСТОРОЖНО:

движение вагона происходит исключительно с помощью рукоятки (L o M рис. 7.23-1),

чтобы избежать возможного расплющивания рук закрепленными частями.

Pag. 24/46

- Cap.

SI 300 CLASS

- ИСПОЛЬЗОВАНИЕ И РЕГУЛИРОВКА ПОДВЕСНОЙ РАМЫ И ПАРАЛЛЕЛЬНОЙ

НАПРАВЛЯЮЩЕЙ

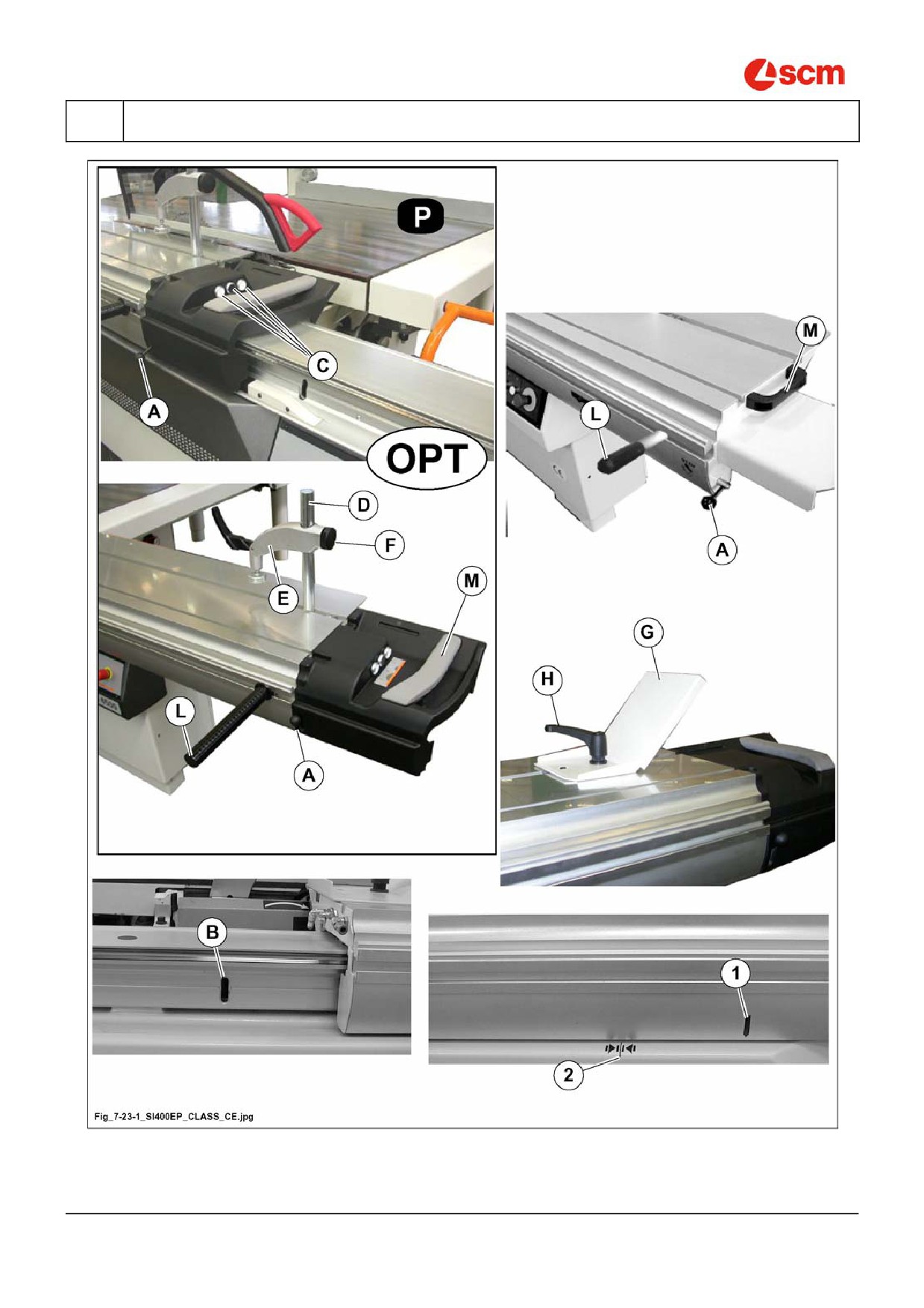

Рис. 7.23-1

Cap.

Pag.

25/46

SI 300 CLASS

- ИСПОЛЬЗОВАНИЕ И РЕГУЛИРОВКА ПОДВЕСНОЙ РАМЫ И ПАРАЛЛЕЛЬНОЙ

НАПРАВЛЯЮЩЕЙ

7.23.5 ПРОДОЛЬНОЕ ПОЗИЦИОНИРОВАНИЕ РАМЫ

(ev_7-23-5_0.0)

Зафиксировать каретку рычагом B (рис. 7.23-5).

Разблокировать раму, подняв рычаг A (рис. 7.23-5) в положение

Сместить раму.

Зафиксировать раму, опустив рычаг A (рис. 7.23-5) в положение

7.23.6 ИСПОЛЬЗОВАНИЕ ГРУППЫ ПРЕССОВЩИКА

(ev_7-23-6_0.0)

Выполнить регулировку высоты опоры, предварительно ослабив фиксатор G (рис. 7.23-5).

ОПАСНОСТЬ-ОСТОРОЖНО:

чтобы достичь хорошего закрепления элемента, лапка должна находится на расстоянии

2 мм от поверхности элемента, перед опусканием рычага.

При помощи рычага (H рис. 7.23-5) опустить лапку (L рис. 7.23-5), чтобы зажать обрабатываемый

элемент.

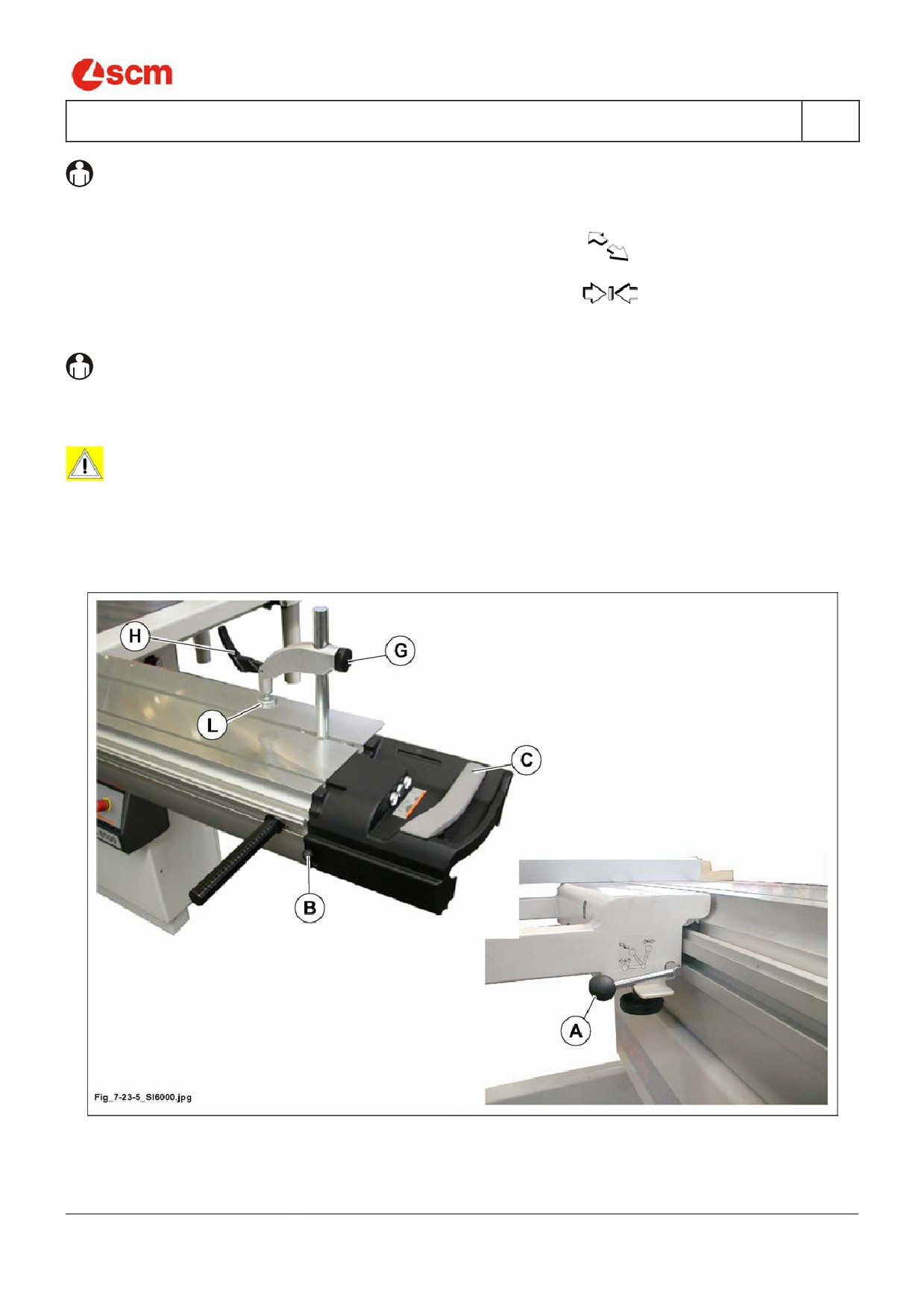

Рис. 7.23-5

Pag. 26/46

- Cap.

SI 300 CLASS

- ИСПОЛЬЗОВАНИЕ И РЕГУЛИРОВКА ПОДВЕСНОЙ РАМЫ И ПАРАЛЛЕЛЬНОЙ

НАПРАВЛЯЮЩЕЙ

7.24

ПРИМЕР ПРОДОЛЬНОГО РЕЗА

(ev_7-24_0.0)

7.24.1 ПЕРВЫЙ РЕЗ

(ev_7-24-1_0.0)

Полностью отркыть вагон, как указано на рис. 7.24-1 и заблокировать при помощи рычага (B рис. 7.24-

1).

Опереть элемент для резки на вагон и на раму, как указано на рис. 7.24-1.

Ослабить ручку (F рис. 7.24-1) и осуществить скольжение упора из черепицы (D рис. 7.24-1) в паз,

чтобы привести его в положение, противоположное элементу.

Зажать ручку (F рис. 7.24-1).

Приблизить группу прессовщика (E рис. 7.24-1) к элементу.

Разблокировать вагон, воздействуя на рычаг (B рис. 7.24-1).

ОПАСНОСТЬ-ОСТОРОЖНО:

продвинуть элемент к лезвию (уже установленному в нужной высоте), толкнув вагон при

помощи поручня (C рис. 7.24-1).

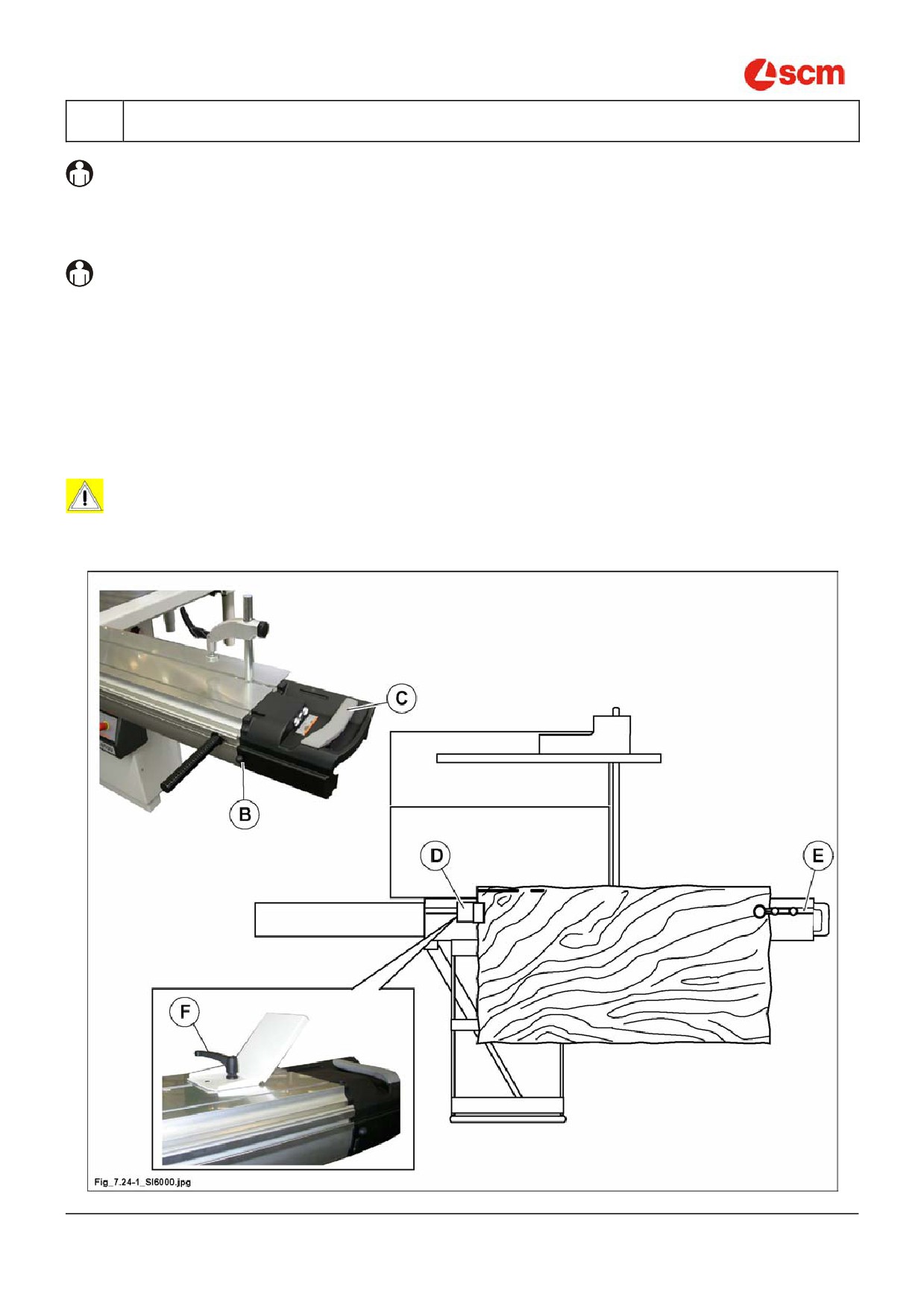

Рис. 7.24-1

Cap.

Pag.

27/46

содержание .. 5 6 7 8 ..
