РД-11-06-2007 РАЗРАБОТКА ПРОЕКТОВ ПРОИЗВОДСТВА РАБОТ ГРУЗОПОДЪЕМНЫМИ МАШИНАМИ

13.11. В штабелях прокладки располагаются по одной вертика

ли.

Расположение прокладок зависит от условий работы изделия в конструкции.

13.12. В каждом штабеле должны храниться конструкции и изделия

одномерной длины.

13.13. При расположении материалов и конструкций необходимо учитывать

требования ППБ 01-03.

Складирование материалов и конструкций над подземными коммуникациями

или в охранной зоне допускается только с письменного разрешения их владельца.

13.14. При изменении условий или в случае производственной необходимости

лицо, ответственное за безопасное производство работ кранами, может вносить

дополнения и изменения в схему складирования материалов и конструкций,

предусмотренную в ППР, с соблюдением требований стандартов, технических

условий заводов-изготовителей и другой нормативно-технической документации,

утвержденной органами Государственного надзора и с учетом грузовой

характеристики применяемых грузоподъемных кранов, подъездных путей и

стоянок

транспорта; при этом указанное

лицо в письменном виде

за

своей

подписью обязано выдать стропальщикам измененную схему складирования

грузов, второй экземпляр схемы прикладывается к ППРк.

При составлении схемы складирования особое внимание обращается на

соблюдение размеров проходов, габаритов и способов складирования, на

недопустимость перегрузки мест складирования.

13.15. В стесненных условиях при отсутствии площадок складирования

допускается складирование материалов и конструкций на перекрытиях

(покрытиях) существующих и реконструируемых зданий при письменном

разрешении автора проекта и разработке необходимых мероприятий,

обеспечивающих устойчивость здания (сооружения).

XIV. ПОГРУЗОЧНО-РАЗГРУЗОЧНЫЕ РАБОТЫ

14.1. При выполнении погрузочно-разгрузочных работ должны соблюдаться

требования СНиП 12-03-2001 "Безопасность труда в строительстве. Часть 1.

Общие требования", ПОТ РО-200-01-95

"Правила по охране труда на

автомобильном транспорте",

ГОСТ 12.3.009-76* "ССБТ.

Работы погрузочно-

разгрузочные. Общие требования безопасности", ГОСТ

12.3.020-80* "ССБТ.

Процессы перемещения

грузов

на предприятиях. Общие требования

безопасности", ПОТ РМ-007-98 "Межотраслевые правила по охране труда при

погрузочно-разгрузочных работах и размещении грузов".

________________

На территории Российской Федерации действует ПОТ Р М 027-2003. Здесь и

далее по тексту. - Примечание изготовителя базы данных.

14.2. Площадки для погрузочно-разгрузочных работ должны быть

спланированы и иметь уклон не более

1:10, а их размеры и покрытие

соответствовать проекту производства работ. Спуски и подъемы в зимнее время

должны очищаться от льда и посыпаться песком или шлаком. Транспортные

средства и оборудование, используемое для погрузочно-разгрузочных работ,

соответствуют

характеру перерабатываемого груза.

14.3. Освещенность площадок, где производятся погрузочно-разгрузочные

работы, должна соответствовать требованиям СНиП 23-05-95* "Естественное и

искусственное освещение" и ГОСТ 12.1.046-85 "ССБТ. Строительство. Нормы

освещения строительных площадок".

14.4. Погрузочно-разгрузочные работы следует выполнять механизированными

способами с применением подъемно-транспортного оборудования и средств

механизации. Механизированный способ погрузочно-разгрузочных работ является

обязательным для грузов массой свыше 50 кг, а также при подъеме грузов на

высоту более 2 м.

14.5. Погрузочно-разгрузочные работы выполняются под руководством лица,

азначенного

ответственного за безопасное производство работ с кранами и н

приказом руководителя организации.

Ответственные за производство погрузочно-разгрузочных работ проверят

исправность грузоподъемных механизмов, такелажа, приспособлений, подмостей

и прочего погрузочно-разгрузочного инвентаря, а также разъяснят работникам их

обязанности, последовательность

выполнения операций, значение подаваемых

сигналов и свойства материалов, подаваемых к погрузке (разгрузке).

14.6. Машинисты грузоподъемных машин и стропальщики должны быть

обучены способам правильной

строповки

и зацепки грузов.

очно

14.7. Грузозахватные приспособления снабжаются клеймом или пр

прикрепленной металлической биркой с указанием номера, паспортной

грузоподъемности и даты испытания. Грузозахватные приспособления, кроме

клейма (бирки), снабжаются паспортом. Перечень и вид основных грузозахватных

ии 4.

приспособлений дан в приложен

14.8. В процессе эксплуатации съемных грузозахватных приспособлений и

тары владелец периодически производит их осмотр согласно ст.9.3.25 ПБ 10-382-

00 в следующие сроки:

- траверс, клещей и других захватов и тары - каждый месяц;

ых) - каждые 10 дней;

- стропов (за исключением редко используем

- редко используемых съемных грузозахватных приспособлений

- перед

выдачей их в работу.

смотр грузозахватных приспособлений и тары производится по инструкции,

разработанной

специализированной организацией и определяющей порядок и

методы осмотра, а также браковочные показатели. Выявленные в процессе

осмотра поврежденные грузозахватные приспособления изымаются из работы.

14.9. Графическое изображение способов строповки и зацепки, а также

перечень основных перемещаемых грузов с указанием их массы выдаются на

руки стропальщикам и машинистам кранов и помещены на стендах в местах

производства работ.

Примеры схем строповок грузов даны в приложении 5.

Образец стенда со схемами строповок дан в приложении 6.

14.10.

местах производства погрузочно-разгрузочных работ и в зоне работы

грузоподъемных машин запрещается нахождение лиц, не имеющих

непосредственного отношения к этим работам.

4.11. Перед погрузкой или разгрузкой сборных железобетонных конструкций

монтажные петли осматриваются, очищаются от раствора или бетона и при

необходимости выправляются без повреждения конструкций.

14.12. В местах постоянной погрузки и разгрузки автомашин и полувагонов

устраиваются стационарные эстакады или навесные площадки для

щиков. Настил эстакад должен быть ниже борта полувагона на 150 мм.

стропаль

Эстакады оборудуются инвентарными лестницами для доступа стропальщиков в

полувагоны и защитными ограждениями. Эстакады должны быть устроены вдоль

вагона с противоположной стороны от направления перемещения грузов. При

такад необходимо руководствоваться ГОСТ

9238-83 "Габариты

устройстве эс

приближения строений и подвижного состава железных дорог колеи 1520 (1524)

мм". Опускать груз на автомашину, а также поднимать с нее груз при нахождении

людей в кузове или в кабине автомашины не разрешается.

Разгрузка и загрузка полувагонов крюковыми кранами производится по

технологии, в которой определяются места нахождения стропальщиков при

перемещении грузов, а также возможность безопасного выхода на эстакады и

навесные площадки.

Нахождение людей в полувагонах при перемещении груза не допускается.

14.13. При размещении автомобилей на погрузочно-разгрузочных площадках

расстояние между автомобилями, стоящими друг за другом (в глубину), должно

быть не менее 1 м, а между

автомобилями, стоящими рядом (по фронту), - не

менее 1,5 м.

Если автомобили устанавливают для погрузки или разгрузки вблизи здания, то

или задней точкой свешиваемого

между зданием и задним бортом автомобиля (

груза) должен соблюдаться интервал не менее 0,5 м.

томобилем и штабелем груза должно быть не менее 1 м.

Расстояние между ав

14.14. Лица, выполняющие такелажные или стропальные работы при погрузке

или разгрузке грузов, проходят специальное обучение с выдачей удостоверения

на право производства этих работ.

4.15. При выполнении погрузочно-разгрузочных работ не допускается

строповка груза, находящегося в неустойчивом положении, а также исправление

положения элементов строповочных устройств на приподнятом грузе, оттяжка

груза при косом расположении грузовых канатов.

14.16. Подъем контейнеров и ящиков с оборудованием без сведения о

массе и

способе их строповки, а также железобетонных и бетонных изделий, не имеющих

маркировки и указаний о фактической массе, запрещается. Перемещение груза

неизвестной массы производится только после определения его фактической

массы.

14.17. Перемещение мелкоштучных грузов производится в специально для

редназначенной таре, при этом должна исключаться возможность

этого п

выпадения отдельных грузов. Подъем кирпича на поддонах без ограждения

разрешается производить при погрузке в транспортное средство и разгрузке его

на землю.

14.18. При подъеме груза, установленного вблизи стены, колонны, штабеля,

ия, не должно

железнодорожного вагона, стойки или другого оборудован

допускаться нахождение людей (в т.ч. стропальщика) между поднимаемым грузом

и указанными частями здания, конструкции или оборудования; это требование

должно также выполняться при опускании и перемещении груза.

14.19. Перемещение длинномерных грузов при производстве погрузочно-

разгрузочных работ в стесненных условиях

следует

производить параллельно

границе опасной зоны с удержанием от случайного разворота с помощью гибких

оттяжек.

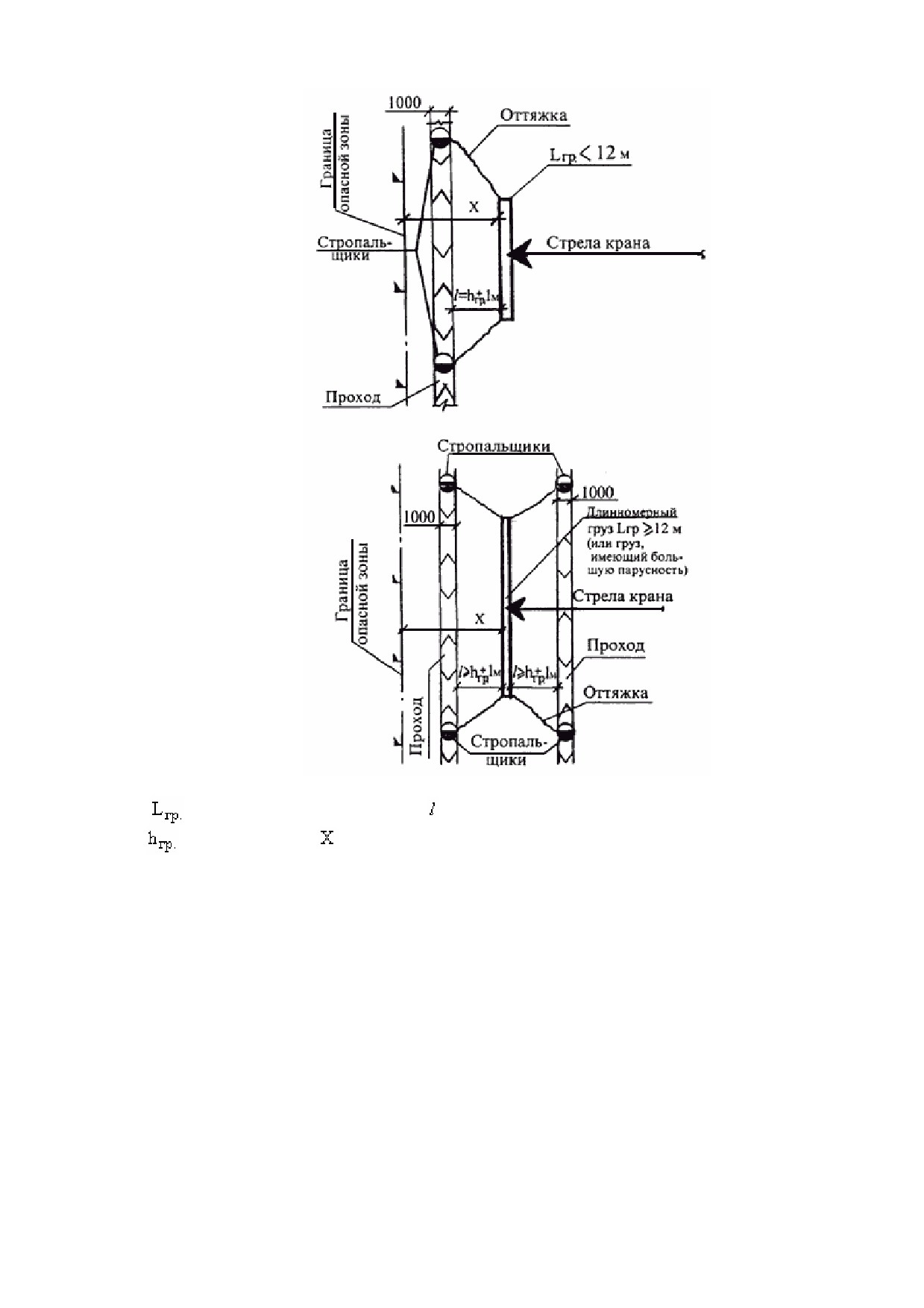

Число стропальщиков, обслуживающих склад,

при сопровождении груза с

помощью оттяж

ек,

следует

прин

имать в соответствии с рисунком 35.

- наибольшая длина груза;

- безопасное расстояние для стропальщиков;

- высота груза;

- минимальное расстояние отлета груза при его падении.

Рисунок 35 - Порядок перемещения длинномерных грузов в стесненных

условиях с использованием оттяжек

Для обеспечения безопасного движения стропальщиков при сопровождении

груза необходимо предусмотреть

свободные

от грузов и со спланированной

поверхностью проходы шириной не менее 1 м.

Оттяжки выполняются из пенькового каната или тонкого гибкого троса и

закреплены непосредственно за конструкцию или за ее монтажные петли.

XV. СТРОПОВКА ГРУЗОВ

15.1. Строповка грузов осуществляется в соответствии с требованиями ПБ 10-

382-00. Строповка грузов производится в соответствии со схемами строповки. Для

строповки предназначенного к подъему груза применяются стропы,

соответствующие массе и характеру поднимаемого груза, с учетом числа ветвей и

угла их наклона; стропы общего назначения следует подбирать так, чтобы угол

между ветвями не превышал 90° по диагонали.

15.2. Схемы строповок разрабатывают на все грузы. Строповка грузов должна

производиться за все имеющиеся специальные устройства (петли, цапфы, рымы).

15.3. Перемещение грузов, на которые не разработаны схемы строповок,

необходимо производить в присутствии и под руководством лица, ответственного

за безопасное производство работ кранами.

15.4. Строповка механизмов и оборудования производится по схемам или по

данным паспортов, представленных организациями-отправителями, или по

схемам, разработанным специализированными организациями.

15.5. Схемы строповки, графическое изображение способов строповки и

зацепки грузов выдаются на руки стропальщикам и крановщикам или

вывешиваются в местах производства работ.

Владельцем крана или эксплуатирующей организацией согласно требованиям

ПБ 10-382-00 "Правила устройства и безопасной эксплуатации грузоподъемных

кранов" также разрабатываются способы обвязки деталей и узлов машин,

перемещаемых кранами во время их монтажа, демонтажа и ремонта, с указанием

применяемых при этом приспособлений, а также способов безопасной кантовки

грузов, когда такая операция производится с применением крана.

15.6. Грузозахватные приспособления

(стропы, траверсы, захваты и т.д.)

подбирают в зависимости от характеристики поднимаемого груза и разработанной

сх

узозахватных приспособлений,

емы строповки. Перечень основных гр

рекомендуемых для применения, дан в приложении 4. Рекомендуемые основные

схемы строповки и форма стенда приведены в приложениях 5 и 6.

15.7. Грузозахватные приспособления снабжаются клеймом или прочно

прикрепленной металлической биркой с указанием номера, грузоподъемности и

да

его назначения рассчитывается

ты испытания. Грузоподъемность стропов общ

при угле между ветвями 90°, за исключением кольцевых и одноветвевых стропов,

грузоподъемность

которых дается при вертикальном положении. При

использовании в строповке кольцевых и одноветвевых стропов в наклонном

положении необходимо на их грузоподъемность вводить поправочный

коэффициент в зависимости о

т угла наклона.

Коэффициент определяется косинусом угла

, образуемого между наклонной

ветвью стропа и вертикалью. При

15°, 30°, 45° коэффициент соответственно

равен 0,966; 0,866; 0,707.

Пример Два кольцевых стропа, каждый грузоподъемностью по 5

т, наклонены к

вертикали под углом 45°, следовательно, несущая способность каждого стропа

будет равна 5 тс х 0,707=3,535 тс.

15.8. Грузозахватные приспособления, изготовляемые для

сторонних

организаций, кроме клейма, снабжаются паспортом.

15.9. На таре

(ящики для раствора, бункера, контейнеры и т.д.), кроме

специальных технологических данных, указываются ее назначение, номер,

собственная масса и грузоподъемность. Безопасная эксплуатация тары

производится в соответствии с ГОСТ 12.3.010-82. Емкость тары должна исключать

возможность перегрузки машины (крана).

Для перемещения бетонной смеси следует применять бункеры

(бадьи),

выполненные по ГОСТ 21807-76*. Тара в зависимости от назначения должна

отвечать соответствующим нормативным требованиям.

15.10. При строповке конструкций с острыми ребрами методом обвязки

необходимо между ребрами элементов и канатом установить прокладки,

предохраняющие канат от перетирания. Прокладки прикрепляются к грузу или в

качестве инвентарных постоянно закрепляются на стропе.

15.11. При строповке крюки стропов должны быть направлены от центра груза.

15.12. Запрещается нахождение на строящемся объекте неисправной или

нестандартной тары и неисправных грузозахватных приспособлений.

15.13. При разработке схем строповки грузов необходимо учитывать положение

грузов при перевозке автотранспортом, хранении груза на приобъектном складе,

монтаже и необходимом кантовании.

15.14. Для хранения грузозахватных приспособлений и тары на стройплощадке

отводится специальное место, где стропы хранятся в специальных шкафах или

ларях, куда не попадают атмосферные осадки, траверсы

- на специальных

устойчивых подставках, а тара - на подкладках.

15.15. Строповку грузов из штабелей

(металлопроката, труб, леса и т.п.)

производить в следующей последовательности:

- на наиболее выступающий конец конструкции, наход

ящейся в верхнем ряду,

надевается петля кольцевого стропа,

висящего на крюке двух- или

четырехветвевого стропа;

- стропальщик отходит на безопасное расстояние и дает команду приподнять

конец груза на высоту 0,4-0,5 м;

- стропальщик подходит сбоку к приподнятому грузу и подводит под него

деревянные подкладки сечением 100х100 мм на расстоянии от его концов (при

подъеме труб, бревен на подкладке должны быть упоры от раскатывания груза);

- стропальщик отходит на безопасное расстояние и дает команду опустить груз

на подкладки и ослабить строп

(под безопасным расстоянием понимается

расстояние до мест, которые находятся за границей опасной зоны при

соответствующей высоте подъема. Эти места не должны находиться в опасной

зоне от строящегося здания);

- стропальщик подходит к грузу и с помощью металлического крюка

(из

проволоки диаметром 6 мм) подводит кольцевые стропы под груз на расстоянии

длины груза от его конца, затем снимает первый строп, а подведенные

кольцевые стропы затягивает на "удавку" и надевает на крюки двух- или

четырехветвевого стропа;

- стропальщик дает команду на подъем груза на высоту 20-30 см, убеждается в

надежности строповки и подает команду на дальнейшее перемещение груза.

15.16. При выполнении погрузочно-разгрузочных работ на комплектовочных

базах строповку лесоматериалов, уложенных россыпью, следует производить с

помощью

гидравлического грейфера или

клещевого захвата.

15.17. Расстроповку конструкций, установленных в проектное положение,

следует

производить только после их постоянного или надежного временного

закрепления.

15.18. Во избежание самопроизвольного выпадения грузов тара загружается на

100 мм ниже ее бортов.

15.19

Для монтажа конструкций на высоте необходимо использовать

грузозахватные приспособления с дистанционной расстроповкой.

15.20. Основные положения

по строповке даются на схемах строповки грузов,

входящих в состав проекта производства работ.

XVI. УСТАНОВКА СТРОИТЕЛЬНЫХ ПОДЪЕМНИКОВ.

УКАЗАНИЯ ПО ИХ БЕЗОПАСНОЙ РАБОТЕ

16.1. Для подъема груза и

(или) людей на этажи строящегося или

реконструируемого здания (сооружения) применяются строительные подъемники.

Грузопассажирский подъемник предназначен для подъема людей и грузов. Для

подъема рабочих на рабочие места при строительстве иди реконструкции зданий

и сооружений высотой 25 м и более применение грузопассажирского подъемника

обязательно.

Грузовой подъемник предназначен для подъема только грузов. Грузовые

подъемники, допускающие выход человека на грузовую платформу, оборудуются

устройствами, обеспечивающими безопасность людей при их нахождении на

платформе

во время погрузки

(выгрузки). Возможность выхода людей на

платформу записывается в паспорте подъемника.

Фасадный подъемник

(люлька) предназначен для подъема рабочих с

материалами и инструментом

и организации рабочего места при производстве

работ по отделке и ремонту фасадов многоэтажных зданий.

16.2. Установку и эксплуатацию подъемников следует производить в

соответствии с требованиями инструкции по монтажу и руководства по

эксплуатации,

разработанными

предприятиями-изготовителями

или

- граница опасной зоны вокруг строящегося здания

(на расстоянии r,

принимаемом по графику на рисунке 15);

2 - граница опасной зоны, возникающей при работе подъемника ПГПМ-4272 на

расстоянии

5,0 м, принимаемом согласно СНиП 12-03-2001;

3 - сигнальное ограждение опасной зоны (по ГОСТ 23407-78), возникающей при

работе подъемника;

4 - монолитная железобетонная плита;

5 - козырек над входом в кабину подъемника;

6 - место складирования материалов с указанием количества и высоты;

7 - пешеходная дорожка из плит, щебня или другого материала;

8 - временная автомобильная дорога.

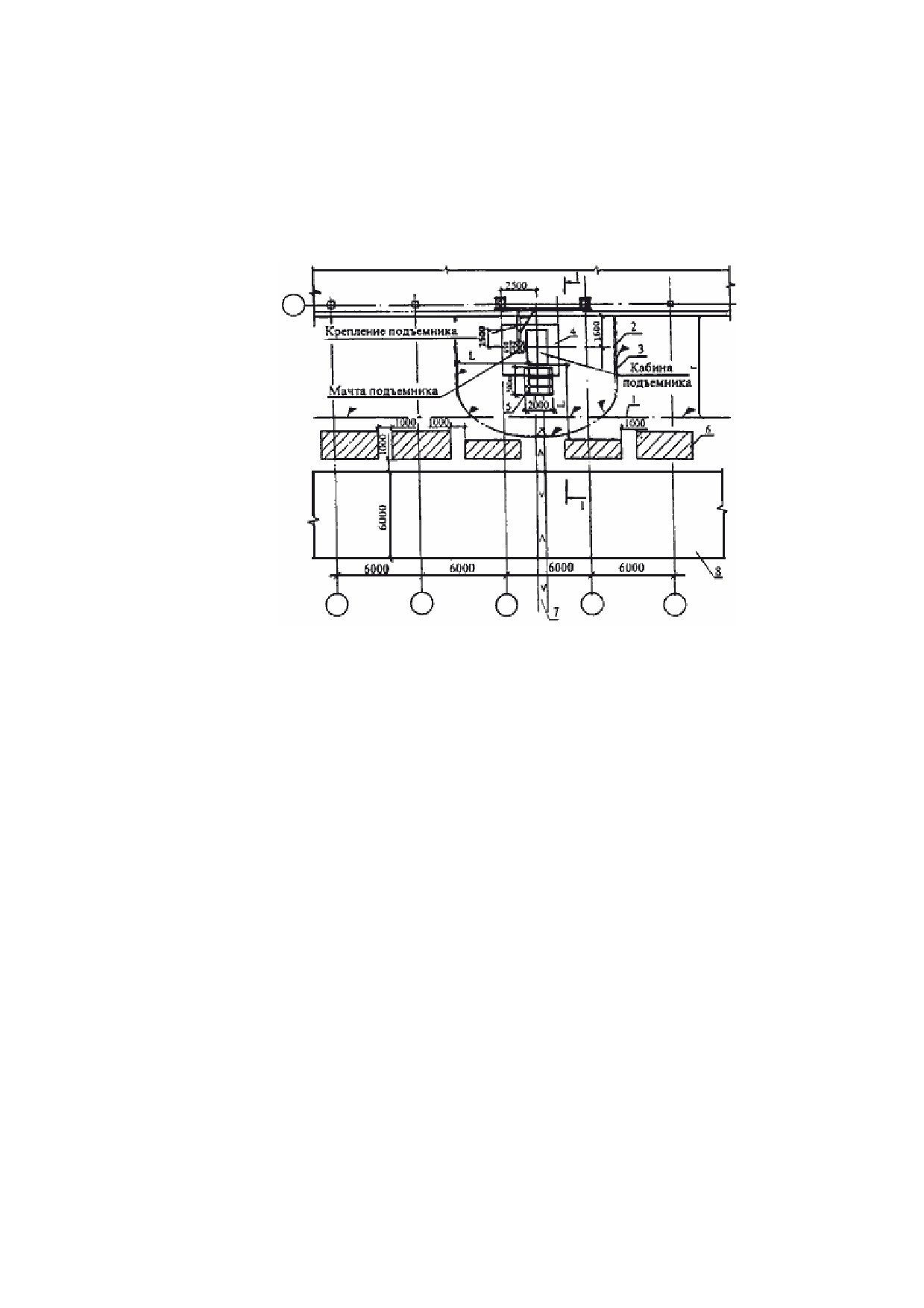

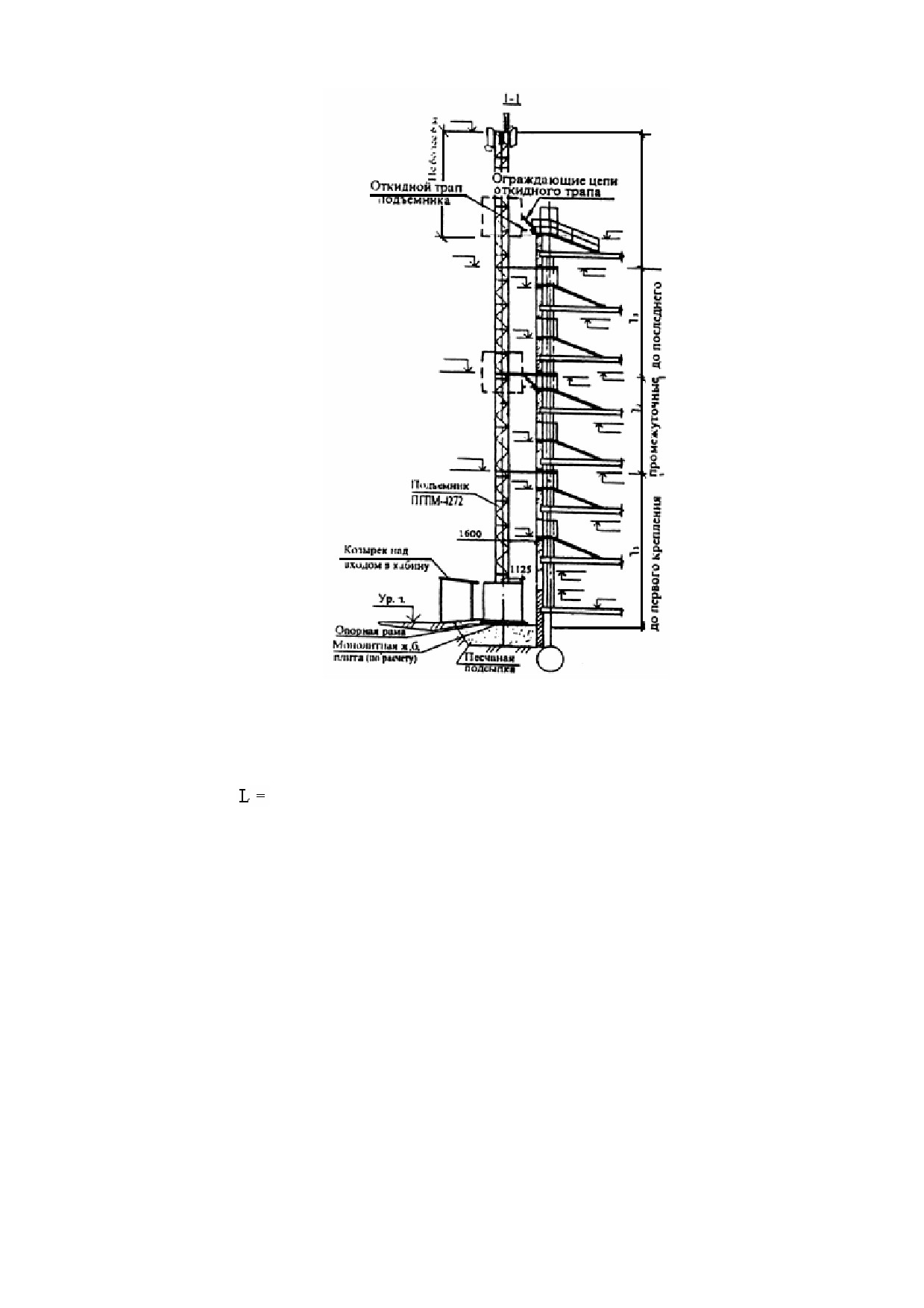

Рисунок 36 - Установка пассажирского подъемника ПГПМ-4272 у здания

- граница опасной зоны вокруг строящегося здания на расстоянии "r",

принимаемом по графику с прибавлением максимального габарита падающего

груза;

2 - граница опасной зоны, возникающей при работе подъемника на расстоянии

" ", принимаемом по графику с прибавлением максимального габарита

перемещаемого груза;

3 - навес моториста, где расположен аппарат управления подъемником (за

пределами опасных зон);

4 - временная автодорога;

5 - площадка складирования материалов (за пределами зоны "r");

6 - конструкции крепления мачты к зданию

(выполняются по отдельному

проекту);

- плита, на которой установлен подъемник;

8 - защитное ограждение на крыше;

, в - размеры привязки подъемника к осям здания (сооружения).

где:

- габарит приближения площадки подъемника к выступающим частям

здания (200 мм);

- расстояние от оси здания до его выступающих частей

- размер от края платформы до мачты (850 мм).

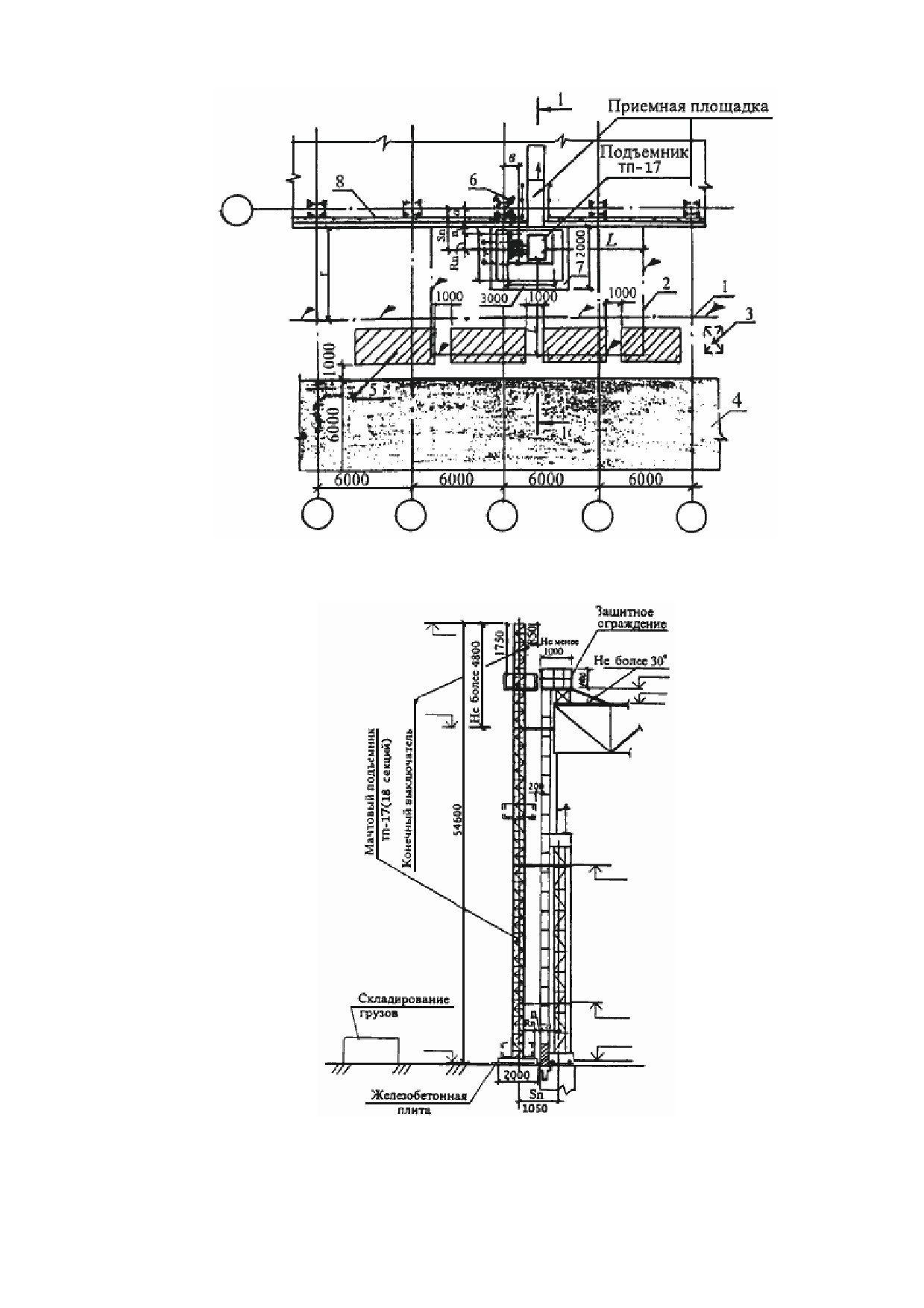

Рисунок 37 - Подача грузов на крышу здания с помощью подъемника ТП-17

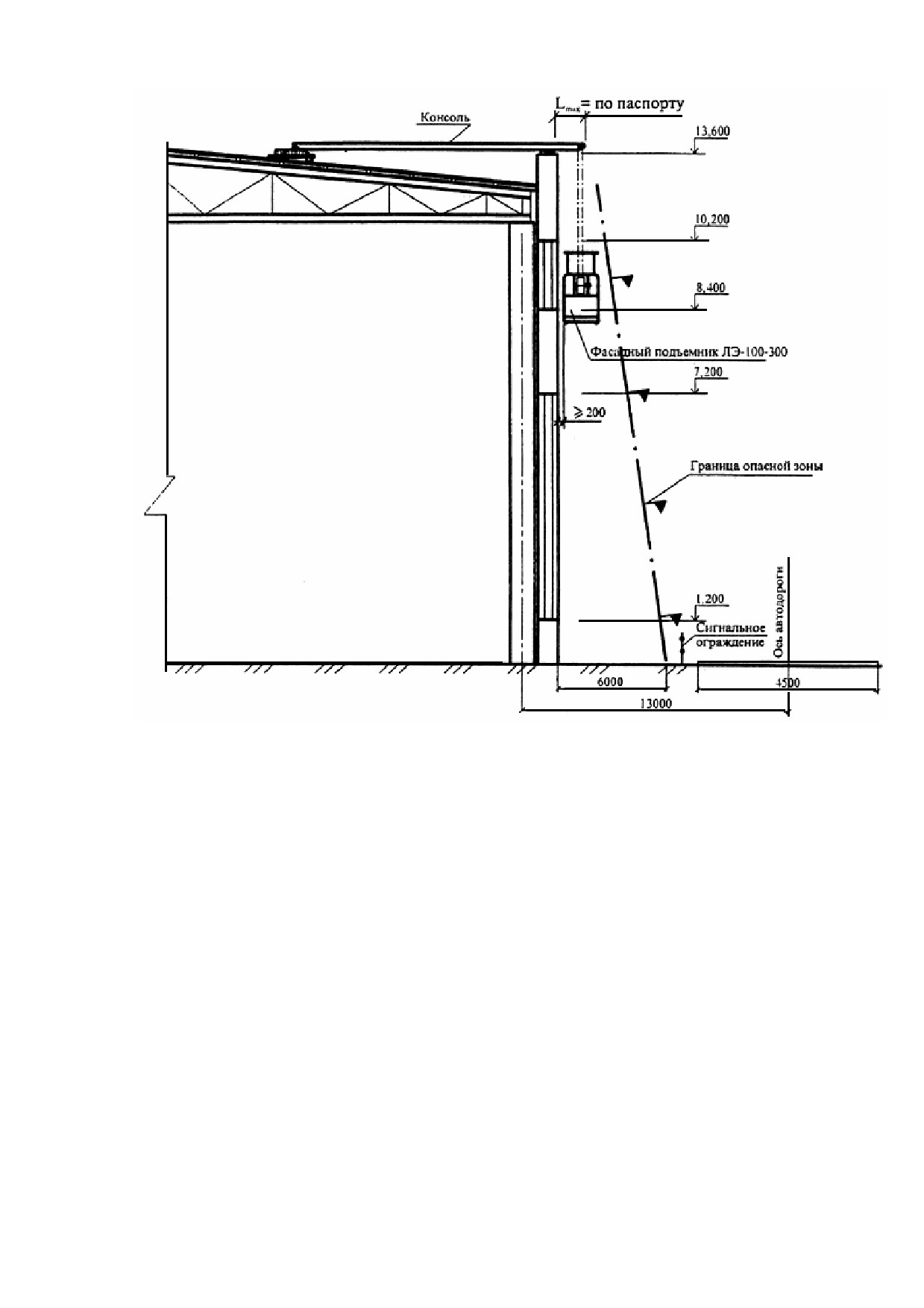

Рисунок 38 - Схема привязки фасадного подъемника для устройства

остекления

16.3. Подъемники устанавливаются стационарно в непосредственной близости

от возводимого сооружения.

16.4. Площадка, где

устанавливается подъемник, должна быть ровной и

горизонтальной. Подготовка площадки под установку подъемника выполняется в

соответствии с эксплуатационной документацией, в которой приведены

требования к степени уплотнения грунта, уклону, водоотвод и др.

Пазухи фундаментов засыпаются грунтом и уплотняются до плотности его в

естественном состоянии или заданной проектом.

16.5. Основание под опорную раму подъемника выполняется в соответствии с

требованиями инструкции по монтажу и руководства по эксплуатации,

разработанным предприятием-изготовителем.

16.6. Между порогом

кабины или специально устроенным трапом,

управляемым из кабины подъемника, и порогом пола посадочной (погрузочной)

площадки выдерживается расстояние безопасности не более 50 мм.

16.7. Мачты

(шахты) подъемников

(кроме подъемников, выполненных в

свободно стоящем исполнении) крепятся

к строительным конструкциям здания.

Крепление подъемника производится

по проекту, разработанному для данного

здания, при этом:

- возможность крепления подъемника к конструкциям здания и места крепления

согласовываются с проектной организацией, разрабатывающей архитектурно-

строительную часть проекта строительства

(или

реконструкции); при

необходимости

проектная организация разрабатывает проект обеспечения

устойчивости здания от воздействия максимальных нагрузок, создаваемых

подъемником;

узлов

- прочность монолитных конструкций каркаса здания и его

к началу

эксплуатации подъемника должна быть не менее 70% от проектной прочности;

возможность эксплуатации подъемника при меньшей прочности бетона

согласовывают с проектной организацией - автором проекта здания.

16.8. Металлоконструкции подъемника заземляются в соответствии с

требованиями правил

устройства электроустановок и эксплуатационной

документации.

16.9. На этажах, предназначенных для выхода

(входа) людей, разгрузки

(погрузки) грузов со строительного подъемника, оборудуются посадочные

(погрузочные) площадки.

В зависимости от конструктивных особенностей здания (сооружения) площадки

посредственно на

устраиваются на балконах (лоджиях), у оконных проемов и не

междуэтажных перекрытиях и крыше при отсутствии ограждающих конструкций

(наружных стен).

16.10. На посадочных

(погрузочных) площадках против остановки кабины

(грузовой платформы) подъемника устанавливаются двери высотой не менее

1800 мм и шириной,

равной или большей ширины двери кабины

(трапа)

подъемника

При устройстве посадочных

(погрузочных) площадок у оконных проемов

строящегося здания допускается устанавливать двери меньшей высоты, но не

менее

1600 мм. При этом необходимо обеспечить безопасный вход

в проем окна

(устроить наклонные козырьки с обеих сторон проема; обить или

оклеить козырьки

верх

проема мягким материалом; установить предупреждающие знаки;

покрасить козырьки в сигнальные цвета; провести дополнительный инструктаж

работников).

Полотно двери выполняется сплошным или в виде сетки с яче ками не более

50x50 мм со

сплошной обшивкой по низу на высоту не менее 200 мм.

Двери на посадочных (погрузочных)

площадках могут выполняться:

- распашными (с

открытием

только внутрь сооружения);

- горизонта

льно-раздвижными;

- вертикально-раздвижными (суравновешенными створками).

Открывание

(закрывание) двери может

осуществляться вручную или

автоматически,

при установке грузопассажирского подъемника

- машинистом,

грузового - рабочим, ответственным за разгрузку (погрузку)

грузов на этажах.

Двери оборудуются запирающими устройствами (защелками, шпингалетами и

др.), устанавливаемыми при грузопассажирском подъемнике

с внешней стороны,

а для грузового - с внутренней.

16.11. Для выхода

(входа) людей, разгрузки

(погрузки) грузов из кабины

(грузовой платформы) подъемника в оконные

проемы сооружения

на уровне

нижней части оконного проема устраивают приемную площадку шириной не

менее ширины

проема и длиной не менее

1 м

пандусом, угол наклона которого

превышает 30°. Аналогично устраивается площадка с пандусом через парапет

при выходе на крышу, а также, при необходимости, у входа в кабину (грузовую

платформу)

на

нижней посадочной площадке.

Площадка и пандус ограждаются с обеих сторон перилами высотой не менее

1,1

м, со сплошной обшивкой внизу на

высоту

0,15 м и с дополнительной

ограждающей планкой на высоте 0,5 м от настила.

16.12. При

установке подъемника у

балкона или

лод и проход т двери

посадочной (погрузочной) площадки до балконной двери огораживается с обеих

сторон

ограждением

высотой 1,2 м в соответствии с ГОСТ 12.4.059-89.

Складирование грузов на площадках балконов (лоджий) запрещено.

16.13. В случае установки подъемника у здания, в котором отсутствуют

поэтажные ограждающие конструкции, в том числе парапет на крыше, в обе

стороны от двери посадочной (погрузочной) площадки вдоль фасада здания

устраивается страховочное ограждение в соответствии с ГОСТ 12.4.059-89. При

этом длина ограждения в каждую сторону должна быть не менее 2 м, высота - не

менее

1,6 м. Заполнение

ограждения должно быть сплошным или сетчатым с

размером ячеек не более 50 мм.

16.

4. Конструкции дверей, ограждений, приемных площадок и пандусов

посадочных (погрузочных) площадок выполняются с учетом типа грузонесущего

отвечают

устройства подъемника, конструктивных особенностей здания и

требованиям эксплуатационной документации и настоящих рекомендаций.

в и меры безопасности при работе

Ограждение площадок, устройство пандусо

на площадках оговариваются в проекте производства работ.

6.15. Нижняя погрузочная (посадочная) площадка подъемников должна иметь

навес на высоте не менее 2 м, аналогичный козырьку над входом в строящееся

здание.

Над местом загрузки подъемника с открытой грузовой платформой на высоте

2,5-5 м должен быть установлен защитный двойной настил из досок толщиной не

менее 40 мм.

16.16. В нерабочее время кабина (грузовая площадка) подъемника должна

быть в нижнем положении. Двери кабины грузопассажирского подъемника и его

нижнего ограждения должны быть закрыты на замок ключом, находящимся у

машиниста, вводное устройство электропитания отключено и заперто на замок.

16.17. Площадь, находящаяся под поднимаемым грузонесущим устройством,

является опасной зоной.

Границы опасной зоны для подъемников определяются согласно п.5.4 и

рисунку 16.

По контуру опасной зоны выставляется сигнальное ограждение, отвечающее

требованиям ГОСТ 23407-78.

16.18. Выносной пульт грузового подъемника устанавливается за пределами

опасной зоны от строящегося здания и подъемника, в месте, обеспечивающем

видимость погрузочно-разгрузочных площадок.

Над рабочим местом моториста устанавливается защитный навес 1,0x1,5 м из

досок толщиной 40 мм.

16.19. Между машинистом подъемника и рабочими на этажах устанавливается

двусторонняя связь. Порядок обмена сигналами устанавливается организацией,

эксплуатирующей подъемник, и вносится в производственную инструкцию

машиниста.

Рядом с проемами здания закрепляются знаки с цифрами, указывающими

номер этажа.

Линия связи должна быть независимой от электропитания подъемника.

16.20. На все грузы, поднимаемые подъемником, составляют таблицу масс

грузов, которую вручают проводнику-машинисту, рабочим, производящим

загрузку, и вывешивают у мест загрузки и выгрузки подъемника. В таблице

указываются масса единицы груза, способы затаривания, максимальное

количество грузов и их общая предельная масса, допускаемая к подъему или

спуску.

При определении предельной массы груза, перемещаемой грузопассажирским

подъемником, необходимо учитывать, что в кабине находится машинист-

проводник, поэтому величина предельной массы груза должна быть меньше

грузоподъемности подъемника на

100 кг. Форма таблицы масс грузов,

перемещаемых с помощью подъемника, приведена в таблице 7.

Таблица 7 - Форма таблицы масс грузов, перемещаемых с помощью

подъемника

Наименова

Марка,

Ед.

Способ

Кол.

Масса

Общая масса

п/п

ние грузов

размер

изм.

затариван

единиц на

единицы

на один

ия

один

груза, кг

подъем, кг

подъем,

шт.

Раствор

М-50

шт.

Носилки

300

Рубероид

РБ

шт.

Рулон

400

Мастика

Б-1У

шт.

Фляга

360

Плитка

150x15

шт.

Ящик

400

метлахская

Тележка

Кирпич

М-75

шт.

Т-200

200

16.21. Для грузовых подъемников, имеющих консольную стрелу, в составе ППР

должны разрабатываться схемы строповки грузов с таблицей масс грузов и

применяемых грузозахватных приспособлений.

16.22. Находящиеся в эксплуатации подъемники снабжаются табличками с

указанием регистрационного

мера, грузоподъемности, даты следующего

но

технического освидетельствования, наименования владельца и номера его

телефона.

16.23. Совместная работа строительного подъемника с грузоподъемными

кранами производится в соответствии с таблицей совместной безопасной работы,

при этом мачта

(шахта) подъемника всегда должна быть ниже монтажного

горизонта не менее чем на 0,5 м.

Перемещение стрелы крана с грузом на крюке над подъемником возможно

только при неработающем подъемнике.

а период работы крана в зоне работы подъемника последний должен быть

отключен, а ключи от шкафа электропитания, рубильника, дверей кабины,

нижнего ограждения подъемника должны находиться у машиниста подъемника.

Работа подъемника прекращается при условии, если расстояние от опасной зоны

крана до подъемника менее 2 м, опасная зона при этом определяется по высоте

перемещения над уровнем выхода из кабины.

Для обеспечения совместной безопасной работы кранов и подъемников

предусматривается установка единого рубильника для кранов и подъемников - в

одном положении рубильника работает только кран, в другом - только подъемник,

третьем

- линия обесточена и механизмы не работают. Установка в

соответствующее положени

рубильника производится лицом, ответственным за

безопасное производство работ кранами. При совмест

ой работе крана и

на монтажном горизонте у подъемника может устраиваться световая

подъемника

сигнализация, которая включается с включением электропитания подъемника, и

во время ее свечения машинист крана не должен подводить к подъемнику груз на

ве

личину опасной зоны, предусмотренной в ППР. По

мере возведения здания

сигнализация переставляется с одного монтажного горизонта на другой. Световая

сигнализация должна

быть хорошо видна из кабины крана.

Совместная работа

грузового

или грузопассажирского подъемника с фасадным

подъемником

(люльками, платформами) не

допускается, если фасадный

подъемник находится в пределах опасной зоны работы других подъемников.

16.24. О совместной работе

грузопассажирского

подъемника и

башенного крана

соответствии с графиком

их работы

с машинистом-проводником и

машинистом

крана проводится специальный инструктаж с записью

журналы этих

машин.

16.25. Основные правила пользования подъемником вывешиваются

на

посадочных (погрузочных) площадках.

Они содержат указания

о порядке и способах загрузки, порядке обмена

сигналами

между машинистом и рабочими, открытии

и обслуживании дверей,

запрещении или разрешении

выхода людей на грузовую платформу, а также

другие указания и требования. У всех мест загрузки или разгрузки подъемника

делаются надписи,

указывающие массу предельного груза, допускае ого к

подъему или спуску.

16.26. Нахождение людей под поднимаемым грузонесущим устройством

запрещается

на все

время работы

подъ ника.

Перед подъемом

платформы

грузом

машинист

предупреждать

работников,

обслуживающих подъемник, о необходимости их выхода из опасной зоны и до тех

пор, пока

они

находятся в

опасной

зоне,

не поднимать

платформу.*

________________

Текст соответствует оригиналу. - Примечание изго ителя

базы

данных.

16.27. При

подъеме груза необходимо сначала поднять грузовую

платформу на

высоту не более 200 мм, убедиться в исправности тормозов и устойчивости мачты

и только после этого продолжить подъем на требуемую высоту.

Подъем

опускание на грузовой платформе людей, а также огнеопасных и

взрывоопасных грузов не допускается.

16.28. Работа подъемника при скорости ветра, превышающей допустимую, при

температуре, ниже предусмотренной

паспортом, при снегопаде, дожде или

тумане, а также в темное время суток или при отсутствии необходимого

освещения запрещается.

16.29. Перед началом работ машинист подъемника проводит

осмотр и

проверку подъемника, убеждается в исправности ограждений опасной зоны,

наличии предупреждающих надписей и знаков безопасности.

16.30. На схеме привязки подъемника в проекте производства работ

показываются:

- существующая ситуация с имеющимися и проектируемыми подземными,

надземными и воздушными коммуникациями и участком возводимого здания

(сооружения), его осями, отметками проемов и перекрытий;

- подъемники с кабиной

(платформой) в верхнем и нижнем положении с

горизонтальной и вертикальной привязкой;

- опорная плита или фундамент с горизонтальной и вертикальной привязкой;

е зоны (от подъемника и здания) и сигнальное ограждение вдоль них;

- опасны

- складирование материалов и других грузов;

- пандус и козырек у входа в кабину грузопассажирского подъемника;

- площадки и пандусы на этажах и крыше;

- навес для моториста грузового подъемника;

- ограждение краев перекрытий и покрытий при отсутствии ограждающих

конструкций (вдоль фасада здания);

- закрывающиеся проемы;

временные

дороги (подъезды к подъемнику) и пешеходные дорожки;

крепление

подъемников.

16.31. Фасадные подъемники

(люльки) подвешиваются

к консолям,

устанавливаемым на кровле здания (сооружения).

Конструкция

консолей

фасадных подъемников

(люлек)

должна

предусматривать их разборку на отдельные узлы, позволяющие переносить их

вручную

16.32. Одноподвесная люлька подвешивается на одном подъемном канате и

должна иметь один предохранительный канат, двухподвесная -

два подъемных

каната и два предохранительных.

Несущие стальные канаты, применяемые для подвески и

подъема фасадных

подъемников

(люлек), должны

отвечать действующим

государственным

стандартам и иметь сертификат завода-изготовителя об их испытании.

Движение канатов при подъеме и опускании фасадных подъемников (люлек)

должно быть свободным. Трение канатов о выступающие конструкции не

допускается.

16.33. Свободно установленные подъемные лебедки

фасадных

подъемников

(люлек) пригружаются балластом. Минимальная масса

балласта

должна

соответствовать двукратной величине расчетного тягового усилия лебедки.

16.34. При установке фасадных подъемников

(люлек) расстояние от их

выступающих частей (не считая опорных роликов, на которые может опираться

люлька при подъеме) до выступающих частей здания должно быть не менее 200

мм

Запрещается устанавливать вылет консолей от наружной плоскости стены

здания до оси грузового каната фасадного подъемника (люльки)

свыше 550 мм.

Крепление канатов к консолям нужно проверять систематически, после каждой

передвижки люльки на

новую захватку. Подкладки или упоры для консолей

должны быть связаны с консолью цепью или канатом во избежание их случайного

падения

на землю. Предохранительные и грузовые канаты должны надежно

натягиваться грузами, расположенными

на высоте не менее 200 мм от земли.

Предохранительные канаты смазке не подлежат.

16.35. Запрещается совместная работа двух и более фасадных подъемников

(люлек) в одной

вертикальной захватке. Расстояние между

электрическими

фасадными подъемниками

(люльками) по горизонтали при их работе на

вертикальных

захватках должно

быть не менее 3,5 м.

Запрещается соединять два

фасадных подъемника (люльки) между собой

путем

устройства переходных настилов и

стремянок или установки переходных

лестниц.

16.36. В местах работы

фасадного подъемника (люльки) устанавливаются

стенды с перечнем и массой перемещаемых грузов.

Во время работы с фасадных подъемников (люлек) дверные и оконные проемы

йства

акрываются наглухо деревянными щитами или на закрывающиеся устро

створок рам. Подъемники (люльки), с которых не производится работа, должны

быть опущены на землю.

16.37. При работе фасадного подъемника

(люльки) согласно требований

ст.4.5.12 ПБ 10-518-02 необходимо соблюдать следующий порядок:

- вход в люльку и выход из нее должны осуществляться при нахождении

люльки в крайнем нижнем положении;

- рабочие

люльки должны проходить медицинский осмотр в установленном

порядке на право работы на высоте;

рабочие люльки должны работать в касках и с предохранительным поясом,

пристегнутым к элементам конструкции люльки;

рабочим люльки запрещается садиться или вставать на перила,

устанавливать на пол люльки предметы для увеличения

высоты зоны работы;

- масса рабочих с инструментом (грузом) не должна превышать установленную

паспортную грузоподъемность люльки.

XVII.

РЕКОМЕНДАЦИИ ПО БЕЗОПАСНОЙ РАБОТ

Е КРАНОВ-

МАНИПУЛЯТОРОВ

17.1. Для выполнения работ кранами-манипуляторами должна быть

подготовлена площадка. Согласно ст.5.5.12 ПБ 10-257-98 "Правила устройства и

безопасной эксплуатации грузоподъемных кранов-манипуляторов" к площадке

предъявляются следующие требования:

- наличие подъездного пути;

уклон не должен

превышать угла, указанного в паспорте крана-манипулятора;

- свеженасыпанный неутрамбованный грунт должен быть уплотнен.

17.2. Краны-манипуляторы могут быть допущены к перемещению только тех

грузов, масса которых

не

превышает их грузоподъемности с учетом положения

выносных опор. При эксплуатации крана-манипулятора не должны нарушаться

требования, изложенные в его паспорте и руководстве по эксплуатации.

17.3. Подъем и перемещение груза несколькими кранами-манипуляторами

допускается в соответствии с ППРк или технологической картой согласно

требований ст.5.5.2 ПБ 10-257-98.

При подъеме и перемещении груза несколькими кранами-манипуляторами

нагрузка, приходящаяся на каждый их них, не должна превышать его

грузоподъемность.

Работа по перемещению груза несколькими кранами-манипуляторами

производится под непосредственным руководством лица, ответственного за

безопасное производство работ кранами-манипуляторами.

17.4. Каждый кран-манипулятор, находящийся в эксплуатации, снабжается

табличкой, на которой обозначены регистрационный номер, грузоподъемность и

дата следующего частичного или полного технического освидетельствования.

17.5. Место производства работ кранами-манипуляторами должно быть

освещено в соответствии с требованиями ГОСТ

12.1.046-85. Работа крана-

манипулятора прекращается во время снегопада, дождя или тумана, а также в

других случаях,

когда оператор (машинист) не различает сигналы

стропальщика

или перемещаемый груз.

17.6.

Организация и производство погрузочно-разгрузочных работ

осуществляются в соответствии с требованиями разделов 14 и 15 настоящих

"Рекомендаций".

17.7. При работе крана-манипулятора согласно ст.5.5.11 ПБ

10-257-98 не

допускается:

- нахождение людей возле работающего крана-манипулятора;

;

- перемещение груза, находящегося в неустойчивом положении

- подъем груза, засыпанного землей пли примерзшего к земле, заложенного

другими грузами, укрепленного

болтами или залитого бетоном;

- подтаскивание груза по земле, полу или рельсам;

- освобождение краном-манипулятором защемленных

грузом стропов, канатов

или цепей;

- оттягивание груза во время его подъема, перемещения и опускания. Для

разворота длинномерных и крупногабаритных грузов во время их перемещения

должны применяться крючья или оттяжки соответствующей длины;

- выравнивание перемещаемого груза руками, а также поправка стропов на

весу;

- работа при выведенных из действия или неисправных приборах безопасности

и тормозах;

- включение механизмов крана-манипулятора при нахождении людей на кране-

манипуляторе. Исключение

составляют лица,

производящие осмотр и

регулировку механизмов. В

этом случае механизмы должны включаться по

сигналу лица, производящего осмотр;

- подъем груза непосредственно с места его установки (с земли, площадки,

штабеля и т.п.) стреловой лебедкой.

17.8. При выполнении работ кранами-манипуляторами необходимо

соблюдать

следующие требования

безопасности:

- вывесить на месте производства работ список основных перемещаемых

краном-манипулятором грузов

с указанием их массы. Операторам (машинистам) и

стропальщикам, обслуживающим краны-манипуляторы при ведении работ, такой

список должен быть

выдан на руки;

- установить

порядок обмена сигналами между стропальщиком и оператором

(машинистом);

- не разрешается опускать груз на автомашину, а также поднимать груз при

нахождении людей в кузове или кабине автомашины. В местах постоянной

погрузки грузов на автомашины и прицепы должны быть устроены стационарные

эстакады или навесные площадки для стропальщиков. Разгрузка и загрузка

полувагонов кранами-манипуляторами не допускаются. Погрузка груза на

автомашины и другие транспортные средства производится таким образом, чтобы

была обеспечена возможность удобной и безопасной строповки груза при

его

разгрузке. Загрузку и разгрузку автомашины и других транспортных средств

следует выполнять, не нарушая их равновесие;

- перемещение груза не должно

производиться

при нахождении под ним людей.

Стропальщик может находиться возле груза во время его подъема или опускания,

если груз поднят на высоту не более 1000 мм от уровня площадки;

- строповка грузов производится в соответствии со схемами строповки. Для

строповки предназначенного к подъему груза применяются стропы,

м числа ветвей и

оответствующие массе и характеру поднимаемого груза с учето

их угла наклона. Стропы общего назначения следует подбирать так, чтобы угол

между их ветвями не превышать 90°;

- груз или грузозахватное устройство при их горизонтальном перемещении

должны быть предварительно подняты на 500 мм выше встречающихся на пути

предметов;

- при перемещении крана-манипулятора с грузом положение стрелы и нагрузка

на кран-манипулятор устанавливаются в соответствии с руководством по

эксплуатации крана-манипулятора;

- опускать перемещаемый груз разрешается лишь на предназначенное для

этого место, где исключается возможность падения, опрокидывания или

сползания устанавливаемого груза. На место

установки груза предварительно

укладываются соответствующие подкладки для

того, чтобы стропы могли быть

легко и без повреждения извлечены из-под груза. Устанавливать груз в местах,

для этого не предназначенных, не разрешается. Укладку и разборку груза следует

производить равномерно, не нарушая установленные для складирования грузов

габариты и не загромождая проходы;

- не допускается нахождение людей и проведение каких-либо работ в пределах

перемещения грузов кранами-манипуляторами;

- по

окончании работ или в перерыве груз не должен оставаться в

подвешенном состоянии;

- при подъеме груза он должен

быть предварительно поднят на высоту не

более 200-300 мм для проверки правильности строповки и надежности действия

тормозов;

при подъеме груза, установленного вблизи стены, колонны, штабеля,

оборудования, не допускается нахождение людей (в том числе стропальщика)

между поднимаемым грузом и указанными частями здания или оборудования. Это

же

требование

строго выполняется и при опускании груза.

XVIII. РЕКОМЕНДАЦИИ ПО БЕЗОПАСНОЙ РАБОТЕ ПОДЪЕМНИКОВ

(ВЫШЕК)

18.1. Для выполнения работ подъемником (вышкой) должна быть подготовлена

площадка, отвечающая согласно ст.4.5.11 ПБ 10-611-03 "Правила устройства и

безопасной эксплуатации подъемников (вышек)" следующим требованиям:

- наличие подъездного пути;

- уклон не должен превышать угла, указанного в паспорте;

при свеженасыпанном неутрамбованном грунте необходимо производить

его

уплотнение;

- размеры площадки должны позволять установку подъемника (вышки) на все

опоры, а при слабом грунте - на установленные под опоры прочные устойчивые

подкладки, на скользком грунте - на подкладки с шипами.

18.2. Подъемники (вышки) могут быть допущены к работе только в том случае,

если поднимаемая масса груза

не превышает их грузоподъемности.

При эксплуатации подъемника (вышки) не должны нарушаться требования,

изложенные в его паспорте и руководстве по эксплуатации.

18.3. Подъемники

(вышки), находящиеся в эксплуатации, снабжаются

табличками

ясно

обозначенными

регистрационным

номером,

грузоподъемностью

и датой следующего частичного или полного технического

освидетельствования.

18.4. На подъемники, оснащенные крюком, разрабатываются способы

правильной строповки и зацепки грузов, которым должны быть обучены

стропальщики. Графическое изображение (схема) способов строповки и зацепки

грузов выдается на руки стропальщикам и машинистам или вывешено в местах

производства работ.

Перемещение груза, на который не разработана схема строповки,

производится в присутствии и под руководством лица, ответственного

за

безопасное производство работ подъемниками.

18.5. Место производство работ должно быть освещено в соответствии с

требованиями ГОСТ 12.1.046-85.

18.6. На месте производства работ подъемником

(вышкой) не

допускаются

лица, не имеющие прямого отношения к проводимым работам.

18.7. Работы (строительные, малярные, обслуживание светильников и т.п.) с

люльки подъемника (вышки) можно выполнять при условии обеспечения принятия

выполнения мер по предупреждению падения людей из люльки, поражения их

током, защемления при перемещении люльки в стесненных условиях. При

перемещении люльки согласно

ст.4.5.10 ПБ

10-611-03 необходимо соблюдать

следующий порядок:

- вход в люльку и выход из нее осуществляется через посадочную площадку,

при

подъеме и опускании люльки вход в нее должен быть закрыт на запорное

устройство;

- рабочие люльки должны иметь медицинское заключение на право работы на

высоте, работать в касках и с предохранительным поясом, пристегнутым к скобам

или к элементам конструкции люльки;

- машинист при нахождении в зоне обслуживания подъемника также должен

быть в каске;

- рабочим люльки запрещается садиться и вставать на перила, устанавливать

на пол люльки предметы для увеличения высоты зоны работы, перевешиваться

за ограждение люльки;

- работа подъемника должна быть прекращена при скорости ветра

более 10 м/с

на высоте 10 м, а также при грозе, сильном дожде, тумане и снегопаде, когда

видимость затруднена, а также при температуре окружающей среды ниже

указанной в паспорте подъемника;

при работе подъемника связь между рабочими в люльке и машинистом

должна поддерживаться непрерывно: при подъеме люльки до 10 м - голосом,

более 10 м - знаковой сигнализацией, более 22 м - радио- и телефонной связью;

- перемещение подъемника с находящимися в люльке людьми или грузом

запрещается;

- масса груза в люльке не должна превышать установленную

паспортную

величину.

XIX. УСТРОЙСТВО РЕЛЬСОВЫХ КРАНОВЫХ ПУТЕЙ

19.1. Устройство и содержание рельсовых крановых путей строительных

башенных и рельсовых стреловых кранов производится в соответствии с ГОСТ Р

51248-99 "Пути наземные рельсовые крановые. Общие технические требования" и

проектом,

разработанным специализированными организациями или

елями кранов, а также в соответствии с разделом 8

предприятиями-изготовит

"Крановый путь" ПБ 10-382-00 и СП 12-103-2002 "Пути наземные рельсовые

крановые. Проектирование, устройство и эксплуатация".

19.2. Устройство кранового пути

(исключая пути железнодорожных кранов)

производится по проекту, разработанному специализированной организацией или

предприятием-изготовителем крана.

19.3. При наличии подземных коммуникаций (газ, водосток, подземный кабель и

др.), проложенных ранее без учета последующего устройства

над ними

рельсового пути, выполняется расчет на прочность с целью исключения

возможности повреждения этих коммуникаций и, при

необходимости,

разрабатывается проект их перекрытия

с согласованием

с эксплуатирующими

организациями в целях защиты от деформации и разрушения.

19.4. Готовность рельсового кранового пути к эксплуатации подтверждается

актом

сдачи-приемки кранового пути по форме в соответствии с приложением

ПБ 10-382-00 с приложением результатов планово-высотной съемки.

19.5. Общий вид и основные контролируемые параметры

рельсовых путей на

деревянных полушпалах указаны на рисунке 39

РД-11-06-2007 РАЗРАБОТКА ПРОЕКТОВ ПРОИЗВОДСТВА РАБОТ ГРУЗОПОДЪЕМНЫМИ МАШИНАМИ - часть 5
