РД-11-06-2007 РАЗРАБОТКА ПРОЕКТОВ ПРОИЗВОДСТВА РАБОТ ГРУЗОПОДЪЕМНЫМИ МАШИНАМИ - часть 6
1 -
рельсовый крановый путь; 2 - башенный кран; 3 - водоотводное устройство; 4 -
ограждение;
5 - возводимое здание;
6 - балластная призма; 7 - полушпалы; 8 -
упор тупиковый
Контролируемые параметры:
- ширина земляного полотна;
м - минимальное расстояние от
выступающей части здания
(штабеля) до оси рельса;
- база крана;
- ширина балластного слоя по низу:
- колея пути крана;
- наибольший радиус поворотной части крана;
- поперечный уклон пути;
- толщина балласта;
- отклонение от прямолинейности рельсового пути;
- расстояние от оси (торца) рельса до ограждения (не менее размера " ");
- длина рельсовой нити;
- длина земляного полотна;
- торцевое плечо балластного слоя (
1000 мм);
- боковое плечо балластного слоя;
- плечо земляного полотна (
400 мм);
- размер опорного элемента поперек рельсовой нити

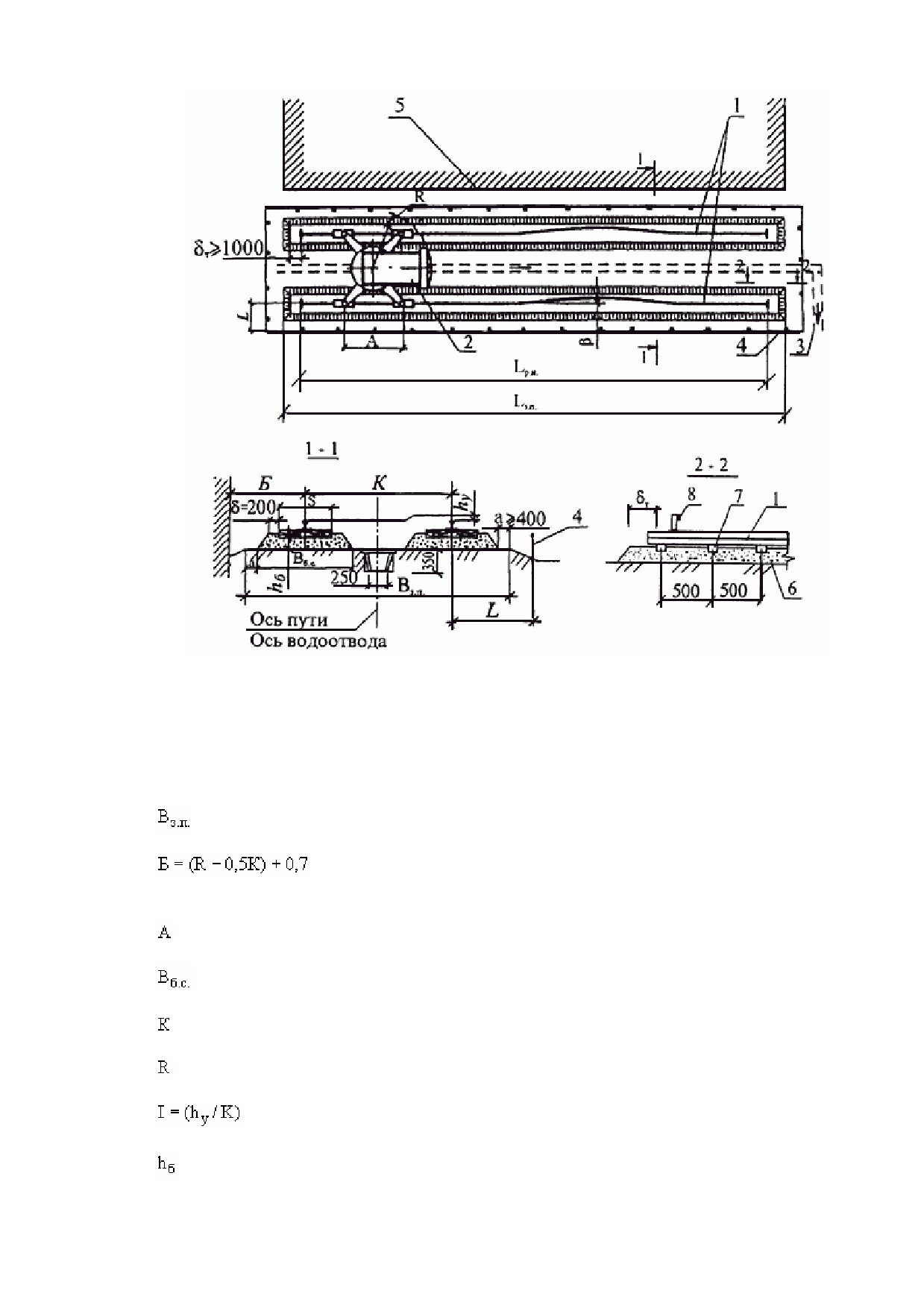

Рисунок 39 - Общий вид и основные контролируемые параметры наземных
рельсовых крановых путей на деревянных полушпалах
19.6. Земляное полотно эффективное водоотводящим устройством*,
выполненным в виде продольных водоотводных канав, устраиваемых на всю
длину земляного полотна с включением их в общий водоотвод строительной
площадки. Водоотводные канавы с продольным уклоном дна не менее 0,003
следует располагать по оси пути и со стороны рельсового пути, противоположной
возводимому объекту.
________________
* Текст соответствует оригиналу. - Примечание изготовителя базы данных.
Поперечный профиль водоотводных канав выполняется трапецеидальной
формы глубиной не менее 0,35 м, шириной по дну не менее 0,25 м с откосами при
песчаных и супесчаных грунтах
1:1,5, при остальных грунтах
1:1, исключая
скальные. В скальных грунтах допускается устраивать водоотводные канавы
треугольной формы глубиной не менее 0,25 м с откосами 1:0,2.
У мест подхода к рельсовому крановому пути, крану или шкафу электропитания
крана на водоотводных канавах устраиваются переходные мостики или участки
канав засыпаются высокодренирующими материалами или грунтом с укладкой
асбоцементных, керамических или пластмассовых труб. Ширина мостика или
засыпки (поверху) - 1 м.
19.7. Толщина балластного слоя определяется проектом на основании
расчетов и зависит от нагрузки на колесо крана, вида грунтового основания,
материала балласта и конструкции подрельсовых опорных элементов.
Ориентировочная толщина балласта приведена в таблице 8.
Таблица 8
- Ориентировочная толщина балласта
Нагрузка от
Ориентировочная толщина балласта
колеса на
рельс, кН
щебеночного под
песчаного под
щебеночного под
железобетонными
железобетонными
деревянными
балками
балками
полушпалами
при
при
при
при
при
при
земляном
земляном
земляном
земляном
земляном
земляном
полотне из
полотне
полотне из
полотне из
полотне из
полотне из
глинистого
из
глинистого
песчаного
глинистого
песчаного
,
песчаного
,
грунта и
,
грунта и
суглинисто
грунта и
суглинисто
рельсах
суглинисто
рельсах
го или
рельсах
го или
типов
го или
типов
супесчаног
типов
супесчаног
супесчаног
о грунта и
о грунта и
о грунта и
рельсах
рельсах
рельсах
типов
типов
типов
Р50
Р65
Р50
Р65
Р50
Р65
Р50
Р65
Р50
Р65
Р50
Р65
До 200
100
100
100
100
100
100
100
100
270
230
100
100
От 200 до
100
100
100
100
100
100
100
100
320
280
100
100
225
"
225 "
140
120
100
100
150
130
100
100
370
330
100
100
250
"
250 "
210
190
100
100
220
200
100
100
420
380
100
100
275
"
275 "
300
280
130
110
350
330
130
110
-
-
-
-
300
"
300 "
430
360
150
130
530
520
210
190
-
-
-
-
325
Примечания
1 При нагрузке на колесо
более
275 кН
рекомендуется
применять
железобетонные опорные подрельсовые элементы.
2 Расстояние между осями полушпал следует принимать
500 мм с
допускаемыми отклонениями ±50 мм.
3 В качестве щебеночного балласта следует применять
щебень из
естественного камня фракции
25-60
мм, гравий и гравийно-песчаную смесь
фракции 3-60 мм (гравий) и 0,63-3 мм (песок) по массе не более 20%.
4 Для изготовления подкрановых рельсовых путей должны применяться новые
или старогодние рельсы I
и II групп годности.
19.8. Длина балластной призмы должна превышать длину рельсовой нитки на 1
м в каждую сторону.
19.9. На рельсовом крановом пути предусматривается участок длиной 12,5 м с
допускаемыми поперечным и продольным уклонами не более 0,002 для стоянки
крана в нерабочем состоянии. На ограждении рельсовых крановых путей
вывешивается табличка с надписью "Место стоянки крана". Место стоянки крана в
нерабочем состоянии показывается в технологической схеме.
19.10. Рельсовые крановые пути ограждаются в соответствии с ГОСТ 23407-78
высотой 0,8-1,2 м. Ограждение рельсовых путей со стороны строящегося здания
может не ставиться, но в торцах путей оно должно обязательно примыкать к
зданию. Расстояние от ограждения до ближайшего рельса принимается согласно
рисунку 39. Приближение ограждения к торцам рельсовых крановых путей не
нормируется. Примеры конструкций ограждения рельсовых крановых путей даны
на рисунках 29, 30, 31. В месте прохода на крановый путь установить знак
"Входить на крановый путь посторонним запрещается".
19.11. Для гашения остаточной скорости крана и предотвращения его схода с
концевых участков кранового пути в аварийных ситуациях, при отказе
ограничителя передвижения или тормозов механизма передвижения крана на
концах рельсового пути
(на расстоянии не менее
0,5 м) устанавливаются
тупиковые упоры по рисунку 40.
________________
* Величины принимаются по паспорту крана.

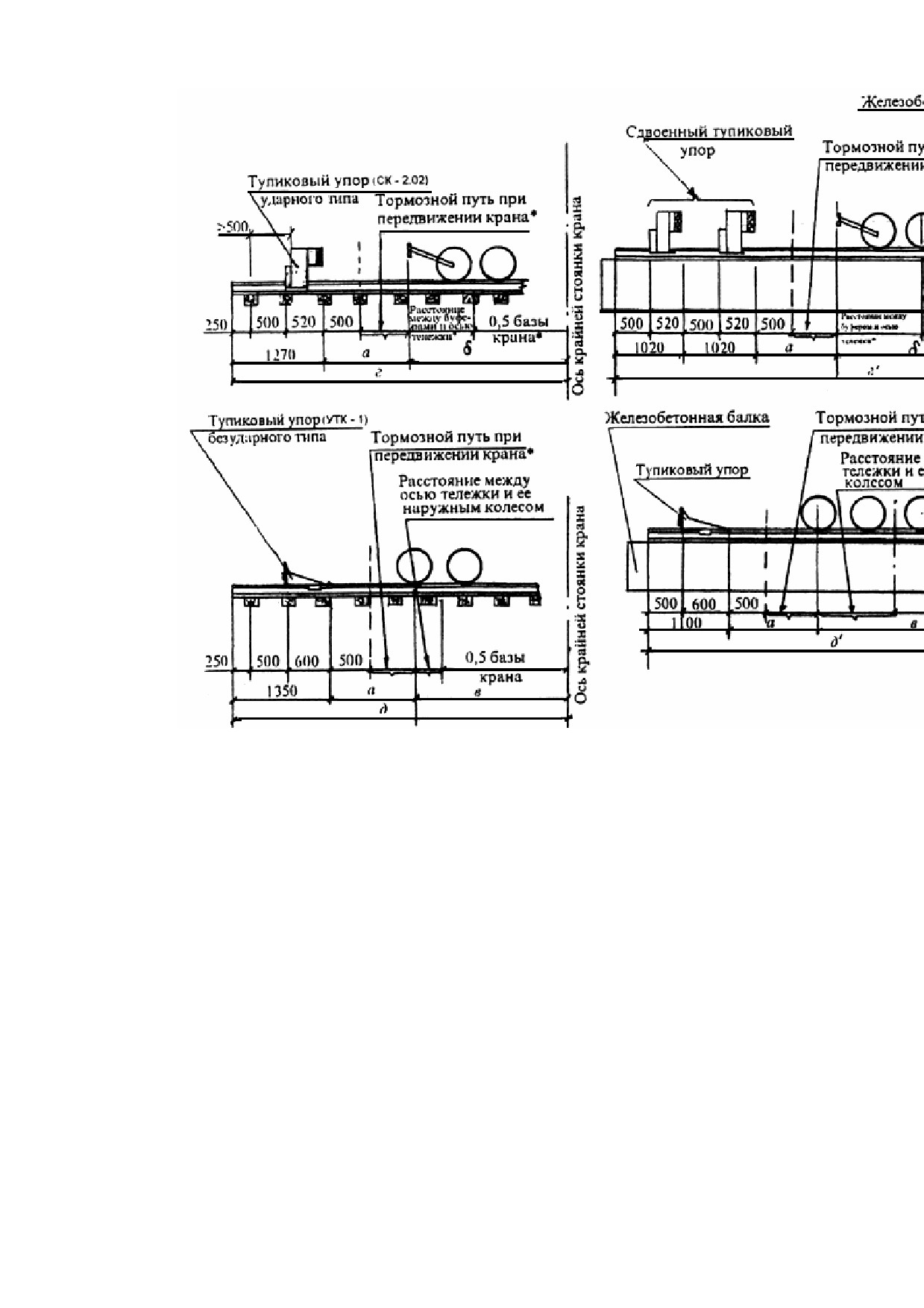

Рисунок 40 - Привязка тупиковых упоров и крайних стоянок кранов к
концам рельсового пути
Упоры устанавливаются таким образом, чтобы наезд крана на упоры был
одновременным. При установке тупиковых упоров необходимо учитывать
расстояние от концов пути, габариты тупиковых упоров, расстояние между
спаренными тупиковыми упорами для тяжелых кранов и расстояние между
тупиковыми упорами и габаритом крана, находящегося на крайней стоянке у
тупикового упора.
19.12. Рельсовые
пути оборудуются в п оперечном направлении
фиксирующими
элементами - стяжками, которые устанавливаются в начале и конце рельсового
пути по крайним закладным опорных элементов, а в промежутке пути - не менее
одного элемента на инвентарную секцию или с шагом не более 6,25 м.
19.13. Минимальная
длина рельсовых нитей кранового
пути для крана,
перемещающегося по
пути, кроме периода монтажа, должна
быть не менее 31,25
м. В стесненных условиях городской застройки разрешается эксплуатация крана
на одном звене пути по специальному проекту, отражающему специфические
условия. В этом случае необходимо строго соблюдать требования в части уклона
пути, установки тупиковых упоров и выключающих линеек, а также требования по
допустимым нагрузкам на грунт над пересекаемыми инженерными
коммуникациями и требования, обеспечивающие безопасную эксплуатацию
кранов в конкретных условиях. Одним из вариантов устройства рельсового
кранового пути из одного звена на полушпалах является устройство под него
жесткого основания, исключающего просадку, из полушпал, укладываемых
дополнительно в районе ходовых тележек.
Кран, установленный на одно звено пути, считается стационарным.
19.14 Ограничители передвижения крана устанавливаются таким образом,
чтобы отключение двигателя механизма передвижения крана происходило на
расстоянии не менее тормозного пути до тупикового упора.
19.15 Крановые пути заземляются в соответствии с требованиями Правил
устройства
электроустановок.
19.16 Переезд автомашин и автопогрузчиков через пути козловых и башенных
кранов допускается в исключительных
случаях, когда невозможен их объезд.
Меры безопасности разрабатываются владельцем крана. В районе переезда
через подкрановые пути установить знак "Место проезда автотранспортных
средств"
19.17. В сейсмически опасных районах, в районах с набухающими грунтами
рекомендуется основание кранового пути из железобетонных шпалолежен
устанавливать на дорожные плиты
(например ПД2-6) с гравийно-песчаной
подушкой.
Таблица 8* - Ориентировочная толщина балласта
Ориентировочная толщина балласта
щебеночного под
песчаного под
щебеночного под
железобетонными
железобетонными
деревянными
балками
балками
полушпалами
из
при
при
при
при
при
глинистог
земляном
земляном
земляном
земляном
земляном
о,
полотне из
полотне из
полотне из
полотне из
полотне из
суглинис
песчаного
глинистого,
песчаного
глинистого,
песчаного
того или
грунта и
суглинистог
грунта и
суглинистог
грунта и
супесчан
рельсах
о или
рельсах
о или
рельсах
ого
типов
супесчаного
типов
супесчаного
типов
грунта и
грунта и
грунта и
рельсах
рельсах
рельсах
типов
типов
типов
Р65
Р50
Р65
Р50
Р65
Р50
Р65
Р50
Р65
Р50
Р65
100
100
100
100
100
100
100
270
230
100
100
100
100
100
100
100
100
100
320
280
100
100
120
100
100
150
130
100
100
370
330
100
100
190
100
100
220
200
100
100
420
380
100
100
280
130
110
350
330
130
110
-
-
-
-
360
150
130
530
520
210
190
-
-
-
-
Примечания:
1 При нагрузке на колесо более
275 кН рекомендуется применять
железобетонные опорные подрельсовые элементы.
2 Расстояние между осями полушпал следует принимать
500 мм с
допускаемыми отклонениями ±50 мм.
3 В качестве щебеночного балласта следует применять щебень из
естественного камня фракции 25-60 мм, гравий и гравийно-песчаную смесь
фракции 3-60 мм (гравий) и 0,63-3 мм (пе
) по массе не более 20%.
сок
________________
* Нумерация и содержание таблицы соответствуют оригиналу. - Примечание
изготовителя базы данных.
Приложение N 1
ФОРМА АКТА-ДОПУСКА
для производства строительно-монтажных работ на территории
организации
Гор.
"___" _________ 200_ г.
(наименование организации, действующего предприятия или строящегося
объекта)
Мы, нижеподписавшиеся, представитель организации
(Ф.И.О., должность)
представитель генерального подрядчика (субподрядчика)
(Ф.И.О., должность)
составили настоящий акт о нижеследующем.
Организация
(генподрядчик) предоставляет участок
(территорию),
ограниченный координатами
(наименование осей, отметок и номер чертежа)
для производства на нем
(наименование работ)
под руководством технического персонала - представителя генерального
подрядчика (субподрядчика) на следующий срок:
начало
"___" __________
окончание "___" __________
До начала работ необходимо
выполнить следующие мероприятия,
обеспечивающие безопасность производства работ
Наименование мероприятия
Срок выполнения
Исполнитель
Представитель организации (генподрядчика)
(подпись)
Представитель генерального подрядчика
(субподрядчика)
(подпись)
Примечание
- При необходимости ведения работ после истечения срока
действия настоящего акта-допуска необходимо
составить акт-допуск на новый
срок.
Приложение N 2
ФОРМА НАРЯДА-ДОПУСКА
на производство работ в местах действия опасных или
вредных
факторов
Выдан "___"_____________ 200__ г.
Действителен до "___"_____________ 200__ г.
1. Руководителю работ
(Ф.И.О., должность)
2. На выполнение работ
(наименование работ,
место, условия их выполнения)
3. Опасные производственные факторы, которые действуют или могут
возникнуть независимо от выполняемой работы в местах ее производства:
4. До начала производства работ необходимо выполнить следующие
мероприятия:
N
Наименование
Срок выполнения
Ответственный
п/п
мероприятия
исполнитель
1
2
3
4
Начало работ в ____ час _____мин ________ 200__ г.
Окончание работ в ____ час _____ мин ________ 200__ г.
5. В процессе производства работ необходимо выполнить следующие
мероприятия:
N
Наименование
Срок выполнения
Ответственный
п/п
мероприятия
исполнитель
1
2
3
4
6. Состав исполнителей работ
Фамилия, имя,
Квалификация,
С условиями
С условиями работ
отчество
группа по ТБ
работ ознакомил,
ознакомлен
инструктаж
провел
1
2
7. Наряд-допуск выдал
(уполномоченный приказом
руководителя организации, Ф.И.О., должность, подпись)
Наряд-допуск принял
(должность,
Ф.И.О., подпись)
8. Письменное разрешение действующего предприятия (эксплуатирующей
организации) на производство работ имеется.
Мероприятия по безопасности строительного производства согласованы
(должность, Ф.И.О., подпись уполномоченного представителя действующего
предприятия или эксплуатирующей организации)
9. Рабочее место и условия труда проверены. Мероприятия по безопасности
производства, указанные в наряде-допуске, выполнены.
Разрешаю приступить к выполнению
работ
(Ф.И.О., должность, подпись, дата)
10. Наряд-допуск продлен до
(дата, подпись лица, выдавшего наряд-допуск)
11. Работа выполнена в полном объеме. Материалы, инструмент,
приспособления убраны. Люди выведены. Наряд-допуск закрыт.
Руководитель работ
(дата, подпись)
Лицо, выдавшее наряд-допуск
(дата, подпись)
Приложение N 3
ФО
В
РМЫ НАРЯДОВ-ДОПУСКО
на
производство работ грузоподъемными машинами вблизи
воздушной линии электропере ачи
Форма N 1
(наименование предприятия и ведомства)
Наряд-допуск N____
Наряд выдается на производство р абот на расстоянии менее 30 м от
крайнего провода линии электропередачи напряжением более 42 В
1. Крановщику
(фамилия, инициалы
)
(тип крана, регистрационный номер)
2. Выделенного для работы
(организация, выделившая кран)
3. На участке
(организация, которой выдан кран, место производства работ,
строительная площадка, склад, цех)
4. Напряжение линии электропередачи
5. Условия работы
(необходимость снятия напряжения с линии электропередачи,
наименьшее допускаемое при работе крана расстояние
по горизонтали от
крайнего
провода до ближайших частей крана, способ перемещения груза и другие меры
безопасности)
6. Условия передвижения крана
(положение стрелы и другие меры безопасности)
7. Начало работы ___ ч ____ мин "___" ______________ 20___ г.
8. Конец работы ___ ч ____ мин "___" ______________ 20___ г.
9. Ответственный за безопасное производство работ
(должность, фамилия, инициалы, дата и номер приказа о назначении)
10. Стропальщик
(фамилия, инициалы, номер удостоверения, дата последней
проверки знаний)
11. Разрешение на работу
крана в охранной
зоне
(организация, выдавшая разрешение, номер и дата разрешения)
12. Наряд выдал главный инженер (энер
)
гетик
(организация, подпись)
13. Необходимые меры безопасности, указанные в п.5, выполнены
Лицо, ответственное за безопасное производство работ
____________________
"___" _____________ 20___ г.
______
(подпись)
14. Инструктаж получил крановщик
"___" _____________ 20___ г.
(подпись)
Примечания:
1. Наряд выписывается в двух экземплярах: первый выдается крановщику,
второй хранится у производителя работ.
2. Пункт
11
заполняется в случае работы крана в охранной
зоне линии
электропередачи.
3. К воздушным линиям электропередачи относятся также ответвления от них.
4. Работы вблизи линии электропередачи выполняются в присутствии и под
руководством лица, ответственного за безопасное производство работ кранами.
Форма N 2
(наименование предприятия и ведомства)
Наряд-допуск N ______
Наряд выдается на производство работ на расстоянии менее 30 м от
крайнего провода линии электропередачи напряжением более 42 В
1. Оператору (машинисту)
(фамилия, имя, отчество)
(тип крана-манипулятора, регистрационный номер)
2. Выделенного для работы
(организация, выделившая кран-манипулятор)
3. На участке
(организация, которой
выделен кран-манипулятор, место
производства
работ, строительная площадка, склад, цех)
4. Напряжение линии электропередачи
5. Условия работы
(необходимость снятия напряжения с линии электропередачи,
наименьшее допустимое при работе крана-манипулятора расстояние по
горизонтали
от крайнего провода до ближайших частей крана-манипулятора, способ
перемещения
груза и другие меры безопасности)
6. Условия передвижения крана-манипулятора
(положение стрелы и другие меры
безопасности)
7. Начало работы ____ ч ____ мин "___" ____________ 20___ г.
8. Конец работы ____ ч ____ мин "___" ____________ 20___ г.
9. Лицо, ответственное за безопасное производство работ кранами-
манипуляторами
(должность, имя, фамилия, отчество, дата и номер приказа о назначении)
10. Стропальщик
(фамилия, имя, отчество, номер удостоверения, дата
последней проверки знаний)
11. Разрешение на работу крана-манипулятора в охранной зоне
(организация, выдавшая разрешение, номер и дата разрешения)
12. Наряд выдал главный инженер (энергетик)
(организация, подпись)
13. Необходимые меры безопасности, указанные в п.5, выполнены
(фамилия, инициалы)
(подпись)
Лицо, ответственное
за безопасное производство
работ кранами-
манипуляторами
(подпись)
"___" ____________ 20___ г.
14. Инструктаж получил оператор (машинист) крана-манипулятора
(подпись)
"___" ____________ 20___ г.
Примечания:
1. Наряд выписывается в двух экземплярах: первый выдается оператору
(машинисту) крана-манипулятора, второй хранится у производителя работ.
2. Пункт 11 заполняется в случае работы крана-манипулятора в охранной зоне
линии электропередачи.
3. К воздушным линиям электропередачи относятся также ответвления от них.
4. Работы вблизи линии электропередачи выполняются в присутствии и под
руководством лица, ответственного за безо сное
производство работ кранами-
манипуляторами.
Форма N 3
(наименование предприятия и ведомства)
Наряд-допуск N_____
Наряд выдается на производство работ на расстоянии менее 30 м от
крайнего провода линии электропередачи напряжением более 42 В
1. Машинисту
(фамилия, имя, отчество)
(тип подъемника, регистрационный номер)
2. Выделенного для работы
(организация, выделившая подъемник)
3. На участке
(организация, которой выделен подъемник, место
производства
работ,
строительная площадка, склад, цех)
4. Напряжение линии электропередачи
5. На участке
(необходимость снятия напряжения с линии электропередачи,
наименьшее допускаемое при работе подъемника расстояние по горизонтали от
крайнего
провода до ближайших частей подъемника, способ перемещения люльки и
другие меры безопасности)
6. Начало работы ____ч ____ мин "___" ______________ 20___ г.
7. Конец работы ____ ч ____ мин "___" ______________ 20___ г.
8. Ответственный за безопасное производство работ
(должность, фамилия, имя, отчество, дата и номер приказа о назначении)
9. Рабочий люльки
(фамилия, имя, отчество, номер удостоверения, дата
последней проверки знаний)
10. Разрешение на работу в охранной зоне
(организация, выдавшая разрешение, номер и дата разрешения)
11. Наряд выдал главный инженер (энергетик)
(организация, подпись)
12. Необходимые меры безопасности, указанные в п.5, выполнены
Лицо, ответственное
за безопасное производство работ
(подпись)
"___" ____________ 20___ г.
13. Инструктаж получил машинист подъемника
(подпись)
"___" ____________ 20___ г.
Примечания:
1. Наряд выписывается в двух экземплярах: первый выдается машинисту
подъемника, второй хранится у производителя работ.
2. Пункт
11 заполняется в случае работы в охранной зоне линии
электропередачи.
3. К воздушным линиям электропередачи относятся также ответвления от них.
4. Работы вблизи линии электропередачи выполняются в присутствии и под
руководством лица, ответственного за безопасное производство работ
подъемниками.
Приложение N 4
(справочное)
ОСНОВНЫЕ ГРУЗОЗАХВАТНЫЕ ПРИСПОСОБЛЕНИЯ

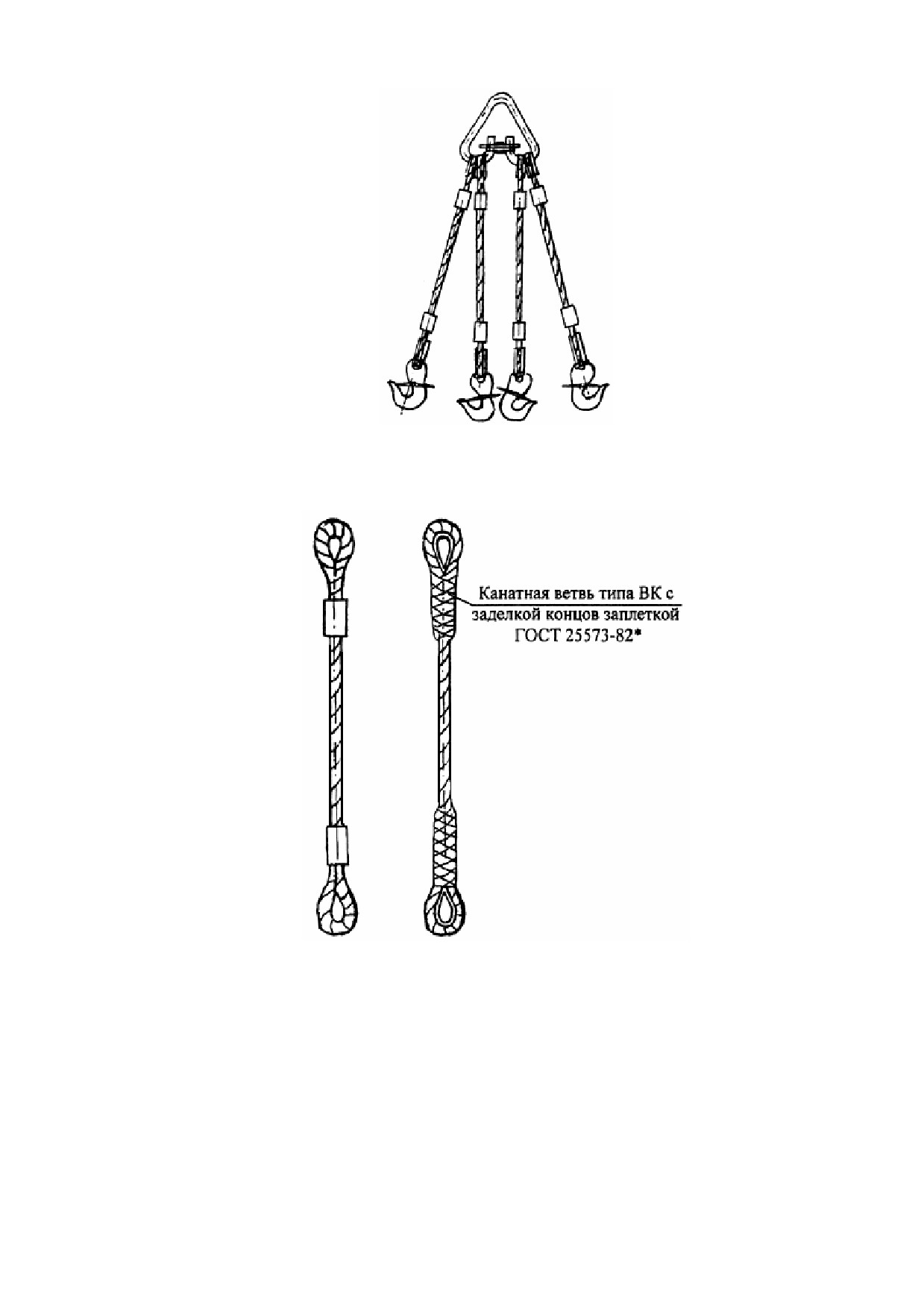

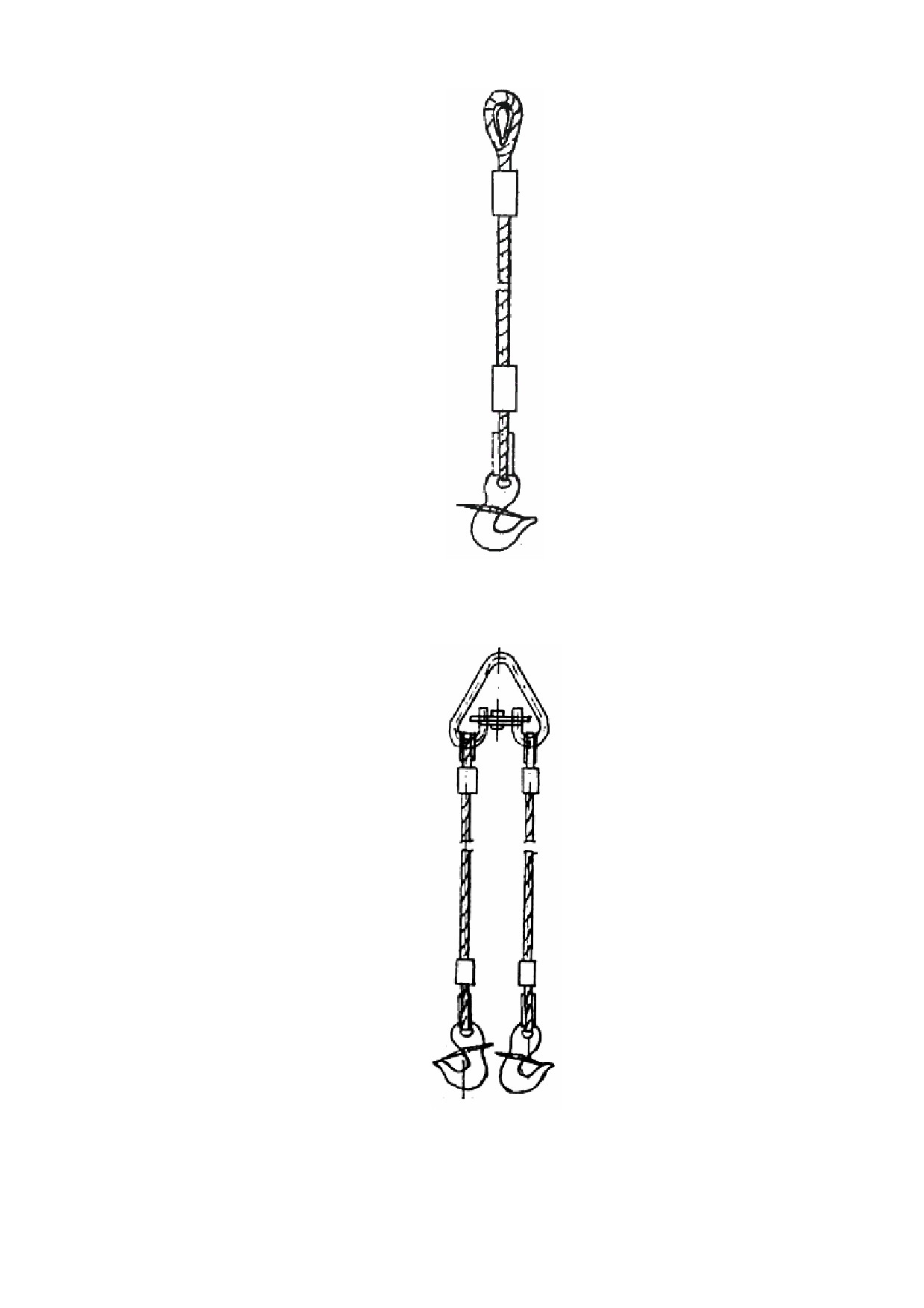

Строп канатный одноветвевой типа 1 СК ГОСТ 25573-82*
Строп канатный двухветвевой типа 2 СК ГОСТ 25573-82*
Строп канатный четырехветвевой типа 4 СК1 ГОСТ 25573-82*
Канатная ветвь
типа ВК с заделкой концов втулкой ГОСТ
25573-82*
Строп канатный кольцевой типа СКК1 ГОСТ 25573-82*

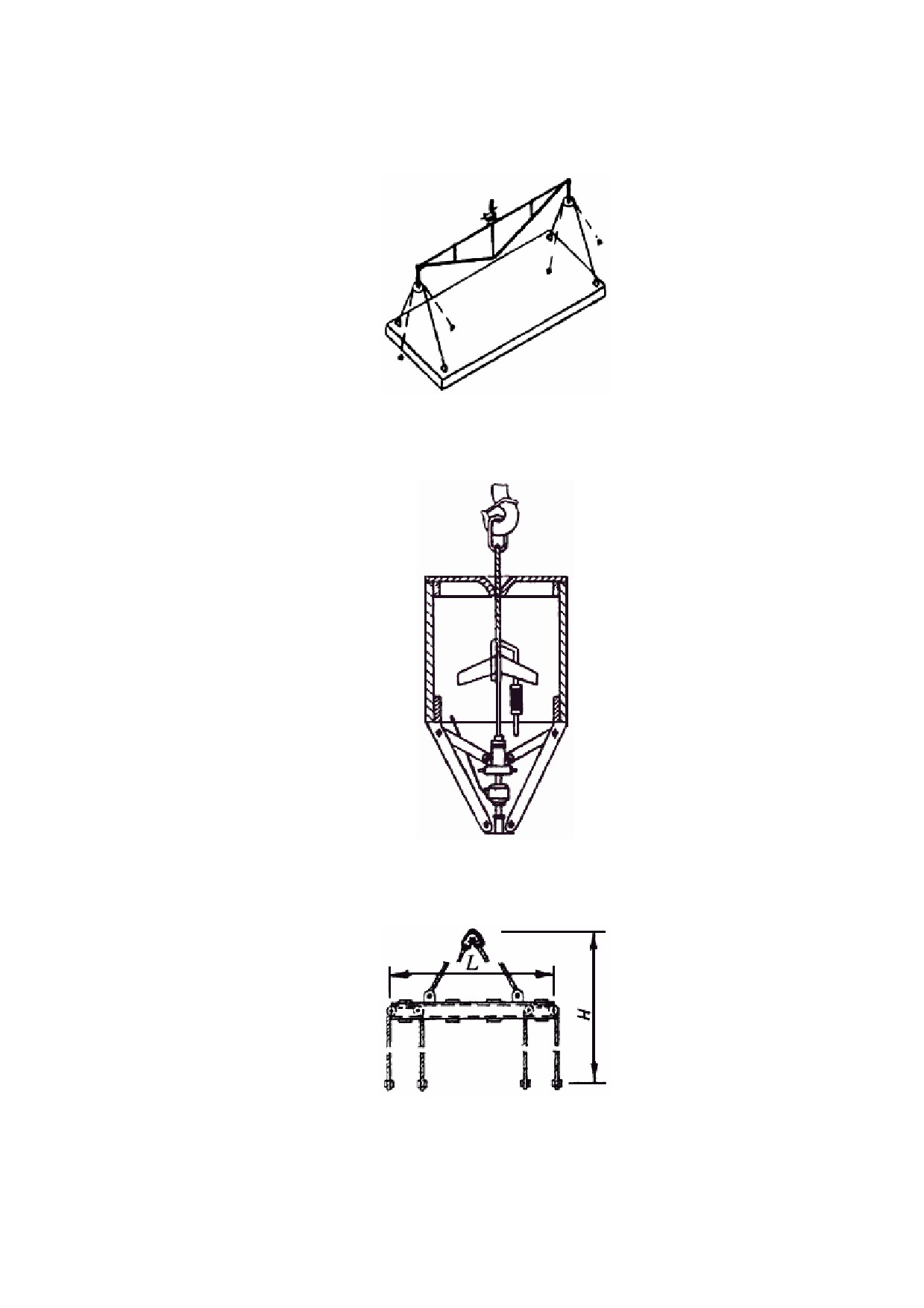

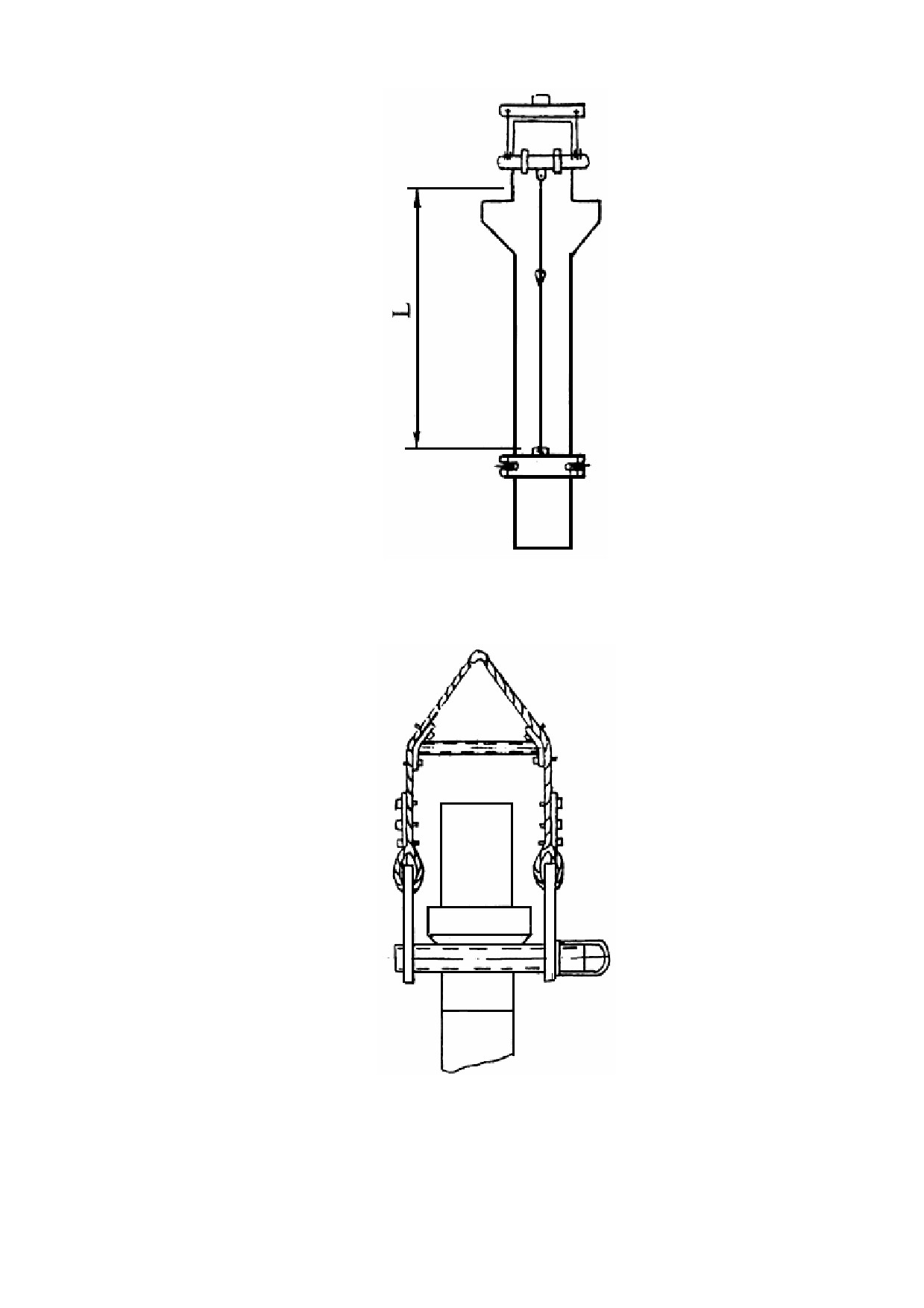

Траверса для монтажа колонн
Продолжение приложения N 4
Универсальный захват для монтажа колонн

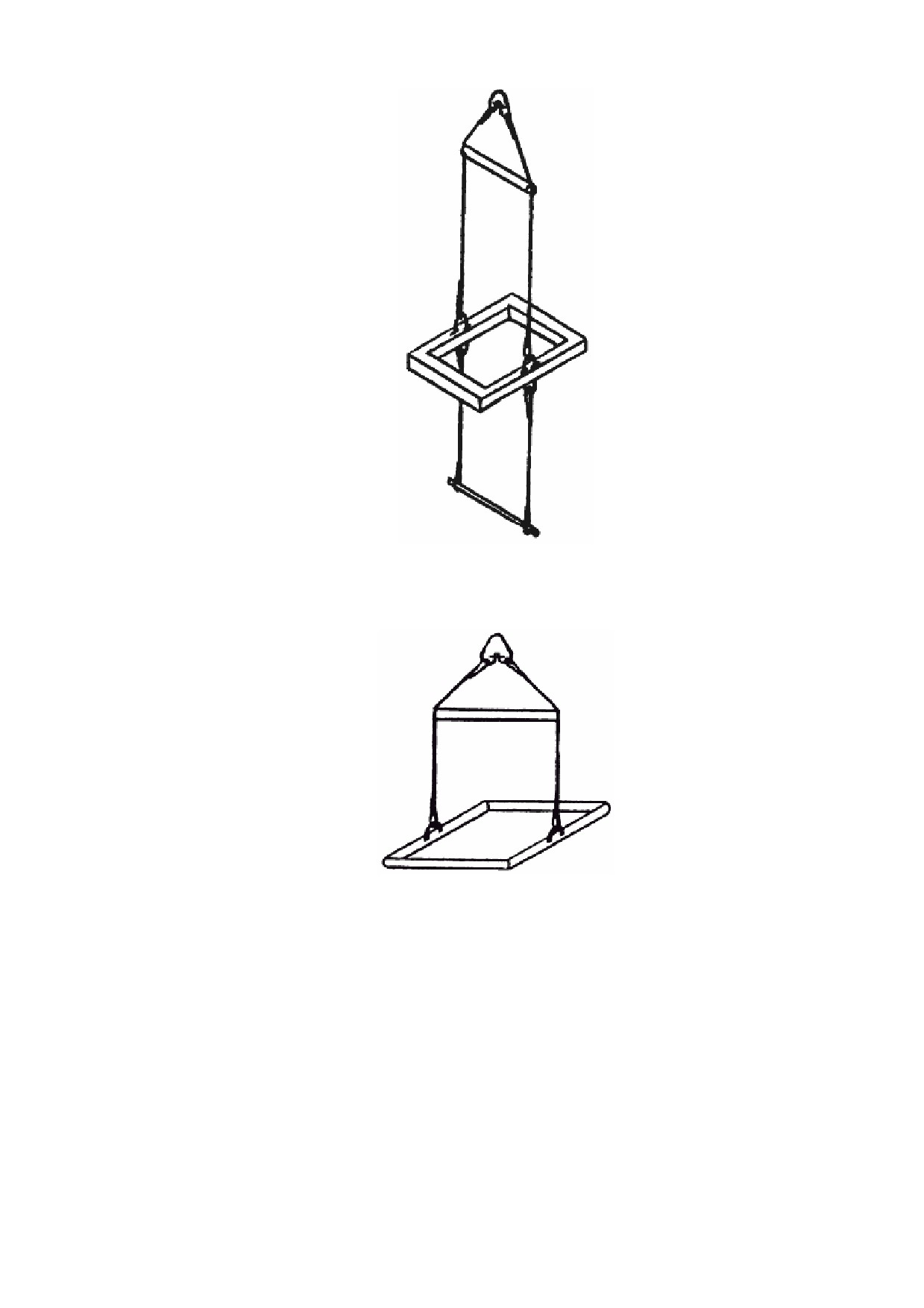

Траверса для монтажа капительных колонн

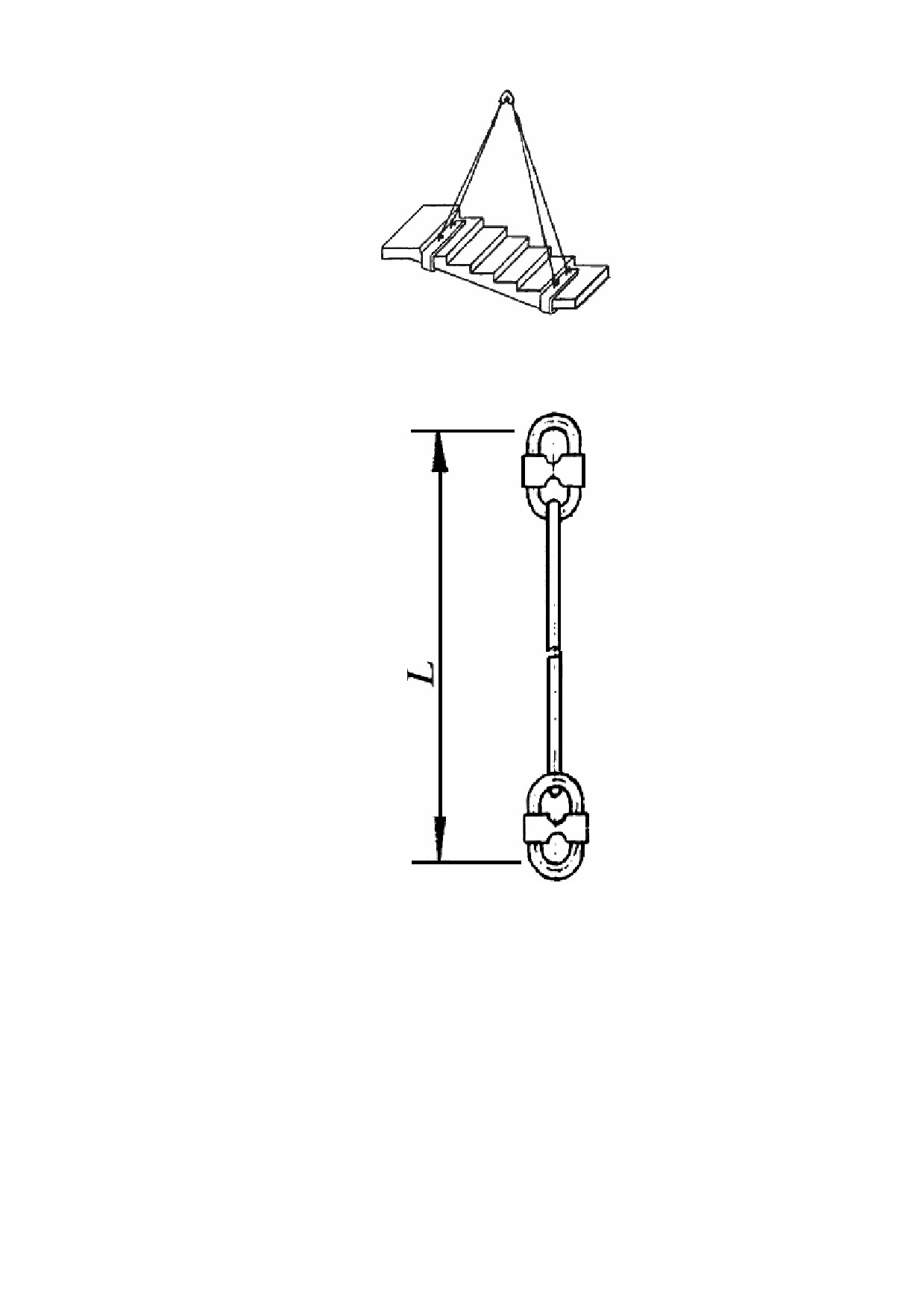

Вилочный захват для монтажа лестничных маршей
Тяга-удлинитель для монтажа лестничных маршей

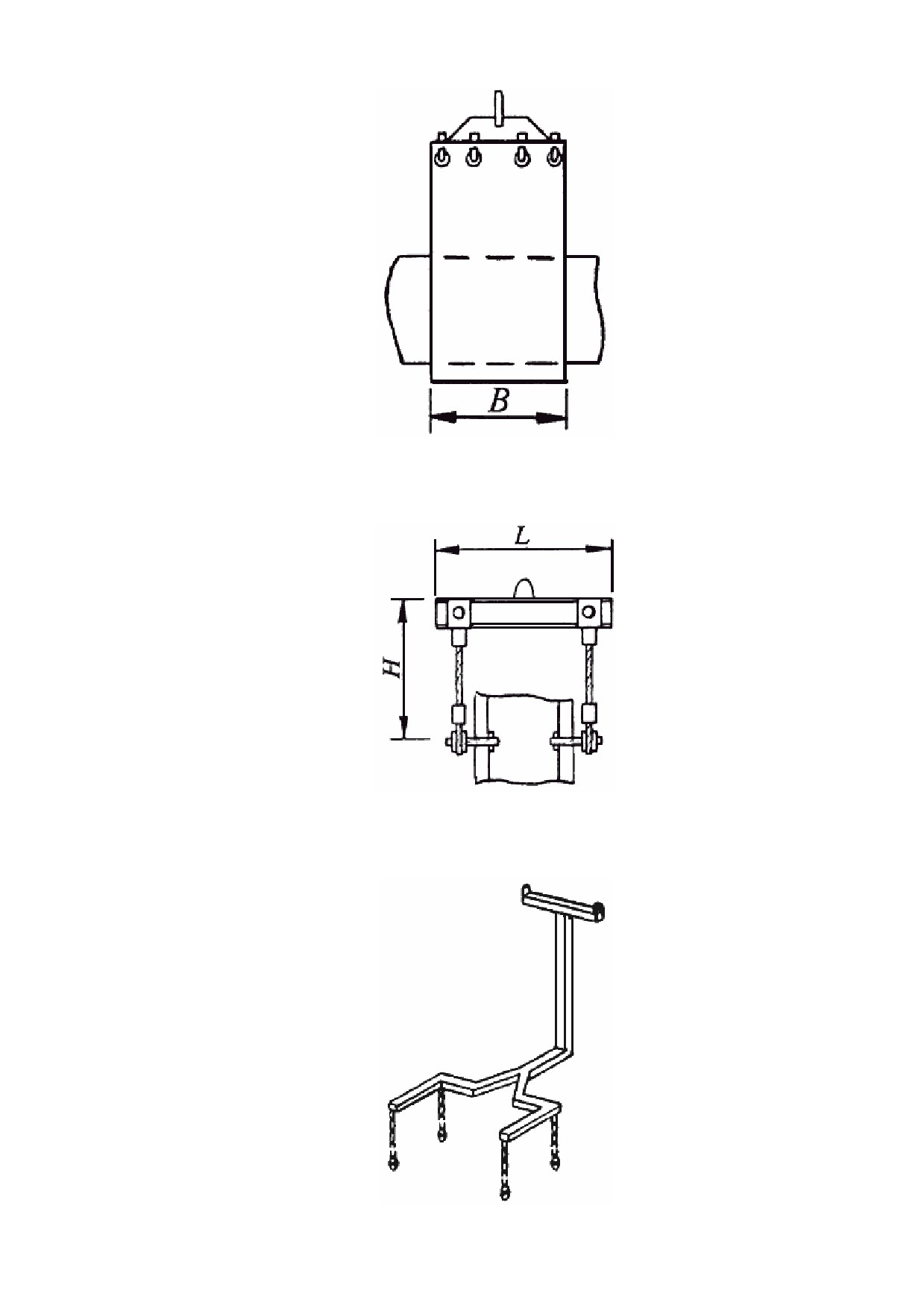

Захват для труб (полотенце
мягкое)

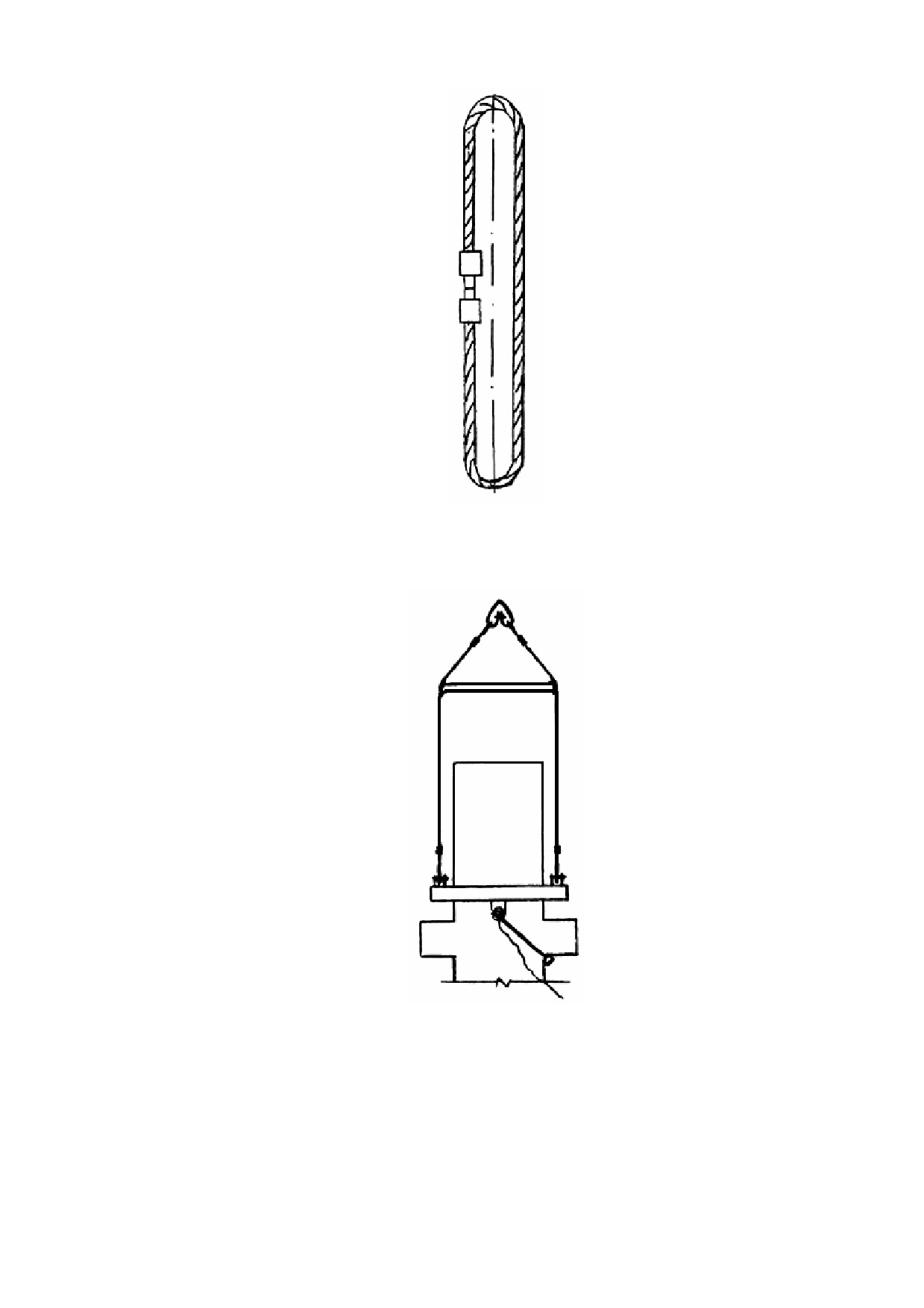

Траверса-кантователь

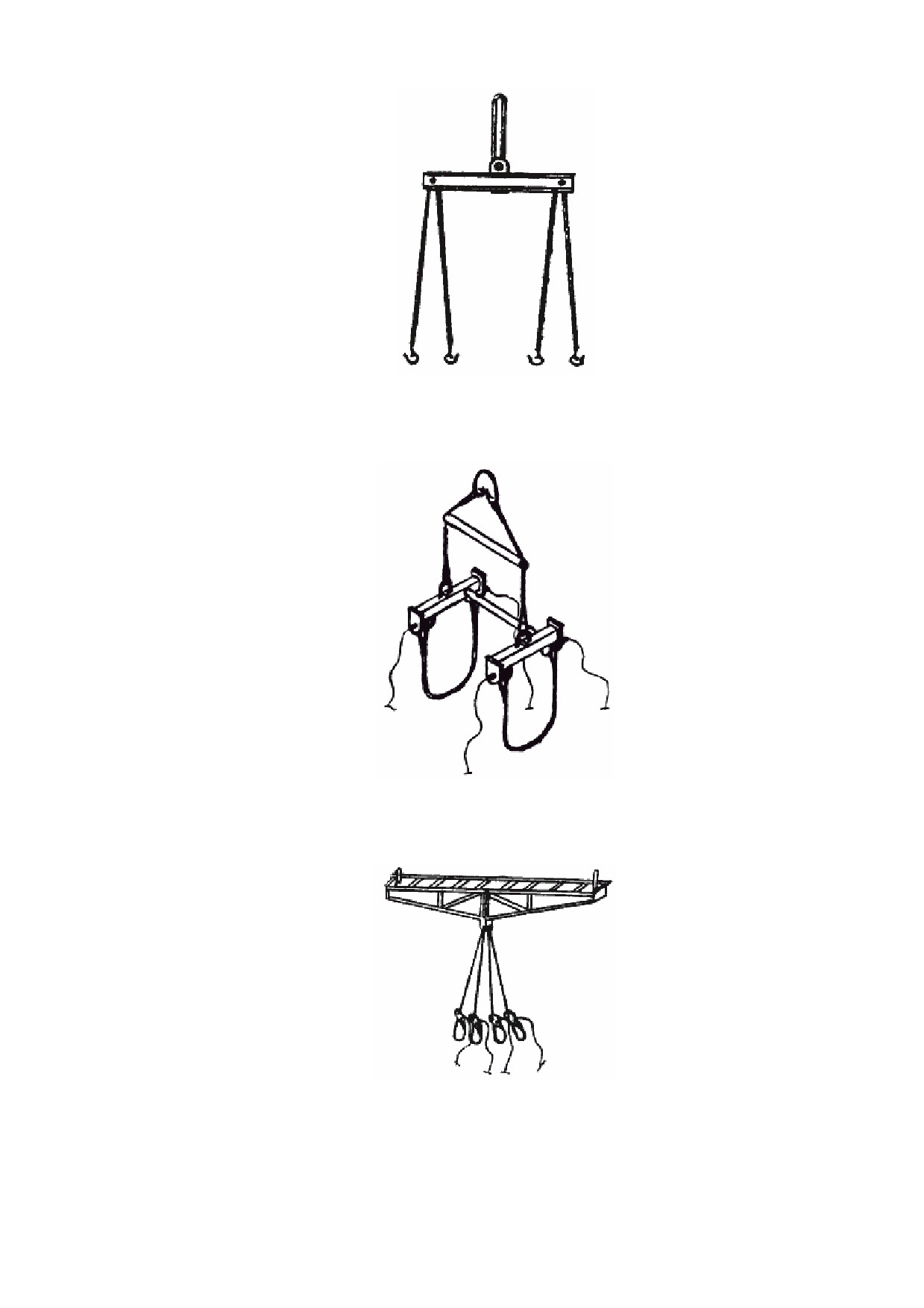

Траверса для извлечения одиночного кондуктора
Траверса грузоподъемностью 20 тонн
Грузозахватное приспособление для монтажа ствола мусоропровода

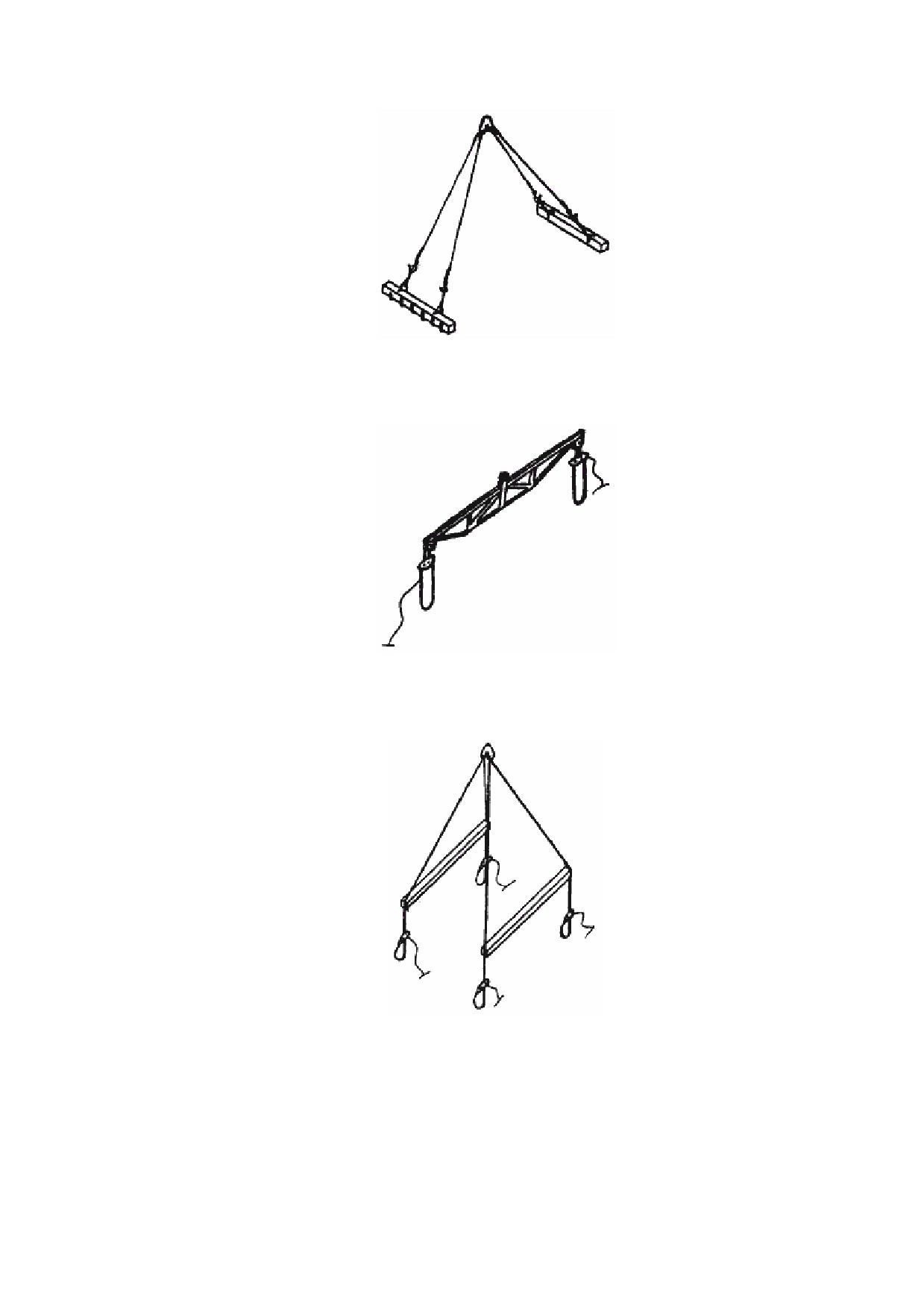

Траверса для подъема и монтажа крупнопанельных перегородок
Траверса для подъема железобетонных фахверковых колонн
Траверса для подъема железобетонных колонн сплошного сечения
Траверса для подъема и монтажа железобетонных стеновых панелей
Траверса для подъема двухветвевых железобетонных колонн
Траверса для подъема ферм покрытия
двумя кранами
Продолжение приложения N 4
Траверса для подъема карт из профнастила
Траверса универсальная для подъема ферм, балок
Траверса для подъема блока покрытия промзданий
содержание .. 4 5 6 7 ..
