КОМПАС-3D v17. Руководство пользователя

Рис. 3. Пример сформированного шаблона

В соответствии с этим шаблоном каждая запись журнала будет содержать следующие

сведения:

▼ дату и время записи,

▼ идентификатор ключа, лицензия которого используется,

▼ идентификатор пользователя,

▼ длительность сеанса использования лицензии,

▼ идентификатор компонента,

▼ тип запроса, например, получение лицензии (LOGIN), освобождение лицензии (LOGOUT).

▼ IP адрес сервера лицензий,

▼ код результата выполнения запроса.

Элемент newline обеспечивает перевод строки в журнале.

Код результата выполнения запроса может быть использован для анализа возможных

неудач при выполнении запросов. Например, значение кода, равное 0, соответствует

успешному выполнению запроса. Значение кода, равное 7, возвращается в случае, если

ключ аппаратной защиты не найден.

Фрагмент файла журнала, сформированного по шаблону, показанному на рис. Пример

сформированного шаблона, приведен ниже.

2009-01-23 11:30:00 HASP ID:1086818230 ID пользователя:Test@Tester длительность се-

анса: 0 days 0 hours 0 minutes 0 seconds ID компонента:120 тип запроса:LOGIN IP сервера

лицензий: 127.0.0.1 код результата:0

2009-01-23 11:31:54 HASP ID:1086818230 ID пользователя:Test@Tester длительность се-

анса: 0 days 0 hours 1 minutes 54 seconds ID компонента:120 тип запроса:LOGOUT IP сер-

вера лицензий: 10.3.1.2 код результата:0

2502

Приложение VIII. Защита КОМПАС-3D

Помимо записей, содержащих сведения об использовании лицензий пользователями,

журнал отчета содержит большое количество других сведений. Для удобства анализа

журнала целесообразно обеспечить фильтрацию его содержания, например, средствами

текстового редактора.

4.1.3.

Парольная защита ACC

Команда Смена пароля (Change Password) позволяет задать пароль ACC.

При использовании программного обеспечения HASP паролем защищаются следующие

действия:

▼ отключение пользователя от лицензии (см. раздел Просмотр списка сеансов доступа к

защищенным продуктам и управление сеансами),

▼ изменение конфигурации ACC.

Чтобы задать пароль, необходимо вызвать команду Смена пароля (Change

Password). В окне браузера появится страница Изменение пароля (Change

Password). В поле Текущий пароль администратора (Current Admin Password) не-

обходимо ввести текущий пароль.

По умолчанию пароль не задан. При первом задании пароля следует оставить поле Те-

кущий пароль администратора пустым.

В поле Новый пароль (New Admin Password) необходимо ввести новый пароль и по-

вторно ввести его в поле Подтверждение нового пароля (Re-enter new Admin

Password). После задания нового пароля необходимо вызвать команду Применить

(Submit). Чтобы отказаться от изменений, вызовите команду Отмена (Cancel).

Вкладка задания пароля будет закрыта. Активной станет вкладка Общие настройки

(Basic Settings).

Прежний пароль продолжает действовать в течение сеанса работы браузера. Чтобы из-

менения вступили в силу, необходимо перезапустить браузер.

Чтобы изменения настроек, выполненные на вкладке Общие настройки, вступили в си-

лу, вызовите команду Применить (Submit). Команда Сбросить настройки (Set

Defaults) позволяет вернуть все настройки к умолчательным значениям.

Действие команды Сбросить настройки не распространяется на установленный па-

роль.

4.2.

Пользователи (Users)

Настройки, выполняемые на вкладке Пользователи, позволяют явно указать имена

пользователей, которым разрешен или запрещен доступ к Менеджерам лицензий, и

2503

КОМПАС-3D v17. Руководство пользователя

broadcastsearch = 0

disable_IPv6 = 0

serveraddr = XXX.XXX.XXX.XXX,

где XXX.XXX.XXX.XXX - путь к серверу с ключом (IP адрес или доменное имя).

3. Сохраните файл.

Если на данной машине не используются другие продукты, защищенные по технологии

Sentinel HASP, то рекомендуется отключить поиск в сети Менеджеров лицензий. Для это-

го откройте в ACC вкладку Доступ к удаленным Менеджерам лицензий (Access to

Remote License Managers), отключите опцию Доступ к удаленным лицензиям

(Allow Access to Remote Licenses) и нажмите кнопку Применить (Submit).

4.4.

Доступ с удаленных клиентов (Access from Remote Clients)

Элементы управления, расположенные на вкладке Доступ с удаленных клиентов, по-

зволяют настроить следующие параметры:

▼ имена компьютеров, пользователям которых разрешен или запрещен доступ к Менеджеру

лицензий текущего компьютера,

▼ правила доступа к Менеджеру лицензий.

Описание элементов управления вкладки приведено в табл. Элементы управления

вкладки Доступ Удаленных клиентов.

Табл. 12. Элементы управления вкладки Доступ Удаленных клиентов

Имя элемента

Описание

управления

Доступ с

Опция позволяет управлять доступом удаленных пользователей к

удаленных

Менеджеру лицензий текущего компьютера.

клиентов

(Allow access from

Remote Clients)

Ограничения

Поле позволяет задать правила разрешений/ограничений,

доступа

применяемые при попытках доступа к Менеджеру лицензий со

(Access

стороны пользователей.

Restrictions)

Правила имеют следующий формат:

<restricrion>=[item]

Описание параметров приведено в табл..

2506

КОМПАС-3D v17. Руководство пользователя

1. Оформить договор об изменении лицензионных условий.

2. Сформировать файл статуса ключа, содержащий сведения о состоянии лицензий поль-

зователя.

3. Отправить файл статуса в компанию АСКОН по электронной почте.

4. Оплатить добавляемые компоненты.

5. Получить файл ответа из компании АСКОН.

6. Перепрограммировать ключ, записав в его память информацию о вновь приобретенных

модулях.

7. Установить оплаченные компоненты системы КОМПАС-3D.

5.2.

Формирование файла статуса ключа

Формирование файла статуса ключа и перепрограммирование ключа производится с

помощью программы HASP SRM Remote Update System (далее HASP SRM RUS). Испол-

няемым файлом программы является hasprusa.exe.

Для запуска HASP SRM RUS вызовите команду главного меню Windows Пуск -

Программы - АСКОН - КОМПАС-3D V... - Программы ключа защиты - Об-

новление лицензий. Можно также запустить файл hasprusa.exe, расположенный в

папке \HASP главной папки КОМПАС-3D.

После запуска программы на экране появляется окно HASP SRM RUS (рис. Окно про-

граммы обновления лицензий; вкладка сбора сведений).

Рис. 4. Окно программы обновления лицензий; вкладка сбора сведений

По умолчанию раскрыта вкладка сбора сведений о состоянии лицензий на ключе Collect

Key Status Information.

Чтобы подготовить файл статуса ключа, выполните следующие действия.

2508

Приложение VIII. Защита КОМПАС-3D

1. Вставьте аппаратный ключ в разъем порта компьютера.

2. Нажмите кнопку Collect information.

На экране появится стандартный диалог сохранения файлов Windows. По умолчанию

файл статуса ключа имеет расширение c2v (от customer to vendor).

3. Введите имя файла запроса и закройте диалог.

В окне программы появится сообщение об успешном выполнении операции Key status

retrieved from HASP successfully. Сформированный файл будет сохранен в указанной

папке.

Если при выполнении операции программа не обнаружит ключ, на экране появится пре-

дупреждающее сообщение (рис Сообщение HASP SRM RUS, если ключ не обнаружен).

Рис. 5. Сообщение HASP SRM RUS, если ключ не обнаружен

В таком случае необходимо вставить ключ аппаратной защиты в USB порт и повторить

операции.

Если при выполнении операции программа обнаружит несколько ключей, на экране по-

явится диалог Select HASP (рис Сообщение HASP SRM RUS, если обнаружено несколько

ключей).

Рис. 6. Сообщение HASP SRM RUS, если обнаружено несколько ключей

В таком случае необходимо выбрать мышью обозначение одного из ключей и нажать

кнопку ОК либо отключить все ключи, кроме нужного, и нажать кнопку Refresh.

Если необходимо обновить лицензии на нескольких ключах, следует выполнить рассмо-

тренные операции для каждого из них поочередно. Для каждого ключа будет сформи-

рован файл статуса.

5.3.

Отправка файла статуса

Завершив подготовку файлов статуса ключей, отправьте их в компанию АСКОН по элек-

тронной почте, сопроводив необходимыми комментариями.

2509

КОМПАС-3D v17. Руководство пользователя

Рекомендуется контактировать с тем офисом, в котором было первоначально приобре-

тено программное обеспечение компании АСКОН. Если вы приобрели систему КОМ-

ПАС-3D у регионального дилера, можно выполнить процедуру обновления ключей с его

помощью.

5.4.

Перепрограммирование ключа после получения ответа

После того как вы оплатите заказанные дополнительные модули системы КОМПАС-3D,

компания АСКОН вышлет вам файлы, содержащие обновления лицензий.

Файлы обновления могут поставляться в следующих форматах:

▼ файл с расширением v2c (от vendor to customer).

▼ исполняемый файл с расширением exe.

Для перепрограммирования ключа с использованием файла с расширением v2c выпол-

ните следующие действия.

1. Вставьте аппаратный ключ в разъем порта компьютера.

2. Запустите программу HASP SRM RUS и в появившемся на экране окне программы рас-

кройте вкладку обновления лицензий Apply License Update (рис. Окно программы об-

новления лицензий; вкладка обновления лицензии).

Рис. 7. Окно программы обновления лицензий; вкладка обновления лицензии

3. Нажмите кнопку поиска файла обновления Browse for update file. На экране появится

стандартный диалог открытия файлов Windows.

4. Откройте полученный от компании АСКОН файл обновления.

5. Нажмите кнопку Apply Update.

2510

КОМПАС-3D v17. Руководство пользователя

Рис. 8. Окно программы обновления прошивки

Кнопка Apply Update позволяет обновить прошивку ключа аппаратной защиты. После

обновления прошивки окно программы следует закрыть.

2512

Приложение IX.Кривые и поверхности

1.

Параметрическое представление кривой

В общем случае кривая математически описана в файле модели как геометрическое ме-

сто точек, координаты которых в пространстве определяются функциями от одного па-

раметра t:

x = x(t),

y = y(t),

z = z(t),

где параметр t ограничен предельными значениями tmin  t  t_max.

Такое описание кривой является ее параметрическим представлением.

Параметрическая область кривой - это множество значений параметра t, представлен-

ное в виде отрезка прямой (рис. а). Кривая является отображением этого отрезка в трех-

мерное пространство модели. Каждому значению параметра t соответствует определен-

ная точка на кривой (рис. б).

а)

б)

Полукубическая парабола (парабола Нейля)

а) параметрическая область кривой - значения параметра t;

б) отображение значений параметра t на кривую в трехмерном пространстве

Обратите внимание на то, что в общем случае точки, равномерно разбивающие параме-

трическую область кривой, отображаются в точки кривой, разбивающие ее неравномер-

но.

Рассмотрим параметрическое представление полукубической параболы (параболы Ней-

ля).

Уравнение кривой (или закон кривой):

y 2 = a ²· x ³, a > 0.

Параметрическое представление кривой:

x = t ²,

y = a · t ³,

z = 0,

- < t <+.

2513

КОМПАС-3D v17. Руководство пользователя

2.

Параметрическое представление поверхности.

Изопараметрические кривые

Поверхность описана в файле модели как геометрическое место точек, координаты ко-

торых определяются функциями от двух параметров U и V:

x = x(U; V),

y = y(U; V),

z = z(U; V),

где параметры U и V ограничены предельными значениями U_min  U  U_max,

V_min  V  V_max.

Такое описание поверхности является ее параметрическим представлением.

Параметрическая область поверхности - это множество значений параметров U и V,

представленное в виде плоской прямоугольной области. Поверхность является отобра-

жением этой области в трехмерное пространство модели. Каждой паре значений пара-

метров U и V соответствует определенная точка на поверхности.

Если значение одного из параметров U или V зафиксировать, а другой изменять, то по-

лучится кривая, лежащая на поверхности. Эта кривая называется изопараметрической.

Кривые, полученные изменением параметра U при зафиксированном параметре V, счи-

таются изопараметрическими кривыми направления U, а кривые, полученные изменени-

ем параметра V при зафиксированном параметре U - изопараметрическими кривыми

направления V. Кривые обоих направлений образуют изопараметрическую сеть, которая

позволяет увидеть на экране теоретическую поверхность, соответствующую грани. Об-

ычно показываются по пять кривых каждого направления, соответствующих значениям

0, 25, 50, 75, 100 параметров U или V (см. рисунок). Например, изопараметрическая сеть

отображается при построении точки способом На поверхности.

Границы теоретической поверхности не обязательно совпадают с контуром грани, но

грань всегда находится в границах своей теоретической поверхности. Кроме того, теоре-

тическая поверхность, в отличие от грани, не имеет отверстий.

Пример изопараметрической сети

2514

Приложение IX. Кривые и поверхности

3.

Сплайновые кривые и поверхности.

Порядок кривых. Вес точек

Сплайновые кривые и поверхности, построенные с использованием неоднородных раци-

ональных В-сплайнов (NURBS), определяются следующими параметрами: набором то-

чек, называемых полюсами, и порядком.

При построении кривой полюсы можно указывать произвольно, а для создания повер-

хности набор полюсов должен представлять собой сетку, построенную по параметриче-

ской области поверхности (см. раздел Параметрическое представление поверхности.

Изопараметрические кривые Приложения Кривые и поверхности), т.е. полюсы должны

быть расположены рядами с одинаковым количеством полюсов в каждом. Изопараме-

трические кривые будущей поверхности пройдут вдоль этих рядов.

Очевидно, что форма сплайновой кривой или поверхности определяется расположени-

ем полюсов в пространстве. Поверхности, построенные по полюсам, обладают весьма

полезным для моделирования свойством локальной деформации: при изменении поло-

жения одного полюса меняется форма только части поверхности вблизи этого полюса,

а не вся поверхность.

Порядок сплайна в случае кривой равен числу, которое на единицу больше максимальной

степени полиномов, описывающих участки этой кривой.

Количество полюсов может быть больше или равно порядку, но не меньше порядка. По-

рядок не может быть меньше 2. Частные случаи сплайновых кривых приведены на ри-

сунке.

а)

б)

в)

Частные случаи сплайновых кривых

а) линейная кривая (количество полюсов - 2, порядок - 2, степень полинома - 1),

б) коническая кривая (количество полюсов - 3, порядок - 3, степень полинома - 2),

в) кубическая кривая (количество полюсов - 4, порядок - 4, степень полинома - 3)

При построении сплайновой поверхности необходимо указать два значения, определяю-

щих порядок по каждому из ее направлений: U и V. Заданный порядок будут иметь изо-

параметрические кривые соответствующих направлений.

Увеличение порядка сплайна до значений больше 6 на практике редко используется в

связи с тем, что это значительно усложнит (и, следовательно, замедлит) вычисления при

операциях с кривыми и поверхностями.

2515

КОМПАС-3D v17. Руководство пользователя

Дополнительным параметром, влияющим на форму сплайновой кривой или поверхно-

сти, является вес каждого полюса. Геометрический смысл этого параметра следующий:

чем больше вес полюса, тем ближе к нему расположена кривая (поверхность), т.е. полю-

сы с большим весом «притягивают» сплайн сильнее, чем полюсы с маленьким весом.

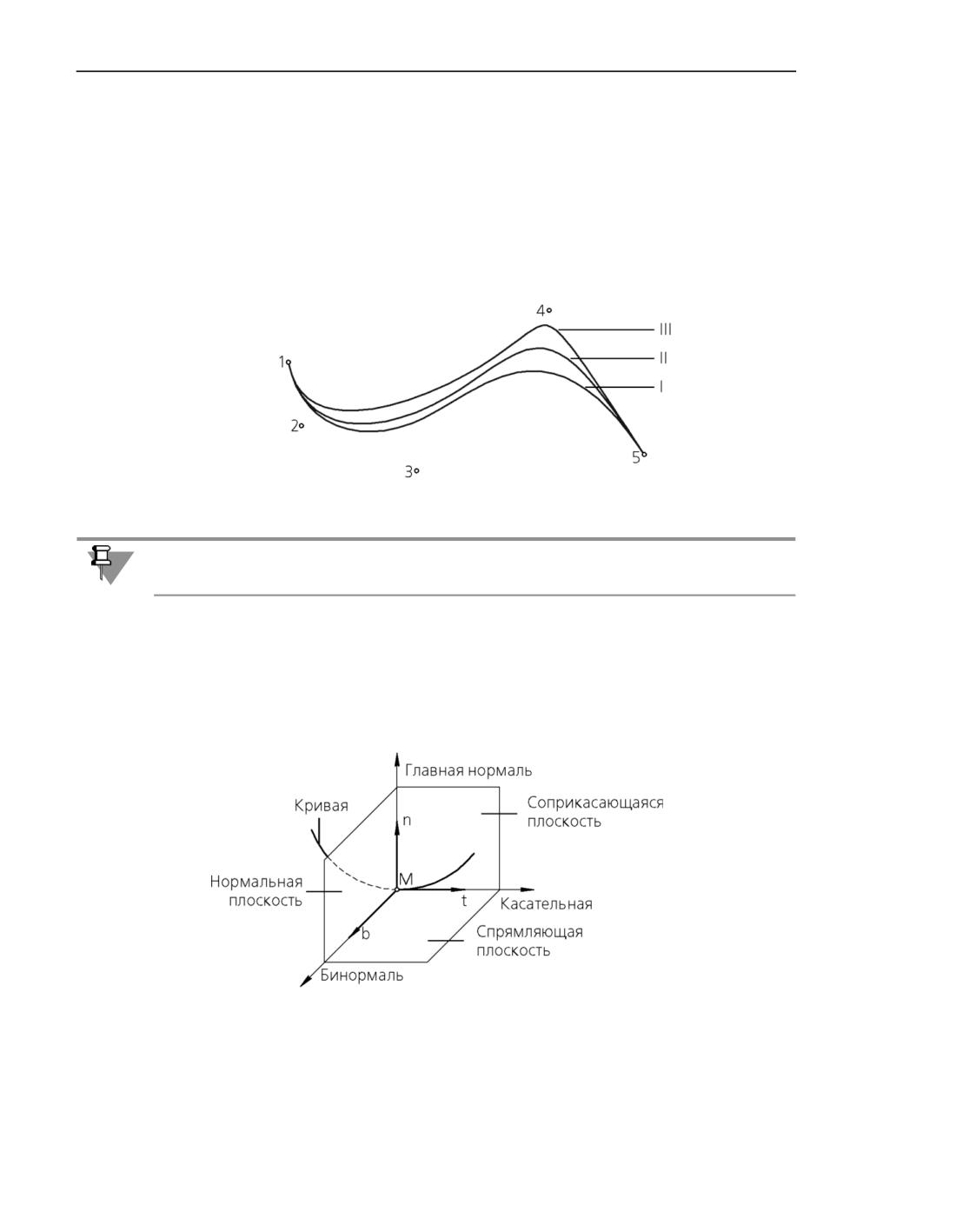

Например, на рисунке ниже показано, как меняется форма кривой при увеличении веса

одного из полюсов. Положение I кривой соответствует случаю, когда все полюсы имеют

единичный вес, положение II - случаю, когда полюс 4 имеет вес 2, а положение III -

случаю, когда он имеет вес 6.

Влияние веса полюса на форму кривой

Форму кривой определяют не абсолютные веса полюсов, а разница между ними, т.е. при

изменении весов всех полюсов в одно и то же число раз вид кривой не изменится.

4.

Базисные векторы в точке кривой

С каждой точкой кривой связаны три взаимно перпендикулярные плоскости: нормаль-

ная, соприкасающаяся и спрямляющая, а также три взаимно перпендикулярных бази-

сных вектора: касательный t, главной нормали n и бинормали b.

Базисные векторы в точке кривой

Касательный вектор и вектор главной нормали лежат в соприкасающейся плоскости, а

вектор бинормали ей перпендикулярен.

2516

Приложение IX. Кривые и поверхности

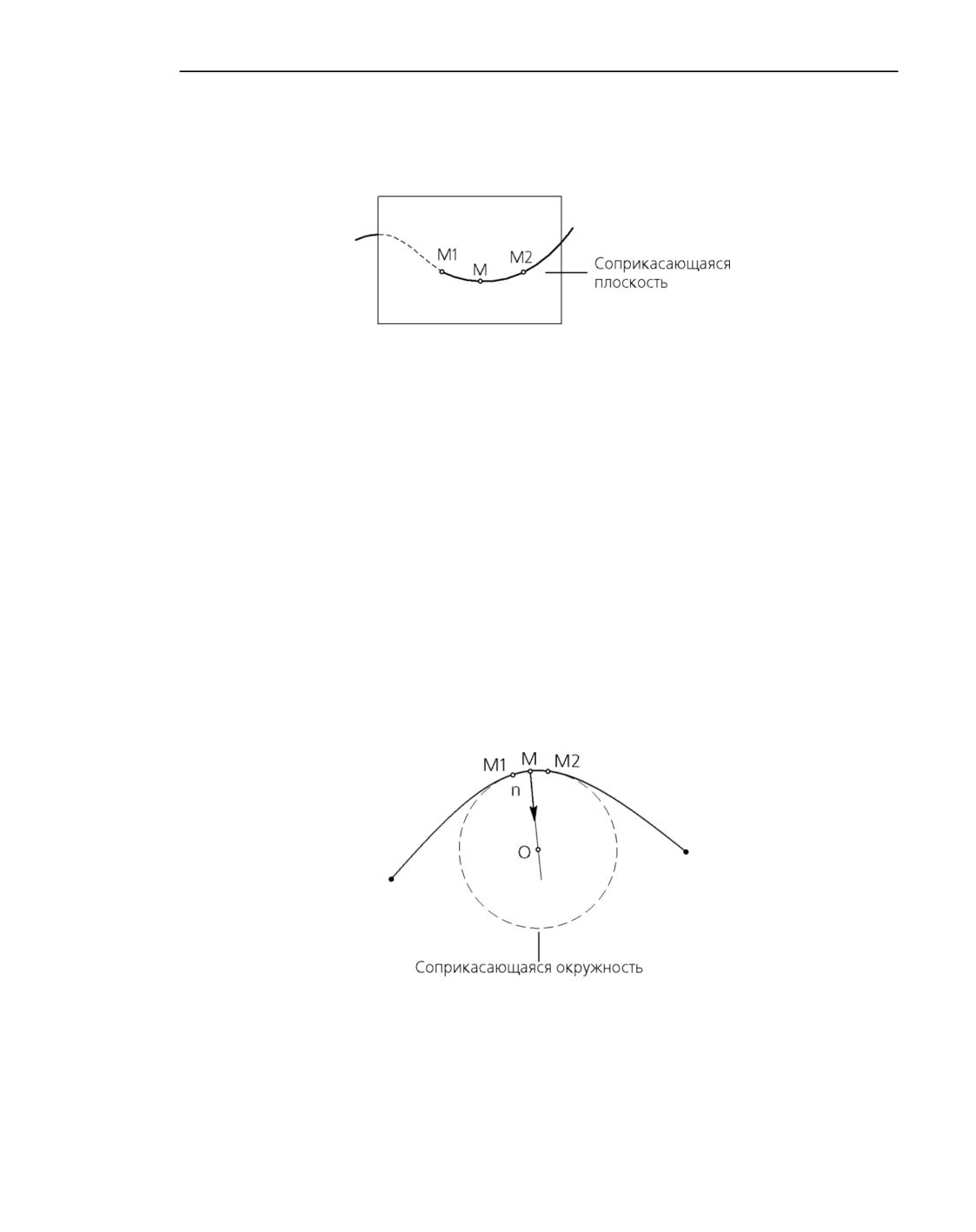

Соприкасающаяся плоскость - это плоскость, стремящаяся принять положение пло-

скости, проходящей через три точки кривой М, М1, М2, при условии, что точки M1 и М2

стремятся к точке М (см. рисунок).

Соприкасающаяся плоскость

Плоскость, в которой лежат касательный вектор и вектор бинормали - это спрямляющая

плоскость, а плоскость, в которой лежат вектор главной нормали и вектор

бинормали - это нормальная плоскость.

5.

Кривизна кривой. Соприкасающаяся окружность

Кривизна кривой в точке M - величина, характеризующая отклонение кривой в окрест-

ности точки от касательной прямой в этой точке.

Кривизну кривой в точке М можно определить с помощью окружности, соприкасающей-

ся с ней в этой точке.

Соприкасающейся окружностью называется предельное положение окружности, когда

она проходит через точку М и две другие бесконечно близкие к ней точки М1 и М2 (см.

рисунок). Соприкасающаяся окружность лежит в соприкасающейся плоскости кривой в

точке М (о соприкасающейся плоскости см. раздел Базисные векторы в точке кривой

Приложения Кривые и поверхности).

Соприкасающаяся окружность в точке М кривой

Центр окружности, соприкасающейся с кривой в точке М, является центром

кривизны (O) кривой в данной точке, а радиус этой окружности - радиусом кривизны R

кривой в данной точке.

Радиус кривизны (R) является величиной, обратной кривизне (К): R=1/K.

2517

КОМПАС-3D v17. Руководство пользователя

Центр кривизны кривой всегда находится на главной нормали.

6.

Условия сопряжения кривых и поверхностей

Условие сопряжения определяет форму создаваемой кривой или поверхности вблизи

места соединения ее с существующей кривой или поверхностью. Эта существующая кри-

вая или поверхность по отношению к создаваемой является объектом сопряжения. Кривые

сопрягаются друг с другом и с поверхностями в точке сопряжения, а поверхности со-

прягаются вдоль кривой - границы сопряжения.

Результат сопряжения кривых и поверхностей при выполнении различных условий со-

пряжения описан в таблицу. Также в таблице показаны примеры соединения кривых с

разными условиями сопряжения. Слева на рисунках находится кривая - объект сопря-

жения, а справа - сопрягаемая кривая; точка сопряжения отмечена кружком.

Табл. 1. Условия сопряжения кривых и поверхностей

Условие сопряжения

Результат сопряжения

Не задано

Конечная точка кривой или граница поверхности

принадлежит объекту сопряжения.

По касательной

Выполняется условие Не задано.

Кроме этого, выполняется условие:

▼ для кривой: в точке сопряжения кривая и объект

сопряжения имеют общую касательную¹,

▼ для поверхности: в точках границы сопряжения

изопараметрические кривые сопрягаемой

поверхности и поверхности сопряжения имеют

общую касательную.

Перпендикулярно

Выполняется условие Не задано.

Кроме этого, выполняется условие:

▼ для кривой: в точке сопряжения касательные кривой

и объекта сопряжения перпендикулярны,

▼ для поверхности: в точках границы сопряжения

касательные к изопараметрическим кривым

сопрягаемой поверхности и поверхности

сопряжения перпендикулярны.

2518

Приложение IX. Кривые и поверхности

Табл. 1. Условия сопряжения кривых и поверхностей

Условие сопряжения

Результат сопряжения

Гладкое

Выполняется условие По касательной.

Кроме этого, выполняется условие:

▼ для кривой: в точке сопряжения кривизна кривой

равна кривизне объекта сопряжения¹,

▼ для поверхности: в точках границы сопряжения

изопараметрические кривые сопрягаемой

поверхности и поверхности сопряжения имеют

одинаковую кривизну.

1 Если объект сопряжения - поверхность, то для сопряжения дополнительно указывается кривая,

лежащая на этой поверхности и проходящая через точку сопряжения.

В некоторых системах трехмерного моделирования сопряжение кривых или поверхно-

стей с условием Не задано называется «сопряжением с непрерывностью G0», По

касательной - «сопряжением с непрерывностью G1», Гладкое - «сопряжением с

непрерывностью G2».

7.

Конические кривые

Конические кривые или кривые конических сечений - плоские кривые линии, получае-

мые при пересечении прямого кругового конуса с плоскостями, различно расположен-

ными по отношению к оси конуса.

Существуют три типа конических сечений:

▼ Секущая плоскость пересекает все образующие конуса в точках одной его полости; ли-

нией пересечения является замкнутая кривая - эллипс (рис. а). Окружность как част-

ный случай эллипса получается, когда секущая плоскость перпендикулярна оси конуса.

Если плоскость проходит через вершину конуса, не пересекая при этом ни одной его по-

лости, окружность вырождается в точку.

▼ Секущая плоскость параллельна одной из образующих конуса; в сечении получается не-

замкнутая, уходящая в бесконечность кривая - парабола, целиком лежащая на одной

полости конуса (рис. б). Если плоскость касается поверхности конуса по образующей,

парабола вырождается в две совпавшие прямые.

▼ Секущая плоскость пересекает обе полости конуса; линия пересечения - гипербола -

состоит из двух незамкнутых уходящих в бесконечность частей (ветвей гиперболы), ле-

жащих на обеих полостях конуса (рис. в). Если секущая плоскость проходит через ось

конуса, гипербола вырождается в две пересекающиеся прямые.

2519

КОМПАС-3D v17. Руководство пользователя

а)

б)

в)

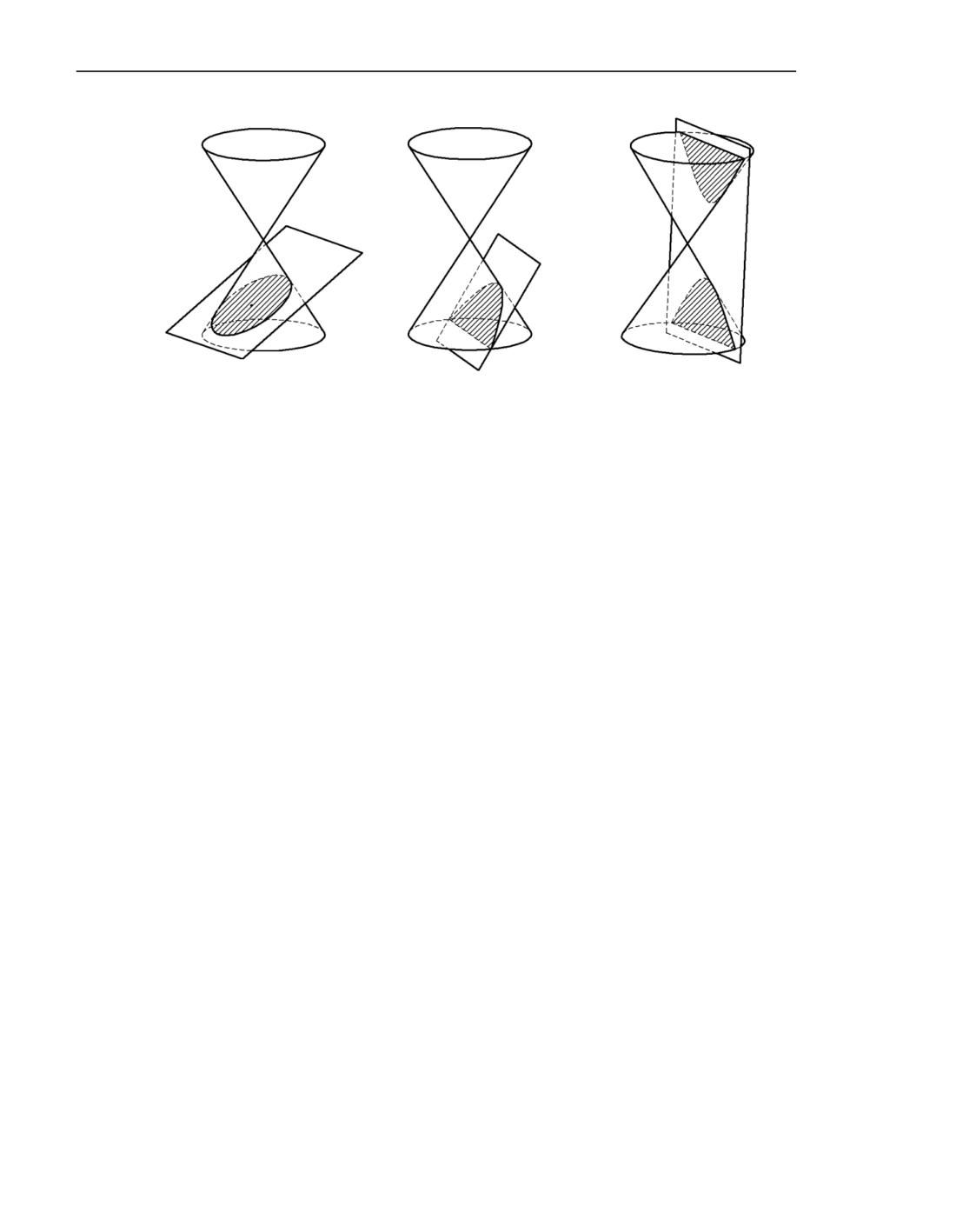

Конические сечения: а) эллипс, б) парабола, в) гипербола

В алгебраических терминах конические сечения определяются как плоские кривые, ко-

ординаты которых в декартовой системе координат удовлетворяют уравнению второй

степени. Уравнение всех конических сечений можно записать в общем виде как

Ax² + Bxy + Cy2 + Dx + Ey + F = 0

Знак дискриминанта B2 - 4AC определяет тип конического сечения:

▼ если дискриминант меньше нуля, то это эллипс (или точка),

▼ если дискриминант равен нулю, то это парабола (или прямая),

▼ если дискриминант больше нуля, то это гипербола (или пара пересекающихся прямых).

В параметрическом виде коническая кривая может быть представлена уравнениями:

▼ парабола

x = t

y = a * t2 + b * t + c

- < t <+

▼ гипербола

▼

левая ветвь

x = -a * (et + e^-t) / 2

y = b * (et - e^-t) / 2

- < t <+

▼

правая ветвь

x = a * (et + e^-t) / 2

y = b * (et - e^-t) / 2

- < t <+

▼ эллипс

x = a * cos (t)

y = b * sin (t)

2520

Приложение IX. Кривые и поверхности

0 < t < 2





Параметрические уравнения конических кривых могут быть использованы для их по-



строения с помощью команды Кривая по закону (см. раздел Кривая по закону). Эти

уравнения доступны в разделе Законы диалога Вставка математического выраже-

ния (см. рис. Диалог Вставка математического выражения).

При графическом построении коническая кривая может быть задана произвольным на-

бором n своих точек и m касательных, при условии, что n + m = 5. Один из наиболее упо-

требительных способов задания конической кривой - задание ее двумя касательными,

точками касания на них и коэффициентом k (инженерным дискриминантом).

Коэффициент k (инженерный дискриминант) - отношение части медианы треугольни-

ка АВС, расположенной под кривой, к полной величине медианы треугольника (рис. а).

Для параболы значение коэффициента k равно 0,5.

Для эллипса значение k больше 0, но меньше 0,5 (0  k  0,5).

Для гиперболы значение k больше 0,5, но меньше 1 (0,5  k  1).

а)

б)

в)

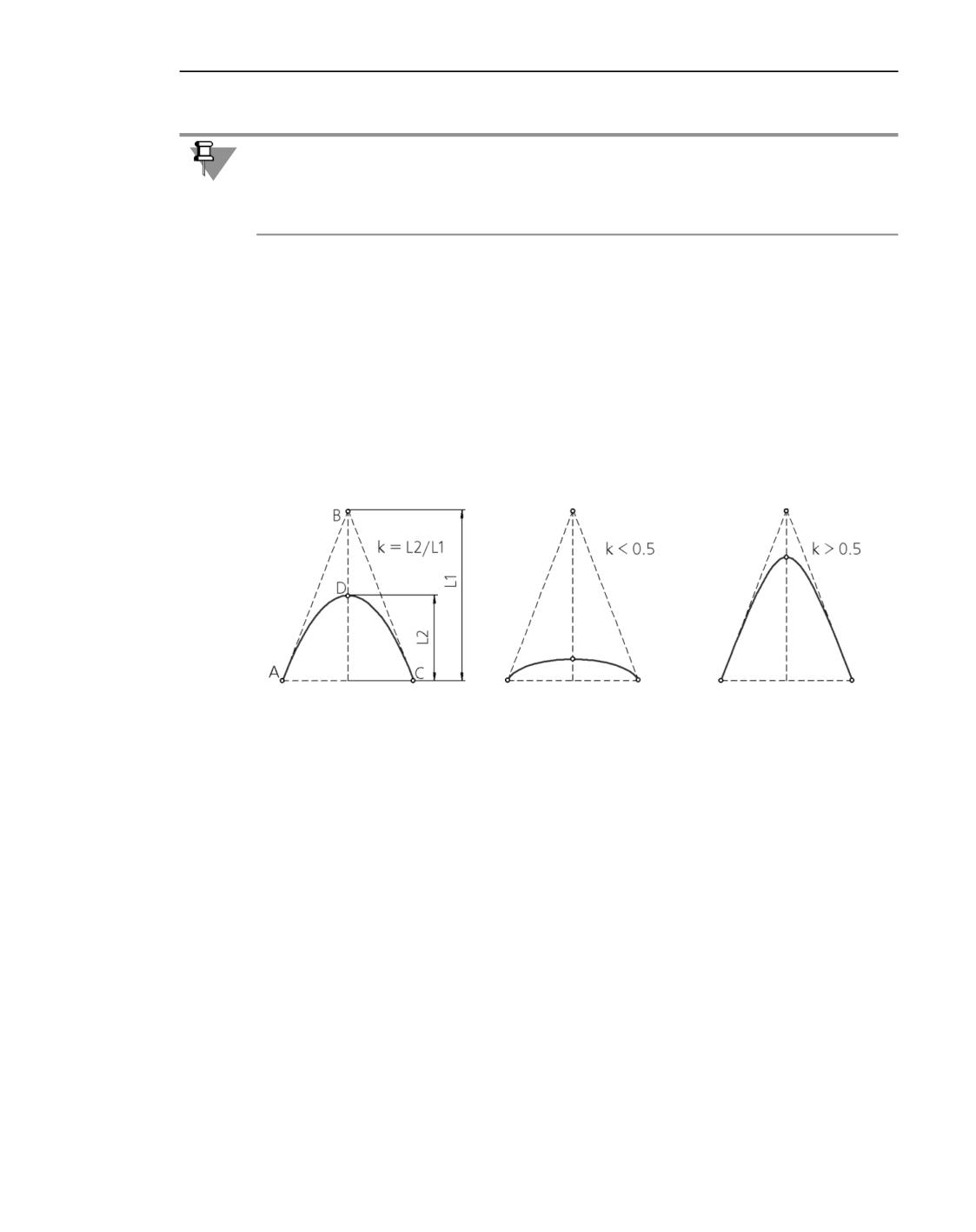

Зависимость типа конической кривой от величины коэффициента

а) парабола; б) эллипс; в) гипербола

Точка пересечения конической кривой с медианой треугольника может быть задана вы-

сотой.

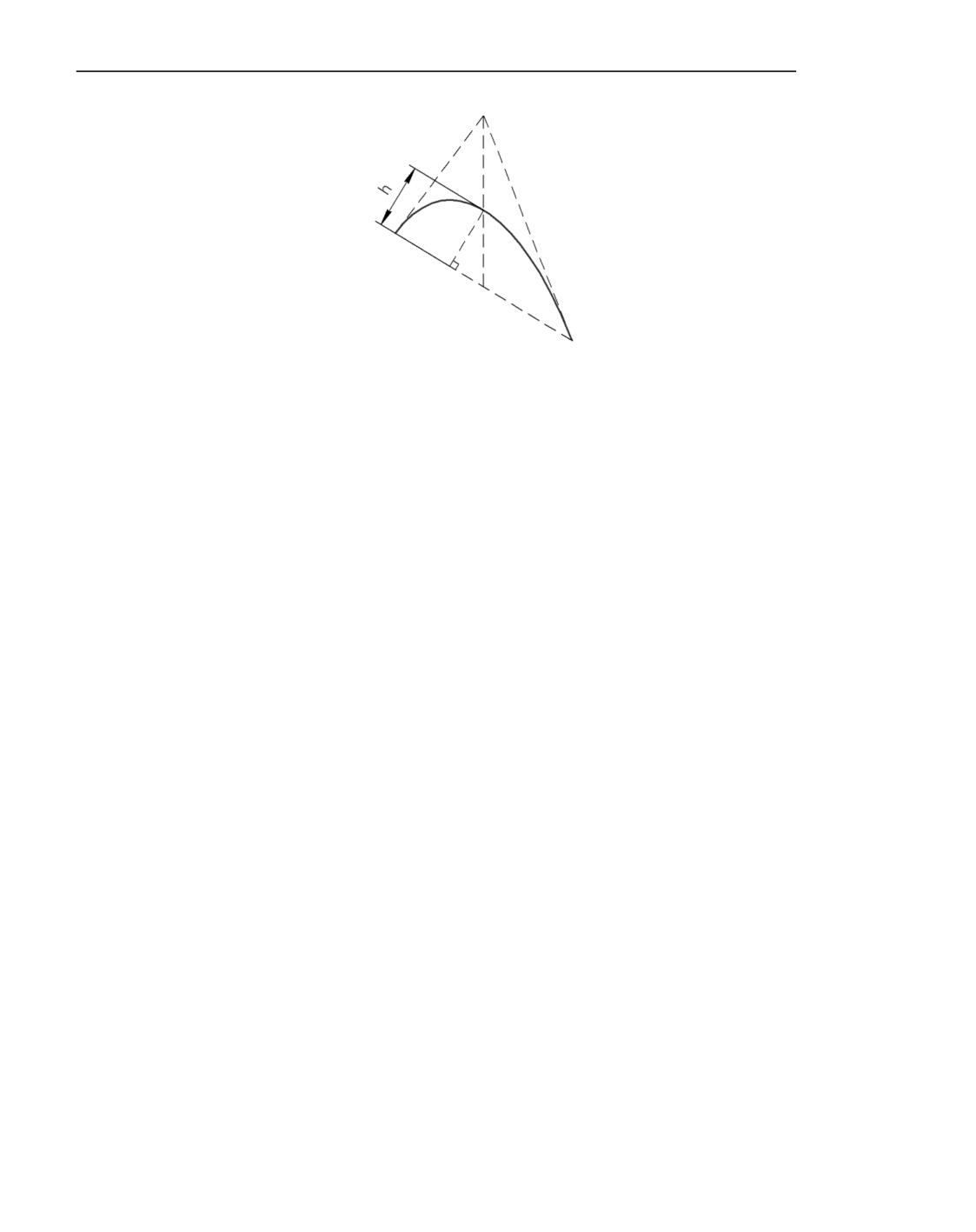

Высота h конической кривой - расстояние от точки пересечения кривой с медианой

треугольника до стороны, к которой проведена медиана (рис. ниже).

2521

КОМПАС-3D v17. Руководство пользователя

Высота конической кривой

2522

КОМПАС-3D v17. Руководство пользователя

Диалог запроса пароля на доступ к детали

Диалог запроса пароля на доступ к детали появляется при попытке выполнения следую-

щих действий с защищенной паролем деталью:

▼ открытие файла детали;

▼ вставка детали в другую модель в качестве компонента;

▼ переход к редактированию детали, являющейся:

▼

компонентом другой модели;

▼

заготовкой;

▼

источником изображения в ассоциативном виде чертежа.

При вводе неверного пароля выполнение перечисленных действий блокируется.

Из списка Доступ можно выбрать вариант открытия файла: для редактирования или

только для чтения.

Установка пароля производится при создании или редактировании детали.

2.

Менеджер документа-модели

Диалог Менеджер документа-модели

Диалог появляется на экране после вызова следующих команд:

▼ Управление слоями...

Способы вызова команды

▼ Меню: Управление - Управление слоями...

▼ Управление исполнениями...

Способы вызова команды

▼ Заголовок панели Дерево: исполнения: Управление исполнениями

▼ Меню: Управление - Управление исполнениями

▼ Контекстное меню исполнения в Дереве исполнений: Управление исполнениями...

▼ Контекстное меню корневого объекта в Дереве построения: Текущее исполнение -

Управление исполнениями...

▼ Управление пересчетом...

Способы вызова команды

▼ Меню: Управление - Пересчет размеров - Управление пересчетом...

Диалог предназначен для работы со слоями, исполнениями модели, дополнительными

номерами исполнений и пересчетами размеров модели.

В левой части диалога отображается Дерево элементов документа. Оно позволяет ука-

зать тип элементов (слои, исполнения, дополнительные номера, пересчеты), с которыми

будет выполняться работа в Менеджере.

2528

Справочник диалогов

В правой части диалога отображается список содержащихся в документе элементов вы-

бранного типа и инструментальная панель для вызова команд. Набор кнопок инструмен-

тальной панели зависит от выбранного типа элементов.

Управление слоями

Управление исполнениями

Управление дополнительными номерами

Управление пересчетами

Чтобы сохранить произведенные изменения и завершить работу в диалоге, нажмите

кнопку ОК. Кнопка Отмена позволяет закрыть диалог, отказавшись от изменений.

Если требуется сохранить изменения, не закрывая диалог, нажмите кнопку Применить.

При работе с исполнениями обратите внимание на следующую особенность. Добавле-

ние, перемещение и удаление исполнений сохраняется автоматически и не может быть

отменено в Менеджере.

При работе с режимами пересчета подтверждение каждого изменения не требуется, т.к.

изменение сохраняется в модели сразу после выполнения и не может быть отменено в

Менеджере.

Управление исполнениями в Менеджере документа

Для выполнения различных действий с исполнениями модели в Менеджере документа

используются таблица исполнений и кнопки панели управления, приведенные в таблице

(см. ниже). Для их отображения необходимо, чтобы в дереве Менеджера был выбран

элемент Исполнения.

Таблица исполнений содержит список исполнений модели и значения свойств исполне-

ний.

Список исполнений отображается в столбце Наименование. Его структура повторяет

структуру Дерева исполнений модели. Каждому исполнению в списке соответствует на-

именование и пиктограмма. Пиктограммы всех исполнений, кроме текущего, имеют се-

рый цвет; пиктограмма текущего исполнения желтого цвета.

В списке содержатся все исполнения модели, имеющиеся в документе. Изменения спи-

ска, такие как добавление, перемещение и удаление исполнений, автоматически переда-

ются в Дерево исполнений. Отменить эти действия в Менеджере нельзя.

Набор столбцов таблицы, содержащих значения свойств исполнений, настраивается с

помощью кнопки Настройка столбцов (см. ниже). Перечень свойств один и тот же для

всех исполнений модели. Значения свойств могут быть различными для разных испол-

нений.

Значения некоторых свойств нельзя изменять. Ячейки со значениями этих свойств серо-

го цвета. Кроме того, серый цвет имеют ячейки, недоступные для ручного ввода.

Значения некоторых свойств (например, комментарий) можно ввести непосредственно

в ячейку. Если для задания значения используется специальный диалог, то после щелчка

2529

КОМПАС-3D v17. Руководство пользователя

мыши в ячейке в правой части этой ячейки появляется кнопка с многоточием. Щелчок

по этой кнопке вызывает диалог задания значения свойства. Вы также можете вызвать

этот диалог двойным щелчком мыши в ячейке.

Значения свойств, заданные в документе, отображаются черным цветом. Значения, по-

лученные по ссылке из источника или записанные операционной системой в файл, име-

ют синий цвет.

Описание элементов управления

Наименование

Описание

Создать

Кнопка позволяет создать зависимое исполнение модели.

зависимое

Исходным для него является исполнение, выбранное в списке

исполнение

исполнений Менеджера. Если исходное исполнение является

зеркальным, кнопка недоступна.

После нажатия кнопки новое исполнения появляется в списке

исполнений Менеджера и в Дереве исполнений. Оно подчинено

исходному.

Создать

Команда вызывается из меню кнопки Создать зависимое

зеркальное

исполнение. Позволяет создать зеркальное исполнение модели.

исполнение

Исходным для него является исполнение, выбранное в списке

исполнений Менеджера. Если для исходного исполнения уже

создано зеркальное исполнение, или само исходное исполнение

является зеркальным, команда недоступна.

После вызова команды новое исполнения появляется в списке

исполнений Менеджера и в Дереве исполнений. Оно подчинено

исходному, т.е. является зависимым.

Если исходным исполнением является модель с компонентами, то

после вызова команды на экране появляется диалог настройки

параметров отражения компонентов. Выполните необходимые

настройки и завершите создание зеркального исполнения, нажав

кнопку ОК в диалоге или кнопку Создать объект на Панели

параметров.

Создать

Команда вызывается из меню кнопки Создать зависимое

независимое

исполнение. Позволяет создать независимое исполнение модели.

исполнение

Исходным для него является исполнение, выбранное в списке

исполнений Менеджера. Если исходное исполнение является

зеркальным, команда недоступна.

После вызова команды новое исполнения появляется в списке

исполнений Менеджера и в Дереве исполнений. Оно располагается

на первом уровне иерархии и занимает последнюю позицию в

списке исполнений.

2530

Справочник диалогов

Описание элементов управления

Наименование

Описание

Переместить

Кнопки позволяют переместить выбранное исполнение на одну

строку вверх

позицию вверх или вниз в списке исполнений. Кнопки доступны,

Переместить

если исполнение можно переместить на указанную позицию.

строку вниз

Удалить строки

Кнопка позволяет удалить выбранное исполнение или несколько

исполнений, выделенных при помощи клавиши <Shift> или <Ctrl>.

Назначить

Кнопка позволяет сделать текущим исполнение, выбранное в

текущим

списке исполнений Менеджера.

Настройка

Кнопка позволяет настроить список отображаемых свойств и

столбцов

порядок их следования в таблице исполнений. Значения каждого

свойства отображаются в отдельном столбце.

После нажатия кнопки на экране появляется диалог Настройка

столбцов.

Удалить столбец

Кнопка позволяет отключить отображение столбца, содержащего

значения какого-либо свойства. Для этого предварительно

активизируйте одну из ячеек нужного столбца.

Отображение столбца Наименование отключить нельзя.

Вставить

Кнопка позволяет добавить в таблицу исполнений столбец,

переменную

содержащий значения какой-либо переменной. При этом в

документе автоматически создается свойство из данной

переменной.

После нажатия кнопки на экране появляется диалог Переменные,

содержащий набор переменных текущего исполнения. При

необходимости вы можете выбрать другое исполнение из

раскрывающегося списка. В диалоге отобразится набор

переменных данного исполнения. После выбора нужной

переменной столбец с ее именем добавляется в таблицу

исполнений и в список отображаемых свойств диалога Настройка

столбцов. Если выбранная переменная соответствует параметру

операции/размеру, то в заголовке столбца также отображается

название этого параметра/размера.

В дальнейшем вы можете отключать и включать отображение

столбца со значениями переменной так же, как других столбцов

таблицы.

Подробно об использовании переменных в исполнении...

2531

КОМПАС-3D v17. Руководство пользователя

Описание элементов управления

Наименование

Описание

Отображать

Кнопка позволяет включить/отключить отображение

индивидуальные

индивидуальных допусков управляющих размеров и параметров

допуски

операций, значения которых выражены в линейных или угловых

величинах.

Для просмотра допусков необходимо, чтобы столбцы со

значениями переменных этих размеров и параметров были

добавлены в таблицу исполнений.

Допуски показываются в таблице при нажатой кнопке. Вы можете

не только просматривать допуски, но и изменять их в специальном

диалоге. Подробнее о просмотре и назначении допусков...

Параметры

Кнопка позволяет включить/отключить автоматическое

формирования

формирование номеров и дополнительных номеров новых

номеров новых

исполнений и задать параметры формирования. Вызывает диалог

исполнений

Номера новых исполнений.

Параметры МЦХ

Кнопка позволяет задать значения свойств Масса, Материал,

Плотность для исполнения, а также выполнить пересчет МЦХ

модели. Вызывает диалог Массо-центровочные

характеристики.

Выбрать

Кнопка позволяет выбрать материал из справочного файла

материал из

плотностей, который используется системой КОМПАС-3D по

списка

умолчанию. На экране появляется диалог выбора плотности

материала.

При выборе материала плотность и стиль штриховки задаются

автоматически.

Выбрать

Кнопка позволяет выбрать материал из Справочника Материалы и

материал из

Сортаменты.

справочника

При выборе материала плотность задается автоматически.

Читать из файла Кнопка позволяет создать в документе набор исполнений,

аналогичный сохраненному в файле формата ods или xls. После

нажатия кнопки на экране появляется стандартный диалог

открытия файла. Выберите нужный файл и нажмите кнопку

Открыть. Список исполнений из файла будет передан в модель.

Подробнее...

2532

Справочник диалогов

Описание элементов управления

Наименование

Описание

Сохранить как... Кнопка позволяет сохранить таблицу исполнений в виде отдельных

документов следующих типов:

▼ КОМПАС-Чертежи (файл *.cdw),

▼ КОМПАС-Фрагменты (файл *.frw),

▼ КОМПАС-Текстовые документы (файл *.kdw),

▼ КОМПАС-Таблицы (файл *.tbl),

▼ Текстовые файлы (файл *.txt),

▼ Электронные таблицы ODF (файл *.ods),

▼ Электронные таблицы Microsoft Excel (файл *.xls).

После нажатия кнопки на экране появляется стандартный диалог

сохранения файлов.

Таблицу исполнений, сохраненную в файл формата ods или xls,

можно использовать для создания аналогичного набора

исполнений в другой модели (см. выше).

Смотрите также

Редактирование свойств исполнения

Особенности передачи изменений свойств между исполнениями

Управление дополнительными номерами в Менеджере документа

Для управления дополнительными номерами исполнений модели в Менеджере доку-

мента используются элементы, приведенные в таблице. Для их отображения в Менедже-

ре необходимо, чтобы в дереве Менеджера был выбран элемент Дополнительные но-

мера.

Описание элементов управления

Наименование

Описание

Таблица

Таблица содержит список дополнительных номеров исполнений

дополнительных

модели и значения свойств, соответствующие дополнительным

номеров

номерам.

Список дополнительных номеров содержится в столбце

Дополнительный номер. Отображение столбцов, содержащих

значения свойств, настраивается (см. ниже). Задание/изменение

номеров и их свойств выполняется непосредственно в ячейках

таблицы.

2533

КОМПАС-3D v17. Руководство пользователя

Описание элементов управления

Наименование

Описание

Создать

Кнопка позволяет создать дополнительный номер исполнения

дополнительный

модели. Номер формируется в соответствии с настройкой.

номер

исполнения

Переместить

Кнопки позволяют переместить строку с выбранным

строку вверх

дополнительным номером на одну позицию вверх или вниз в

Переместить

списке дополнительных номеров. Кнопки доступны, если строку

строку вниз

можно переместить на указанную позицию.

Удалить строки

Кнопка позволяет удалить выбранный дополнительный номер или

несколько дополнительных номеров, выделенных при помощи

клавиши <Shift> или <Ctrl>.

Настройка

Кнопка позволяет настроить список отображаемых свойств и

столбцов

порядок их следования в таблице дополнительных номеров.

Значения каждого свойства отображаются в отдельном столбце.

После нажатия кнопки на экране появляется диалог Настройка

столбцов.

Удалить столбец

Кнопка позволяет отключить отображение столбца, содержащего

значения какого-либо свойства. Для этого предварительно

активизируйте одну из ячеек нужного столбца.

Отображение столбца Дополнительный номер отключить нельзя.

Вставить

Кнопка позволяет добавить в таблицу дополнительных номеров

переменную

столбец, содержащий значения какой-либо внешней переменной.

При этом в документе автоматически создается свойство из данной

переменной.

После нажатия кнопки на экране появляется диалог Переменные,

позволяющий выбрать нужную переменную. Столбец с именем

переменной добавляется в таблицу дополнительных номеров и в

список отображаемых свойств диалога Настройка столбцов.

В дальнейшем вы можете отключать и включать отображение

данного столбца так же, как других столбцов таблицы.

Значение выбранной переменной вводятся непосредственно в

ячейки столбца.

Выбрать

Кнопка позволяет выбрать материал из справочного файла

материал из

плотностей, который используется системой КОМПАС-3D по

списка

умолчанию. На экране появляется диалог выбора плотности

материала.

При выборе материала плотность и стиль штриховки задаются

автоматически.

2534

Справочник диалогов

Описание элементов управления

Наименование

Описание

Выбрать

Кнопка позволяет выбрать материал из Справочника Материалы и

материал из

Сортаменты.

справочника

При выборе материала плотность задается автоматически.

Параметры

Кнопка позволяет включить/отключить автоматическое

формирования

формирование номеров и дополнительных номеров новых

номеров новых

исполнений и задать параметры формирования. Вызывает диалог

исполнений

Номера новых исполнений.

Читать из файла

Кнопка позволяет создать в документе список дополнительных

номеров, аналогичный сохраненному в файле формата ods или xls.

После нажатия кнопки на экране появляется стандартный диалог

открытия файла. Выберите нужный файл и нажмите кнопку

Открыть. Список дополнительных номеров из файла будет

передан в модель.

Сохранить как...

Кнопка позволяет сохранить таблицу дополнительных номеров в

виде отдельного документа одного из следующих типов:

▼ КОМПАС-Чертежи (файл *.cdw),

▼ КОМПАС-Фрагменты (файл *.frw),

▼ КОМПАС-Текстовые документы (файл *.kdw),

▼ КОМПАС-Таблицы (файл *.tbl),

▼ Текстовые файлы (файл *.txt),

▼ Электронные таблицы ODF (файл *.ods),

▼ Электронные таблицы Microsoft Excel (файл *.xls).

После нажатия кнопки на экране появляется стандартный диалог

сохранения файлов.

Таблицу дополнительных номеров, сохраненную в файл формата

ods или xls, можно использовать для создания аналогичного

набора дополнительных номеров в другой модели (см. выше).

Подробно о работе с дополнительными номерами исполнений...

Управление слоями в Менеджере документа

Менеджер документа позволяет выполнять следующие действия со слоями:

▼ создание и удаление слоев,

▼ изменение значений свойств слоев,

▼ выбор текущего слоя.

Диалог Менеджер документа появляется на экране после вызова команды Управле-

ние слоями.

Способы вызова команды

2535

КОМПАС-3D v17. Руководство пользователя

▼ Меню: Управление - Управление слоями...

▼ Контекстное меню в графической области: Управление слоями...

▼ Контекстное меню корневого объекта в Дереве построения: Управление слоями...

Для управления слоями в Менеджере документа используются элементы, приведенные

в таблице. Для их отображения в Менеджере необходимо, чтобы в дереве Менеджера

был выбран элемент Слои.

В правой части диалога находится список слоев, созданных в текущей модели. Текущий

слой отмечается точкой в поле Статус.

Щелчок мыши по значению свойства в полях Статус, Видимость, Редактирование и

Проецирование в чертеж изменяет его на противоположное. Щелчок в поле Имя по-

зволяет изменить значение этого поля. Щелчок в полях Цвет и Оптические свойства

позволяет назначить цвет и задать оптические свойства слоя.

Элементы инструментальной панели Менеджера документа

Элемент

Описание

Создать слой

Кнопка позволяет создать новый слой.

Создать группу

Кнопка позволяет создать группу слоев.

Создать фильтр

Кнопка позволяет создать фильтр слоев.

Удалить

Кнопка позволяет удалить выделенные слои.

Удаление слоя означает удаление всех расположенных на нем

объектов. Поэтому при попытке удалить непустой слой на экране

появляется диалог удаления объектов. Вы можете подтвердить

удаление слоя вместе со всеми его объектами или отказаться от

удаления.

Назначить

Кнопка позволяет сделать выделенный слой текущим.

текущим

Видимый

Кнопка позволяет сделать выделенные слои видимыми.

Погашенный

Кнопка позволяет погасить выделенные слои, т.е. сделать

невидимыми.

Цвет

Раскрывающийся список позволяет изменить цвет выделенных

слоев. Цвет слоя назначается в стандартном диалоге выбора цвета.

Оптические

Кнопка позволяет изменить оптические свойства выделенных

свойства слоя

слоев. После нажатия кнопки на экране появится диалог

Оптические свойства.

2536

Справочник диалогов

Элементы инструментальной панели Менеджера документа

Элемент

Описание

Разрешить

Кнопка позволяет сделать выделенные слои редактируемыми.

редактирование

Запретить

Кнопка позволяет сделать выделенные слои нередактируемыми.

редактирование

Проецировать в

Кнопка позволяет сделать выделенные слои проецируемыми в

чертеж

ассоциативный чертеж.

Не проецировать

Кнопка позволяет сделать выделенные слои непроецируемыми в

в чертеж

ассоциативный чертеж.

Текущий слой нельзя погасить, удалить или сделать нередактируемым.

Поле Область поиска находится ниже Дерева элементов. Это поле позволяет выпол-

нить поиск слоя по имени или номеру.

Чтобы начать поиск, введите в поле строку текста. При этом можно использовать маски.

В масках знак «*» заменяет любое количество любых символов. Знак «?» заменяет один

любой символ. В Списке слоев будут показаны слои, имена или номера которых совпа-

дают с заданной строкой. Содержание области поиска не сохраняется в документе.

Управление режимом пересчета размеров в Менеджере документа

Менеджер документа позволяет выполнять следующие действия с пересчетами:

▼ создание, редактирование или удаление пользовательских пересчетов;

▼ назначение какого-либо пересчета текущим (т.е. выбор пересчета, согласно которому

будет производиться расчет размеров).

Подробнее о пересчетах размеров модели...

Подробнее об управлении пересчетом...

Для управления режимом пересчета модели необходимо, чтобы в дереве Менеджера

был выбран элемент Пересчет размеров.

При указании пересчета в списке в правой части диалога Менеджер документа на ин-

струментальной панели отображаются кнопки вызова команд, управляющих списком

пересчета. Описание команд см. в таблице.

2537

КОМПАС-3D v17. Руководство пользователя

Описание команд управления списком пересчетов

Наименование

Описание

Создать

Команда позволяет создать новый пользовательский пересчет.

После нажатия кнопки в списке пересчетов появляется вновь

созданный пересчет.

Новый пересчет не содержит переменных или компонентов -

правая часть диалога пуста.

По образцу

Команда позволяет создать новый пользовательский пересчет с

параметрами системного или созданного ранее пользовательского

пересчета - пересчета-образца.

Команда доступна, если в списке пересчетов выделен один из

пересчетов.

После нажатия кнопки в списке пересчетов появляется новый

пересчет, имеющий параметры пересчета-образца.

Если в качестве образца выбран системный пересчет, то

параметрами нового пересчета будут все переменные (и/или

компоненты) текущей модели, которые можно перечитать. Способ

пересчета значения каждой переменной (или компонента) в

данном пересчете будет соответствовать выбранному системному

пересчету.

Назначить

Команда позволяет назначить выделенный пересчет текущим.

текущим

Команда доступна, если в списке выделен один из пересчетов.

После нажатия кнопки в списке рядом с выделенным пересчетом

появляется «галочка». Это означает, что данный пересчет является

текущим.

Удалить

Команда позволяет удалить выделенный пользовательский

пересчет. Кнопка доступна при выделении в списке

пользовательского пересчета.

Системные пересчеты удалить нельзя.

При указании пользовательского пересчета в списке левой части диалога на инструмен-

тальной панели отображаются кнопки вызова команд, управляющих пользовательским

пересчетом. Описание команд см. в таблице.

Описание команд управления пользовательским пересчетом

Наименование

Описание

Читать

Команда позволяет добавить в пользовательский пересчет все

переменные

переменные модели, участвующие в пересчете ее размеров.

Команда доступна при выделении в списке пользовательского

пересчета.

Обратите внимание на то, что переменные, имеющие статус

«информационная», в область параметров не добавляются.

2538

Справочник диалогов

Описание команд управления пользовательским пересчетом

Наименование

Описание

Вставить

Команда позволяет выбрать переменную из списка переменных

переменную

модели, участвующих в пересчете размеров. Укажите нужную

переменную и нажмите кнопку ОК.

Строка, соответствующая выбранной переменной, будет добавлена

в таблицу.

Удалить строки Команда позволяет удалить строки таблицы.

Команда доступна после выделения строки или ячейки.

В середину поля

Группа кнопок позволяет выбрать нужный способ пересчета для

допуска

переменной или компонента. Выделите нужную строку и нажмите

на инструментальной панели кнопку, соответствующую нужному

По верхнему

способу пересчета.

пределу

По нижнему

пределу

С коэффициентом

Подробнее о режиме пересчета...

3.

Сообщения, запросы

Сообщение о невозможности получения лицензии

Это сообщение появляется на экране в результате неуспешной попытки получения ли-

цензии.

Возникновение данного сообщения говорит о том, что в настоящий момент получить ли-

цензию нельзя: не отвечает Менеджер лицензий или на ключе нет свободных лицензий.

Для получения более подробной информации об ошибке получения лицензии нажмите

в диалоге сообщения кнопку Подробности.

Закройте сообщение кнопкой ОК.

Сообщение об отсутствии лицензии

Это сообщение появляется на экране в случае потери лицензии на КОМПАС-3D и/или ка-

кое-либо приложение (или несколько приложений).

Для получения более подробной информации об ошибке получения лицензии нажмите

в диалоге сообщения кнопку Подробности.

Закройте сообщение кнопкой ОК.

2539

КОМПАС-3D v17. Руководство пользователя

Запрос об изменении ссылки на компонент

При вставке в модель компонента из файла в этой модели создается ссылка на файл-

источник компонента.

Если одновременно открыты файл модели и файл-источник компонента этой модели, то

при попытке сохранить файл компонента под другим именем система запрашивает

пользователя о том, на какой из файлов (прежний или переименованный) должна ссы-

латься модель.

Если вы хотите, чтобы модель ссылалась на файл с новым именем, нажмите кнопку

Ссылки в документах должны указывать на новый файл. Это может понадобиться,

например, для включения в модель отредактированного компонента и сохранения его

первоначального варианта.

Если вы хотите, чтобы модель ссылалась на файл с прежним именем, нажмите кнопку

Оставить ссылки без изменений. Это может понадобиться, например, для сохране-

ния отредактированного компонента без передачи его изменения в модель.

Чтобы отказаться от сохранения файла под другим именем, нажмите кнопку Закрыть.

Ссылки изменяются лишь в открытых на данный момент моделях; в моделях, имеющих

ссылки на этот же файл, но закрытых в момент его сохранения под другим именем,

ссылки не изменяются.

Запрос на перестроение модели

Этот запрос появляется, если система обнаруживает, что связи между компонентами мо-

дели нарушены. Обычно такая проверка происходит при открытии или закрытии модели,

а также при активизации ее окна.

В окне диалога перечислены компоненты, редактирование которых привело к рассогла-

сованию связей между объектами в модели. Эти же компоненты отмечены красными

«галочками» в Дереве построения.

Если вы хотите перестроить модель, нажмите кнопку Да диалога. В результате все объ-

екты перестроятся и/или переместятся так, чтобы их форма, параметры и положение со-

ответствовали положению исходных объектов и не противоречили наложенным на них

сопряжениям.

Чтобы отказаться от перестроения модели, нажмите кнопку Нет диалога. В этом случае

пересчет компонентов и связей не выполняется, «галочки» в Дереве построения остают-

ся.

Вы можете перестроить модель в любой момент работы с ней. Например, это может по-

требоваться после изменения положения ее компонентов.

Для перестроения модели нажмите кнопку Перестроить на Панели быстрого доступа

или вызовите команду Правка - Перестроить.

Сообщение об ошибке при импортировании файла

Иногда в процессе чтения возможно возникновение сообщения о наличии в импортиру-

емом файле критической ошибки. Это означает, что в файле отсутствует часть данных,

необходимых для корректного чтения.

2540

КОМПАС-3D v17. Руководство пользователя

Сообщение об изменении спецификации

Данное сообщение говорит о передаче данных из текущего документа в спецификацию,

с которой он связан. В сообщении указаны имена файлов спецификации и документа,

из которого в нее передается информация.

Сообщение появляется при сохранении документа, если:

▼ документ подключен к объекту спецификации, файл которой открыт на момент сохра-

нения документа,

▼ в документе изменены данные, передаваемые в спецификацию: отредактировано обо-

значение документа, в модели произведены операции, изменившие объем и, следова-

тельно, массу тела, и т.п.

Открываемый файл редактируется другим пользователем

или доступен только для чтения

Диалог появляется на экране в следующих случаях:

▼ открываемый файл в данный момент редактируется другим пользователем;

▼ открываемый файл имеет атрибут «только чтение» или у пользователя, пытающегося

открыть файл, нет разрешения на запись или дозапись данных в него.

Если путь к файлу (в верхней части диалога) не виден полностью, то, чтобы просмотреть

его, установите курсор в эту строку и нажмите клавишу <> нужное число раз.

Элементы управления диалога позволяют выбрать действие.

Описание элементов управления

Элемент

Описание

открыть только

Вариант позволяет открыть файл только для чтения. Файл,

для чтения

открытый для чтения, можно редактировать, но нельзя сохранять

под тем же именем в той же папке (т.е. с помощью команды

Файл - Сохранить). При необходимости открытый для чтения

файл можно сохранить, вызвав команду Файл - Сохранить как

и задав другое имя и/или местоположение файла.

открыть только

Вариант позволяет открыть файл только для чтения. После того как

для чтения и

файл станет доступным, на экране появится диалог с сообщением

уведомить, когда

об этом.

файл станет

доступным

уведомить, когда

Вариант позволяет отказаться от открытия файла. После того как

файл станет

файл станет доступным, на экране появится диалог с сообщением

доступным

об этом и предложением открыть файл для

редактирования.

2542

Справочник диалогов

Выберите нужный вариант действия и нажмите кнопку ОК диалога.

Нажатие кнопки Отмена или закрытие диалога кнопкой в правом верхнем углу означает

отказ как от открытия файла, так и от уведомления.

Появление данного диалога можно отключить в диалоге установки прав доступа к фай-

лам. После этого недоступные на момент открытия файлы будут загружаться для чтения

без выдачи каких-либо сообщений.

<Файл> теперь доступен для редактирования

Данный диалог уведомляет о том, что документ, занятый на момент открытия (и потому

открытый только для чтения), теперь стал доступен для редактирования.

Если путь к файлу (в верхней части диалога) не виден полностью, то, чтобы просмотреть

его, установите курсор в эту строку и нажмите клавишу <> нужное число раз.

Диалог появляется в случае, если в открытом для чтения документе были сделаны изме-

нения.

Элементы управления диалога позволяют выбрать действие.

Описание элементов управления

Элемент

Описание

сохранить

Вариант позволяет сохранить сделанные изменения, записав

изменения под

документ в файл с другим именем, а затем открыть ставший

новым именем и

доступным документ.

открыть файл на

После выбора этого варианта и нажатия кнопки ОК на экране

редактирование

появляется диалог для ввода нового имени файла. Задайте имя

файла и нажмите кнопку Сохранить. Диалог закроется;

автоматически откроется и станет текущим первоначальный файл.

Таким образом, в КОМПАС-3D будут одновременно загружены два

документа: ставший доступным документ, который вы пытались

открыть ранее, и его копия, сохраненная под другим именем и

содержащая сделанные вами изменения^*.

открыть файл на

Вариант позволяет отказаться от сделанных изменений в открытом

редактирование

для чтения документе и открыть вместо него ставший доступным

без сохранения

документ.

изменений

* Использование термина «копия» в данном контексте условно, так как, если документ был занят

другим пользователем, то вполне возможно, что он отредактировал документ.

Выберите нужный вариант действия и нажмите кнопку ОК диалога.

2543

Справочник диалогов

▼ если невозможно прочитать файл-источник вставки фрагмента или растрового

изображения.

В окне диалога показаны имена документа и файла-источника, который невозможно

прочитать (если не прочитана модель для ассоциативного вида, то показывается только

имя файла модели). Файл может отсутствовать или оказаться поврежденным.

Выберите нужное действие, нажав одну из кнопок диалога. При необходимости перед

нажатием кнопки Заменить, Игнорировать или Удалить включите опцию Приме-

нить для всех последующих.

▼ Кнопка Заменить позволяет использовать вместо непрочитанного другой файл или

указать новый путь к файлу-источнику. После нажатия этой кнопки на экране появляется

диалог открытия файла, в котором нужно указать заменяющий файл. Если включена оп-

ция Применить для всех последующих, то каждый следующий непрочитанный файл

автоматически разыскивается в той папке, где находится последний указанный для за-

мены файл. При положительном результате поиска найденный файл используется вме-

сто непрочитанного, происходит переход к следующему. При отрицательном результате

на экране появляется диалог открытия файла.

▼ Кнопка Игнорировать позволяет открыть документ, несмотря на отсутствие файла-

источника. Информация об используемом файле не удаляется из документа, и впослед-

ствии, при условии наличия файла-источника, документ можно будет просмотреть пол-

ностью. В отсутствие файла-источника при открытии документа по-прежнему будет вы-

даваться сообщение о том, что источник не прочитан.

В результате нажатия кнопки Игнорировать:

▼ документ, содержащий ссылку на фрагмент, вид или растр, открывается без соот-

ветствующего изображения,

▼ документ, содержащий ассоциативные виды, открывается с проекциями модели,

но перестроение видов становится невозможно.

▼ Кнопка Удалить позволяет открыть документ, удалив из него вставки, источник которых

не прочитан.

Если не прочитана модель для ассоциативного вида, то данная кнопка в диалоге отсут-

ствует.

▼ Кнопка Отказ от чтения позволяет прервать открытие документа.

Чтобы подтвердить замену или удаление вставок, следует сохранить документ после от-

крытия. В противном случае при последующем открытии документа вновь появится со-

общение о том, что не прочитан файл-источник.

Не прочитана заготовка, вставленная внешней ссылкой

Этот диалог появляется, если при открытии документа невозможно прочитать файл, ко-

торый содержит модель, вставленную в открываемый документ в качестве детали-заго-

товки.

В окне диалога показано название открываемого документа и файла детали-заготовки,

который невозможно прочитать. Файл может отсутствовать или оказаться поврежден-

ным.

2545

Справочник диалогов

▼ Кнопка Отказ от чтения позволяет прервать открытие модели.

Компоненты из Справочника Стандартные Изделия могут быть не найдены потому, что

текущий путь к хранилищу моделей отличается от пути, записанного в открываемой мо-

дели (например, из-за того, что она была создана на другом рабочем месте). В этом слу-

чае можно игнорировать ненайденные компоненты, а после того, как модель откроется,

отредактировать пути (т.е. обновить ссылки на модели) средствами Справочника Стан-

дартные изделия.

Если открываемая модель включает компоненты, которые являются исполнениями од-

ной и той же модели, то для каждого из них будет появляться диалог Не прочитан

файл компонента, содержащий имя одного и того же файла - источника данных ком-

понентов.

Вы можете выполнить замену ненайденных исполнений модели вручную или автомати-

чески.

Для замены вручную при каждом появлении диалога требуется нажимать кнопку Заме-

нить и указывать файл и нужное исполнение в появившемся диалоге открытия файла.

Чтобы заменить все исполнения автоматически, включите опцию Применить для всех

последующих, нажмите кнопку Заменить. В появившемся диалоге открытия файла

укажите файл модели с исполнениями, не выбирая исполнения из списка. Компоненты

открываемой модели будут автоматически заменены соответствующими исполнениями

из выбранного файла. Если требуется заменить все компоненты одним конкретным ис-

полнением, то после указания файла модели выберите нужное исполнение из списка ис-

полнений.

Аналогично выполняется замена ненайденных компонентов, входящих в разные испол-

нения одной и той же сборочной модели.

Предупреждение о совпадении номеров слоев

Этот диалог появляется на экране при копировании слоев между видами, если в виде,

куда копируются слои, уже существуют слои с такими же номерами, как у копируемых.

В диалоге показаны номера, имена и цвета слоев, вызвавших конфликт.

Чтобы продолжить работу, выберите один из вариантов действий, нажав соответствую-

щую кнопку.

Варианты действий при совпадении номеров слоев

Наименование

Описание

Добавить,

Копируемому слою (слоям) присваивается другой номер, не

совпадающий ни с одним из номеров имеющихся в виде слоев.

Добавить - для

Слой (слои) добавляется в вид, сохраняя свое имя и цвет, в

всех

состоянии активный, видимый.

Заменить,

Существующему слою (слоям) присваивается имя и цвет

копируемого слоя (слоев). Состояние имеющегося слоя (слоев) не

Заменить - для

изменяется. Добавление слоев не производится.

всех

2547

КОМПАС-3D v17. Руководство пользователя

Варианты действий при совпадении номеров слоев

Наименование

Описание

Пропустить,

Ни с копируемыми, ни с существующими слоями не выполняется

Пропустить - для

никаких действий. Добавление слоев не производится.

всех

Наличие в виде двух и более системных слоев (слоев с нулевыми номерами) не допуска-

ется. Поэтому при копировании системного слоя из одного вида в другой кнопки Доба-

вить и Добавить - для всех недоступны.

Диалог замены файла кодов и наименований

Этот диалог появляется на экране, если при поиске файла graphic.kds система не обна-

ружила его по пути, указанной переменной среды SYS.

Описание элементов управления

Наименование

Описание

Изменить путь

Позволяет найти файл кодов и наименований на диске. После

нажатия этой кнопки на экране появляется стандартный диалог

открытия файлов Windows. Вы можете указать любой файл (в том

числе с расширением, отличным от kds), структура которого

соответствует структуре файла кодов и наименований.

Указанный файл используется только в текущем сеансе работы.

При следующем запуске система снова будет разыскивать файл

graphic.kds в папке, указанной в переменной SYS.

Игнорировать

Позволяет отказаться от использования файла graphic.kds в

текущем сеансе работы. После нажатия этой кнопки

автоматизированный ввод и обработка кодов и наименований при

работе со спецификацией будут невозможны до конца сеанса.

Сообщение о наличии в объекте ссылок

на внешнюю модель

Этот диалог появляется при попытке отредактировать элемент, который ссылается на

объекты, находящиеся в другом файле и недоступные в данный момент.

Пример 1. При построении детали «на месте» (в контексте главной модели) к ней был

приклеен элемент, выдавленный до грани соседней детали; в результате элемент выдав-

ливания ссылается на объект из файла главной модели. В дальнейшем при редактиро-

вании детали в отдельном окне (вне контекста главной модели) грань, до которой выдав-

лен приклеенный элемент, оказывается недоступна (т.к. она находится в другом файле).

Поэтому, если требуется изменить глубину выдавливания, вы можете указать только до-

ступную в активном окне грань детали (т.е. превратить внешнюю ссылку во внутреннюю)

2548

Справочник диалогов

или изменить способ определения глубины выдавливания (вместо выдавливания до гра-

ни выбрать выдавливание на расстояние).

Пример 2. При редактировании детали «на месте» в ней была создана ось, проходящая

через вершины других деталей. В дальнейшем при редактировании детали в отдельном

окне (вне контекста главной модели) вершины, через которые проведена ось, оказыва-

ются недоступны (т.к. они находятся в другом файле). Поэтому, если требуется изменить

положение оси, то в качестве точечных объектов вы можете указать только доступные в

активном окне объекты (т.е. превратить внешние ссылки во внутренние).

Пример 3. Деталь была создана в контексте главной модели путем объединения

других - исходных - деталей. В дальнейшем при редактировании детали в отдельном

окне (вне контекста главной модели) ее исходные детали оказываются недоступны (т.к.

они находятся в другом файле). Поэтому при редактировании детали в отдельном окне

вы можете лишь удалить элемент, полученный операцией «Объединение». Изменение

формы этого элемента возможно только при редактировании в контексте главной моде-

ли.

4.

Работа с атрибутами

Диалог просмотра записи в табличном атрибуте

Этот диалог появляется на экране после нажатия кнопки Просмотреть... в диалоге

Имеющиеся атрибуты.

Позволяет просмотреть содержимое полей записи, хранящейся в ячейке табличного

атрибута.

Описание элементов управления

Элемент

Описание

Следующий

Нажмите кнопку для просмотра следующей записи.

Предыдущий

Нажмите кнопку для просмотра предыдущей записи.

Для завершения просмотра атрибута нажмите кнопку Выход.

Диалог редактирования записи в табличном атрибуте

Этот диалог появляется на экране после нажатия кнопки Редактировать... в диалоге

Имеющиеся атрибуты.

Позволяет ввести или отредактировать значения в полях записи. Если ввод выполняется

в первый раз, то предлагаются установленные при создании типа значения по умолча-

нию.

2549

КОМПАС-3D v17. Руководство пользователя

Описание элементов управления

Элемент

Описание

Запретить

Для того чтобы запретить редактирование значений в каком-либо

поле записи, установите курсор на это поле и нажмите кнопку. При

этом на поле появится надпись Запрещенная колонка, а кнопка

изменит свое название.

Разрешить

Нажмите кнопку, чтобы снять запрет на редактирование поля.

Завершив ввод значений в полях записи, нажмите кнопку Выход. Для выхода из диало-

га без изменения значений нажмите кнопку Отмена.

Диалог работы с типами атрибутов

Этот диалог появляется на экране после выполнения команды Настройка - Библио-

теки стилей - Типы атрибутов

Позволяет создать новые или отредактировать уже имеющиеся типы атрибутов, а также

выполнять различные операции с внешними библиотеками типов атрибутов.

Диалог имеет два окна просмотра списков типов атрибутов. Активным может быть только

одно окно просмотра. Активизация производится щелчком мыши в окне.

Описание элементов управления

Элемент

Описание

Показать

Чтобы отобразить в активном окне список типов атрибутов,

библиотеку

хранящихся в библиотеке *.lat, нажмите эту кнопку.

Показать

Чтобы отобразить в активном окне список типов атрибутов,

документ

хранящихся в активном документе, нажмите эту кнопку.

Новый раздел

Чтобы создать новый раздел (подраздел) для размещения типов

атрибутов, нажмите эту кнопку. На экране появится диалог, в

котором нужно ввести имя нового раздела.

Новый тип

Чтобы создать новый тип атрибута в текущем разделе, нажмите эту

кнопку. На экране появится диалог создания типа атрибута.

Просмотреть

Для просмотра выделенного типа атрибута нажмите эту кнопку.

Редактировать

Чтобы отредактировать выделенный тип атрибута, нажмите эту

кнопку.

Удалить

Чтобы удалить раздел или тип атрибута из документа или

библиотеки, выделите его в списке и нажмите эту кнопку.

2550

Справочник диалогов

Описание элементов управления

Элемент

Описание

Копировать

Чтобы скопировать выделенный тип атрибута, нажмите нужную

кнопку. Тип атрибута будет скопирован в соседнее окно (в раздел,

который является там текущим).

Перенести

Чтобы перенести выделенный тип атрибута, нажмите нужную

кнопку. Тип атрибута будет удален из активного окна и помещен в

соседнее (в раздел, который является там текущим).

Чтобы завершить диалог работы с типами атрибутов, нажмите кнопку Выход.

Диалог просмотра табличного атрибута

Этот диалог появляется на экране после нажатия кнопки Просмотреть... в диалоге

Имеющиеся атрибуты.

Позволяет просмотреть содержимое ячеек атрибута табличного типа.

Если документ или выбранный объект имеет более одного атрибута, вы можете после-

довательно переходить от одного атрибута к другому, используя кнопки со стрелками.

Для завершения просмотра атрибута нажмите кнопку Выход.

Диалог редактирования табличного атрибута

Позволяет задать содержимое ячеек атрибута, имеющего тип таблицы с постоянным или

переменным количеством строк.

В диалоге отображается таблица, в ячейках которой можно вводить или изменять значе-

ния. Если ввод выполняется в первый раз, то предлагаются значения установленные по

умолчанию (при создании типа атрибута).

Описание элементов управления

Элемент

Описание

Следующий

Вы можете последовательно переходить от одного атрибута

Предыдущий

объекта к другому, используя кнопки со стрелками. Эти кнопки

доступны, во-первых, при работе с атрибутами документов или

объектов графических документов и документов-моделей, а во-

вторых, если у выбранного объекта имеется более одного атрибута.

Пароль

Нажмите эту кнопку для задания пароля доступа к атрибуту

(например, для защиты от несанкционированного изменения).

Кнопка Пароль доступна при работе с атрибутами объектов

графических документов и документов-моделей.

2551
