КОМПАС-3D v17. Руководство пользователя (Аскон, 2017 год) - часть 14

Сборка

▼ создания типов загрузки сборки (см. раздел Пользовательские типы загрузки) и защиты

их паролями (см. раздел Пароли типов загрузки).

Рекомендации по организации работы над сборкой нескольких разработчиков приведе-

ны в Приложении Методики проектирования сборок. Коллективная работа.

В 10 и последующих версиях КОМПАС-3D внутренняя структура файла модели была зна-

чительно доработана. Поэтому, если модель сборки создана в КОМПАС-3D версии 9 или

более ранних, настоятельно рекомендуется сохранить сборку и ее компоненты в текущей

версии.

Настройки трехмерного редактора для работы

с большой сборкой

1. При работе с большими сборками используйте режим упрощенного отображения - это

ускорит сдвиг и поворот модели. Настройте режим упрощенного отображения следую-

щим образом.

▼ В диалоге настройки упрощения компонентов уменьшите уровень детализации и вклю-

чите применение дополнительного режима для стандартных компонентов. Если стандар-

тных компонентов в модели много, рекомендуется отключить их показ с помощью опции

Скрывать.

▼ В диалоге прочих настроек режима упрощенного отображения включите все опции.

Подробно режим упрощенного отображения моделей описан в разделе Режим упрощен-

ного отображения моделей.

По умолчанию режим упрощенного отображения модели включен; также включены все

опции в диалоге прочих настроек режима упрощенного отображения.

2. Выключите все опции в диалоге настройки изменения ориентации (см. раздел Измене-

ние ориентации). Это позволяет исключить дополнительные повороты и масштабирова-

ние модели.

3. Убедитесь, что опция Отображать у компонентов доступ Только чтение в диалоге

настройки прав доступа отключена (см. раздел Установка прав доступа). При включен-

ной опции увеличивается время открытия файла модели в связи с выполнением провер-

ки на наличие у компонентов атрибута «только чтение».

4. Чтобы сократить время перерисовки модели после сдвига или поворота, выполните сле-

дующую настройку.

▼ С помощью команд меню Вид - Скрыть отключите отображение вспомогательных объ-

ектов сборки, которые не нужны для работы. Отображение в сборке большинства вспо-

могательных объектов компонентов отключено по умолчанию. При необходимости вы

можете отключить отображение остальных объектов с помощью команд меню Вид -

Скрыть в компонентах.

▼ Отключите полутоновое отображение с каркасом, нажав кнопку Полутоновое с карка-

сом на Панели быстрого доступа или с помощью команды меню Вид - Отображение

модели - Полутоновое с каркасом.

804

Сборка

Тела, построенные в сборке, и имеющиеся в ней локальные детали не имеют типов за-

грузки. Они всегда полностью представлены в сборке.

Любое изменение типа загрузки сборки считается редактированием сборки, поэтому при

ее закрытии выдается запрос на сохранение документа. Нажмите кнопку Да, чтобы со-

хранить файлы сборки и всех ее компонентов, или кнопку Нет, если сохранение доку-

ментов не требуется.

Типы загрузки компонентов

Типы загрузки компонента - способы загрузки компонента, различающиеся объемом

данных, помещаемых в память компьютера - Полный, Упрощенный, Пустой, Габа-

рит. Отображение типов загрузки в отдельном столбце Дерева построения включается/

выключается при настройке панели Дерево: структура.

Полный

При типе загрузки Полный компонент загружается обычным образом.

В Дереве построения сборки тип загрузки Полный отображается соответствующим

значком.

По умолчанию все создаваемые компоненты имеют тип загрузки Полный.

Упрощенный

При типе загрузки Упрощенный компонент загружается так, что в графической области

отображается без линий каркаса и с пониженной точностью (т.е. менее «гладким»).

В Дереве построения сборки тип загрузки Упрощенный отображается соответствую-

щим значком.

Особенности компонентов с неполной загрузкой см. в разделе Особенности компонен-

тов с неполной загрузкой.

Пустой

При типе загрузки Пустой компонент не загружается. Он виден только в Дереве постро-

ения сборки и отображается соответствующим значком.

Особенности компонентов с неполной загрузкой см. в разделе Особенности компонен-

тов с неполной загрузкой.

Габарит

При типе загрузки Габарит компонент загружается так, что в графической области ото-

бражается только его габаритный параллелепипед. О настройке отображения габарита

моделей см. раздел Габарит.

В Дереве построения сборки тип загрузки Габарит отображается соответствующим

значком.

Особенности компонентов с неполной загрузкой см. в разделе Особенности компонен-

тов с неполной загрузкой.

806

Сборка

Чтобы изменить тип загрузки выбранного компонента (детали или подсборки), вызовите

соответствующую команду Тип загрузки:

▼ Полный,

▼ Пустой,

▼ Упрощенный,

▼ Габарит.

Способы вызова команды

▼ Контекстное меню компонента -Типы загрузки - нужный тип загрузки

▼ Меню типа загрузки компонента в Дерева построения сборки - нужный тип загрузки

На рисунке представлен способ выбора типа загрузки из меню типа загрузки компонента

в Дерева построения сборки.

Выбор типа загрузки

Подробно о типах загрузки сборки см. раздел Выбор типа загрузки сборки.

Тип загрузки может быть изменен сразу у нескольких однотипных компонентов, всех

объектов раздела Компоненты, всех компонентов подсборки, а также группы или ветви

компонентов. Для этого выделите компоненты, раздел, группу и т.п. и вызовите команду

из контекстного меню.

Изменение типа загрузки одного экземпляра массива распространяется на остальные

экземпляры и исходный компонент.

Изменение типа загрузки одной вставки компонента (в том числе стандартного изделия)

распространяется на все остальные вставки этого компонента в текущей сборке.

При изменении типа загрузки обратите внимание на следующее.

▼ Типы загрузки в порядке уменьшения детализации - Полный, Упрощенный, Габа-

рит, Пустой.

Для компонентов возможна смена типа загрузки или на тип Полный, или на менее де-

тальный по отношению к примененному.

808

Сборка

а)

б)

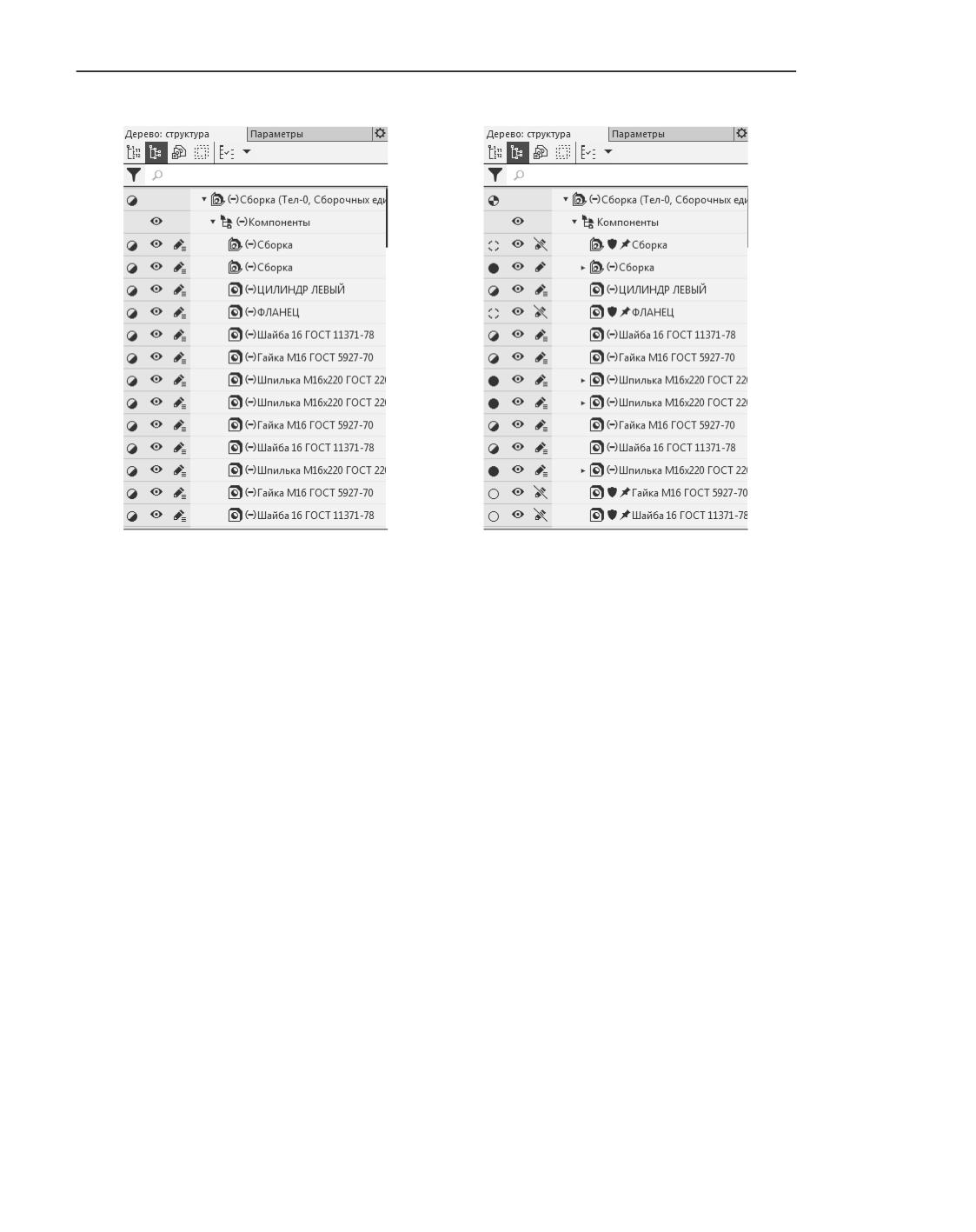

Примеры типов загрузки сборки

а) системного упрощенного, б) пользовательского

Пользовательские типы загрузки создаются для сборки пользователем и хранятся в

файле этой сборки. Пользовательские типы используются для того, чтобы загружать

разные компоненты по-разному и/или запрещать их редактирование (рис. Примеры ти-

пов загрузки сборки, б). О применении типов загрузки см. раздел Выбор типа загрузки

сборки.

Один из имеющихся в сборке типов загрузки является примененным. По умолчанию это

системный тип загрузки сборки - полный. Звездочка над значком типа загрузки сборки

означает, что тип загрузки одного или нескольких компонентов отличается от применен-

ного (т.е. был изменен пользователем, см. раздел Выбор типа загрузки компонента, или

произошла автоматическая смена неполной загрузки на полную, см. раздел Особенно-

сти компонентов с неполной загрузкой).

810

Частичная загрузка сборки

Отображение типа загрузки сборки, в котором тип

загрузки группы компонентов отличается от

примененного

Использование неполной загрузки позволяет освободить ресурсы компьютера и уско-

рить тем самым работу с моделями больших сборок. Так, можно выбрать тип загрузки

Полный лишь для той подсборки, с которой ведется работа в данный момент, и

Пустой - для всех остальных компонентов. Если требуется видеть расположение этих

компонентов в сборке, то можно применить для них тип загрузки Упрощенный или Га-

барит.

Применение неполной загрузки компонентов предпочтительнее, чем исключение компо-

нентов из расчетов, так как не приводит к нарушению иерархических и ассоциативных

связей между объектами модели.

Кроме того, компоненты с типом загрузки Упрощенный, Пустой и Габарит, в отличие

от исключенных из расчета, передаются в ассоциативный чертеж модели так же, как и с

типом загрузки Полный.

Любой тип загрузки сборки можно защитить паролем (см. раздел Пароли типов загруз-

ки).

Системные типы загрузки

Системные типы загрузки сборки - Полный, Пустой, Упрощенный или Габарит.

Применение одного из них означает, что все компоненты сборки получают одинаковый

тип загрузки. Например, тип загрузки сборки Упрощенный означает, что все компонен-

ты в ней загружены упрощенно. О типах загрузки компонентов см. раздел Типы загрузки

компонентов.

811

Сборка

По умолчанию к сборке применяется тип загрузки Полный.

Системные типы нельзя удалить из модели.

Пользовательские типы загрузки

Пользовательский тип загрузки сборки - это определенная комбинация типов загрузки

ее компонентов. Кроме того, в пользовательском типе загрузки сохраняется информа-

ция о наличии у компонентов запрета на редактирование.

Можно создать несколько пользовательских типов загрузки для одной сборки. Все поль-

зовательские типы загрузки хранятся в файле сборки. Подробнее о создании пользова-

тельского типа загрузки...

Защита типов загрузки сборки паролями при условии, что разные пользовательские ти-

пы запрещают доступ к одним компонентам и разрешают доступ к другим, позволяет

разграничить доступ к узлам большой сборки при организации коллективной работы

над этой сборкой (см. Приложение Методики проектирования сборок. Коллективная ра-

бота).

Управление типами загрузки

Для управления типами загрузки сборки служит команда Типы загрузки

Способы вызова команды

▼ Меню: Управление - Типы загрузки...

▼ Меню типа загрузки сборки в Дерева построения сборки - Управление типами за-

грузки

▼ Контекстное меню сборки (компонента-подсборки) - Типы загрузки...

Чтобы создать или отредактировать тип загрузки сборки (компонента - подсборки), за-

грузите компоненты необходимым образом и/или наложите запрет на редактирование

компонентов до или после вызова команды.

После вызова команды на Панели параметров появляются элементы управления, позво-

ляющие создавать, редактировать, удалять типы загрузки, см. рисунок.

Панель параметров при работе с типами загрузки

812

Частичная загрузка сборки

В списке Тип загрузки отображаются типы загрузки сборки. Примененный тип загрузки

отмечен маркером-«кружком». Появление звездочки (*)рядом с типом загрузки означа-

ет, что текущий набор типов загрузки компонентов отличается от примененного. Приемы

работы с типами загрузки приведены ниже.

Создание пользовательского типа загрузки

В Дереве построения сборки пользовательский тип загрузки отображается соответству-

ющим значком.

Чтобы создать пользовательский тип загрузки текущей сборки, выполните следующие

действия.

1. Установите нужные типы загрузки для компонентов сборки (см. раздел Выбор типа за-

грузки компонента).

2. При необходимости наложите запрет на редактирование тех или иных компонентов (см.

раздел Запрет редактирования объектов модели).

3. Вызовите команду Типы загрузки

Загрузка или выгрузка компонентов, наложение или снятие запрета редактирования мо-

гут быть выполнены после вызова команды.

4. Нажмите кнопку Создать справа от поля Тип загрузки на Панели параметров. На экра-

не появляется диалог Создание типа загрузки.

Создание типа загрузки для текущей сборки

5. Введите название типа загрузки в поле Наименование диалога. Название не должно

совпадать с другим названием типа загрузки в текущей сборке.

Названия типов загрузки, созданных в файлах компонентов-подсборок, могут совпа-

дать. Присвоение одинаковых имен используется для того, чтобы в сборке можно было

одновременно загрузить компоненты-подсборки с необходимой для каждого из них за-

грузкой, определяемой настройками пользовательского типа загрузки с этим именем.

813

Сборка

6. Если создаваемый тип загрузки требуется защитить паролем, введите пароль в поле Па-

роль и подтвердите его в появившемся диалоге.

Подробнее о защите типов загрузки паролем см. раздел Пароли типов загрузки.

7. Чтобы применить создаваемый тип загрузки к модели, включите опцию Применить к

модели. Если опция выключена, то примененным типом загрузки остается тот же, что и

до создания.

8. Закройте диалог кнопкой ОК.

9. Чтобы применить другой тип загрузки, выберите строку с его названием в списке Тип

загрузки на Панели параметров и дважды щелкните по ней мышью.

Удаление пользовательского типа загрузки

Чтобы удалить пользовательский тип загрузки текущей сборки, выполните следующие

действия.

1. Вызовите команду Типы загрузки

2. Выделите подлежащий удалению тип загрузки в поле Тип загрузки на Панели параме-

тров.

3. Нажмите кнопку Удалить, расположенную справа от поля Тип загрузки.

Выбранный тип загрузки исчезнет из списка.

При удалении примененного типа загрузки применяется предыдущий по списку тип за-

грузки.

Тип загрузки может быть защищен паролем, а несколько защищенных типов загрузки

могут образовывать иерархические «цепочки» (см. раздел Пароли типов загрузки). Уда-

ление защищенных типов загрузки имеет следующие особенности:

▼ удаление типа загрузки, не являющегося примененным или подчиненным ему,

требует ввода пароля (соответствующий диалог появляется после нажатия кнопки

Удалить),

▼ удаление примененного типа загрузки, входящего в «цепочку», но не являющегося

первым в ней, невозможно (кнопка Удалить недоступна).

Выбор типа загрузки сборки

Тип загрузки сборки можно выбрать:

▼ перед открытием ее файла;

▼ во время работы со сборкой.

Для указания типа загрузки сборки перед ее открытием служит список Тип загрузки.

Этот список появляется в диалоге открытия файлов при выборе файла сборки.

Список Тип загрузки содержит строки Полный, Пустой, Упрощенный, Габарит, а

также названия пользовательских типов загрузки, если они имеются в выбранной для

открытия сборке (см. рисунок).

814

Частичная загрузка сборки

Выбор типа загрузки при открытии сборки

Укажите нужный тип загрузки, а затем нажмите кнопку Открыть диалога открытия фай-

ла. Сборка будет открыта. Выбранный при открытии тип загрузки применяется к сборке.

Это означает, что всем компонентам сборки будет назначен тип загрузки Полный, Пу-

стой, Упрощенный, Габарит, а в случае выбора пользовательского типа загрузки

сборки каждому компоненту будет назначен заданный для него тип загрузки.

Чтобы применить другой тип загрузки сборки во время работы с ней, выберите его из

списка типов загрузки в столбце типов загрузки в Дереве построения или из контекстно-

го меню.

Как и при открытии сборки, список содержит названия системных и пользовательских

типов загрузки. Если нужный тип отсутствует в сборке, его можно создать и применить

Подробнее

При выборе типа загрузки, защищенного паролем (см. раздел Пароли типов загрузки),

на экране появится диалог ввода пароля, кроме случаев:

▼ когда один системный тип загрузки меняется на другой,

▼ когда выбираемый тип загрузки отмечен как примененный маркером-«кружком» или

звездочкой,

▼ когда выбираемый тип загрузки является подчиненным по отношению к примененному.

То же самое происходит при открытии подсборки текущей сборки с помощью команды

Редактировать в окне.

Чтобы сменить тип загрузки компонента-подсборки на тип, созданный в его файле-

источнике, выделите компонент в Дереве построения и вызовите команду Типы загруз-

ки...

Редактирование типов загрузки

При редактировании типа загрузки можно изменить:

▼ в системном типе - пароль и комментарий,

▼ в пользовательском типе - типы загрузки одного или нескольких компонентов, наиме-

нование типа загрузки, его пароль и комментарий, а также снять или наложить запрет на

редактирование.

Чтобы отредактировать тип загрузки текущей сборки, выполните следующие действия.

1. Если редактируется состояние модели, измените загрузку компонентов (см. раздел Вы-

бор типа загрузки компонента). При необходимости наложите или снимите запрет на ре-

815

Сборка

дактирование тех или иных компонентов (см. раздел Запрет редактирования объектов

модели).

2. Вызовите команду Типы загрузки

Загрузка/выгрузка компонентов, наложение/снятие запрета редактирования могут быть

выполнены после вызова команды.

3. Укажите в списке Тип загрузки на Панели параметров редактируемый тип загрузки.

4. Нажмите кнопку Редактировать справа от поля Тип загрузки на Панели параметров.

5. Введите пароль редактируемого типа загрузки, если он защищен паролем.

6. Измените параметры типа загрузки в диалоге Редактирование типа загрузки, как при

создании. О редактировании пароля см. раздел Редактирование и удаление пароля типа

загрузки.

7. Чтобы применить редактируемый тип загрузки к модели, включите опцию Применить

к модели. Если опция выключена, то примененным типом загрузки остается тот же, что

и до редактирования. О применении типа загрузки см. раздел Выбор типа загрузки сбор-

ки.

8. Чтобы в редактируемый тип перешла информация о текущем состоянии модели - за-

грузке и запрете на редактирование компонентов модели, включите опцию Обновить

по текущему состоянию модели. Если опция выключена, то информация не переда-

ется.

9. Закройте диалог кнопкой ОК.

10. Для выхода из команды нажмите кнопку Завершить на Панели параметров.

Чтобы отредактировать типы загрузки компонента-подсборки, воспользуйтесь командой

Редактировать в окне для этого компонента, а затем в его файле примените ко-

манду Типы загрузки..., как для сборки.

Пароли типов загрузки

Вы можете установить пароли на системные и пользовательские типы загрузки сборки.

Тип загрузки, имеющий пароль, называется защищенным типом загрузки.

Запрос пароля производится при попытке выполнения следующих действий:

▼ открытие защищенной сборки, открытие входящей в нее подсборки с защищенным ти-

пом загрузки с помощью команды Редактировать в окне или Редактировать на ме-

сте,

▼ применение защищенного типа загрузки,

▼ удаление или редактирование защищенного типа загрузки, не являющегося применен-

ным,

▼ снятие запрета на редактирование компонента, который был наложен в результате при-

менения защищенного типа загрузки (запрет обозначен в Дереве значком «щит»).

При вводе неверного пароля выполнение перечисленных действий блокируется.

816

Частичная загрузка сборки

Пароль системных типов загрузки может использоваться вместо пароля любого пользо-

вательского типа загрузки.

Диалог запроса пароля представлен на рисунке.

Диалог запроса пароля типа загрузки

Поля Тип загрузки и Доступ доступны только в случае открытия сборки.

Из списка Тип загрузки можно выбрать другой тип загрузки. Если выбран незащищен-

ный паролем тип загрузки, то поле Пароль становится недоступно.

Из списка Доступ можно выбрать вариант открытия файла: для редактирования или

только для чтения.

Установка пароля на тип загрузки производится при его создании или редактировании.

Пароль редактируемого или применяемого типа загрузки не запрашивается, если ранее

был введен пароль системных типов загрузки для снятия запрета на редактирование

компонента (см. раздел Сохранение запрета редактирования компонентов

в типе загрузки сборки).

Установка, редактирование и удаление пароля типа загрузки

Условием задания пароля пользовательскому типу загрузки является наличие пароля у

системных типов загрузки. Чтобы установить, отредактировать, удалить пароль, выпол-

ните следующие действия.

1. Вызовите команду Типы загрузки

2. Выделите тип загрузки, который необходимо защитить паролем, в списке Тип загрузки

на Панели параметров.

3. Нажмите кнопку Редактировать справа от поля Тип загрузки.

4. Чтобы установить пароль, введите его в появившемся диалоге в поле Пароль.

Пароль может содержать от 1 до 38 любых символов, в том числе пробелы.

Подтвердите пароль.

817

Сборка

▼ Чтобы сменить пароль, замените символы (*) в поле Пароль новой комбинацией сим-

волов.

▼ Чтобы удалить пароль, удалите из поля Пароль все символы (*).

5. Закройте диалог ввода пароля кнопкой ОК.

При установке пароля на один из системных типов загрузки этот же пароль автоматиче-

ски устанавливается на остальные системные типы загрузки.

6. Если необходимо, установите пароль на другие типы загрузки, повторив для них дейст-

вия, описанные выше.

7. Сохраните файл сборки.

Если системные типы загрузки защищены, то ввод пароля для пользовательского типа

загрузки возможен непосредственно при его создании - для этого введите пароль в по-

ле Пароль.

Защита паролем всех типов загрузки сборки при условии, что разные пользовательские

типы запрещают доступ к одним компонентам и разрешают доступ к другим, позволяет

разграничить доступ к узлам большой сборки при организации коллективной работы

над этой сборкой (см. раздел см. Приложение Методики проектирования сборок. Кол-

лективная работа).

В результате установки пароля на пользовательский тип загрузки могут формироваться

иерархические «цепочки» (см. раздел Иерархия защищенных типов загрузки).

Иерархия защищенных типов загрузки

Защищенные типы загрузки могут формировать иерархические «цепочки».

«Цепочка» образуется, если на момент создания нового защищенного типа загрузки

(или на момент защиты пользовательского типа загрузки паролем) был применен другой

защищенный тип загрузки. В этом случае создаваемый (или защищаемый) тип загрузки

становится подчиненным по отношению к примененному, а он, в свою очередь, стано-

вится исходным по отношению к создаваемому (или защищаемому).

В списке типов загрузки (при работе с командой Типы загрузки...) наименование подчи-

ненного типа загрузки смещено вправо относительно наименования исходного.

Иерархические «цепочки» защищенных типов загрузки

818

Запрет на редактирование компонента

Удаление подчиненного типа загрузки или его пароля доступно только в случае, если

применен исходный тип загрузки.

Если пользовательский тип загрузки подчинен системному типу, то для его удаления до-

статочно, чтобы текущим был любой системный тип загрузки.

Если исходный тип загрузки «B» с подчиненным типом загрузки «С», в свою очередь, яв-

ляется подчиненным по отношению к типу загрузки «A», то тип загрузки «А» считается

исходным по отношению к «B» и «C», а «B» и «C» - подчиненными по отношению к «А».

Редактирование и удаление пароля типа загрузки

Для удаления пароля выполните те же действия, что и для установки пароля на имею-

щийся в модели тип загрузки (см. раздел Установка, редактирование и удаление пароля

типа загрузки), но вместо ввода удалите все символы из поля Пароль в диалоге Редак-

тирование типа загрузки.

Чтобы отредактировать пароль, введите в поле Пароль новые символы и подтвердите

новый пароль.

Редактирование и удаление пароля примененного типа загрузки сборки и любого из под-

чиненных ему типов загрузки производится без запроса пароля.

При удалении пароля системных типов загрузки на экране появляется запрос на удале-

ние паролей пользовательских типов загрузки. Вы можете подтвердить удаление или от-

казаться от него.

Запрет на редактирование компонента

По умолчанию все компоненты сборки доступны для редактирования, но если требуется,

то редактирование какого-либо компонента можно запретить.

Запрет на редактирование означает, что набор действий с таким компонентом ограни-

чен. Например, компонент нельзя редактировать, перемещать, разрушать, изменять тип

загрузки и т.п. (об особенностях таких компонентов см. раздел Особенности работы с

компонентами, имеющими запрет на редактирование).

Запрет на редактирование может быть наложен:

▼ «вручную» на каждый компонент в отдельности при помощи специальных команд (см.

раздел Запрет редактирования объектов модели);

▼ в результате применения пользовательского типа загрузки, содержащего информацию

о запрете редактирования (о выборе типа загрузки см. раздел Выбор типа загрузки сбор-

ки).

В процессе работы над сборкой запрет на редактирование можно неограниченно накла-

дывать и снимать с компонентов.

819

Сборка

Состояние модели, учитывающее разграничение доступа к редактированию компонен-

тов, можно сохранить в пользовательском типе загрузки при его создании или обновле-

нии.

Компоненты, добавленные в сборку после применения защищенного паролем типа за-

грузки, в других пользовательских типах загрузки автоматически получают запрет на ре-

дактирование.

Сохранение запрета редактирования компонентов

в типе загрузки сборки

Запрет редактирования компонента сохраняется в файле сборки, т.е. при открытии

сборки те ее компоненты, которые были недоступны для редактирования во время по-

следнего сохранения, остаются недоступными.

При необходимости информация о том, что редактирование определенного компонента

(или компонентов) запрещено, может быть записана в пользовательский тип загрузки

сборки. В результате применения к сборке такого типа загрузки меняются не только ти-

пы загрузки ее компонентов, но и доступ к их редактированию. Запись производится в

момент создания либо обновления) существующего типа загрузки.

После применения типа загрузки с информацией о запрете на редактирование компо-

нентов в Дереве построения появляются обозначения:

▼ значки «щит» - если применен не защищенный паролем тип загрузки;

▼ значки «щит» с крестиком - если применен защищенный тип загрузки (об установке

пароля см. раздел Пароли типов загрузки).

Пользователь может снять запрет на редактирование выбранного компонента, напри-

мер, при помощи команды Редактирование - Разрешить (см. раздел Запрет редак-

тирования объектов модели). Если компонент отмечен значком «щит» с крестиком, то

для снятия запрета необходимо ввести пароль системного типа загрузки.

Удаление пароля типа загрузки не снимает запрет на редактирование с компонентов

автоматически - значок запрета остается.

Чтобы разрешить редактирование такого компонента, после удаления пароля вызовите

команду Редактирование - Разрешить.

Чтобы записать запрет на редактирование в ранее созданный тип загрузки, выполните

следующие действия.

1. Примените тип загрузки, в который требуется внести запрет редактирования. Например,

выберите его из меню в столбце типов загрузки в Дереве построения.

2. В модели наложите запрет редактирования компонентов.

3. Вызовите команду Типы загрузки

Наложение/снятие запрета редактирования могут быть выполнены после вызова коман-

ды.

820

Запрет на редактирование компонента

4. Вызовите команду Редактировать нажатием кнопки справа от поля Тип загрузки. В

появившемся диалоге включите опцию Обновить по текущему состоянию модели.

Закройте диалог кнопкой ОК.

5. Сохраните сборку.

Разные пользовательские типы загрузки могут запрещать редактирование разных ком-

понентов. Таким образом, используя защищенные пользовательские типы загрузки,

можно разграничить доступ разных пользователей к разным компонентам сборки при

коллективной работе.

Запись запрета редактирования компонентов в системный тип загрузки невозможна.

Поэтому после смены пользовательского типа загрузки системным доступ к редактиро-

ванию компонентов не изменяется (т.е. те компоненты, которые были недоступны для

редактирования, остаются недоступными).

Точно так же при открытии сборки с системным типом загрузки доступ к редактирова-

нию компонентов остается таким же, каким был при сохранении сборки (например, ре-

дактирование некоторых компонентов могло быть запрещено вручную или в результате

применения пользовательского типа загрузки).

Особенности работы с компонентами,

имеющими запрет на редактирование

В данном разделе перечислены ограничения, накладываемые на работу с компонентами

сборки, имеющими запрет на редактирование.

Особенности общего характера

Если редактирование компонента запрещено, то при работе с ним невозможно выполне-

ние следующих действий:

▼

удаление из сборки каким бы то ни было способом,

▼

редактирование в окне и в контексте сборки,

▼

управление включением в расчет,

▼

редактирование свойств,

▼

разрушение (если компонент - подсборка),

▼

сдвиг и поворот,

▼

изменение типа загрузки,

▼

смена исполнения.

Работа в Дереве построения модели

Если редактирование компонента запрещено, то при работе с ним в Дереве построения

действуют следующие ограничения.

▼ Недоступны команды контекстного меню, выполнение которых невозможно.

▼ Компонент не включается в новую подсборку, получаемую объединением выделенных

компонентов.

▼ Невозможен просмотр состава компонента.

821

Сборка

▼ Невозможно редактирование наименования компонента.

▼ В подсборку, редактирование которой запрещено, невозможны копирование и перенос

других компонентов.

Выполнение операций и построение объектов

▼ Если редактирование компонента запрещено, то к нему невозможно применение опера-

ций, результатом которых является создание или удаление граней и ребер (Фаска, От-

верстие, Массив, Разбиение поверхности, Удалить грани и т.п.).

Если запрет на редактирование компонент получил после применения к нему операции,

то эта операция блокируется. Для заблокированной операции невозможно:

▼ редактирование,

▼

непосредственное изменение значений переменных (возможно лишь получение

переменными значений по ссылке или в результате вычисления выражений),

▼

удаление,

▼

управление включением в расчет,

▼

использование в качестве исходного элемента массива.

Заблокированные операции отмечаются в Дереве построения пиктограммой «замок» см

рисунок ниже. Действие заблокированных операций на компонент, имеющий запрет на

редактирование, сохраняется.

После снятия у компонента запрета на редактирование примененная к нему операция

разблокируется.

Объекты модели, заблокированные в результате

наложения запрета редактирования на один из компонентов

822

Запрет на редактирование компонента

▼ Команды, которые не предполагают изменения граней и ребер, могут использовать ком-

поненты, имеющие запрет на редактирование. Например, грань детали может служить

основанием уклона в команде Уклон или исходной поверхностью в команде Придать

толщину.

Кроме того, объекты, принадлежащие компоненту, редактирование которых запрещено,

могут являться исходными для новых объектов. Например, грань детали можно исполь-

зовать для создания эскиза или для простановки обозначения; точки, созданные в ком-

поненте, можно использовать для построения вспомогательных осей и плоскостей и т.п.

Использование компонента, имеющего запрет на редактирование, для построения дру-

гих объектов возможно при условии, что этот компонент имеет тип загрузки Полный.

Массивы компонентов и вставки из одного источника

▼ Создание массива компонентов, имеющих запрет на редактирование, невозможно.

▼ Если после создания массива хотя бы один из его исходных компонентов получил запрет

на редактирование, то этот массив и его экземпляры блокируются (аналогично опера-

ции, примененной к компоненту, который получил запрет на редактирование, см. выше).

▼ Копии компонента, полученные как путем создания массива, так и путем повторной

вставки, образуют группу в Дереве построения. В первом случае все компоненты группы

автоматически получают или теряют запрет редактирования после назначения или отме-

ны его для одного из компонентов группы. Во втором случае запрет редактирования не-

обходимо накладывать или снимать для каждого компонента группы в отдельности.

Смена типа загрузки для одного компонента распространяется на все его вставки вне за-

висимости от того, имеют они запрет на редактирование или нет.

Сопряжения

▼ Компонент, имеющий запрет на редактирование, не может участвовать в сопряжениях.

▼ Если после создания сопряжения хотя бы один из участвующих в нем компонентов по-

лучил запрет редактирования, то это сопряжение блокируется (аналогично операции,

примененной к компоненту, который получил запрет редактирования, см. выше).

Заблокированное сопряжение не работает.

▼ При удалении из сборки компонента, с которым сопряжен компонент с запретом редак-

тирования, заблокированное сопряжение удаляется. После снятия этого запрета или по-

сле повторного открытия сборки местоположение компонента рассчитывается заново

согласно оставшимся сопряжениям.

При удалении объекта, использованного для сопряжения (например, ребра), заблокиро-

ванное сопряжение не удаляется, а отмечается как ошибочное.

Переменные

▼ Непосредственное изменение значений переменных компонента, имеющего запрет ре-

дактирования, невозможно.

823

Исполнения модели

Дерево исполнений

Дерево исполнений модели показывается на Панели дерева модели при нажатой кнопке

Исполнения. В этом случае в заголовке Панели отображается название Дерево: ис-

полнения и кнопки, позволяющие выполнять различные действия с исполнениями.

На первой позиции в дереве находится основное исполнение модели, на следующих

позициях - остальные исполнения, зависимые и независимые. Все независимые ис-

полнения расположены на первом уровне иерархии дерева. Зависимые исполнения под-

чинены тому исполнению, которое для них является исходным.

При необходимости вы можете скрыть зависимые исполнения, щелкнув мышью по тре-

угольнику рядом с пиктограммой их исходного исполнения. Повторный щелчок отобра-

зит скрытые исполнения.

Каждое исполнение в Дереве исполнений имеет название и пиктограмму.

Название состоит из обозначения и наименования исполнения. Обозначение формиру-

ется при создании исполнения. Наименование по умолчанию совпадает с наименовани-

ем основного исполнения. И обозначение, и наименование исполнения можно изменить

(см. раздел Редактирование свойств исполнения).

Обратите внимание на то, что в зависимости от настройки (см. раздел Формат имени в

Дереве документа) в названии исполнения могут отображаться обозначение и наимено-

вание или только наименование. В последнем случае обозначение исполнения сохраня-

ется в системе, но не отображается в Дереве исполнений.

Текущее исполнение отмечается значком в Дереве исполнений. Способы выбора те-

кущего исполнения описаны в разделе Выбор текущего исполнения.

Ниже Дерева исполнений на Панели дерева модели отображается Дерево построения те-

кущего исполнения. Оно повторяет Дерево построения модели вида История построе-

ния.

Если исполнение является зависимым, то его объекты связаны с соответствующими

объектами исходного исполнения. Связанный объект отмечается значком

в Дереве

построения модели. Это означает, что объект нельзя самостоятельно отредактировать

или удалить.

Исполнения в Менеджере документа

Для формирования набора исполнений модели можно использовать Менеджер доку-

мента. Он позволяет выполнять следующие действия:

▼ создавать и удалять исполнения модели, изменять их положение в списке исполнений,

▼ просматривать свойства исполнений и изменять их значения,

▼ задавать различные значения переменных для разных исполнений,

▼ сохранять данные по исполнениям в файлы различных форматов и использовать сохра-

ненные данные для создания набора исполнений в других моделях.

Диалог Менеджер документа появляется на экране после вызова команды Управле-

ние исполнениями.

826

Общие сведения об исполнениях

Способы вызова команды

▼ Заголовок панели Дерево: исполнения: Управление исполнениями

▼ Меню: Управление - Управление исполнениями

▼ Контекстное меню исполнения в Дереве исполнений: Управление исполнениями...

▼ Контекстное меню корневого объекта в Дереве построения: Текущее исполнение -

Управление исполнениями...

В левой части диалога отображается Дерево элементов документа. Если диалог вызван

командой Управление исполнениями, в Дереве активен элемент Исполнения. При

этом в правой части диалога отображается перечень исполнений модели, созданных в

документе, и инструментальная панель, позволяющая выполнять различные действия с

исполнениями.

Перечень исполнений отображается в диалоге в виде таблицы. Каждый столбец таблицы

соответствует определенному свойству модели.

Вы можете сформировать нужный набор и порядок расположения свойств в таблице.

Для этого нажмите кнопку Настройка столбцов на инструментальной панели диалога.

На экране появится диалог Настройка столбцов (работа в диалоге описана в разделе

Настройка столбцов).

Настройка столбцов, содержащих переменные, имеет особенности, описанные в разделе

Задание значений пользовательских переменных.

При необходимости вы можете отключить отображение любого столбца, кроме столбца

Наименование, не вызывая диалог настройки. Для этого активизируйте ячейку нужного

столбца и нажмите кнопку Удалить столбец.

В Менеджере вы можете добавлять и удалять исполнения модели, изменять их положе-

ние в наборе исполнений документа, задавать различные значения свойств для разных

исполнений, сохранять информацию об исполнениях и использовать эту информацию

для создания набора исполнений в других документах.

Диалог Менеджер документа позволяет работать не только с исполнениями модели,

но и с дополнительными номерами исполнений.

Для выполнения различных действий с дополнительными номерами активизируйте эле-

мент Дополнительные номера в дереве диалога. В правой части диалога будет ото-

бражен перечень дополнительных номеров, созданных для модели с исполнениями, и

инструментальная панель, позволяющая выполнять различные действия с дополнитель-

ными номерами.

Перечень дополнительных номеров отображается в диалоге в виде таблицы. Настройка

столбцов таблицы аналогична настройке, выполняемой для исполнений (см. выше).

В Менеджере вы можете добавлять и удалять дополнительные номера, изменять их по-

ложение в списке, изменять дополнительные номера и заданные для них комментарии,

сохранять информацию о дополнительных номерах и использовать эту информацию

для создания дополнительных номеров в других документах. Работа с дополнительными

номерами описана в разделе Дополнительные номера исполнений.

827

Исполнения модели

После выполнения всех необходимых действий закройте диалог, нажав кнопку ОК. Все

произведенные изменения будут сохранены. Кнопка Отмена позволяет закрыть диалог

без сохранения изменений.

Если требуется сохранить изменения, не закрывая диалог, нажмите кнопку Применить.

Добавление, перемещение и удаление исполнений сохраняется автоматически и не мо-

жет быть отменено в Менеджере.

Общий порядок работы с исполнениями

Рекомендуется следующий порядок работы с исполнениями.

1. Создайте новую модель. Эта модель является основным исполнением.

2. Задайте базовое обозначение и наименование основного исполнения (см. раздел Обо-

значение и наименование исполнения). Каждому исполнению, созданному в модели, бу-

дет присвоено это обозначение и наименование.

Номера исполнений, создаваемых в модели, формируются автоматически в соответствии

с настройкой. Если параметры формирования номеров, заданные по умолчанию, не

соответствуют требованиям на вашем предприятии, измените их до создания исполне-

ний. Настройка формирования номеров исполнений описана в разделе Номера новых

исполнений.

3. Создайте в основном исполнении все объекты и переменные, которые должны быть пе-

реданы в другие исполнения модели.

4. Создайте нужные исполнения модели (см. раздел Способы создания исполнения).

При необходимости вы можете изменить свойства созданного исполнения (см. раздел

Редактирование свойств исполнения) или его положение в списке исполнений (см. раз-

дел Изменение положения исполнения в списке исполнений).

5. Отредактируйте объекты исполнений, которые должны отличаться от объектов основно-

го исполнения. При необходимости вы можете создать в исполнениях новые объекты,

удалить имеющиеся. Работа с объектами зависимых и независимых исполнений имеет

различия (см. раздел Создание, редактирование и удаление объектов исполнения).

Обратите внимание на то, что в графической области модели и в Дереве построения мо-

дели отображаются объекты того исполнения, которое на данный момент является теку-

щим. Чтобы отредактировать нужное исполнение, необходимо назначить его текущим

(см. раздел Выбор текущего исполнения).

Передача изменений, произведенных в исходном исполнении, в зависимые исполнения

имеет особенности, описанные в разделе Передача объектов в исполнения.

828

Создание исполнений

Символ, заданный для первого разделителя, будет использоваться только в текущем

обозначении.

Символ, заданный для второго разделителя, будет использоваться в качестве раздели-

теля при создании исполнений из данного исполнения.

Способы создания исполнения

Вы можете создавать зависимые, зависимые зеркальные и независимые исполнения

модели, используя Дерево исполнений или Менеджер документа.

Дерево исполнений предпочтительно использовать для создания единичных исполне-

ний. Формирование набора из нескольких исполнений рекомендуется выполнять в Ме-

неджере документа.

Состав и порядок расположения исполнений в Менеджере полностью повторяет Дерево

исполнений. При добавлении исполнения в Менеджере оно автоматически добавляется

в соответствующее место Дерева исполнений.

По умолчанию документ-модель содержит одно исполнение - основное. Оно является

исходным для первого создаваемого исполнения. В дальнейшем можно использовать

для создания исполнений не только основное исполнение, но и исполнения, созданные

пользователем.

При создании исполнения его наименование и базовая часть обозначения наследуются

из исходного исполнения.

Задайте базовую часть обозначения и наименование основного исполнения до создания

всех остальных исполнений модели (см. раздел Обозначение и наименование исполне-

ния).

Номер исполнения формируется автоматически в соответствии с настройкой (см. раздел

Номера новых исполнений) и добавляется в обозначение исполнения.

Если в процессе выполнения настройки вы отключили автоматическое формирование

номеров исполнений, обратите внимание на следующие особенности.

При создании зависимого исполнения его умолчательный номер совпадает с номером

исходного исполнения. При создании независимого исполнения умолчательный номер

не создается.

Чтобы номер исполнения был уникальным в пределах документа, в первом случае изме-

ните умолчательный номер, а во втором - задайте нужный номер исполнения.

Из любого исполнения модели, кроме зеркального, можно создать как зависимое, так и

независимое исполнение.

Созданное исполнение, как зависимое, так и независимое, наследует геометрию, эле-

менты оформления, набор переменных и значения свойств (в том числе цвет и оптиче-

ские свойства) из исходного исполнения.

831

Исполнения модели

Объекты, исключенные из расчета, наследуются с сохранением признака Исключен из

расчета.

Порядок создания исполнения при работе с Деревом исполнений приведен в разделе Со-

здание исполнения в Дереве исполнений, при работе с Менеджером документа - в раз-

деле Создание исполнения в Менеджере документа.

Создание исполнения в Дереве исполнений

Порядок действий

1. Включите отображение Дерева исполнений модели, нажав кнопку Исполнения в заго-

ловке Панели дерева модели.

2. Укажите исполнение (кроме зеркального), которое должно быть исходным для создава-

емого исполнения, и нажмите кнопку Добавить исполнение в заголовке Панели дерева

модели или вызовите команду Создать исполнение из контекстного меню. На Панели

параметров появятся элементы задания параметров исполнения.

3. В поле Обозначение отображается обозначение исполнения, сформированное по

умолчанию. Оно может включать базовую часть и код, переданные из исходного испол-

нения, а также автоматически сформированный номер исполнения.

Автоматическое формирование номеров исполнений можно отключить при настройке.

Вы можете изменить любую часть обозначения создаваемого исполнения. Для этого

щелкните мышью в поле Обозначение. На экране появится панель, содержащая эле-

менты формирования обозначения - поля ввода частей обозначения и кнопку вставки

кода документа. Сформируйте обозначение и нажмите клавишу <Enter>.

Порядок задания обозначения

При задании обозначения обратите внимание на следующие особенности:

▼ изменение базовой части обозначения передается в другие исполнения модели (см. раз-

дел Особенности передачи изменений свойств между исполнениями),

▼ номер исполнения должен быть уникальным в пределах документа; если заданный но-

мер совпадает с номером уже имеющегося исполнения, то новое исполнение не будет

создано.

Вы можете выбрать обозначение исполнения из внешнего справочника (Классификатор

ЕСКД). Для этого нажмите кнопку Справочник. Справочник должен быть подключен к

КОМПАС-3D.

4. Проверьте состояние переключателя Зависимое исполнение. Если переключатель на-

ходится в положении I (включено), то будет создано зависимое исполнение, а если в по-

ложении 0 (отключено) - независимое.

5. При необходимости вы можете создать зависимое зеркальное исполнение модели. Для

этого включите опцию Зеркальное исполнение. Опция присутствует на Панели пара-

метров, если исходное исполнение еще не имеет зависимых зеркальных исполнений и

переключатель Зависимое исполнение находится в положении I (включено).

832

Создание исполнений

6. Если требуется указать дополнительные сведения о создаваемом исполнении, введите

пояснительный текст в поле Комментарий.

7. Настройте цвет и оптические свойства создаваемого исполнения с помощью элементов

секции Свойства.

8. Завершите создание исполнения одним из следующих способов.

▼ При создании обычного исполнения модели, а также зеркального исполнения модели,

не содержащей компоненты, нажмите кнопку Создать объект.

▼ При создании зеркального исполнения модели, содержащей компоненты, вместо кнопки

Создать объект в заголовке Панели параметров отображается кнопка Продолжить

создание исполнения. Нажмите эту кнопку. На экране появится диалог Параметры

зеркального отражения компонентов. Он содержит перечень всех компонентов,

входящих в модель, и позволяет настроить параметры их отражения. Диалог аналогичен

описанному в разделе Параметры отражения с единственным отличием - нет кнопки

Выбор объектов Выполните необходимые действия в диалоге и завершите создание

зеркального исполнения, нажав кнопку ОК в диалоге или кнопку Создать объект в за-

головке Панели параметров.

После завершения команды в Дереве исполнений появляется новое исполнение. Оно ав-

томатически становится текущим.

9. Аналогично создайте все нужные исполнения модели.

Вы также можете создать исполнение, работая с Деревом построения текущего испол-

нения модели. Для этого из контекстного меню корневого элемента Дерева вызовите ко-

манду Создать исполнение. Дальнейшие действия аналогичны описанным выше.

Смотрите также

Исполнения модели: основные понятия

Обозначение и наименование исполнения

Создание исполнения в Менеджере документа

Порядок действий

1. Вызовите Менеджер документа командой Управление исполнениями.

Способы вызова команды

▼ Заголовок панели Дерево: исполнения: Управление исполнениями

▼ Меню: Управление - Управление исполнениями

▼ Контекстное меню исполнения в Дереве исполнений: Управление исполнениями...

▼ Контекстное меню корневого объекта в Дереве построения: Текущее исполнение -

Управление исполнениями...

В дереве Менеджера будет активизирован элемент Исполнения.

2. Из списка исполнений, расположенного в правой части окна Менеджера, выберите ис-

полнение, которое должно быть исходным для создаваемого исполнения.

833

содержание      ..     12      13      14      15     ..
