КОМПАС-3D v17. Руководство пользователя (Аскон, 2017 год) - часть 13

Добавление компонентов

остальные компоненты. Они недоступны для редактирования, но их элементы (грани, ре-

бра, вершины, эскизы и др.) могут использоваться в операциях создания новых компо-

нентов.

При дальнейшей работе с моделью можно изменять положение, геометрию и параметры

ее компонентов.

Смотрите также

Общие сведения о компонентах

Добавление компонента из файла

(деталь, подсборка, локальная деталь, деталь-заготовка)

Для добавления в модель компонента из файла вызовите команду вставки компонента

соответствующего типа, задайте параметры вставки, проконтролируйте правильность

заданных значений с помощью фантома и завершите операцию.

Команды вставки компонента

Чтобы вставить компонент из файла, вызовите одну из следующих команд:

▼ Добавить компонент из файла - вставка детали или сборки с сохранением связи по-

лученной вставки с файлом-источником.

Способы вызова команды

▼ Инструментальная область: Сборка - Компоненты - Добавить компонент из фай-

ла

▼ Меню: Сборка - Добавить из файла - Добавить компонент из файла

▼ Добавить локальную деталь из файла - вставка детали/подсборки в качестве ло-

кальной детали.

Способы вызова команды

▼ Инструментальная область: Сборка - Компоненты - Добавить компонент из

файла - Добавить локальную деталь из файла

▼ Меню: Сборка - Добавить из файла - Добавить локальную деталь из файла

▼ Добавить деталь-заготовку - вставка детали/подсборки в качестве детали-заготов-

ки.

Способы вызова команды

▼ Инструментальная область: Твердотельное моделирование - Элементы тела -

Добавить деталь-заготовку

▼ Меню: Моделирование - Добавить деталь-заготовку

Выбор модели для вставки и типа вставки

После вызова команды вставки компонента на экране появляется диалог выбора файла,

в котором требуется указать нужную модель.

731

Компоненты

Укажите файл модели и подтвердите выбор.

При выборе нужной модели обратите внимание на следующие особенности.

▼ Если модель содержит исполнения, то можно выбрать для вставки нужное исполнение.

Если для исполнений в модели созданы дополнительные номера, то вы также можете

выбрать нужный дополнительный номер. Выбор исполнения и/или дополнительного но-

мера выполняется в диалоге выбора файла.

▼ Если при вставке локальной детали в диалоге выбора файла указана сборка, в свою оче-

редь содержащая локальные детали, то можно вставить не всю сборку, а одну из этих

локальных деталей. Выбор нужной локальной детали выполняется в диалоге Выберите

локальную деталь, который появляется после завершения выбора файла.

Подробнее об особенностях выбора модели для вставки...

После завершения выбора модели в графической области появится ее фантом, а на Па-

нели параметров - элементы настройки вставки.

В заголовке Панели параметров будут отображены кнопки Добавить компонент из

файла и Добавить локальную деталь из файла. Они позволяют переключаться между

разными типами вставки - деталью и локальной деталью.

Для детали-заготовки переключение между типами вставки определяет способ вставки

заготовки в модель - внешней ссылкой или в виде локальной детали. Подробнее...

Задание параметров размещения компонента

Чтобы разместить компонент в модели требуемым образом, выберите способ размеще-

ния компонента и задайте параметры, соответствующие выбранному способу. Эти дей-

ствия выполняются с помощью элементов Основного раздела Панели параметров.

Для выбора способа размещения нажмите нужную кнопку в группе Способ размеще-

ния:

▼ По координатам,

▼ По сопряжениям.

Набор элементов Панели параметров изменится.

Задайте параметры размещения и проверьте их правильность с помощью фантома.

Задание параметров при размещении по координатам...

Задание параметров при размещении по сопряжениям...

Дополнительные параметры вставки компонента

При необходимости вы можете задать дополнительные параметры вставки компонента.

▼ Зафиксировать компонент или отключить его фиксацию. Для этого установите в нужное

положение переключатель Фиксировать, расположенный в Основном разделе Панели

параметров. Подробнее об особенностях фиксации компонентов...

▼ Включить/отключить создание объекта спецификации (для всех компонентов, кроме де-

талей-заготовок). Для этого включите/отключите опцию Создавать объекты специ-

фикации в секции Дополнительные параметры. Подробнее об управлении созданием

объекта спецификации...

732

Добавление компонентов

▼ Преобразовать систему координат компонента из правосторонней в левостороннюю.

Для этого включите опцию Инвертировать ось Z CK в секции Дополнительные па-

раметры. Подробнее о правосторонней и левосторонней системах координат...

Завершение операции

Для завершения вставки компонента нажмите кнопку Создать объект.

В Дереве построения модели появится пиктограмма, соответствующая типу компонента:

▼ деталь,

▼ подсборка,

▼ локальная деталь,

▼ деталь-заготовка, вставленная внешней ссылкой,

▼ локальная деталь-заготовка.

Рядом с пиктограммой отображается наименование компонента, взятое из его файла-

источника.

Если способ размещения компонента - По сопряжениям, то в разделе Сопряжения

Дерева построения модели появятся позиционирующие сопряжения, созданные в про-

цессе вставки компонента.

Смотрите также

Общие сведения о компонентах

Параметры расчета МЦХ компонентов

Особенности работы с локальной деталью и локальной заготовкой

Создание компонента «на месте»

(деталь, подсборка, локальная деталь)

Для создания компонента в модели вызовите соответствующую команду, задайте пара-

метры компонента и завершите операцию. После этого система автоматически перехо-

дит в режим редактирования вновь созданного компонента. Выполните все необходи-

мые построения и завершите редактирование.

Команды создания компонента

Чтобы создать компонент, вызовите одну из следующих команд:

▼ Создать деталь - создание детали.

Способы вызова команды

▼ Инструментальная область: Сборка - Компоненты - Создать деталь

▼ Меню: Сборка - Создать компонент - Создать деталь

▼ Создать сборку - создание сборки.

Способы вызова команды

▼ Инструментальная область: Сборка - Компоненты - Создать деталь - Создать

сборку

733

Компоненты

▼ Меню: Сборка - Создать компонент - Создать сборку

▼ Создать локальную деталь - создание локальной детали.

Способы вызова команды

▼ Инструментальная область: Сборка - Компоненты - Создать деталь - Создать

локальную деталь

▼ Меню: Сборка - Создать компонент - Создать локальную деталь

Обозначение и наименование компонента

Чтобы задать обозначение модели компонента, установите курсор в поле Обозначе-

ние. На экране появится панель, содержащая элементы формирования обозначения -

поля ввода частей обозначения и кнопку вставки кода документа.

Сформируйте обозначение и нажмите клавишу <Enter>.

Состав и порядок задания обозначения модели

Вы также можете выбрать обозначение из внешнего справочника (Классификатора

ЕСКД), нажав кнопку Справочник рядом с полем Обозначение. Справочник должен

быть подключен к КОМПАС-3D.

Наименование компонента вводится в поле Наименование.

Имя и расположение файла компонента

При создании детали или сборки задайте имя файла, в котором будет храниться создан-

ная деталь/сборка, и путь к нему. Подробнее...

Для локальной детали параметры файла не задаются, так как локальная деталь хранится

в файле той модели, в которой она создается.

Дополнительные возможности

Вы можете создать деталь, сборку, локальную деталь не в качестве компонента, а в ка-

честве компоновочной геометрии. Для этого включите опцию Компоновочная геоме-

трия.

Завершение операции

Для завершения создания компонента нажмите соответствующую кнопку в заголовке

Панели параметров:

▼ при создании детали или сборки - кнопку Сохранить,

▼ при создании локальной детали - кнопку Создать объект.

В Дереве построения модели появится пиктограмма, соответствующая типу компонента:

▼ деталь,

▼ подсборка,

▼ локальная деталь.

Система автоматически перейдет в режим контекстного редактирования вновь создан-

ного компонента: строка компонента в Дереве построения станет желтой, а заголовок

734

Добавление компонентов

вкладки текущего документа - оранжевым. В графической области модели появится

значок режима контекстного редактирования. Объекты текущей модели изменят цвет и

станут недоступными для редактирования, однако их можно использовать при построе-

нии геометрии компонента (указывать грани, ребра, вершины).

Выполните все необходимые действия по построению компонента и завершите работу в

режиме контекстного редактирования, щелкнув мышью по значку режима в графиче-

ской области. Система вернется в режим работы с основной моделью.

Контекстное редактирование компонента подробно описано в разделе Работа в режиме

контекстного редактирования.

Если первый элемент создаваемой детали (локальной детали) планируется строить на

основе эскиза, и плоский объект для его размещения уже есть в модели, укажите этот

объект перед вызовом команды создания компонента. В этом случае в режиме контек-

стного редактирования созданного компонента автоматически запускается редактирова-

ние эскиза, расположенного в указанной плоскости. Выполните необходимые построе-

ния и выйдите из режима эскиза.

Компонент (деталь, сборка, локальная деталь), созданный в контексте модели, связыва-

ется с этой моделью сопряжением Совпадение. Сопряжение накладывается на абсолют-

ную систему координат компонента и текущую систему координат модели. Созданное

сопряжение добавляется в раздел Сопряжения Дерева построения модели. При необхо-

димости его можно отредактировать или удалить.

Смотрите также

Общие сведения о компонентах

Параметры расчета МЦХ компонентов

Особенности работы с локальной деталью

Преобразование объектов в деталь и локальную деталь

Объекты, имеющиеся в модели, могут быть преобразованы в деталь, а при работе со

сборкой также в локальную деталь.

Преобразование объектов в деталь представляет собой сохранение объектов, построен-

ных в модели (детали или сборке), в файл новой детали (*.m3d). Если преобразование

выполняется в сборке, полученная деталь вставляется в нее в виде компонента.

▼ При работе с деталью объекты, выбранные для преобразования, передаются в новую де-

таль и сохраняются в исходной в неизменном виде.

▼ При работе со сборкой объекты, выбранные для преобразования, могут быть удалены из

сборки в процессе преобразования.

Преобразование объектов в локальную деталь заключается в том, что объекты, постро-

енные в текущей сборке, преобразуются в локальную деталь этой же сборки. Созданная

локальная деталь автоматически добавляется в список компонентов текущей сборки.

735

Компоненты

Преобразование объектов в деталь или локальную деталь нельзя отменить. Также после

преобразования становится невозможной отмена операций, выполненных в модели до

преобразования.

Порядок преобразования объектов в деталь/локальную деталь

Чтобы выполнить преобразование объектов в деталь или локальную деталь, выберите

объекты для преобразования, задайте параметры преобразования и завершите опера-

цию.

Команды преобразования

▼ Преобразовать в деталь

Способы вызова команды

▼ Меню: Управление - Преобразовать в деталь

▼ Контекстное меню объекта: Преобразовать в деталь

▼ Преобразовать в локальную деталь

Способы вызова команды

▼ Меню: Управление - Преобразовать в локальную деталь

▼ Контекстное меню объекта: Преобразовать в локальную деталь

Выбор объектов

Преобразование в деталь/локальную деталь возможно только для объектов, построен-

ных непосредственно в текущей модели и относящихся к следующим типам:

▼ тела,

▼ поверхности,

▼ пространственные кривые и точки,

▼ локальные системы координат,

▼ вспомогательные плоскости,

▼ вспомогательные оси.

Если требуется преобразовать объект, построенный в компоненте, необходимо войти в

режим редактирования этого компонента.

Нужные объекты можно выбрать до или после вызова команды преобразования. В пер-

вом случае после выбора объектов можно вызвать команду преобразования из контек-

стного меню одного из них.

Объекты указываются в Дереве построения или в графической области модели.

Выбранные объекты подсвечиваются в графической области, а их названия добавляют-

ся в поле Объекты.

736

Компоненты

Дополнительные возможности при работе со сборкой

При работе со сборкой вы можете использовать следующие дополнительные возможно-

сти преобразования объектов.

▼ Создание детали/локальной детали не в качестве компонента, а в качестве компоновоч-

ной геометрии. Для этого включите опцию Компоновочная геометрия.

▼ Удаление объектов, выбранных для преобразования, после создания компонента. Для

этого используется опция Удалять оригинал. Если опция включена, то после создания

компонента выбранные объекты удаляются из сборки. Обратите внимание на то, что уда-

ляются только объекты, выбранные для преобразования. Их исходные объекты остаются

без изменения. Если опция отключена, то выбранные объекты сохраняются в сборке в

неизменном виде.

Если выбранный для преобразования объект участвует в сопряжениях, то в случае уда-

ления оригинала в этих сопряжениях будет участвовать новый компонент, а в случае со-

хранения оригинала сопряжения не изменятся.

Завершение операции

Для завершения преобразования объектов нажмите соответствующую кнопку в заголов-

ке Панели параметров:

▼ при создании детали - кнопку Сохранить,

▼ при создании локальной детали - кнопку Создать объект.

Выбранные объекты будут записаны в деталь или локальную деталь.

Если преобразование выполнялось в сборке, то в Дереве построения сборки появится

пиктограмма, соответствующая типу компонента:

▼ деталь,

▼ локальная деталь.

Смотрите также

Общие сведения о компонентах

Параметры расчета МЦХ компонентов

Особенности работы с локальной деталью

Добавление стандартного изделия

Если в изделии используются стандартные изделия (болты, гайки, винты и т.д.), вам не

требуется моделировать их как уникальные детали. Модели стандартных изделий могут

быть вставлены из Справочника Стандартные Изделия. Данный справочник должен быть

установлен на вашем рабочем месте.

Чтобы вставить в модель стандартное изделие, вызовите команду Вставить элемент.

Способы вызова команды

▼ Инструментальная область: Стандартные изделия - Стандартные изделия -

Вставить элемент

▼ Меню: Конфигурация - Стандартные изделия - Вставить элемент

738

Компоненты

Локальная деталь, выбранная для вставки из состава сборки, может быть вставлена в

модель как локальная деталь или как обычный компонент (тип вставки переключается с

помощью кнопок, расположенных в заголовке Панели параметров). Если деталь встав-

лена в качестве компонента, то она сохраняет связь с файлом сборки, в которой она хра-

нится в виде локальной детали.

Параметры положения компонента

При вставке компонента в модель требуется задать параметры, определяющие его поло-

жение. Для этого используются элементы Основного раздела Панели параметров.

Порядок задания параметров зависит от способа размещения компонента:

▼ По координатам,

▼ По сопряжениям.

Для выбора нужного способа нажмите соответствующую кнопку в группе Способ раз-

мещения. Набор элементов Панели параметров изменится.

Способ размещения По координатам

При размещении компонента способом По координатам на Панели параметров ото-

бражаются элементы задания параметров размещения, а в графической области

модели - фантом компонента и элемент базирования.

Порядок действий

1. Задайте позицию компонента. Для этого определите положение его точки вставки -

точки, с которой совпадает начало текущей системы координат компонента - с помо-

щью элементов группы Позиция Основного раздела Панели параметров.

Доступны следующие способы задания позиции.

▼ Ручное указание в графической области модели. Точку вставки компонента можно ука-

зать произвольно или с использованием привязки (например, к началу координат или к

вершине). Для выполнения привязки подведите курсор к нужному объекту и, когда ря-

дом с ним появится значок этого объекта, щелкните левой кнопкой мыши.

Привязку к началу текущей системы координат можно выполнить с помощью клавиату-

ры. Для этого нажмите комбинацию клавиш <Ctrl>+<0>, а затем - клавишу <Enter>.

▼ Ввод координат в поле Координаты.

▼ Построение точки. Для этого нажмите кнопку Построить точку рядом с полем Коор-

динаты. Запустится процесс построения точки. Выберите способ построения и задайте

необходимые параметры. Эти параметры будут определять положение точки вставки

компонента. Обратите внимание на то, что в данном случае процесс построения точки ис-

пользуется только для определения положения точки вставки. Новая точка при этом не

создается.

Положение точки вставки, заданное любым из приведенных выше способов,

фиксируется - в поле координат этой точки появляются значки . Если требуется

задать другие координаты точки или указать вручную ее новое положение, отключите

фиксацию.

740

Добавление компонентов

Изменить положение точки вставки заданием точки или с помощью элемента базирования

можно без отключения ее фиксации.

Задайте ориентацию осей системы координат компонента с помощью элементов группы

Ориентация Основного раздела Панели параметров.

Доступны следующие способы задания ориентации:

▼ Направление осей,

▼ Углы Эйлера,

▼ По объекту.

Выберите нужный способ с помощью группы кнопок Способ ориентации и задайте па-

раметры, соответствующие выбранному способу. Данные действия аналогичны описан-

ным в разделе Ориентация ЛСК.

Позицию и ориентацию компонента в модели можно изменять с помощью элемента ба-

зирования.

3. При необходимости вы можете изменить положение компонента в модели, указав дру-

гую систему координат компонента или текущей модели. Для этого используются эле-

менты группы Система координат.

Первоначально компонент размещается в модели следующим образом:

▼ начало текущей системы координат компонента совпадает с точкой вставки,

▼ оси текущей системы координат компонента сонаправлены осям текущей системы коор-

динат модели,

▼ координаты точки вставки компонента и углы Эйлера определяются относительно теку-

щей системы координат модели.

Нужные системы координат для компонента и/или текущей модели выбираются из спи-

сков СК компонента и СК текущего документа соответственно. Доступность списков

определяется наличием локальных систем координат в компоненте/текущей модели.

Из списка СК компонента выберите систему координат компонента, которая будет сов-

мещаться с точкой вставки. Компонент изменит свое положение.

Из списка СК текущего документа выберите систему координат текущей модели, от-

носительно которой будет определяться положение компонента. «Поведение» компо-

нента будет зависеть от состояния опции Сохранять положение:

▼ если опция отключена, то при выборе системы координат модели положение компонен-

та в модели изменяется; координаты точки вставки остаются неизменными, но отклады-

ваются в выбранной системе координат,

▼ если опция включена, то выбор системы координат модели не изменяет положение ком-

понента в ней; изменяются координаты точки вставки компонента и углы Эйлера (их зна-

чения определяются относительно выбранной системы координат).

Выбор другой СК используется только для текущего размещения компонента. Эти дан-

ные не сохраняются в системе.

741

Компоненты

При необходимости вы можете создать локальную систему координат в компоненте или

в текущей модели, не прерывая процесса вставки компонента. Для этого используются

кнопки Построить ЛСК, расположенные рядом со списками выбора систем координат.

После нажатия кнопки запускается подпроцесс создания ЛСК. Задайте параметры ЛСК

и нажмите кнопку Создать объект. Система вернется в процесс размещения компонен-

та. Новая ЛСК добавится в соответствующий список и будет автоматически выбрана.

Особенности создания ЛСК для компонента/текущей модели.

▼ Если ЛСК создается для текущей модели, то в списке СК текущего документа

появляется название новой ЛСК, а сама ЛСК добавляется в модель. Она становится

текущей.

▼ Если ЛСК создается для компонента, то в списке СК компонента появляется строка

Измененная. В данном случае ЛСК не добавляется в модель компонента. Она

хранится внутри процесса вставки под именем Измененная. При повторном нажатии

кнопки Построить ЛСК выполняется не создание новой ЛСК, а редактирование уже

созданной.

Способ размещения По сопряжениям

При размещении компонента способом По сопряжениям в модели создаются позици-

онирующие сопряжения, определяющие его положение. Эти сопряжения не отличаются

от сопряжений, созданных специальными командами. Подробнее о позиционирующих

сопряжениях...

Задание параметров сопряжений возможно только при отключенной фиксации компо-

нента (переключатель Фиксировать находится в положении 0). При этом на Панели па-

раметров отображаются элементы создания сопряжений, а в графической области

модели - фантом компонента и Окно модели-источника.

Если фиксация включена, то элементы создания сопряжений на Панели параметров не

отображаются.

Если требуется разместить компонент способом По сопряжениям и зафиксировать

его, действуйте следующим образом.

1. При отключенной фиксации создайте нужные сопряжения.

2. Включите фиксацию. Элементы создания сопряжений перестанут отобра-

жаться, а компонент сохранит свое положение.

3. Завершите вставку компонента кнопкой Создать объект.

Компонент будет размещен в модели в соответствии с заданными параметрами. Сопря-

жения, созданные в процессе вставки, добавятся в раздел Сопряжения Дерева построе-

ния модели.

Если добавляемый компонент сопрягается с зафиксированным компонентом модели, то

сопряжения будут исключены из расчета.

Порядок действий

1. Укажите сопрягаемые объекты текущей модели и компонента в Дереве построения или

в графической области модели (объект компонента можно также указать в Окне модели-

742

Добавление компонентов

источника). Наименования объектов появятся в полях Объект сборки и Объект ком-

понента соответственно.

2. Выберите тип позиционирующего сопряжения, нажав нужную кнопку в группе Выбор

сопряжения (доступность кнопок зависит от того, какие объекты выбраны для сопря-

жения).

▼ Если для создания сопряжения не требуется задание дополнительных параметров, то

оно будет автоматически создано.

▼ Если необходимо задать дополнительные параметры сопряжения (например, расстояние

для сопряжения На расстоянии), запустится подпроцесс создания сопряжения вы-

бранного типа. Задайте параметры сопряжения и нажмите кнопку Создать объект. Си-

стема вернется в исходный процесс.

При необходимости вы можете сначала выбрать тип сопряжения, а потом, находясь в

подпроцессе создания сопряжения, указать сопрягаемые объекты и задать параметры

сопряжения.

Названия всех созданных сопряжений отображаются в виде списка в поле Сопряже-

ния.

Вы можете включать сопряжения в расчет и исключать их из расчета, включая и отклю-

чая опции, соответствующие им в списке. Включение/отключение опции в строке Все

включает в расчет/исключает из расчета все созданные сопряжения.

Чтобы изменить параметры сопряжения, выделите его в списке и нажмите кнопку Ре-

дактировать сопряжение. Запустится процесс редактирования сопряжения, анало-

гичный его созданию.

Чтобы удалить сопряжение, щелкните мышью по значку в строке этого сопряжения

или выделите строку и нажмите кнопку Удалить.

Способы вставки детали-заготовки

При вставке в модель детали-заготовки возможен выбор способа вставки.

Деталь-заготовка может быть вставлена внешней ссылкой или в виде локальной детали.

Нужный способ вставки выбирается с помощью кнопок, расположенных в заголовке Па-

нели параметров. Доступны следующие варианты.

▼ Добавить компонент из файла - заготовка не копируется в модель, а существует в

ней в виде ссылки на свой файл. Связь с файлом-источником сохраняется. Изменения,

произведенные в файле-источнике передаются в заготовку.

В Дереве построения полученная заготовка отмечается специальным значком.

▼ Добавить локальную деталь из файла - заготовка хранится в модели, в которую

она вставлена. Связь с файлом-источником не сохраняется. Редактирование файла-

источника не влияет на заготовку.

В Дереве построения полученная заготовка отмечается специальным значком.

Смотрите также

Особенности работы с локальной деталью и локальной заготовкой

743

Добавление зеркальных и симметричных компонентов

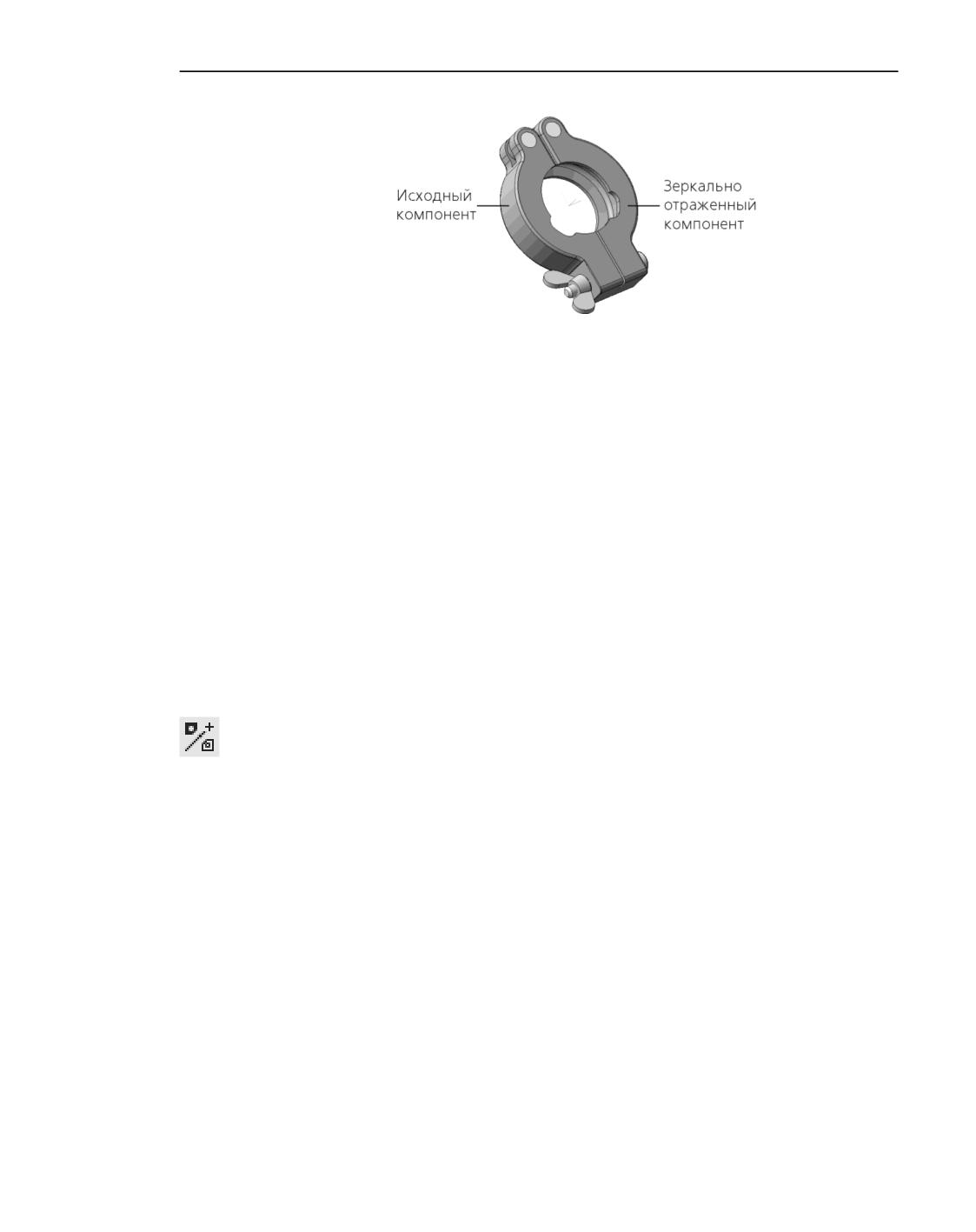

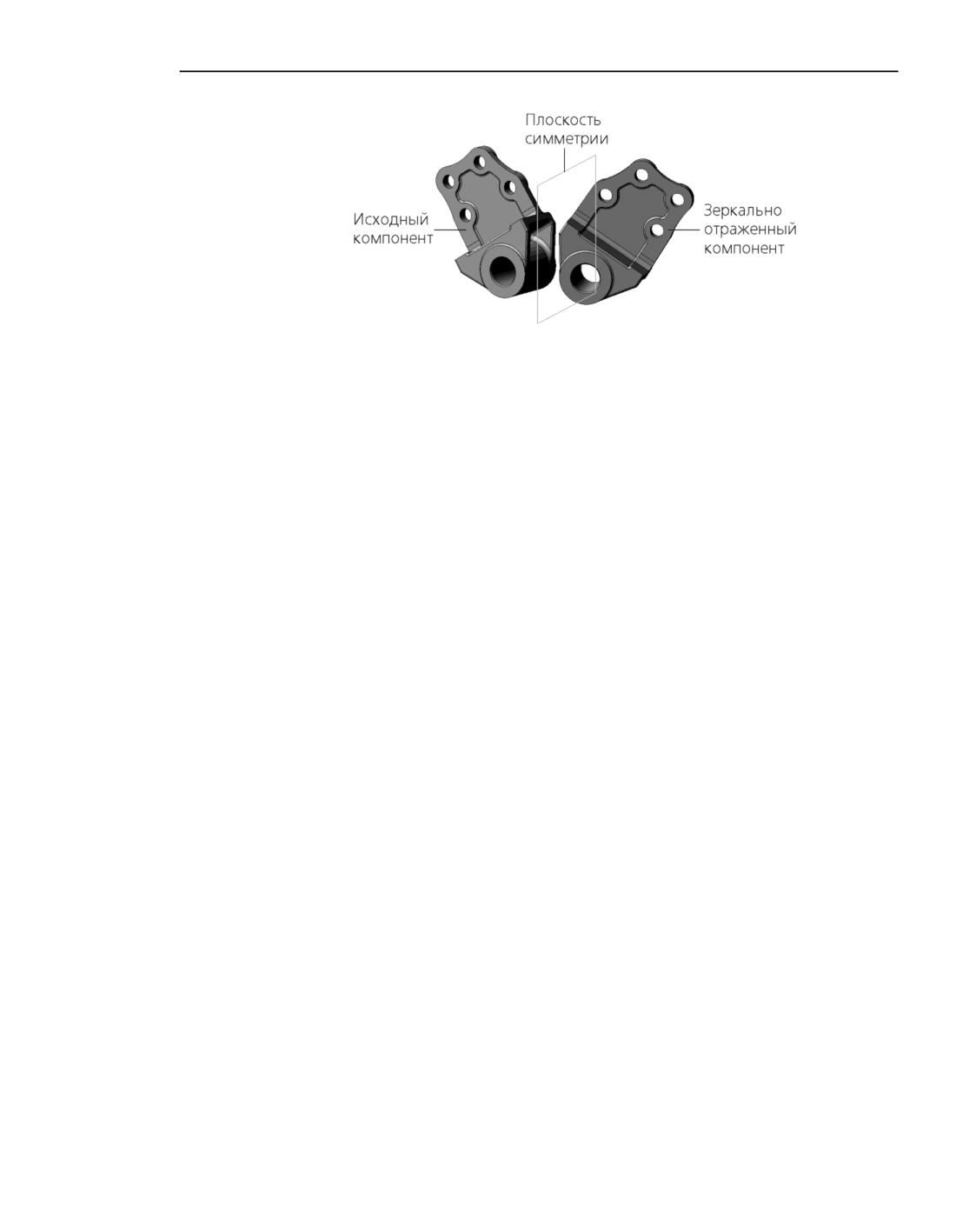

Модель, содержащая зеркально отраженный компонент

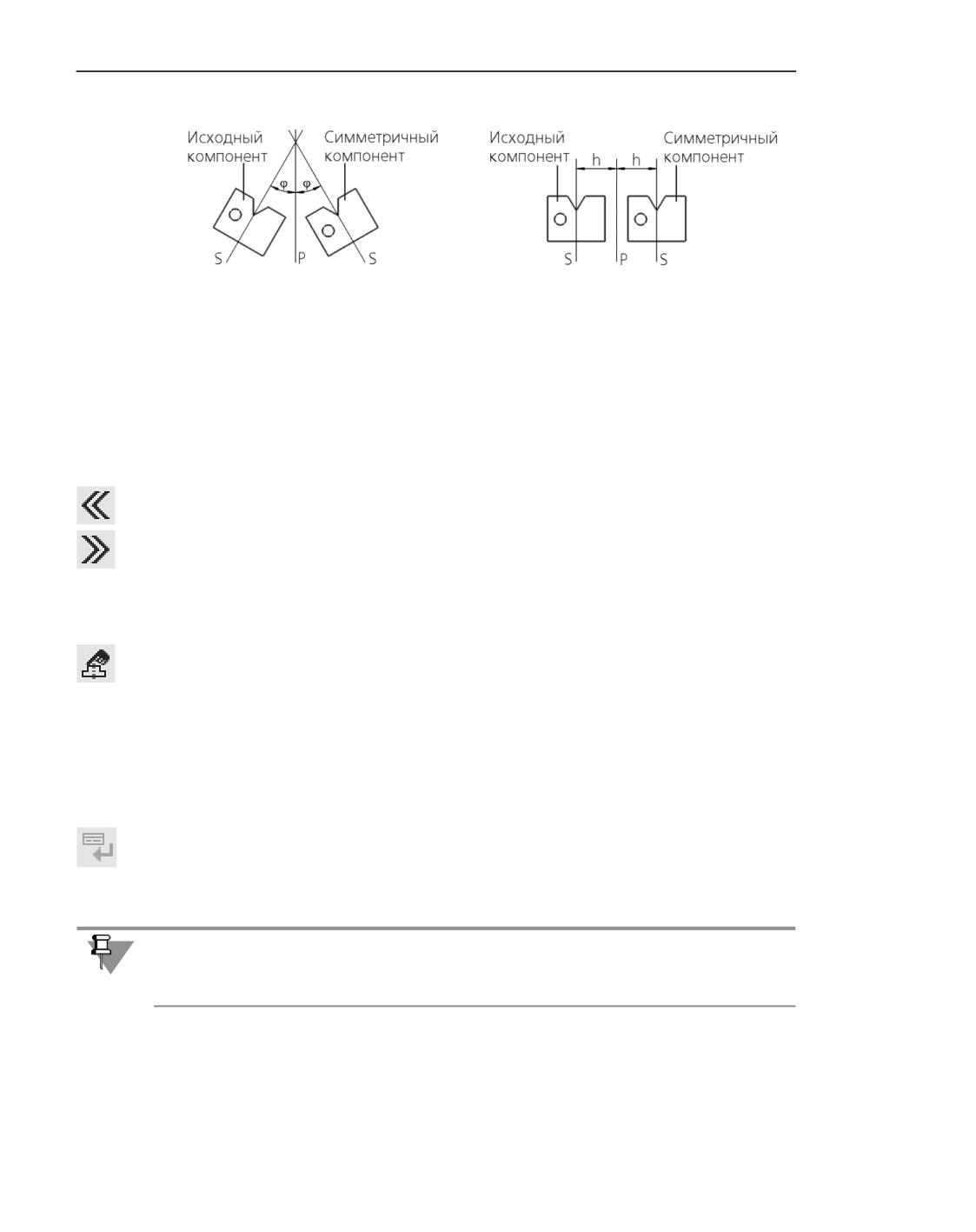

Симметрия представляет собой свойство геометрического объекта, которое заключается

в том, что при некоторых преобразованиях одна часть геометрического объекта сов-

падает с другой его частью.

Геометрический объект симметричен относительно плоскости, если для каждой точки

геометрического объекта существует симметричная относительно плоскости другая точ-

ка этого объекта. Геометрический объект может обладать и несколькими плоскостями

симметрии.

Если геометрический объект совмещается сам с собой при повороте на любой угол во-

круг некоторой оси, то такой объект называется осесимметричным. Простейшей про-

странственной фигурой, обладающей осью симметрии, является цилиндр.

Геометрический объект обладает центром симметрии, если любая прямая, проходящая

через некоторую точку этого объекта, является осью симметрии. Иными словами, гео-

метрический объект можно повернуть на любой угол относительно любой прямой, про-

ходящей через центр симметрии. Такой симметрией обладает сфера.

Для создания зеркальных и симметричных компонентов используется команда Зер-

кальное отражение компонентов. Она позволяет создать компоненты, зеркальные и/

или симметричные исходным. При этом не учитываются операции над компонентами,

произведенные в содержащей их сборочной модели, т.е. полученные компоненты явля-

ются отражением моделей, имеющихся в файлах-источниках исходных компонентов.

Смоделированная часть изделия может содержать компоненты, обладающие и не обла-

дающие симметрией, а также компоненты, симметрия которых частично нарушается на-

личием выступов, впадин, фасок и т.п. В зависимости от наличия симметрии компонен-

ты разделяют на:

▼ симметричные,

▼ несимметричные,

▼ условно симметричные.

При выборе способов получения компонентов симметричной части изделия учитывается

наличие симметрии у исходных компонентов, а также требования по оптимизации соста-

ва изделия.

Базовые принципы добавления компонентов различными способами подробно описаны

в разделе Базовые принципы зеркального и симметричного расположения компонентов.

745

Добавление зеркальных и симметричных компонентов

Зеркальное отражение несимметричного компонента

Полученный компонент может быть новой отдельной моделью или зеркальным испол-

нением модели. Выбор одного из этих вариантов зависит от особенностей исходных

компонентов и проектируемого изделия.

▼

Зеркальный компонент, созданный как зеркальное исполнение модели, сохраняет ассо-

циативную связь с исходным. Работа с таким компонентом аналогична работе с зависи-

мым исполнением модели. Особенности зеркальных исполнений описаны в разделе

Зеркальные исполнения модели.

Этот вариант предпочтителен для компонента, который должен иметь ассоциативную

связь с исходным, но может в той или иной степени отличаться от него, т.е. допускает

внесение изменений.

▼

Зеркальный компонент, созданный как отдельная модель, не имеет ассоциативной связи

с исходным. В дальнейшем вы можете работать с этим компонентом так же, как с любым

другим компонентом, вставленным в модель из файла. При выполнении построений в

данном компоненте необходимо учитывать особенности левосторонней СК. Данный

вариант используется, если компонент должен значительно отличаться от исходного, а

также в том случае, если файл исходного компонента недоступен.

Симметричный компонент

Если исходный компонент обладает симметрией, то в модель, как правило, добавляется

зеркально отраженная вставка этого компонента относительно указанной плоскости

симметрии. Полученный зеркальный компонент, по сути, является тем же самым исход-

ным компонентом, только отображаемым в зеркально отраженном виде. Все изменения,

произведенные в файле-источнике модели исходного компонента, применяются к зер-

кально отраженным вставкам так же, как и к обычным вставкам этого компонента.

Данный вариант позволяет размещать отраженные вставки компонентов без дополни-

тельных настроек размещения. Например, вы можете использовать этот вариант для до-

бавления в модель симметрично расположенных вставок большинства стандартных из-

делий.

747

Компоненты

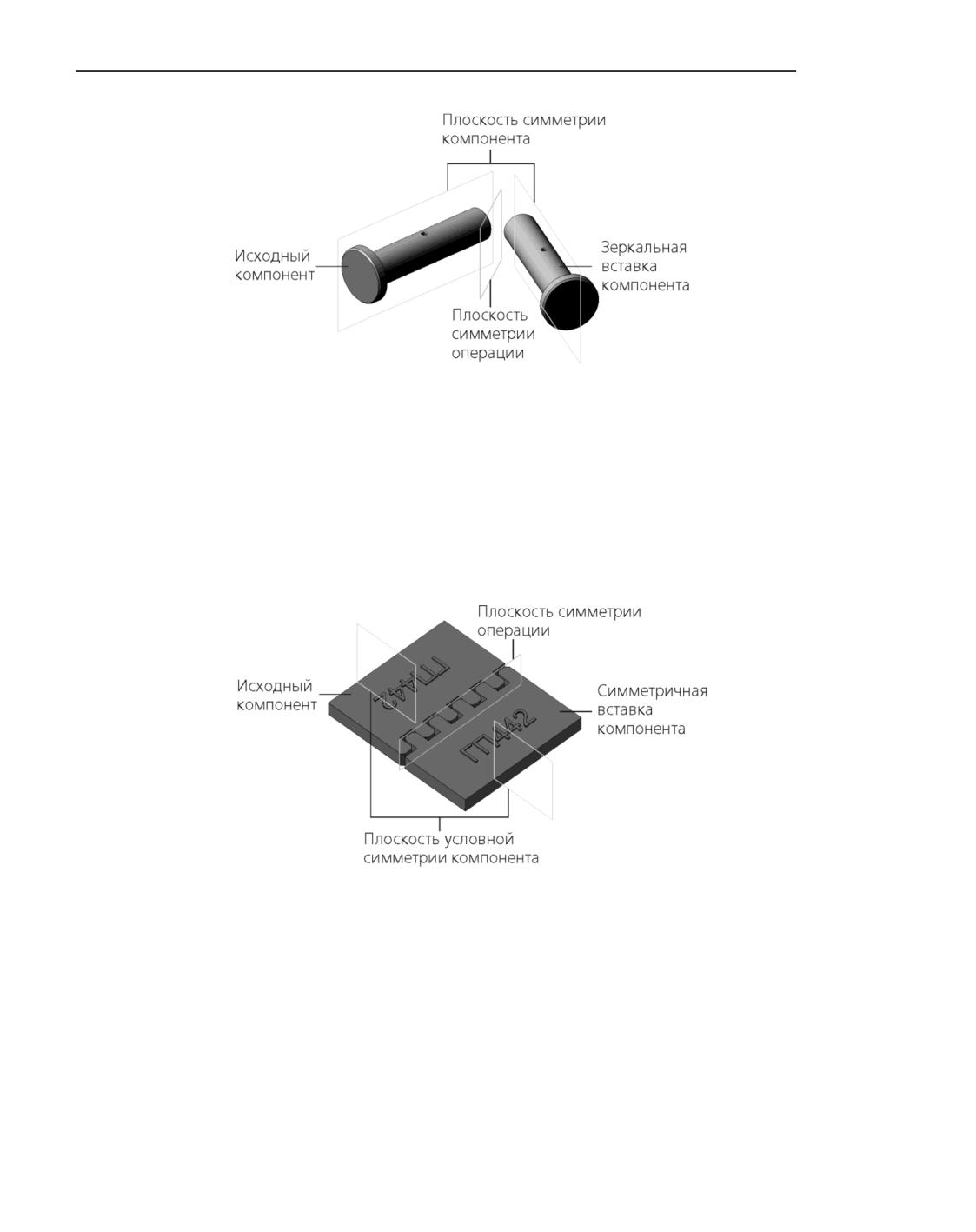

Зеркальная вставка компонента, обладающего симметрией

Условно симметричный компонент

Симметрия компонента может быть принята условно. Если исходный компонент являет-

ся условно симметричным, то в модель, как правило, добавляется симметричная вставка

этого компонента относительно указанной плоскости симметрии. Положение вставки

рассчитывается с учетом плоскости/центра условной симметрии исходного компонента,

т.е. плоского или точечного объекта, относительно которого условно симметричны части

компонента.

Симметричная вставка компонента, обладающего условной симметрией

Выбор плоскости/центра условной симметрии может выполняться автоматически или

вручную. Вы можете выбрать один из вариантов, автоматически предлагаемых систе-

мой. Если данные варианты не удовлетворяют условиям проектирования, или требуется

дополнительное уточнение положения компонента, используйте ручной способ указа-

ния плоскости/центра условной симметрии компонента.

В некоторых случаях может возникнуть необходимость выполнить симметричную встав-

ку нескольких компонентов одного уровня, представляющих собой симметричную или

условно симметричную конструкцию, но не объединенных в сборочную единицу. Напри-

мер, необходимо добавить симметричную вставку детали с устанавливаемыми при сбор-

748

Компоненты

▼ Инструментальная область: Сборка - Компоненты - Зеркальное отражение ком-

понентов

▼ Меню: Моделирование - Зеркальное отражение компонентов

Порядок действий

1. Выберите плоскость симметрии, указав плоский объект - плоскую грань, координатную

или вспомогательную плоскость. Плоская грань может быть указана только в гра-

фической области модели, а остальные объекты - как в графической области, так и в

Дереве построения. Выбранная плоскость симметрии подсвечивается, ее название поя-

вится в поле Плоскость.

2. Выберите исходные компоненты. Для этого укажите компоненты или принадлежащие

им объекты в Дереве построения или в графической области модели. Выбранные ком-

поненты выделяются цветом, их перечень отображается в поле Компоненты. В графи-

ческой области появляются фантомы добавляемых компонентов.

Если исходный компонент в свою очередь содержит компоненты, то построение выпол-

няется для всех этих компонентов, однако в поле Компоненты отображается только

сам исходный компонент.

Исходные компоненты можно выбрать и перед вызовом команды зеркального отраже-

ния, указав компоненты (принадлежащие им объекты) в Дереве построения или в гра-

фической области модели.

Если среди указанных объектов есть вспомогательные плоскости, то первая из них ста-

новится плоскостью симметрии операции.

3. Если требуется оставлять исходные компоненты после выполнения команды, включите

опцию Оставлять исходные объекты. Если исходные компоненты должны быть уда-

лены, отключите опцию.

4. Для перехода к настройке параметров вставки компонентов нажмите кнопку Продол-

жить зеркальное отражение в заголовке Панели параметров. На экране появится ди-

алог Параметры зеркального отражения компонентов, а элементы выбора объек-

тов на Панели параметров перестанут отображаться.

5. Задайте параметры вставки, как описано в разделе Параметры отражения.

6. При необходимости вы можете вернуться к выбору объектов. Для этого в диалоге Па-

раметры зеркального отражения компонентов нажмите кнопку Выбор объек-

тов Диалог закроется, на Панели параметров появятся элементы управления.

Измените набор выбранных компонентов и нажмите кнопку Продолжить зеркальное

отражение. Диалог настройки параметров отражения вновь появится на экране.

7. Для завершения добавления компонентов нажмите кнопку ОК в диалоге или кнопку Со-

здать объект в заголовке Панели параметров. В Дереве построения модели появятся

добавленные компоненты.

Кнопка Завершить, расположенная в заголовке Панели параметров или в диалоге, по-

зволяет завершить операцию без создания компонентов.

750

Добавление зеркальных и симметричных компонентов

При отражении компонентов не учитываются операции, произведенные над компонента-

ми в сборочной модели. Вы можете получить эти операции с помощью команд построе-

ния массивов или выполнить их повторно.

Смотрите также

Базовые принципы зеркального и симметричного расположения компонентов

Автоматическое наложение сопряжений при создании компонента отражением

Параметры отражения

Параметры зеркального отражения и симметричной вставки компонентов задаются в

диалоге Параметры зеркального отражения компонентов.

Диалог содержит перечень компонентов модели, выбранных в качестве исходных для

выполнения операции, и инструментальную панель. Порядок расположения компонен-

тов в диалоге соответствует порядку их отображения в Дереве построения.

Вы можете управлять отображением компонентов в диалоге с помощью фильтров.

Перечень компонентов отображается в виде таблицы. Ячейки таблицы содержат инфор-

мацию о заданных настройках и позволяют изменить их. Чтобы изменить настройку для

выбранного компонента, щелкните мышью в соответствующей ячейке и выберите из по-

явившегося списка нужный вариант.

Настройка параметров операции выполняется также с помощью элементов управления

инструментальной панели диалога. Вы можете настраивать параметры отдельно для

каждого компонента или для нескольких компонентов одновременно, выделив их в та-

блице диалога.

Чтобы настроить параметры отражения, выполните следующие действия.

1. Выберите способ отражения компонентов. Доступны следующие варианты:

▼ Зеркальное отражение компонента,

▼ Симметричное расположение компонента.

Базовые принципы добавления компонентов различными способами подробно описаны

в разделе Базовые принципы зеркального и симметричного расположения компонентов.

Особенности выбора нужного способа см. раздел Выбор способа отражения компонен-

тов.

2. В зависимости от выбранного способа отражения компонентов выполните следующие

настройки:

▼ Зеркальное отражение компонента - выберите результат отражения (см. раздел

Выбор результата зеркального отражения компонента),

▼ Симметричное расположение компонента - настройте положение компонента

(см. раздел Настройка положения компонента при симметричном размещении).

751

Компоненты

В некоторых случаях при настройке параметров отражения компонента все компоненты,

входящие в него, перестают отображаться в диалоге. Это означает, что для них недоступно

изменение настроек, т.к. они должны иметь те же параметры отражения, что и содер-

жащий их компонент.

Изменение настройки параметров отражения показывается на фантомах создаваемых

компонентов в графической области модели. Вы можете управлять видимостью этих

фантомов с помощью ячеек столбца Видимость фантома диалога настройки параме-

тров. Подробнее...

3. При необходимости настройте общие параметры компонентов, создаваемых зеркальным

отражением или симметричной вставкой. Для этого на инструментальной панели

диалога нажмите кнопку Настройка общих параметров зеркального отражения.

На экране появится диалог Зеркальное отражение. В этом диалоге вы можете:

▼ определить порядок формирования наименований создаваемых компонентов, исполне-

ний, файлов отраженных моделей,

▼ выбрать папку для сохранения моделей, созданных в процессе зеркального отражения.

Подробнее о выполнении настройки см. раздел Зеркальное отражение.

4. Завершите работу в диалоге Параметры зеркального отражения компонентов, на-

жав кнопку ОК. Диалог закроется, операция добавления компонентов будет завершена.

Выбор способа отражения компонентов

Способ отражения компонентов выбирается с помощью группы Способ, расположенной

на инструментальной панели диалога настройки параметров отражения компонентов

(см. раздел Параметры отражения).

По умолчанию все компоненты добавляются способом Зеркальное отражение ком-

понента (на инструментальной панели нажата соответствующая кнопка).

Чтобы некоторые компоненты добавлялись другим способом, укажите их и нажмите

кнопку Симметричное расположение компонента.

Пиктограмма выбранного способа отражения показывается в соответствующей компо-

ненту ячейке столбца Способ вставки. Щелчок мышью в данной ячейке позволяет рас-

крыть список вариантов отражения и, при необходимости, выбрать другой вариант.

Если компонент вставляется в модель способом Зеркальное отражение компонен-

та, требуется определить, каким будет результат операции (см. раздел Выбор результата

зеркального отражения компонента). Если способ добавления компонента - Симме-

тричное расположение компонента, необходимо настроить положение компонента

(см. раздел Настройка положения компонента при симметричном размещении).

752

Добавление зеркальных и симметричных компонентов

Если для компонента выбран способ Симметричное расположение компонента, то

все компоненты, входящие в него, также размещаются данным способом. Эти компонен-

ты перестают отображаться в диалоге.

При выборе способа Зеркальное отражение компонента отображение компонентов

в таблице зависит от особенностей выбора результата зеркального отражения.

Выбор результата зеркального отражения компонента

При выборе способа Зеркальное отражение компонента (см. раздел Параметры от-

ражения) становится доступной группа кнопок Результат, позволяющая выбрать один

из вариантов зеркального компонента, получаемого в результате выполнения операции.

Доступны следующие варианты:

▼ Создать зеркальное исполнение,

▼ Сохранить зеркальный компонент в файле,

▼ Отображать компонент в зеркальном виде.

Пиктограмма выбранного варианта отображается в соответствующей компоненту ячейке

столбца Результат создания зеркальной модели. Щелчок мышью в данной ячейке позво-

ляет раскрыть список вариантов результата операции и, при необходимости, выбрать

другой вариант.

Создать зеркальное исполнение

Данный вариант является умолчательным для всех компонентов, кроме стандартных из-

делий.

При выборе этого варианта зеркально отраженный компонент сохраняется в файле-

источнике исходного компонента в виде зеркального исполнения модели, т.е. добавлен-

ный компонент является зеркальным исполнением модели исходного.

Особенности:

▼ Если документ содержит несколько вставок одной и той же модели с компонентами, т.е.

одна и та же модель с компонентами является источником нескольких компонентов, то

при зеркальном отражении этих компонентов с результатом Создать зеркальное ис-

полнение полный состав модели показывается только для первого из них, а компонен-

ты, входящие в остальные, не отображаются.

▼ Если зеркальное исполнение исходного компонента уже есть в его файле, то при созда-

нии зеркального компонента используется это исполнение. Новое зеркальное исполне-

ние не создается. В этом случае строка компонента в диалоге настройки параметров

имеет бирюзовый цвет, а компоненты, входящие в него, не отображаются.

▼ Если файл модели исходного компонента недоступен для записи, то для этого компо-

нента по умолчанию выбран вариант Сохранить зеркальный компонент в файле

(см. ниже). Это связано с тем, что в данный файл невозможно будет сохранить получен-

ное зеркальное исполнение компонента. Если зеркальное исполнение компонента уже

имеется в файле, умолчательным будет вариант Создать зеркальное исполнение.

Выбор варианта Создать зеркальное исполнение недоступен для стандартных изде-

лий.

753

Добавление зеркальных и симметричных компонентов

Настройка положения компонента при симметричном размещении

При выборе способа Симметричное расположение компонента (см. раздел Пара-

метры отражения) становится доступной группа элементов Положение.

Для задания положения компонента используются следующие способы.

▼ Указание плоского или точечного объекта, который является плоскостью/центром сим-

метрии исходного компонента. Данный способ используется для отдельных компонен-

тов.

▼ Выбор базового компонента. Данный способ используется для добавления произволь-

ного набора компонентов с сохранением их взаимного положения.

После выбора нужного объекта (компонента) фантом добавляемого компонента (не-

скольких компонентов) изменяет свое положение. Описание выбранного варианта пока-

зывается в диалоге в ячейке столбца Положение компонента. Вы можете просмотреть

весь список вариантов, щелкнув мышью в ячейке.

Далее в разделе подробно описаны различные способы задания положения компонента,

а также список вариантов объектов и работа с ним.

Использование плоскости/центра симметрии

Использование базового компонента

Просмотр и изменение настройки

Если для компонента выбран способ Симметричное расположение компонента, то

все компоненты, входящие в него, также размещаются данным способом. Эти компонен-

ты перестают отображаться в диалоге.

Использование плоскости/центра симметрии

При указании плоскости/центра симметрии исходного компонента положение добавля-

емого компонента определяется следующим образом.

Пусть плоскость симметрии, относительно которой размещается компонент, - Р, а пло-

скость симметрии компонента - S. Находится прямая пересечения плоскостей Р и S и

угол  между этими плоскостями.

Если плоскости не параллельны, положение добавляемого компонента определяется

поворотом исходного вокруг прямой пересечения плоскостей на угол 2 (рис. а).

Если плоскости параллельны, положение определяется перемещением исходного ком-

понента в направлении плоскости Р на удвоенное расстояние между плоскостями 2h

(рис. б).

Перемещение также выполняется, если выбрана не плоскость, а центр симметрии ком-

понента. В данном случае компонент перемещается на удвоенное расстояние между пло-

скостью Р и центром симметрии.

755

Компоненты

а)

б)

Размещение компонента с использованием его плоскости симметрии

а) плоскость симметрии компонента не параллельна плоскости симметрии операции;

б) плоскость симметрии компонента параллельна плоскости симметрии операции

Доступны автоматический и ручной способы указания плоскости/центра симметрии

компонента. Для исходного компонента, обладающего симметрией, предпочтительным

является автоматический способ указания объекта, а для несимметричного компонента

эффективнее указать объект вручную.

Автоматический выбор объекта

Выполняется с помощью кнопок Предыдущее положение и Следующее положе-

ние. При каждом нажатии одной из этих кнопок системой предлагается объект исходно-

го компонента (с указанием положения объекта), входящий в предопределенный список

(описание списка приведено в разделе Просмотр и изменение настройки). Варианты пе-

ребираются циклически.

Ручной выбор объекта

1. Нажмите кнопку Указать плоскость или точку в компоненте.

Запустится процесс указания объекта. Диалог настройки параметров отражения пере-

станет отображаться. На экране появится Окно модели-источника исходного компонен-

та, позволяющее выбрать нужный объект.

2. Укажите нужный объект.

Положение фантома компонента в окне модели изменится. Наименование выбранного

объекта появится в поле Объект Панели параметров. При необходимости вы можете пе-

ревыбрать объект, указав его в Окне модели-источника.

3. Для завершения выбора нажмите кнопку Применить в заголовке Панели параметров.

Диалог настройки параметров отражения вновь появится на экране. Выбранный объект

будет использоваться для расчета положения компонента. В список вариантов объектов

для этого компонента добавится новый вариант.

Ручное указание плоскости и точечного объекта доступно для компонентов сборки пер-

вого уровня. Для компонентов всех остальных уровней доступен только выбор плоско-

сти.

Использование базового компонента

В данном разделе под базовым компонентом понимается компонент, относительно ко-

торого сохраняется положение всех выбранных компонентов.

756

Компоненты

▼ В ячейке столбца Положение компонента содержится описание выбранного варианта.

Вы можете просмотреть весь список вариантов, щелкнув мышью в ячейке.

Список формируется отдельно для каждого компонента.

Первые восемь строк списка содержат варианты выбора плоскости/центра симметрии

исходного компонента, автоматически предлагаемые системой. Эти варианты присутст-

вуют в списках всех компонентов, размещаемых способом Симметричное располо-

жение компонента.

Строки списка формируются по следующему шаблону: <Номер варианта><Тип объек-

та><Положение объекта>.

Например, если в списке активизирована строка 1 Вариант - Плоскость (Центр габарита,

<X,Y>), это означает, что в исходном компоненте выбрана плоскость симметрии, прохо-

дящая через центр его габарита параллельно плоскости XY абсолютной системы коор-

динат.

Строка 4 Вариант - Плоскость (Центр масс, <J1,J2>) означает, что выбранная плоскость

симметрии проходит через центр масс и главные оси инерции J1 и J2 исходного компо-

нента.

Девятая строка присутствует в списках тех компонентов, для которых вручную указана

плоскость/центр симметрии или выбран базовый компонент. Данная строка формирует-

ся по следующему шаблону: <Номер варианта><Имя объекта>.

Девятый вариант сохраняется в списке до завершения работы команды. Он изменяется

в случае перевыбора объекта.

При необходимости вы можете использовать список для выбора другого объекта или

для перехода к ручному его указанию (вариант Указать объект...).

Для перевыбора объекта (как в ручном, так и в автоматическом режиме) также исполь-

зуются кнопки инструментальной панели диалога.

Выбор другого базового компонента выполняется только с помощью кнопки инструмен-

тальной панели.

Управление отображением компонентов

Вы можете изменять набор отображаемых компонентов в диалоге настройки параметров

отражения с помощью фильтров, а также управлять видимостью фантомов компонентов

в графической области модели.

Фильтры

По умолчанию в диалоге отображаются все выбранные компоненты. При этом из рас-

крывающегося списка Фильтр, расположенного на инструментальной панели диалога,

выбран вариант Все компоненты.

Вы можете отключить отображение в диалоге библиотечных компонентов или, наобо-

рот, включить отображение только библиотечных компонентов, выбрав соответственно

один из следующих вариантов:

▼ Все компоненты, кроме библиотечных,

▼ Все библиотечные компоненты.

758

Компоненты

Перемещения и повороты компонентов

Обзор

Для задания положения и ориентации компонента в модели, а также определения его по-

ложения относительно других компонентов можно использовать специальные команды.

В КОМПАС-3D предусмотрено несколько способов перемещения компонентов в системе

координат содержащей их модели. Компонент можно повернуть вокруг центра его габа-

ритного параллелепипеда, вокруг оси или вокруг точки, а также сдвинуть компонент в

любом направлении. Выполнение перемещения компонента описано далее в настоящем

разделе.

При перемещении компонента обратите внимание на следующие особенности.

▼ Зафиксированный компонент невозможно переместить в системе координат содержащей

его модели. В Дереве построения зафиксированный компонент отмечается значком

. Подробнее о фиксации компонентов...

▼ Перемещение компонента может быть ограничено или запрещено наложенными на этот

компонент сопряжениями. Подробнее о сопряжениях...

▼ Если компонент может перемещаться (например, компоненты, расположенные

соосно, могут перемещаться вдоль их общей оси и вращаться вокруг нее), то он

отмечается в Дереве построения знаком «-» в круглых скобках.

▼ Если компонент не может перемещаться (например, компонент, координатные

плоскости которого совпадают с координатными плоскостями модели, нельзя ни

сдвинуть, ни повернуть), то он отмечается в Дереве построения знаком «+» в кру-

глых скобках.

После любого перемещения компонента его пиктограмма в Дереве построения отмеча-

ется красной «галочкой». Это свидетельствует о необходимости перестроения модели.

Чтобы перестроить модель, вызовите команду Правка - Перестроить. Подробнее о

перестроении модели...

Следует различать команды перемещения компонентов в системе координат модели и

команды перемещения всей модели в окне. Подробнее об управлении изображением

модели...

Выполнение перемещения компонента

В КОМПАС-3D можно выполнить:

▼ сдвиг компонента,

▼ поворот компонента.

Команды перемещения компонента объединены в группу. В процессе выполнения одной

из команд группы можно перейти к выполнению другой с помощью кнопок, располо-

женных в заголовке Панели параметров.

Если в текущей команде был выбран компонент, то при переходе к другой команде он

остается выбранным.

760

Перемещения и повороты компонентов

Сдвиг компонента

Для смещения компонента в произвольном направлении служит команда Переместить

компонент.

Способы вызова команды

▼ Инструментальная область: Сборка - Размещение компонентов - Переместить

компонент

▼ Меню: Сборка - Переместить компонент

После вызова команды курсор изменит свою форму на четырехстороннюю стрелку.

Порядок действий

1. Выберите режим перемещения компонента, нажав на Панели параметров нужную кнопку

в группе Режимы:

▼ Простое перемещение - перемещение без дополнительных действий,

▼ Автосопряжения - перемещение с автоматическим наложением сопряжений,

▼ Контроль соударений - перемещение с контролем соударений компонентов.

2. Установите курсор на перемещаемый компонент (при этом подсветится грань, ребро или

вершина, оказавшаяся под курсором), нажмите левую кнопку мыши и, не отпуская ее,

перемещайте курсор.

Если движению в заданном направлении не препятствуют наложенные сопряжения, то

компонент будет сдвигаться в этом направлении. Когда нужное положение компонента

будет достигнуто, отпустите кнопку мыши.

Смотрите также

Перемещения и повороты компонентов: обзор

Поворот компонента

Для поворота компонента используется команда Повернуть компонент.

Способы вызова команды

▼ Инструментальная область: Сборка - Размещение компонентов - Повернуть

компонент

▼ Меню: Сборка - Повернуть компонент

После вызова команды форма курсора изменится - он превратится в две дугообразные

стрелки.

Порядок действий

1. Вы можете задать центр или ось поворота компонента. Для этого щелкните в поле

Центр/ось вращения на Панели параметров и укажите нужный объект в графической

области. Наименование выбранного объекта появится в поле.

Объекты, доступные для указания

761

Компоненты

▼ Точечные (вершины, начало системы координат, пространственные точки или точки в

эскизе).

▼ Прямолинейные (прямолинейные ребра, сегменты ломаных, оси, отрезки в эскизах).

▼ Грани поверхностей вращения (цилиндрические, конические, тороидальные). Осью по-

ворота компонента является ось поверхности вращения.

Если объект не задан, то поворот компонента выполняется вокруг центра габаритного

параллелепипеда.

2. Выберите режим перемещения компонента, нажав нужную кнопку в группе Режимы:

▼ Простое вращение - вращение без дополнительных действий,

▼ Автосопряжения - вращение с автоматическим наложением сопряжений,

▼ Контроль соударений - вращение с контролем соударений компонентов.

Подробнее о режимах перемещения компонента...

3. Установите курсор на компонент, который необходимо повернуть (при этом подсвечива-

ется грань, ребро или вершина, оказавшаяся под курсором), нажмите левую кнопку мы-

ши и, не отпуская ее, перемещайте курсор. Компонент будет поворачиваться вокруг за-

данного центра или оси, если этому не препятствуют наложенные сопряжения.

Зависимость направления поворота компонента от перемещения курсора представлена

в таблице.

Зависимость направления поворота компонента от перемещения курсора

Направление перемещения

Направление поворота компонента

курсора

Вертикально

В вертикальной плоскости, перпендикулярной

плоскости экрана.

Горизонтально

В горизонтальной плоскости, перпендикулярной

плоскости экрана.

По диагонали

Направление складывается из соответствующих

вертикальной и горизонтальной компонент.

Горизонтально при нажатой В плоскости экрана.

клавише <Alt>

Смотрите также

Перемещения и повороты компонентов: обзор

Режимы перемещения компонента

В процессе сдвига или поворота компонента возможны следующие режимы работы:

▼ Простое перемещение, Простое вращение - перемещение выполняется без до-

полнительных действий,

762

Перемещения и повороты компонентов

▼ Автосопряжения - в процессе перемещения автоматически накладываются сопряже-

ния на элементы компонентов,

▼ Контроль соударений - перемещение выполняется с контролем соударений компо-

нентов.

Нужный режим выбирается с помощью группы кнопок Режимы на Панели параметров.

Автоматическое наложение сопряжений в процессе перемещения

В режиме автоматического наложения сопряжений распознаются приближающиеся

друг к другу элементы (грани, вершины, ребра) и автоматически добавляются сопряже-

ния, соответствующие форме и типу этих элементов.

При приближении компонента к другому компоненту подсвечиваются их грани, на кото-

рые могут быть наложены сопряжения. Отпустите кнопку мыши, когда грани

подсвечены, - сопряжение будет наложено автоматически.

Например, при приближении друг к другу плоских граней на них накладывается сопря-

жение Совпадение, а при приближении друг к другу цилиндрических граней - сопряже-

ние Соосность.

Контроль соударений

В режиме контроля соударений перемещение компонентов ограничено их формой и раз-

мерами: движение возможно только до «соприкосновения» с другим компонентом.

При контроле соударений учитываются только полностью загруженные компоненты.

Подробнее о типах загрузки компонентов...

Для настройки контроля соударений используются элементы Панели параметров, пред-

ставленные в таблице.

Элементы настройки режима контроля соударений

Элемент

Описание

Только перемещаемый

В процессе перемещения компонента также могут

компонент

перемещаться сопряженные с ним компоненты.

Опция позволяет выбрать компоненты для контроля

соударений: при включенной опции контролируются

столкновения только перемещаемого компонента, при

отключенной - столкновения всех одновременно

перемещаемых компонентов.

Если перемещаемый компонент не участвует в

сопряжениях, то состояние опции не имеет значения.

763

Перемещения и повороты компонентов

Элементы настройки режима контроля соударений

Элемент

Описание

Звуковой сигнал

Опция управляет подачей звукового сигнала при

столкновении компонентов.

Если опция включена, то при столкновении компонентов

раздается звуковой сигнал; если отключена - сигнал не

раздается.

Фиксация компонентов

Обзор

КОМПАС-3D позволяет зафиксировать любой компонент, вставленный в сборку, или от-

ключить его фиксацию.

Фиксация компонента делает невозможным любое перемещение этого компонента в си-

стеме координат содержащей его модели.

Первый компонент, вставленный в новую модель из файла и размещенный способом По

координатам, фиксируется автоматически. Подробнее о способах задания положения

компонента...

Рекомендуется фиксировать хотя бы один компонент модели для того, чтобы при нало-

жении сопряжений перемещение компонентов было предсказуемым.

В Дереве построения зафиксированный компонент отмечается значком

Включение и отключение фиксации возможно только для компонентов, расположенных

на первом уровне редактируемой модели. Таким образом, при работе, например, со

сборкой можно установить или отменить фиксацию компонента, входящего непосред-

ственно в эту сборку, но не в какую-либо из ее подсборок. Аналогично, при редактиро-

вании подсборки «на месте» установить или отменить фиксацию можно для компонента,

входящего в эту подсборку, а для компонента, входящего в другую подсборку или в

саму сборку - нельзя.

Включение и отключение фиксации недоступно для компонентов, являющихся экзем-

плярами массива.

Если фиксируется пара компонентов, участвующих в сопряжении, то это сопряжение ав-

томатически исключается из расчета. При наложении сопряжения на пару фиксирован-

ных компонентов оно создается сразу исключенным из расчета.

Если зафиксирован только один из сопрягаемых компонентов, сопряжение из расчета

не исключается.

Сопряжение, автоматически исключенное из расчета, нельзя включить в расчет вручную.

При отключении фиксации компонента (компонентов), участвующего в сопряжении, ав-

томатически исключенное из расчета сопряжение вновь включается в расчет. Сопряже-

ние компонентов, исключенное из расчета вручную, автоматически в расчет не включа-

ются.

765

Компоненты

Включение фиксации

Для фиксации выбранного компонента (компонентов) модели служит команда Вклю-

чить фиксацию.

Команда доступна для выделенного компонента (компонентов), если этот компонент не

имеет фиксации и находится на первом уровне редактируемой модели (т.е. вставлен не-

посредственно в саму эту модель).

Чтобы выбрать компонент, выделите любой принадлежащий ему объект в графической

области или укажите компонент в Дереве построения.

Способы вызова команды

▼ Инструментальная область: Сборка - Размещение компонентов - Включить

фиксацию

▼ Контекстное меню компонента в Дереве построения: Включить фиксацию компонен-

та

▼ Контекстное меню компонента в графической области: Включить фиксацию компо-

нента

После вызова команды выбранный компонент (компоненты) будет зафиксирован. Любое

перемещение этого компонента в системе координат модели будет невозможно.

В Дереве построения справа от пиктограммы зафиксированного компонента появится

значок

Смотрите также

Фиксация компонентов: обзор

Отключение фиксации

Для отключения фиксации выделенного компонента (компонентов) модели служит ко-

манда Включить фиксацию.

Команда доступна для выделенного компонента (компонентов), если этот компонент за-

фиксирован и находится на первом уровне редактируемой модели (т.е. вставлен непо-

средственно в саму эту модель).

Чтобы выбрать компонент, выделите любой принадлежащий ему объект в графической

области или укажите компонент в Дереве построения.

Способы вызова команды

▼ Инструментальная область: Сборка - Размещение компонентов - Отключить

фиксацию

▼ Контекстное меню компонента в Дереве построения: Отключить фиксацию компо-

нента

▼ Контекстное меню компонента в графической области: Отключить фиксацию компо-

нента

После вызова команды фиксация выбранного компонента (компонентов) будет отклю-

чена.

Смотрите также

766

Компоненты

Пример 1

После наложения сопряжения Параллельность на две грани разных компонентов сами

эти компоненты оказываются сопряженными. Положение компонентов изменяется таким

образом, что выбранные грани становятся параллельными. В дальнейшем при любом

перемещении одного из сопряженных компонентов второй автоматически переме-

щается так, чтобы параллельность граней сохранялась.

Пример 2

Два компонента были каким-либо образом установлены так, чтобы две их грани совпа-

дали. После изменения глубины выдавливания элемента, принадлежащего одному из

компонентов, грань, с которой совпадала грань другого компонента, была перемещена.

Если совпадение граней было установлено «вручную», их взаимное положение будет на-

рушено. Компонент, который не редактировался, останется на своем месте. Его вновь

придется устанавливать в нужное положение. Если же совпадение граней было достиг-

нуто путем наложения на компоненты сопряжения Совпадение, то после редактирования

одного из сопряженных компонентов и перестроения модели произойдет такое переме-

щение второго компонента, чтобы условие сопряжения не нарушалось, т.е. чтобы грани,

участвующие в сопряжении Совпадение, по-прежнему располагались в одной плоско-

сти.

Позиционирующие сопряжения могут накладываться автоматически при перемещении

компонентов. Об этом рассказано в разделе Автоматическое наложение сопряжений

в процессе перемещения. Кроме того, при создании компонента зеркальным отражени-

ем на него автоматически накладывается сопряжение Симметрия или Зависимое поло-

жение (см. раздел Автоматическое наложение сопряжений при создании компонента от-

ражением).

Сопряжения механической связи являются вспомогательными и применяются для пред-

варительной оценки и визуализации работы механизмов. К ним относятся:

▼ Вращение - вращение,

▼ Вращение - перемещение,

▼ Кулачок - толкатель.

Сопряжения обоих типов могут накладываться, редактироваться или удаляться незави-

симо друг от друга. Возможность просмотра сопряжений механической связи может

быть ограничена наличием некоторых позиционирующих сопряжений. Поэтому сопря-

жения механической связи рекомендуется создавать после позиционирующих.

После создания сопряжения в Дереве построения появляется его пиктограмма.

Если требуется просмотреть все сопряжения, наложенные на одну и ту же пару компо-

нентов, в Дереве построения включите отображение структуры модели. Данные сопря-

жения сформируют отдельную группу в разделе Сопряжения. Название группы образу-

ется из имен сопряженных компонентов.

При создании сопряжений в модели автоматически создаются переменные, соответст-

вующие параметрам этих сопряжений. Подробно о создании и использовании перемен-

ных см. раздел Работа с переменными.

768

Сопряжение компонентов

Принципы наложения сопряжений

Первоначально - сразу после вставки в модель - компонент может произвольно пере-

мещаться в ее системе координат.

В результате наложения позиционирующего сопряжения компонент теряет часть степе-

ней свободы. Например, если установить совпадение грани детали с плоскостью, то у де-

тали останется три степени свободы: две степени свободы перемещения и одна степень

свободы вращения.

Первый компонент, вставленный в модель из файла, автоматически фиксируется. При

необходимости вы можете зафиксировать любые другие компоненты, а также отменить

фиксацию любых компонентов (см. раздел Фиксация компонентов).

Рекомендуется, чтобы после наложения всех позиционирующих сопряжений компонен-

ты стали неподвижны в системе координат содержащей их модели.

Если в дальнейшем планируется наложение сопряжений механической связи, то пози-

ционирующие сопряжения нужно накладывать так, чтобы у объектов оставались необхо-

димые степени свободы.

В Дереве построения используются следующие значки, показывающие, может ли ком-

понент перемещаться в системе координат модели:

- зафиксированный компонент,

- компонент, полностью определенный позиционирующими сопряжениями, т.е. не

имеющий ни одной степени свободы в системе координат модели,

- не полностью определенный компонент.

Значок отображается перед названием компонента.

Если все компоненты, входящие в группу компонентов, ветвь одинаковых компонентов

или раздел Компоненты, имеют одинаковое состояние (или зафиксированы, или полно-

стью определены, или не полностью определены), то соответствующее обозначение до-

бавляется перед названием группы/ветви/раздела.

Кроме зафиксированных и полностью определенных компонентов, неподвижными в си-

стеме координат модели являются следующие объекты:

▼ объект, принадлежащий модели в целом, а не какому-либо из компонентов (эти объекты

находятся на первом уровне в Дереве построения),

▼ экземпляр массива.

Экземпляры массива, являющегося, в свою очередь, экземпляром другого массива, не

могут участвовать в сопряжениях.

Если из двух сопрягаемых компонентов один неподвижен, то подвижность второго ком-

понента (а следовательно, и возможность его последующего сопряжения с другими объ-

ектами) ограничивается больше, чем если бы он сопрягался со «свободным» компонен-

том.

769

Компоненты

Два неподвижных объекта сопрячь невозможно (в некоторых случаях сопряжение со-

здается и сразу отмечается как ошибочное). Например, нельзя установить совпадение

двух осей, являющихся объектами сборки, даже если они проходят через ребра или вер-

шины разных деталей. Невозможно также сопрячь объекты, принадлежащие одному и

тому же компоненту: это потребует независимого перемещения объектов внутри компо-

нента, в то время как он перемещается в системе координат модели как одно целое.

Взаимодействие сопряжений

После наложения позиционирующего сопряжения объекты автоматически перемещают-

ся так, чтобы выполнялось условие сопряжения (если оно не выполнялось до наложения

сопряжения).

После наложения сопряжения механической связи объекты остаются на своих местах

(исключение - сопряжение Кулачок - толкатель, в котором объекты, если они не со-

прикасались, автоматически приводятся в соприкосновение).

Сопряжения механической связи работают в «границах», которые определены позицио-

нирующими сопряжениями. Действие сопряжений можно проверить, перемещая компо-

нент мышью в различных направлениях. Подробнее о просмотре работы сопряжений

механической связи...

В процессе редактирования модели могут возникнуть противоречия в сопряжениях. На-

пример, может оказаться, что два позиционирующих сопряжения требуют различных

положений одного и того же компонента. В таких случаях сопряжение отмечается в Де-

реве построения как ошибочное.

Позиционирующие сопряжения могут препятствовать перемещению компонента в на-

правлении, которое определено сопряжением механической связи. В этом случае сопря-

жение механической связи не действует. Значок ошибки в Дереве построения не возни-

кает.

Позиционирующие сопряжения

Совпадение

Совпадение двух выбранных объектов устанавливается командой Совпадение.

Способы вызова команды

▼ Инструментальная область: Сборка - Размещение компонентов - Совпадение

▼ Меню: Сборка - Совпадение

Порядок действий

1. Укажите первый и второй объекты, совпадение которых требуется установить. Объекта-

ми могут быть грани, ребра, вершины, оси и т.д.

Сопрягаемые объекты можно выбрать перед вызовом команды.

770

Сопряжение компонентов

Если форма указанных объектов и имеющиеся сопряжения не препятствуют совпаде-

нию, то произойдет перестроение модели, после которого указанные объекты (или их

продолжения) будут совпадать. Наименования выбранных объектов появятся в полях

Объект 1 и Объект 2 на Панели параметров.

Совпадение систем координат двух компонентов означает совпадение одноименных

осей и плоскостей этих систем координат. Поэтому после наложения на компоненты та-

кого сопряжения они становятся неподвижны друг относительно друга. Указание систем

координат производится в Дереве построения.

2. Чтобы завершить создание сопряжения, нажмите кнопку Создать объект.

Дополнительные возможности при создании сопряжения...

Смотрите также

Общие сведения о сопряжениях

Соосность

Соосность двух выбранных объектов устанавливается командой Соосность.

Способы вызова команды

▼ Инструментальная область: Сборка - Размещение компонентов - Соосность

▼ Меню: Сборка - Соосность

Порядок действий

1. Укажите первый и второй объекты, соосность которых требуется установить. Такими

объектами могут быть оси, ребра, конические грани и т.д.

Сопрягаемые объекты можно выбрать перед вызовом команды.

Если уже имеющиеся сопряжения не препятствуют соосности указанных объектов, то

произойдет перестроение модели, после которого указанные объекты (или их продол-

жения) станут соосны. Наименования выбранных объектов появятся в полях Объект 1 и

Объект 2 на Панели параметров.

2. Чтобы завершить создание сопряжения, нажмите кнопку Создать объект.

Дополнительные возможности при создании сопряжения...

Смотрите также

Общие сведения о сопряжениях

Параллельность

Параллельность двух выбранных объектов устанавливается командой Параллель-

ность.

Способы вызова команды

▼ Инструментальная область: Сборка - Размещение компонентов - Соосность

771

Компоненты

▼ Меню: Сборка - Соосность

Порядок действий

1. Укажите первый и второй объекты, которые требуется разместить параллельно. Такими

объектами могут быть оси, ребра, грани и т.д.

Сопрягаемые объекты можно выбрать перед вызовом команды.

Если уже имеющиеся сопряжения не препятствуют параллельности указанных объектов,

то произойдет перестроение модели, после которого указанные объекты (или их продол-

жения) станут параллельны. Наименования выбранных объектов появятся в полях

Объект 1 и Объект 2 на Панели параметров.

2. Чтобы завершить создание сопряжения, нажмите кнопку Создать объект.

Дополнительные возможности при создании сопряжения...

Смотрите также

Общие сведения о сопряжениях

Перпендикулярность

Перпендикулярность двух выбранных объектов устанавливается командой Перпенди-

кулярность.

Способы вызова команды

▼ Инструментальная область: Сборка - Размещение компонентов - Перпендику-

лярность

▼ Меню: Сборка - Перпендикулярность

Порядок действий

1. Укажите первый и второй объекты, которые требуется разместить перпендикулярно.

Объектами могут быть ребра, грани, оси и т.д.

Сопрягаемые объекты можно выбрать перед вызовом команды.

Если уже имеющиеся сопряжения не препятствуют перпендикулярности выбранных

объектов, то произойдет перестроение модели, после которого указанные объекты (или

их продолжения) станут перпендикулярны. Наименования выбранных объектов появятся

в полях Объект 1 и Объект 2 на Панели параметров.

2. Чтобы завершить создание сопряжения, нажмите кнопку Создать объект.

Дополнительные возможности при создании сопряжения...

Смотрите также

Общие сведения о сопряжениях

772

Сопряжение компонентов

Расположение объектов на заданном расстоянии

Для расположения двух объектов на заданном расстоянии друг от друга используется

команда На расстоянии.

Способы вызова команды

▼ Инструментальная область: Сборка - Размещение компонентов - На расстоянии

▼ Меню: Сборка - На расстоянии

Порядок действий

1. Задайте расстояние, на котором должны располагаться сопрягаемые объекты.

▼ Если требуется сохранить исходное расстояние между объектами, включите на Панели

параметров опцию Ближайшее решение.

Расстояние и направление его измерения определятся автоматически по исходному по-

ложению объектов. Значение расстояния отобразится в поле Расстояние. Использова-

ние этого значения позволяет создать сопряжение, при котором взаимное положение

объектов совпадает с исходным или минимально отличается от него.

Примеры создания сопряжений с включенной опцией

Пример 1

В качестве исходных объектов указаны вершина и плоскость.

После наложения сопряжения положение объектов не изменится.

Пример 2

В качестве исходных объектов указаны две плоскости.

Сформируется сопряжение с использованием расстояния, на котором располагаются

плоскости. Одна из плоскостей изменит свое положение так, чтобы стать параллельной

другой плоскости. При этом система выберет ориентацию перемещаемого объекта, наи-

более близкую к исходной.

▼ Если требуется задать значение расстояния вручную, введите его в поле Расстояние.

При отключенной опции Ближайшее решение поле Расстояние доступно всегда, при

включенной - после указания сопрягаемых объектов.

Направление отсчета расстояния можно изменить на обратное, нажав кнопку Сменить

направление справа от поля Расстояние.

2. Укажите первый и второй объекты, которые требуется разместить на заданном расстоя-

нии друг от друга. Объектами могут быть грани, ребра, вершины и т.д. Наименования вы-

бранных объектов появятся в полях Объект 1 и Объект 2.

Сопрягаемые объекты можно выбрать перед вызовом команды.

Если уже имеющиеся сопряжения не препятствуют расположению выбранных объектов

на заданном расстоянии, произойдет перестроение модели, после которого это условие

будет выполняться.

3. Чтобы завершить создание сопряжения, нажмите кнопку Создать объект.

773

Компоненты

В качестве сопрягаемого объекта указана грань компонента. В качестве объекта, опреде-

ляющего ось, выбрано ребро этой грани.

После того как ось задана, один из сопрягаемых компонентов изменит свое положение

таким образом, чтобы стороны угла сопряжения были параллельны плоскости измере-

ния этого угла.

Сопрягаемые объекты можно выбрать перед вызовом команды.

Если уже имеющиеся сопряжения не препятствуют расположению выбранных объектов

под заданным углом, произойдет перестроение модели, после которого это условие бу-

дет выполняться.

4. Чтобы завершить создание сопряжения, нажмите кнопку Создать объект.

Дополнительные возможности при создании сопряжения...

Советы

▼ Значение угла сопряжения можно задать с помощью команд геометрического калькуля-

тора.

▼ Вы можете назначить допуск на значение угла. Для этого вызовите команду Допуск,

расположенную в меню параметра, или щелкните по значку

, отображаемому в поле

Угол (значок отображается в том случае, если на значение параметра назначен допуск).

Подробнее о назначении допуска...

Смотрите также

Общие сведения о сопряжениях

Касание

Касание двух выбранных объектов устанавливается командой Касание.

Способы вызова команды

▼ Инструментальная область: Сборка - Размещение компонентов - Касание

▼ Меню: Сборка - Касание

Порядок действий

1. Укажите первый и второй объекты, касание которых требуется установить. Такими объ-

ектами могут быть грани, ребра, поверхности. Наименования объектов отобразятся в по-

лях Объект 1 и Объект 2 на Панели параметров.

Сопрягаемые объекты можно выбрать перед вызовом команды.

Если уже наложенные сопряжения не препятствуют касанию выбранных объектов, то

произойдет перестроение модели, после которого указанные объекты (или их продол-

жения) будут касаться.

776

Сопряжение компонентов

Для плоской, цилиндрической, конической, незамкнутых тороидальной или сфериче-

ской грани линия или точка касания может находиться на продолжении грани.

2. После указания пары объектов автоматически определяется вид касания, его наимено-

вание отображается в поле Вид касания. Возможны следующие варианты:

▼ По окружности - совпадающие окружности располагаются в общей плоскости (в случаях

сопряжения с тором, круглым ребром и др.),

▼ По образующей - образующие сопрягаемых объектов располагаются на одной пря-

мой (в случаях сопряжения с цилиндрической, конической поверхностями),

▼ В точке - сопрягаемые объекты имеют общую точку (в случаях сопряжения со сфери-

ческой поверхностью и касания двух цилиндрических поверхностей).

Если для пары объектов существует только один вид касания (например, для прямоли-

нейного ребра и цилиндрической поверхности), изменить его невозможно. Поле Вид

касания недоступно.

Если для пары объектов возможны несколько видов касания (например, для конической

и сферической поверхностей), на Панели параметров присутствует раскрывающийся

список Вид касания. Чтобы задать вид касания, разверните список и выберите нужную

строку.

В паре сфера - тор возможен особый вид касания - в точках внешней и внутренней эк-

ваториальных окружностей тора. Этот вид касания считается касанием по окружности.

3. Если для пары объектов существует несколько вариантов сопряжения, выберите нужный

вариант с помощью кнопки Предыдущее решение или Следующее решение в груп-

пе Вариант сопряжения.

4. Чтобы завершить создание сопряжения, нажмите кнопку Создать объект.

Дополнительные возможности при создании сопряжения...

Смотрите также

Общие сведения о сопряжениях

Симметрия

Сопряжение Симметрия позволяет расположить два компонента (или компонент и

объект сборки) симметрично относительно выбранной плоскости.

Чтобы сопрячь компоненты, требуется указать принадлежащие им объекты или компо-

ненты целиком. В последнем случае доступны дополнительные параметры размещения

компонентов.

Для создания сопряжения вызовите команду Симметрия.

Способы вызова команды

▼ Инструментальная область: Сборка - Размещение компонентов - Симметрия

▼ Меню: Сборка - Симметрия

777

Компоненты

Порядок действий

1. Укажите плоскость симметрии - плоскую грань, вспомогательную или координатную

плоскость. Выбранная плоскость подсветится, а ее название появится в соответствую-

щем поле Панели параметров.

2. Укажите первый и второй объекты, которые требуется разместить симметрично. Такими

объектами могут быть точечные объекты, плоские объекты, оси, системы координат,

компоненты целиком (компоненты и системы координат указываются только в Дереве

построения модели).

Кроме того, вы можете указать цилиндрические, конические, сферические, тороидаль-

ные грани, если параметры их теоретических поверхностей совпадают, а также ребра в

форме дуг или окружностей, имеющие одинаковые радиусы.

Сопряжение может быть создано, если выбраны объекты одного типа, поэтому при вы-

боре второго объекта доступны только объекты того же типа, что и первый.

Если уже имеющиеся сопряжения не препятствуют симметрии указанных объектов, про-

изойдет перестроение модели, после которого указанные объекты будут располагаться

симметрично. Названия объектов появятся в полях Объект 1 и Объект 2.

Сопрягаемые объекты можно выбрать и перед вызовом команды.

Если среди указанных объектов есть плоскости или плоские грани, то первая из них ста-

новится плоскостью симметрии операции.

3. Если в качестве объектов сопряжения указаны компоненты, то вы можете настроить на-

правление сопряжения и параметры взаимного размещения компонентов (см. ниже).

4. Для завершения создания сопряжения нажмите кнопку Создать объект в заголовке Па-

нели параметров.

Сопряжение Симметрия создается автоматически при добавлении компонента зеркаль-

ным отражением. Оно накладывается на исходный и отраженный компоненты. Обратите

внимание на то, что данное сопряжение создается во всех случаях, кроме отражения

компонента способом Симметричное расположение компонента с размещением

по базовому компоненту. В данном случае создается сопряжение Зависимое положение.

Дополнительные возможности при создании сопряжения...

Направление сопряжения

Понятие направление сопряжения заключается в том, что один из сопрягаемых компо-

нентов (ведущий) влияет на положение другого (ведомого), ограничивая его степени

свободы.

Если в качестве сопрягаемых объектов указаны компоненты модели, можно выбрать на-

правление сопряжения. В этом случае на Панели параметров присутствует группа кнопок

Направление сопряжения. Доступны следующие варианты:

▼ Автоматически - ведущий объект определяется системой; данный вариант выбран по

умолчанию,

▼ Объект 1 ограничивает объект 2 - ведущим является первый объект сопряжения,

778

Сопряжение компонентов

▼ Объект 2 ограничивает объект 1 - ведущим является второй объект сопряжения.

Нажмите кнопку, соответствующую нужному варианту.

Если сопряжение Симметрия создано автоматически при добавлении компонента зер-

кальным отражением, то в качестве ведущего автоматически выбирается исходный ком-

понент. При этом в группе Направление сопряжения нажата кнопка Объект 1 огра-

ничивает объект 2.

Параметры размещения компонента

Если в качестве сопрягаемых объектов выбраны компоненты модели и системы коорди-

нат обоих компонентов либо правосторонние, либо левосторонние (см. раздел Право-

сторонняя и левосторонняя системы координат), то способ и параметры размещения

компонентов можно изменить. В этом случае на Панели параметров находится кнопка

Настроить

Чтобы выполнить настройку, нажмите эту кнопку. Запустится процесс настройки пара-

метров размещения компонентов.

Умолчательным способом размещения является Зеркально отразить. Вы можете вы-

брать другой способ - Симметрично расположить и настроить его параметры.

Параметры взаимного расположения компонентов сопряжения настраиваются так же,

как параметры компонента зеркального исполнения относительно компонента исходного

исполнения (см. раздел Изменение параметров отражения компонента). Доступны все

варианты задания положения, кроме варианта Положение по базовому компоненту.

При изменении параметров размещения один из компонентов сопряжения изменяет

свое положение в графической области модели. Это может быть как первый, так и вто-

рой компонент сопряжения, в зависимости от дополнительных ограничений, наложен-

ных на компоненты.

Чтобы завершить настройку, нажмите кнопку Создать объект в заголовке Панели пара-

метров. Система вернется в процесс создания сопряжения.

Смотрите также

Общие сведения о сопряжениях

Зависимое положение

Сопряжение Зависимое положение представляет собой фиксацию положения одного

компонента относительно другого. Компонент, который фиксируется, называется зави-

симым, а компонент, относительно которого выполняется фиксация, - базовым.

Если на пару компонентов наложено сопряжение Зависимое положение, то при переме-

щении любого из них другой перемещается таким образом, чтобы взаимное положение

компонентов сохранилось.

Для фиксации одного компонента относительно другого используется команда Зависи-

мое положение.

Способы вызова команды

779

Компоненты

▼ Инструментальная область: Сборка - Размещение компонентов - Зависимое по-

ложение

▼ Меню: Сборка - Зависимое положение

Порядок действий

1. Выберите зависимый компонент, указав принадлежащий ему объект в Дереве построе-

ния или в графической области модели. Наименование выбранного компонента появит-

ся в поле Зависимый компонент.

2. Аналогично выберите базовый компонент. Его наименование появится в поле Базовый

компонент.

Базовый компонент может быть полностью определен или зафиксирован в модели. В

этом случае после наложения сопряжения зависимый компонент становится полностью

определенным.

3. Если требуется, чтобы компоненты сопряжения были расположены друг относительно

друга так же, как два других компонента модели, установите переключатель По образцу

в положение I (включено).

На Панели параметров появятся элементы выбора зависимого и базового компонентов-

образцов, взаимное расположение которых будет образцом для сопрягаемых компонен-

тов. Положение зависимого компонента-образца рассчитывается относительно системы

координат базового компонента-образца, т.е. системы координат базового и зависимого

компонентов сопряжения будут располагаться друг относительно друга так же, как си-

стемы координат образцов.

Укажите зависимый и базовый компоненты-образцы. Их наименования появятся в соот-

ветствующих полях. При этом зависимый компонент сопряжения переместится таким

образом, чтобы занять положение в соответствии с образцом. Данное положение фик-

сируется относительно базового компонента сопряжения и сохраняется в случае пере-

мещения одного из сопряженных компонентов. Если перемещается один из компонен-

тов-образцов, то зависимый компонент сопряжения перемещается в соответствии с

новым образцом положения.

4. Для завершения создания сопряжения нажмите кнопку Создать объект в заголовке Па-

нели параметров.

Сопряжение Зависимое положение создается автоматически при добавлении компонен-

та зеркальным отражением, если способ отражения - Симметричное расположе-

ние компонента с размещением по базовому компоненту. При этом компонентами со-

пряжения являются компоненты, полученные зеркальным отражением, а их исходные

компоненты используются в качестве компонентов-образцов.

Дополнительные возможности при создании сопряжения...

Смотрите также

Общие сведения о сопряжениях

780

Компоненты

Сопряжения механической связи

Обзор

Сопряжение механической связи обеспечивает связь перемещений компонентов в моде-

лях механических передач, редукторов, кулачковых механизмов и других. Использова-

ние сопряжений механической связи позволяет переводить проектируемый механизм в

различные положения путем перемещения одного из компонентов. Перемещение этого

компонента приводит в движение связанные с ним другие компоненты (с учетом огра-

ничений, накладываемых позиционирующими сопряжениями).

Пример связи перемещений между деталями

При создании сопряжений необходимо учитывать следующее.

▼ Сопряжения механической связи, как и позиционирующие, накладываются на пары объ-

ектов. Возможны следующие виды сопряжений механической связи и соответствующие

им виды перемещений:

▼

Вращение - вращение. Оба объекта вращаются.

▼ Вращение - перемещение. Один объект вращается, другой - перемещается по

прямолинейной траектории.

▼ Кулачок - толкатель. Один объект (кулачок) вращается, другой (толкатель) - пе-

ремещается вдоль прямолинейной траектории с сохранением контакта кулачка и

толкателя.

▼ В модели может быть создано несколько сопряжений механической связи. Один и тот

же компонент может быть связан сопряжениями механической связи с несколькими

компонентами.

В примере, показанном на рисунке, при перемещении колеса 3 вдоль рейки 5 вращаются

колеса 1 и 2. Это обеспечивается сопряжениями Вращение - перемещение, наложен-

ными на колесо 3 - рейку 5, колесо 2 - рейку 5 и сопряжением Вращение - вращение,

наложенным на колеса 1 и 2.

Для просмотра работы сложного механизма, если не стоит задача показать движение

всех его звеньев, достаточно задать сопряжения между начальным и конечным подвиж-

ными элементами. В примере, показанном на рисунке, это могло бы быть сопряжение

782

Сопряжение компонентов

▼ соосность колеса и оси,

▼ постоянство ориентации рейки по отношению к оси колеса (это можно сделать

разными способами, например, связав прямолинейное ребро рейки с одной не-

подвижной плоскостью сопряжением На расстоянии, а с другой - сопряжением

Совпадение),

Как и в предыдущем примере, можно наложить сопряжение, препятствующее смещению

колеса вдоль оси.

Таким образом, колесо будет иметь одну степень свободы вращения вокруг своей оси, и

рейка будет иметь одну степень свободы поступательного движения.

После наложения сопряжения Вращение - перемещение вращение колеса будет при-

водить к перемещению рейки и наоборот, при перемещении рейки будет вращаться ко-

лесо.

Пример 2. Рассмотрим сопряжение между винтом и гайкой, в котором винт, вращаясь,

должен перемещать гайку.

Перед наложением сопряжения механической связи следует обеспечить:

▼

невозможность сдвига винта вдоль оси вращения,

▼

соосность винта и гайки.

Таким образом, винт будет иметь одну степень свободы вращения вокруг оси, а гайка -

две степени свободы: вращения вокруг оси и перемещения вдоль нее.

После наложения сопряжения Вращение - перемещение вращение винта будет при-

водить к перемещению гайки и наоборот, при перемещении гайки будет вращаться винт.

Винт в данном сопряжении может быть и неподвижным. Тогда гайка при перемещении

будет вращаться.

Если же и винт, и гайка будут иметь по две степени свободы (вращения и перемещения),

то корректная работа сопряжения станет невозможна.

3. Кулачок - толкатель

Рассмотрим сопряжение, в котором кулачок, вращаясь, должен перемещать толкатель

вдоль прямолинейной траектории (например, как на рисунке).

Перед наложением сопряжения механической связи следует обеспечить:

▼

неподвижность оси вращения кулачка в системе координат модели,

▼ постоянство ориентации толкателя по отношению к траектории его перемещения

(это можно сделать разными способами, например, если толкатель имеет круглое

сечение, установив соосность его с неподвижной осью).

Рабочие поверхности кулачка и толкателя автоматически приводятся в соприкосновение

после наложения сопряжения Кулачок - толкатель путем перемещения толкателя

вдоль его траектории. Нужно проследить, чтобы форма и взаиморасположение кулачка

и толкателя, а также наложенные на них сопряжения не препятствовали этому. Наклады-

вать на кулачок и толкатель сопряжение Касание не нужно.

785

Компоненты

Рекомендуется наложить на кулачок сопряжения, препятствующие его смещению вдоль

оси вращения - для сохранения контакта кулачка с толкателем.

Таким образом, кулачок будет иметь одну степень свободы вращения вокруг оси, а

толкатель - одну степень свободы поступательного движения; наличие у толкателя сте-

пени свободы вращения вокруг траектории не имеет значения.

После наложения сопряжения Кулачок - толкатель вращение кулачка будет приво-

дить к перемещению толкателя. Передача движения в обратном направлении - от тол-

кателя к кулачку - в сопряжении Кулачок - толкатель не предусмотрена.

Сопряжение Вращение - вращение

Сопряжение Вращение - вращение позволяет установить связь между вращениями двух

объектов, при которой вращение одного объекта влечет за собой вращение другого объ-

екта. Оно накладывается на два компонента или на компонент и тело в модели, необяза-

тельно находящиеся в контакте между собой.

Сопряжение служит для визуализации движения в моделях зубчатых, ременных, цеп-

ных, фрикционных передач и других.

Пример применения сопряжений вращения

Для создания сопряжения вращения служит команда Вращение - вращение.

Способы вызова команды

▼ Инструментальная область: Сборка - Размещение компонентов - Вращение -

вращение

▼ Меню: Сборка - Механические сопряжения компонентов - Вращение - вра-

щение

Порядок действий

1. Укажите первый вращающийся компонент. Его наименование появится в поле Компо-

нент группы Компонент 1 на Панели параметров.

2. Укажите ось вращения первого компонента. Ее наименование появится в поле Ось груп-

пы Компонент 1.

Объекты, доступные для указания

786

Сопряжение компонентов

▼ Прямолинейные (сегменты ломаных, координатные и вспомогательные оси, прямоли-

нейные ребра).

Осью является прямая, совпадающая с объектом.

▼ Плоские кривые (дуги, ребра в виде окружностей).

Осью является прямая, проходящая через центр указанного объекта перпендикулярно

его плоскости.

▼ Грани поверхностей вращения (цилиндрические, конические, тороидальные).

Осью является ось вращения.

При указании некоторых элементов, наряду с объектом, которому они принадлежат, ось

выбирается по умолчанию. Например, для выбора участвующей в сопряжении детали

было указано ее ребро. В поле Компонент появится наименование детали, а в поле

Ось - наименование указанного ребра.

После указания оси автоматически определяется направление вращения объекта. Это

направление обозначается круговыми стрелками в графической области.

Направление вращения можно сменить на обратное, нажав кнопку Сменить направле-

ние справа от поля Ось.

3. Аналогично укажите второй вращающийся компонент и ось его вращения. Их наимено-

вания появятся в полях Компонент и Ось группы Компонент 2.

Сопряжение невозможно наложить на пару объектов, находящихся на одной оси враще-

ния. На рисунке такими объектами являются колеса 2 и 3.

4. Задайте соотношение вращений компонентов. Для этого введите в поле Соотношение

два действительных числа, обозначающих отношение числа оборотов первого объекта к

числу оборотов второго объекта.

Введенные числа можно поменять местами, нажав кнопку Инвертировать соотноше-

ние справа от поля Соотношение.

Соотношение определяется по аналогии с передаточным числом зубчатой передачи. На-

пример, соотношение 1:2 означает, что за один оборот первого объекта второй объект

совершает 2 оборота.

Если один объект неподвижен, то расчет соотношения производится аналогично. Напри-

мер, из двух сопряженных колес одно неподвижно. В этом случае подвижное колесо со-

вершает вращение вокруг своей оси с одновременным вращением вокруг неподвижного

колеса. Соотношение равно отношению числа оборотов подвижной оси вокруг непод-

вижной к числу оборотов подвижного колеса вокруг своей оси.

Если при выборе объекта указана поверхность вращения, то ее радиус в точке указания

передается в одну из частей поля Соотношение. Обратите внимание на то, что радиус

первого объекта передается во вторую часть поля, а радиус второго объекта - в первую.

В примере, показанном на рисунке, можно наложить два сопряжения вращения - меж-

ду колесами 1 и 2 и между колесами 3 и 4.

5. Чтобы завершить создание сопряжения, нажмите кнопку Создать объект.

После создания сопряжения можно просмотреть его работу.

787

Компоненты

Смотрите также

Сопряжения механической связи: обзор

Сопряжение Вращение - перемещение

Сопряжение Вращение - перемещение позволяет установить взаимосвязь между вра-

щением одного объекта и перемещением другого. При вращении первого объекта сопря-

женный с ним второй объект перемещается вдоль прямолинейной траектории и

наоборот - перемещение второго объекта влечет поворот первого.

Сопряжение служит для визуализации работы механизмов в зубчато-реечных переда-

чах, передачах винт-гайка и других.

Пример применения сопряжения Вращение - перемещение

Для создания сопряжения служит команда Вращение - перемещение.

Способы вызова команды

▼ Инструментальная область: Сборка - Размещение компонентов - Вращение -

перемещение

▼ Меню: Сборка - Механические сопряжения компонентов - Вращение - пере-

мещение

Порядок действий

1. Укажите первый компонент. Его наименование появится в поле Компонент группы

Компонент 1 - вращение на Панели параметров.

2. Укажите ось вращения первого компонента. Ее наименование появится в поле Ось груп-

пы Компонент 1 - вращение.

Объекты, доступные для указания

▼ Прямолинейные (сегменты ломаных, координатные и вспомогательные оси, прямоли-

нейные ребра).

Осью является прямая, совпадающая с объектом.

▼ Плоские кривые (дуги, ребра в виде окружностей).

Осью является прямая, проходящая через центр указанного объекта перпендикулярно

его плоскости.

▼ Грани поверхностей вращения (цилиндрические, конические, тороидальные).

Осью является ось вращения.

788

Сопряжение компонентов

При указании некоторых элементов, наряду с объектом, которому они принадлежат, ось

выбирается по умолчанию. Например, для выбора участвующей в сопряжении детали

было указано ее ребро. В поле Компонент появится наименование детали, а в поле

Ось - наименование указанного ребра.

После указания оси вращения автоматически определяется направление вращения ком-

понента. Это направление обозначается круговыми стрелками в графической области.

Направление вращения можно сменить на обратное, нажав кнопку Сменить направле-

ние справа от поля Ось.

3. Укажите второй компонент и траекторию, задающую направление его перемещения. На-

именования выбранных объектов появятся в полях Компонент и Траектория группы

Компонент 2 - перемещение.

Объекты, доступные для указания

▼ Прямолинейные (сегменты ломаных, координатные и вспомогательные оси, прямоли-

нейные ребра).

Траекторией является прямая, совпадающая с объектом.

▼ Плоские кривые (дуги, ребра в виде окружностей).

Траекторией является прямая, проходящая через центр указанного объекта перпендику-

лярно его плоскости.

▼ Грани поверхностей вращения (цилиндрические, конические, тороидальные).

Траекторией является ось вращения.

При указании некоторых элементов, наряду с объектом, которому они принадлежат, тра-

ектория выбирается по умолчанию.

Направление перемещения объекта обозначается стрелкой в графической области. Его

можно сменить на обратное с помощью кнопки Сменить направление справа от поля

Траектория.

4. Задайте соотношение перемещений компонентов. Для этого введите в поле Соотноше-

ние два действительных числа, обозначающих отношение длины окружности единично-

го радиуса, равной 2 (мм), к линейному перемещению второго компонента.

Введенные числа можно поменять местами, нажав кнопку Инвертировать соотноше-

ние справа от поля Соотношение.

Соотношение 1:2 означает, что за один оборот первого объекта второй объект переме-

щается на 2 · 2 (мм), то есть около 13 мм.

Если один объект неподвижен, то расчет соотношения производится аналогично. Напри-

мер, рейка неподвижна, а колесо радиуса R (мм) катится по ней без скольжения. За один

оборот колеса рейка перемещается относительно центра колеса на 2R. Соотношение

перемещений равно 1:R.

Для расчета соотношения можно использовать формулу 1:(L/2).

Здесь L - расстояние в миллиметрах, на которое должен переместиться второй объект

за один оборот первого объекта.

5. Чтобы завершить создание сопряжения, нажмите кнопку Создать объект.

789

Компоненты

После создания сопряжения можно просмотреть его работу.

Смотрите также

Сопряжения механической связи: обзор

Сопряжение Кулачок - толкатель

Сопряжение Кулачок - толкатель позволяет установить взаимосвязь между перемеще-

ниями в кулачковом механизме. Кулачок совершает вращательное движение, а

толкатель - возвратно-поступательное. При этом рабочая поверхность толкателя оста-

ется в контакте с рабочей поверхностью кулачка.

Сопряжение служит для визуализации работы кулачковых механизмов и подобных им

моделей. Оно накладывается на два компонента в модели.

Объекты для сопряжения выбираются таким образом, что один из них служит кулачком,

вращающимся вокруг оси, другой - толкателем, перемещающимся вдоль прямолиней-

ной траектории. Конструкция механизма должна обеспечивать контакт кулачка и толка-

теля в пределах их рабочих поверхностей.

В качестве кулачка используется однотельная деталь. Рабочая поверхность кулачка мо-

жет состоять из одной или нескольких граней - плоских, цилиндрических, конических,

тороидальных. Кроме того, рабочая поверхность кулачка может представлять собой ли-

нейчатую поверхность, эскиз которой состоит из отрезков, дуг, дуг эллипсов, сплайнов.

Контакт между объектами обеспечивается механизмом сопряжения Кулачок - толка-

тель. Поэтому не рекомендуется накладывать на кулачок и толкатель позиционирующее

сопряжение Касание - это приведет к ошибке в сопряжении Кулачок - толкатель.

Пример применения сопряжения Кулачок - толкатель

Для создания сопряжения служит команда Кулачок - толкатель.

790

Компоненты

4. Укажите траекторию перемещения толкателя. В качестве траектории используются пря-

молинейные объекты: сегменты ломаных, оси, прямолинейные ребра. Наименование

выбранного объекта появится в поле Траектория. Фантомной стрелкой в графической

области обозначается направление перемещения толкателя.

Рабочие поверхности кулачка и толкателя приходят в контакт.

5. Чтобы завершить создание сопряжения, нажмите кнопку Создать объект.

После создания сопряжения можно просмотреть его работу.

Смотрите также

Сопряжения механической связи: обзор

Просмотр работы сопряжений

Чтобы проверить или продемонстрировать работу сопряжения, следует привести в дви-

жение один из компонентов, участвующих в сопряжении. Это движение должно выпол-

няться в соответствии с теми параметрами, которые были заданы при создании сопря-

жения. Другими словами, для вращения необходимо выбирать ось, а для

перемещения - направление, заданные при создании сопряжения. Это движение будет

инициировать перемещение сопряженного объекта - ответное перемещение. Ответное

перемещение объектов, в свою очередь, может инициировать перемещения других со-

пряженных с ними объектов и т.д.

Для просмотра работы механических сопряжений используются следующие команды:

▼ Переместить компонент,

▼ Повернуть компонент.

Инициирующее движение может являться составляющей сложного движения компо-

нента. Например, для просмотра сопряжения Вращение - перемещение можно ис-

пользовать вращение вокруг оси с помощью команды Повернуть компонент. При пе-

ремещении рейки мышью (см. рисунок) инициирующим перемещением будет являться

линейная составляющая вращения рейки. Воспринимается та линейная составляющая,

которая сонаправлена с траекторией, заданной в сопряжении.

Если движение объекта не является инициирующим и не имеет ни одной инициирующей

составляющей, то ответное движение сопряженных объектов не происходит.

В текущей модели возможен просмотр только тех сопряжений, которые наложены на

компоненты и объекты этой модели.

При просмотре сопряжений необходимо учитывать следующие обстоятельства.

▼ Позиционирующие сопряжения могут препятствовать изменению положения объектов.

▼ Чтобы вращательное движение было инициирующим, необходимо, чтобы выбранная

для выполнения команды поворота ось совпадала с заданной в сопряжении механиче-

ской связи. Если в сопряжении ось была выбрана автоматически при указании элемента

объекта, то ее следует построить, например, как вспомогательный объект.

792

Компоненты

Булевы операции над деталями

Обзор

В КОМПАС-3D можно выполнять булевы операции над деталями. Вы можете «вычитать»

друг из друга детали (в том числе локальные детали), являющиеся компонентами одной

и той же сборки, а также «склеивать» - объединять их.

В операциях вычитания и объединения могут участвовать только детали: вычесть из де-

тали подсборку или объединить деталь с подсборкой невозможно.

Булевы операции над деталями выполняются во время их редактирования в контексте

сборки.

Результат булевой операции вычитания - модификация тела детали путем удаления из

него областей пересечения с телами или компонентами других деталей. Компоненты де-

тали не модифицируются булевой операцией вычитания, даже если они пересекаются с

вычитаемыми деталями. Результат вычитания хранится в той детали, из которой вычи-

тались другие детали.

Результат булевой операции объединения - тело, объединяющее тела других деталей

или их компонентов. Этот результат записывается в новый файл детали или в новую ло-

кальную деталь.

Тело может участвовать в булевой операции только при условии, что в содержащей его

детали нет других тел.

Результат булевой операции сохраняет связь с деталями, участвовавшими в этой опера-

ции. Так, например, изменение формы вычитаемой детали приводит к изменению фор-

мы полости, получившейся в результате вычитания. Удаление из сборки детали, задей-

ствованной в булевой операции, влечет за собой удаление и этой операции.

Смотрите также

Вычитание компонентов

Объединение компонентов

Вычитание компонентов

Вычитание позволяет создать полость, имеющую форму вычитаемой детали. Обе детали

должны быть вставлены в одну сборку. Операция вычитания деталей доступна в режиме

редактирования на «месте» детали, в которой требуется сделать полость.

Вычитание выполняется с помощью команды Вычесть компоненты.

Способы вызова команды

▼ Меню: Моделирование - Вычесть компоненты

794

Булевы операции над деталями

Порядок действий

1. Укажите деталь, которую необходимо вычесть из редактируемой, в графической обла-

сти или в Дереве построения.

Название вычитаемой детали отображается в поле Компоненты на Панели параметров.

В графической области деталь подсвечивается.

Вычитание возможно, если редактируемая деталь и вычитаемые из нее детали содержат

по одному телу. Для многотельных деталей вычитание невозможно.

2. Если требуется, чтобы размеры создаваемой полости отличались от размеров вычитае-

мой детали, введите в поле Коэффициент масштабирования на Панели параметров

коэффициент линейного расширения полости в процентах. Подробнее...

3. При необходимости задайте наименование операции в секции Свойства.

4. Для завершения создания полости нажмите кнопку Создать объект.

5. Если в результате операции образуется тело из нескольких частей, то после задания па-

раметров операции запускается процесс изменения набора частей. Оставьте нужные ча-

сти модели (см. раздел Выбор частей, которые следует оставить).

В текущей детали образуется полость, имеющая заданные форму и размеры. На ветви

Дерева построения, соответствующей текущей детали, появляется пиктограмма опера-

ции вычитания компонентов и ее наименование.

Завершив создание полости, выйдите из режима редактирования на «месте».

При необходимости можно скрыть или исключить из расчета детали, использовавшиеся

для образования полости.

Смотрите также

Булевы операции над деталями: обзор

Объединение компонентов

Управление размерами полости, образованной в детали

При необходимости размеры полости, получаемой в результате вычитания деталей мож-

но увеличить или уменьшить. Для этого в поле Коэффициент масштабирования на

Панели параметров задается соответствующий коэффициент. Для увеличения размеров

полости значение коэффициента должно быть положительным, для уменьшения - от-

рицательным.

Полость увеличится по сравнению с вычитаемой деталью в (1 + k/100) раз, где k - за-

данный коэффициент. По умолчанию центром масштабирования полости является

центр габаритного параллелепипеда вычитаемой детали. Положение центра масштаби-

рования можно изменить, указав нужный точечный объект в графической области.

Объединение компонентов

Объединение деталей в сборке позволяет «склеить» две или несколько имеющихся де-

талей, получив из них одну. Например, это может потребоваться для объединения спро-

ектированных деталей в единую литую раму, исходя из возникших в процессе проекти-

795

Компоненты

рования новых технологических требований. Объединяемые детали сборки должны

пересекаться друг с другом или иметь совпадающие грани.

Создайте в сборке новую деталь с помощью команд Создать деталь или Создать ло-

кальную деталь. После перехода системы в режим редактирования на «месте» станет

доступна операция объединения деталей.

Для объединения деталей служит команда Объединить компоненты.

Способы вызова команды

▼ Меню: Моделирование - Объединить компоненты

Порядок действий

1. Укажите детали, которые необходимо объединить, в графической области или в Дереве

построения.

Названия объединяемых деталей отображаются в поле Компоненты на Панели параме-

тров. В графической области детали подсвечиваются.

Объединение деталей возможно, если каждая из них содержит по одному телу. Много-

тельные детали объединить нельзя.

2. При необходимости задайте наименование операции в секции Свойства.

3. Для завершения объединения деталей нажмите кнопку Создать объект.

В графической области появляется тело новой детали, а на ветви Дерева построения, со-

ответствующей новой детали - пиктограмма операции объединения компонентов и ее

наименование.

Завершив создание детали, отредактируйте ее, если это требуется, или выйдите из ре-

жима редактирования на «месте».

Приемы работы с полученным телом не отличаются от приемов работы с любой другой

деталью. Вы можете приклеивать и вырезать формообразующие элементы, создавать

скругления, уклоны и т.д. При необходимости можно скрыть или исключить из расчета

детали, объединением которых является новая деталь.

Булевы операции над деталями: обзор

Вычитание компонентов

Редактирование компонентов

Компоненты являются самостоятельными моделями, вставленными в текущую модель.

Чтобы изменить геометрию компонента, нужно либо открыть его в отдельном окне (см.

раздел Редактирование геометрии компонента в окне), либо перейти в режим контек-

стного редактирования этого компонента (см. раздел Редактирование геометрии компо-

нента «на месте»). После этого можно использовать любые приемы редактирования,

описанные в разделе Редактирование и удаление объектов модели.

Обратите внимание на то, что редактирование в отдельном окне доступно для компонен-

та, являющегося деталью, подсборкой или заготовкой, вставленной внешней ссылкой.

796
