Труд (технология) (с ответами). Всероссийская олимпиада школьников в Москве (2024-2025 год) - часть 32

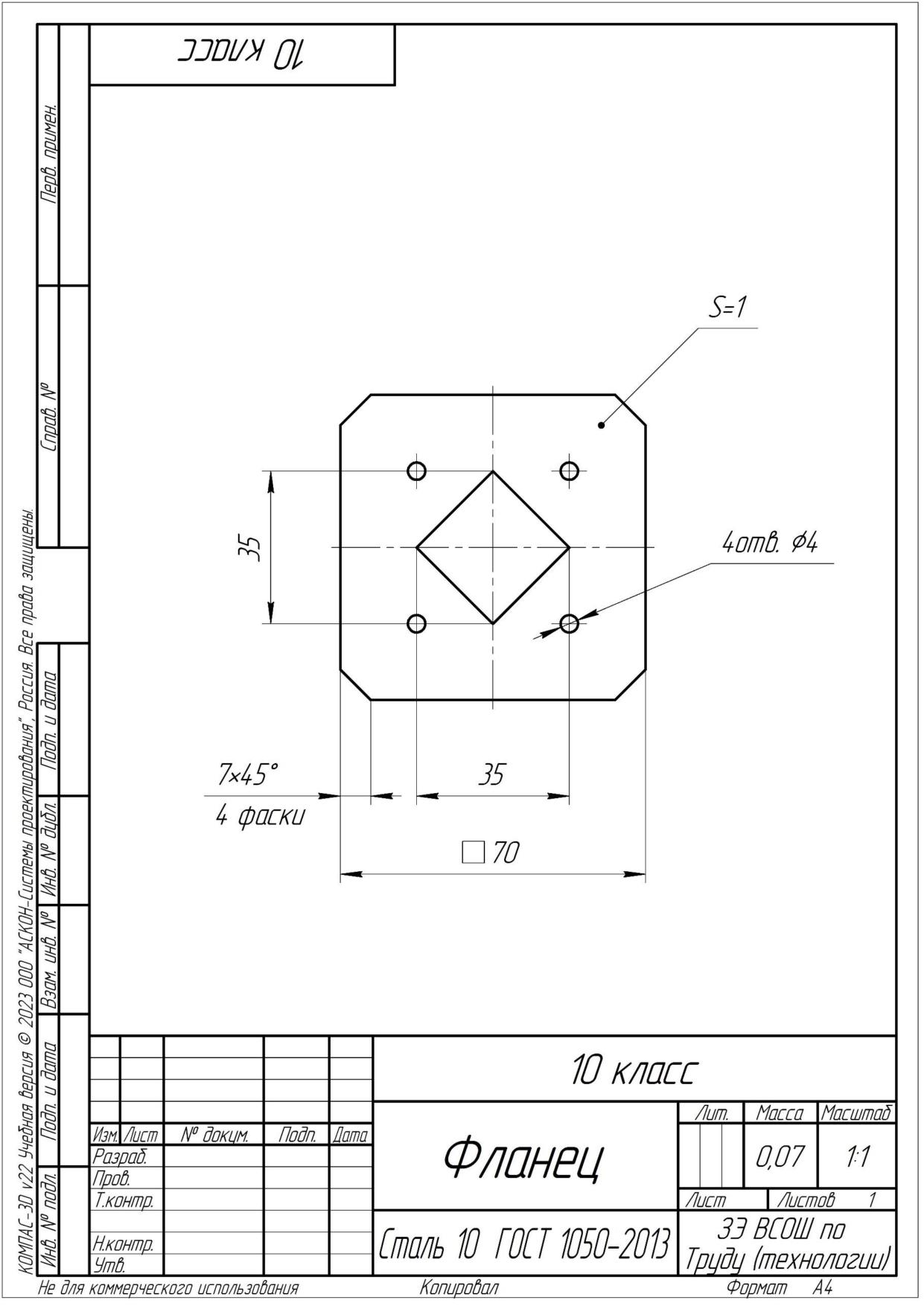

Критерии оценивания практической работы

№

Рекомендуемое

Критерии оценки

Оценка жюри

п/п

кол-во баллов

1

Организация рабочего места

3

Наличие рабочей формы (халат, головной

1.1

убор).

1

1.2

Соблюдение правил техники безопасности.

1

Соблюдение порядка на рабочем месте.

1.3

Культура труда.

1

2

Технология изготовления изделия

26

2.1

Острые кромки притуплены

2

2.2

Выдержаны габаритные размеры (по 3 баллу)

6

2.3

Выполнены скругления (по 1 баллу)

4

Расположение отверстий Ø4 мм относительно

расположения по горизонтали и вертикали (по

2.4

0,5 баллов за каждый параметр)

4

Аккуратность выполнение отверстий,

отсутствие рваных краев или серьезных

отклонений от цилиндричности отверстия (по

2.5

0,5)

2

2.6

Отверстия выполнены сверлом Ø4 мм (по 0,5)

2

2.7

Расположение квадратного отверстия

3

2.8

Размеры квадратного отверстия

3

3

Оценка технологической карты

6

3.1

Выполнена технологическая карта изделия

1

На технологической карте присутствуют

3.2

эскизы

1

На технологической карте присутствуют все

3.3

необходимые операции и переходы

1

3.4

Все операции и переходы именованы верно

1

Все инструменты и приспособления указаны

3.5

верно

1

Технология, описанная в технологической

карте, соответствует технологии изготовления

3.6

изделия

1

Итого

35

Члены жюри:

ТТТТ 10

_________________________

Практическое задание для заключительного этапа

Всероссийской олимпиады школьников по труду (технологии)

2024-2025 учебный год

(профиль «Техника, технологии и технологическое творчество»)

Механическая обработка древесины 10 класс

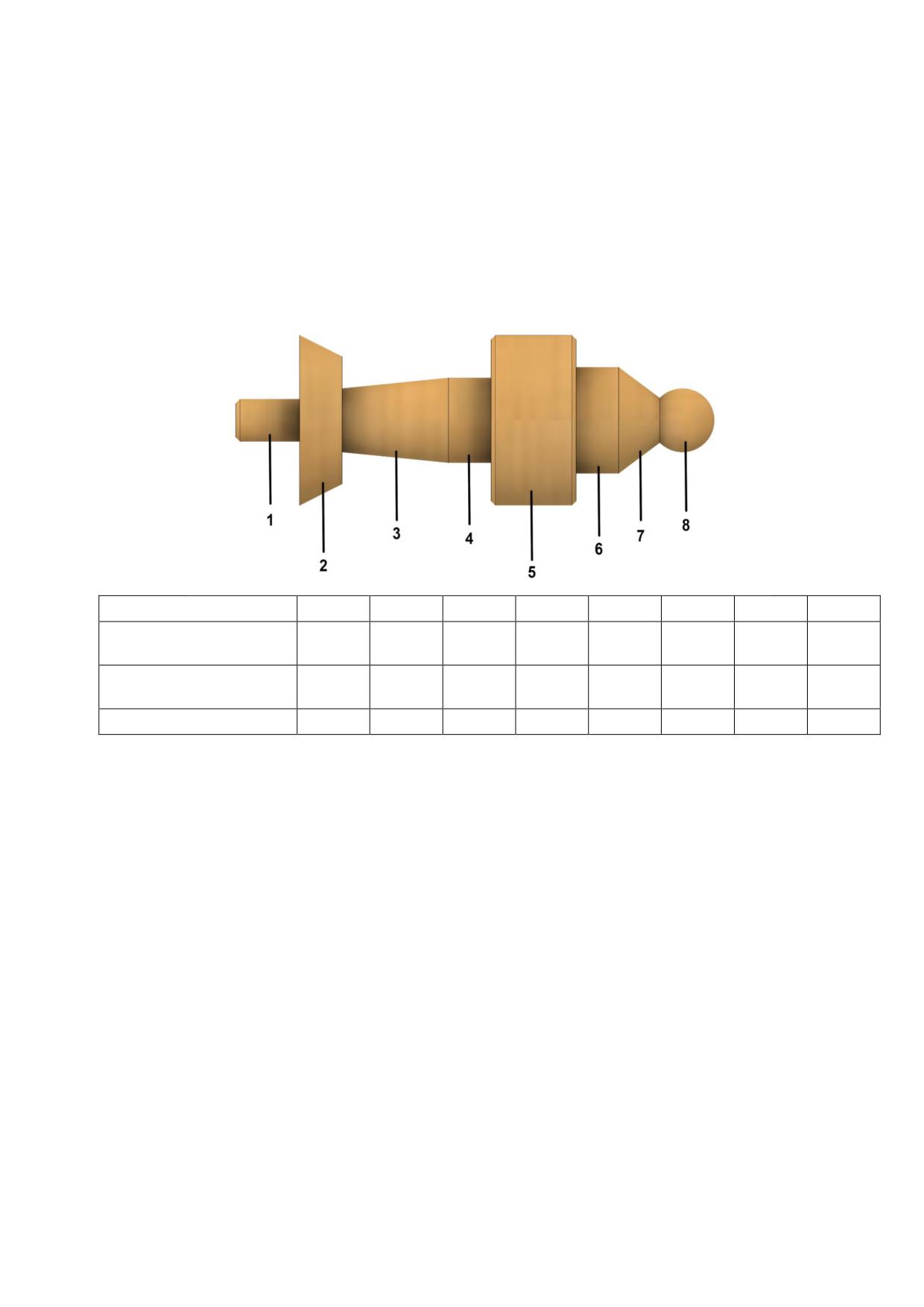

Сконструируйте и изготовьте деталь на токарном деревообрабатывающем

станке

Номер элемента

1

2

3

4

5

6

7

8

Минимальный

13

30

15

20

40

25

12

-

диаметр элемента, мм

Максимальный

13

40

20

20

40

25

25

15

диаметр элемента, мм

Длина элемента, мм

20

15

35

17

28

15

20

15

Технические задания и условия

1. В соответствии с представленным изображением детали (рис. 1) и на основе

представленных в таблице данных разработайте чертёж детали. Форму изделия,

представленную на рисунке, сохраните без изменений, на левом торце детали и на

торцах поверхности 5 выполните фаски 3 × 45°. Чертёж выполните в масштабе М 1:1.

2. Материал изготовления - сосновый или еловый или липовый или буковый

брусок, 50 × 50 мм.

3. Габаритные размеры детали: длина 165 мм, диаметр 40 ±1 мм.

4. Изготовьте деталь в соответствии с разработанным вами чертежом и с

соблюдением указанных в таблице размеров.

6. Выполните декоративную отделку изделия проточками.

7. Предельные отклонения габаритных размеров готового изделия

±

1 мм.

(Предельные допустимые отклонения диаметральных размеров каждого из элементов не

более ± 1 мм. Предельные допустимые отклонения линейных размеров каждого из

элементов не более 0,12 мм.)

8. Внешний вид изготовленного вами изделия должен соответствовать рисунку,

содержать указанное количество различных по форме поверхностей и полностью

соответствовать указанным размерным характеристикам. Всё изделие выполняется на

основе одной заготовки. Изделие состоит из одной детали.

ТТТТ 10

_________________________

Карта пооперационного контроля

Количество

№

Количество

баллов,

Критерии оценки

п/п

баллов

выставленных

членами жюри

1

Наличие рабочей формы (халат, головной убор,

1 балл

защитные очки)

2

Соблюдение правил безопасных приёмов работы

0,5 балл

3

Культура труда: порядок на рабочем месте.

0,25 балл

4

Подготовка станка и инструментов к работе

0,25 балл

5

Разработка чертежа: простановка габаритных

5 баллов

размеров, размеров конструктивных элементов

Верность указания всех диаметров деталей

1 балл

Указание линейных размеров

1 балл

Указание торцевых фасок;

1 балл

Соблюдение требований к построению

1балл

основных и размерных линий, простановке

численных значений размеров

Соответствие чертежа указанному масштабу

0,5 балла

Наличие осевой линии

0,5 балла

6

Технология изготовления изделия:

23 балл:

– размеры и форма

Форма

0,25 балл

«Элемент 1»

Длина

0,25 балл

Диаметр

0,25 балл

– размеры и форма

Форма

1 балл

«Элемент 2»

Длина

0,5 балл

Диаметр макс.

1 балл

Диаметр мин.

1 балл

– размеры и форма

Форма

0,5балла

«Элемент 3»

Длина

1 балл

диаметр макс.

1 балл

диаметр мин.

1 балл

– размеры и форма

Форма

0.5 балла

«Элемент 4»

Длина

0,5 балл

Диаметр

0,5 балл

– размеры и форма

Форма

1 балла

«Элемент 5»

Длина

1 балл

Диаметр макс

1 балл

Диаметр мин

1 балл

– размеры и форма

Форма

0.5 балла

ТТТТ 10

_________________________

Количество

№

Количество

баллов,

Критерии оценки

п/п

баллов

выставленных

членами жюри

«Элемент 6»

Длина

0,25 балл

Диаметр

0,25 балл

– размеры и форма

Форма

1 балла

«Элемент 7 »

Длина

1 балл

диаметр макс.

1 балл

диаметр мин.

1 балл

– размеры и форма

Форма

2,75 балл

«Элемент 8 »

Длина

1 балл

Диаметр

1 балл

– качество и чистота (степень шероховатости)

1 балл

обработки всех поверхностей детали

– размеры фаски на левом торце детали

0,5 балл

– размеры фаски на поверхности 5 (левая)

0,5 балл

– размеры фаски на поверхности 5 (правая)

0,5 балл

– качество и чистота обработки торца детали

0,25 балла

7

Декоративная обработка

2 балла

8

Уборка станка и рабочего места

0,25 балл

9

Время изготовления - не более 180 минут

Итого

35 баллов

Члены жюри:

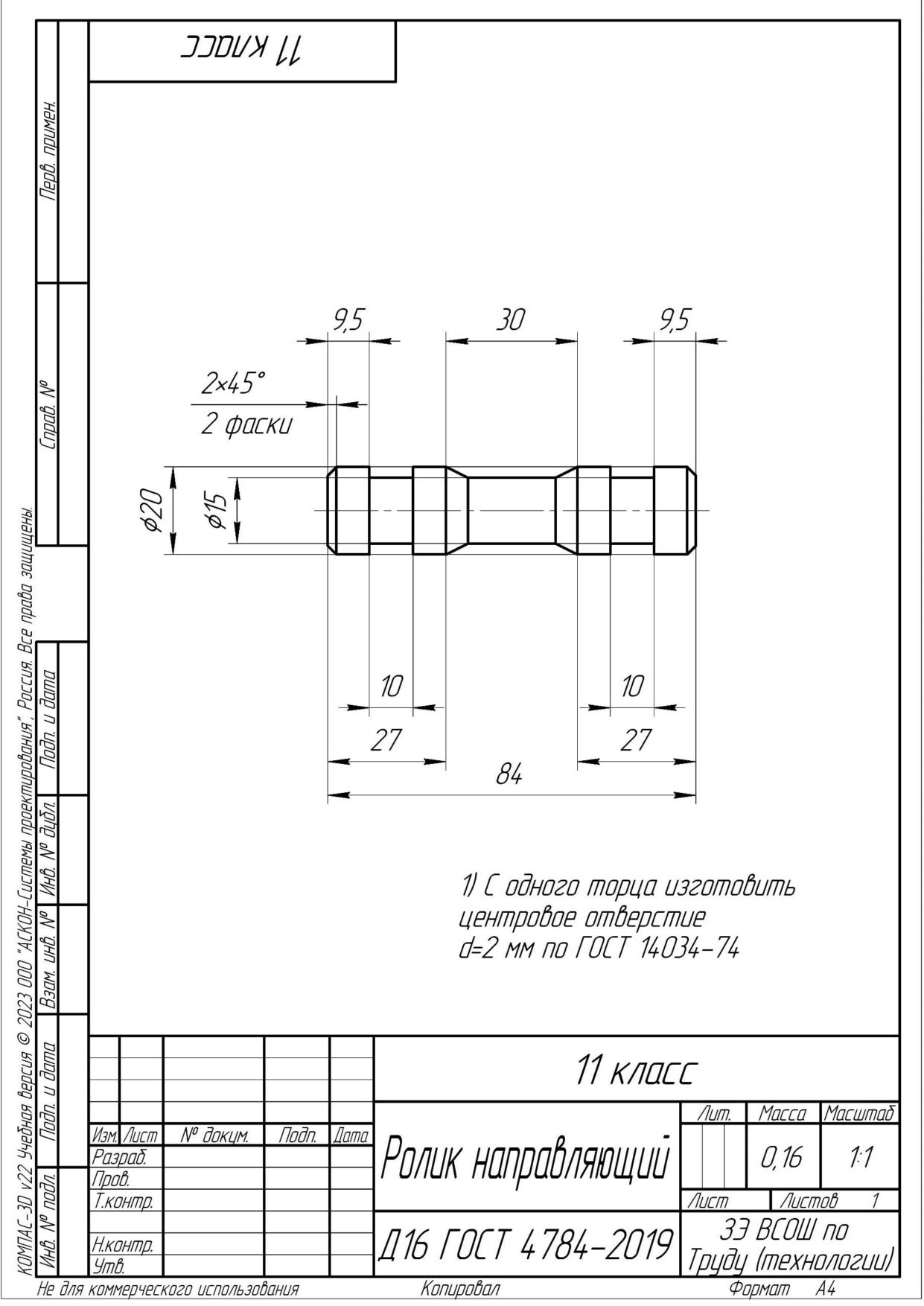

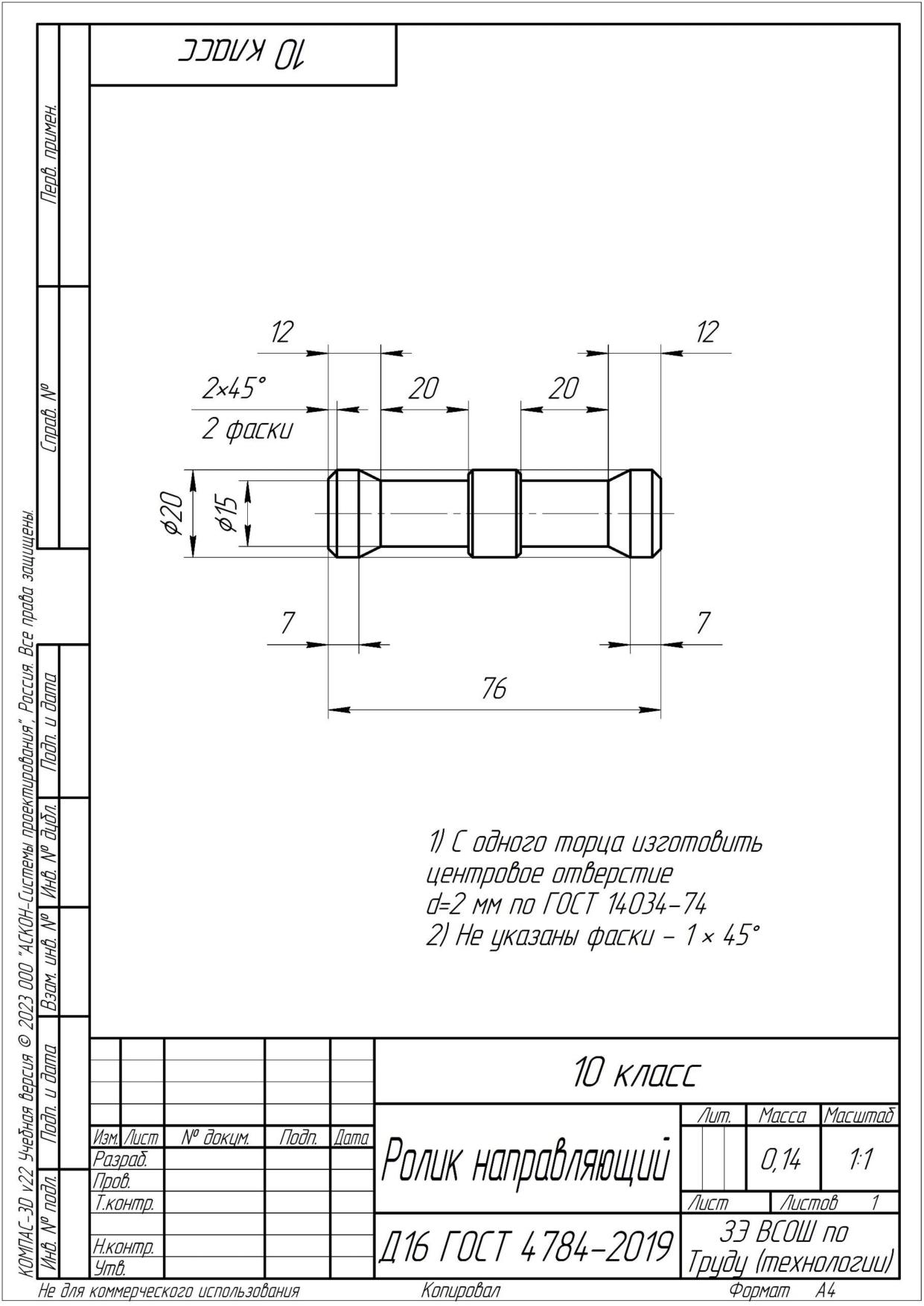

Критерии оценивания практической работы

№

Рекомендуемое

Критерии оценки

Оценка жюри

п/п

кол-во баллов

1

Организация рабочего места

4

1.1

Наличие рабочей формы (халат, головной убор).

1

1.2

Соблюдение правил техники безопасности.

1

Соблюдение порядка на рабочем месте.

1.3

Культура труда.

1

Подготовка станка, установка резцов, крепление

1.4

заготовки на станке

1

2

Технология изготовления изделия

26

Точность изготовления основных диаметров (по

2.1

1 баллу)

5

Точность изготовления цилиндрических

2.2

поверхностей (по 1 баллу)

5

2.3

Изготовлено центровочное отверстие

1

2.4

Выполнен линейный размер 12 мм (по 2 балла)

2

2.5

Длинна детали соответствует заявленной

2

2.6

Выполнен конусный переход (по 2 балла)

4

2.7

Выполнены фаски под углом 45° (по 1 баллу)

2

2.8

Выполнены проточки 20 мм (по 1 балла)

2

2.9

Отрезание заготовки

1

2.10

Все острые кромки притуплены

2

3

Оценка технологической карты

5

3.1

Выполнена технологическая карта изделия

1

На технологической карте присутствуют

3.2

правильно оформленные эскизы

1

На технологической карте присутствуют все

3.3

необходимые переходы

1

3.4

Все операции и переходы именованы верно

1

Технология, описанная в технологической карте,

3.5

соответствует технологии изготовления изделия

1

Итого

35

Члены жюри:

Для реализации схемы руководствуйтесь следующими справочными

данными:

1. Светодиоды.

 Рабочий ток: 20 ±1 мА;

 Падение напряжения светодиода: 2 В.

2. К155ЛА3

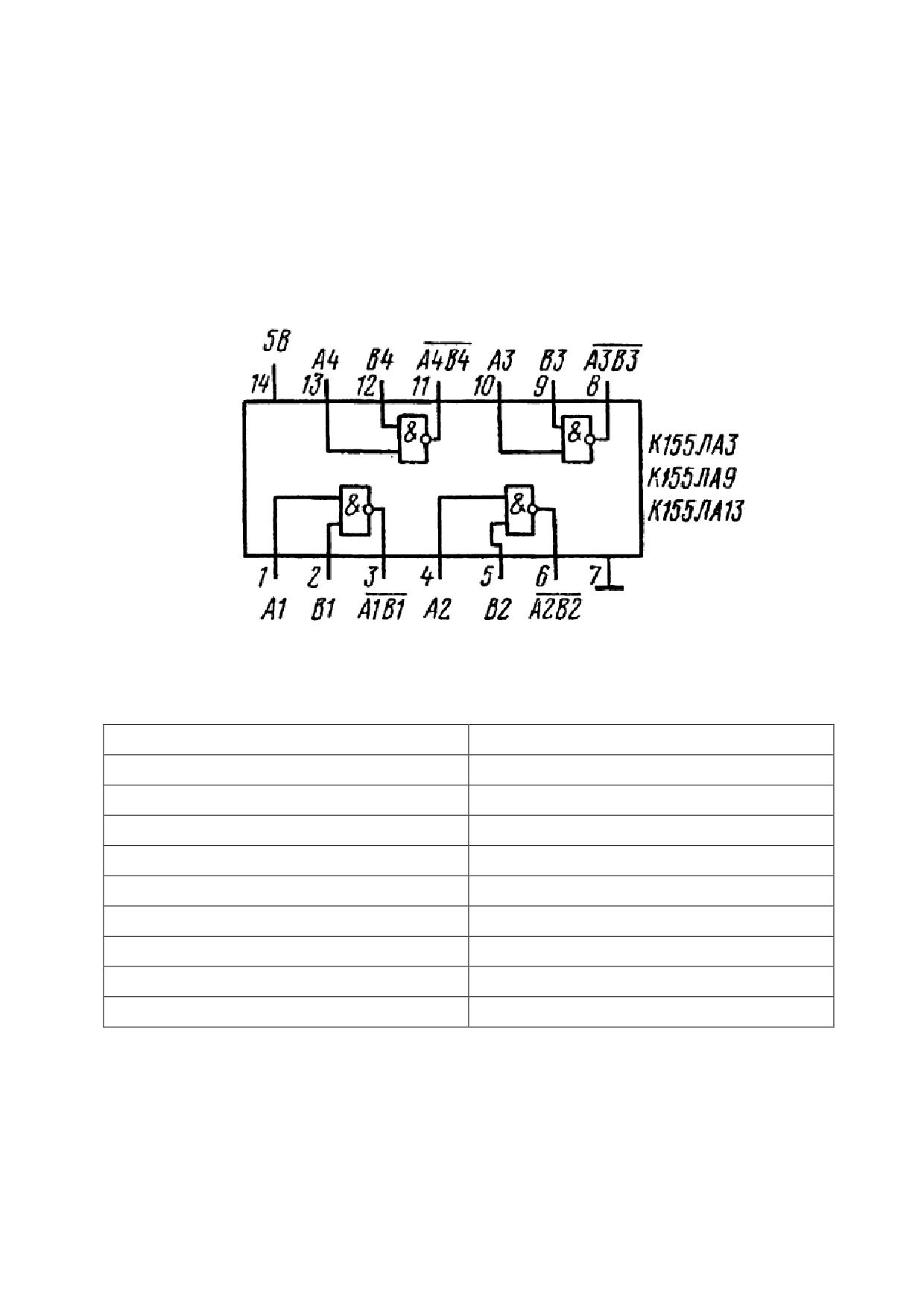

Рисунок 1- Цоколёвка К155ЛА3 по спецификации производителя

Таблица 1 - Назначение выводов

№ вывода

Назначение

1,2,4,5,9,10,12,13

входы X1-X8

3

выход Y1

6

выход Y2

7

общий

8

выход Y3

11

выход Y4

14

напряжение питания

№ вывода

Назначение

1,2,4,5,9,10,12,13

входы X1-X8

2

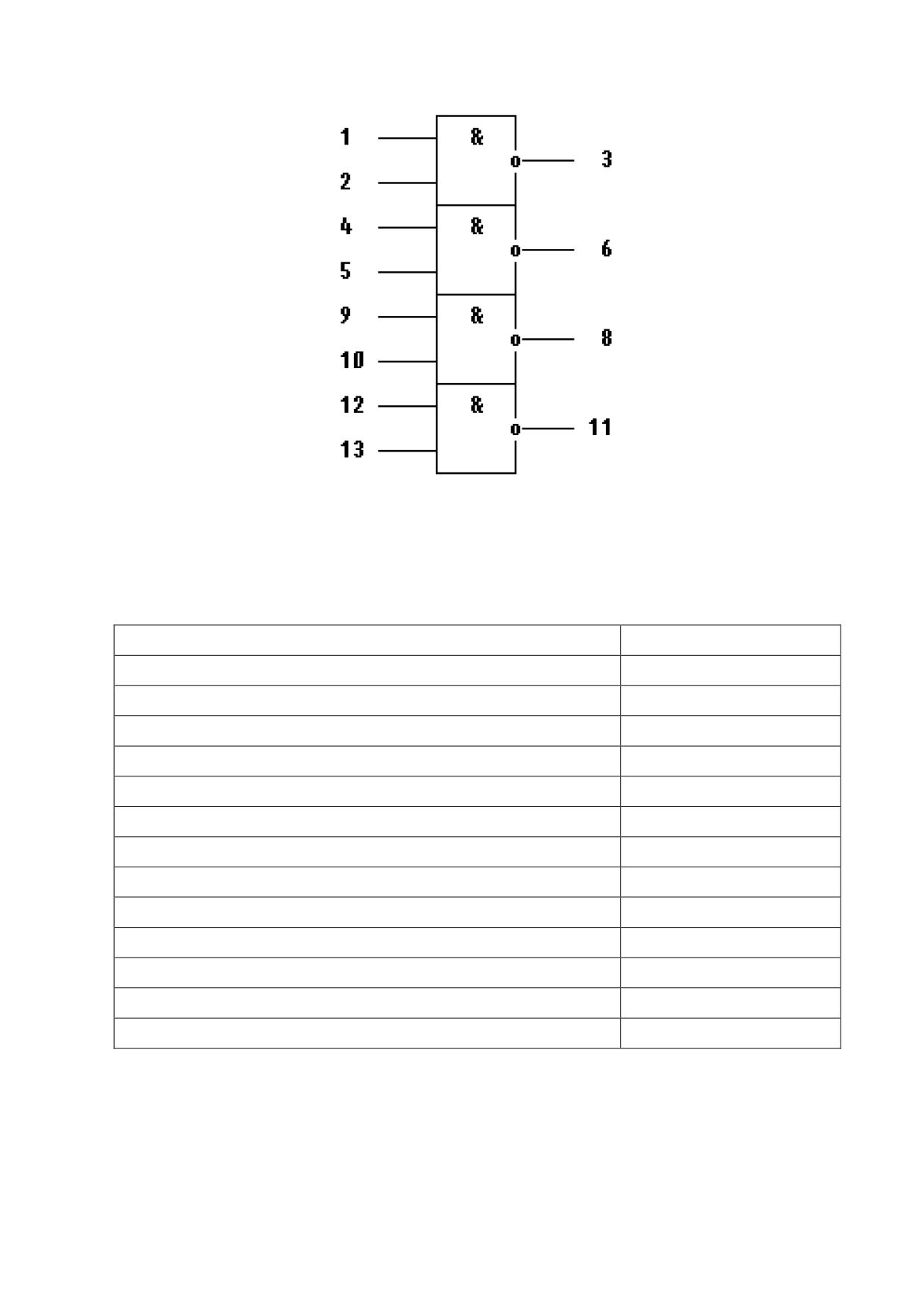

Рисунок 2 - Логическая схема К155ЛА3 по спецификации производителя

Таблица 2 - Характеристики К155ЛА3

Номинальное напряжение питания

5 В ± 5 %

Выходное напряжение низкого уровня

≤ 0,4 В

Выходное напряжение высокого уровня

≥ 2,4 В

Напряжение на антизвонном диоде

≥ -1,5 В

Входной ток низкого уровня

≤ -1,6 мА

Входной ток высокого уровня

≤ 0,04 мА

Входной пробивной ток

≤ 1 мА

Ток короткого замыкания

-18...-55 мА

Ток потребления при низком уровне выходного напряжения

≤ 22 мА

Ток потребления при высоком уровне выходного напряжения

≤ 8 мА

Потребляемая статическая мощность на один логический элемент

≤ 19,7 мВт

Время задержки распространения при включении

≤ 15 нс

Время задержки распространения при выключении

≤ 22 нс

Номинальное напряжение питания

5 В ± 5 %

3

3. Резисторы

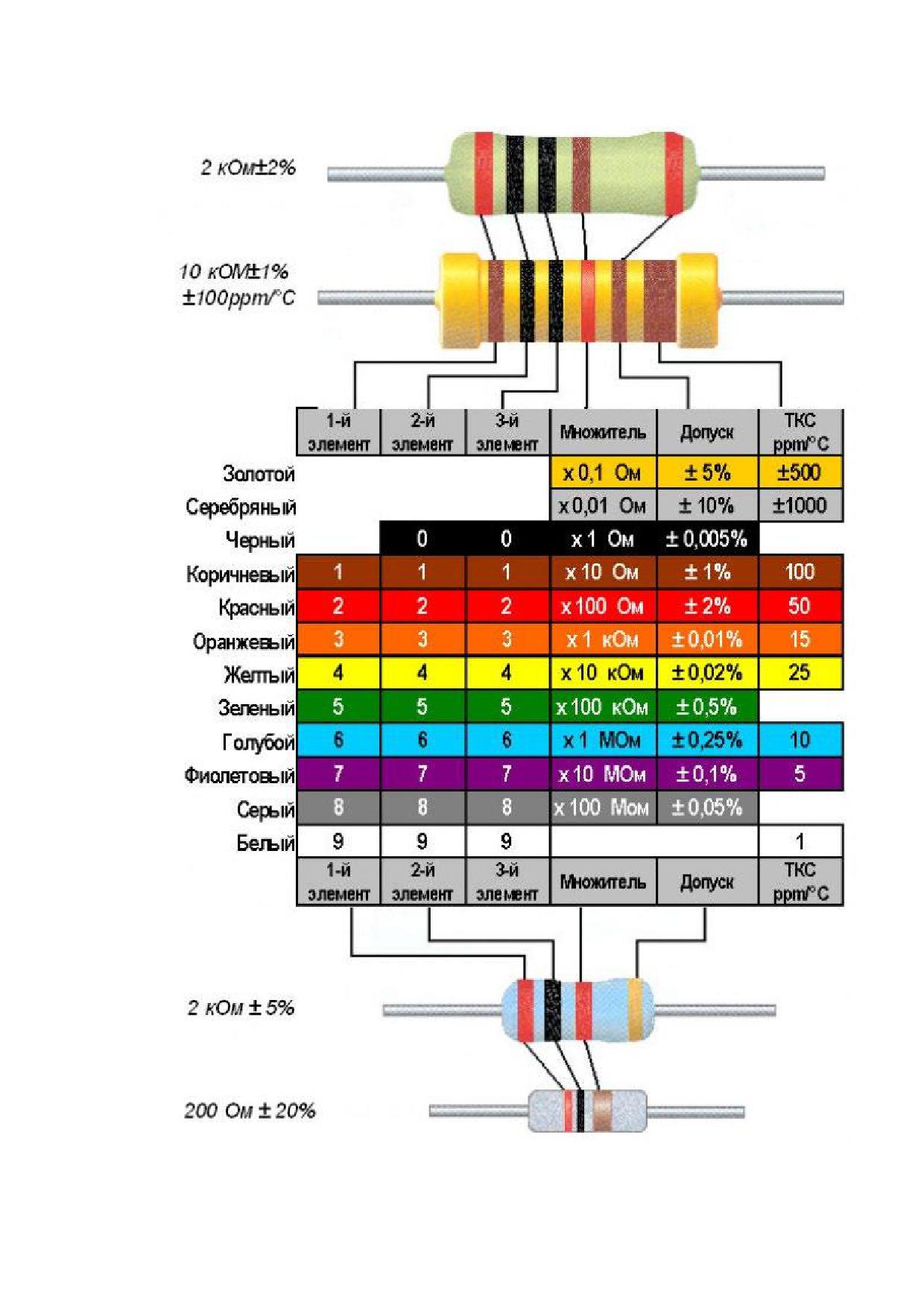

Рисунок 3 - Цветовая маркировка резисторов

4

Последовательность выполнения задания:

1.

По данным техническим условиям разработайте электрическую

принципиальную схему в САПР Компас-3D. Вы можете использовать

дополнения КОМПАС-Электрик/ КОМПАС-Электрик Express или же

прибегнуть к разработке собственных графических элементов в документе

типа «Фрагмент».

Сохраните схему в папку на рабочем столе, названием которой будет ваш

личный шифр участника. Файл схемы должен называться следующим

образом: «Схема_000000», где вместо нулей указывается шифр участника.

2.

Согласно справочным материалам подберите оптимальное напряжение

питания схемы, укажите значение напряжения питания схемы возле контакта

питания.

3.

Рассчитайте необходимое значение ограничивающих сопротивлений

для светодиодов. Расчёт и результат запишите в поле для расчетов:

5

4.

По разработанной принципиальной схеме соберите электрическую цепь

на беспаечной макетной плате.

5.

Проверив подключение, подайте необходимое питание на схему.

Протестируйте работу схемы. Заполните таблицу истинности разработанного

элемента (X₁, X₂ - входы логического элемента, Y - выход):

X₁

X₂

Y

6.

Опишите принцип работы логического элемента.

6

Материально-техническое обеспечение практической работы по

электротехнике заключительного этапа Всероссийской олимпиады

школьников по труду (технологии) 2024-2025 учебного года

(профиль «Техника, технология и техническое творчество»)

1.

Персональный компьютер с мышкой и клавиатурой, отвечающий

минимальным системным требованиям устанавливаемой версии САПР

КОМПАС-3D - 1 шт.;

2.

САПР КОМПАС-3D (версия не ниже 20.0), установленная на ПК с

дополнительно установленными дистрибутивами КОМПАС-Электрик и

КОМПАС-Электрик Express соответствующей версии - 1 шт.;

3.

Калькулятор или приложение «Калькулятор», установленное на

ПК - 1 шт.;

4.

Регулируемый лабораторный источник питания постоянного тока

с диапазоном регулирования выходного напряжения не менее 0-12 В - 1 шт.;

5.

Мультиметр (авометр) для измерения силы тока до

1 А,

напряжения до 20 В и сопротивления до 1 мОм с режимами проверки

целостности электрической цепи и проводимости диодов- 1 шт.;

6.

Лист офисной бумаги формата А4 - 2 шт.;

7.

Авторучка - 1 шт.;

8.

Карандаш средней твердости - 1 шт.;

9.

Ластик - 1 шт.;

10.

Точилка для карандашей - 1 шт.;

11.

Бокорезы малые - 1 шт.;

12.

Пинцет прямой стальной - 1 шт.;

13.

Макетная плата без пайки - 1 шт.;

14.

Соединительные провода для макетной платы - 1 набор.

Список электронных компонентов:

№

Наименование

Количество

1

К155ЛА3, 4 логических элемента "2И-НЕ" в корпусе DIP14

1

2

Светодиод красный 5 мм

3

3

Светодиод синий 5 мм

3

6

Резистор 100 Ом

4

7

Резистор 150 Ом

4

8

Резистор 240 Ом

4

9

Резистор 510 Ом

4

10

Резистор 1 кОм

4

11

Резистор 10 кОм

4

12

Переключатель

ползунковый

(движковый)

трёхвыводной

2

двухпозиционный SS-12D00-G3 или аналог, монтаж в беспаечную

макетную плату

7

Шифр участника

_______________

Критерии оценивания практической работы по электротехнике

10 класс

№

Критерии оценки

Макс.

Балл

п/п

балл

участника

1

Определение напряжения питания схемы

(1)

Напряжение питания определено корректно (да/нет)

1

2

Расчет ограничивающих сопротивлений светодиодов

(3)

Расчет ограничивающих сопротивлений светодиодов

1

представлен (да/нет)

Расчёт сопротивлений выполнен корректно (да/нет)

2

2

Разработка принципиальной схемы

(15)

Корректность

изображения

условных

графических

обозначений компонентов

4

(4 балла, снимается

1 балл за каждый некорректно

изображенный тип компонентов

0 баллов - схема не представлена)

Корректность изображения и расположения связей

компонентов,

корректная

защита

светодиодов

4

токоограничивающими резисторами

(4 балла, снимается 1 балл за каждое несоответствие

0 баллов - схема не представлена)

Выбор состояния двух логических входов микросхемы

выбирается с помощью трехпозиционных

2

переключателей, явно соединенных с шинами

логического нуля или единицы (да/нет)

На всех используемых ВХОДАХ элемента

предусмотрена визуализация логического уровня с

2

помощью светодиодов согласно ТЗ

(2 балла, снимается 1 балл за каждое несоответствие)

На всех ВЫХОДЕ элемента предусмотрена

1

визуализация логического уровня с помощью

светодиодов согласно ТЗ (да/нет)

Разработанная схема представляет собой логический

2

элемент 2И (да/нет)

4

Макетирование схемы

(10)

Корректность сборки схемы по разработанной

7

документации

(7 баллов, снимается 1 балл за каждое несоответствие)

Собранная схема демонстрирует работоспособность

3

согласно ТЗ (да/нет)

5

Заполнение таблицы истинности

(3)

Таблица истинности заполнена (да/нет)

1

Таблица истинности заполнена корректно, полученные

2

значения соответствуют фактической работе собранной

схемы (да/нет)

8

6

Объяснение принципа работы логического элемента

(3)

- Приведённое объяснение в полной мере объясняет

принцип работы логического элемента (3 балла)

- Приведённое объяснение в целом верное, но не полное

3

или содержит небольшие неточности (2 балла)

- Объяснение неверно, содержит фактические ошибки

или не представлено вовсе (0 баллов)

Итого:

35

Члены жюри:

9

ЗЭ ВсОШ по труду (технологии) 2025 ТТТТ 11 кл

Общая часть

1.

На рисунке (А) представлена лазерная трубка лазерно-гравировального

станка. Лазерная трубка внешне представляет собой колбу из стекла, которая в

свою очередь также состоит из нескольких внутренних стеклянных полостей.

Всего лазерная трубка имеет 3 стеклянных контура. Газовая смесь располагается

только в центральной колбе, которая также называется газоразрядная трубка

(рисунок Б). Контур стекла вокруг газоразрядной трубки предназначен для

протока охлаждающей жидкости. В газовой смеси используется три вида газов,

каждый из которых отвечает за решение определенной задачи. Какой газ

отвечает за выделение энергии в виде фотонов?

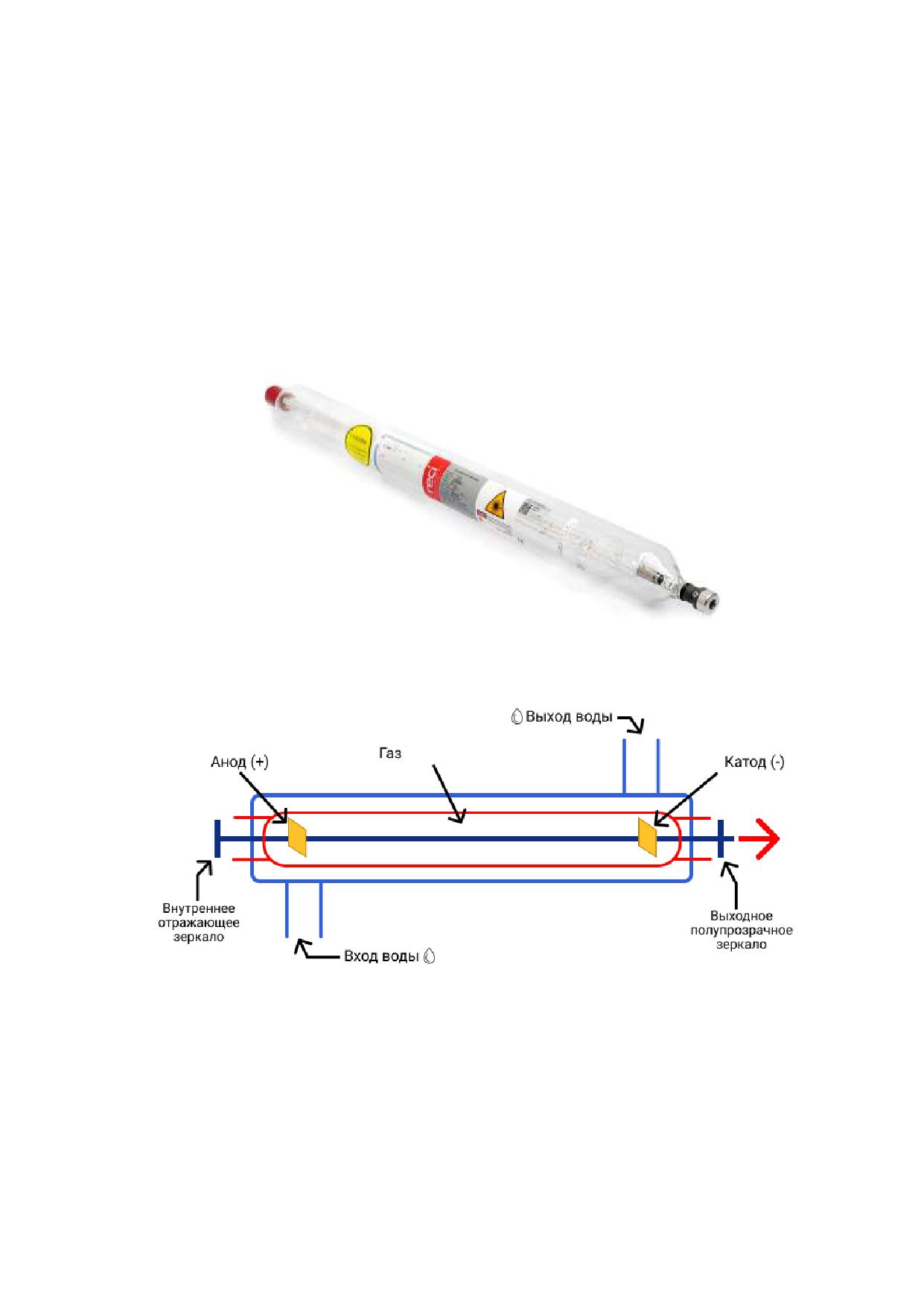

Рисунок А. Лазерная трубка.

Рисунок Б. Схема устройства лазерной трубки.

2.

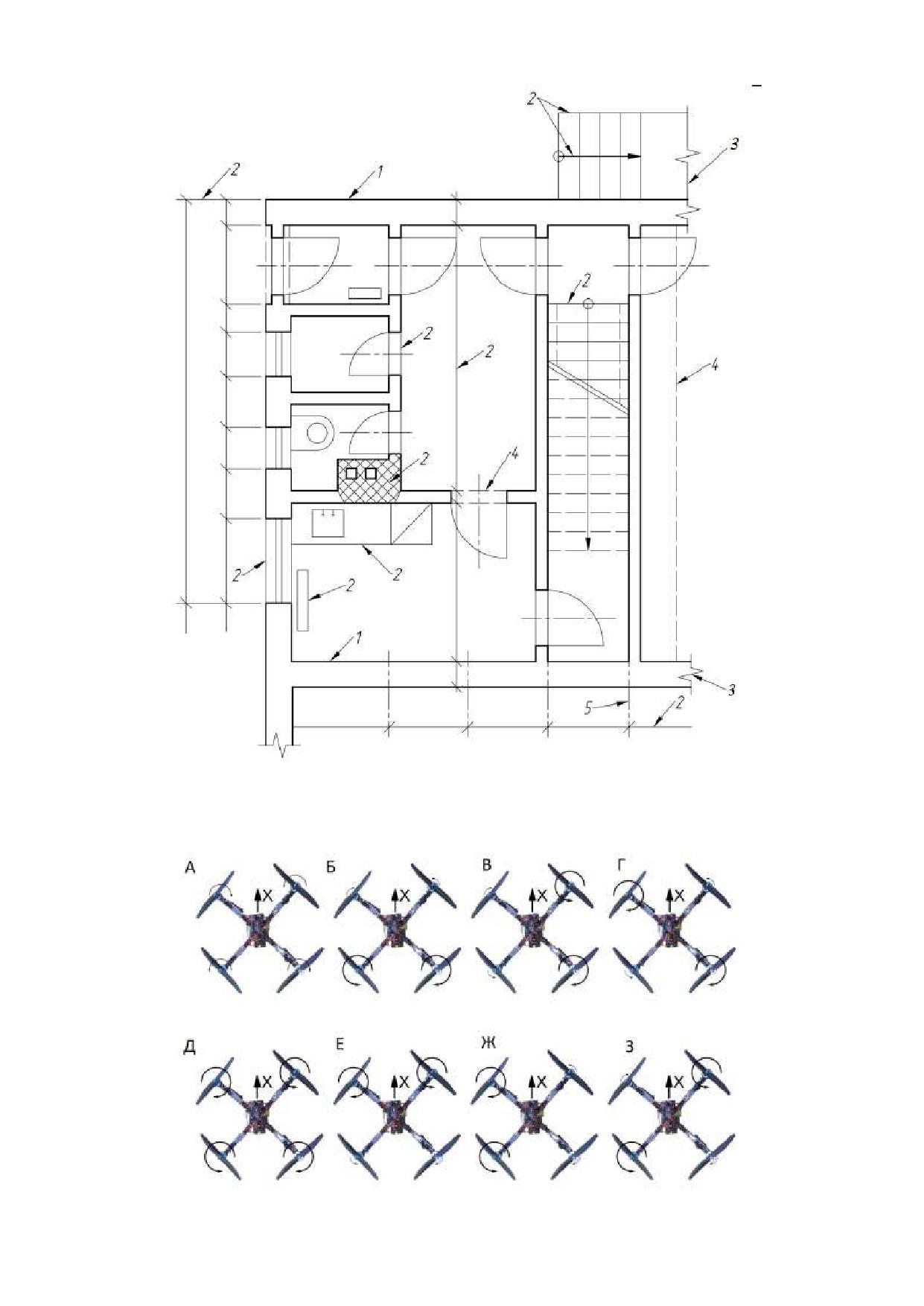

Ответьте на вопросы: Что изображено на рисунке? Укажите названия

линий, представленных на чертеже. В чём основное назначение линии номер 5?

2

ЗЭ ВсОШ по труду (технологии) 2025 ТТТТ 11 кл

3.

Выберите два изображения схемы работы винтов, при которых

квадрокоптер будет осуществлять набор высоты и выполнять движение назад.

3

ЗЭ ВсОШ по труду (технологии) 2025 ТТТТ 11 кл

4.

Для улучшения свойств металлов их соединяют в сплавы. Установите

соответствие между компонентами сплава, названием сплава и его применением.

Ответ запишите в виде сочетания цифр и букв, например: 1Аа2Бб3Вв4Гг

Компоненты

Сплав

Применение сплава

сплава

1

алюминий,

А

бронза

а

изготовления инструментов,

кремний

шестерёнок и пружин

2

железо

и

Б

константан

б

изготовление

монет,

углерод

инструментов,

столовых

приборов

3

медь и олово

В

мельхиор

в

литьё деталей в авто- и

моторостроении

4

медь и никель

Г

латунь

г

изготовление

электроизмерительных

приборов

5

медь, никель,

Д

сталь

д

изготовление деталей машин

марганец

и запорной аппаратуры

6

медь и цинк

Е

силумин

е

изготовление проводов с

повышенной механической

прочностью, пружины и

контактные

детали

для

электрических аппаратов и

приборов,

автомобильные

детали, подвижные узлы

5.

На атомной электростанции в процессе выработки электроэнергии

происходят преобразования одних видов энергии в другие. Расположите в

правильной последовательности процесс преобразования различных видов

энергии при работе АЭС.

1 - внутренняя энергия водяного пара

2 - внутренняя энергия теплоносителя

3 - кинетическая энергия паровой турбины

4 - электрическая энергия, вырабатываемая генератором

5 - энергия распада атомных ядер в реакторе

6.

Компания реализует товар собственного производства по цене 600 руб. за

единицу. Постоянные (фиксированные) расходы компании составляют 200 000

руб. Переменные расходы равны 200 руб. за единицу. Определите:

А. - точку безубыточности (самоокупаемости).

Б. - сколько компания должна реализовать дополнительно, чтобы получить

прибыль 400 000 руб.

Налоги не учитывайте. Ответ запишите целыми числами.

7.

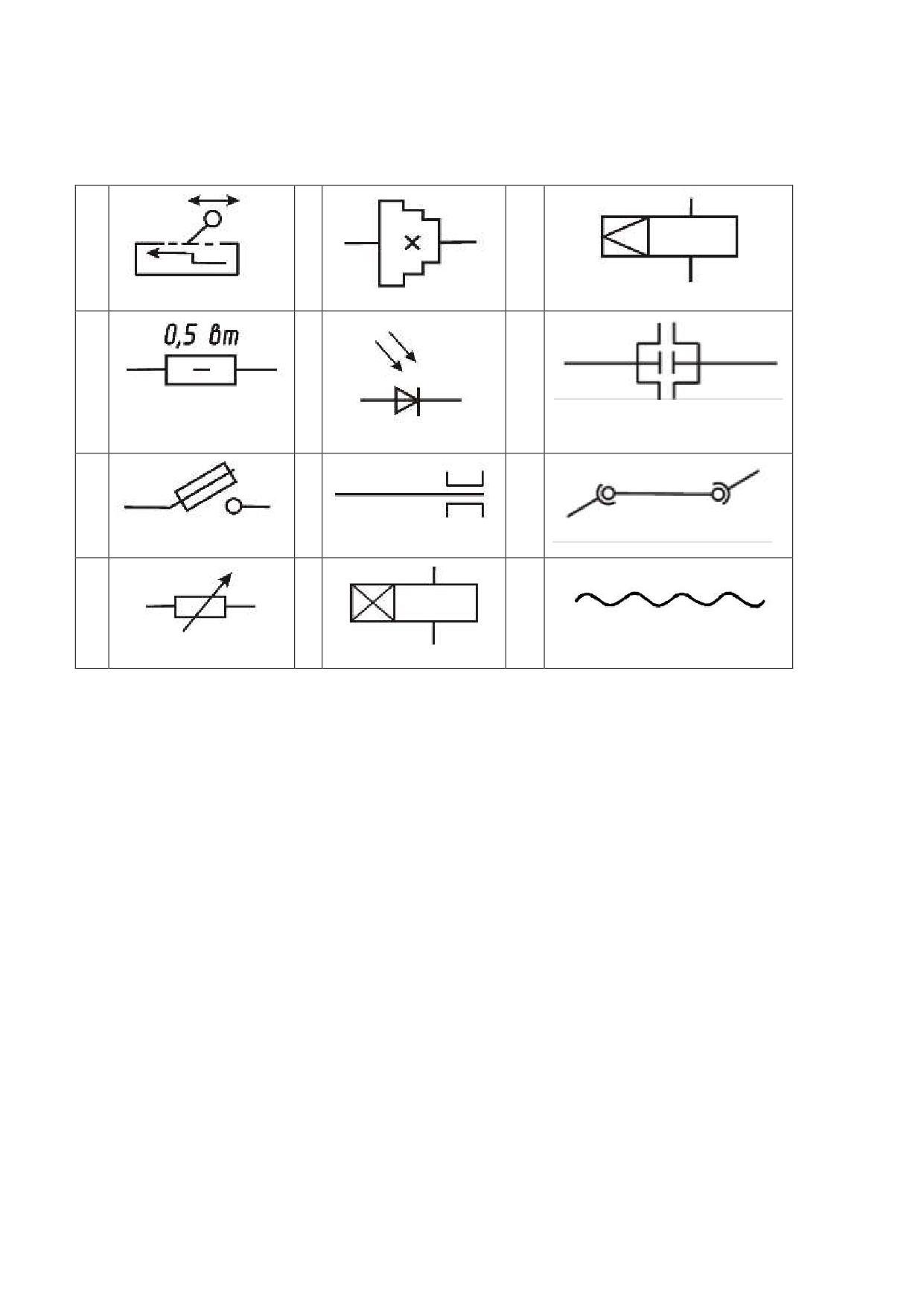

В таблице приведены пиктограммы условных обозначений деталей и узлов

механизмов и электрических компонентов согласно «ГОСТ 2.770-68 ЕСКД.

Обозначения условные графические в схемах. Элементы кинематики», «ГОСТ

2.703-2011 ЕСКД. Правила выполнения кинематических схем» и «ГОСТ 2-702-

4

ЗЭ ВсОШ по труду (технологии) 2025 ТТТТ 11 кл

2011 ЕСКД. Правила выполнения электрических схем». Определите какая из

пиктограмм относится к электротехническим компонентам, а какая к элементам

кинематики и распределите их на 2 группы.

1

5

9

2

6

10

3

7

11

4

8

12

8. Петя создал необитаемый подводный аппарат с нулевой плавучестью. Задача

аппарата собирать объекты со дна водоёма. Для этого необходимо НПА

наклониться на угол 45 градусов по тангажу против часовой стрелки вокруг

некоторого центра. Помогите Пете с расчётами, хватит ли тяги движителей

для удержания угла? Выберите все правильные утверждения. Ответ запишите

в виде последовательности цифр без пробелов, например, 3456.

1) Тяги не хватит.

2) Если поменять местами центр плавучести и центр тяжести, не

поменяется ситуация с удержанием угла.

3) Если сместить движители на высоту центра тяжести, то тяги не хватит

для удержания угла.

4) Если сместить движители на высоту центра плавучести, то тяги

станет хватать для удержания угла.

5) Если поменять местами центр плавучести и центр тяжести, это

позволит удерживать заданный угол.

6) Тяги хватит.

7) Если сместить центр тяжести в центр плавучести, то тяги двигателей

хватит.

8) При выключенных движителях НПА находится в устойчивом

равновесии.

5

ЗЭ ВсОШ по труду (технологии) 2025 ТТТТ 11 кл

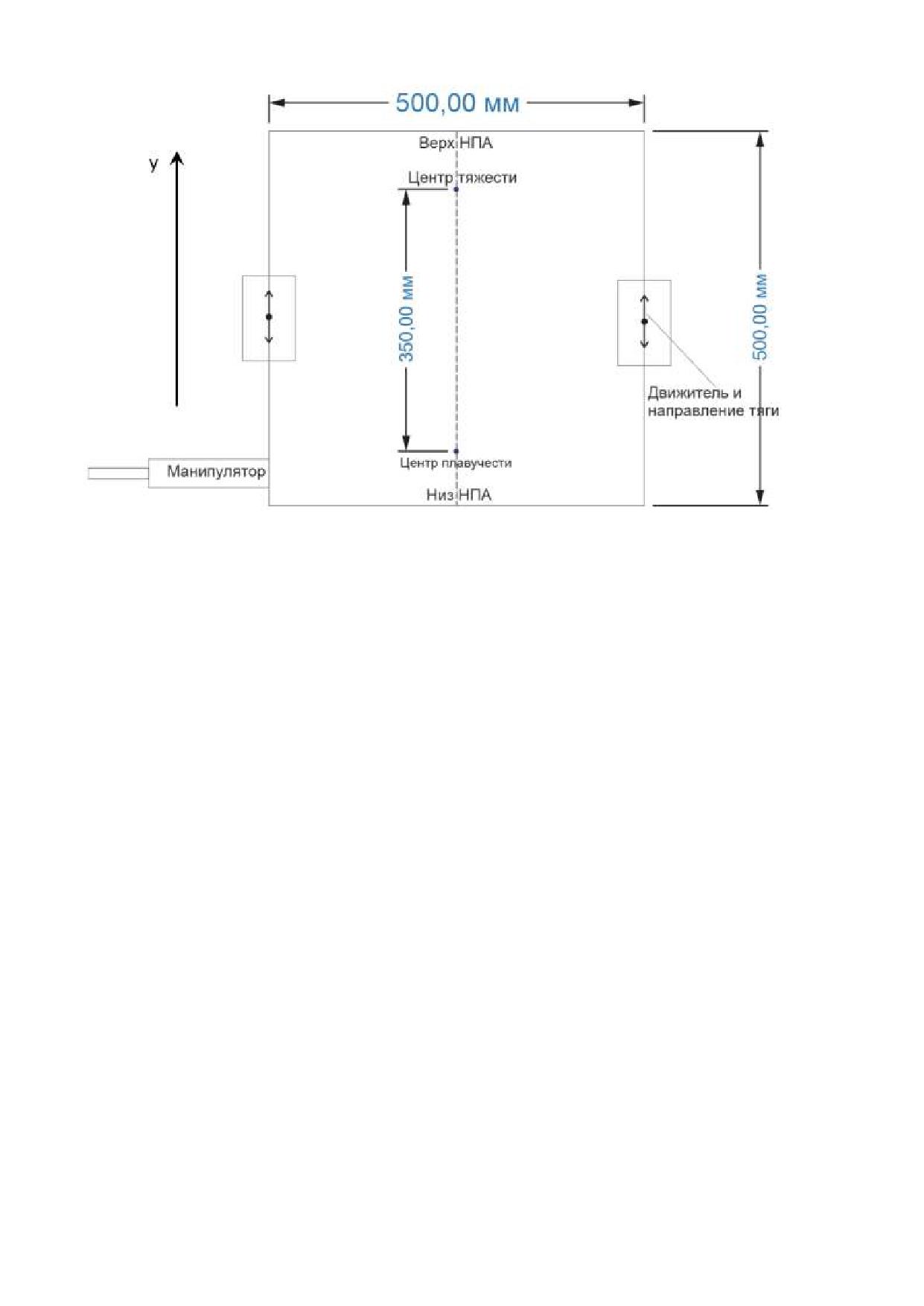

Рис. 1. Необитаемый подводный аппарат

Масса НПА - 11 кг.

Движитель. Тяга в прямом направлении (совпадает с направлением оси

y): 0,3 кгс (при номинальном напряжении). Тяга при реверсе: 0,2 кгс (при

номинальном напряжении).

1 килограмм-сила (кгс) равен 9,80665 ньютона (Н).

Центр плавучести - это местоположение внутри твердого объекта,

погруженного в жидкость, где сумма всех сил давления распределяется в

направлении, противоположном направлению силы тяжести.

Специальная часть

9. Какой технологический подход будет наиболее эффективным для достижения

высококачественной и контрастной гравировки материалов с высоким

коэффициентом отражения, таких как медь и золото? Выберите правильный

ответ. (1 б)

а.

Использование лазеров с инфракрасной длинной волны

б.

Использование лазеров с короткой длинной волны (например,

ультрафиолетовых)

в.

Использование лазеров с высокой мощностью и импульсным режимом

работы

г.

Использование лазеров с низкой мощностью и непрерывным режимом

работы

д.

Использование специальных покрытий, которые поглощают излучение

6

ЗЭ ВсОШ по труду (технологии) 2025 ТТТТ 11 кл

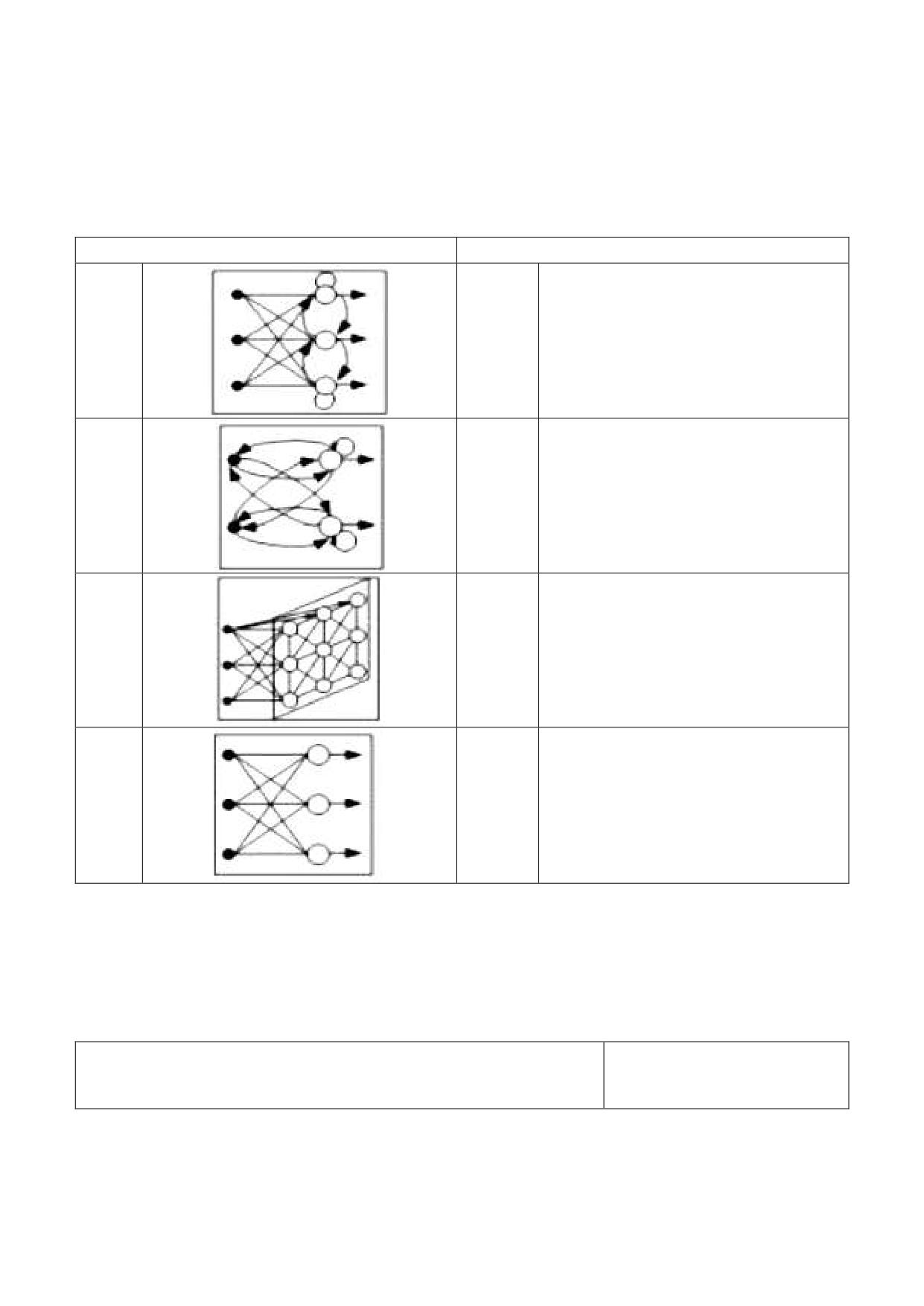

14. На рисунке представлены виды нейронной сети. Сопоставьте названия и

рисунки. Дополнительно укажите, какие сети из перечисленных относятся к

сетям прямого распространения, а что является рекуррентными сетями. Ответ

запишите. (1,5 б)

Изображение нейронной сети

Название нейронной сети

1.

а

соревновательные сети

2

б

модели ART

3

в

сети Кохонена

4

г

однослойный перцептрон

15. На рисунках представлены изображения переносных степеней подвижности

манипулятора и названия систем координат, сопоставьте их. Ответ запишите в

таблицу. (1,5 б)

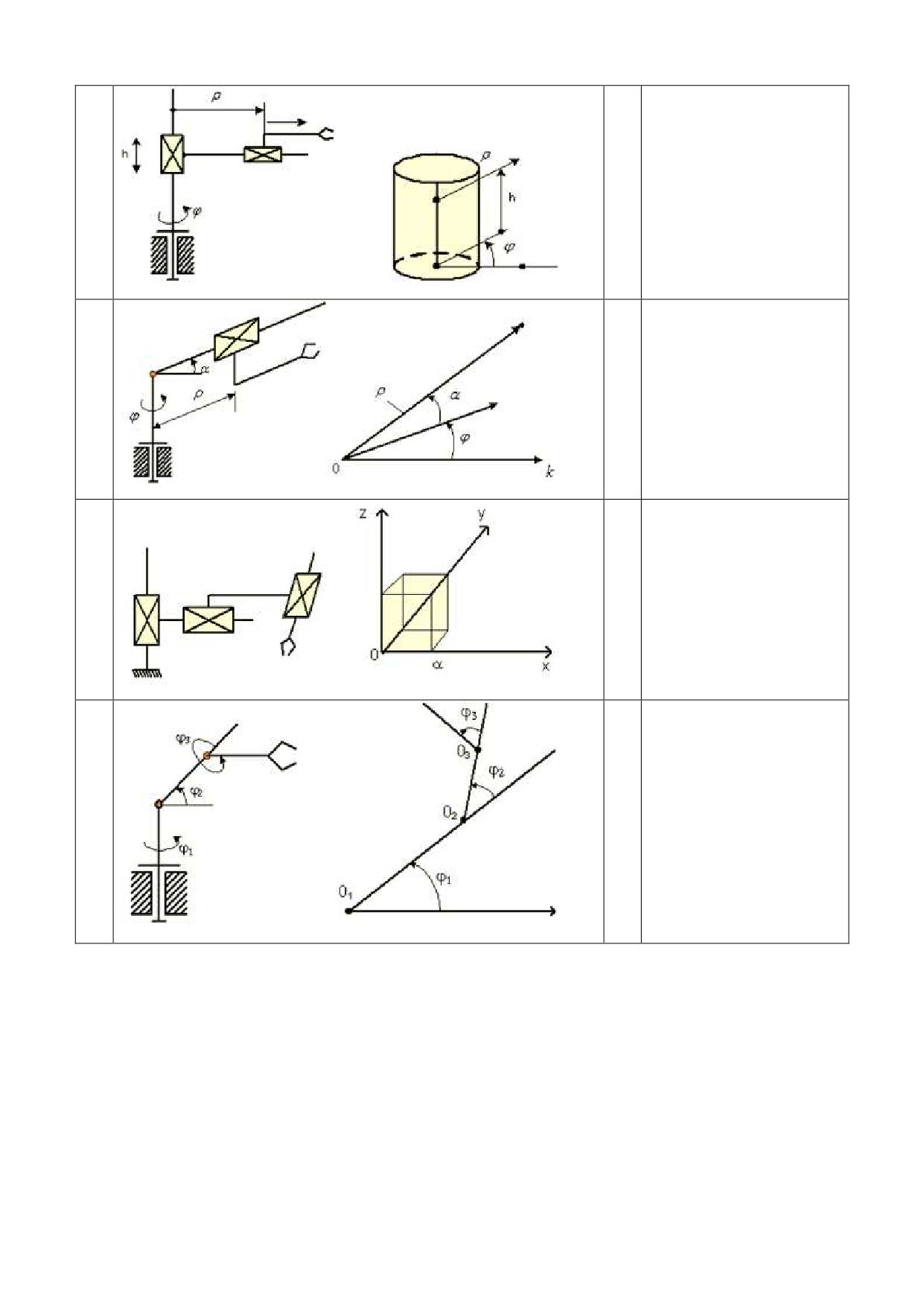

Изображения переносных степеней

Названия систем

координат

8

ЗЭ ВсОШ по труду (технологии) 2025 ТТТТ 11 кл

1.

А

Сферическая

2.

Б

Цилиндрическая

3.

В

Угловая

(ангулярная)

4.

Г

Прямоугольная

16. Из перечисленных высказываний выберите неверное. Выберите один ответ.

(1 б)

а. Композиционный материал состоит из нескольких материалов

б. В композиционном материале есть чёткая граница между фазами

в. Композиционный материал может состоять только из двух компонентов

(фаз)

г. Характеристики композита отличаются от характеристик входящих в его

состав компонентов по отдельности

9

ЗЭ ВсОШ по труду (технологии) 2025 ТТТТ 11 кл

17. Автоклав - герметичный аппарат для разнообразных операций. Основной

целью использования автоклавов для придания изделиям твердых форм

является. Выберите один ответ. (0,5 б)

а. Создание большого давления при формовании

б. Создание глубокого вакуума при формовании

в. Создание высоких температур при формовании

г. Автоматизация процесса герметизации пакета

18. В таблице приведены фактические размеры D, полученные при

изготовлении наружной цилиндрической поверхности вала в выборке,

состоящей из 5 деталей. (1,5 б)

N

D

N

D

N

D

N

D

N

D

1

39,45

2

39,15

3

40,05

4

40,45

5

39,80

Определите:

1) с какой точностью необходимо выбрать инструмент для определения

размеров детали данной выборки (ответ дать в мм.),

2) разницу (абсолютную величину) между средним и медианным

значениями данной выборки (ответ дать в мм.).

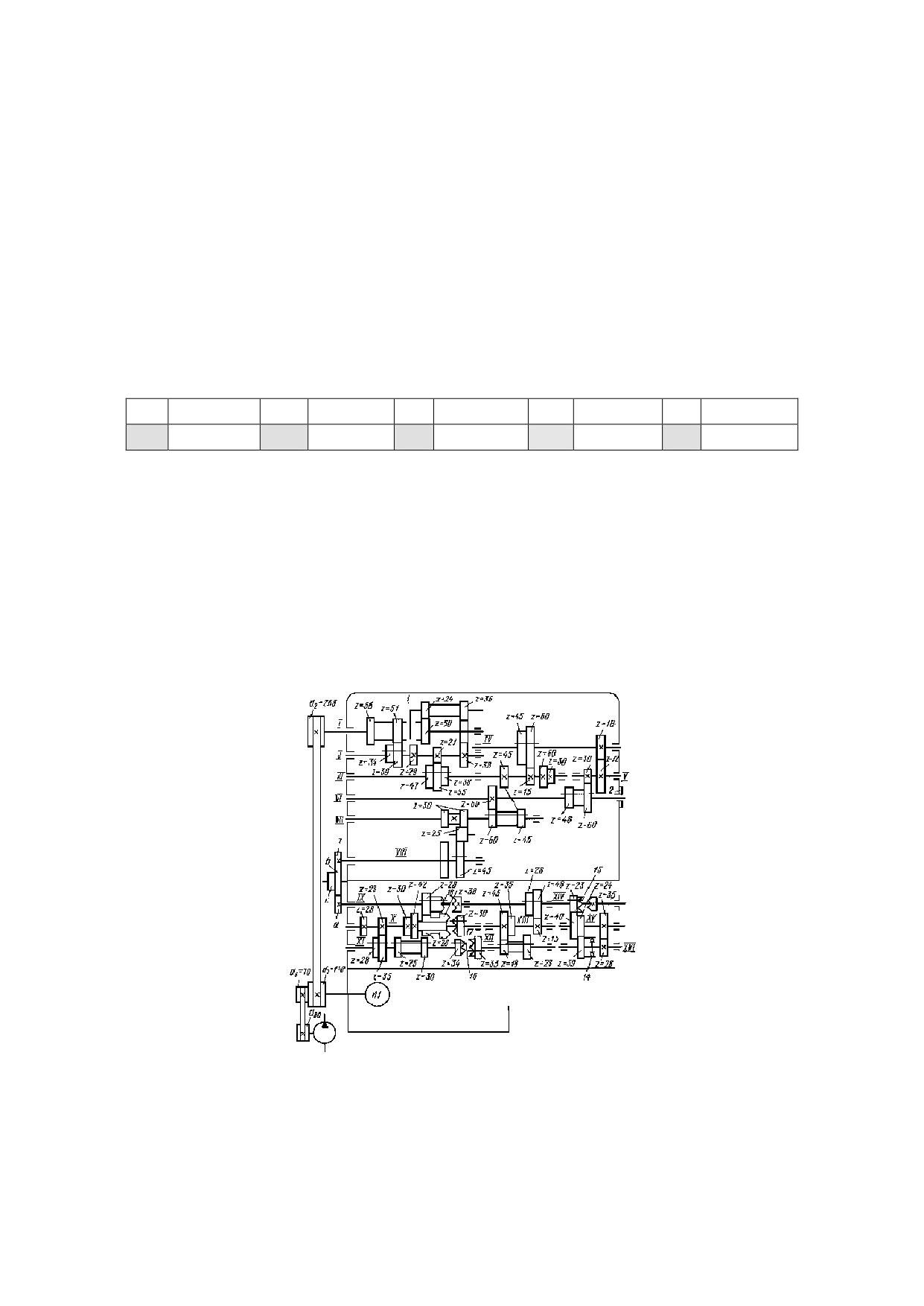

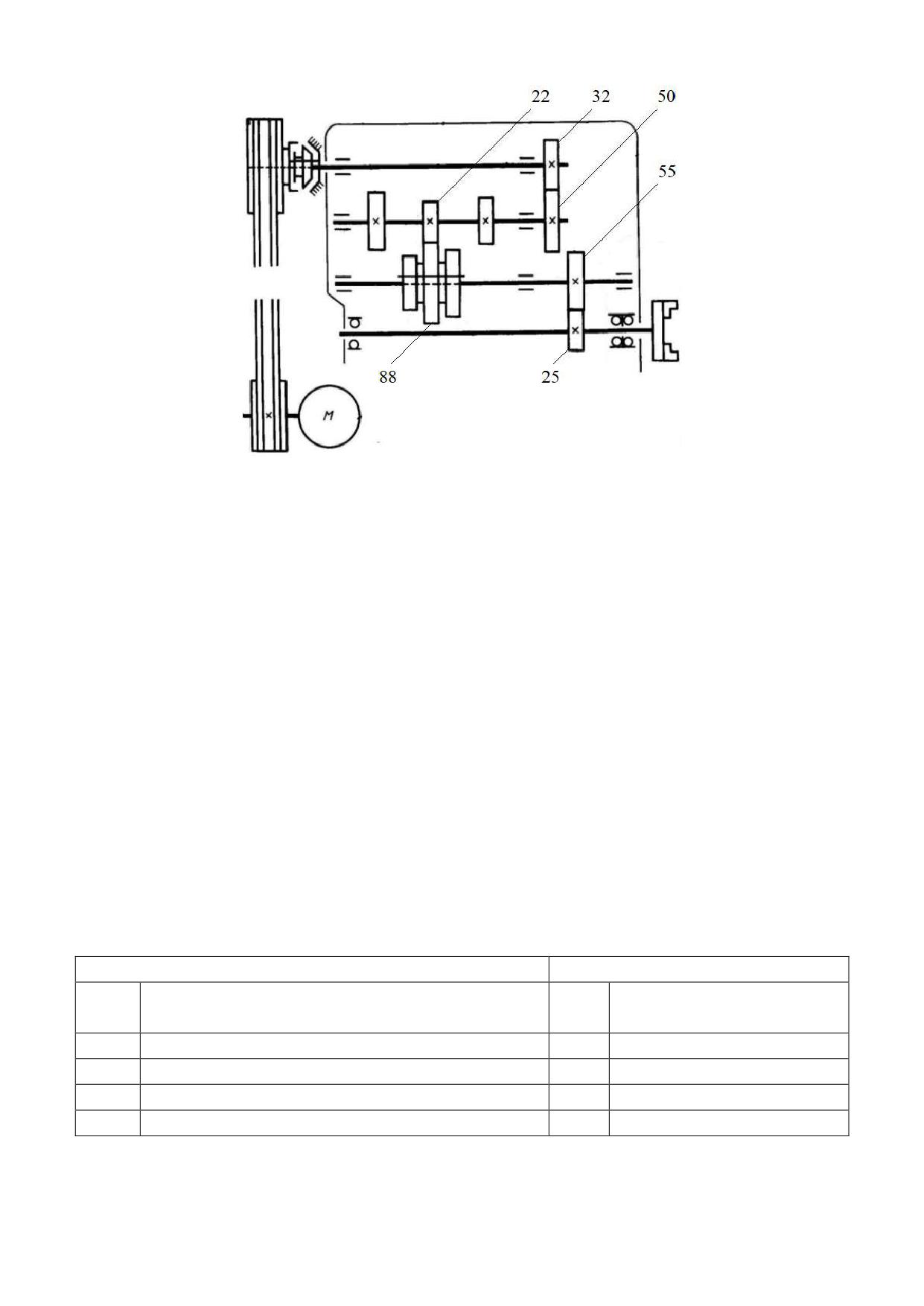

19. На рисунке представлена кинематическая схема нескольких механизмов

обрабатывающего станка. Выберите правильное название модели станка из

перечисленных. (0,5 б)

а.

СТД-120

б.

НГФ 110

в.

16К20

г.

СР6-6

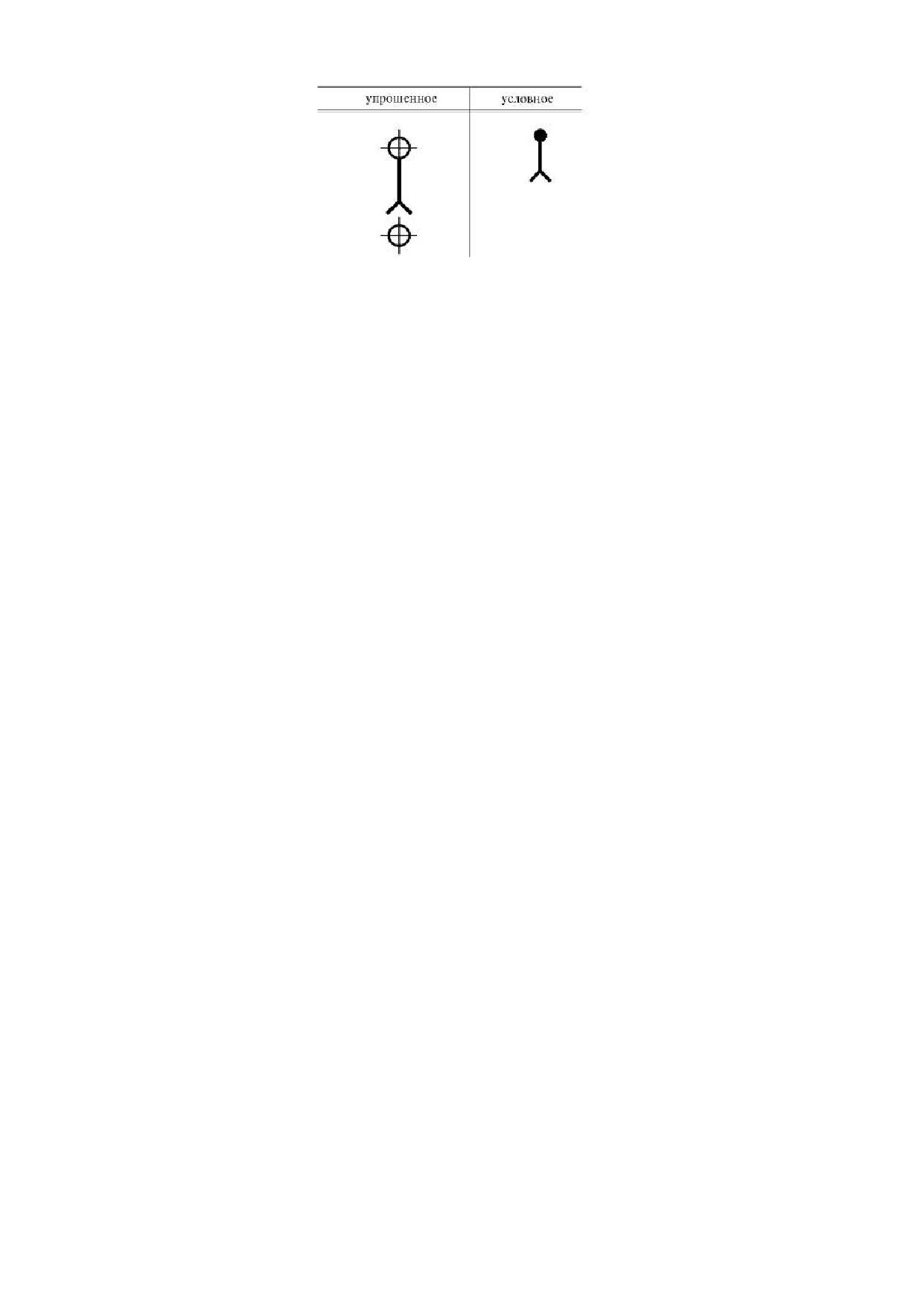

20. По упрощённому и условному изображениям (ГОСТ 2.315-68 ЕСКД)

определите наименование крепёжной детали из предложенных в списке. (1 б)

10

ЗЭ ВсОШ по труду (технологии) 2025 ТТТТ 11 кл

а. штифт,

б. шпилька,

в. шплинт,

г. шкант

21.

Напишите

название

технологии,

позволяющей

создавать

децентрализованные базы данных, в которых информация хранится в виде

цепочки блоков, связанных между собой криптографическими методами,

обеспечивая безопасность и прозрачность транзакций? Ответ запишите словом.

(1 б)

22.1 Известны плотность абсолютно сухого бревна (ρ = 470 кг/м³) и масса (m =

0,235 т).

А. - Определите объем бревна (V, м³). Ответ запишите числом в м³.

22.2 У бревна известны объем (V = должен быть рассчитан выше - задача 22.1 -

пункт «А») и длина (L = 6 000 мм).

Б. - Определите диаметр бревна (D, мм), округлив до целого числа.

23.1. В токарно-винторезном станке вал электродвигателя вращается со

скоростью (n₁) = 1450 об/мин; диаметр ведущего шкива D₁ = 142 мм.

А. - Рассчитайте скорость вращения ведомого шкива (n₂, об/мин), если у

него D₂ = 254 мм. Коэффициент проскальзывания ремня (μ) принять равным

0,95. Ответ запишите целым числом в об/мин. (0,5 б)

23.2 Известна частота вращения ведомого шкива (должна быть рассчитана

выше - задача 23.1 - пункт «А»). Передаточное отношение коробки скоростей

(i_кс) можно рассчитать по данным рисунка. (0,5 б)

11

ЗЭ ВсОШ по труду (технологии) 2025 ТТТТ 11 кл

Б. - Определите скорость вращения заготовки (шпинделя; n

шп

, об/мин).

Ответ запишите целым числом в об/мин.

23.3 Известны диаметр обрабатываемой заготовки (D = 0.114, м) и частота

вращения заготовки (шпинделя; n_шп, об/мин - должна быть рассчитана выше -

задача 23.2 - пункт «Б»).

В. - Определите скорость резания (V, м/мин) на токарно-винторезном

станке. Ответ запишите целым числом в м/мин.

24. Это рубанок с укороченным корпусом, применяемый для зачистки

древесины, имеющей задиры и свилеватость, а также для зачистки торцов. Он

имеет узкую щель и увеличенный передний угол. С помощью него выполняют

чистое строгание.

Как называется этот инструмент? Вставьте буквы в пустые клетки, чтобы

образовалось слово. (0,5 б)

25. Кем и в каком году был предложен термин «нанотехнологии» Выберите

правильный ответ в каждом столбце? (0,5 б)

I

II

1

Ричард Смолли, Роберт Кёрл и Гарольд

а

1974

Крото

2

Норио Танигучи

б

1985

3

Ричард Фейнман

в

1966

4

Рассел Янг

г

1959

5

Суммио Идзима

д

1991

12

7. ОТВЕТ (1 балл):

Электротехнические компоненты

Элементы кинематики

2,3,4,6,8,9

1,5,7,10,11,12

8. ОТВЕТ(2 балла): 1237

Решение

Если бы движители находились на одной горизонтали с центром плавучести,

то они создавали бы момент

≈ (0,3 + 0,2) ⋅ 9,8 ⋅ 0,25 ≈ 1,225 Нм

При смещении движителей увеличивается длина рычага, при этом момент

увеличится менее чем в два раза. Момент, необходимый для удержания НПА

(в условиях п.1-7) необходим момент ≈ 11 ⋅ 9.8 ⋅ 0,3 ⋅ sin 45^о ≈ 26,7 Нм. Т.е.

тяги в любом случае не будет хватать. Поэтому п.1-3 верны, п.4-6 не верны,

п.7 верен.

При выключенных движителях НПА находится в состоянии Неустойчивого

равновесия, т.к. центр плавучести ниже центра тяжести, т.е. п.8 неверен.

Специальная часть

9. Ответ: Использование специальных покрытий, которые поглощают

излучение

10. Ответ: Атомно-силовая микроскопия (АСМ), Сканирующая электронная

микроскопия (СЭМ), Ближнепольная оптическая микроскопия

11. Ответ: СBN с многослойным покрытием

12. Ответ: PA, PA12, Металлические порошки, Керамические порошки

13. Ответ: Ан-225 «Мрия»

14.

1

2

3

4

а

б

в

г

15.

1

2

3

4

Б

А

Г

В

16. Ответ: Композиционный материал может состоять только из двух

компонентов (фаз)

17. Ответ: Создание большого давления при формовании

18. Ответ: 1- 0,01 мм

___2 - 0,02 мм

19. Ответ: 16К20

20. Ответ: Шплинт

21. Ответ:

Б

Л

О

К

Ч

Е

Й

Н

22. ОТВЕТ:

А - 0,5

Из формулы плотности ρ = m/V получаем V = m/ρ.

V = 235 (кг) / 470 (кг/м³) = 0,5 м³.

Б - 326

Участник может представить решение с использованием любой из двух

формул:

V = πD²L/4 (1) или V = πR2L

(2).

Из первой формулы: D² = (V4) / (πL)  D = (V4) / (πL)^1/2

D = (0,54) / (3,146)^1/2 = 0,3258 (м) = 326 (мм)

Из второй формулы: R² = V / (πL)  R = V / (πL)^1/2. D = R2.

R =  0,5 / (3,146)^1/2 = 0,1629 (м) = 163 (мм). D = 1632 = 326 (мм)

23. ОТВЕТ:

А - __770__;

Б - __271__;

В - __97__.

Решение:

А. - используем формулу n₂ = n₁  (D₁ / D₂)  μ = 1450 × (254/142) ×

0,95 = 770 об/мин

Б. - используем формулу n_шп = n₁  (D₂ / D₁)  i_кс  μ = n₂  i_кс = 770 ×

(32/50) × (22/88) × (55/25) = 770 × (32/50) × (22/88) × (55/25) = 770 × 0,64 ×

0,25 × 2,2 = 271 об/мин

В. - Формула скорости резания V (м/мин) = πDn/1000.

V = 3,140,114271 = 97 (м/мин).

24. ОТВЕТ:

Ш

Л

И

Ф

Т

И

К

25. ОТВЕТ:

I

II

Норио Танигучи

1974

ТТТТ11

Техническое задание

1.

Разработайте дизайн-проект современной детской игрушки «Трактор с

прицепом» (лист 1, стр. 3). Выполните наглядное изображение проектируемого

изделия (аксонометрическая проекция) «от руки». Прототип изделия показан на

рисунке. (2 балла).

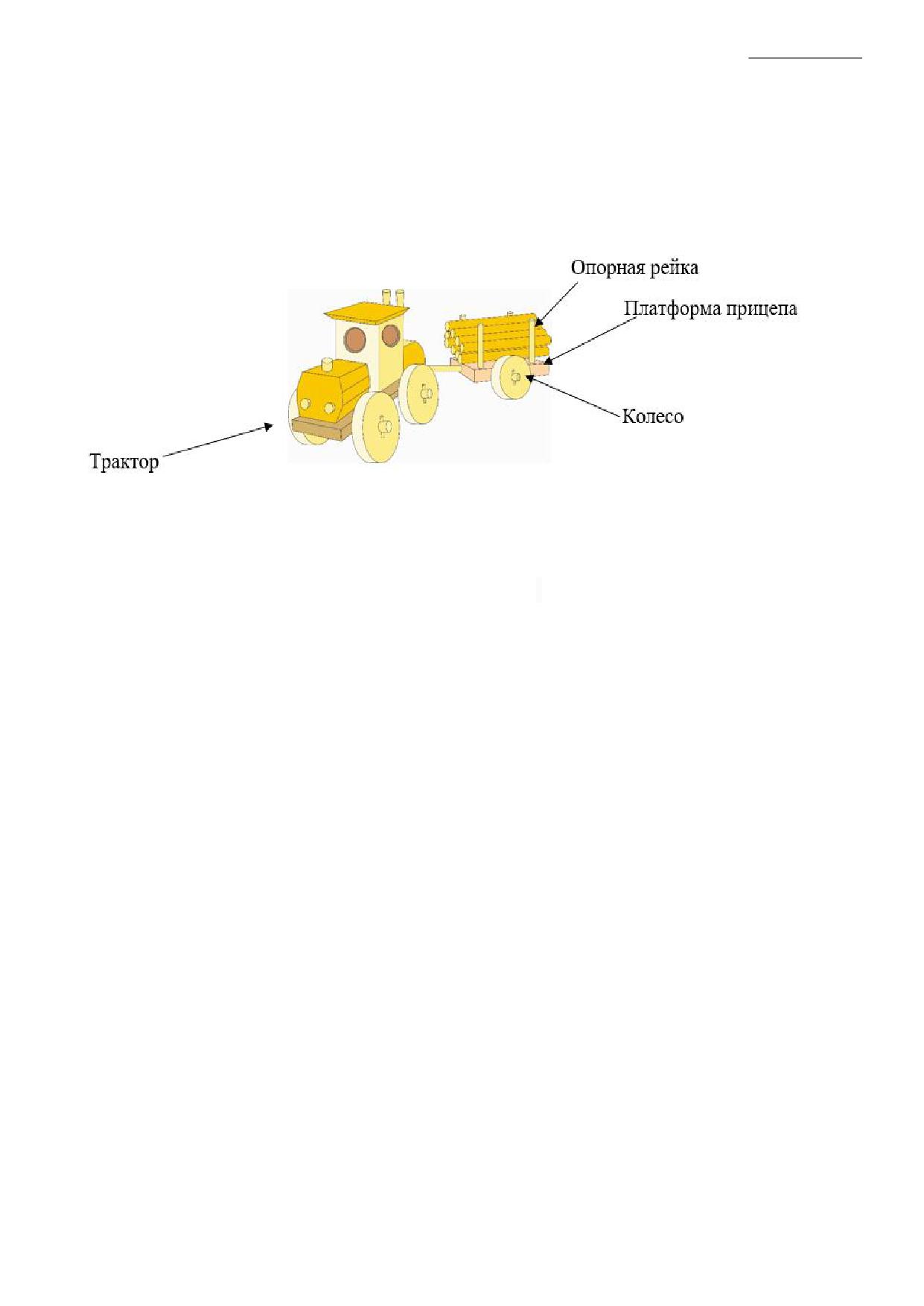

Рисунок. Трактор с прицепом.

2.

Требования к изготовлению модуля «прицеп»:

а) габаритные размеры прицепа: 90х130х130 мм;

б) прицеп игрушкидолжен состоять из четырёх различных видов деталей: колесо,

опорная рейка или борт, ось, платформа (количество деталей должно

соответствовать авторскому эскизу);

в) материал для изготовления игрушки «Трактор с прицепом» - фанера толщиной

S3, рейка Ø8 мм.

3. Выполните чертёж прицепа с указанием необходимых размеров на отдельном

листе (лист 2 с рамкой и основной надписью) с соблюдением требований п.2

технического задания. Надпись используйте только для названия изделия, указания

материала изделия и обозначения масштаба. Графу «Выполнил» не заполняйте.

Если для выполнения чертежей деталей Вашего изделия будет недостаточно,

одного листа формата А4, можно использовать дополнительный лист). Чертёж

выполняется без учёта детали сцепления с трактором (2 балла).

3.

Нарисуйте эскиз декора изделия (лист

3).

Выберите детали для

декорирования самостоятельно, напишите технику выполнения декора. (0,5 балла).



Предложите вариант крепления колеса на оси так, чтобы колесо смогло

вращаться (0,5 балла).



2

Проверка творческого задания 11кл.

Критерии оценки творческого задания

Баллы

По

факту

Оценка авторского эскиза

Оценивается:

- дизайн игрушки «Трактор с прицепом»: форма,

модели игрушки «Трактор с

функция, эстетика (креативность и новизна).

прицепом» проверка знаний

Оригинальность предложенных идей:

методов проектирования,

- форма и функция изделий: соответствие перспективным

грамотного композиционного

тенденциям

моды,

назначение,

авангардность,

размещения эскиза подставки

креативность, следование традициям и т.д.;

0-0,5-1.-

на формате; умения

- конструкция: универсальность, эргономичность,

1,5-2

разрабатывать стилевые

оригинальность, лёгкость и т. д;

решения; колористики игрушки,

- композиционное расположение эскиза на заданном

формате;

навыков выполнения эскизов и

- композиционное решение эскиза игрушки и её

уровень понимания

элементов:

современных тенденций

- качество выполнения эскиза и вида представляемой

развития дизайна

модели

Оценка

чертежа

проектируемого изделия

-

Оценивается:

- правильность выполнения чертежа модуля «Прицеп»;

модуля «Прицеп» с учётом

- композиционное расположение необходимых видов на

заданных

габаритных

0-1-1,5-

заданном формате;

размеров

2

- правильность нанесения размерных и выносных линий;

(проверка знаний инженерной

- наличие необходимых размеров деталей;

графики: видов и проекций

– заполнение рамки

деталей)

3.

Оценка эскиза декора

Оценивается:

изделия(проверка

знаний

- читаемый вид орнамента по расположению элементов:

декоративно-прикладного

комбинированный; ленточный; в круге или квадрате;

свободная россыпь, угловой и др.

искусства применительно к

- оригинальность изображения и стилистика;

0-0,5

дизайну игрушки. Знание видов

- грамотный выбор декора в соответствии с заданием;

орнаментов).

- графическая грамотность (умение эскизировать);

- выбор техники выполнения декора (оригинальность,

новизна, традиция или авторское предложение)

4. Оценка варианта для

Оценивается:

0-0,5

крепления колеса на оси.

Техническая грамотность предложенного варианта

Итого

5

Шифр

_________________

Рисунок 2 - Столбик

Рисунок 3 -Горизонтальная

длинная рейка

Рисунок 4 - Горизонтальная

короткая рейка

Рисунок 5 -Вертикальная

рейка

Рисунок 6 - Укосина

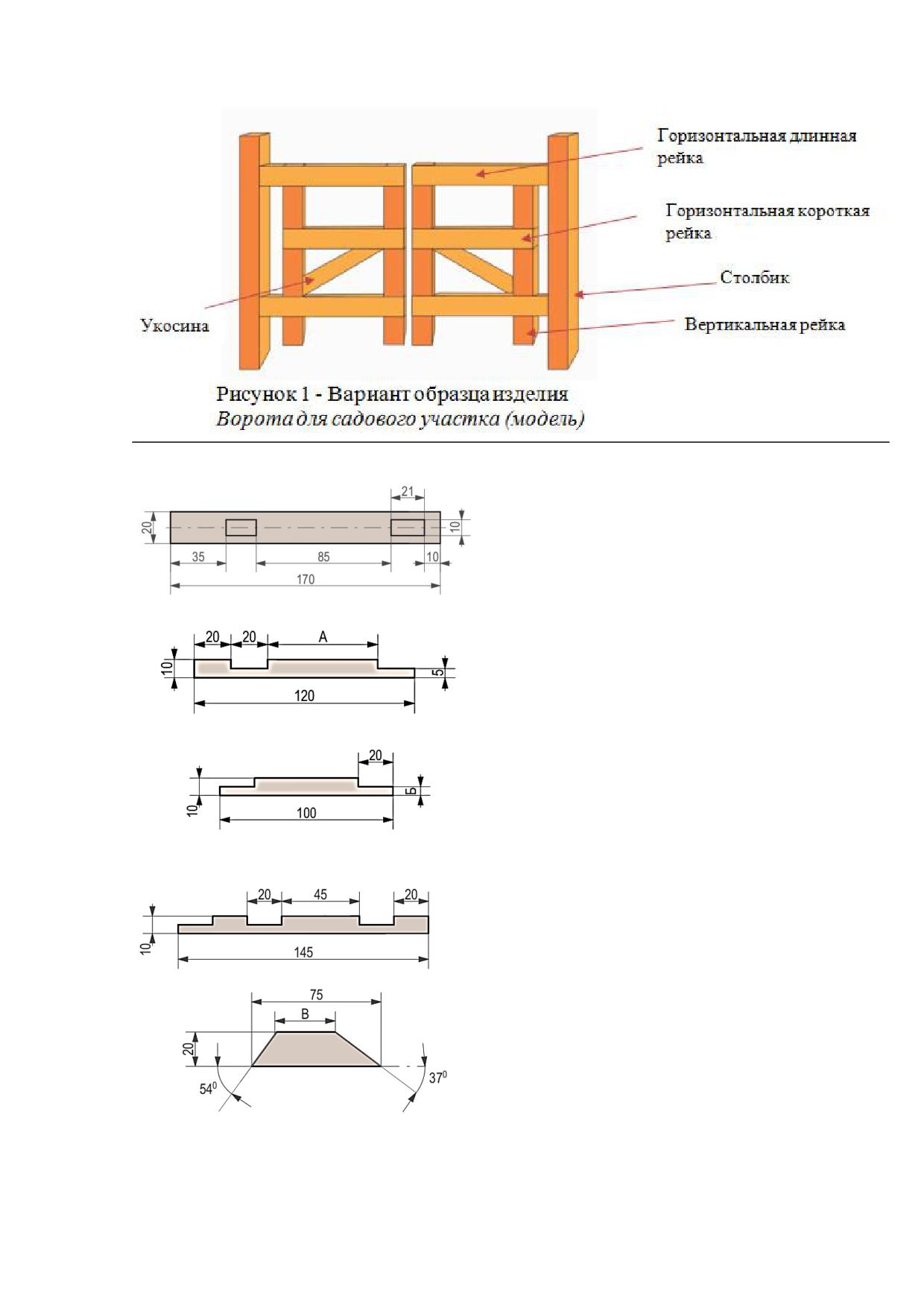

Примечание: Размеры А (см. рис.3), Б (см. рис.4), В (см. рис.6) участник

олимпиады определяет самостоятельно.

2

Шифр

_________________

Количество

баллов,

№

Количество

выстав-

Критерии оценки

п/п

баллов

ленных

членами

жюри

1

Наличие рабочей формы (халат, головной убор,

1 балл

защитные очки)

2

Соблюдение правил безопасных приёмов работы

1 балл

3

Культура труда, порядок на рабочем месте

1 балл

4

Подготовка

необходимых

для

работы

0,5 балла

инструментов и приспособлений

5

Разработка рабочего чертежа столбика в

3,5 б.

соответствии с ЕСКД: простановка

габаритных

размеров,

размеров

конструктивных элементов, в масштабе

М1:1

- Указаны габаритные размеры и фаски 1х45˚ - 0.5 баллов

- Нанесена центровая линия - 0,5 баллов

- Указаны линейные размеры - 0,5 баллов

- Соблюдены требования к построению выносных и

размерных линий, проставлены численные значения

размеров - 1 балл

- Чертеж соответствует указанному масштабу - 1 балл

6

Разработка рабочего чертежа укосины в

3,5 б.

соответствии с ЕСКД: простановка

габаритных

размеров,

размеров

конструктивных элементов, в масштабе

М2:1

- Указаны габаритные размеры -0.5 баллов

- Нанесена центровая линия -0,5 баллов

- Указаны линейные размеры -0,5 баллов

- Соблюдены требования к построению выносных и

размерных линий, проставлены численные значения

размеров - 1 балл

- Чертеж соответствует указанному масштабу - 1 балл

7

Технология изготовления изделия:

– Габаритные размеры столбиков (контроль

длины 170 мм) - по 1 б. за деталь:

2 б.

(Ошибка в размерах до ±1мм - 1 б.)

(Ошибка в размерах до ±2мм - 0 б.)

- Габаритные размеры горизонтальных

длинных реек (2 шт.) по длине - по 0,5 б.

за каждую деталь:

2 б.

(Ошибка в размерах до ±1мм - 0,5 балла)

(Ошибка в размерах до ±2мм - 0 б.)

- Габаритные размеры вертикальных реек

(2 шт.) по длине - по 0,5 б. за каждую

2 б.

3

деталь:

Шифр

_________________

(Ошибка в размерах до ±1мм - 0,5 балла)

(Ошибка в размерах до ±2мм - 0 б.)

- Габаритные размеры укосины, согласно

заложенных углов на чертеже участника -

по 1 б. за каждую деталь:

2 б.

(Ошибка в размерах до ±1мм - 1 балла)

(Ошибка в размерах до ±2 мм - 0 баллов)

- Точность и плотность изготовленных

столярных соединений «вполдерева» (по

0,5 б. за одно соединение):

6 б.

(Ошибка в размерах до ±1мм - 0,5 б.)

(Ошибка в размерах до ±3 мм - 0 б.)

Изготовление

столярных

гнёзд

в

2 б.

столбиках (по 0,5 б. за одно стол. гнездо)

Точность и качество изготовленных фасок

2 б.

на столбиках (по 1 б. за деталь)

Дизайнерское решение в изменении

2 б.

формы столбика (по 1 б. за деталь)

8

Качество обработки

3-х поверхностей

столбиков, без видимых следов обработки

2 б.

абразивными материалами (по 1 б. за 1

деталь)

9

Качество

обработки

внешних

поверхностей

решёток, без

видимых

следов

обработки

абразивными

2 б.

материалами (по

0,5 б. за сторону

1

детали)

10

Уборка рабочего места

0,5 балла

Итого

35 б.

Члены жюри:

4

Шифр

_________________

5

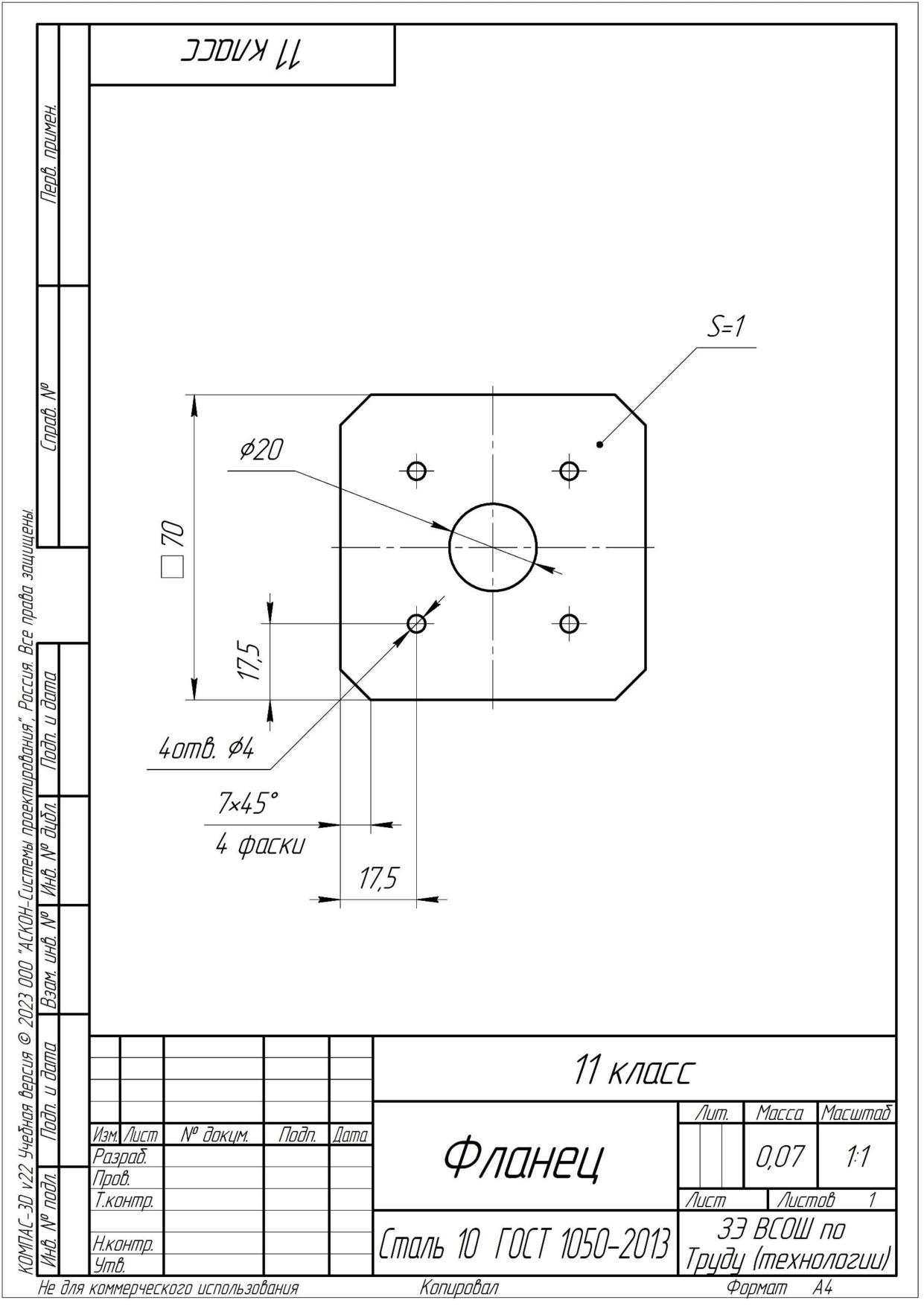

Критерии оценивания практической работы

№

Рекомендуемое

Критерии оценки

Оценка жюри

п/п

кол-во баллов

1

Организация рабочего места

3

Наличие рабочей формы (халат, головной

1.1

убор).

1

1.2

Соблюдение правил техники безопасности.

1

Соблюдение порядка на рабочем месте.

1.3

Культура труда.

1

2

Технология изготовления изделия

26

2.1

Острые кромки притуплены

2

Выдержаны габаритные размеры (по 3

2.2

балла)

6

Расположение отверстий Ø4 мм

относительно расположения по горизонтали

и вертикали (по 0,5 баллов за каждый

2.3

параметр)

4

Аккуратность выполнение отверстий,

отсутствие рваных краев или серьезных

отклонений от цилиндричности отверстия

2.4

(по 0,5)

2

Отверстия выполнены сверлом Ø4 мм (по

2.5

0,5)

2

2.6

Выдержан угол фасок 7х45*. (по 0,5 балла)

2

2.7

Выдержана длина фасок. (по 0,5 балла)

4

Расположение центрально отверстия Ø20 по

2.8

вертикали и горизонтали (по 2 балла)

4

3

Оценка технологической карты

6

3.1

Выполнена технологическая карта изделия

1

На технологической карте присутствуют

3.2

эскизы

1

На технологической карте присутствуют все

3.3

необходимые операции и переходы

1

3.4

Все операции и переходы именованы верно

1

Все инструменты и приспособления указаны

3.5

верно

1

Технология, описанная в технологической

карте, соответствует технологии

3.6

изготовления изделия

1

Итого

35

Члены жюри:

ТТТТ 11

___________________

Практическое задание для заключительного этапа

Всероссийской олимпиады школьников по труду (технологии)

2024-2025 учебный год

(профиль «Техника, технологии и технологическое творчество»)

Механическая обработка древесины 11 класс

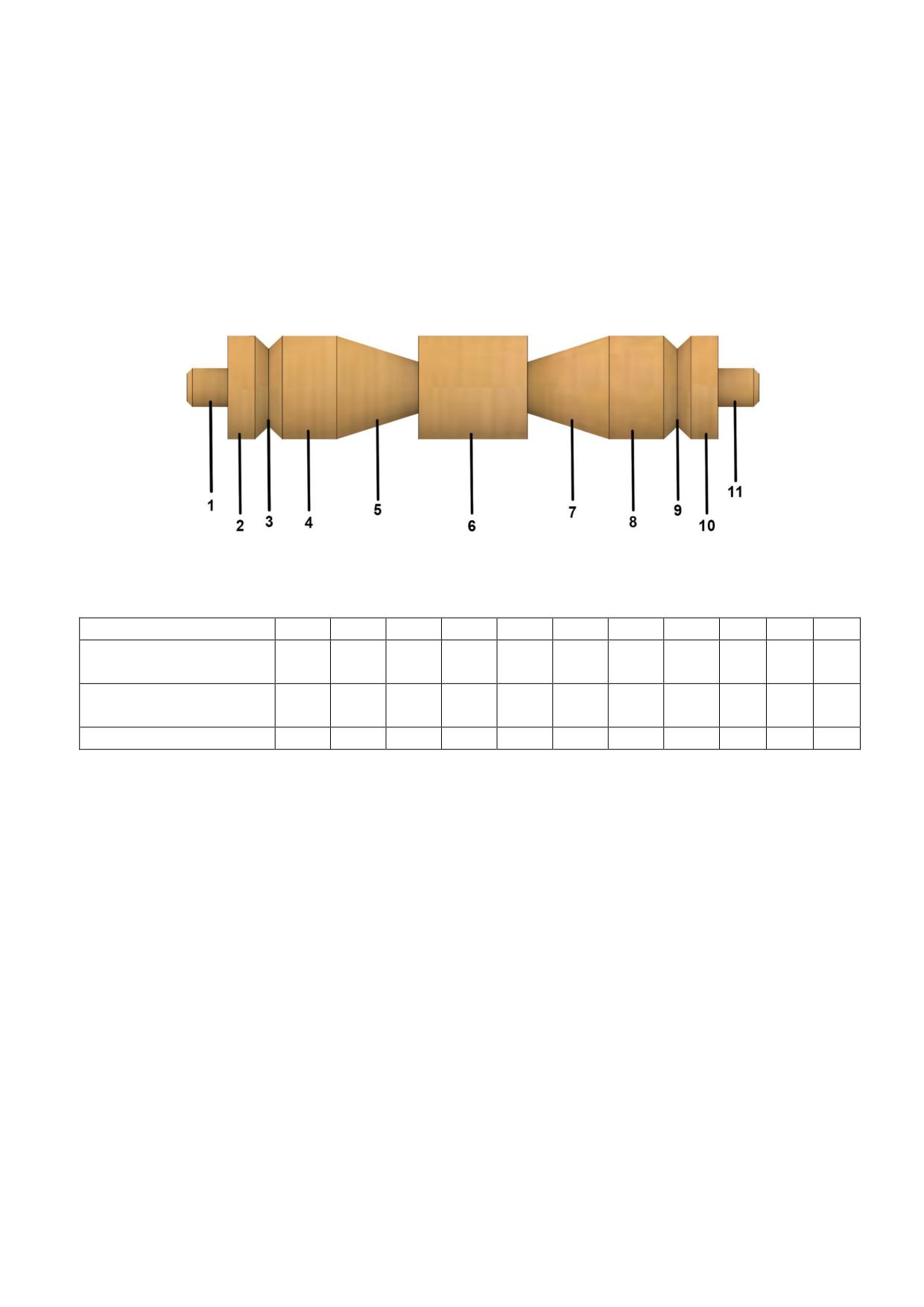

Сконструируйте и изготовьте деталь

на токарном деревообрабатывающем станке

Рис. 1.

Номер элемента

1

2

3

4

5

6

7

8

9

10

11

Минимальный

15

40

30

40

20

40

20

40

30

40

15

диаметр элемента, мм

Максимальный

15

40

40

40

40

40

40

40

40

40

15

диаметр элемента, мм

Длина элемента, мм

15

10

10

20

30

40

30

20

10

10

15

Технические задания и условия

1. В соответствии с представленным изображением детали (рис. 1) и на основе

представленных в таблице данных разработайте чертёж детали. Форму изделия,

представленную на рисунке, сохраните без изменений, на торцах детали выполните

фаски 2 × 45°.Чертёж выполните в масштабе М 1:1.

2. Материал изготовления - сосновый или еловый или липовый или буковый

брусок, 50 × 50 мм.

3. Габаритные размеры детали: длина 210 мм, диаметр 40 ±1 мм.

4. Изготовьте деталь в соответствии с разработанным вами чертежом и с

соблюдением указанных в таблице размеров.

6. Выполните декоративную отделку изделия проточками.

7. Предельные отклонения габаритных размеров готового изделия ± 1 мм.

(Предельные допустимые отклонения диаметральных размеров каждого из элементов не

более ± 1 мм. Предельные допустимые отклонения линейных размеров каждого из

элементов не более 0,14 мм.)

8. Внешний вид изготовленного вами изделия должен соответствовать рисунку,

содержать указанное количество различных по форме поверхностей и полностью

соответствовать указанным размерным характеристикам. Всё изделие выполняется на

основе одной заготовки. Изделие состоит из одной детали.

ТТТТ 11

___________________

Карта пооперационного контроля

Количество

№

Количество

баллов,

Критерии оценки

п/п

баллов

выставленных

членами жюри

1

Наличие рабочей формы (халат, головной

1 балл

убор, защитные очки)

2

Соблюдение правил безопасных приёмов

0,5 балл

работы

3

Культура труда: порядок на рабочем месте.

0,25 балл

4

Подготовка станка и инструментов к работе

0.25 балл

5

Разработка чертежа: простановка габаритных

5 баллов

размеров, размеров конструктивных

элементов

Верность указания всех диаметров деталей

1 балл

Указание линейных размеров

1 балл

Указание торцевых фасок;

1 балл

Соблюдение требований к построению

1балл

основных и размерных линий, простановке

численных значений размеров

Соответствие чертежа указанному масштабу

0,5 балла

Наличие осевой линии

0,5 балла

6

Технология изготовления изделия:

24 балл:

– размеры и форма

Форма

0,25 балл

«Элемент 1»

Длина

0,25 балл

Диаметр

0,25 балл

– размеры и форма

Форма

0.5 балла

«Элемент 2»

Длина

0,5 балл

Диаметр

0,5 балл

– размеры и форма

Форма

0,5балла

«Элемент 3»

Длина

1 балл

диаметр макс.

1 балл

диаметр мин.

1 балл

- размеры и форма

Форма

0.5 балла

«Элемент 4»

Длина

0,5 балл

Диаметр

0,5 балл

– размеры и форма

Форма

1 балла

«Элемент 5»

Длина

1 балл

Диаметр макс

1 балл

Диаметр мин

1 балл

ТТТТ 11

___________________

– размеры и форма

Форма

0.5 балла

«Элемент 6»

Длина

0,25 балл

Диаметр

0,25 балл

– размеры и форма

Форма

1 балла

«Элемент 7 »

Длина

1 балл

диаметр макс.

1 балл

диаметр мин.

1 балл

– размеры и форма

Форма

0,5 балл

«Элемент 8 »

Длина

0,5 балл

Диаметр

0,5 балл

– размеры и форма

Форма

1 балл

«Элемент 9 »

Длина

1 балл

Диаметр макс.

1 балл

Диаметр мин.

1 балл

– размеры и форма

Форма

0,5 балла

«Элемент 10 »

Длина

0,5 балл

Диаметр

0,5 балл

– размеры и форма

Форма

0,25 балла

«Элемент 11 »

Длина

0,25 балл

Диаметр

0,25 балл

–

качество

и

чистота

(степень

шероховатости) обработки всех поверхностей

1 балл

детали

- размеры фаски на левом торце детали

0,5 балл

– размеры фаски на правом торце детали

0,5 балл

– качество и чистота обработки торцов

0,25 балла

детали

7

Декоративная обработка

1,5 балла

8

Уборка станка и рабочего места

0,25 балл

9

Время изготовления - не более 180 минут

Итого

35 баллов

Члены жюри:

Критерии оценивания практической работы

№

Рекомендуемое

Критерии оценки

Оценка жюри

п/п

кол-во баллов

1

Организация рабочего места

4

1.1

Наличие рабочей формы (халат, головной убор).

1

1.2

Соблюдение правил техники безопасности.

1

Соблюдение порядка на рабочем месте. Культура

1.3

труда.

1

Подготовка станка, установка резцов, крепление

1.4

заготовки на станке

1

2

Технология изготовления изделия

26

Точность изготовления основных диаметров (по 1

2.1

баллу)

7

2.2

Изготовлено центровочное отверстие

1

2.3

Выполнен линейный размер 27 мм (по 2 балла)

4

2.4

Длинна детали соответствует заявленной

1

2.5

Выполнен конусный переход (по 1 балла)

2

2.6

Выполнены фаски под углом 45° (по 1 баллу)

2

2.7

Выполнены проточки 10 мм (по 2 балла)

4

2.8

Выполнена проточка 30 мм

2

2.9

Отрезание заготовки

1

2.10

Все острые кромки притуплены

2

3

Оценка технологической карты

5

3.1

Выполнена технологическая карта изделия

1

На технологической карте присутствуют

3.2

правильно оформленные эскизы

1

На технологической карте присутствуют все

3.3

необходимые переходы

1

3.4

Все операции и переходы именованы верно

1

Технология, описанная в технологической карте,

3.5

соответствует технологии изготовления изделия

1

Итого

35

Члены жюри:

Для реализации схемы руководствуйтесь следующими справочными

данными:

1. Светодиоды.

 Рабочий ток: 20 ±1 мА;

 Падение напряжения светодиода: 2 В.

2. К155ЛА3

Рисунок 1- Цоколёвка К155ЛА3 по спецификации производителя

Таблица 1 - Назначение выводов

№ вывода

Назначение

1,2,4,5,9,10,12,13

входы X1-X8

3

выход Y1

6

выход Y2

7

общий

8

выход Y3

11

выход Y4

14

напряжение питания

№ вывода

Назначение

1,2,4,5,9,10,12,13

входы X1-X8

2

содержание      ..     30      31      32      33     ..
