СОДЕРЖАНИЕ

ДАТЧИКИ ТЕМПЕРАТУРЫ

Глоссарий

Рекомендации по выбору и установке датчиков температуры

Датчики температуры. Сводная таблица

Первичные преобразователи температуры. Сводная таблица

Измерительный преобразователь Метран-2700

Датчики температуры с унифицированным выходным сигналом

Преобразователи температуры Метран-280

Термопреобразователи с унифицированным выходным сигналом Метран-2700

Аналоговые преобразователи температуры с унифицированным выходным сигналом

Метран-270

Первичные преобразователи Метран

Термопреобразователи сопротивления и термоэлектрические преобразователи Метран-2000 . . . 58

Термопреобразователи сопротивления Метран-2000 группы исполнений А, B, D, E

Термоэлектрические преобразователи Метран-2000 группы исполнений A, B, D, E, M

Защитные гильзы

Защитные гильзы 2000

106

Узлы и детали к датчикам температуры

Классическая линейка защитных гильз

122

Штуцер передвижной

128

Монтажные комплекты кабельного ввода

129

Бобышки

132

Шайбы

133

Опросные листы

Датчики температуры

134

РАСХОДОМЕРЫ

Счетчики-расходомеры массовые

Метран-360М

136

Опросный лист

171

Расходомеры электромагнитные

Метран-370М

172

Опросный лист

196

Вихревые расходомеры

Метран-390М

197

Опросный лист

218

Вихреакустические расходомеры

Вихреакустические преобразователи расхода

219

Метран-300ПР

221

Опросный лист

233

Метран-305ПР

234

Опросный лист

243

Запасные части

244

Опросный лист

246

www.metran.ru

Общие: т. +7 (351) 24-24-444; info@metran.ru

Центр поддержки Заказчика: +7 (351) 24-24-000; support@metran.ru

ДАТЧИКИ ТЕМПЕРАТУРЫ

ГЛОССАРИЙ

ВПИ

Верхний предел измерений - максимальное значение установленного диапазона измерений. Для

большинства приборов ВПИ является перенастраиваемым параметром

ИП

Измерительный преобразователь

НПИ

Нижний предел измерений - минимальное значение установленного диапазона измерений. Для

большинства приборов НПИ является перенастраиваемым параметром

НСХ

Номинальная статическая характеристика

ПП

Первичный преобразователь

ПП1 и ПП2

Первый и второй первичные преобразователи: используются в конфигурации функции «горячая замена»

ПТ

Преобразователь температуры

Измеренное значение температуры, °С

ТП

Термоэлектрический преобразователь (термопара) (thermocouple - англ.)

ТПП

Термоэлектрический преобразователь платинородий-платиновый

ТПР

Термоэлектрический преобразователь платинородий-платинородиевый

ТС

Термопреобразователь сопротивления (термосопротивление) (RTD - англ.)

ТСМ

Термопреобразователи сопротивления медные

ТСП

Термопреобразователи сопротивления платиновые

ТХА

Термоэлектрический преобразователь хромель-алюмелевый

ТХК

Термоэлектрический преобразователь хромель-копелевый

ТЭДС

Термо-ЭДС (эффект Зеебека)

УВС

Унифицированный выходной сигнал

ЧЭ

Чувствительный элемент

www.metran.ru

Общие: т. +7 (351) 24-24-444; info@metran.ru

Центр поддержки Заказчика: +7 (351) 24-24-000; support@metran.ru

Рекомендации по выбору и установке

датчиков температуры

Монтаж датчиков температуры на технологических

Если датчики температуры имеют длину более

трубопроводах и оборудовании как правило выполняется с

500 мм и установлены горизонтально или под наклоном

помощью бобышек, которые привариваются к трубопроводу

рекомендуется предусмотреть дополнительное крепление

или агрегату.

для ДТ.

Аналогичным образом можно контролировать

При горизонтальном или наклонном монтаже ДТ его

температуру поверхности технологического агрегата, выбрав

штуцер необходимо направлять вниз.

бобышку необходимой длины.

Если трубопровод на котором устанавливается

Способ монтажа датчика температуры зависит

датчик температуры имеет теплоизоляцию необходимо учесть

от диаметра трубопровода, конструктивных особенностей

толщину этой изоляции при выборе длины бобышки и длины

оборудования места установки, габаритов датчиков

наружной части датчика температуры. Наружная часть датчика

температуры.

температуры

- расстояние от неподвижного штуцера до

Глубина погружения датчиков температуры зависит

головки датчика температуры.

от длины его монтажной части, которая определяется как

Рабочая часть поверхностных датчиков температуры

- расстояние от рабочего конца до опорной поверхности

должна плотно прилегать к измеряемой поверхности, при

штуцера (для датчиков температуры с неподвижным

этом рекомендуется зачищать измеряемую поверхность

штуцером);

до металлического блеска перед установкой датчиков

- расстояние от рабочего конца до головки (для датчиков

температуры.

температуры с передвижным штуцером или без штуцера).

Характерные ошибки при монтаже датчиков

Рекомендуемая глубина погружения не менее

температуры:

5-10 мм ниже оси трубопровода, по которому движется

1. Несоблюдение требуемой глубины погружения.

измеряемая среда.

2. Неправильный выбор места установки датчиков температуры

При

измерении

температур

более

400°С

(например вблизи запорных или регулирующих клапанов).

рекомендуется

устанавливать датчики температуры только

3.Замена выбранных приборов на другие типы без

вертикально.

согласования с проектной организацией.

Материал

Диапазон

Зарубежный

защитной

Измеряемая среда

температур

аналог

арматуры

Окислительные газовые среды, газовые потоки, разбавленные растворы азотной,

уксусной кислот, щелочей и солей. При температуре до 800°С использовать в

неподвижных окислительных газовых средах. При температуре до 600°С - в газовых

12Х18Н10Т

до 800°С

AISI 321

потоках, при наличии механических нагрузок. Устойчивость к агрессивным средам:

неустойчива к серосодержащим средам. Не рекомендуются соляная, серная,

плавиковая, горячая фосфорная и кипящие органические кислоты

Лучшее чем в обычных хромникелевых сталях сопротивление точечной и щелевой

коррозии. Фармацевтическая, медицинская, химическая, пищевая промышленности.

10Х17Н13М2Т

до 900°С

Биотехнологии. Агрессивная кислотная среда, включая действие растворов кипящей

AISI 316

фосфорной, серной, 10%-ной уксусной кислоты и сернокислые среды до температуры

400°С

Имеет высокое сопротивление окислению, кроме серосодержащей атмосферы выше

550°С. Подходит для работы в хлорсодержащей атмосфере, в высокотемпераутрной

обработке, в обжиговых печах, в вытяжных трубах, в химических реакторах,

газотурбинный двигатель, компрессор, химические аппараты, пароперегреватели.

Инконель

ХН78Т

до 1000°С

Сплавы Инконель стойки к окислению и коррозии. При нагреве Инконель формирует

600

тонкую стабильную пассивирующую оксидную пленку, предохраняющую поверхность

от дальнейшего разрушения. Инконель сохраняет прочность в широком промежутке

температур, поэтому подходит для приложений, где алюминий или сталь не работают

Хорошее сопротивление коррозии в диапазоне 800...1200°С. Газовые и жидкостные

агрессивные среды, установки пиролиза. Топочные газы, инжекционные сопла,

горелки, топки. Не рекомендуется воздействие ударных нагрузок, а также

15Х25Т

до 1050°С

AISI 268

эксплуатация при температуре 400…700°С (из-за склонности стали к отпускной

хрупкости). Сталь - магнитная. Устойчивость к агрессивным средам: устойчива к

серосодержащим средам

Неподвижная окислительная газовая среда (до 1300°С), газовые потоки и наличие

механических нагрузок (до 1050°С). Рекомендуется для длительной работы при

ХН45Ю

до 1300°С

температурах до 1250°С в среде продуктов сгорания углеводородов. Устойчивость

к агрессивным средам: более устойчива к серосодержащим средам чем

хромникелевые сплавы

Хорошее сопротивление окислению, устойчива к механическим нагрузкам.

Применяется в доменных печах, печах высокотемпературного отжига, при

изготовлении кирпича и стекла, котлах электростанций, вытяжных трубах печей

10Х23Н18

до 1000°С

AISI 310

нагрева открытым пламенем. Установки для конверсии метана, пиролиза. Склонна к

охрупчиванию в интервале температур 600…800°С. Сталь - немагнитная Устойчивость

к агрессивным средам: неустойчива к серосодержащим средам

Сталь конструкционная низколегированная для сварных конструкций. Применение:

различные детали и элементы сварных металлоконструкций, работающих при

09Г2С

до 425°С

AISI 516

температуре от - 70 до +425°С под давлением. Применяется для изготовления

бобышек

Сталь жаропрочная низколегированная. Применяется при температурах до 580°С.

12Х1МФ

до 580°С

Применяется для изготовления цельноточенных гильз

www.metran.ru

Общие: т. +7 (351) 24-24-444; info@metran.ru

Центр поддержки Заказчика: +7 (351) 24-24-000; support@metran.ru

Датчики температуры. Сводная таблица

Измерительный

Сравнительные

Метран-270

Метран-2700

Метран-280

преобразователь

характеристики

Метран-2700

Технические условия

ТУ 4211-003-12980824-2001

ТУ 4211-018-51453097-2008

ТУ 4211-007-12980824-2002

ТУ 4211-100-51453097-2022

НСХ (первичный

Pt100 (ТСП), 100М (ТСМ),

K (ТХА), N (ТНН),

K (ТХА), N (ТНН), Pt100

K (ТХА), N (ТНН), S, R (ТПП),

преобразователь)

K (ТХА)

Pt100, 100П (ТСП),

(ТСП)

B (ТПР), E (ТХК), J (ТЖК), Т

50М, 100М (ТСМ)

(ТМК), Pt100, Pt200, Pt500,

Pt1000 (ТСП), Ni120, L(ТХК)

Диапазон измерений, °С

-50…1000

-50…1200

в зависимости от НСХ

первичного преобразователя

Входные сигналы

первичных

преобразователей

(количество каналов)

Диапазон длин

60...3 150

60...10 000

60...3 150

Не применимо

первичного

(для поверхностных от 10)

преобразователя, мм

Возможный протокол

4-20 мА

HART/4-20 мА

обмена данными/

20-4 мА

выходной сигнал

измерительного

преобразователя

Межповерочный

4 года

4 года - для К, N;

4 года - для НСХ К, N;

5 лет

интервал

5 лет - для Pt100, 100П,

5 лет - для НСХ Pt100

100М, 50М

Основная погрешность

1,25

0,4

от 0,1

измерительного

погрешность сборки

погрешность

преобразователя для

только ИП

НСХ Pt100, ±°С

Встроеная защита от

нет

скачков напряжения

Тип монтажа

в головке

в головке /на DIN рейке

в головке

в головке/на DIN рейке

Диапазон температур

-45…70

-40…85

-40…70

-40…85

окружающей среды, °С

(опция -50…85 )

(опция -51…85)

(опция -50…85)

(опция -51…85,

-60...85)

Степень

IP65

IP65, IP66, IP68

пылевлагозащиты

Виды исполнений по

Exiа и Exd

Exia, Exd, Ext,

взрывозащите

комбинированная

Гальваническая

нет

есть

развязка (вход/выход)

Функции диагностики

нет

Диагностика первичного

Стандартная диагностика

преобра- зователя (обрыв

HART

и КЗ)

Функциональная

нет

SIL2/SIL3

безопасность

www.metran.ru

Общие: т. +7 (351) 24-24-444; info@metran.ru

Центр поддержки Заказчика: +7 (351) 24-24-000; support@metran.ru

Первичные преобразователи температуры. Сводная таблица

Метран

Метран - 2000

Сравнительные

Термопреобразователи

Термоэлектрические

характеристики

сопротивления

Преобразователи

Технические условия

ТУ 4211-017-51453097-2008

ТУ 4211-016-51453097-2008

Возможные НСХ

100П, Pt100, 50М, 100М, ИСХ

K, N, L

Диапазон измеряемых

-196...600

-40...1200

температур, °С

Класс точности

AA(1/3B); А; B; C

1; 2

Диапазон длин первичного

60…3150 для конструктивных исполнений А,

преобразователя

до 50000 мм для исполнений В,

до 10000 мм для исполнений В,

(стандартное), мм

до 1600 мм для исполнений D,

до 15000 мм для исполнений Е,

до 20000 мм для исполнений Е,

до 2000 мм для исполнений F

Конструктивное

A - арматурные;

исполнение

B - кабельная конструкция;

А10-11 жаропрочные;

D - поверхностный;

B - кабельная конструкция;

E - без головок, для потоков, подшипниковые;

D - поверхностный;

F - подпружиненная кабельная конструкция

E - без головок, для потоков, подшипниковые;

F - подпружиненная кабельная конструкция

Колличество ЧЭ

1 или 2

Спай для термопар/ Схема

2-х, 3-х, 4-х проводная

Изолированный, неизолированный

для термосопротивлений

Виды исполнений по

Exd, Exia

взрывозащите

Степень защиты по ГОСТ

IP65 с головкой (и для E07, Е08);

IP65 с головкой

14254

IP5X без головки

IP 68 для головок A5, А6

Межповерочный интервал

5 лет, 2 года для ТС с ИСХ

4 года

Материал защитной

12Х18Н10Т, 10Х17Н13М2Т, Л63, Л96

12Х18Н10Т, 10Х17Н13М2Т, 10Х23Н18, 15Х25Т,

арматуры

ХН78Т, ХН45Ю, 12Х1МФ, Л63, Л96, AISI 321,

Inconel 600, Nicrobel

www.metran.ru

Общие: т. +7 (351) 24-24-444; info@metran.ru

Центр поддержки Заказчика: +7 (351) 24-24-000; support@metran.ru

Измерительный преобразователь Метран-2700

НАЗНАЧЕНИЕ

Варианты монтажа Метран-2700:

- в соединительной или универсальной головке, смонтирован-

Измерительные преобразователи Метран-2700

ной непосредственно с первичным преобразователем;

предназначены для преобразования сигналов, поступающих от

термопреобразователей сопротивления, термоэлектрических

- в универсальной головке, установленной на монтажном

кронштейне отдельно от первичного преобразователя;

преобразователей, омических устройств и милливольтовых

- на рейке DIN с помощью дополнительного монтажного

устройств постоянного тока в унифицированный электрический

выходной сигнал постоянного тока 4-20 мА (линейный по

зажима.

температуре или входному сигналу), а также в цифровой сигнал

Коммуникационный протокол HART обеспечивает

для передачи по протоколу HART ревизии 7.

двухсторонний обмен информацией между Метран-2700 и

управляющими устройствами, например, коммуникатором (см.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

раздел каталога "Функциональная аппаратура").

Управление Метран-2700 осуществляется дистанци-

Метран-2700 обеспечивает аналогово-цифровое

онно,

преобразование первичного сигнала от чувствительного

при этом обеспечивается настройка датчика:

элемента, обработку результатов преобразования и цифро-

- выбор его основных параметров;

аналоговое преобразование в стандартный выходной сигнал

- перенастройка диапазонов измерений;

4-20 мА с наложением цифрового сигнала по HART-протоколу.

- запрос информации о преобразователе;

Метран-2700 конструктивно выполнены в корпусе с

- выбор единиц измерения.

расположенными на нем клеммами для подключения входного

сигнала, а также клеммами для вывода выходного сигнала и

подключения напряжения питания.

УСТРОЙСТВО И КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

Измерительные преобразователи Метран-2700 выпускаются в следующих исполнениях:

ET - Базовое исполнение (доступно только с аналоговым выходным сигналом)

CT - Базовое исполнение с цифровым протоколом

HT - Исполнение высокой точности с цифровым протоколом

Диапазон измерений, минимальный поддиапазон измерений, пределы допускаемой основной погрешности

преобразователя по цифровому сигналу и цифро-аналогового преобразования (ЦАП) в зависимости от типа входного сигнала

приведены в таблицах 1 и 2

Таблица 1

Метран-2700 в исполнении HT

Минимальный

Пределы допускаемой основной погрешности

НСХ, входные сигналы

Диапазон измерений, °С

поддиапазон

по цифровому сигналу,

ЦАП, % (от интервала

измерений¹⁾, °С

°С

измерений)⁵⁾

2-, 3-, 4-проводные термометры сопротивления

Pt 100 (a = 0,00385)

от -200 до 850

±0,10

Pt 200 (a = 0,00385)

от -200 до 850

±0,30

Pt 500 (a = 0,00385)

от -200 до 850

±0,20

Pt 1000 (a = 0,00385)

от -200 до 300

±0,15

Pt 50 (a = 0,00391)

от -200 до 550

±0,20

±0,03

Pt 100 (a = 0,00391)

от -200 до 550

±0,10

Cu 50 (a = 0,00426)

от -50 до 200

±0,20

Cu 50 (a = 0,00428)

от -185 до 200

±0,20

Cu 100 (a = 0,00426)

от -50 до 200

±0,15

Cu 100 (a = 0,00428)

от -185 до 200

±0,15

Термоэлектрические преобразователи (термопары)²⁾

B³⁾

от 100 до 1820

±1,00

от -200 до 1000

±0,25

от -180 до 760

±0,25

К⁴⁾

от -180 до 1372

±0,40

от -200 до 1300

±0,50

±0,03

от 0 до 1768

±0,90

от 0 до 1768

±0,80

от -200 до 400

±0,40

от -200 до 800

±0,35

Другие типы входных сигналов

ИСХ с КВД

от -50 до 100

±0,07

±0,02

ИСХ с КВД

от -200 до 850

±0,10

±0,03

Милливольты

от -10 до 100 мВ

3 мВ

±0,025 мВ

2-, 3-, 4-проводной

±0,03

от 0 до 2000 Ом

20 Ом

±0,3 Ом

омический вход

Измерительный преобразователь Метран-2700

Таблица 2

Метран-2700 в исполнениях ET/CT

Минимальный

Пределы допускаемой основной погрешности

НСХ, входные сигналы

Диапазон измерений, °С

поддиапазон

по цифровому сигналу,

ЦАП, % (от интервала

измерений¹⁾, °С

°С

измерений)⁵⁾

2-, 3-, 4-проводные термометры сопротивления

Pt 100 (a = 0,00385)

от -200 до 850

±0,15

Pt 200 (a = 0,00385)

от -200 до 850

±0,40

Pt 500 (a = 0,00385)

от -200 до 850

±0,30

Pt 1000 (a = 0,00385)

от -200 до 300

±0,20

Pt 50 (a = 0,00391)

от -200 до 550

±0,30

±0,05

Pt 100 (a = 0,00391)

от -200 до 550

±0,15

Cu 50 (a = 0,00426)

от -50 до 200

±0,30

Cu 50 (a = 0,00428)

от -185 до 200

±0,30

Cu 100 (a = 0,00426)

от -50 до 200

±0,20

Cu 100 (a = 0,00428)

от -185 до 200

±0,20

Термоэлектрические преобразователи (термопары)²⁾

B³⁾

от 100 до 1820

±1,30

от -200 до 1000

±0,40

от -180 до 760

±0,35

К⁴⁾

от -180 до 1372

±0,50

от -200 до 1300

±0,70

±0,05

от 0 до 1768

±1,00

от 0 до 1768

±0,90

от -200 до 400

±0,45

от -200 до 800

±0,40

Другие типы входных сигналов

ИСХ с КВД

от -200 до 850

±0,15

Милливольты

от -10 до 100 мВ

3 мВ

±0,035 мВ

±0,05

2-, 3-, 4-проводной

от 0 до 2000 Ом

20 Ом

±0,4 Ом

омический вход

¹⁾ Какие-либо ограничения по минимальной или максимальной шкале отсутствуют в рамках диапазона измерений. Рекомендуемая

минимальная шкала будет обеспечивать уровень погрешности в допустимых пределах с демпфированием 0 секунд.

²⁾ Суммарная погрешность цифрового сигнала при измерении термопарой: суммарная погрешность цифрового сигнала +0,5°C (предел

погрешности автоматической компенсации температуры холодного спая термопары).

³⁾ Погрешность цифрового сигнала для термопар НСХ типа B составляет ±3,0°C в диапазоне от 100 до 300°C.

⁴⁾ Погрешность цифрового сигнала для термопар НСХ типа K составляет ±0,70°C в диапазоне от -180 до -90°C.

⁵⁾ Справедливо для устройств c нормированием аналогового выходного сигнала. Интервал измерений - диапазон измерений,

устанавливаемый потребителем с учетом минимального поддиапазона.

Пример расчета предела допускаемой основной погрешности преобразователя измерительного Метран-2700HT

с нормированием погрешности по цифрового и аналоговому (токовому) выходным сигналам:

При использовании термопреобразователя сопротивления Pt100 (α = 0,00385) с диапазоном измерения от 0 до 100°C:

- погрешность цифрового сигнала = ±0,10 °C;

- погрешность ЦАП = ±0,03% от 100°C или ±0,03 °C;

- общая погрешность по аналоговому выходу= ±0,13 °C.

Пример расчета предела допускаемой основной погрешности преобразователя измерительного Метран-2700ET

с нормированием погрешности по аналоговому (токовому) выходному сигналу:

При использовании термопреобразователя сопротивления Pt100 (α = 0,00385) с диапазоном измерения от 0 до 100°C:

- погрешность цифрового сигнала= ±0,15 °C;

- погрешность ЦАП = ±0,05% от 100°C или ±0,05 °C;

- общая погрешность = ±0,20 °C.

Измерительный преобразователь Метран-2700

ВЛИЯНИЕ ТЕМПЕРАТУРЫ ОКРУЖАЮЩЕЙ СРЕДЫ

Таблица 3

Все исполнения Метран-2700

Дополнительная погрешность от изменения температуры окр. среды

НСХ, входные сигналы

Диапазон измерений, °С

ЦАП, % (от интервала

по цифровому сигналу /1 °С*^{1) 3)}

измерений) /1 °С^{2) 3)}

2-, 3-, 4-проводные термометры сопротивления

Pt 100 (a = 0,00385)

от -200 до 850

±0,004 °C

Pt 200 (a = 0,00385)

от -200 до 850

±0,012 °C

Pt 500 (a = 0,00385)

от -200 до 850

±0,012 °C

Pt 1000 (a = 0,00385)

от -200 до 300

±0,006 °C

Pt 50 (a = 0,00391)

от -200 до 550

±0,008 °C

±0,002

Pt 100 (a = 0,00391)

от -200 до 550

±0,004 °C

Cu 50 (a = 0,00426)

от -50 до 200

±0,008 °C

Cu 50 (a = 0,00428)

от -185 до 200

±0,008 °C

Cu 100 (a = 0,00426)

от -50 до 200

±0,004 °C

Cu 100 (a = 0,00428)

от -185 до 200

±0,004 °C

Термоэлектрические преобразователи (термопары)

от 100 до 1820

±0,056 °C

от -200 до 1000

±0,016 °C

от -180 до 760

±0,016 °C

от -180 до 1372

±0,02 °C

от -200 до 1300

±0,02 °C

±0,002

от 0 до 1768

±0,06 °C

от 0 до 1768

±0,06 °C

от -200 до 400

±0,02 °C

от -200 до 800

±0,026 °C

Другие типы входных сигналов

ИСХ с КВД

от -50 до 100

±0,004 °C

ИСХ с КВД

от -200 до 850

±0,004 °C

Милливольты

от -10 до 100 мВ

±0,002 мВ

±0,002

2-, 3-, 4-проводной

от 0 до 2000 Ом

±0,02 Ом

омический вход

¹⁾ Изменение температуры окружающей среды отсчитывается относительно значения окружающей температуры при калибровке

измерительного преобразователя на заводе изготовителе - 20 °C.

²⁾ Справедливо для устройств c нормированием аналогового выходного сигнала.

³⁾ Значения в таблице приведены для диапазона окружающей среды от -40 до +85 °C. Пределы дополнительной погрешности измерения

на 1 °C, в диапазоне температур окружающей среды от -60 до -40 °C в 3 раза выше значений указанных.

Пример расчета предела суммарной погрешности преобразователя измерительного Метран-2700HT

с нормированием погрешности по цифрового и аналоговому (токовому) выходным сигналам:

При использовании термопреобразователя сопротивления Pt100 (α = 0,00385) с диапазоном измерения от 0 до 100°C и

температурой окружающей среды 30 °С:

1. Предел основной погрешности измерительного преобразователя (ИП)

погрешность цифрового сигнала = ±0,10 °С.

погрешность ЦАП = ±0,03% от 100°C или ±0,03 °C;

2. Дополнительная погрешность от влияния температуры окружающей среды

по цифровому сигналу = 0,004 х (30-20) = ±0,04 °С

влияние на ЦАП = 0,002% по интервалу 100 °C от (30-20) = 0,00002 х 100 х 10 = ±0,02 °С

3. Суммарная погрешность измерительного преобразователя Метран-2700:

погрешность цифрового сигнала + ЦАП + влияние температуры на погрешность цифрового сигнала + влияние на ЦАП =

= 0,10 °C + 0,03 °C + 0,04 °C + 0,02 °C = 0,19 °C

Измерительный преобразователь Метран-2700

ФУНКЦИОНАЛЬНЫЕ ХАРАКТЕРИСТИКИ

Входные сигналы

Влажность

Выбираются пользователем; напряжение на клеммах для

Относительная влажность 0-95%

первичного преобразователя не должно превышать 42,4 В

Температура окружающей среды

постоянного тока.

При эксплуатации:

Выходные сигналы

• от -40 до +85 °С

Токовый сигнал 4-20 мА/HART 7, линеаризованный по темпера-

• от -51 до +85 °С с опцией BR5

туре или по входному сигналу.

• от -60 до +85 °С с опцией BR6 При хранении:

• от -50 до +120 °С

Гальваническая развязка

Изоляция вход/выход проверена под напряжением 500 В

Степени защиты от пыли и воды

переменного тока со среднеквадратичным значением 707 В

• корпуса А1, А2, P1, C1 - IP65;

при частоте 50/60 Гц.

• корпуса А5 и А6 - IP66/IP68

Питание и нагрузка

Аварийный режим аппаратных средств и

Требуется внешний источник питания. Рабочее

программного обеспечения

напряжение на клеммах измерительного преобразователя:

Метран-2700 обладает программной функцией ди-

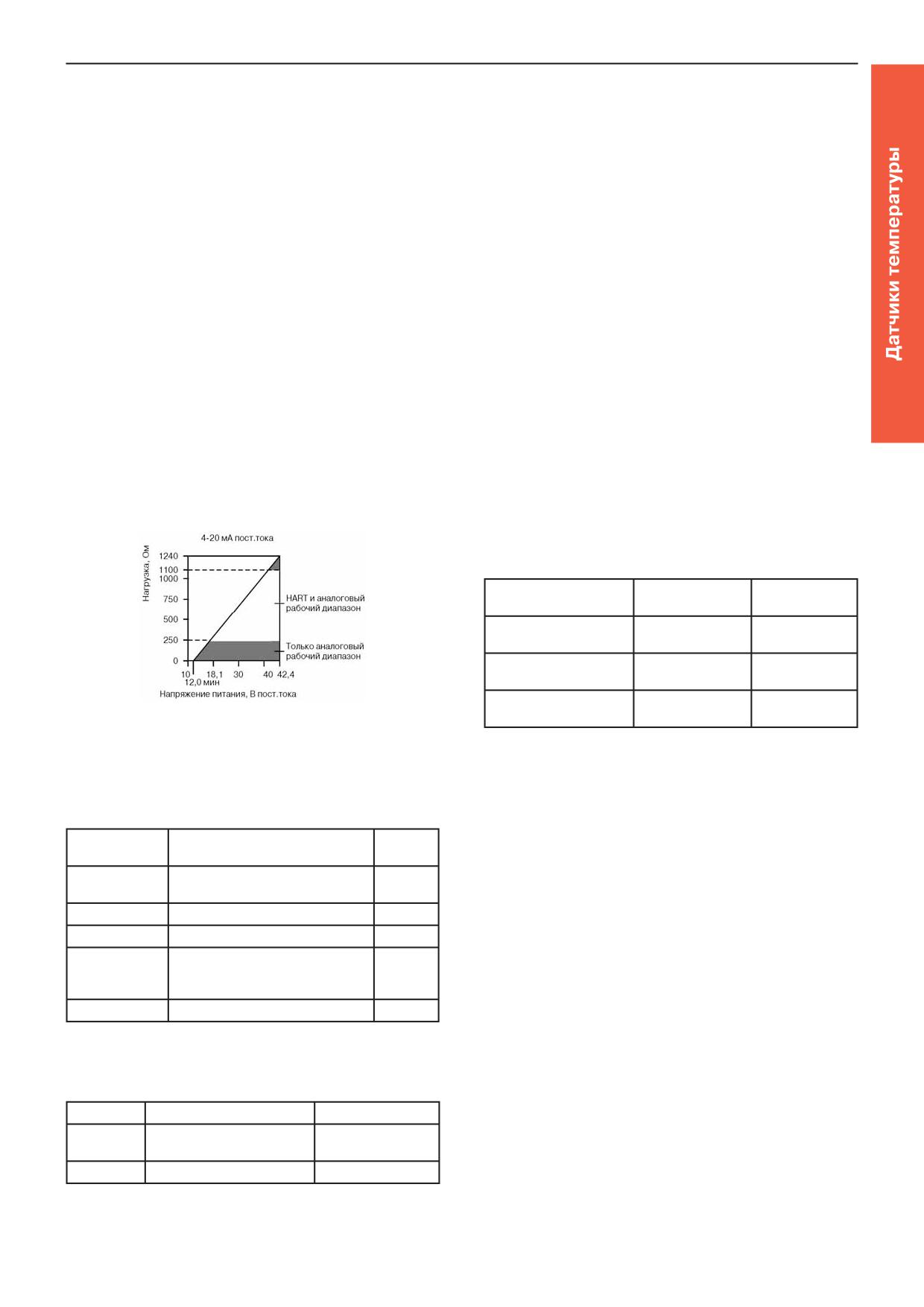

от 12,0 до 42,4 В пост. тока (с нагрузкой 250 Ом напряжение

агностики аварийного состояния и отдельной цепью, рассчи-

на выходе источника питания должно быть более 17,75 В пост.

танной на генерацию резервного выходного сигнала аварий-

тока).

ной сигнализации в случае отказа программного обеспечения

Для ИП с видом взрывозащиты "искробезопасная

микропроцессора. Выбор уровня аварийной сигнализации

электрическая

цепь"

питание

осуществляется

от

(высокий/низкий уровень) определяется пользователем с

искробезопасных цепей блоков питания (барьеров). Вид

помощью средств программной конфигурации (HART- комму-

взрывозащиты "искробезопасная электрическая цепь"

никатор и т.п.) При возникновении отказа настройка опреде-

достигается за счет ограничения параметров электрических

ляет тип выходного сигнала (высокий или низкий). Значения,

цепей ИП до искробезопасных значений указанных в

используемые в измерительном преобразователе для перехо-

сертификате ТР ТС 012/2011.

да в аварийный режим, зависят от выбранной конфигурации

Максимальная нагрузка = 40,8 х (напряжение питания

работы: стандартной или пользовательской (в том числе со-

- 12,0)

вместимой с NAMUR NE 43). Таблица 6 содержит диапазоны

конфигурирования сигнализации.

Доступные диапазоны аварийной сигнализации¹⁾

Таблица 6

Стандартное

Допустимые

исполнение

пределы

Линейный выходной

3,9 ≤ I (1) ≤ 20,5

3,8 ≤ I ≤ 20,5

сигнал, мА

Авария с установкой

21,75 ≤ I ≤ 23

21,0 ≤ I ≤ 23,0

высокого уровня, мА

Авария с установкой

3,5 ≤ I ≤ 3,75

Влияние источника питания

низкого уровня, мА

Менее чем ±0,005% от калиброванной шкалы на вольт.

¹⁾ I = параметр процесса (токовый выход).

Электромагнитная совместимость

В соответствии с требованиями технического регламента ТР

Режим насыщения

ТС 020/2011, а также технических условий NAMUR NE21 по

При выходе температуры за пределы диапазона

электромагнитной совместимости (таблица 4).

измеряемых температур выходной аналоговый сигнал

Таблица 4

устанавливается согласно верхнему или нижнему уровню

насыщения:

Электромаг-

Влияние

- нижний уровень насыщения должен находиться между

Параметр

нитная помеха

помехи

нижним значением аварийного сигнала плюс 0,1 мА и 3,9 мА;

Электростати-

- контактный разряд в 6 кВ;

- верхний уровень насыщения должен находиться между

нет

ческий разряд

- воздушный разряд в 8 кВ

значением 20,5 мА и верхним значением аварийного сигнала

минус 0,1 мА.

Наведенная

80-1000 МГц при 10 В/м

нет

Пользовательские

уровни

аварийной

Импульсная

1 кВ для входа-выхода

нет

сигнализации и насыщения

Пользовательская конфигурация уровня аварийной

- 0,5 кВ по схеме "провод-

сигнализации и насыщения, выполняемая на заводе для

Скачок

провод";

нет

действительных значений, предусматривается с кодом опции

- 1 кВ по схеме "провод-земля"

С1. Эти значения можно также настроить в процессе работы

Кондуктивная

от 150 кГц до 80 МГц при 10 В

нет

при использовании полевого коммуникатора.

Самокалибровка

Устойчивость к вибрации

При каждом измерении температуры аналого-

Устойчивость протестирована в соответствии с параметрами,

цифровая

измерительная

схема

автоматически

приведенными в таблице 5.

самокалибруется,

сравнивая

результаты

измерения

Таблица 5

с чрезвычайно стабильными и точными внутренними

эталонными элементами.

Частота

Амплитуда

Влияние вибрации

Долговременная стабильность

Амплитуда смещения

10-60 Гц

нет

Для входных сигналов от ТС и ТП нестабильность показаний

- 0,35 мм

±0,1% от измеряемой величины или ±0,1°С в зависимости от

60-2000 Гц

Амплитуда ускорения - 5g

нет

того, какое показание больше, в течение 12 месяцев

Измерительный преобразователь Метран-2700

Автокомпенсация изменения термо-ЭДС

Таблица 7

Для входных сигналов от ТП производится автокомпенсация

Код

Описание

Масса, г

термо-ЭДС от изменения температуры холодных спаев.

Измерительный преобразователь

Время включения

А1

Соединительная головка из алюминия

280

Менее 5,0 секунд после подачи питания при выборе нулевого

времени демпфирования.

Соединительная головка из алюминия,

А2

260

Exd-совместимая

Время обновления показаний

Соединительная головка из алюминия,

Не более 0,5 секунды

А5

600

Exd-совместимая

Время демпфирования

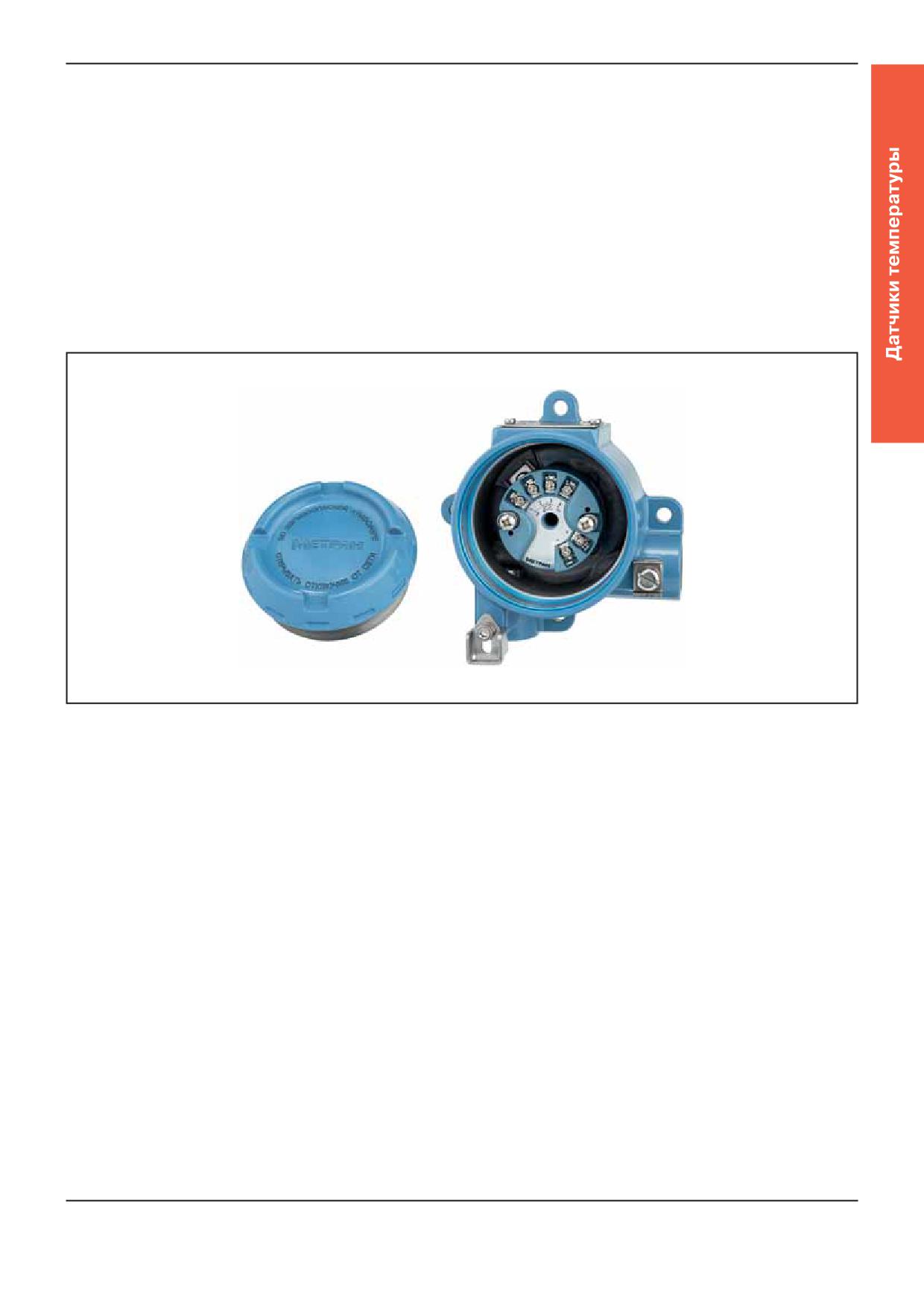

Универсальная головка, Exd-

Конфигурируемое от 0 до 32 секунд

А6

600

совместимая

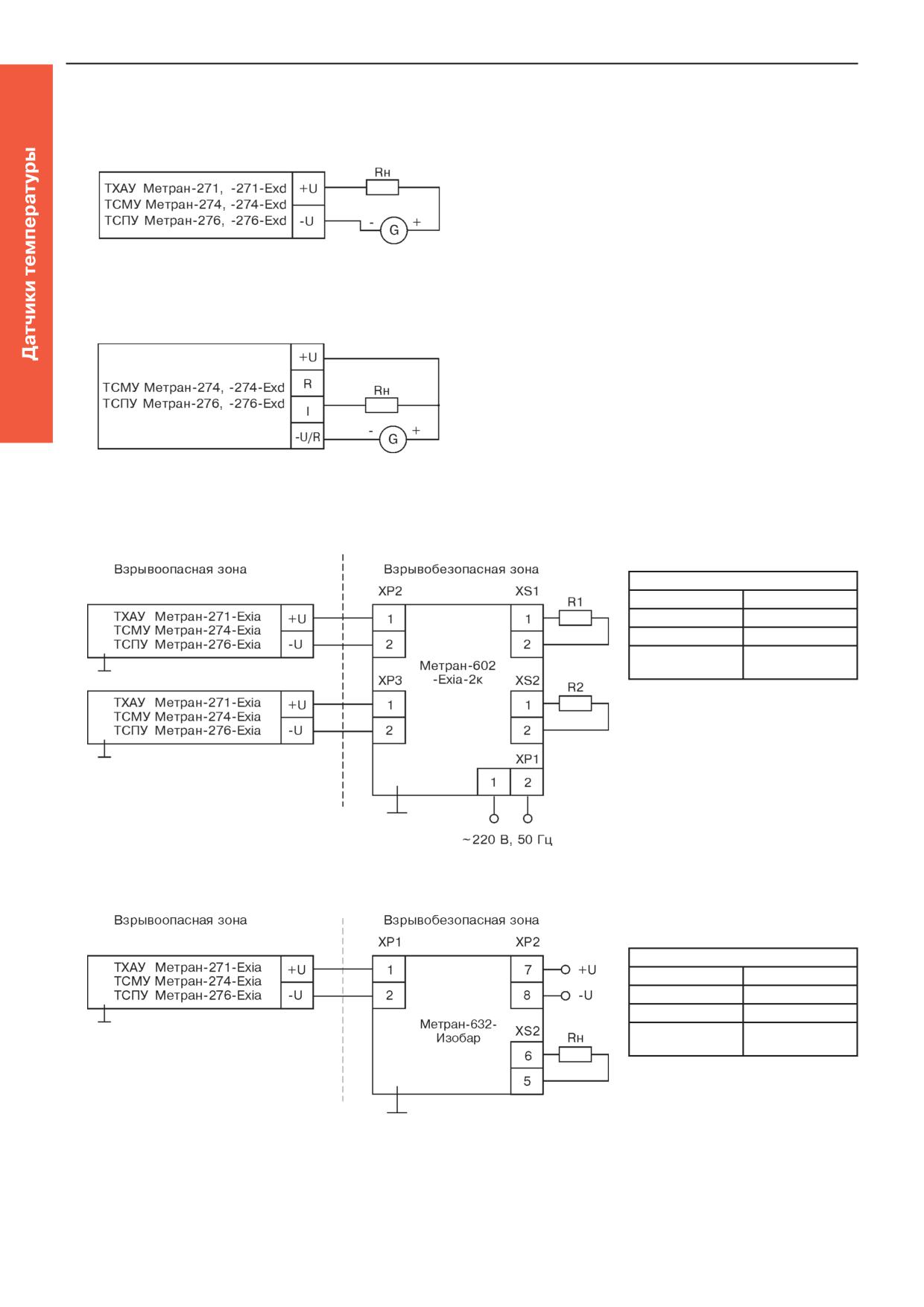

Схемы подключения первичных преобразователей

Р1

Соединительная головка из полиамида

100

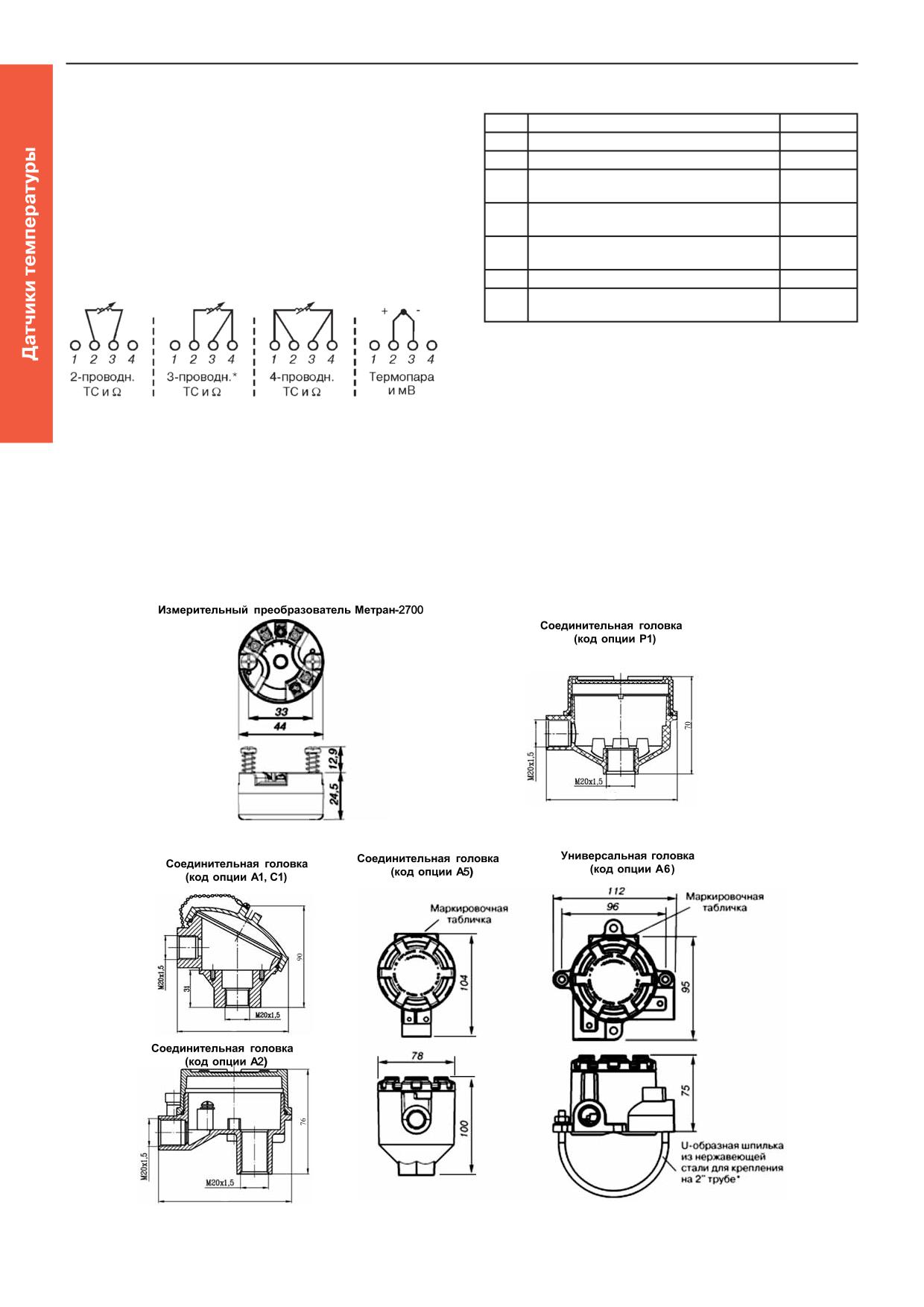

Представлены на рисунке 1:

Соединительная головка из

С1

780

нержавеющей стали

Монтаж

ИП устанавливается в соединительной головке или на

рейке DIN с использованием дополнительно заказываемого

монтажного зажима.

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

Рис. 1

Гарантийный срок на преобразователи температуры составля-

Материалы конструкции

ет 2 года с даты ввода в эксплуатацию или 4 года с даты постав-

Соединительная головка изготавливается из полиамида,

ки, в зависимости от того, какой из данных периодов истекает

или окрашенного алюминиевого сплава с содержанием по

раньше. Для преобразователей температуры с опцией WR3

массе не более 7,5% (в сумме) магния, титана и циркония, или

гарантийный срок составляет 3 года с даты ввода в эксплуа-

нержавеющей стали.

тацию или 5 лет с даты поставки, в зависимости от того, какой

Масса

из данных периодов истекает раньше. Для преобразователей

Масса ИП и опциональных корпусов указана в таблице 7.

температуры с опцией WR5 гарантийный срок составляет 5 лет

с даты ввода в эксплуатацию или 7 лет с даты поставки, в зави-

симости от того, какой из данных периодов истекает раньше.

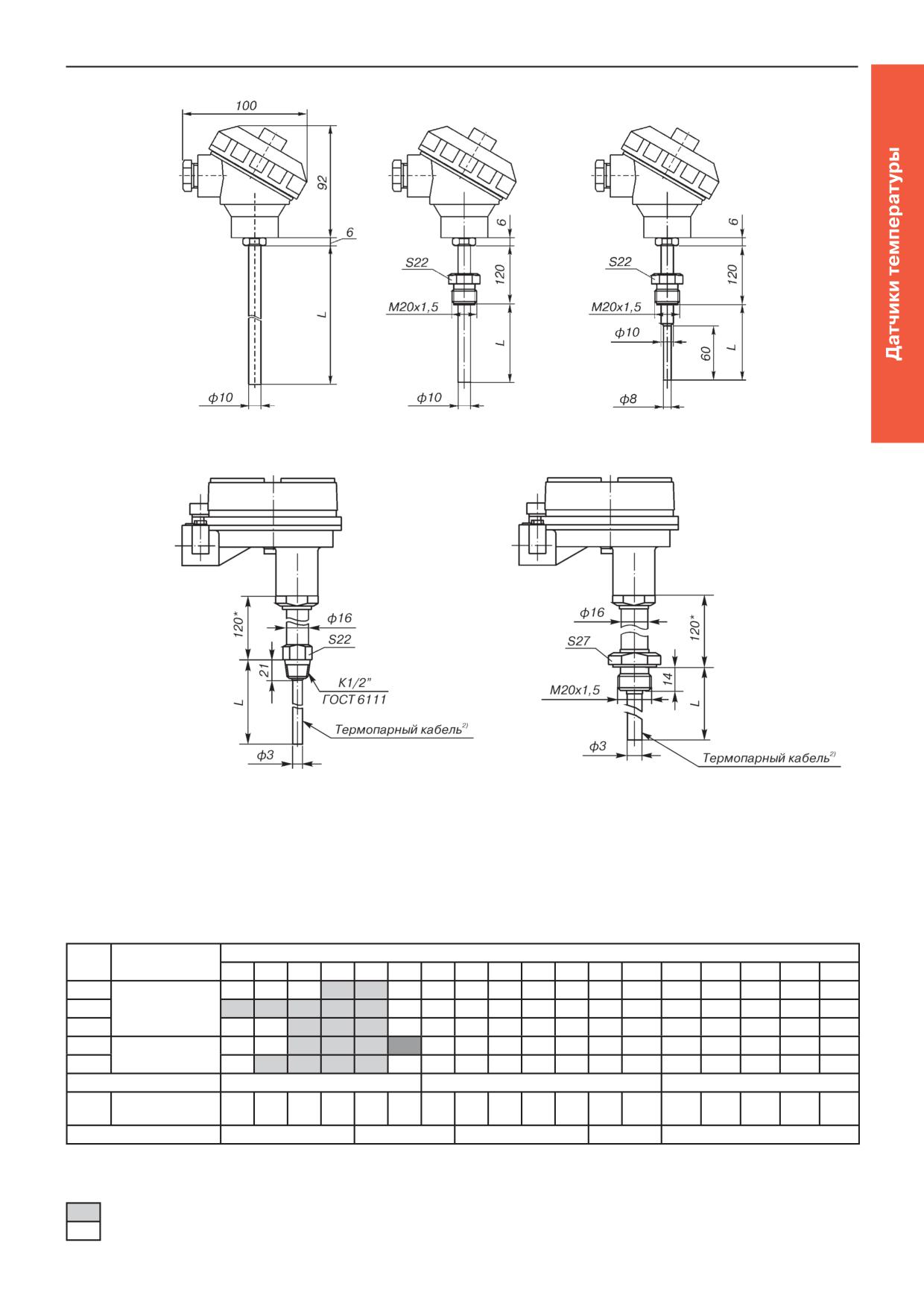

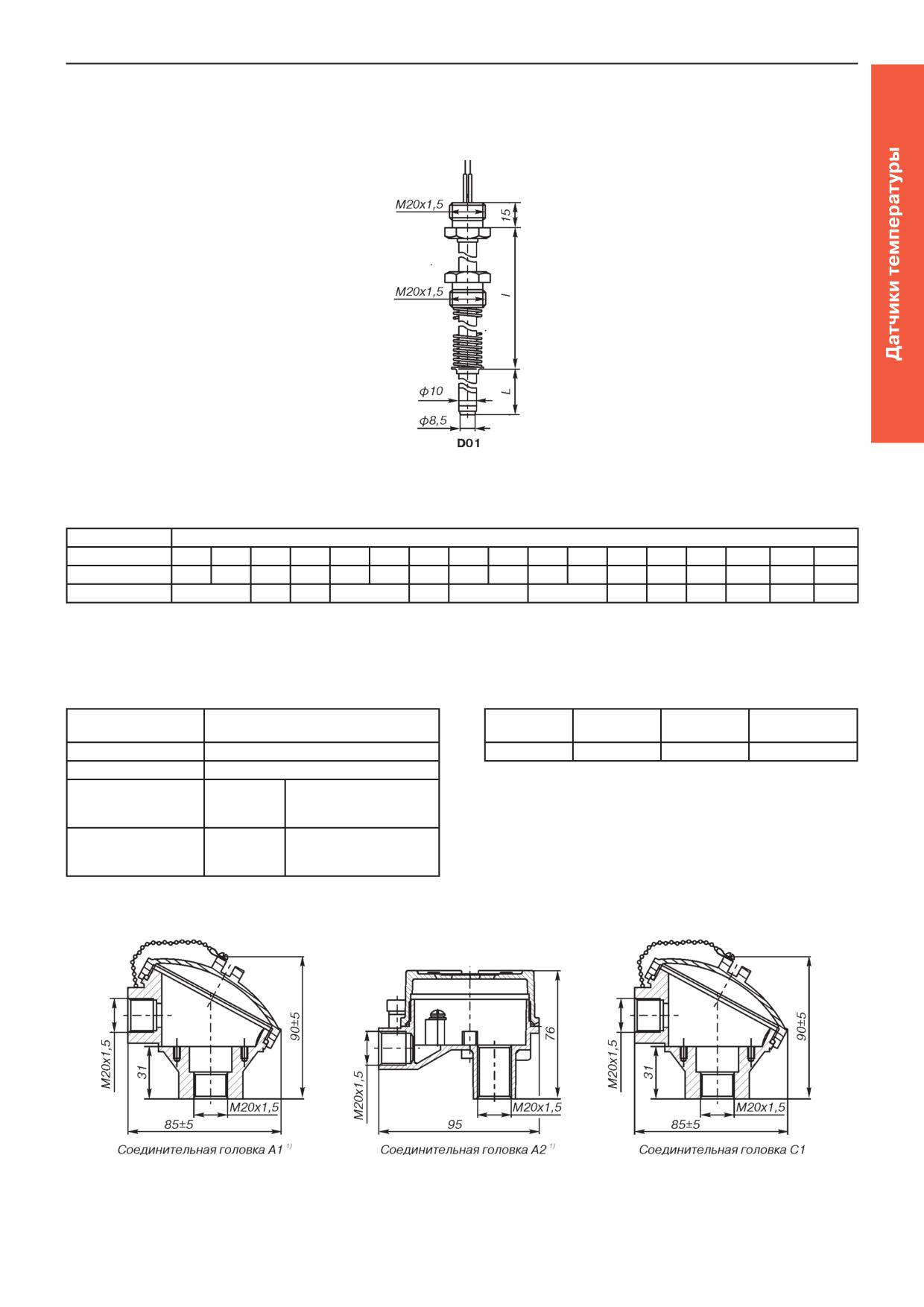

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ

* - "U-образная" шпилька заказывается с помощью выбора специальной опции.

Рис. 2

Измерительный преобразователь Метран-2700

ИНФОРМАЦИЯ ДЛЯ ОФОРМЛЕНИЯ ЗАКАЗА

Измерительный преобразователь Метран-2700

Таблица 8

Код

Описание

Стандарт ¹⁾

Метран-2700

Измерительный преобразователь Метран-2700

Базовое исполнение (доступно только с аналоговым выходным сигналом)

Базовое исполнение с цифровым протоколом

Исполнение высокой точности с цифровым протоколом

Тип монтажа

Монтаж в соединительной головке

Исполнение

Исполнение 1

Протокол выходного сигнала

4-20 мА/HART

4-20 мА (только для ET)

Сертификация изделия

Разрешенные коды вариантов

соединительной головки

IМ

Сертификация соответствия требованиям технического

A1, A2, A5, A6, P1, C1

регламента Таможенного союза - Exia - "искробезопасная

электрическая цепь"

ЕМ

Сертификация соответствия требованиям технического

A2, A5, A6

регламента Таможенного союза - Exd - "взрывонепроницаемая

оболочка"

КМ

Сертификация соответствия требованиям технического

A2, A5, A6

регламента таможенного союза - Exia, Exd, Ext

Сертификация не требуется

A1, A2, A5, A6, P1, C1

Соединительная головка

А1

Соединительная головка, алюминий

Универсальная головка (клеммная коробка), алюминий

Соединительная головка, полиамид

Cоединительная головка, нержавеющая сталь

Без соединительной головки

Опции сборки

ПП, специфицированный отдельно и смонтированный с датчиком в одной сборке

Без первичного преобразователя

Дополнительные опции

Дополнительные материалы компонентов

MM1

Табличка из нержавеющей стали

MM2

Табличка из алюминия

Протокол поверки

Свидетельство о поверке

Оформление свидетельства о поверке

Функциональная безопасность

Сертификат функциональной безопасности МЭК 61508 с отчетом FMEDA

Настройка по заказу потребителя

Настройка датчика по заказу потребителя (необходимо заполнить лист конфигурации)

Согласование сенсора

Настройка согласования измерительного преобразователя и первичного преобразователя

(сенсора) с константами Каллендара - Ван Дюзена

Низкотемпературные опции

BR5

Расширенный диапазон температур окружающей среды -51…85 °С

BR6

Расширенный диапазон температур окружающей среды -60...85 °С

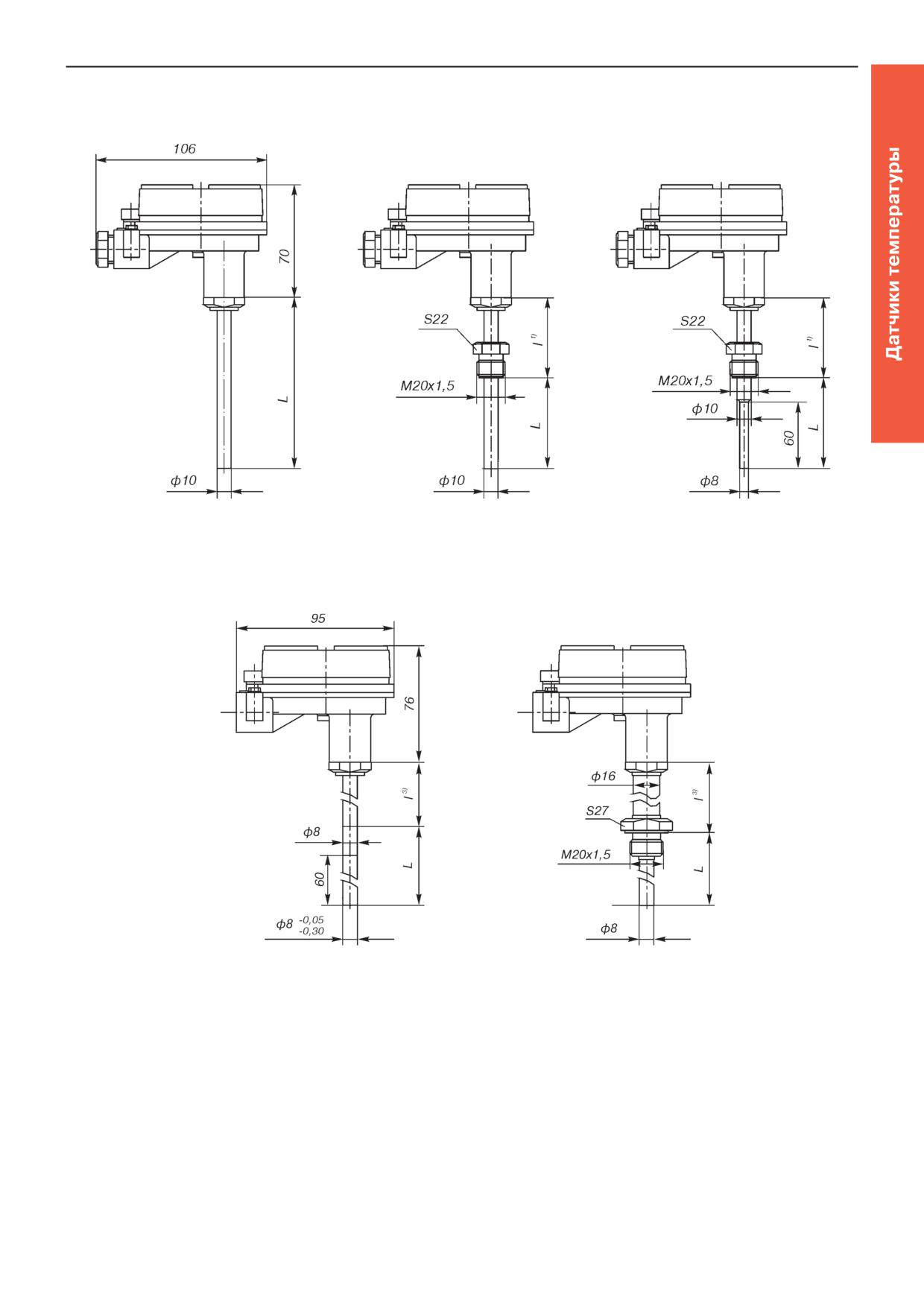

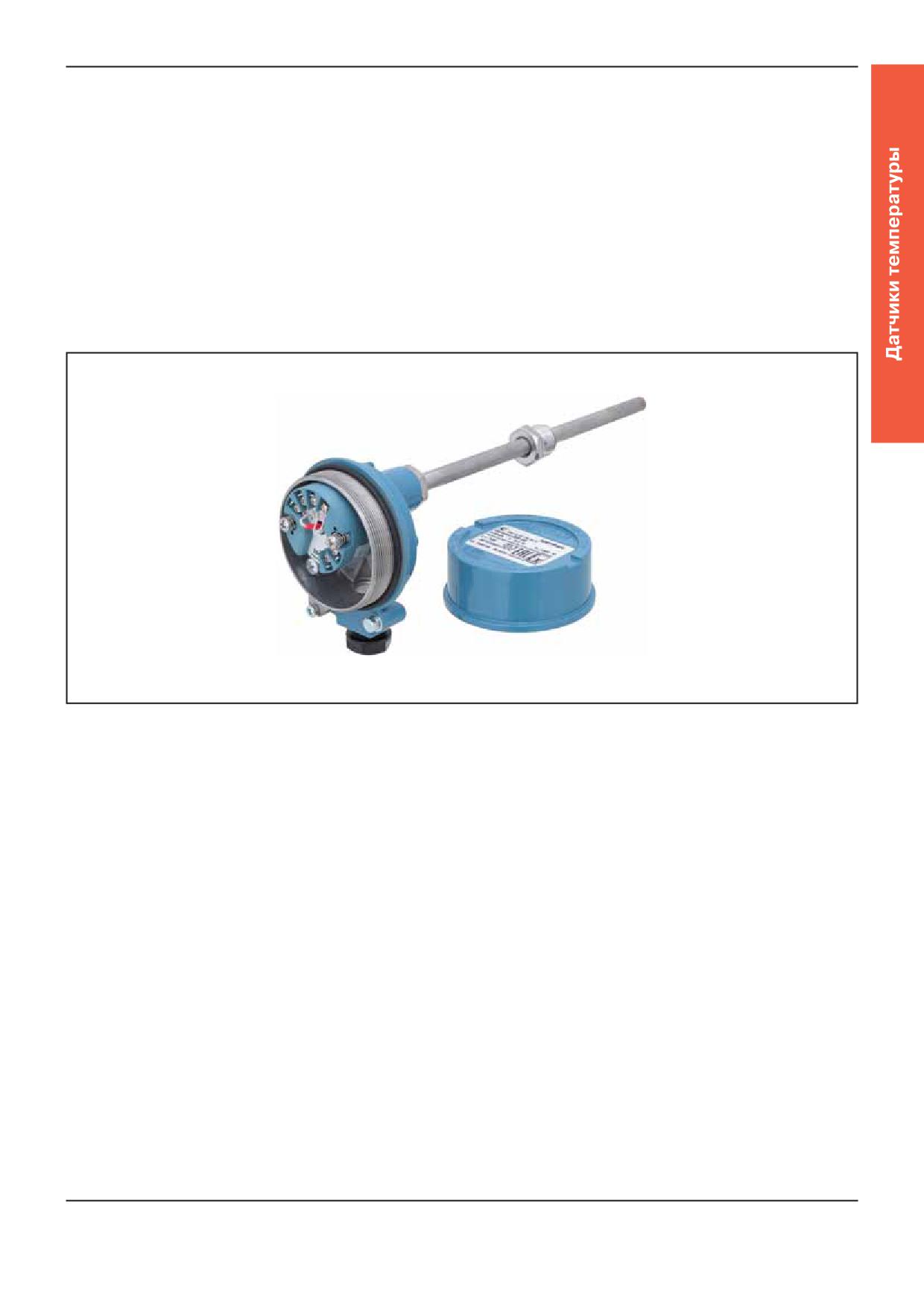

Метран-280

Преобразователи температуры (ПТ) Метран-280

Каждый датчик в многоточечном режиме имеет свой уникальный

предназначены для точных измерений температуры.

адрес от 1 до 15, и обращение к датчику идет по этому адресу.

Использование ПТ допускается в нейтральных, а

Метран-280 в обычном режиме имеет адрес 0; если ему

также агрессивных средах, по отношению к которым материал

присваивается адрес от 1 до 15, то датчик автоматически

защитной арматуры является коррозионностойким.

переходит в многоточечный режим и устанавливает выход

Связь ПТ Метран-280 с АСУ ТП осуществляется:

в 4 мА. Коммуникатор или АСУТП определяет все датчики,

- по аналоговому каналу - передачей информации об

подключенные к линии, и может работать с каждым из них.

измеряемой температуре в виде постоянного тока 4-20 мА;

Установка многоточечного режима не рекомендуется

- по цифровому каналу - в соответствии с HART-протоколом.

в случае, если требуется искробезопасность.

Для передачи сигнала на расстояние используются

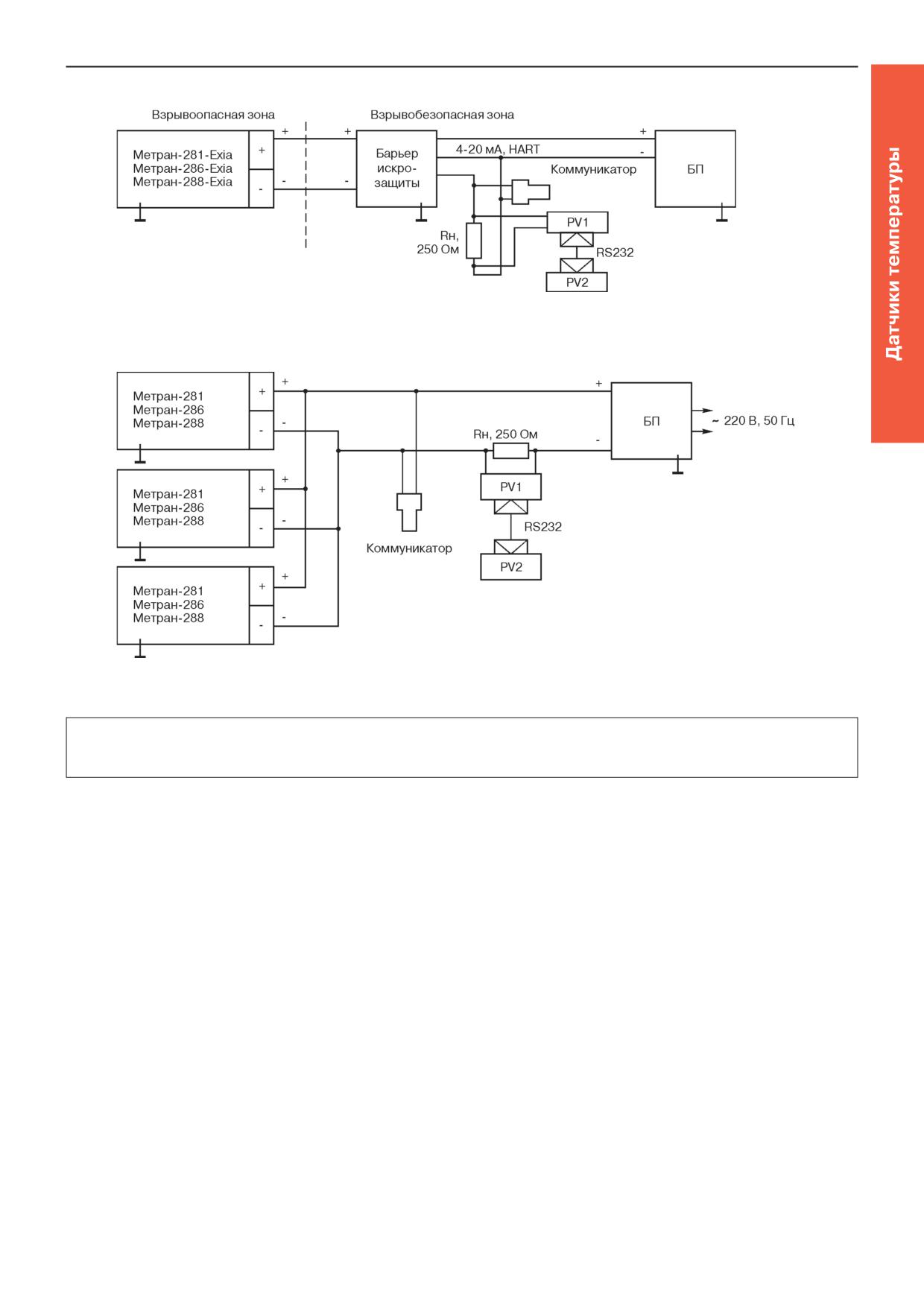

Схема включения датчиков, работающих в

2-х-проводные токовые линии.

многоточечном режиме, приведена в разделе "Схемы внешних

соединений".

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

И ПРИНЦИП ДЕЙСТВИЯ

ФУНКЦИОНАЛЬНЫЕ ОСОБЕННОСТИ

Конструктивно ПТ Метран-280 состоит из первичного

ПИ осуществляет:

преобразователя и преобразователя измерительного (ПИ),

z дистанционную перенастройку диапазонов измерений

встроенного в корпус соединительной головки.

температуры с учетом минимального поддиапазона (разницы

В качестве первичного преобразователя в Метран-281

между верхним и нижним значениями настраиваемого

используются чувствительные элементы из термопарного

диапазона измерений):

кабеля с номинальной статической характеристикой (НСХ) типа

25°С - для Метран-281, -288,

К по ГОСТ 6616, в Метран-286 - платиновые чувствительные

10°С - для Метран-286;

элементы с НСХ типа Pt100 по ГОСТ 6651, в Метран-288 -

z самодиагностику. Во время диагностики при обнаружении

чувствительные элементы из термопарного кабеля с НСХ типа

неисправности в первичном преобразователе или ПИ выходной

N по ГОСТ 6616.

аналоговый сигнал переводится в состояние, соответствующее:

ПИ преобразует сигнал первичного преобразователя

- высокому уровню 21 мА<Iвых<23 мА, или

температуры в унифицированный выходной сигнал постоянного

- низкому уровню

3,50 мА<Iвых<3,75 мА.

тока 4-20 мА с наложенным на него цифровым сигналом HART.

Уровень аварийного сигнала конфигурируется потребителем

Коммуникационный протокол HАRT обеспечивает

при помощи коммуникатора Trex; HART модема Метран-682 с

двухсторонний обмен информацией между Метран-280 и

программой HART-Master.

управляющими устройствами:

Неисправность ПИ всегда вызывает высокий уровень

- компьютером, оснащенным HART-модемом и программным

аварийного сигнала, независимо от выбора уровня сигнала

обеспечением Метран-Конфигурация;

(высокого или низкого);

- любым средством управления HART полевыми устройствами,

z переход в режим насыщения при выходе температуры

например, коммуникатором (см. раздел каталога "Функцио-

первичного преобразователя за пределы диапазона измеряемых

нальная аппаратура").

температур:

Управление ПТ осуществляется дистанционно, при

- низкий уровень: между нижним значением аварийного сигнала

этом обеспечивается настройка датчика:

плюс 0,1 мА и 3,9 мА;

- выбор его основных параметров;

- высокий уровень: между значением 20,5 мА и верхним

- перенастройка диапазонов измерений;

значением аварийного сигнала минус 0,1 мА;

- запрос информации о самом ПТ (типе, модели, серийном

z линеаризацию НСХ чувствительного элемента первичного

номере, максимальном и минимальном диапазонах измерений,

преобразователя температуры;

фактическом диапазоне измерений).

z автокомпенсацию изменения термо-ЭДС от изменения

В Метран-280 реализована возможность выбора

температуры холодных спаев чувствительного элемента

единиц измерения: градусы Цельсия, °С; градусы Кельвина, К;

первичного преобразователя температуры;

градусы Фаренгейта, F; градусы Ранкина, R; Омы; милливольты.

z защиту от случайного изменения установленных параметров;

Многоточечный режим работы ПТ Метран-280

z выбор величины демпфирования:

В многоточечном режиме Метран-280 работает

любое значение от 0 до 32 с

только с цифровым выходом. Аналоговый выход автоматически

(по умолчанию устанавливаетя 5 с);

устанавливается в 4 мА и не зависит от значения входной

z фильтрацию частоты сети переменного тока 50/60 Гц;

температуры. Информация о температуре считывается по НАRТ

z работу в режиме активного калибратора (возможность

протоколу. К одной паре проводов может быть подключено

диагностики ПИ с помощью калибраторов, генерирующих

до 15 датчиков. Их количество определяется длиной и

электрические сигналы различных видов, например,

параметрами линии, а так же мощностью блока питания датчиков.

Метран-510-ПКМ).

Время включения (при нулевом времени демпфиро-

вания) - 5 с; время обновления показаний - 1 с.

Метран-280

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Тип и исполнение ПТ, НСХ первичного преобразователя, диапазон измеряемых температур, пределы допускаемой основной

погрешности указаны в табл.1.

Таблица 1

Диапазон

Поддиапазон

Пределы допускаемой основной приведенной

измеряемых

погрешности ПТ

Обозначение ПТ

НСХ

температур ПТ,

температур¹⁾

по аналоговому

по цифровому

не менее, ±°С

°С

ПТ, °С

сигналу, ±%

Метран-281

-50…500

0,40

Метран-281-Exia

-50...1000

1,0

500…1000

0,30

Метран-281-Exd

Метран-288

-50…500

0,40

Метран-288-Exia

-50...1200

0,5

500…1200

0,30

Метран-288-Exd

Метран-286

Метран-286-Exia

Pt100

-50...500

-50…500

0,15

0,4

Метран-286-Exd

¹⁾ Значение допускаемой основной погрешности датчика температуры выбирается наибольшим из значений, установленных в

таблице 1 в процентах от диапазона измерений, выбранного при заказе, или в градусах Цельсия, в зависимости от того, что больше.

Материал защитной арматуры

Таблица 2

Материал

Обозначение ПТ

Максимальная температура

Код исполнения

применения, °С

по материалам

12Х18Н10Т¹⁾

Метран-281 (кроме рис.12-19),

800

Н10

10Х17Н13M2Т

Метран-286

800

Н13

ХН78Т

Метран-281, Метран-288

1000

Н78

10Х23Н18

1000

Н18

Метран-288

ХН45Ю

1200

Н45

¹⁾ Материал 12Х18Н10Т является стандартным

Материал корпуса соединительной головки - алюминиевый сплав АК12.

Степень защиты от воздействия пыли и воды - IP65 по ГОСТ 14254.

Взрывозащита

Метран-281-Ex, -286-Ex, -288-Ex могут применяться во взрывоопасных зонах, в которых возможно образование взрывоопасных

смесей газов, паров, горючих жидкостей с воздухом категории IIC группы Т6 или Т5 по ГОСТ 12.1.011.

Маркировка взрывозащиты:

- особовзрывобезопасный уровень с видом взрывозащиты "искробезопасная электрическая цепь ia" - 0ExiaIICT6 X, 0ExiaIICT5 X;

- взрывобезопасный уровень с видом взрывозащиты"взрывонепроницаемая оболочка d" - 1ExdIICT6 X, 1ExdIICT5 X.

Защита от электромагнитных помех Метран-280 указана в табл.3.

Таблица 3

Электромагнитная помеха

Параметр

Влияние помехи

Электростатический разряд

- контактный разряд в 6 кВ; - воздушный

нет

разряд в 8 кВ

Наведенная

80-1000 МГц при 10 В/м

нет

Импульсная

1 кВ для входа-выхода

нет

Скачок

- 0,5 кВ по схеме "провод-провод" - 1 кВ

нет

по схеме "провод-земля"

Кондуктивная

от 150 кГц до 80 МГц при 10 В

нет

Метран-280

Питание:

Условное давление (Ру),

- от 12 до 32 В постоянного тока - для Метран-280 с измери-

группа виброустойчивости (Ву)

Таблица 4

тельным преобразователем с кодом "3";

- от искробезопасных цепей блоков питания (барьеров),

Рис.

Ру, МПа

Ву по ГОСТ 12997

имеющих вид взрывозащиты "искробезопасная электрическая

1, 4, 8, 12-19

0,4

цепь" с уровнем искробезопасности электрической цепи "ia"

2, 3, 5, 6, 7, 9, 10, 23, 24

6,3

для взрывоопасных смесей группы IIС по ГОСТ Р 51330.0 и

пропускающих HART-сигнал (например, барьер искрозащиты

2, 3, 5, 6, 10, 23, 24

6,3

G1 ¹⁾

Метран-631-Изобар) - для Метран-280-Exia.

12-19

0,4

¹⁾ Только для ИПТ с длиной монтажной части не более 500 мм,

Мощность:

длиной наружной части не более 120 мм.

- 1,0 Вт

- для всех исполнений Метран-280.

Климатическое исполнение:

Надежность

- У1.1 по ГОСТ 15150, но для работы при значениях температуры

Средний срок службы, не менее:

окружающего воздуха от -40 до 70°С и от -50 до 85°С;

6-ти лет - для Метран-281, Метран-288;

для исполнения Ех температурного класса Т6 от -20 до 40°С;

8-ти лет - для Метран-286.

температурного класса Т5 от -40 до 70°С и от -50 до 85°С;

- Т3 по ГОСТ 15150, но для работы при значениях температуры

Гарантийные обязательства

окружающего воздуха от -10 до 70°С;

Гарантийный срок на преобразователи температуры

для исполнения Ех температурного класса Т6 - от -10 до 40°С;

составляет 18 месяцев с даты ввода в эксплуатацию или 24

температурного класса Т5 от -10 до 70°С.

месяца с даты поставки, в зависимости от того, какой из данных

периодов истекает раньше.

Показатель тепловой инерции (Т)

Таблица 5

Поверка:

- методика поверки: МИ 280.01.00-2013 «Преобразователи

Рис.

Т, с

температуры Метран-280, Метран-280-Ex». Методика поверки»

1, 2, 8, 9

с изменением №1;

3, 4, 5, 10, 23

- интервал между поверками: 4 года для Метран-281,

Метран-288; 5 лет для Метран-286.

6, 12-19, 24

КОМПЛЕКТ ПОСТАВКИ

1. Датчик

1 шт.

2. Паспорт

1 экз.

3. Руководство по эксплуатации

1 экз.¹⁾

¹⁾ На 10 шт. ПТ и меньшее количество при поставке в один адрес.

Метран-280

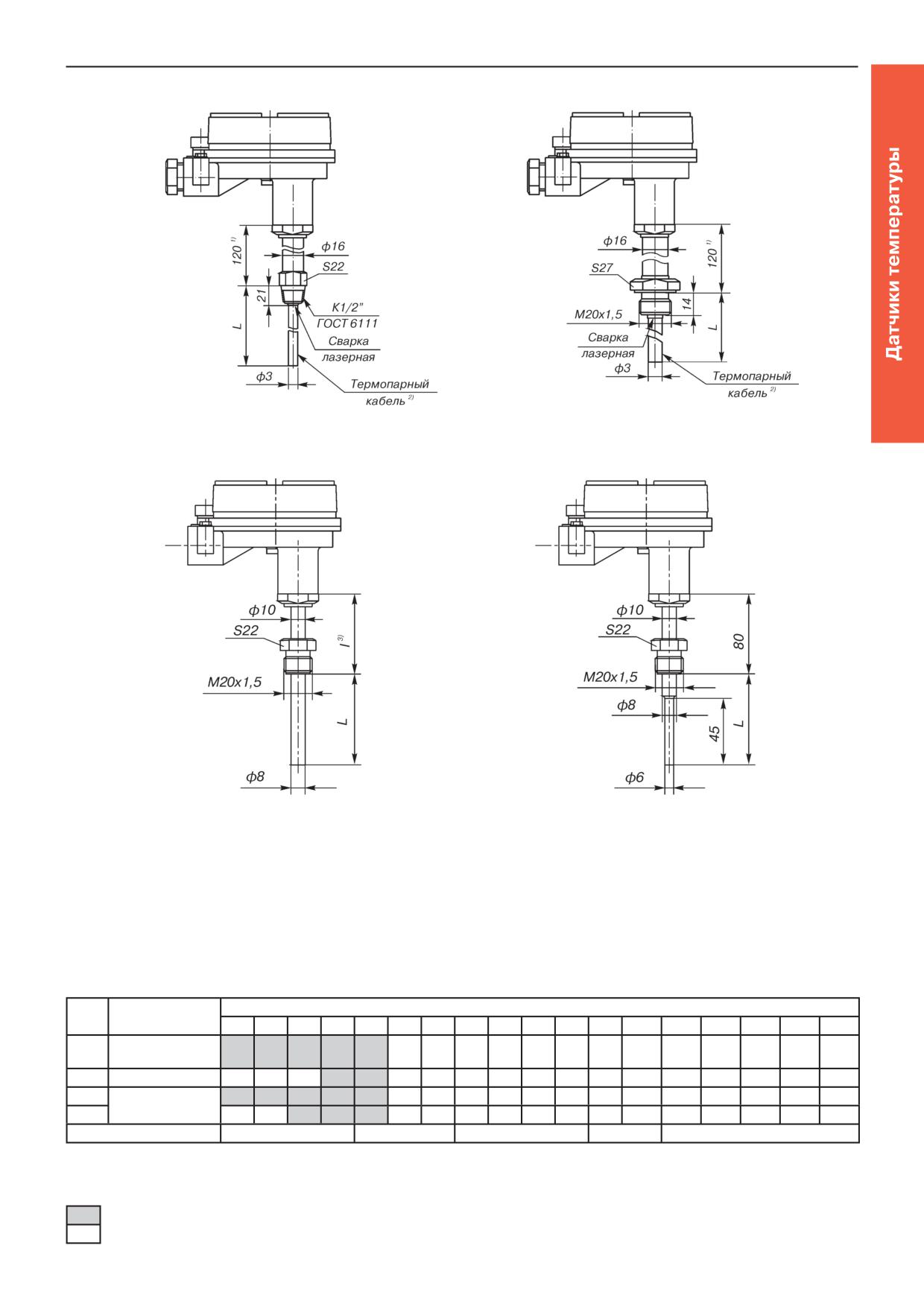

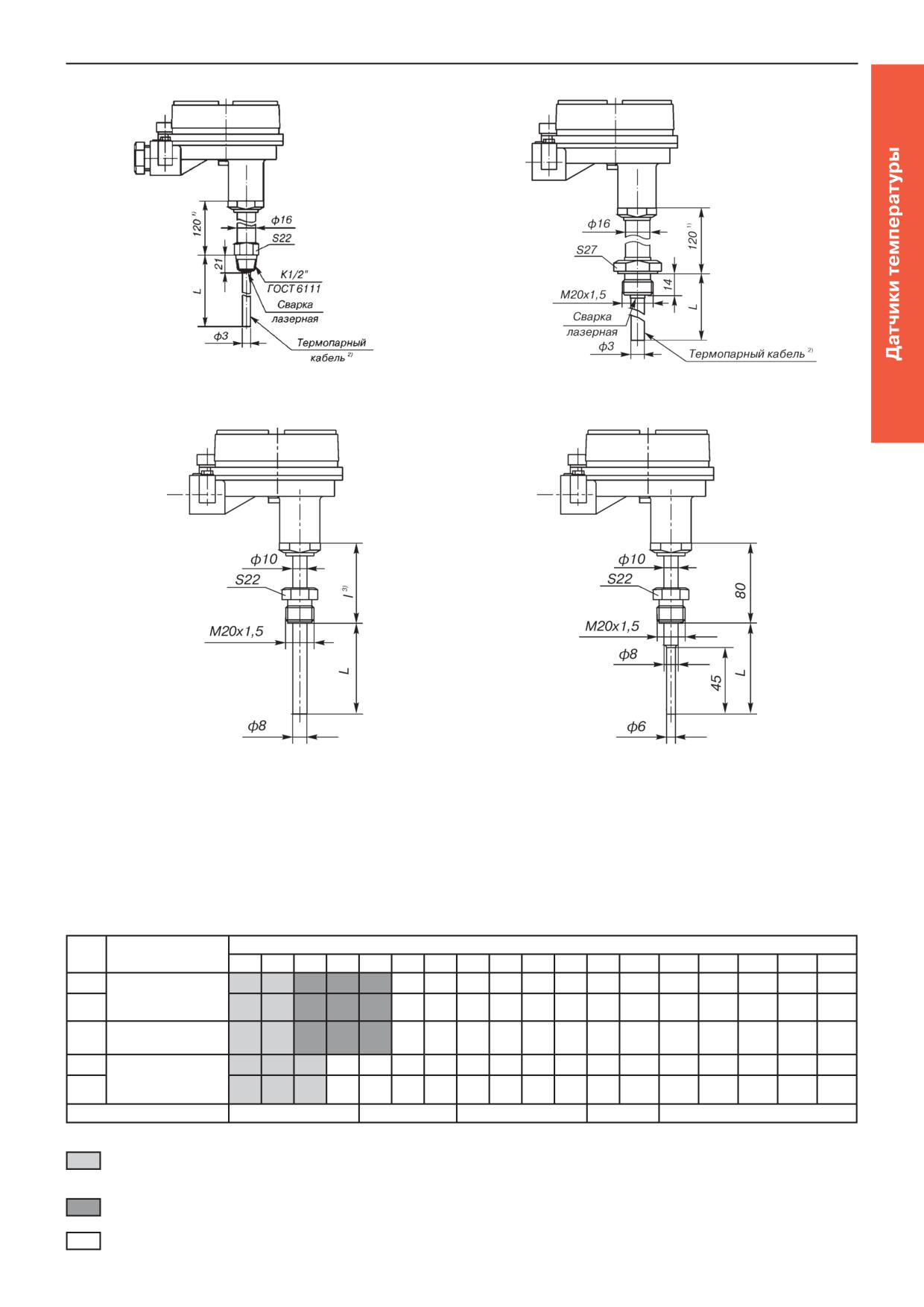

Рис.6 ²⁾ (ост.см.рис.4)

Рис.7 ²⁾ (ост.см.рис.4)

(штуцер неподвижный)

Метран-281-07-Exd

Метран-286-06-Exd

Метран-288-07-Exd

¹⁾ l=120, 160, 200 мм - для Метран-281-Exd, Метран-288-Exd по рис.7.

Длина наружной части 160 или 200 мм дополнительно оговаривается при заказе.

²⁾ Кабельные вводы условно не показаны, см.раздел "Монтажные комплекты кабельного ввода".

Таблица 6

Длина монтажной части, L ³⁾, мм

Рис.

Тип и исполнение

100

120

160

200

250

320

400

500

630

800

1000

1250

1600

2000

2500

3150

Метран-286,

Метран-286-Еxia

Масса, кг

0,50...0,65

0,65...0,85

1,00...1,60

Метран-286-Еxd

Масса, кг

0,85...1,05

0,92...1,25

1,2...1,4

Метран-281,

Метран-281-Еxia

Масса, кг

0,50...0,65

0,65...0,85

1,00...1,60

Метран-281-Еxd

Масса, кг

0,85...1,05

0,92...1,25

1,2...1,4

Метран-288,

Метран-288-Еxia

Масса, кг

0,50...0,65

0,65...0,85

1,00...1,60

Метран-288-Еxd

Масса, кг

0,85...1,05

0,92...1,25

1,2...1,4

³⁾ Длины монтажной части от 60 до 2500 мм без знака С являются стандартными. Дополнительно длина монтажной части может

выбираться из представленного ряда длин в границах диапазона, указанного в таблице с шагом в 5 мм.

Заказы принимаются:

Для диапазона измеряемых температур -50...300°С

Для диапазона измеряемых температур

-50...500°С - Метран-281-Exia, -Exd

-50...1000°С - Метран-288-Exia, -Exd

После дополнительного согласования

Метран-280

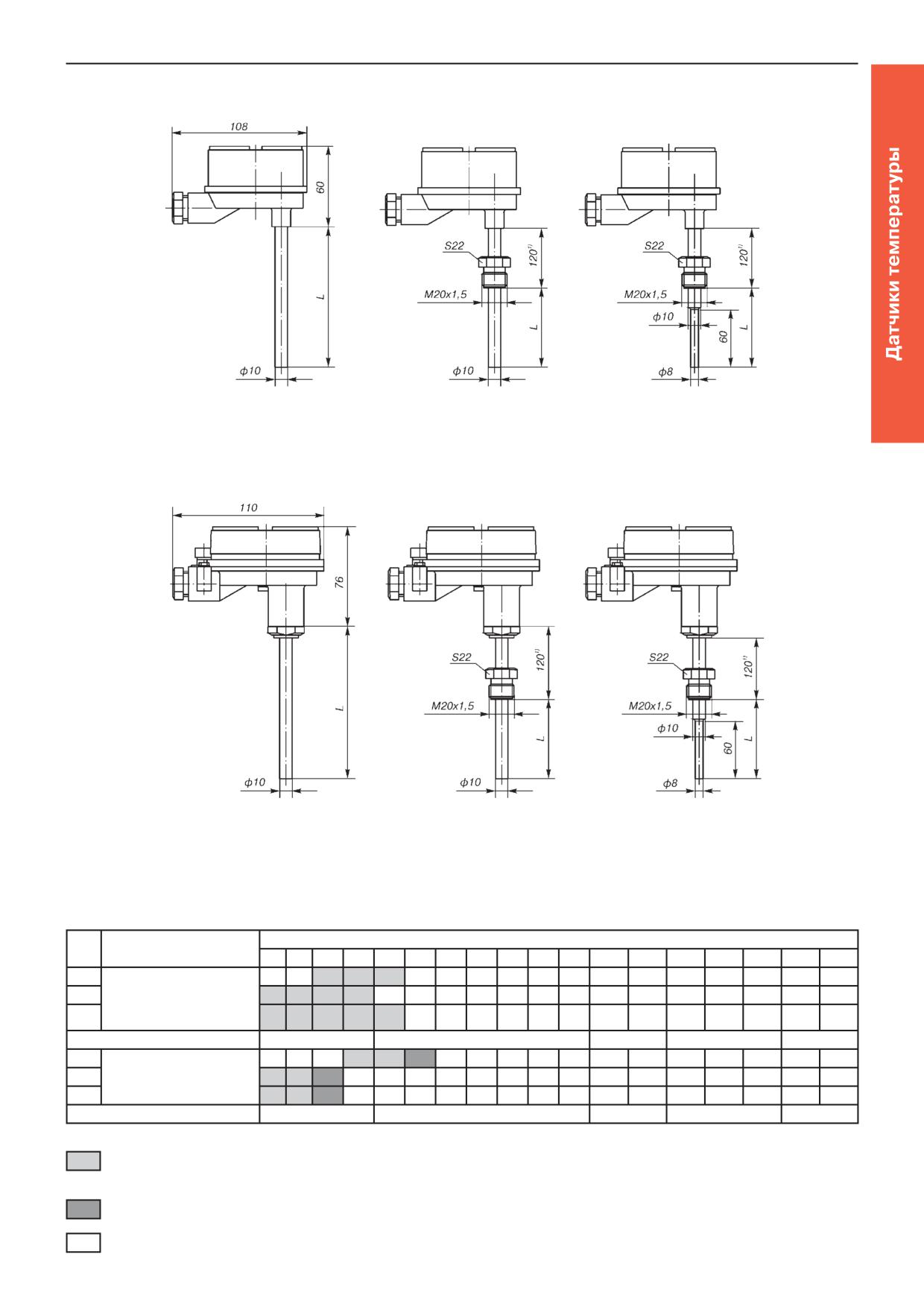

Рис.8

Рис.9 (штуцер подвижный)

Рис.10 (штуцер подвижный)

Метран-281/286-31

Метран-281/286-32

Метран-281/286-33

Рис.12 (ост.см.рис.4)

Рис.13 (ост.см.рис.4)

(штуцер неподвижный)

Метран-281-12-Exd

Метран-281-13-Exd

¹⁾ Для высокотемпературных технологических процессов с целью уменьшения влияния температуры процесса на работу

преобразователя измерительного Метран-281-Exd выпускаются с длиной наружной части 160 или 200 мм. Длина наружной части

160 или 200 мм дополнительно оговаривается при заказе.

²⁾ Погружаемая часть Метран-281-13-Exd изготовлена из термопарного кабеля. В процессе монтажа погружаемую часть можно

изгибать, укладывать в труднодоступные места и прижимать к поверхности для измерения ее температуры.

Таблица 7

Тип и

Длина монтажной части, L³⁾, мм

Рис.

исполнение

100

120

160

200

250

320

400

500

630

800

1000

1250

1600

2000

2500

3150

Метран-286

Метран-281

9,10

Масса, кг

0,50...0,65

0,65...0,85

1,00...1,60

12, 13

Метран-281-Еxd

Масса, кг

0,95

1,1

1,15

1,25

1,36

выбираться из представленного ряда длин в границах диапазона, указанного в таблице с шагом в 5 мм.

Заказы принимаются:

Для диапазона измеряемых температур -50...300°С

После дополнительного согласования

Метран-280

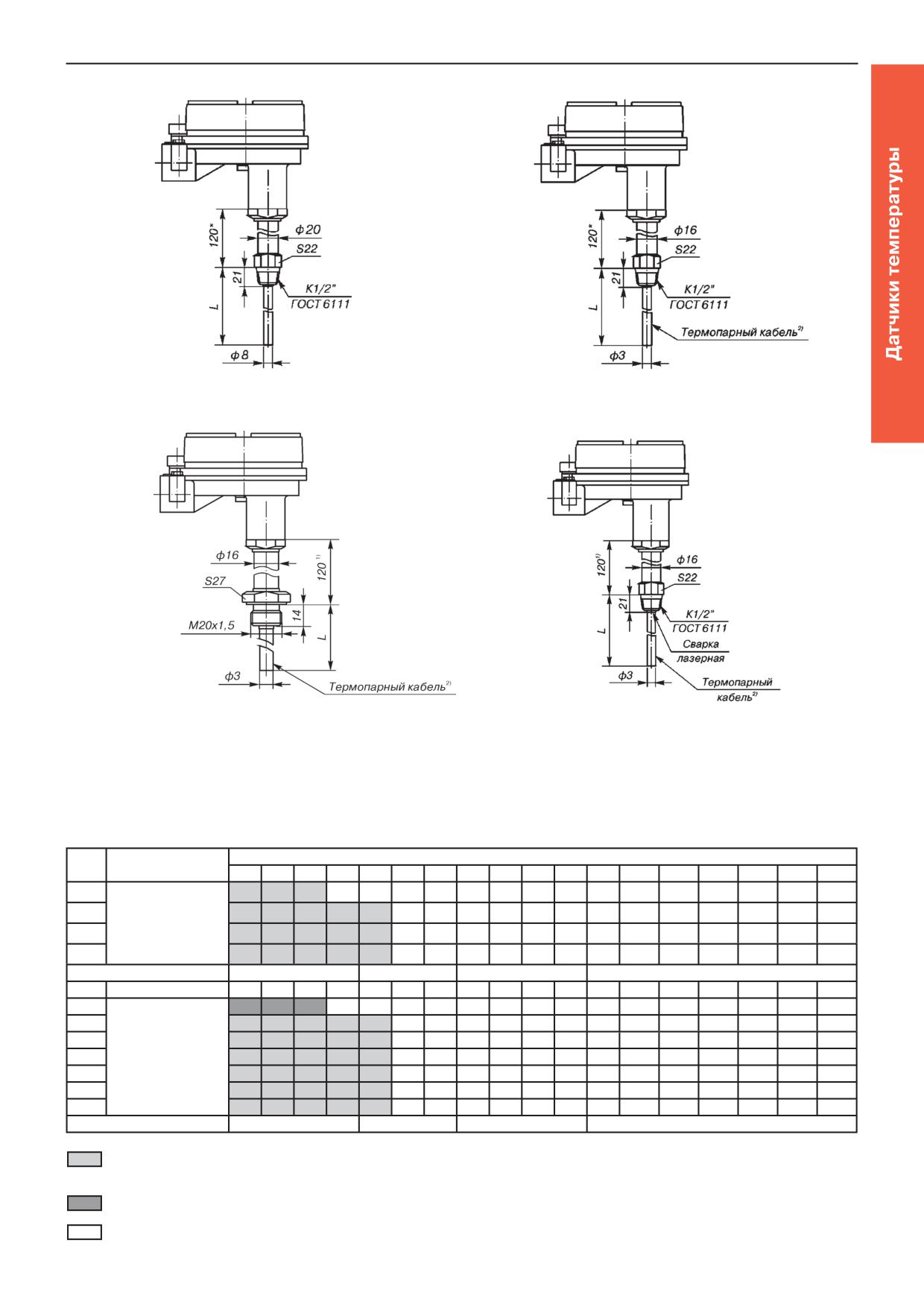

Рис.14 (ост.см.рис.4)

Рис.15 (ост.см.рис.4)

(штуцер неподвижный)

Метран-281-14-Exd

Метран-281-15-Exd

Рис.16 (ост.см.рис.16)

Рис.17 (ост.см.рис.16)

(штуцер неподвижный)

Метран-281-16, Метран-281-16-Exia

Метран-281-17, Метран-281-17-Exia

160 или 200 мм дополнительно оговаривается при заказе.

²⁾ Погружаемая часть Метран-281-15-Exd; Метран-281-17; Метран-281-17-Exia изготовлена из термопарного кабеля. В процессе

монтажа погружаемую часть можно изгибать, укладывать в труднодоступные места и прижимать к поверхности для измерения ее

температуры.

Таблица 8

Тип и

Длина монтажной части, L³⁾, мм

Рис.

исполнение

100

120

160

200

250

320

400

500

630

800

1000

1250

1600

2000

2500

3150

14, 15

Метран-281-Exd

Метран-281,

16, 17

Метран-281-Exia

Масса, кг

0,95

1,1

1,15

1,25

1,36

выбираться из представленного ряда длин в границах диапазона, указанного в таблице с шагом в 5 мм.

Заказы принимаются:

Для диапазона измеряемых температур -50...300°С

После дополнительного согласования

Метран-280

Рис.18 (ост.см.рис.1)

Рис.19 (ост.см.рис.1)

(штуцер неподвижный)

Метран-281-18, Метран-281-18-Exia

Метран-281-19, Метран-281-19-Exia

Рис.23 (ост.см.рис.4)

Рис.24 (ост.см.рис.4)

(штуцер подвижный)

Метран-281/286-23-Exd

Метран-286-24-Exd

преобразователя измерительного Метран-281, -Exia выпускаются с длиной наружной части 160 или 200 мм. Длина наружной части

160 или 200 мм дополнительно оговаривается при заказе.

²⁾ Погружаемая часть Метран-281-19, -19-Exia изготовлена из термопарного кабеля. В процессе монтажа погружаемую часть можно

изгибать, укладывать в труднодоступные места и прижимать к поверхности для измерения ее температуры.

³⁾ l = 120, 160, 200 мм (см.*) - для Метран-281-Exd по рис.23;

l = 80 мм - для Метран-286-23-Exd по рис.23.

Таблица 9

Тип и

Длина монтажной части, L⁴⁾, мм

Рис.

исполнение

100

120

160

200

250

320

400

500

630

800

1000

1250

1600

2000

2500

3150

Метран-281,

Метран-281-Exia

Метран-281-Exd

Метран-286-Exd

Масса, кг

0,95

1,1

1,15

1,25

1,36

⁴⁾ Длины монтажной части от 60 до 2500 мм без знака С являются стандартными. Дополнительно длина монтажной части может

выбираться из представленного ряда длин в границах диапазона, указанного в таблице с шагом в 5 мм.

Заказы принимаются:

Для диапазона измеряемых температур -50...300°С

После дополнительного согласования

Метран-280

БП - блок питания;

PV1 - HART-модем Метран-683;

PV2 - персональный компьютер;

Барьер искрозащиты - 9001/51.

Рис.29. Метран-281-Exia, -286-Exia, -288-Exia с барьером искрозащиты

без гальванической развязки цепи питания и информационной цепи.

БП - блок питания;

PV1 - HART-модем Метран-683;

PV2 - персональный компьютер.

Рис.30. Метран-281, Метран-286, Метран-288 в многоточечном режиме.

ПРИМЕР ОБОЗНАЧЕНИЯ ПРИ ЗАКАЗЕ

Метран-286 - 05 - Exd - 3 - 500/l - Н10 - (-50...500)°С - БК - Т6 - У1.1 - G1

1. Тип преобразователя температуры

4. Код исполнения преобразователя измерительного

Метран-281

Метран-646 с гальванической развязкой и

Метран-286

HART7

Метран-288

5. Длина монтажной части, L, мм (табл.6, 7, 8, 9)/длина наружной

2. Код исполнения защитной арматуры

части, l, мм (для Метран-280 рис.4, 5, 7, 23).

01¹⁾

по рис.1

6. Код исполнения защитной арматуры по материалам (табл.2).

02¹⁾

по рис.2

7. Диапазон измеряемых температур (табл.1).

03¹⁾

по рис.3

8. Код кабельного ввода (см. раздел "Монтажные комплекты

04¹⁾

по рис.4

кабельного ввода")

05¹⁾

по рис.5

Для Метран-280-Exd:

06¹⁾

по рис.6 (только Метран-286-Ехd)

БК

для бронированного кабеля,

по рис.7 (только Метран-281-Ехd, -288-Ехd)

ТБ

для трубного монтажа,

по рис.8 (только Метран-281, -286)

заглушка

по рис.9 (только Метран-281, -286)

9. Температурный класс по ГОСТ Р 51330.0

по рис.10 (только Метран-281, -286)

Т5

по рис.12

Т6

13¹⁾

по рис.13 (только Метран-281-Exd)

10. Климатическое исполнение по ГОСТ 15150

по рис.14

У1.1

по рис.15

У1.1 (-50...85°С) - расширенный климатический

по рис.16

диапазон

17¹⁾

по рис.17 (только Метран-281, Exia)

Т3

по рис.18

по рис.19 (только Метран-281, Exia)

11. Дополнительные опции (по запросу)

23¹⁾

по рис.23

группа виброустойчисвости (табл.4).

24¹⁾

по рис.24 (только Метран-286-Exd)

ST-(…) маркировочная табличка по заказу

¹⁾ Отмечены стандартные рисунки. Доступны для материала

потребителя. Требуется указать в скобках параметры

защитной арматуры 12Х18Н10Т и длиной рабочей части не

маркировки, например:

более 2500 мм.

- TT1;

3. Вид взрывозащиты (указывается для ПТ взрывозащищен-

- TE342;

ного исполнения):

- 10LFC11CT002-B01/поз.64

Exia

"искробезопасная электрическая цепь ia";

- и т.д.

Exd

"взрывонепроницаемая оболочка d"

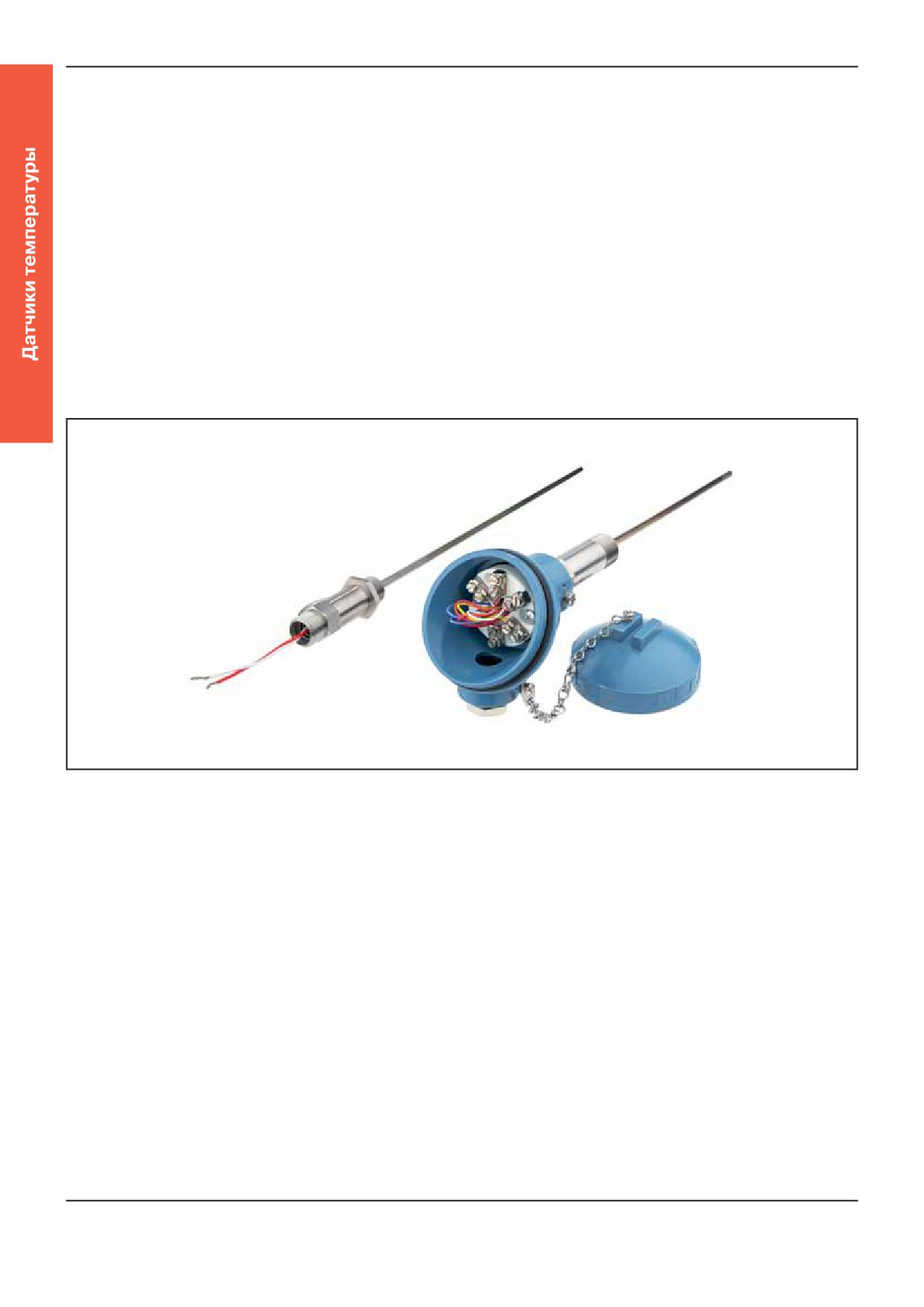

Метран-2700

Термопреобразователи с унифицированным

выходным сигналом Метран-2700

ОКПД2 26.51.51.110

z Выходной сигнал 4-20 мА с возможностью

Метран-2700

- микропроцессорные

конфигурирования измерительного

термопреобразователи с унифицированным

преобразователя

выходным сигналом

4-20 или

20-4 мА

z Межповерочный интервал:

предназначены для измерения температуры

- 5 лет - для ТП с НСХ 50М, 100М, 100П,

различных сред в газовой, нефтяной, угольной,

Pt100;

энергетической, металлургической, химической,

- 4 года - для ТП с НСХ К, N;

нефтехимиической, машиностроительной,

z Виброустойчивость G1 опционально

металлообрабатывающей, приборостроительной,

z Жаропрочные и коррозионностойкие

пищевой, деревообрабатывающей и других

защитные арматуры

отраслях промышленности, а также в сфере ЖКХ

z Взрывозащищенные исполнения Exd или

и энергосбережения.

Exia

Отличительные особенности:

z ТУ 4211-018-51453097-2008

- гальваническая развязка входа от выхода;

z Климатическое исполнение

- самодиагностика технического состояния;

-40...+85°С

- повышенная защита от электромагнитных помех;

-51...+75°С

- повышенная вибростойкость;

z Патент на полезную модель 149567

- возможность выносного монтажа измерительного

zДействует заключение о соответствии

преобразователя на DIN рейке.

постановлению правительства РФ №719

www.metran.ru

Общие: т. +7 (351) 24-24-444; info@metran.ru

Центр поддержки Заказчика: +7 (351) 24-24-000; support@metran.ru

Метран-2700

УСТРОЙСТВО И КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

Новизна микропроцессорных термопреобразова-

Чувствительный элемент преобразователей

телей (ТП) с унифицированным выходным сигналом (УВС)

термоэлектрических изготовлен из термопарного кабеля

Метран-2700 заключается в том, что теперь можно заказать

в виде кабельной вставки. В случае использования

первичный преобразователь (ПП) температуры любого

преобразователей термоэлектрических в качестве первичных

конструктивного исполнения серии Метран-2000 в комплекте

преобразователей в Метран-270М выполняется автома-

с микропоцессорным измерительным преобразователем

тическая компенсация изменения термо-ЭДС при изменении

(ИП) Метран-270М. Структура строки заказа позволяет

температуры холодного спая.

выбрать необходимую защитную арматуру, соединительную

Чувствительный элемент термометров сопротив-

головку, НСХ чувствительного элемента, кабельный ввод и

ления изготавливается по 4-проводной схеме. Номенклатурный

т.д. из предложенного модельного ряда, а не ограничиваться

ряд термометров сопротивления расширен кабельными

выбором исполнений из ряда стандартных сборок

термометрами сопротивления Pt100 (MIC).

термопреобразователей.

Конструктивные исполнения чувствительных

Первичный преобразователь в Метран-2700 помещен

элементов первичных преобразователей:

в защитную арматуру, измерительный преобразователь

- с монтажной платой стандарта DIN (только для ТП с ПП

Метран-270Мвстроенвсоединительнуюголовкуилирасположен

конструктивных исполнений групп А, С и НСХ К, N, Pt100

на рейке DIN.

(с кабельной конструкцией ЧЭ), соединительной головкой с

Соединительная головка имеет внутренний и внешний

кодом А1 или С1);

винты заземления.

- без монтажной платы стандарта DIN.

В ИП Метран-270М реализована гальваническая

Монтаж ИП осуществляется:

развязка входа от выхода.

- в соединительной головке;

Типы применяемых первичных преобразователей:

- на рейке DIN с помощью монтажного зажима.

- преобразователи термоэлектрические ТХА (НСХ: К),

Для термопреобразователей Метран-2700 с

ТНН (НСХ: N);

выносным монтажом ИП с зажимом для крепления на рейке

- термометры сопротивления медные ТСМ (НСХ: 50М, 100М);

DIN в соединительной головке устанавливается клеммная

- термометры сопротивления платиновые ТСП (НСХ: 100П,

колодка.

Pt100).

Крышка

Кабельный

Измерительный

ввод

микропроцессорный

преобразователь

Метран-270М

Первичный преобразователь

Термопреобразователь

температуры Метран-2000

с УВС Метран-2700

ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ

Настройка и управление термопреобразователем

Самодиагностика:

Метран-2700 осуществляются с помощью ПК посредством

- первичного преобразователя (обнаружение обрыва или

HART-модема и программы конфигурации Метран-2700.

короткого замыкания);

HART-модем обеспечивает соединение Метран-2700 с ПК по

- режима работы ИП Метран-270М.

интерфейсу стандарта USB.

При обнаружении неисправностей во время само-

Возможности конфигурирования:

диагностики ИП Метран-270М выходной аналоговый сигнал

- типа ПП;

переводится в состояние, соответствующее выбранному

- перенастройки диапазона измерений температуры с

уровню сигнала тревоги:

минимальным поддиапазоном измерений:

- низкий уровень: 3,20 мА < IН ≤ 3,75 мА;

10°С - для Метран-2700 с НСХ ПП: 100П, Pt100, 50М, 100М;

- высокий уровень: 21 мА < IВ ≤ 23 мА.

25°С - для Метран-2700 с НСХ ПП: K, N;

При выходе температуры ПП за пределы диапазона

- уровня аварийного сигнала (высокий/низкий);

измерений Метран-2700 переходит в режим насыщения:

- вида выходного сигнала (4-20, 20-4 мА);

- низкий уровень: (IН + 0,05) мА < IНН ≤ 3,9 мА;

- времени демпфирования (от 0 до 32 с);

- высокий уровень: 20,50 мА < IВН ≤ (IВ - 0,05) мА.

- единиц измерения температуры;

- установка электронного фильтра для отфильтровывания помех

Предприятие-изготовитель производит настройку

сети переменного тока с частотой 50 Гц.

измерительного преобразователя под индивидуальную

статическую характеристику чувствительного элемента

первичного преобразователя.

Метран-2700

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ, ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ И ПАРАМЕТРЫ

Диапазоны унифицированных выходных сигналов, номинальные статические характеристики (НСХ) первичного

преобразователя, тип ПП, диапазоны преобразуемых температур и пределы допускаемой основной приведенной погрешности

указаны в табл.1.

Таблица 1

Пределы допускаемой основной приведенной

Выходной

Диапазоны преобразуемых

Тип ПП

НСХ

погрешности

сигнал, мА

температур, °С ³⁾

±, %

не менее, ±°С

ТХА

-40…1000

0,25; 0,50

1,0

-40…1100

ТНН

0,25; 0,50

1,0

-40…1200

-50…200

Pt100

4-20,

ТСП

-50…500

0,15; 0,25

0,4

Pt100(MIC) ¹⁾

20-4

-50…600²⁾

-50…200

ТСП

100П

0,15; 0,25

0,4

-50…500

ТСМ

50М, 100М

-50…180

0,15; 0,25

0,5

¹⁾ При заказе термопреобразователя сопротивления с кабельной конструкцией ЧЭ в поле тип НСХ указывать Pt100(MIC).

²⁾ Только для термопреобразователей сопротивления с кабельной конструкцией ЧЭ.

³⁾Верхняя и нижняя граница настраиваемого диапазона не должны выходить за пределы диапазона измерений, указанных в таблице.

Значение допускаемой основной погрешности датчика температуры выбирается наибольшим из значений, установленных в таблице

1 в процентах от диапазона измерений, выбранного при заказе, или в градусах Цельсия, в зависимости от того, что больше.

КОНСТРУКТИВНЫЕ ИСПОЛНЕНИЯ ЗАЩИТНОЙ АРМАТУРЫ

КОНСТРУКТИВНЫЕ ИСПОЛНЕНИЯ ГРУППЫ А

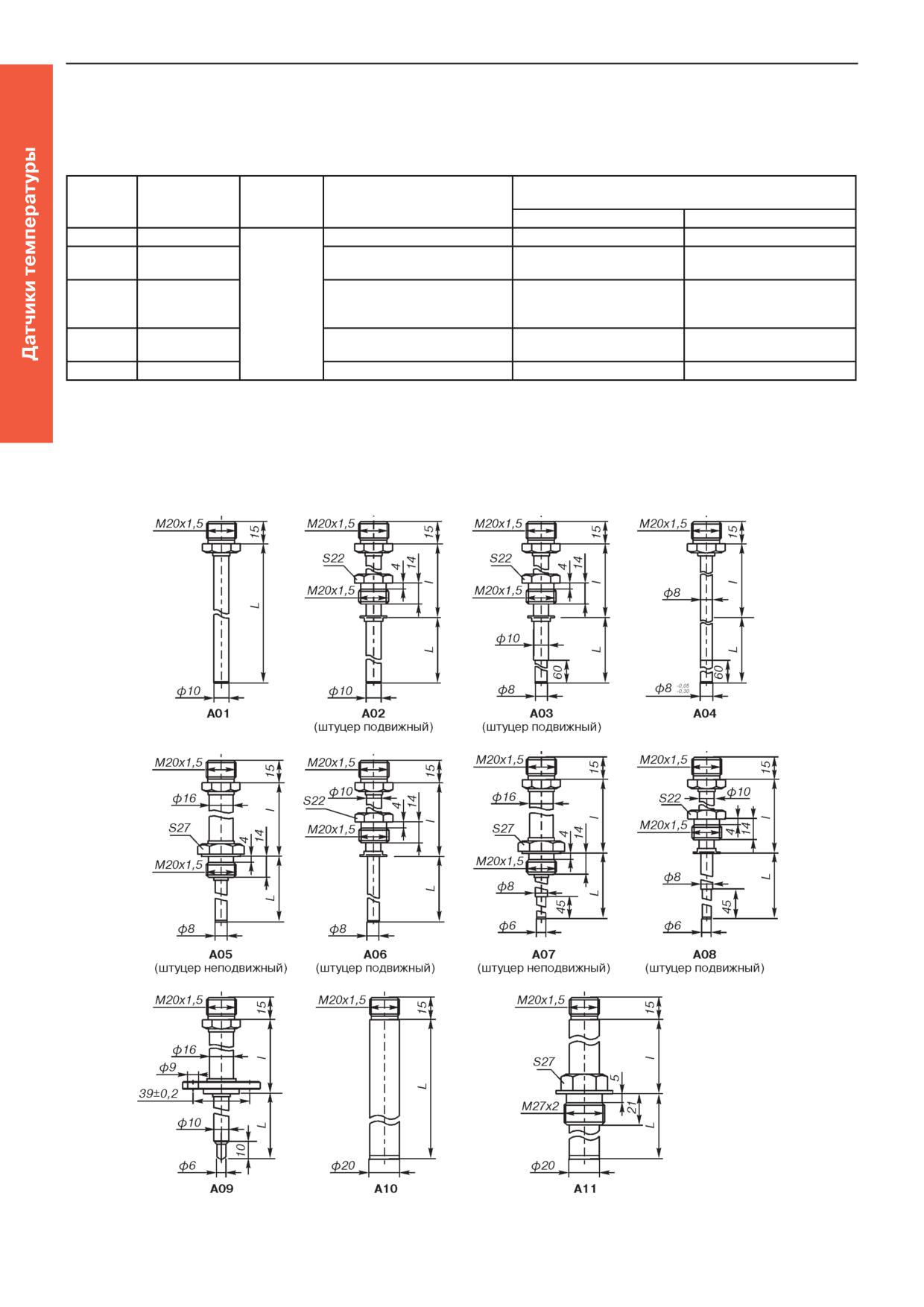

Рис.1.

Метран-2700

Стандартный ряд монтажных длин защитной арматуры

Таблица 2

Код исполнения

Длина монтажной части, L¹⁾, мм

защитной арматуры

НСХ: К, N

100

120

160

200

250

320

400

500

630

800

1000

1250

1600

2000

2500

3150

А01¹⁾

А02¹⁾

А03¹⁾

А04¹⁾

А05¹⁾

А06¹⁾

А07¹⁾

А08¹⁾

А09¹⁾

А10¹⁾

А11¹⁾

НСХ: 50M, 100М, 100П, Pt100

А01¹⁾

А02¹⁾

А03¹⁾

А04¹⁾

А05¹⁾

А06¹⁾

А07¹⁾

А08¹⁾

¹⁾ Конструктивные исполнения группы А с длиной монтажной части от 60 до 2500 мм имеют минимальный срок изготовления.

Дополнительно длина монтажной части может выбираться из представленного ряда длин в границах диапазона, указанного в

таблице с шагом в 5 мм.

Для кабельных термопреобразователей сопротивления, которые изготавливаются только с НСХ Pt100.

Длина наружной части защитной арматуры

Таблица 3

l, мм

120

160

200

НСХ: К, N

А01, А10

А02-А09, А11

НСХ: 50М, 100М, 100П, Pt100

А01

А02-А08

Материал защитной арматуры, тип НСХ и диапазоны измерений

Таблица 4

Диапазон

Материал

Код исполнения

Максимальная температура

измерений,

защитной

по материалам

применения для кода материала

Код исполнения

Тип НСХ

указываемый в

арматуры

защитной арматуры, °С

строке заказа, °С

-40…1000

12Х18Н10Т

Н10

800

А01, А02, А03,

10Х17Н13М2Т

Н13

-40…1100

А04, А05, А06,

10Х23Н18

Н18

1000

-40…1200

А07, А08, А09

ХН78Т

Н78

1100

ХН45Ю

Н45

1200

-40...1000

12Х18Н10Т

Н10

800

10Х23Н18

Н18

А10, А11

1000

-40…1100

15Х25Т

Х25

-40…1200

ХН45Ю

Н45

1200

50М, 100М

-50…180

180

-50…200

200

Pt100

-50…500

500

12Х18Н10Т

Н10

А01-А08

-50…200

200

100П

10Х17Н13М2Т

Н13

-50…500

500

-50…500

500

Pt100¹⁾

-50…600

600

¹⁾ Для термопреобразователей сопротивления с кабельной конструкцией ЧЭ.

Метран-2700

Максимальная температура применения для термопреобразователей Метран-2700

с НСХ первичного преобразователя К, N, 100П и Pt100

Таблица 5.1

НСХ

Код по материалам

Н10, Н13

Н18, Х25, Н78, Н45

Код исполнения

А01, А10

А02-А09, А11

А01, А10

А02-А09, А11

l, мм

120

160

200

120

160

200

L, мм

Максимальная температура применения, °С

300

100

300

120

1000

800

160

300

800

1000

200

800

1000

250

800

1000

800

1000

320

400, 500, 630, 800, 1000, 1250,

800

1000

1600, 2000, 2500, 3150

Таблица 5.2

НСХ

Код по материалам

Н78

Н45

Код исполнения

А01, А10

А02-А09

А01, А10

А02-А09, А11

l, мм

120

160

200

120

160

200

L, мм

300

1000

300

1000

100

300

120

1000

160

300

1000

200

1000

1100

1000

250

1100

1200

1000

1100

1000

1200

320

1100

1200

400, 500, 630, 800, 1000, 1250,

1100

1200

1600, 2000, 2500, 3150

Таблица 5.3

НСХ

100П, Pt100

Pt100 (MIC)²⁾

Код по материалам

Н10, Н13

Код исполнения

А01

А02-А08

А01

А02-А08

l, мм

120

L, мм

Максимальная температура применения, °С

300

100

300

500

120

300

500

160

200

500

250

(500/600) ¹⁾

320

500

(500/600) ¹⁾

400, 500, 630, 800, 1000, 1250,

1600, 2000, 2500, 3150

¹⁾ В зависимости от типа ЧЭ.

²⁾ Pt100 (MIC) - кабельный чувствительный элемент.

Метран-2700

Условное давление (Ру), показатель тепловой инерции (Т) и группа вибростойкости (Ву)

Таблица 6

Окончание таблицы 6

Код

Ру, МПа

Т, с

Ву по ГОСТ Р

Код

Ру, МПа

Т, с

Ву по ГОСТ Р

исполнения

52931-2008

исполнения

52931-2008

НСХ: К, N

НСХ: 50М, 100М, 100П, Pt100

А01

1,0

А01

1,0

40/60²⁾/80³⁾

А02

16,0

V1, G1 ¹⁾

А02

16,0

40/60²⁾/80³⁾

V1, G1 ¹⁾

А03

16,0

V1, G1 ¹⁾

А03

16,0

20/40⁴⁾

V1, G1 ¹⁾

А04

1,0

А04

1,0

20/40⁴⁾

А05

16,0

V2, G1 ¹⁾

А05

16,0

20/40⁴⁾

V2, G1 ¹⁾

А06

16,0

V2, G1 ¹⁾

А06

16,0

20/40⁴⁾

V2, G1 ¹⁾

А07

32,0

V2, G1 ¹⁾

А07

32,0

8/20⁴⁾

V2, G1 ¹⁾

А08

32,0

V2, G1 ¹⁾

А08

32,0

8/20⁴⁾

V2, G1 ¹⁾

А09

20,0

А10

1,0

180

А11

16,0

180

¹⁾ Группа вибростойкости G1 указывается в строке заказа по запросу для Метран-2700 с длиной монтажной части не более 500 мм,

длиной наружной части не более 120 мм и соединительной головкой с кодом конструктивного исполнения А1 или А2.

²⁾ Для термометров сопротивления с кабельной конструкцией ЧЭ и ВПИ до 500°С.

³⁾ Для термометров сопротивления с кабельной конструкцией ЧЭ и ВПИ до 600°С.

⁴⁾ Для термометров сопротивления с кабельной конструкцией ЧЭ.

КОНСТРУКТИВНЫЕ ИСПОЛНЕНИЯ ГРУППЫ В

Рис.2.

Резьба монтажного штуцера (D), наружный диаметр (d)

Таблица 7.1

Код исполнения

Наружный диаметр

Обозначение резьбы

Длина монтажной

Длина наружной

НСХ

защитной арматуры

(d), мм

монтажного штуцера (D)

части L, мм

части l, мм

В01

К1/2"

В02

К1/4"

В03

М20х1,5

В07

К1/2"

В08

К1/4"

В09

М20х1,5

от 60 до 10 000 ²⁾

120, 160, 200

K, N

В10

К1/2"

В11

К1/4"

В12

М20х1,5

В16

К1/2"

В17

К1/4"

В18

М20х1,5

Метран-2700

Окончание таблицы 7.1

Код исполнения

Наружный диаметр

Обозначение резьбы

Длина монтажной

Длина наружной

НСХ

защитной арматуры

(d), мм

монтажного штуцера (D)

части L, мм

части l, мм

В04

4,5

К1/2"

В05

4,5

К1/4"

В06

4,5

М20х1,5

В07

К1/2"

В08

К1/4"

В09

М20х1,5

от 60 до 5 000 ²⁾

120, 160, 200

Pt100 ¹⁾

В13

4,5

К1/2"

(10 000 ³⁾)

В14

4,5

К1/4"

В15

4,5

М20х1,5

В16

К1/2"

В17

К1/4"

В18

М20х1,5

¹⁾ ТС с конструктивным исполнением В имеют только кабельную конструкцию ЧЭ.

²⁾ Стандартный ряд монтажных длин L выбирается из ряда: 60, 80, 100, 120, 160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600,

2000, 2500, 3150, 4000, 5000, 6000, 7000, 8000, 9000, 10000. Дополнительно длина монтажной части может выбираться из

представленного ряда длин в границах диапазона, указанного в таблице с шагом в 5 мм.

³⁾ Для ТП с НСХ Pt100 по спецзаказу возможно изготовление со следующими длинами монтажной части: 6000, 7000, 8000, 9000,

10000 мм.

Таблица 7.2

Диапазон измерений,

Максимальная температура

Код исполнения

Тип НСХ

указываемый в строке заказа,

применения, °С

°С

-40…1000

В01-В03, В07-В12, В16-В18

-40…1100

-40…1200

См. табл.8

-50…500

В04-В09, В13-В18

Pt100

-50…600

Максимальная температура применения

Таблица 8

НСХ

Pt100

Длина наружной части l, мм

120

160

200

120

160

200

120

160

200

120

160

200

120

160

200

L, мм

Максимальная температура применения, °С

100

300

120

160

200

500

250

800

1000

(500/600) ¹⁾

320

800

1000

1100

1200

(500/600) ¹⁾

400

500, 630, 800, 1000, 1250, 1600, 2000,

2500, 3150, 4000, 5000, 6000, 7000, 8000,

800

1000

1100

1200

(500/600) ¹⁾

9000, 10000

¹⁾ В зависимости от типа ЧЭ.

Условное давление (Ру), показатель тепловой инерции (Т) и группа вибростойкости (Ву)

Таблица 9

Код исполнения

НСХ

Ру, МПа

Т, с

Ву по ГОСТ Р 52931-2008

В01-В18

К, N

0,4

V2, G1 ¹⁾

Pt100

0,4

(8/15)²⁾

V2, G1 ¹⁾

длиной наружной части не более 120 мм и соединительной головкой с кодом конструктивного исполнения А1 или А2.

²⁾ Для кабеля ф4,5 мм - 8 с; для кабеля ф6 мм - 15 с.

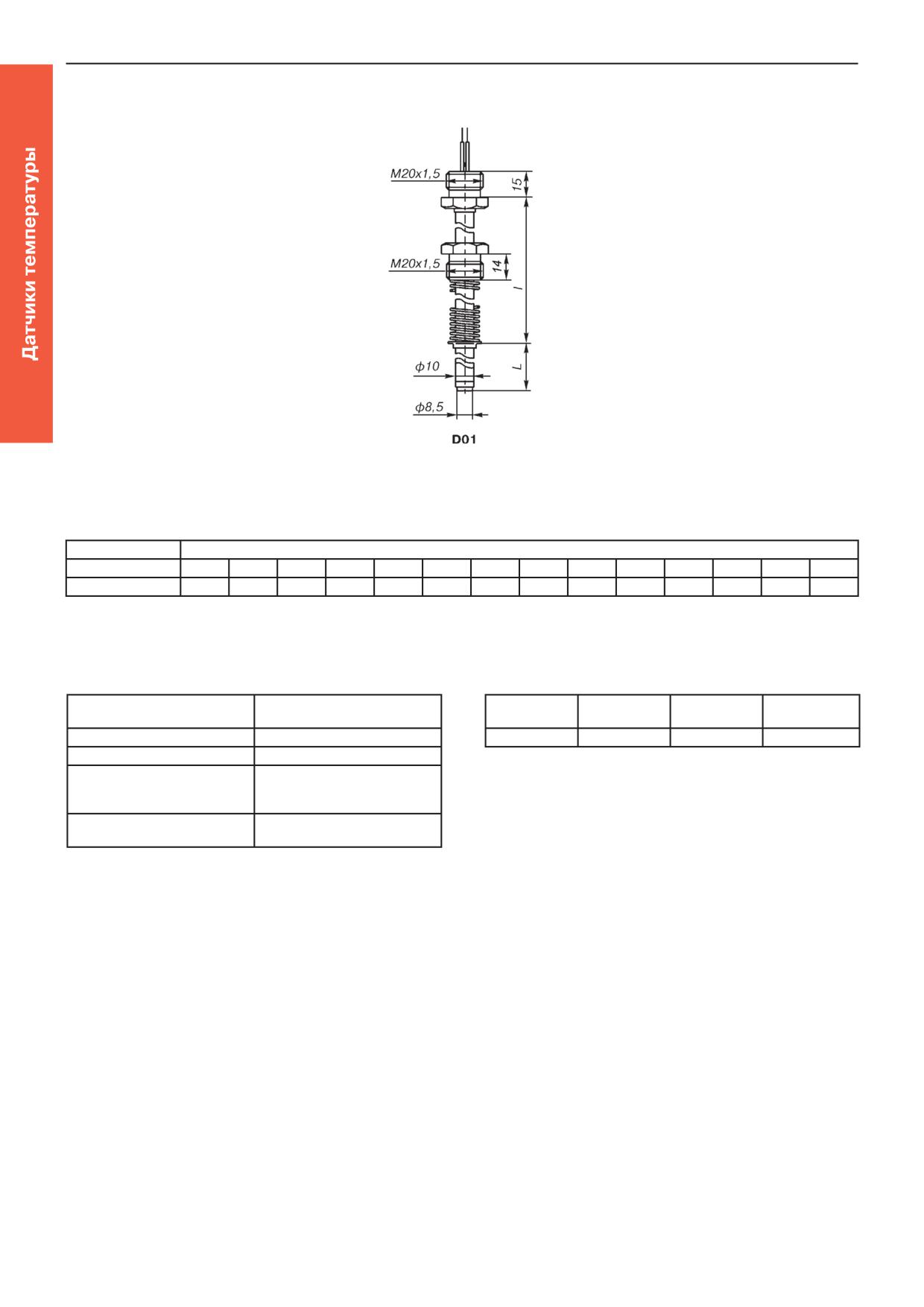

Метран-2700

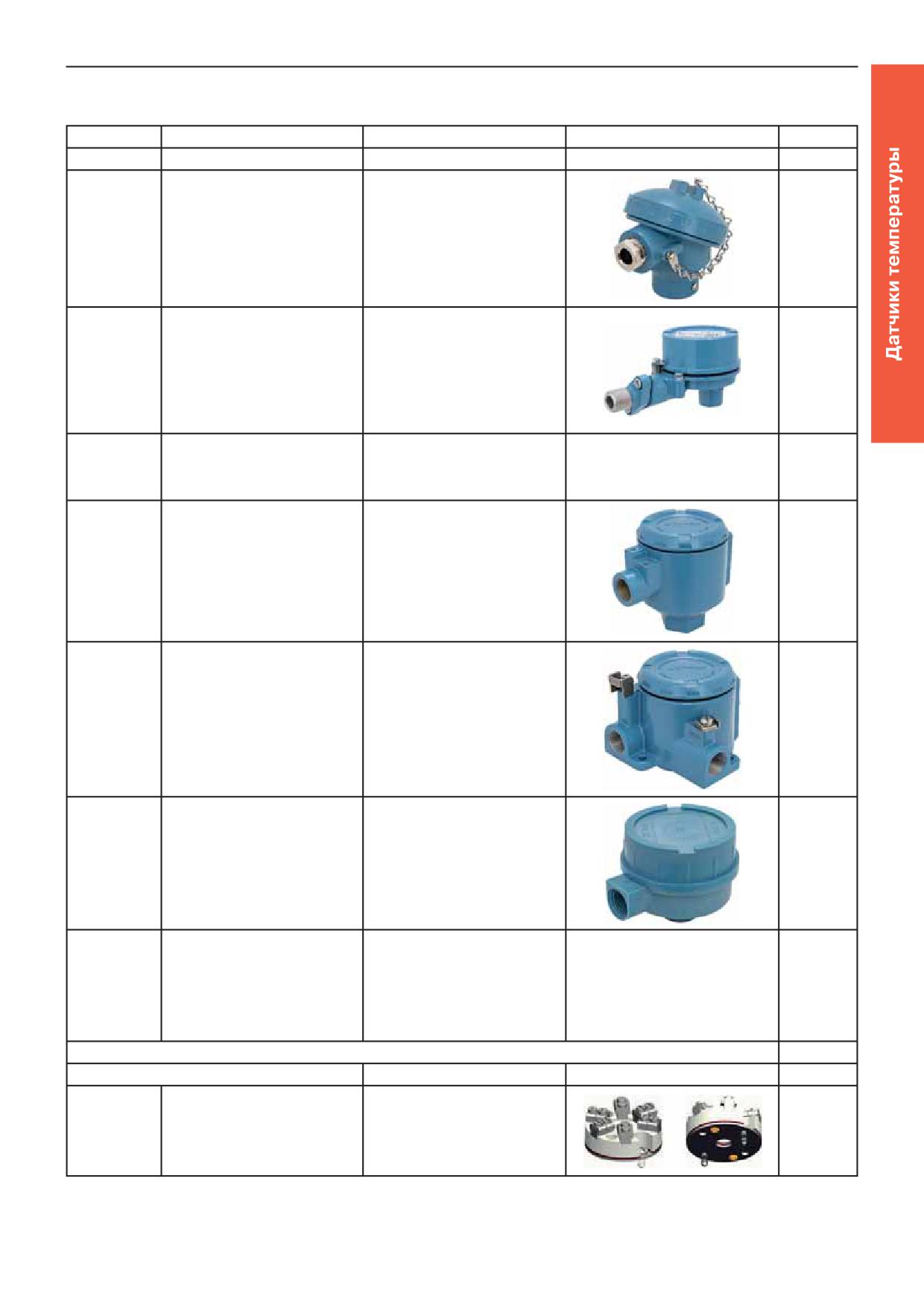

Допускаемые сочетания соединительных головок и кабельных вводов

Таблица 14

Код конструктивного

Исполнение

Кабельный ввод

Код кабельного

исполнения

термопреобра-

ввода при заказе

соединительной головки

зователя

А1, С1

Обще-

Сальниковый ввод

промышленное

Штепсельный разъем

ШР

Кабельный ввод с внутренней цилиндрической резьбой G3/4"

G3/4"

Кабельный ввод для монтажа бронированного кабеля

БК ¹⁾

Кабельный ввод для трубного монтажа

ТБ 1/2" ¹⁾

Кабельный ввод для трубного монтажа

ТБ 3/4" ¹⁾

А2

Искро-

Кабельный ввод отсутствует²⁾

безопасная

Сальниковый ввод

электрическая

Штепсельный разъем

ШР

цепь ia

Кабельный ввод с внутренней цилиндрической резьбой G3/4"

G3/4"

Кабельный ввод для монтажа бронированного кабеля

БК ¹⁾

Кабельный ввод для трубного монтажа

ТБ 1/2" ¹⁾

Кабельный ввод для трубного монтажа

ТБ 3/4" ¹⁾

Взрывонепро-

Кабельный ввод отсутствует²⁾

ницаемая

Кабельный ввод для монтажа бронированного кабеля

БК ¹⁾

оболочка d

Кабельный ввод для трубного монтажа

ТБ 1/2" ¹⁾

Кабельный ввод для трубного монтажа

ТБ 3/4" ¹⁾

¹⁾ Для кабельных вводов БК, ТБ 1/2", ТБ 3/4" необходимо применять кабель диаметром от 9 до 11 мм.

²⁾ Датчик температуры поставляется в комплекте с транспортировочной заглушкой.

Варианты монтажа измерительного преобразователя:

Н - измерительный преобразователь, встроенный в соединительную головку, ЧЭ без платы DIN, клеммная колодка отсутствует (рис.6);

DH - измерительный преобразователь, встроенный в соединительную головку, ЧЭ с платой DIN , клеммная колодка отсутствует (только

для кабельных чувствительных элементов НСХ: К, N и Pt100 (MIC) (рис.7);

R - измерительный преобразователь с выносным монтажом и зажимом для крепления на рейке DIN. Клеммная колодка монтируется

в соединительной головке, ЧЭ без платы DIN. Только для общепромышленного исполнения (рис.8);

DR - измерительный преобразователь с выносным монтажом и зажимом для крепления на рейке DIN. Клеммная колодка монтируется

в соединительной головке, ЧЭ с платой DIN (только для НСХ: К, N и кабельных термометров сопротивления (MIC) c НСХ Pt100). Только

для общепромышленного исполнения (рис.9).

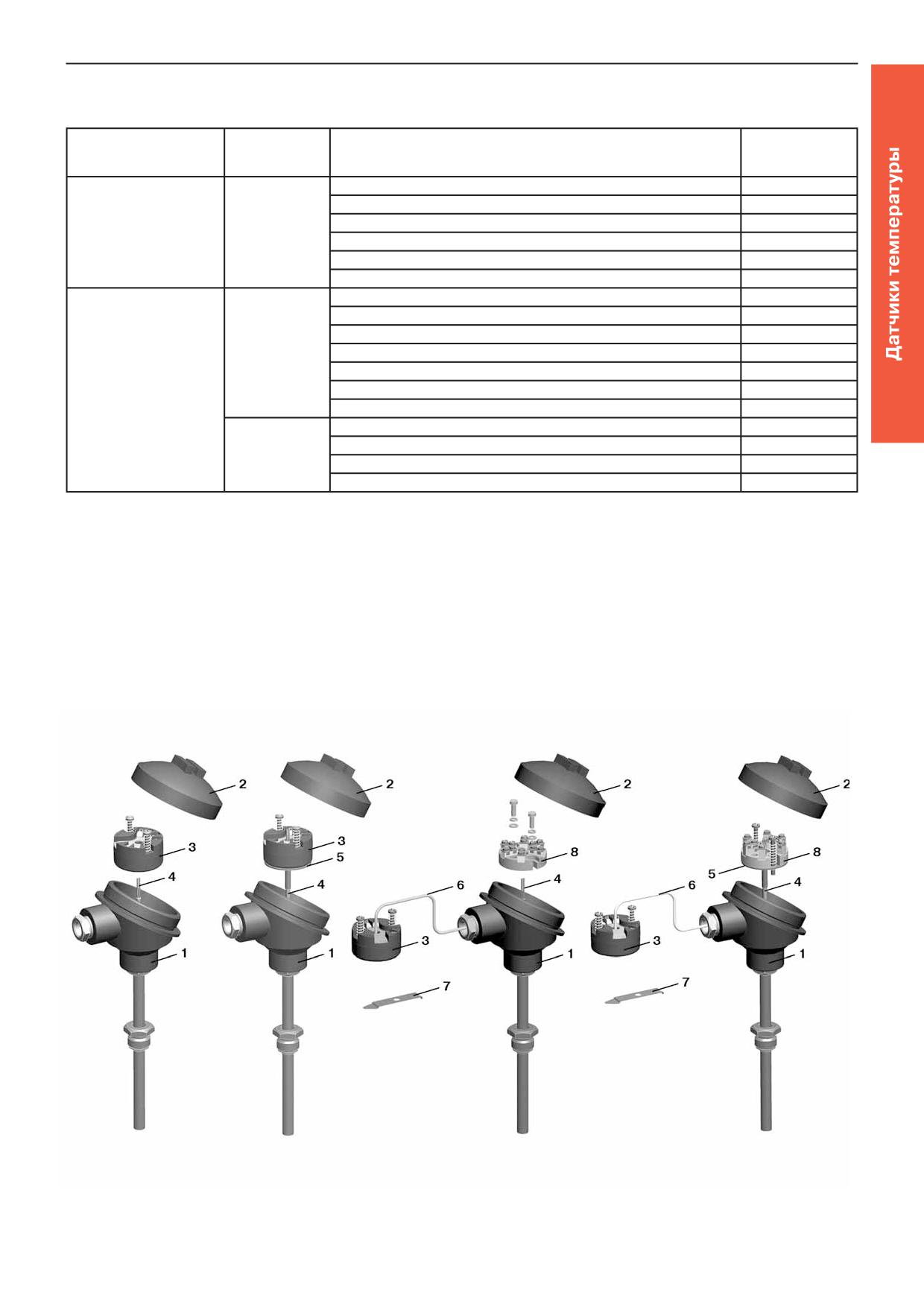

Рис.6.

Рис.7.

Рис.8.

Рис.9.

1 - корпус соединительной головки,

5 - плата DIN,

2 - крышка соединительной головки,

6 - удлинительный кабель,

3 - ИП Метран-270М,

7 - зажим для крепления на рейке DIN,

4 - чувствительный элемент,

8 - клеммная колодка.

Метран-2700

При заказе исполнений с вариантами монтажа ИП:

Возможные сочетания кабельных вводов,

R, DR в комплект поставки входит удлинительный кабель для

соединительных головок, видов взрывозащиты

выносного монтажа ИП.

и вариантов монтажа измерительного преобразователя

Типы используемых удлинительных кабелей:

Таблица 16

- для Метран-2700 с НСХ: К - провод СФКЭ-ХА 2х0,5 ТУ

Код

Вид взрывозащиты

16-505.944-76;

кабель-

Общепромышленное

0ЕхiаIIСТ6 Х,

1ЕхdIIСТ6 Х,

- для Метран-2700 с НСХ: N - 17N2407B01 Type Nx compensat-

ного

исполнение

0ЕхiаIIСТ5 Х

1ЕхdIIСТ5 Х

ing cable, 7/0,2 mm, PVC/PVC, Flat Pair, IEC color code (фирма

ввода

MICC LTD);

Соединительная головка

- для Метран-2700 с НСХ: 50М, 100М, 100П, Pt100 - кабель КММ

А1, С1

А2

ФЭ 4х0,2.

Вариант монтажа измерительного

преобразователя

Вид взрывозащиты

Таблица 15

Код

Вид взрывозащиты

+ ¹⁾

исполнения

Общепро-

0ЕхiаIIСТ6 Х,

1ЕхdIIСТ6 Х,

защитной

мышленное

0ЕхiаIIСТ5 Х

1ЕхdIIСТ5 Х

ШР

арматуры

исполнение

G3/4"

А01-А11

БК

В01-В09

ТБ1/2"

В10-В18

ТБ3/4"

D01

¹⁾ Для термопреобразователей взрывозащищенного

исполнения 1ExdIIСТ6Х, 1ExdIIСТ5Х допускается применение

z Исполнения термопреобразователей Метран-2700:

взрывозащищенных кабельных вводов других производителей.

- общепромышленное;

- взрывозащищенное с видом взрывозащиты "искробезо-

Варинты монтажа ИП в зависимости от кода исполнения

пасная электрическая цепь ia", маркировка взрывозащиты

Таблица 17

0ЕхiаIIСТ6Х или 0ЕхiаIIСТ5 Х по ГОСТ Р 51330.0;

Вариант монтажа измерительного

- взрывозащищенное с видом взрывозащиты - "взрыво-

Код исполнения

преобразователя

непроницаемая оболочка d", маркировка взрывозащиты

1ЕхdIIСТ6 Х или 1ЕхdIIСТ5 Х по ГОСТ Р 51330.0;

- экспортное;

А01-А11

- с дополнительной технологической наработкой в течение

В01-В18

360 ч в соответствии с ПБ-09-540.

D01

z Степень защиты от воздействия пыли и воды IP65 по

ГОСТ 14254.

- ТЗ, ТС1 по ГОСТ 15150, но для работы при температуре

окружающего воздуха в диапазоне:

z Защита от индустриальных помех:

- от -10 до 75°С;

- от электростатических разрядов по ГОСТ Р 51317.4.2 - 6 кВ

- от -10 до 60°С - для исполнения Ех температурного класса Т6;

(контактный разряд), 8 кВ воздушный разряд (степень жесткости

- от -10 до 75°С - для исполнения Ех температурного класса Т5;

3);

- от -10 до 85°С - для общепромышленного исполнения с

- от радиочастотного электромагнитного поля по ГОСТ Р

выносным монтажом измерительного преобразователя;

51317.4.3 в полосе частот от 80 до 1000 МГц напряженностью

- ТВ1, ТМ1 по ГОСТ 15150, но для работы при температуре

окружающего воздуха в диапазоне:

10 В/м (степень жесткости 3);

- от наносекундных импульсных помех по ГОСТ Р 51317.4.4 с

- от 1 до 75°С;

амплитудой импульсов 1 кВ (степень жесткости 3);

- от 1 до 60°С - ТП исполнения Ех температурного класса Т6;

- от 1 до 75°С - ТП исполнения Ех температурного класса Т5;

- от микросекундных импульсных помех по ГОСТ Р 51317.4.5

при подаче помехи по схеме "провод-провод" 0,5 кВ (степень

- от 1 до 85°С - для общепромышленного исполнения с

жесткости 1), при подаче помехи по схеме "провод-земля" 1 кВ

выносным монтажом измерительного преобразователя.

(степень жесткости 2);

- от кондуктивных помех по ГОСТ Р 51317.4.6 в полосе частот от

z Питание

0,15 до 80,00 МГц напряжением 10 В (степень жесткости 3).

- от 12 до 42 В постоянного тока - для термопреобразователей

общепромышленного исполнения и взрывозащищенного

исполнения с видом взрывозащиты "взрывонепроницаемая

z Климатическое исполнение:

- У1, У1.1 по ГОСТ 15150, но для работы при температуре

оболочка d";

окружающего воздуха в диапазоне:

- от искробезопасных цепей блоков питания (барьеров),

имеющих вид взрывозащиты "искробезопасная электрическая

- от -40 до 75°С (опция: от -51 до 75°С);

- от -40 до 60°С - для исполнения Ех температурного класса Т6;

цепь" по ГОСТ Р 51330.10 с уровнем искробезопасности

- от -40 до 75°С - для исполнения Ех температурного класса Т5

электрической цепи "iа" для электрооборудования подгруппы

IIС по ГОСТ Р 51330.0 с электрическими параметрами:

(опция: от -51 до 75°С);

- от -40 до 85°С - для общепромышленного исполнения с

максимальное выходное напряжение барьеров U₀ ≤ 24 В,

выносным монтажом измерительного преобразователя (опция:

максимальный выходной ток I₀ ≤ 120 мА.

от -51 до 85°С);

- потребляемая мощность при максимальном значении

выходного токового сигнала не превышает 1,2 Вт.

Метран-2700

z Средний срок службы:

ПОВЕРКА

- Метран-2700 с НСХ: К - не менее 6 лет;

Методика поверки: МИ 4211-018-2013 с изм. №1.

- Метран-2700 с НСХ: N - не менее 6 лет;

Интервал между поверками:

- Метран-2700 с НСХ: 100П, Pt100 - не менее 8 лет;

- Метран-2700 с НСХ: К, N - 4 года;

- Метран-2700 с НСХ: 50М, 100М - не менее 8 лет.

- Метран-2700 с НСХ: 50М, 100М, 100П, Pt100 - 5 лет.

z Технологическая наработка:

КОМПЛЕКТ ПОСТАВКИ

- 8 ч. (серийное производство);

- 48 ч. (экспортное исполнение);

1. Датчик

1 шт.

- 360 ч. (оговаривается при заказе дополнительно).

2. Паспорт

1 экз.

3. Руководство по эксплуатации

z Гарантийный срок эксплуатации:

СПГК.5242.000.00 РЭ

1 экз. ¹⁾

Гарантийный срок на преобразователи температуры составляет

18 месяцев с даты ввода в эксплуатацию или 24 месяца с даты

¹⁾ На 10 шт. и меньшее количество ТП при поставке в один адрес.

поставки, в зависимости от того, какой из данных периодов

истекает раньше.

СХЕМЫ ВНЕШНИХ ЭЛЕКТРИЧЕСКИХ ПОДКЛЮЧЕНИЙ

Rн - сопротивление нагрузки, 0<Rн<500 Ом;

БП - блок питания;

БП - блок питания с выходным напряжением от 12 до 42 В с

Rн - суммарное сопротивление всех нагрузок определяется

учетом сопротивления приборов и линии связи.

параметрами барьера, но не менее 200 Ом.

Рис.10.

Рис.12. С барьером искрозащиты и гальванической

развязкой цепи питания и информационной цепи.

БП-Ех - искробезопасный блок питания с выходным напряжением

БП - блок питания;

24 В.

Rн - суммарное сопротивление всех нагрузок, определяется

Параметры линии связи:

параметрами барьера, но не менее 200 Ом.

- сопротивление нагрузки Rн, не менее 200 Ом;

Рис.13. С барьером искрозащиты без гальванической

- C0 (максимальная внешняя емкость кабеля) 0,1 мкФ;

развязки цепи питания и информационной цепи.

- L0 (максимальная внешняя индуктивность кабеля) 1,0 мГн;

- длина линии связи, не более 1000 м.

Рис.11. С искробезопасным блоком питания БП-Ех.

БП - блок питания с выходным напряжением (9±0,5) В.

Рис.14. С HART-USB модемом для настройки Метран-2700 с помощью ПК.

Метран-2700

РЕКОМЕНДАЦИИ ПО УСТАНОВКЕ НА ОБЪЕКТАХ ТЕРМОПРЕОБРАЗОВАТЕЛЕЙ МЕТРАН-2700

С КОДАМИ ЗАЩИТНОЙ АРМАТУРЫ А01…..А11

Минимальная глубина погружения

Длина наружной части оптимальная

Таблица 18

Таблица 19

Диаметр

L погр. мин., мм

Верхний предел измеряемой температуры,

арматуры,мм

°С

Для газовых сред

Для жидких сред

до 300

до 800

более 800

100

l, мм

120

160

400

160

Примечание

Требуется теплоизоляция (частичная)

наружной части ТП

Для исполнений ТП с монтажом ИП Метран-270М на рейке DIN рекомендации по глубине погружения и длине наружной части

те же, что в конструктивах с монтажом ИП в соединительных головках А1, А2, С1 .

Предпочтительной является радиальная установка ТП на объектах.

При прочих равных условиях наружная часть диаметром 10 мм предпочтительнее диаметра 16 мм.

ПРИМЕР ЗАПИСИ ПРИ ЗАКАЗЕ

Метран-2700-(0...800)°С-0,5%-(4-20)мА-К-А06-320-120-Н10-1ExdIICT5X-А2-БК-Н-000-У1.1(-40...75)-Экспорт

11 12 13 14

Таблица 20

Индекс

Модель

Описание изделия

Стандарт ¹⁾

Метран-2700

Диапазон преобразуемых температур

(табл.1, дополнительная информация в табл. 4, 5.1, 5.2, 5.3, 7.2, 8, 11)

-40 … 1000

для НСХ К

-40 … 1200

для НСХ N

-50 … 200

для НСХ Pt100

-50 … 500

для НСХ Pt100

-50 … 600

для кабельных термопреобразователей сопротивления с НСХ Pt100

-50 … 200

для НСХ 100П

-50 … 500

для НСХ 100П

-50 … 180

для НСХ 50М,100М

Предел допускаемой основной приведенной погрешности ±, % (дополнительная информация в табл.1)

0,15

для НСХ: 100П, Pt100, 50М, 100М

0,25

для НСХ: K, N, 100П, Pt100, 50М, 100М

0,5

для НСХ: K, N

Выходной сигнал (дополнительная информация в табл.1)

4-20

4-20 мА

20-4

20-4 мА

НСХ чувствительного элемента (дополнительная информация в табл.1)

рекомендуется применять до 1000°С

рекомендуется применять до 1200°С

Pt100

рекомендуется применять до 500°С

Pt100 (MIC)

кабельная конструкция ЧЭ, рекомендуется применять до 600°С

100П

рекомендуется применять до 500°С

50М

рекомендуется применять до 180°С

100М

рекомендуется применять до 180°С

Код исполнения защитной арматуры (дополнительная информация в табл.2, 7.1, 10)

А01

диаметр арматуры 10 мм, без штуцера

А02

диаметр арматуры 10 мм, штуцер подвижный

А03

диаметр арматуры 10 мм, с утонением до 8 мм штуцер подвижный

А04

диаметр арматуры 8 мм, без штуцера

А05

диаметр арматуры 8 мм, штуцер неподвижный

А06

диаметр арматуры 8 мм, штуцер подвижный

А07

диаметр арматуры 8 мм, с утонением до 6 мм штуцер неподвижный

А08

диаметр арматуры 8 мм, с утонением до 6 мм штуцер подвижный

А09

диаметр арматуры 10 мм, с утонением до 6 мм фланцевый

А10

диаметр арматуры 20 мм, без штуцера

А11

диаметр арматуры 20 мм, штуцер неподвижный

Метран-2700

Продолжение таблицы 20

Код исполнения защитной арматуры (дополнительная информация в табл.2, 7.1, 10) (Продолжение)

Стандарт ¹⁾

В01

Диаметр кабеля 3 мм, K1/2", только для НСХ K, N

В02

Диаметр кабеля 3 мм, K1/4", только для НСХ K, N

В03

Диаметр кабеля 3 мм, М20х1,5, только для НСХ K, N

В04

Диаметр кабеля 4,5 мм, K1/2", только для НСХ Pt100

В05

Диаметр кабеля 4,5 мм, K1/4", только для НСХ Pt100

В06

Диаметр кабеля 4,5 мм, М20х1,5, только для НСХ Pt100

В07

Диаметр кабеля 6 мм, K1/2"

В08

Диаметр кабеля 6 мм, K1/4"

В09

Диаметр кабеля 6 мм, М20х1,5

В10

Диаметр кабеля 3 мм, K1/2", только для НСХ K, N

В11

Диаметр кабеля 3 мм, K1/4", только для НСХ K, N

В12

Диаметр кабеля 3 мм, М20х1,5, только для НСХ K, N

В13

Диаметр кабеля 4,5 мм, K1/2", только для НСХ Pt100

В14

Диаметр кабеля 4,5 мм, K1/4", только для НСХ Pt100

В15

Диаметр кабеля 4,5 мм, М20х1,5, только для НСХ Pt100

В16

Диаметр кабеля 6 мм, K1/2"

В17

Диаметр кабеля 6 мм, K1/4"

В18

Диаметр кабеля 6 мм, М20х1,5

D01

Подпружиненная арматура диаметром 10 мм,

Длина монтажной части (дополнительная информация в табл.2, 7, 10) в границах диапазона, указанного в

таблице с шагом в 5 мм

только для D01

100

120

160

200

250

320

400

500

630

800

1000

1250

1600

2000

2500

3150

4000

5000

6000

7000

8000

9000

10000

Длина наружной части, l, мм (табл. 3, 7.1, 10)

только для термоэлектрических преобразователей конструктивов А01, А10,

для термопреобразователей сопротивления конструктива А01

табл. 3, 7.1, 10

100

только для конструктивов группы D, табл. 10

120

табл. 3, 7.1, 10

160

табл. 3, 7.1, 10

170

табл. 10

200

табл. 3, 7.1, 10

250

только для конструктивов группы D, табл. 10

320

только для конструктивов группы D, табл. 10

Код материала защитной арматуры (табл.4, 5, 11). Не указывается для исполнений группы В

Н10

12Х18Н10Т

Н13

10Х17Н13М2Т

Н18

10Х23Н18

Х25

15Х25Т

Н78

ХН78Т

Н45

ХН45Ю

Метран-2700

Окончание таблицы 20

Маркировка взрывозащиты (указывается только для взрывозащищенных исполнений, табл.15)

Стандарт ¹⁾

общепромышленное исполнение

0ExiaIICT6 X

взрывозащищенное исполнение с видом взрывозащиты "искробезопасная электрическая

0ExiaIICT5 X

цепь ia"

1ExdIICT6 X

взрывозащищенное исполнение с видом взрывозащиты "взрывонепроницаемая оболочка d"

1ExdIICT5 X

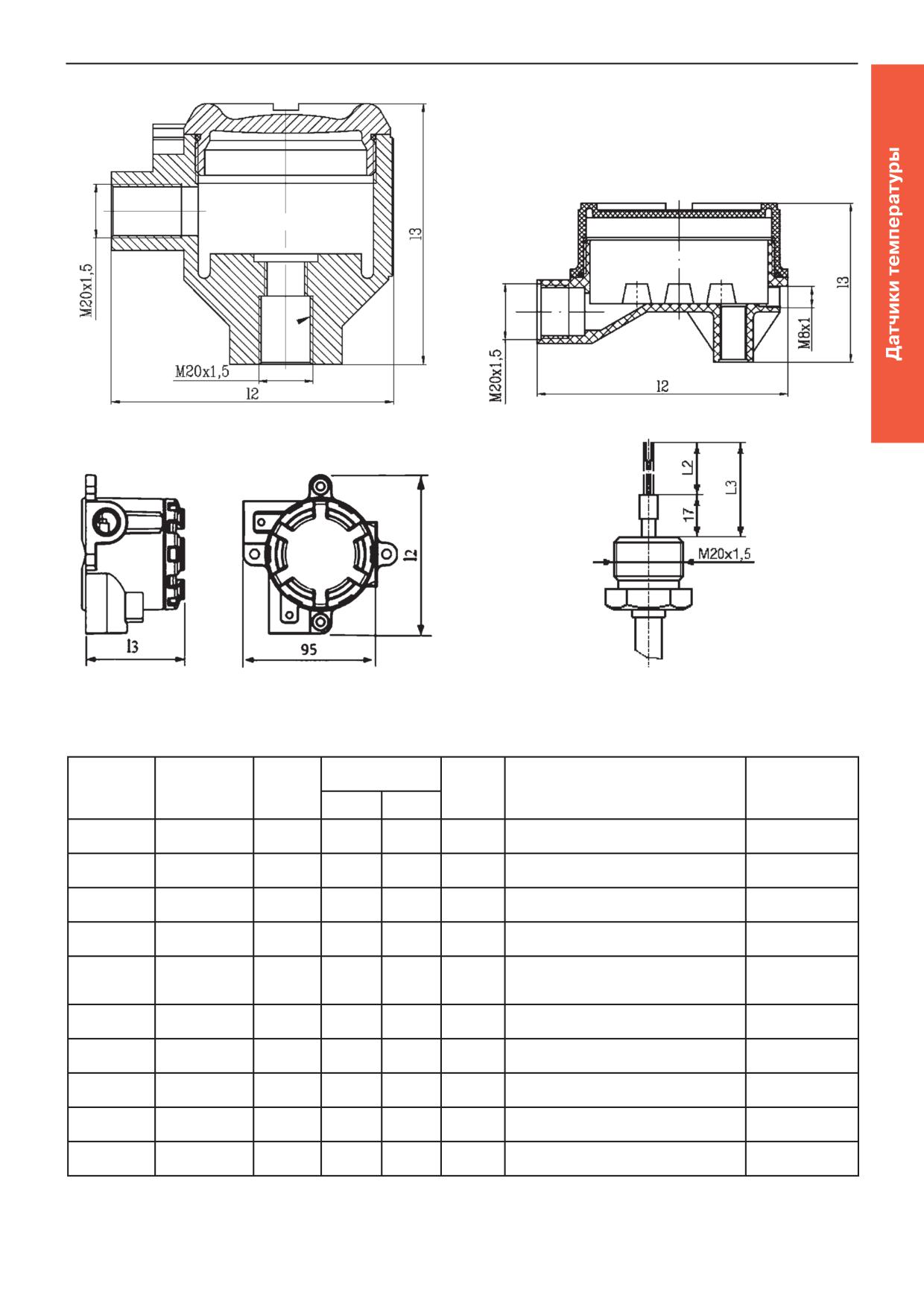

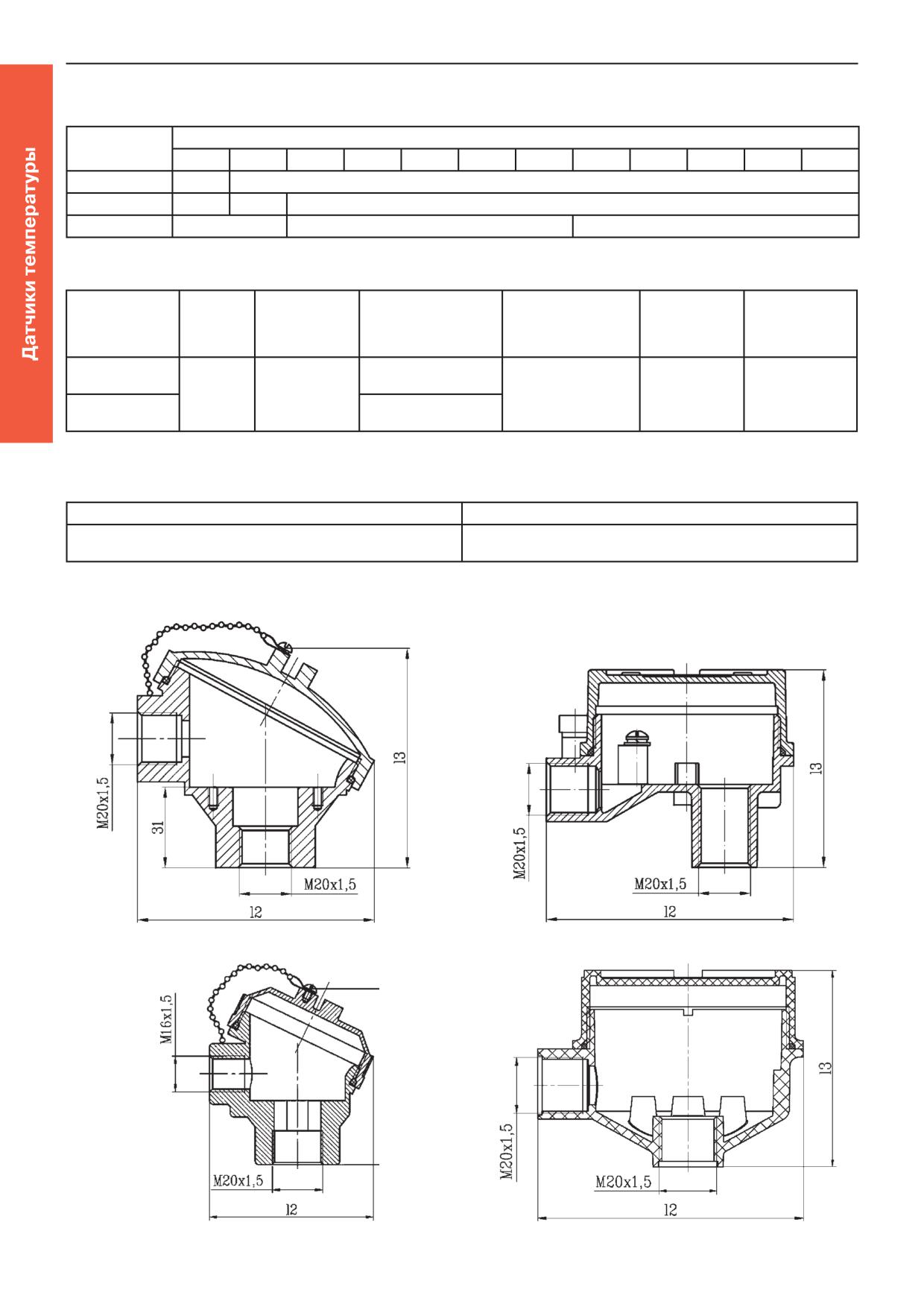

Код соединительной головки (рис. 4 и табл.13)

А1

алюминиевый сплав общепромышленное исполнение

А2

алюминиевый сплав взрывозащищенное исполнение (Exi или Exd)

С1

нержавеющая сталь общепромышленное исполнение

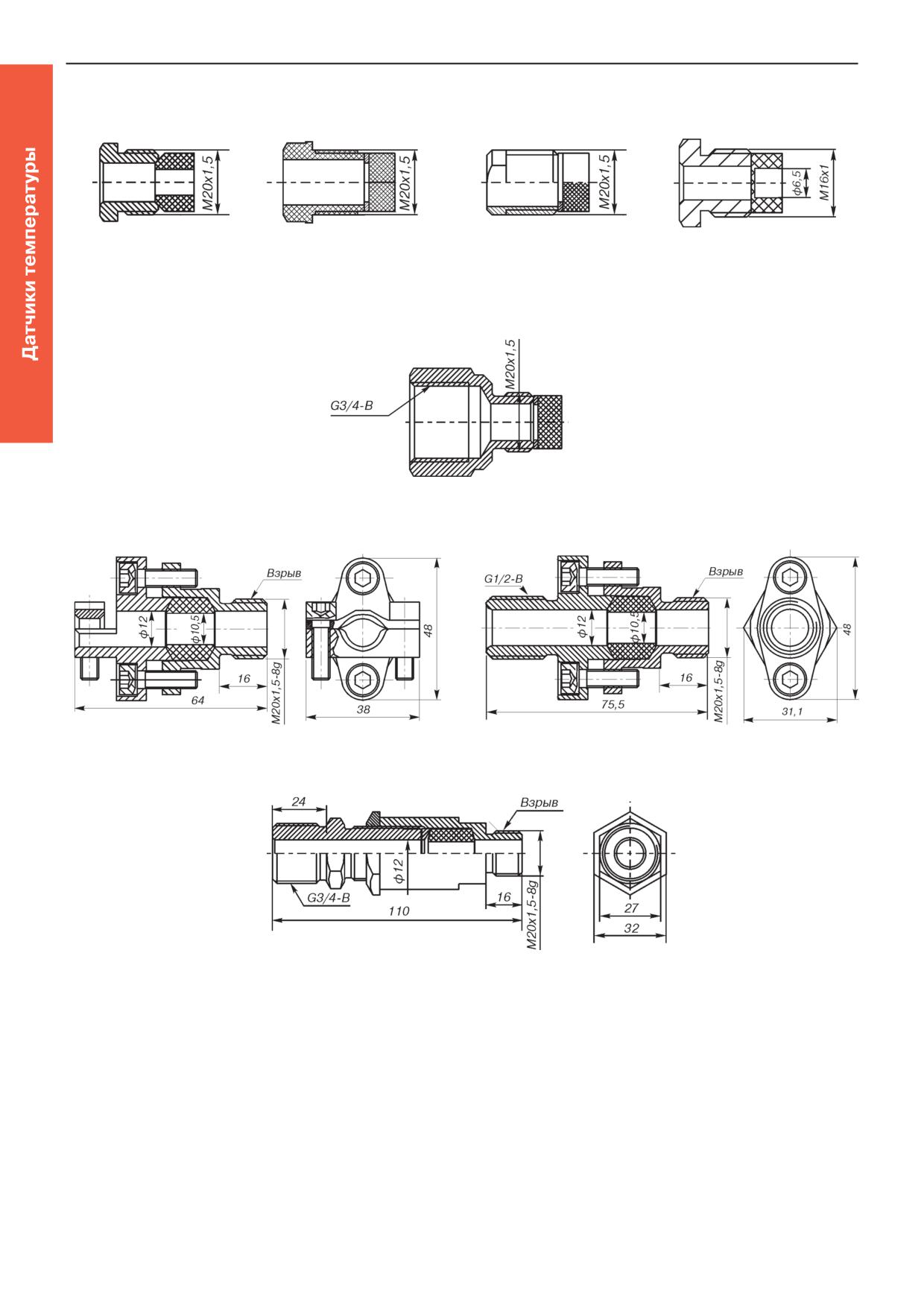

Код кабельного ввода (рис.5 и табл.14)

без кабельного ввода

сальниковый ввод

ШР

штепсельный разъем

G3/4

кабельный ввод с внутренней цилиндрической резьбой G3/4

БК

кабельный ввод для монтажа бронированного кабеля

ТБ1/2

кабельный ввод для трубного монтажа с резьбой 1/2

ТБ3/4

кабельный ввод для трубного монтажа с резьбой 3/4

Вариант монтажа ИП (табл.16, 17)

монтаж в соединительной головке (рис.6)

монтаж в соединительной головке с платой DIN (рис.7)

разнесенный монтаж, клеммная колодка в головке датчика (рис.8)

разнесенный монтаж, клеммная колодка в головке датчика c платой DIN (рис.9)

Длина кабеля, lк мм (только для вариантов монтажа R, DR)

1000

2000

3000

4000

5000

8000

10000

хххххх

укажите необходимую вам длину кабеля

Климатическое исполнение

У1.1, У1

общепромышленное исполнение

(-40…75)

У1.1, У1

Ex-исполнение температурного класса Т6

(-20…60)

У1.1, У1

Ex-исполнение температурного класса Т5

(-40…75)

ТЗ, У1

общепромышленное исполнение с выносным монтажом измерительного преобразователя

(-40…85)

Т3, ТС1

тропическое исполнение

(-10…75)

Т3, ТС1

тропическое Ex-исполнение температурного класса Т6

(-10…60)

Т3, ТС1

тропическое Ex-исполнение температурного класса Т5

(-10…75)

Т3, ТС1

общепромышленное исполнение с выносным монтажом измерительного преобразователя

(-10…85)

ТВ, ТМ1

тропическое исполнение

(1…75)

ТВ, ТМ1

тропическое Ex-исполнение температурного класса Т6

(1…60)

ТВ, ТМ1

тропическое Ex-исполнение температурного класса Т5

(1…75)

ТВ, ТМ1

общепромышленное исполнение с выносным монтажом измерительного преобразователя

(1…85)

Дополнительные опции (при заказе нескольких дополнительных опций, они указываются через наклонную

Стандарт ¹⁾

черту)

группа вибропрочности G1 (согласно табл.6, 9)

360

дополнительная наработка 360 часов в соответствии с ПБ-09-540

Экспорт

экспортное исполнение

ST-(…)

маркировочная табличка по заказу потребителя. Требуется указать в скобках параметры

маркировки, например: TT1, TE342, 10LFC11CT002-B01/поз.64, и т.д.

¹⁾ В графе "Стандарт" знаком z отмечены популярные исполнения с минимальным сроком поставки.

При заказе нескольких дополнительных опций, они указываются через наклонную черту.

Метран-2700

Сравнительная таблица технических характеристик

термопреобразователей Метран-270 и Метран-2700

с унифицированными выходными сигналами

Характеристики, параметры,

Тип термопреобразователя

Преимущества Метран-2700 в сравнении с

функциональные возможности

Метран-270

Метран-2700

Вид преобразователя

Аналоговый

Микропроцессорный

Расширенные функциональные возможности

измерительного

Выходной сигнал, мА

4-20

4-20, 20-4

Два вида выходного сигнала - прямой или

инверсный (выбирается при настройке)

Предел допускаемой основной

до 0,25 до 0,5

до 0,15 до 0,25

Улучшена точность измерения температуры

приведенной погрешности,

±% ТСМУ, ТСПУ ТХАУ

Дополнительная погрешность

до 0,25 на 10°С

до 0,1 на 10°С

Уменьшена дополнительная погрешность от

от влияния температуры

влияния температуры окружающего воздуха

окружающего воздуха, ±%

Совместная калибровка

Калибровка электронного преобразователя под

электронного и первичного

индивидуальную статическую характеристику

преобразователей

чувствительного элемента по 2-8 температурным

точкам уменьшает основную погрешность

термопреобразователей. Потребитель имеет

возможность самостоятельно калибровать

Метран-2700, что позволяет поддерживать

точность в течение всего срока эксплуатации

Конфигурирование

Не пере-

Перенастраивается

Расширяются возможности использования

поддиапазона измерения

настраивается,

с помощью

на различных поддиапазонах в пределах

температуры

указывается при

HART-модема и

указанных диапазонов. Упрощается выбор при

заказе

программы

заказе. Уменьшаются размеры парка запасных

термопреобразователей

Самодиагностика

При отказе микропроцессорного

преобразователя, коротком замыкании

или обрыве первичного преобразователя

устанавливается аварийный уровень сигнала

Уровень аварийных сигналов,

Нет

Управляющая система может распознать

мА

неисправность и сообщить об аварии

обслуживающему персоналу

Время включения

Уменьшение времени включения позволяет

преобразователя

быстрее выйти на рабочий режим даже в случае

измерительного, с, не более

перерыва в питании

Выбор времени

нет

от 0 до 32

Расширяются возможности работы в условиях

демпфирования, с

(устанавливается

быстроменяющейся температуры рабочего

потребителем)

процесса

Фильтр защиты от радиопомех

Устойчив к воздействию радиопомех

www.metran.ru

Общие: т. +7 (351) 24-24-444; info@metran.ru

Центр поддержки Заказчика: +7 (351) 24-24-000; support@metran.ru

Метран-270

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И ПАРАМЕТРЫ

Предназначены для измерения температуры

построения АСУТП без применения дополнительных нормиру-

нейтральных и агрессивных сред, по отношению к которым

ющих преобразователей.

материал защитной арматуры является коррозионностойким.

Диапазоны унифицированных выходных сигналов,

Чувствительный элемент первичного преобразователя

номинальная статическая характеристика (НСХ) первичного

и встроенный в головку датчика измерительный преобразова-

преобразователя, диапазоны преобразуемых температур,

тель преобразуют измеряемую температуру в унифицирован-

пределы допускаемой погрешности, зависимость выходного

ный выходной сигнал постоянного тока, что дает возможность

сигнала от температуры указаны в табл.1.

Таблица 1

Тип и исполнение

НСХ

Выходной

Диапазон преобразуемых

Предел допускаемой

Зависимость

термопреобразователя

сигнал, мА

температур, °С

основной приведенной

выходного сигнала

от температуры

погрешности, ±γ,%

ТХАУ Метран-271

К¹⁾

4-20

-40...600, -40...800, -40...900,

0,5; 1,0

линейная

-40...1000, 0...600, 0...800, 0...900,

0...1000, 400...900

ТХАУ Метран-271-Exia

-40...600, -40...800, -40...1000,

0...600, 0...800, 0...1000

ТХАУ Метран-271-Exd

ТСМУ Метран-274

100М

0-5

-50...100, -50...150,

0,25; 0,5

линейная

50М

4-20

-50...50, 0...50,

ТСМУ Метран-274-Exia

4-20

0...100, 0...150, 0...180

ТСМУ Метран-274-Exd

ТСПУ Метран-276

Pt100

0-5 4-20

-50...100, -50...150, 0...150, 0...50,

0,25; 0,5

линейная

-50...50, 0...100, 0...200, 0...300,

ТСПУ Метран-276-Exia

4-20

0...400, 0...500

ТСПУ Метран-276-Exd

¹⁾ В термопреобразователях ТХАУ Метран-271, -Exia, -Exd чувствительный элемент изготовлен из термопарного кабеля, термоэлектроды

которого сварены лазерной сваркой.

Материал защитной арматуры

Степень защиты термопреобразователя от

Таблица 2

воздействия пыли и воды IP65 по ГОСТ 14254.

Материал

Тип термо-

Макс. тем-

Код исп.

преобразователя

пература

по мате-

Виброустойчивость - группа исполнения V1 по

примене-

риалам

ГОСТ Р 52931.

ния, °С

Маркировка взрывозащиты

ТХАУ Метран-271

- ExiaIICT5, ExiaIICT6 с видом взрывозащиты "искробезопасная

(кроме рис. 12-19)

12Х18Н10Т ¹⁾

800

Н10

электрическая цепь" - "ia";

ТСМУ Метран-274

- 1ExdIICT5, 1ExdIICT6 с видом взрывозащиты "взрывонепрони-

ТСПУ Метран-276

цаемая оболочка d".

ТХАУ Метран-271

(кроме рис. 12-19)

Напряжение питания

10Х17Н13М2Т

ТСМУ Метран-274

800

Н13

ТСПУ Метран-276

- от 18 до 42 В постоянного тока - для термопреобразователей

(кроме рис. 12, 26)

с выходным сигналом 4-20 мА;

ТХАУ Метран-271

- 36 В постоянного тока - для термопреобразователей с

ХН78Т

1000

Н78

(рис. 1-8, 10, 24)

выходным сигналом 0-5 мА. Допускаемое отклонение

напряжения питания - не более ±2%;

¹⁾ Материал 12Х18Н10Т является стандартным

- от искробезопасных цепей блоков питания (барьеров),

имеющих вид взрывозащиты "искробезопасная электрическая

Материал головки

- полиамид Технамид^® А-СВ30-Л - для общепромышленного

цепь" уровня "ia" для взрывоопасных смесей группы IIC по

исполнения, а также исполнений Exia Метран-271-21, -22, -23,

ГОСТ 12.1.011 с напряжением холостого хода Uхх ≤ 24 В, током

Метран-274-21, -22, -23, Метран-276-21, -22, -23, -27;

короткого замыкания Iкз ≤ 120 мА - для термопреобразователей

- сплав АК12 - для взрывозащищенного исполнения, кроме

исполнения "Exia".

перечисленных выше.

Потребляемая мощность

Условное давление (Ру),

показатель тепловой инерции (Т)

- не более 0,9 Вт - для термопреобразователей обыкновенного

Таблица 3

исполнения;

Рис.

Ру, МПа

Т, с

- не более 0,5 Вт - для термопреобразователей взрывозащи-

щенного исполнения.

0,4

2, 5

6,3

3, 6, 8, 24

0,4

9, 25

6,3

12, 13, 14, 15, 16, 17, 18, 19

0,4

Метран-270

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ

Рис.1.

Рис.2. (ост.см. рис.1).

Рис.3. (ост.см. рис.1).

ТХАУ Метран-271-01

(штуцер подвижный)

ТСМУ Метран-274-01

ТХАУ Метран-271-02

ТХАУ Метран-271-03

ТСПУ Метран-276-01

ТСМУ Метран-274-02

ТСМУ Метран-274-03

ТХАУ Метран-271-21-Exia

ТСПУ Метран-276-02

ТСПУ Метран-276-03

ТСМУ Метран-274-21-Exia

ТХАУ Метран-271-22-Exia

ТХАУ Метран-271-23-Exia

ТСПУ Метран-276-21-Exia

ТСМУ Метран-274-22-Exia

ТСМУ Метран-274-23-Exia

ТСПУ Метран-276-22-Exia

ТСПУ Метран-276-23-Exia

Рис.4.

Рис.5. (штуцер подвижный)

Рис.6. (штуцер подвижный)

ТХАУ Метран-271-04-Exia

ТХАУ Метран-271-05-Exia

ТХАУ Метран-271-06-Exia

ТСМУ Метран-274-04-Exia

ТСМУ Метран-274-05-Exia

ТСМУ Метран-274-06-Exia

ТСПУ Метран-276-04-Exia

ТСПУ Метран-276-05-Exia

ТСПУ Метран-276-06-Exia

преобразователя измерительного ТХАУ Метран-271, -Exia выпускаются с длиной наружной части 160 или 200 мм. Длина наружной

части 160 или 200 мм дополнительно оговаривается при заказе.

Таблица 4

Тип и исполнение

Длина монтажной части, L²⁾, мм

Рис.

преобразователя

100

120

160

200

250

320

400

500

630

800

1000

1250

1600

2000

2500

3150

1,4

ТСМУ Метран-274,

ТСМУ Метран-274-Exia,

2,5

ТСПУ Метран-276,

3,6

ТСПУ Метран-276-Exia

Масса, кг

0,32...0,52

0,45...0,65

0,75...0,83

1,00...1,25

1,5...1,6

1,4

ТХАУ Метран-271,

2,5

ТХАУ Метран-271-Exia

3,6

Масса, кг

0,4...0,55

0,5...0,70

0,80...0,95

1,10...1,35

1,55...1,65

Заказы принимаются:

Для всех диапазонов преобразуемых температур с ВПИ:

²⁾ Длины монтажной части до 2500 мм без знака

до 300°С - для ТХАУ Метран-271, ТСПУ Метран-276

"-" являются стандартными. Дополнительно

до 180°С - для ТСМУ Метран-274

длина монтажной части может выбираться из

представленного ряда длин в границах диапазона,

Для всех диапазонов преобразуемых температур с ВПИ:

указанного в таблице с шагом в 5 мм.

до 500°С - для ТХАУ Метран-271

После дополнительного согласования

Метран-270

Рис.11 (ост.см.рис.7)

Рис.12 (ост.см.рис.7)

(штуцер неподвижный)

ТХАУ Метран-271-11-Exd

ТХАУ Метран-271-12-Exd

Рис.13 (ост.см.рис.7)

Рис.14 (ост.см.рис.7)

(штуцер неподвижный)

ТХАУ Метран-271-13-Exd

ТХАУ Метран-271-14-Exd

преобразователя измерительного ТХАУ Метран-271, -Exia, -Exd выпускаются с длиной наружной части 160 или 200 мм. Длина

наружной части 160 или 200 мм дополнительно оговаривается при заказе.

²⁾ Погружаемая часть ТХАУ Метран-271-13-Exd изготовлена из термопарного кабеля. В процессе монтажа погружаемую часть можно

изгибать, укладывать в труднодоступные места и прижимать к поверхности для измерения ее температуры.

Таблица 5

Тип и исполнение

Длина монтажной части, L ³⁾, мм

Рис.

преобразователя

100

120

160

200

250

320

400

500

630

800

1000

1250

1600

2000

2500

3150

ТСМУ Метран-274

Exd,

ТСПУ Метран-276

Exd

Масса, кг

0,93...0,95

0,85...1,05

0,92...1,05

1,2...2,7

100

120

160

200

250

320

400

500

630

800

1000

1250

1600

2000

2500

3150

ТХАУ Метран-271

Exd

Масса, кг

0,93...0,95

0,85...1,05

0,92...1,05

1,2...2,7

Заказы принимаются:

³⁾ Длины монтажной части до 2500 мм без знака "-" являются

Для всех диапазонов преобразуемых температур с ВПИ:

стандартными. Дополнительно длина монтажной части

до 300°С - для ТХАУ Метран-271, ТСПУ Метран-276

может выбираться из представленного ряда длин в границах

диапазона, указанного в таблице с шагом в 5 мм.

до 180°С - для ТСМУ Метран-274

Для всех диапазонов преобразуемых температур с ВПИ:

до 500°С - для ТХАУ Метран-271

После дополнительного согласования

Метран-270

Рис.15 (ост.см.рис.7)

Рис.16 (ост.см.рис.7)

(штуцер неподвижный)

ТХАУ Метран-271-15-Exd

ТХАУ Метран-271-16,

ТХАУ Метран-271-16-Exia

Рис.17 (ост.см.рис. 7)

(штуцер неподвижный)

ТХАУ Метран-271-17,

ТХАУ Метран-271-17-Exia

преобразователя измерительного ТХАУ Метран-271, -Exd выпускаются с длиной наружной части 160 или 200 мм. Длина наружной

части 160 или 200 мм дополнительно оговаривается при заказе.

²⁾ Погружаемая часть ТХАУ Метран-271-15-Exd, -16, -16-Exia, -17, -17-Exia изготовлена из термопарного кабеля. В процессе монтажа

погружаемую часть можно изгибать, укладывать в труднодоступные места и прижимать к поверхности для измерения ее

температуры.

Таблица 6

Тип и исполнение

Длина монтажной части, L ³⁾, мм

Рис.

преобразователя

100

120

160

200

250

320

400

500

630

800

1000

1250

1600

2000

2500

3150

ТХАУ Метран-271

Exd, Exia

ТХАУ Метран-271,

ТХАУ Метран-271-

Exia

Масса, кг

0,95

1,1

1,15

1,25

1,36

³⁾ Длины монтажной части до 2500 мм являются стандартными.

Заказы принимаются:

Дополнительно длина монтажной части может выбираться из

Для всех диапазонов преобразуемых температур с ВПИ:

представленного ряда длин в границах диапазона, указанного

до 300°С - для ТХАУ Метран-271

в таблице с шагом в 5 мм.

Для всех диапазонов преобразуемых температур с ВПИ:

до 500°С - для ТХАУ Метран-271

После дополнительного согласования

Метран-270

Рис.18 (ост.см.рис. 7)

Рис.19 (ост.см.рис. 7)

(штуцер неподвижный)

ТХАУ Метран-271-18, ТХАУ Метран-271-18-Exia

ТХАУ Метран-271-19, ТХАУ Метран-271-19-Exia

Рис.24. (ост.см.рис.7), (штуцер подвижный)

Рис.25 (ост.см.рис.7), (штуцер подвижный)

ТХАУ Метран-271-24-Exd, ТСМУ Метран-274-24-Exd,

ТСМУ Метран-274-25-Exd,

ТСПУ Метран-276-24-Exd

ТСПУ Метран-276-25-Exd

преобразователя измерительного ТХАУ Метран-271,-Exia выпускаются с длиной наружной части 160 или 200 мм. Длина наружной

части 160 или 200 мм дополнительно оговаривается при заказе.

²⁾ Погружаемая часть ТХАУ Метран-271-18, -18-Exia и ТХАУ Метран-271-19, -19-Exia изготовлена из термопарного кабеля. В процессе

температуры.

³⁾ l=120, 160, 200 мм (см. ссылку ¹⁾) для ТХАУ Метран-271-Exd по рис.24.

l=80 мм для ТСМУ Метран-274-Exd, ТСПУ Метран-276-Exd по рис.24.

Таблица 7

Тип и исполнение

Длина монтажной части, L⁴⁾ , мм

Рис.

преобразователя

100

120

160

200

250

320

400

500

630

800

1000

1250

1600

2000

2500

3150

ТХАУ Метран-271,

ТХАУ Метран-271-

Exia

ТХАУ Метран-271,

-Exd

ТСМУ Метран-274,

-Exd ТСПУ

Метран-276, -Exd

Масса, кг

0,95

1,1

1,15

1,25

1,36

Заказы принимаются:

⁴⁾ Длины монтажной части до 2500 мм являются стандартными.

Для всех диапазонов преобразуемых температур с ВПИ:

Дополнительно длина монтажной части может выбираться из

до 300°С - для ТХАУ Метран-271, ТСПУ Метран-276

представленного ряда длин в границах диапазона, указанного

до 180°С - для ТСМУ Метран-274

в таблице с шагом в 5 мм.

Для всех диапазонов преобразуемых температур с ВПИ:

до 500°С - для ТХАУ Метран-271

После дополнительного согласования

Метран-270

Назначение: термопреобразователи сопротивления c унифицированным выходным сигналом ТСПУ Метран-276 по рис.26

предназначены для измерения температуры воздуха в помещениях различного назначения.

НСХ: Pt100.

Предел допускаемой основной приведенной погрешности: ±0,25; ±0,50%.

Выходной сигнал: 4-20 мА.

Зависимость выходного сигнала от измеряемой температуры: линейная.

Диапазон измеряемых температур: -25...50, -50...50, -50...80, 0...50, 0...80°С.

Показатель тепловой инерции: не более 20 с.

Материал защитной арматуры: сталь 12Х18Н10Т (код исполнения по материалам Н10).

Материал головки: полиамид Технамид^® А-СВ30-Л.

Степень защиты от воздействия пыли и воды: IP65 по ГОСТ 14254.

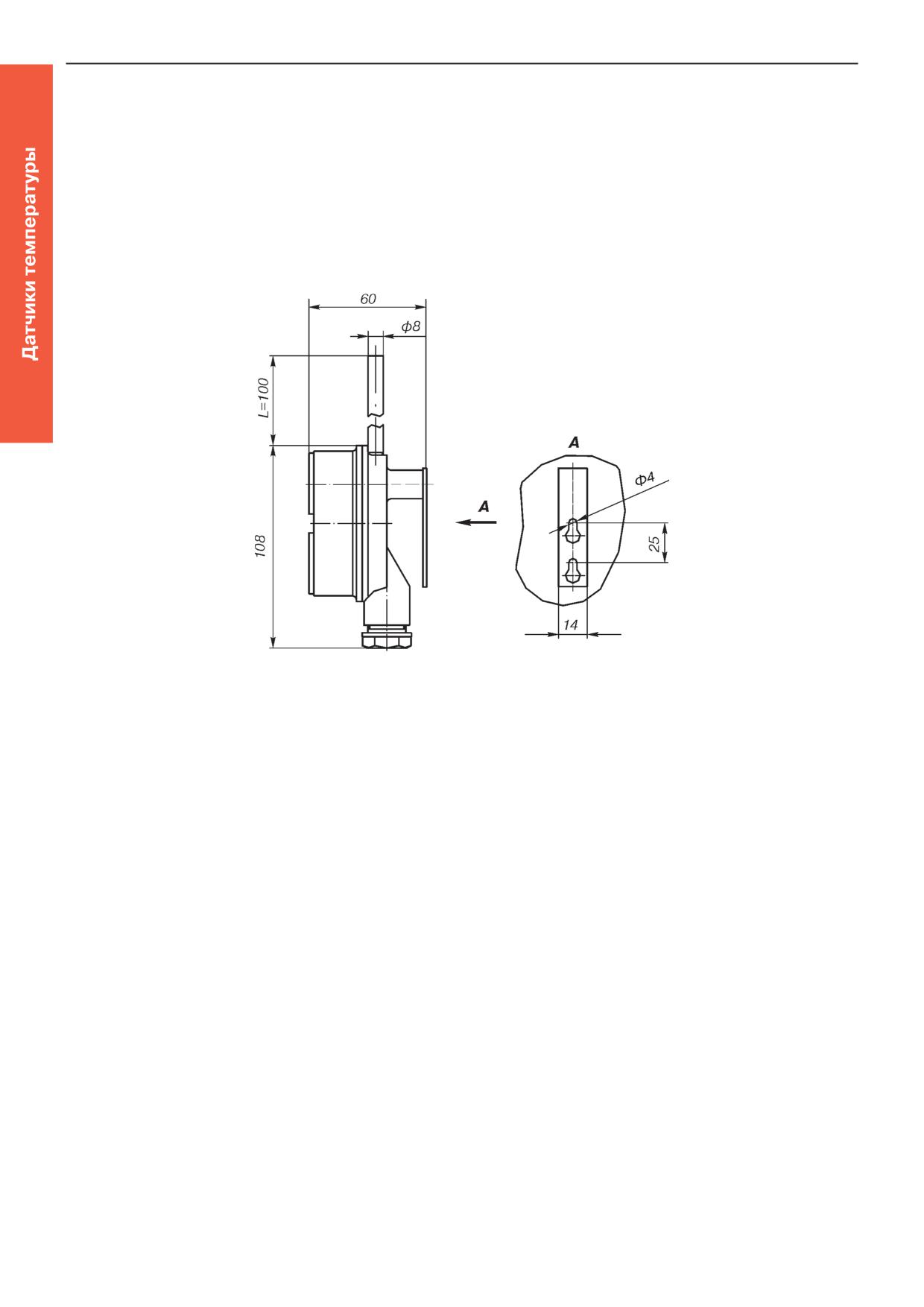

Рис.26.

ТСПУ Метран-276-26,

ТСПУ Метран-276-27-Exia

Средний срок службы:

Т3 для работы при значениях температуры окружающего

- Метран-276

- не менее 10 лет;

воздуха от -10 до 70°С;

- Метран-274

- не менее 8 лет;

для исполнения Ех температурного класса Т6 - от -10 до 40°С;

- Метран-271

- не менее 6 лет.

температурного класса Т5 от -10 до 70°С.

Для исполнений по рис.26:

Технологическая наработка:

У1.1 для диапазонов измеряемых температур:

- 8 ч. (серийное производство);

(-50…50), (-50…80), (0…80) при значениях температуры

- 48 ч. (экспортное исполнение);

окружающего воздуха от -50 до 85°С;

- 360 ч. (по спецзаказу - оговаривается при заказе

(-25…50), (0…50) при значениях температуры окружающего

дополнительно).

воздуха от -45 до 70°С;

для исполнения Ех температурного класса Т5 от -50 до 85°С;

Гарантийный срок эксплуатации:

ТЗ для диапазонов измеряемых температур:

Гарантийный срок на преобразователи температуры составляет

(0…50) при значениях температуры окружающего воздуха от

18 месяцев с даты ввода в эксплуатацию или 24 месяца с даты

-10 до 70°С;

поставки, в зависимости от того, какой из данных периодов

(-50…50), (-50…80), (0…80), (-25…50) при значениях температуры

истекает раньше.

окружающего воздуха от -50 до 85°С;

для исполнения Ех температурного класса Т5 от -50 до 85°С.

Поверка:

- методика поверки приведена в руководстве по эксплуатации

271.01.00.000 РЭ, раздел 3.4;

КОМПЛЕКТ ПОСТАВКИ

- интервал между поверками - 4 года.

1. Датчик

1 шт.

2. Паспорт

1 экз.

КЛИМАТИЧЕСКОЕ ИСПОЛНЕНИЕ

3. Руководство по эксплуатации

1 экз.*

по ГОСТ 15150

* На 10 шт. и меньшее количество ТП Метран-270 при

Для всех исполнений, кроме рис.26:

поставке в один адрес.

У1.1 для работы при значениях температуры окружающего

воздуха от -45 до 70°С;

для исполнения Ех температурного класса Т6 от -20 до 40°С;

температурного класса Т5 от -45 до 70°С, по спецзаказу

-50 до 85°С;

Метран-270

ПРИМЕР ОБОЗНАЧЕНИЯ ПРИ ЗАКАЗЕ

ТСМУ Метран-274-08 - Exd - (100М) - 200/I - 0,5 - H10 - (0...100)°С - 4-20 мА - БК - T6 - У1.1(-50 +85) - ST-(...)

1. Тип термопреобразователя:

ТХАУ Метран-271

ТСМУ Метран-274

ТСПУ Метран-276

2. Код исполнения защитной арматуры:

01¹⁾

по рис.1

02¹⁾

по рис.2

03¹⁾

по рис.3

04¹⁾

по рис.4

05¹⁾

по рис.5

06¹⁾

по рис.6

07¹⁾

по рис.7

08¹⁾

по рис.8

09¹⁾

по рис.9 (только ТСМУ Метран-274-Exd, ТСПУ Метран-276-Exd)

по рис.10 (только ТХАУ Метран-271-Exd)

по рис.11

по рис.12 (только ТХАУ Метран-271-Exd)

13¹⁾

по рис.13 (только ТХАУ Метран-271-Exd)

по рис.14

по рис.15 (только ТХАУ Метран-271-Exd)

по рис.16

по рис.17 (только ТХАУ Метран-271, -Exia)

по рис.18

по рис.19 (только ТХАУ Метран-271, -Exia)

по рис.1

по рис.2

по рис.3

24¹⁾

по рис.24

25¹⁾

по рис.25 (только для ТСМУ Метран-274-Exd, ТСПУ Метран-276-Exd)

26¹⁾

по рис.26 (только для ТСПУ Метран-276)

27¹⁾

по рис.26 (только для ТСПУ Метран-276-Exia)

3. Вид взрывозащиты (указывается только для термопреобразователей взрывозащищенного исполнения):

Exia - искробезопасная электрическая цепь (применимо для исполнений 4, 5, 6, 17, 19, 26);

Exd - взрывонепроницаемая оболочка (применимо для исполнений 7, 8, 9, 10, 13, 15, 24, 25)

4. НСХ чувствительного элемента (указывается только для ТСМУ Метран-274).

5. Длина монтажной части, L, мм (табл. 4, 5, 6, 7, рис.26). Дополнительно для ТХАУ Метран-271 через знак "/" указывается длина наружной

части, которое выбирается из ряда 120, 160, 200. Значение 120 выбрано по умолчанию, 160 и 200 дополнительно оговаривается при

заказе (рис.1-8, 10-19, 24). Пример обозначения опции для ТХАУ Метран-271 "500/120".

6. Предел допускаемой основной приведенной погрешности (табл.1).

7. Код исполнения защитной арматуры по материалам (табл. 2).

8. Диапазон измерения температуры, °С (табл. 1).

9. Диапазон изменения выходного сигнала, мА (табл. 1).

10. Тип монтажного комплекта (указывается только для исполнения Ехd):

БК

бронированный кабель;

ТБ

трубный монтаж.

11. Температурный класс по ГОСТ 30852.0 (указывается только для исполнений Exia и Exd) :

Т5

Т6

12. Климатическое исполнение по ГОСТ 15150:

У1.1

У1.1 (-50 +85)

ТЗ

Т3 (-50 +85)

13. Дополнительные опции:

ST-(…) маркировочная табличка по заказу потребителя. Требуется указать в скобках параметры маркировки, например:

- TT1;

- TE342;

- 10LFC11CT002-B01/поз.64

- и т.п.

¹⁾ Отмечены стандартные рисунки. Доступны для материала защитной арматуры 12Х18Н10Т и длиной монтажной части не более 2500 мм.

Классы допуска

термопреобразователей сопротивления

1. Термопреобразователи сопротивления изготавливаются с номинальной статической характеристикой преобразования (НСХ) и

допускаемым отклонением сопротивления при 0°С (R0) от номинального значения по ГОСТ 6651.

Условное обозначение НСХ

Класс допуска

Ном.значение

Допускаемое отклонение от

по ГОСТ 6651

сопротивления при

номинального значения сопротивления

0°С, R0, Ом

при 0°С

в странах СНГ

международное

±%

±Ом

50П

Pt50

0,025

0,05

100П, 100М

Pt100, Сu100

100

0,05

50П, 50М

Pt50, Сu50

0,1

100П, 100М

Pt100, Сu100

100

0,1

50П, 50М

Pt50, Сu50

0,2

100П, 100М

Pt100, Сu100

100

0,2

2. Коэффициент, определяемый по формуле

где R₁₀₀, R₀ - значения сопротивления термопреобразователя

сопротивления по номинальной статической характеристике соответственно при 100 °С и 0 °С, и округляемый до пятого знака после

запятой, по ГОСТ 6651.

Тип термопре-

Класс допуска

В странах СНГ

Международное

международное

образователя

номинальное

наименьшее

номинальное

наименьшее

сопротивления

значение α

допускаемое

значение α

допускаемое

значение α

0,003905

0,003845

ТСП

0,00391

0,003900

0,00385

0,003840

0,003895

0,003835

0,00427

0,00425

ТСМ

0,00428

0,00426

0,00424

3. Пределы допускаемых отклонений сопротивления от НСХ в зависимости от класса допуска соответствуют ГОСТ 6651.

Тип термопреобразователя

Класс допуска

Пределы допускаемых отклонений от

сопротивления

НСХ, ±°С*

ТСП

АA

0,1+0,0017|t|

0,15+0,002|t|

0,3+0,005|t|

0,6+0,008|t|

ТСМ

0,15+0,002|t|

0,25+0,0035|t|

0,5+0,0065|t|

* t значение измеряемой температуры, °С.

4. Схемы соединений внутренних проводников термопреобразователей сопротивления с чувствительным элементом по ГОСТ 6651.

Схема двухпроводная

Схема трехпроводная

Схема четырехпроводная

Схема с двумя ЧЭ

по двухпроводной схеме 2х2

по трехпроводной схеме 2х3

www.metran.ru

Общие: т. +7 (351) 24-24-444; info@metran.ru

Центр поддержки Заказчика: +7 (351) 24-24-000; support@metran.ru

Классы допуска

преобразователей термоэлектрических

1. Условное обозначение номинальной статической характеристики преобразования (НСХ) по ГОСТ Р 8.585:

- для ТХА

- для ТНН

- для ТХК

- для ТПП

R, S

- для ТПР

2. Класс допуска по ГОСТ Р 8.585

В зависимости от значения предела допускаемого отклонения от номинальной статической характеристики (НСХ)

преобразователи термоэлектрические делятся на три класса. Количественное значение этих пределов разное в зависимости от типа

преобразователя термоэлектрического и пределов измерения.

Пределы допускаемых отклонений ТЭДС от НСХ преобразования,

выраженные в температурном эквиваленте, для ТПП и ТПР в рабочем диапазоне температур

Тип

Рабочий диапазон температур,

Пределы допускаемых

НСХ

Класс допуска

термопреобразователя

°С

отклонений от НСХ, ±°С

от 0 до 1100

1,0

св.1100 до 1300

1+0,003(|t|-1100)

ТПП

R, S

от 0 до 600

1,5

св.600 до 1300

0,0025|t|

св.600 до 1600

0,0025|t|

ТПР

от 600 до 800

4,0

св.800 до 1600

0,005|t|

* t значение измеряемой температуры, °С.

Пределы допускаемых отклонений ТЭДС от НСХ преобразования,

выраженные в температурном эквиваленте, для ТХА и ТХК в рабочем диапазоне температур

Тип

Рабочий диапазон температур,

Пределы допускаемых

НСХ

Класс допуска

термопреобразователя

°С

отклонений от НСХ, ±°С

от -40 до 375

1,5

св.375 до 1100

0,004|t|

ТХА, ТНН

К, N

от -40 до 333

2,5

св.333 до 1100

0,0075|t|

от -40 до 360

2,5

ТХК

от 360 до 600

0,7+0,005|t|

* t значение измеряемой температуры, °С.

www.metran.ru

Общие: т. +7 (351) 24-24-444; info@metran.ru

Центр поддержки Заказчика: +7 (351) 24-24-000; support@metran.ru

Метран-2000

ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ ДЛЯ ВЫБОРА ПЕРВИЧНОГО ПРЕОБРАЗОВАТЕЛЯ

ТЕРМОПРЕОБРАЗОВАТЕЛЬ СОПРОТИВЛЕНИЯ

В основе работы ТС лежит принцип, заключающийся

Взаимосвязь между изменением сопротивления ТС

в том, что электрическое сопротивление металла возрастает с

и температурой называется температурным коэффициентом

увеличением температуры; явление, известное под названием

сопротивления (ТКС). ТС Метран PT100 имеют стандарт-

терморезистивность. Таким образом, измерение температуры

ные альфа-коэффициенты α = 0,00385, который является

можно осуществить путем измерения сопротивления элемен-

наиболее популярным на международном уровне, и

та ТС.

α = 0,00391 являющийся традиционно принятым в России.

Термопреобразователи сопротивления изготавлива-

Пример характеристики платинового ЧЭ по диапазону

ются из резистивного материала с выводами, которые

температур приведен на рис. 1.

крепятся к нему и обычно заключаются в защитную оболочку.

В качестве резистивного материала могут использоваться

различные материалы. Платиновые ТС характеризуются

большим изменением сопротивления на градус изменения

температуры.

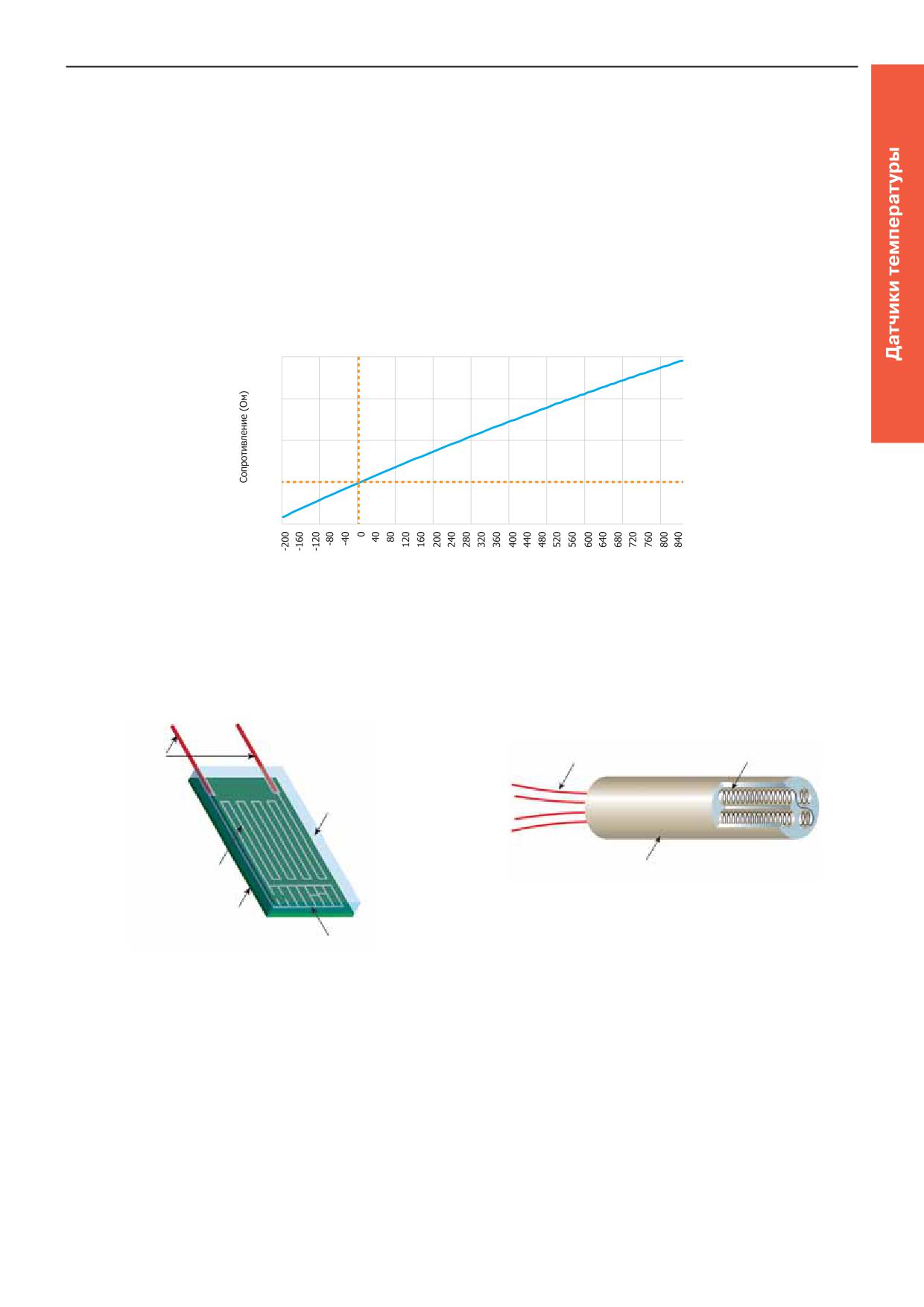

400

300

200

100

ǺȍȔȗȍȘȈȚțȘȈ ǹ

Рис. 1. Изменение сопротивления относительно температуры для платиновых ТС (PT100).

Метран предлагает два наиболее широко

в керамическом корпусе - отсюда название «проволочные».

используемых типа термопреобразователей сопротивления:

При изготовлении тонкопленочных ТС тонкий резистивный

тонкопленочные

проволочные.

Проволочные

ТС

слой наносится на плоскую, обычно прямоугольную

изготавливаются путем намотки резистивной проволоки на

керамическую подложку.

керамический сердечник в виде спирали, уложенной в полость

Тонкопленочный

Проволочный

Спирально свитая чувствительная

Выводы

проволока из платины высокой

Выводы

элемента

степени чистоты

элемента

Стеклянная

оболочка

Нанесенная

резистивная

структура из

Керамическая изоляция

платины

высокой степени чистоты

Керамическая

подложка

Область подстройки

сопротивления

Рис. 2. Элементы термопреобразователя сопротивления.

Метран-2000

Тонкопленочный ТС (ATG, ATE)

Погрешность (A1, B1)

Тонкопленочные элементы в целом лучше работают

Табл. 1 показывает доступные исполнения ТС по используемым

при вибрации и механических ударах. Эти элементы доступны

технологиям ЧЭ, диапазонам и точности. Все Рабочие

только с температурным коэффициентом α = 0,00385 и имеют

характеристики сенсоров соответствуют стандарту ГОСТ

различные диапазоны применения и классы точности в

6651 (МЭК 60751). Для достижения максимальной точности

пределах диапазона -196...400 °C.

системы может быть проведена дополнительная калибровка

сенсора с использованием констант Каллендара

- Ван

Проволочный ТС (AWG, BWG)

Дюзена.

Если требуется проводить измерения в диапазоне

температур, расширенном в низкую (от -196 °C) или высокую

сторону (до

500-600 °C), больше подходит проволочный

элемент. Коды опций AWG и BGW используются для выбора

проволочных ТС. Проволочные элементы доступны с

температурными коэффициентами α = 0,00385 и α = 0,00391.

Сравнение типов чувствительных элементов ТС

Таблица 1

Код опции

ATG

ATE

AWG

BWG

Тип НСХ

Pt100 α = 0,00385

Pt100 α = 0,00391 (100П)

Тип элемента

Тонкопленочный

Проволочный

Температурный

-50...400 °C класс В

-196...600 °C класс В

-196...500 °C класс В

диапазон и класс

-196...400 °C класс В

-30…300 °C класс А

-100...450 °C класс А

-50...450 °C класс А

точности

Повышенная

Стандартные

Криогенная

температура,

Подходит для

применения

температура, высокая

криогенная

применений

Высокая вибрация и

вибрация и удары

температура,

удары

высокая точность

Количество чувствительных элементов (ЧЭ) (S3, S4, D3)

Для сфер применения, где высокая точность из-

а падение напряжения на ЧЭ с помощью других двух проводов

мерения температуры не требуется, выберите опцию S3 - 1

снимается измерительной цепью, имеющей высокий импеданс

чувствительный элемент, трехпроводная схема измерения.

и высокую точность измерения. В соответствии с законом Ома

Для достижения наилучших результатов выберите опцию

высокий импеданс почти до нуля уменьшает силу тока, теку-

- четырехпроводная схема измерения. Для большей

щего по проводам для измерения напряжения, а потому их со-

надежности измерений, выберите опцию D3 - 2 чувствительных

противление практически не имеет значения.

элемента, трехпроводная схема измерения.

В 3-проводной конфигурации компенсация выпол-

Поскольку соединительные провода являются частью

няется с помощью третьего провода, предполагая, что его

цепи ТС, их сопротивление должно быть скомпенсировано,

сопротивление будет равно сопротивлению каждого из двух

чтобы обеспечить максимальную точность. Это особенно

других проводов и компенсация применяется ко всем трем

критично в случае таких установок, где для подключения к

проводам.

сенсору используются длинные провода. Метран поставляет

Конфигурации проводов могут быть запрограмми-

сенсоры с наиболее востребованными схемами подключения

рованы в измерительных преобразователях температуры

- 3- и 4-проводные.

Метран, так как они способны выполнять компенсацию

В 4-проводной конфигурации сопротивление прово-

различных конфигураций.

да не оказывает никакого влияния на измерение. В этом слу-

4-проводной датчик также может использоваться в 2-

чае применяется такая методика измерений, при которой по

или 3-проводной схеме.

двум проводам в ЧЭ подается очень слабый ток около 150 мкА,

Рис. 3. Конфигурация выводов ТС.

Метран-2000

ТЕРМОЭЛЕКТРИЧЕСКИЙ ПРЕОБРАЗОВАТЕЛЬ

Термоэлектрический преобразователь (термопара)

Согласно эффекту Зеебека напряжение, измеренное

представляет собой чувствительное к температуре устройство,

на холодном спае, пропорционально разности температур

состоящее из двух разнородных металлических проволок,

между горячим и холодным спаями. Это напряжение также

соединенных на обоих концах (спай). Разность электрических

называется напряжением Зеебека, термоэлектрическим

потенциалов возникает, если температура на одном конце

напряжением или термо ЭДС. По мере роста температуры

или спае отличается от температуры на другом конце. Это

горячего спая наблюдаемое напряжение на холодном

явление носит название «эффект Зеебека» и является основой

также растет нелинейно с ростом температуры. Линейность

измерения температур с помощью термопар.

температурной зависимости напряжения зависит от сочетания

Один конец называется горячий спай, а второй - хо-

металлов, используемых для получения термопары.

лодный спай. Горячий спай измерительного элемента разме-

Существует множество типов термопар, в которых

щен внутри оболочки сенсора и находится в технологическом

используются различные комбинации металлов. Эти

процессе. Холодный является точкой вне техпроцесса, где

сочетания имеют различные выходные характеристики,

известна температура и измеряется напряжение (например,

которые определяют допустимый диапазон измеряемой

в преобразователе это вход системы управления или другого

температуры и соответствующее выходное напряжение. Чем

формирователя сигналов).

выше величина выходного напряжения, тем выше разрешение

измерения, что увеличивает повторяемость и точность. Есть

компромисс между разрешением и диапазоном измеряемой

температуры, который определяет типы отдельных термопар

для определенных диапазонов и приложений.

Виды термопар

Таблица 2

Код опции

НСХ

Тип K

Тип N

Тип L

Металлы

Хромель/алюмель

Нихросил/нисил

Хромель/копель

Температурный диапазон

-40...1000 °C

-40...1200 °C

-40...600 °C

Подходит для

Высокой температуры

Средней температуры

Погрешность (T1, T2)

Количество чувствительных элементов (ЧЭ) (SG,

SU, DG, DU)

Аналогично ТС, термопары также могут иметь допу-

ски в соответствии со стандартами РФ и международными. В

Для измерения температуры с помощью термопары,

соответствии с ГОСТ Р 8.585-2001 и МЭК 60584 и термопары

если не требуется высокая точность, выберите опцию

могут иметь более узкий допуск (или более высокую

SG для выбора сенсора с 1 чувствительным элементом

точность) для класса 1. Термопары класса 1 производятся из

(ЧЭ) неизолированным от оболочки. Такая конструкция

проволоки более высокого класса, что увеличивает точность

обеспечивает контакт с оболочкой для лучшего отклика, но

измерения. Термопары класса 2 имеют более широкий предел

более восприимчива к наведенным помехам от контуров

погрешности, так как они изготовлены с использованием стан

заземления. Этого можно избежать, выбрав опцию SU для

дартных проводов.

получения сенсора с 1ЧЭ изолированным от оболочки. Данный

вариант обеспечивает более точные показания, чем сенсор с

1ЧЭ неизолированным от оболочки, но имеет большее время

отклика из-за изоляции.

Для

обеспечения

повышенной

надежности

измерения температуры выберите опцию DG для для

получения сенсора с 2ЧЭ неизолированными от оболочки

и спаями не изолированными друг от друга или опцию DU

для получения сенсора с 2ЧЭ изолированными от оболочки

и изолированными спаями друг от друга. Доступные

конфигурации см. на Рис. 4.

1ЧЭ, заземленный (SG)

1ЧЭ, незаземленный (SU)

2ЧЭ, заземленные и неизолированный

2ЧЭ, незаземленные и изолированный

друг от друга (DG)

друг от друга (DU)

Рис. 4. Конфигурация вывода термопары.

Метран-2000

ИНФОРМАЦИЯ ДЛЯ ЗАКАЗА

Термопреобразователи сопротивления Метран-2000 группы исполнений F.

Тип

Длина

Схема

Конструктив-

Соедини-

первичного

Класс

Монтажная

Материал

наружной

Удлини-

Дополнительные

Модель

соеди-

ное

тельная

преобразо-

допуска

длина

оболочки

части

тель

опции

нений

исполнение

головка

вателя

(адаптер)

Метран-2000

ATG

F01

00300

055

N000

TB1, IM, XA,

WR5 и др.

Термоэлектрические преобразователи Метран-2000 группы исполнений F.

Тип

Длина

Схема

Конструктив-

Соедини-

первичного

Класс

Монтажная

Материал

наружной

Удлини-

Дополнительные

Модель

соеди-

ное

тельная

преобразо-

допуска

длина

оболочки

части

тель

опции

нений

исполнение

головка

вателя

(адаптер)

Метран-2000

F01

00300

055

N000

TB1, IM, XA,

WR5 и др.

В графе «Стандарт» отмечены « z » популярные исполнения с минимальным сроком поставки.

Таблица 3

Код 1

Модель

Стандарт

Метран-2000

Термопреобразователь сопротивления / Термоэлектрический преобразователь

Код 2

Тип ПП

Подробные сведения

ТС PT100, α = 0,00385,

Намотанный элемент - для высоко и низкотемпературных

AWG

-196...600 °C

применений

ТС PT100, α = 0,00385,

Тонкопленочный элемент - лучший выбор в условиях вибрации и

ATG

-50...400 °C

механических ударов

PT100, α = 0,00385,

ATE

Низкотемпературный тонкопленочный элемент

-196...400 °C

PT100, α = 0,00391 (100П)

Намотанный элемент - для высоко и низкотемпературных

BWG

-196...500 °C

применений

Градуировка ТХА (возможна поставка только с материалом

Термопара типа K, -40...1100 °C

оболочки опции АК)

Градуировка ТНН (возможна поставка только с материалом

Термопара типа J, -40...1200 °C

оболочки опции АК)

Код 3

Погрешность ПП

Подробные сведения

класс AА согласно

А0

ГОСТ 6651-2009

класс A согласно

Классы А и АА доступны только для элементов AWG, ATG, BWG, и

А1

ГОСТ 6651-2009

имеют более узкий диапазон по сравнению с указанным в Коде 2

Класс B согласно

ГОСТ 6651-2009

Класс 1 согласно

Класс 2 имеет более широкий предел допустимой погрешности,

ГОСТ Р 8.585-2001

т.к. используется стандартный класс проволоки для термопары.

Класс 2 согласно

Для ТП Класса 1 используется проволока более высокого качества

ГОСТ Р 8.585-2001

Количество чувствительных

Код 4

Подробные сведения

элементов (ЧЭ)

1ЧЭ ТС, 3-проводная схема

Высокая точность измерения

измерения

1ЧЭ ТС, 4-проводная схема

Наивысшая точность измерения

измерения

2ЧЭ ТС, 3-проводная схема

Дублирование измерений

измерения

Обеспечивает контакт с оболочкой для более быстрого отклика,

1ЧЭ ТП, заземленный

чем незаземленная термопара; более восприимчива к наведенным

помехам от контуров заземления

Метран-2000

Продолжение таблицы 3

Количество чувствительных

Код 4

Подробные сведения

Стандарт

элементов (ЧЭ) (продолжение)

Обеспечивает более точные показания, чем заземленная

1ЧЭ ТП, незаземленный

термопара, с большим временем отклика

2ЧЭ ТП, заземленный,

Обеспечивает меньшее время отклика, чем двойная

неизолированный

незаземленная изолированная термопара

2ЧЭ ТП, незаземленный,

Обеспечивает более точные показания, чем двойная заземленная

изолированный

неизолированная термопара, с большим временем отклика

Код 5¹⁾

Конструктивное исполнение

Подробные сведения


Сенсор диаметром 6 мм,

F01

Резьба ½” NPT

Сенсор диаметром 6 мм,

F02

Подпружиненный адаптер

Резьба М20х1.5

обеспечивает контакт датчика

Сенсор диаметром 4.5 мм,

F03

с гильзой

Резьба ½” NPT

Сенсор диаметром 4.5 мм,

F04

Резьба М20х1.5

Сенсор диаметром 6 мм,

F05

Сварное соединение между

Резьба ½” NPT

сенсором и адаптером

позволяет использовать

Сенсор диаметром 6 мм,

F06

Резьба М20х1.5

датчик в процессе без гильзы.

Если используется гильза,

Сенсор диаметром 4.5 мм,

F07

этот сварной шов выступает

Резьба ½” NPT

в качестве дополнительного

технологического уплотнения.

Сенсор диаметром 4.5 мм,

F08

Резьба М20х1.5

Код 6

Монтажная длина

xxxx мм, от 0 до 2000 мм с шагом 5 мм

хххх

Пример длины 50 мм: 0050

Код 7

Материал оболочки ПП

Подробные сведения

КА

Нержавеющая сталь 321

Максимальная рабочая температура составляет 800 °C

Максимальный предел рабочей температуры - 1100 °C

КВ

Сплав Inconel 600

(Только для ТП)

Максимальный предел рабочей температуры - 1200 °C

КС

Сплав Nicrobell

(Только для ТП)

Код 8

Длина наружной части (адаптера в коде 5)

055

55 мм

Код 9

Дополнительный удлинитель

N000

Без удлинителя

Дополнительный удлинитель

E065

65 мм

увеличивает наружную часть

преобразователя температуры

и относит соединительную

головку дальше от

E105

105 мм

измеряемого процесса.

Не требуется дополнительной

спецификации резьб

удлинителя и длины

монтажной части - они будут

E145

145 мм

автоматически определены с

учетом выбора в кодах 5 и 6

Метран-2000

Продолжение таблицы 3

Код 10

Соединительные головки

Подробные сведения


Стандарт

Без соединительной головки

• Кабельный ввод: M20

• Соединение с сенсором: М20

Головка из алюминия с крышки

• Опции: клеммная колодка,

А1

на цепочке из нержавеющей

Искробезопасная

стали

электрическая цепь, сборка с

ИП

• Кабельный ввод: M20

• Соединение с сенсором: М20

• Опции: клеммная колодка,

Головка из алюминия

Искробезопасная

А2

классическая

электрическая цепь,

взрывонепроницаемая

оболочка, сборка с ИП,

кабельные вводы

• Кабельный ввод: M16

Головка из алюминия

• Соединение с сенсором: М20

А4

См. рисунок головки А1

малогабаритная

• Опции: Искробезопасная

электрическая цепь

• Кабельный ввод: M20

• Соединение с сенсором:

М20

• Опции: клеммная колодка,

А5

Головка из алюминия

клеммная колодка,

Искробезопасная

электрическая цепь,

взрывонепроницаемая

оболочка, сборка с ИП

• Кабельный ввод: M20

• Соединение с сенсором: М20

• Опции: клеммная колодка,

Универсальная клеммная

клеммная колодка,

А6

коробка из алюминия

Искробезопасная

электрическая цепь,

взрывонепроницаемая

оболочка, сборка с ИП

• Кабельный ввод: M20

• Соединение с сенсором: М20

• Опции: клеммная колодка,

Р1

Головка из полиамида

клеммная колодка,

Искробезопасная

электрическая цепь, сборка с

ИП

• Кабельный ввод: M20

• Соединение с сенсором: М20

• Опции: клеммная колодка,

С1

Головка из нержавеющей стали

клеммная колодка,

См. рисунок головки А1

Искробезопасная

электрическая цепь, сборка с

ИП

Дополнительные опции

Клеммный блок

Подробные сведения


Используется для подключения

TB1

Клеммный блок

удлинительных проводов при

разнесенном монтаже

Метран-2000

Окончание таблицы 3

Дополнительные материалы компонентов

Подробные сведения

Основная табличка из

Заменяет стандартную табличку на устойчивую к коррозии

MМ1

нержавеющей стали

табличку из нержавеющей стали

Основная табличка из

Заменяет стандартную табличку на металлическую табличку из

MМ2

алюминия

Сертификация

Сертификация соответствия требованиями ТР ТС 012/2011 - "искробезопасная электрическая цепь

Exia"

Сертификация соответствия требованиями ТР ТС 012/2011 - "взрывонепроницаемая оболочка Exd"

Протокол поверки

Свидетельство о поверке

Оформление свидетельства о поверке

Низкотемпературное исполнение

BR6

Расширенный диапазон температур окружающей среды до -60 °C

Удлинительные проводники

Удлинительные проводники для разнесенного монтажа

xx м, от 0 до 30 м шагом 1 м

Пример длины 30 м: 30

Виброустойчивое исполнение

VR0

Виброустойчивое исполнение G1 по ГОСТ 52931-2008

Бирка на проволоке

Дополнительная маркировочная табличка на проволоке

Кабельный ввод

SC0

Сальник

SC1

Ввод с внутренней резьбой G3/4

SC3

Ввод кабельный для монтажа бронированного кабеля

SC4

Ввод кабельный для трубного монтажа 1/2"

SC5

Ввод кабельный для трубного монтажа 3/4"

Кабельный ввод (универсальные)

КХХ

*см. подраздел «Кабельные вводы» в разделе Узлы и детали к датчикам температуры

Градуировка по константам Каллендара - Ван Дюзена (только для ТС)

-50...100 °C

-50...250 °C

-50...450 °C

-196...250 °C

Измерение сопротивления ТС в двух точках температуры по заказу потребителя

Измерительный преобразователь

Подробные сведения

в сборе с ПП

Обеспечивает соединение ПП и измерительного преобразователя

Сборка, готовая к установке в

с затягиванием с достаточным усилием для последующего

техпроцесс

монтажа сборки в техпроцесс; измерительный преобразователь

подключен к ПП

Расширенная гарантия на продукцию

WR3

Гарантийный срок эксплуатации - 3 года

WR5

Гарантийный срок эксплуатации - 5 лет

Метран-2000

Выбор размера удлинителя

Значения температур калибровки с использованием

коэффициентов Каллендара - Ван Дюзена разделяются на

Все колебания

окружающей

температуры,

две основных температурных области: выше 0 °C и ниже 0 °C.

а также тепло, выделяемое в ходе технологического

Калибровочные данные для диапазона температур получаются

процесса, передаются от гильзы к корпусу измерительного

из приведенной ниже формулы:

преобразователя. В случаях, когда температура процесса

близка к установленным пределам температуры или превышает

их, следует рассмотреть возможность использования

дополнительной защиты измерительного преобразователя, с

Необходимо отметить, что это модификация

помощью удлинителя или выносного монтажа. Обратитесь к

уравнения Каллендара

- Ван Дюзена четвертого

графику, чтобы подобрать размер удлинения.

порядка, где β = 0 для температур выше 0 °C. Поскольку

это модифицированное уравнение имеет второй порядок

для определения кривой, описывающей поведение

термопреобразователя сопротивления, необходимо не менее

трех измерений при различных температурах.

После ввода коэффициентов для конкретного

сенсора измерительный преобразователь использует их

для формирования пользовательской кривой, наилучшим

образом описывающей соотношение между сопротивлением

и температурой для системы сенсор-измерительный

преобразователь. Согласование ПП температуры Метран-2000

измерительного

преобразователя

температуры

Метран-2700, как правило, приводит к 3- или 4-кратному

увеличению точности измерения температуры в нужной точке.

Такое значительное улучшение точности системы происходит

за счет возможности измерительного преобразователя

использовать фактическую зависимость сопротивления от

температуры для сенсора вместо идеальной зависимости.

Примечание: Термопреобразователи сопротивле-

Рис. 6. Зависимость повышения температуры корпуса

ния, заказываемые с опцией V, поставляются только с коэффи-

измерительного преобразователя от длины удлинителя в

циентами Каллендара - Ван Дюзена; данные о сопротивлении

испытательной установке.

для нескольких температурных точек, калибровочные таблицы

в поставку не входят.

КАЛИБРОВКА КВД

Таблица 4

Калибровка

сенсора

может

потребоваться

для

улучшения

общей

характеристики

измерения

Код опции

Температурный диапазон, °С

температуры путем согласования сенсора с измерительным

-50...100

преобразователем температуры.

Возможность согласования с сенсором имеется для

-50...250

термопреобразователей сопротивления (ТС), используемых с

-50...450

измерительными преобразователями Метран.

-196...250

Константы Каллендара - Ван Дюзена

Существенное увеличение точности измерений мо-

Опции V1-V4: калибровка ПП для требуемого диапазона

жет быть достигнуто при использовании сенсора темпера-

температур с постоянными A, B, C

туры, согласованного с измерительным преобразователем.

и Каллендара - Ван Дюзена

Процесс согласования подразумевает ввод в измерительный

Термопреобразователи сопротивления с опциями

преобразователь зависимости между сопротивлением и тем-

V1...V4 поставляются с коэффициентами Каллендара

пературой для конкретного термопреобразователя сопро-

Ван Дюзена. При заказе этих опций к каждому сенсору

тивления. Такая зависимость, аппроксимируемая с использо-

проволокой крепится бирка с четырьмя коэффициентами.

ванием коэффициентов Каллендера - Ван Дюзена, выглядит

Для использования этой опции четыре коэффициента

следующим образом:

для конкретного ПП программируются в измерительном

R_t = R_o + R_oα[t - δ(0,01t - 1)(0,01t) -β(0,01t - 1)(0,01t)³],

преобразователе в заводских условиях при заказе опции

где:

С2 или просто вводятся и изменяются в полевых условиях

R_t = сопротивление (Ом) при температуре t (°C)

с помощью коммуникатора. Когда эти значения вводятся

R_o = константа для конкретного ПП (сопротивление при

в измерительный преобразователь температуры, сенсор

t = 0 °C)

и преобразователь работают в согласованном режиме. В

α = константа для конкретного ПП

случаях, когда требуется повышенная точность измерений,

δ = константа для конкретного ПП

обеспечиваемая согласованием сенсора и измерительного

β = константа для конкретного ПП (0 при t > 0 °C; 0,11

преобразователя, следует заказывать соответствующую

при t < 0 °C)

опцию V. Чтобы обеспечить оптимальные эксплуатационные

Точные значения для R_oα, δ, β

- известные,

характеристики, следует выбирать соответствующую опцию V

как коэффициенты Каллендара

- Ван Дюзена

- имеют

таким образом, чтобы фактический рабочий диапазон сенсора

определенное значение для каждого термопреобразователя

находился между минимальной и максимальной точками

сопротивления и определяются путем испытания каждого

калибровки.

отдельного датчика при различных температурах.

Метран-2000

Термопреобразователи сопротивления Метран-2000

группы исполнений А, B, D, E

ТУ 4211-017-51453097-2008

Действует заключение о соответствии постановлению правительства РФ №719

Назначение: Термопреобразователи сопротивления (далее ТС) Метран-2000 предназначены для измерения температуры различных

сред, температуры в расплавах алюминия и меди, температуры поверхностей твердых тел и малогабаритных подшипников

в газовой, нефтя-ной, угольной, энергетической, металлургической, химической, нефтехимической, машино-строительной и

металлообрабатывающей, приборостроительной, пищевой, деревообрабаты-вающей и других областях промышленности, а также в

сфере ЖКХ и энергосбережения. ТС Метран-2000, заказанные с опцией «КТС» (далее комплекты ТС), представляют собой подобранные

пары термопреобразователей сопротивления и предназначены для измерения температуры и разности температур воды в составе

теплосчетчиков и других приборов учета и контроля тепловой энергии в системах теплоснабжающих и теплопотребляющих организа-

ций. Использование ТС допускается в нейтральных, а также агрессивных средах, по отношению к которым материалы, контактирующие

с измеряемой средой, являются коррозионно-стойкими. Патент на полезную модель 149567.

Варианты исполнений ТС:

Таблица 1

Класс

Схема соединений х

Тип НСХ

Вид ЧЭ

Диапазон измерений, °С

Код конструктивного исполнения ПП

допуска

количество ЧЭ

4х1

От минус 50 до 250

А01-А06, В04-В09, В13-В18,

проволочный

3×1, 4×1

От минус 50 до 250

F01-F08

АА

4×1

От 0 до плюс 150

А01-А06, В04-В09, В13-В18

пленочный

3×1, 4×1

От 0 до плюс 150

F01-F08

3х2

От 0 до плюс 150

F01, F02, F05, F06, B07- B09, B16- B18

4×1

От минус 100 до плюс 450

В04-В09, В13-В18

проволочный

3×1, 4×1

От минус 100 до плюс 450

F01-F08

3×1, 4×1

От минус 30 до плюс 300

А01-А06 F01-F08

3х2

От минус 30 до плюс 300

F01, F02, F05, F06 B07- B09, B16- B18

4×1

От минус 30 до плюс 300

В04-В09, В13-В18, D01

3×2

От минус 30 до плюс 200

А01-А06

3×1, 4×1

От минус 30 до плюс 200

А01-А08

От минус 50 до плюс 400

2×1, 3×1, 4×1

А01-А06

От минус 70 до плюс 400

Pt100

пленочный

3×1, 4×1

От минус 50 до плюс 400

F01-F08

3х2

От минус 50 до плюс 400

F01, F02, F05, F06, B07- B09, B16- B18

От минус 50 до плюс 400

А01-А06, В04-В09, В13-В18, D01

4×1

От минус 50 до плюс 150

А13

От минус 196 до плюс 500

В04-В09, В13-В18

3×1, 4×1

От минус 196 до плюс 400

F01-F08

3х2

От минус 196 до плюс 400

F01, F02, F05, F06

4×1

От минус 196 до плюс 600¹⁾

А01-А06, В04-В09, В13-В18

проволочный

3×1, 4×1

От минус 196 до плюс 600

F01-F08

2×1, 3×1, 4×1

От минус 50 до плюс 200

А01-А08

2×2, 3×2

От минус 50 до плюс 200

А01-А06

пленочный

4×1

От минус 50 до плюс 120

Е07-Е10

От минус 50 до плюс 120

Е07-Е10

4×1

От минус 50 до плюс 150

А13

www.metran.ru

Общие: т. +7 (351) 24-24-444; info@metran.ru

Центр поддержки Заказчика: +7 (351) 24-24-000; support@metran.ru

Метран-2000

Окончание таблицы 1

4×1

От минус 50 до плюс 250

А01-А06, В04-В09, В13-В18

АА

3×1, 4×1

От минус 50 до плюс 250

F01-F08

3×1, 4×1

От минус 50 до плюс 450

А01-А06, F01-F08

4×1

От минус 50 до плюс 450

В04-В09, В13-В18

4×1

От минус 50 до плюс 400

D01

От минус 50 до плюс 500

2×1, 3×1, 4×1

А01-А06

100П

проволочный

От минус 196 до плюс 500

3×1, 4×1

От минус 196 до плюс 500

F01-F08

2×1, 3×1, 4×1

От минус 50 до плюс 200

А01-А08

2×2, 3×2

От минус 50 до плюс 200

А01-А06

4×1

От минус 50 до плюс 120

Е07-Е10

4×1

От минус 50 до плюс 400

D01

4×1

От минус 50 до плюс 120

Е07-Е10

2×1, 3×1, 4×1

От минус 50 до плюс 150

А01-А08

2×2, 3×2

От минус 50 до плюс 150

А01-А06

4×1

От минус 50 до плюс 150

А13

50М

проволочный

2×1, 3×1, 4×1

От минус 50 до плюс 180

А01-А08

2×2, 3×2

От минус 50 до плюс 180

А01-А06

4×1

От минус 50 до плюс 150

А13

4×1

От минус 50 до плюс 120

Е07-Е10

2×1, 3×1, 4×1

От минус 50 до плюс 150

А01-А08

2×2, 3×2

От минус 50 до плюс 150

А01, А02

4×1

От минус 50 до плюс 150

А13

4×1

От минус 50 до плюс 150

D01

100М

проволочный

2×1, 3×1, 4×1

От минус 50 до плюс 180

А01-А08

2×2, 3×2

От минус 50 до плюс 180

А01, А02

4×1

От минус 50 до плюс 150

А13

4×1

От минус 50 до плюс 180

D01

¹⁾ Только для ТС с кабельной конструкцией чувствительного элемента.

Степень защиты от воздействия пыли и воды по ГОСТ 14254:

IP68 (для исполнений с соединительной головкой А5);

IP65 (для исполнений с соединительной головкой и для исполнений Е07, Е08);

IP5Х (для исполнений без соединительной головки, кроме исполнений Е07, Е08).

Исполнения:

- общепромышленное;

- взрывозащищенное с видом взрывозащиты - "взрывонепроницаемая оболочка d",

маркировка взрывозащиты 1Ex db IIC T6...T5 Gb X или 0Ex ia IIC T6...T5 Ga Xпо ГОСТ 31610.0-2014;

- взрывозащищенное с видом взрывозащиты "искробезопасная электрическая цепь i".

Климатическое исполнение:

- У1, У1.1 по ГОСТ 15150, но для работы при температуре окружающего воздуха в диапазоне:

- от -55 до 85°С;

- от -55 до 60°С - для исполнения Ехd/Exia температурного класса Т6;

- от -55 до 75°С - для исполнения Ехd/Exia температурного класса Т5.

Межповерочный интервал: 5 лет, 2 года для ТС и Индивидуальной статической характеристикой по константам Каллендара - Ван

Дюзена. Методика поверки - МП-610/06-2023.

Средний срок службы: не менее 20 лет.

Гарантийный срок эксплуатации:

Гарантийный срок на преобразователи температуры составляет 18 месяцев с даты ввода в эксплуатацию или 24 месяца

с даты поставки, в зависимости от того, какой из данных периодов истекает раньше. Для преобразователей температуры с опцией

WR3 гарантийный срок составляет 36 месяцев года с даты ввода в эксплуатацию или 42 месяца с даты поставки, в зависимости от

того, какой из данных периодов истекает раньше. Для преобразователей температуры с опцией WR5 гарантийный срок составляет

60 месяцев с даты ввода в эксплуатацию или 66 месяцев с даты поставки, в зависимости от того, какой из данных периодов истекает

раньше.

Метран-2000

Длина монтажной и наружной частей защитной арматуры

Таблица 3

Код конструктивного

Наружный диаметр

Длина монтажной части

Длина наружной части

Тип НСХ

исполнения ПП

защитной арматуры, мм

L, мм

l, мм

от 120 до 2000¹⁾

А01

50М, 100М, 100П, Pt100

от 120 до 1000²⁾

120³⁾

от 60 до 3150¹⁾

А02

50М, 100М, 100П, Pt100

от 60 до 1000

80, 120

от 60 до 120³⁾

от 100 до 2000¹⁾

50М, 100М, 100П, Pt100

от 100 до 1000²⁾

А03

80, 120

100, 120³⁾

100П, Pt100⁴⁾

от 100 до 3150

от 120 до 2000¹⁾

А04

50М, 100М, 100П, Pt100

от 120 до 1000

80, 120

120

от 60 до 2000¹⁾

А05

50М, 100М, 100П, Pt100

от 60 до 1000

80, 120

от 60 до 120³⁾

от 60 до 2000¹⁾

А06

50М, 100М, 100П, Pt100

от 60 до 2000

80, 120

от 60 до 120³⁾

от 100 до 320¹⁾

50М, 100М, 100П, Pt100,

от 100 до 320²⁾

А07

80, 120

100, 120³⁾

100П, Pt100⁴⁾

от 100 до 3150

от 100 до 320¹⁾

50М, 100М, 100П, Pt100,

от 100 до 320²⁾

А08

80, 120

100, 120³⁾

100П, Pt100⁴⁾

от 100 до 3150

А13

50М, 100М, Pt100

100

¹⁾ Для ТС со схемой соединения 4х1, 3х1, 3х2, а так же для ТС с НСХ типа 50М, 100М.

²⁾ Для ТС с НСХ типа Pt100, 100П, схемой соединения 2х1, 2х2 и максимальной температуры применения до 200 °С.

³⁾ Для ТС с НСХ типа Pt100, 100П, схемой соединения 2х1 и максимальной температуры применения до 500 °С.

⁴⁾ Только для ТС с кабельной конструкцией чувствительного элемента.

Примечания:

1. Длина монтажной части ТC выбирается из ряда: 60, 80, 100, 120, 160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000, 2500,

3150 мм. Дополнительно длина монтажной части может выбираться из представленного ряда длин в границах диапазона, указанного

в таблице с шагом в 5 мм.

2. ТС исполнения А имеют традиционную и кабельную конструкцию ЧЭ. Кабельная конструкция реализована для ЧЭ с НСХ

типа Pt100 (класс допуска В, А, АА) и с НСХ типа 100П (класс допуска А, АА).

Материал защитной арматуры

Условное давление (Ру), показатель тепловой инерции

Таблица 4

(Т) и группа вибропрочности (Ву)

Таблица 5

Материал

12Х18Н10Т

10Х17Н13М2Т

Код исполнения по

Н10

Н13

Код

Ру, МПа

Т, с

Ву по

материалам

исполнения

ГОСТ Р 52931

A01-A08

НСХ: 50М, 100М, 100П, Pt100

A13

А01

1,0

40/60²⁾/80³⁾

А02

16,0

40/60²⁾/80³⁾

V1, G1 ¹⁾

А03

16,0

20/40⁴⁾

V1, G1 ¹⁾

А04

1,0

20/40⁴⁾

А05

16,0

20/40⁴⁾

V2, G1 ¹⁾

А06

16,0

20/40⁴⁾

V2, G1 ¹⁾

А07

32,0

8/20⁴⁾

V2, G1 ¹⁾

А08

32,0

8/20⁴⁾

V2, G1 ¹⁾

А13

0,4

¹⁾ Группа вибростойкости G1 указывается в строке заказа по

запросу для ТС с длиной монтажной

части не более 500 мм, длиной наружной части не более

120 мм и соединительной головкой с кодом конструктивного

исполнения А1, А2, А3, А4, А5, П1.

²⁾ Для термометров сопротивления с кабельной конструкцией

ЧЭ и ВПИ до 400°С.

³⁾ Для термометров сопротивления с кабельной конструкцией

ЧЭ и ВПИ до 600°С.

⁴⁾ Для термометров сопротивления с кабельной конструкцией

ЧЭ.

Метран-2000

КОНСТРУКТИВНЫЕ ИСПОЛНЕНИЯ ГРУППЫ B

(ТС с конструктивным исполнением группы В имеют только кабельную конструкцию ЧЭ Pt100 (MIC) и 100П(MIC))

Рис.2.

Стандартный ряд монтажных длин L

60, 80, 100, 120, 160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000, 2500, 3150, 4000, 5000 мм.

Резьба монтажного штуцера (D), наружный диаметр (d)

Таблица 6

Код исполнения

Наружный диаметр

Обозначение резьбы

Длина монтажной

Длина наружной

НСХ

защитной арматуры

(d), мм

монтажного штуцера (D)

части L, мм

части l, мм

В04

4,5

К1/2"

В05

4,5

К1/4"

В06

4,5

М20х1,5

В07

К1/2"

В08

К1/4"

В09

М20х1,5

100П,

От 60 до 30000 ¹⁾)

120, 160, 200

В13

4,5

К1/2"

Pt100

В14

4,5

К1/4"

В15

4,5

М20х1,5

В16

К1/2"

В17

К1/4"

В18

М20х1,5

¹⁾ Дополнительно длина монтажной части может выбираться из представленного ряда длин в границах диапазона, указанного в

таблице с шагом в 5 мм.

Условное давление (Ру), показатель тепловой инерции

(Т) и группа вибропрочности (Ву)

Таблица 7

Код

Ру, МПа

Т, с

Ву по ГОСТ Р

исполнения

52931-2008

В04-В18

0,4

(8/15) ²⁾

V2, G1 ³⁾

²⁾ Для кабеля ф4,5 мм - 8 с; для кабеля ф6 мм - 15 с.

³⁾ Группа вибропрочности G1 указывается в строке заказа по

запросу для ТП с длиной монтажной части не более 500 мм,

длиной наружной части не более 120 мм и соединительной

головкой с кодом конструктивного исполнения А1 или А2.

Метран-2000

КОНСТРУКТИВНЫЕ ИСПОЛНЕНИЯ ГРУППЫ E

(без соединительной головки)

НСХ: 50М,100П, Pt100.

Диапазон измеряемых температур: от -50 до 120°С.

E09*

E10*

E17**

Примечание: * - длина пружины в свободном состоянии - 33 мм, в сжатом - 18 мм;

** - на этапе внедрения в серийное производство.

Рис.4.

Стандартный ряд монтажных длин защитной арматуры

Таблица 11

L, мм

100

120

160

200

250

320

400

500

Е07

Е08

Е09, Е10

Таблица 12

Код исполнения

НСХ

Наружный диаметр,

Длина кабеля lk,

Материал защитной

Код материала

защитной арматуры

мм

арматуры

защитной арматуры

120-2500,

Е07

50М, 100П, Pt100

3150-15000

латунь Л96

50М

120-2500, 3150

латунь Л63

Е08

120-2500, 3150,

100П, Pt100

5000-15000

Е09

50М, 100П, Pt100

500

Е10

50М, 100П, Pt100

500

Сталь 12Х18Н10Т

Н10

E17

Pt100

130

¹⁾ Длина кабеля lk выбирается из ряда: 120, 250, 500, 800, 1000, 1600, 2000, 2500, 3000, 3150, 4000, 5000, 6000, 7000, 8000,

9000, 10000, 11000, 12000, 15000 мм. Дополнительно длина монтажной части может выбираться из представленного ряда длин в

границах диапазона, указанного в таблице с шагом в 5 мм.

Условное давление (Ру), показатель тепловой инерции (Т) и группа вибропрочности (Ву)

Таблица 13

Код исполнения

Ру, МПа

Т, с

Ву по ГОСТ Р 52931-2008

Степень пылевлагозащиты

Е07

IP65

0,1

Е08

Е09, Е10

0,4

IP5X

Метран-2000

Соединительная головка А5

Соединительная головка П2

Соединительная головка А6

ТC без соединительной головки

Рис.5.

Коды и материалы соединительных головок

Таблица 17

Код

Габаритные

Масса,

Климатические

конструк-

Степень

размеры, мм

Материал

кг, не

Примечание

исполнения по

тивного

защиты

более

ГОСТ 15150

исполнения

60±3

Для ТП общепромышленного

У1, ТС1, ТВ1,

IP5Х

115±3¹⁾

101±3²⁾

исполнения и исполнения Exia и Exd³⁾

У1.1, Т3

Алюминиевый

Для ТС общепромышленного

У1, ТС1, ТВ1,

А1

IP65

85±5

90±5

0,28

сплав

исполнения и исполнения Exia

ТМ1, У1.1, Т3

Алюминиевый

У1, ТС1, ТВ1,

А2

IP65

95±5

76±5

0,26

Для ТС исполнений Exia и Exd

сплав

ТМ1, У1.1, Т3

Алюминиевый

Для ТС общепромышленного

А3

IP65

95±5

76±5

0,26

У1.1, Т3

сплав

исполнения

Для ТС общепромышленного

Алюминиевый

А4

IP65

65±5

75±5

0,12

исполнения и исполнения Exia

У1.1, Т3

сплав

(малогабаритная головка)

Алюминиевый

IP66/

Для ТС общепромышленного

У1, ТС1, ТВ1,

А5

105±5

100±5

0,6

сплав

IP68

исполнения и исполнения Exia и Exd

ТМ1, У1.1, Т3

Нержавеющая

Для ТС общепромышленного

С1

IP65

85±5

90±5

0,78

У1, ТС1, ТВ1

сталь

исполнения и исполнения Exia

Для ТС общепромышленного

П1(P1)

Полиамид

IP65

94,5±5

70±5

0,1

У1.1, Т3

исполнения и исполнения Exia

Для ТС общепромышленного

П2

Полиамид

IP65

94,5±5

60±5

0,1

У1.1, Т3

исполнения и исполнения Exia

Алюминиевый

IP66/

Для ТС общепромышленного

У1, ТС1, ТВ1,

А6

112±5

75±5

0,6

сплав

IP68

исполнения и исполнения Exia и Exd

ТМ1, У1.1, Т3

¹⁾ Только для ТС с кабельной конструкцией чувствительного элемента.

²⁾ Только для ТС конструктивные исполнения ПП с кодом F.

³⁾ ТС без соединительной головки для исполнения Exd должны использоваться в сборке с соответствующими оболочками, имеющими

сертификат соответствия ТР ТС 012/2011.

Метран-2000

Возможные сочетания кабельных вводов, соединительных головок, видов взрывозащиты

Таблица 18

Общепромышленное исполнение

Исполнение Exia

Исполнение Exd

Код конструктивного

исполнения кабельного

Соединительная головка

ввода

А1, А3, C1, А5, А6, А2¹⁾

П1(P1), А4

A1, C1

П1(P1), A4

А2, А5, А6

Кабельный ввод отсутствует

ШР²⁾

G 3/4"

БК

ТБ 1/2"

ТБ 3/4"

Примечание: Знак «+» означает - сочетание возможно, знак «-» - сочетание невозможно.

¹⁾ Только для конструктивного исполнения F.

²⁾ Только с кодом опции ХА

КОМПЛЕКТ ПОСТАВКИ

1. Датчик

1 шт.

2. Паспорт

1 экз.

3. Руководство по эксплуатации

СПГК.5242.200.00 РЭ

1 экз. ³⁾

³⁾ На 10 шт. и меньшее количество ТС при поставке в один адрес.

ПРИМЕР ЗАПИСИ ПРИ ЗАКАЗЕ

Метран-2000 - (-50...500) - 100П - В - 4 - 1 - А06 - 320 - 80 - Н10 - 1ExdIICT5X - А2 - БК - R - У1.1(-40...75) - Экспорт

Индекс:

Таблица 19

Индекс

Модель

Описание изделия

Стандартная

опция ¹⁾

Метран-2000

термопреобразователь сопротивления

КТС

комплект из 2 термопреобразователей сопротивления

Диапазон измеряемых температур

0 … 150

Pt100 для исполнений А, В, D

-30 … 200

Pt100 для исполнений А, B, D

-30 … 300

Pt100 для исполнений А, В, D

-50 … 200

Pt100 для исполнений А, B, D

-50 … 250

Pt100 для исполнений А, В, D

-50 … 400

Pt100 для исполнений А, В, D

-70 … 400

Pt100 для исполнений А, В, D

-196 … 400

Pt100 (MIC) с кабельной конструкцией ЧЭ для исполнений А, В

-196 … 600

Pt100 (MIC) с кабельной конструкцией ЧЭ для исполнений А, В

-50 … 200

100П для исполнений А

50 … 250

100П для исполнений A, B

50 … 400

100П для исполнений D

50 … 450

100П для исполнений A, B

-50 … 500

100П для исполнений А

-196 … 500

100П для исполнений А

-50 … 150

50М или 100М для исполнений А

50 … 180

100М, 50М и исполнений А

-50 … 120

50М, 100М, Pt100 для исполнений Е

НСХ чувствительного элемента

Pt100

рекомендуется применять до 500°С

Pt100 (MIC)

кабельная конструкция ЧЭ, рекомендуется применять до 600°С

100П (MIC)

кабельная конструкция ЧЭ, рекомендуется применять до 500°С

100П

рекомендуется применять до 500°С

50М

рекомендуется применять до 150°С

100М

рекомендуется применять до 150°С

Метран-2000

Продолжение таблицы 19

Класс допуска

Стандартная

опция ¹⁾

АА

Схема соединений

Стандартная

опция ¹⁾

2-х проводная

3-х проводная

4-х проводная

Количество чувствительных элементов

1 ЧЭ

2 ЧЭ

Код исполнения защитной арматуры (табл.1)

А01

диаметр арматуры 10 мм без штуцера (рис. 1)

А02

диаметр арматуры 10 мм штуцер подвижный (рис. 1)

А03

диаметр арматуры 10 мм с утонением до 8 мм штуцер подвижный (рис. 1)

А04

диаметр арматуры 8 мм без штуцера (рис. 1)

А05

диаметр арматуры 8 мм штуцер неподвижный (рис. 1)

А06

диаметр арматуры 8 мм штуцер подвижный (рис. 1)

А07

диаметр арматуры 8 мм с утонением до 6 мм штуцер неподвижный (рис. 1)

А08

диаметр арматуры 8 мм с утонением до 6 мм штуцер подвижный (рис. 1)

A13

Комнатный, НСХ 50М, 100М, Pt100, диапазон измерения (-50…+150°С)

КТС А02

Комплекты из 2 термопреобразователей сопротивления, НСХ 100М, 100П, Pt100, 100П

(MIC), Pt100 (MIC), диапазоны измерений (-50…150°С), (-50…180°С)

КТС А03

В04

диаметр кабеля 4,5 мм, K1/2" (рис.2)

В05

диаметр кабеля 4,5 мм, K1/4" (рис.2)

В06

диаметр кабеля 4,5 мм, М20х1,5 (рис.2)

В07

диаметр кабеля 6 мм, K1/2" (рис.2)

В08

диаметр кабеля 6 мм, K1/4" (рис.2)

В09

диаметр кабеля 6 мм, М20х1,5 (рис.2)

В13

диаметр кабеля 4,5 мм, K1/2" (рис.2)

В14

диаметр кабеля 4,5 мм, K1/4" (рис.2)

В15

диаметр кабеля 4,5 мм, М20х1,5 (рис.2)

В16

диаметр кабеля 6 мм, K1/2" (рис.2)

В17

диаметр кабеля 6 мм, K1/4" (рис.2)

В18

диаметр кабеля 6 мм, М20х1,5 (рис.2)

Е07

подшипниковый ТС в гильзе диаметром 5 мм (рис.3)

Е08

подшипниковый ТС в гильзе диаметром 8 мм (рис.3)

Е09

Подпружиненный подшипниковый ТС диаметром 9 мм, штуцер М20х1,5 (рис.3)

Е10

подшипниковый ТС диаметром 9 мм, штуцер М20х1,5 (рис.3)

Длина монтажной части, L, мм (дополнительная информация в табл.3, 6, 8, 11) в границах диапазона,

указанного в таблице с шагом в 5 мм

для исполнений Е07

для исполнений Е08

для исполнений А, В, D, E09, E10

100

для исполнений А, В, D, E09, E10

120

для исполнений А, В, D, E09, E10

160

для исполнений А, В, D, E09, E10

200

для исполнений А, В, D, E09, E10

250

для исполнений А, В, D, E09, E10

320

для исполнений А, В, D, E09, E10

400

для исполнений А, В, D, E09, E10

500

для исполнений А, В, D, E09, E10

630

для исполнений А, В, D

800

для исполнений А, В, D

1000

для исполнений А, В, D

1250

для исполнений А, В, D

Метран. Средства измерений. Каталог. Том 2 (2025 год) - часть 1
