ПРОХОДЧЕСКО-ОЧИСТНЫЕ КОМБАЙНОВЫЕ КОМПЛЕКСЫ КАЛИЙНЫХ РУДНИКОВ (1999 год) - часть 17
4.1.4. ЭЛЕКТРИЧЕСКАЯ СХЕМА КОМБАЙНА «УРАЛ-61»

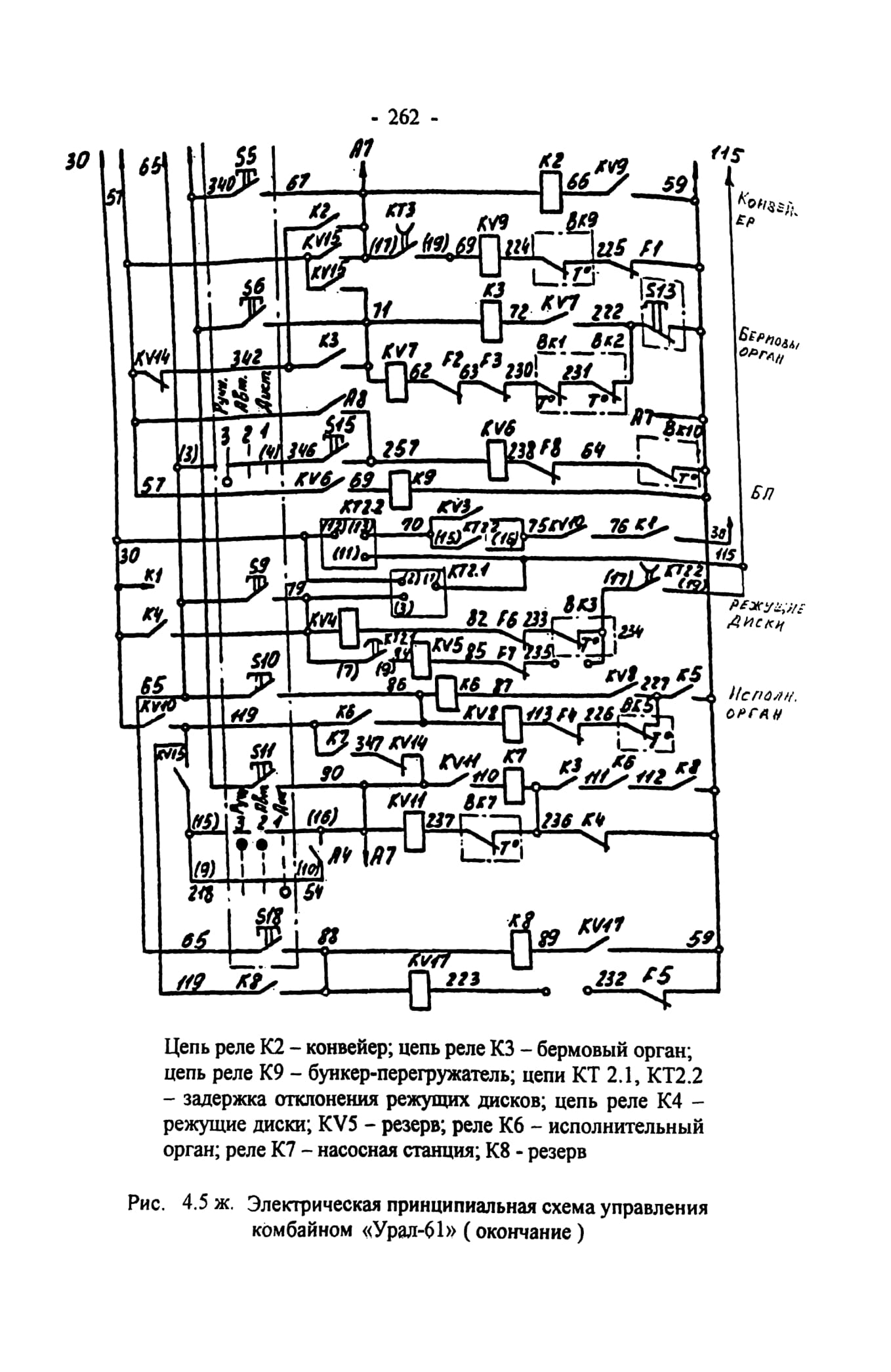

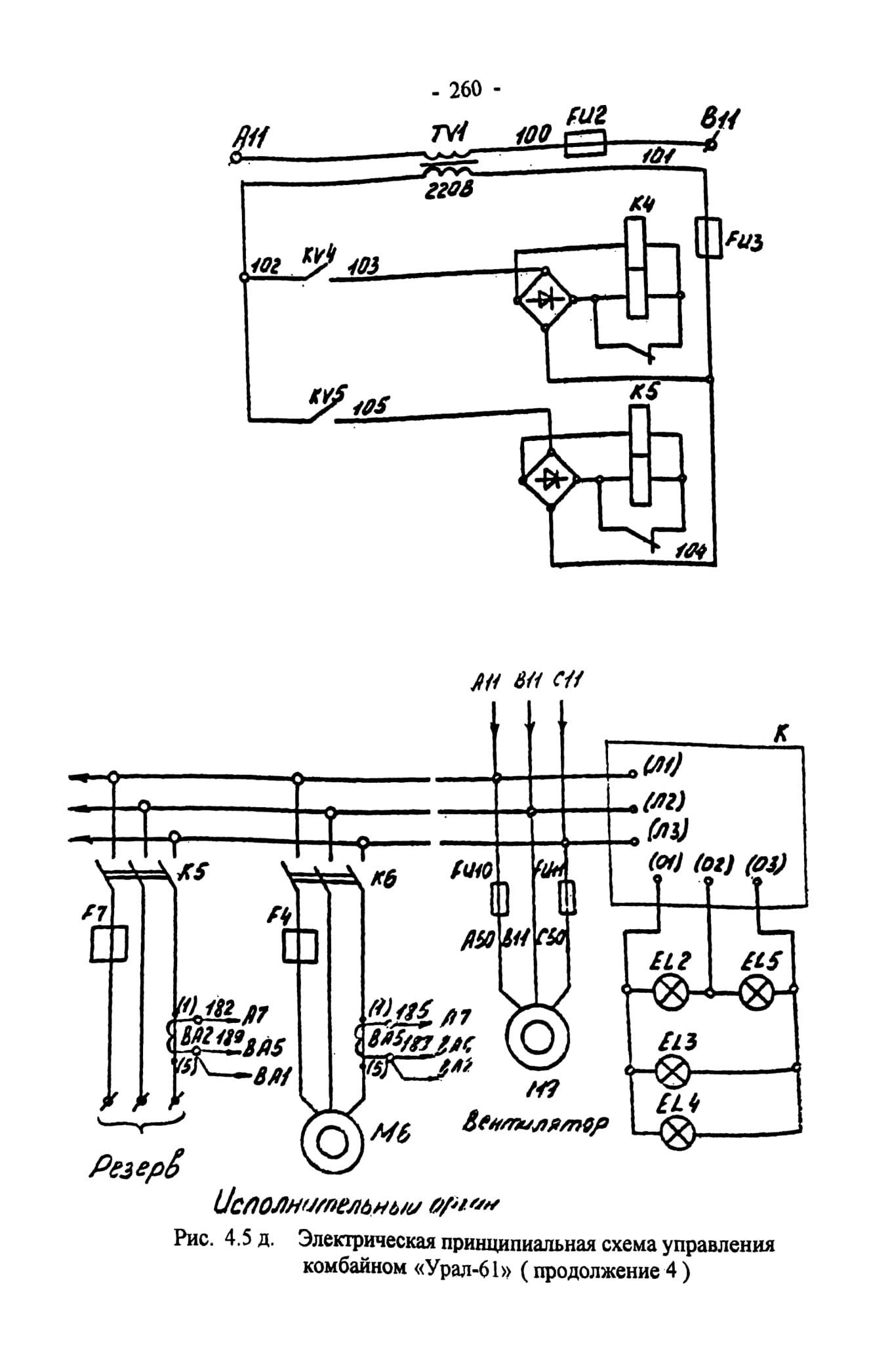

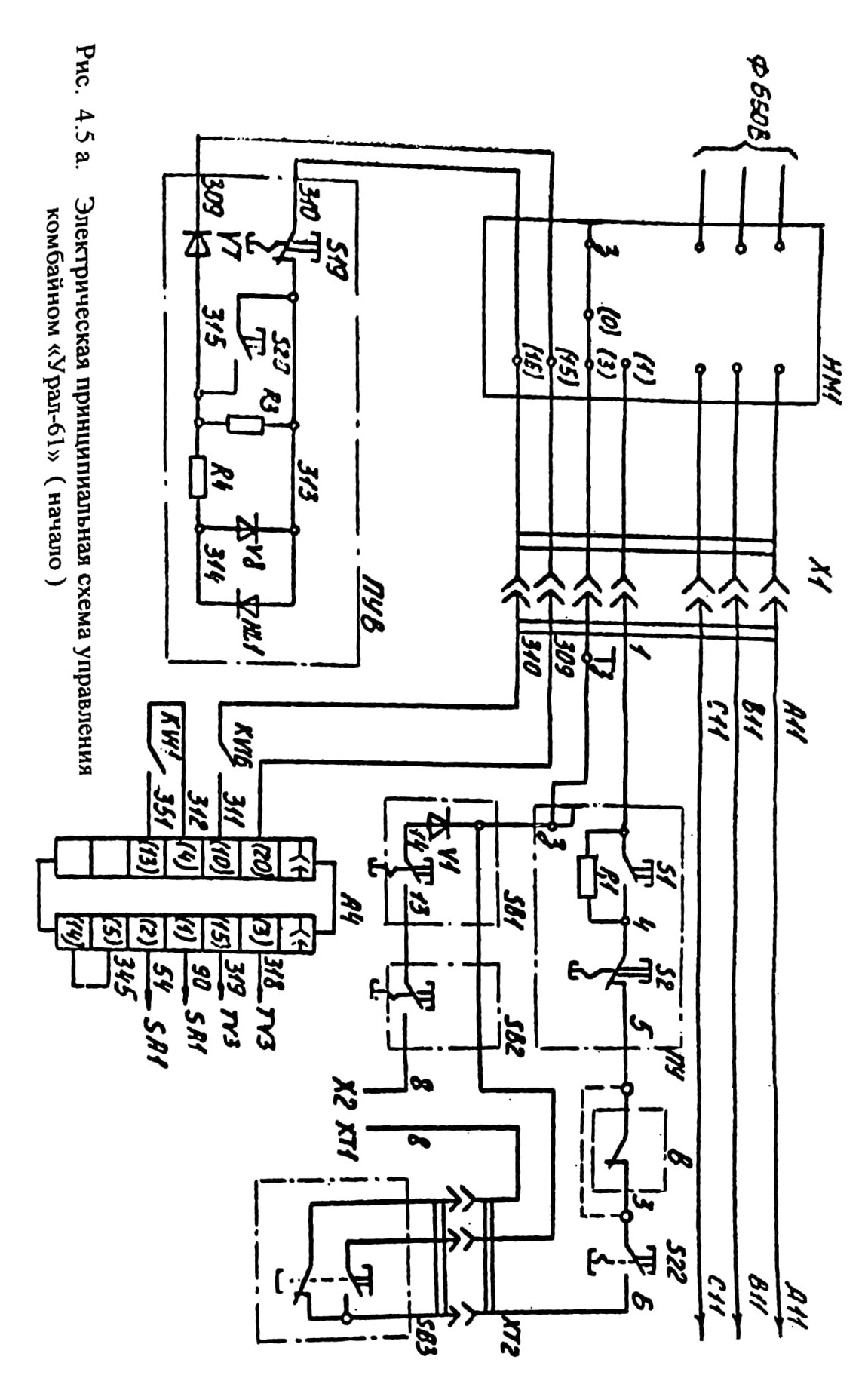

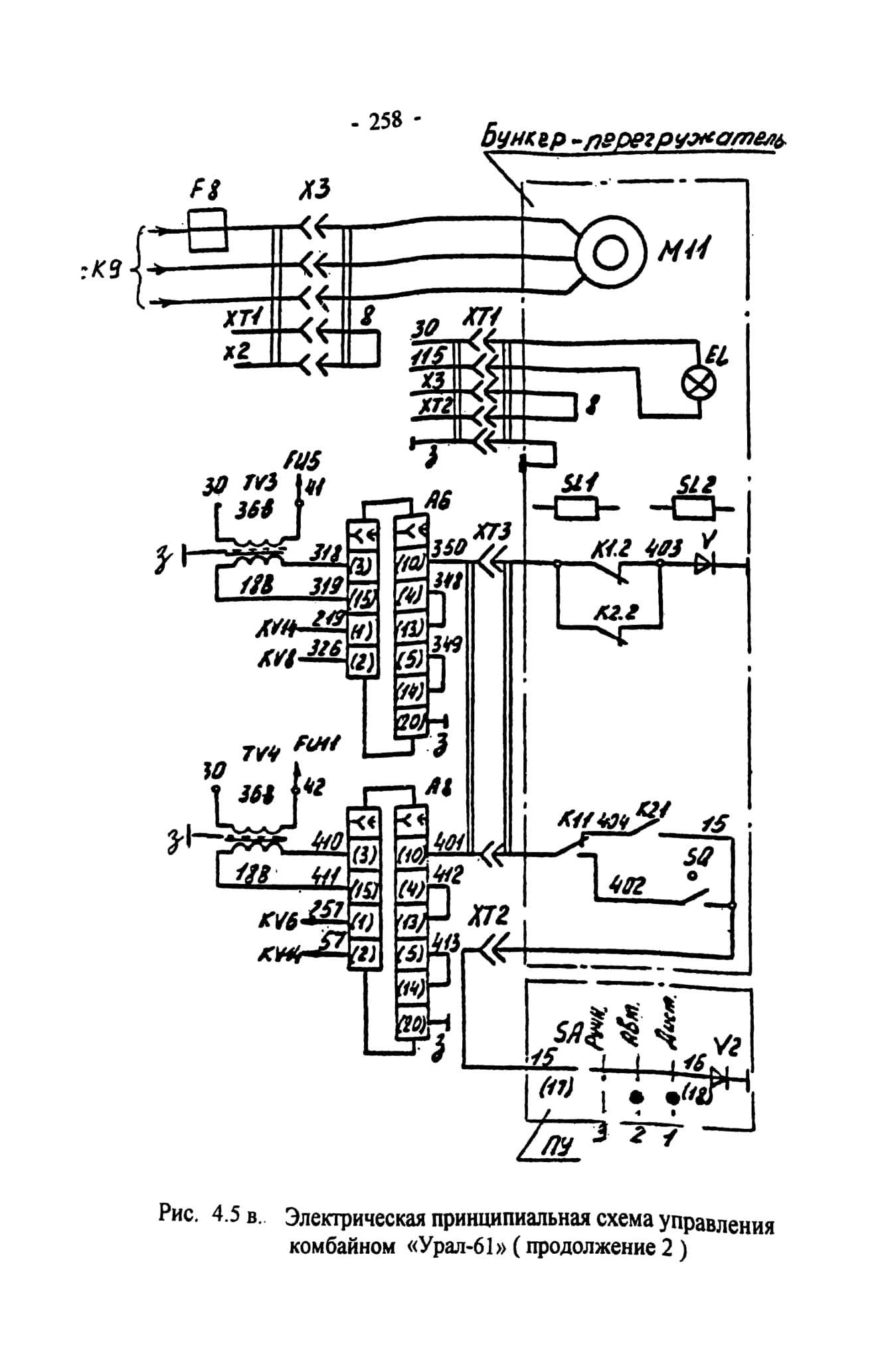

Электрическая схема комбайна «Урал-61» (Рис.4.5) аналогична схеме
комбайна «Урал-20А» и предусматривает как работу всех двигателей
одновременно, так и только двигателей насосной станции и бермового
органа, что необходимо при маневровом ходе комбайна.

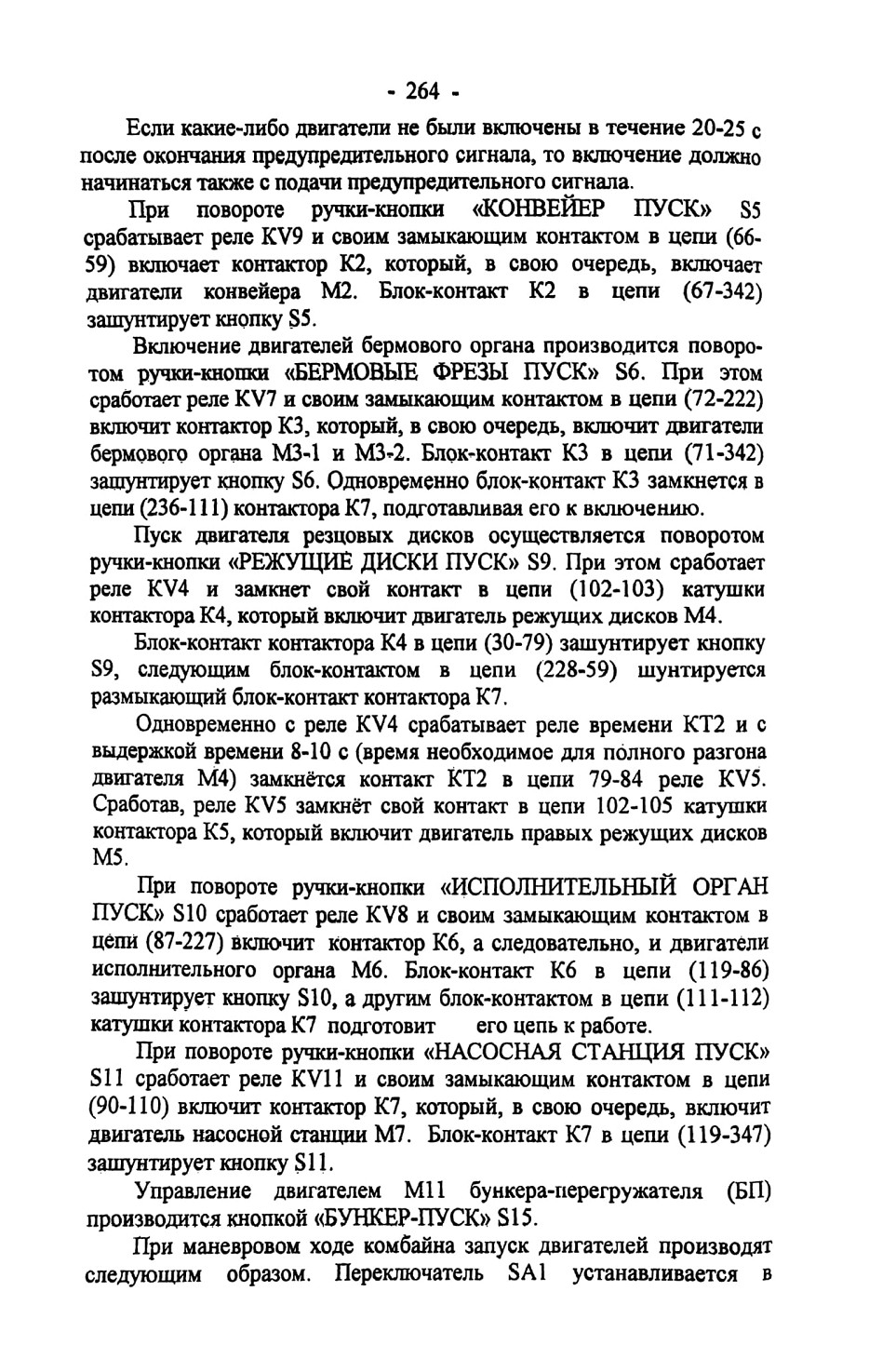

При отбойке руды в ручном режиме включение двигателей производится в
следующей последовательности вентилятор пылеотсоса (автоматически после
подачи звукового предупредительного сигнала); конвейер; бермовый орган;
режущие диски; исполнительный орган; насосная станция.
При маневровом ходе включение двигателей осуществляется в следующей
последовательности вентилятор кабины; вентилятор пылеотсоса
(автоматически); насосная станция (при этом пылеотсос отключается) и,
при необходимости, бермовый орган.
Включение двигателей в указанной последовательности выполняет машинист
комбайна.

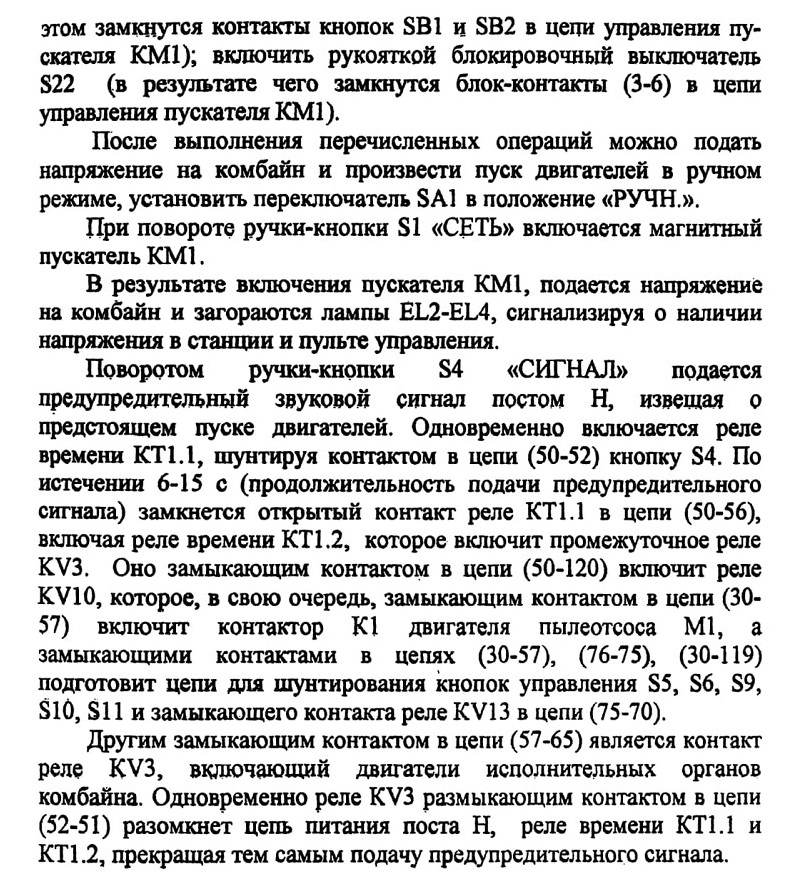

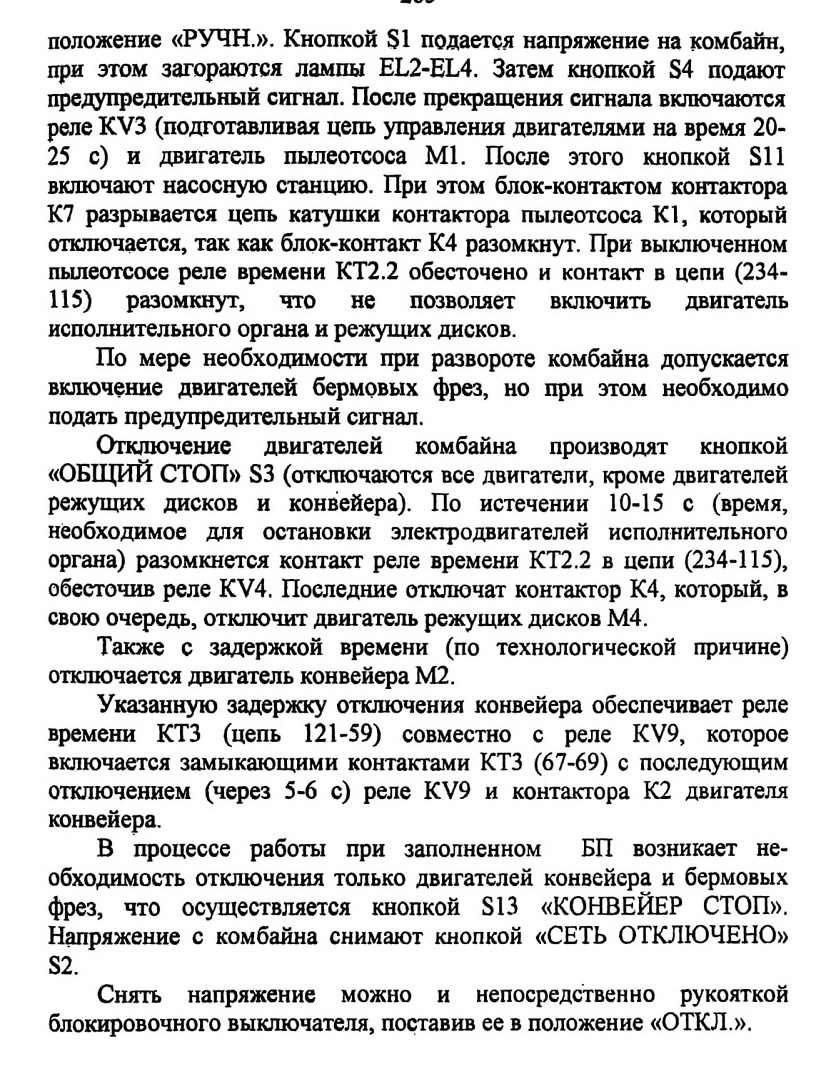

Для подачи напряжения на комбайн необходимо выполнить подготовительные

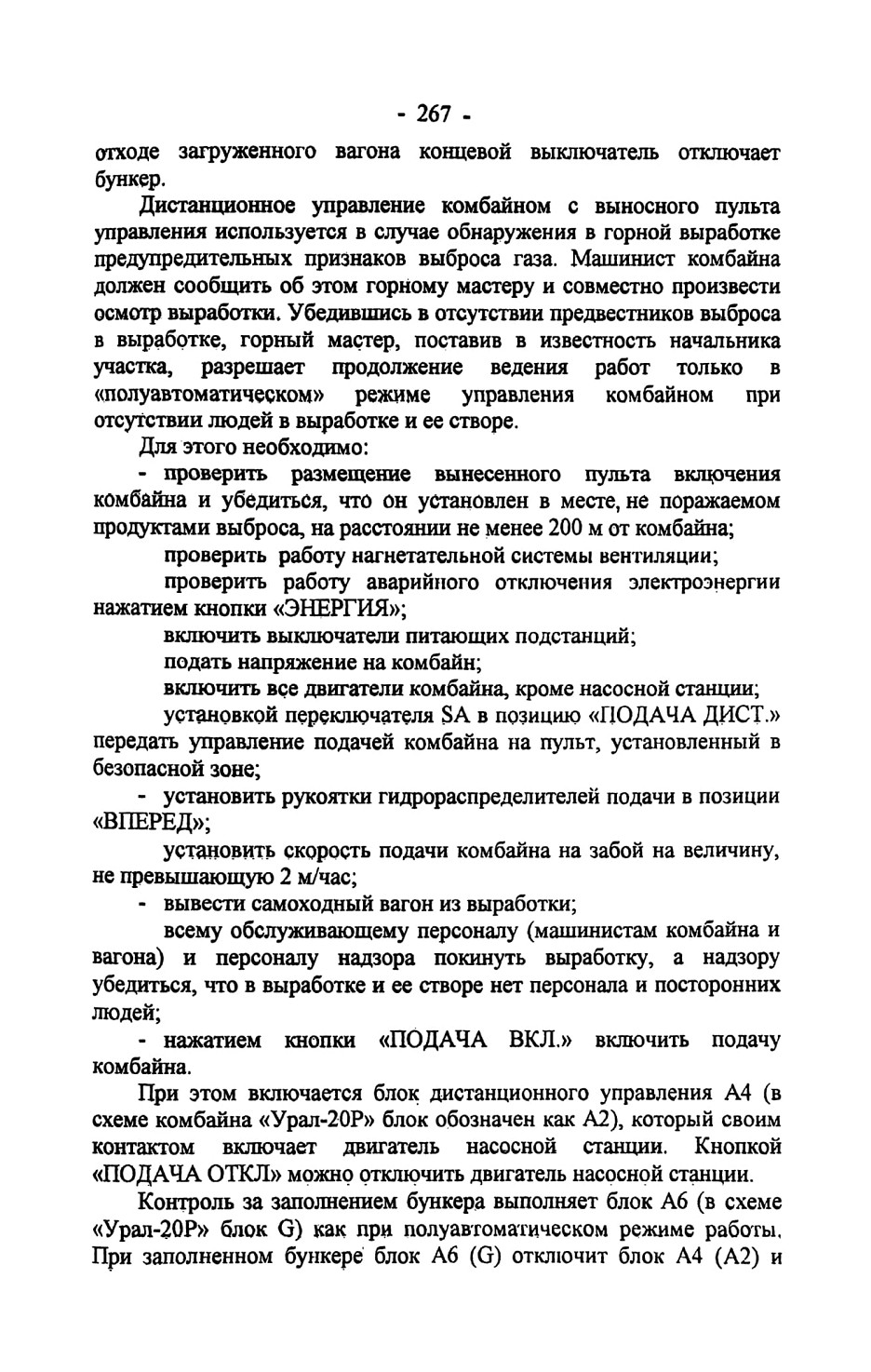

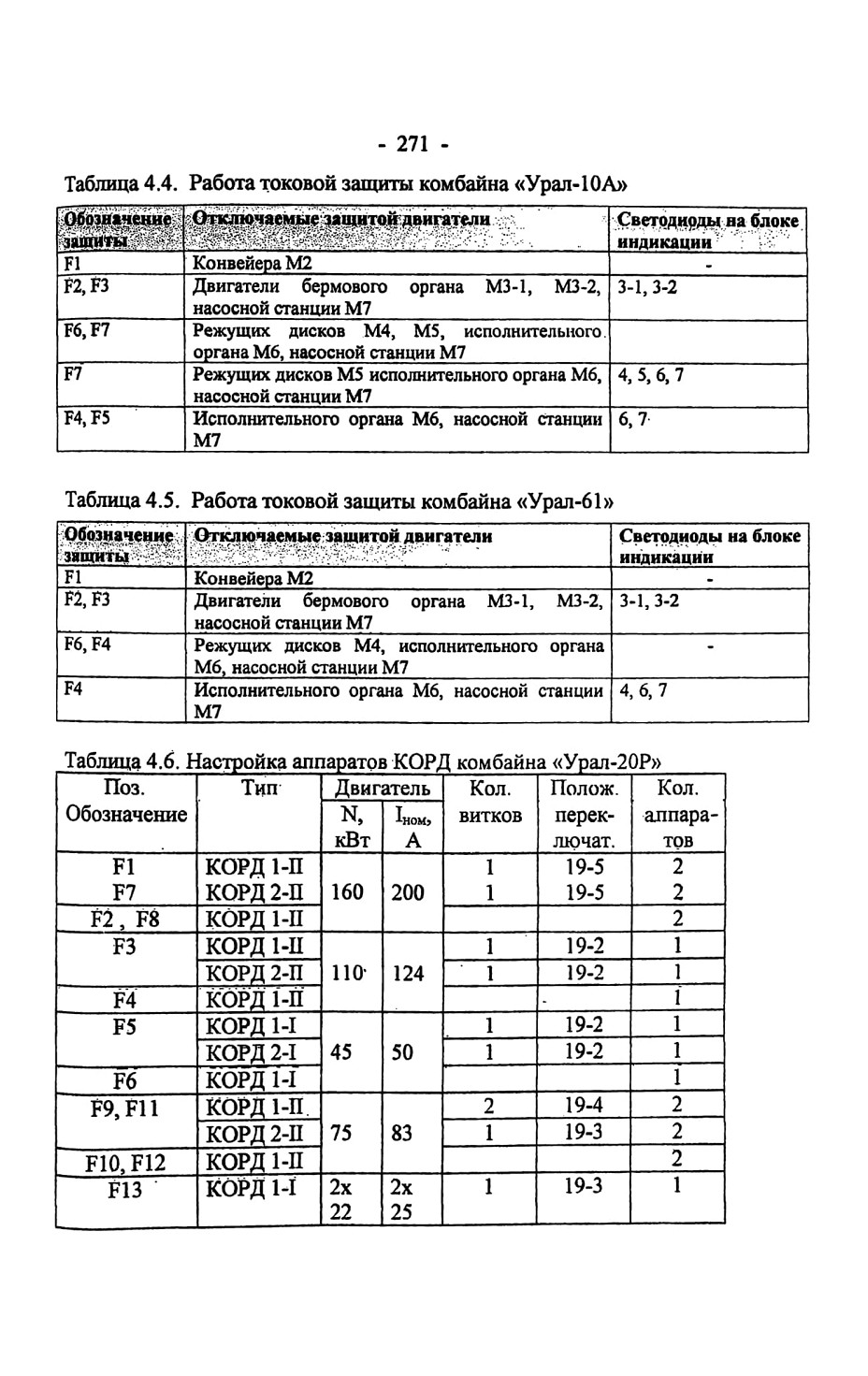

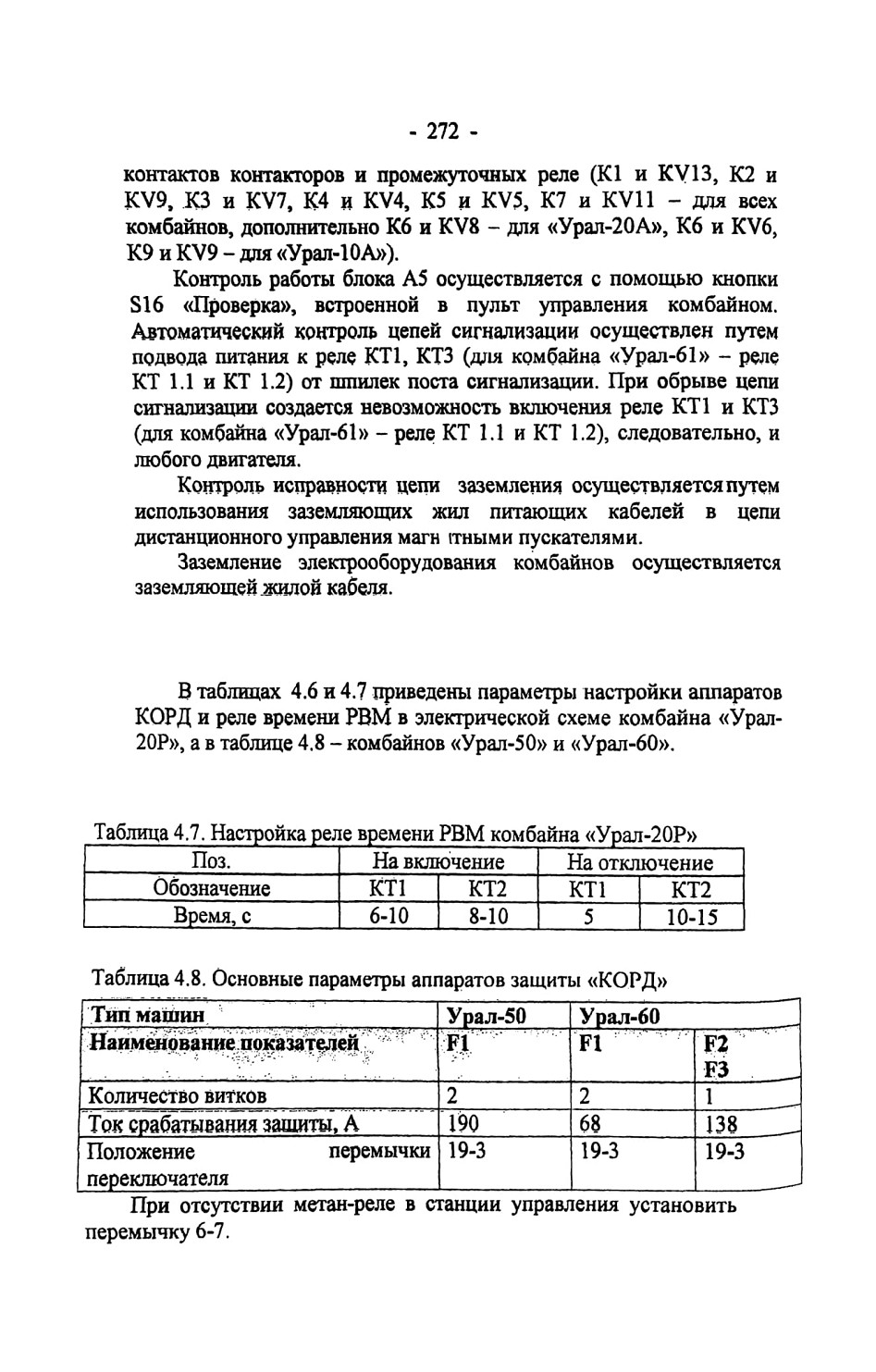

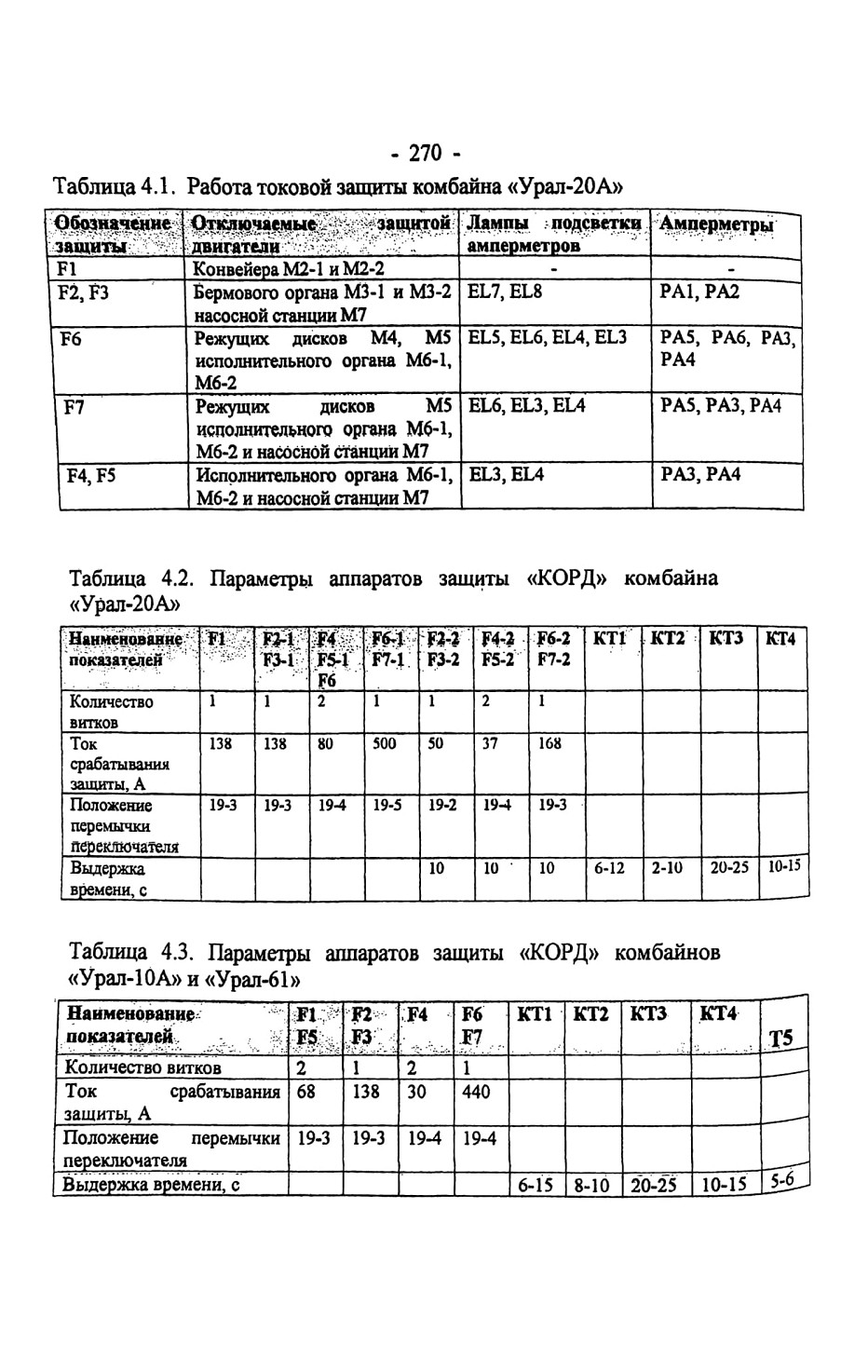

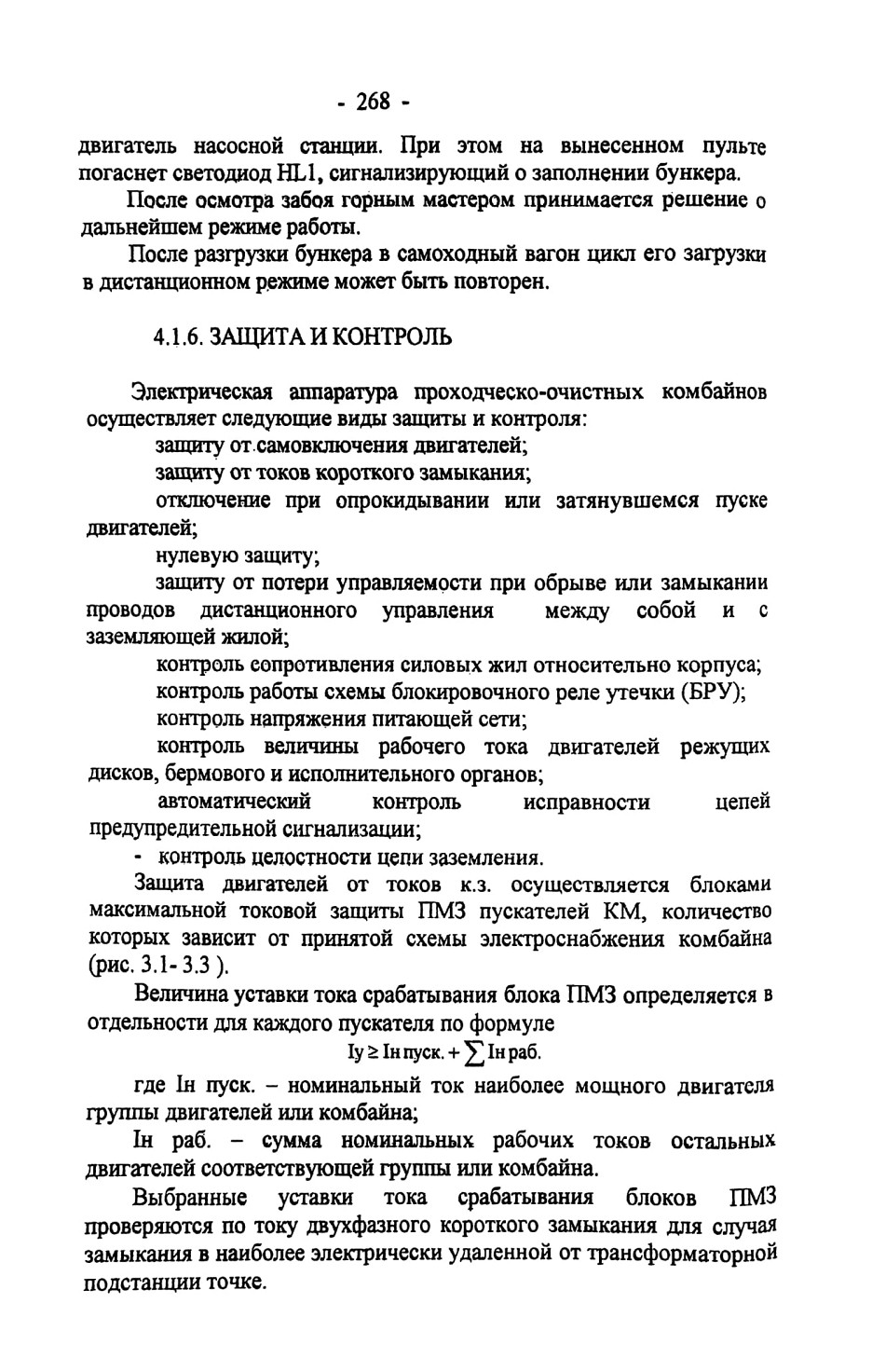

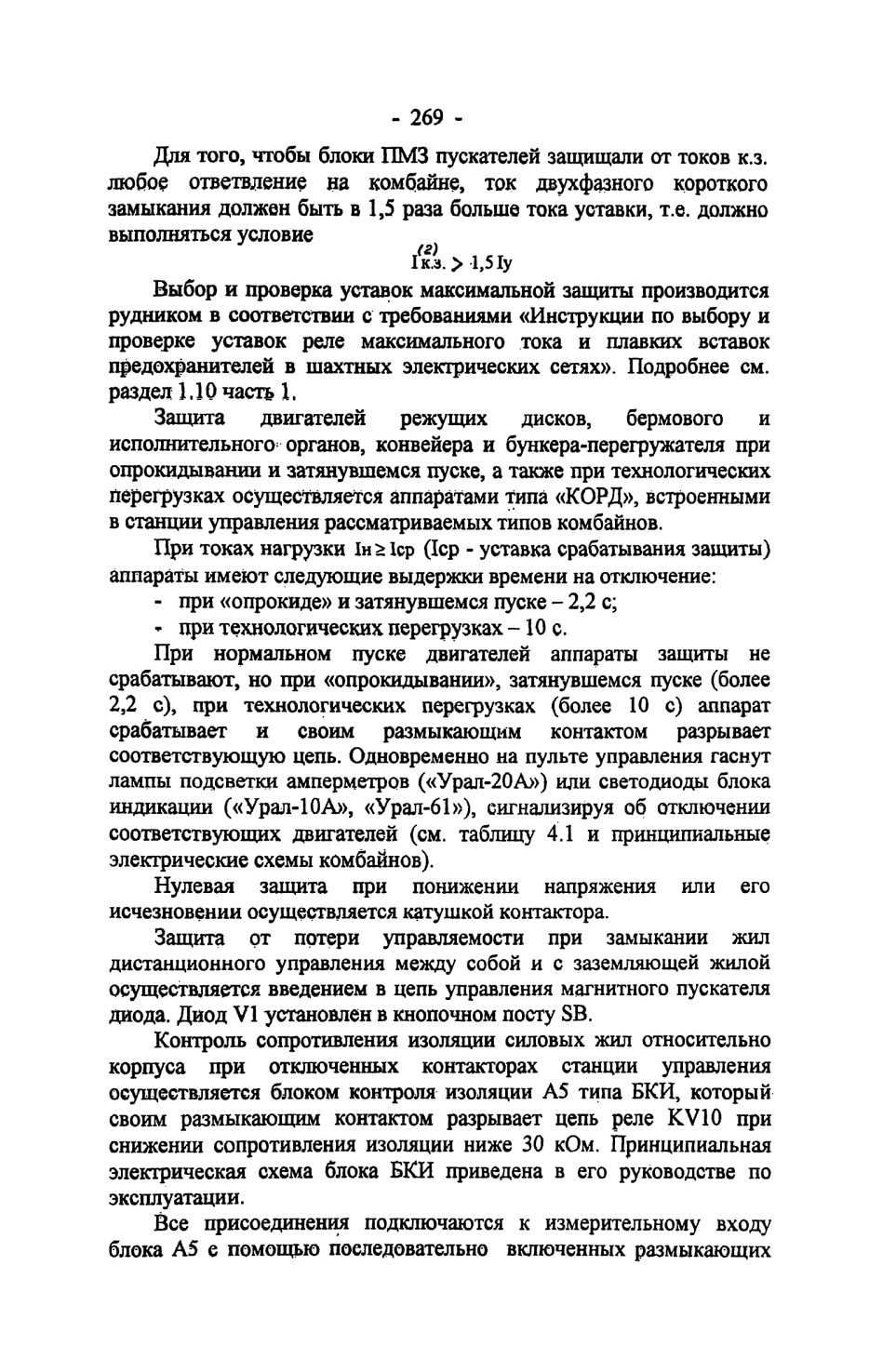

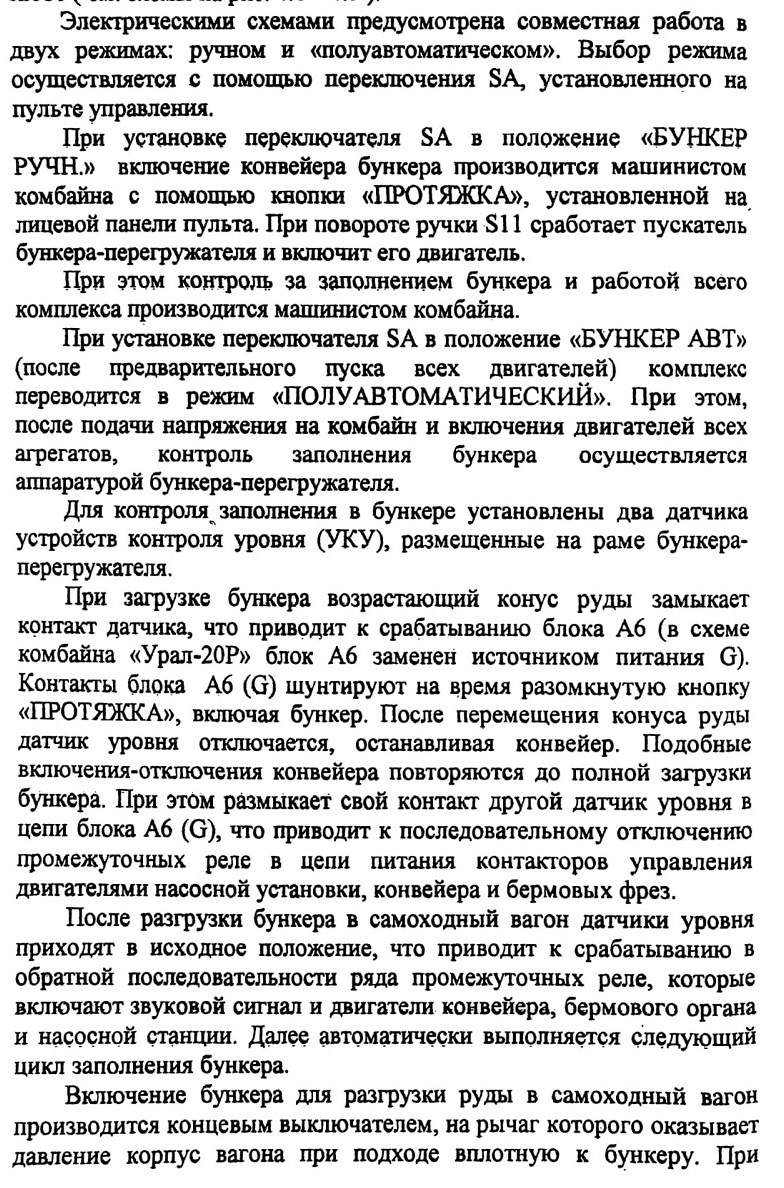

операции: закрыть двери щита ограждения (при
|
