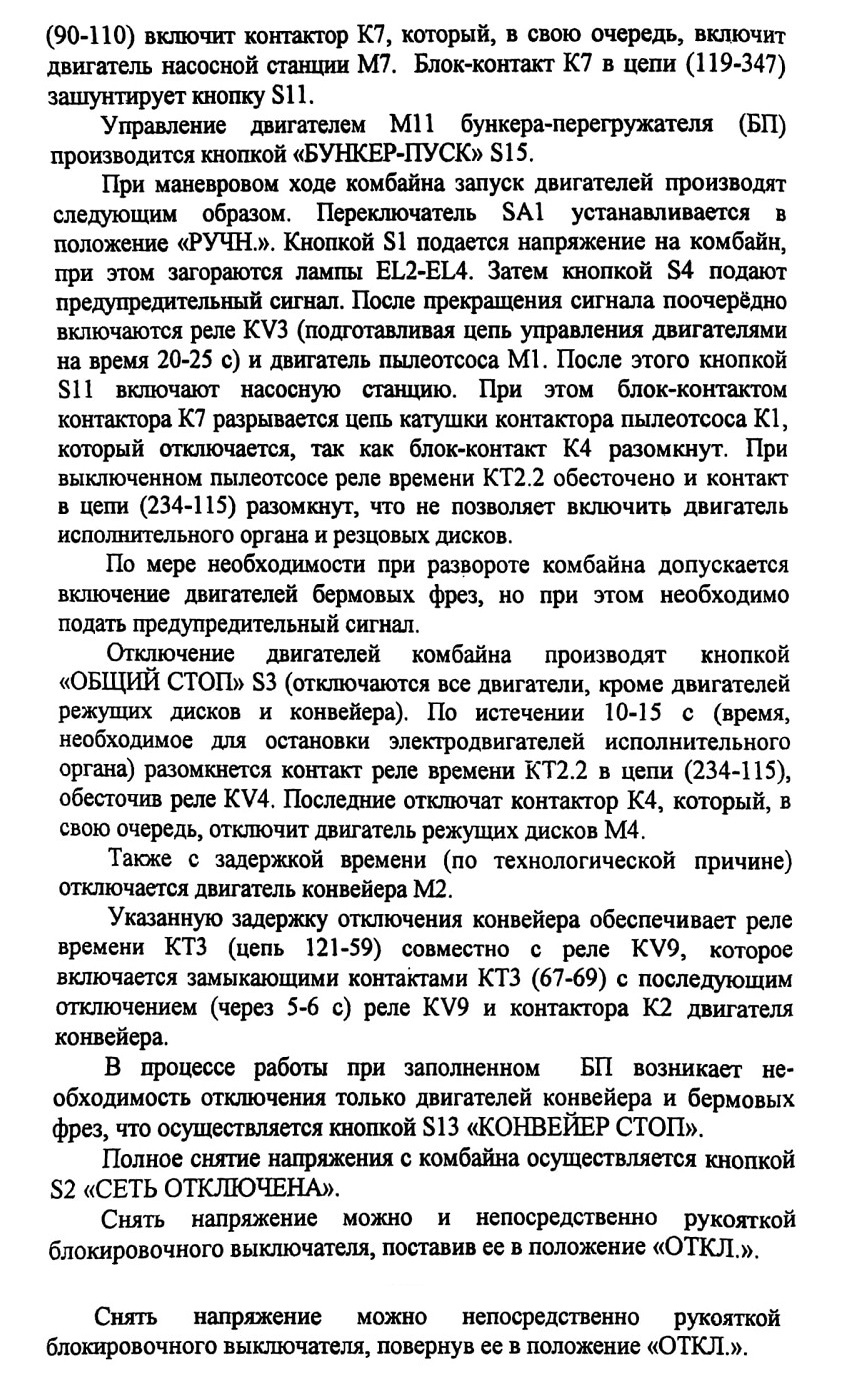

После выполнения перечисленных операций можно подать напряжение на комбайн и произвести пуск двигателей. Установить переключатель SA в положение «РУЧН.» (рис. 4.2).

При повороте ручки-кнопки S1 «СЕТЬ, Вентилятор BKJ1.» включается магнитный пускатель КМ2, который своим блок-контактом включает магнитный пускатель КМ1.

В результате включения пускателей КМ1, КМ2 подается напряжение на комбайн, включается вентилятор кабины, загораются светильники EL2-EL5, сигнализируя о наличии напряжения в станции и на пульте управления, и загораются фары El, Е2, светильник EL9 и лампа EL2 подсветки вольтметра, сигнализируя о наличии напряжения в станции и пульте управления.

4.1.3. ЭЛЕКТРИЧЕСКАЯ СХЕМА КОМБАЙНА «УРАЛ-20Р»

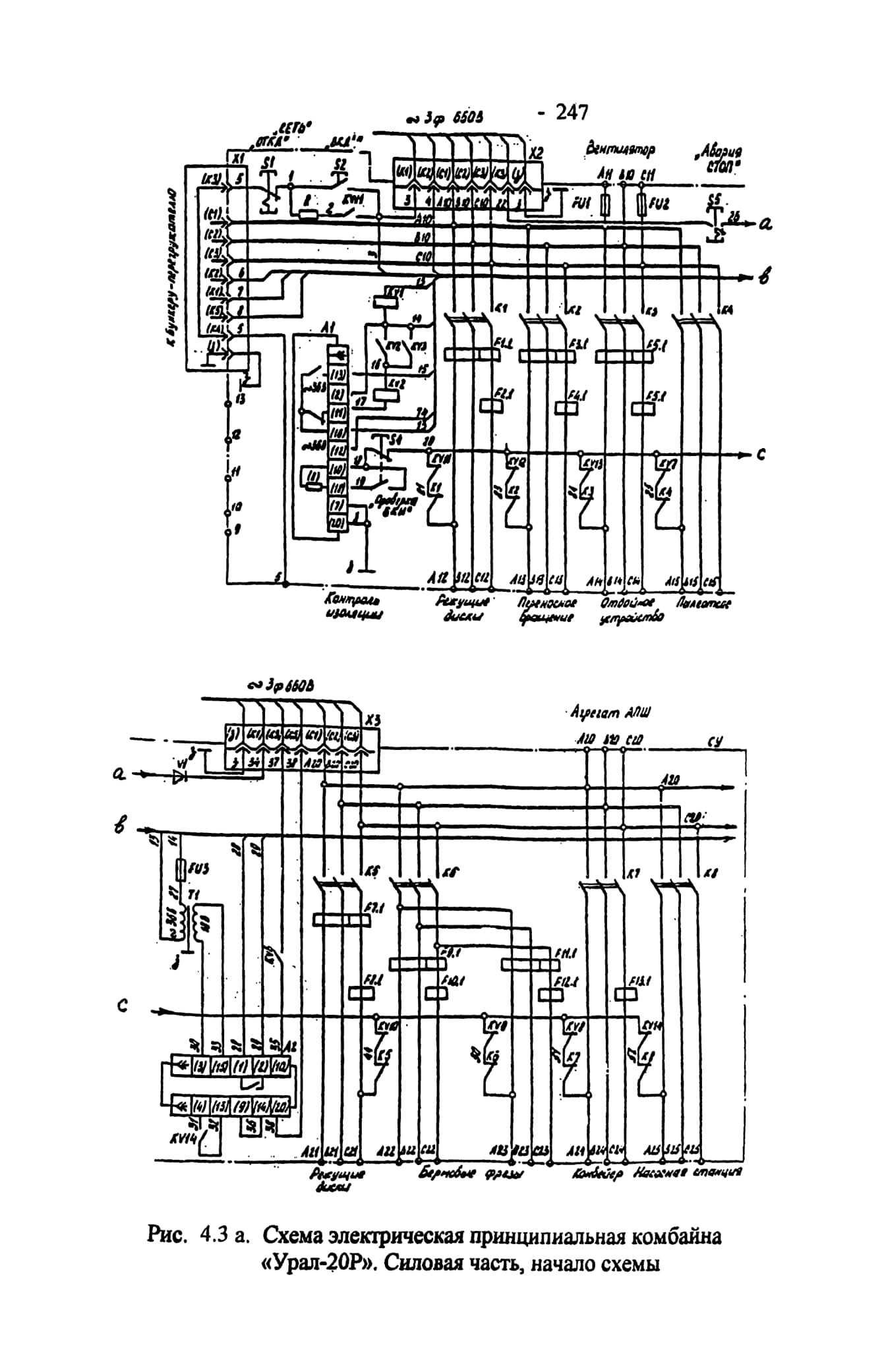

Электрическая принципиальная схема комбайна «Урал-20Р» (рис.4,3 и рис.4.4) предусматривает работу не только всех двигателей одновременно, но и работу только двигателей насосной станции и бермового органа, что необходимо при маневровом ходе комбайна.

При работе по отбойке руды включение двигателей производится в следующей последовательности:

вентилятор кабины (одновременно с подачей напряжения на комбайн), пылеотсос (автоматически, после подачи звукового предупредительного сигнала), конвейер, бермовый орган, режущие диски, исполнительный орган, насосная станция.

При маневровом ходе включение двигателей осуществляется в следующей последовательности:

вентилятор кабины (с подачей напряжения на комбайн), пылеотсос (автоматически), насосная станция (при этом пылеотсос отключается) и, при необходимости, бермовый орган.

Указанная последовательность включения выполняется машинистом комбайна.

Для подачи напряжения на комбайн должны быть выполнены подготовительные операции:

закрыть двери щита ограждения; расфиксировать все кнопки «СЕТЬ ОТКЛЮЧЕНО».

После выполнения перечисленных операций можно подать напряжение на комбайн и произвести пуск двигателей (переключатель SA в положении «РУЧН.»)

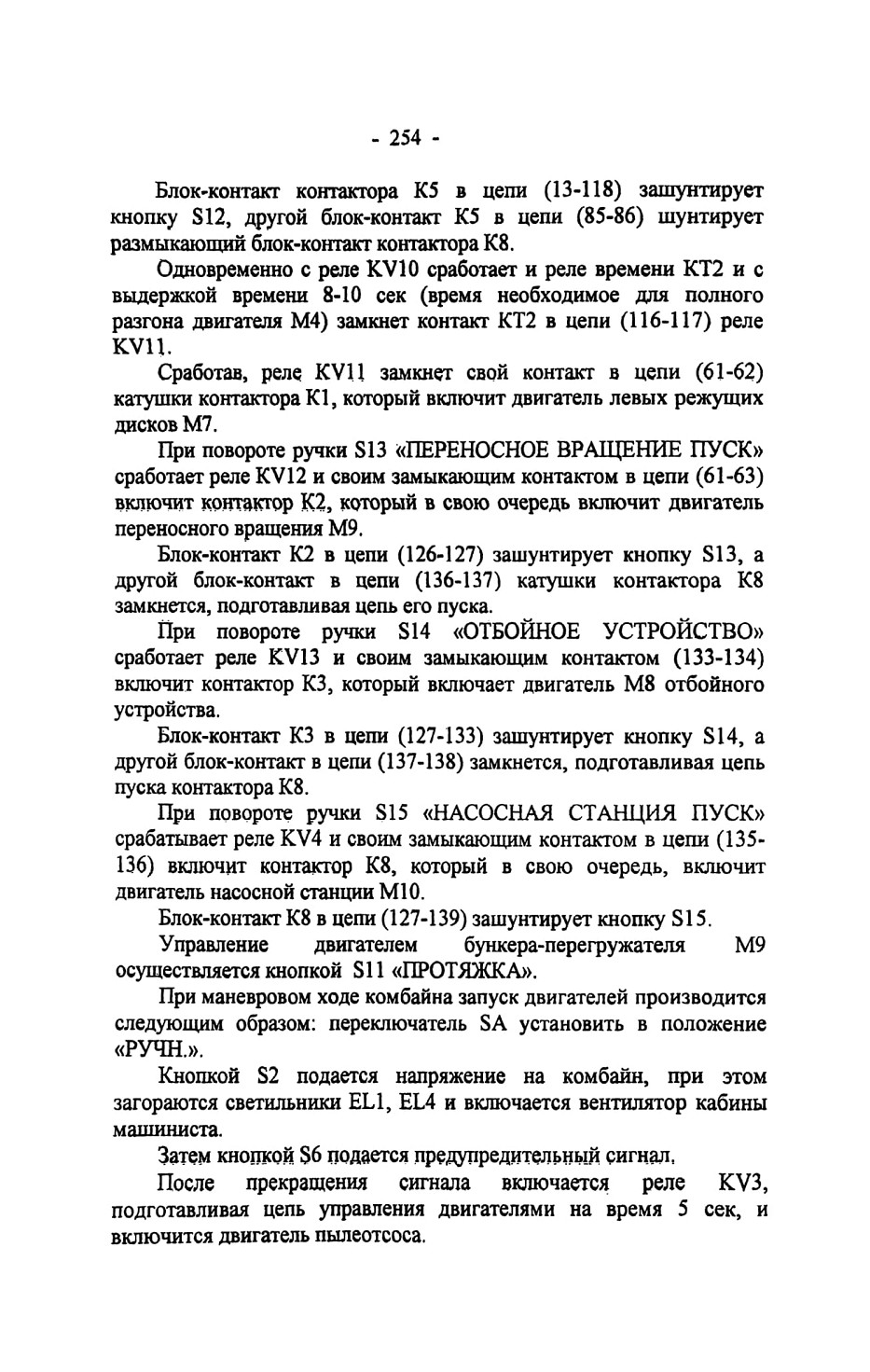

При повороте ручки S2 «СЕТЬ ВКЛ.» включается магнитный пускатель КМ2, который своим блокиратором включает магнитный пускатель КМ1 (рис. 4.3).

В результате включения пускателей КМ1 и КМ2 подается напряжение на комбайн. При этом включается вентилятор кабины машиниста и загораются светильники EL1 и EL4, сигнализируя о наличии напряжения в станции управления.

Поворотом ручки S6 «СИГНАЛ» подается предупредительный звуковой сигнал постом НА, извещая о предстоящем пуске двигателей. Одновременно включается реле времени КТ1, шунтируя контактом в цепи (72-74) кнопку S6.

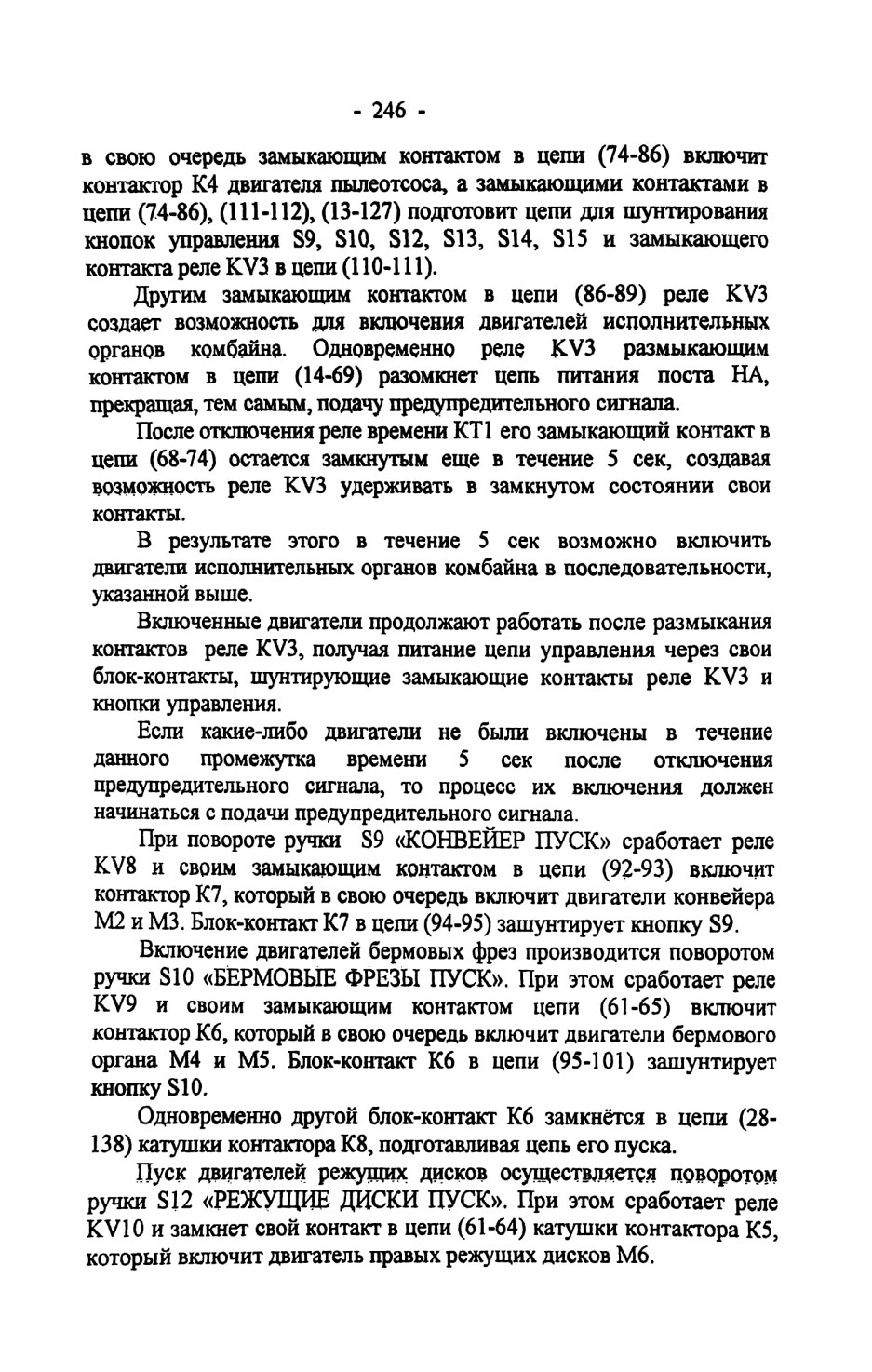

По истечении 6-15 сек (продолжительность подачи сигнала) реле времени КТ1 включит промежуточное реле KV3, которое замыкающим контактом в цепи (14-15) включает реле KV2, которое

Затем кнопкой S15 включается насосная станция. При этом блок-контактом (85-86) контактора К8 разрывается цепь катушки контактора пылеотсоса.

Последний отключается, так как блок-контакт К5 разомкнут. При выключенном пылеотсосе реле времени КТ2 отключено и контакт в цепи (117-118) разомкнут, что не позволяет включить двигатели режущих дисков и исполнительного органа.

По мере необходимости при развороте комбайна допускается включение двигателей бермового органа. При этом необходимо подать предупредительный сигнал.

Отключение двигателей комбайна производится кнопкой S7 «ОБЩИЙ СТОП».

При этом отключатся все двигатели, кроме двигателей режущих дисков. По истечении 10-15 сек (время необходимое для остановки двигателей исполнительного органа) разомкнется контакт реле времени КТ2 в цепи (117-118), обесточивая реле KV10 и KV11.

Последние отключат контакторы К1 и К5, которые в свою очередь отключат двигатели режущих дисков М6 и М7.

В процессе работы при заполненном бункере-перегружателе возникает необходимость отключения только двигателей конвейера, что осуществляется кнопкой S8 «КОНВЕЙЕР СТОП».

Полное снятие напряжения с комбайна осуществляется кнопкой S1 «СЕТЬ ОТКЛЮЧЕНО».
