ПРОХОДЧЕСКО-ОЧИСТНЫЕ КОМБАЙНОВЫЕ КОМПЛЕКСЫ КАЛИЙНЫХ РУДНИКОВ (1999 год) - часть 15

3.11. ЭЛЕКТРООБОРУДОВАНИЕ СКРЕБКОВЫХ КОНВЕЙЕРОВ

Электрооборудование участковых конвейеров состоит из асинхронных электродвигателей с короткозамкнутым ротором, магнитных пускателей серии ПВИ и гибких резиновых экранированных кабелей различного сечения.

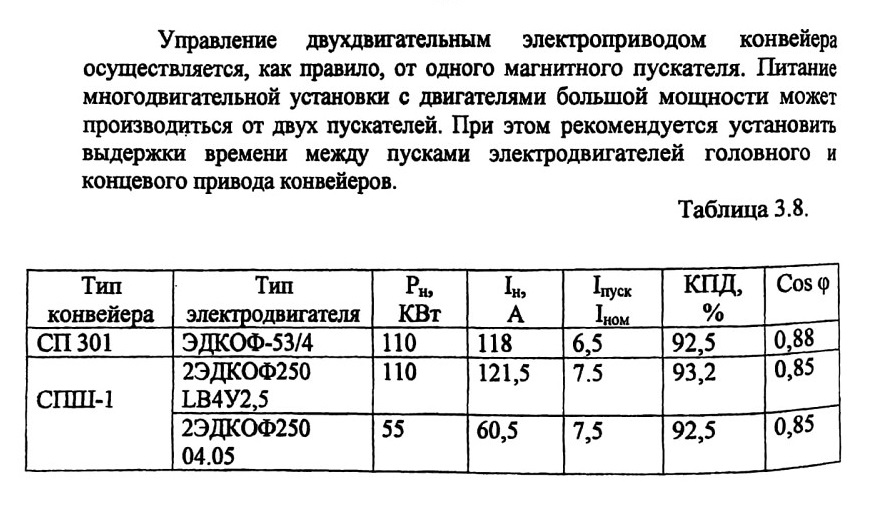

Основные сведения электродвигателей приводов конвейерных установок приведены в таблице 3.8.

Конвейерные установки в зависимости от их длин и грузопотока могут быть укомплектованы одним или двумя приводами, (например, головным и концевым).

Электродвигатели скребковых конвейеров снабжены коробкой выводов, имеющей два вывода для силовых кабелей и один для кабеля дистанционного управления и набор проходных силовых и контрольных зажимов.

Наличие второго ввода силового кабеля позволяет осуществить транзитное питание других двигателей.

4 ЭЛЕКТРИЧЕСКИЕ ПРИНЦИПИАЛЬНЫЕ СХЕМЫ ГОРНЫХ МАШИН И ОПИСАНИЕ ИХ РАБОТЫ
4.1. ЭЛЕКТРИЧЕСКИЕ СХЕМЫ КОМБАЙНОВ

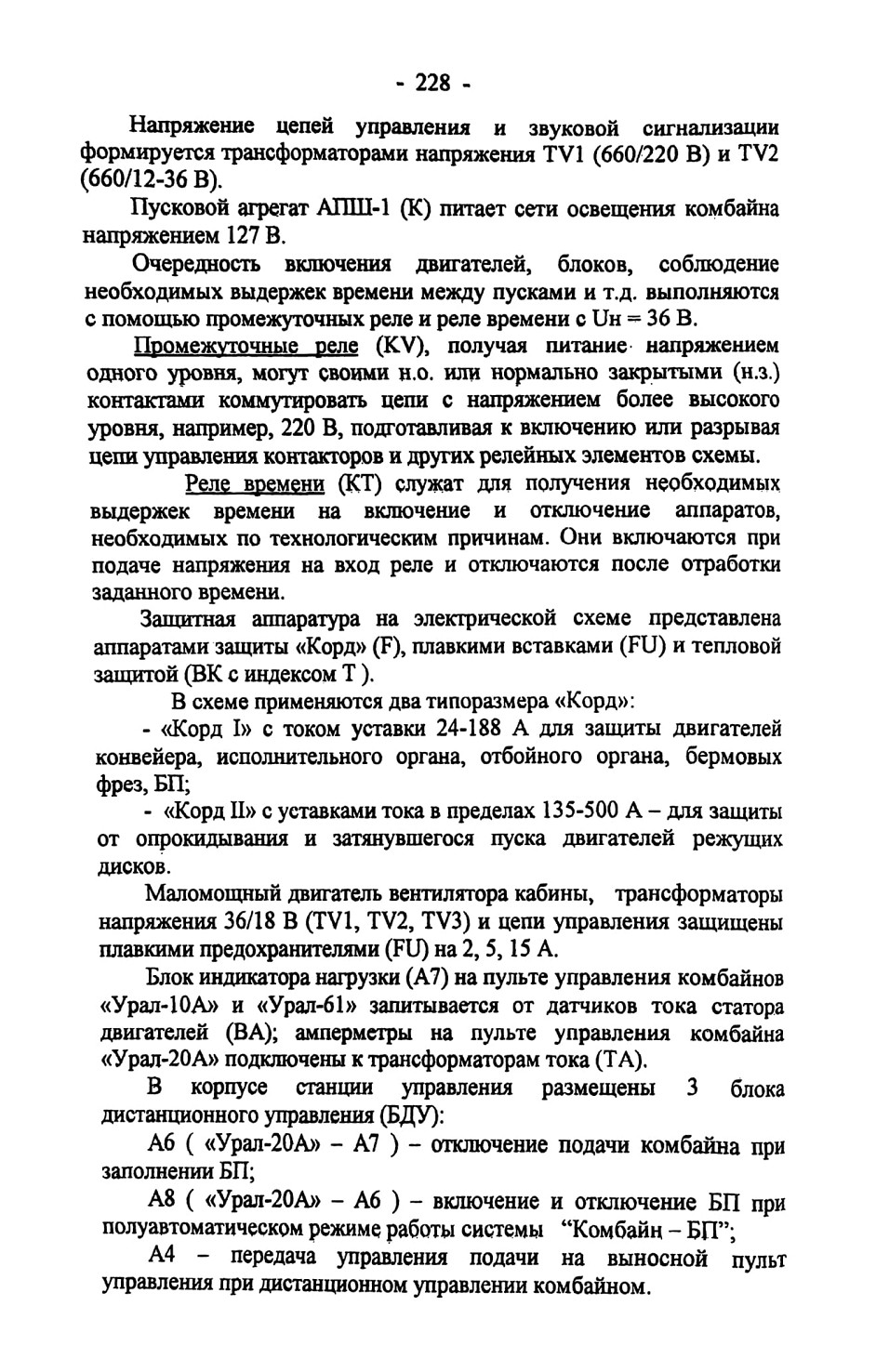

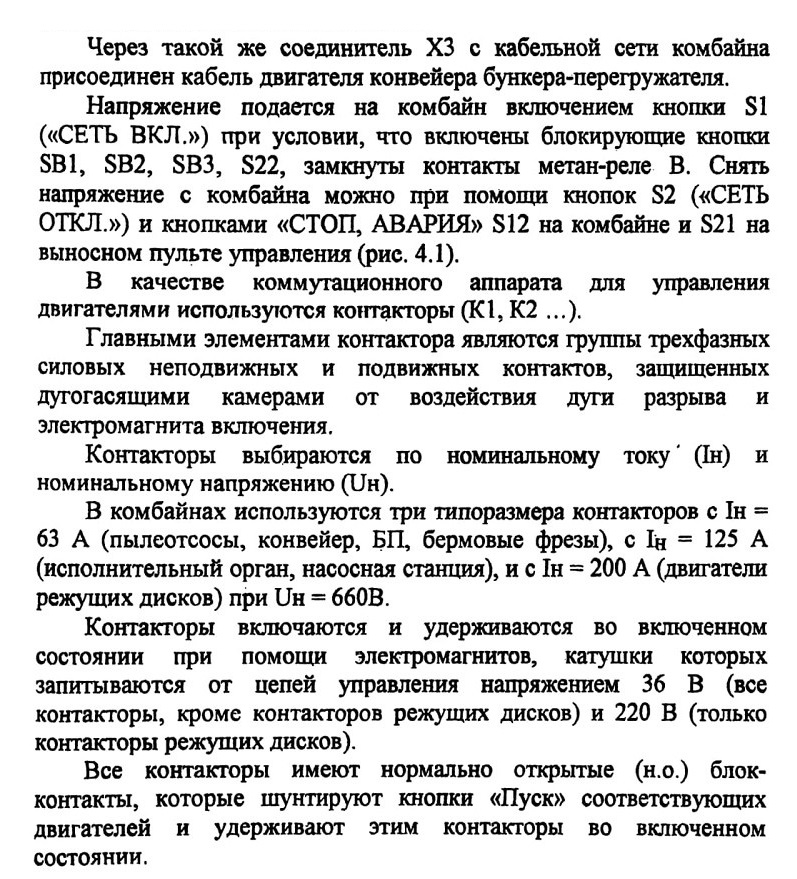

Силовая часть электрической схемы состоит из кабелей, питающих все электродвигатели комбайна и пускового агрегата АПШ-1 напряжением 660 В. Разводка кабелей осуществляется с помощью кабельных вводов от станции управления (СУ) комбайна, на которую питание подается от трансформаторных подстанций через магнитные пускатели КМ1 и КМ2 с использованием специальных соединителей XI и Х2.

Блок А5 - блок контроля изоляции (БКИ) отключает питание комбайна при снижении изоляции в силовой сети. Кнопка S16 служит для проверки исправности блока БКИ.

Подробное описание работы электрических схем применяемых на ОАО «Уралкалий» комбайнов приводится ниже.

4.1.1. ЭЛЕКТРИЧЕСКАЯ СХЕМА КОМБАЙНА «УРАЛ-20А»

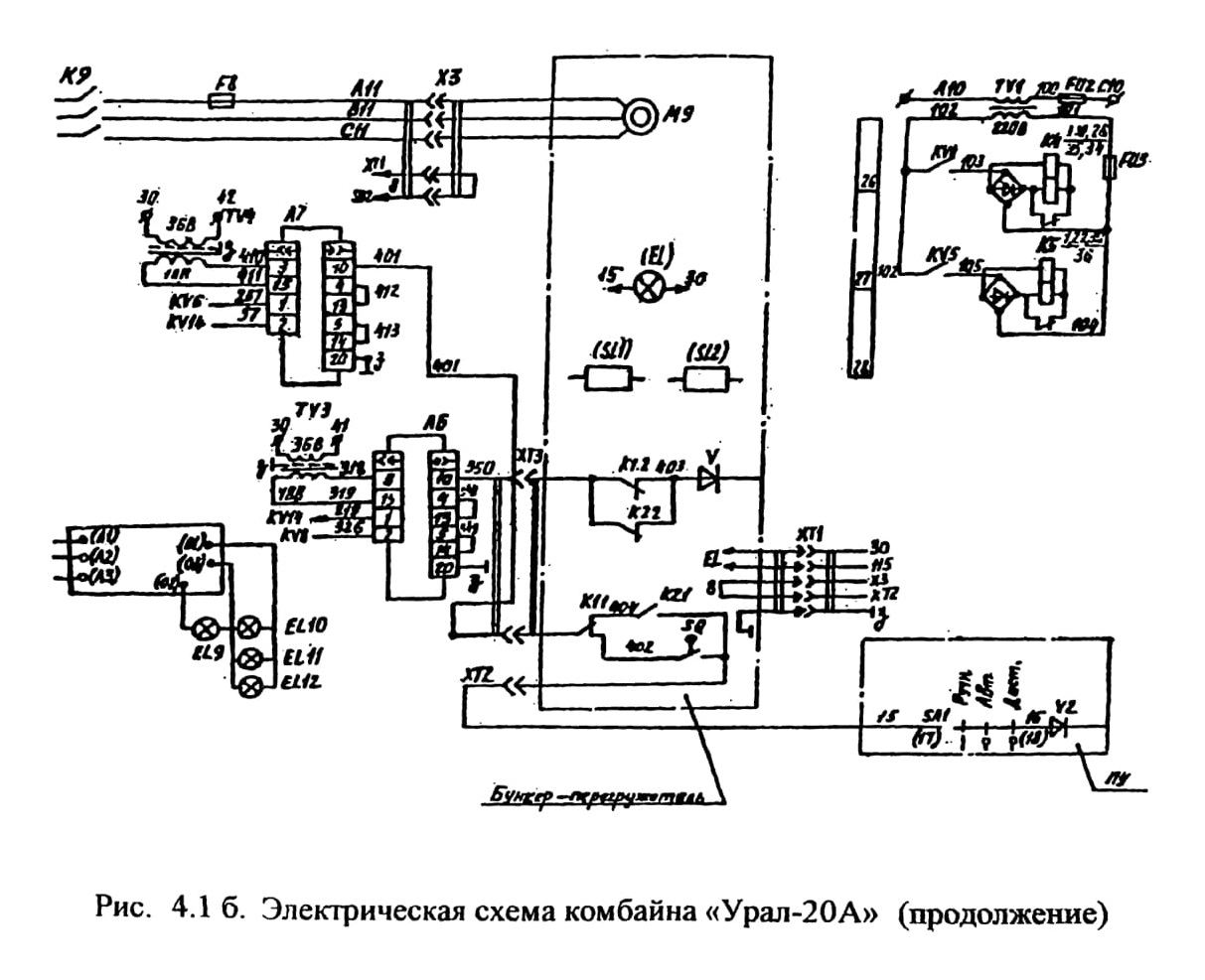

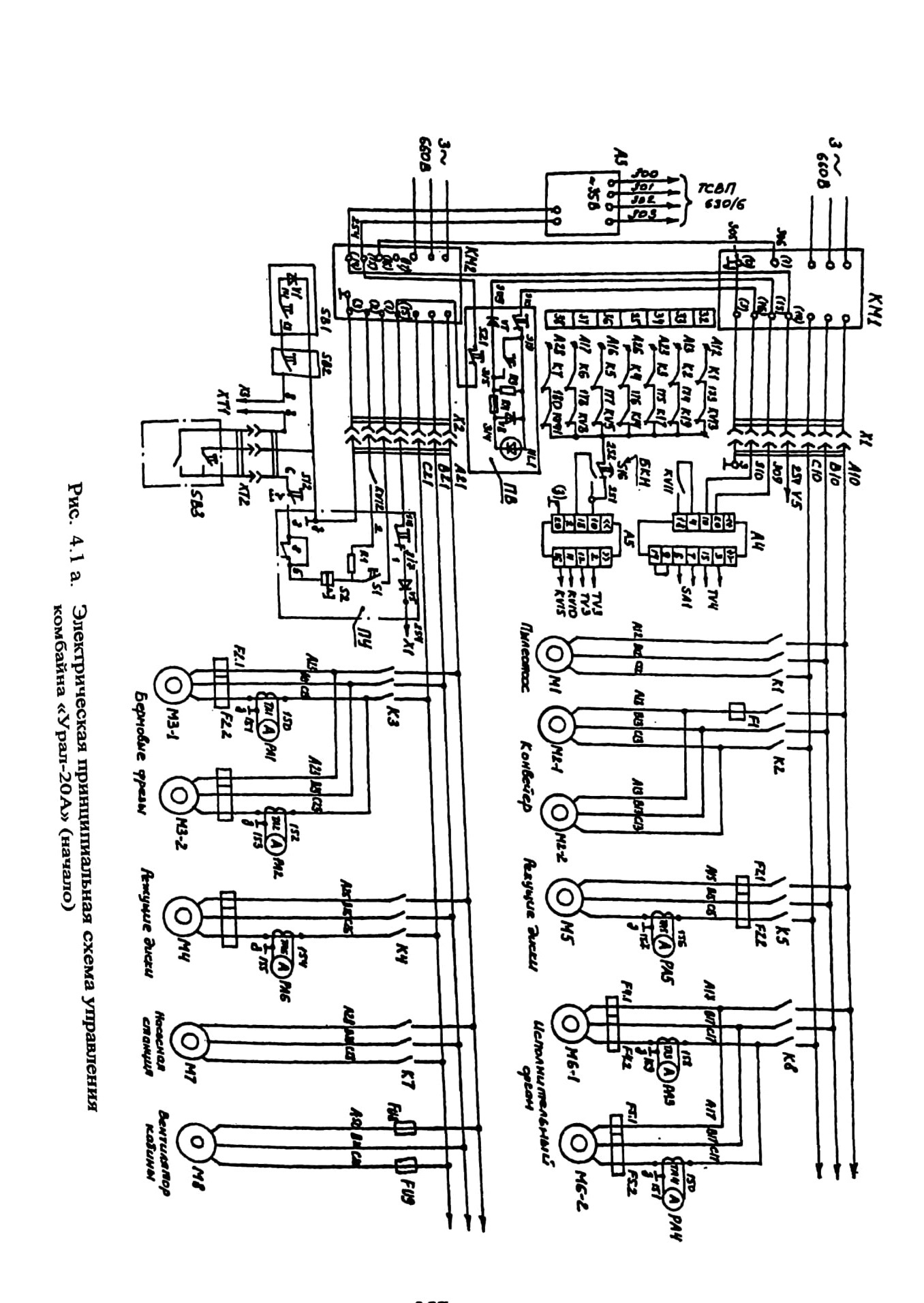

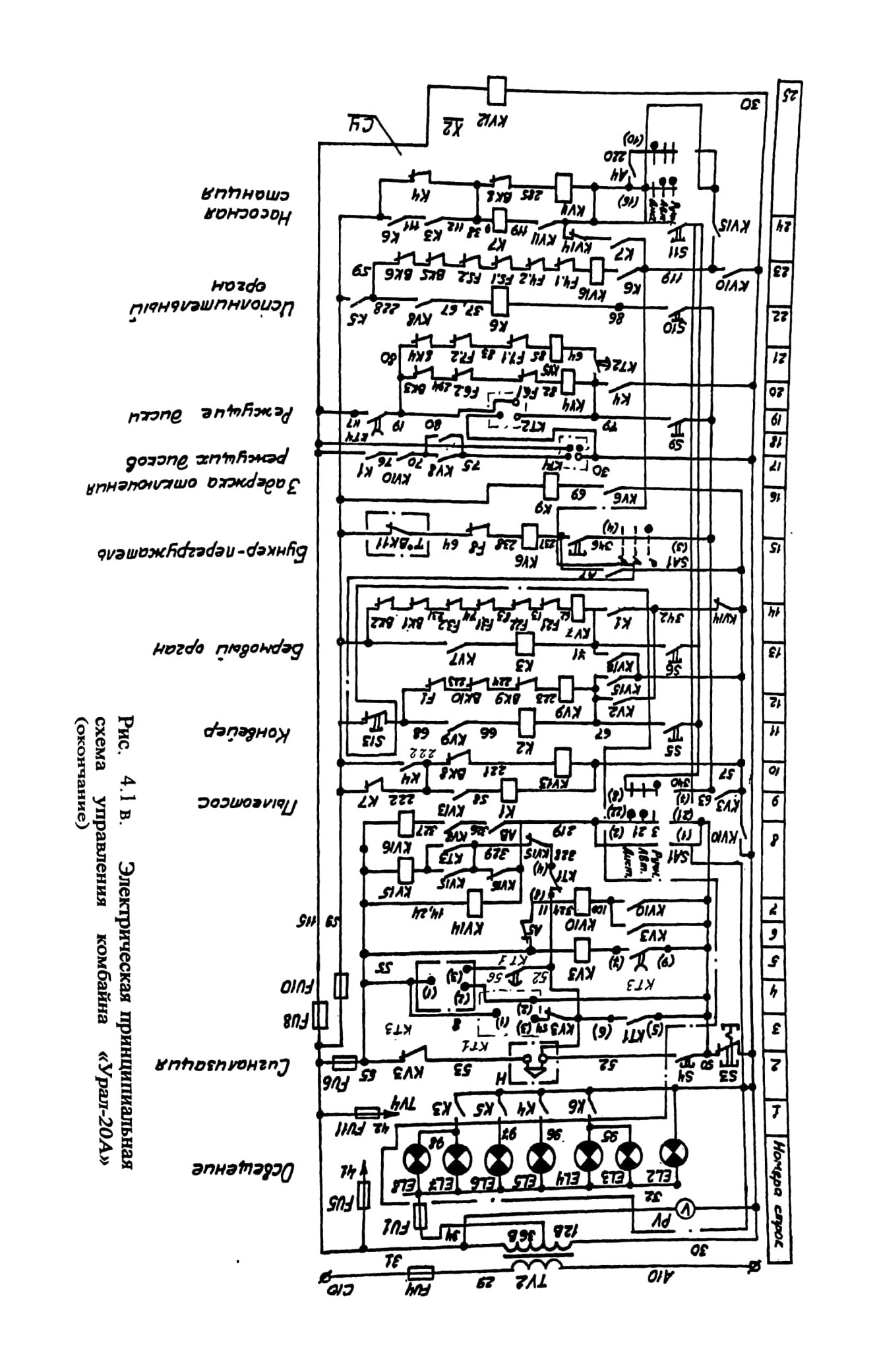

Электрическая схема (рис. 4.1) предусматривает как работу всех двигателей одновременно, так и только двигателей насосной станции и бермового органа в ручном режиме, что необходимо при маневровом ходе комбайна.

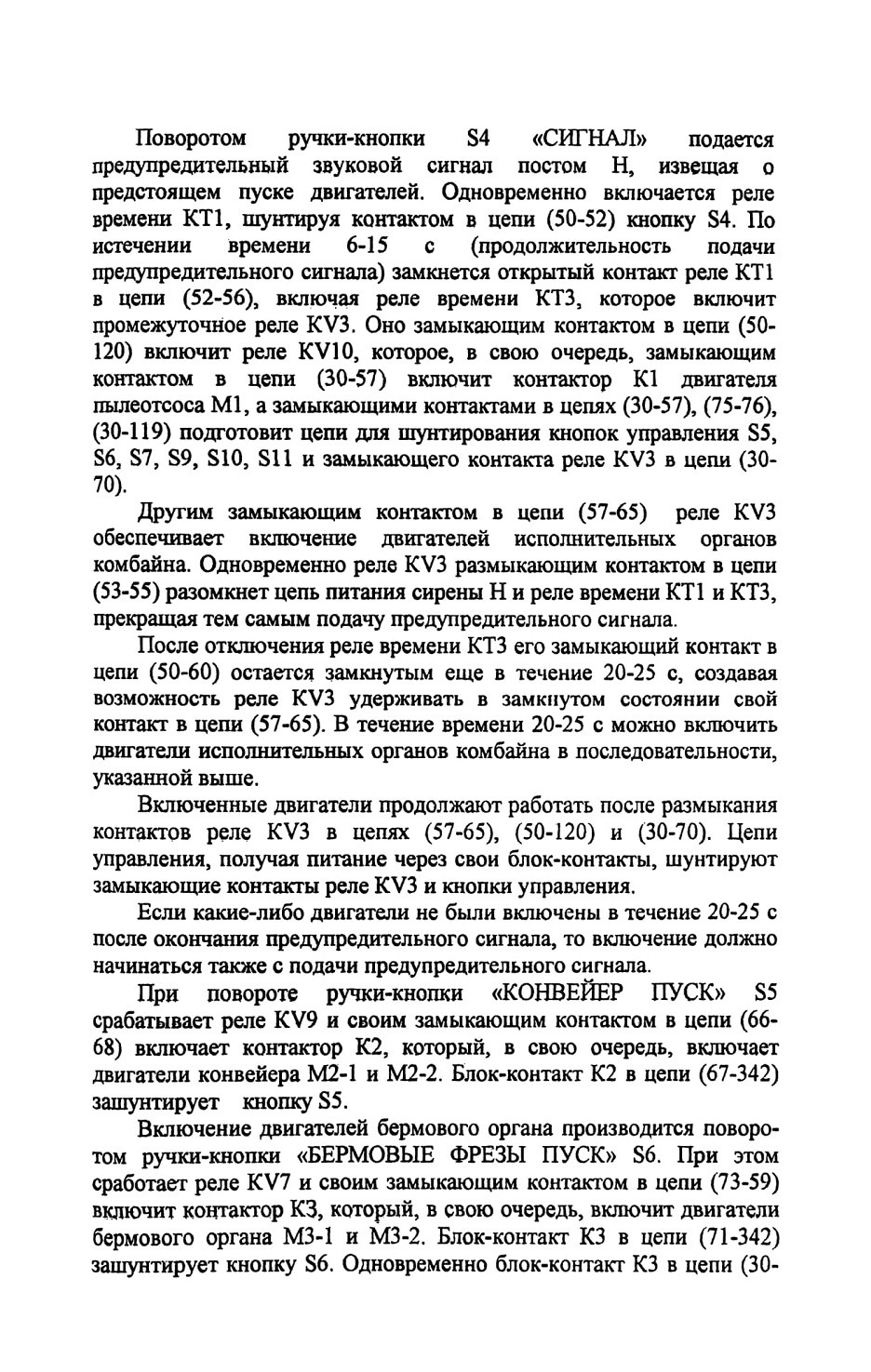

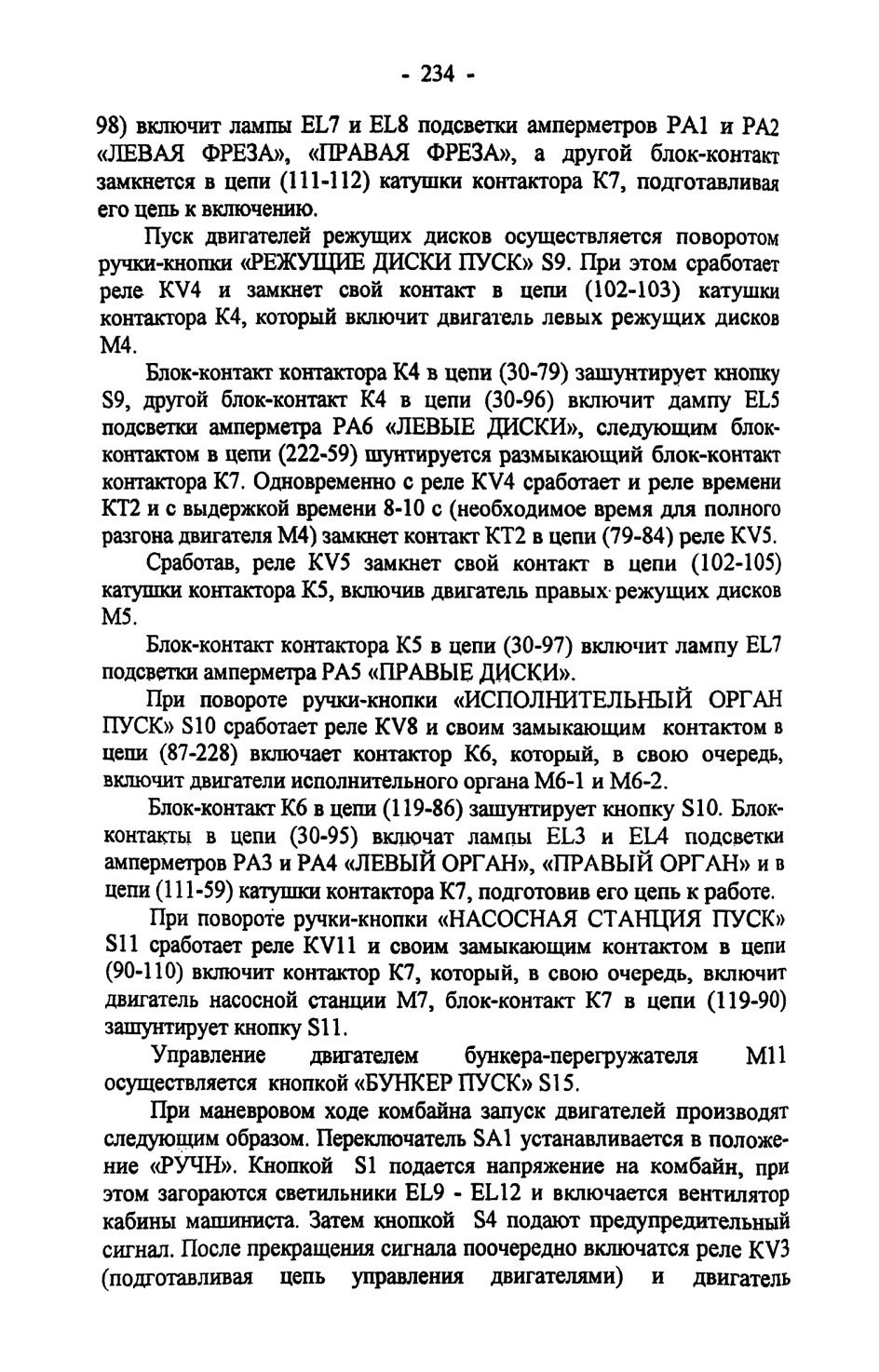

При отбойке руды включение двигателей производится в следующей последовательности:

вентилятор кабины (одновременно с подачей напряжения на комбайн); пылеотсосы (автоматически после подачи звукового предупредительного сигнала); конвейер; бермовый орган; режущие диски; переносное движение исполнительных органов и насосная станция.

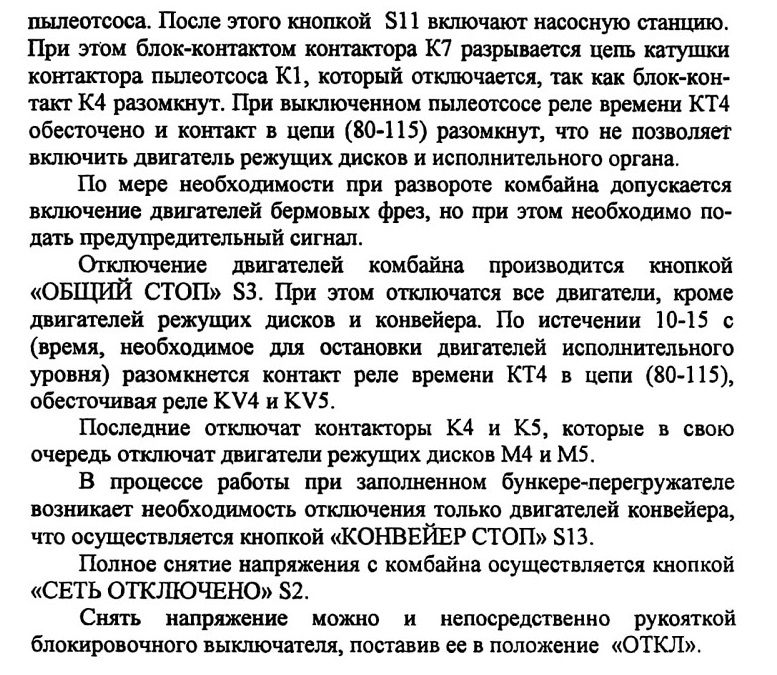

При маневровом ходе включение двигателей осуществляется в последовательности:

вентилятор кабины (с подачей напряжения на комбайн); вентилятор пылеотсоса (автоматически); насосная станция (при этом пылеотсос отключается) и, при необходимости, бермовый орган. Включение двигателей в указанной последовательности выполняет машинист комбайна.

Для подачи напряжения на комбайн необходимо выполнить подготовительные операции:

4.1.2. ЭЛЕКТРИЧЕСКАЯ СХЕМА КОМБАЙНА «УРАЛ-10А»

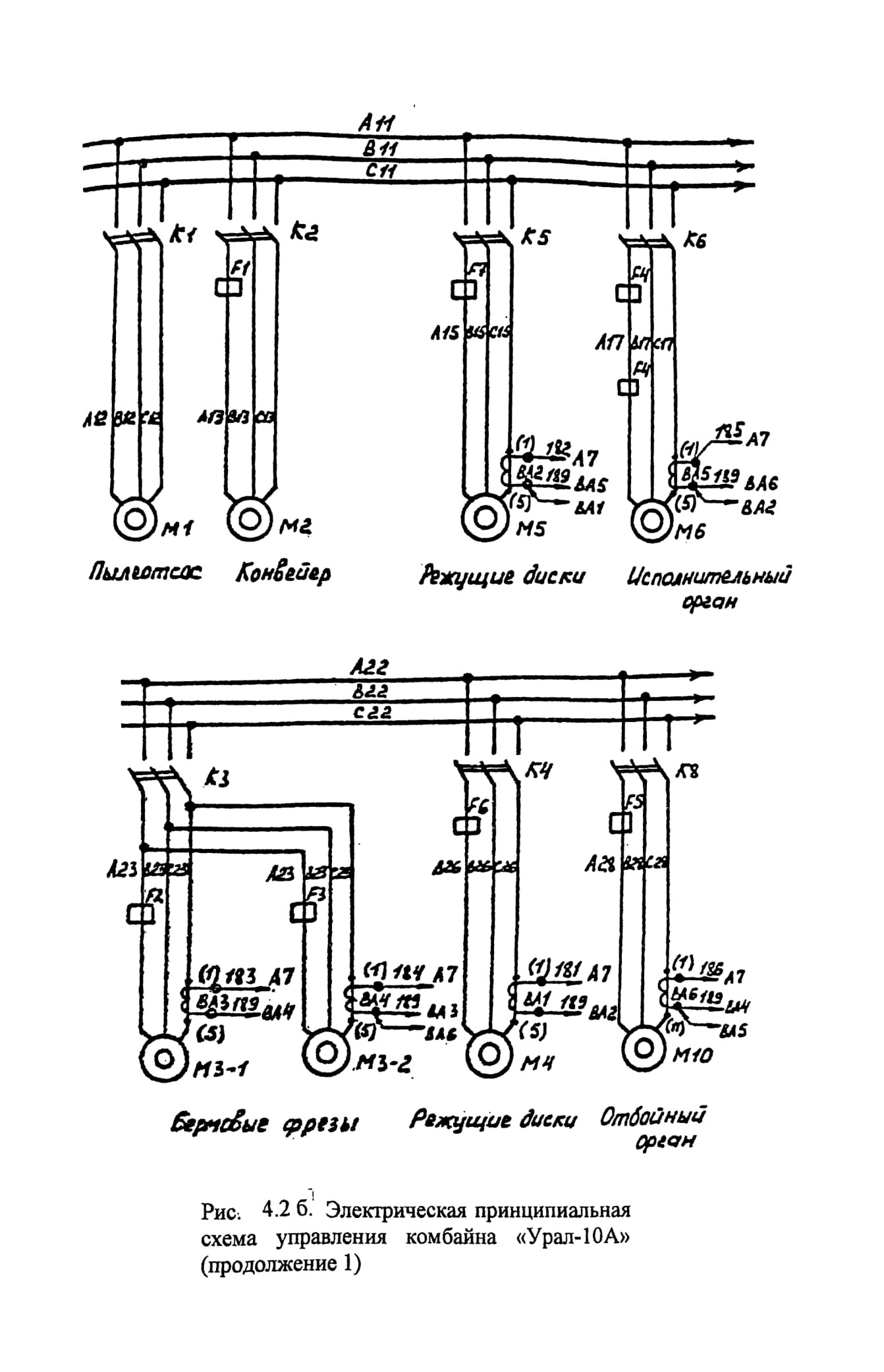

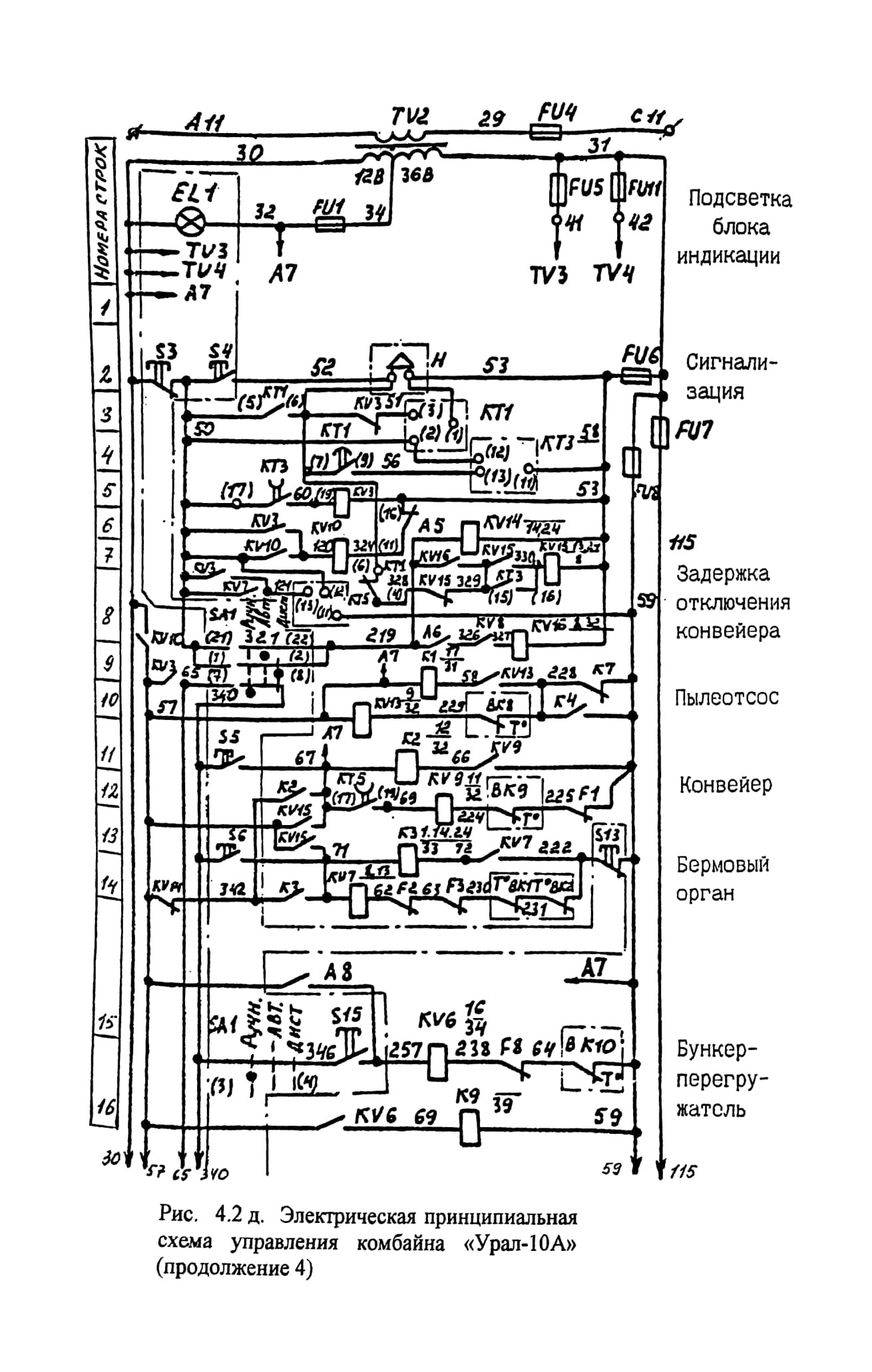

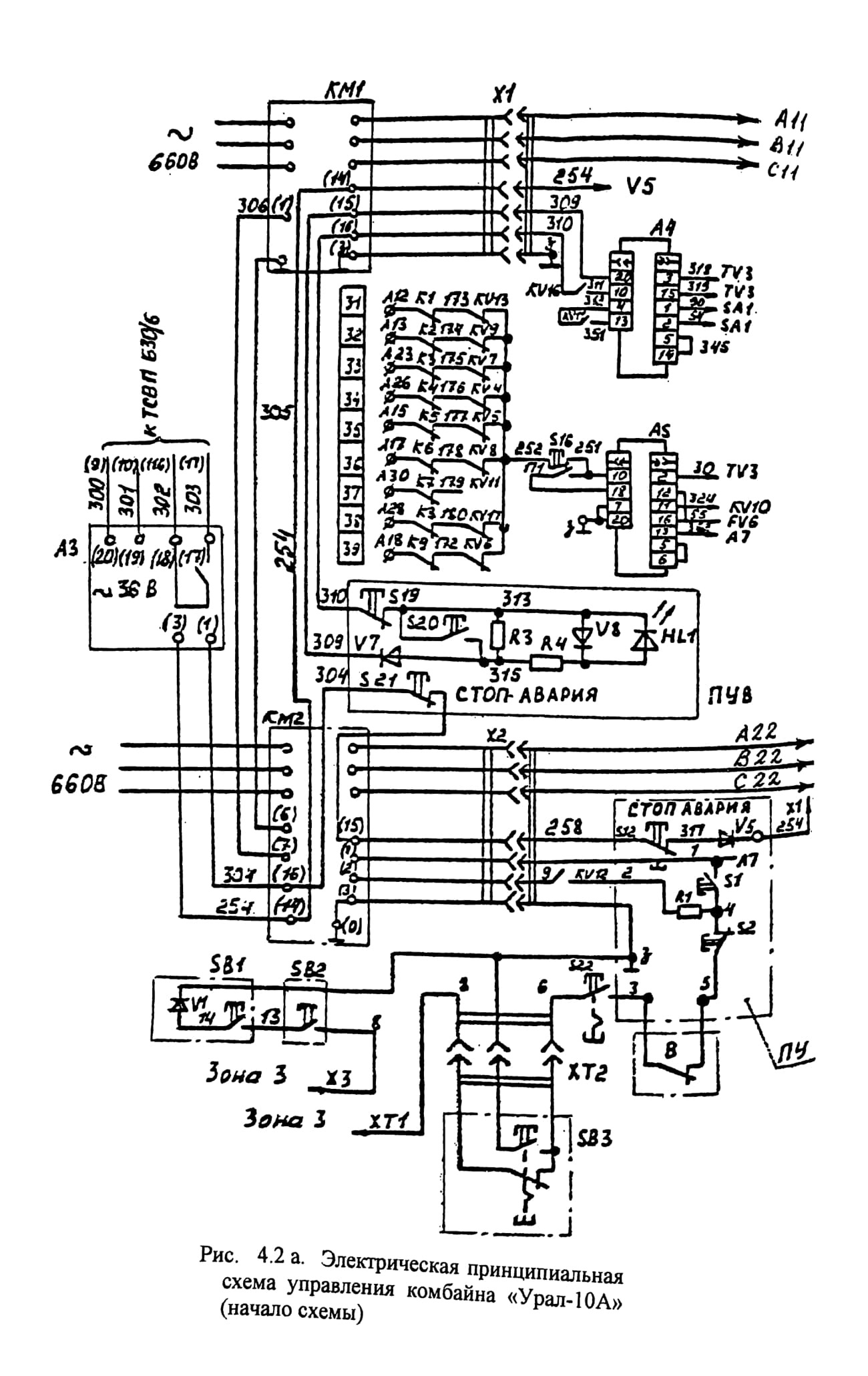

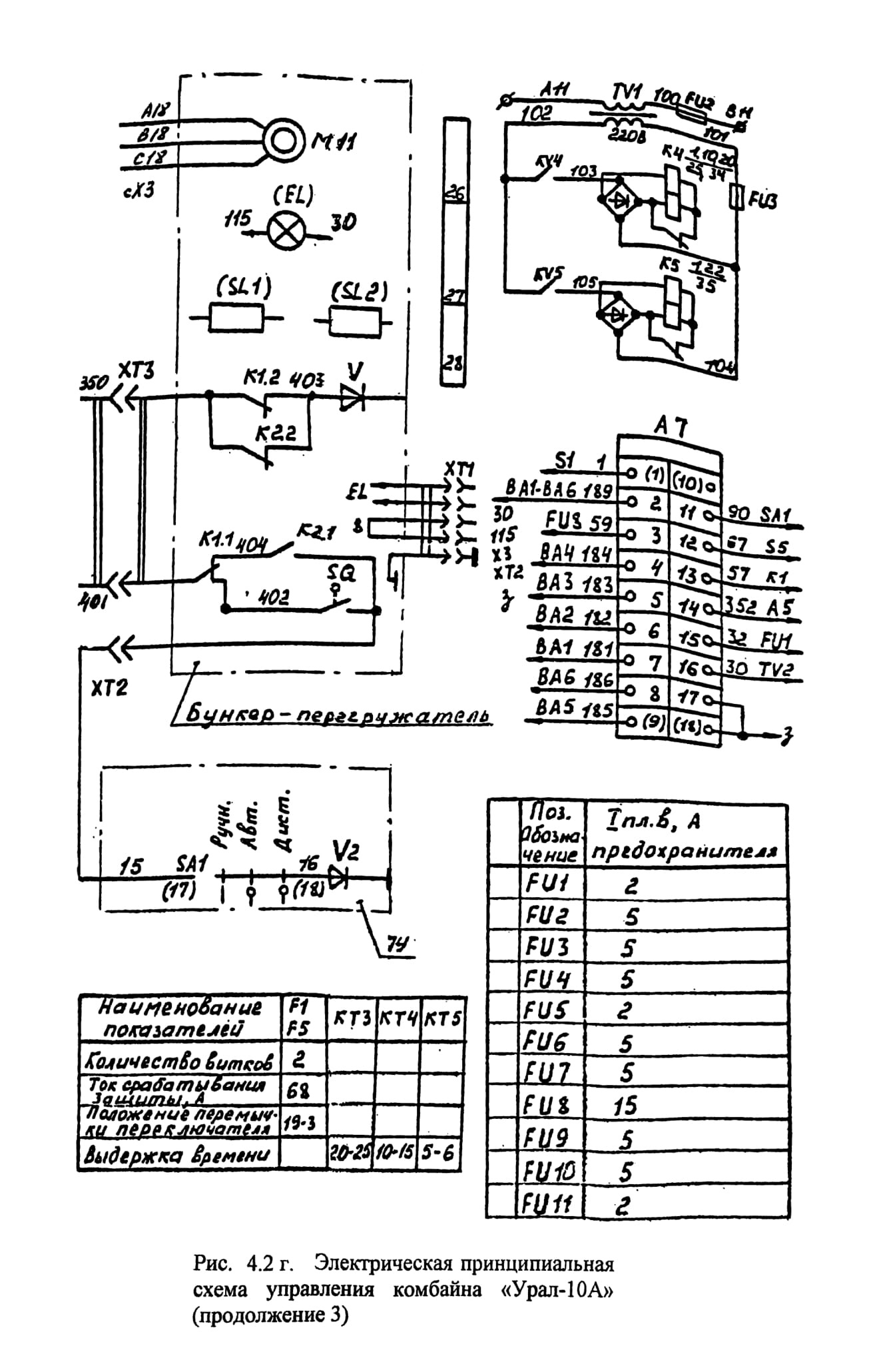

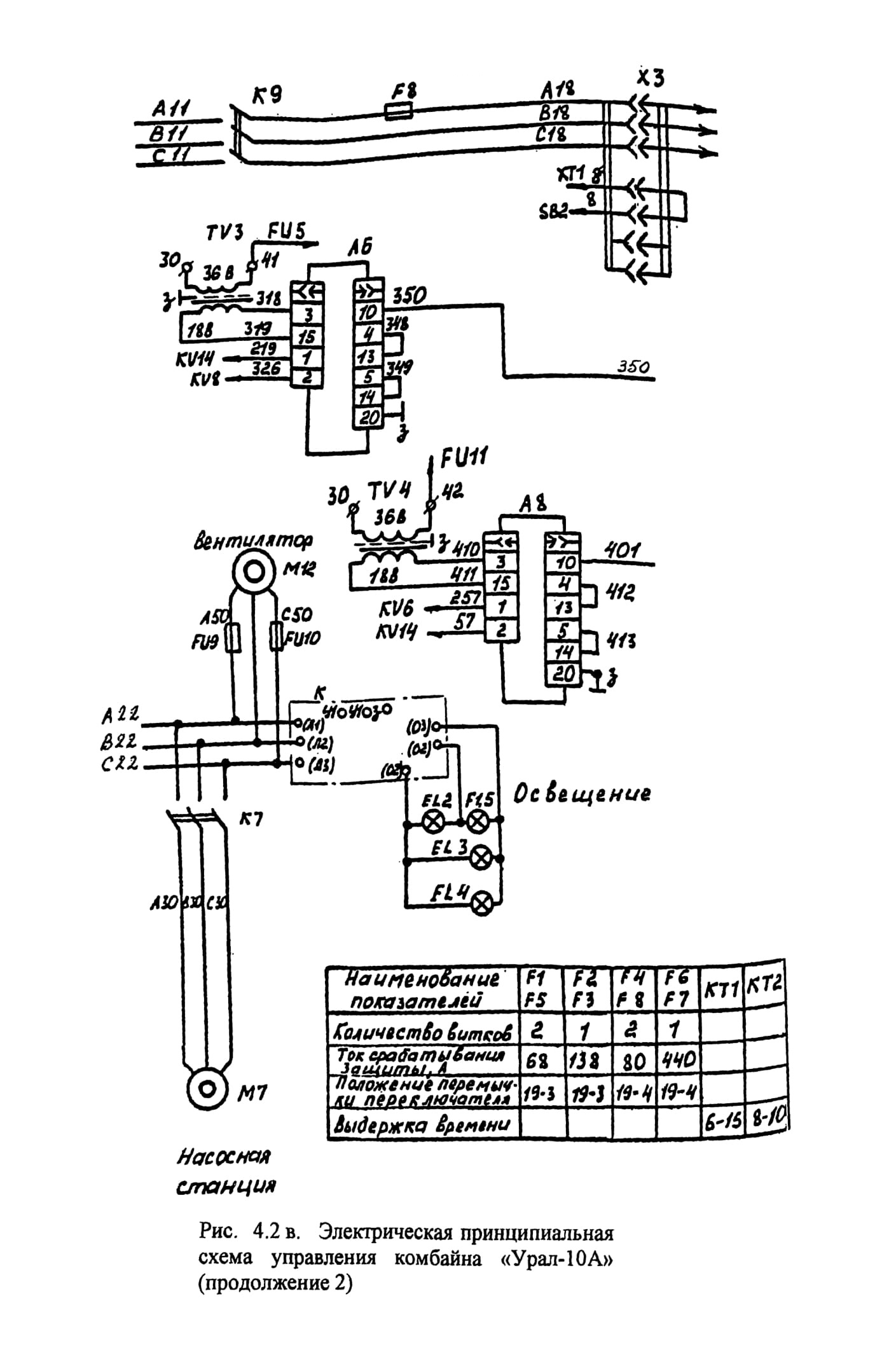

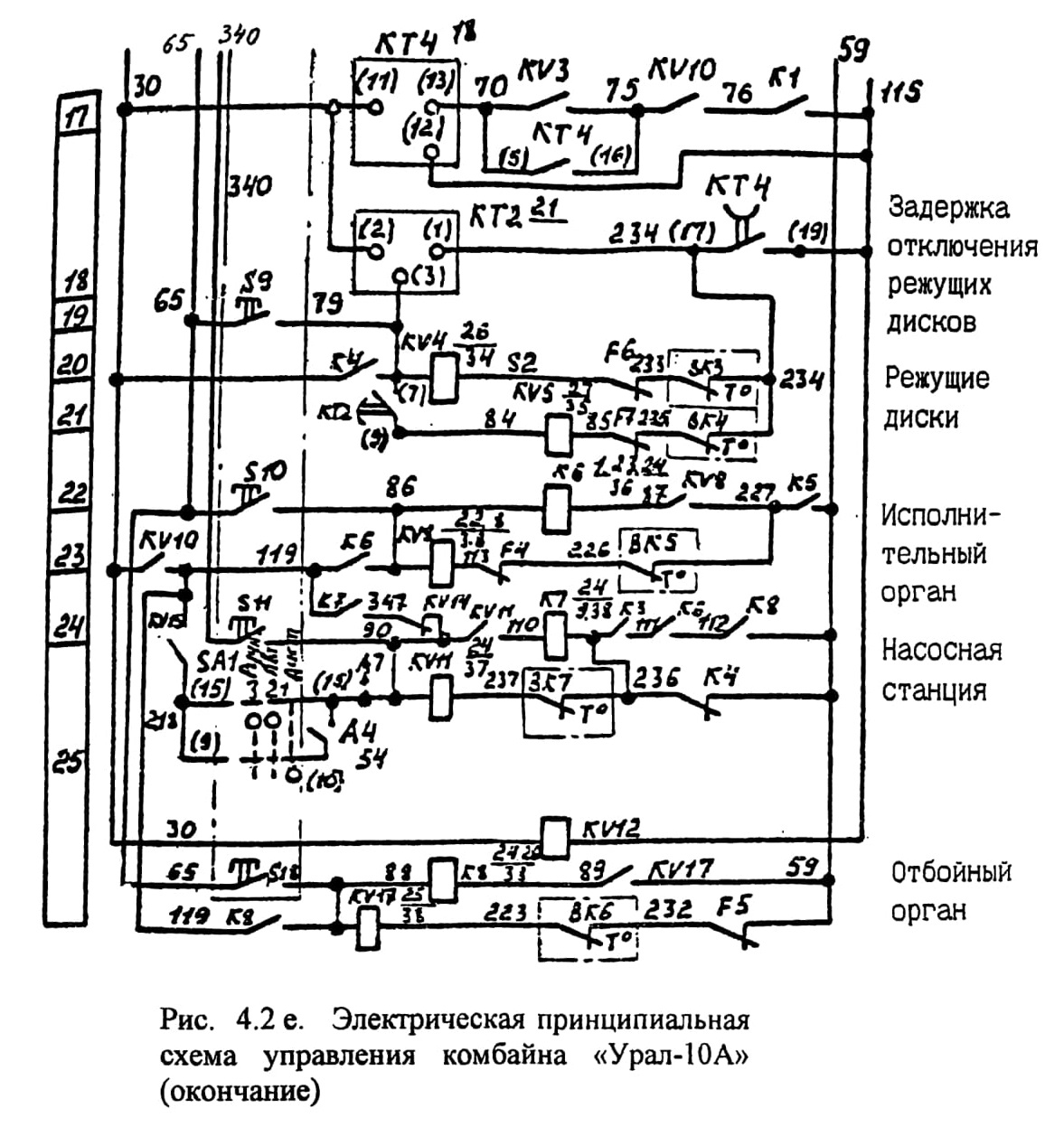

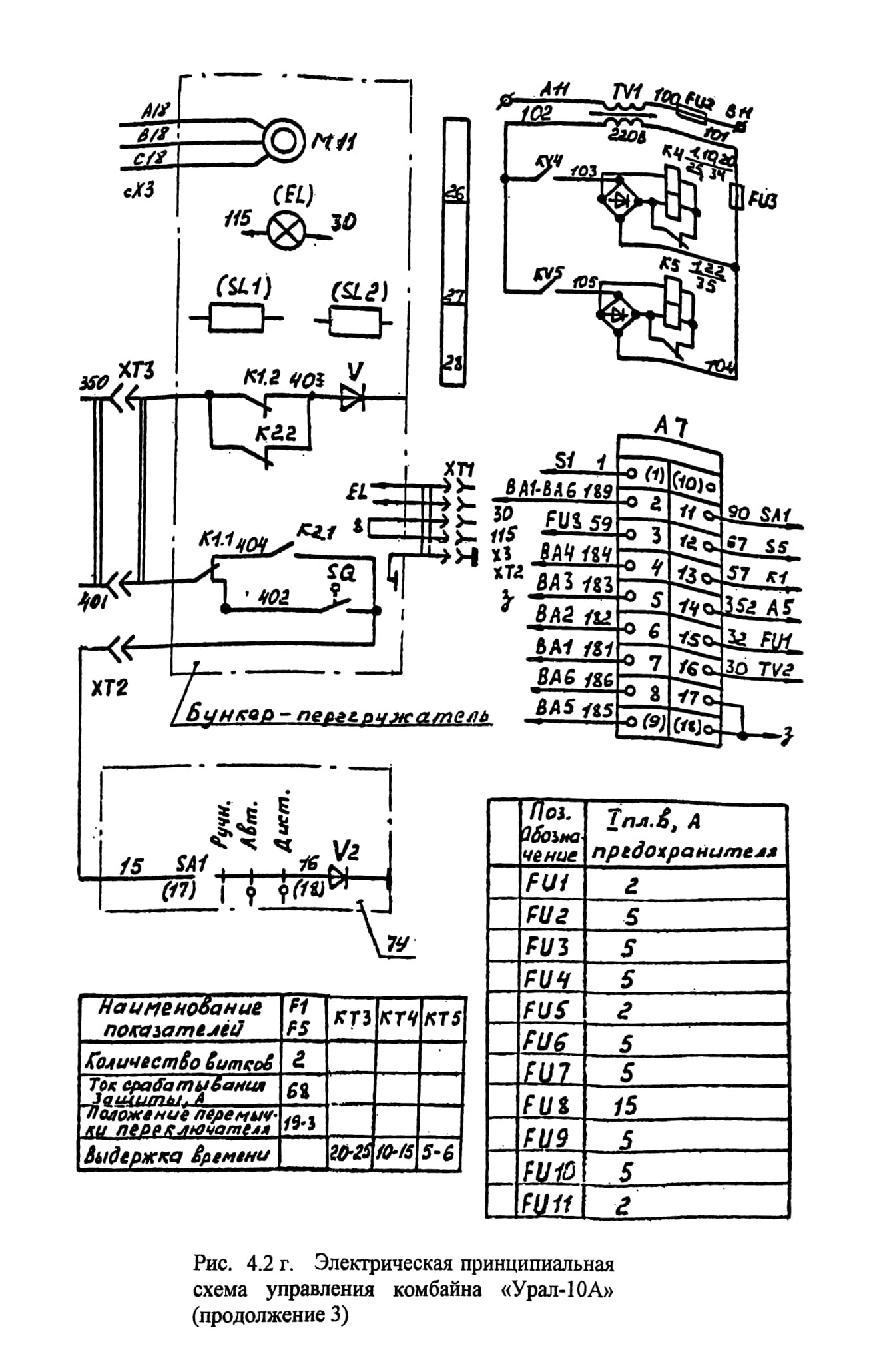

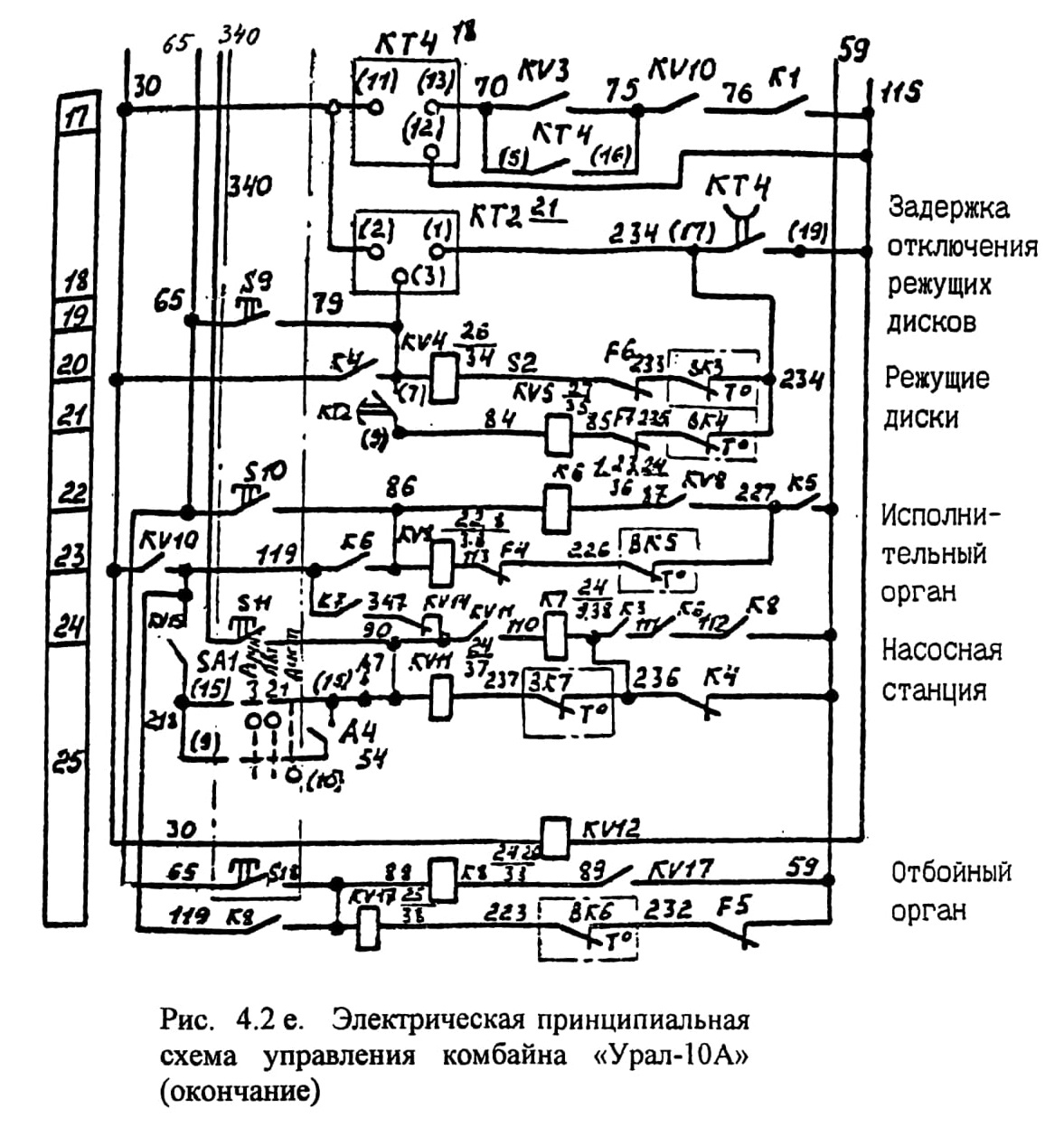

Электрическая схема комбайна «Урал-10А» (рис.4.2) предусматривает работу не только всех двигателей одновременно, но и работу только двигателей насосной станции и бермового органа в ручном режиме, что необходимо при маневровом ходе комбайна.

При отбойке руды в ручном режиме включение двигателей производится в последовательности:

вентилятор пылеотсоса (автоматически после подачи звукового предупредительного сигнала), конвейер, бермовый орган, режущие диски, исполнительный орган и насосная станция.

При маневровом ходе включение двигателей осуществляется в последовательности:

вентилятор кабины (с подачи напряжения на комбайн), вентилятор пылеотсоса (автоматически), насосная станция (при этом пылеотсос отключается) и, при необходимости, бермовый орган.

Включение двигателей в указанной последовательности выполняет машинист комбайна. Регулирование скорости двигателей электрической схемой не предусмотрено.

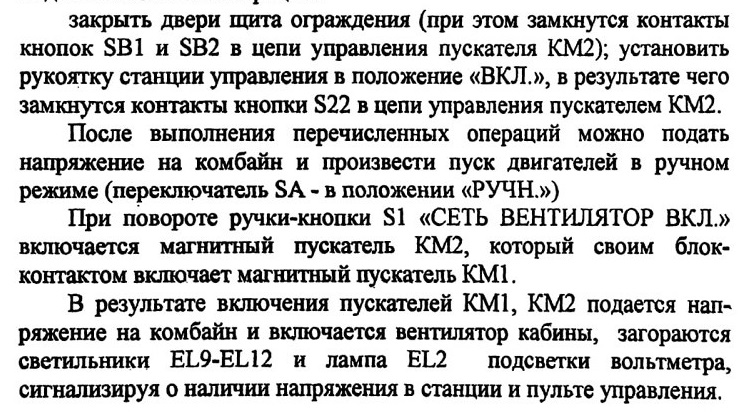

Для подачи напряжения на комбайн необходимо выполнить подготовительные операции: закрыть двери щита ограждения (при этом замкнутся контакты кнопок SB1 и SB2 в цепи управления пускателя КМ2), включить рукояткой блокировочный выключатель S22 (в результате чего замкнутся контакты (3-6) в цепях управления пускателей КМ1 и КМ2).
