2.1.6. БУРИЛЬНАЯ УСТАНОВКА

Бурильные установки предназначены для бурения шпуров диаметром 42 мм, служащих для установки анкерных болтов и дегазации пластов. Величина хода сверла буровой каретки составляет 1500 мм. Для бурения более глубоких шпуров необходимо наращивание буровых штанг.

Бурильные установки комбайнов «Урал-10А», «Урал-20А» и «Урал-20Р» представляют собой компоновку, состоящую из рамы, на которой установлены две буровые каретки. Последние обеспечивают подачу на забой гидравлических сверл. Общий вид бурильной установки комбайна «Урал-20А» приведен на рис. 2.42. Рама представляет собой сварную конструкцию П-образной формы 4. С торцевой стороны на раме закреплены две буровые каретки 2, которые при необходимости можно поворачивать в сторону выработки на угол 30° и жестко фиксировать. Рама бурильной установки закреплена на раме грузчика с помощью двух гидроцилиндров распора 15 и гидроцилиндра возврата бурильной установки в исходное положение. Вращение буровых кареток осуществляется от гидродвигателей типа 210.16...

Работа бурильной установки осуществляется в следующей последовательности.

Гидроцилиндрами распора рама бурильной установки поднимается до упора в кровлю. Одновременно с началом движения рамы вверх включаются вращатели буровых кареток. После распора рамы бурильной установки и достижения определенного давления жидкости в гидроцилиндрах распора включается подача бурильного инструмента с помощью гидроцилиндров подачи буровых кареток. При этом линейное перемещение вращателей буровых кареток в два раза больше перемещения гидроцилиндра подачи. Это достигается за счет цепного умножителя (удвоителя) хода буровых кареток.

По окончании бурения сверла и вся бурильная установка возвращаются в исходное положение.

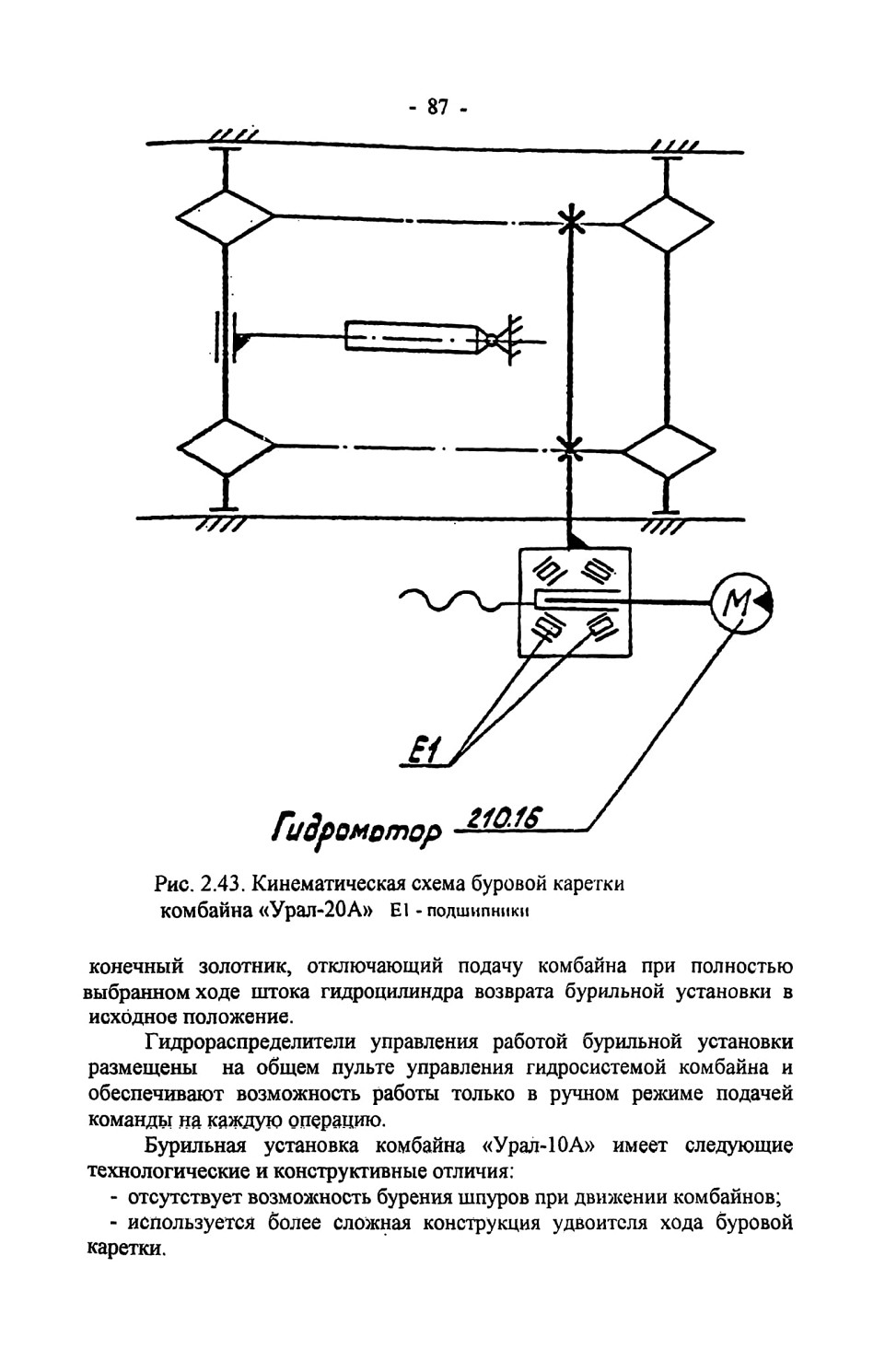

Кинематическая схема бурильной установки приведена на рис. 2.43.

Бурение шпуров с помощью бурильной установки можно производить как при остановленном комбайне, так и при движущемся. Бурение производится последовательно двумя буровыми каретками либо одной из них.

Для предохранения бурильной установки от поломок при бурении шпуров при движущемся комбайне предусмотрен гидравлический

2.2. ОСОБЕННОСТИ КОНСТРУКЦИИ И РАБОТЫ КОМБАЙНОВ

2.2.1. КОМБАЙНЫ «УРАЛ-20А», «УРАЛ-10А», «УРАЛ-20Р»

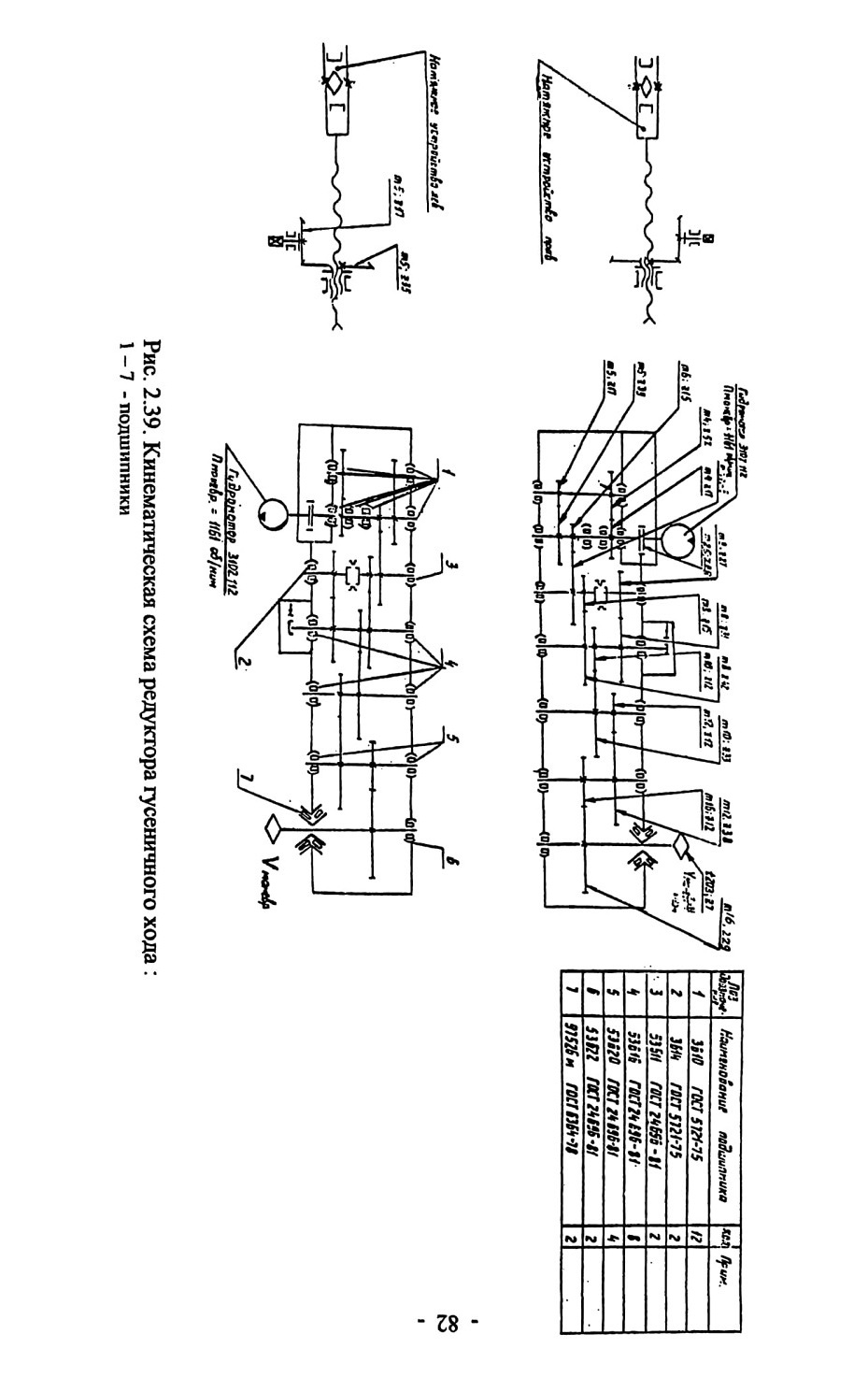

Проходческо-очистные комбайны «Урал-20А», «Урал-10А», «Урал-20Р» являются унифицированными. Унификация элементов конструкции комбайнов достигает 40-50%. Они имеют одинаковые электро- и гидрооборудование, гусеничный ход, насосную станцию, привод бермового органа, привод и устройство скребкового конвейера, бурильную установку и другие узлы и детали.

В то же время в конструкциях каждого типа комбайна имеются индивидуальные особенности, которые обусловлены приводом и типоразмером исполнительных органов, устройством забурников и узлов, обеспечивающих изменение высоты исполнительного органа.

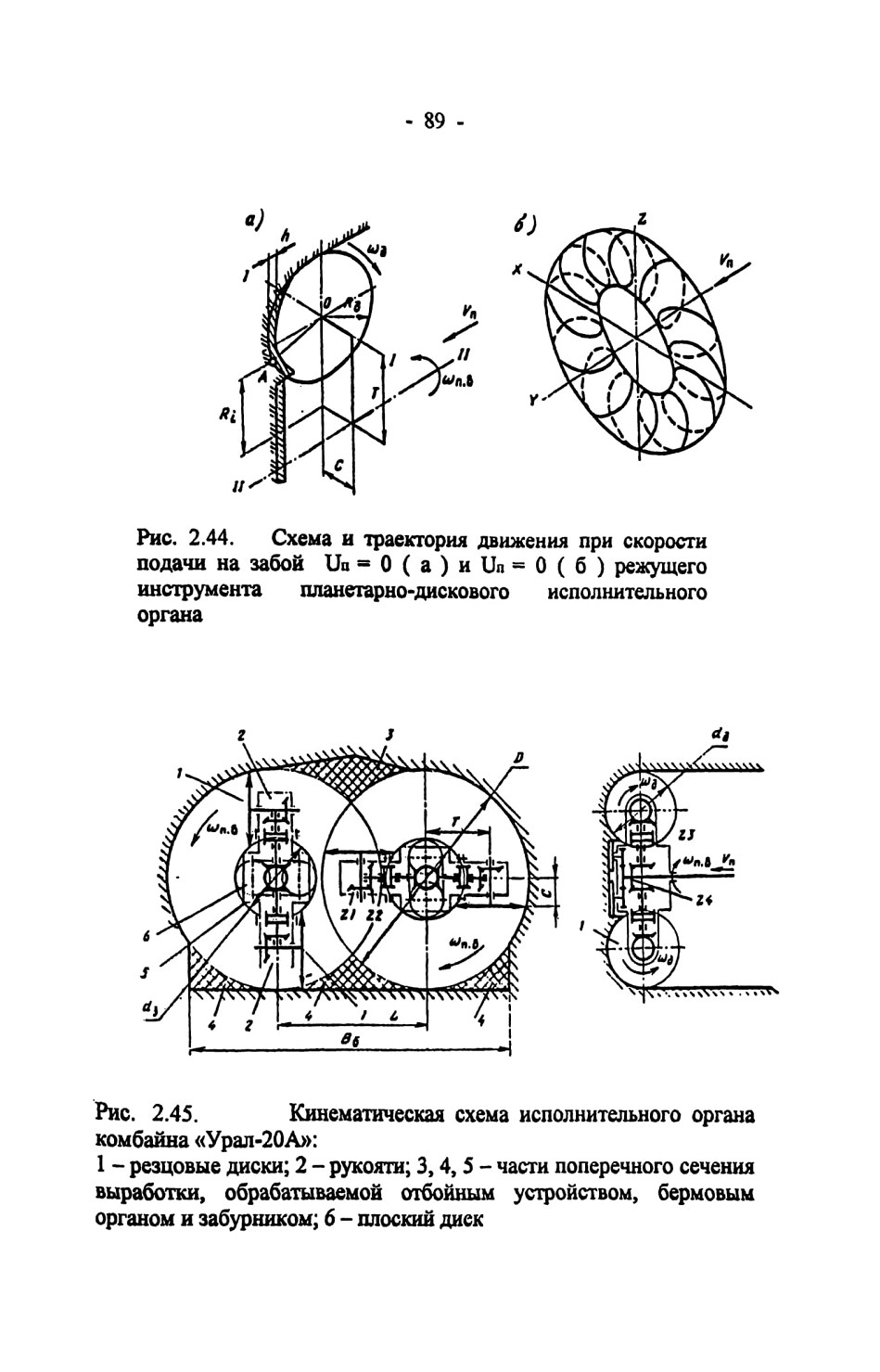

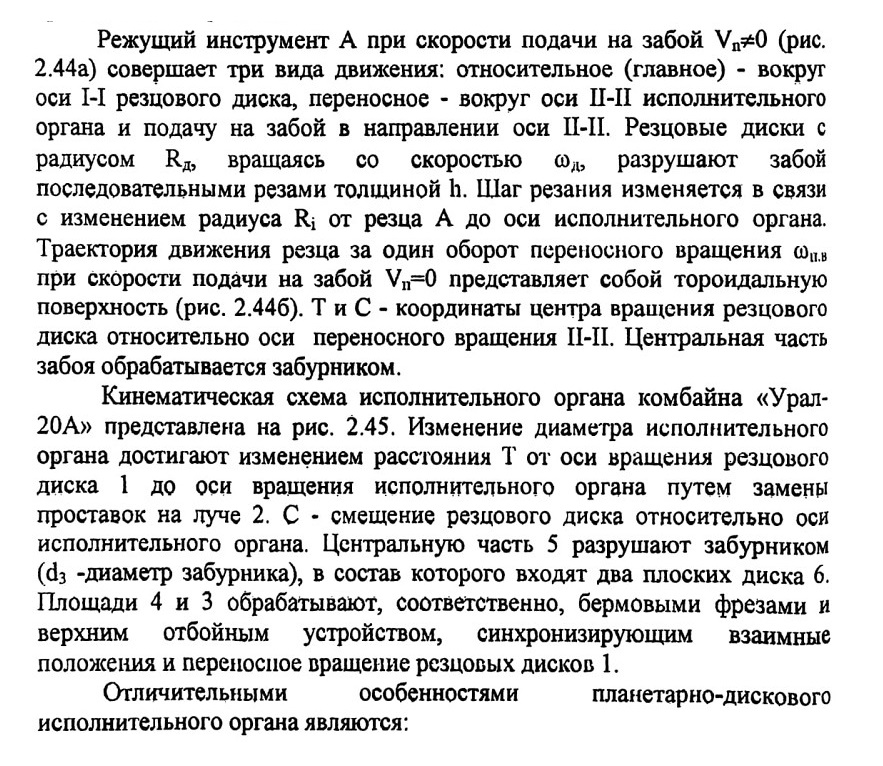

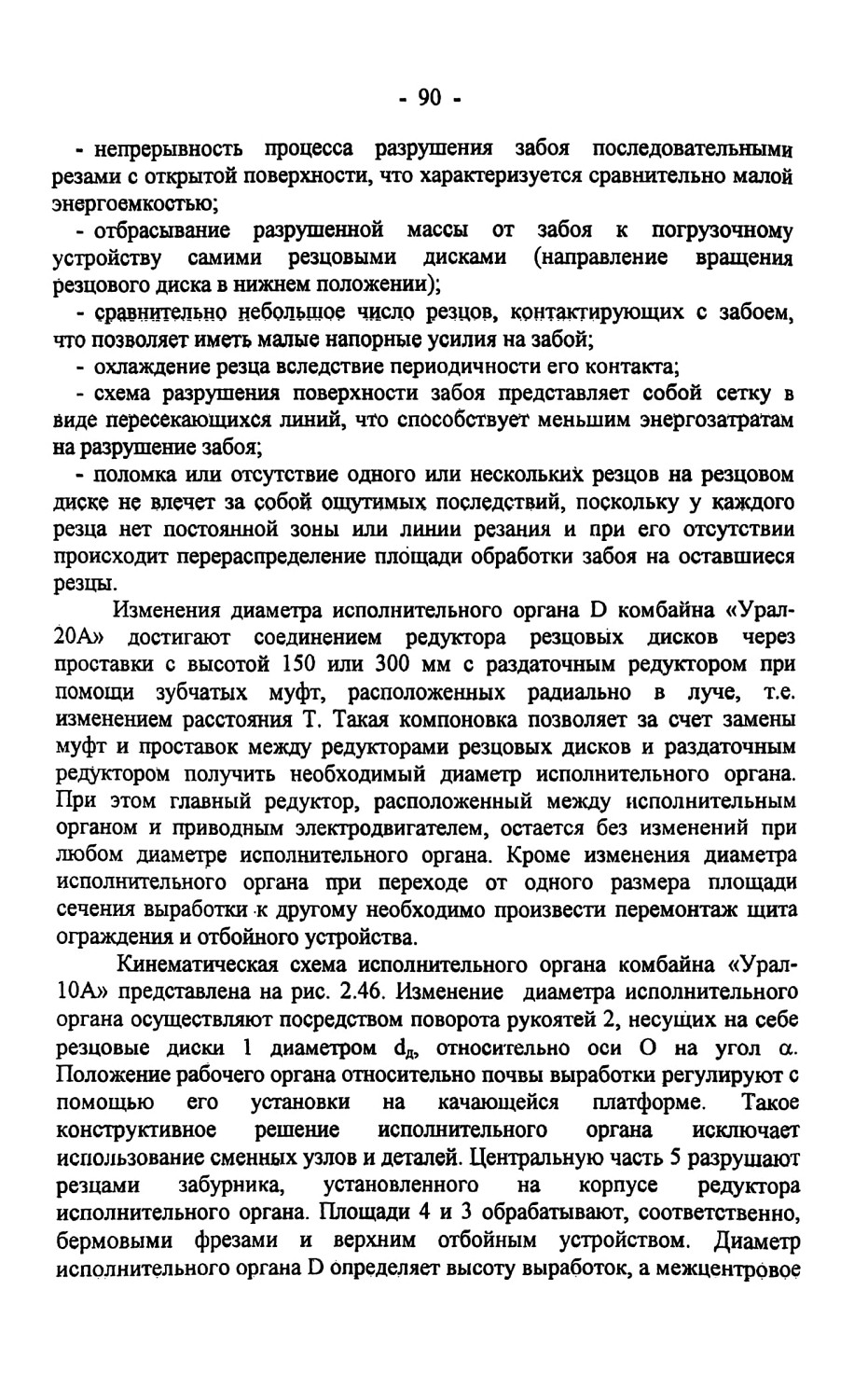

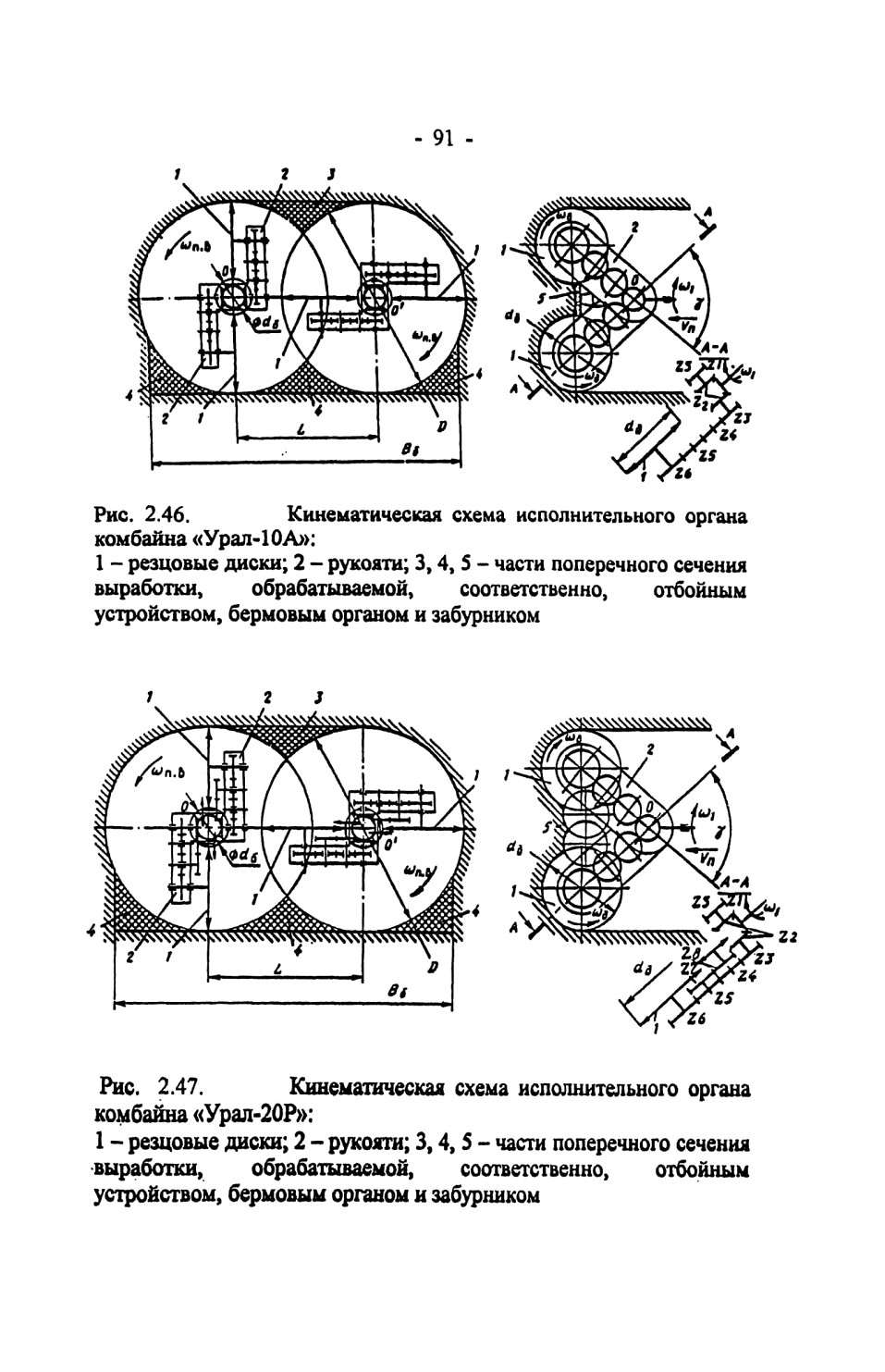

Особенности работы резцовых дисков исполнительных органов проходческо-очистных комбайнов типа «Урал» поясняются схемой, приведенной на рис. 2.44.
