5,45-мм АК74, АКС74, АКС74У, РПК74 и РПКС74. Руководство по среднему ремонту (1988 год) - часть 8

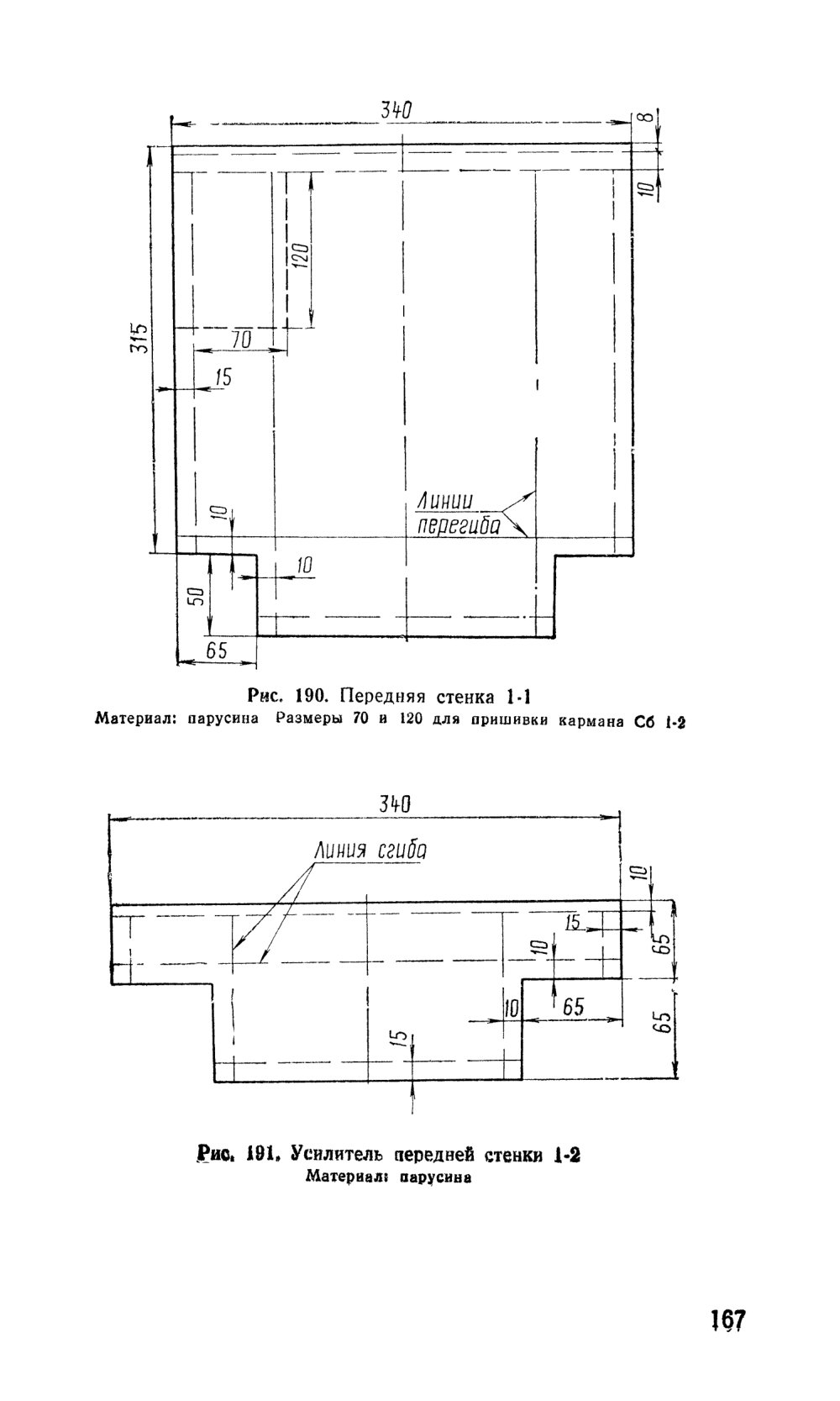

Рис. 190. Передняя стенка 1-1 Материал: парусина Размеры 70 и 120 для пришивки кармана Сб 1-2

.Рис. 181. Усилитель передней стенки 1-2 Материал: парусина

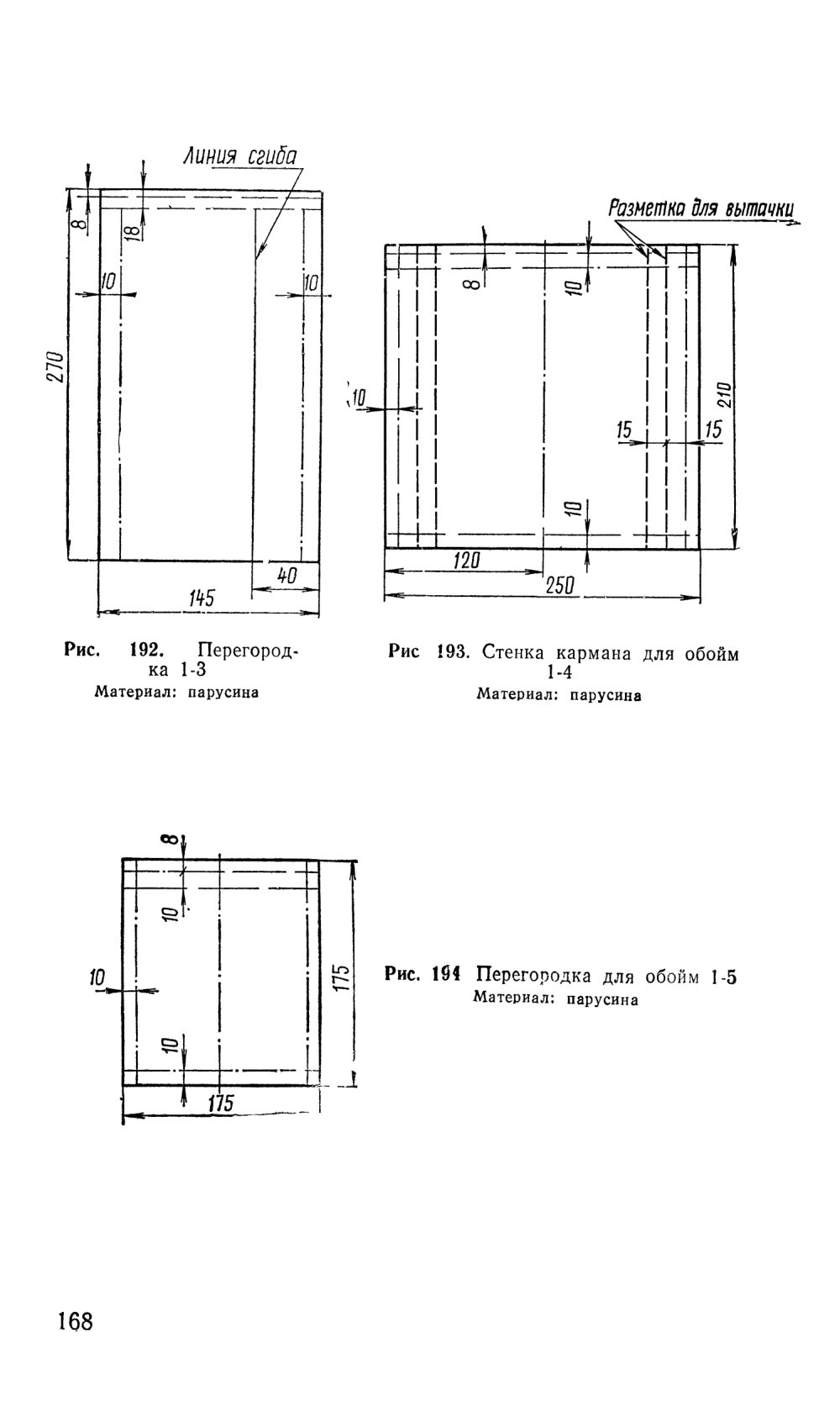

Рис. 192. Перегородка 1-3 Материал: парусина

Рис 193. Стенка кармана для обойм 1-4 Материал: парусина

 Рис. 194 Перегородка для обойм 1-5 Материал: парусина

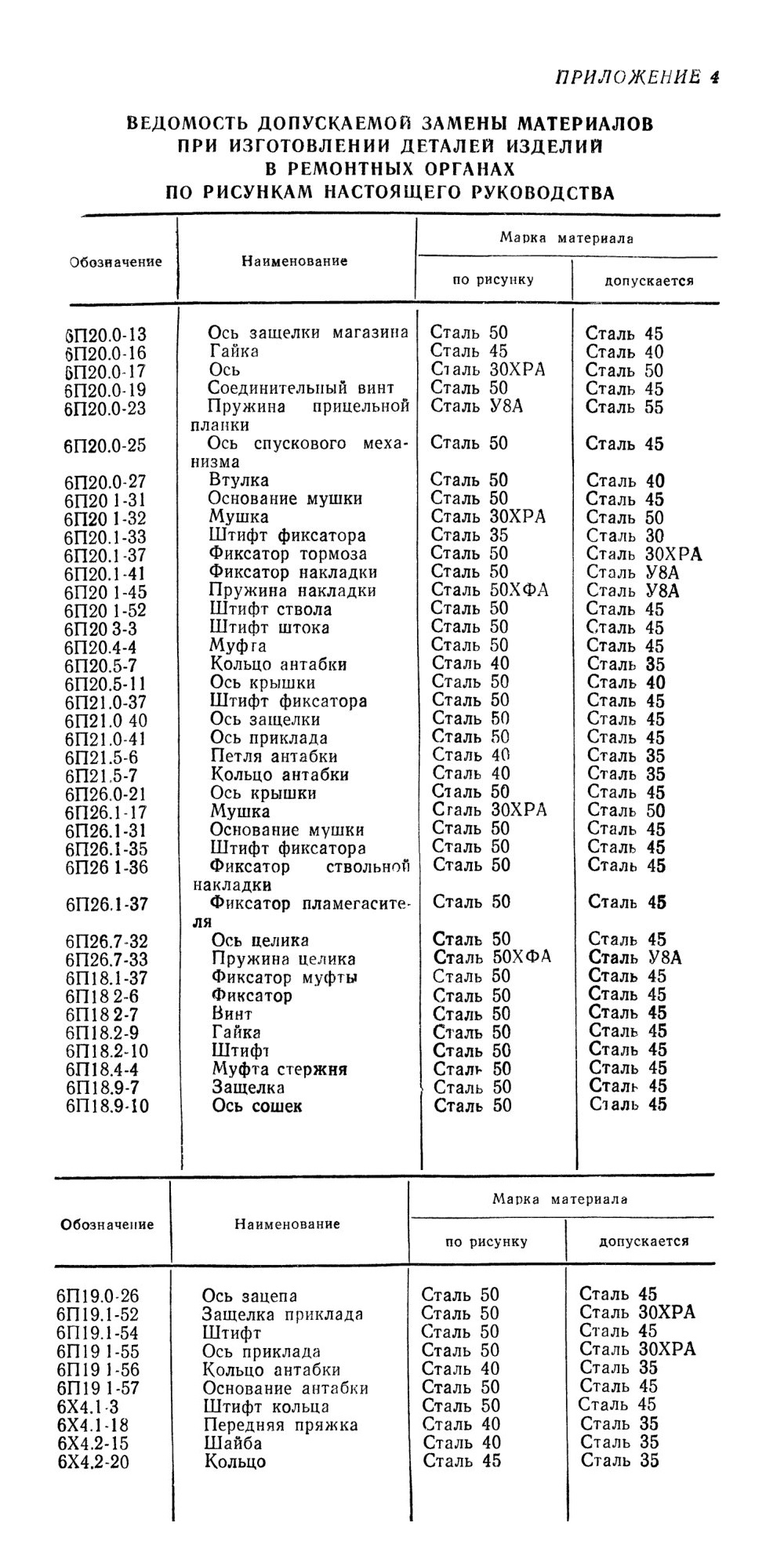

ПРИЛОЖЕНИЕ 4
ВЕДОМОСТЬ ДОПУСКАЕМОЙ ЗАМЕНЫ МАТЕРИАЛОВ ПРИ ИЗГОТОВЛЕНИИ ДЕТАЛЕЙ ИЗДЕЛИЙ В РЕМОНТНЫХ ОРГАНАХ ПО РИСУНКАМ НАСТОЯЩЕГО РУКОВОДСТВА

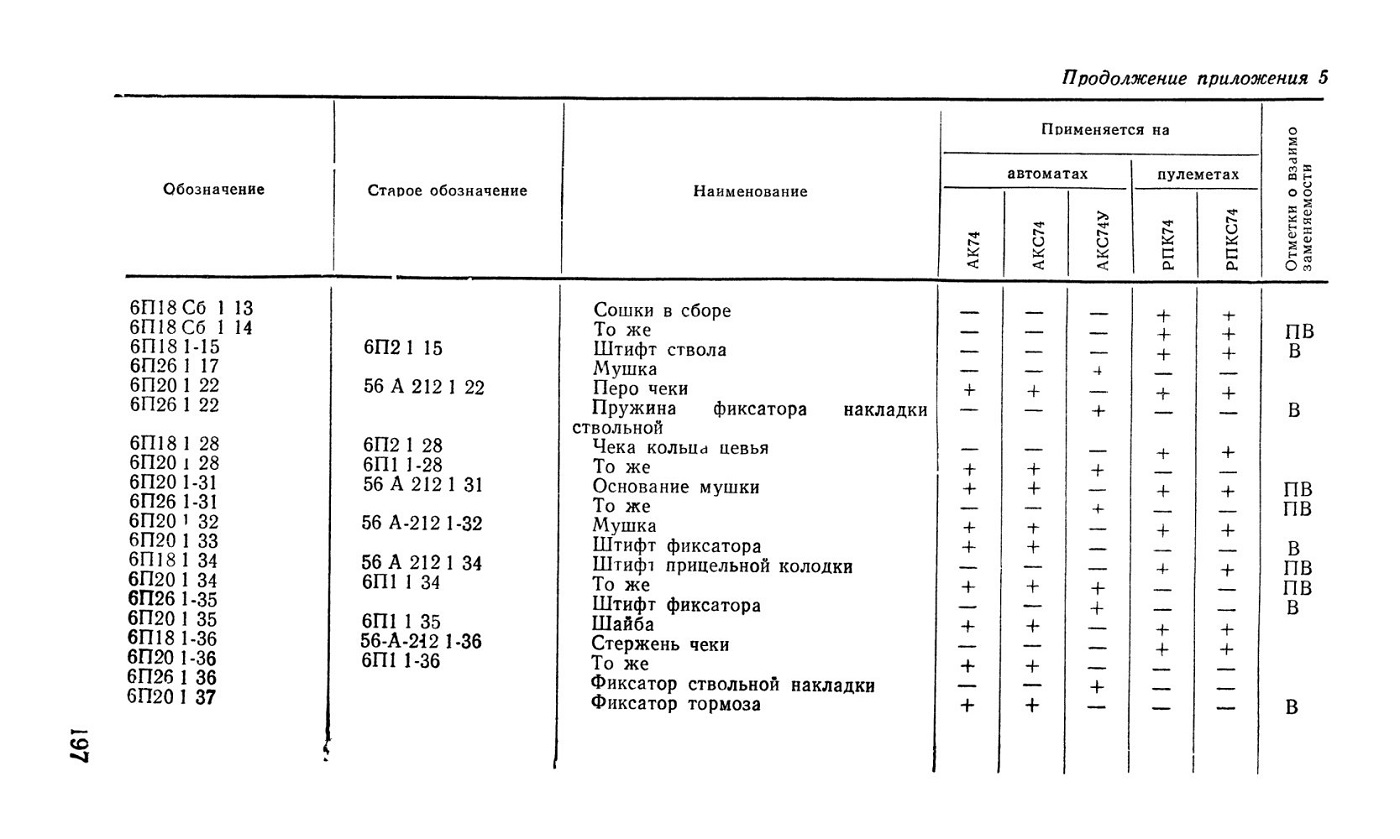

ПРИЛОЖЕНИЕ 5

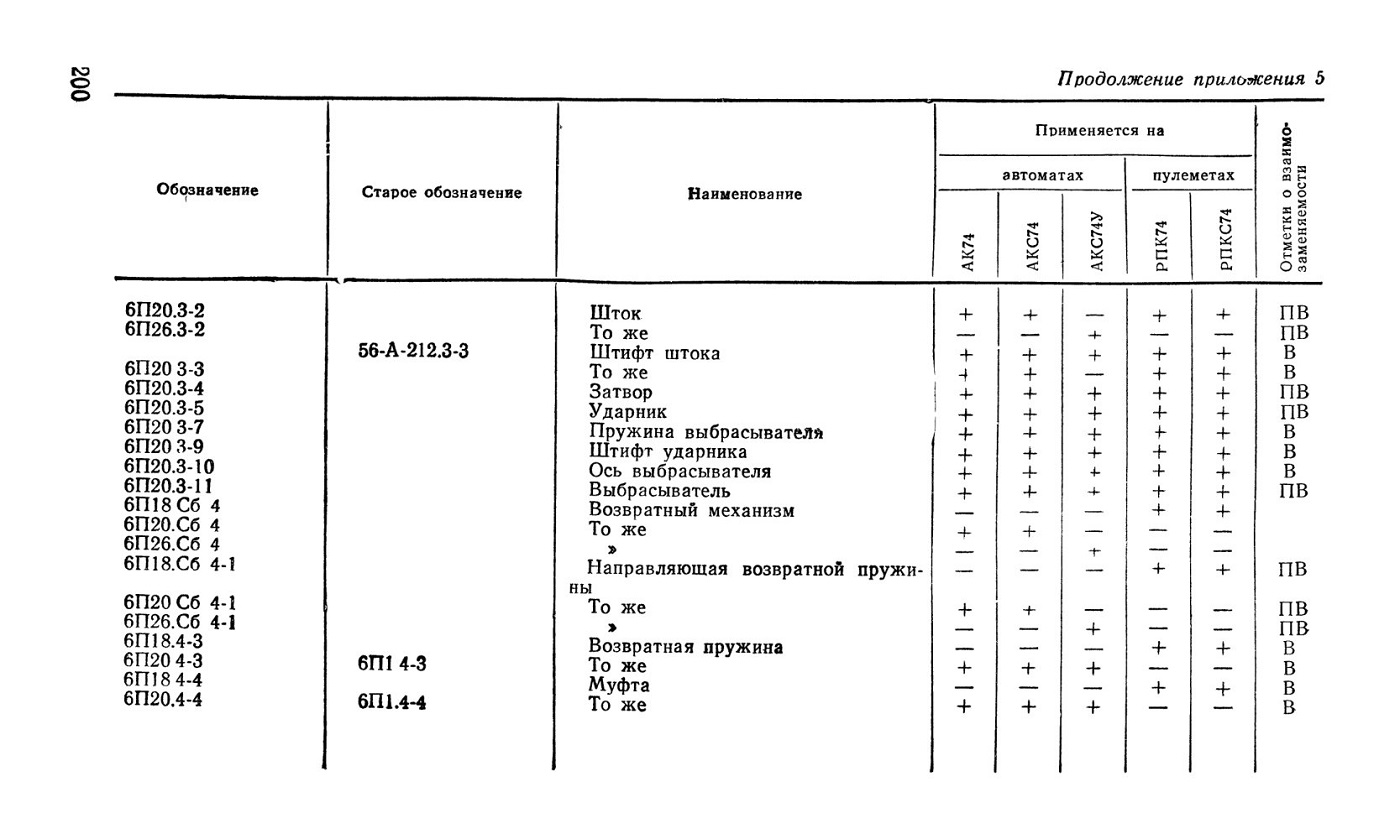

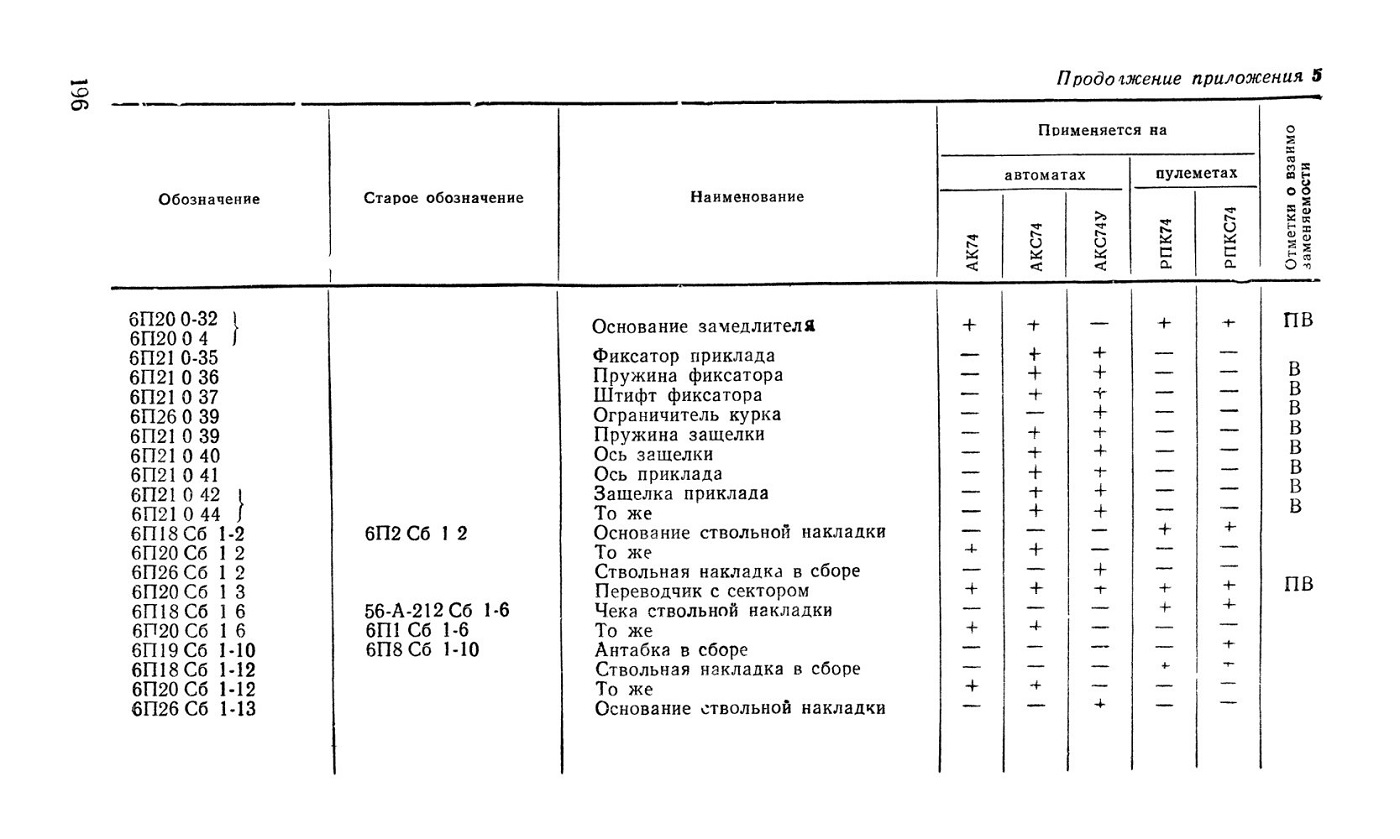

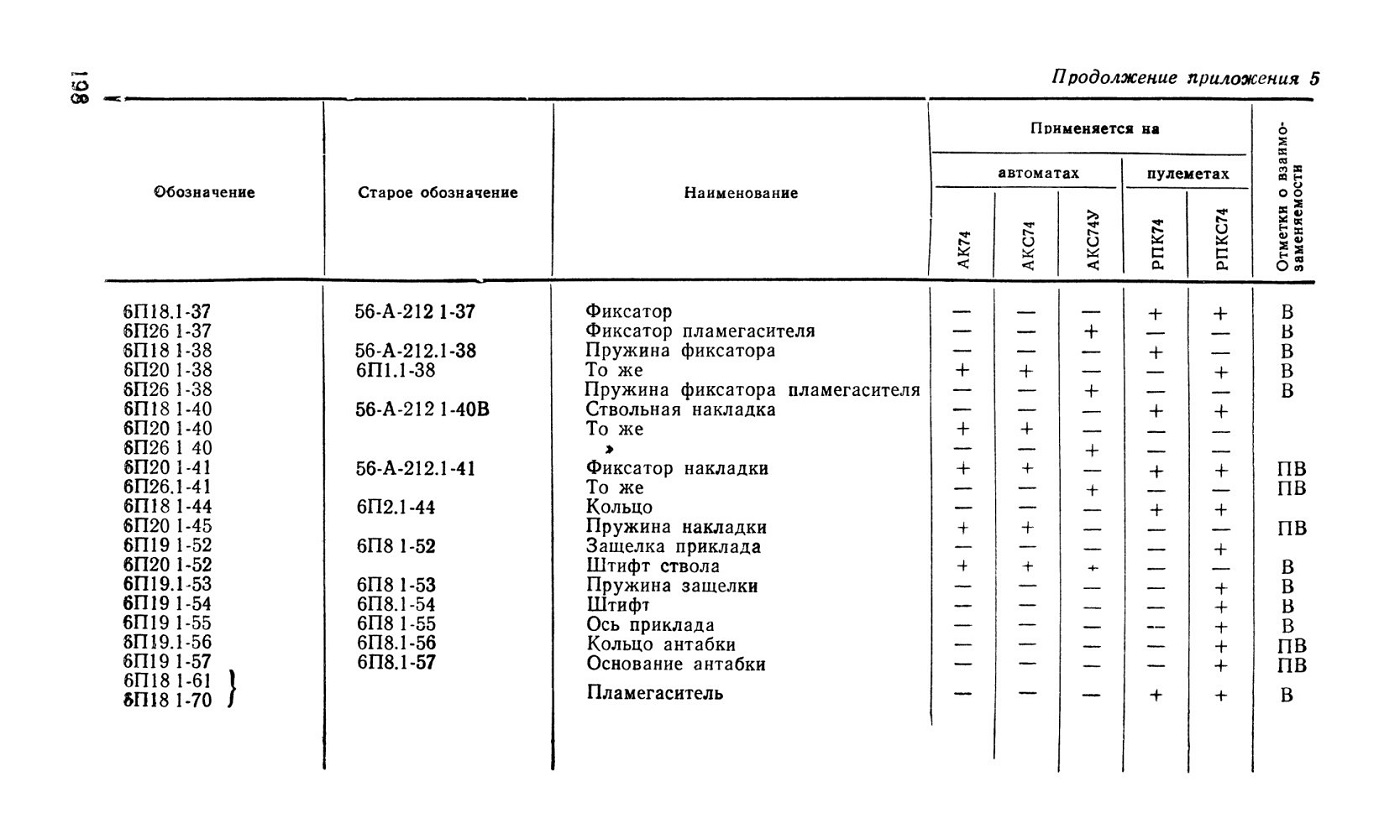

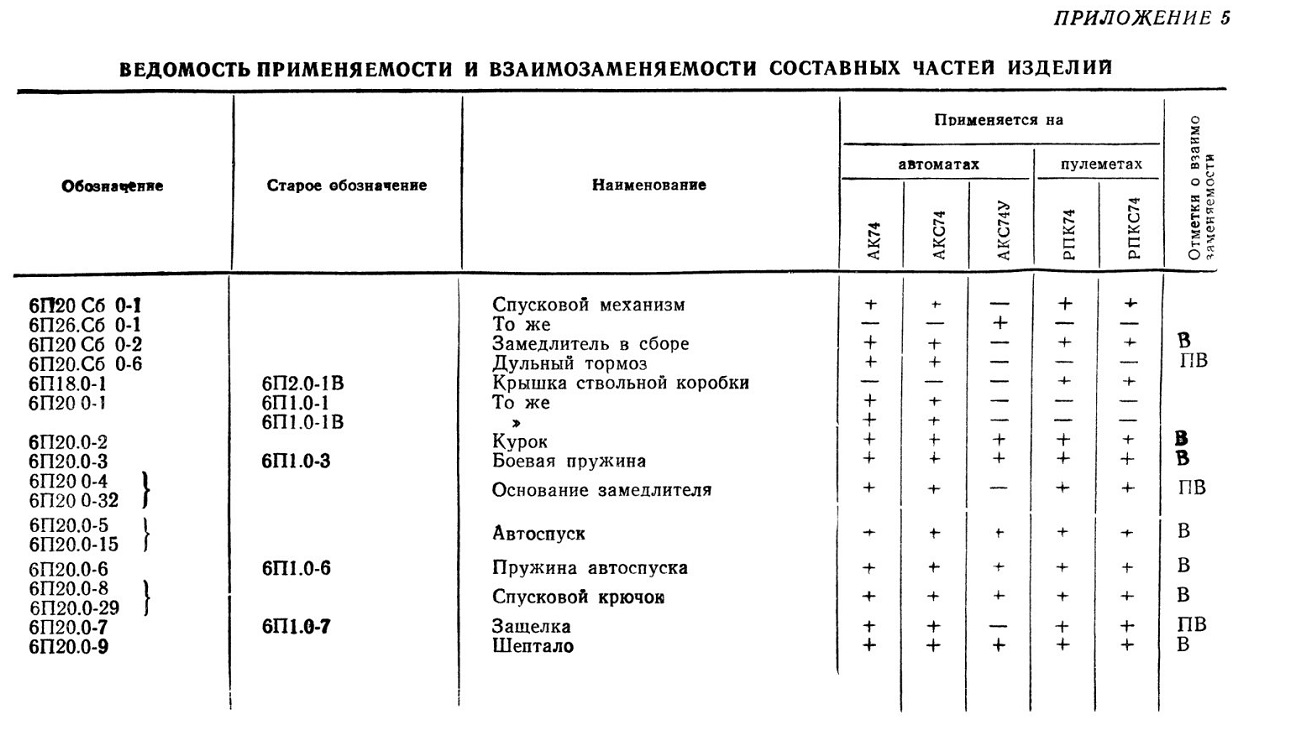

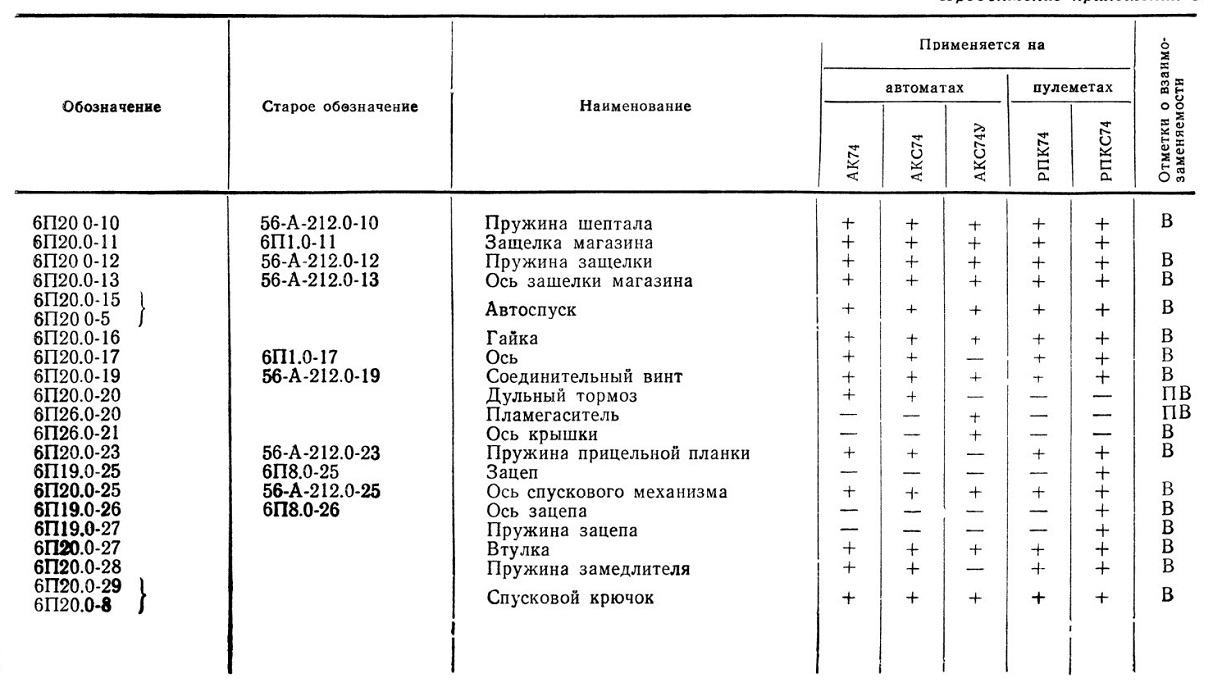

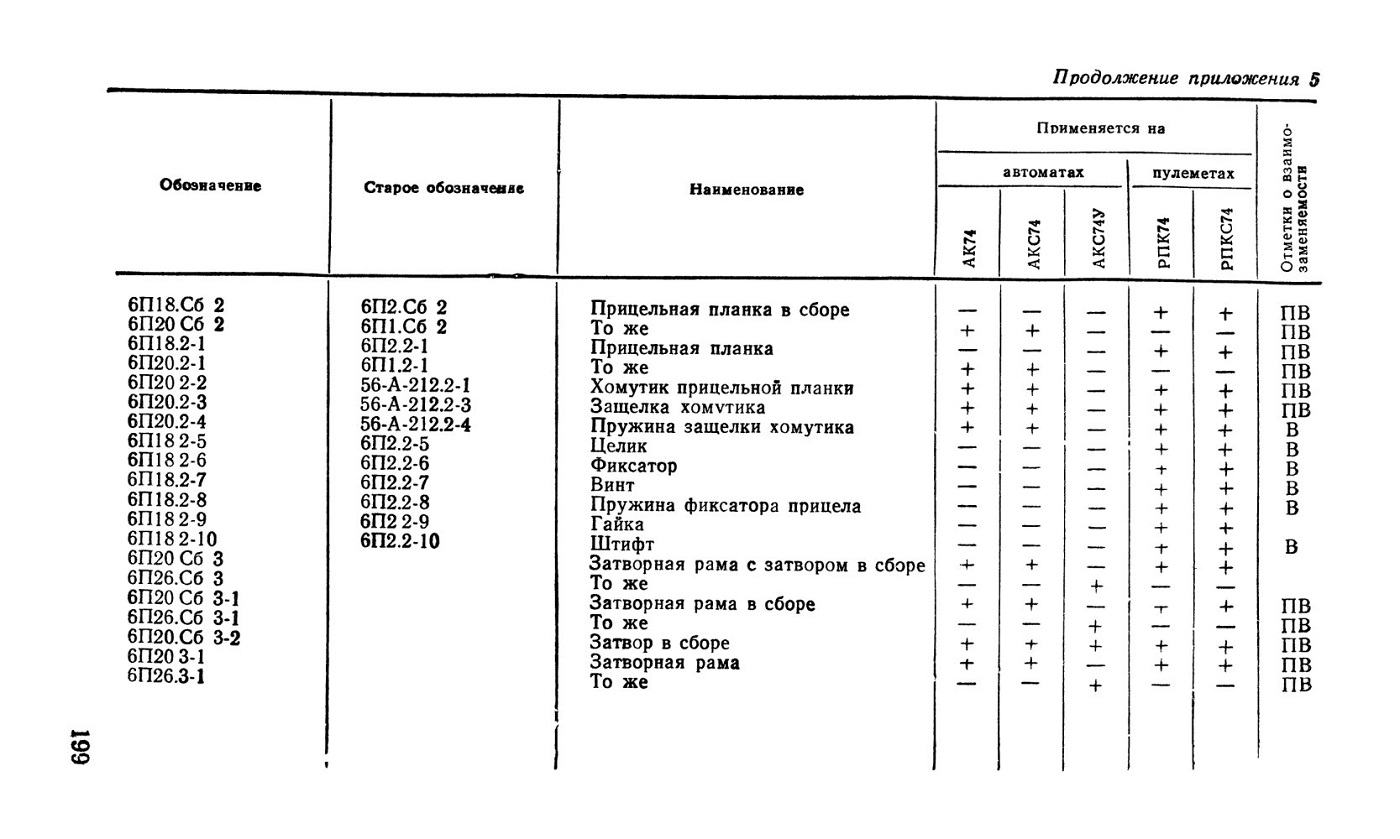

ВЕДОМОСТЬ ПРИМЕНЯЕМОСТИ И ВЗАИМОЗАМЕНЯЕМОСТИ СОСТАВНЫХ ЧАСТЕЙ ИЗДЕЛИЙ
