ПРИЛОЖЕНИЕ 6 ОТЛИЧИЯ НАИМЕНОВАНИЙ ЧАСТЕЙ. ПРИНЯТЫХ В РУКОВОДСТВАХ ПО ЭКСПЛУАТАЦИИ ИЗДЕЛИЙ, ОТ ЧЕРТЕЖНЫХ НАИМЕНОВАНИИ, ПРИНЯТЫХ В НАСТОЯЩЕМ РУКОВОДСТВЕ

Наименование в руководствах по эксплуатации	Наименование по чертежам и по настоящему Руководству
Газовая труба	Основание ствольной накладки
Газовая трубка	Трубка направляющая
Газовый поршень	Шток
Замыкатель газовой трубки	Чека ствольной накладки
Замыкатель цевья	Чека кольца цевья
Маховичок винта целика	Фиксатор
Направляющий стержень	Направляющая возвратной пружи ны в сборе
Ноги	Стойка сошек
Основание мушки	Колодка мушки
Пистолетная рукоятка	Рукоятка
Пластинчатая пружина	Пружина прицельной планки
Подвижной стержень	Стержень
Полозок	Основание мушки
.Пружина застежки	Защелка
Соединительная муфта	Кольцо цевья
Соединительная муфта	Кольцо цевья в сбоое
Шептало одиночного огня	Шептало
Шпилька	Штифт ударника

ПРИЛОЖЕНИЕ 7

техническое обслуживание АВТОМАТОВ И РУЧНЫХ ПУЛЕМЕТОВ

1. Общие указания

1.1. Автоматы и ручные пулеметы в целях поддержания их в боеспособном состоянии, предупреждения задержек и своевременного обнаружения и устранения выявленных неисправностей подвергаются техническому обслуживанию

1.2. Техническое обслуживание автоматов и ручных пулеметов включает:

контрольный осмотр; текущее обслуживание; техническое обслуживание № 1; техническое обслуживание № 2; сезонное обслуживание.

1.3. Техническое обслуживание оптических и ночных прицелов, закрепленных (установленных на автоматах и ручных пулеметах) за оружием, проводится в сроки и объеме, указанные в эксплуатационной документации на эти прицелы.
2. Контрольный осмотр автоматов и ручных пулеметов

2 1. Контрольный осмотр автоматов и ручных пулеметов проводится должностными лицами в сроки, установленные Уставом внутренней службы ВС СССР, а также перед стрельбой, заступлением в наряд и перед выполнением боевой задачи.

2.2. Солдаты и сержанты, за которыми закреплены автоматы и ручные пулеметы, осматривают оружие ежедневно и, кроме того, перед заступлением в наряд; перед выходом на занятия; во время чистки; в боевой обстановке — периодически в течение суток и перед выполнением боевой задачи.

2.3 Порядок и объем осмотра оружия изложены в Руководстве по 5,45-мм автомату Калашникова (АК74, АКС74, АК74Н, АКС74Н) и 5,45-мм ручному пулемету Калашникова (РПК74, РПКС74, РПК74Н, РПКС74Н) и в Руководстве по 5,45-мм автомату Калашникова укороченному АКС74У (АКС74УН2); в дальнейшем они будут именоваться Руководством.

2.4. Выявленные при осмотре недостатки должны устраняться немедленно в подразделении. Если устранить недостаток (неисправность) в подразделении невозможно, отправить оружие в ремонтный орган.

3. Текущее обслуживание автоматов и ручных пулеметов

3.1. Текущее обслуживание оружия проводится: после занятий в поле без стрельбы;

после несения караульной службы; при подготовке к стрельбе;

после стрельбы боевыми и (или) холостыми патронами, в боевой обстановке и на длительных учениях в период затишья боя и во время перерывов учений;

если оружие не применялось и хранится в пирамиде — не реже одного раза в 7 дней, а в условиях жаркого и сухого климата — через 2—4 дня.

3.2. Текущее обслуживание оружия проводится личным составом подразделений в специально отведенных местах.

3.3. При текущем обслуживании проводятся контрольный осмотр, чистка и смазка оружия с неполной разборкой, как указано в руководстве на образец.

3.4. Контроль за текущим обслуживанием осуществляют офицеры подразделения.

4. Техническое обслуживание № 1 автоматов и ручных пулеметов

4.1. Техническое обслуживание № 1 оружия проводится не реже одного раза в год, а также:

после длительных учений и боевой стрельбы; после длительного пребывания под дождем, в воде или в снегу;

после сильного загрязнения;

при постановке оружия на кратковременное хранение.

4.2. Техническое обслуживание № 1 оружия проводится личным составом подразделений в специально отведенных местах с привлечением в необходимых случаях специалиста ремонтного органа.

4.3. При техническом обслуживании № 1 проводятся контрольный осмотр и работы, предусмотренные текущим обслуживанием; при необходимости отдельные механизмы и части разбираются в объеме полной разборки.

В ходе обслуживания специалист ремонтного органа осматривает и проверяет оружие с применением войсковых калибров, а также устраняет выявленные неисправности, не требующие направления оружия в ремонтный орган

При необходимости проводится проверка боя оружия.

4.4. Организацию технического обслуживания, руководство и контроль за техническим обслуживанием № 1 осуществляет командир роты (батареи), он же проводит контрольный осмотр оружия после технического обслуживания.

5. Техническое обслуживание № 2 автоматов и ручных пулеметов

5.1. Техническое обслуживание № 2 проводится в зависимости от интенсивности и условий эксплуатации оружия не реже одного раза в 4 года.

Техническое обслуживание № 2 рекомендуется совмещать с очередным плановым техническим обслуживанием № 1.

5.2. Техническое обслуживание № 2 оружия проводится специалистами ремонтного органа с привлечением личного состава подразделения в специально отведенных местах. При этом производится полная разборка оружия согласно руководству на образец.

5.3. При техническом обслуживании № 2 проводятся работы, выполняемые при техническом обслуживании № 1, и проверка оружия специалистом ремонтного органа в объеме перечня обязательных проверок технического состояния изделия (подразд. 4.3 настоящего Руководства).

5.4. Техническое обслуживание № 2 оружия подразделения проводится по плану воинской части (службы РАВ). Организует техническое обслуживание № 2 и руководит им командир роты (батареи), он же проводит осмотр оружия после технического обслуживания, как указано в руководстве на образец.

О проведенном техническом обслуживании № 2 ручного пулемета командир роты (батареи) производит запись в формуляре.

6. Сезонное обслуживание автоматов и ручных пулеметов

6.1. Сезонное обслуживание оружия проводится в районах дислокации войск, в которых предусмотрен переход с летней смазки на зимнюю и с зимней на летнюю.

6.2. Сезонное обслуживание совмещают с очередным плановым техническим обслуживанием № 1 или 2.

6.3. При сезонном обслуживании выполняются все работы, предусмотренные техническим обслуживанием № 1, и, кроме того:

производится полная разборка оружия согласно руководству;

после полной разборки металлические части оружия промываются в жидкой ружейной смазке и протираются ветошью насухо;

смазываются части оружия смазкой, предусмотренной для предстоящего сезона эксплуатации;

у оружия с ночными прицелами промываются аккумуляторные батареи, заливаются новым электролитом и производится контрольный разрядно-зарядный цикл.
6.4. Сезонное обслуживание оружия проводится его владельцами в подразделении в специально отведенных местах.

Обслуживание аккумуляторных батарей проводится в ремонтном органе части.

6.5. Сезонное обслуживание оружия подразделения проводится по плану воинской части.

Организует сезонное обслуживание и руководит им командир роты (батареи), он же проводит осмотр оружия после обслуживания, как указано в руководстве на образец.

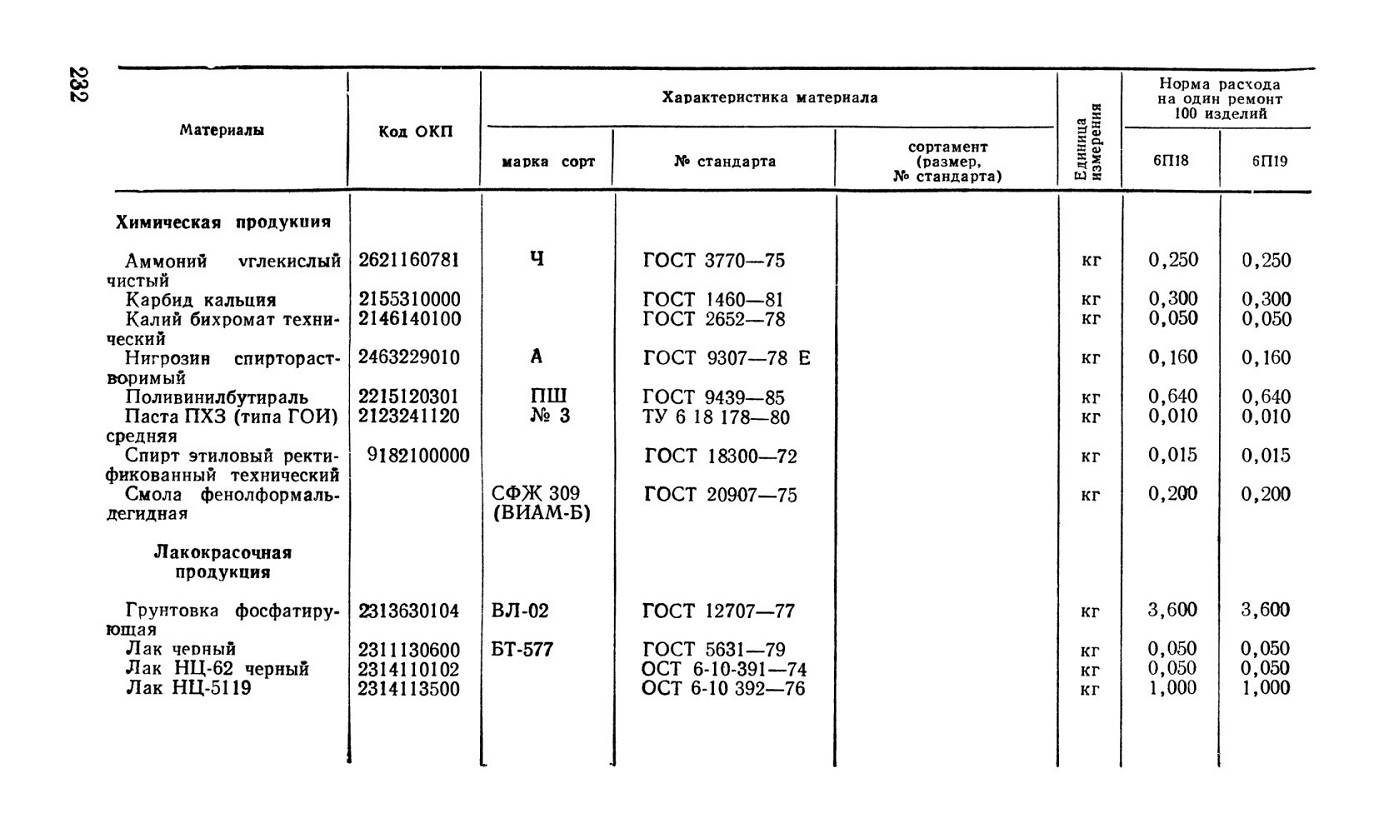

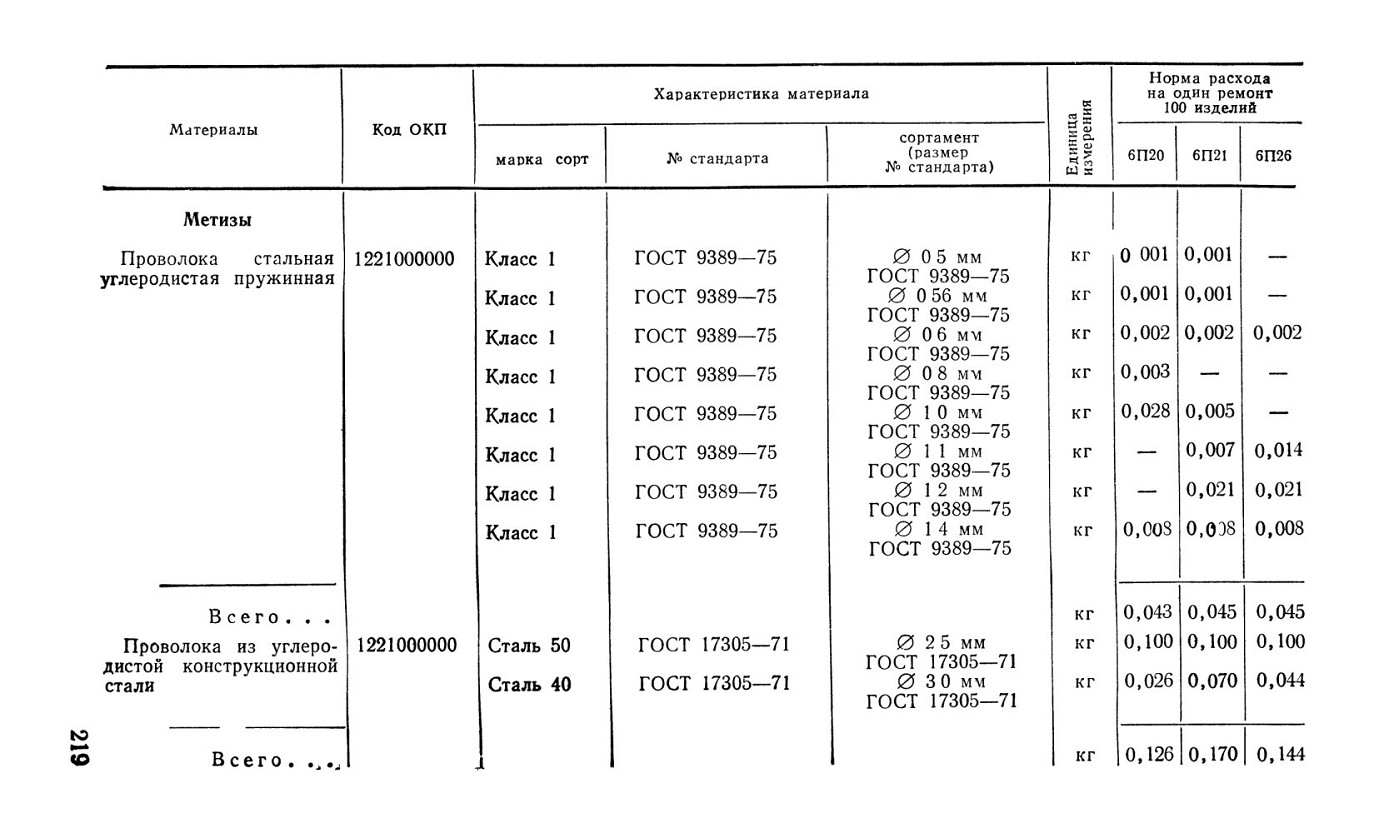

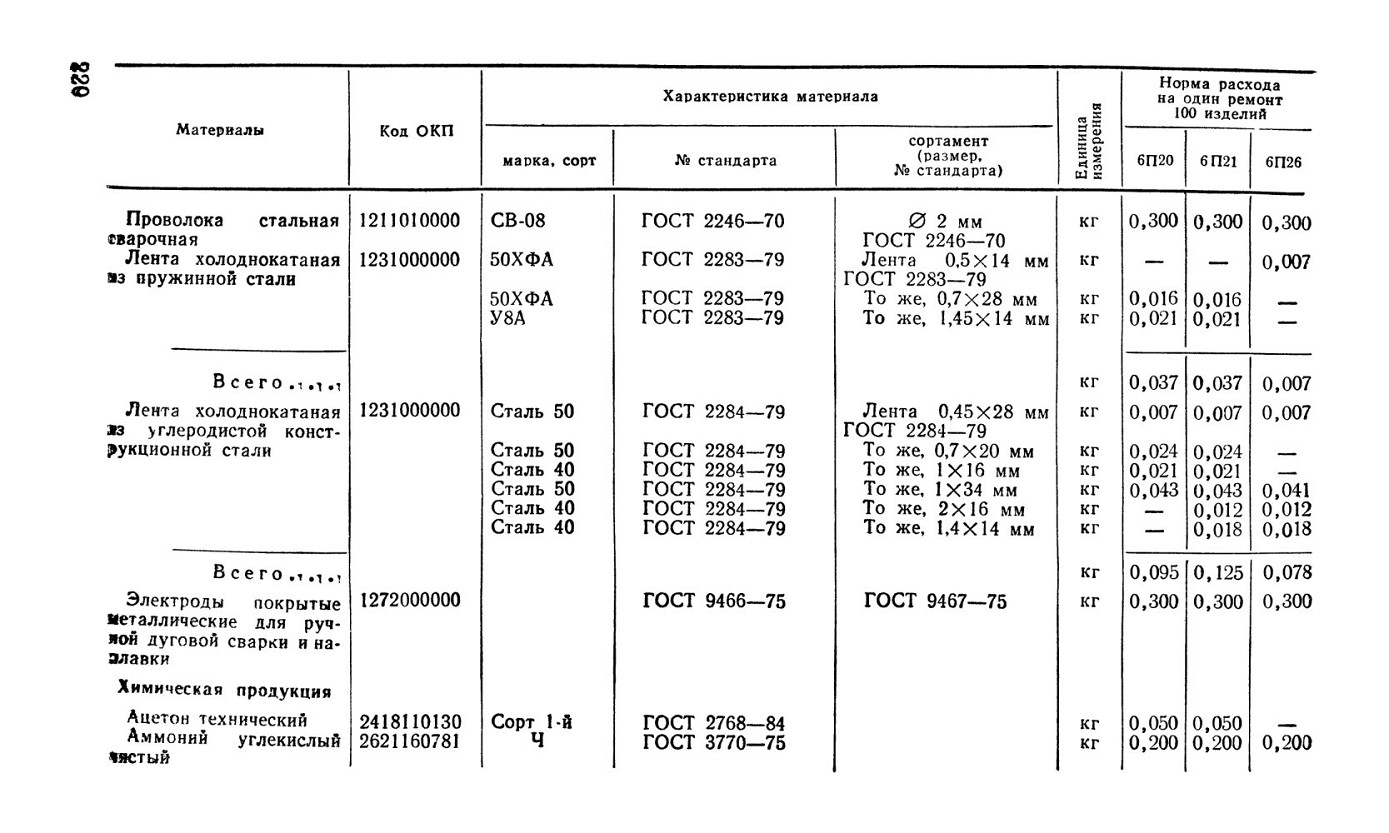

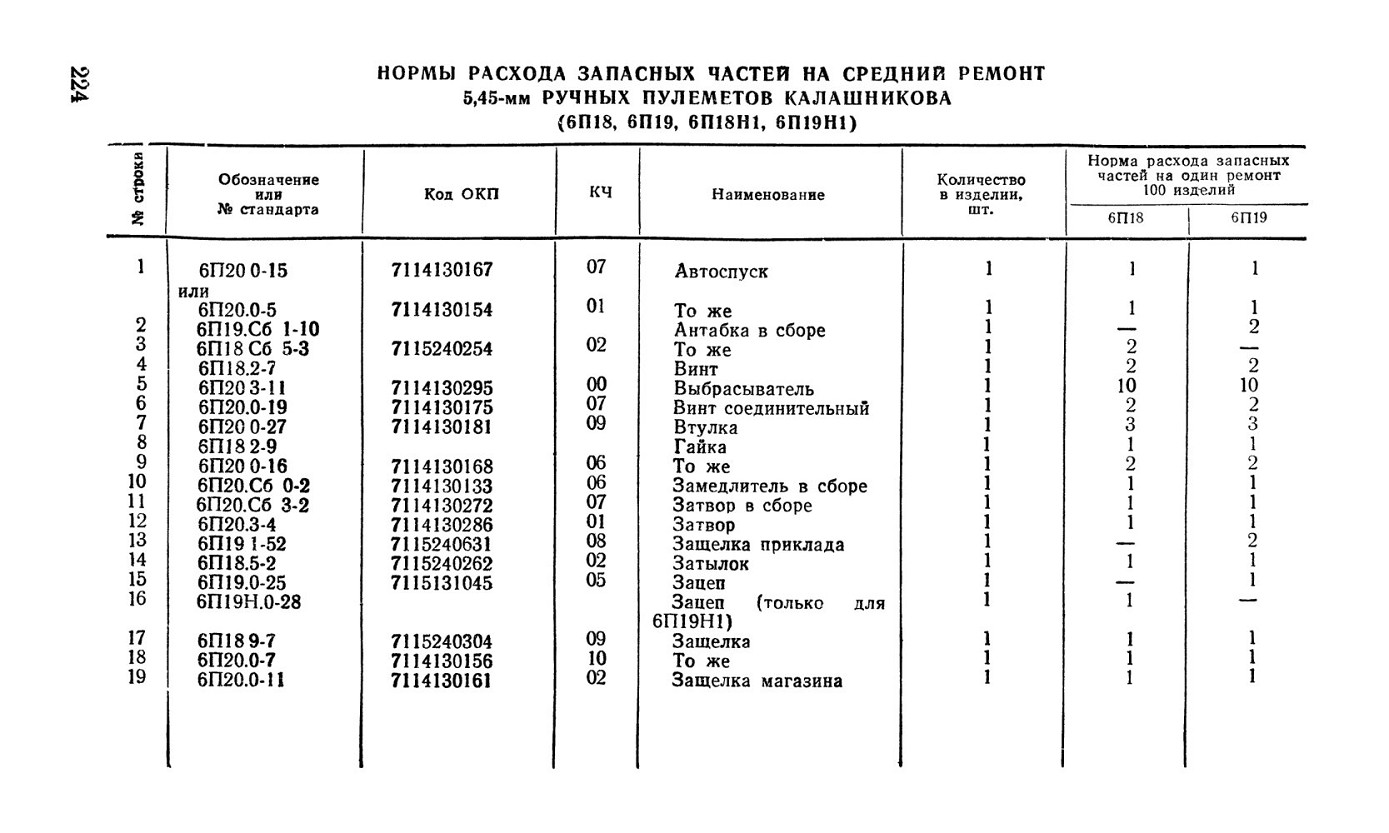

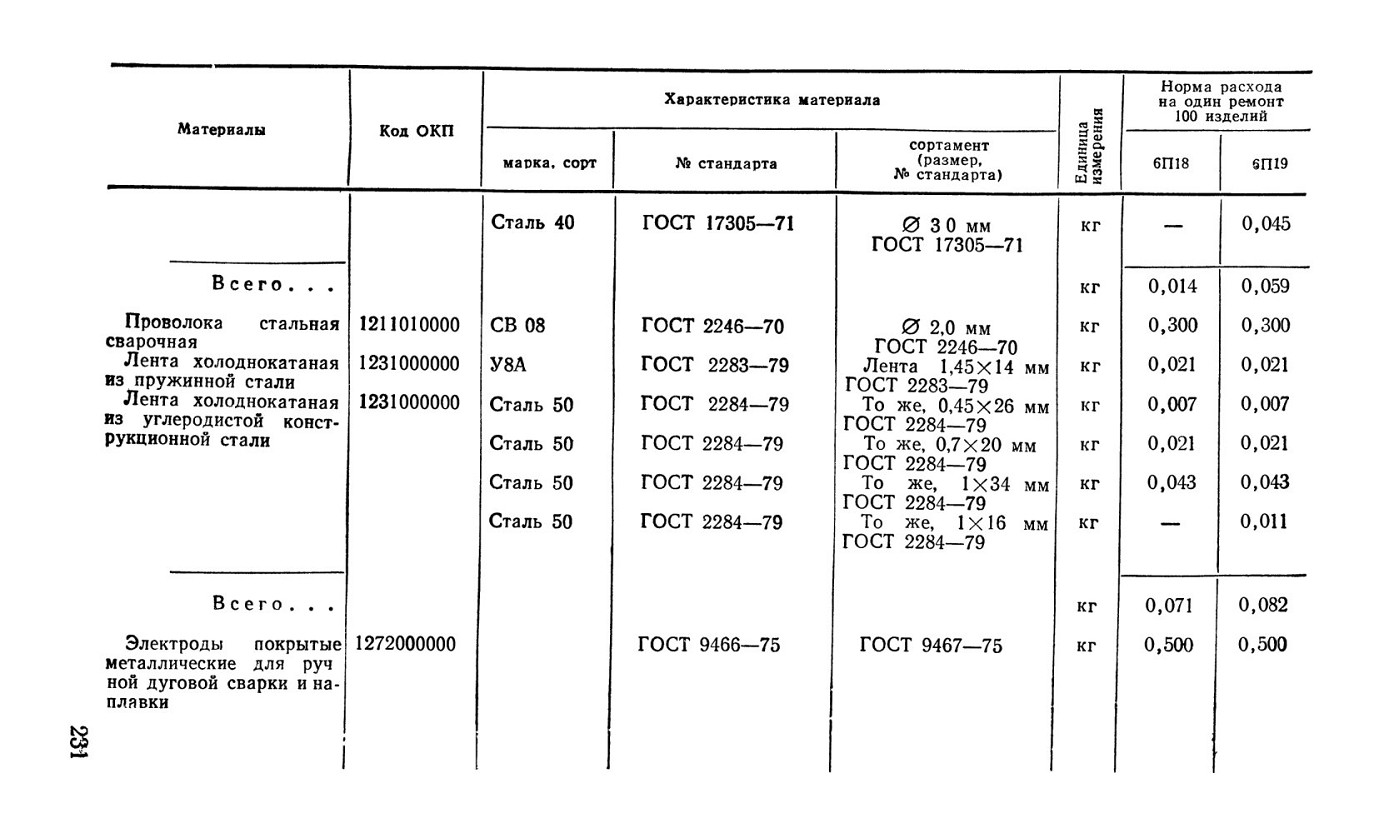

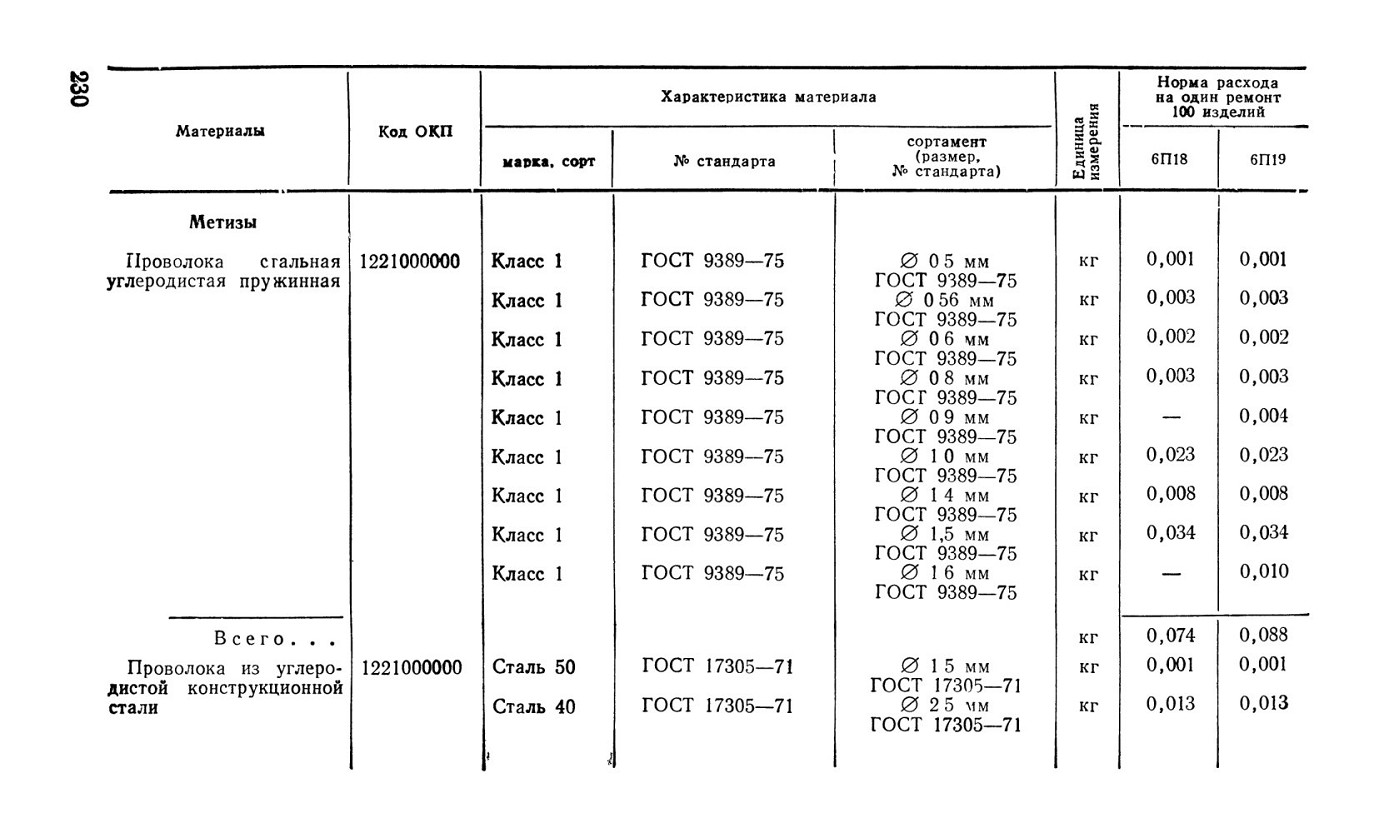

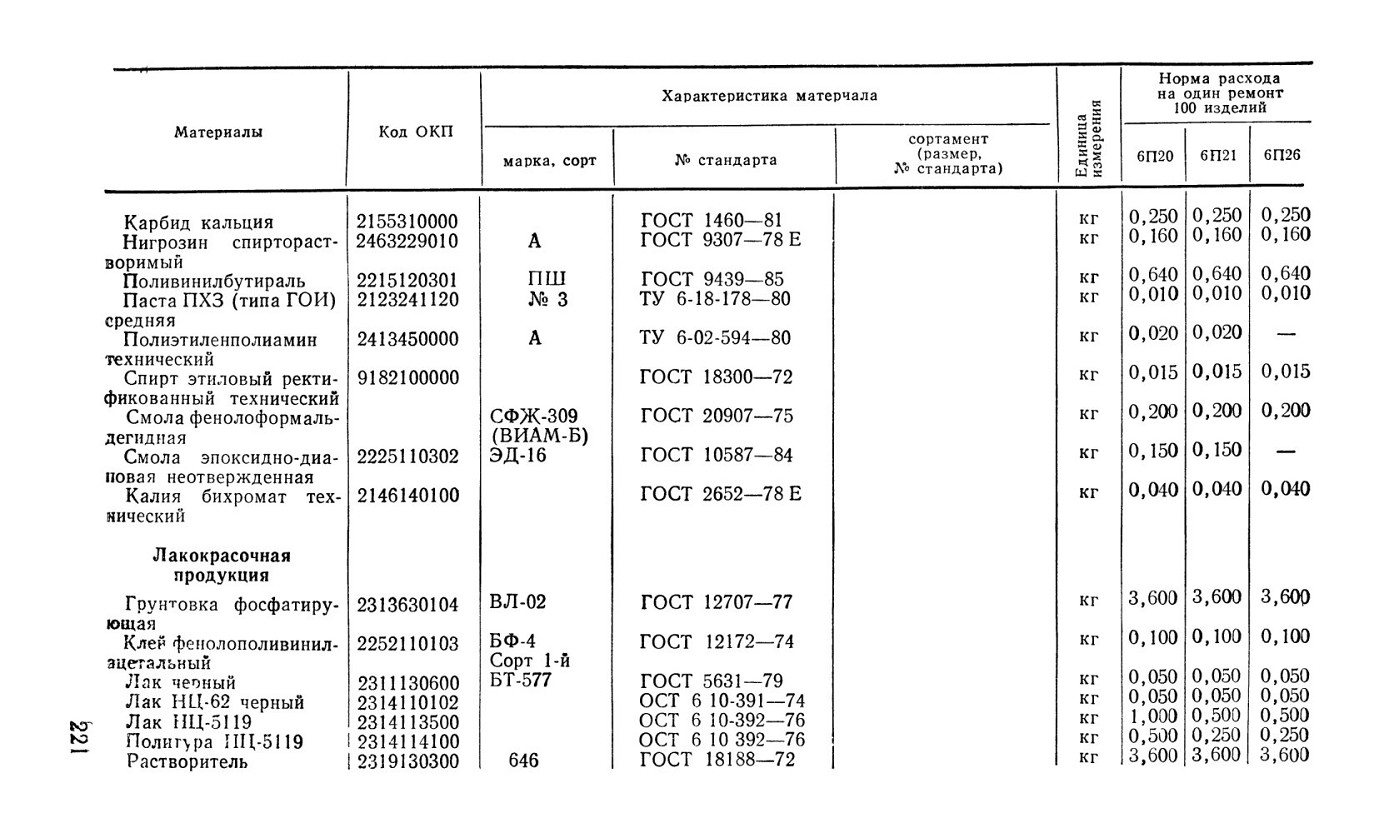

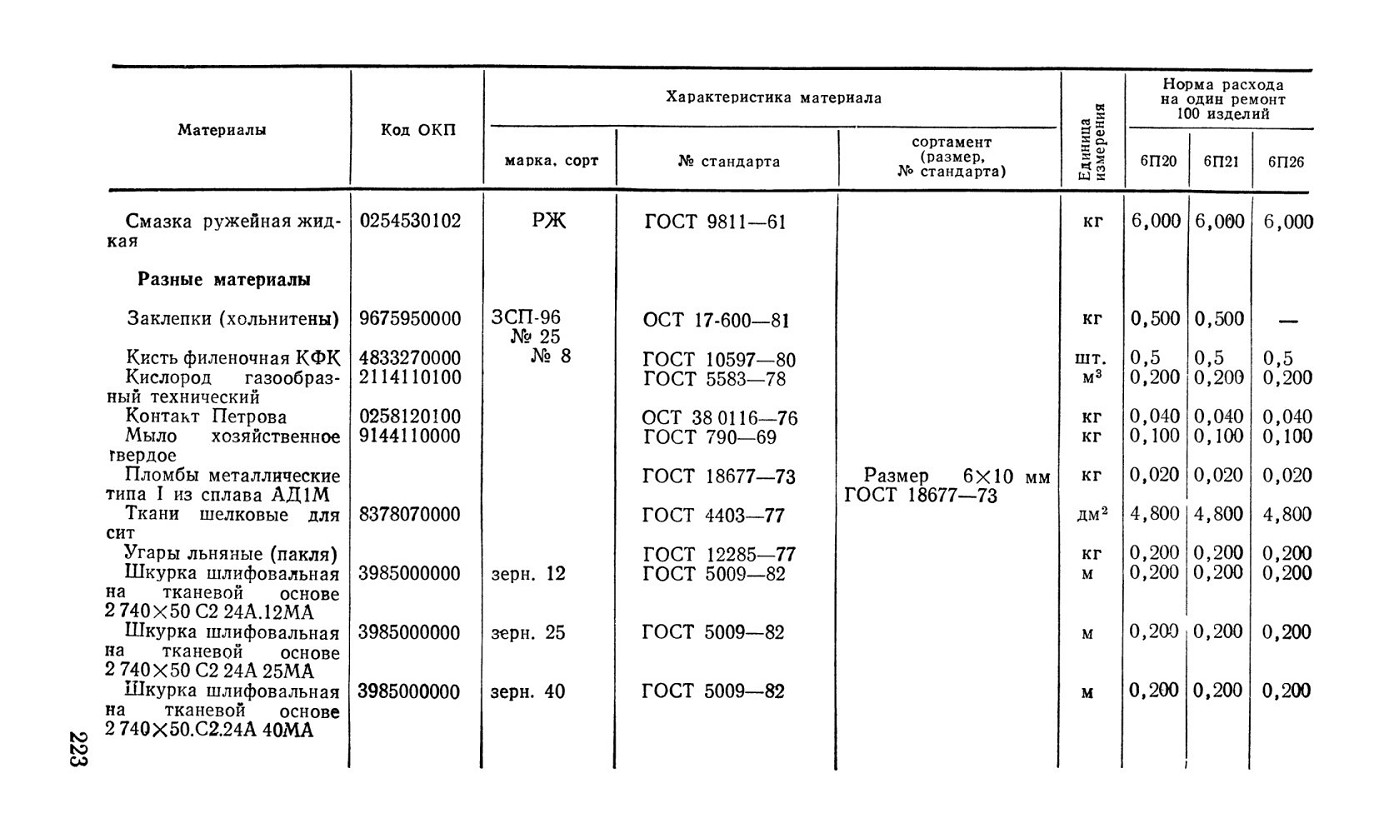

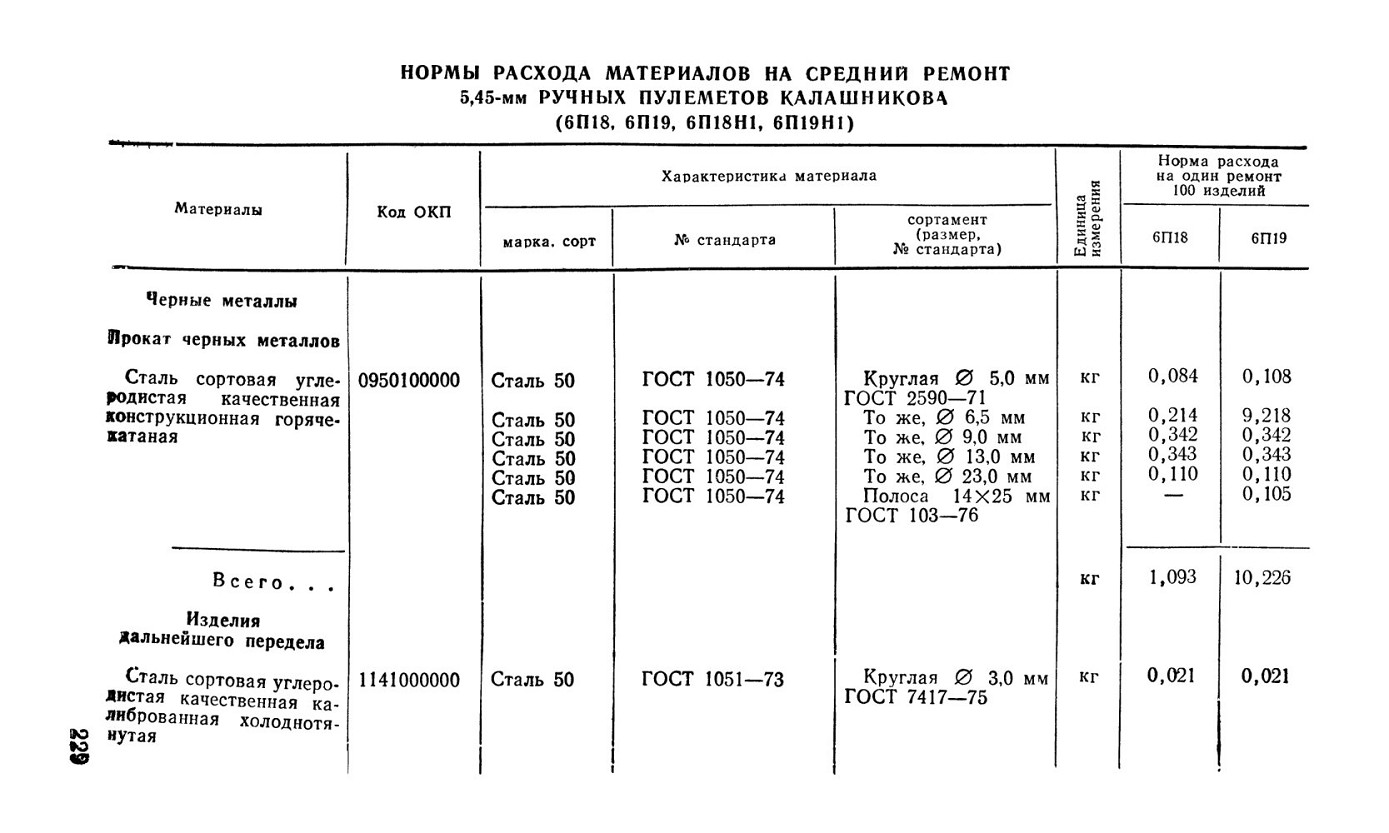

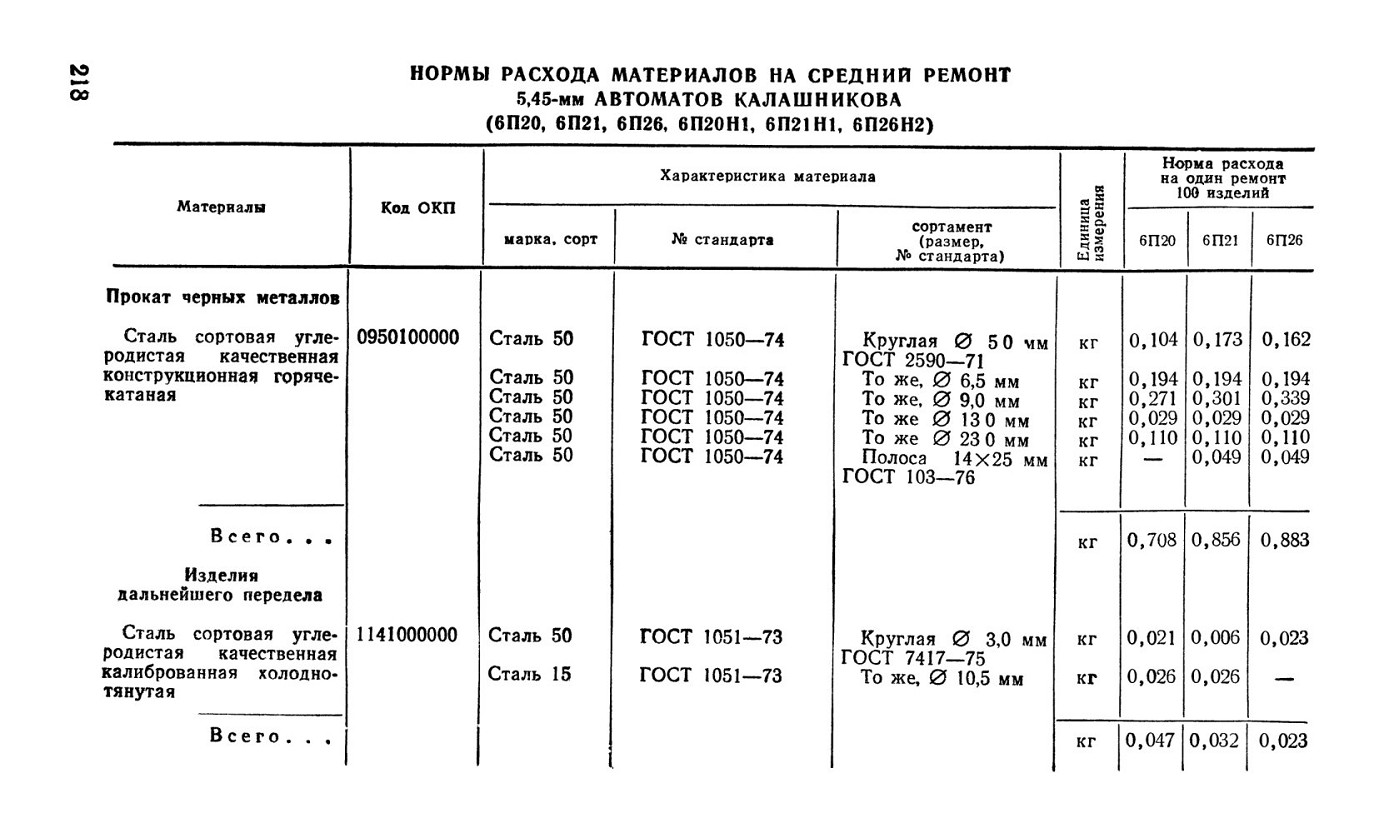

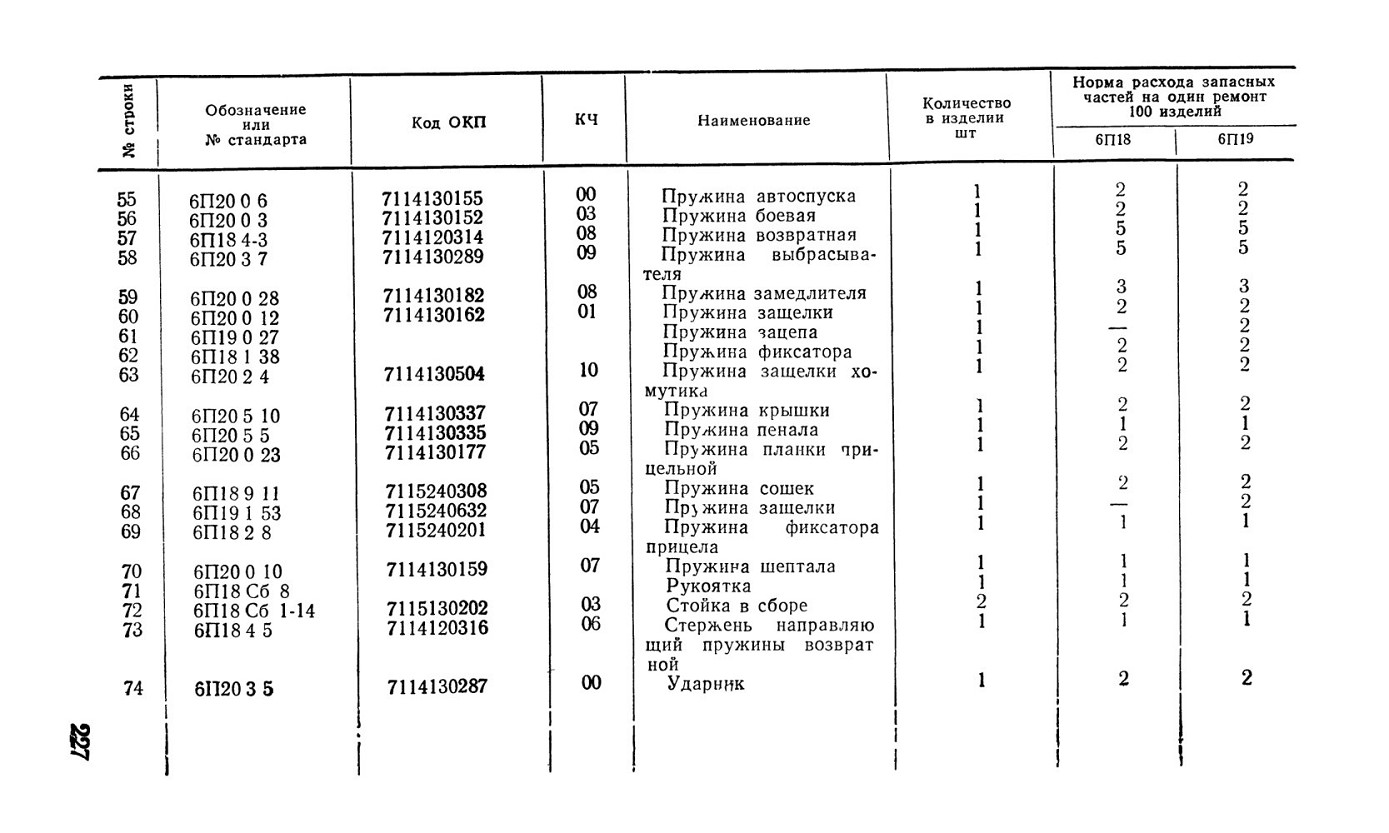

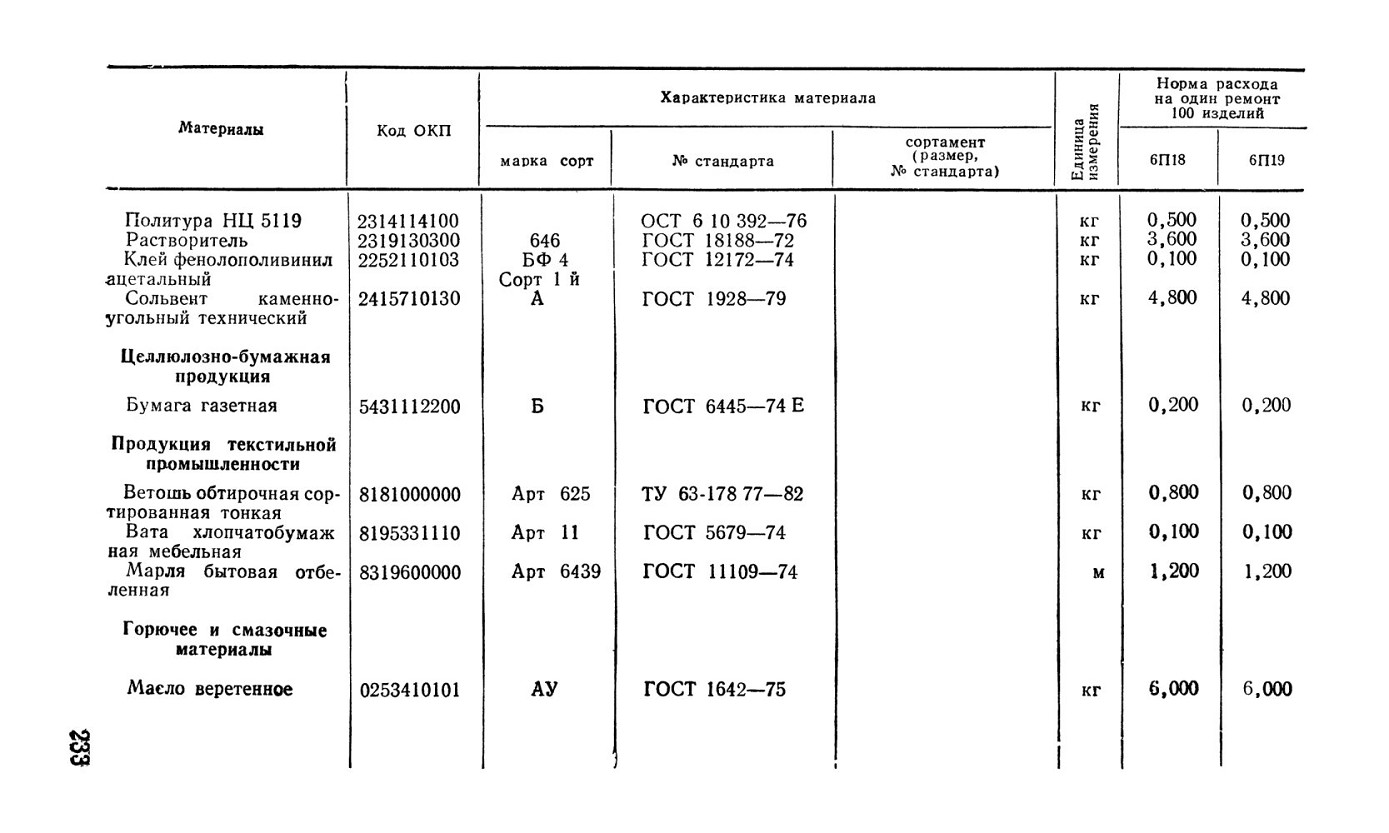

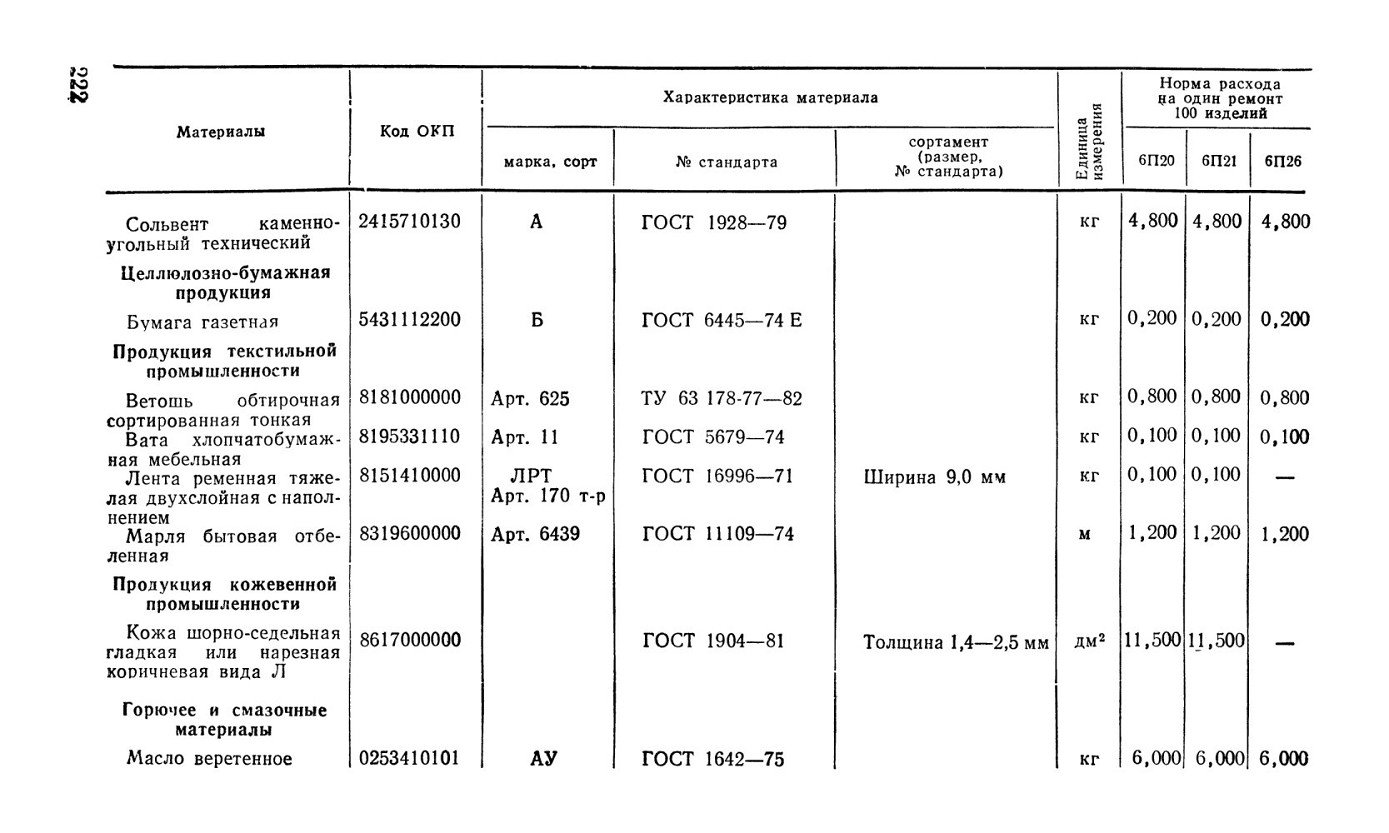

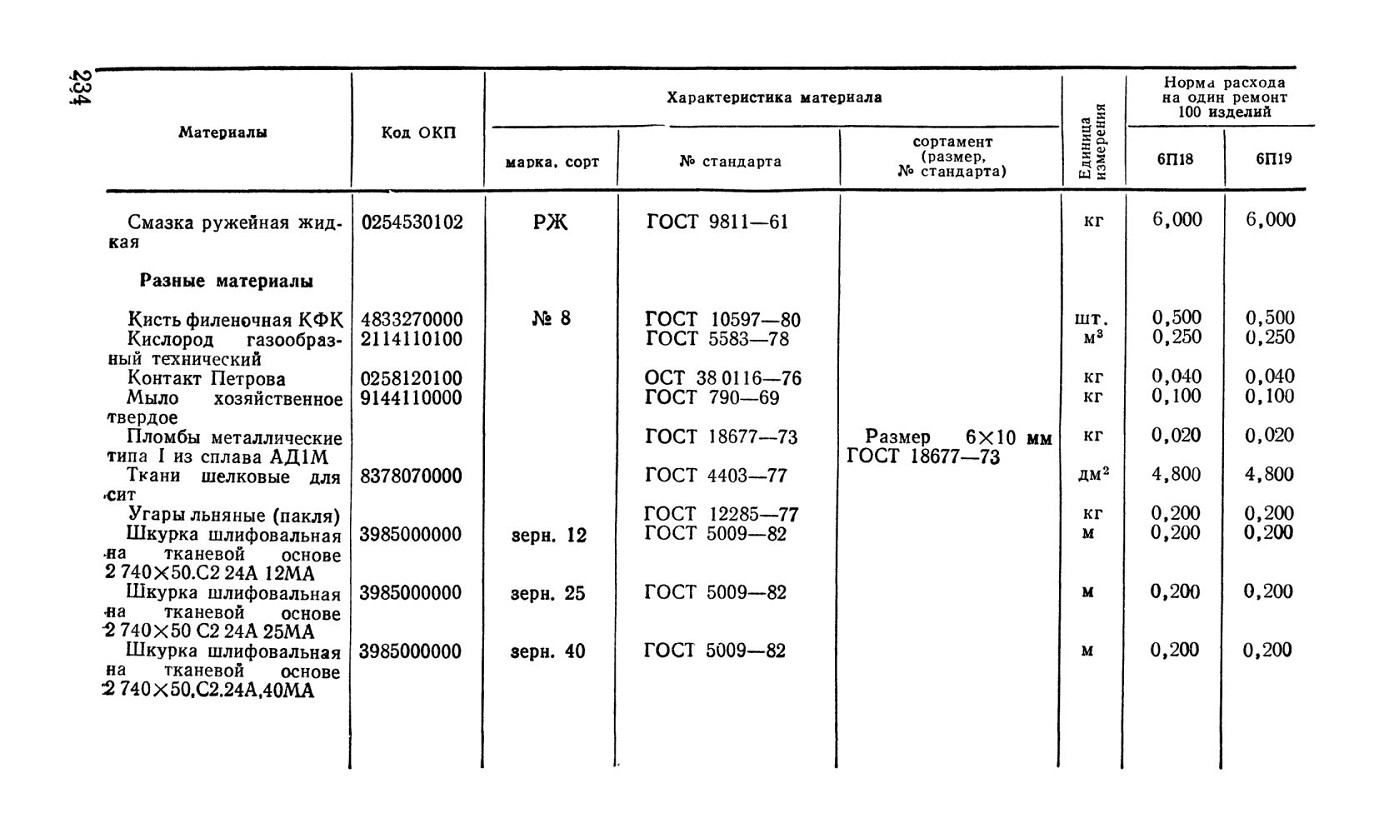

НОРМЫ РАСХОДА ЗАПАСНЫХ ЧАСТЕЙ И МАТЕРИАЛОВ НА СРЕДНИЙ РЕМОНТ 5,45-мм АВТОМАТОВ КАЛАШНИКОВА (6П20, 6П21, 6П26, 6П20Н1, 6П21Н1, 6П26Н2) и 5,45-мм РУЧНЫХ ПУЛЕМЕТОВ КАЛАШНИКОВА (6П18, 6П19, 6П18Н1, 6П19Н1)

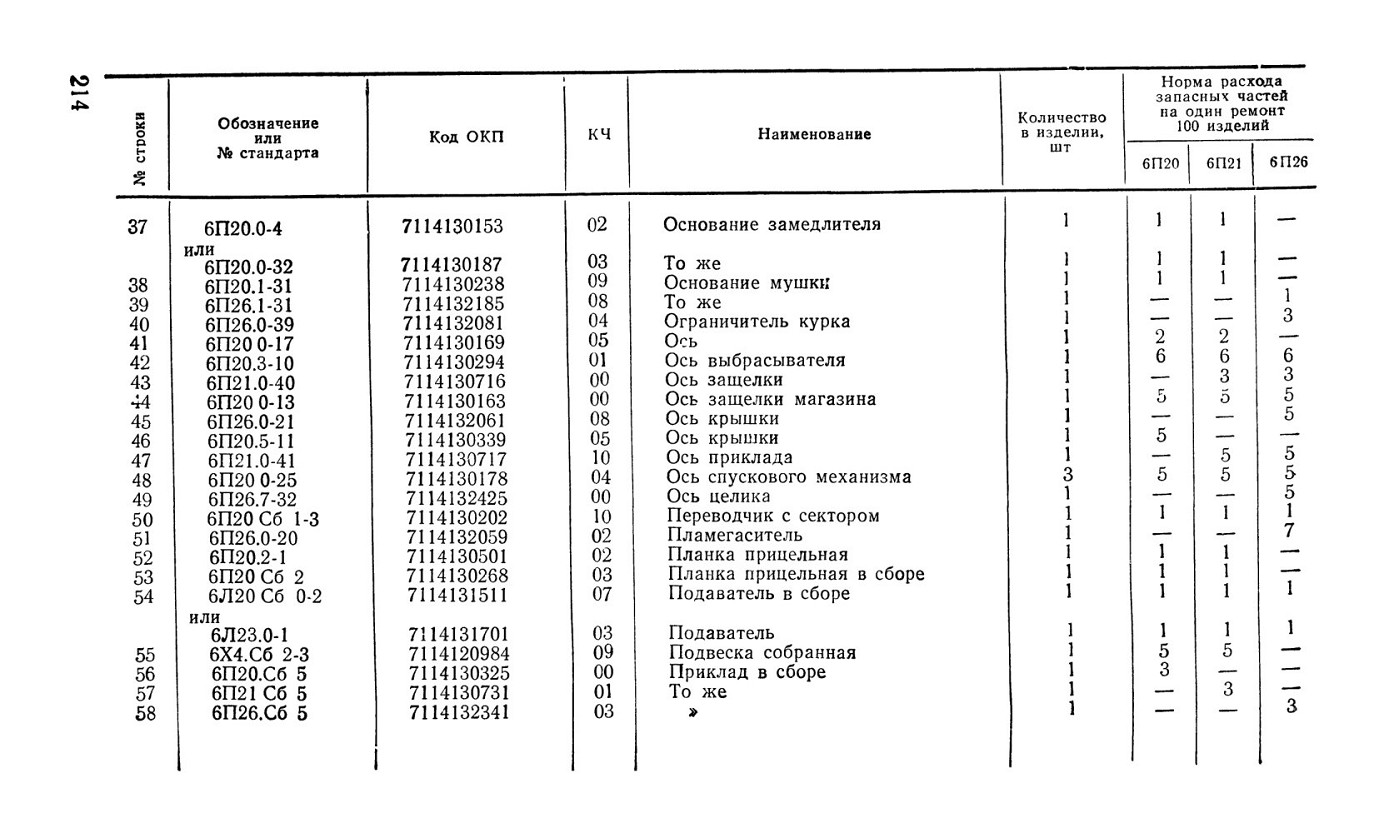

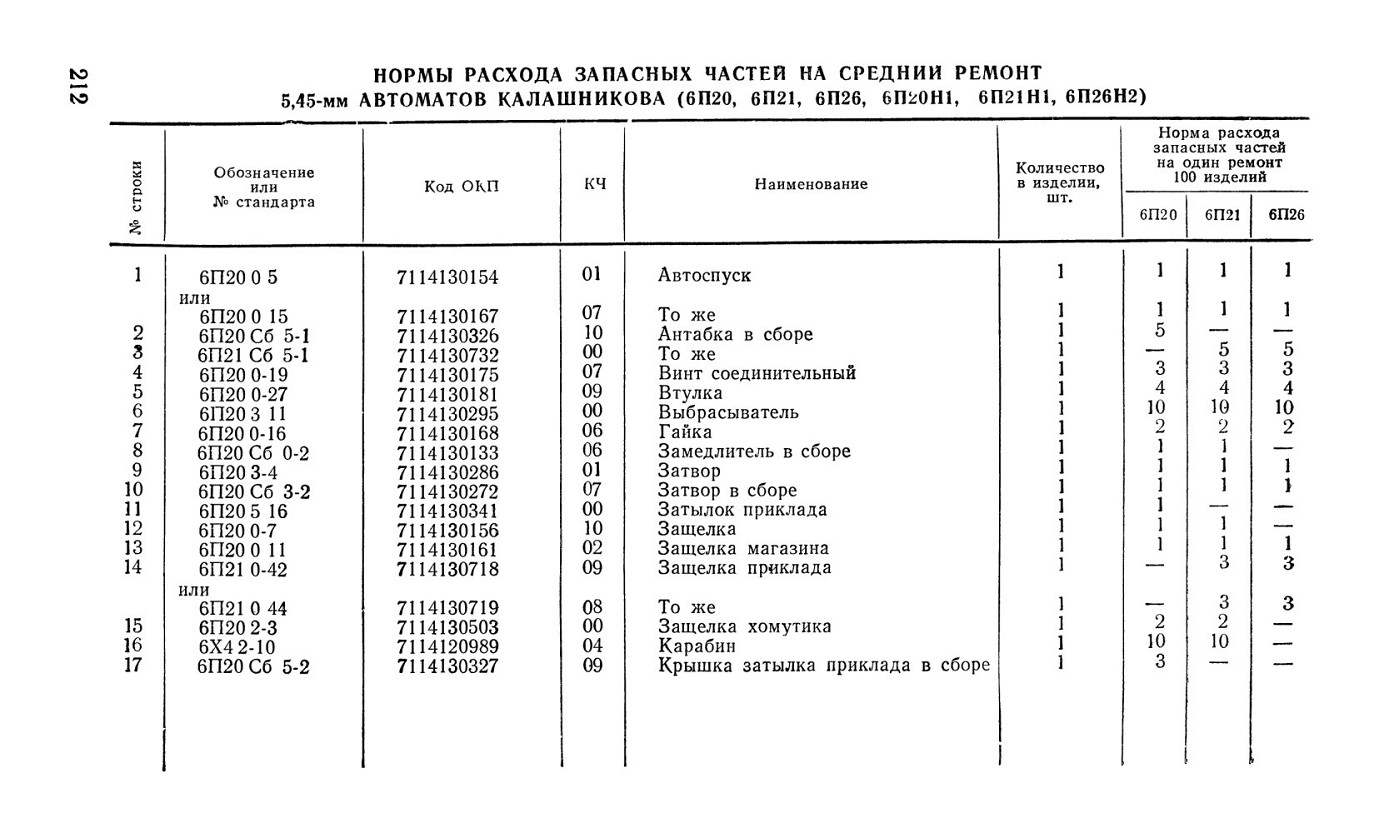

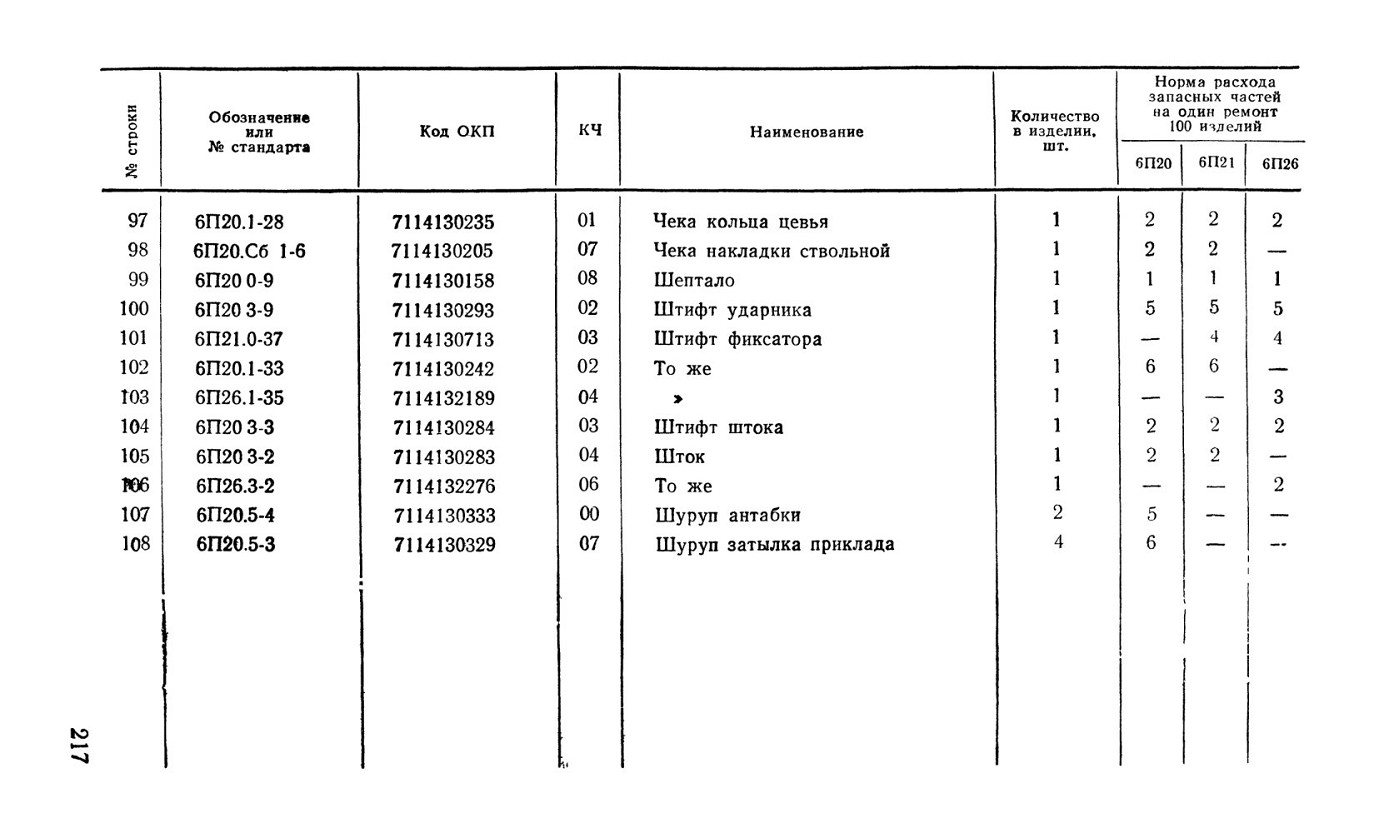

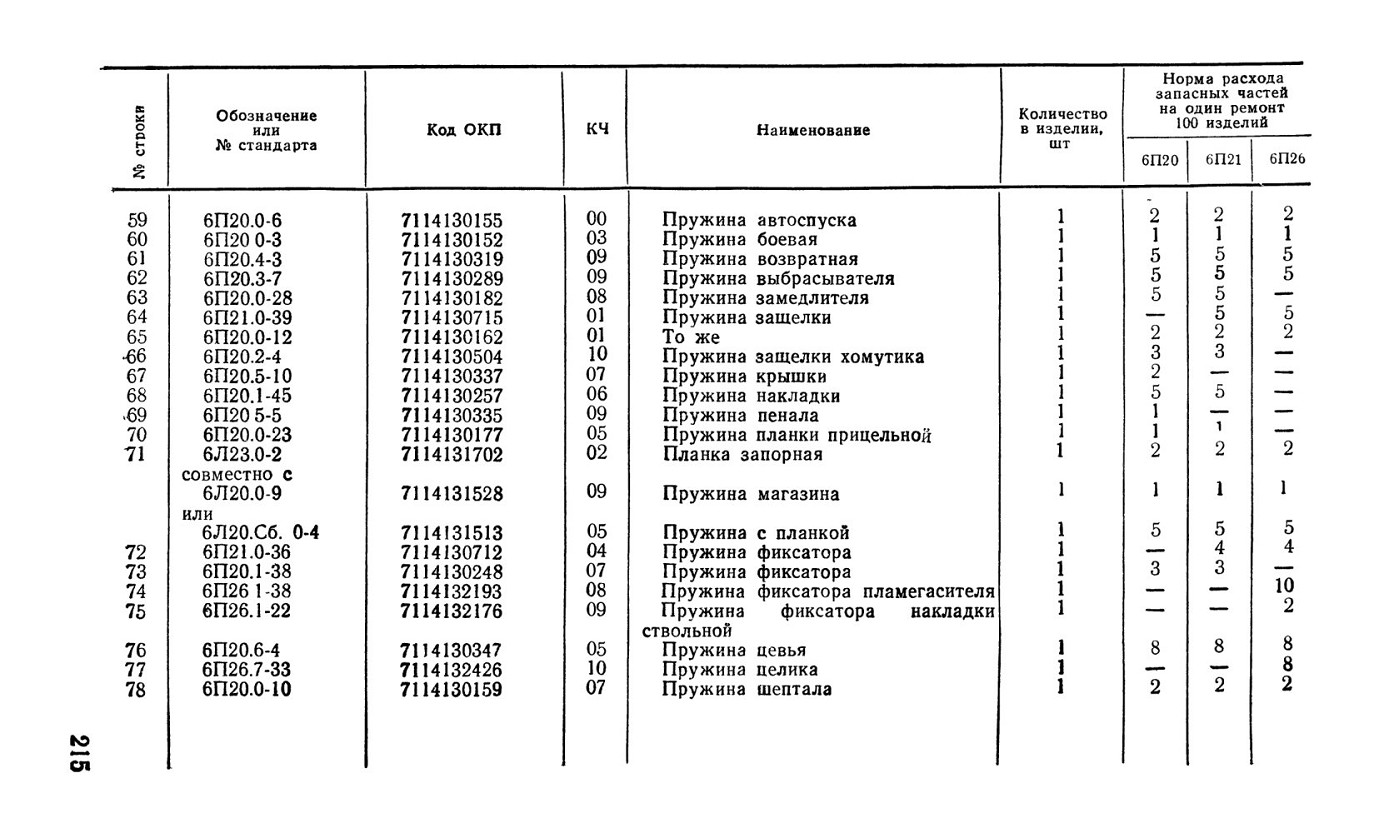

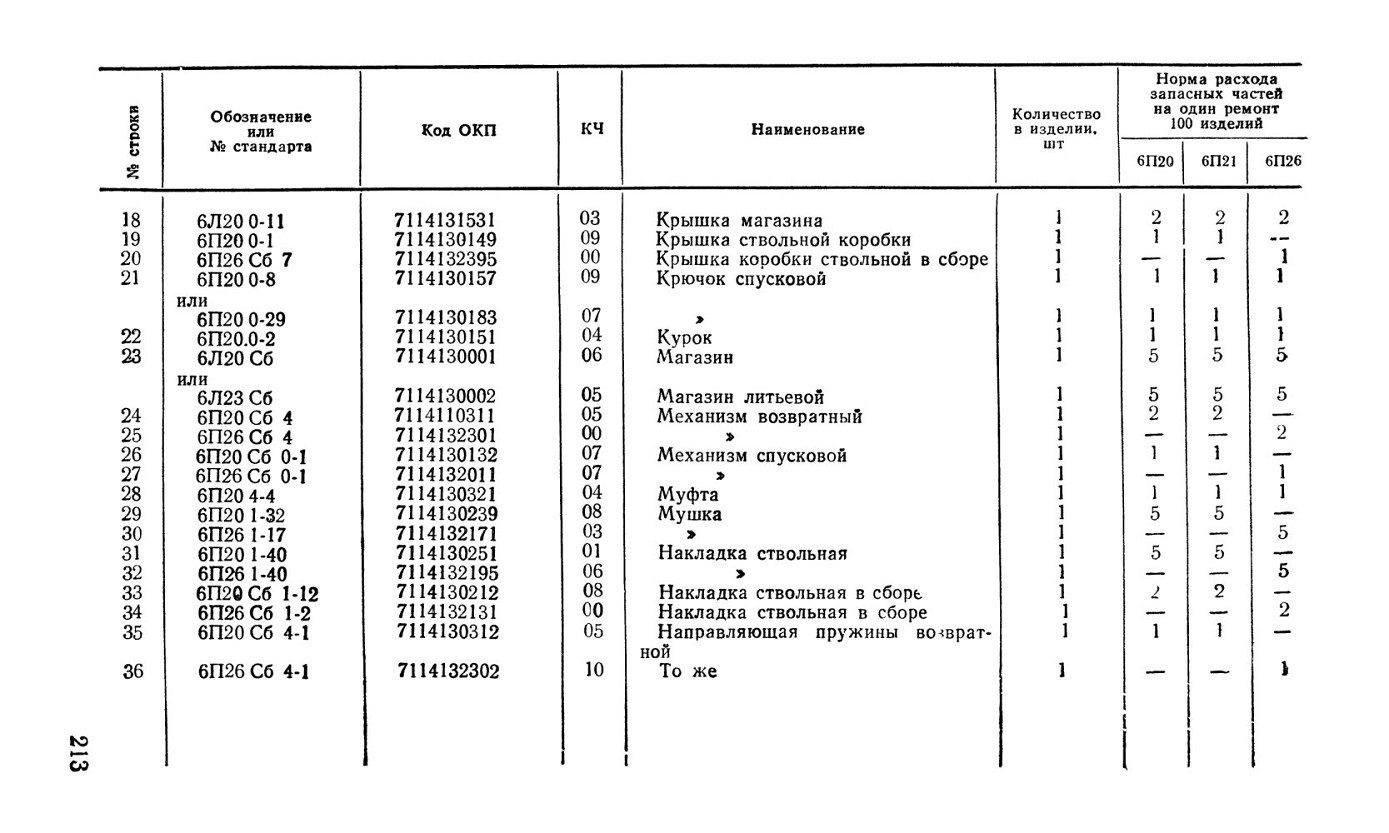

НОРМЫ РАСХОДА ЗАПАСНЫХ ЧАСТЕЙ НА СРЕДНИЙ РЕМОНТ 5,45-мм АВТОМАТОВ КАЛАШНИКОВА (6П20, 6П21, 6П26, 6П20Н1, 6П21Н1, 6П26Н2)
