ПРИЛОЖЕНИЕ 3

ИЗГОТОВЛЕНИЕ СУМОК и ЧЕХЛОВ

1. Сумки и чехлы для изделий изготовлять по рисункам настоящего приложения:

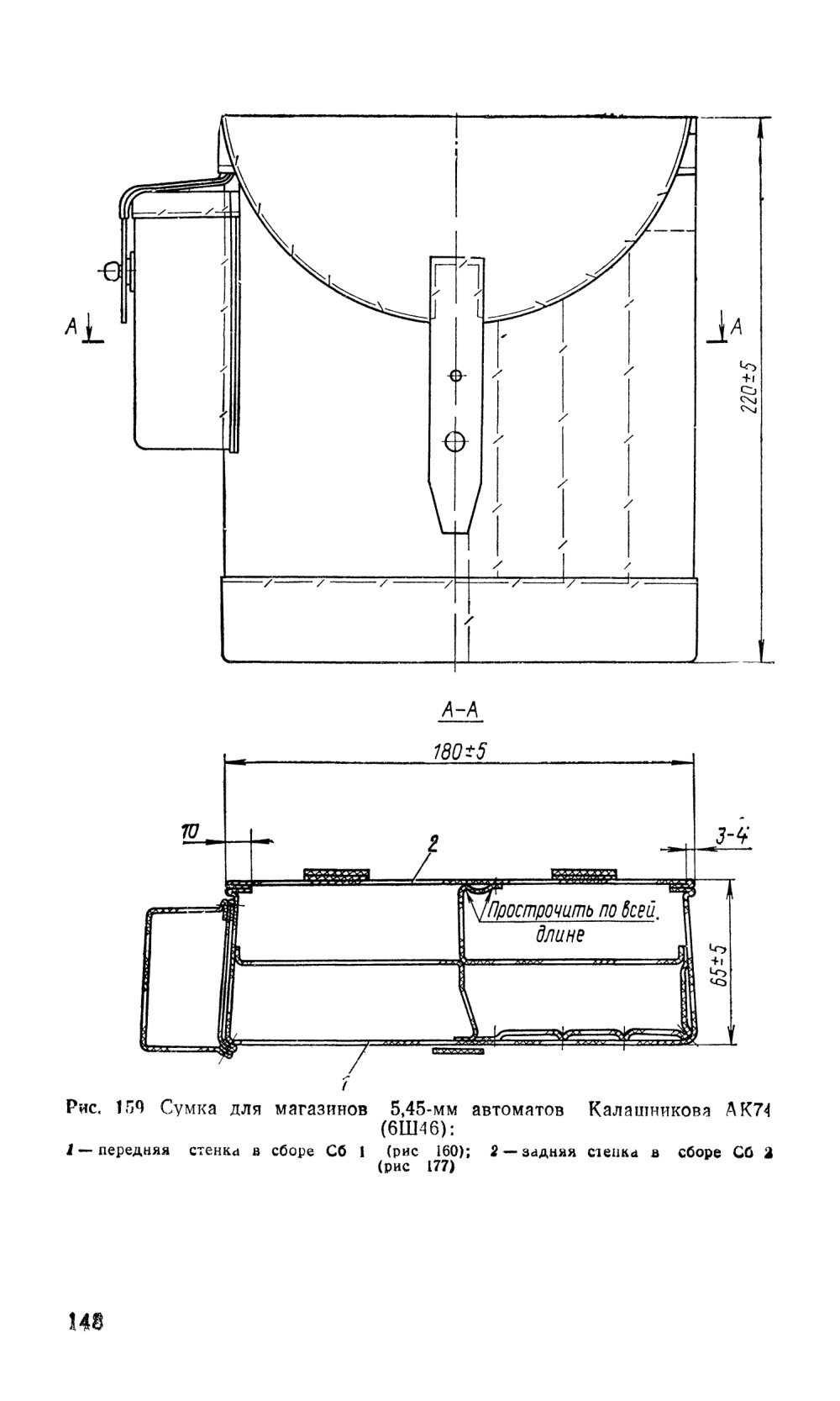

сумка для магазинов автомата АК.74 (6Ш46), рис. 159;

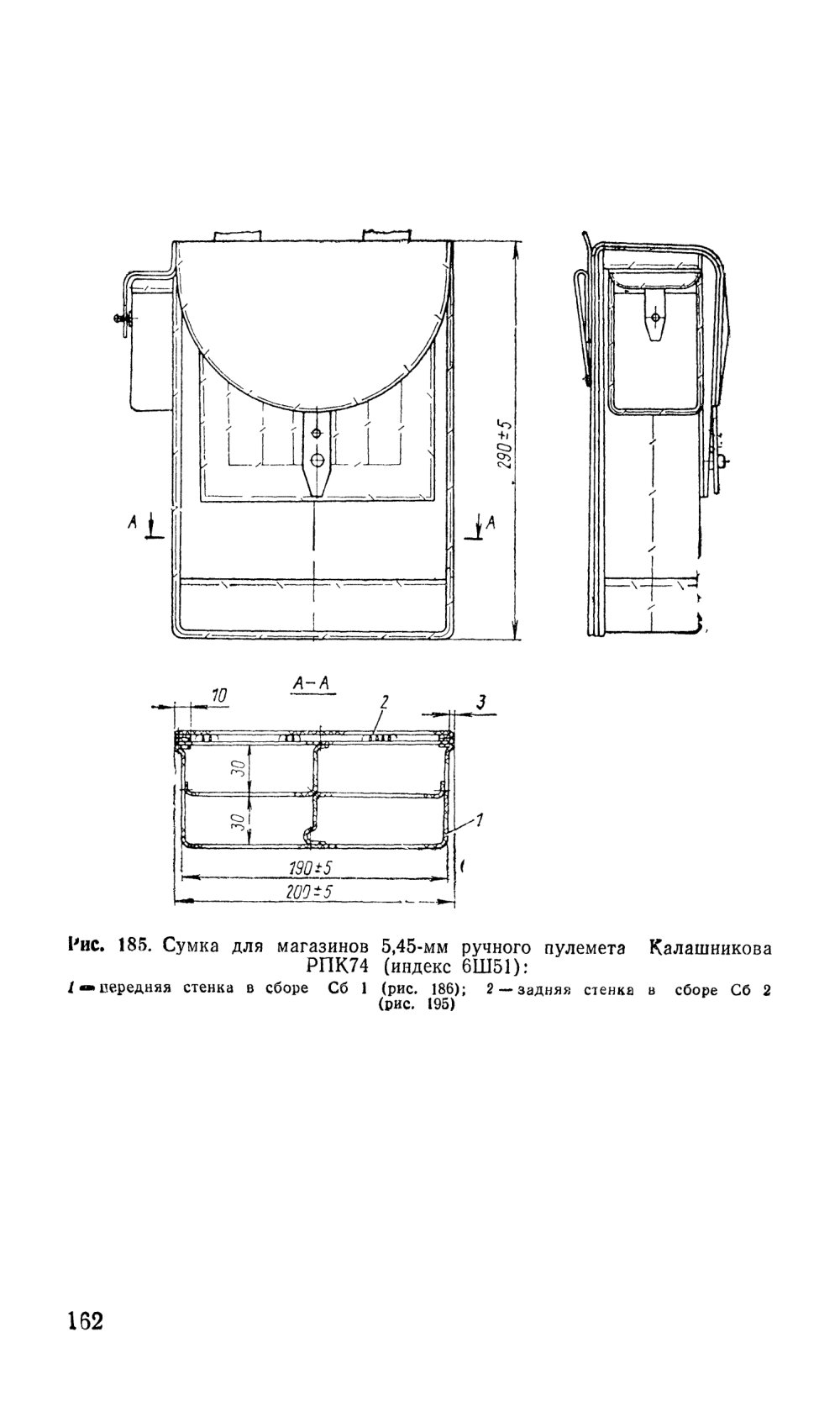

сумка для магазинов пулемета РПК74 (6Ш51), рис. 185;

чехол для автомата АКС74 (6ШI21), рис. 207;

чехол для автомата АКС74У (6Ш64), рис. 214;

чехол для ручных пулеметов Калашникова со складывающимся прикладом РПКС74 (6Ш22), рис. 223.

2. Материалы.

Парусина брезентовая льняная техническая суровая с комбинированной пропиткой № 1, арт. 11102 ГОСТ 15530—76

Заменитель. Парусина полульняная суровая с комбинированной пропиткой № 1 и 2, арт. 11204 ГОСТ 15530—76.

Полотно плащевое гладкокрашеное с пропиткой ВО, арт 3104 ГОСТ 7297—75.

Войлок грубошерстный ГОСТ 6418—81.

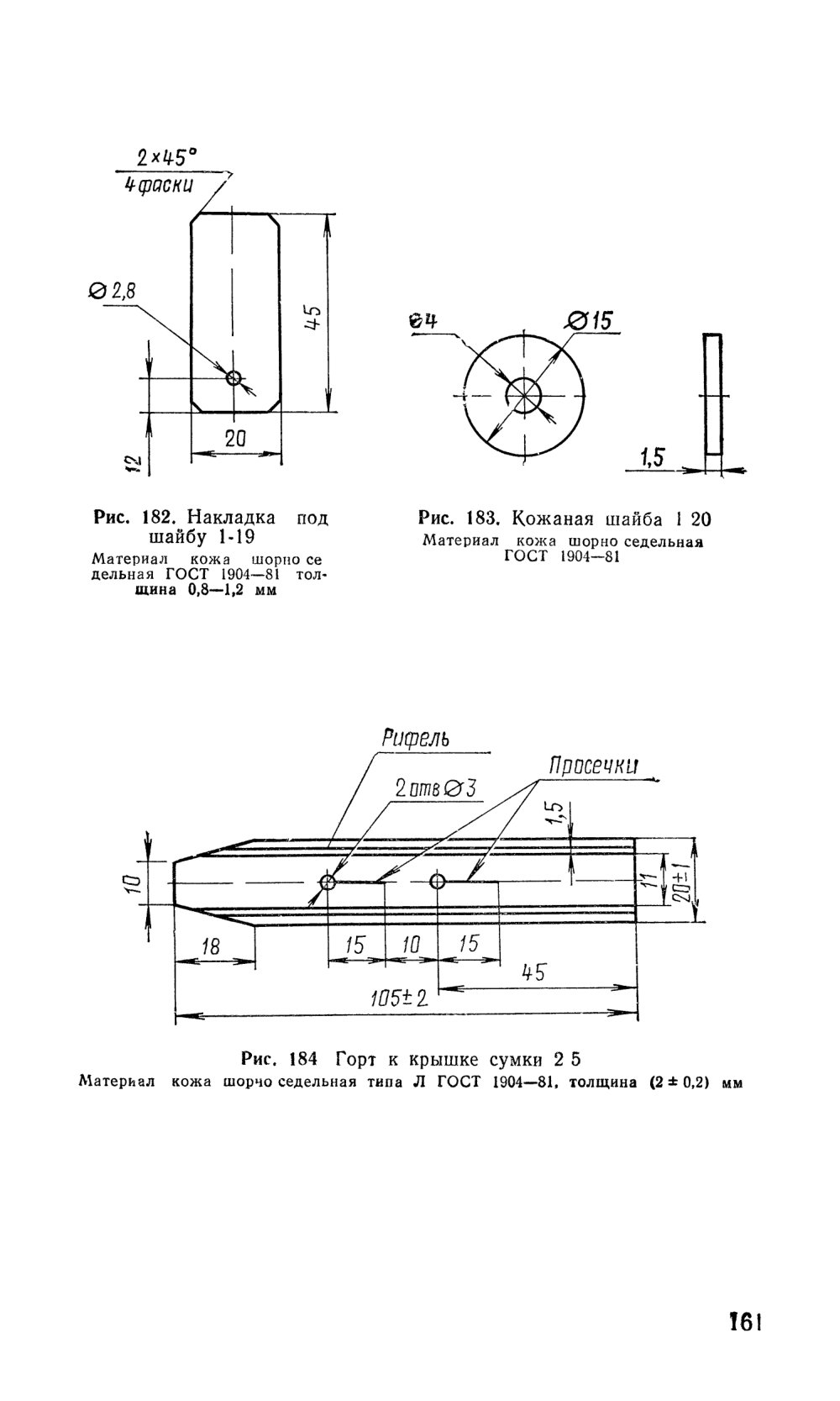

Кожа шорно-седельная ГОСТ 1904—81.

Лента полульняная завязочная цвета хаки 15 мм ОСТ 17-148—72.

Лента ременная тяжелая ЛРТ двухслойная с наполнением защитного цвета ГОСТ 16996—71.

Нитки швейные хлопчатобумажные цвета хаки № 0 ГОСТ 6309—80.

Тесьма ТРТ защитного цвета, 2-й сорт, арт. 63-Т МРТУ 17-386—67.

3. Детали из парусины, полотна и ленты сшивать нитками с шагом строчки 2—3 мм.

Швы должны быть без пропусков с одинаковым натягом обеих ниток; концы швов закреплять обратной строчкой.

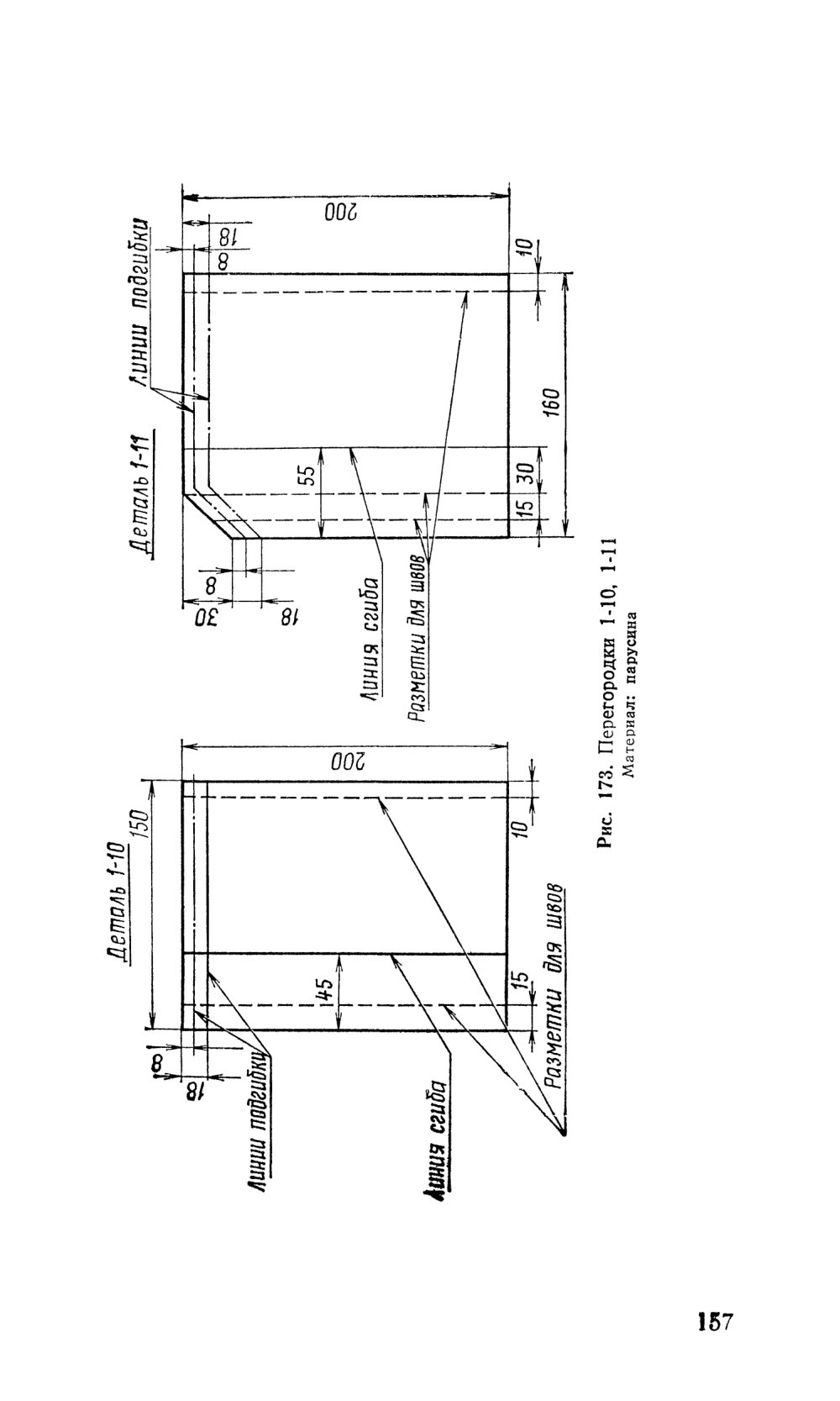

Пунктирами на рисунках показаны положения швов; размеры до пунктиров даны для подгибки швов.

4. Части сумок и чехлов разрешается изготовлять из одного полотнища с учетом раскроя их составных частей.

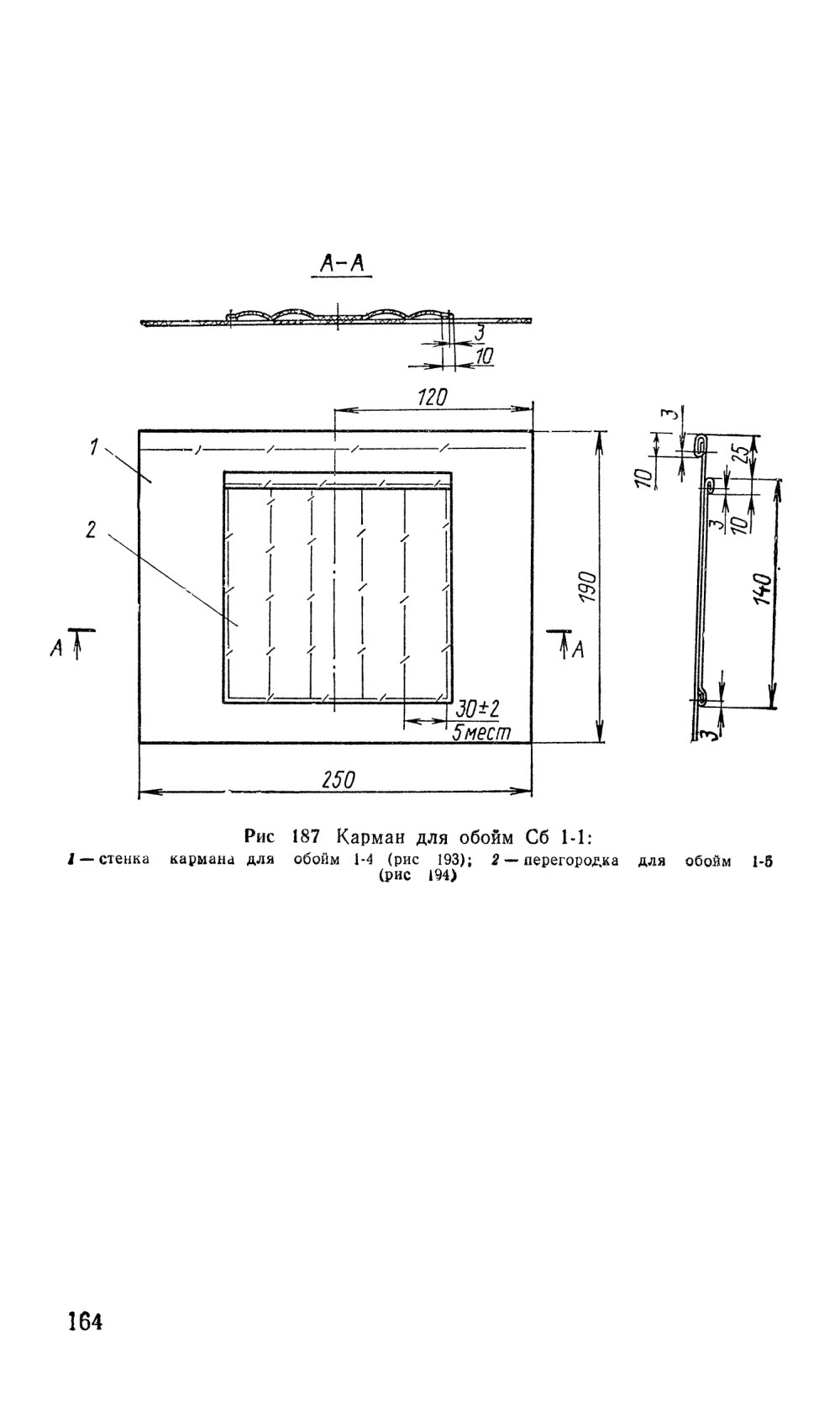

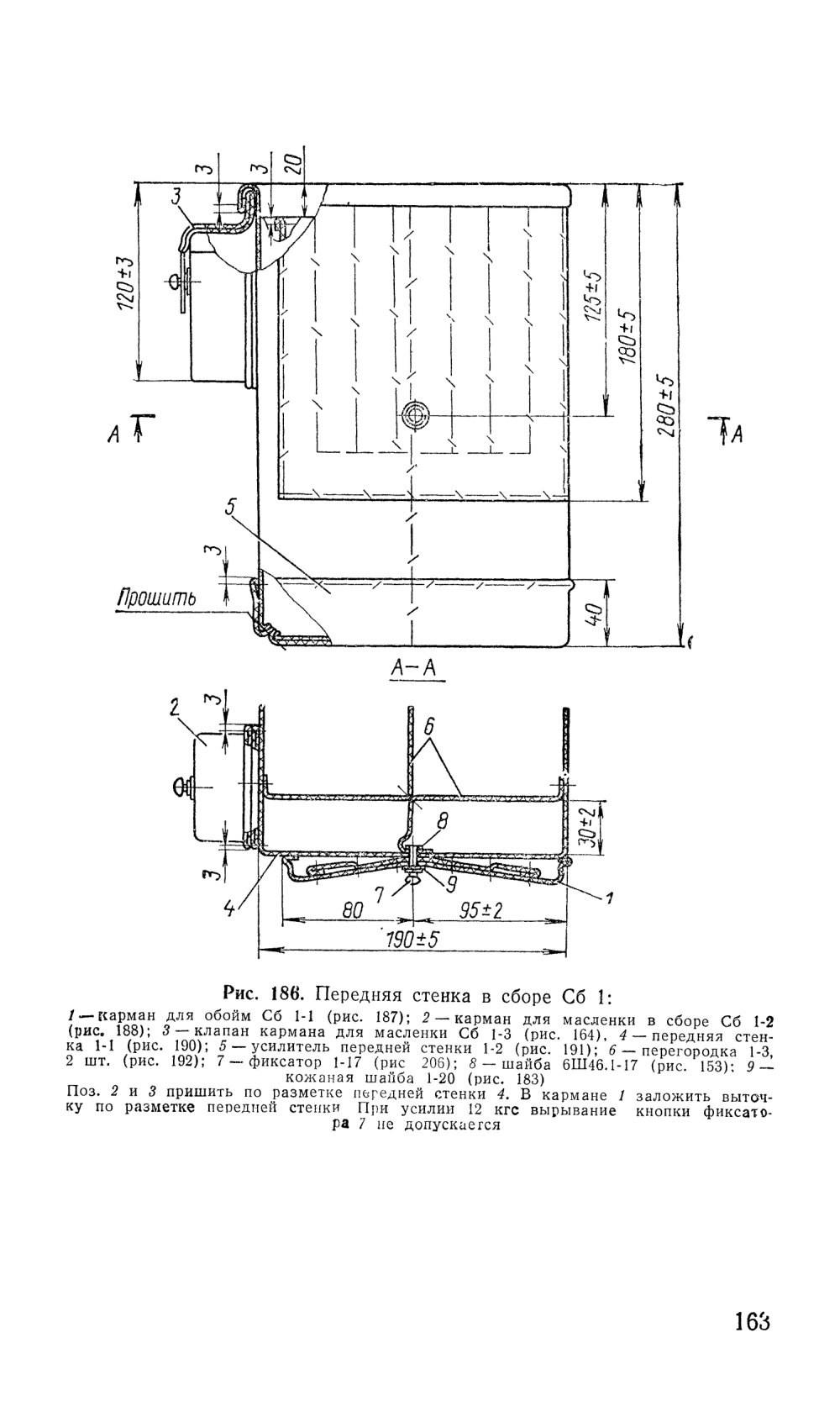

Рис 187 Карман для обойм Сб 1-1

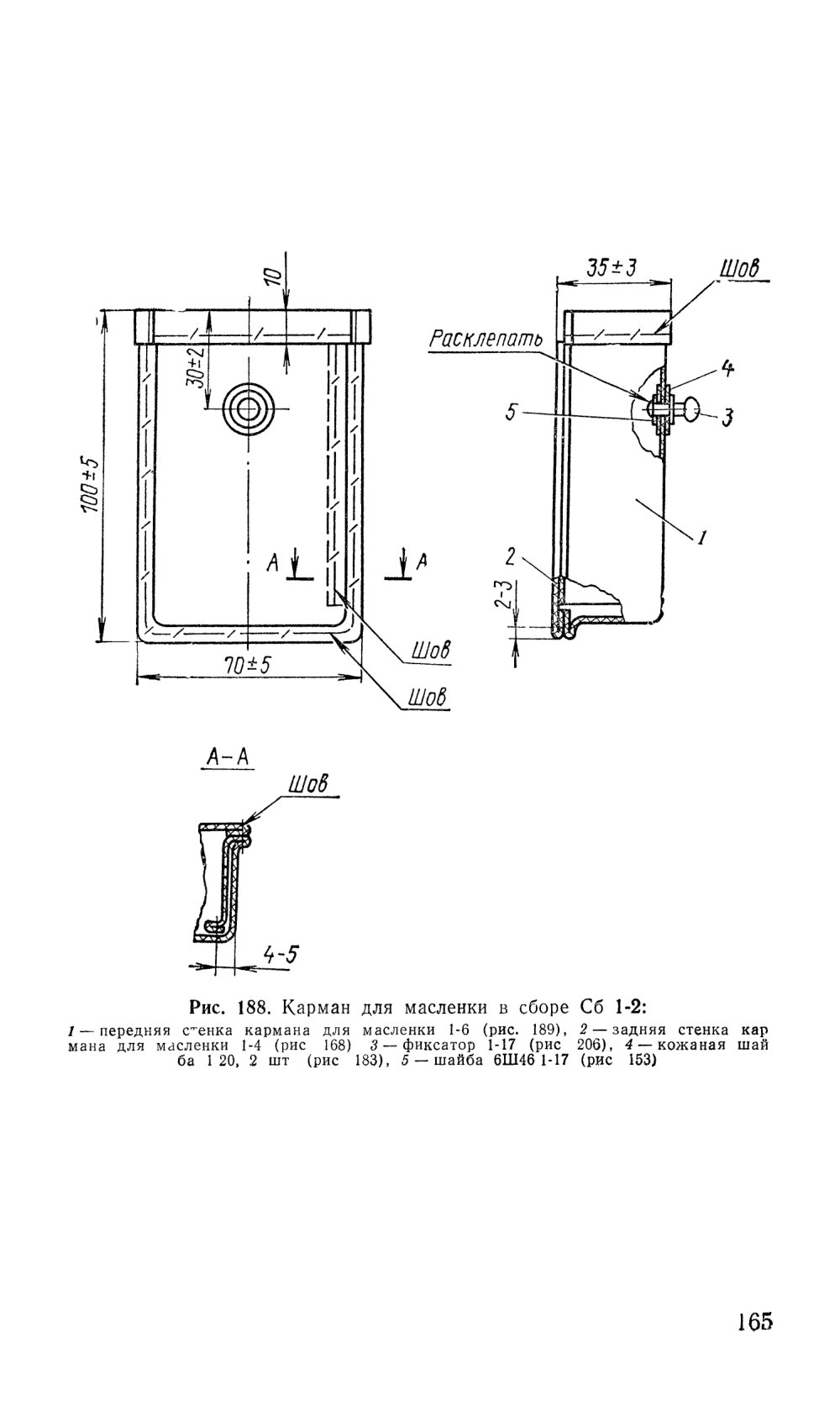

Рис 188 Карман для маслёнки в сборе Сб 1-2
