5,45-мм АК74, АКС74, АКС74У, РПК74 и РПКС74. Руководство по среднему ремонту (1988 год) - часть 6

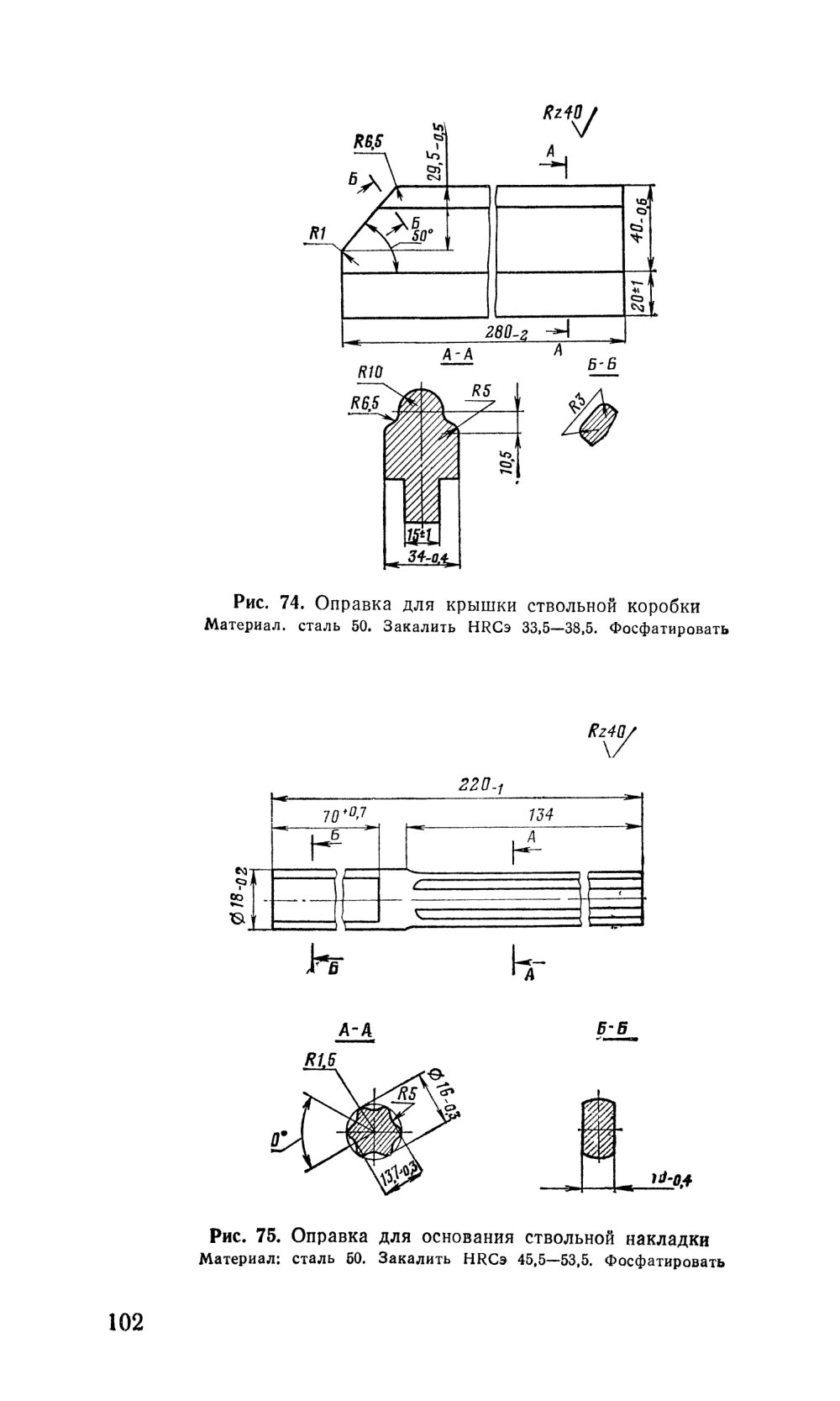

Рис. 74. Оправка для крышки ствольной коробки Материал, сталь 50. Закалить HRCэ 33,5—38,5. Фосфатировать

Рис. 75. Оправка для основания ствольной накладки Материал: сталь 50. Закалить HRCэ 45,5—53,5. Фосфатировать

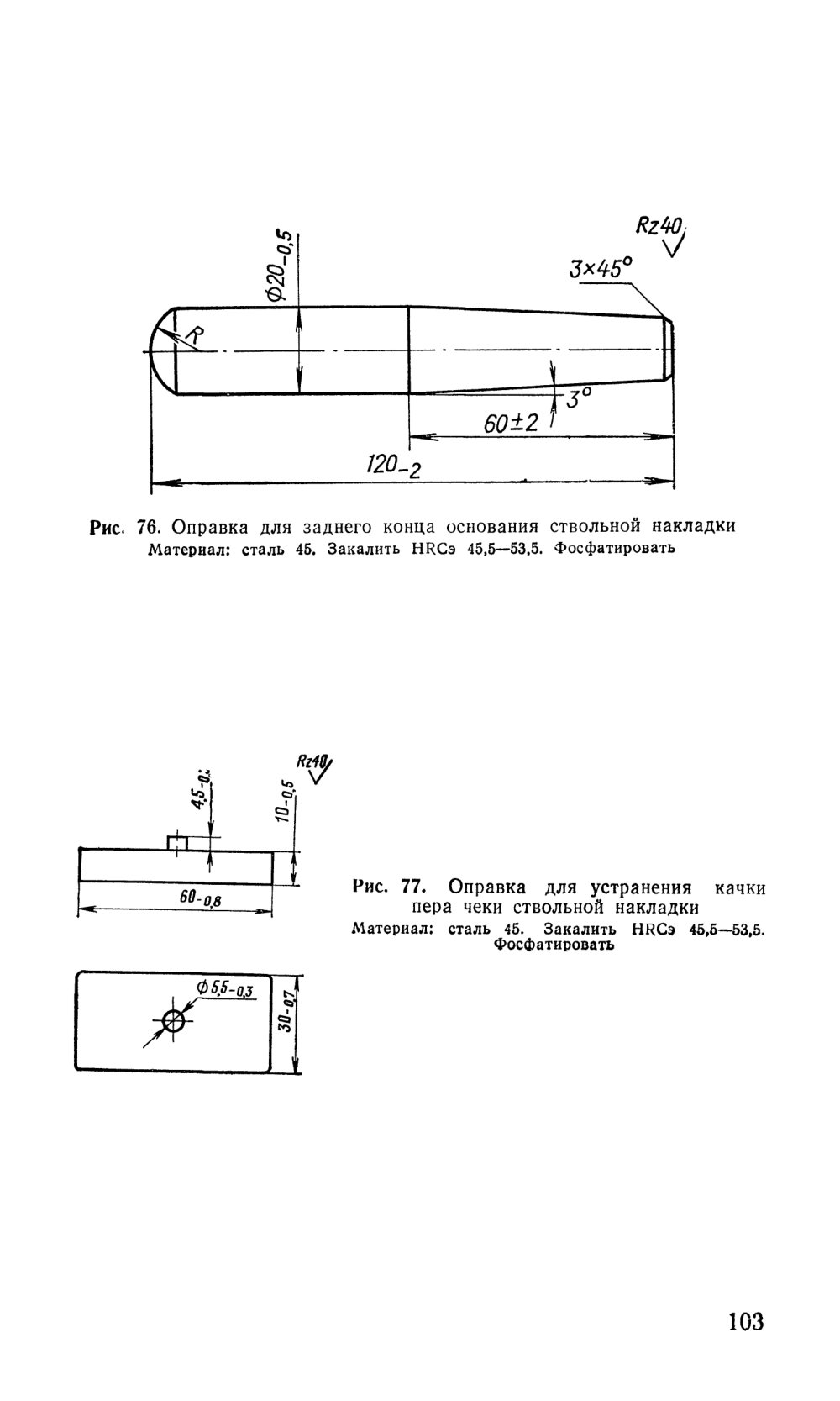

Рис. 76. Оправка для заднего конца основания ствольной накладки Материал: сталь 45. Закалить HRCэ 45,5—53.5. Фосфатировать

Рис. 77. Оправка для устранения качки пера чеки ствольной накладки Материал: сталь 45. Закалить НRСэ 45,5—53,5. Фосфатировать

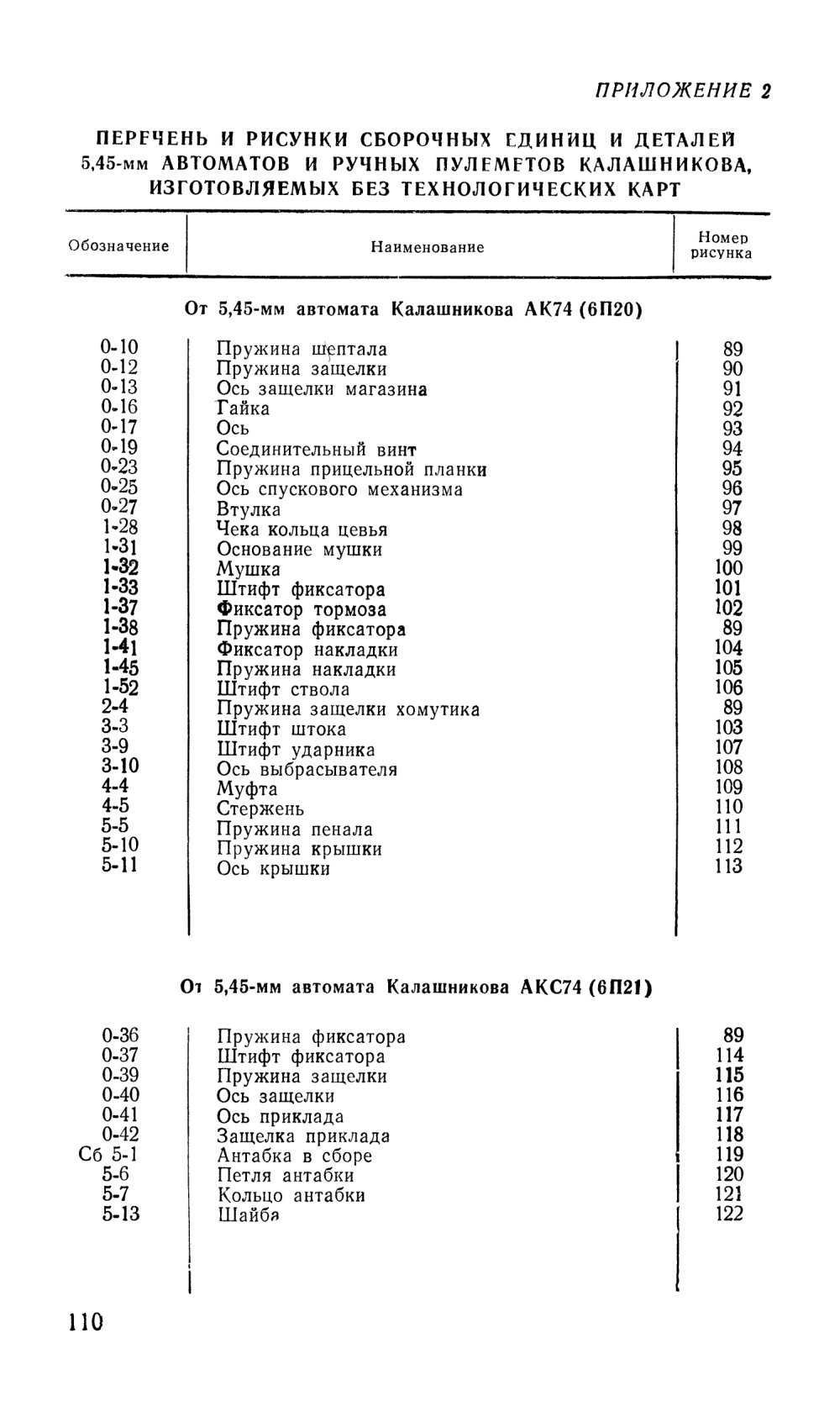

ПРИЛОЖЕНИЕ 2

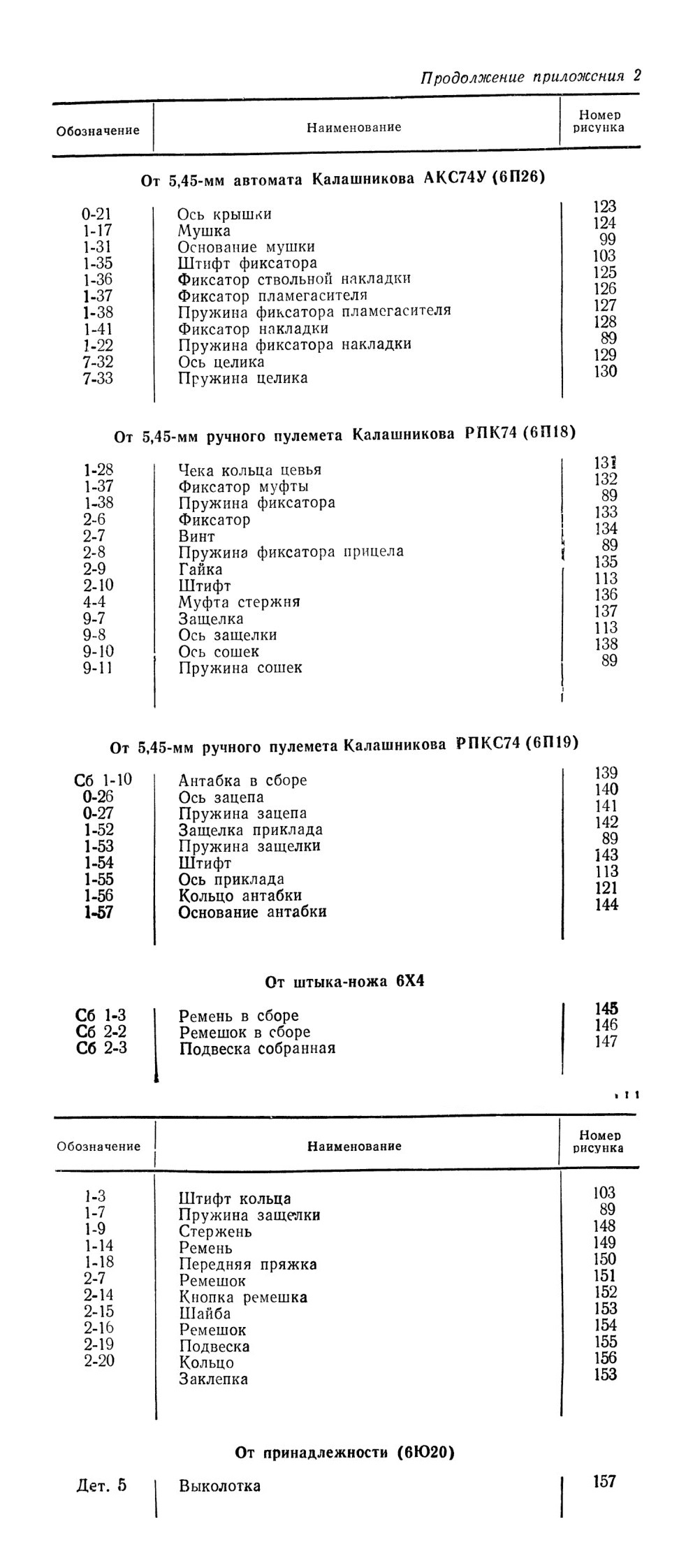

ПЕРЕЧЕНЬ И РИСУНКИ СБОРОЧНЫХ ЕДИНИЦ И ДЕТАЛЕЙ 5.45-мм АВТОМАТОВ И РУЧНЫХ ПУЛЕМЁТОВ КАЛАШНИКОВА, ИЗГОТОВЛЯЕМЫХ БЕЗ ТЕХНОЛОГИЧЕСКИХ КАРТ

От 5,45-мм автомата Калашникова АКС74У (6П26)

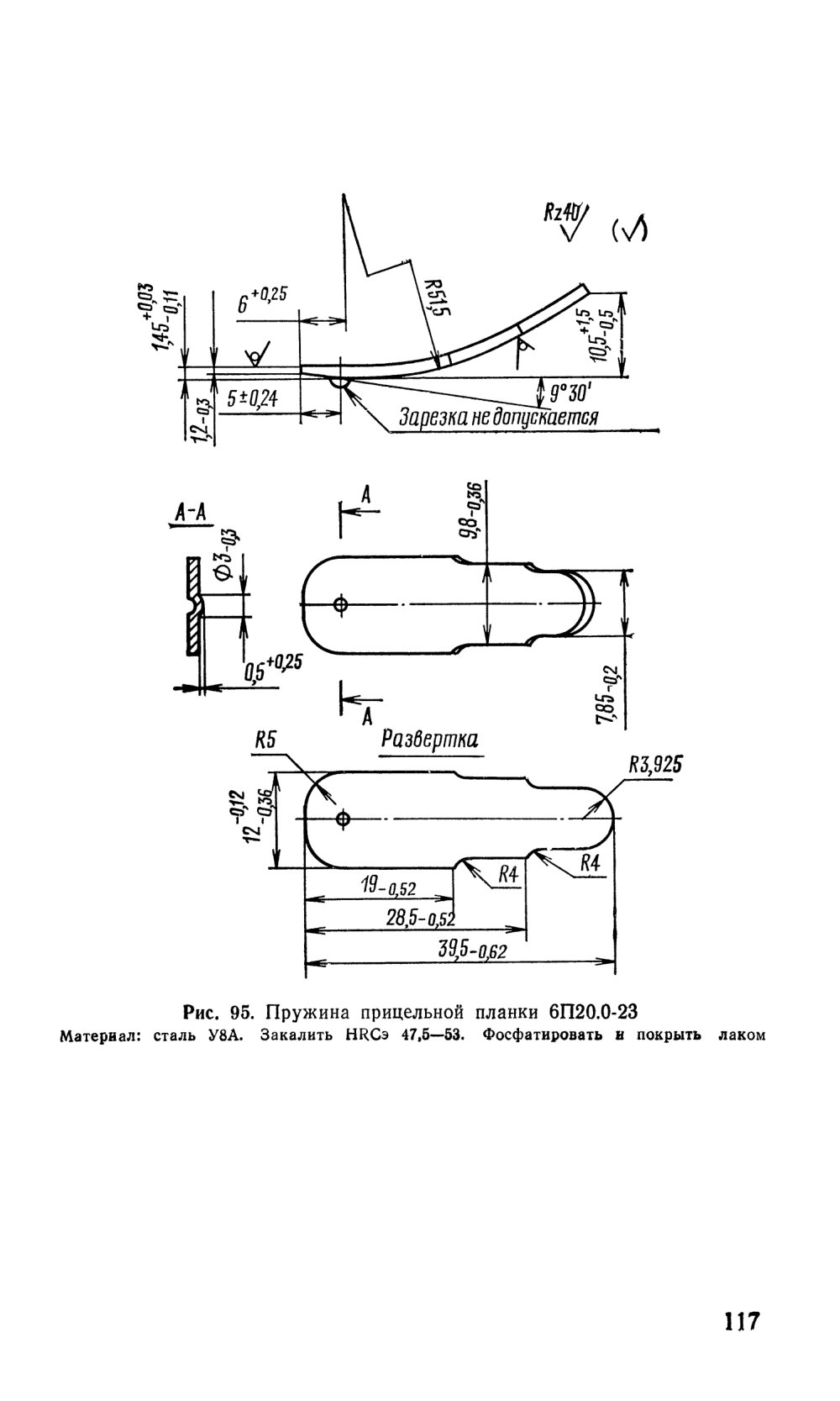

Рис. 95. Пружина прицельной планки 6П20.0-23 Материал: сталь У8А. Закалить HRCэ 47,5—53. Фосфатировать и покрыть лаком

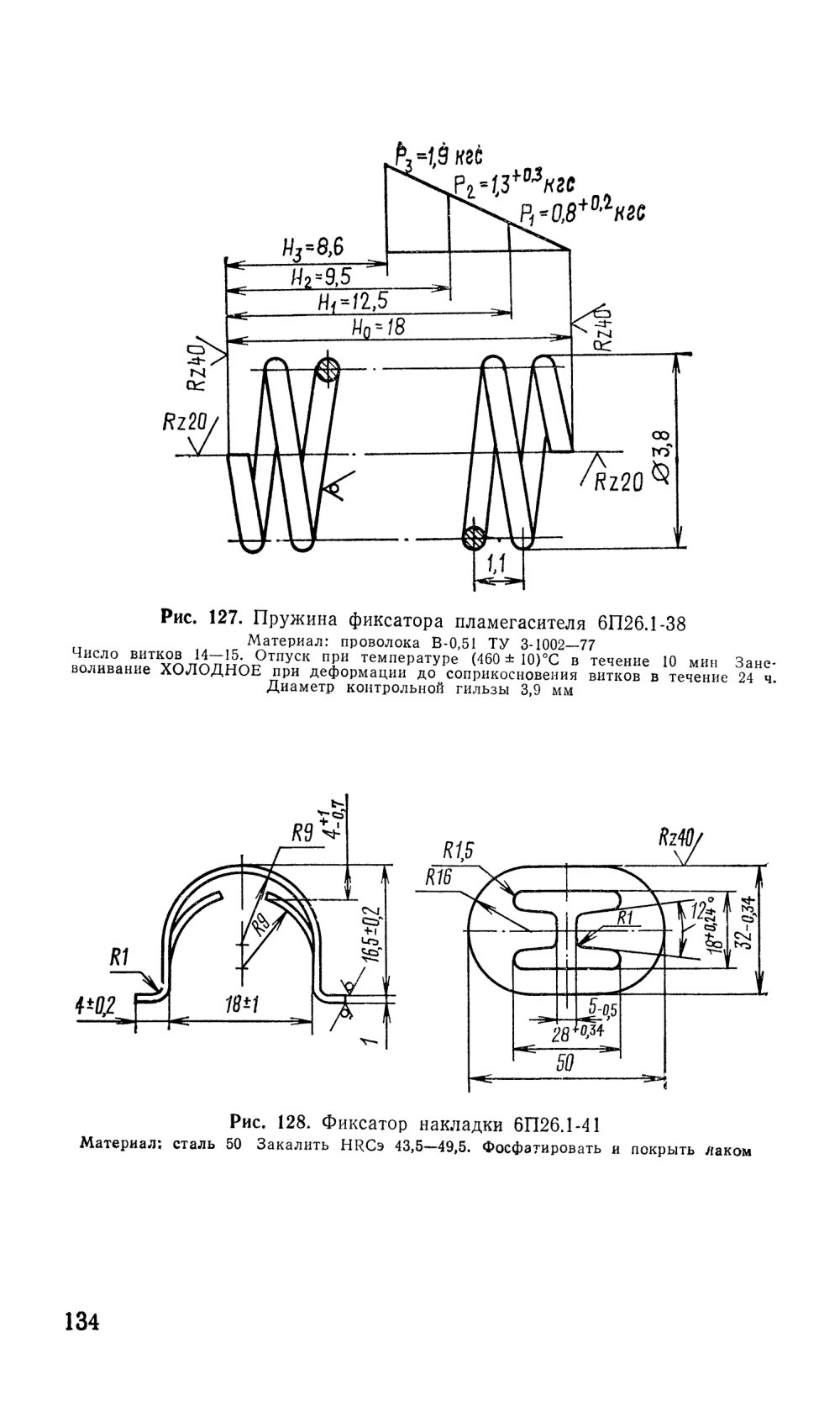

Рис. 127. Пружина фиксатора пламегасителя 6П26.1-38

Рис. 128. Фиксатор накладки 6П26.1-41 Материал; сталь 50 Закалить HRCэ 43,5—49,5. Фосфатировать и покрыть лаком
