5,45-мм АК74, АКС74, АКС74У, РПК74 и РПКС74. Руководство по среднему ремонту (1988 год) - часть 4

8. РЕМОНТ СТВОЛЬНОЙ КОРОБКИ

8.1. Качка ствола, сухаря, вкладыша или затыльника

См. Общее руководство, ч. 3.

При качке деталей отправить изделие в капитальный ремонт.

8.2. Качка приклада

См. Общее руководство, ч. 3 и подразд. 11.7 настоящего Руководства.

8.3. Качка предохранительной скобы

Качка предохранительной скобы в соединении со ствольной коробкой не допускается, выжимание масла вокруг заклепок допускается.

При качке разобрать ударно-спусковой механизм и отделить переводчик от ствольной коробки, подтянуть ослабленные заклепки, поставить переводчик и собрать ударно-спусковой механизм

После устранения качки предохранительной скобы проверить удержание переводчика на ограничителе, как указано в подразд. 10.3.

8.4. Затруднительное отделение и присоединение крышки ствольной коробки

При нажатии пальцем руки на выступ пятки направляющей 1 (рис. 4) возвратной пружины она должна свободно перемещаться по пазу ствольной коробки.

Присоединение крышки ствольной коробки должно производиться нажимом руки на заднюю часть крышки ствольной коробки вперед и вниз

При затруднительном отделении или присоединении крышки ствольной коробки выправить ее на оправке (приложение 1, подп. 2 14), приподнятый металл у краев забоин зачистить напильником заподлицо.

Погнутые детали возвратного механизма выправить.

8.5. Выпадание крышки ствольной коробки

Крышка 14 (рис. 1—3) ствольной коробки не должна отделяться от ствольной коробки без нажатия на выступ пятки направляющей 1 (рис. 4) возвратной пружины.

При выпадании крышки ствольной коробки заменить негодные возвратную пружину 3, направляющую 1 возвратной пружины и стержень 2.
Отломанные направляющие выступы пятки направляющей 1 возвратной пружины опилить на 1 —1,5 мм, наплавить их электродом Э50-3 и обработать по рис. 34.

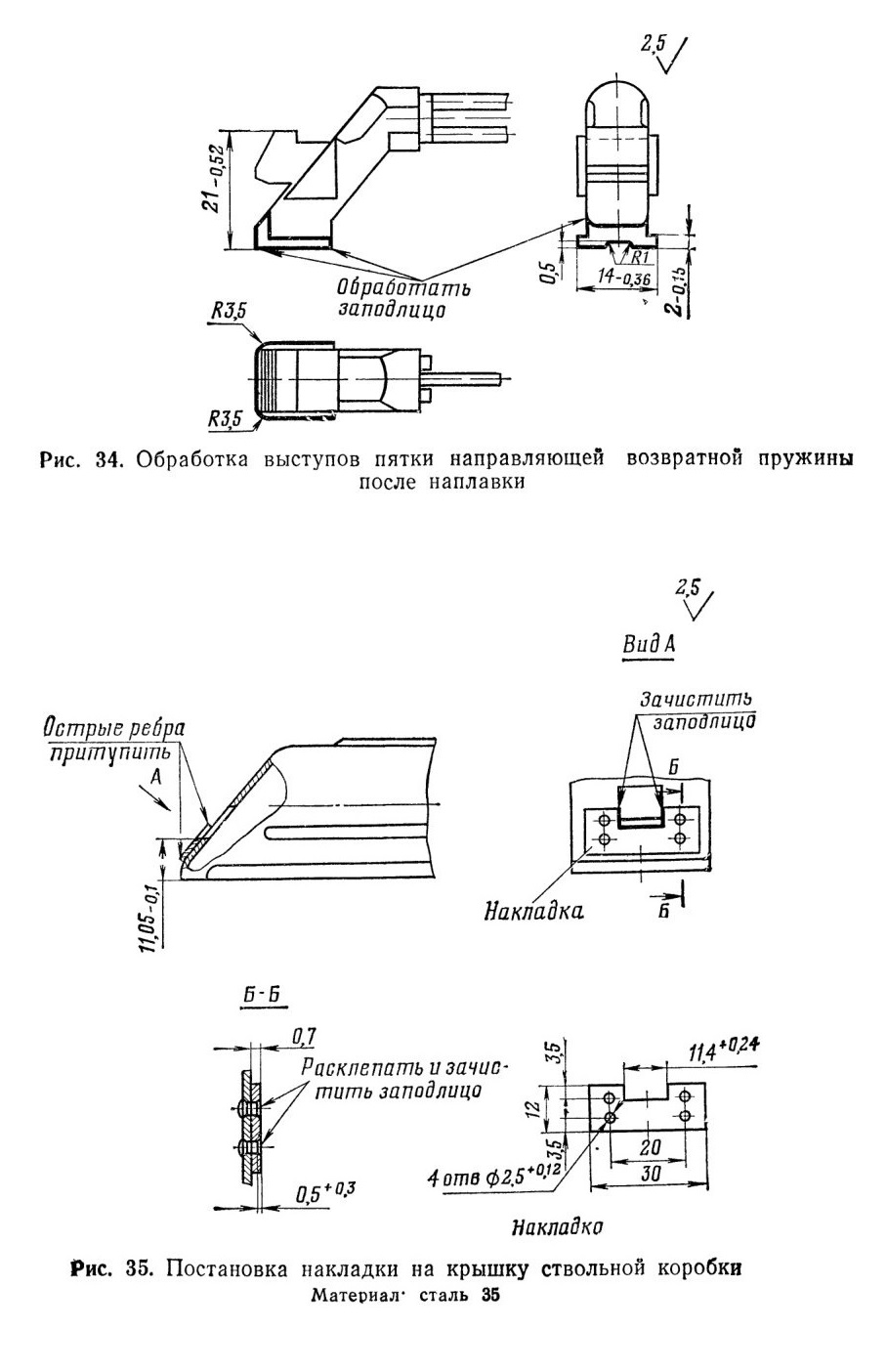

Рис. 34. Обработка выступов пятки направляющей возвратной пружины после наплавки

8.6. Трещины в крышке ствольной коробки

При наличии трещины в крышке 14 (рис. 1—3) просверлить в конце трещины отверстие диаметром 1,5—2 мм и допустить к эксплуатации крышку ствольной коробки без заварки.

При невозможности устранить неисправность указанным способом заменить крышку ствольной коробки, как указано в подразд 56 и 5.7.

При наличии трещин у окна для пятки направляющей возвратной пружины поставить накладку толщиной 0,7 мм с наружной стороны крышки ствольной коробки на четыре заклепки по рис. 35.

8.7. Чека ствольной накладки не удерживается в закрытом положении

Чека 18 (рис 1 и 3) ствольной накладки должна надежно удерживаться в выемке прицельной колодки 17 и поворачиваться усилием руки или с помощью пенала; самоповора-чивание при стрельбе не допускается.

При изгибе пера чеки поставить перо чеки вертикально вверх и отогнуть перо в сторону прицельной колодки. При качке пера чеки расклепать головку пера чеки на оправке (приложение 1, подп. 2 17) до устранения качки. При необходимости заменить чеку ствольной накладки с пером чеки, как указано в подразд 5.22.

8.8. Качка ствольной накладки на основании ствольной накладки

Продольная и поперечная качки ствольной накладки 20 (рис. 1—3) на основании 23 ствольной накладки не допускаются.

При качке ствольной накладки обжать кольца основания ствольной накладки или заменить осевший фиксатор 19 накладки.

8.9. Продольные трещины в основании ствольной накладки

Продольные трещины на переднем конце основания 23 (рис. 1—3) накладки не допускаются. Трещины в средней части основания допускаются.

При недопустимых трещинах заменить ствольную накладку 21, как указано в подразд. 5.17.

8.10. Качка ствольной накладки в сборе на ствольной коробке со стволом

Вертикальная качка заднего конца ствольной накладки 21 (рис 1 и 3) в сборе при запертой чеке 18 ствольной накладки не допускается

Качка переднего конца не проверяется.

При качке выправить цилиндрический канал основания 23 ствольной накладки сзади на конической оправке (приложение 1, подп. 2.16).

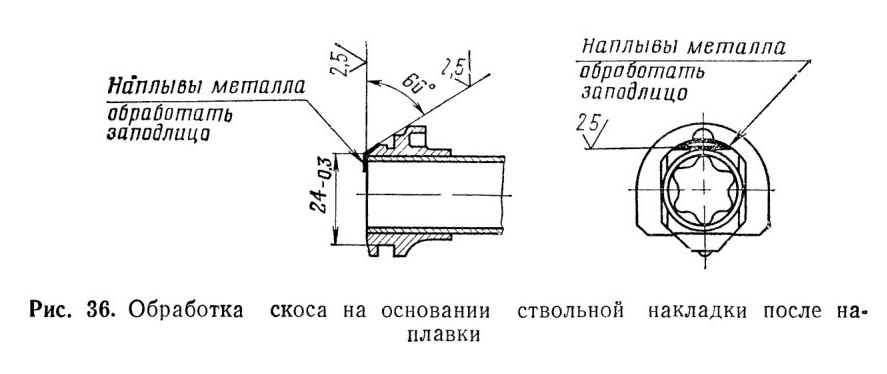

При необходимости наплавить па изношенный скос заднего конца основания ствольной накладки слой металла электродом Э38-2, обработать по рис. 36 и подогнать ствольную накладку в сборе по месту без качки по рис. 22.

8.11. Затруднительное отделение и присоединение ствольной накладки в сборе

При повернутом вверх пере чеки 18 (рис. 1 и 3) ствольной накладки ствольная накладка должна от усилия руки отделяться от изделия и присоединяться к нему.

При изгибе переднего конца основания 23 ствольной накладки выправить его на оправке (приложение 1, подп 2.15).

8.12. Продольное перемещение цевья

Продольное перемещение закрепленного цевья 38 (рис. 1—3) на ствольной коробке со стволом допускается не более 0,5 мм.

При продольном перемещении цевья более 0,5 мм приготовить замазку на клее СФЖ-309, нанести слой ее на передний торец цевья; после высыхания замазки подогнать цевье по месту без качки.

При необходимости заменить цевье, как указано в подразд. 5.20.

8.13. Затруднительное отделение и присоединение цевья

Отделение и присоединение цевья 38 (рис. 1—3) к ствольной коробке со стволом должно быть свободным от усилия руки.

При больших усилиях выправить погнутые борта кольца 37 цевья, выправить погнутый флажок чеки 22 кольца цевья.

При необходимости заменить чеку кольца цевья, как указано в подразд. 5.21.

8.14. Горизонтальная и вертикальная качки заднего конца цевья

Горизонтальная и вертикальная качки заднего конца цевья 38 (рис. 1—3) допускаются не более 0,3 мм.

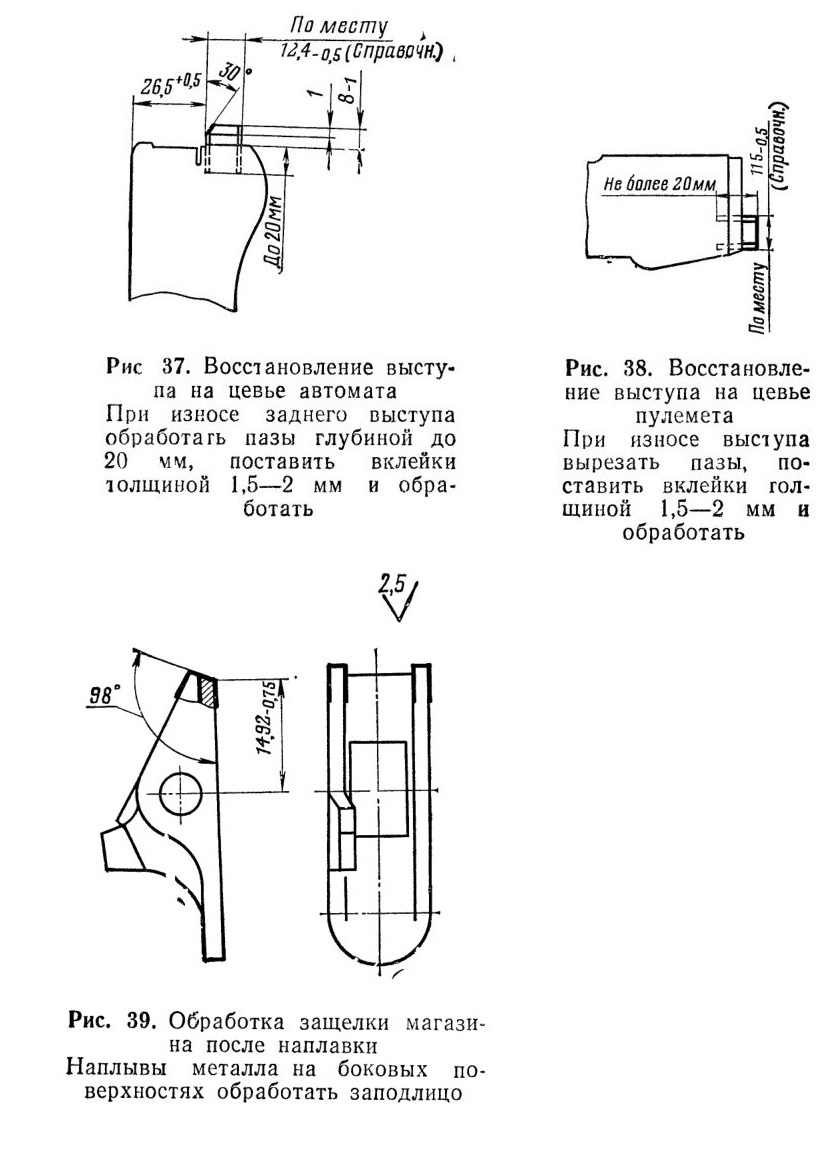

При недопустимой качке отделить от цевья пружину, подготовить цевье для постановки вклеек, поставить вклейки и обработать по рис. 37 и 38.

При необходимости заменить цевье, как указано в под-разд. 5.20.

8.15. Качка рукоятки в соединении со ствольной коробкой

Качка рукоятки 49 (рис. 1—3) в соединении со ствольной коробкой не допускается.

При качке рукоятки довинтить до отказа соединительный винт 50 и развальцевать его конец.

8.16. Излом рукоятки

Заменить рукоятку 49 (рис. 1—3), как указано в под-разд 5.14.

8.17. Выпадание магазина из ствольной коробки

Магазин должен свободно вставляться в ствольную коробку, при этом защелка 42 (рис. 1—3) магазина под действием пружины 44 должна заскакивать за опорный выступ магазина без нажатия на нее рукой и удерживать магазин от выпадания.

Магазин должен отделяться от ствольной коробки только при отжатии защелки вперед.

При выпадании магазина заменить негодную пружину 44 защелки, как указано в подразд. 5.5.

При скруглении верхнего торца защелки магазина зачистить верхний торец защелки магазина под углом 98° по рис. 39.

После зачистки закрепить защелку на ствольной коробке временной осью (приложение 1, подп. 2.1) и проверить выступание верхнего конца защелки за заднюю стенку окна иод магазин в ствольной коробке (размер Ж на рис. 9); при выступании менее 0,5 мм опилить ограничитель защелки по плоскости И.

После подгонки защелки проверить вертикальную качку магазина в ствольной коробке. Для этого поджать магазин до отказа вверх и чертилкой по нижнему срезу ствольной коробки нанести на магазине риску, затем оттянуть магазин до отказа вниз и нанести вторую риску (риски на магазине наносить у защелки). Вертикальная качка магазина, определяемая по расстоянию между рисками, должна быть не более 0,5 мм.

Если вертикальная качка магазина не превышает 0,5 мм, закрепить защелку магазина на ствольной коробке осью, а концы оси развальцевать и проверить подачу учебных патро-нов из магазина в патронник.

Если вертикальная качка магазина более 0,5 мм, заменить защелку магазина, как указано в подразд. 5.5.

Если вертикальная качка магазина более 0,5 мм (в военное время), опилить верхний торец защелки на 1 —1,5 мм, наплавить на него слой металла электродом Э50-3, обработать по рис. 39 и подогнать защелку, как указано в подразд. 5.5.

Допускается вытянуть осадкой верхний край передней стенки защелки магазина и пригнать защелку, обеспечив вертикальную качку магазина на защелке не более 0,5 мм.

8.18. Вертикальная качка магазина на защелке

Вертикальная качка магазина на защелке 42 (рис. 1—3) магазина допускается, если происходит нормальная подача патронов.

При недопустимой качке магазина заменить защелку магазина, как указано в подразд 5.5.

9. РЕМОНТ ЗАТВОРНОЙ РАМЫ С ЗАТВОРОМ
9.1. Тугое перемещение затворной рамы с затвором

См. Общее руководство, ч. 3.

Забоины на трущихся поверхностях зачистить напильником.

Погнутую крышку 14 (рис. 1—3) ствольной коробки выправить на оправке (приложение 1, подп. 2.14). Погнутое основание 23 ствольной накладки выправить оправкой (приложение 1, подп. 2.15).

При трении рукоятки затворной рамы о крышку ствольной коробки зачистить напильником места трения на крышке ствольной коробки.

9.2. Недоход затворной рамы с затвором в крайнее заднее положение

См. Общее руководство, ч. 3.

При диаметральном зазоре более 0,2 мм у АК74, АКС74, РПК74, РПКС74 и 0,15 мм у АКС74У заменить шток 4 (рис. 23), как указано в подразд. 5.18.

Если и после замены штока затворная рама с затвором при выстреле полностью не будет отходить в заднее положение, отправить изделие в капитальный ремонт.

При качке штока более 6 мм у АК74, АКС74, РПК74, РПКС74 и 4 мм у АКС74У устранить ее путем подбора и постановки штифта 5 штока с повышенным размером диаметра.

При наличии в патроннике сколов хрома, следов ржавчины или раковин, вызывающих тугое извлечение гильз, отправить изделие в капитальный ремонт.

9.3. Недоход затворной рамы с затвором в переднее положение

См. Общее руководство, ч. 3.

Причины неисправностей и способы их устранения см. в подразд. 9.1.

Кроме того, происходит осадка или излом возвратной пружины 3 (рис. 4).

Негодную пружину заменить, как указано в подразд. 5.2.

9.4. Неподача очередного патрона в патронник ствола

См. Общее руководство, ч. 3.

Кроме того, при вертикальной качке магазина на защелке 42 (рис. 1—3) магазина более 0,5 мм заменить защелку, как указано в подразд. 5.5.

9.5. Поперечный разрыв гильз

При крытии непроходного калибра-шашки К-5 (приложение 1, подп. 2.8) затвором (определяется по наличию зазора между передней стенкой затворной рамы и ствольной коробкой с левой стороны) заменить затвор, как указано в под-разд. 5.4.

9.6. Неизвлечение или неотражение стреляной гильзы

См. Общее руководство, ч. 3.

При износе зацепа выбрасывателя 8 (рис. 5) непроходная сторона калибра К-7 размером 2 мм проходит под зацепом выбрасывателя; заменить выбрасыватель, как указано в подразд. 5.4.

При скруглении отражателя зачистить его по рис. 40; при размере А более 96 мм отправить изделие в капитальный ремонт.

10. РЕМОНТ УДАРНО-СПУСКОВОГО МЕХАНИЗМА
10.1. Курок не становится на боевой взвод

См. Общее руководство, ч. 3.

При скруглении боевого взвода курка 11 (рис. 1—3) зачистить его по плоскости Б по рис. 41, при скруглении фигурного выступа спускового крючка зачистить его по плоскости В по рис. 42.
Негодную пружину 48 (рис. 1—3) шептала заменить, как указано в п. 5.19.9.

10.2. Срыв курка с шептала или автоспуска

Произвести неполную разборку изделия. Поставить курок И (рис. 26) на боевой взвод, а переводчик 5 на автоматический огонь.

Нажать на головку курка вниз до отказа и резко отпустить ее, при этом срыв курка с шептала 6 не допускается.

Нажать на спусковой крючок 46, при этом курок должен стать на автоспуск. Не отпуская спусковой крючок, нажать на головку курка вниз до отказа и резко отпустить ее, при этом срыв курка с автоспуска 12 не допускается.

Причины неисправности.

10.2.1. Курок не становится на боевой взвод.

См. подразд. 10.1.

10.2.2. Скругление боевого взвода на курке и выступа на автоспуске.

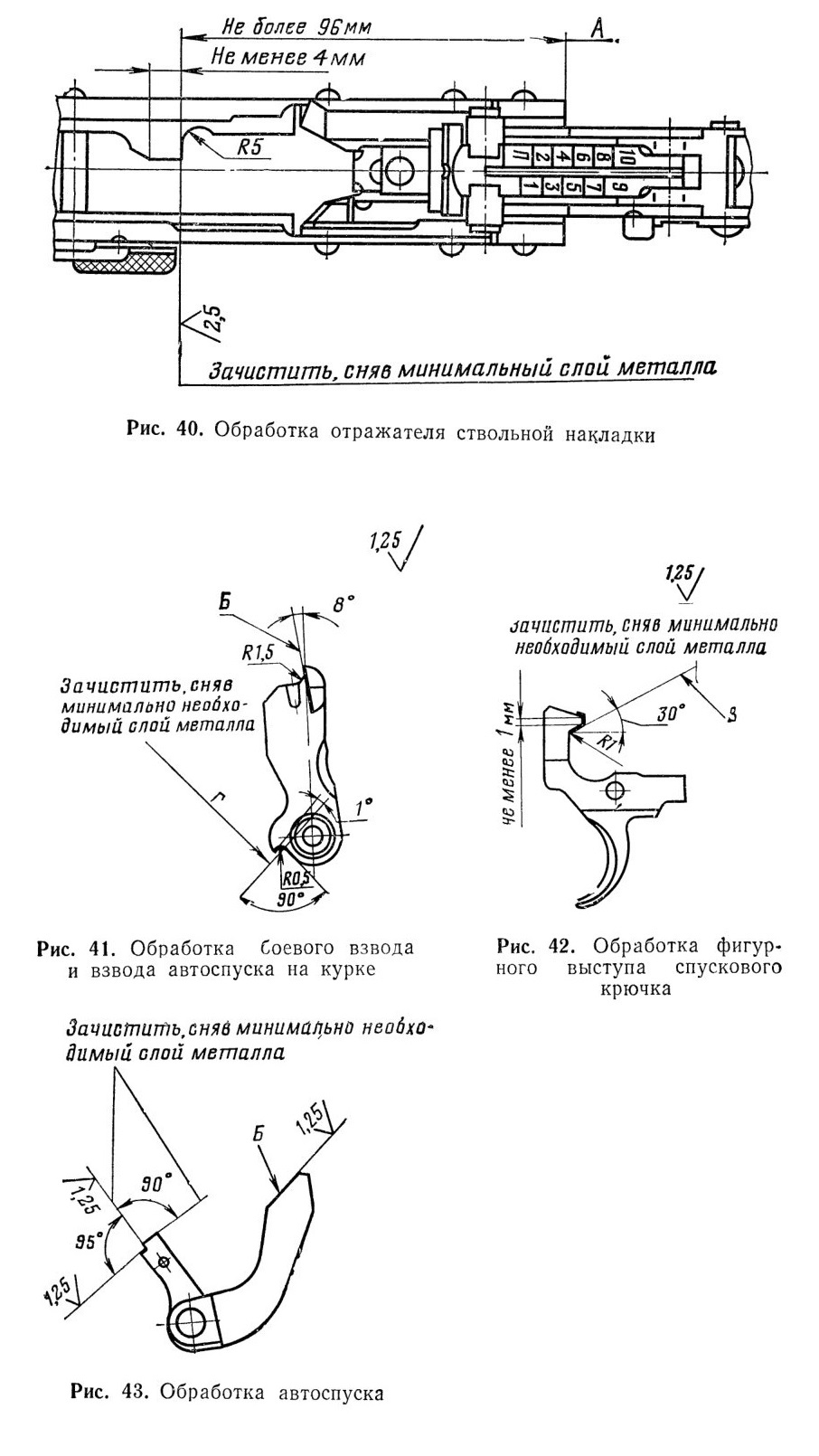

Обработать курок по плоскости Г по рис. 41 и автоспуек по рис. 43.

10.2.3. Осадка или излом пружины автоспуска

Заменить негодную пружину автоспуска 12 (рис. 26), как указано в п. 5.19.8.

10.3. Переводчик не удерживается в приданных положениях

См. Общее руководство, ч. 3.

Проскакивание переводчика 5 (рис. 26) через ограничитель предохранительной скобы не допускается; при проска-кивании переводчика выправить его.

Негодный переводчик заменить, как указано в п. 5.19.7.
10.4. Курок не становится на предохранитель

Поставить курок 11 (рис. 28) на боевой взвод, переводчик 5 в положение ПР и нажать на спусковой крючок 46; при этом спуск курка с боевого взвода не допускается.

При спуске курка заменить переводчик, как указано в п. 5.19.7.
10.5. Тугой или слабый спуск курка

При переводчике 5 (рис. 1—3), установленном на ОДИНОЧНЫЙ ОГОНЬ, спуск курка 11 должен происходить от усилия на хвост спускового крючка 46 в пределах 1,5—2,5 кгс.

При тугом спуске зачистить места затирания спускового крючка о стенки окна ствольной коробки.

При слабом спуске заменить боевую пружину 45, как указано в п. 5.19.4.

10.6. Курок не спускается с боевого взвода

Спуск курка И (рис. 1—3) с боевого взвода должен происходить при нажатии на спусковой крючок 46 при досланной до отказа вперед затворной раме 13 с затвором. Задевание курка за возвратную пружину не допускается.

При осадке или изломе боевой пружины 45 заменить ее, как указано в п. 5.19.4.

При изгибе направляющей 1 (рис. 4) или стержня 2 возвратной пружины выправить их.

10.7. Спусковой крючок не возвращается в исходное положение

См. Общее руководство, ч. 3.

При осадке или изломе боевой пружины 45 (рис. 1—3) заменить ее, как указано в п. 5.19.4.

10.8. Отсутствие автоматического огня при переводчике, поставленном на автоматический огонь

При движении затворной рамы 13 (рис. 1—3) с затвором назад при нажатом спусковом крючке 46 и переводчике 5, поставленном на АВТОМАТИЧЕСКИЙ ОГОНЬ, курок 11 должен зацепляться взводом автоспуска за шептало 6 автоспуска и не должен зацепляться боевым взводом курка за шептало, а при недоходе затворной рамы до крайнего переднего положения на 3—6 мм курок должен выйти из зацепления с автоспуском 12 и энергично ударить по ударнику.

Причины неисправности.

10.8.1. Износ или скругление взвода автоспуска курка или автоспуска, вызывающие неудержание курка на автоспуске.

Зачистить взвод автоспуска на курке по плоскости Г по рис. 41 или взвод на автоспуске (рис. 43), собрать и проверить, чтобы зацепление взвода на курке за автоспуск было на длине не менее 1 мм (размер А на рис. 25 и 26).

Кроме того, проверить прочность удержания курка автоспуском путем нажатия на курок сверху вниз и резкого его освобождения; при этом срыв курка с автоспуска не допускается.

Если невозможно устранить срыв курка с автоспуска зачисткой, заменить курок или автоспуск, как указано в пп. 5.19.5 и 5.19.3.

10.8.2. Изгиб рычага автоспуска, вызывающий трение рычага о стенки ствольной коробки и магазина.

Выправить рычаг автоспуска 12 (рис. 1—3), поставить его на место и проверить зазоры между автоспуском и стенкой ствольной коробки и между автоспуском и магазином, которые должны быть не менее 0,2 мм.
10.8.3. Осадка или излом пружины автоспуска.

Заменить пружину 12 автоспуска, как указано в п. 5.19.8.

10.8.4. Износ или смятие конца рычага автоспуска. Заменить автоспуск, как указано в п. 5.19.3.

После постановки нового автоспуска не должно нарушаться зацепление конца рычага автоспуска с выступом затворной рамы.

10.9. Самопроизвольная автоматическая стрельба или сдвоенные выстрелы при переводчике, поставленном на одиночный огонь

При движении затворной рамы 13 (рис. 1—3) с затвором назад при нажатом спусковом крючке 46 и переводчике 5, поставленном на ОДИНОЧНЫЙ ОГОНЬ, курок 11 должен зацепляться боевым взводом
за шептало 6 и удерживаться на нем до прекращения нажатия на спусковой крючок.

Причины неисправности.

10.9.1. Скругление или скрошенность боевого взвода курка или шептала.

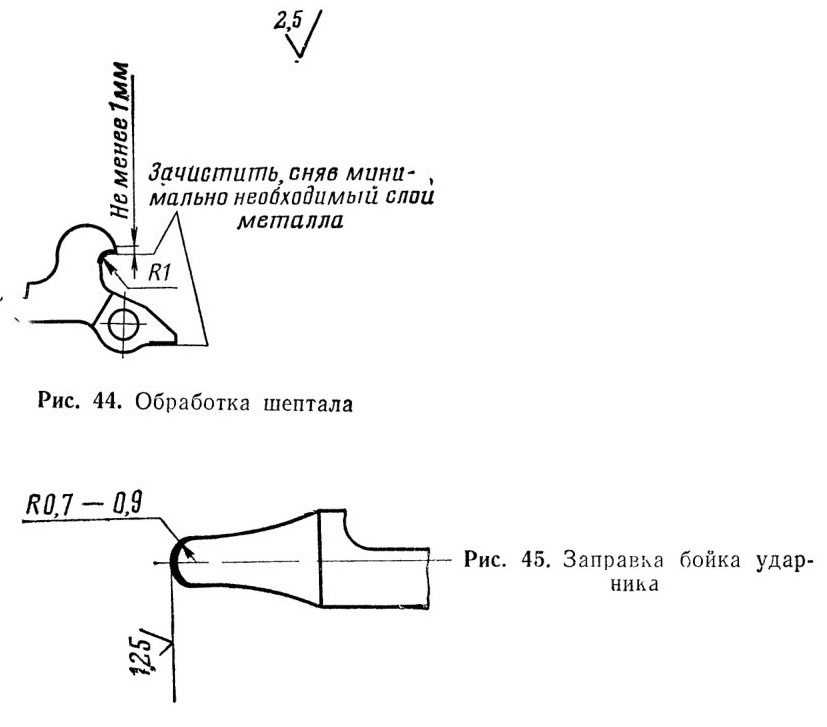

Отделить шептало и курок, зачистить боевой взвод курка по плоскости Б (рис. 41) или шептало по рис. 44.

После зачистки шептала должна быть обеспечена возможность постановки переводчика 5 (рис. 1—3) на ОДИНОЧНЫЙ ОГОНЬ.

10.9.2. Осадка или излом пружины шептала.

Поджатое (в задней части) книзу и затем отпущенное

шептало 6 под действием пружины 48 должно энергично возвращаться в исходное положение.

Заменить пружину шептала, как указано в п. 5.19.9.

10.9.3. Изгиб сектора переводчика.

Заменить переводчик, как указано в п. 5.19.7.

10.10. Осечки
Проверить выход бойка ударника 7 (рис. 8).

Поджать ударник так, чтобы его задний торец был заподлицо с задним торцом затвора 6, и проверить выход бойка над дном чашечки затвора калибром К-1 (приложение I, подп. 2.4).

При выходе бойка менее 1,4 мм или изломе его заменить ударник, как указано в п. 5.4.13.

При смятии бойка ударника заправить боек, сняв минимально необходимый слой металла, по рис. 45.
При осадке боевой пружины 45 (рис. 1—3) заменить ее, как указано в п. 5J9.4.

10.11. Выталкивание осей ударно-спускового механизма

Выталкивание влево осей 47 (рис. 1—3) ударно-спускового механизма выколоткой усилием руки не допускается.

При изломе пружины автоспуска 12 заменить пружину автоспуска, как указано в п. 5.19.8.

10.12. Замедлитель неэнергично возвращается в переднее положение

При нажатии на замедлитель 9 (рис. 1 и 3) и отведении его назад он должен свободно вращаться на своей оси. После прекращения нажатия на него он должен энергично возвращаться под действием пружины 9 замедлителя в переднее положение. При этом допускается касание основания замедлителя о пружину курка без затирания.

При осадке или изломе пружины замедлителя заменить ее.
10.13. Заклинивание защелки замедлителя

Защелка 8 (рис. 1 и 3) замедлителя должна свободно вращаться на оси 7. При заклинивании защелки заменить ось.

При постановке ось развальцевать так, чтобы было обеспечено свободное вращение защелки; при этом продольное перемещение оси допускается не более 0,3 мм.

11. РЕМОНТ ДЕРЕВЯННЫХ ПРИКЛАДОВ, ДЕРЕВЯННЫХ ЧАСТЕЙ СТВОЛЬНЫХ НАКЛАДОК, ЦЕВЬЯ И РУКОЯТКИ. ОСОБЕННОСТИ РЕМОНТА ПЛАСТМАССОВЫХ ЧАСТЕЙ

Устранение общих неисправностей деревянных деталей производить согласно Общему руководству (ч. 3).
Вклейки изготовлять для всех деревянных деталей из березовой фанерной плиты или березового бруска. Обработку вклеек и шпатлевку производить заподлицо с основной поверхностью.
Устройство прикладов показано на рис. 46, 47, пластмассового приклада — на рис. 48, приклада пулемета РПКС74 — на рис. 17, устройство цевья к автомату — на рис. 49, 50, а ствольных накладок и цевья — на рис. 1—3.

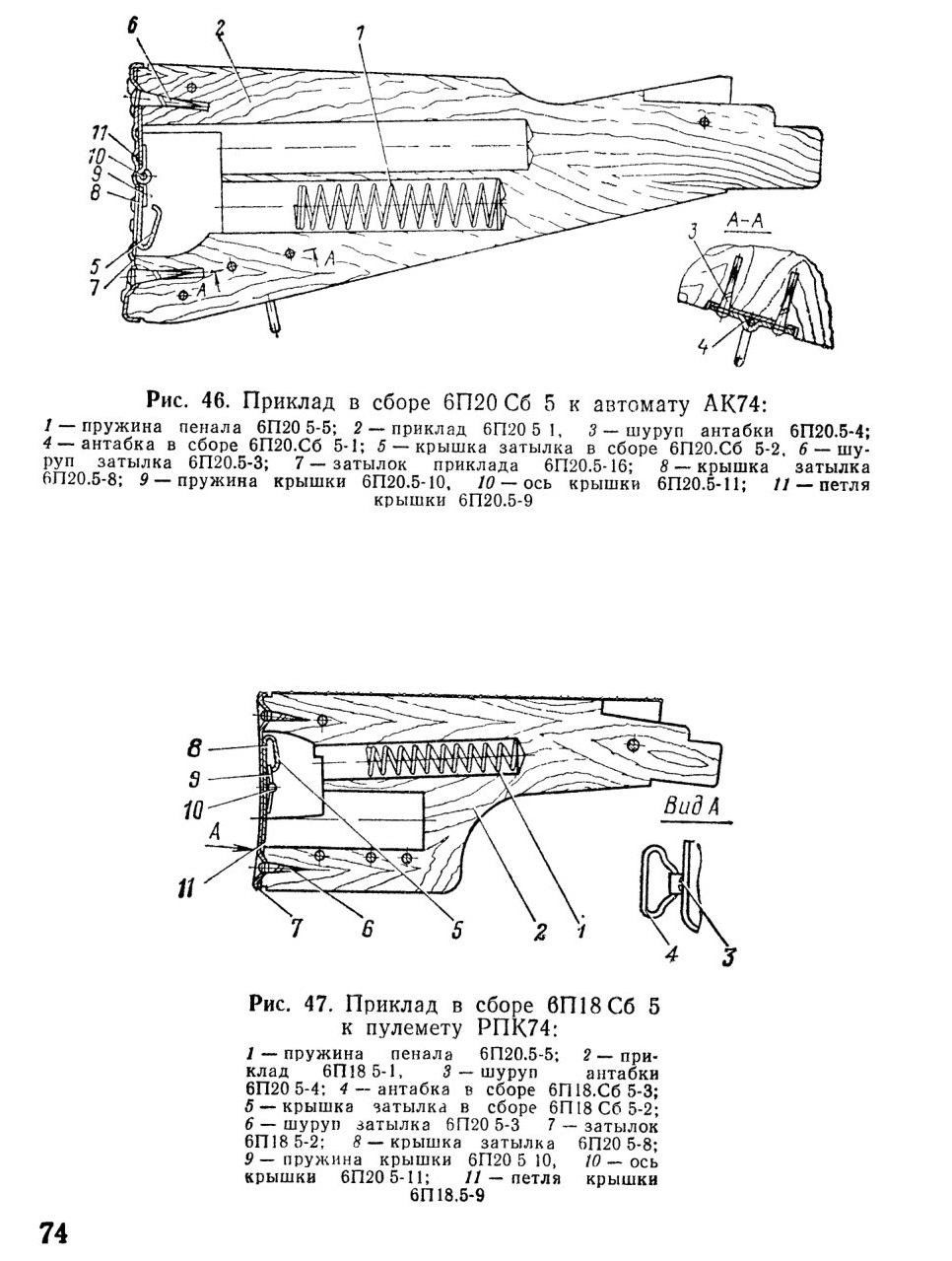

Рис. 46. Приклад в сборе 6П20 Сб 5 к автомату АК74:

Рис. 47. Приклад в сборе 6П18С6 5 к пулемету РПК74:

Рис. 48. Приклад в сборе 6П20.С6 14 пластмассовый к автомату АК74:

Рис. 49. Цевье в сборе 6П20 Сб 6 к автоматам АК74 и АКС74:

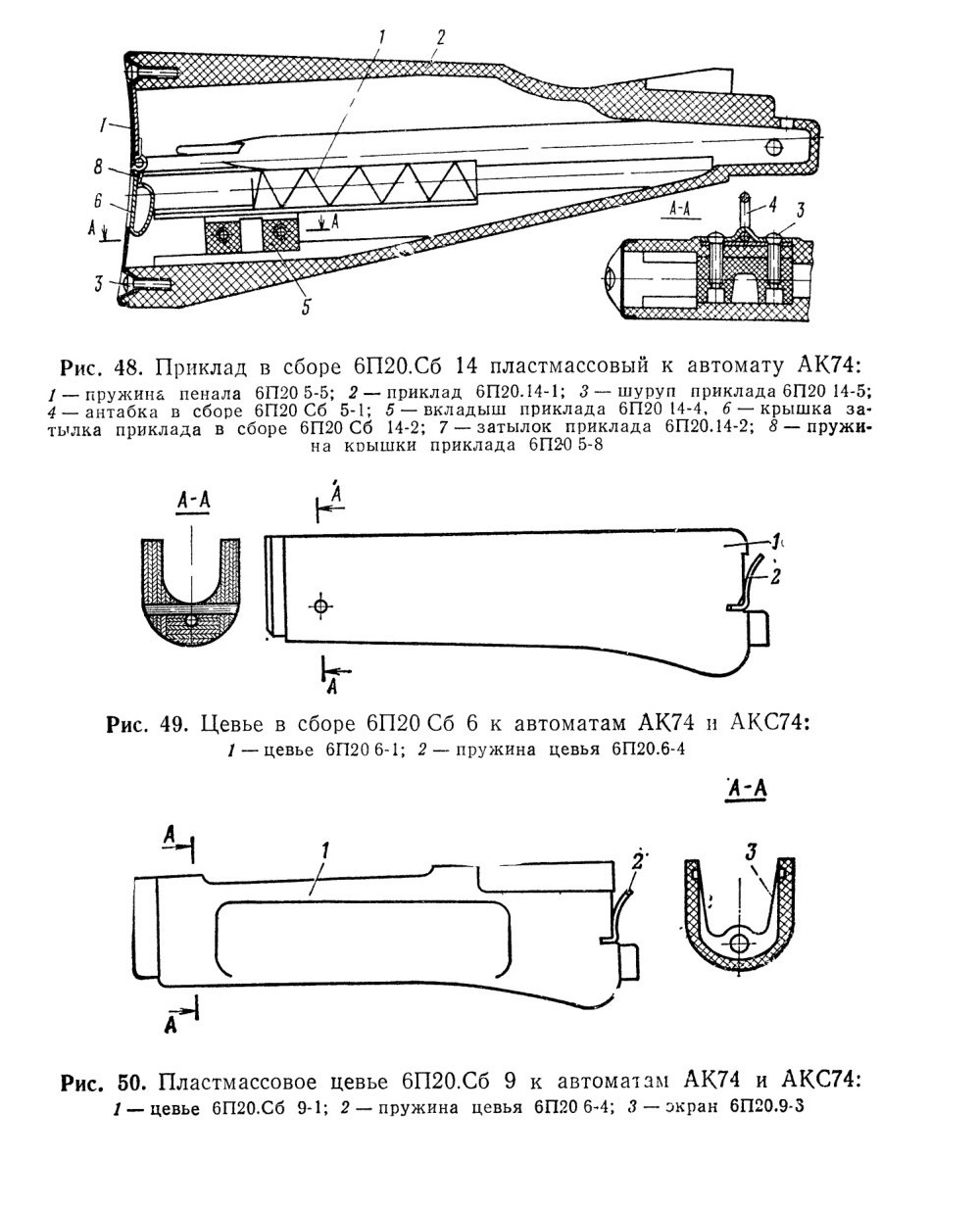

Рис. 50. Пластмассовое цевье 6П20.С6 9 к автоматам АК74 и АКС74:

11.1. Вмятины и сколы на поверхностях деревянных деталей

Вмятины и сколы длиной (диаметром) не более 10 мм и глубиной не более 5 мм заделывать шпатлевкой на клее СФЖ-309; после высыхания шпатлевки заделанные места зачистить заподлицо; разрешается заделывать на любом месте.

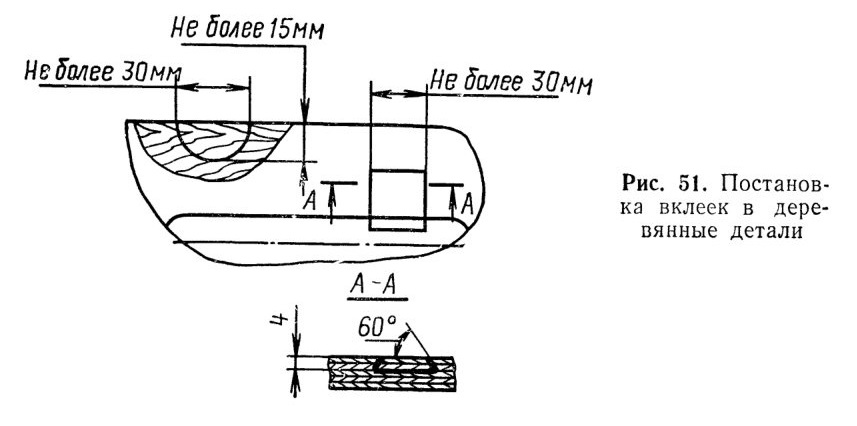

Вмятины и забоины длиной более 10 мм и глубиной более 5 мм заделывать постановкой вклеек с предварительной обработкой мест под вклейки по рис. 51; разрешается вклейки ставить в любом месте. Вклейку обработать заподлицо с поверхностью детали.

11.2. Расслоение шпона
При расслоении шпона в любом месте выфрезеровать паз по рис. 49 и поставить вклейку на клее СФЖ-309.

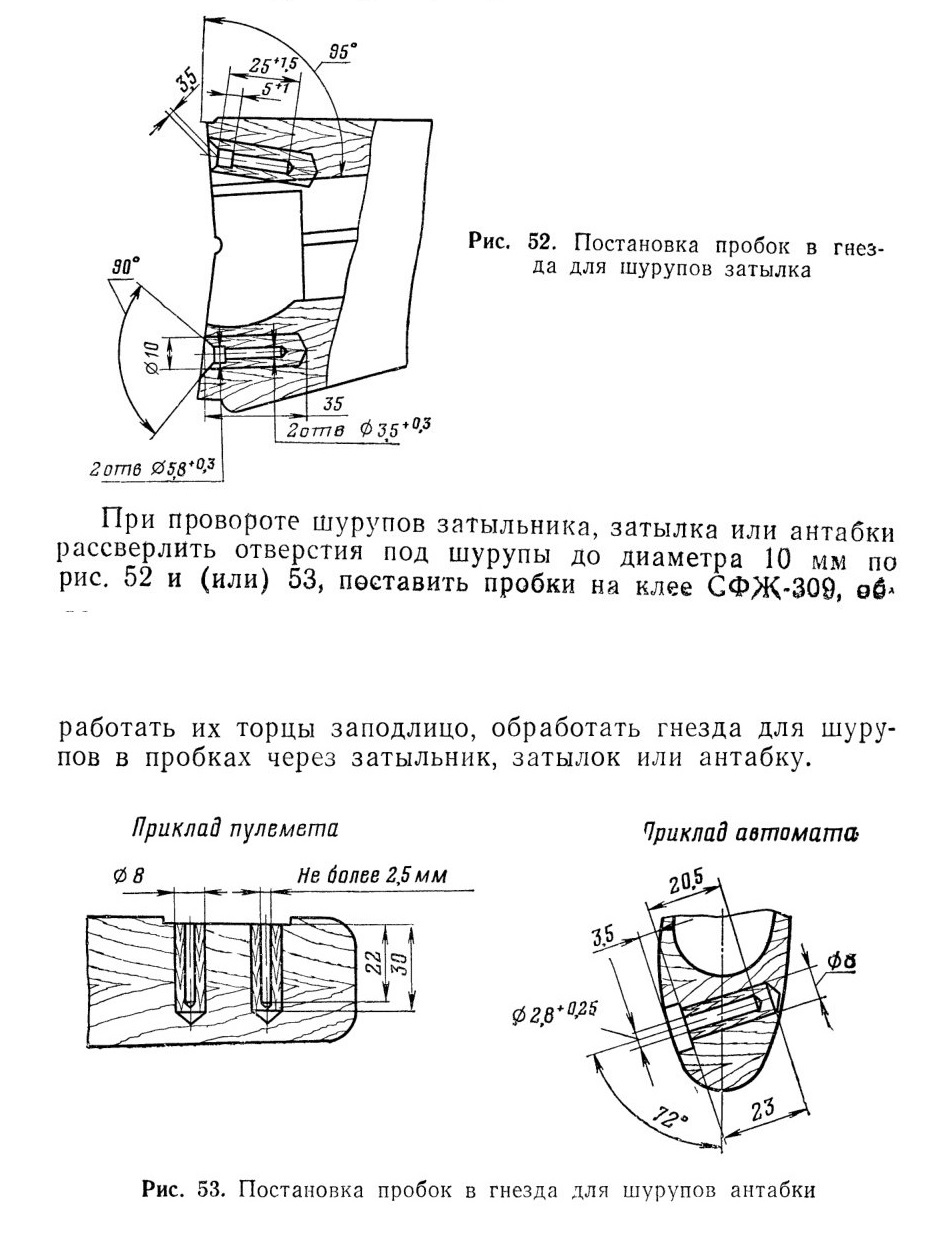

11.3. Качка затыльника, затылка или антабки

См. Общее руководство, ч. 3.

11.4. Пружина пенала не удерживается в гнезде приклада

Пружина 1 (рис. 46) пенала должна удерживаться в гнезде приклада и не выпадать из него при сильном встряхивании изделия (без пенала в прикладе).

При изгибе или осадке переднего витка пружины пенала отогнуть передний виток пружины, вложить пружину в гнездо приклада и проверить, удерживается ли пружина в гнезде.

11.5. Пенал с принадлежностью не извлекается из гнезда приклада

Пенал с принадлежностью должен свободно извлекаться из гнезда приклада и свободно вкладываться в него. При нажатии пальцем руки на крышку 8 (рис. 46) затылка пенал под действием пружины 1 пенала должен выдвигаться из гнезда приклада настолько, чтобы его можно было свободно вынуть рукой.

Причины неисправности.

11.5.1. Сколы дерева в гнезде приклада.

Зачистить гнездо приклада.

11.5.2. Осадка или излом пружины пенала.

Заменить пружину пенала.

11.5.3. Крышка затылка прижимает пенал к верхней части гнезда приклада.

Оклеить верхнюю стенку гнезда приклада по рис. 54 смесью клея СФЖ-309 и древесных опилок (на одну часть клея одна часть опилок по объему) и просушить в течение 5—6 ч.

После просушки подчистить место оклейки так, чтобы не было затирания пенала в гнезде приклада.

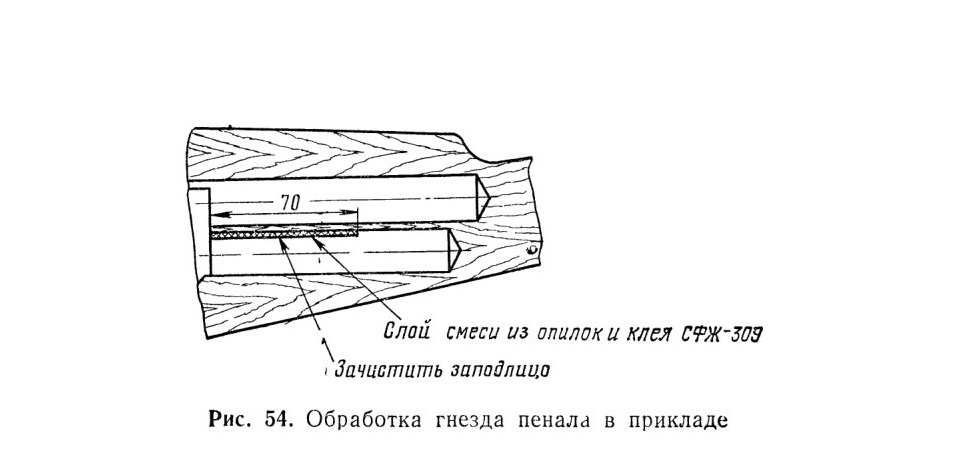

Рис. 54. Обработка гнезда пенала в прикладе

содержание .. 2 3 4 5 ..
