5,45-мм АК74, АКС74, АКС74У, РПК74 и РПКС74. Руководство по среднему ремонту (1988 год) - часть 2

5.7. Замена крышки ствольной коробки автомата АКС74У

5.7.1. Произвести неполную разборку автомата.

5.7.2. На подставке с помощью выколотки выбить ось 18 (рис. 2) крышки и отделить крышку 14 ствольной коробки, фиксатор 2 (рис. 11) ствольной накладки и его пружину 1.

5.7.3. Подобрать новую крышку ствольной коробки по месту так, чтобы она плотно ставилась на ствольную коробку и местные зазоры между ними были не более 1 мм. При необходимости выправить крышку ствольной коробки.

5.7.4. Присоединить к ствольной коробке 3 фиксатор 2 ствольной накладки с его пружиной 1.

5.7.5. С помощью выколотки нажать на головку фиксатора ствольной накладки и отпустить его; после снятия нагрузки он под действием пружины должен энергично возвратиться в исходное положение.

5.7.6. Присоединить к автомату крышку ствольной коробки и закрепить ее осью крышки или металлическим стержнем диаметром 4 мм.

5.7.7. Закрыть крышку ствольной коробки и проверить зазор между торцом ствольной коробки и задним торцом крышки ствольной коробки (размер А на рис. 12), который должен быть не менее 0,1 мм.

5.7.8. При зазоре А менее 0,1 мм подобрать другую крышку ствольной коробки. Допускается правка края заднего торца крышки ствольной коробки.

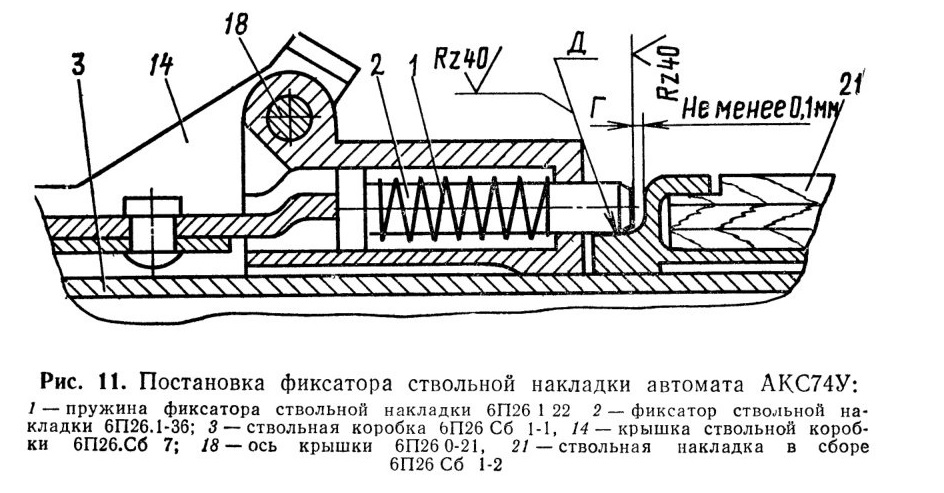

Рис. И. Постановка фиксатора ствольной накладки автомата АКС74У:

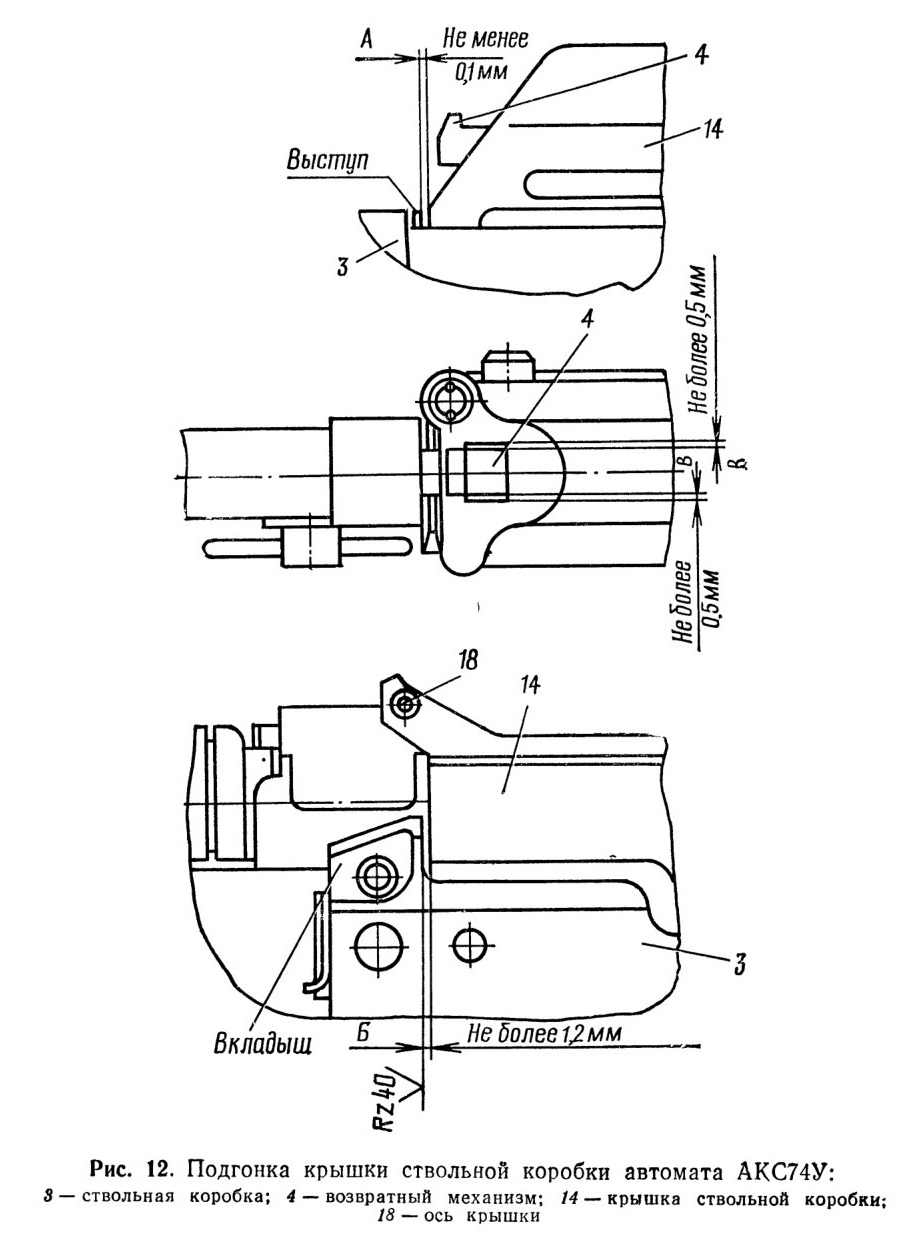

Рис. 12. Подгонка крышки ствольной коробки автомата АКС74У:

5.7.9. При закрытой крышке ствольной коробки проверить зазор между ее передним торцом и вкладышем ствольной коробки (размер Б на рис. 12), который должен быть не более 1,2 мм.

5.7.10. При зазоре Б более 1,2 мм подобрать другую крышку ствольной коробки.

При отсутствии зазора опилить передний торец крышки ствольной коробки до получения зазора Б = 0,1 .0,3.

5.7 11 Открыть крышку ствольной коробки Она под действием пружины 1 (рис. 11) фиксатора ствольной накладки должна удерживаться в открытом положении, при этом фиксатор ствольной накладки не должен препятствовать отделению ствольной накладки 21.

5 7.12. При затирании фиксатора ствольной накладки опилить ствольную накладку по плоскости Д (рис. 11).

5 7.13 Закрыть крышку ствольной коробки, при этом между ствольной накладкой 21 и торцом фиксатора ствольной накладки должен быть зазор (размер Г на рис. 11), который должен быть не менее 0,1 мм.

5.7.14. При зазоре Г менее 0,1 мм опилить передний торец фиксатора ствольной накладки до получения зазора Г = 0,15...0,2 мм.

5.7.15 Присоединить затворную раму с затвором Закрыть крышку ствольной коробки и отвести затворную раму назад, отжимая ее рукоятку вверх, при этом трение рукоятки о крышку ствольной коробки не допускается.

5.7.16. При трении рукоятки опилить ребро крышки ствольной коробки до устранения трения.

5.7.17. Присоединить возвратный механизм 4 (рис. 2) и закрыть крышку ствольной коробки; при этом выступ направляющей возвратного механизма должен войти в окно крышки ствольной коробки и надежно удерживать ее в закрытом положении

5.7.18. При затирании выступа направляющей в окне крышки ствольной коробки обработать стенки окна, при этом между выступом и стенками окна в крышке ствольной коробки зазоры (размер В на рис. 12) должны быть не более 0,5 мм.

5.7.19. При отсутствии зазоров опилить стенки окна крышки ствольной коробки по рис. 12 до получения зазоров В = = 0,2...0,4 мм.

5.7 20. Отвести затворную раму назад до отказа и нажать на выступ направляющей, при этом направляющая должна сместиться вперед не менее 0,5 мм. Отпустить выступ, при этом направляющая должна энергично возвратиться в исходное положение.

5.7.21. При перемещении направляющей менее 0,5 мм опилить ее задний торец до получения перемещения в пределах от 0,5 до 0,9 мм.

5.7.22. На подставке развальцевать концы оси крышки ствольной коробки. С помощью выколотки нажать на конец оси, при этом выталкивание оси крышки от усилия руки не допускается.

Открыть и закрыть крышку ствольной коробки, она должна свободно вращаться на оси крышки.

5.7.23. Проверить бой автомата, как указано в руководстве на изделие АКС74У.

5.8. Замена магазина и его деталей

5 8.1. Отделить от изделия магазин и присоединить новый магазин.

5.8 2 Проверить крепление магазина в ствольной коробке.

Магазин должен надежно удерживаться защелкой 42 (рис.. 1—3) магазина в ствольной коробке, вертикальная качка магазина на защелке магазина допускается не более 0,5 мм.

Магазин при отжатой защелке магазина должен свободно отделяться от ствольной коробки.

При необходимости устранить выявленные неисправности, как указано в подразд. 8.17.

5.8.3. Проверить, не затирается ли магазином автоспуск 12 (рис. 1—3), как указано в п. 5.19.3.1.

5.8.4. Снарядить магазин 10 учебными патронами, присоединить его к изделию и, действуя затворной рамой, разрядить магазин; задержки при этом не допускаются.

5.8.5. Для замены негодных деталей магазина разобрать магазин, отделить негодную деталь и вместо нес присоединить новую.

После присоединения к пружине 5 (рис. 13) магазина подавателя 2 или планки 3 поджать концы фиксирующих выступов металлического подавателя (планки) так, чтобы подаватель (планка) свободно не отделялся от пружины магазина.

5.8.6. После замены планки и крышки магазина проверить надежность крепления крышки магазина; без нажатия на выступ планки отделения крышки магазина от корпуса магазина не допускается.

5.8 7. При замене подавателя проверить движение подавателя в корпусе магазина; подаватель должен свободно перемещаться в корпусе магазина.

5.8.8. После замены подавателя, пружины магазина или подавателя с пружиной магазина собрать магазин, стержнем утопить (поджать) подаватель в корпус магазина до отказа и освободить его, после снятия нагрузки подаватель под действием пружины магазина должен энергично возвратиться в исходное положение.

Вложить в магазин учебный патрон и встряхнуть магазин, выпадание патрона из магазина не допускается; вложить в магазин еще один патрон и встряхнуть магазин, выпадание верхнего патрона не допускается. Снарядить магазин 30(45) учебными патронами, верхний патрон должен иметь подпружиненный ход; попытаться вложить в магазин еще один патрон, вхождение этого патрона в магазин не допускается; встряхнуть магазин, выпадание патрона не допускается.

5.8.9. Проверить работу магазина, как указано в п. 5.8.4.

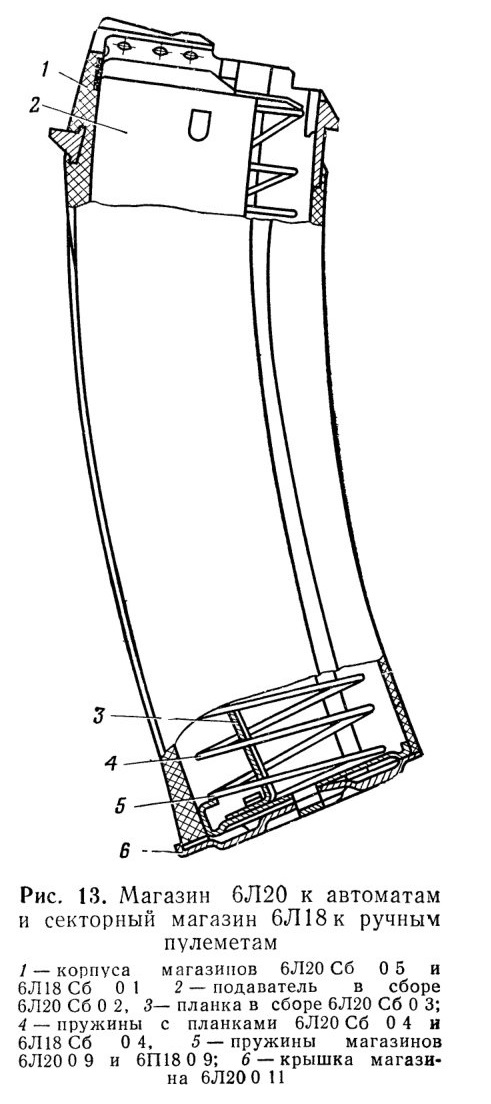

Рис. 13. Магазин 6Л20 к автоматам и секторный магазин 6Л18к ручным пулеметам

5.9. Замена мушки и основания мушки

5.9.1. Вывинтить мушку 31 (рис. 1—3) ключом, который имеется на отвертке из комплекта принадлежности.

5.9.2. Ввинтить ключом новую мушку в основание 32 мушки. Ввинченная мушка не должна иметь качки и должна ввинчиваться и вывинчиваться только ключом с заметным усилием, проворот мушки пальцами руки не допускается.

5.9.3. При необходимости заменить основание мушки, вывинтить мушку, с помощью выколотки выбить основание мушки из колодки 30 мушки и запрессовать в колодку мушки новое основание мушки.

5.9.4. Запрессованное основание мушки не должно смещаться от усилия руки при действии выколоткой (примерно 10 кгс).

5.9.5. При смещении основания мушки от усилия руки подобрать другое основание мушки или изготовить основание мушки, как указано в п. 6.2.

5.9.6. Присоединить мушку, как указано в п. 5 9.2.

5.9.7. После замены мушки или основания мушки проверить бой изделия, как указано в руководстве на изделие.

5.10. Замена деревянных прикладов

5.10.1. Произвести неполную разборку изделия, вывинтить шурупы 2 (рис. 14 и 15) и отделить приклад 1.

5.10 2. Подогнать приклад по ствольной коробке на тугую посадку так, чтобы торец приклада упирался в плоскость затыльника 3; площадь прилегания должна быть не менее 75%

площади торца приклада Опилить торец приклада до получения необходимого прилегания

5.10 3 Проверить зазоры между ствольной коробкой и

прикладом по рис. 14 и 15, которые должны быть не менее 0,3 мм.

При зазорах менее 0,3 мм обработать уступ на прикладе до получения зазора в пределах от 0,3 до 0,7 мм.

5.10.4. Обработать отверстия под шурупы по рис. 14 и 15 и закрепить приклады шурупами.

5.10.5. Проверить, нет ли качки приклада в ствольной коробке; качка не допускается.

5.10.6. Собрать изделие.

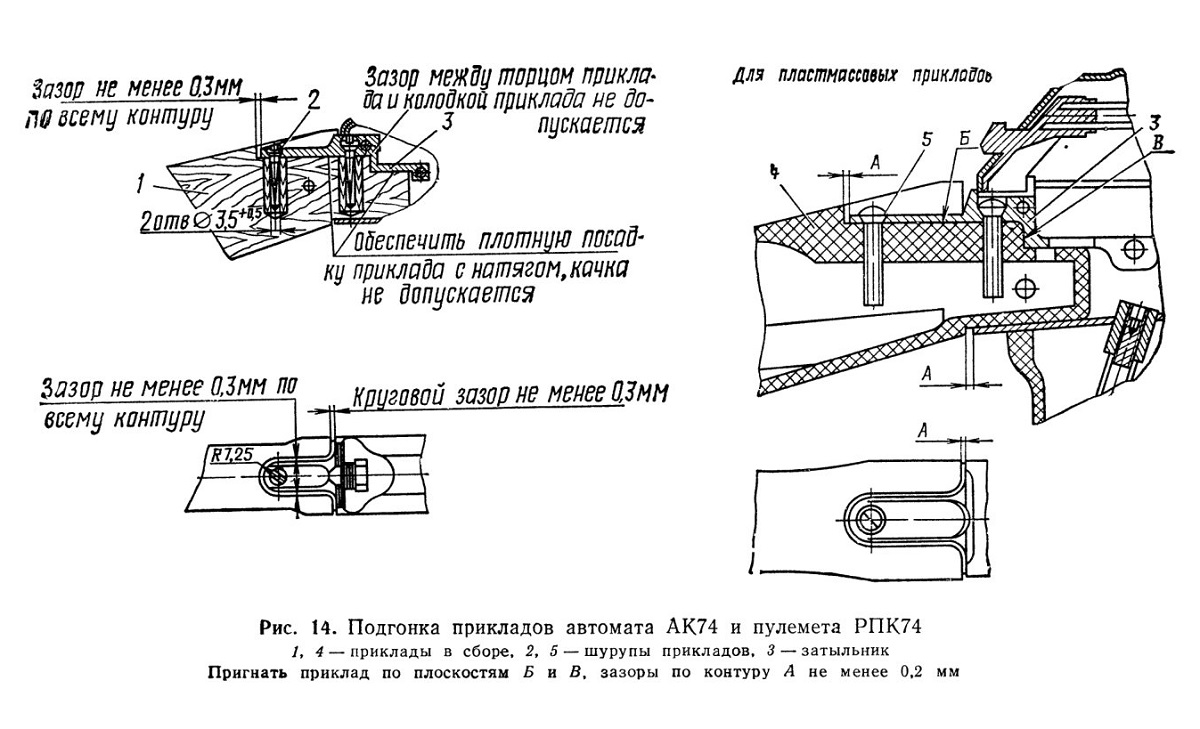

Рис. 14. Подгонка прикладов автомата АК74 и пулемета РПК74
1, 4 — приклады в сборе, 2, 5 — шурупы прикладов, 3 — затыльник Пригнать приклад по плоскостям 5 и В. зазоры по контуру А не менее 0.2 мм

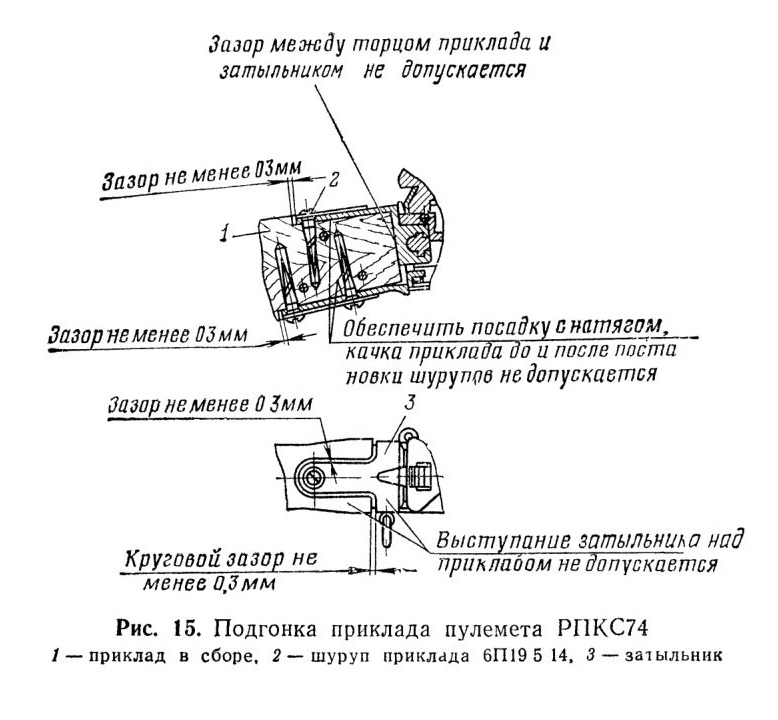

Рис. 15. Подгонка приклада пулемета РГ1КС74

5.11. Замена приклада автоматов АКС74, АКС74У и их деталей

5.11.1. Произвести неполную разборку автомата.

5. 11.2. Выбить ось 3 (рис. 16) приклада снизу вверх с помощью выколотки и отделить приклад 1.

При необходимости вытолкнуть штифт 5 фиксатора и отделить фиксатор 4 приклада и пружину 6 фиксатора при-клада.

Заменить негодную деталь.

5. 11.3 Присоединить к автомату фиксатор приклада с пружиной фиксатора и закрепить их штифтом фиксатора.

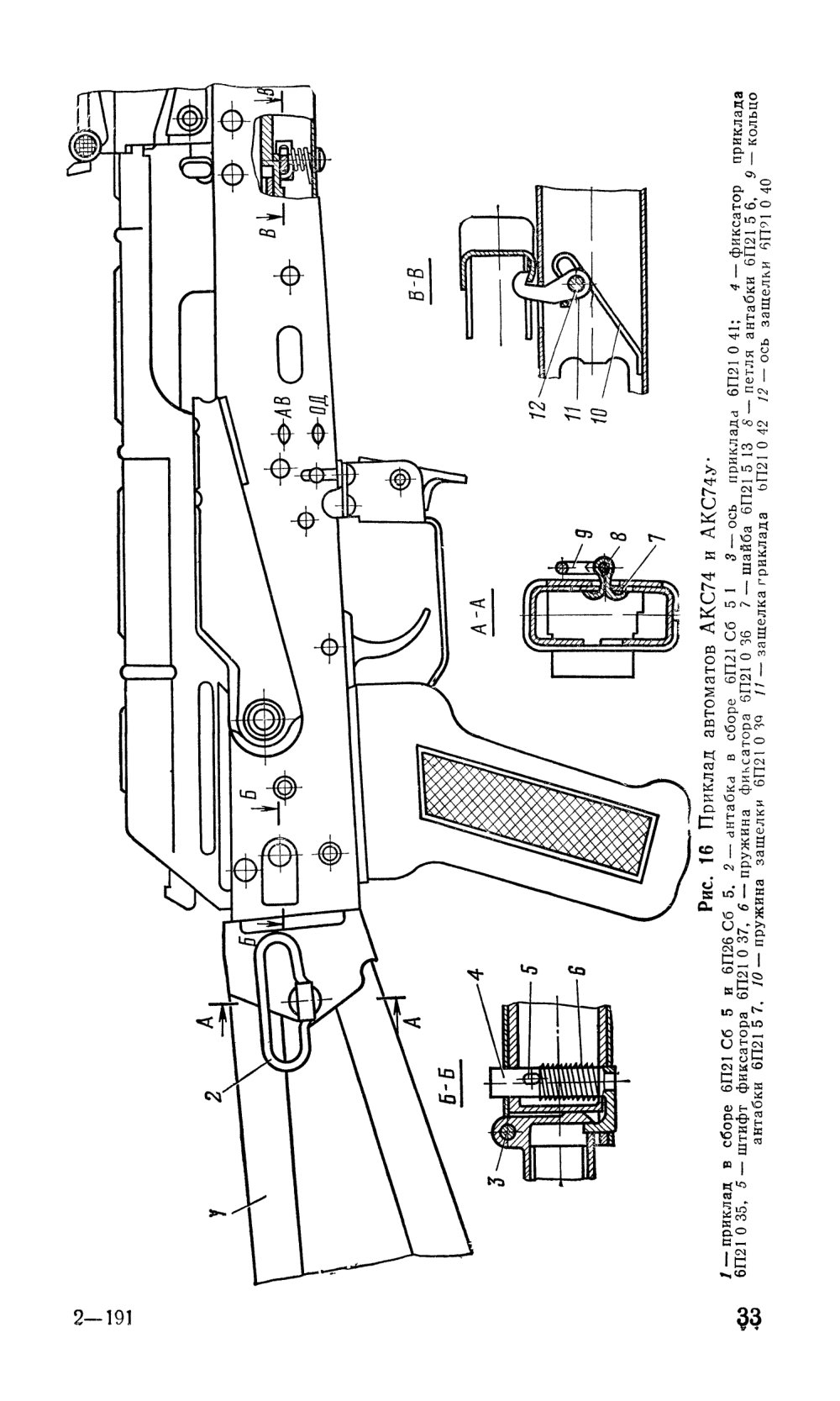

Рис. 16 Приклад автоматов АКС74 и АКС74У

5.11.4. Нажать на хвостовую часть фиксатора приклада и отпустить ее; после снятия нагрузки фиксатор приклада под действием пружины фиксатора должен энергично возвратиться в исходное положение.

5.11.5. Присоединить к автомату приклад и закрепить его осью, ось ставить сверху вниз; при этом выступание верхнего конца оси не допускается.

5.11.6. Установить приклад в боевое положение и проверить боковую качку приклада на фиксаторе приклада, как указано в подразд. 12.3.

При недопустимой качке подогнать зуб фиксатора, как указано в подразд. 12.3.

5.11.7. Кернить верхний конец оси приклада в двух точках, диаметр отпечатка керна не менее 1 мм.

5.11.8. Перевести приклад в сложенное положение; при этом защелка 11 приклада должна автоматически заскочить за затылок приклада и надежно удерживать приклад в сложенном положении; качка приклада на защелке приклада допускается.

5.11.9. Если приклад не удерживается на защелке приклада, выправить стейку затылка приклада или заменить негодную пружину 10 защелки, как указано в п. 5.11.10.

5.11.10. Для замены защелки приклада и (или) пружины защелки отделить ось 12 защелки, заменить негодную деталь, присоединить к автомату защелку приклада с пружиной защелки и закрепить их осью защелки; завести вилкой (приложение 1, подп. 2.28) загнутый конец пружины за защелку.

5.11.11. Нажать на головку защелки приклада и отпустить ее, после снятия нагрузки защелка приклада под действием пружины защелки должна энергично возвратиться в исходное положение.

5.11.12. Перевести приклад в сложенное положение, при этом приклад должен надежно удерживаться защелкой приклада в этом положении.

5.11.13. Для замены антабки на прикладе отверткой свести концы петли 8 антабки, снять шайбу 7 и отделить кольцо 9 антабки с петлей антабки.

Заменить негодную деталь.

Присоединить к прикладу кольцо антабки с петлей, надеть на концы петли антабки кольцо антабки и развести концы петли антабки, плотно прижав их к стенке приклада.

Усилием руки попытаться вырвать антабку; отделение антабки не допускается.

5.12. Замена приклада пулемета РПКС74

5.12.1. Произвести неполную разборку пулемета.

5.12.2. С помощью выколотки выбить ось 16 (рис. 17) приклада и отделить приклад.

5.12.3. При необходимости заменить зацеп 17, выбить ось 20 зацепа и отделить зацеп с пружиной 13 зацепа.

5.12.4. При необходимости заменить защелку 18 приклада или пружину 15 защелки, для чего выбить штифт 19 и затем отделить их, заменить негодную деталь и собрать приклад.
5.12.5. Заменить негодные зацеп, защелку, пружины, оси или штифт и присоединить их к пулемету; после подгонки этих деталей кернить оба конца каждой оси и штифта.

5.12.6. Присоединить приклад к пулемету и закрепить его осью приклада.

5.12.7. Проверить качку приклада на защелке приклада, которая допускается не более 4 мм; при качке приклада более 4 мм устранить качку, как указано в подразд. 13.10.

5.12.8. Проверить крепление приклада в походном положении, срыв приклада с зацепа не допускается; при срыве приклада устранить срыв, как указано в подразд. 13.11.

5.12.9. После замены деталей приклада и подгонки кернить оба конца оси приклада.

5.12.10. Для замены антабки 4 (см. рис. 61) необходимо отделить деревянную часть приклада, свести концы основания антабки, отделить антабку с кольцом, заменить негодную деталь, присоединить антабку с кольцом к колодке приклада по рис. 61 и присоединить деревянный приклад.

5.12.11. Собрать пулемет.

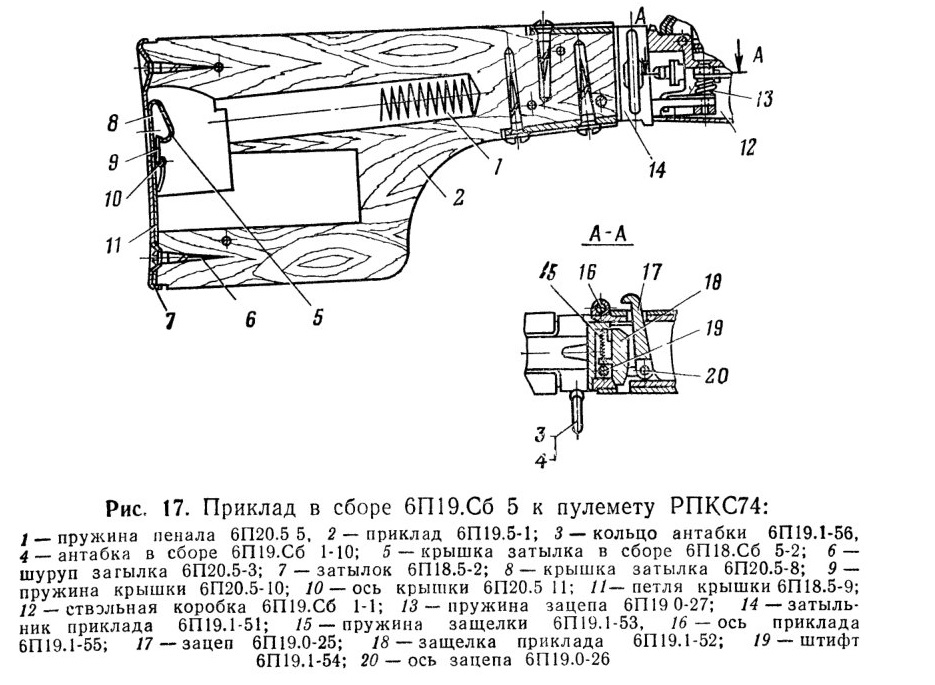

Рис. 17. Приклад в сборе 6П19.С6 5 к пулемету РПКС74:

5.13. Замена прицельных планок, целика и их деталей

5.13.1. Отделить от изделия собранную прицельную планку 15 (рис. 1, 3) и пружину 16 прицельной планки, заменить негодную прицельную планку и (или) пружину прицельной планки и присоединить их к изделию.
5.13.2. Поднять гривку прицельной планки на 25—30 мм и отпустить ее, после снятия нагрузки прицельная планка должна энергично возвратиться в исходное положение, при этом хомутик 2 (рис. 18) прицельной планки должен прилегать хотя бы к одному из секторов колодки прицела.

5.13.3. Проверить невозвратимую качку прицельной планки, которая допускается не более 0,3 мм.

Недопустимую качку прицельной планки устранить, как указано в подразд. 6.6.

5.13.4. Для замены хомутика 2 (рис. 18) прицельной планки, защелки 3 хомутика и (или) пружины 4 защелки хомутика отделить прицельную планку в сборе от изделия, на жать на защелку хомутика и снять хомутик прицельной планки с деталями с прицельной планки.

Заменить негодные детали Вложить в хомутик прицельной планки пружину защелки хомутика и защелку хомутика, а собранный хомутик надеть на прицельную планку.

Присоединить собранную прицельную планку к автомату (пулемету).

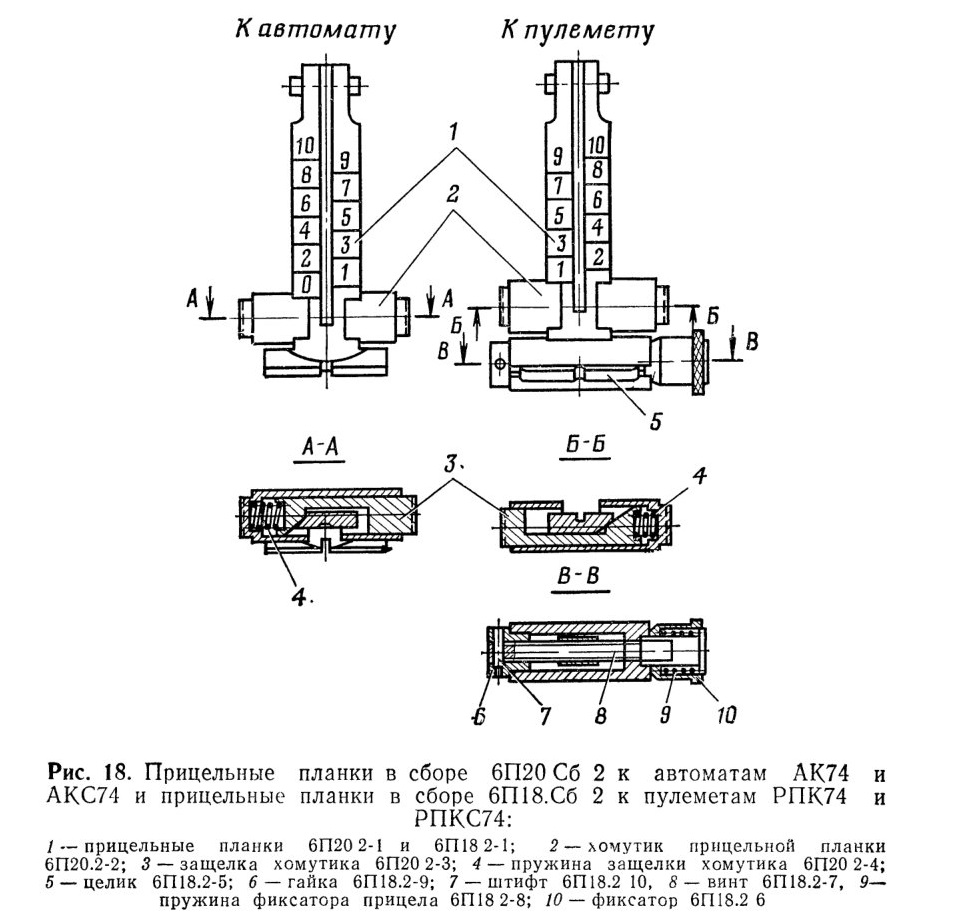

Рис. 18. Прицельные планки в сборе 6П20 Сб 2 к автоматам ЛК74 и АКС74 и прицельные планки в сборе 6П18.С6 2 к пулеметам РПК74 и РПКС74:

5.13.5. Проверить движение и фиксацию хомутика прицельной планки. При нажатой защелке хомутика хомутик прицельной планки должен свободно перемещаться вдоль всей прицельной планки. При отпущенной защелке хомутика перемещение хомутика не допускается, он должен надежно удерживаться на каждом делении прицела.

5.13.6. Для замены целика 5 и (или) винта 8 у пулемета отделить прицельную планку от пулемета, снять с нее хомутик прицельной планки, с помощью выколотки выбить штифт 7, свинтить гайку 6, вывинтить винт из целика и отделить целик

Заменить негодные детали.

5.13.7. Вставить в паз прицельной планки целик, надеть на винт пружину 9 фиксатора прицела, фиксатор 10, ввинтить винт в целик, навинтить гайку 6 на винт до отказа и поставить штифт 7.

Если в винте нет отверстия для штифта, го просверлить его сверлом диаметром 1,5 мм по рис. 32 и поставить штифт.

Проверить продольное перемещение (качку) целика вдоль прорези прицельной планки, которое допускается не более 0,2 мм.

Кернить оба конца штифта.

Собрать прицельную планку и присоединить ее к пулемету.

5.13.8. Для замены целика 15 (рис. 2) и его пружины 16 у автомата АКС74У необходимо на подставке с помощью выколотки выбить ось 17 целика и отделить целик и его пружину.

Заменить негодную деталь.

Присоединить к крышке ствольной коробки целик и его пружину и закрепить их осью.

5.13.9 Проверить действие целика на автомате АКС74У.

Целик должен от усилия пальца руки переводиться из одного положения в другое и обратно и надежно удерживаться в крайних положениях своей пружиной.

Боковая качка целика допускается не более 0,2 мм; при недопустимой боковой качке устранить ее, как указано в под-разд. 6.7.

На подставке кернить оба конца оси целика.

Нажать с помощью выколотки на торец оси целика, при этом от усилия руки смещение оси целика не допускается.

5.13.10. После замены собранной прицельной планки, отдельной прицельной планки, хомутика прицельной планки, целика пулемета или целика автомата АКС74У проверить бой изделия, как указано в руководстве на автомат.

5.14. Замена рукоятки

5.14.1. Произвести неполную разборку изделия.

5.14.2. Отверткой вывинтить соединительный винт 50 (рис. 1—3) из гайки 51.

5.14.3. Если конец соединительного винта сильно раскернен и его не вывинтить отверткой, то расколоть (распилить) негодную рукоятку, ввинтить соединительный винт в гайку до отказа, обжать и опилить по диаметру раскерненную часть соединительного винта и вывинтить его из гайки.

5.14.4. Присоединить к изделию новую рукоятку и гайку, ввинтить соединительный винт в гайку до отказа с заметным натягом.

5.14.5. Качка рукоятки на изделии, закрепленной соединительным винтом, не допускается, местные зазоры между рукояткой и ствольной коробкой допускаются не более 0,5 мм; выступание головки соединительного винта над рукояткой не допускается.

5.14.6. Кернить соединительный винт в торец трехгранным керном.

5.14.7. Собрать изделие.

5.15. Замена рукоятки штыка-ножа

5.15.1. Необходимые материалы и оборудование.

Эпоксидная смола ЭД-16 ГОСТ 10587—84. Полиэтиленполиамин ТУ 6-02-594—80.

Растворитель 646 ГОСТ 18188—72.

Ацетон технический ГОСТ 2768—84.

Шкаф вытяжной.

Термостат с температурой нагрева 40—200°.

Весы технические с разновесами грузоподъемностью 200 г. Бюретка 25—50 мл.

Ванночки металлические.

Салфетки обтирочные.

Марля гигроскопическая.

Плашка М5.

Метчик М5.

5.15.2. Приготовление клея.

Клей готовится небольшими количествами, так как время его пригодности не более 40 мин, поэтому готовить клей необходимо непосредственно перед употреблением.

В металлическую ванночку отвешивается 5 г эпоксидной смолы ЭД-16 и в нее вливается из бюретки 0,75 см3 отвердителя (полиэтиленполиамина). Смола с отвердителем перемешивается до получения однородной массы светло-коричневого цвета.

Если смола густая и плохо перемешивается с отвердителем, то, прежде чем вливать отвердитель, смолу подогреть до температуры 40—60°С или добавить к ней 5—20 весовых частей ацетона и тщательно перемешать.
Иногда из-за попадания влаги в полиэтиленполиамин клей белеет. В этом случае полиэтиленполиамин необходимо просушить при температуре 100°С в течение 2 ч.

Оставшийся неиспользованный клей должен быть немедленно удален из ванночки растворителем, так как после отвердения масса теряет способность растворяться в любых растворителях. Остатки клея нужно выжечь, после чего ванночку очистить до металлического блеска.

5.15.3. Подготовка.

Нагреть штык-нож в термостате до температуры 140— 180°С в течение 20—30 мин, вытолкнуть стержень 16 (рис. 19) и снять рукоятку с хвостовика лезвия.

Вывинтить винт 5 из наконечника 4.

Удалить остатки клея с хвостовика лезвия, наконечника и винта. Остатки клея удаляются шабером и металлической щеткой.

Прочистить резьбу на винте плашкой М5 и в наконечнике метчиком М5.

Проверить работу защелки. Утопленный, а затем отпущенный винт 17 защелки под действием пружины 1 должен энергично возвращаться в исходное положение.

По отверстию в лезвии разметить в рукоятке и просверлить отверстие диаметром 7 мм так, чтобы между кольцом лезвия и торцом рукоятки был зазор не более 1,3 мм.

Присоединить лезвие к рукоятке и закрепить его пробкой (стержнем); при этом между торцом рукоятки и кольцом лезвия должен быть зазор не менее 0,1 мм; при отсутствии задора опилить торец рукоятки до получения зазора 0,1—0,3 мм.

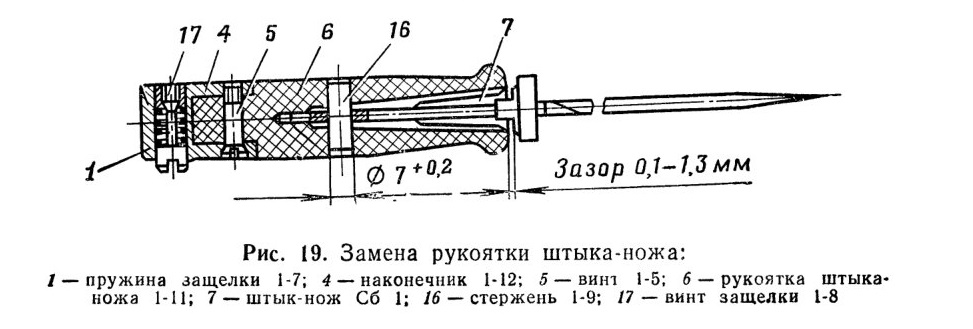

Рис. 19. Замена рукоятки штыка-ножа:

Выступание торцов стержня за плоскость рукоятки не допускается, утопание допускается. При выступании опилить торец заподлицо с гнездом в рукоятке.

5.15.4. Склеивание.

Хвостовик лезвия, винт, стержень, углубление в наконечнике, выступ на рукоятке, отверстие в рукоятке и гнездо в рукоятке для хвостовика лезвия тщательно обезжирить. Обезжиривание производится марлевым тампоном, смоченным растворителем 646, с последующей просушкой в течение 10 мин.

Углубление в наконечнике обильно смазать клеем с помощью деревянной лопатки.

Присоединить к рукоятке наконечник и закрепить его винтом, предварительно смазав клеем резьбовую часть. Сразу же после закрепления наконечника кернить винт в двух точках. Избыток клея удалить с поверхности наконечника и рукоятки деревянной лопаткой и салфеткой, смоченной ружейной смазкой.

На расстоянии 20—25 мм от кольца и до конца на боковые плоскости хвостовика лезвия деревянной лопагкой обильно нанести клей, вставить лезвие в рукоятку так, чтобы защелка была расположена со стороны острой кромки лезвия, смазать стержень клеем и вставить его в отверстие рукоятки так, чтобы его концы не выступали над ручкой

Стержень запрессовать деревянной оправкой.

Избыток клея с поверхности кольца удалить деревянной лопаткой и промасленной салфеткой, а с рукоятки — шабером после полного высыхания клея.

Просушить собранный штык-нож при комнатной температуре в течение 24 ч (до полного отвердения клея).

С наружной поверхности удалить шабером избыток клея.

5.15.5. Контроль качества.

Собранный и просушенный штык-нож должен удовлетворять следующим требованиям:

выступание торцов стержня за плоскости рукоятки не допускается;

между кольцом лезвия и передним торцом рукоятки должен быть зазор;

лезвие в рукоятке должно иметь незначительное упругое боковое перемещение; при отсутствии такого перемещения легко происходит излом лезвия в рукоятке у кольца;

защелка под действием пальца руки и своей пружины должна перемещаться без затирания.

Проверить штык с ножнами надеванием на автомат и, если при этом окажется, что рукоятка где-то затирает, места затирания подчистить бархатным напильником.

5.15.6. Хранение материалов.

Смола и отвердитель должны храниться в стеклянной или алюминиевой герметически закрывающейся посуде в сухом

помещении при комнатной температуре. Хранить смолу на свету запрещается.

5.15.7. Меры безопасности.

В помещении для сборки необходимо иметь вентиляцию и достаточное освещение.

Приготовление клея должно производиться в вытяжном шкафу или в хорошо проветриваемом помещении в защитных очках. При работе с клеем и его компонентами необходимо предупреждать попадание их на кожу. Пр и попадании клея или его компонентов на кожу работающего необходимо удалить их следы марлевым тампоном, а затем обмыть кожу водой с мылом.

После работы и перед приемом пищи руки протирать салфетками или марлевым тампоном и мыть теплой водой с мылом.

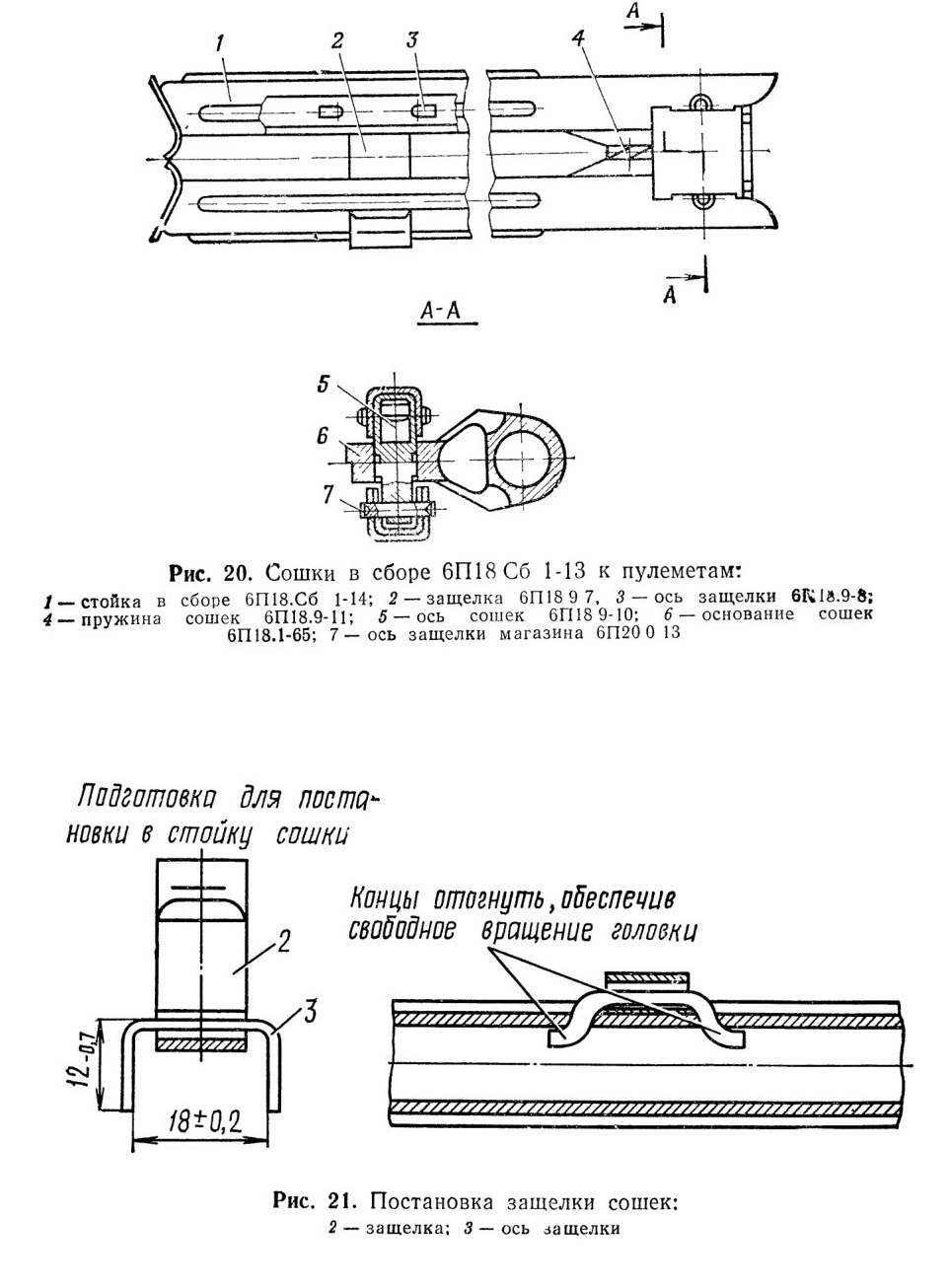

5.16. Замена частей сошек

5.16.1. Обжать один конец оси 7 (рис. 20) и выбить ось. Отделить стойку 1 в сборе и пружину 4 сошек.

Присоединить к основанию 6 сошек новую стойку и пружину сошки и закрепить их осью.

5.16.2. Свести стойки сошек до отказа и отпустить их, после снятия нагрузки стойки сошек под действием пружины должны разойтись в стороны и удерживаться в боевом и походном положениях.

5.16.3. Раскернить (развальцевать) обжатый конец оси, у новой оси развальцевать оба конца; нажать на конец оси с помощью выколотки, выталкивание оси от усилия руки не допускается.

Трещины на концах оси допускаются, выкрошенность не допускается.
5.16.4. Для замены защелки 2 необходимо выправить концы оси 3 защелки и отделить защелку с ее осью.

Присоединить к защелке новую ось взамен негодной и подогнуть концы оси, как указано на рис. 21.

Присоединить защелку с осью к стойке сошек и отогнуть концы оси, как указано на рис. 21.

5.16.5. Соединить стойки сошек и закрепить их защелкой, защелка должна надежно удерживать стойки в сложенном положении и при встряхивании пулемета защелка не должна отстегиваться.

Замена сошек в собранном виде производится при капитальном ремонте.

Рис. 20. Сошки в сборе 6П18С6 1-13 к пулеметам:

Рис. 21. Постановка защелки сошек:

содержание .. 1 2 3 ..
