5,45-мм АК74, АКС74, АКС74У, РПК74 и РПКС74. Руководство по среднему ремонту (1988 год) - часть 1





СОДЕРЖА Н И Е

Стр.

Руководство по среднему ремонту

1. Введение............................................3

2. Указания по мерам безопасности............................5

3. Указания по организации ремонта............................—

4 Дефектация изделия ........................................7

4 1. Подготовка к дефектации................................—

4.2. Внешний осмотр ........................................—

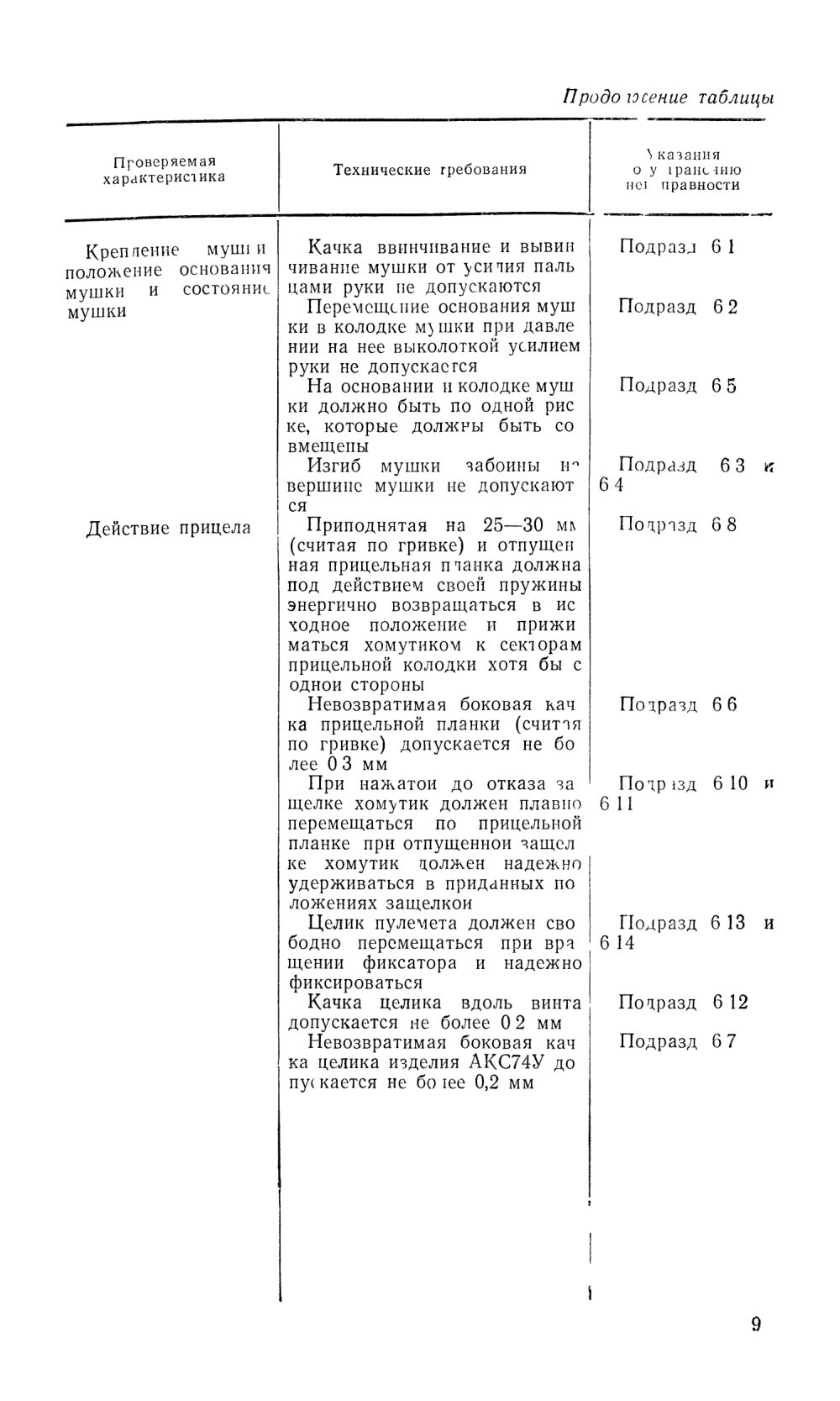

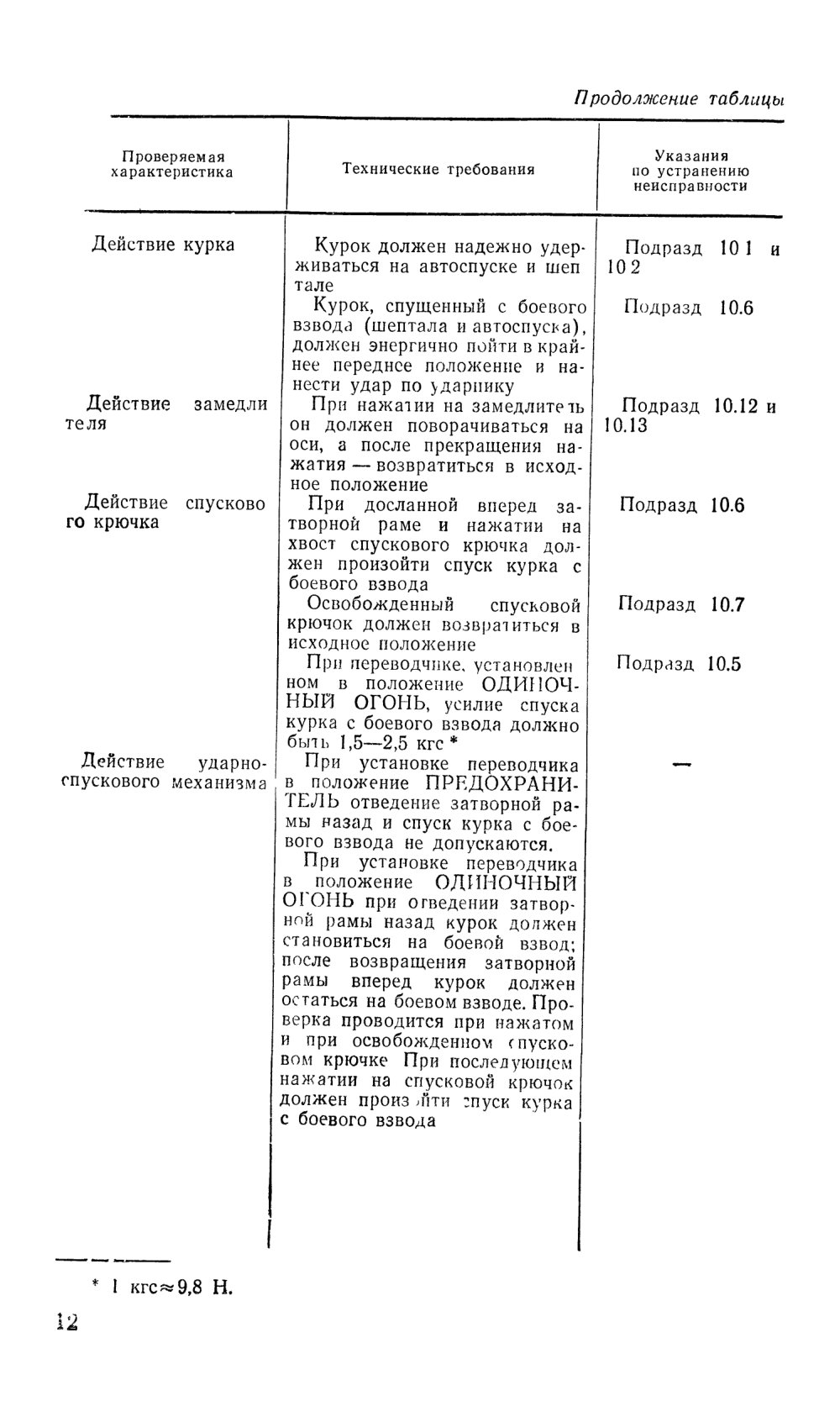

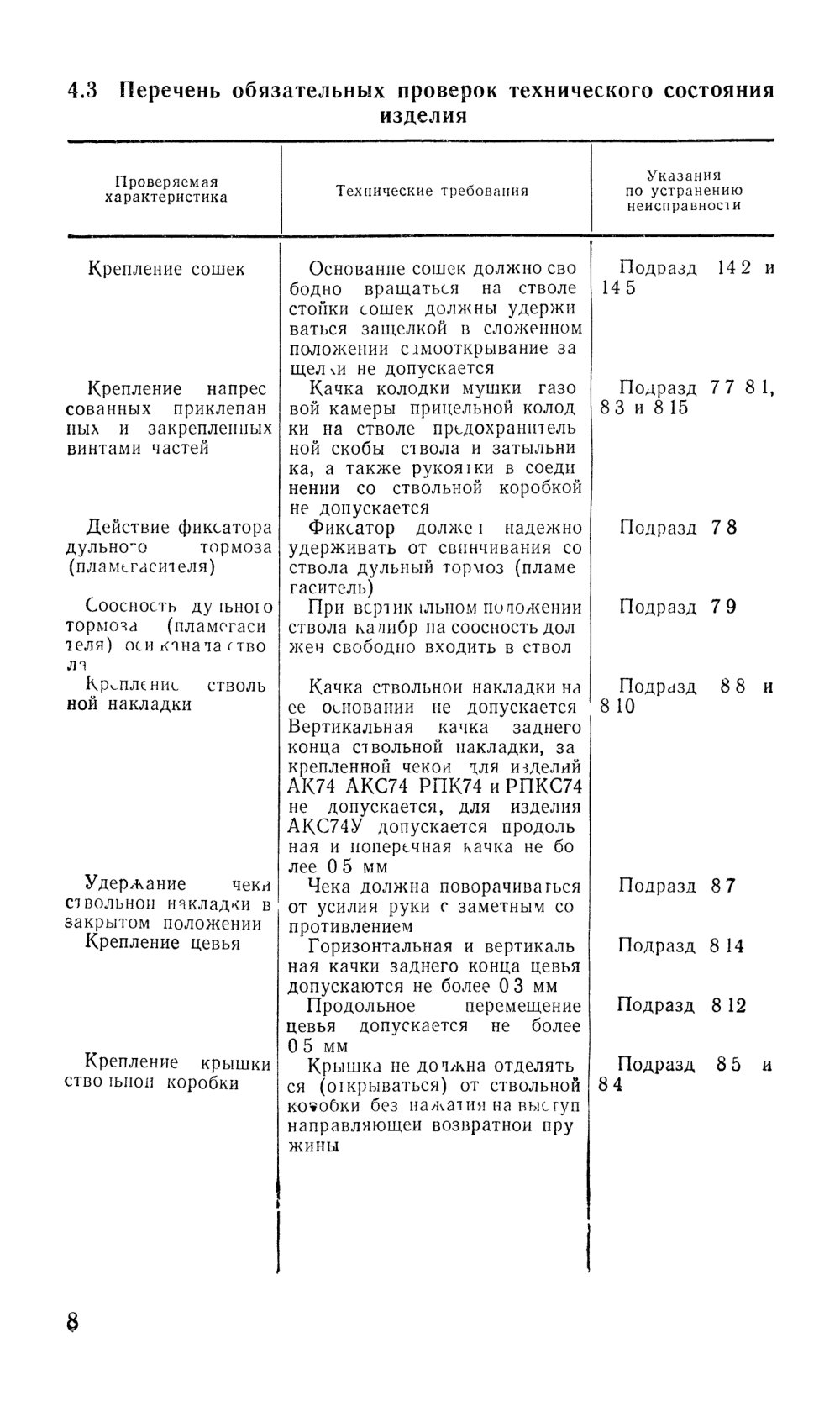

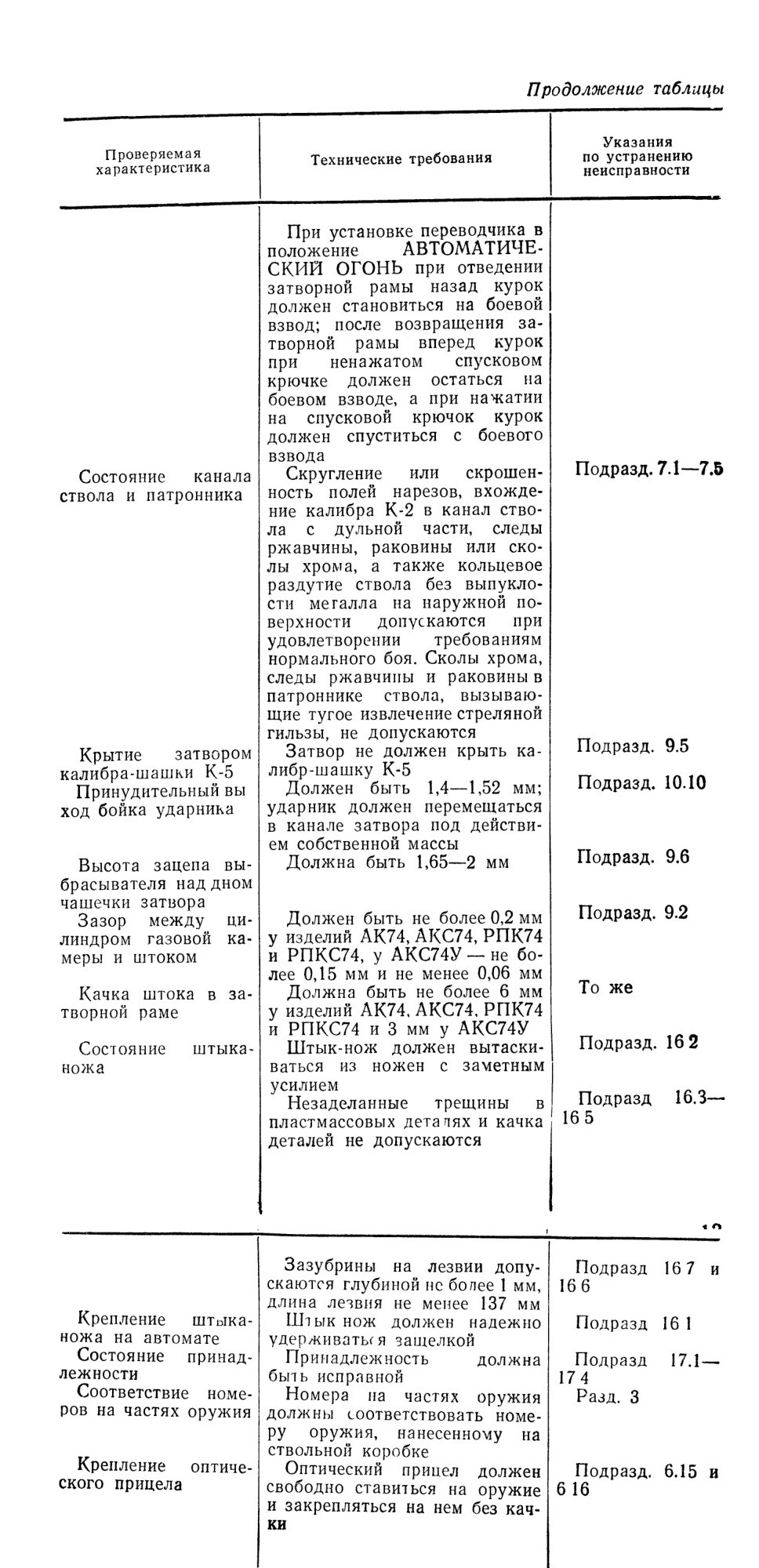

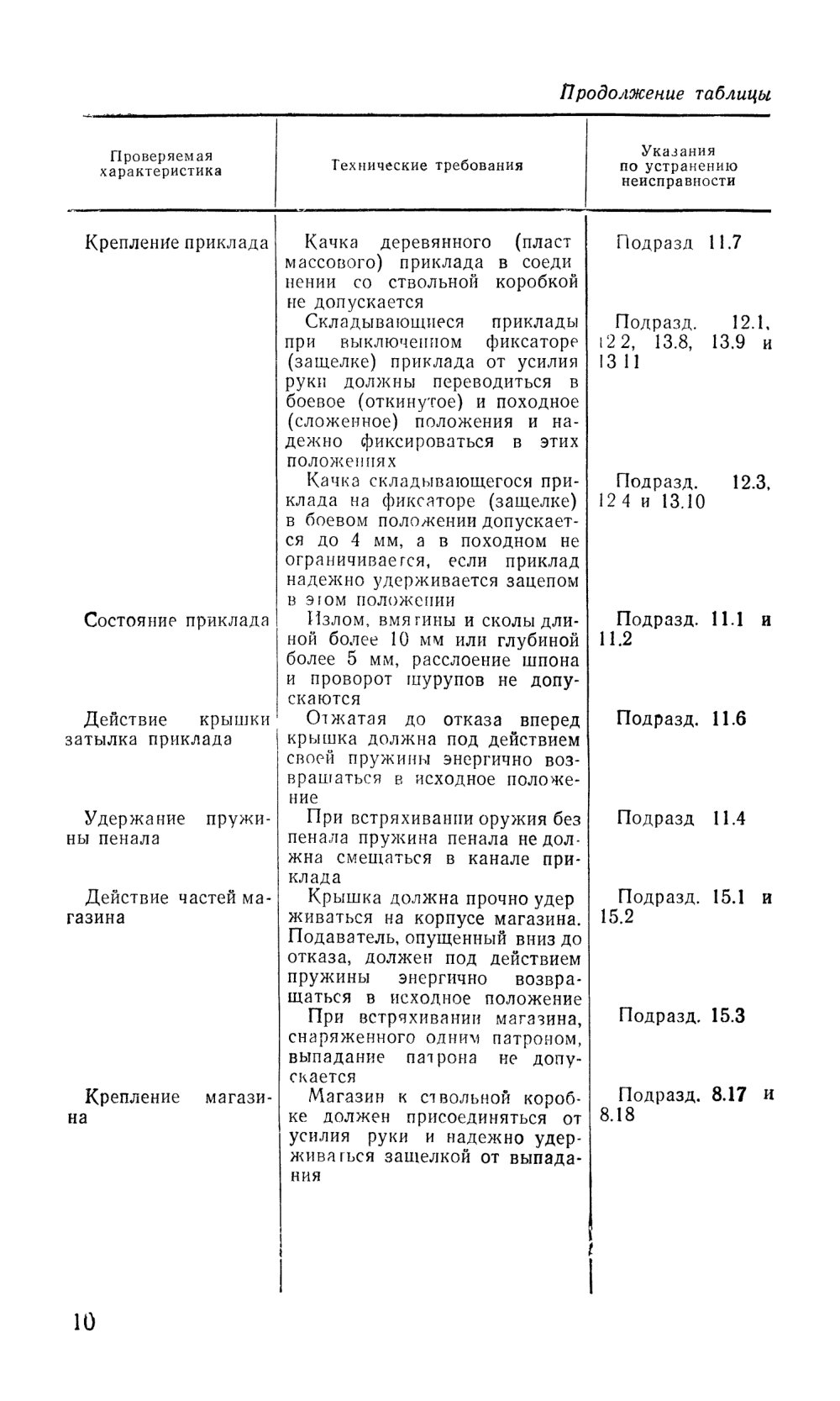

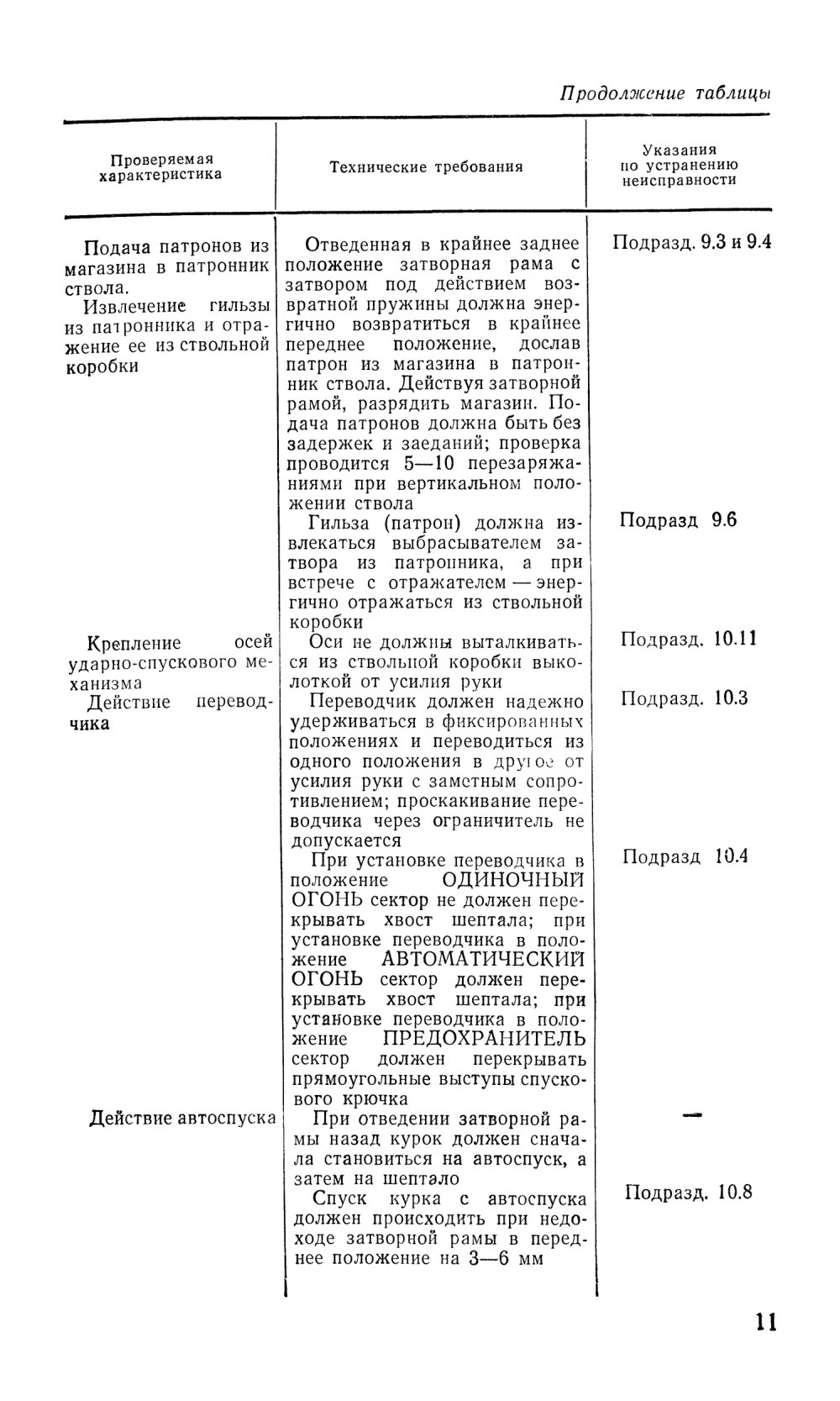

4.3. Перечень обязательных проверок технического состояния изделия ..................................................

5. Замена составных частей изделий............................14

5.1. Общие указания........................................—

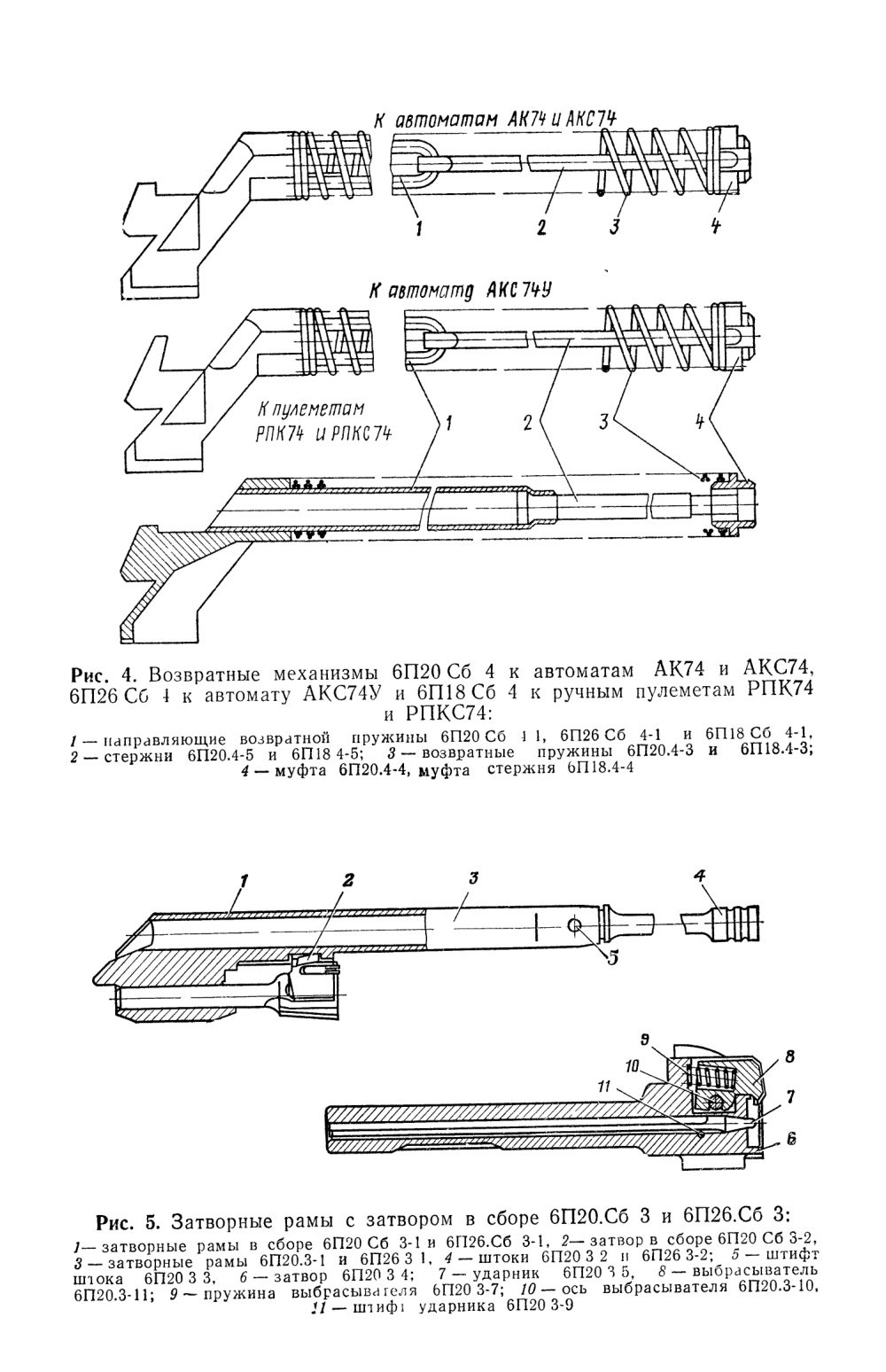

5.2. Замена возвратного механизма и его деталей..............—

5.3. Замена дульного тормоза, пламегасителя и их фиксатора 15

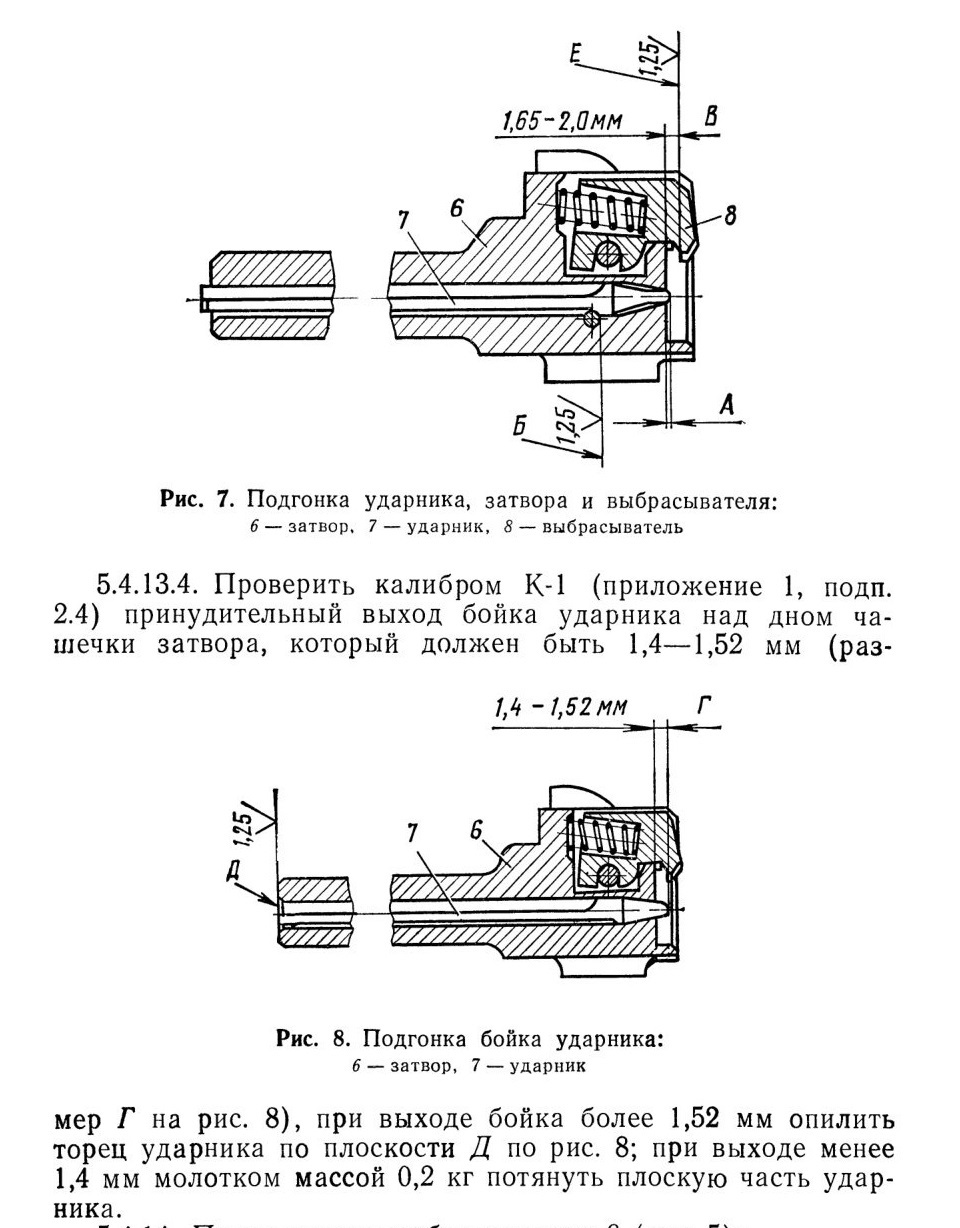

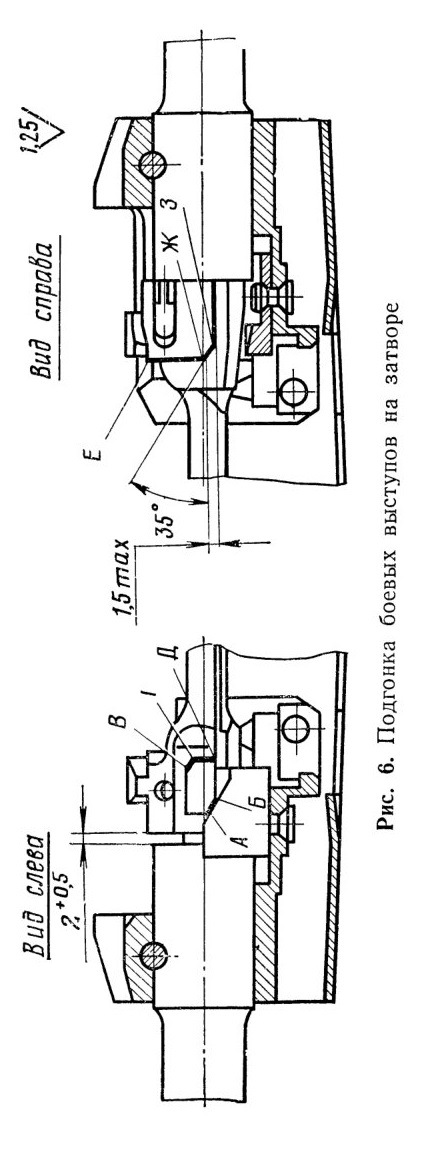

5.4. Замена затвора и его деталей............................—

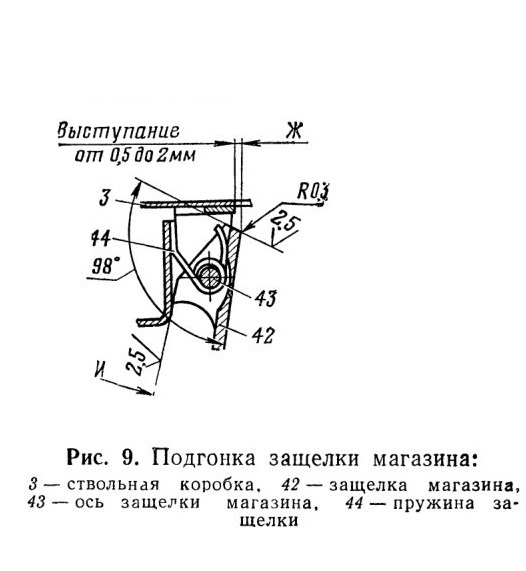

5.5. Замена защелки магазина................................23

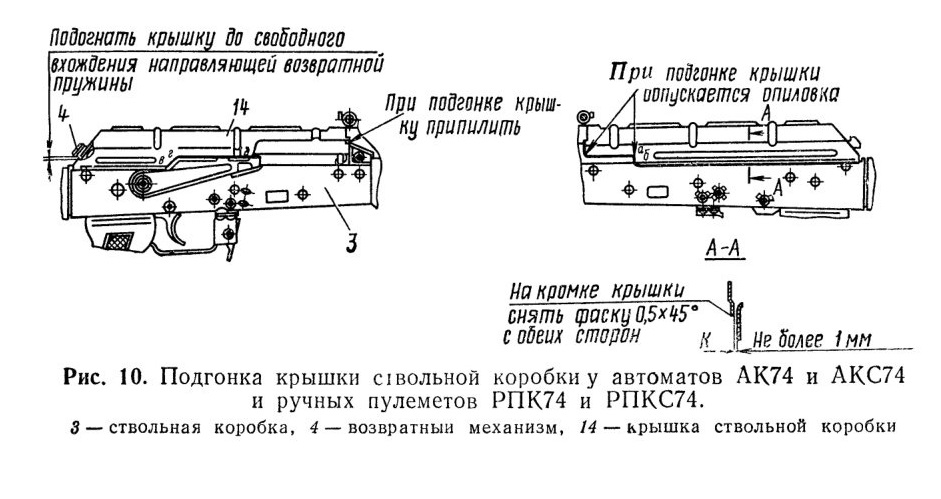

5 6. Замена крышки ствольной коробки........................24

5.7. Замена крышки ствольной коробки автомата АКС74У ... 26

5.8. Замена магазина и его деталей............................29

5.9. Замена мушки и основания мушки......................30

5.10. Замена деревянных прикладов ..........................—

5.11. Замена приклада автоматов АКС74, АКС74У и их деталей 32

5.12. Замена приклада пулемета РПКС74 ............34

5.13. Замена прицельных планок, целика и их деталей .... 36

5.14. Замена рукоятки......................................38

5.15. Замена рукоятки штыка-ножа..........................—

5.16. Замена частей сошек..................................41

5.17. Замена ствольной накладки..............................42

5.18 Замена штока затворной рамы..........................44

5.19. Замена частей ударно-спускового механизма..............45

5.20. Замена цевья..........................................51

5.21. Замена чеки кольца цевья..............................52

5.22. Замена чеки ствольной накладки........................53

6. Ремонт прицельного приспособления........................54

6.1. Качка мушки............................................—

6.2. Ослабление посадки основания мушки....................—

6.3. Забоины на вершине мушки, гривки и в прорези прицельной планки или целика.................., —

6.4. Изгиб мушки, прицельной планки............ —

6.5. Наличие нескольких рисок на основании мушки или на колодке мушки
6.6. Боковая качка прицельной планки . . . ,

6.7. Боковая качка целика у автомата АК.С74У

6.8. Неэнергично действует прицельная планка



6.9. Целик автомата АКС74У не удерживается в приданных положениях ........................

6.10. Туго передвигается хомутик по придельной планке ....

6.11. Хомутик не удерживается на делениях придельной планки

6.12. Продольное перемещение (качка) целика пулемета в 1фи-

цельной планке .....................

6.13. Целик пулемета туго перемещается в прицельной планке

6.14. Фиксатор с винтом целика свободно вращается.....

6.15. Отическии прицел затруднительно присоединяется к изделию и отделяется от него ................

6.16. Качка оптического прицела...............

7. Ремонт ствола.......................

7.1. Износ канала ствола по полям, скругление или скрошен-

ность углов полей нарезов ................

7 2 Сколы хрома в патроннике или в канале ствола......

7.3 Изгиб ствола......................

7.4 Вмятины на стволе...................

7 5. Раздутие ствола....................

7.6 Трещины в стволе, газовой камере, прицельной колодке или

колодке мушки......................

7.7. Качка на стволе газовой камеры, прицельной колодки или

колодки мушки.....................

7.8. Фиксатор не удерживает дульный тормоз автомата или пламегасители автомата АКС74У и пулемета от свинчивания . .

7.9 Качка тормоза или пламегасителя па стволе автомата . . .

8. Ремонт ствольной коробки .................

8 1. Качка ствола, сухаря, вкладыша или затыльника.....

8 2 Качка приклада....................

8.3. Качка предохранительной скобы.............

8.4 Затруднительное отделение и присоединение крышки ствольной коробки .......................

8 5. Выпадание крышки ствольной коробки..........

8 6. Трещины в крышке ствольной коробки..........

8.7. Чека ствольной накладки не удерживается в закрытом положении .........................

8.8. Качка ствольной накладки на основании ствольной накладки 8 9. Продольные трещины в основании ствольной накладки . .

8.10. Качка ствольной накладки в сборе на ствольной коробке

со стволом........................

8.11. Затруднительное отделение и присоединение ствольной накладки в сборе............,..........

8 12. Продольное перемещение цевья.............

8.13. Затруднительное отделение и присоединение цевья . . . .

8.14. Горизонтальная и вертикальная качки заднего конца цевья 8 15. Качка рукоятки в соединении со ствольной коробкой . . .

8 16. Излом рукоятки...................

8 i7. Выпадание магазина из ствольной коробки .......

8 18. Вертикальная качка магазина на защелке........

9 Ремонт затворной рамы с затвором .............

9.1 Тугое перемещение затворной рамы с затвором......

9.2. Недоход затворной рамы с затвором в крайнее заднее положение........................


9 3. Недоход затворной рамы с затвором в переднее положение

9 4 Неподача очередного патрона в патронник ствола .....

9 5 Поперечный разрыв гильз................

9 6. Неизвлечение или неотражение стреляной гильзы . ... .






10. Ремонт ударно-спускового механизма........................Ь9

10.1. Курок не становится на боевой взвод ....................—

10.2. Срыв курка с шептала или автоспуска....................—

10.3. Переводчик не удерживается в приданных положениях . . 70

10.4 Курок не становится на предохранитель..................—

10.5. Тугой или слабый спуск курка..........................—

10.6. Курок не спускается с боевого взвода....................71

10.7. Спусковой крючок не возвращается в исходное положение —

10.8. Отсутствие автоматического огня при переводчике, поставленном на автоматический огонь ..........................—

10.9. Самопроизвольная автоматическая стрельба или сдвоенные

выстрелы при переводчике, поставленном на одиночный огонь 72

10.10. Осечки................................................—

10.11. Выталкивание осей ударно-спускового механизма .... 73

10.12. Замедлитель неэнергично возвращается в переднее положение ..................................................—

10.13. Заклинивание защелки замедлителя......................—

11. Ремонт деревянных прикладов, деревянных частей ствольных

накладок, цевья и рукоятки Особенности ремонта пластмассовых частей..................................................74

11.1. Вмятины и сколы на поверхностях деревянных деталей 75

11 2. Расслоение шпона........................................76

11.3. Качка затыльника, затылка или антабки..................—

11.4. Пружина пенала не удерживается в гнезде приклада ... 77

11.5. Пенал с принадлежностью не извлекается из гнезда

приклада ................................................—

11.6. Крышка затылка не удерживается в закрытом положении 78

11.7. Качка приклада в соединении со ствольной коробкой или

с затыльником..............................................—

11.8. Излом приклада......................79

11.9. Выпадание втулки соединительного винта из рукоятки . . —

11.10. Выколы в пластмассовых деталях приклада, цевья или

ствольной накладки ......................................80

11.11 Выпадание пружины цевья............................—

11.12. Ремонт пластмассового приклада, цевья и ствольной

накладки ..................................................—

12 Ремонт складывающегося приклада автомата................82

12.1. Приклад не удерживается в сложенном положении ... —

12.2. Приклад не удерживается в откинутом положении .... —

12.3. Качка приклада........................................83

12.4. Вертикальная качка приклада ............................—

12.5. Изгиб приклада........................................84

13. Ремонт складывающегося приклада ручного пулемета .... —

13.1. Вмятины и сколы на поверхностях приклада..............—

13.2 Расслоение шпона на поверхностях приклада............—

13.3. Качка затылка на прикладе............................—

13.4. Пружина пенала не удерживается в гнезде приклада . . —

13.5. Пенал с принадлежностью не извлекается из гнезда приклада ................................................—

13.6. Крышка затылка не удерживается в закрытом положении —

13.7 Качка приклада в соединении с затыльником..............—

13 8. Затруднительно переводится приклад из боевого положения в походное..........................................85

13 9. Приклад не удерживается в боевом (откинутом) положении —

13.10. Качка приклада на защелке приклада в боевом положении 86

13.11. Приклад не удерживается в походном (сложенном) положении ...........................“

13.12. Сквозные тр-ещины или излом приклада , .......87



14. Ремонт сошек пулемета............... . . .1

14.1. Изгиб полозков стоек / сошек..............

14.2. Тугое вращение основания Ь сошек на стволе........

14.3. Излом стоек 1 сошек..................

14.4. Изгиб стоек 1 сошек..................

14.5. Стойки / сошек не удерживаются в походном положении

15. Ремонт магазина......................

15.1. Крышка 6 магазина не удерживается на корпусе 1 магазина

15.2. Затруднительное наполнение магазина патронами ....

15.3. Патроны не удерживаются в магазине..........

15.4. Магазин не удерживается защелкой в ствольной коробке

15.5. Неподача патронов из магазина в патронник ствола . . .

16. Ремонт штыка-ножа....................

16.1 Штык не удерживается на автомате..........

16.2. Собранный штык не удерживается в ножнах.......

16.3. Качка кольца на лезвии штыка.............

16.4. Качка или излом рукоятки на лезвии штыка.......

16.5. Качка упора ножен....................

16.6. Излом конца лезвия..................

16.7. Зазубрины и притупление лезвия ............

16.8. Износ или обрыв ремня или подвески..........

17. Ремонт принадлежностей и инструмента...........

17.1. Изгиб шомпола....................

17.2. Излом шомпола или срыв резьбы на конце шомпола . . .

17.3. Вытекание смазки из масленки............

17.4. Излом выколотки, скрошенность отвертки.........

18. Проверка и испытания отремонтированных изделий .....

Приложения:

1. Сводная ведомость применяемости общего и специального инструмента при среднем ремонте изделия ..........

2. Перечень и рисунки сборочных единиц и деталей 5,45-мм авто-

матов и ручных пулеметов Калашникова, изготовляемых без технологических карт ..................

3 Изготовление сумок и чехлов...............

4. Ведомость допускаемой замены материалов при изготовлении

деталей изделий в ремонтных органах по рисункам настоящего Руководства ....................

5. Ведомость применяемости и взаимозаменяемости составных

частей изделий ......................

6. Отличия наименований частей, принятых в руководствах по эксплуатации изделий, от чертежных наименований, принятых

в настоящем Руководстве................

7. Техническое обслуживание автоматов и ручных пулеметов . .

Нормы расхода запасных частей и материалов на средний ремонт

Нормы расхода запасных частей на средний ремонт 5,45-мм автоматов Калашникова (6П20, 6П21, 6П26, 6П20Н1,

6П21Н1, 6П26Н2)...................

Нормы расхода материалов на средний ремонт 5,45-мм автоматов Калашникова (6П20, 61121, 6П26, 6П20Н1,

6П21Н1, 6П26Н2)...................

Нормы расхода запасных частей на средний ремонт 5,45-мм ручных пулеметов Калашникова (6П18, 6П19 6П18Н1, 6Ш9Н1)........................




Нормы расхода материалов на средний ремонт 5 45 мм ручных пулеметов Калашникова (6П18, 6П19, 6П18Н1, 6П19Н1) . ....................229

Лист регистрации изменений , ...........................235
5 45 мм АВТОМАТЫ КАЛАШНИКОВА АК74, АКС74 И АКС74У И 5,45 мм РУЧНЫЕ ПУЛЕМЕТЫ КАЛАШНИКОВА РПК74 И РПКС74

Редактор А М Алексеева Технический редактор М В Федорова Корректор Е В Яворская

Сдано в набор 22 04 87 Подписано в печать 30 09 87.

Фермат 60X90/i6 Печ л 15 Уел печ л 15 Уел кр отт 15 13 Уч изд л 13 26 Изд № 5/3S08 Бесплатно Зак 191
Воениздат, 103160 Москва, К 160 2 я типография Воениздата 191065, г Ленинград, Д 65, Дворцовая од , 10







МИНИСТЕРСТВО ОБОРОНЫ СССР
5,45-мм АВТОМАТЫ КАЛАШНИКОВА АК74, АКС74 и АКС74У и 5,45-мм РУЧНЫЕ ПУЛЕМЕТЫ КАЛАШНИКОВА РПК74 и РПКС74

РУКОВОДСТВО ПО СРЕДНЕМУ РЕМОНТУ

НОРМЫ РАСХОДА ЗАПАСНЫХ ЧАСТЕЙ И МАТЕРИАЛОВ
МОСКВА ВОЕННОЕ ИЗДАТЕЛЬСТВО 1988







РУКОВОДСТВО ПО СРЕДНЕМУ РЕМОНТУ
1. ВВЕДЕНИЕ


Настоящее Руководство содержит указания по среднему ремонту 5,45-мм автомата Калашникова АК74 (6П20), 5,45-мм автомата Калашникова со складывающимся прикладом АКС74 (6П21), 5,45-мм автомата Калашникова укороченного АКС74У (6П26), 5,45-мм ручного пулемета Калашникова РПК74 (6П18), 5,45-мм ручного пулемета Калашникова со складывающимся прикладом РПКС74 (6П19), их модификаций с ночными прицелами и предназначено в качестве основной ремонтной документации для подвижных ремонтно-восстановительных частей армейского и фронтового подчинения как в мирное, так и в военное время.

Кроме настоящего Руководства при среднем ремонте необходимо использовать следующие документы:

Общее руководство по ремонту ракетно-артиллерийского вооружения (ч 1* и 3**), Воениздат, 1983 или Общее руководство по среднему ремонту ракетного, радиотехнического и артиллерийского вооружения (ч. 1* и 3**), Воениздат, 1972;

Руководство по 5,45-мм автомату Калашникова (АК74, АКС74, АК74Н, АКС74Н) и 5,45-мм ручному пулемету Калашникова (РПК74, РПКС74, РПК74Н, РПКС74Н), Воениздат, 1976;

Руководство по 5,45-мм автомату Калашникова укороченному АКС74У (АКС74УН2), Воениздат, 1983.

В настоящем Руководстве как основной вариант рассматривается 5,45-мм автомат Калашникова АК74 (6П20) с деревянным (пластмассовым) прикладом.

Автомат АКС74 (6П21) отличается от автомата АК74 наличием металлического складывающегося приклада.

Автомат АКС74У (6П26) отличается от автомата АКС74 укороченным стволом, упрощенным прицелом, укороченным штоком, дульный тормоз заменен пламегасителем, колодка мушки совмещена с газовой камерой.


* В дальнейшем именуется «Общее руководство» (ч, 1)
** То же (ч. 3).







Ручные пулеметы РПК74 (6П18) и РПКС74 (6П19) отличаются от автомата АК74 наличием удлиненного ствола, подвижного целика прицельной планки, сошек и магазина вместимостью на 45 патронов.

Ручной пулемет РПКС74 отличается от ручного пулемета РПК74 наличием складывающегося приклада.

Автоматы АК74Н1 (6П20Н1), АКС74Н1 (6П21Н1),

АКС74УН2 (6П26Н2) и ручные пулеметы РПК74Н1 (6П18Н1), РПКС74Н1 (6П19Н1) отличаются от обычных автоматов и ручных пулеметов наличием на их ствольных коробках планки, на которой крепится специальный ночной прицел.

За время выпуска автоматы и ручные пулеметы существенных изменений не претерпели.

Руководство разработано на основании технической документации на автоматы и ручные пулеметы по состоянию на 1.01 1986 г.

Настоящее Руководство состоит из 18 разделов и приложений.

Нормы расхода запасных частей и материалов для среднего ремонта автоматов и ручных пулеметов даны в конце Руководства.

В Руководстве принята условная нумерация сборочных единиц и деталей согласно рисункам 1—5, 11, 13, 16—20, 46—50 и 65. В подрисуночных подписях к рисункам кроме порядкового номера и чертежного наименования сборочных единиц и деталей даны их чертежные обозначения (номера).

Ночные прицелы ремонтировать по ремонтной документации на эти прицелы. Выверку прицельных приспособлений автоматов и ручных пулеметов с ночными прицелами производить по эксплуатационной документации на эти автоматы и пулеметы *.

* В дальнейшем автоматы и ручные пулеметы именуются «изделиями».

По настоящему Руководству производится и текущий ремонт изделий. При текущем ремонте изделия подвергаются внешнему осмотру, как указано в подразд. 4.2, и устраняются неисправности согласно указаниям разд. 6—16. Проверка отремонтированных изделий проводится согласно указаниям подразд. 18.3.

Организационные и технические указания по проведению технического обслуживания изделий в воинских частях и соединениях даны в приложении 7.

Запасные части для текущего ремонта берутся из группового комплекта ЗИП, а материалы за счет норм годового отпуска материалов на эксплуатацию изделия.








2. УКАЗАНИЯ ПО МЕРАМ БЕЗОПАСНОСТИ
При приеме изделий в ремонт, дефектации, разборке, устранении причин неисправностей, сборке, испытаниях, испытании стрельбой и выдаче изделий из ремонта

соблюдать требования безопасности, изложенные в Общем руководстве (ч. 1 и 3) и в частных руководствах на изделия.

При ремонте и испытаниях изделий, при работе на станочном оборудовании, ведении химических процессов (травление, фосфатирование и др.). сварочных работах, испытании стрельбой выполнять меры безопасности, пожарной безопасности и промышленной санитарии, указанные в Общем руководстве (ч. 1), в настоящем Руководстве (подразд. 4.1) и общепромышленных документах.


3. УКАЗАНИЯ ПО ОРГАНИЗАЦИИ РЕМОНТА

Ремонт изделия производить необезличенным методом с соблюдением действующих правил сохранности изделий.

Разборку и сборку изделий и проверку боя производить согласно частным руководствам на изделия и Общему руководству, при этом пользоваться штатным инструментом ЗИП изделий и инструментом и приспособлениями, указанными п приложении 1.

При отсутствии особых указаний в настоящем Руководстве выявление и устранение общих неисправностей типовых деталей и их сопряжений производить согласно указаниям Общего руководства (ч. 1 и 3).

При ремонте изделий необходимо руководствоваться такой последовательностью устранения причин неисправностей:

чистка изделия в целях замены негодной смазки и нормального смазывания;

проверка правильности сборки изделия и работы деталей под действием пружин;

устранение (зачистка, обработка) приподнятого металла у краев забоин, задиров, наминов и других наплывов металла;

устранение деформации тонкостенных деталей без нагревания;

проверка и обеспечение правильности сопряжений деталей путем обработки скругленных элементов сопрягаемых деталей;

восстановление изношенных элементов деталей путем постановки дополнительных прокладок, вклеек и наплавки;





замена изношенных и (или) негодных деталей из ЗИП Или изготовленных ремонтными органами;

изготовление категорийных (ремонтных) деталей для компенсации предельного износа сопряжений в механизмах (узлах).

При отсутствии запасных частей для ремонта изделий они могут быть изготовлены по рисункам, которые помещены в приложении 2.

Изготовление пружин производить согласно указаниям Общего руководства (ч. 1) и по рисункам приложения 2 настоящего Руководства только в военное время.

Указания по допустимой замене материалов даны в приложении 4.

При изготовлении деталей по рисункам приложения 2 острые кромки углов и ребер притупить до радиуса 0,2— 0,3 мм, внутренние углы выполнять радиусом 0,1—0,2 мм.

Марки углеродистых сталей по ГОСТ 1050—74 и ГОСТ 1051—73, легированных по ГОСТ 4543—71 указаны на рисунках.

Типы электродов для электродуговой сварки и наплавки даны по ГОСТ 9467—75 и ГОСТ 10051—75.

Изготовление брезентовых сумок и чехлов производить по рисункам приложения 3.

Вновь изготовленные детали и детали, осветленные инструментом в процессе ремонта, вместо фосфатирования разрешается окрашивать (подкрашивать) согласно указаниям Общего руководства (ч. 1).

Восстановление изношенных защитных покрытий на металлических деталях производить согласно указаниям Общего руководства (ч. 1).

Если номера на затворе, затворной раме, переводчике, крышке, направляющей трубке, деталях ударно-спускового механизма не соответствуют номеру оружия, нанесенному на ствольной коробке, осторожно зачеканить (забить) несоответствующие номера и нанести номер оружия рядом с забитым номером. Во всех случаях разрешается наносить номера электрографом.

В настоящем Руководстве рассматривается ремонт изделий с использованием запасных частей из ремонтного комплекта ЗИП, а также деталей, изготовленных в ремонтном органе, а в военное время — и от раскомплектации списываемых (негодных) изделий.

Руководство рассчитано на слесаря по ремонту стрелкового оружия.



Ремонт производить на приспособленных слесарных верстаках при температуре воздуха в рабочем помещении не ниже 16°С.


4. ДЕФЕКТАЦИЯ ИЗДЕЛИЯ

4.1. Подготовка к дефектации


Получить комплект калибров, указанных в приложении 1, и 30 учебных патронов.

Направить ствол в безопасном направлении.

Отделить магазин и проверить, нет ли в нем боевых или учебных патронов. Снаряженные магазины освободить от патронов, патроны сдать.

У изделия переводчик установить в положение ОД, отвести затворную раму назад и осмотреть патронник ствола, в нем не должно быть патрона или гильзы. При наличии патрона или гильзы перезарядкой попытаться извлечь патрон из патронника ствола. Если он не извлекается, то установить переводчик в положение ПР, отделить от изделия крышку ствольной коробки и возвратный механизм, установить переводчик в положение ОД и отделить затворную раму с затвором; при этом изделие надо надежно удерживать в руках и не допустить спуска курка с боевого взвода. Если при этом патрон (гильза)..остался в патроннике ствола, то шомполом, вставленным в ствол с дульной части, выбить патрон (гильзу).

Вычистить изделие и протереть канал ствола насухо.


4.2. Внешний осмотр

На оружии должны быть все детали; не должно быть качки в заклепочных и штифтовых соединениях, сколов, трещин и недопустимых вмятин на деревянных деталях.

Недостающие детали и негодные для ремонта детали заменить согласно указаниям разд 5; погнутые детали выправить без нагревания и проверить их работу на взаимодействие; приподнятый металл у краев забоин зачистить заподлицо, защитные покрытия восстановить.

Изделия, имеющие сложный изгиб ствольной коробки или трещины, направить в капитальный ремонт.

Изделия, требующие замены ствола, сошек, прицельной колодки, газовой камеры, кольца шомпола или колодки мушки, направить в капитальный ремонт.





4.3 Перечень обязательных проверок технического состояния изделия

























5. ЗАМЕНА СОСТАВНЫХ ЧАСТЕЙ ИЗДЕЛИЙ

5.1. Общие указания

В настоящем разделе даются указания по замене большинства основных составных частей изделий.

Порядок замены отдельных частей изделий дан в разд. 6— 16, в которых рассматривается ремонт составных частей.

В настоящем разделе Руководства под словом «новая» понимается деталь или сборочная единица новая или бывшая в использовании, но исправная или ранее не стоявшая на ремонтируемом изделии.

Подразделы расположены в алфавитном порядке наименований деталей.

В приложении 5 дана Ведомость применяемости и взаимозаменяемости составных частей изделий; при постановке этих деталей на ремонтируемое изделие необходимо выполнить все проверки соответствующего подраздела, так как в отдельных случаях при сопряжении новых годных деталей с изношенными деталями нарушается взаимозаменяемость.

5.2. Замена возвратного механизма и его деталей

5.2.1. Отделить (открыть) крышку 14 (рис. 1—3) ствольной коробки и отделить возвратный механизм.

5.2.2. Разобрать возвратный механизм (рис. 4), заменить негодную деталь новой и собрать возвратный механизм.

5.2.3. Проверить, свободно ли входит выступ направляющей 1 возвратной пружины в паз задней стенки ствольной коробки,





при необходимости обработать места затирания на выступе.

5.2.4. Присоединить к изделию (закрыть) крышку ствольной коробки. Отвести затворную раму назад до отказа и нажать вперед на выступ направляющей возвратной пружины, при этом направляющая возвратной пружины должна переместиться вперед не менее 0,5 мм. Собрать изделие.

5.2.5. При перемещении направляющей возвратной пружины менее 0,5 мм опилить нижний выступ направляющей возвратной пружины до получения свободного перемещения в пределах от 0,5 до 0,9 мм.

5.2.6. Снарядить магазин 10 учебными патронами и присоединить его к изделию.

5.2 7. Поставить изделие на верстак стволом вверх и, отводя затворную раму назад и освобождая ее, разрядить магазин; задержки при этом не допускаются.



5.3. Замена дульного тормоза, пламегасителя и их фиксатора

5.3.1. Нажать выколоткой или отверткой на фиксатор 33 (рис. 1—3) и свинтить дульный тормоз (пламегаситель) 34 со ствола.

5.3.2. Для замены фиксатора 33 или его пружины 29 выбить штифт 28 крепления фиксатора (пружины), отделить фиксатор с пружиной, заменить негодную деталь, присоединить фиксатор с его пружиной к изделию и закрепить их штифтом.

5.3.3. Утопить выколоткой фиксатор и отпустить его, после снятия нагрузки фиксатор под действием своей пружины должен энергично возвратиться в исходное положение. Навинтить дульный тормоз (пламегаситель) на ствол до отказа, а затем свинтить его до совмещения гнезда на нем с фиксатором; при этом фиксатор должен войти в гнездо дульного тормоза и надежно удерживать дульный тормоз от свинчивания или навинчивания.

5.3.4. Раскернить конец штифта 28 и проверить работу фиксатора, как указано в п. 5.3.3

5.3.5. Нажать с помощью выколотки на конец штифта, при этом штифт не должен смещаться от усилия руки.

5.3.6. Проверить вертикальную и горизонтальную качки дульного тормоза (пламегасителя) автоматов, как указано в подразд. 7.9.



5.4. Замена затвора и его деталей

5.4.1. Произвести неполную разборку изделия.

5.4.2. Подобрать затвор 2 (рис. 5) к затворной раме 1 так, чтобы затвор своим ведущим выступом свободно входил в фигурный паз затворной рамы и перемещался в затворной

раме от собственной массы; при упоре ведущего выступа затвора в переднюю стенку фигурного паза затворной рамы торец хвостовой цилиндрической части затвора должен утопать за торец затворной рамы не менее 0,5 мм, а при упоре

ведущего выступа затвора в заднюю стенку фигурного паза затворной рамы должен выступать за торец затворной рамы не менее 0,5 мм.

5.4.3. Вставить затворную раму с затвором в ствольную коробку и проверить ее перемещение.

Затворная рама с затвором должна свободно перемещаться по направляющим выступам ствольной коробки.

5.4.4. Вставить в изделие магазин и, отжимая магазин вправо и влево, проверить перемещение затворной рамы с затвором; затворная рама с затвором должна перемещаться над магазином свободно, без трения о магазин. Отделить магазин.

5.4.5. Опилить скос АБ (рис. 6) на левом боевом выступе затвора так, чтобы начало поворота затвора по винтовому скосу сухаря было при зазоре между пеньком ствола и торцом затвора в пределах от 2 до 2,5 мм и чтобы прилегание скоса на боевом выступе к винтовому скосу сухаря было по ширине не менее 1 мм.





Рис. 1. 5,45-мм автомат  Калашникова АК74 (6П20):



Рис. 2. 5,45-мм автомат Калашникова  —  укороченный АКС74У (6П26):







Рис. 3. 5,45-мм ручной пулемет Калашникова РПК74 (6П18):



Прилегание определяется по отпечатку копоти на левом боевом выступе затвора, а зазор 2—2,5 мм определяется с помощью колец толщиной 2 и 2,5 мм (приложение 1, подп. 2.12), прокладываемых между пеньком и торцом затвора. При постановке кольца толщиной 2,5 мм скос затвора не должен касаться скоса на сухаре, а при постановке кольца толщиной 2 мм должен касаться, что проверяется по копоти (подгонку производить при снятом выбрасывателе).

5.4.6. Пригнать поверхности ЕЖЗ правого и ВГД левого боевых выступов затвора (по копоти) так, чтобы прилегание их к боевым уступам ствольной коробки было не менее 60% опорной площади; при этом затвор должен крыть калибр-шашку К-3 (приложение 1, подп. 2.6) при усилии не более 15 кгс (определяется по отсутствию зазора между затворной рамой и ствольной коробкой с левой стороны) и не должен крыть калибр-шашку К-4 (приложение 1, подп. 2.7) при усилии менее 30 кгс.

5.4.7. Проверить, нет ли перекоса затвора. Для этого вставить в патронник калибр-шашку К-3. Закрыть затвор, вставить в канал ствола стержень (приложение 1, подп. 2.23), вместо дульного тормоза (пламегасителя) навинтить струбцину (приложение 1, подп. 2.24) на дульную часть ствола и с помощью стержня и струо-цины прижать затвор к боевым уступам ствольной коробки; в этом случае затворная рама должна перемещаться под действием собственной массы на участке свободного хода.

5.4.8. Если затворная рама свободно не перемещается, выяснить причину перекоса и устранить ее, как указано в п. 5.4.6.

5.4.9. При необходимости для обеспечения прохождения затвора под боевыми уступами ствольной коробки опилить ребра боевых выступов затвора.

5.4.10. Проверить (по копоти), нет ли при закрытом затворе касания выбрасывателя 8 (рис. 5) о пенек ствола; касание не допускается.

При касании подобрать другой выбрасыватель или обработать его скос.

5.4.11. Собрать изделие.

5.4.12. Для замены других деталей затвора произвести неполную разборку изделия, разобрать затвор, заменить негодную деталь и собрать затвор.

5.4.13. После замены ударника 7 (рис. 7):

5.4.13.1. Проверить перемещение ударника в канале затвора 6 при его переворачивании на 180°; ударник должен свободно перемещаться под действием силы тяжести.

5.4.13.2. Сдвинуть ударник вперед до отказа, при этом задний срез ударника должен утопать за задний срез затвора.

5.4.13.3. Сдвинуть ударник назад до отказа, при этом может быть выступание бойка ударника над дном чашечки затвора не более 0,15 мм (размер А на рис. 7) или утопание не более 0,1 мм; при выступании более 0,15 мм опилить ударник по плоскости Б по рис. 7. При уюпании более 0,1 мм подобрать другой ударник.













5.4.14. После замены выбрасывателя 8 (рис. 5):

5.4.14.1. Отжать головку выбрасывателя от центра затвора; после снятия нагрузки выбрасыватель под действием пружины 9 выбрасывателя должен энергично возвратиться в исходное положение.



5.4.14.2. Проверить калибром К-7 (приложение 1, подп. 2 9) расстояние от дна чашечки затвора до зацепа выбрасывателя, которое должно быть 1,65—2 мм (размер В на рис. 7).

5.4.14.3. При расстоянии менее 1,65 мм подобрать другой выбрасыватель, а в военное время опилить зацеп выбрасывателя по плоскости Е по рис. 7, при расстоянии более 2 мм подобрать другой выбрасыватель.

5.4.14.4. Вложить в чашечку затвора учебный патрон закраиной под зацеп выбрасывателя; он должен надежно удерживаться выбрасывателем в чашечке затвора и не выпадать из нее при легком встряхивании затвора.

5.4.14.5. Проверить, не выступает ли ось 10 (рис. 5) выбрасывателя за наружную поверхность затвора, при необходимости опилить торец оси заподлицо.

5.4.14.6. На собранном изделии при крайнем переднем положении затворной рамы с затвором по краске проверить, не касается ли выбрасыватель дна паза на пеньке ствола; при касании опилить скос на выбрасывателе.

5.4.14.7. Снарядить магазин 10 учебными патронами, присоединить его к изделию и, действуя затворной рамой, разрядить магазин; при этом все учебные патроны должны извлекаться из патронника ствола, а после встречи с отражателем энергично отражаться и выбрасываться из ствольной коробки.

5.4.15. После замены штифта 11 (рис. 5) ударника проверить прочность его посадки: при легких ударах затвором о деревянный предмет смещение штифта ударника не допускается.

5.4.16. Собрать изделие.



5.5. Замена защелки магазина


5.5.1. Отделить магазин.



5.5.2. Обжать один конец оси 43 (рис. 9) защелки магазина, с помощью выколотки выбить ось защелки магазина и отделить защелку 42 магазина с пружиной 44 защелки




5.5.3. Присоединить к изделию новую защелку магазина с пружиной защелки и закрепить их временной осью защелки (приложение 1, подп. 2.1); при необходимости может быть поставлена новая пружина защелки.

5.5.4. Отжать хвост защелки магазина вперед и отпустить его; при этом защелка магазина после снятия нагрузки должна энергично возвратиться в исходное положение до упора ее ограничителя в предохранительную (спусковую) скобу.

5.5.5. Проверить выступание верхнего торца защелки магазина над стенкой окна в ствольной коробке (размер Ж на рис. 9), которое должно быть 0,5—2 мм.

При размере Ж менее 0,5 мм опилить ограничительный выступ защелки магазина по плоскости И, при размере Ж более 2 мм удлинить (потянуть, раздать) ограничительный выступ без нагревания; при этом толщина ограничительного выступа должна быть не менее 1,2 мм.

5.5 6. Присоединить магазин; при этом торец защелки магазина должен зайти за задний упор корпуса 1 (см. рис 13) магазина до касания в вертикальную плоскость задней стенки корпуса магазина и надежно удерживать магазин в ствольной коробке.

5.5.7. Проверить вертикальную качку магазина на защелке магазина, которая допускается не более 0,5 мм.

5.5.8. При вертикальной качке магазина более 0,5 мм подобрать другую защелку магазина.

5.5.9. Проверить крепление и вертикальную качку всех комплектных магазинов, как указано в пп. 5 5.6 и 5.5.7.

5.5.10. Временную ось защелки магазина заменить штатной осью 43 (рис. 9) защелки магазина и развальцевать ее концы так, чтобы выступание каждого конца было не менее 0,3 мм и ось защелки магазина не выталкивалась при действии на нее усилием руки на выколотку. Трещины на концах оси защелки допускаются, скрошенность не допускается.

5.5.11. Проверить работу защелки магазина, как указано в п. 5.5.4.



5.6. Замена крышки ствольной коробки

5.6.1. Снять крышку ствольной коробки.

5.6.2. Подобрать крышку 14 (рис. 1 и 3) ствольной коробки по месту. При необходимости опилить передний торец крышки ствольной коробки или стенку выреза аб для уступа ствольной коробки по рис. 10 так, чтобы она свободно соединялась со ствольной коробкой; продольное перемещение крышки допускается не более 0,5 мм.

Продольное перемещение определяется по наличию зазора между задним ребром крышки и стенкой поперечного паза для него в ствольной коробке при поджатии крышки вперед; величина зазора проверяется щупом.

5.6.3. Проверить зазор К (рис. 10) между крышкой и ствольной коробкой.

Зазор допускается до 1 мм по всей длине крышки с обеих сторон.

5.6.4. Проверить, свободно ли входит выступ пятки направляющей 1 (рис. 4) возвратной пружины в окно задней стенки крышки ствольной коробки.





Рис. 10. Подгонка крышки стольной коробки у автоматов АК74 и АКС74 и ручных пулеметов РПК74 и РПКС74.
3 — ствольная коробка, 4 — возвратный механизм, 14 — крышка ствольной коробки









5.6.5. При необходимости распилить стенки так, чтобы выступ пятки свободно входил в окно крышки; при этом задний торец крышки при отжатии ее вверх не должен выходить из паза ствольной коробки.

5.6.6. Поставить переводчик на предохранитель и проверить, совпадают ли контуры переводчика вгд и крышки ствольной коробки по рис. 10.

Контур переводчика должен совпадать с контуром крышки ствольной коробки.

Зазор между переводчиком и крышкой допускается

5.6.7. Если контуры не совпадают, опилить ребро вгд крышки ствольной коробки.

После подгонки крышки кромки притупить.

5.6.8. Проверить, нет ли трения затворной рамы 13 (рис. 1 и 3) о крышку ствольной коробки при движении подвижной системы.

Трение затворной рамы о крышку ствольной коробки не допускается. Проверку проводить при отжатии затворной рамы за рукоятку вверх, а крышки вниз.

5.6.9. При трении рукоятки затворной рамы о ребро выреза крышки зачистить ребро до устранения трения.

5.6.10. Проверить, есть ли продольное перемещение пятки направляющей возвратной пружины при подвижных частях, отведенных в крайнее заднее положение; продольное перемещение должно быть не менее 0,5 мм. При продольном перемещении менее 0,5 мм опилить пятку направляющей до получения свободного хода 0,5—0,9 мм.

5.6.11. Собрать изделие.
