Танк Т-80. Техническое описание и инструкция по эксплуатации (1979 год) - часть 8

— проверить состояние защитного стекла головки прицела, резиновых колпачков на выключателях, а также светофильтра прожектора;

— проверить состояние патронов осушки прицела, при необходимости их заменить;

— смазать неокрашенные поверхности прицела смазкой ГОИ-54п ГОСТ 3276—74;

— выверить нулевую линию прицеливания;

— проверить состояние отражателя, лампы и внутренней поверхности светофильтра прожектора. Очистить светофильтр и отражатель, протирая их сухой медицинской ватой или марлей из ЗИП. Пятна удаляются ватными или марлевыми тампонами, смоченными чистым спиртом-ректификатом или смесью 5% серного эфира и 95% спирта-ректификата. Допускается удаление пятен раствором детского мыла в дистиллированной воде. Категорически запрещается пользоваться бензином, ацетоном или растворителями для очистки светофильтра и отражателя. Лампа очищается только марлевым тампоном, смоченным в спирте-ректификате;

— проверить и при необходимости произвести фокусировку лампы прожектора при помощи специалистов ремонтных подразделений;

— проверить и при необходимости согласовать оптические оси прицела и прожектора.

При техническом обслуживании №2:

— выполнить все работы технического обслуживания № 1;

— проверить надежность крепления прицела, прожектора и стабилизатора тока. При необходимости детали крепления подтянуть;

— проверить при помощи специалистов ремонтных подразделений разрешающую способность прицела, осевую силу света прожектора, а также ток, потребляемый лампой прожектора.

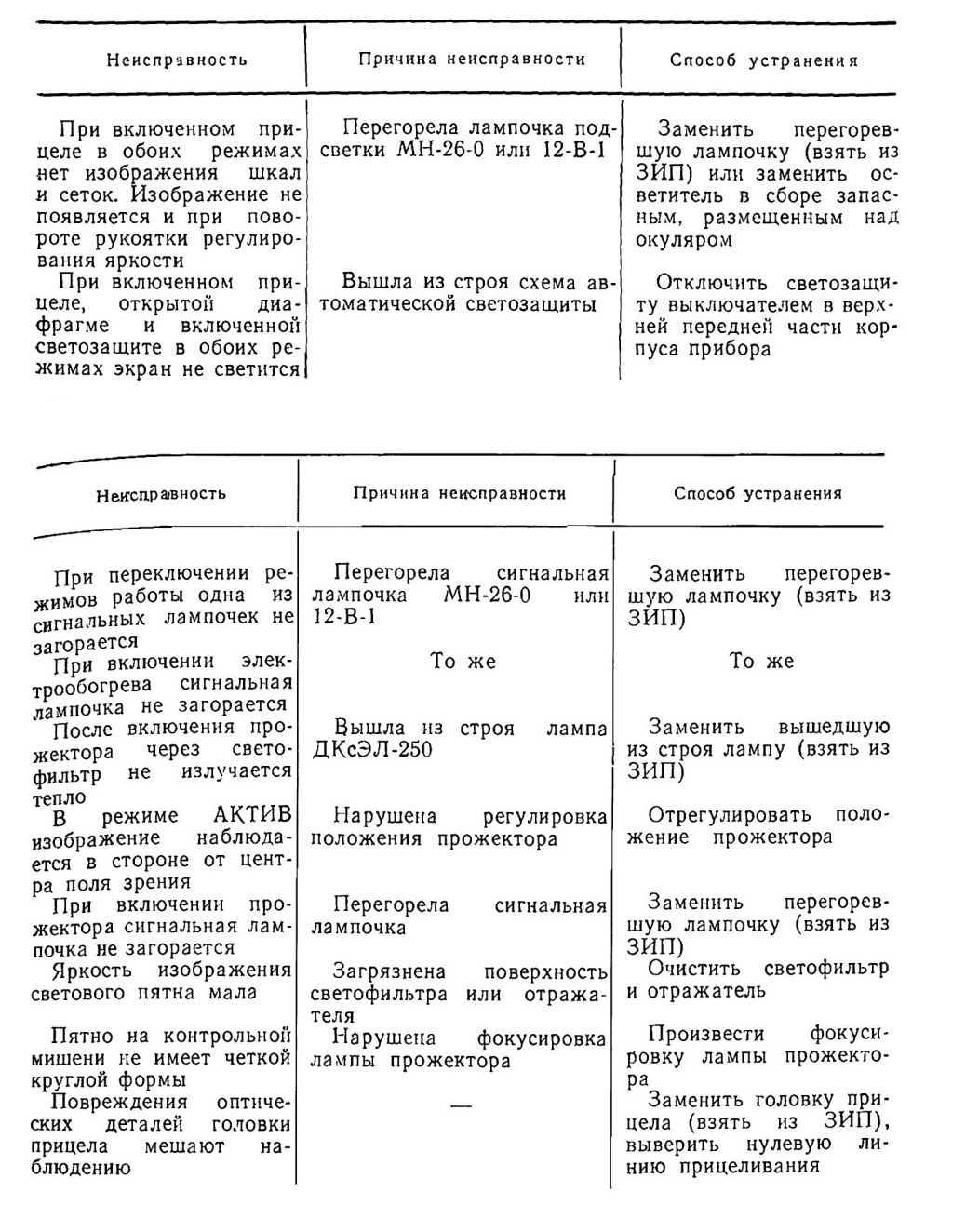

4.7.7. Возможные неисправности ночного прицела и способы их устранения

4.8. СТАБИЛИЗАТОР ВООРУЖЕНИЯ

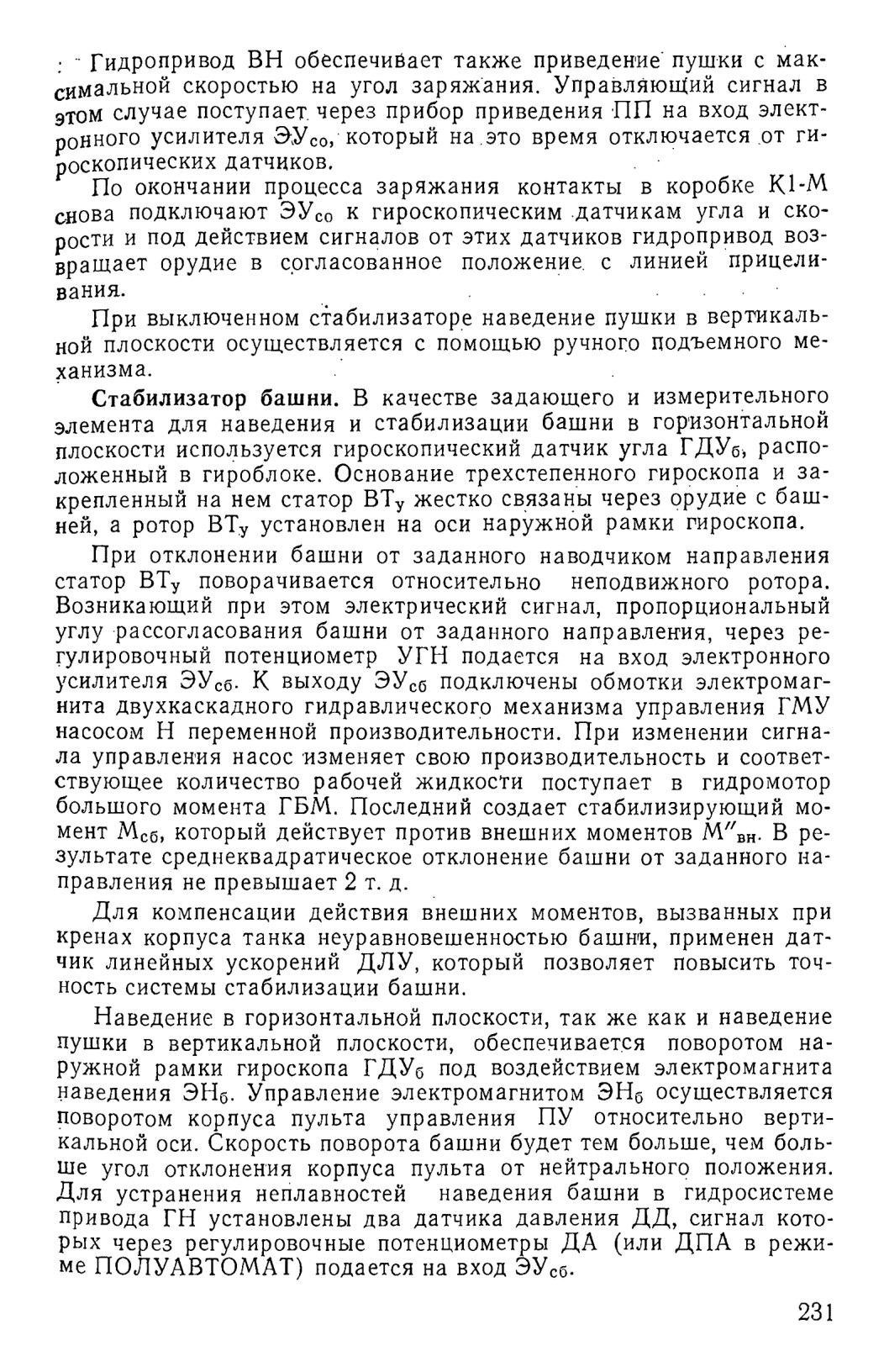

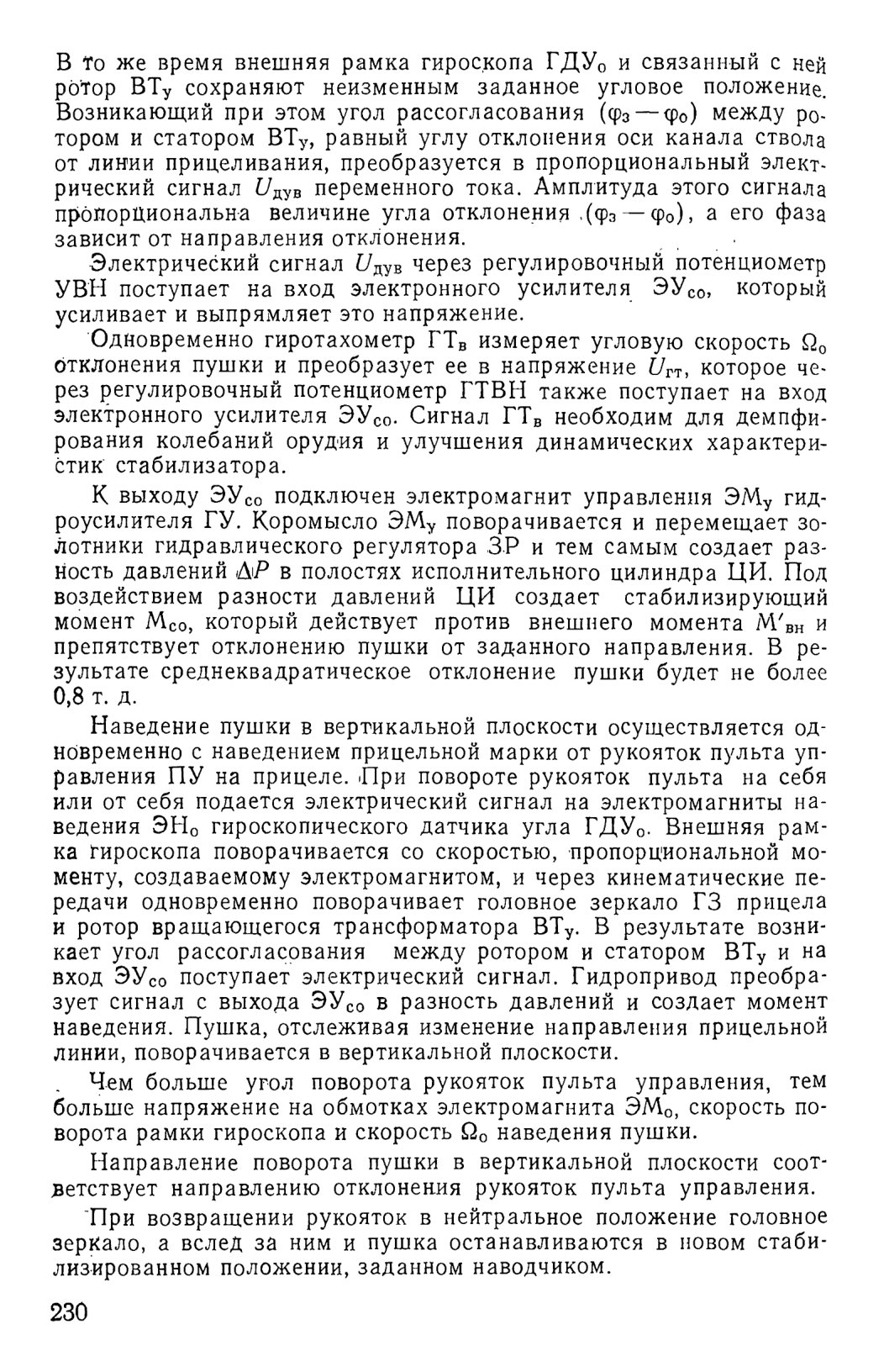

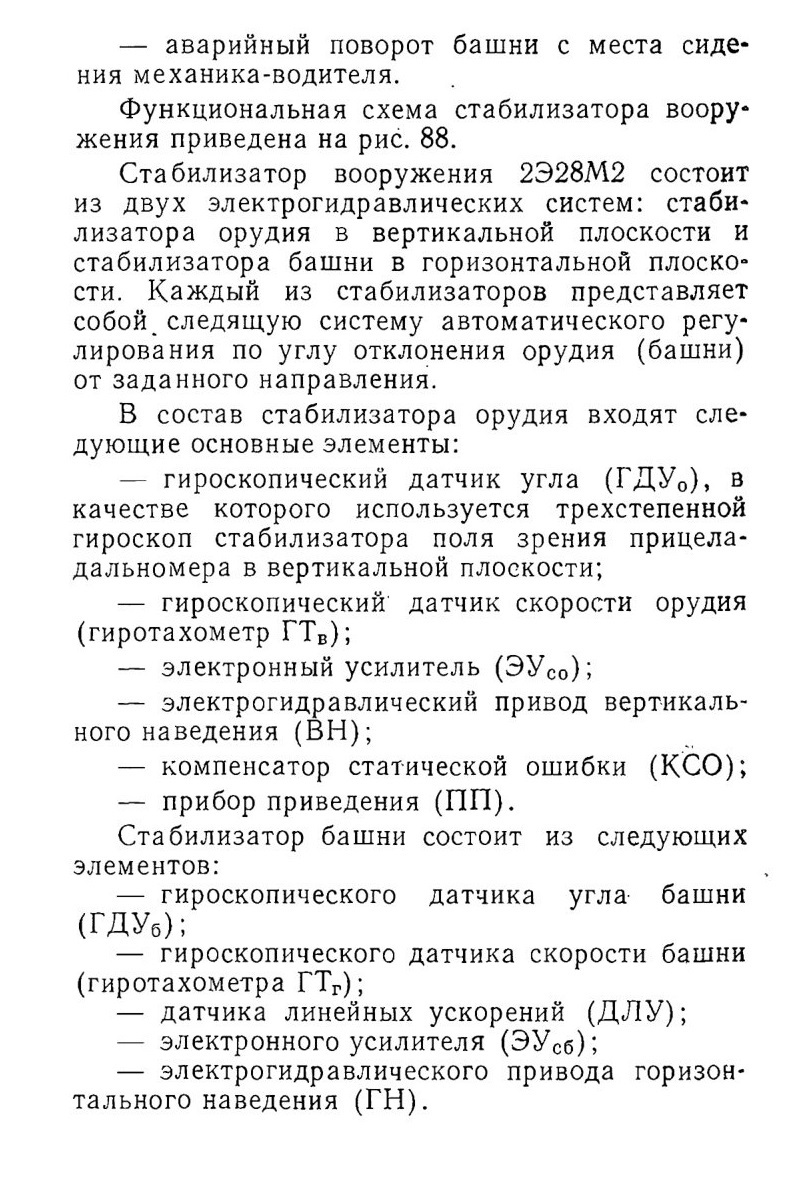

Двухплоскостной стабилизатор вооружения (система 2Э28М2) предназначен для эффективного управления вооружением танка при различных способах стрельбы.

В комплексе с лазерным прицелом-дальномером ТПД-К1 стабилизатор вооружения обеспечивает:

— автоматическую стабилизацию пушки и спаренного пулемета в двух плоскостях при колебаниях корпуса танка;

— наведение стабилизированной пушки и спаренного пулемета в вертикальной и горизонтальной плоскостях с плавным регулированием скорости иаведения;

— наведение нестабилизированной башни в горизонтальной плоскости;

— приведение пушки к углу заряжания в вертикальной плоскости и согласование оси канала ствола с заданным направлением линии прицеливания;

— переброс пушки с максимальной скоростью в процессе целеуказания от командира танка наводчику в горизонтальной плоскости;

— гидростопорение пушки после выстрела и во время заряжания;

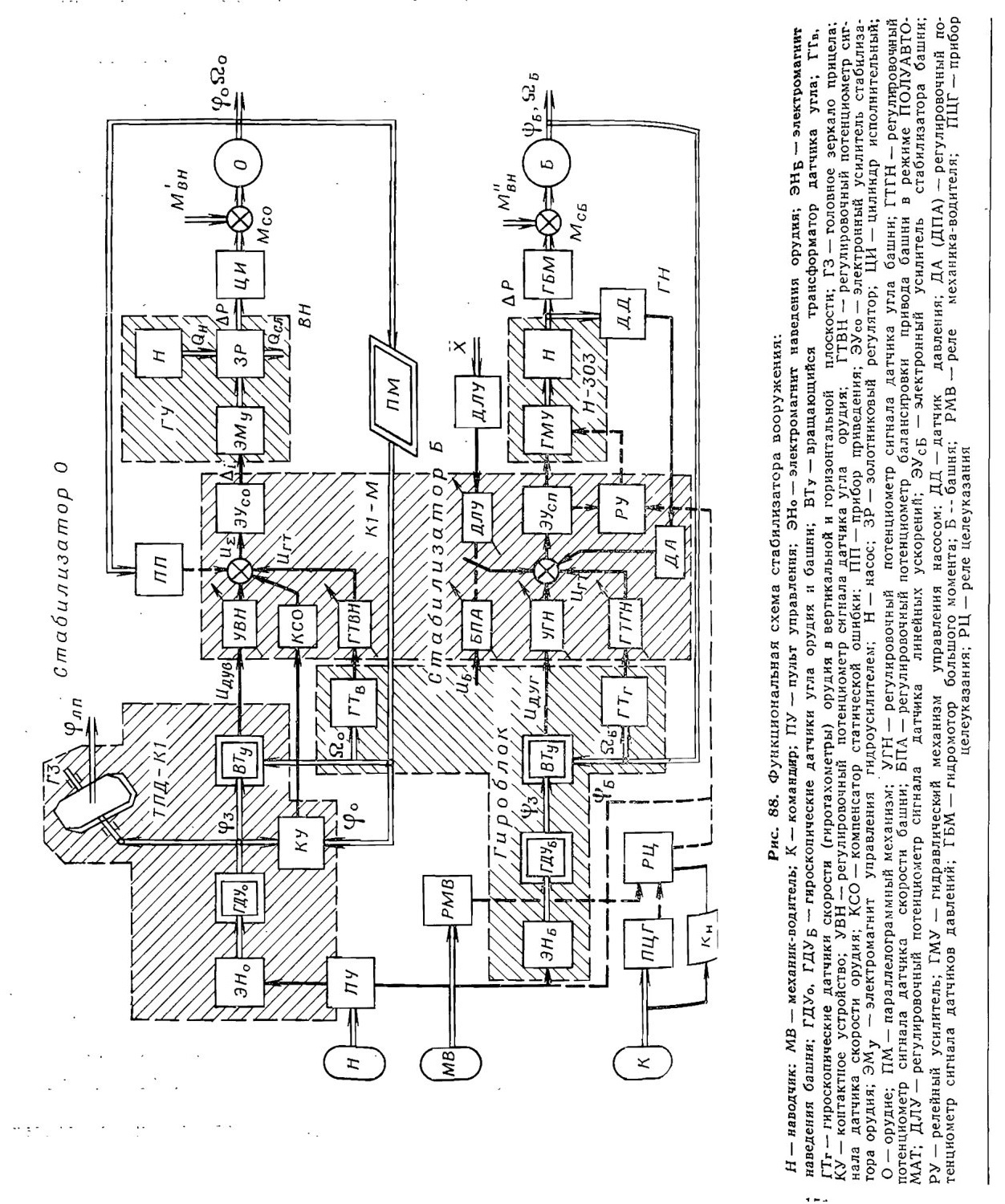

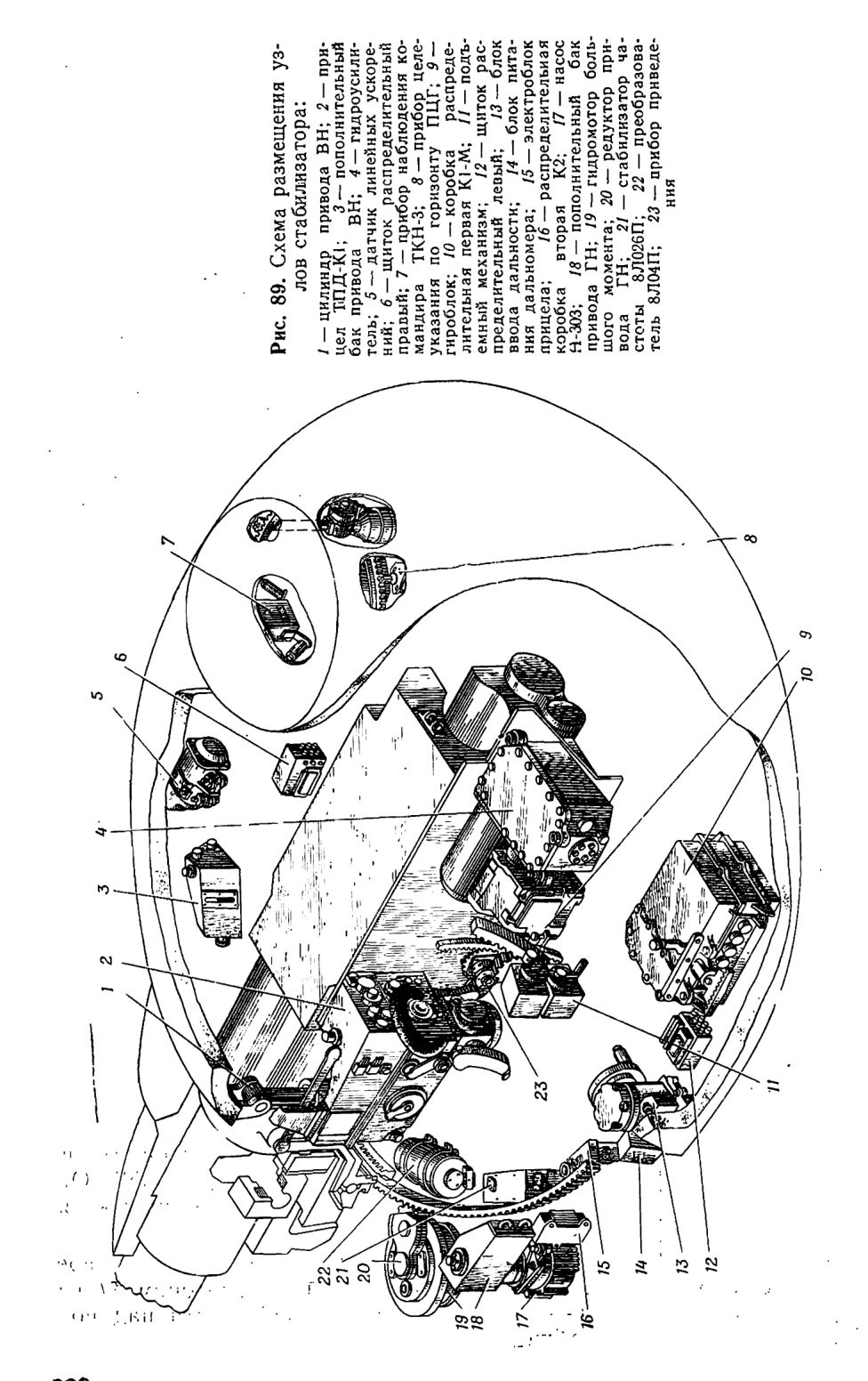

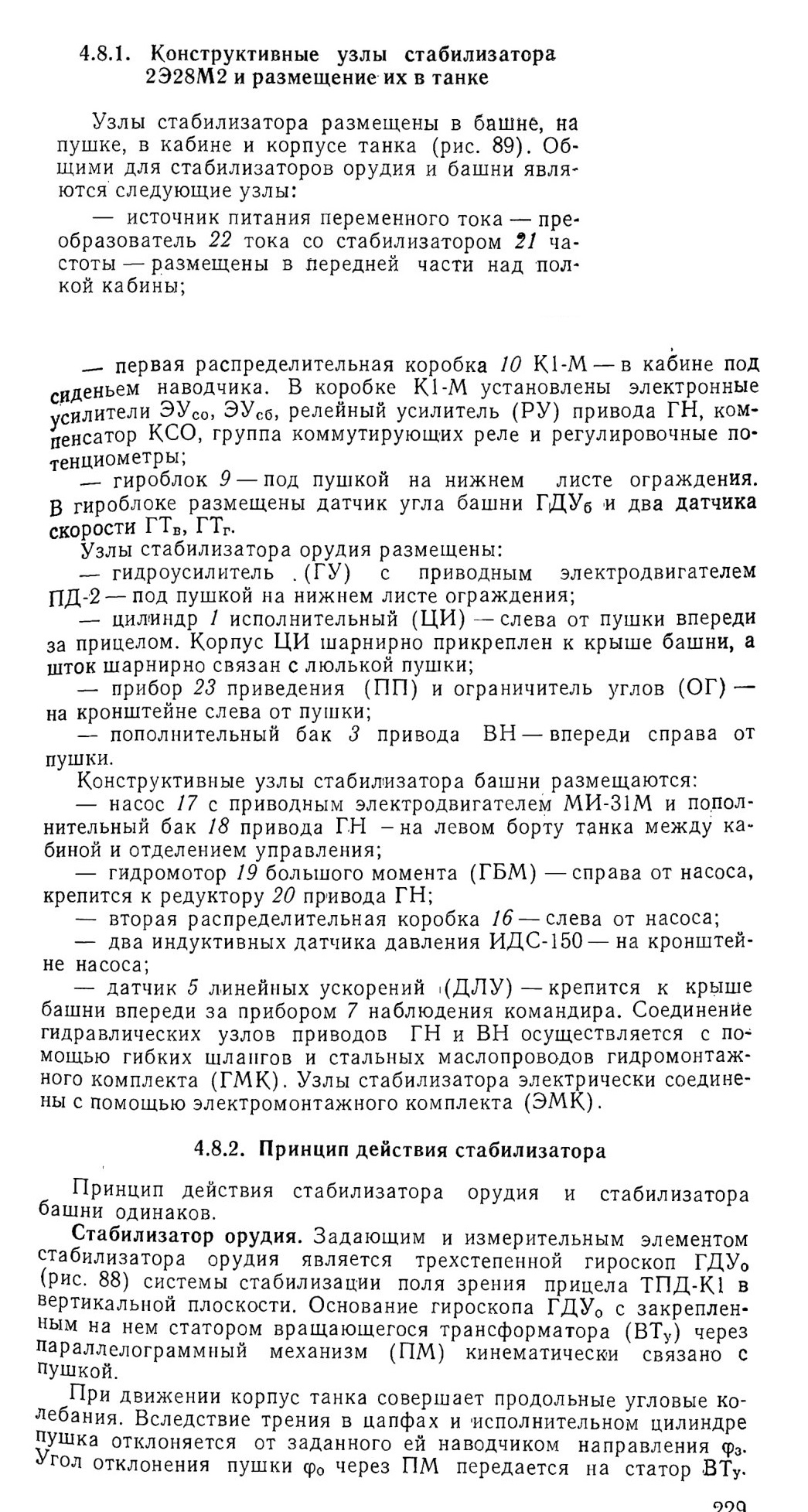

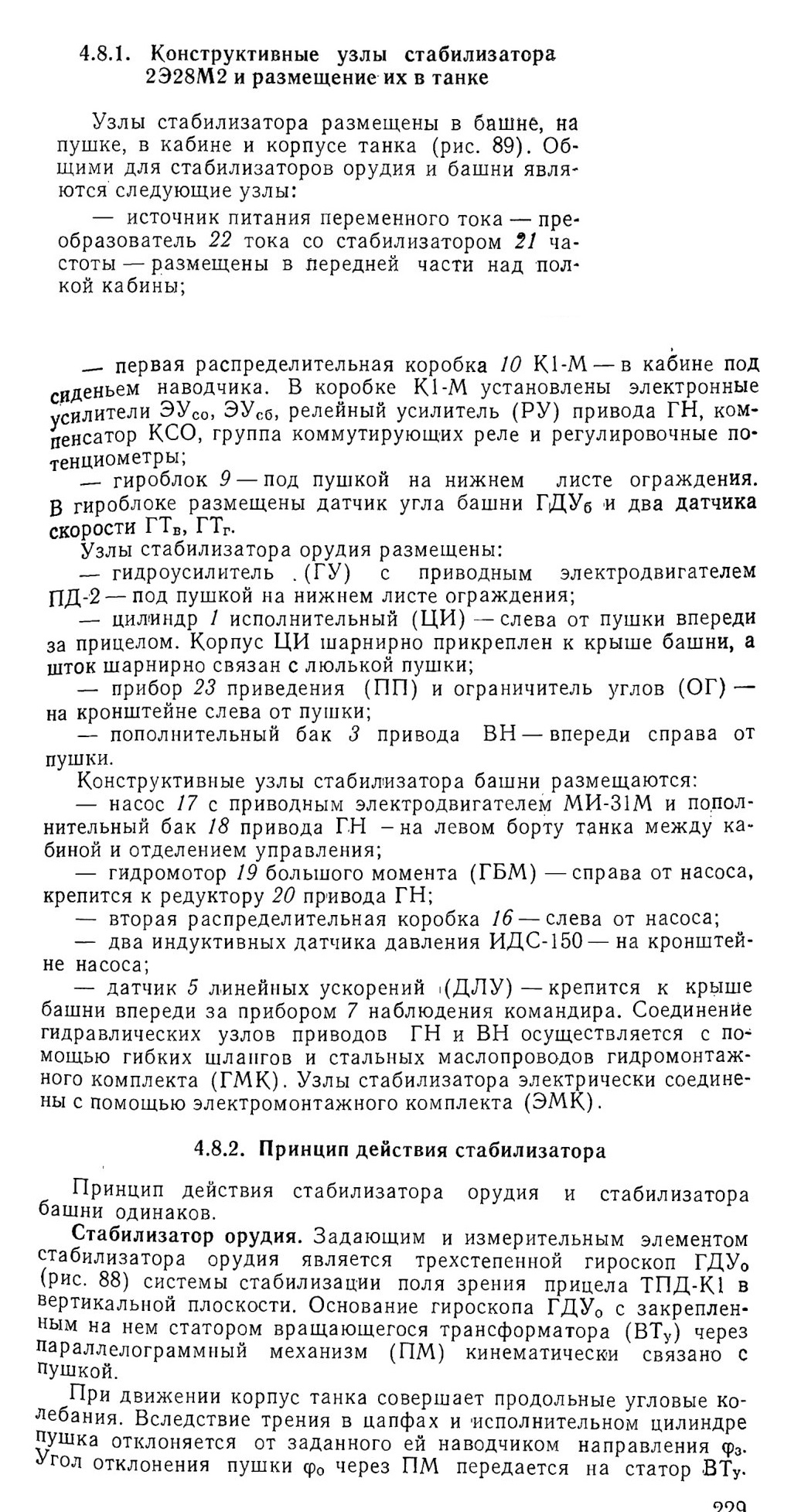

4.8.1 Конструктивные узлы стабилизатора 2 Э28М2 и размещение их в танке

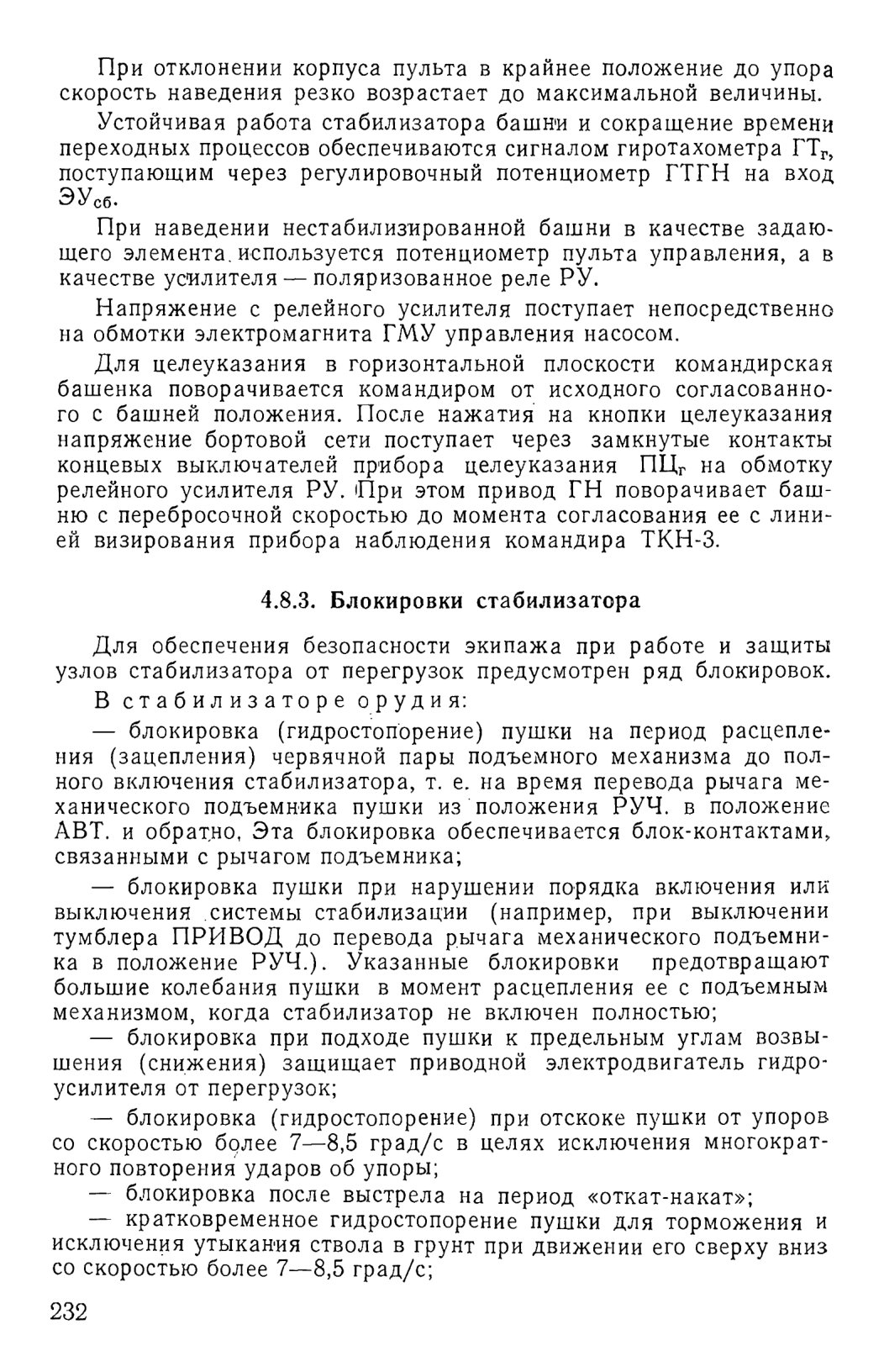

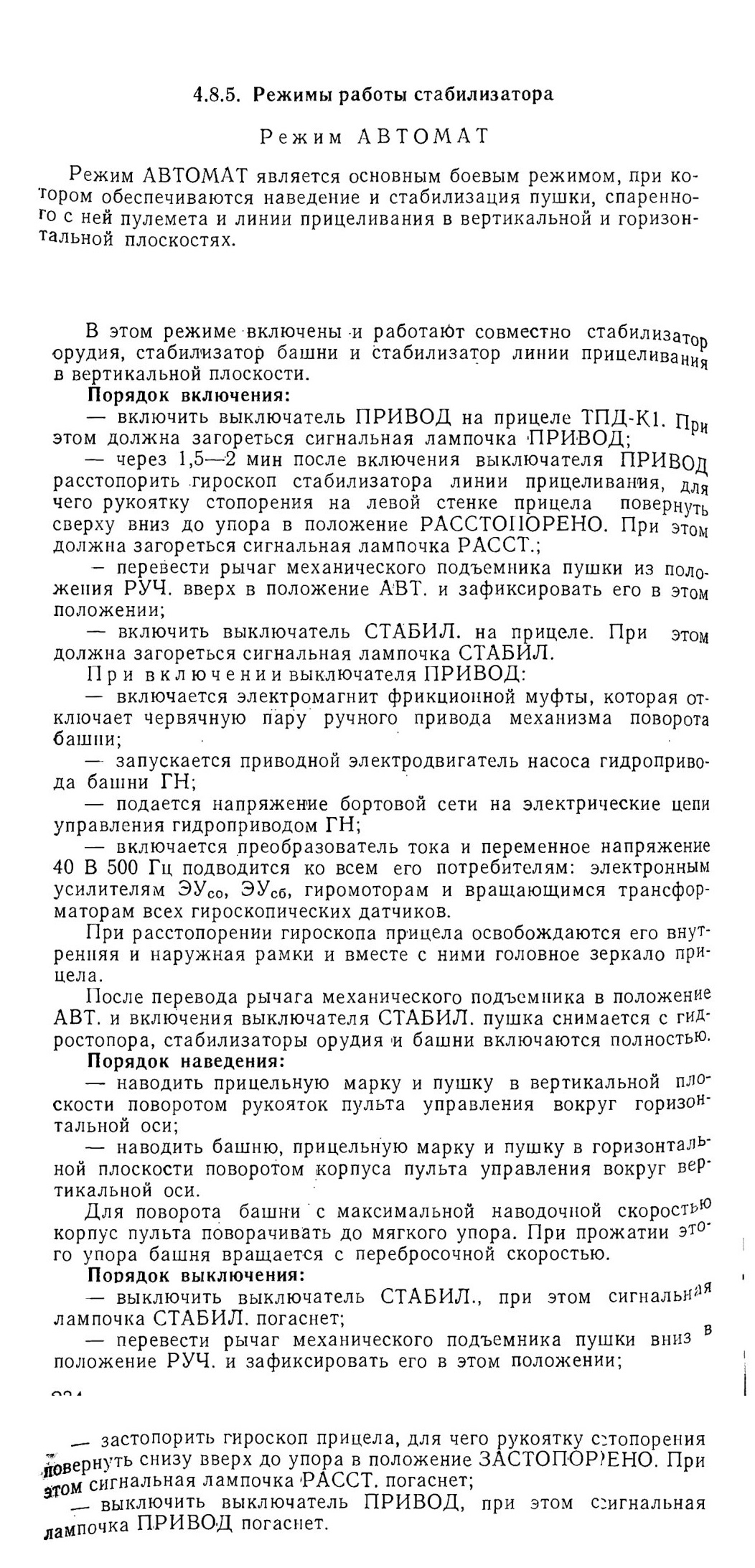

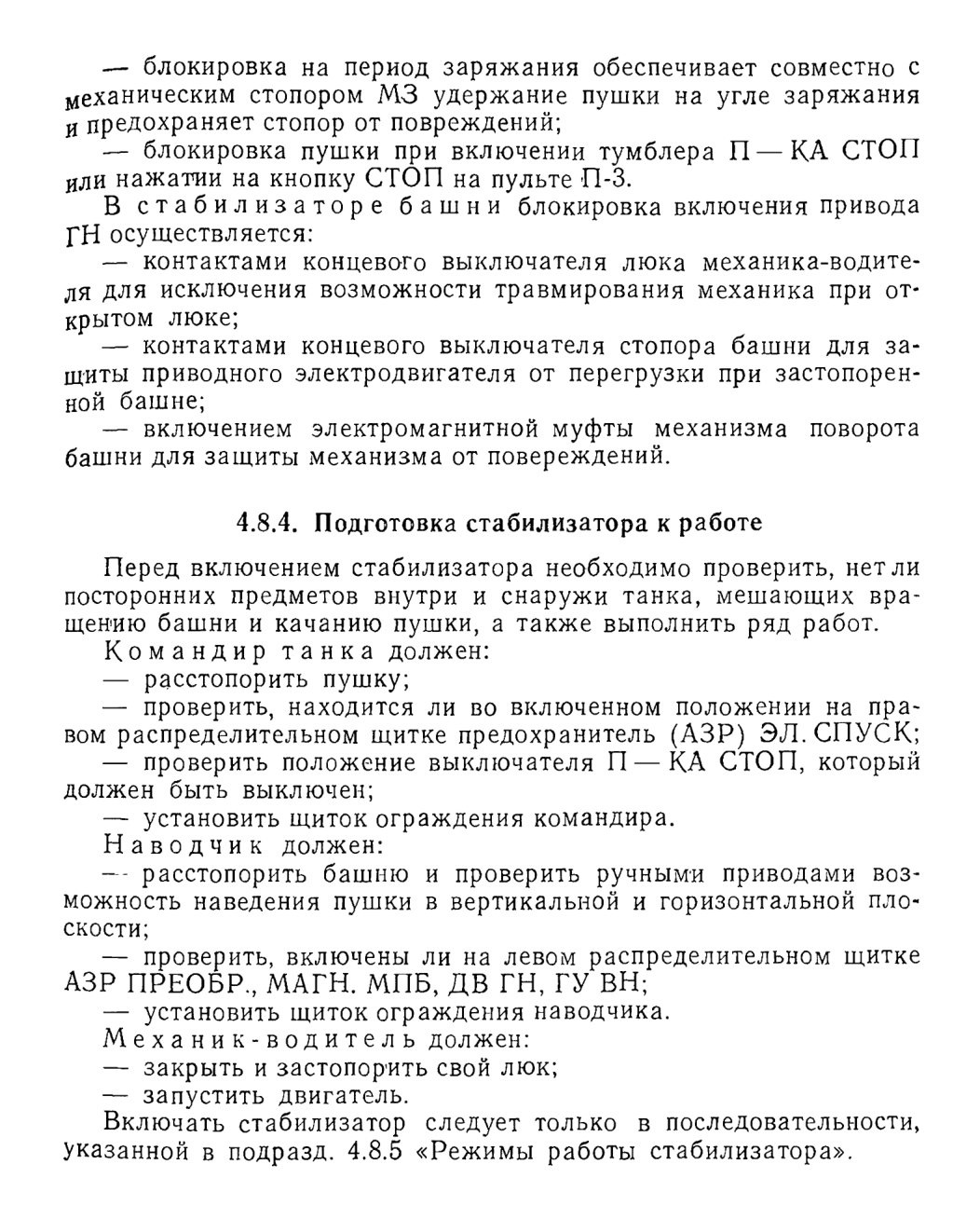

4.8.5 Режимы работы стабилизатора

Режим АВТОМАТ

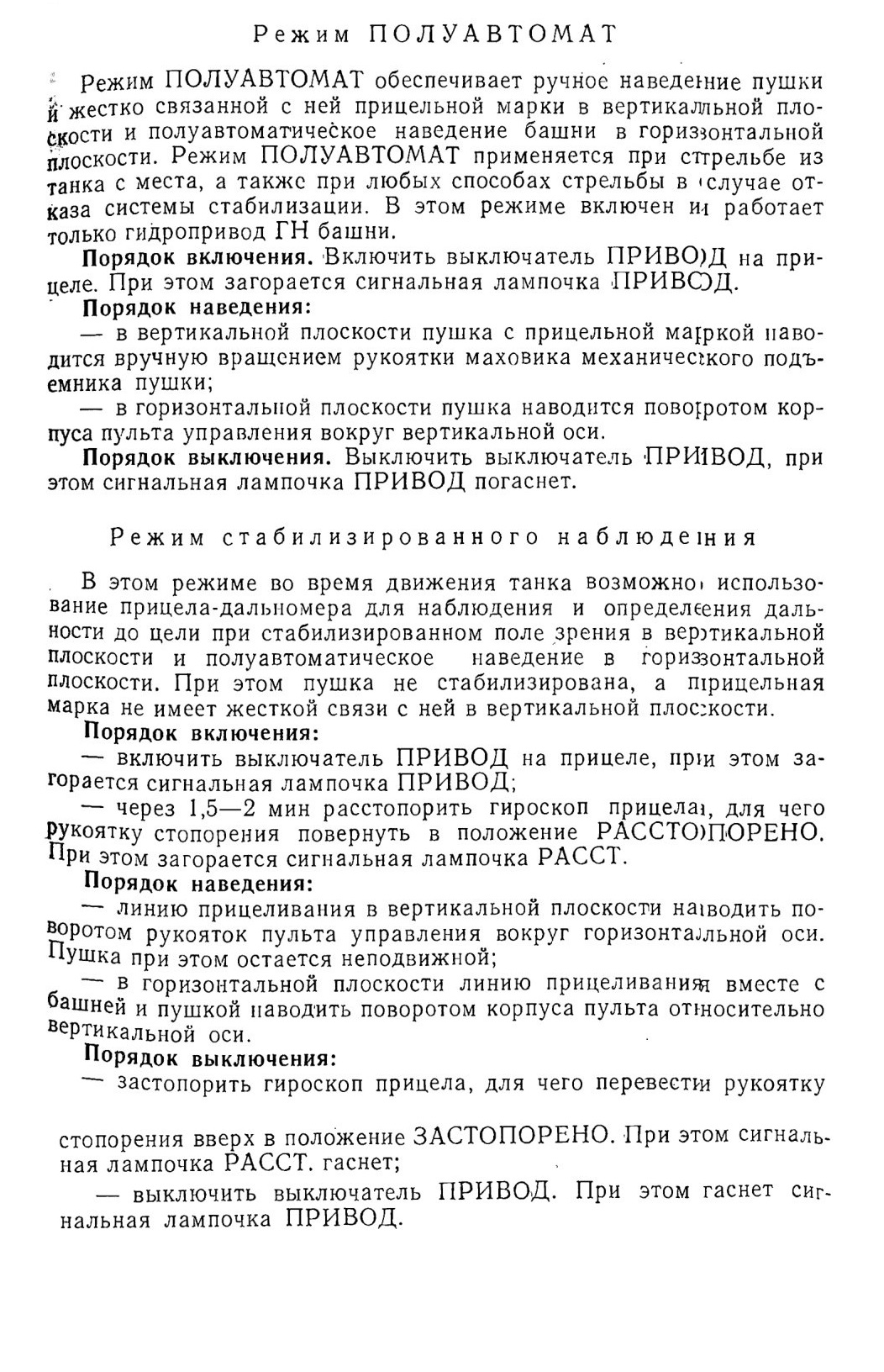

Режим ПОЛУАВТОМАТ

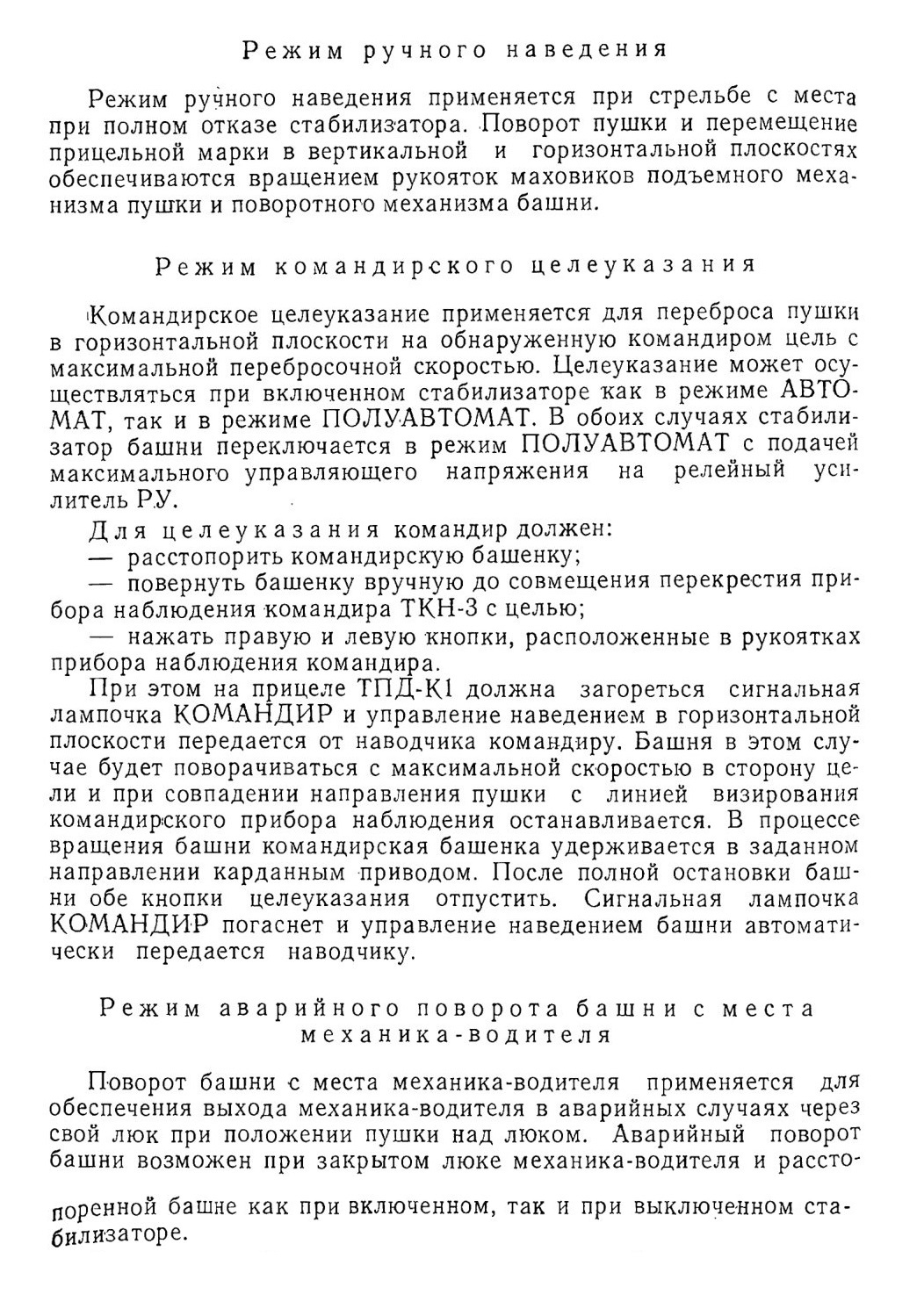

Режим ручного наведения

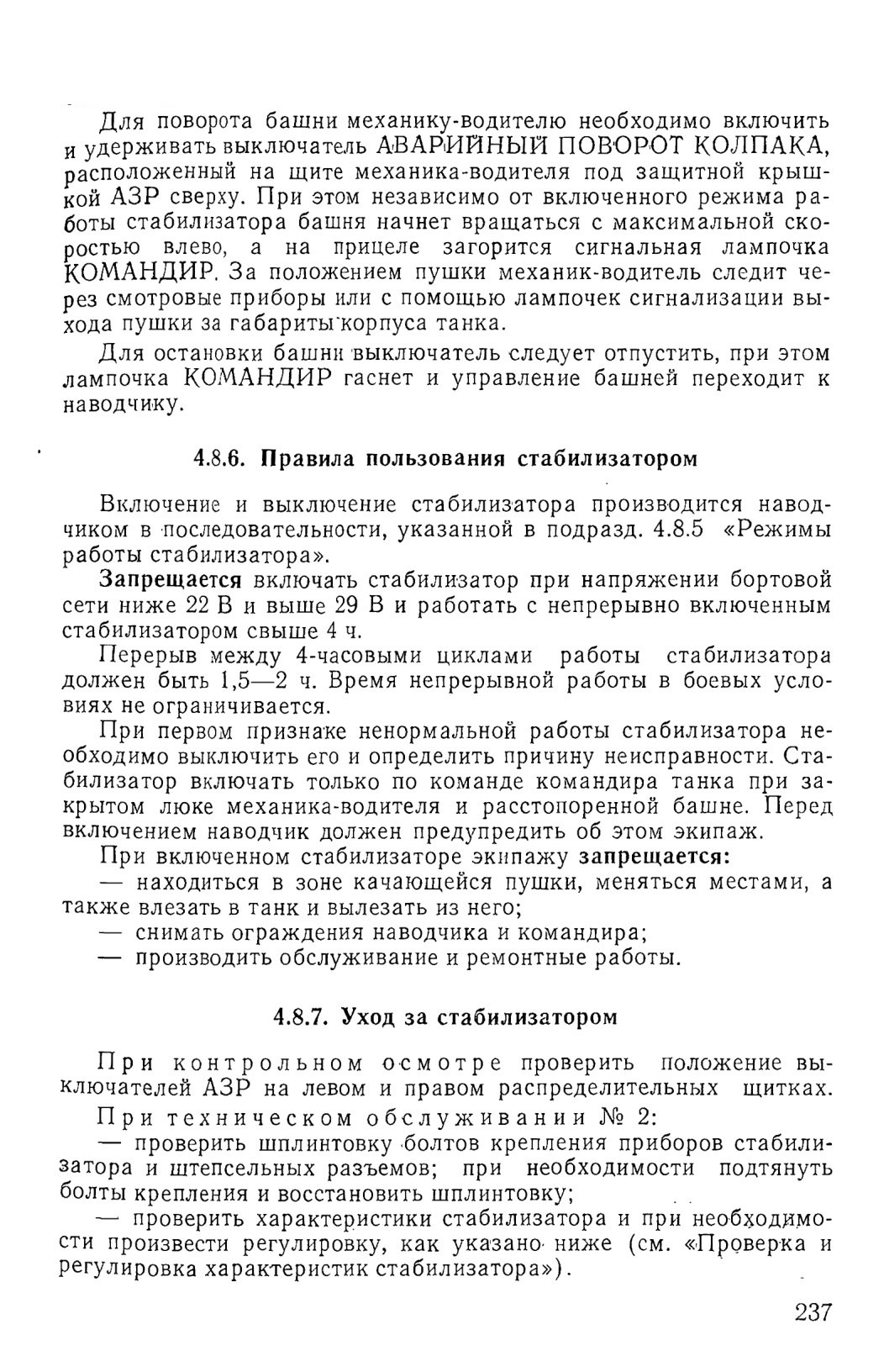

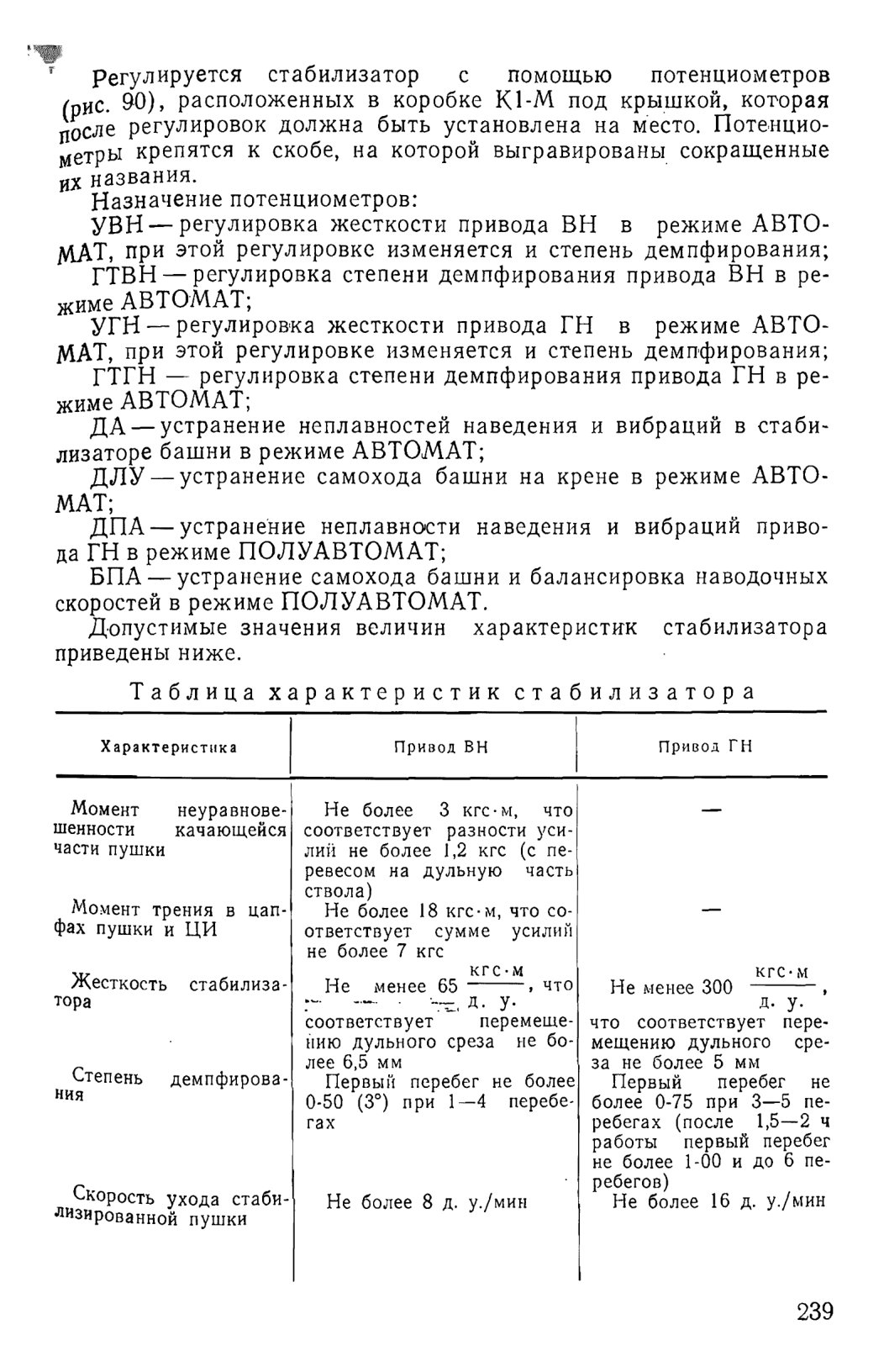

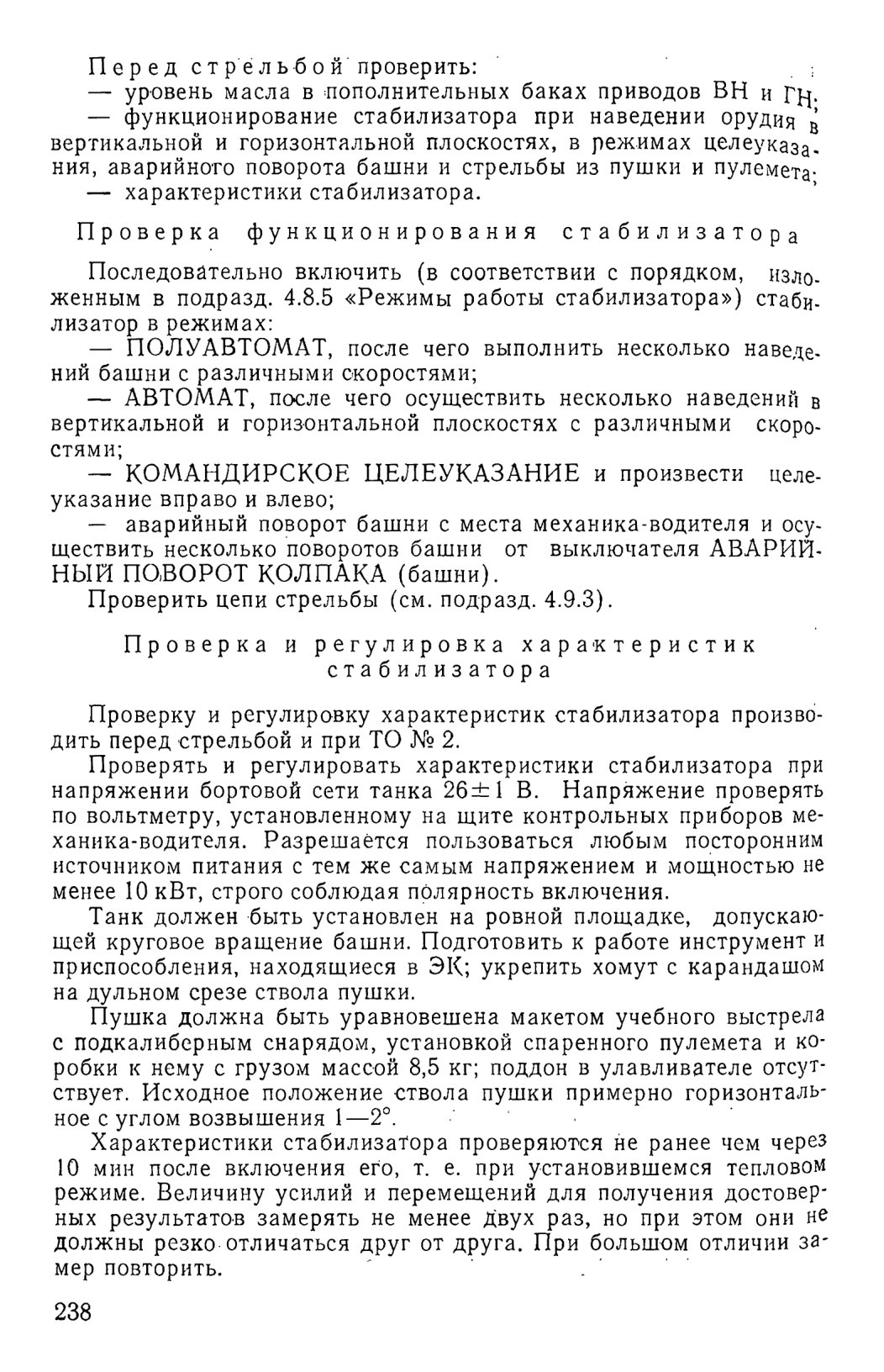

Проверка моментов неуравновешенности и трения качающейся части пушки

Моменты уравновешенности и трения являются внешними возмущениями (моментами), приводящими при их чрезмерном увеличении к большим отклонениям ствола пушки и спаренного пулемета, в результате чего ухудшается точность стрельбы с ходу.

Проверять моменты в следующем порядке:

— выключить выключатель батарей;

— выключить подъемный механизм;

— прокачать пушку от упора до упора;

— динамометром замерить усилия вверх и вниз, необходимые для медленного равномерного перемещения качающейся части пушки в диапазоне углов от —4 до -1-10°;

— из полученных двух замеров усилий вверх и двух замеров вниз вычислить среднее арифметическое значение их;

— вычислить разность и сумму полученных средних усилий. Разность усилий будет характеризовать момент неуравновешенности, а сумма — момент трения.

При разности усилий более 1,2 кгс окончательно уравновесить пушку с помощью грузов, прикрепленных к нижнему листу ограждения пушки. После израсходования этих грузов можно устанавливать кольцевые грузы на передний конец механизма продувания канала ствола пушки.

При сумме усилий более 7 кгс выяснить причину повышенного момента трения и устранить ее.

Проверка работоспособности компенсатора

Проверку производить в следующем порядке:

— включить стабилизатор в режиме АВТОМАТ;

— проверить работоспособность цепей стрельбы нажатием на кнопку стрельбы из спаренного пулемета;

— приложить усилие 20 кгс через динамометр или с помощью груза к дульному срезу ствола, при этом электроспуск не должен срабатывать. Через некоторое время цепь стрельбы должна восстановиться;

— снять усилие, электроспуск не должен срабатывать. Через некоторое время цепь стрельбы должна восстановиться.

Проверку произвести дважды.

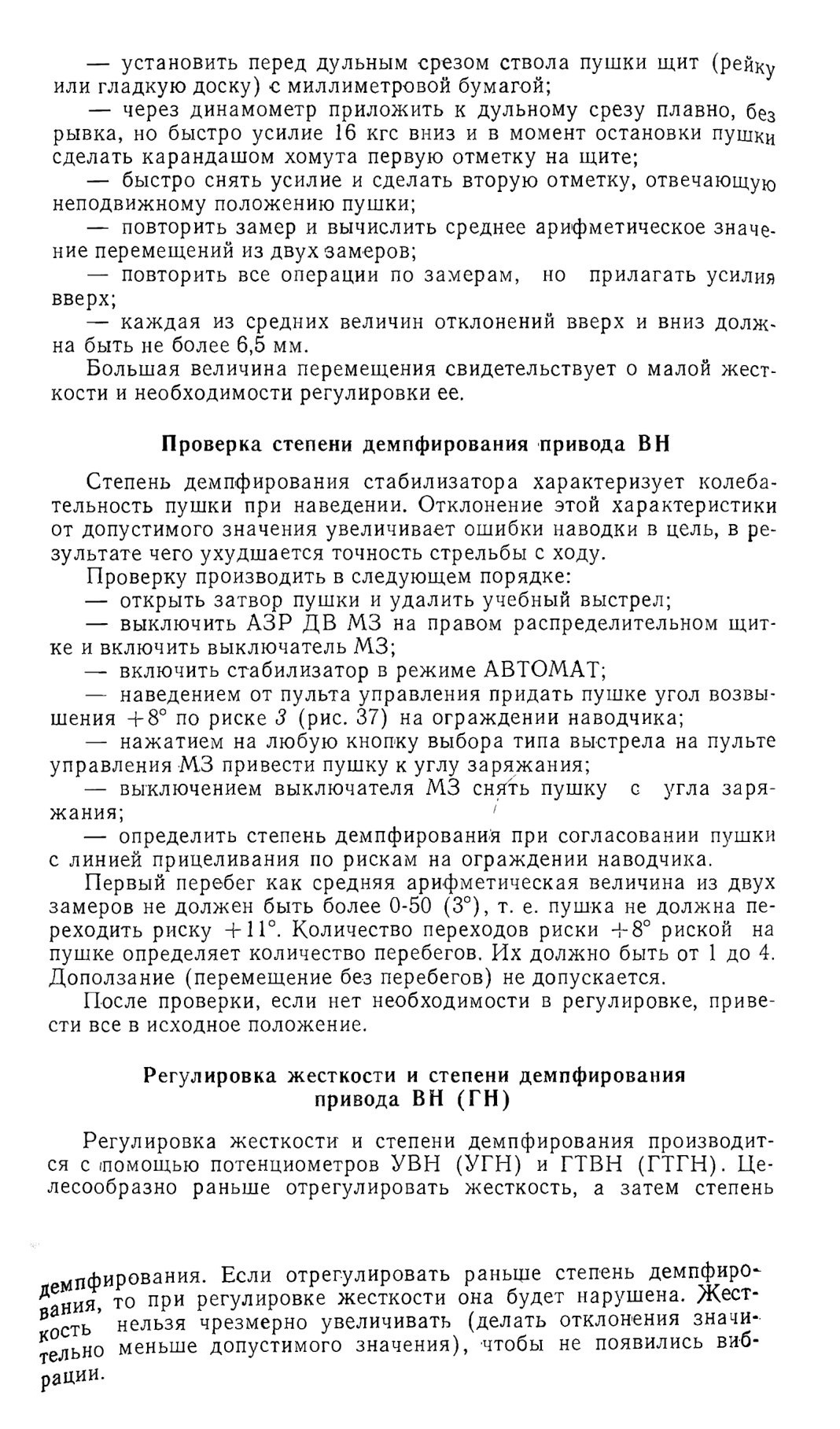

Проверка жесткости привода ВН

Жесткость характеризует сопротивляемость стабилизатора внешним возмущениям: чем она больше, тем меньше отклонение ствола пушки и спаренного пулемета при одном и том же внешнем постоянном моменте, тем выше точность стрельбы с ходу.

Проверять жесткость в следующем порядке:

— включить стабилизатор в режиме АВТОМАТ;

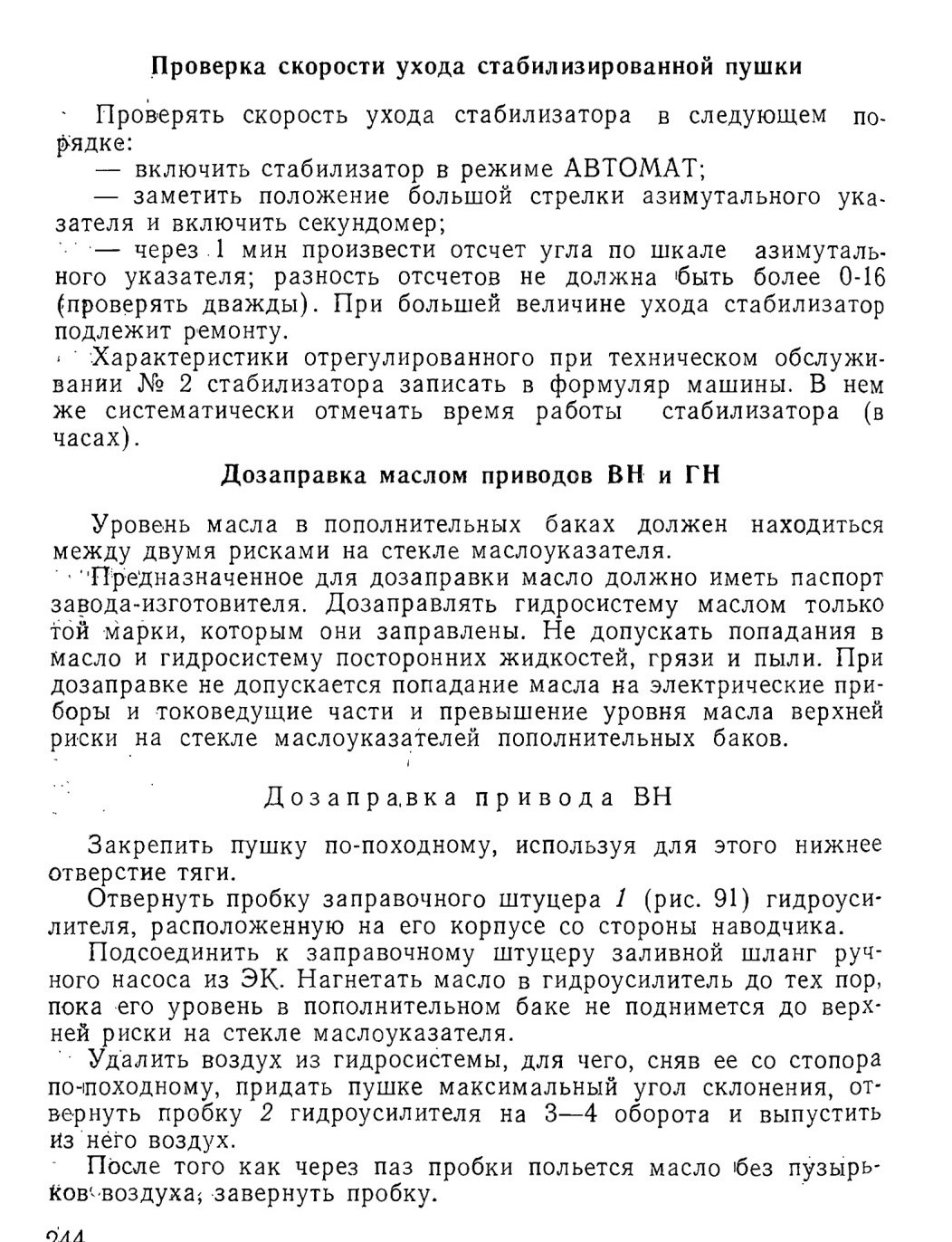

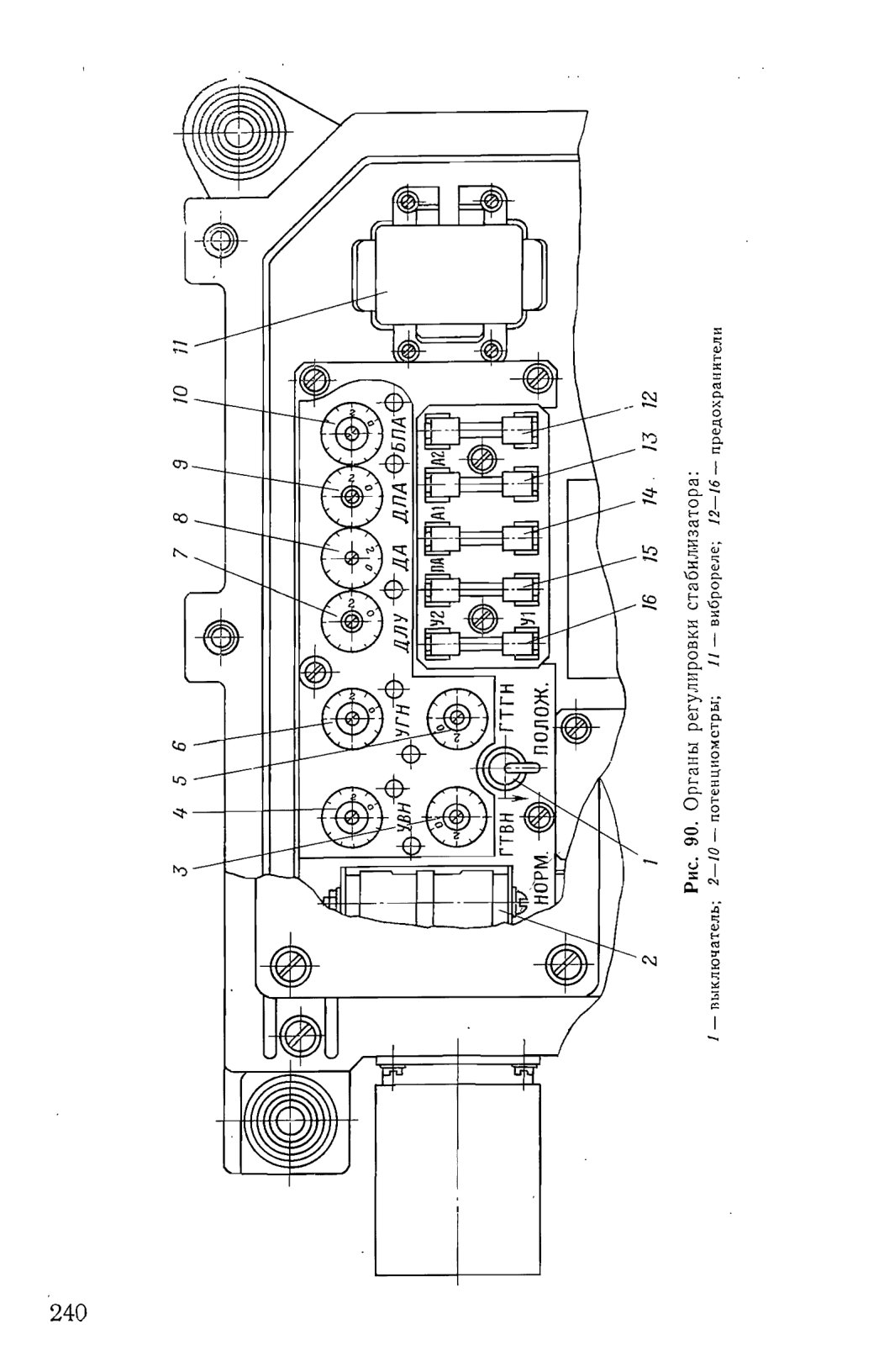

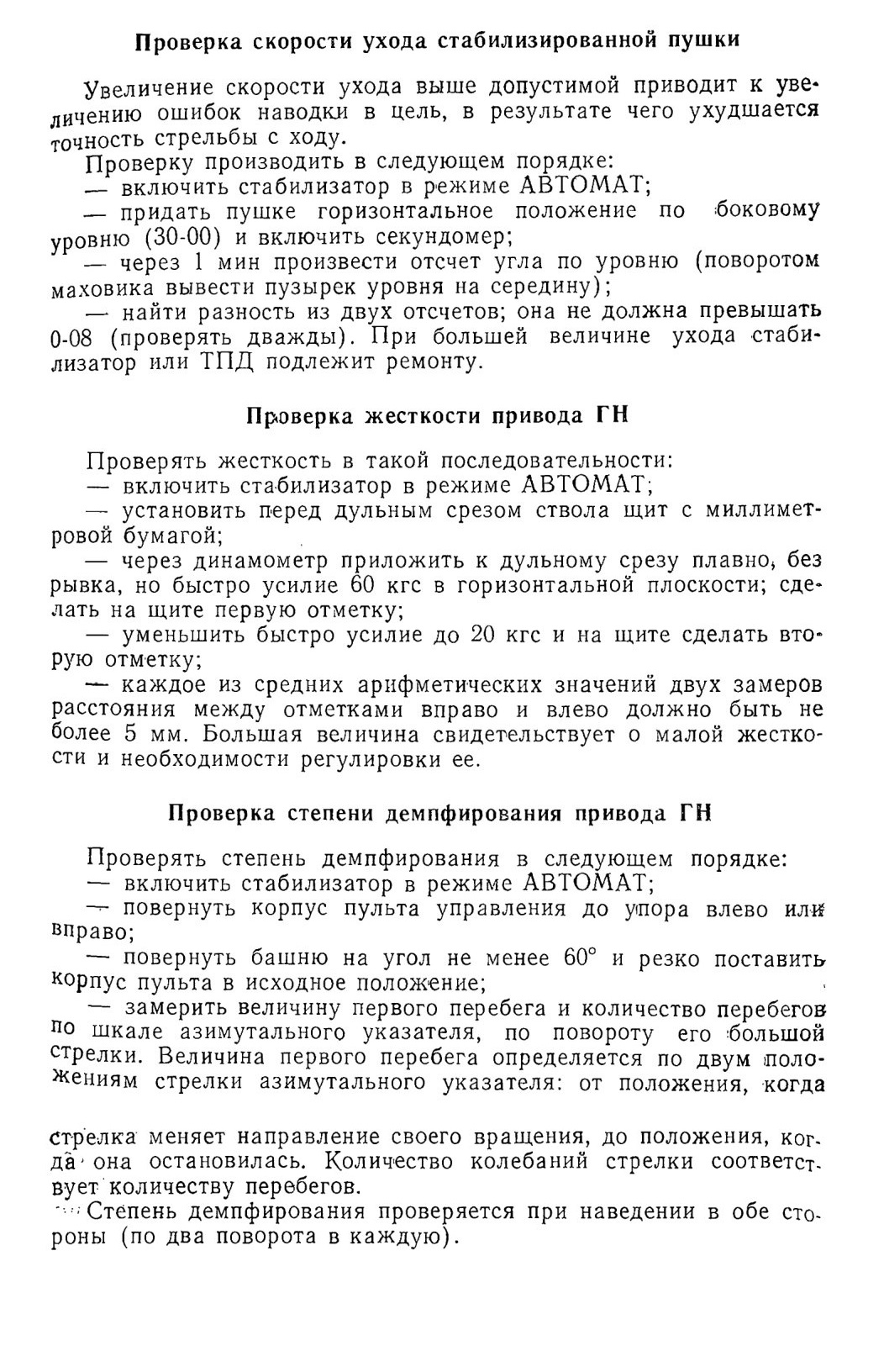

Проверка скорости ухода стабилизированной пушки

Проверка скорости ухода стабилизированной пушки

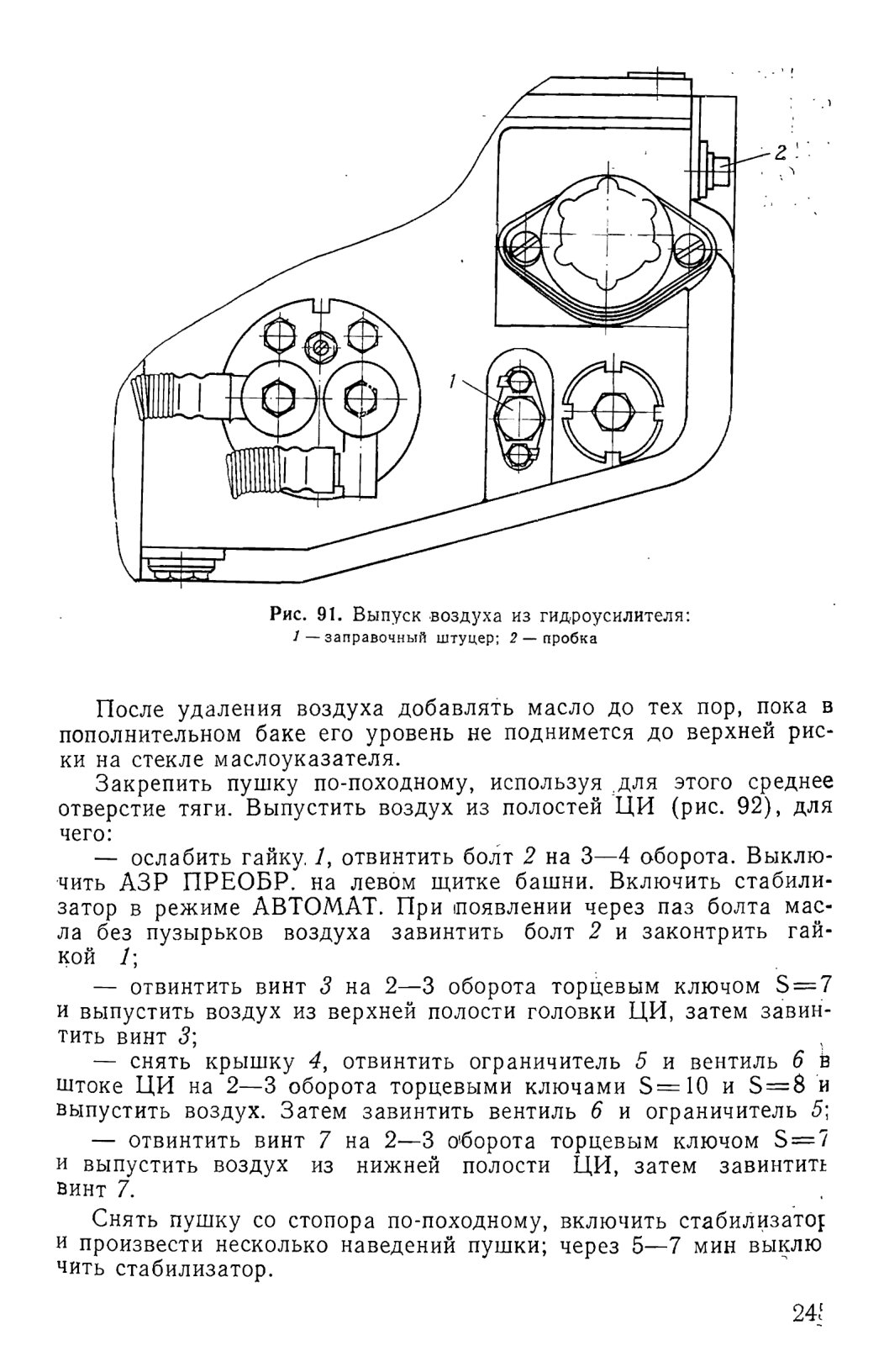

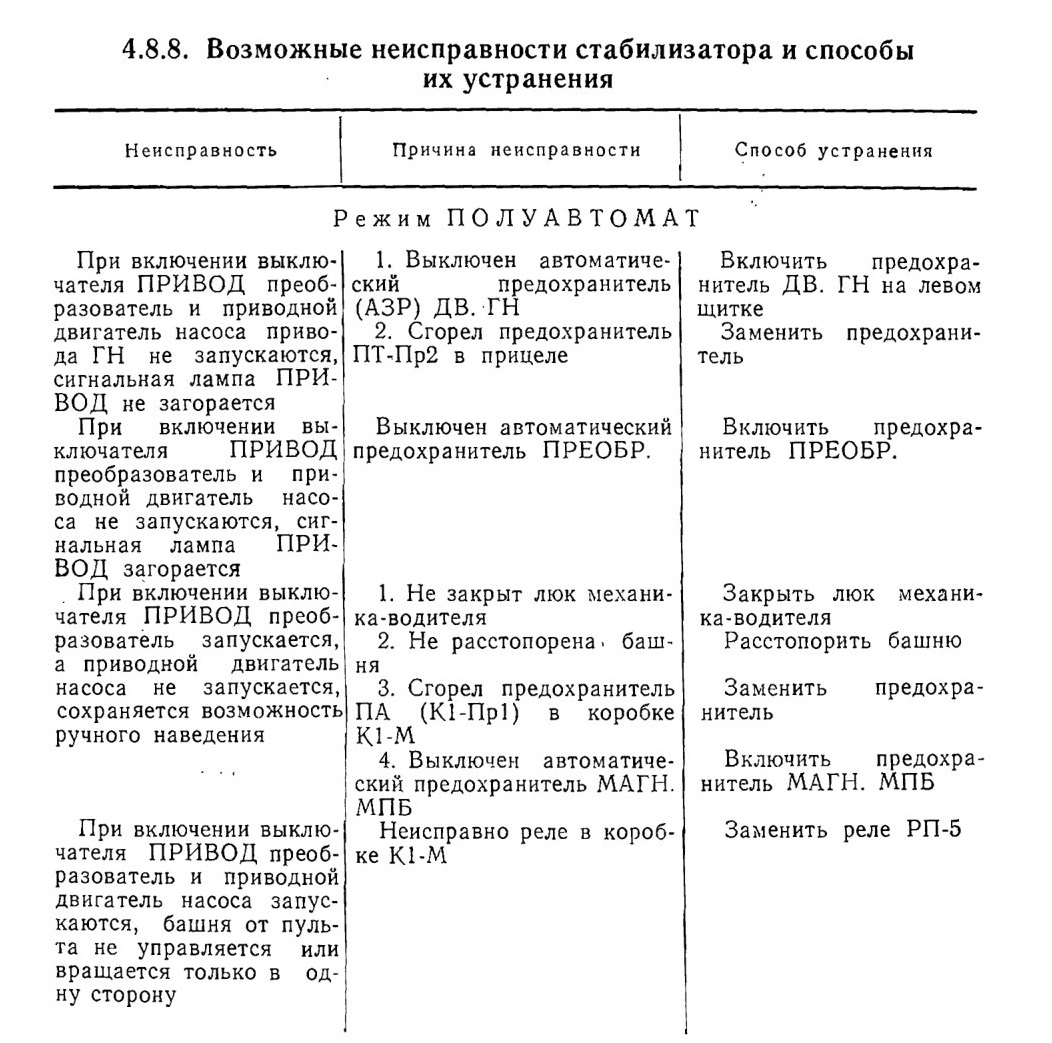

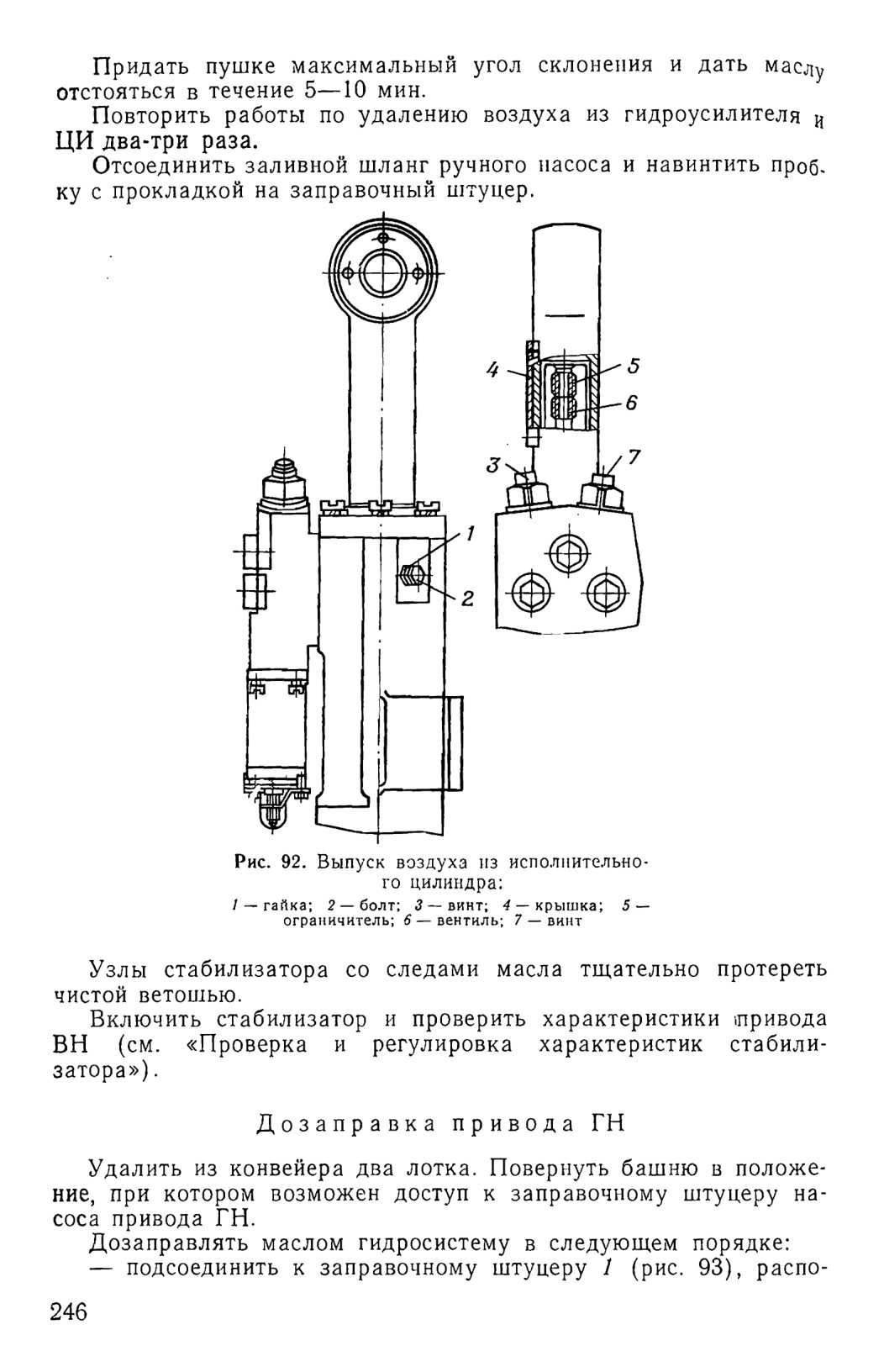

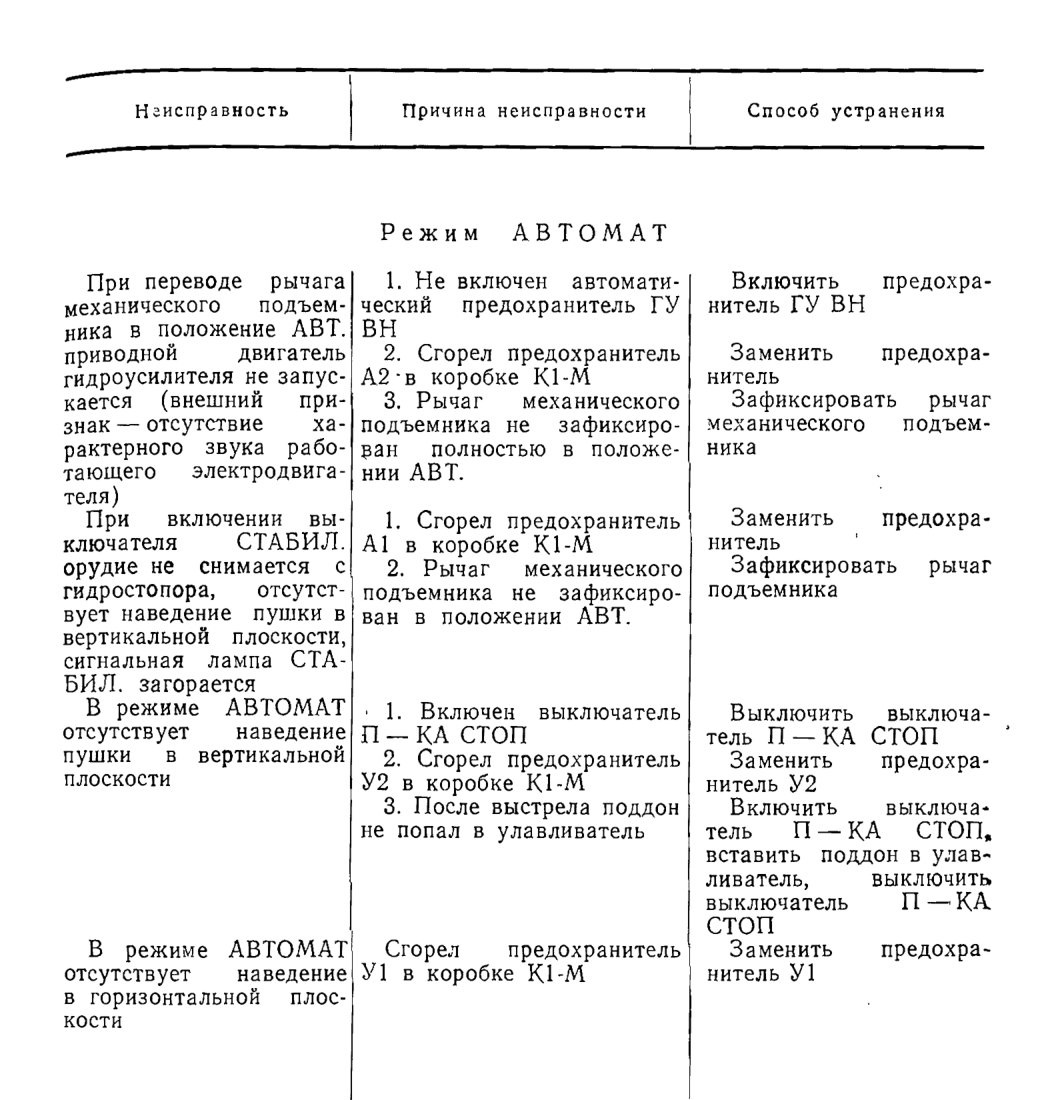

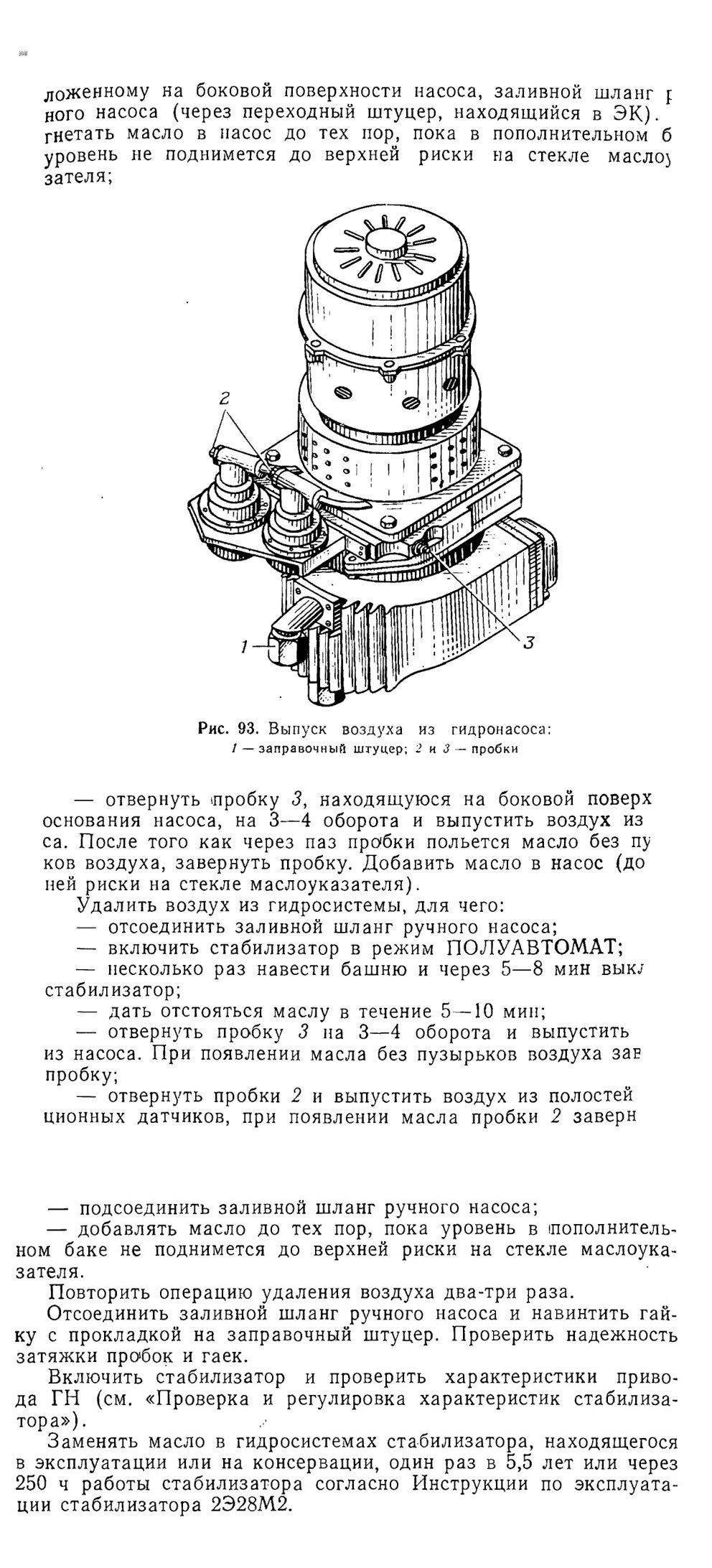

4.8.8 Возможные неисправности стабилизатора и способы их устранения

4.9. ЭЛЕКТРИЧЕСКИЕ ЦЕПИ СТРЕЛЬБЫ

Электрические цепи стрельбы обеспечивают подачу напряжения на гальванозапал пушки, а также на электромагниты спускового механизма пушки и спаренного с ней пулемета для производства выстрела.

Элементы цепей стрельбы размещены в блоке управления механизма заряжания, в прицеле-дальномере ТПД-К1, на пушке и в распределительных щитках башни.

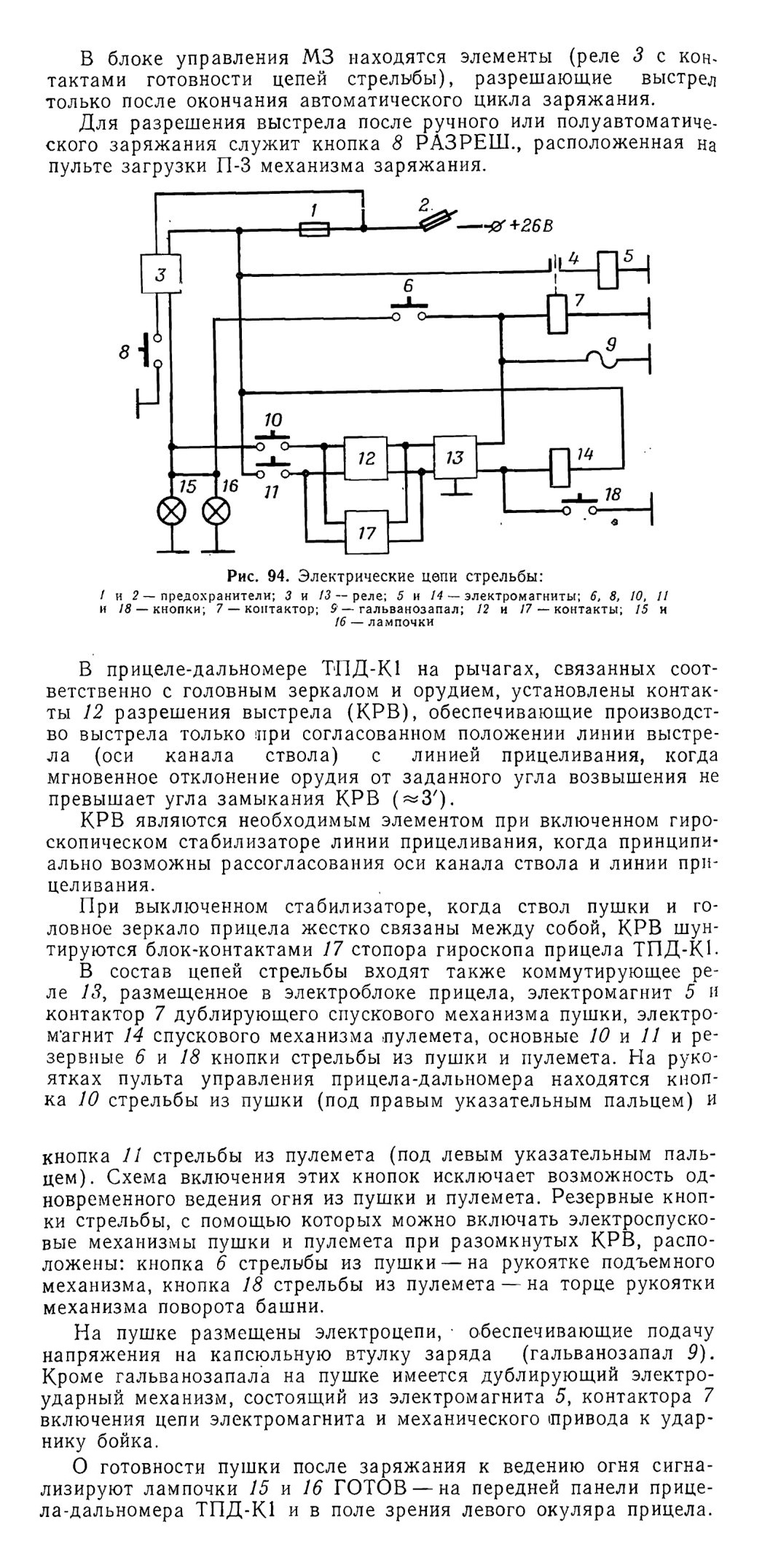

На левом и правом распределительных щитках башни установлены автоматические предохранители 1 и 2 (рис. 94) ЭЛ. СПУСК.

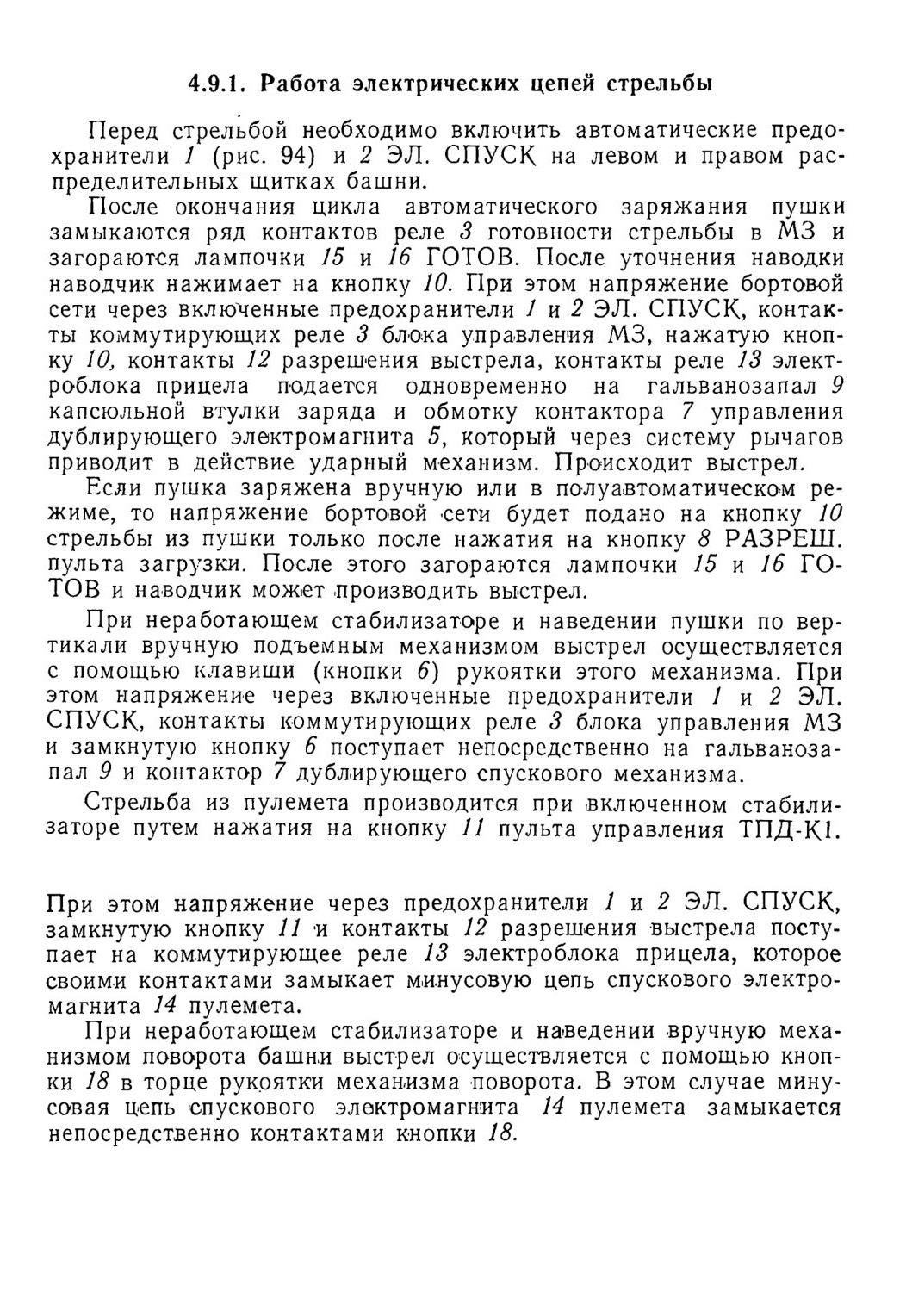

4.9.1 Работа электрических цепей стрельбы

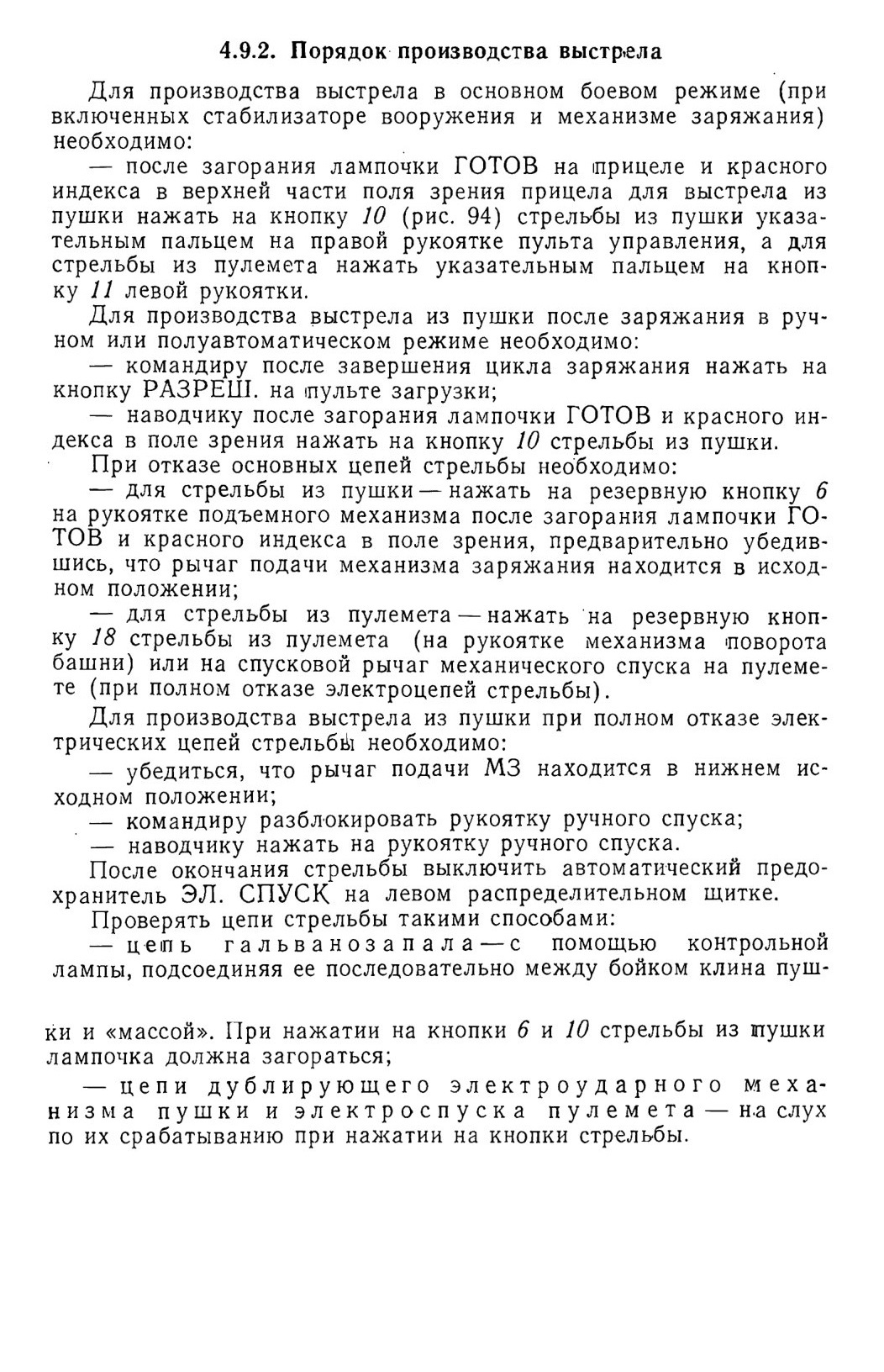

4.9.2 Порядок производства выстрела

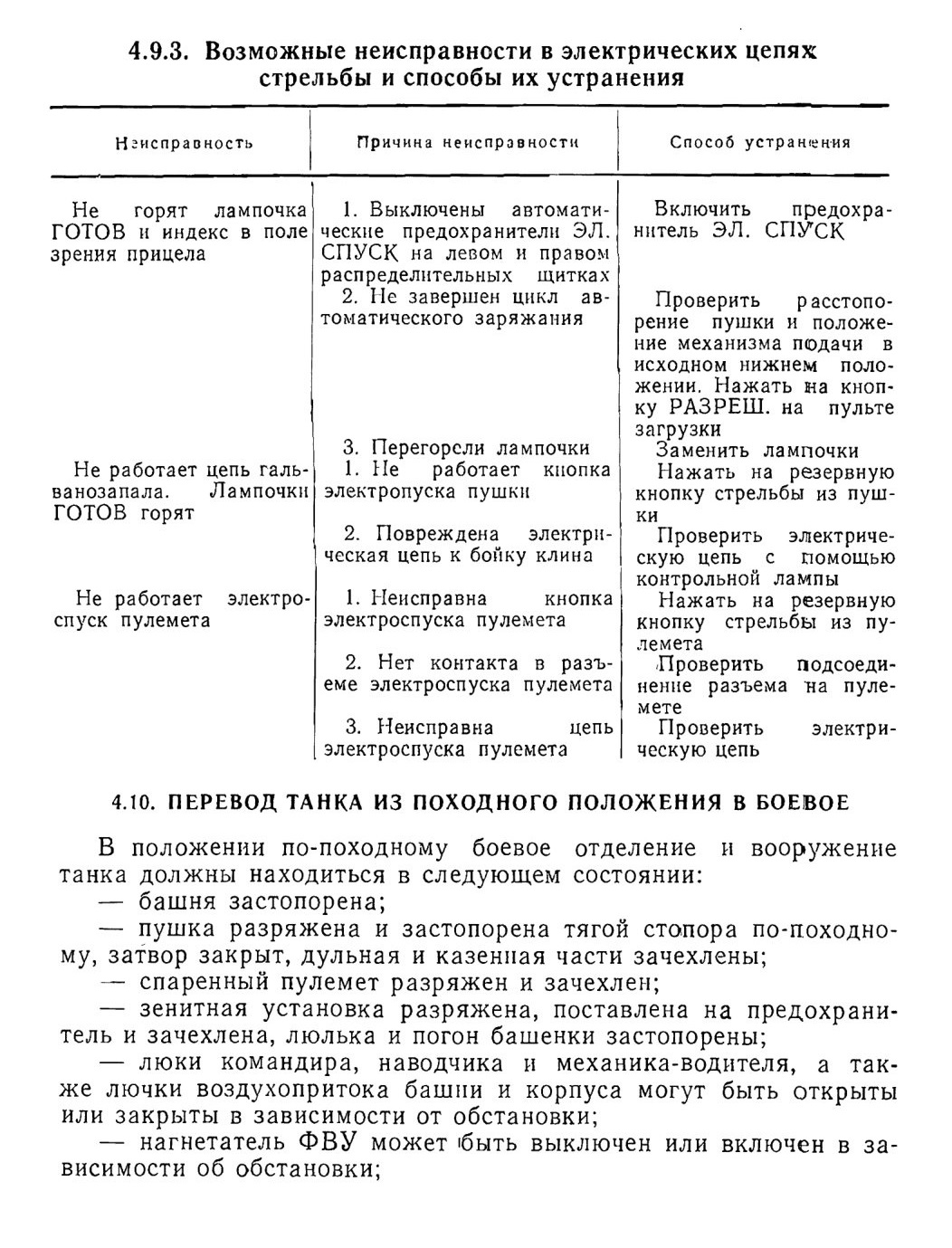

4.9.3 Возможные неисправности в электрических цепях стрельбы и способы их устранения

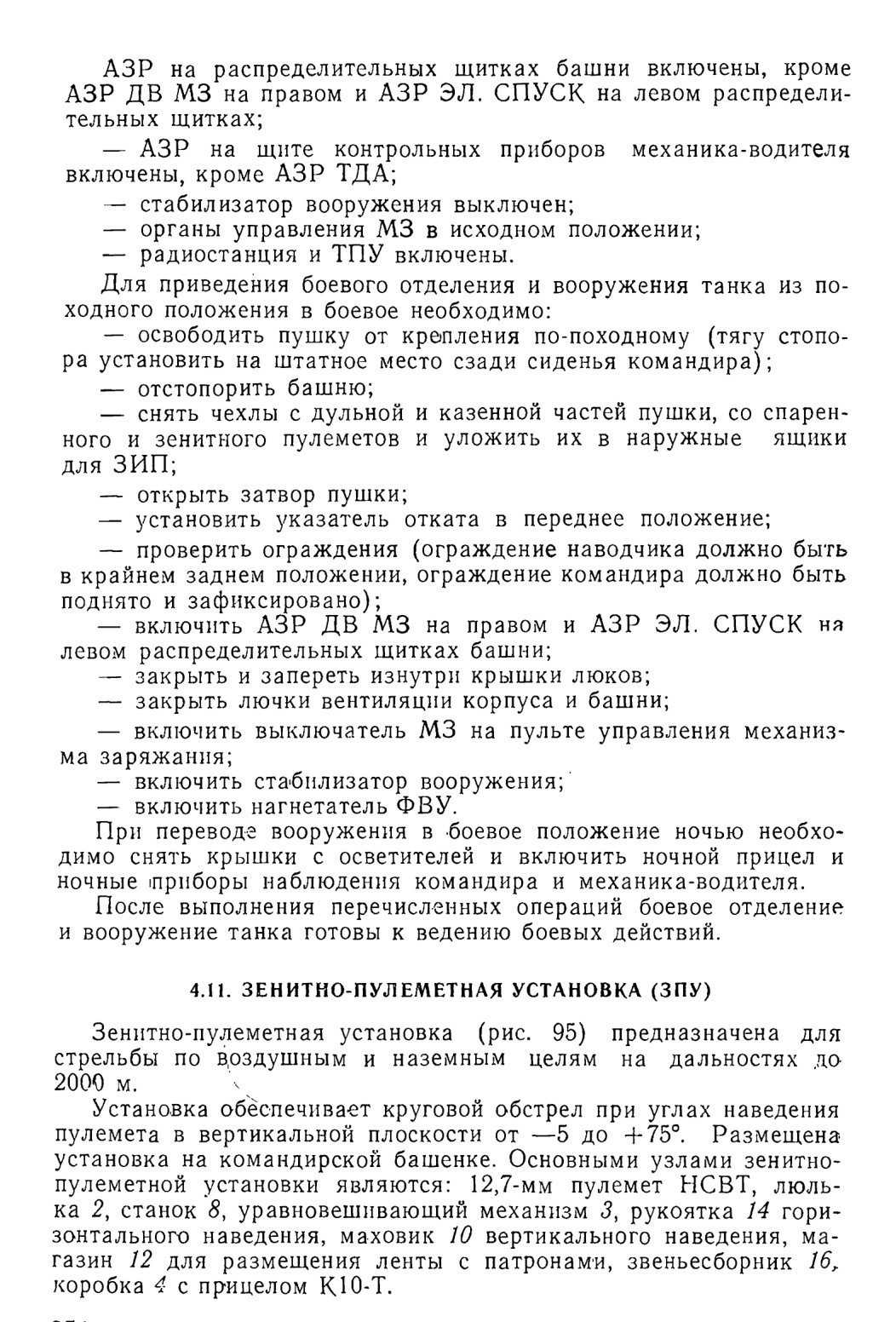

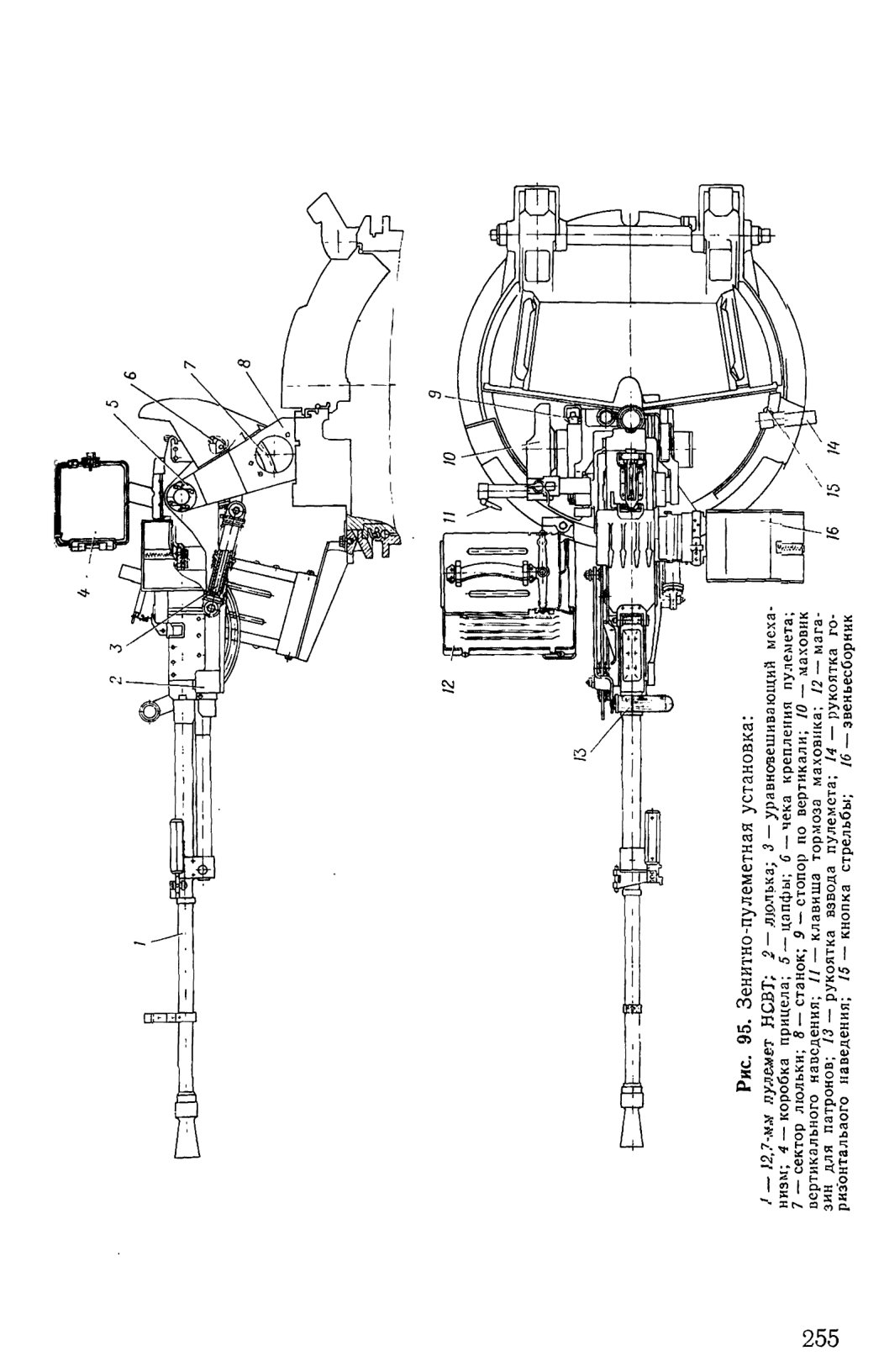

Люлька 2 предназначена для установки пулемета. На ней расположены механизм взведения пулемета с рукояткой 13, зубчатый сектор 7, коробка 4 прицела К10-Т, магазин 12, звеньесборник 16. Пулемет устанавливается в направляющих пазах люльки и соединяется с люлькой чекой 6 через противооткатное устройство.

Станок 8 служит для установки люльки. В нижней части станка имеется опорная площадка, которой он устанавливается на блок люка командирской башенки и крепится к нему пятью болтами. На правой щеке станка расположен стопор 9, фиксирующий люльку в положение по-походному.

Уравновешивающий механизм 3 предназначен для уравновешивания качающейся части установки в вертикальной плоскости. Механизм состоит из двух пружин и двух телескопических штоков.

Наведение установки в горизонтальной плоскости осуществляется с помощью рукоятки 14. На рукоятке расположена кнопка 15 электроспуска пулемета.

Взводится пулемет рукояткой 13. При отводе рукоятки в крайнее заднее положение пулемет становится на боевой взвод. Спуск пулемета с боевого взвода осуществляется нажатием на кнопку 15 электроспуска.
