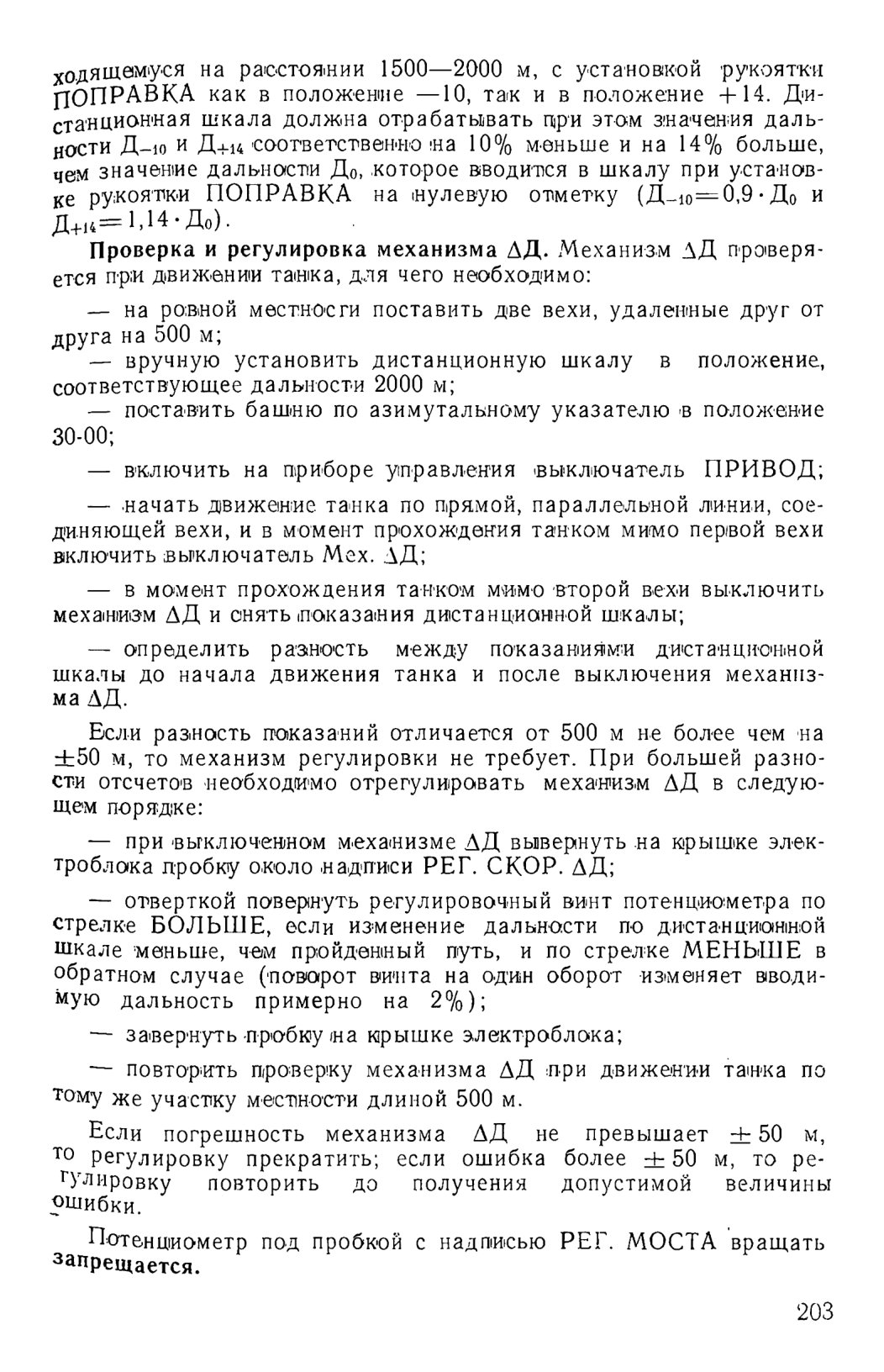

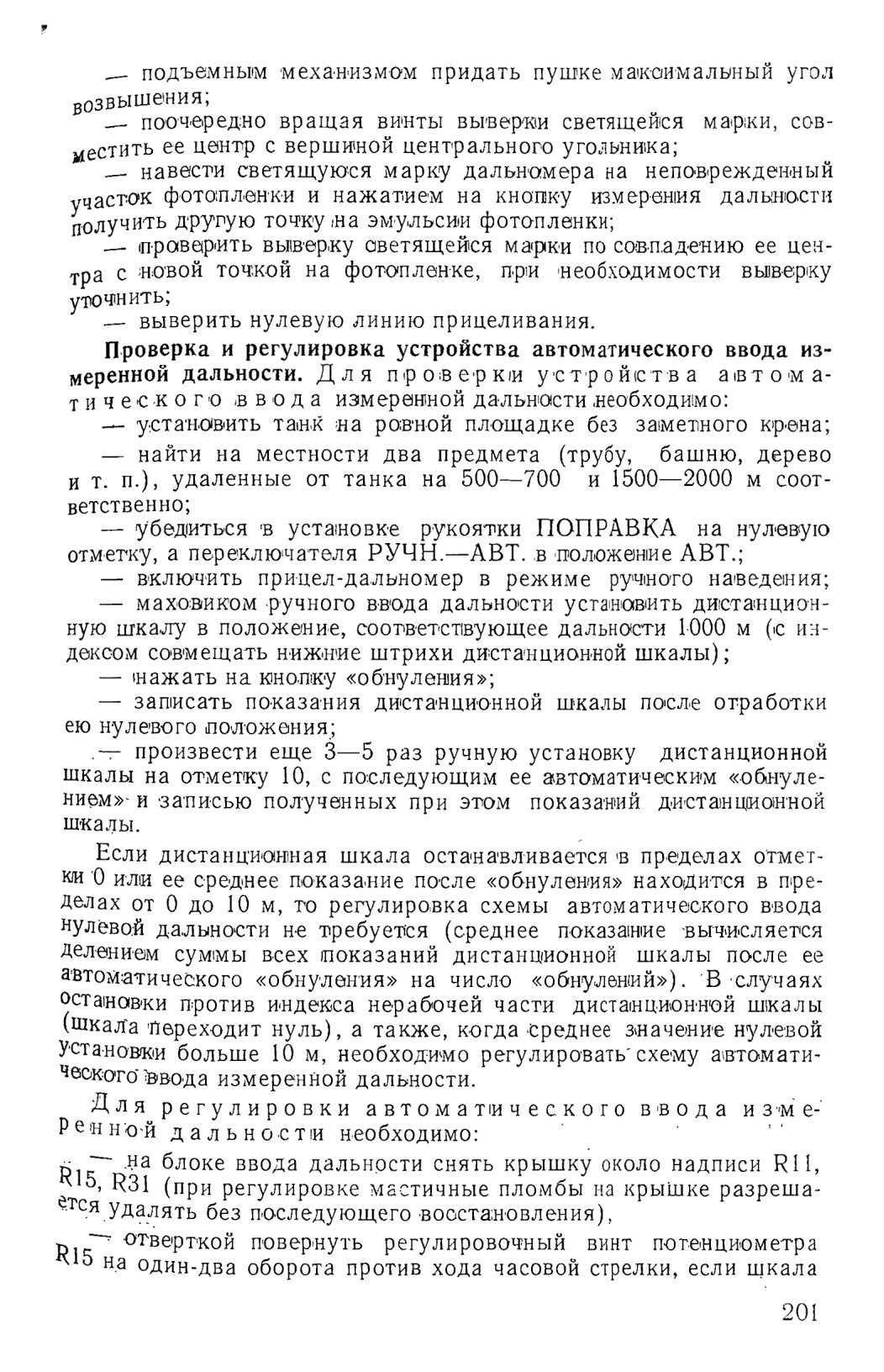

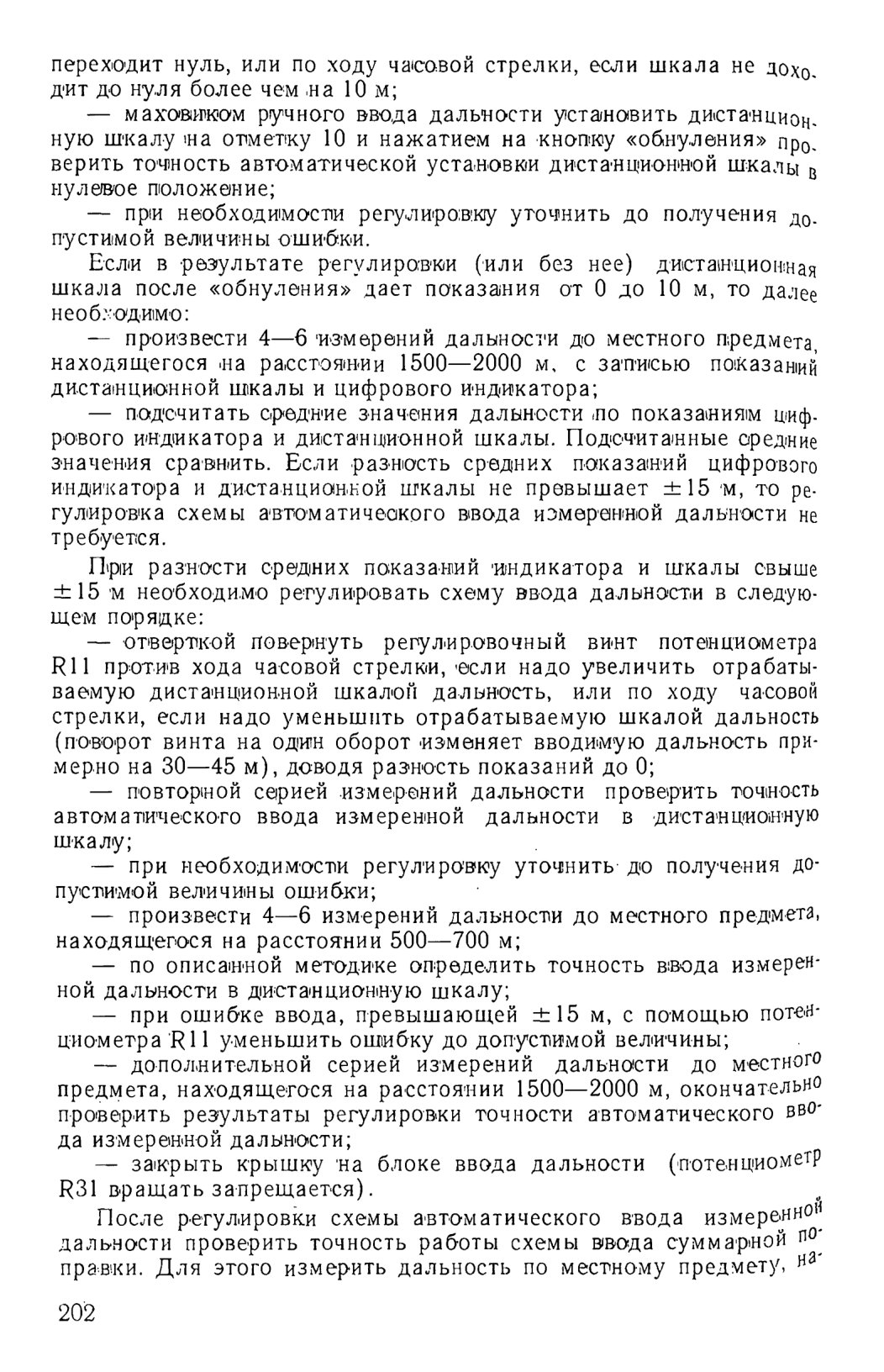

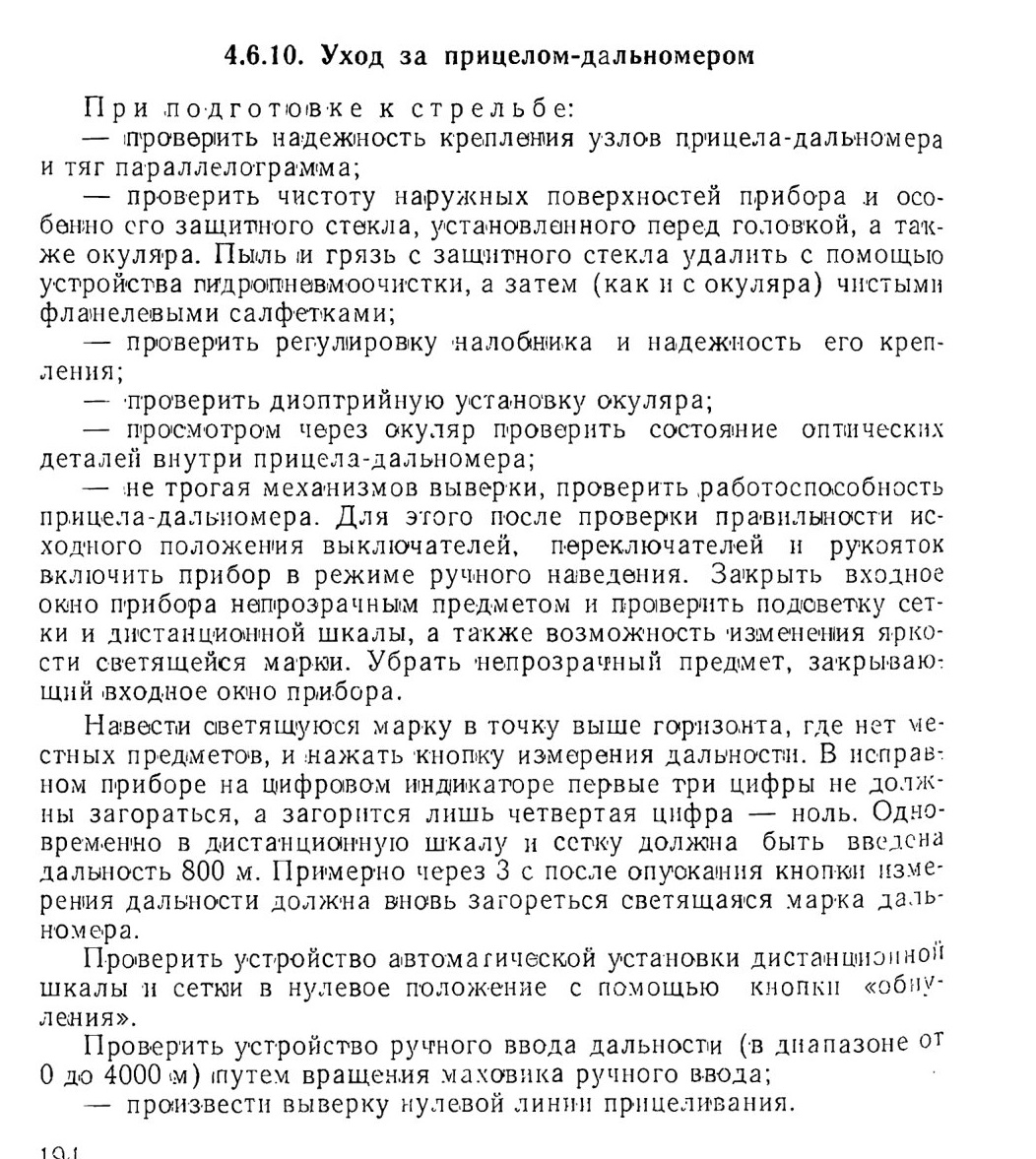

4.6.10 Уход за прицелом-дальномером

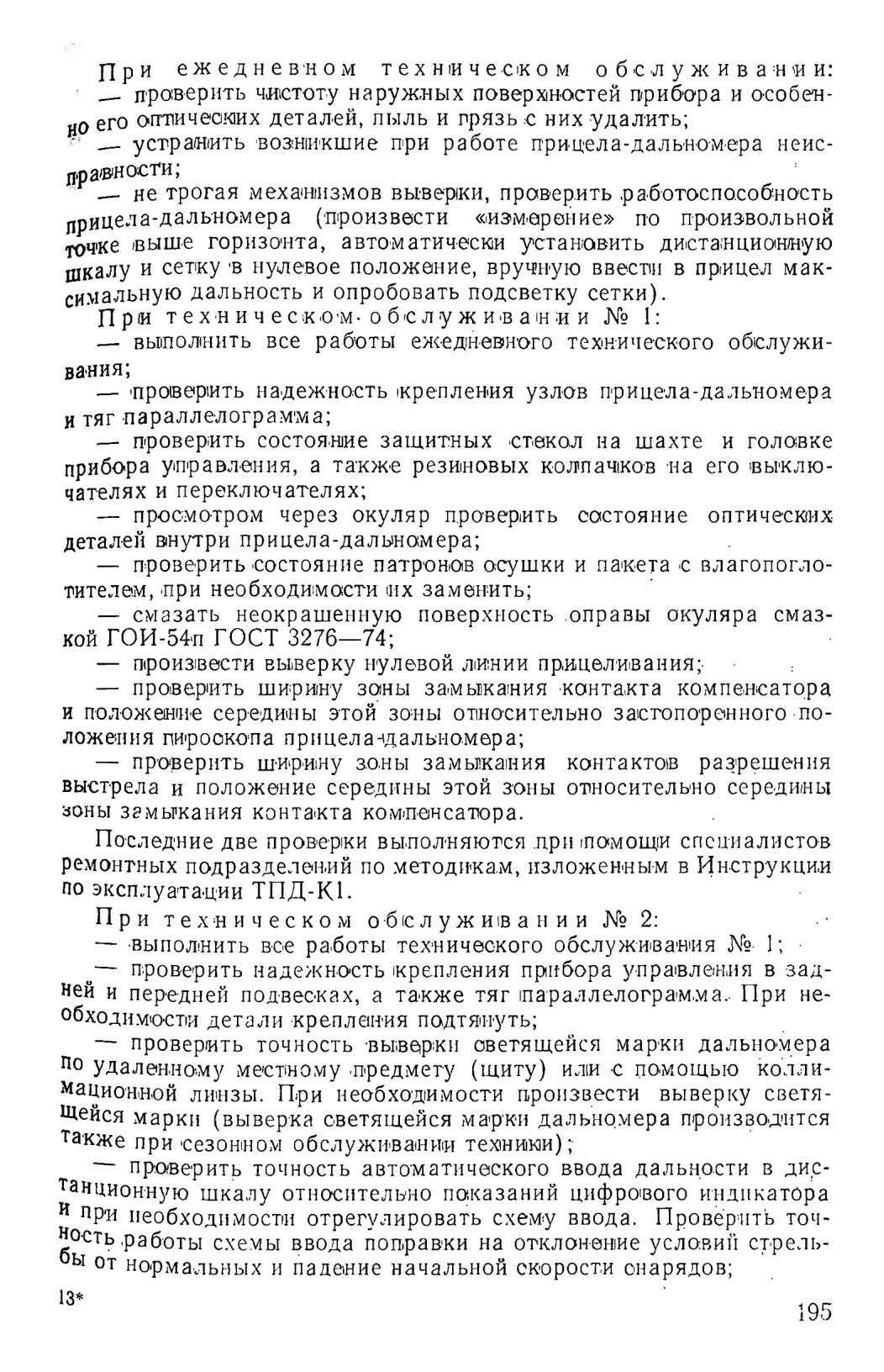

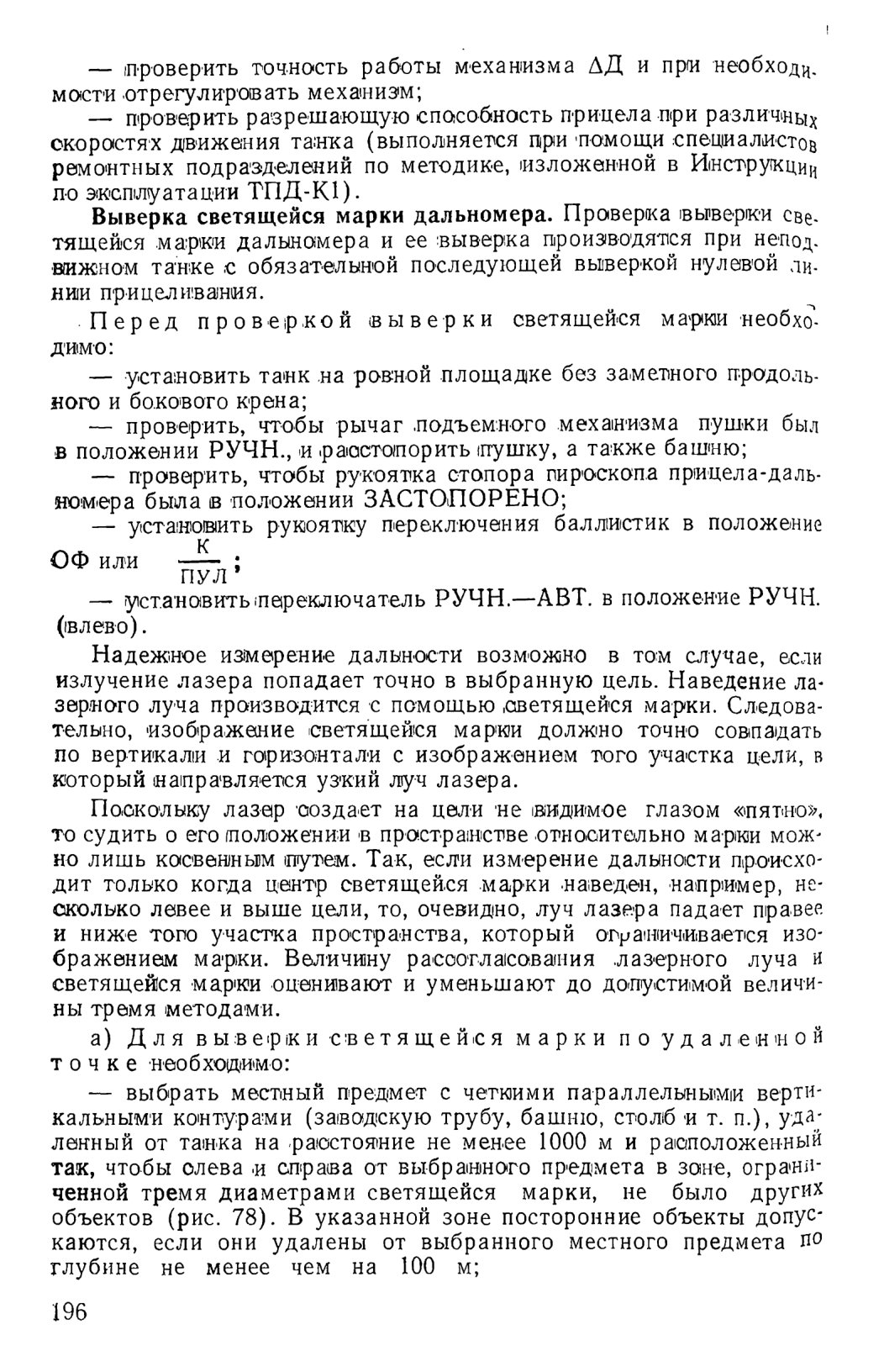

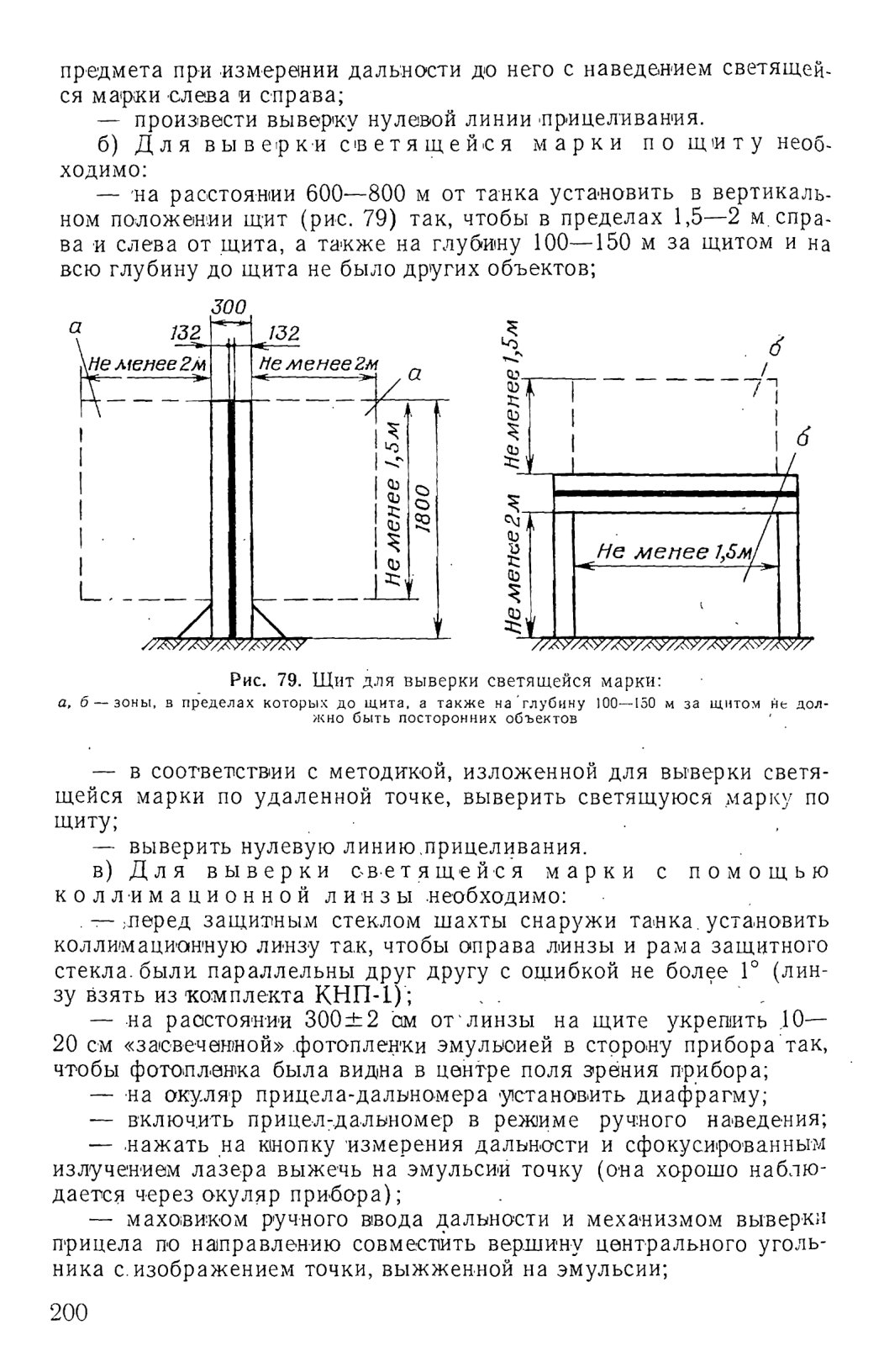

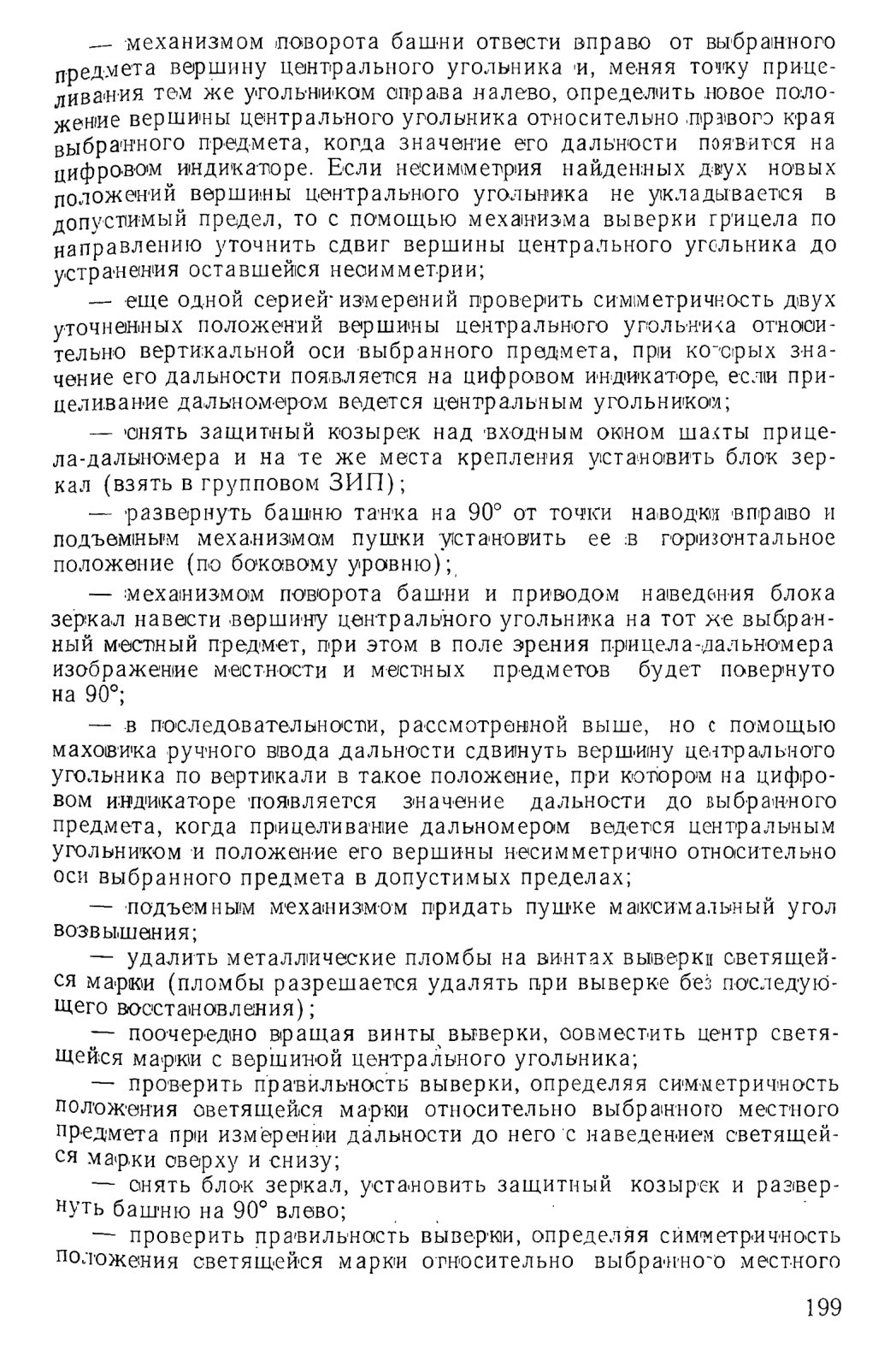

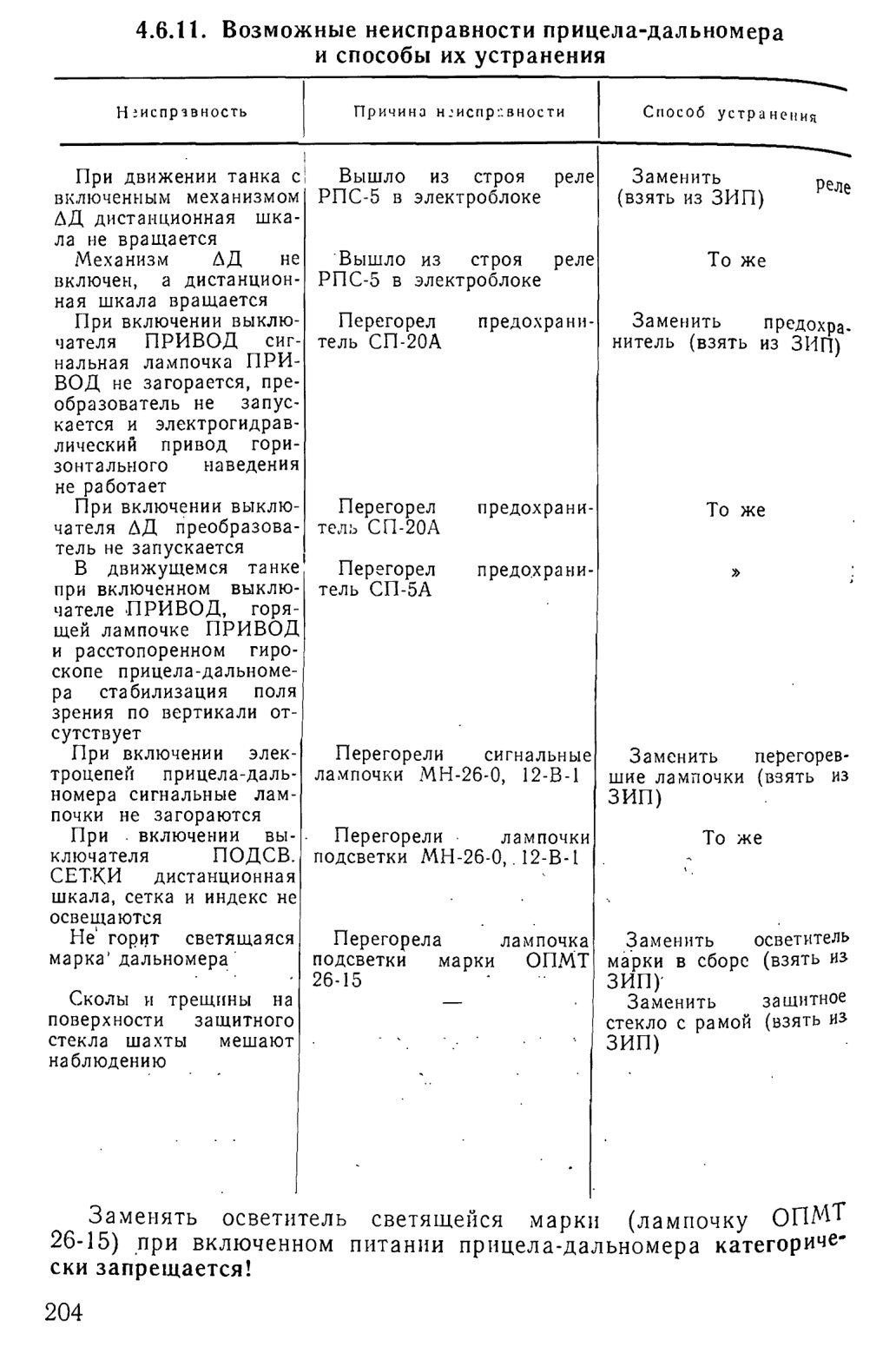

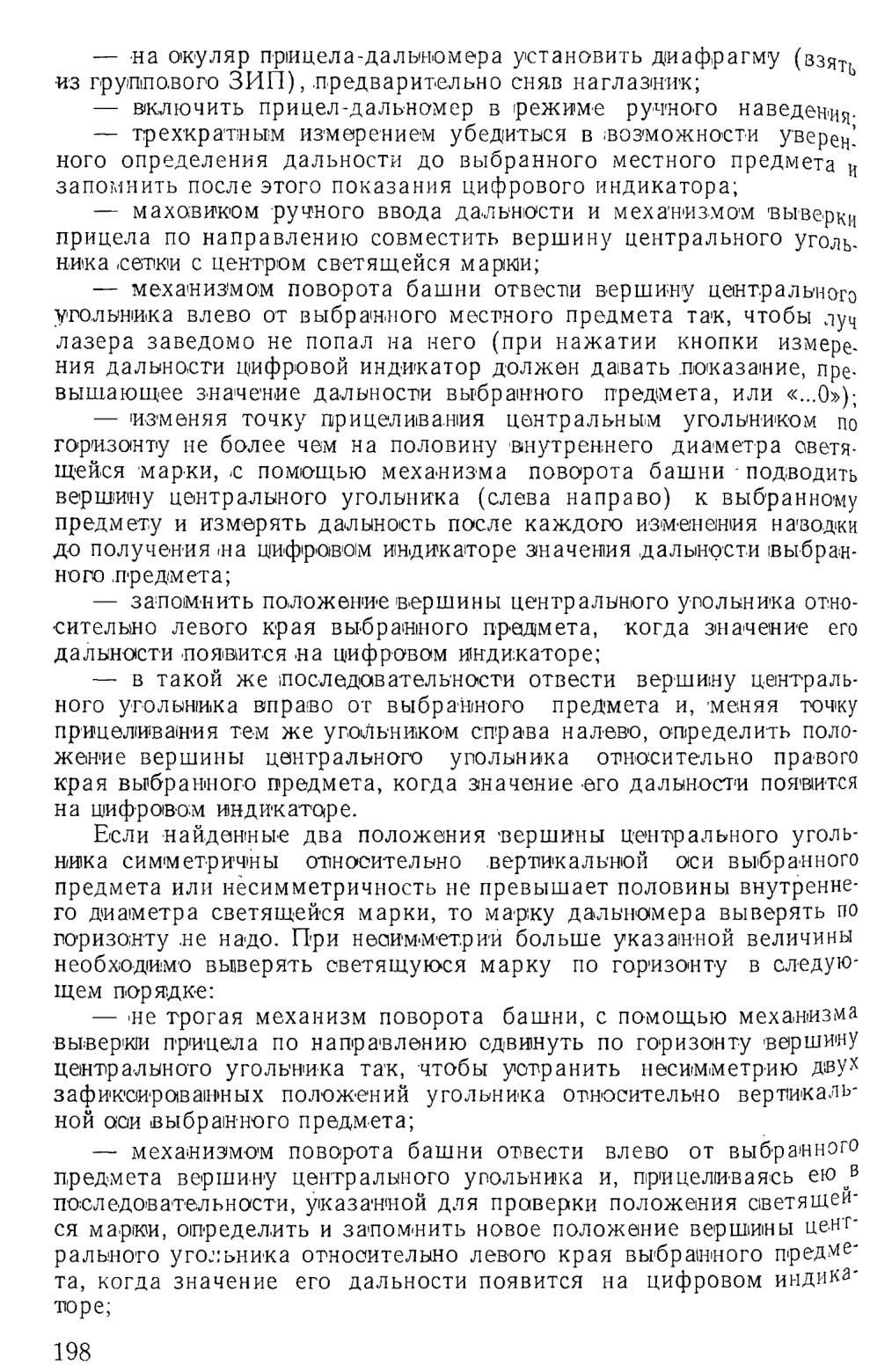

4.6.11 Возможные неисправности прицела-дальномера и способы их устранеия

4.7. НОЧНОЙ ТАНКОВЫЙ ПРИЦЕЛ ТПН3-49

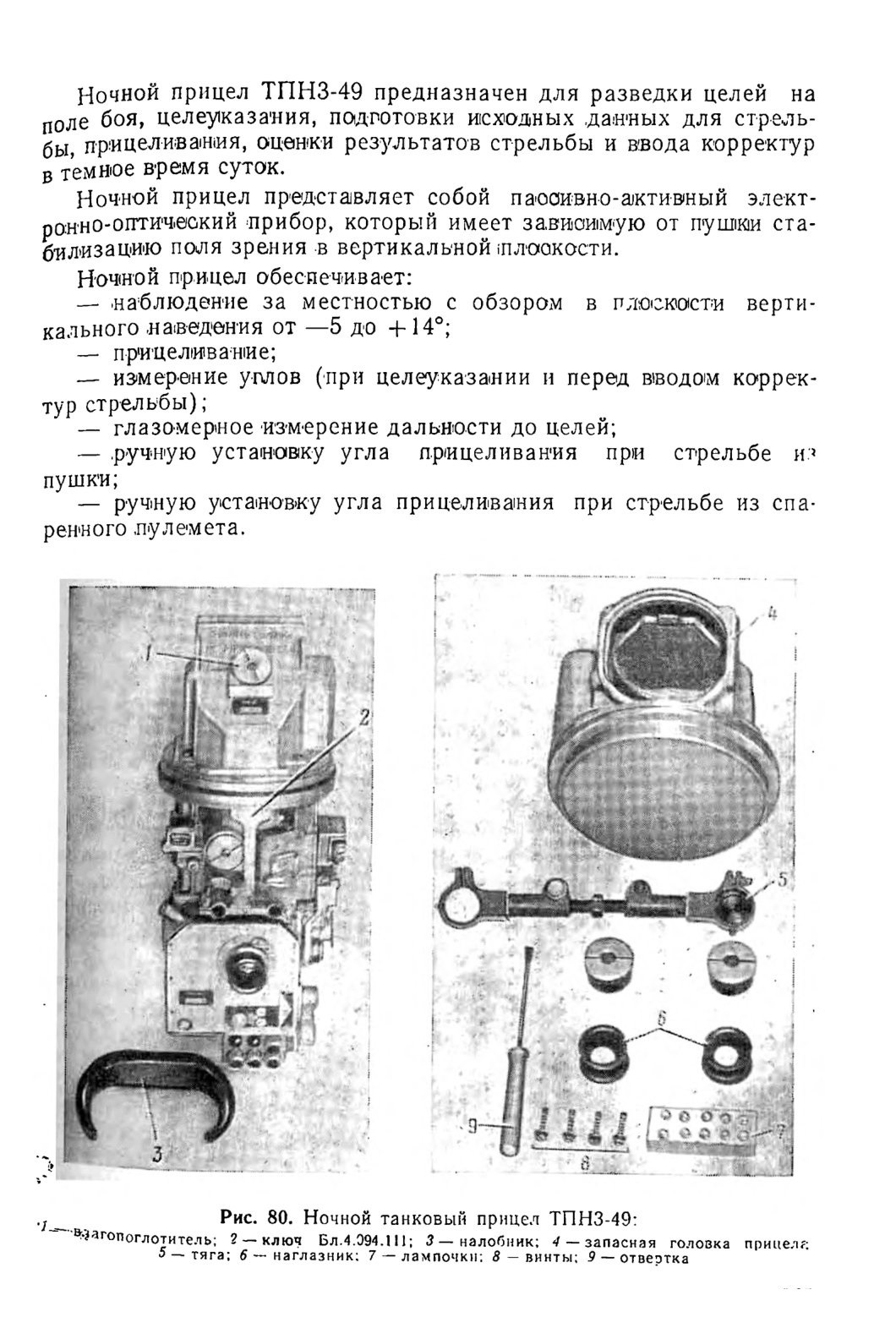

В комплект ночного прицела (рис. 80) входят собственно прицел, инфракрасный прожектор Л-4А со стабилизатором тока СТ-17,5, тяга 5, кабель с розеткой, запасные части и принадлежности, технические описания и инструкции по эксплуатации прицела и осветителя, а также паспорта на них.

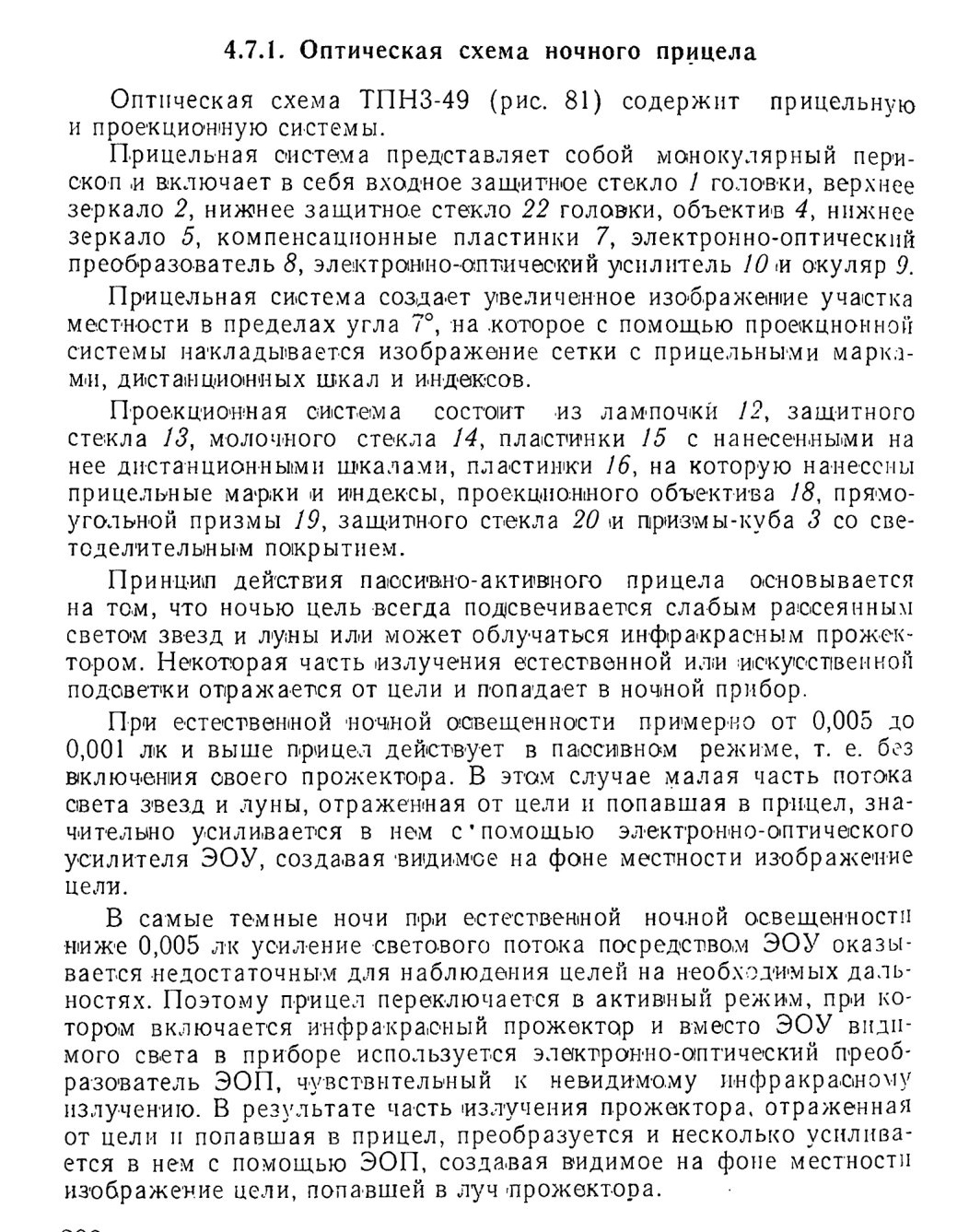

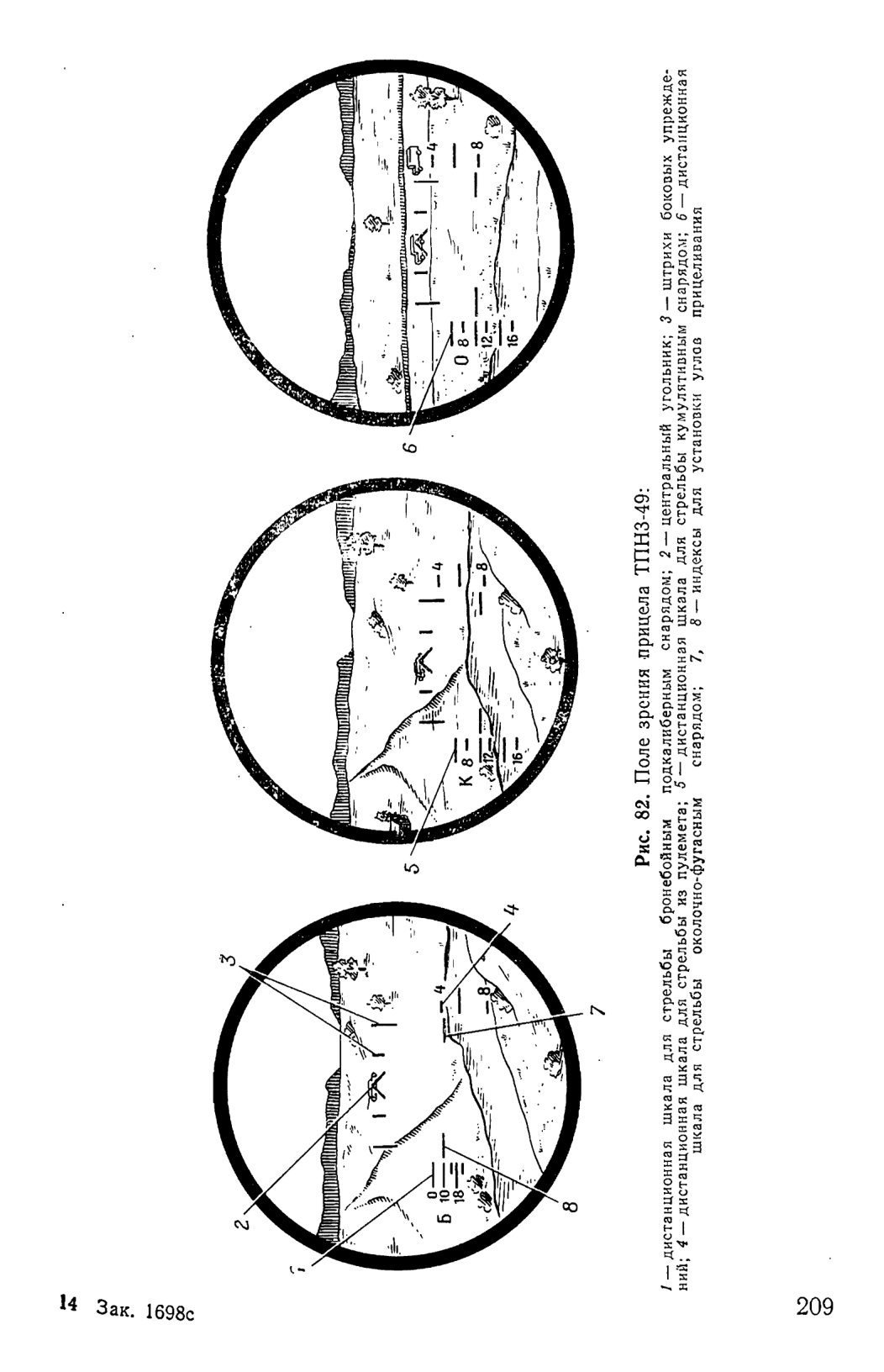

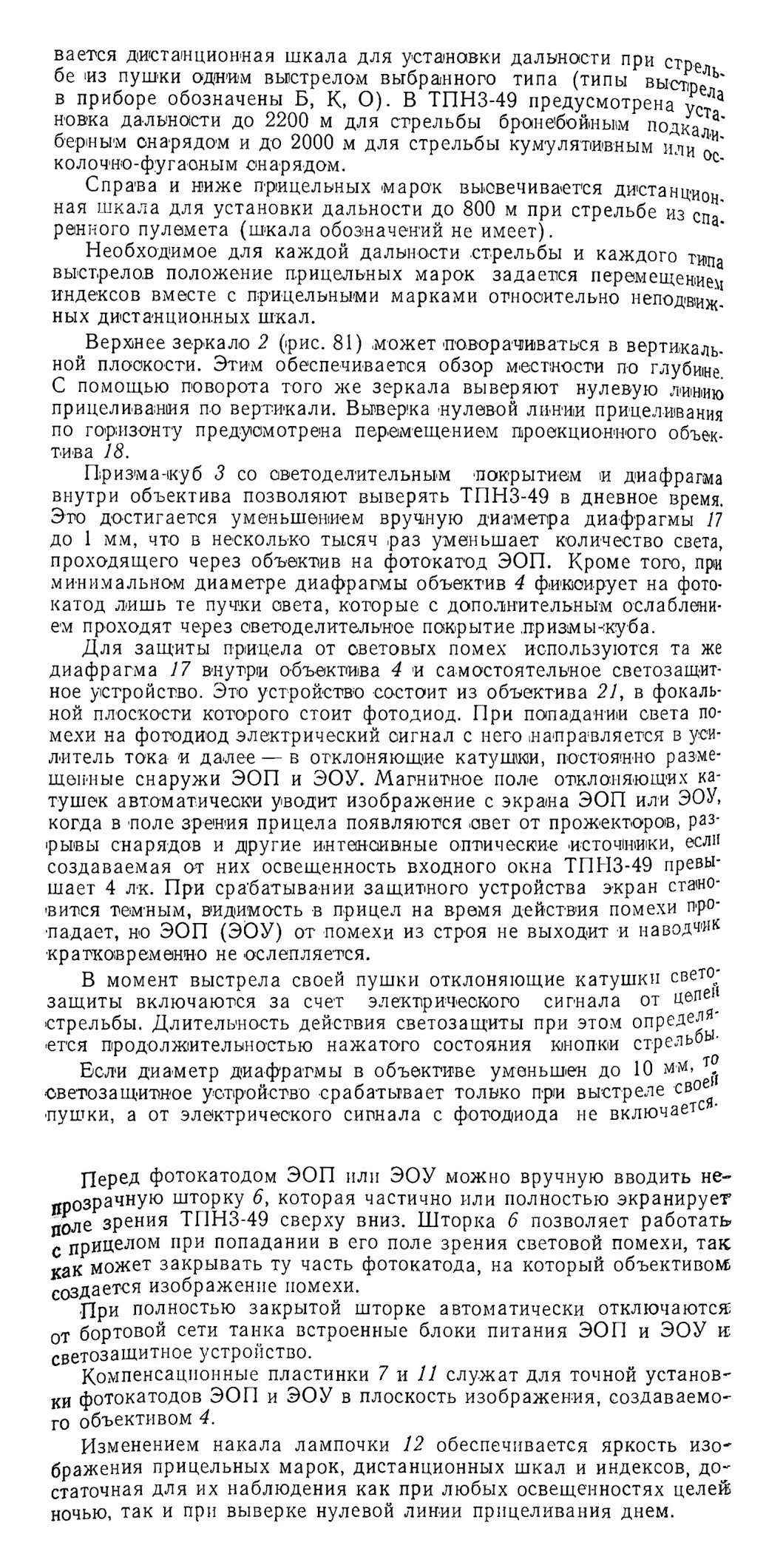

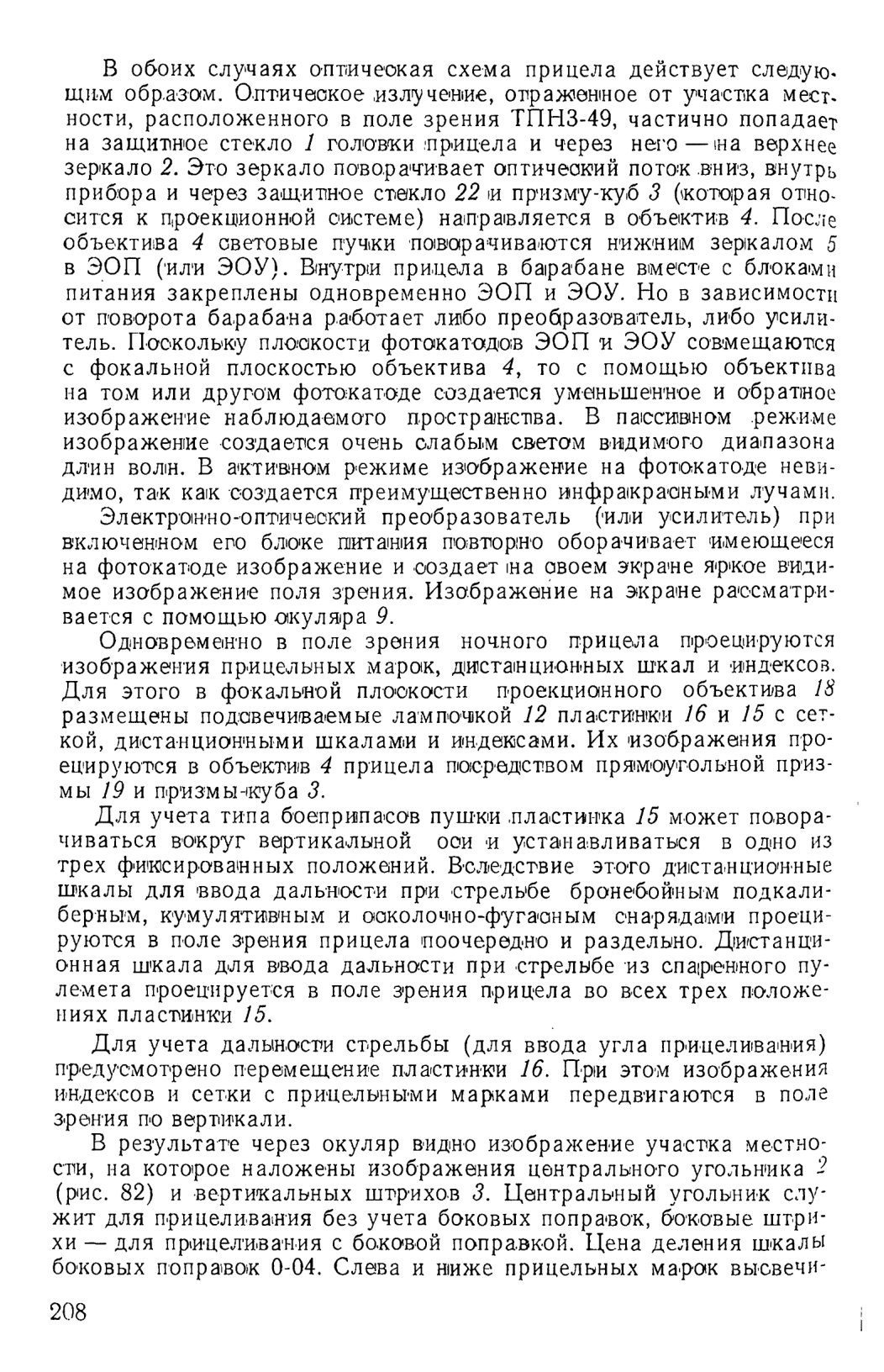

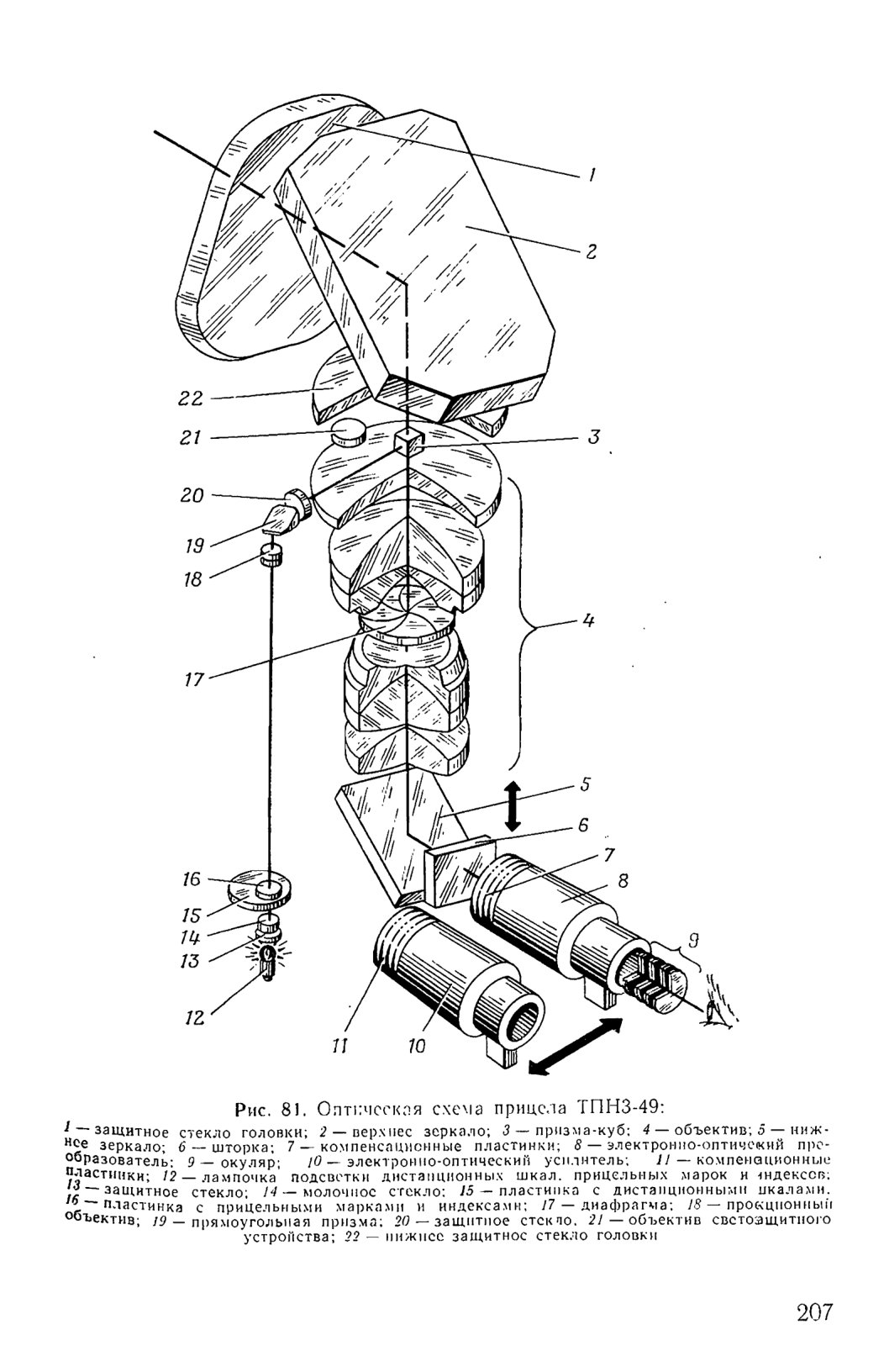

4.7.1 Оптическая схема ночного прицела

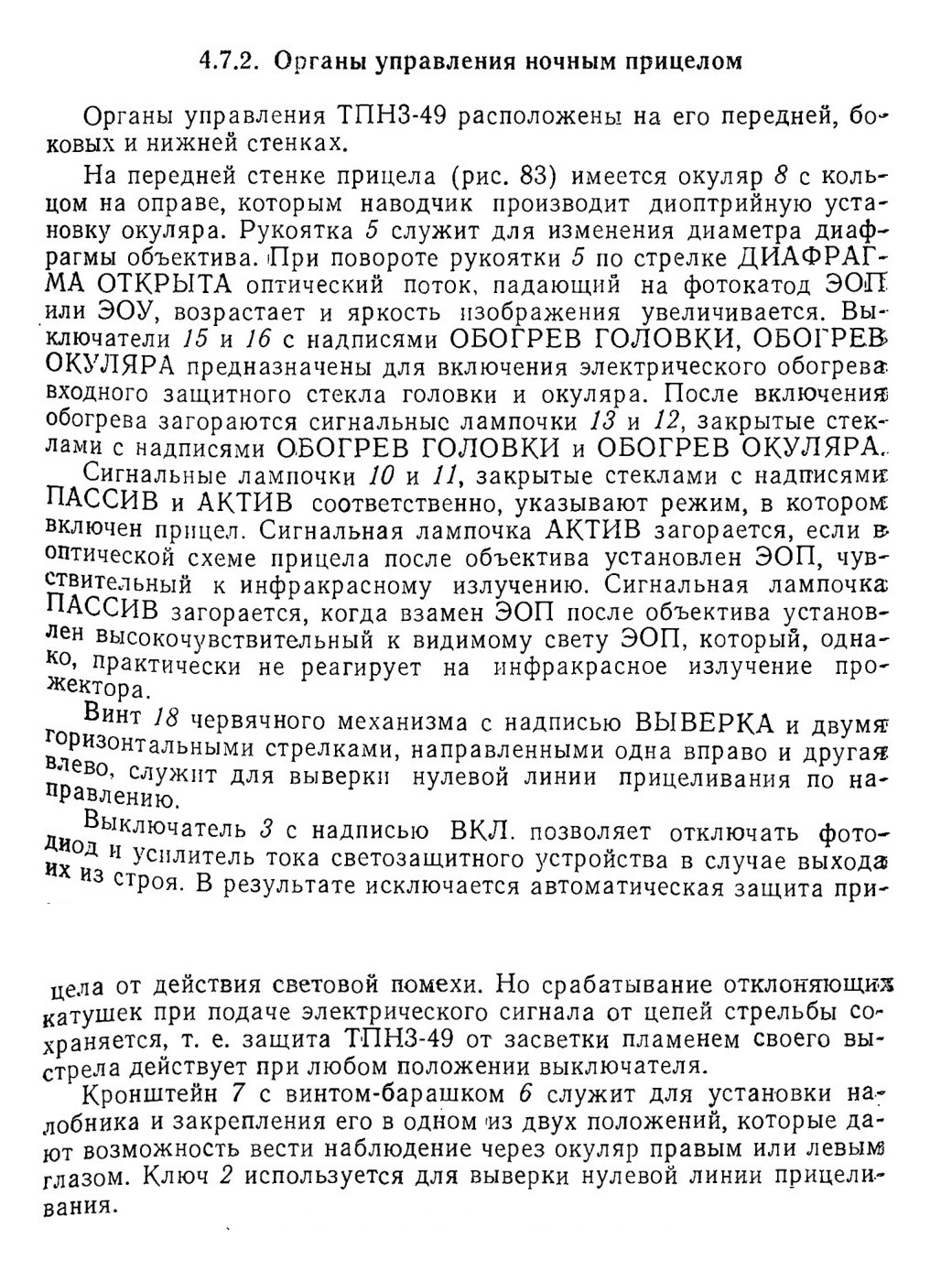

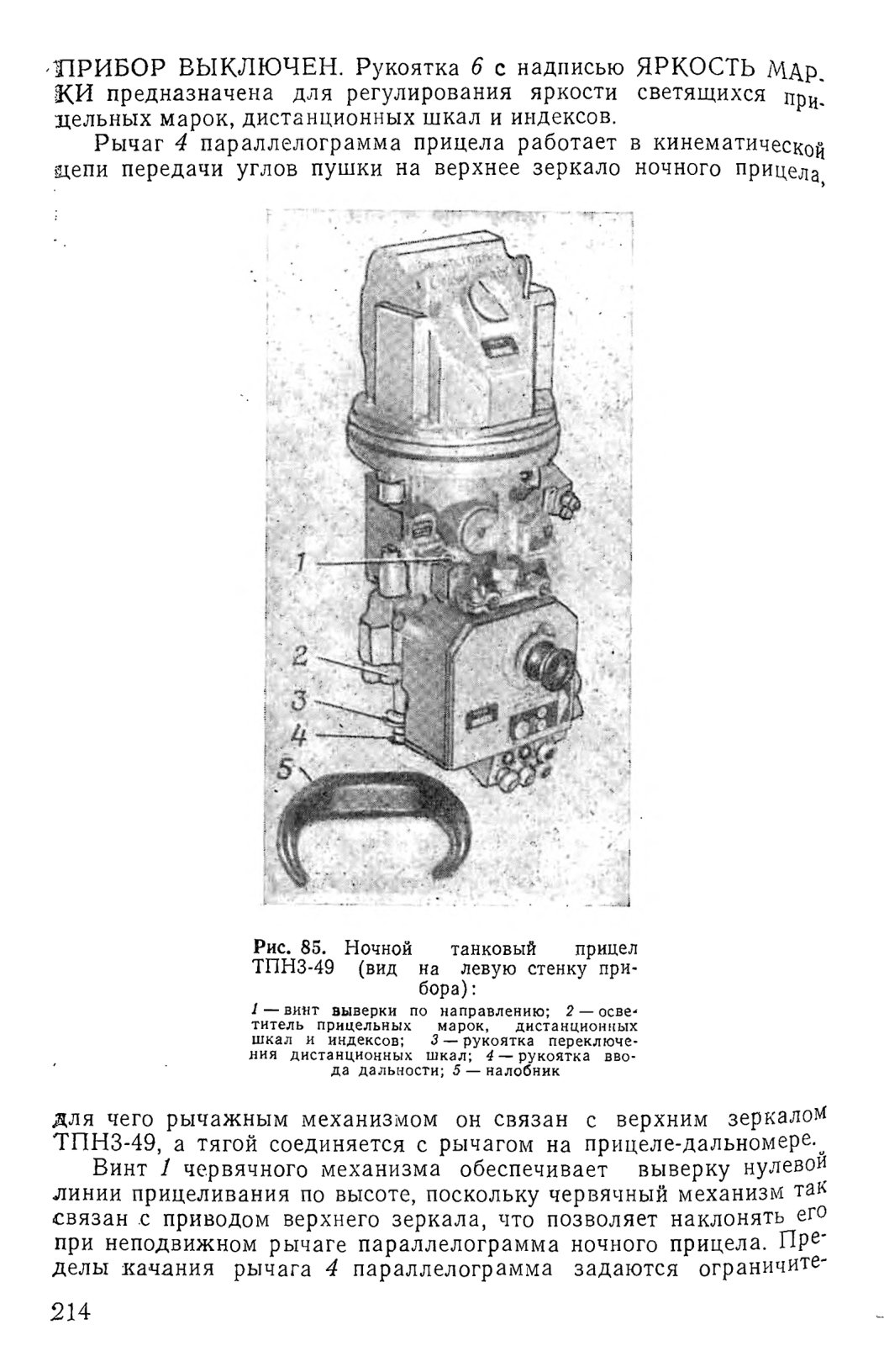

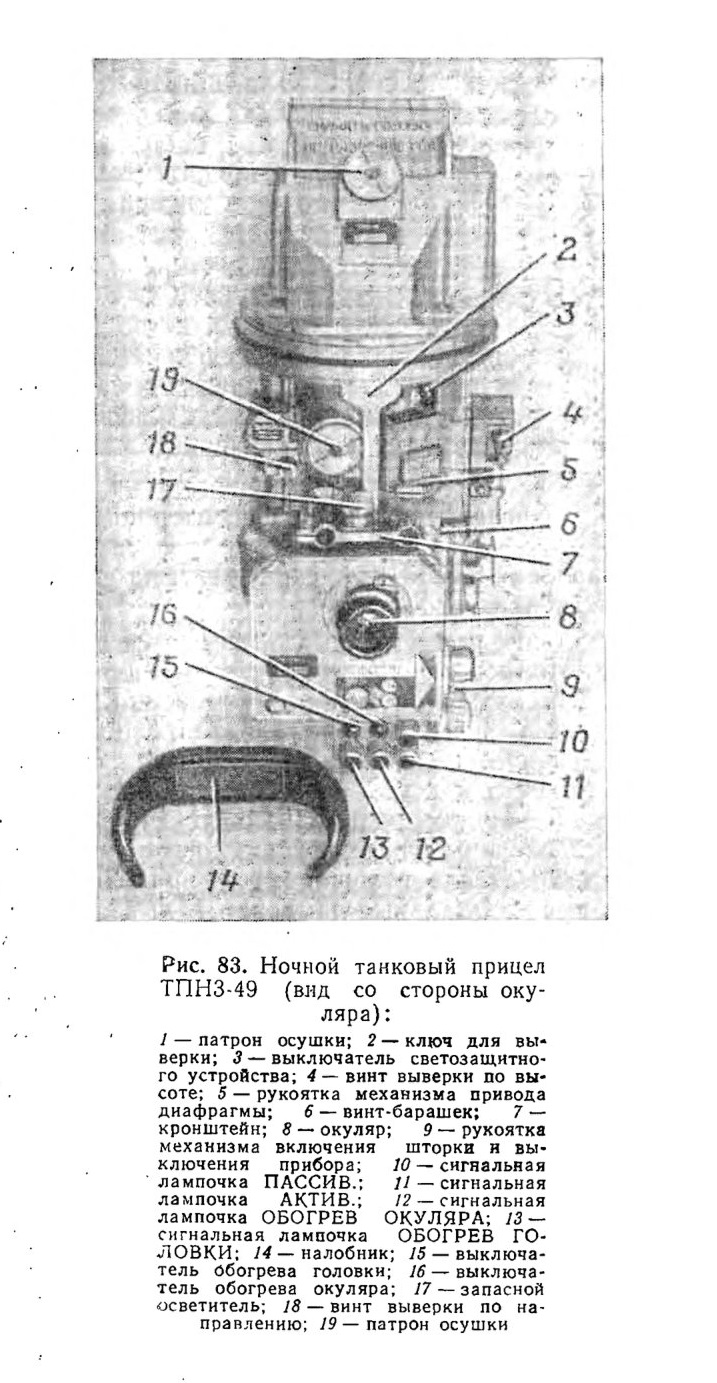

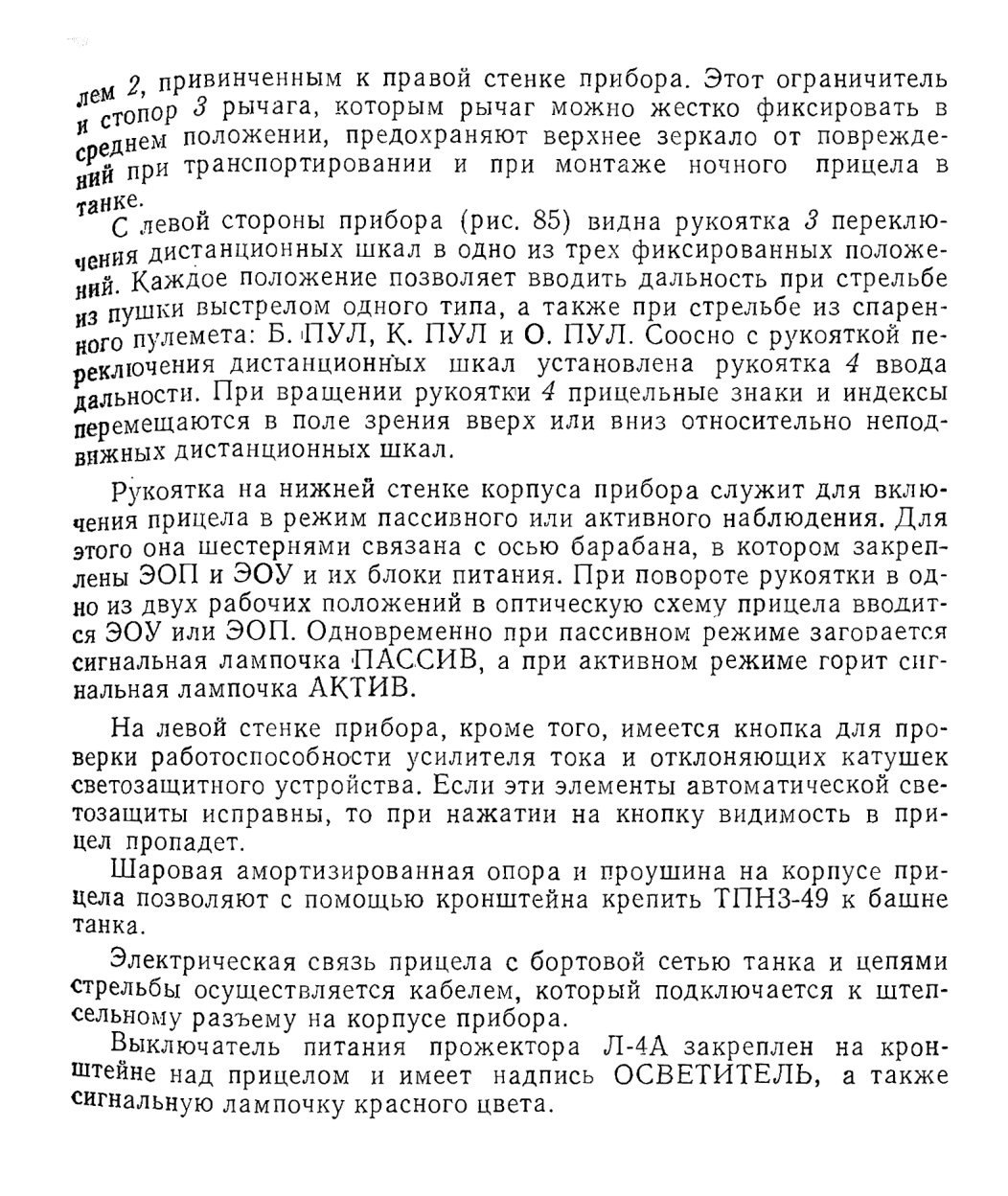

4.7.2 Органы управления ночным прицелом

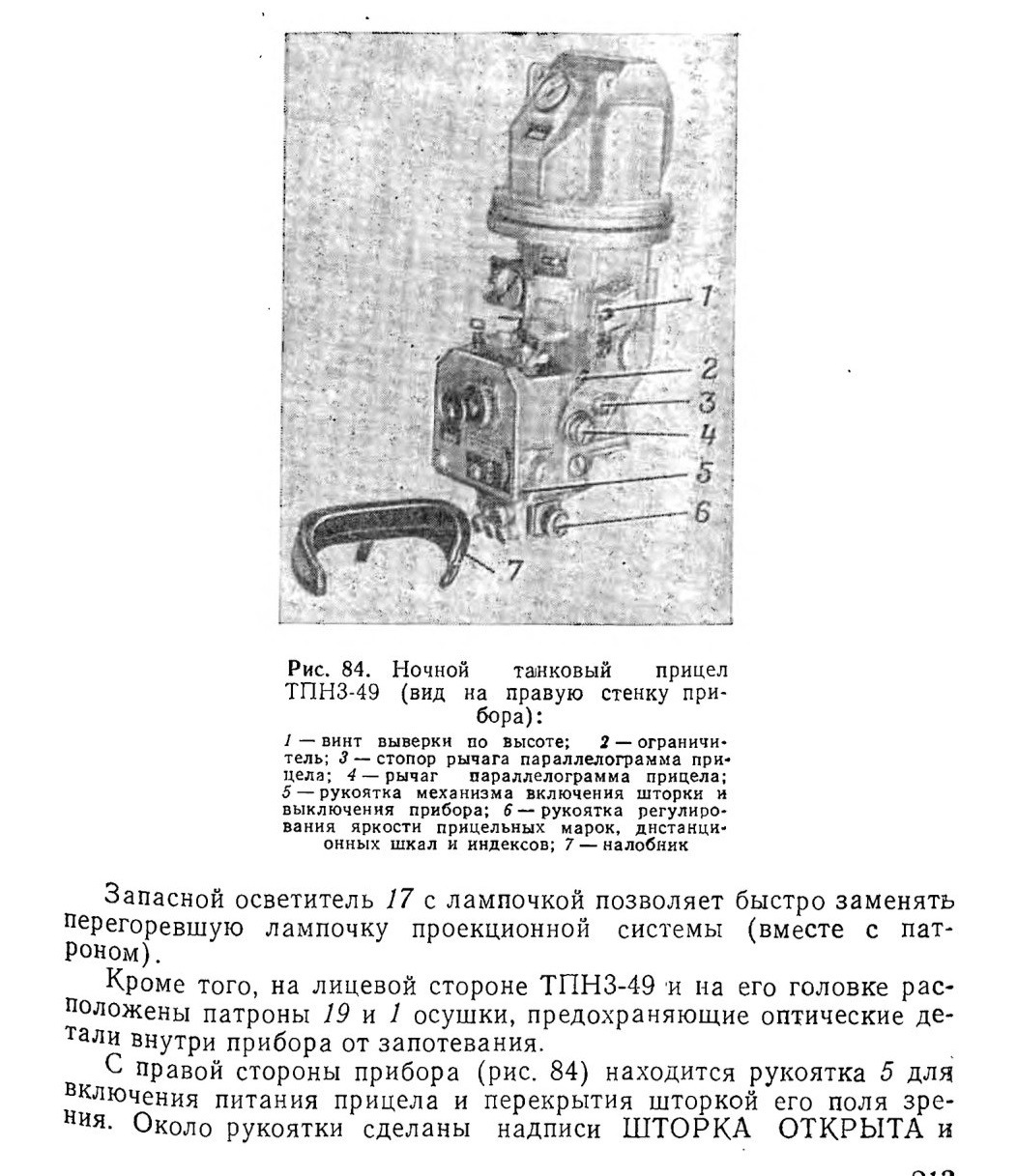

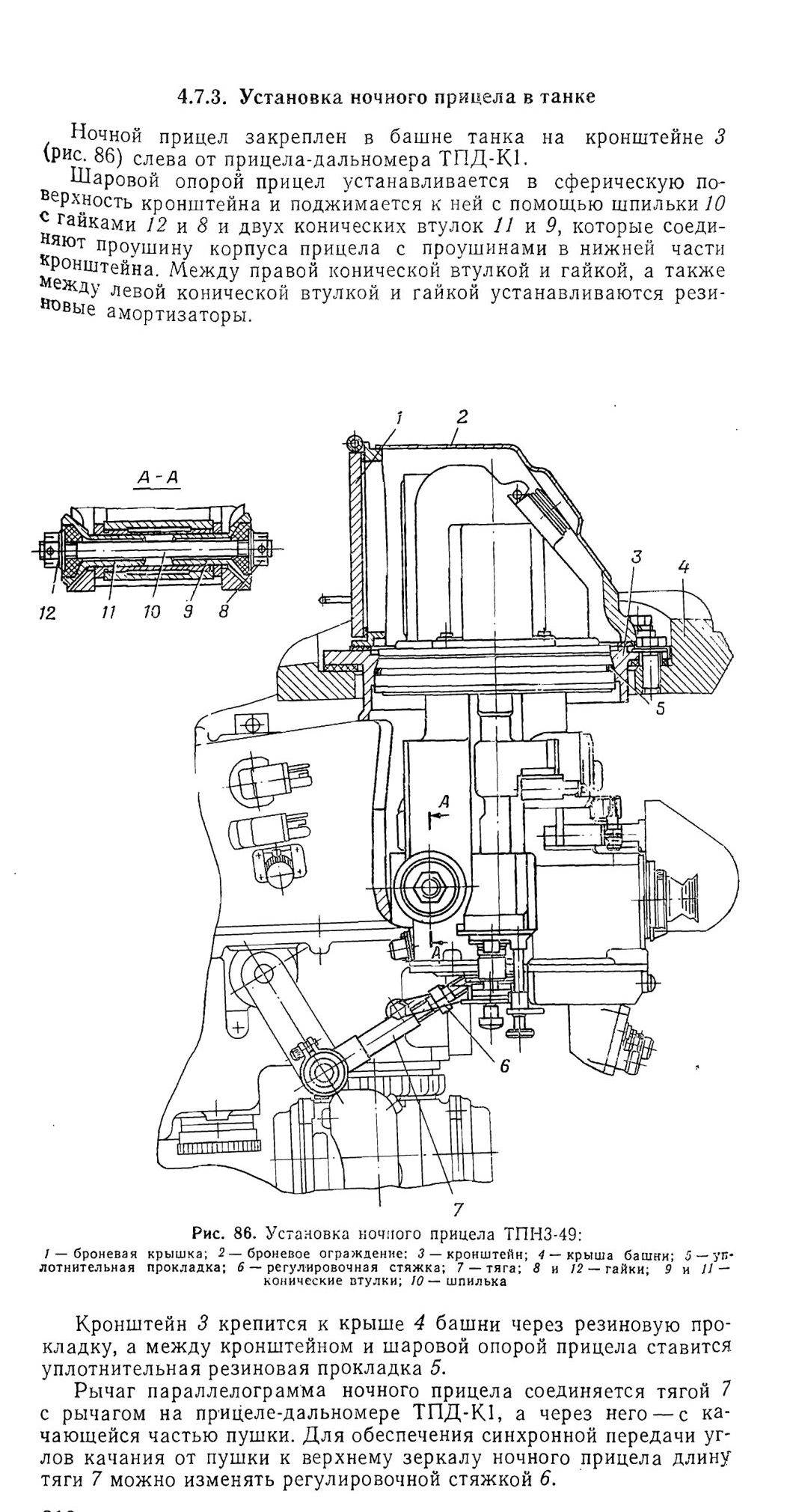

4.7.3 Установка ночного прицела

Снаружи башни над головкой прицела винтами крепится броневое ограждение 2. Окно в передней части этого ограждения может герметично закрываться броневой крышкой 1. Для замены головки прицела без его демонтажа из танка, а также для доступа к патрону осушки головки броневое ограждение вместе с крышкой снимаются.

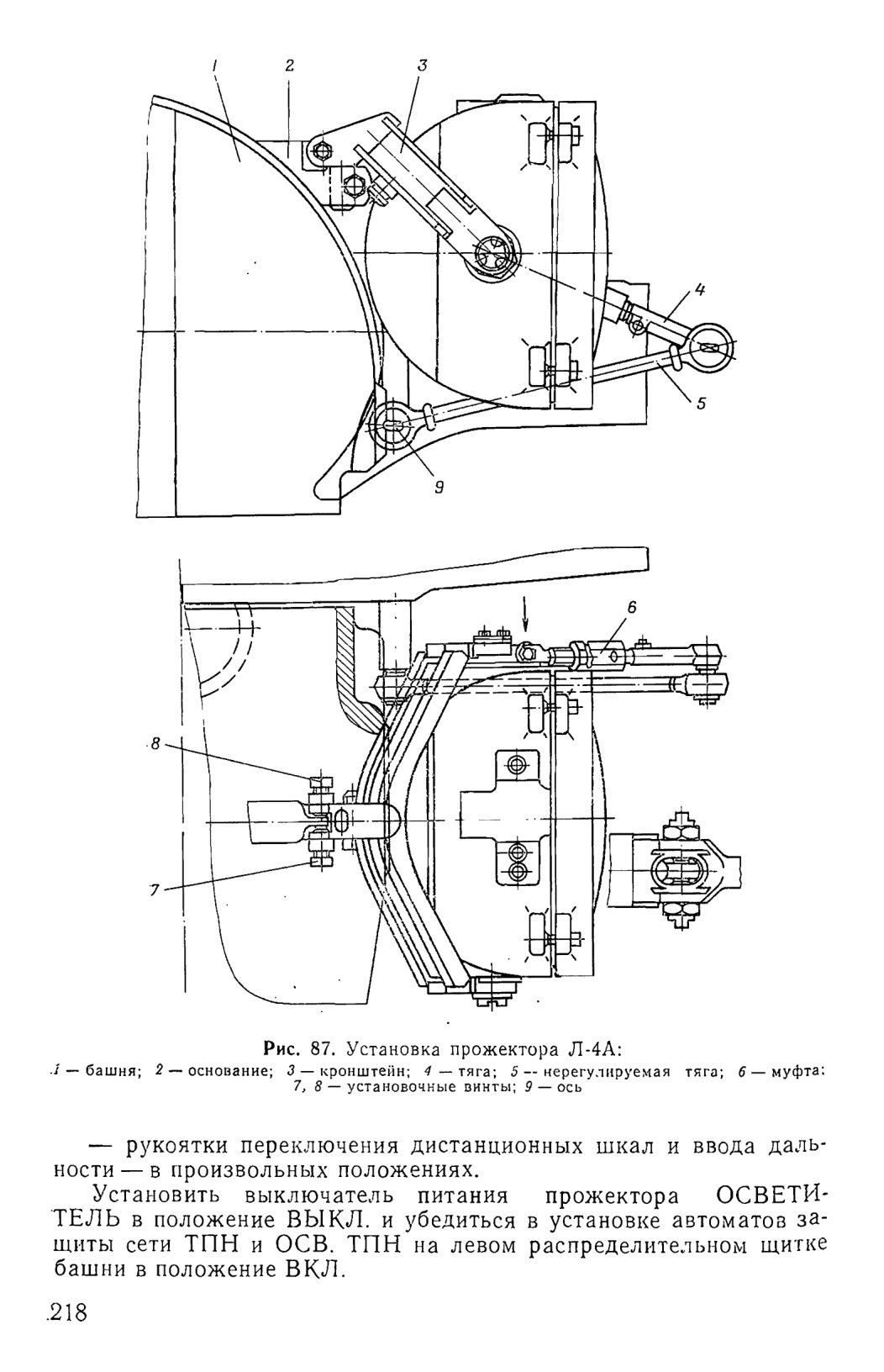

Инфракрасный прожектор Л-4А (рис. 87) расположен на башне справа от пушки и закреплен в кронштейне 3, который жестко соединяется с основанием 2, приваренным к башне А-Прожектор вместе с кронштейном 3 может выставляться по направлению с помощью двух установочных винтов 7 и 8 на кронштейне. Для наклона прожектора в вертикальной плоскости служит параллелограммный механизм, состоящий из двух тяг и рычага. Нерегулируемая тяга 5 с одной стороны осью 9 соединяется с бронировкой пушки, а с другой стороны осью связана с тягой 4. Тяга 4, в свою очередь,, соединяется с рычагом, закрепленным на корпусе прожектора. Прожектор может выставляться по высоте с помощью двух установочных винтов в тяге 4. Для обеспечения синхронной передачи углов качания от пушки к прожектору длина тяги 4 может регулироваться муфтой 6.

Стабилизатор тока СТ-17,5, необходимый для работы прожектора, крепится внутри башни у правой цапфы пушки. Питание ночного прицела и его прожектора от бортовой сети танка подводится через автоматы защиты сети с надписями ТПН и ОСВ. ТПН, которые находятся на левом распределительном щитке башни.

4.7.4. Подготовка ночного прицела к работе

Подготовка прицела к работе производится при неработающем двигателе и выключенном стабилизаторе вооружения.

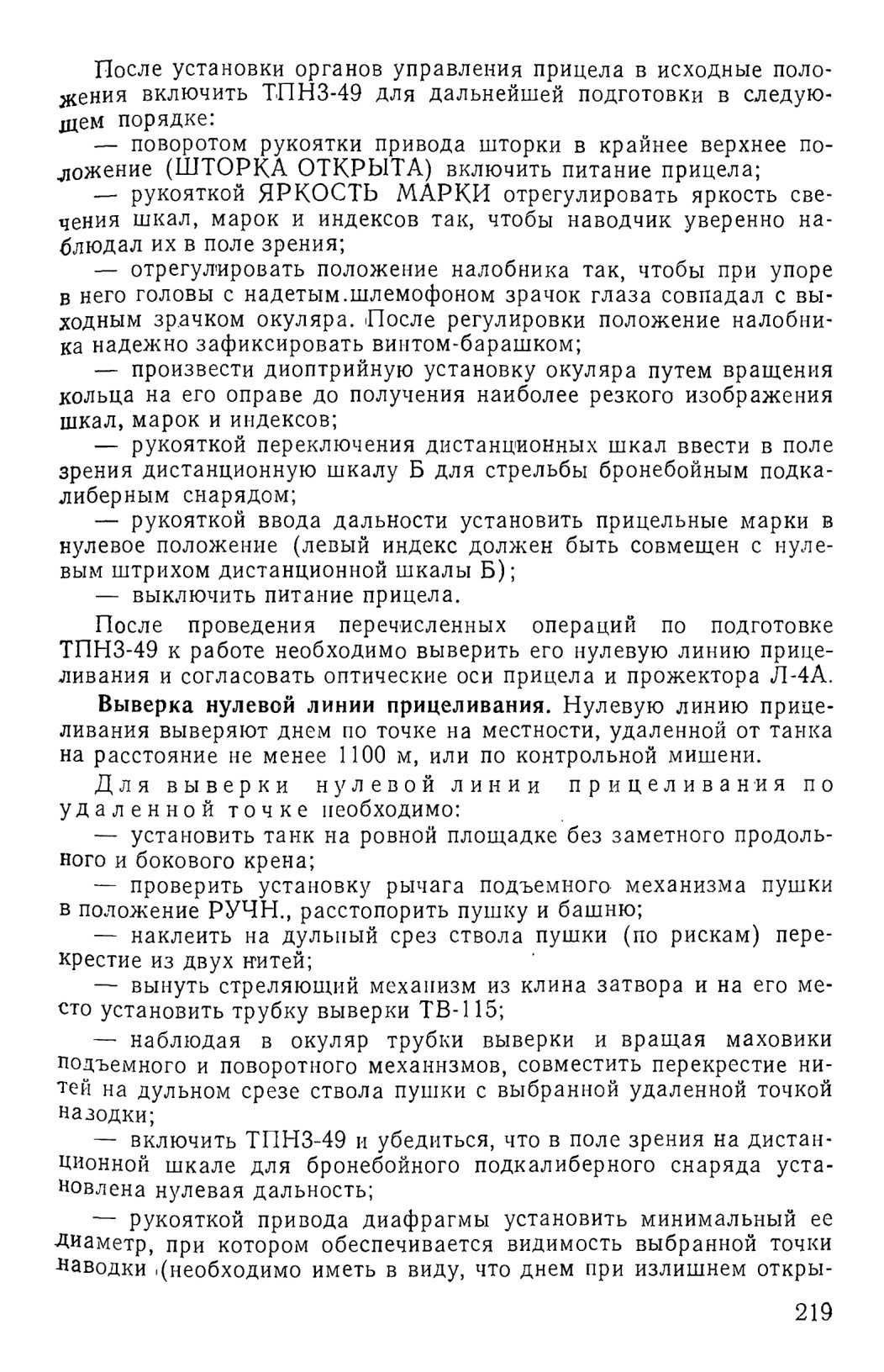

Перед началом работы с ТПНЗ-49 необходимо открыть крышку броневого ограждения над головкой прицела, снять защитную’ крышку, закрывающую светофильтр прожектора Л-4А, и уложить ее в ящик для ЗИП.

Установить выключатели и рукоятки прицела в следующие исходные положения:

— рукоятку включения питания и привода шторки — в положение ПРИБОР ВЫКЛЮЧЕН;

— рукоятку ЯРКОСТЬ МАРКИ —в среднее положение;

— рукоятку привода диафрагмы — в положение, соответствующее закрытой диафрагме (рукоятка должна быть повернута против хода часовой стрелки до упора);

— выключатель светозащитного устройства — в положение ВКЛ.;

— выключатель ОБОГРЕВ ГОЛОВКИ —в положение ВЫКЛ.;

— выключатель ОБОГРЕВ ОКУЛЯРА — в положение ВЫКЛ.;

— рукоятка переключения режимов работы — в положение-АКТИВ.;

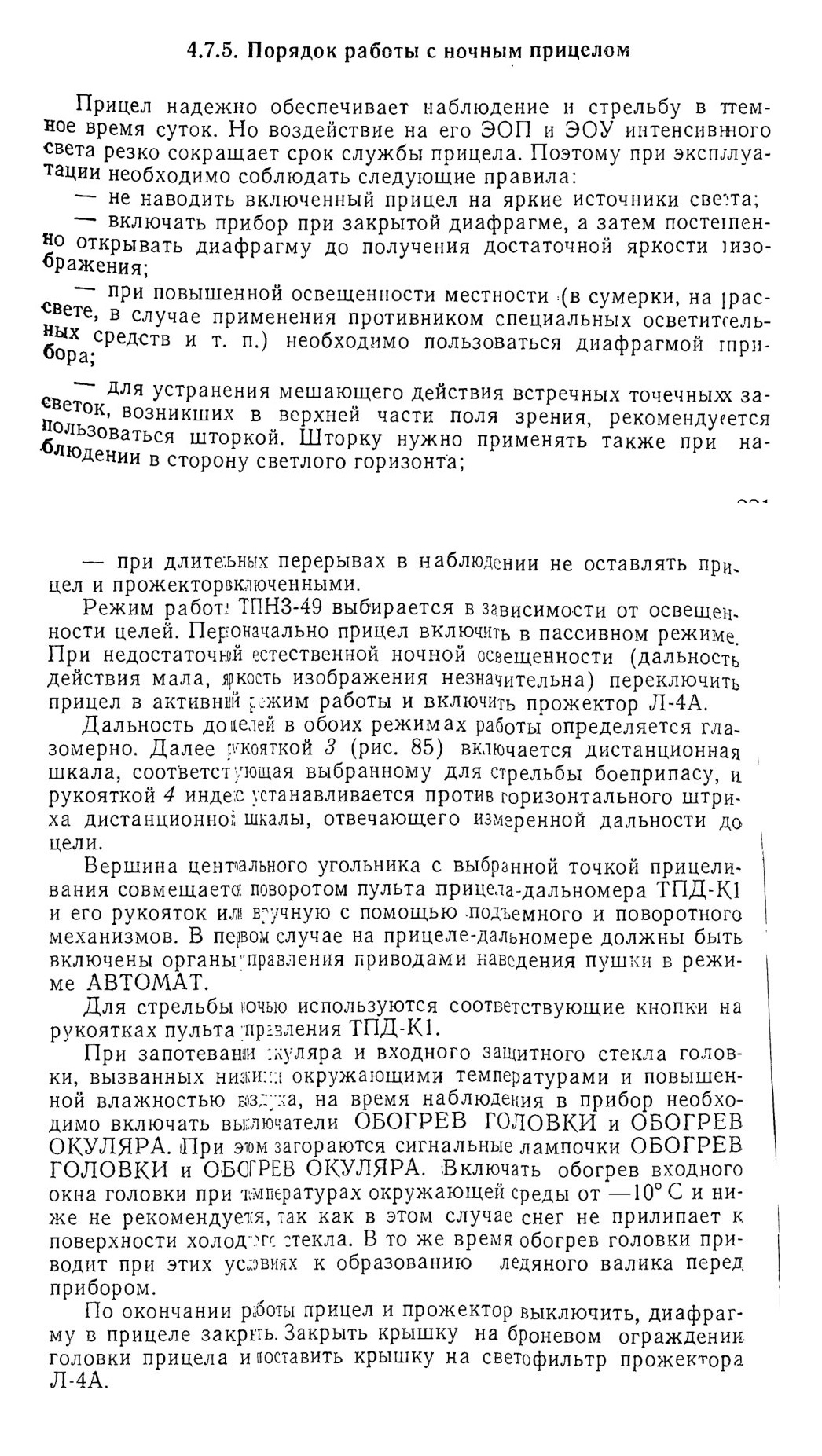

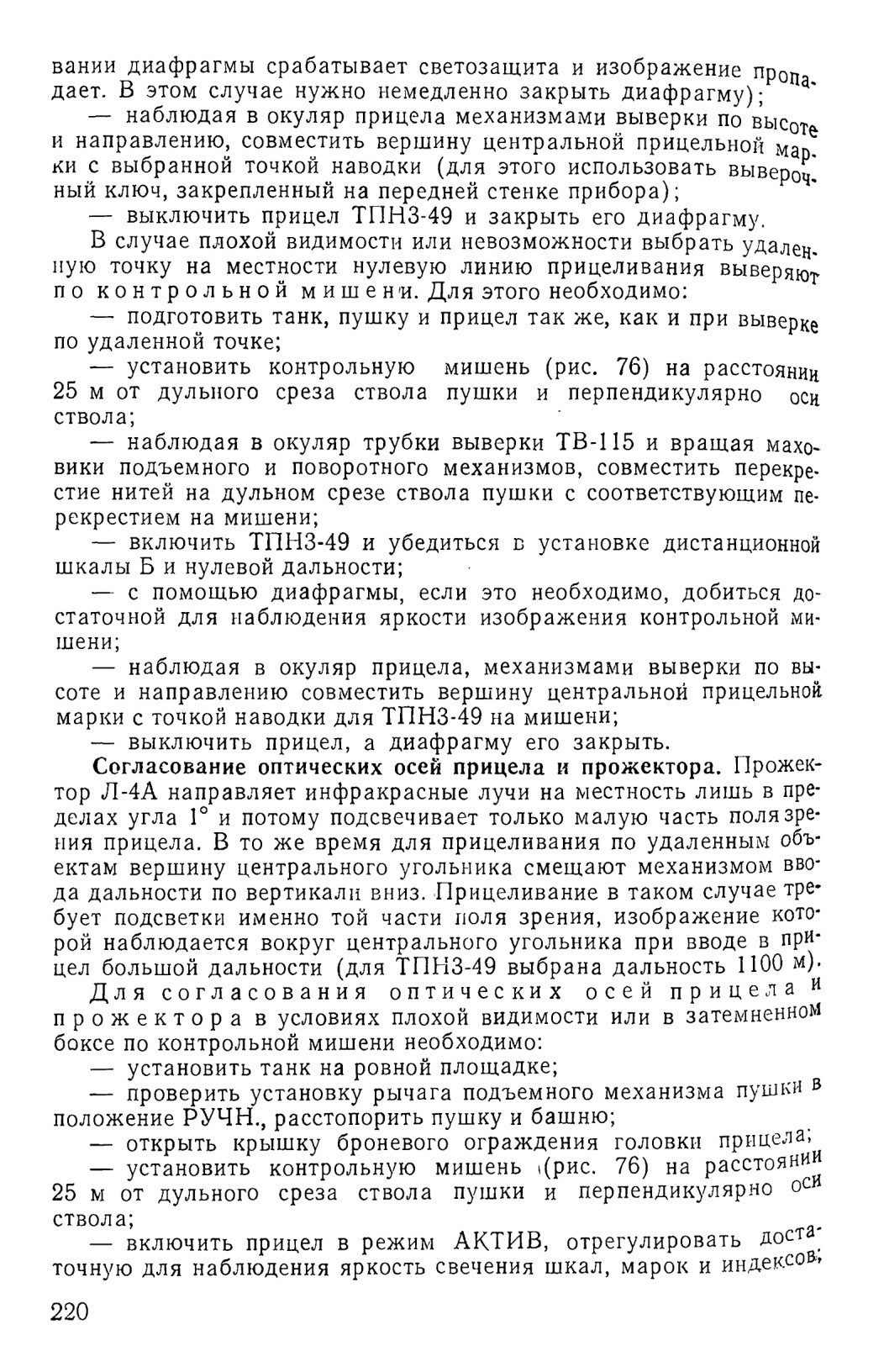

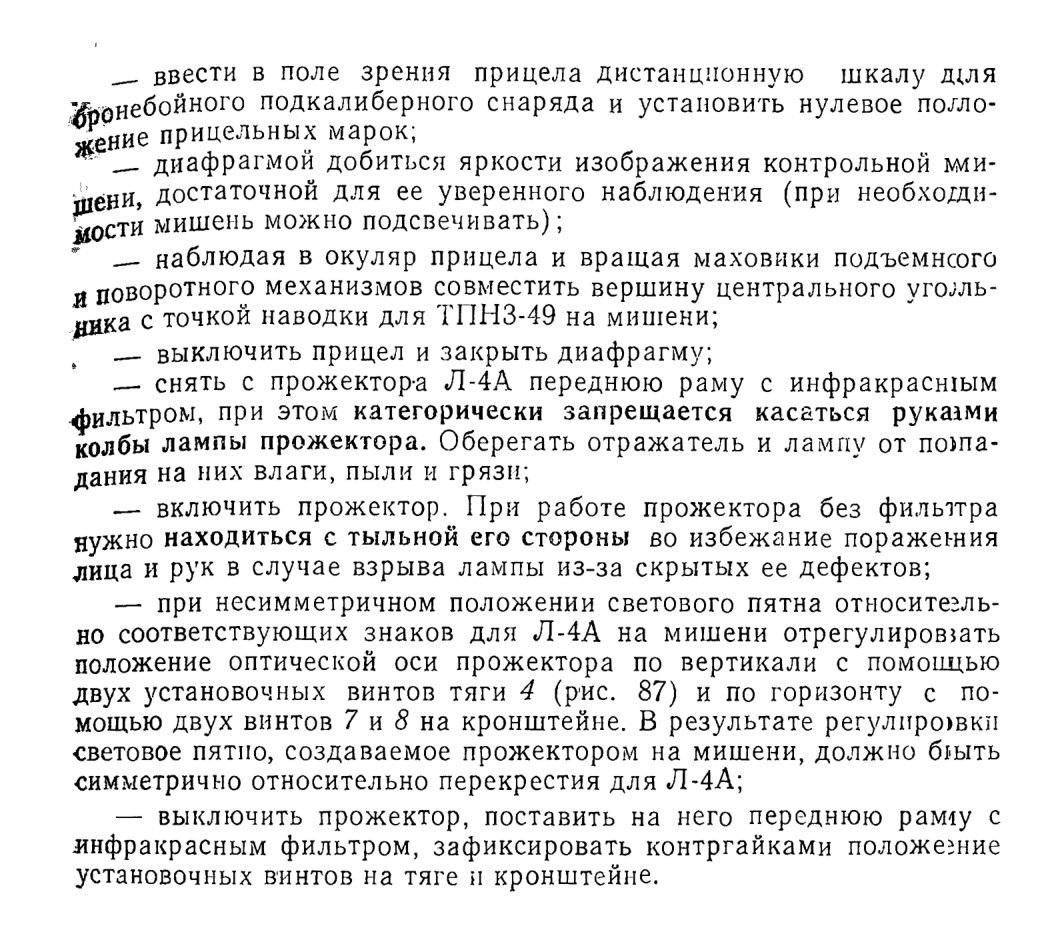

4.7.5. Порядок работы с ночным прицелом

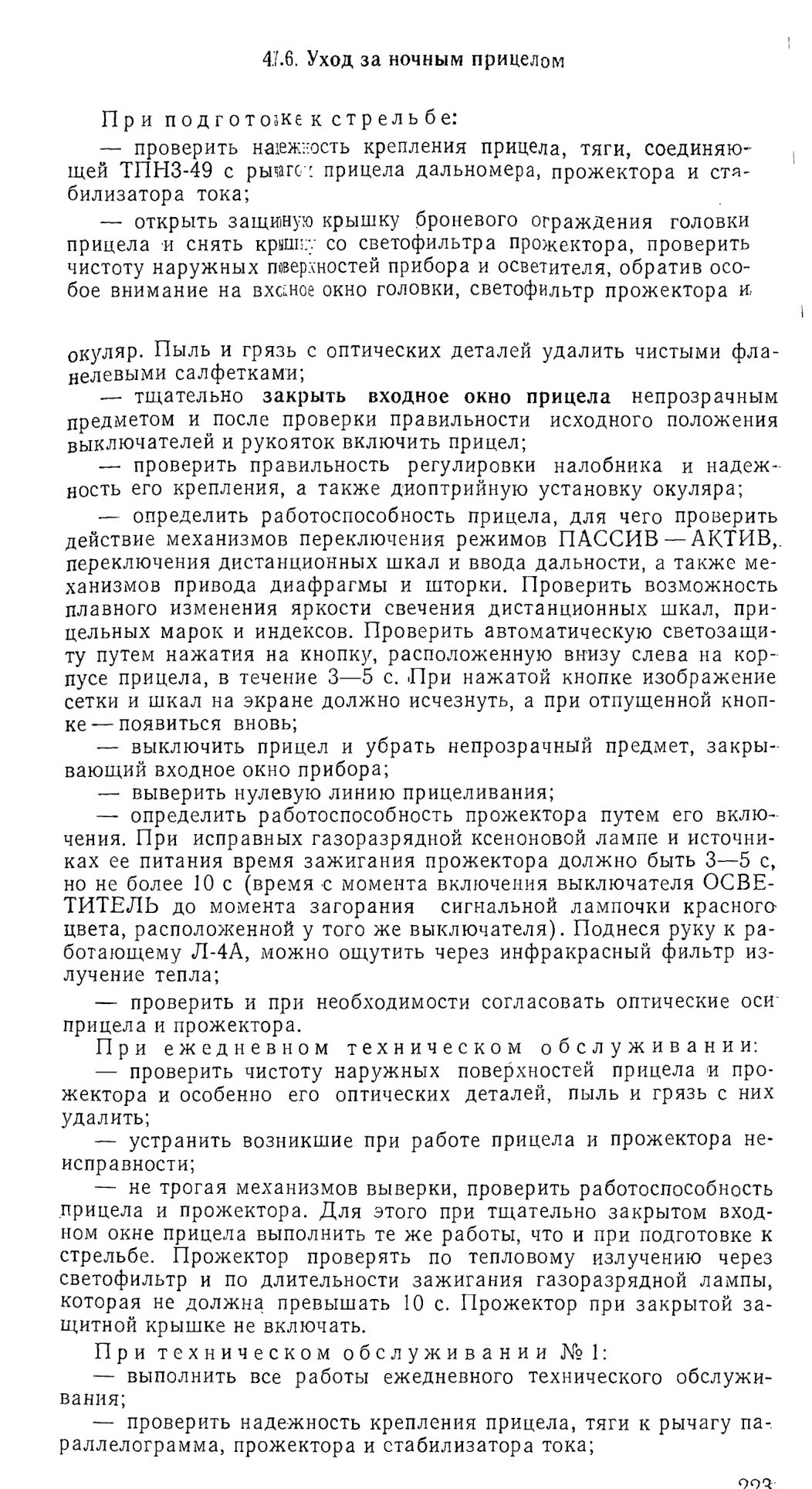

4.7.6 Уход за ночным прицелом
