Танк Т-80. Техническое описание и инструкция по эксплуатации (1979 год) - часть 6

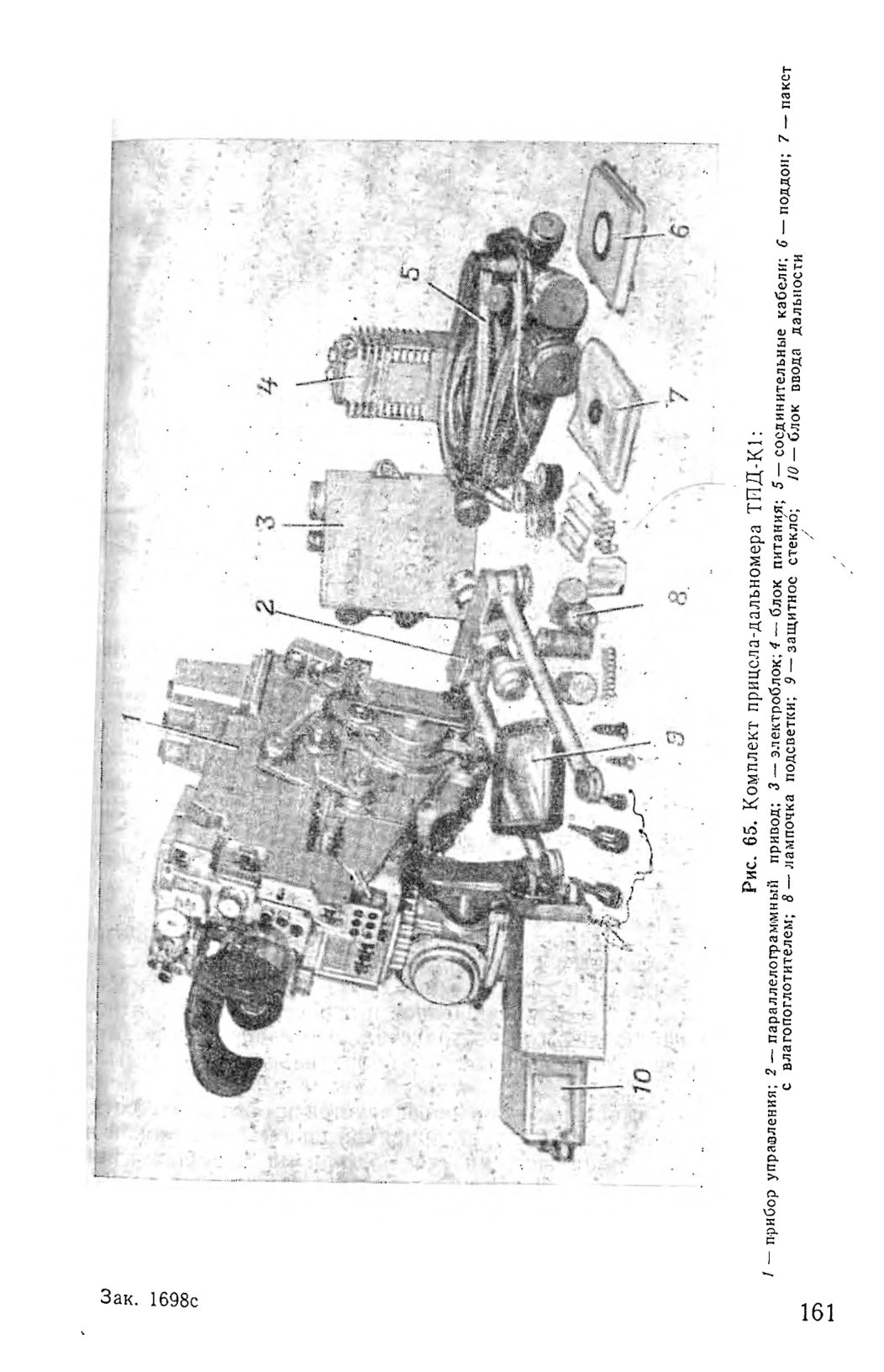

4.6.1. Оптическая схема прицела-дальномера

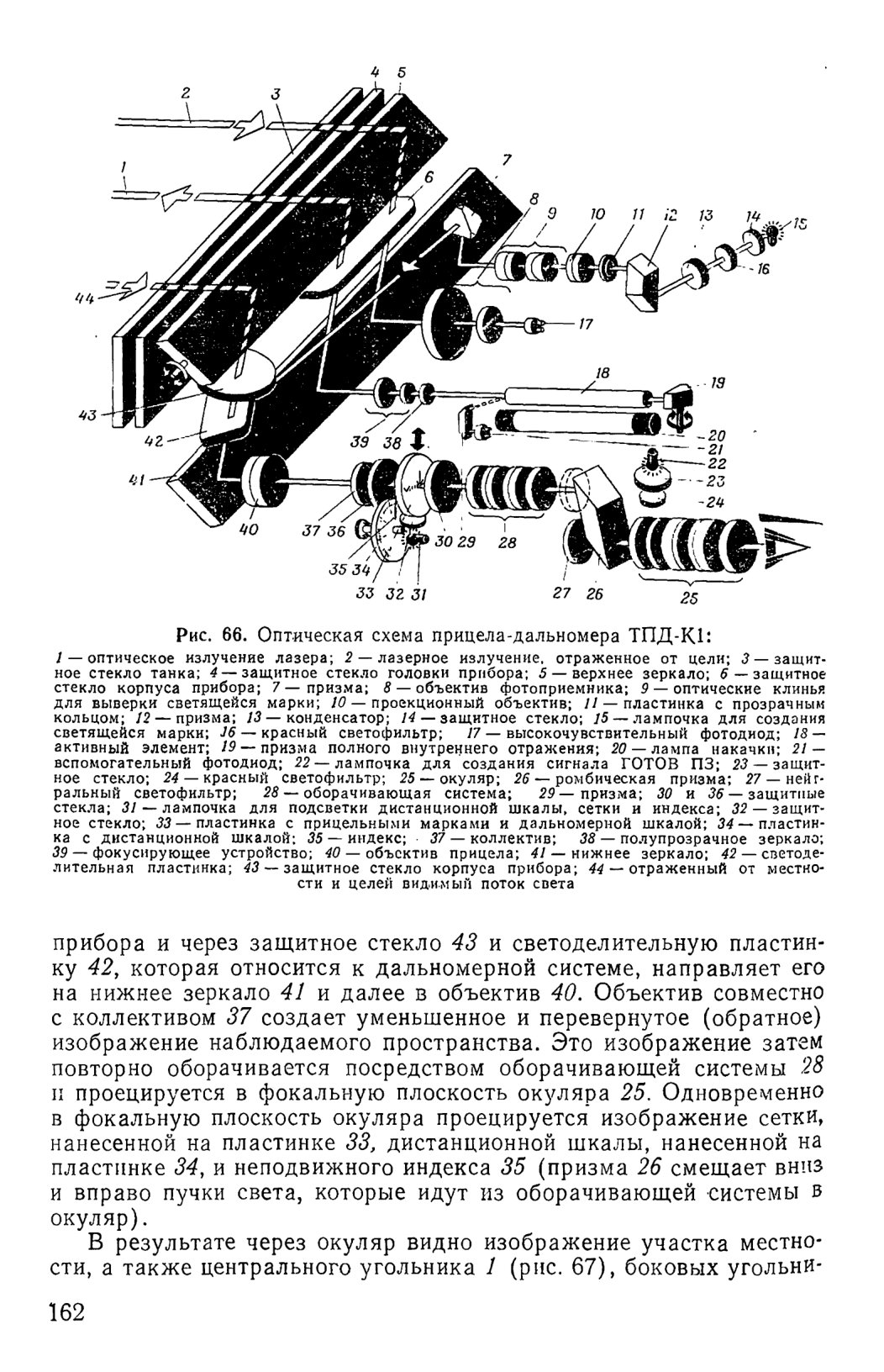

Оптическая схема прицела-дальномера (рис. 66) содержит прицельную и дальномерную системы.

Прицельная система представляет собой монокулярный перископ и включает защитное стекло 3 танка, защитное стекло 4 головки прицела-дальномера, верхнее зеркало 5, защитное стекло 43 корпуса прибора, нижнее зеркало 41, объектив 40 в сочетании с коллективом 37, оборачивающую систему 28, ромбическую призму 26 и окуляр 25.

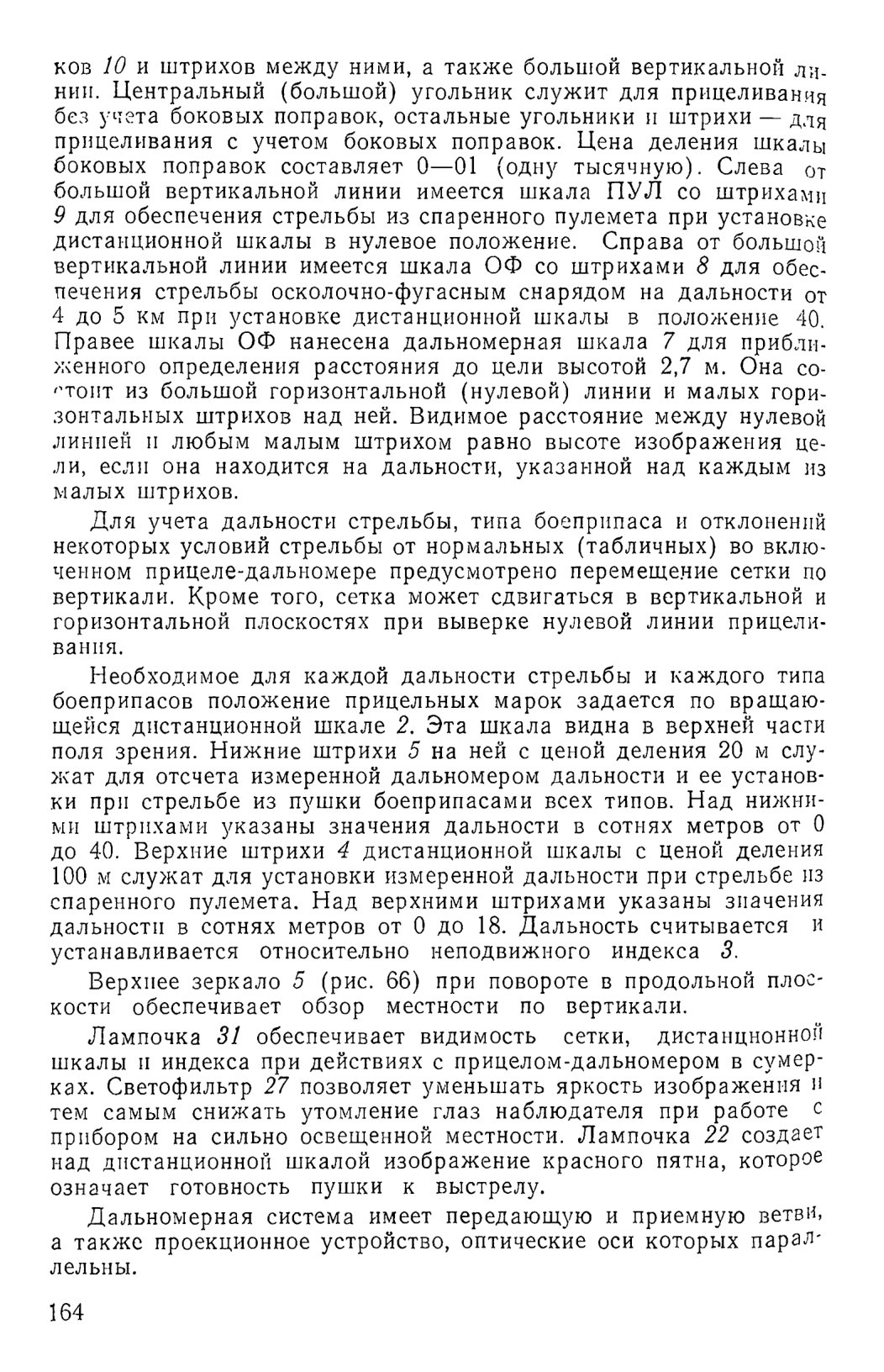

В фокальной плоскости системы «объектив — коллектив» расположены пластинка 33, на которой нанесена сетка с прицельными марками и дальномерной шкалой, а также пластинка 34 с нанесенной на ней дистанционной шкалой. Между ними неподвижно крепится тонкий металлический стержень — индекс 35. Сетка, дистанционная шкала и индекс закрыты защитными стеклами 30 и 36. Прицельные марки, индекс и дистанционная шкала могут подсвечиваться лампочкой 31. Перед окуляром может вводиться нейтральный светофильтр 27. В верхнюю часть поля зрения окуляра может направляться свет от лампочки 22, закрытой красным светофильтром 24.

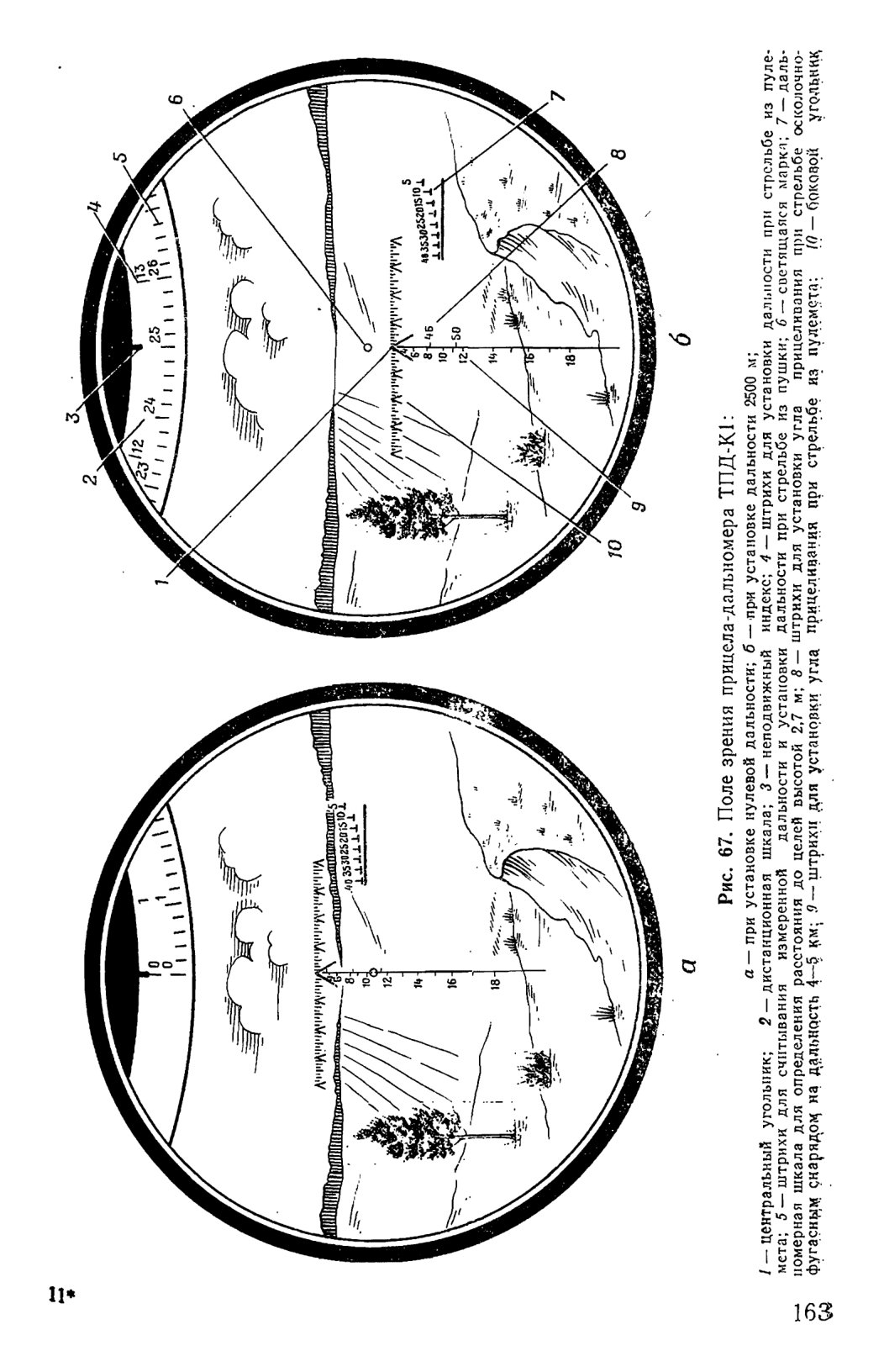

Прицельная система создает увеличенное изображение участка местности в пределах угла 9°, на которое накладывается изображение сетки, дистанционной шкалы и индекса.

Принцип действия прицела заключается в следующем: от местности и целей, которые находятся в поле зрения ТПД-К1, отражается видимый поток 44 света. Часть этого потока попадает на защитное стекло 3 и через защитное стекло 4 головки — на верхнее зеркало 5. Зеркало поворачивает световой поток вниз, внутрь

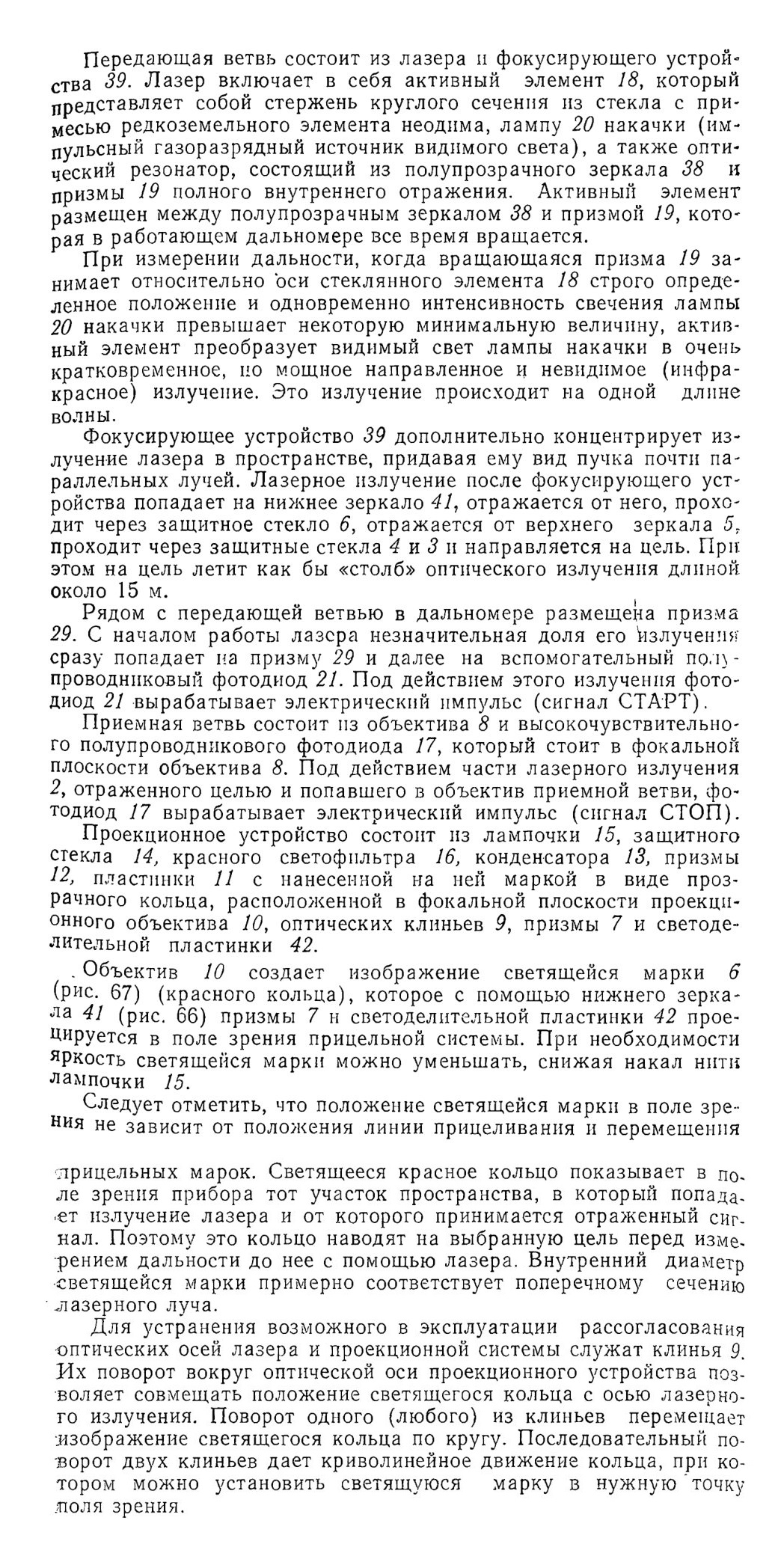

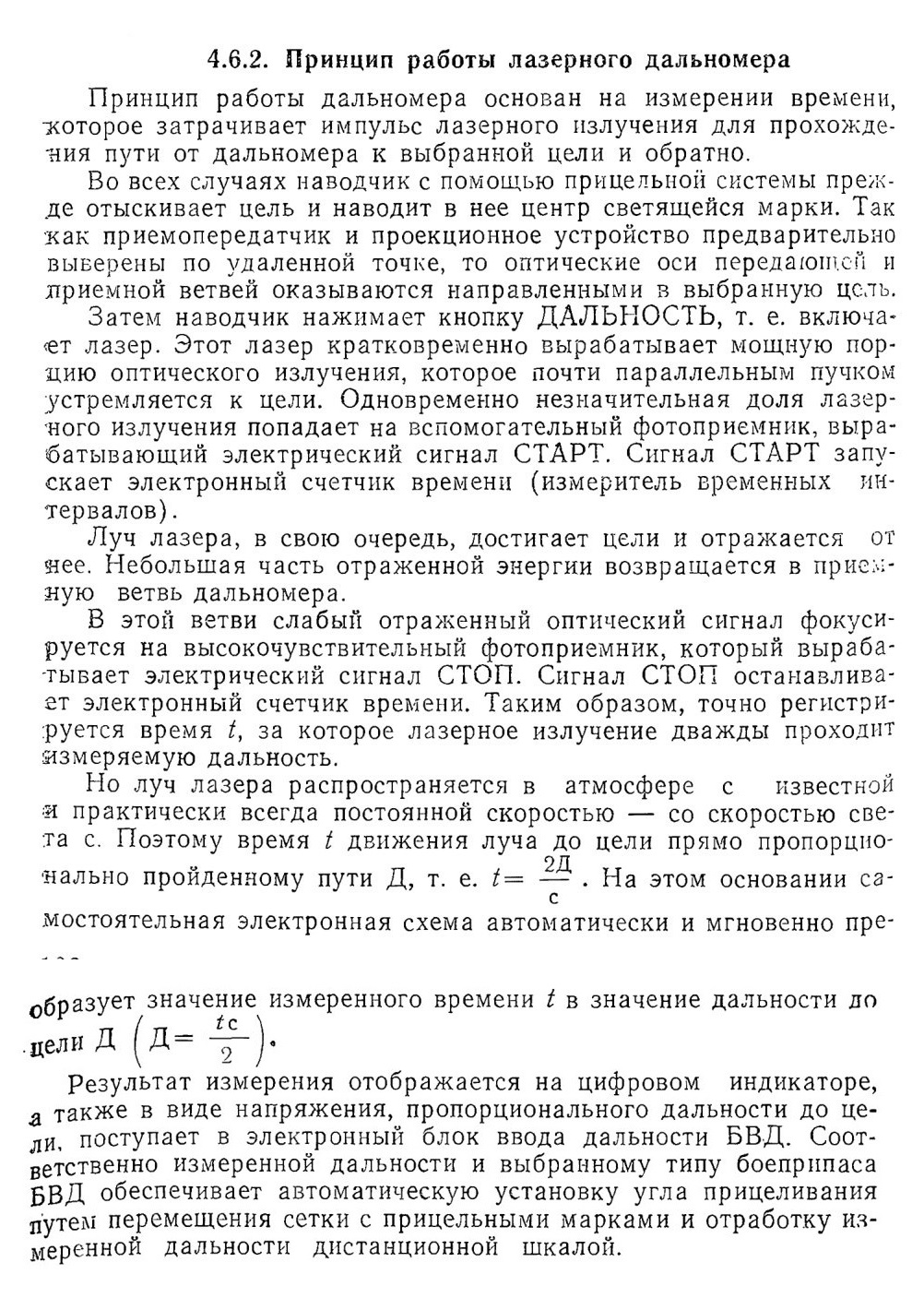

4.6.2 Принцип работы лазерного дальномера

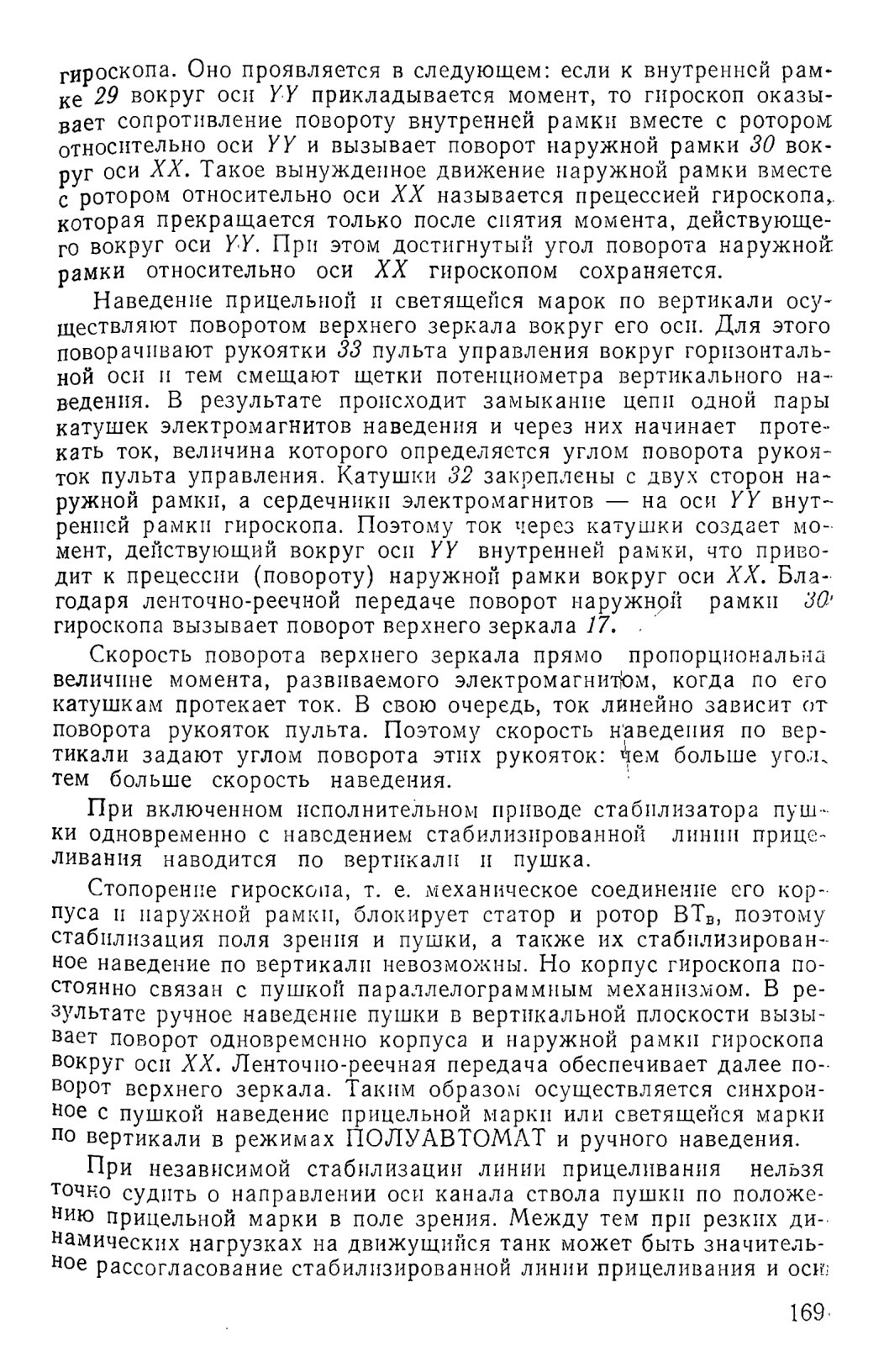

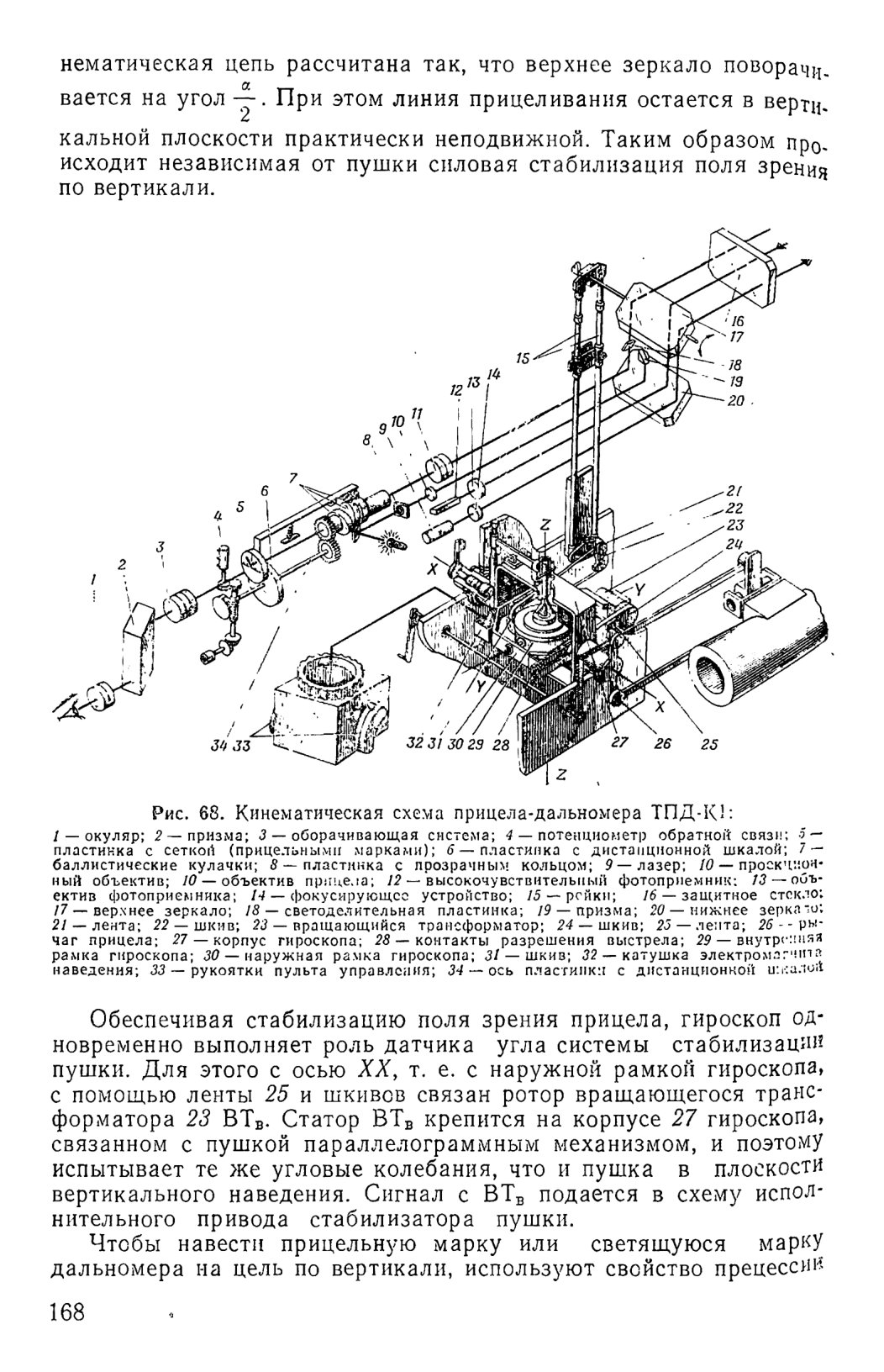

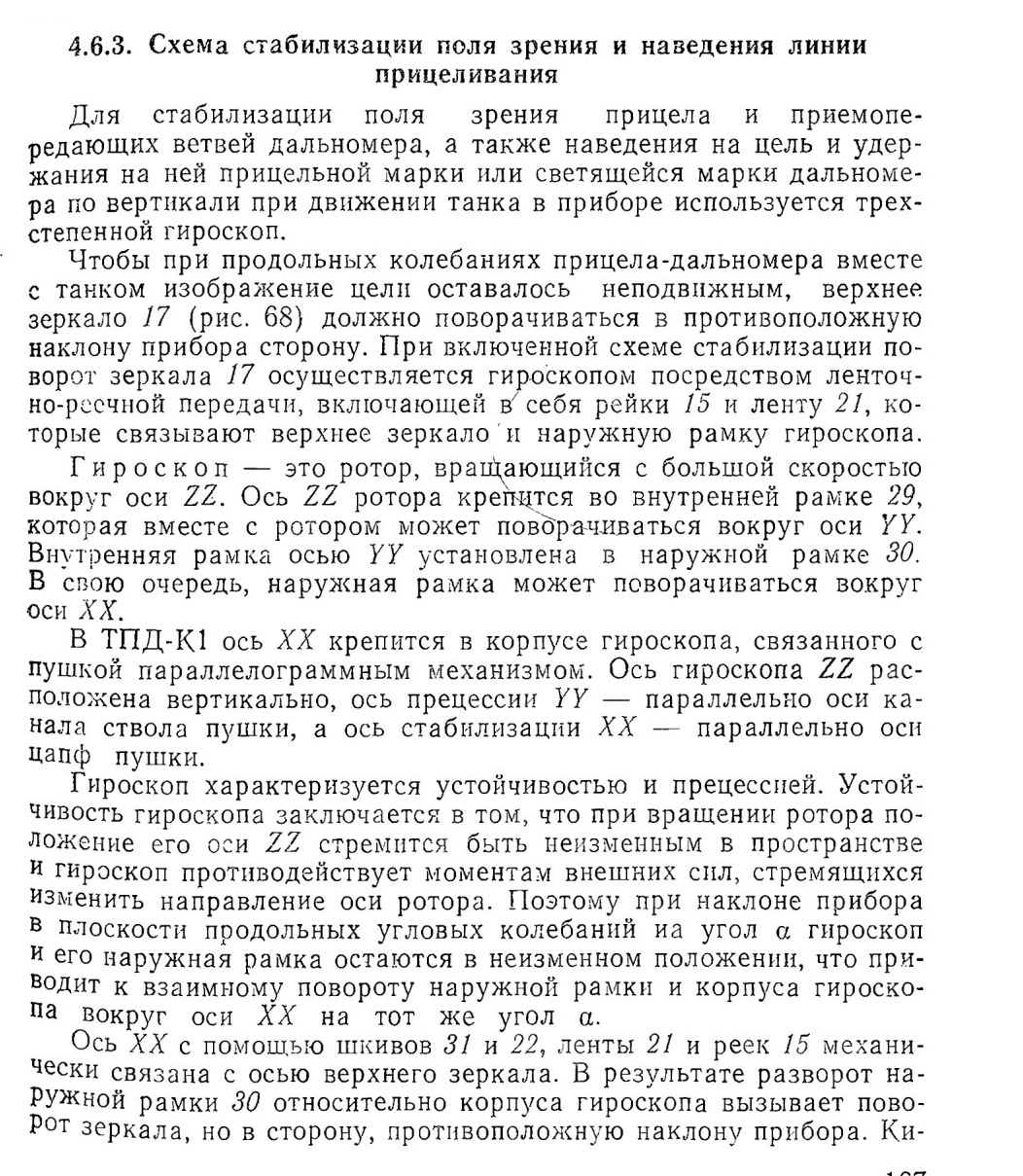

4.6.3 Схема стабилизации поля зрения и наведения линии прицеливания

Механизм кареток позволяет смещать сетку с прицельным марками в вертикальной и горизонтальной плоскостях при неизменной установке дистанционной шкалы на нуль.

Для выверки светящейся марки дальномера служат два самостоятельных устройства вращения оптических клиньев. Последовательное или одновременное вращение с их помощью клиньев вызывает смещение марки по кривой, которая может проходить через нужную точку поля зрения. Траектория движения светящейся марки зависит от направления вращения каждого из клиньев, а также от углов их поворота и определяется практически в процессе каждой выверки.

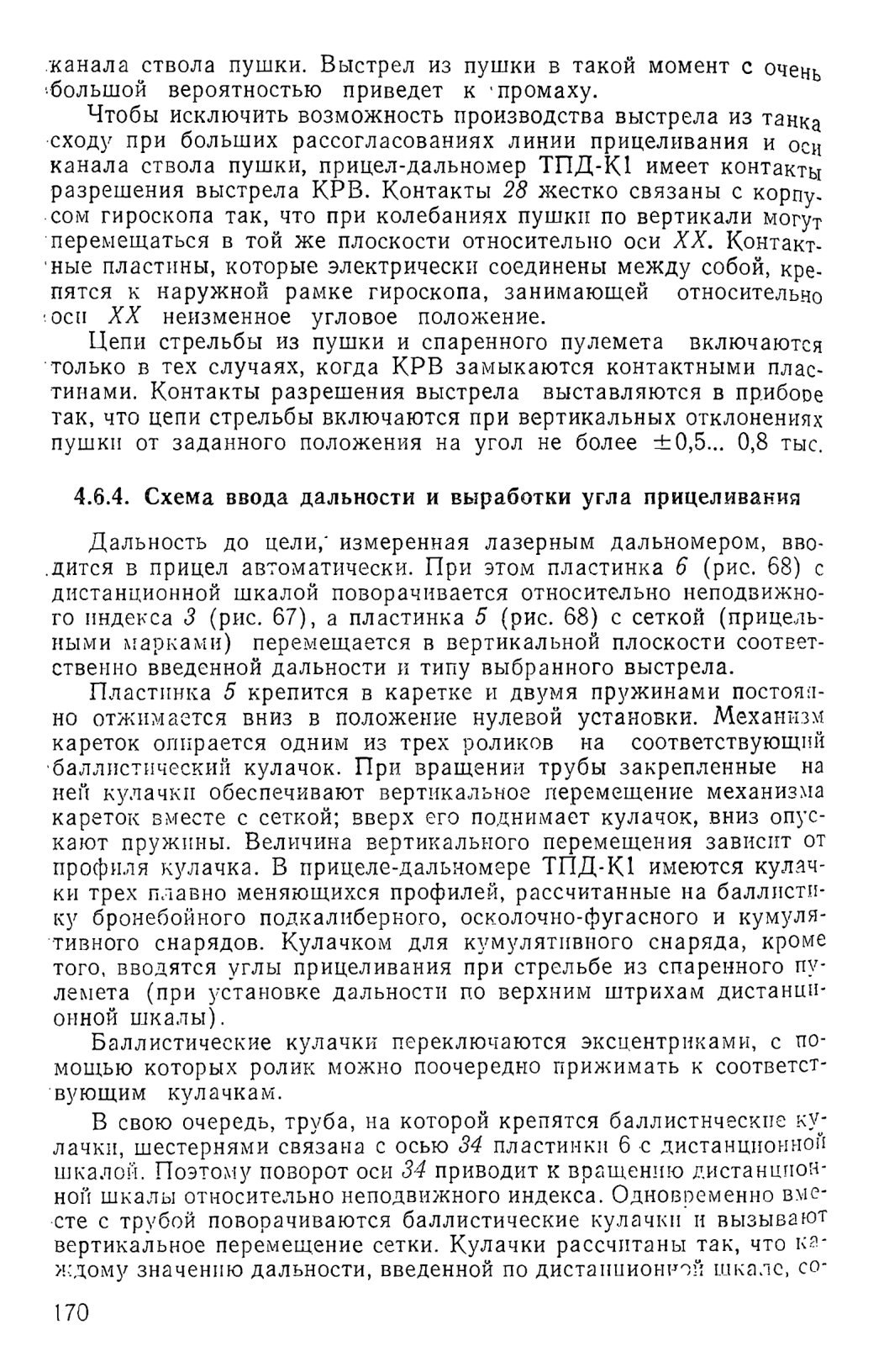

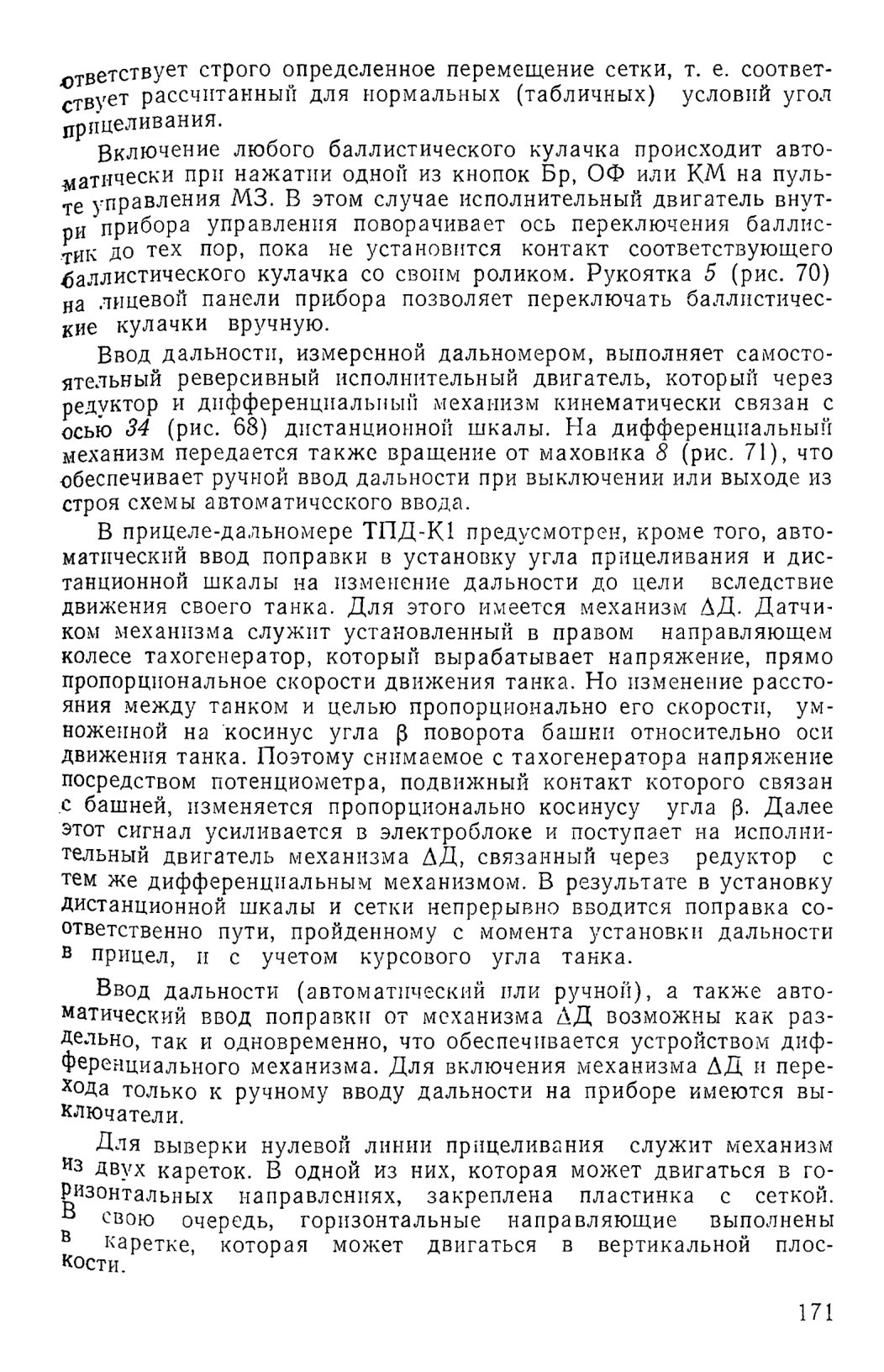

4.6.5. Функциональная схема прицела-дальномера

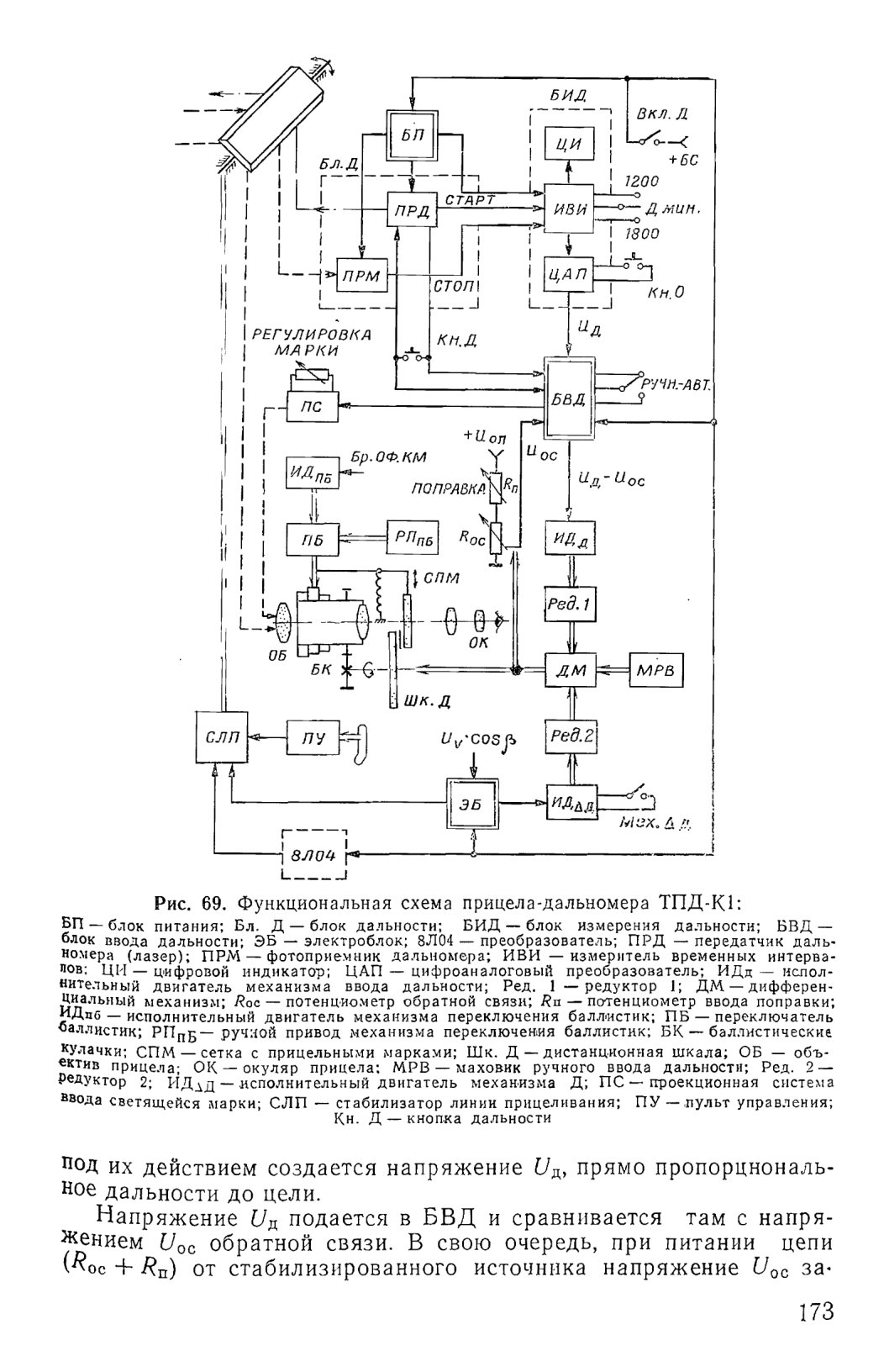

Функциональная схема прицела-дальномера ТПД-К1 приведена на рис. 69.

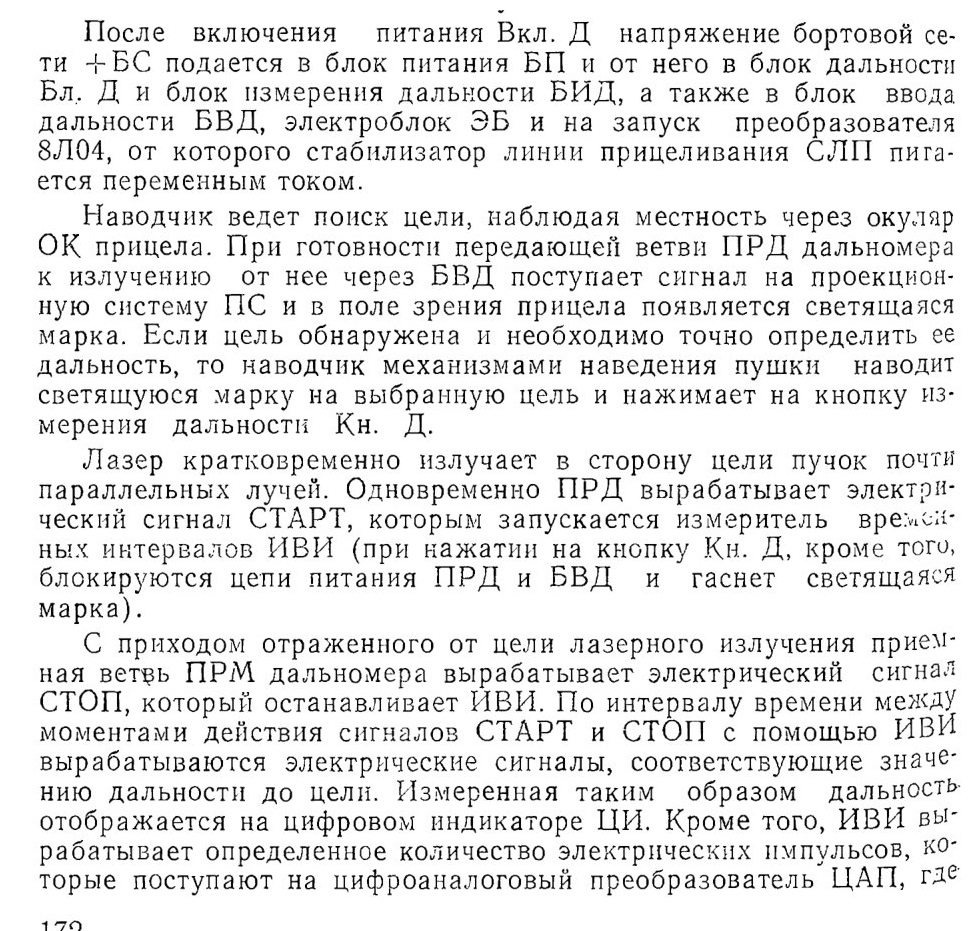

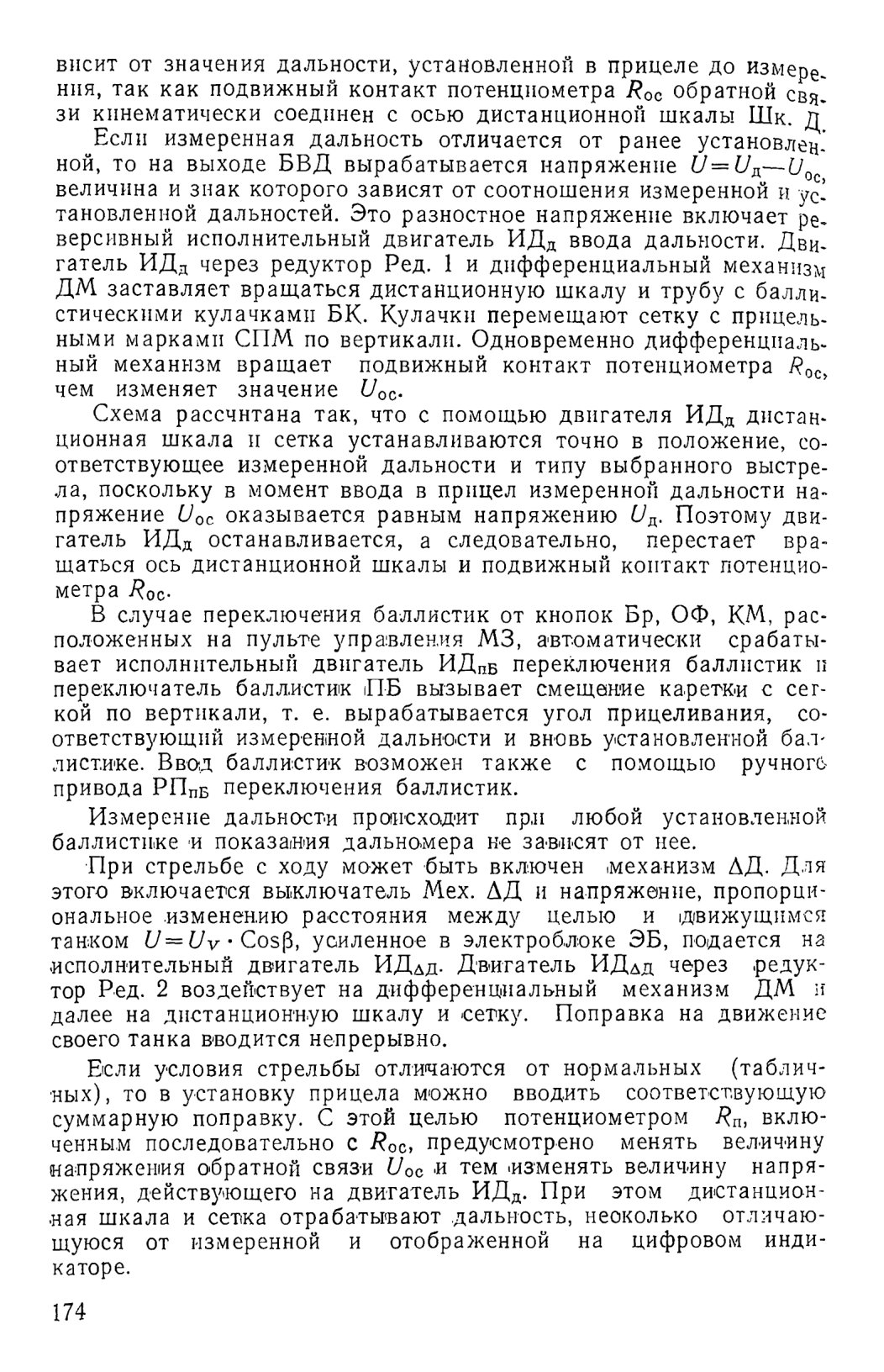

Совместная работа прицела и дальномера, а также устройств переключения баллистик, ввода дальности и выработки угла прицеливания заключается в следующем.

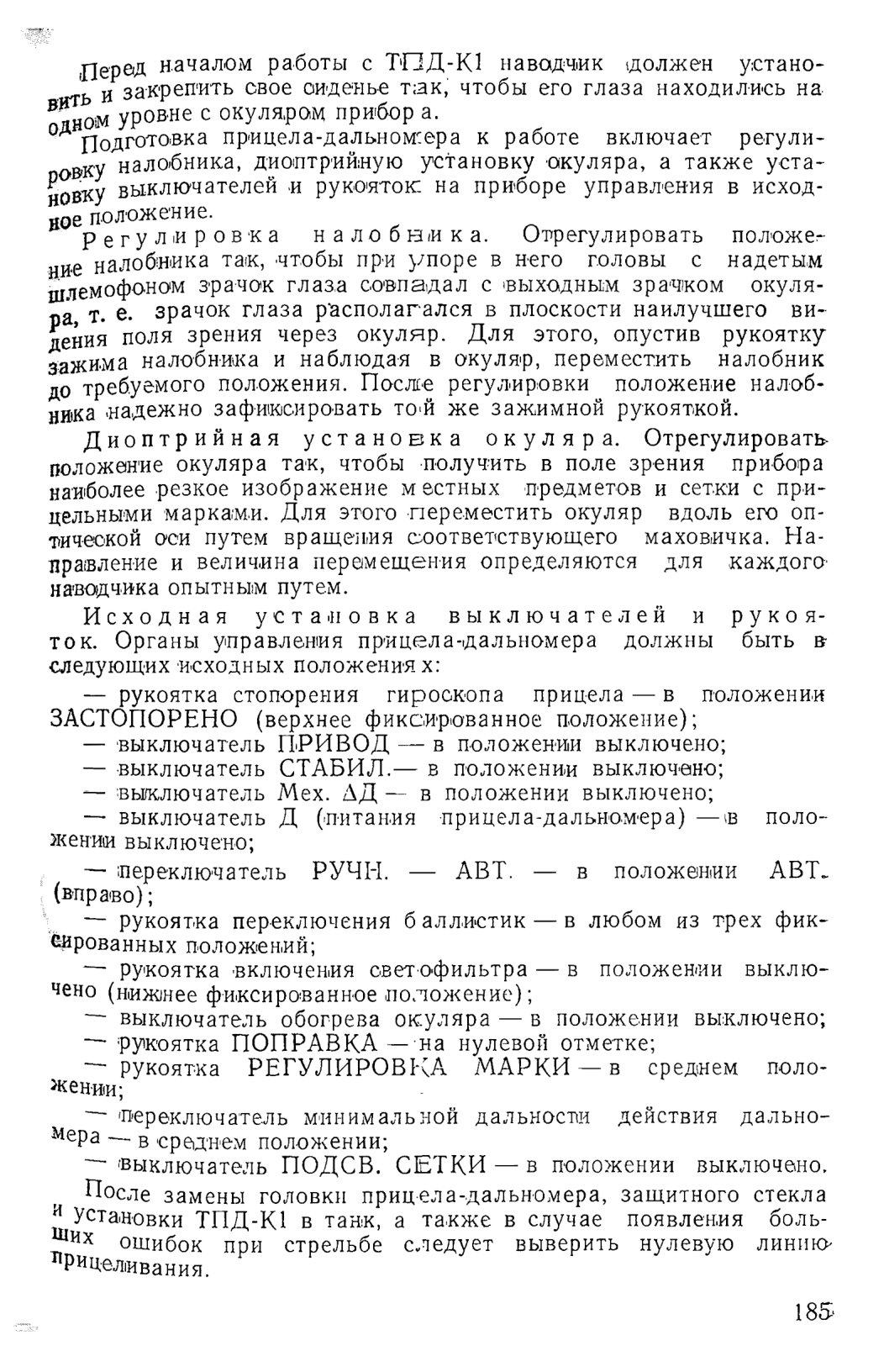

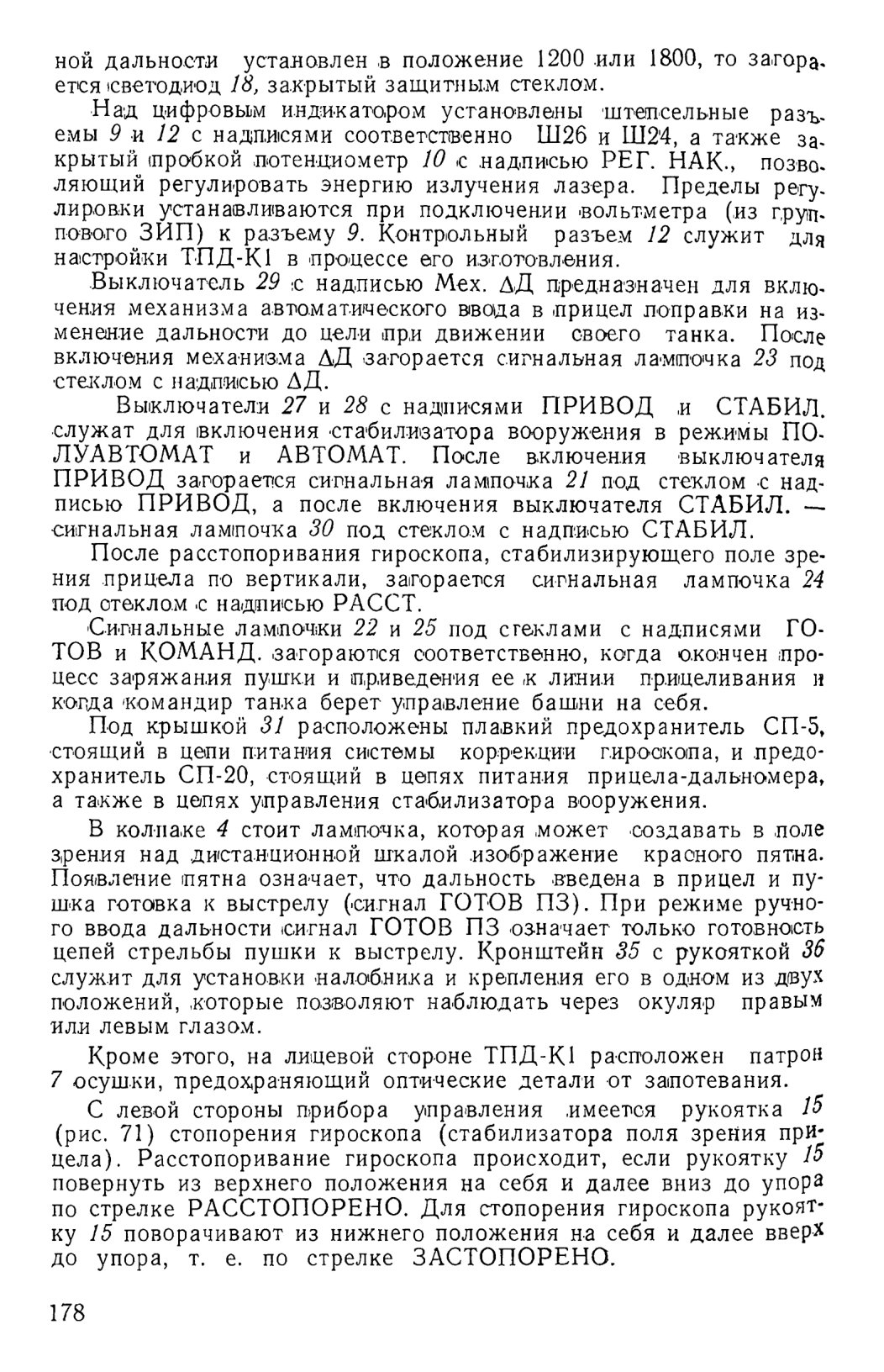

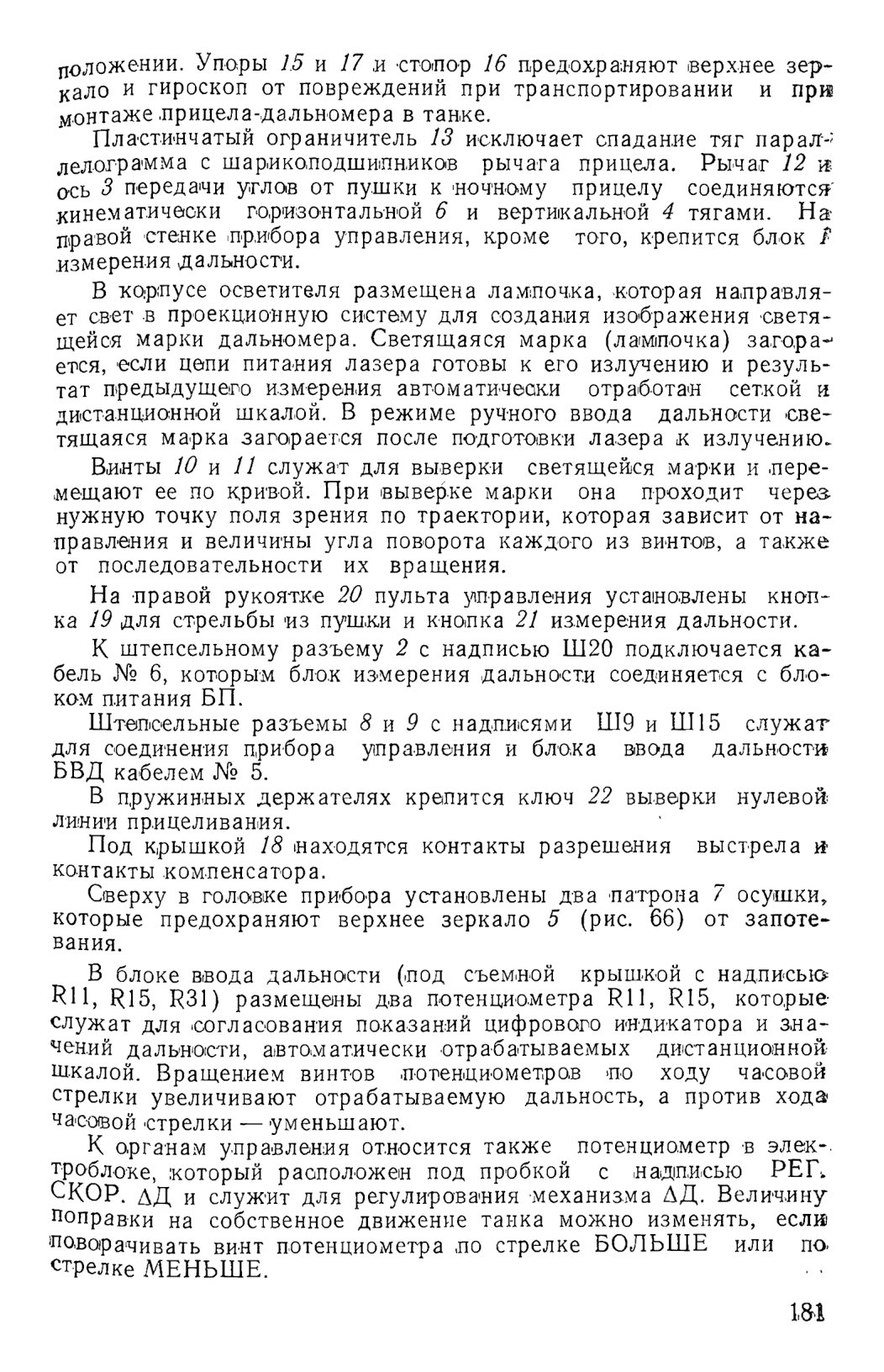

4.6.6. Органы управления прицелом-дальномером

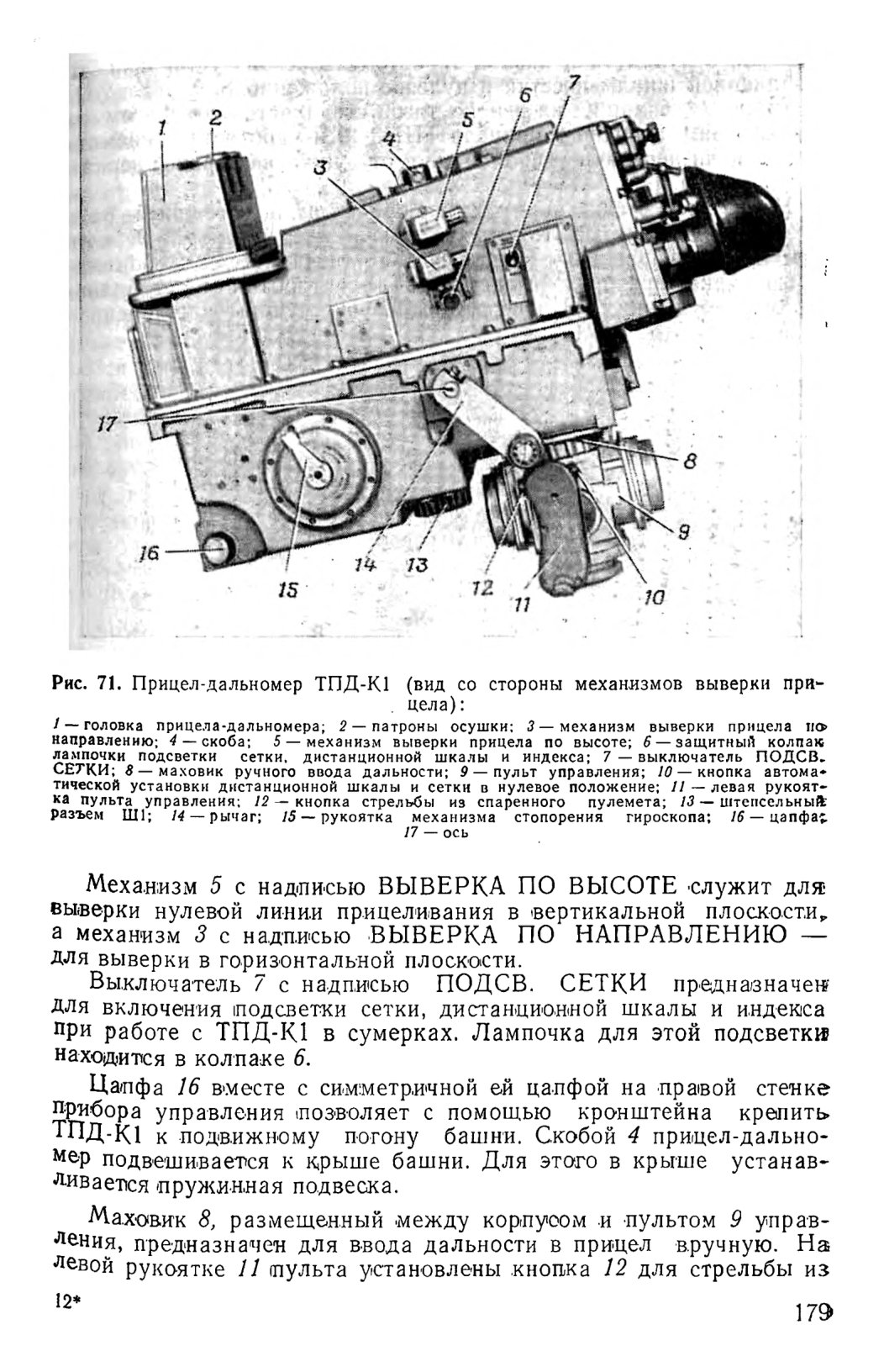

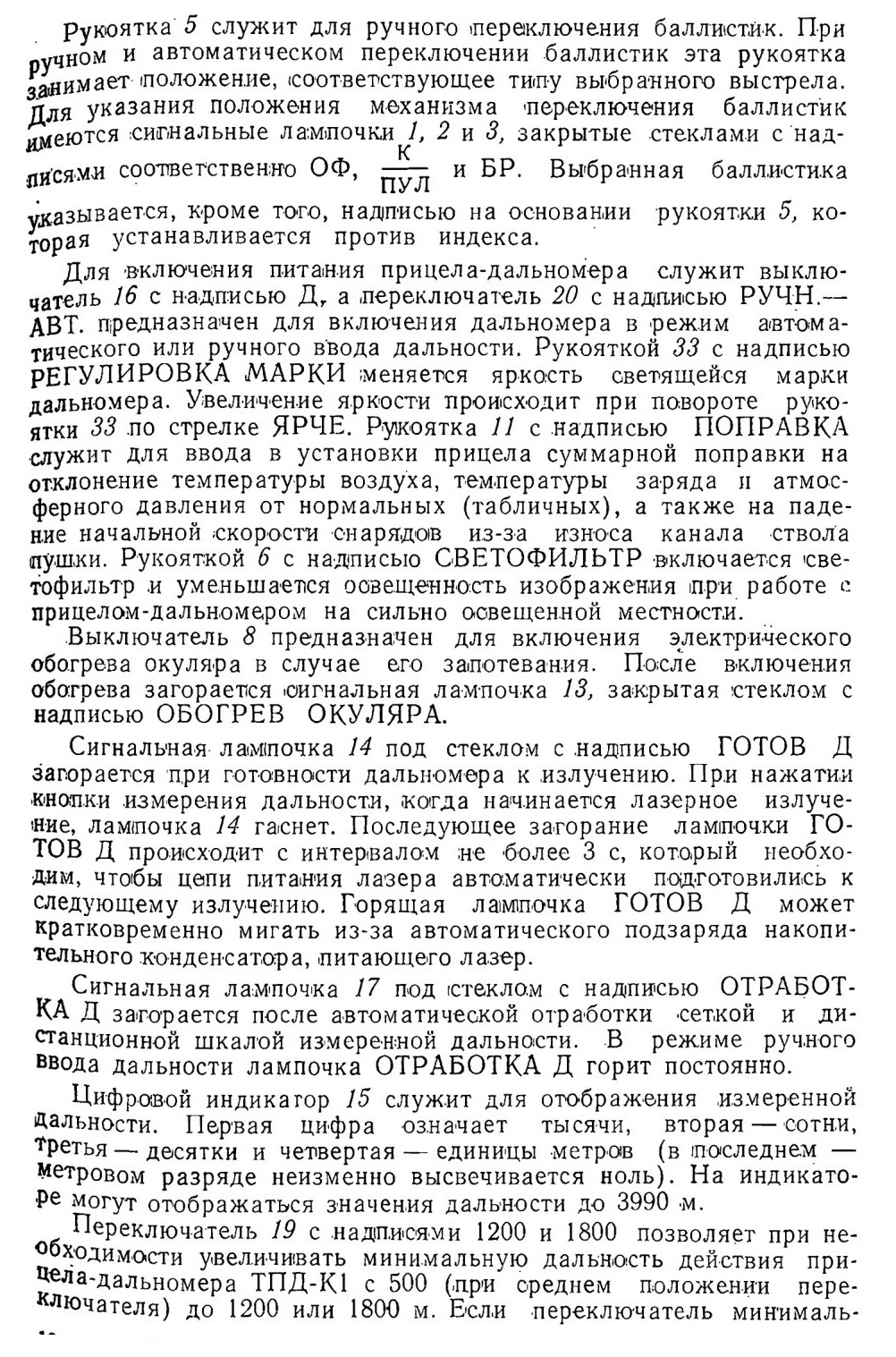

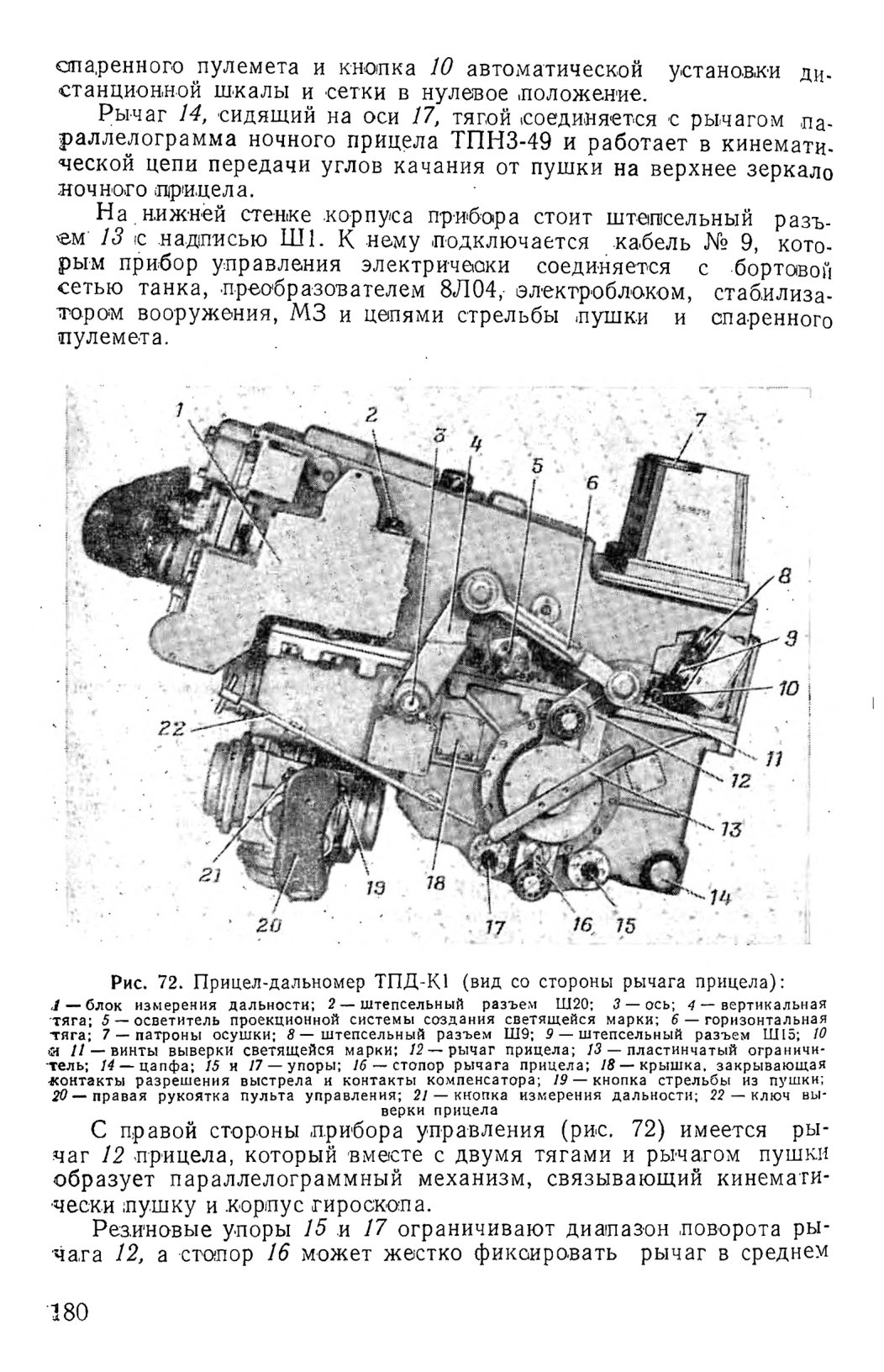

Органы управления прицелом-дальномером ТПД-К1 расположены на его передней и боковых стенках, а также на пульте управления. На лицевой стороне прибора, кроме того, установлены органы управления стабилизаторам вооружения.

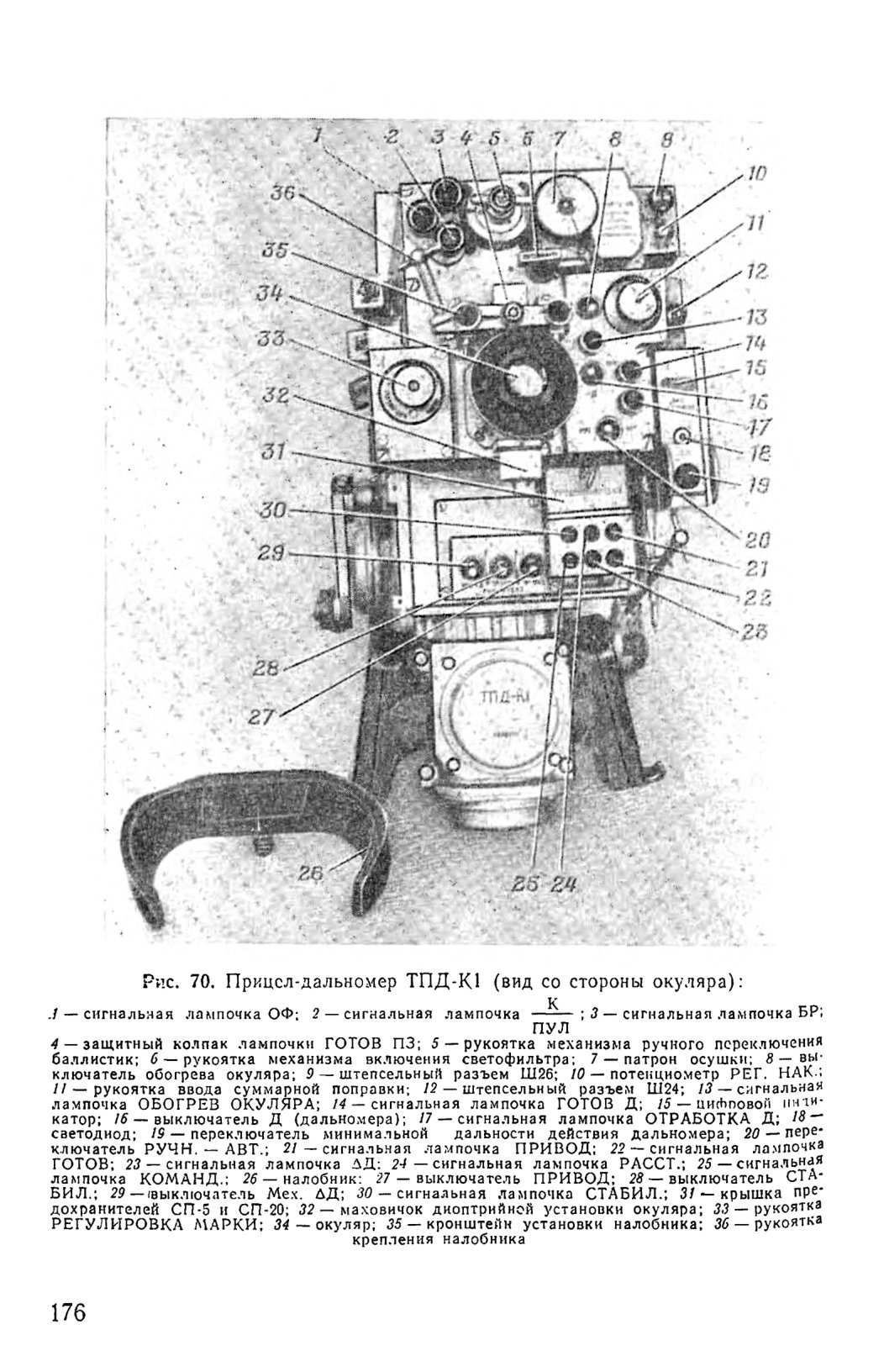

На (приборе управления имеется окуляр 34 (рис. 70) с маховичком 32, которым наводчик добивается отчетливого (резкого) изображения местности и сетки, т. е. производит диоптрийную установку окуляра.

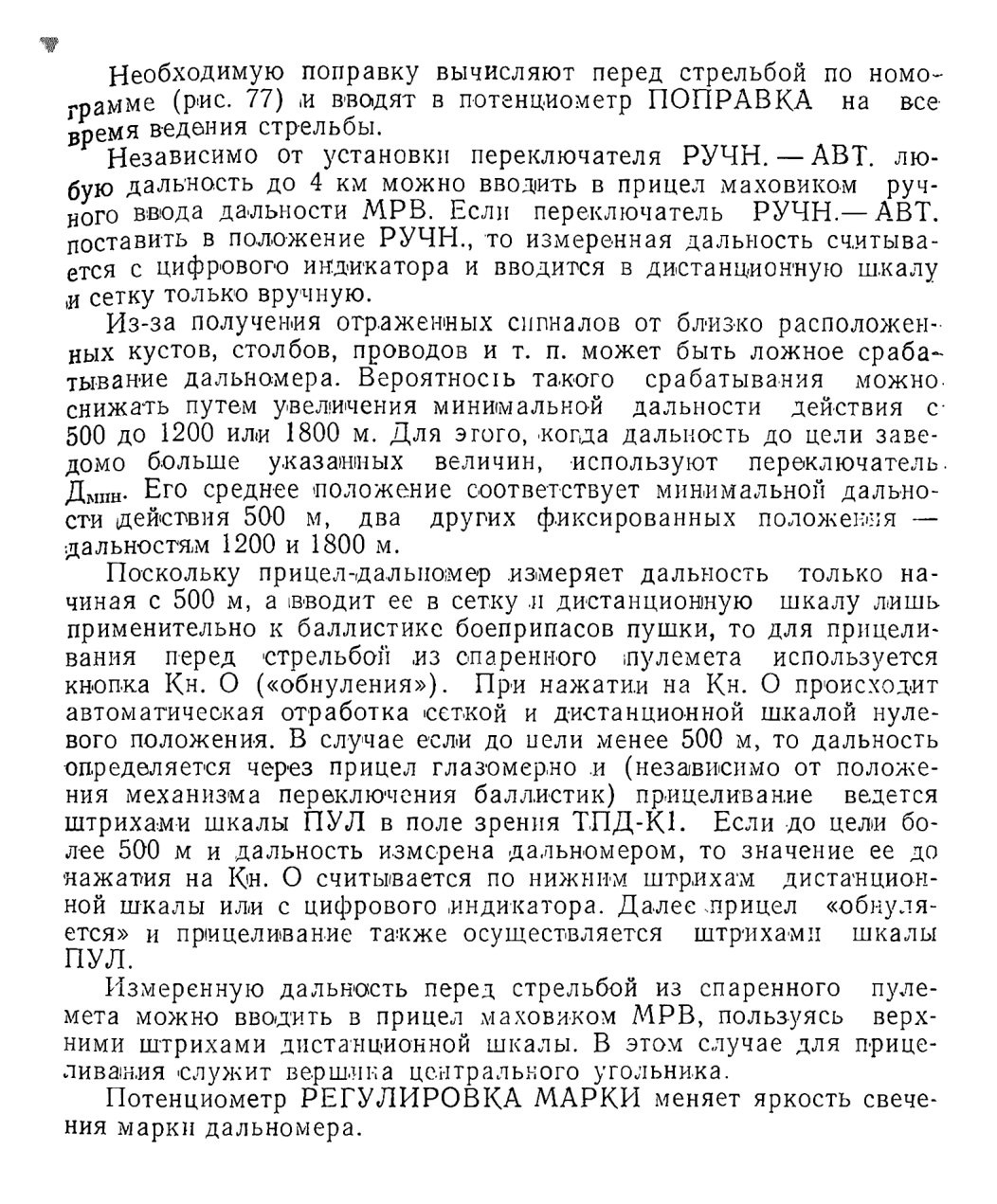

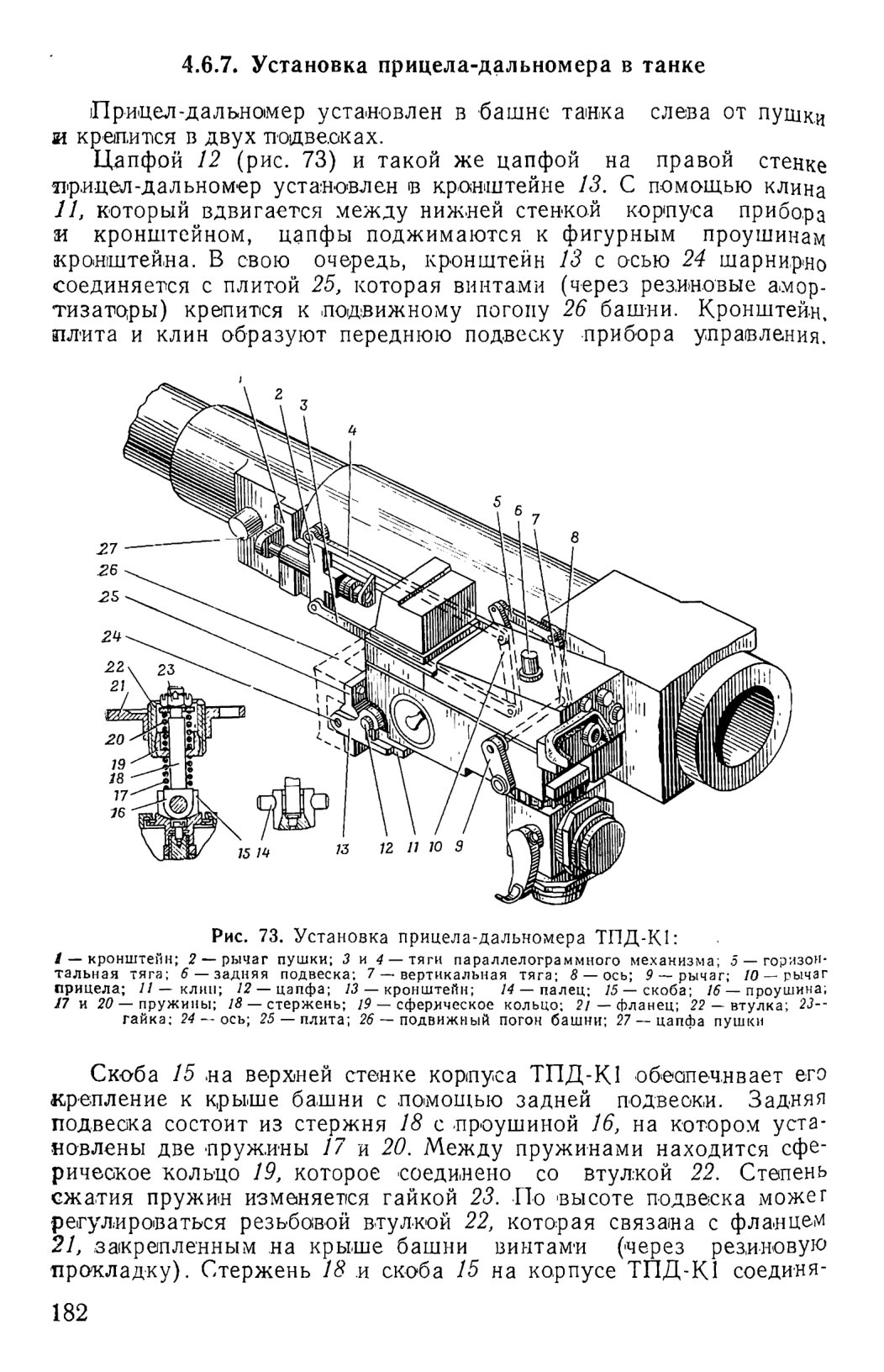

4.6.7. Установка прицела-дальномера в танке

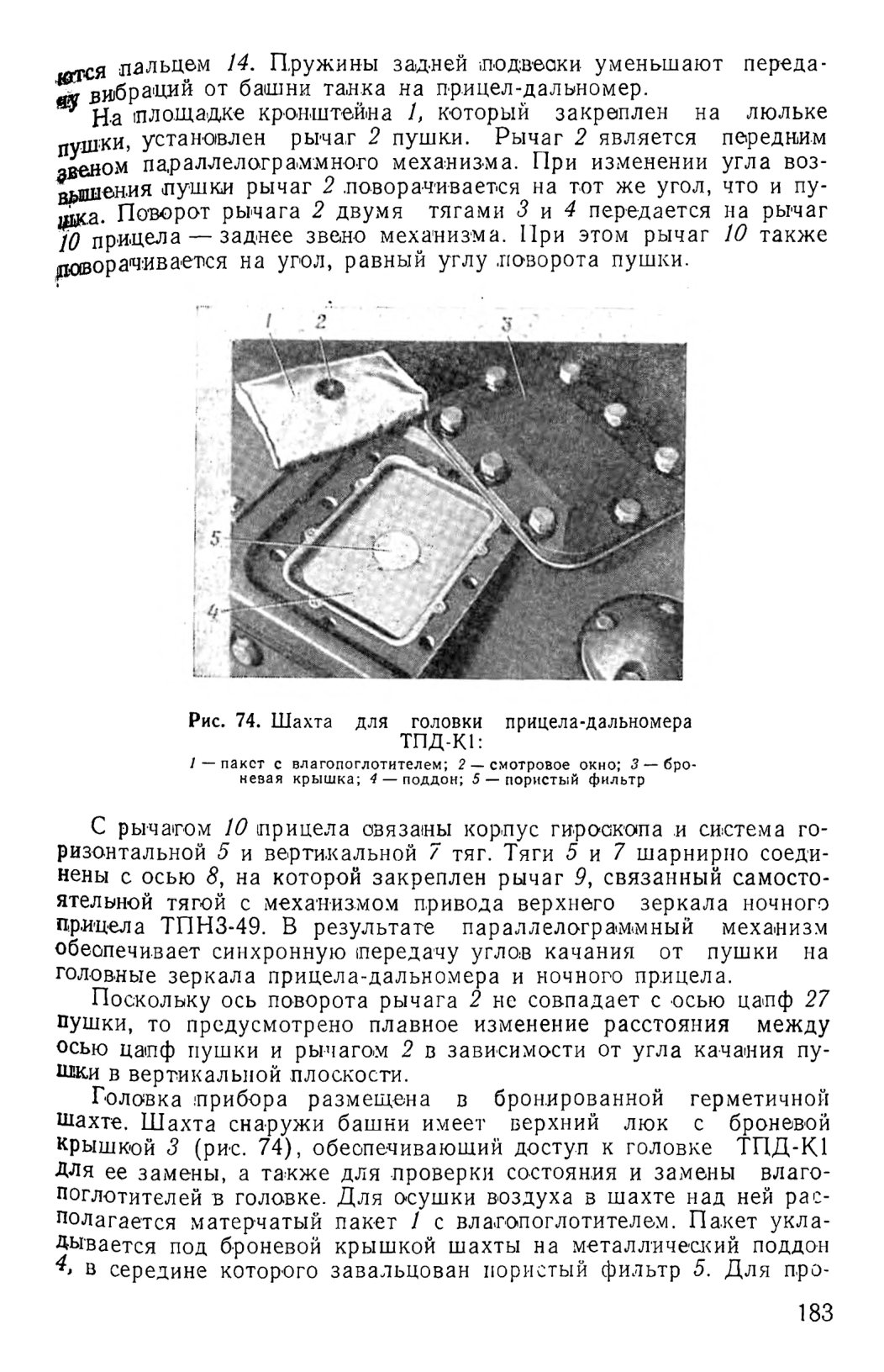

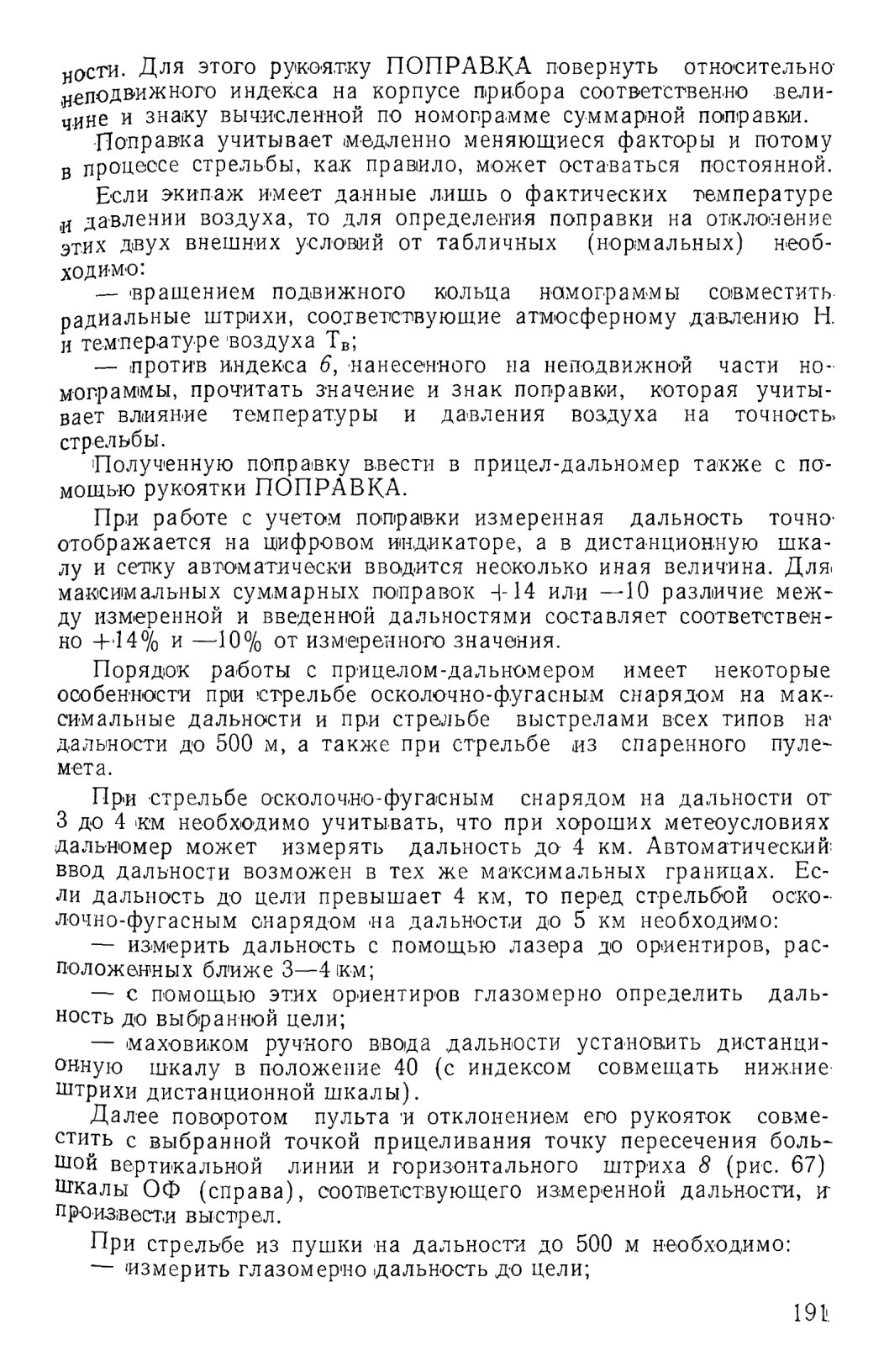

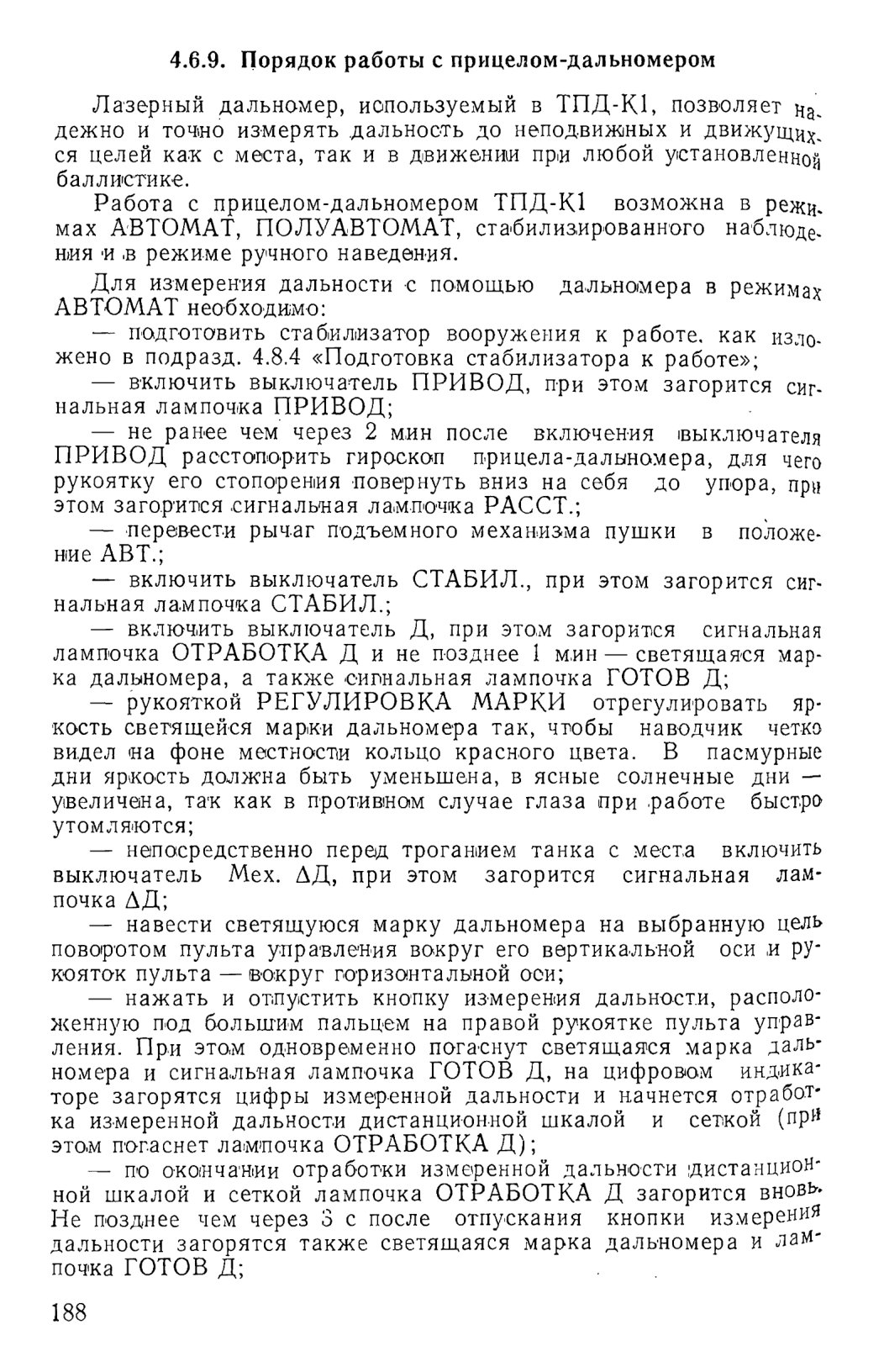

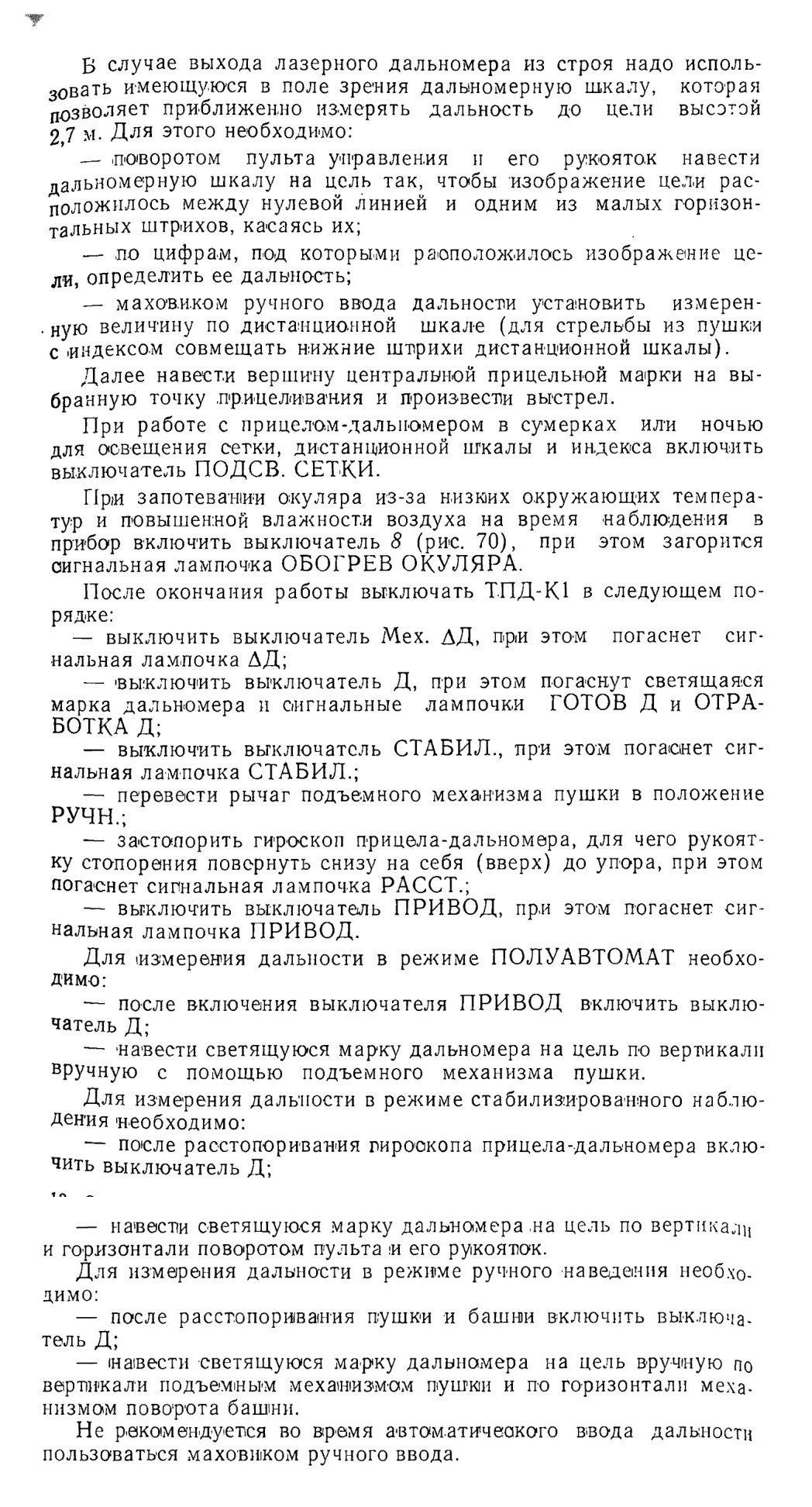

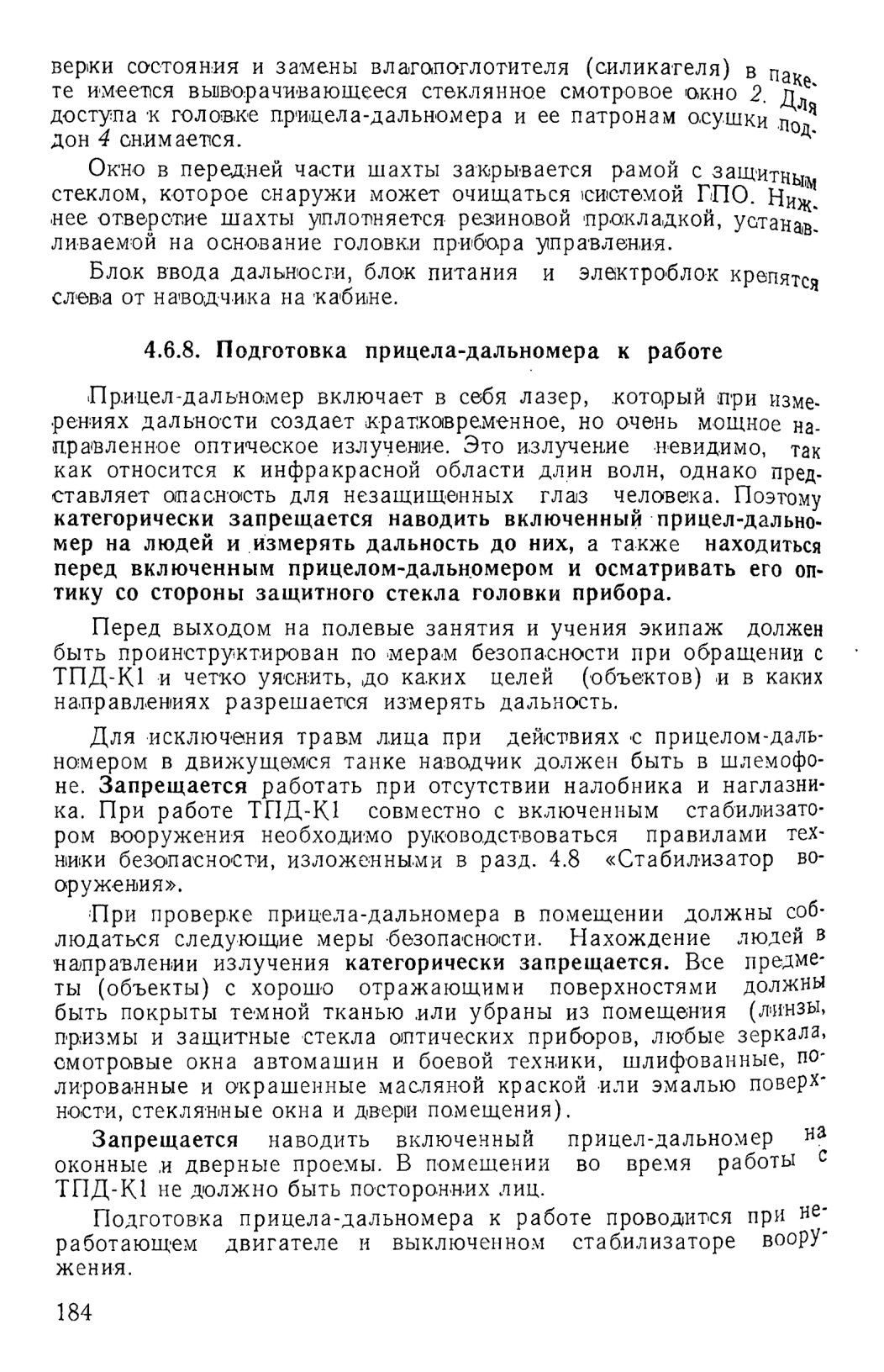

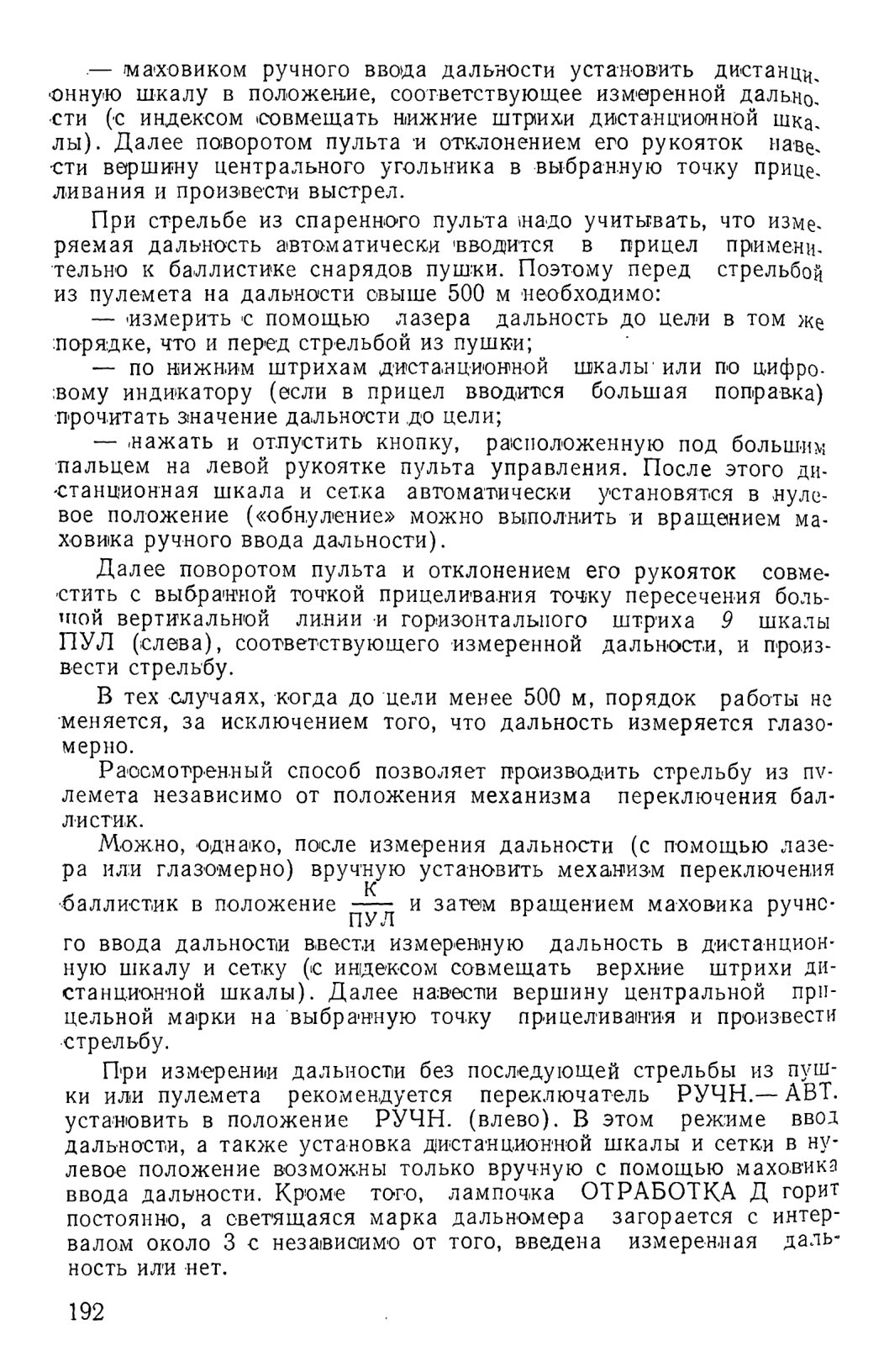

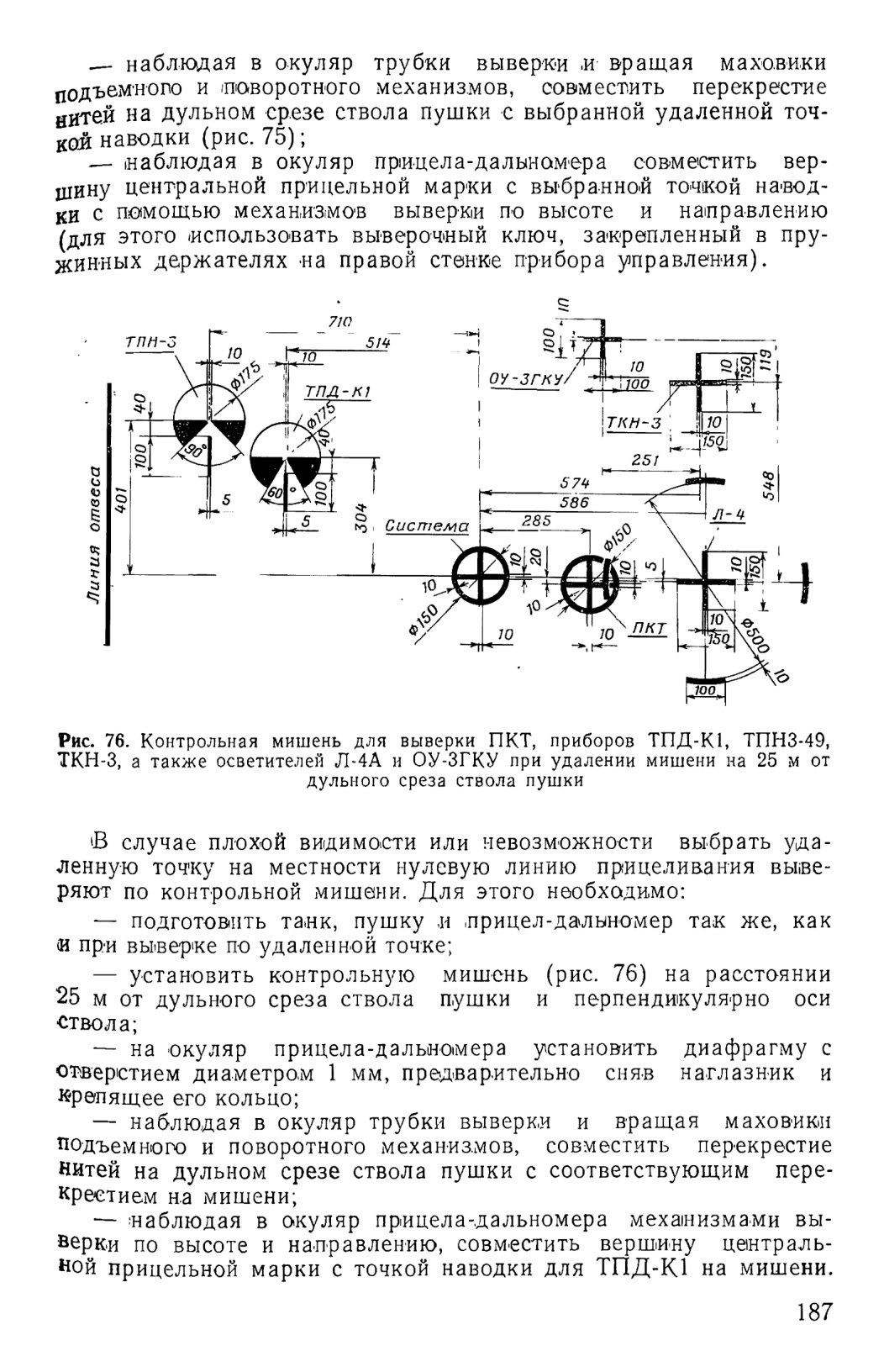

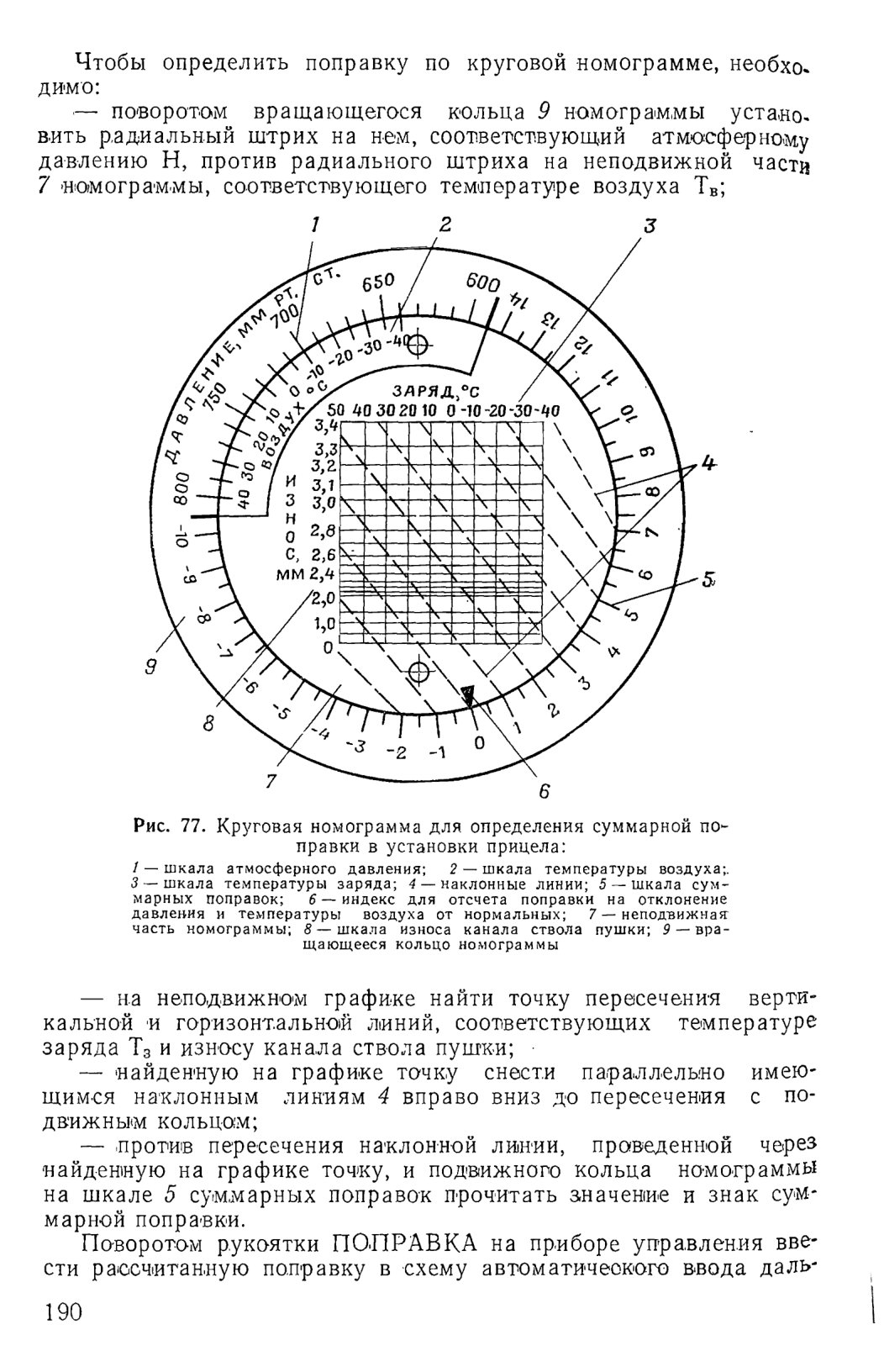

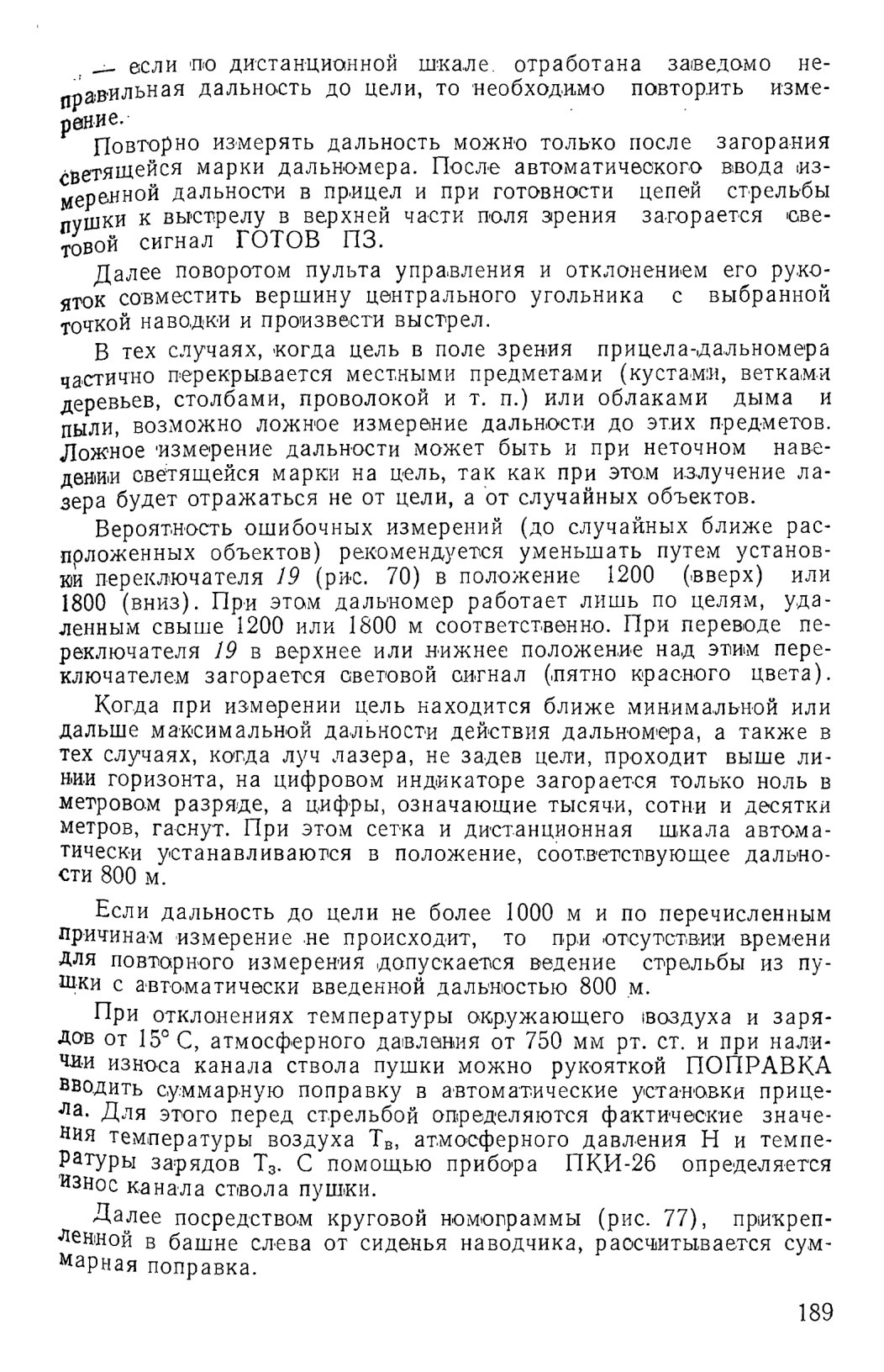

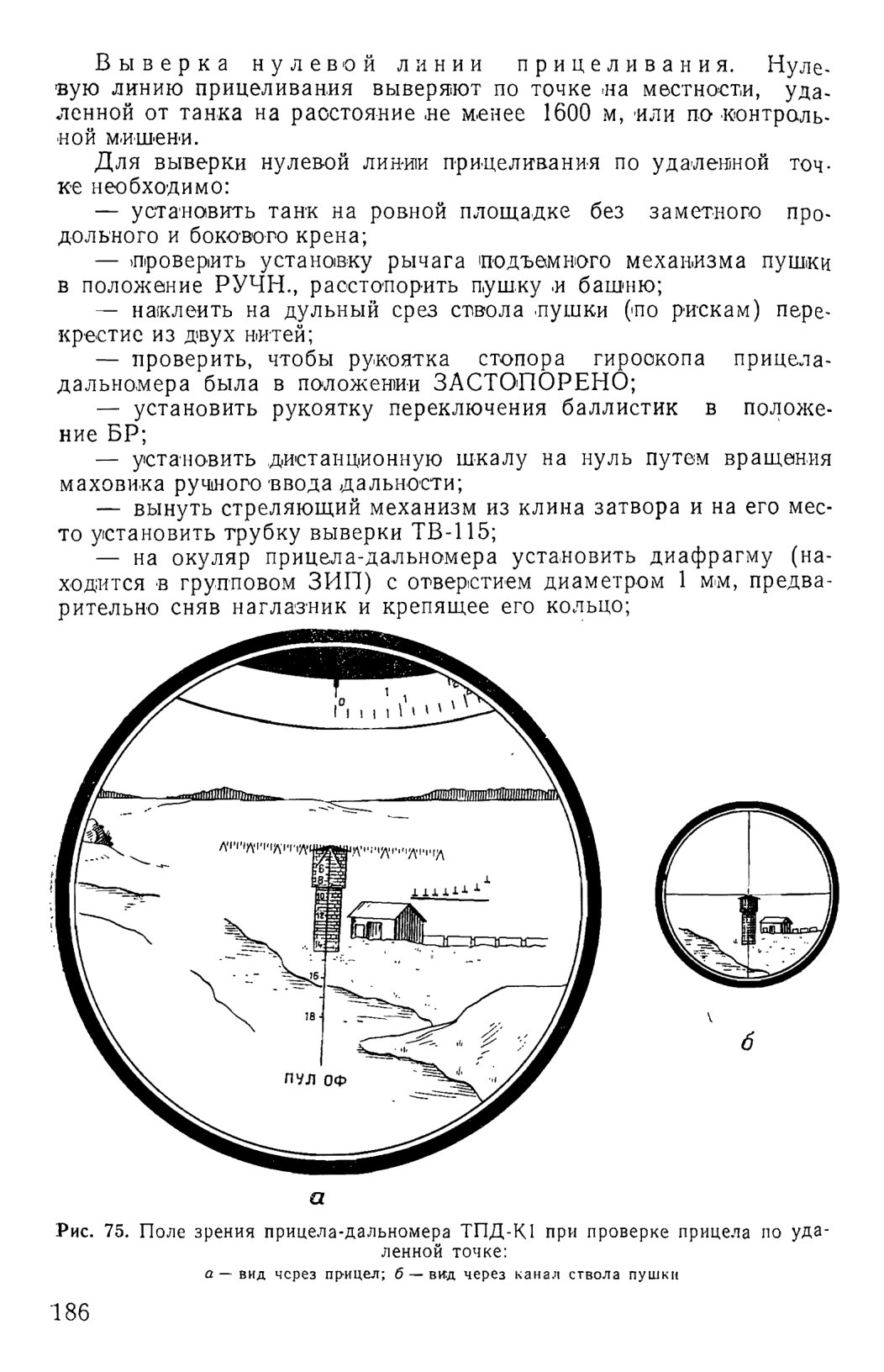

4.6.9 Порядок работы с прицелом-дальномером

содержание .. 4 5 6 7 ..
