4.2.3. Сборка затвора

Перед сборкой затвора все детали следует протереть и покрыть смазкой ГОИ-54п или ЦИАТИМ-201.

При сборке затвора необходимо:

1. Собрать клин затвора, для чего:

— установить в щеке клина стопор 8 с пружиной 6 на оси 7;

— положить клин затвора зеркалом вниз, ввести в него взвод 27 ударника, стопор 1 взвода с пружиной 2, при этом взвод ударника своим коротким плечом должен войти в вырез стопора взвода;

— вставить пружину 28 с колпачком 29 в гнездо на клине и, утопив их, поставить предохранитель 30 спуска;

— утопив стопор 1, вставить ось 32 в отверстие клина так, чтобы ее квадратный конец вошел в отверстие взвода 27 ударника.

2. Установить клин затвора в казенник, для чего:

— ввести клин в гнездо казенника;

— отвести рукоятку 49 (рис. 14) затвора влево до зацепления с осью 22 кривошипа и, потянув ее на себя, добиться совпадения ролика кривошипа 23 с пазом на клине, продвинуть клин влево;

— утопить выбрасыватели, воздействуя на ручку привода выбрасывателей, и полностью дослать клин в клиновое гнездо;

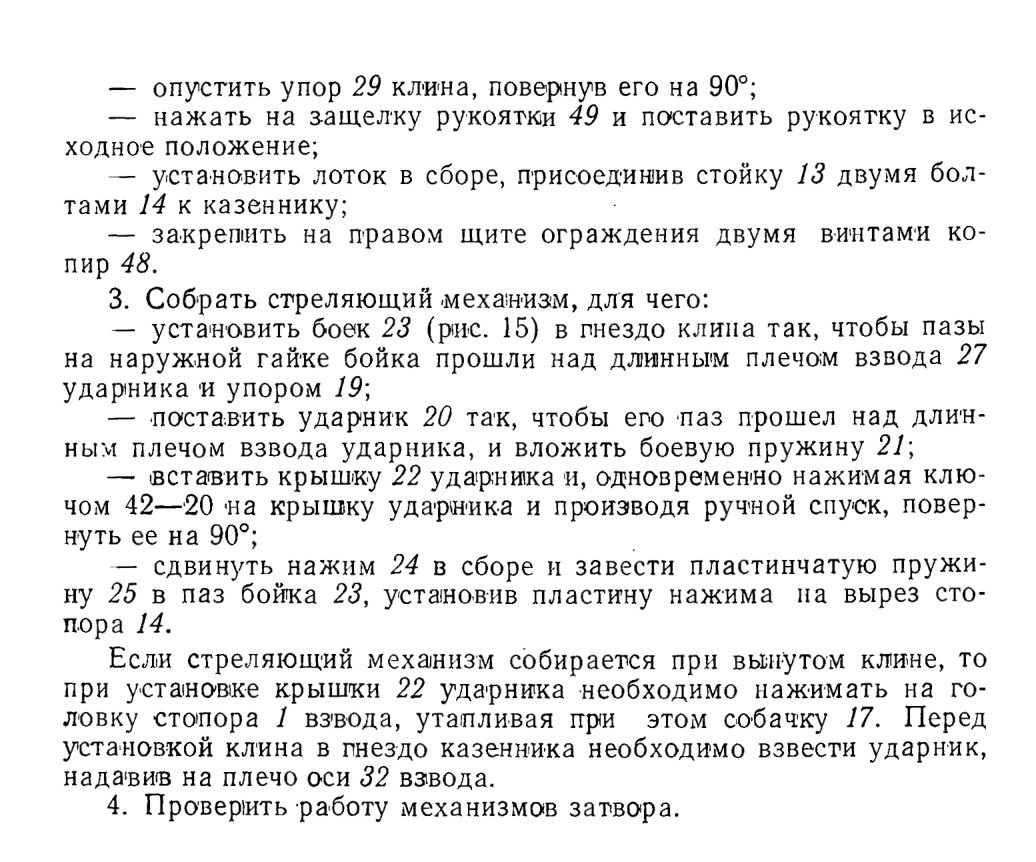

4.2.4. Меры безопасности

При работе с пушкой и боеприпасами к ней должны строго выполняться правила эксплуатации и требования по мерам безопасности.

К работе с пушкой допускаются только лица, знающие эти правила и требования.

Все операции при работе с пушкой выполнять в установленной последовательности с возможным совмещением смежных операций и с соблюдением (необходимых мер предосторожности.

При стрельбе вести наблюдение за состоянием и работой механизмов пушки. При обнаружении неисправности в каком-либо механизме стрельбу прекратить, а .неисправность устранить.

Запрещается:

— устранять неисправности и проводить осмотры в движении с не застопоренной по-походному и заряженной пушкой;

— стопорить пушку по-походному и переводить ее в боевое положение при движении танка;

— высовываться за ограждение в сторону пушки во время  стрельбы;

 — совершать марш с заряженной пушкой.

Ручной спуск должен быть всегда заблокирован.

Разряжать пушку можно только выстрелом. Строго соблюдать правила обращения с боеприпасами.

Производить обслуживание пушки только при выключенном стабилизаторе.

При чистке ствола раствором РЧС помнить, что раствор ядовит. Это требует осторожного обращения с ним.


4.2.5. Подготовка пушки к стрельбе

Подготовка пушки к стрельбе включает осмотр ее, проварку работы механизмов и противооткатных устройств и выверку прицельных приспособлений.

Осмотр пушки производить в такой последовательности:

— снять чехлы с дульной и казенной части ствола;

— перевести пушку из походного положения в боевое;

— расстопорить башню;

— открыть затвор;

— осмотреть ствол. Трещины и вмятины на наружной поверхности ствола, приводящие к выпучиванию поверхности канала ствола, не допускаются. Внутренняя поверхность ствола должна быть чистой и без нагара. Для осмотра канала ствола необходимо удалить с поверхности смазку, насухо протереть канал чистой ветошью и, если освещение недостаточное, поставить под углом к дульному срезу лист белой бумаги. При обнаружении в канале ствола трещин или раздутия, а также трещин и глубоких вмятин на наружной поверхности ствола стрельба запрещается;

— осмотреть затвор, спусковой механизм и блокирующее устройство. Для осмотра затвора необходимо произвести его неполную разборку, протереть детали и гнездо в казеннике, покрыть их смазкой, собрать затвор;

— произвести внешний осмотр противооткатных устройств. Течь рабочей жидкости не допускается;

— проверить работу механизмов пушки. Для проверки работы затвора и спускового механизма несколько раз открыть и закрыть затвор, производя спуск ударника с помощью электрического и ручного спусков. Для открывания затвора отстопорить рукоятку 49 (рис. 14), отвести ее в крайнее левое положение, после чего с усилием подать ее вправо и застопорить на казеннике. Для закрывания затвора необходимо вынуть на клипсы рукоятку привода сбрасывания выбрасывателей и повторного взвода и с усилием подать ее вперед. Проверить взведение ударника механизмом повторного взвода и работу механизма блокировки ручного спуска. Проверить указатель отката, для чего продвинуть ползун из крайнего переднего положения в крайнее заднее. Если ползун передвигается очень легко и может скользить по инерции, то необходимо заменить пластинчатую пружину запасной из ремонтного ЗИП. Вращением маховиков проверить работу подъемного механизма пушки и поворотного механизма башни;

— проверить противооткатные устройства.

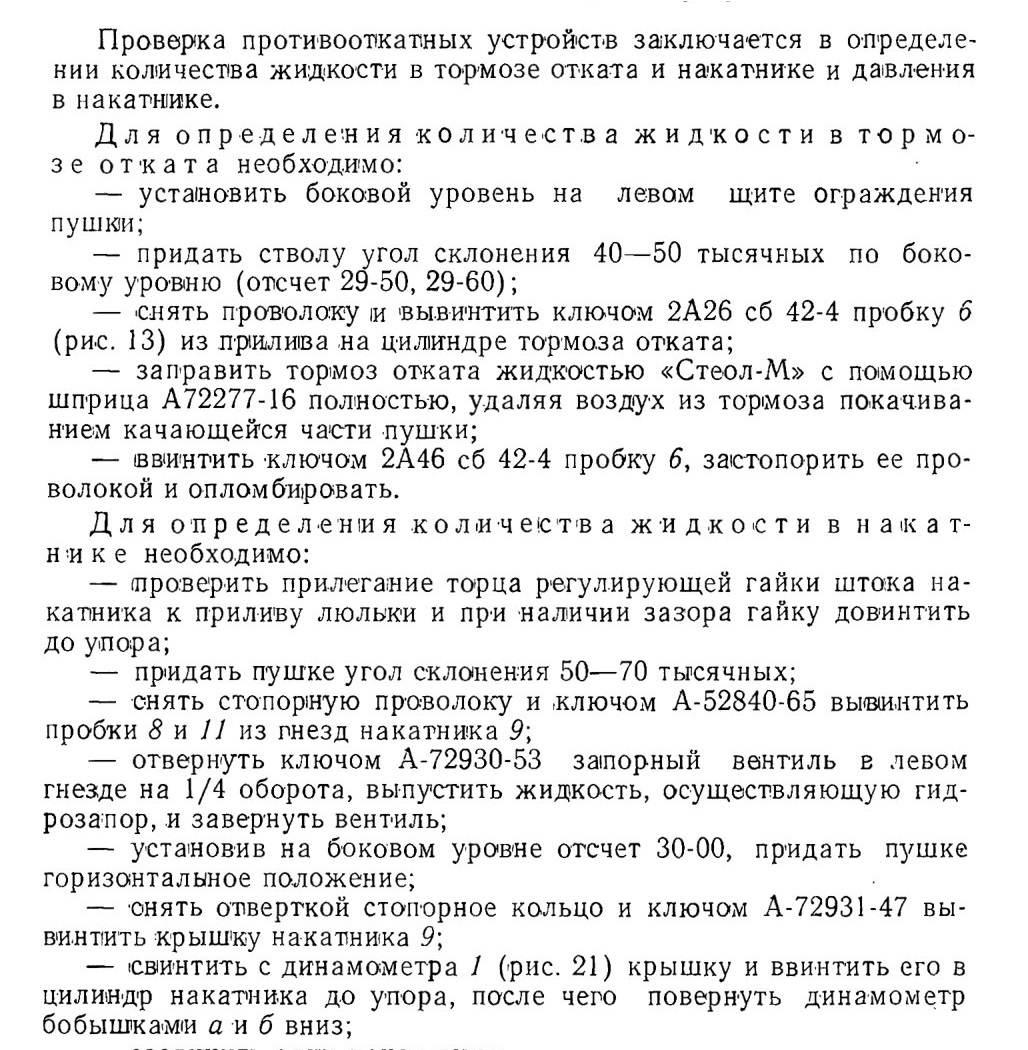

4.2.6. Проверка противооткатных устройств

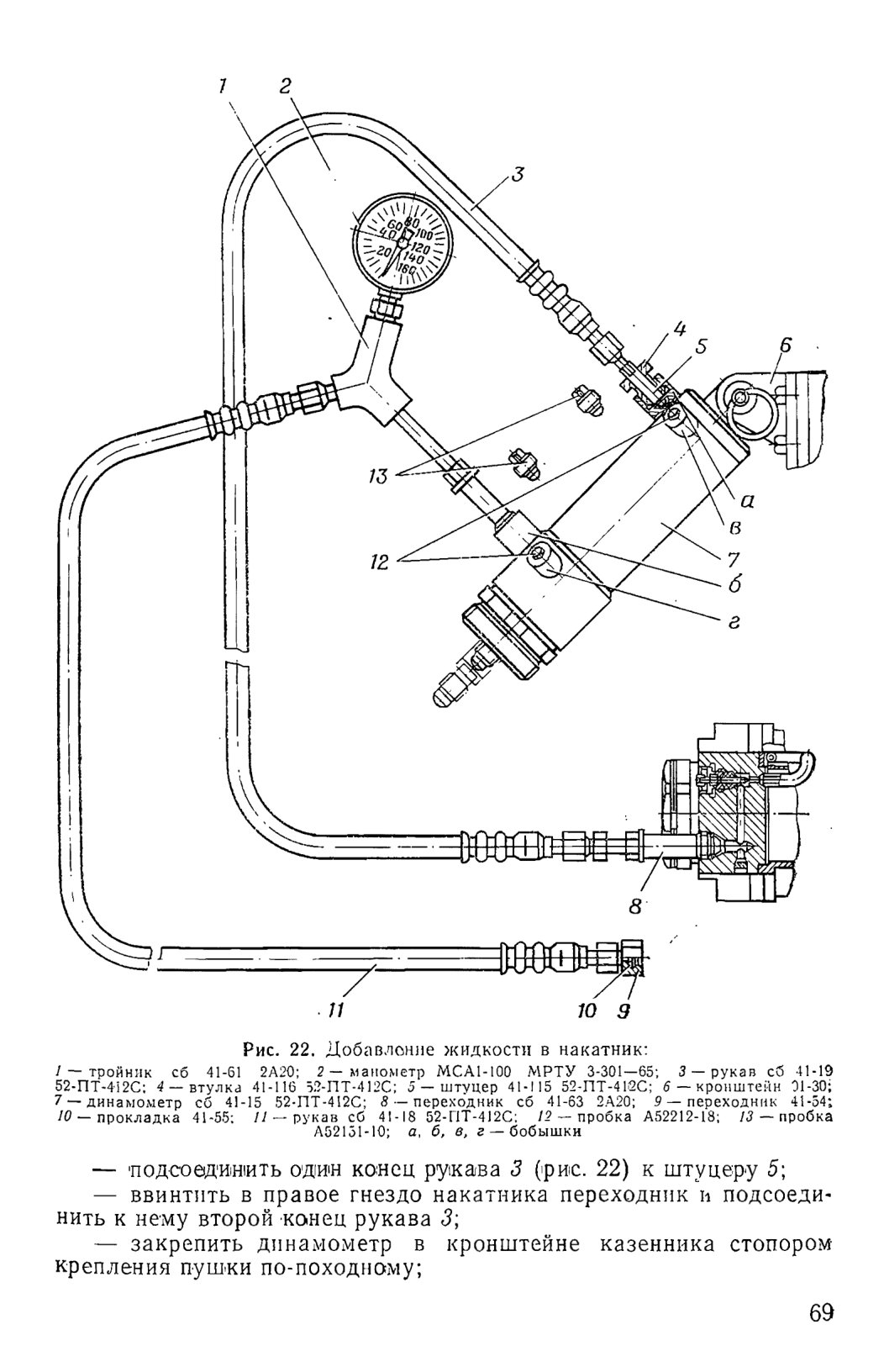

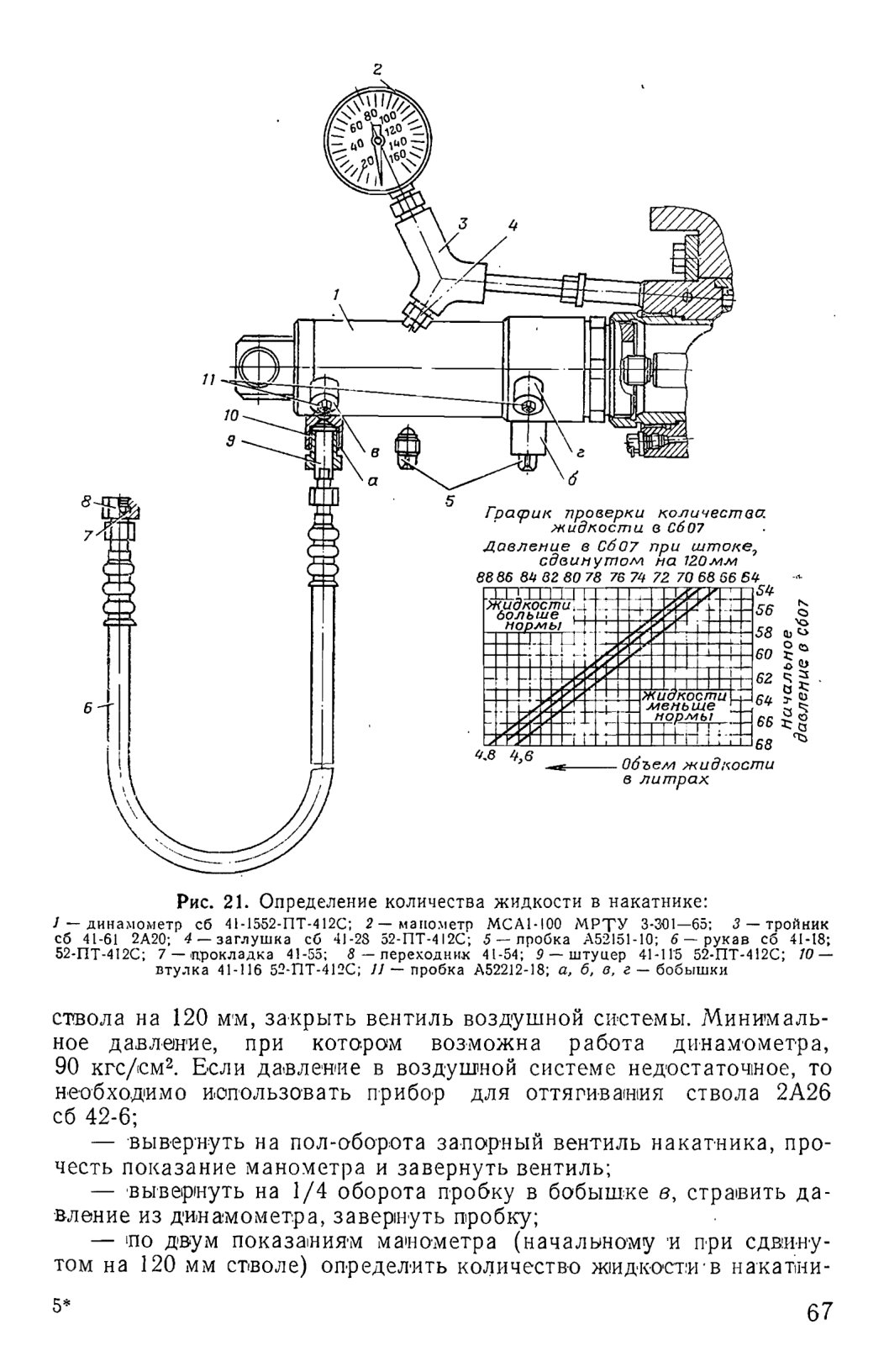

— соединить один конец рукава 6 через переходник 8 с краном воздушной системы танка и продуть рукав, после чего второй конец рукава через втулку 10 и штуцер 9 подсоединить к отверстию в бобышке а динамометра, а пробку 5 бобышки 6 отвернуть на 3—4 оборота;

— ввернуть тройник 3 с манометром 2 в правое гнездо накатника;

— вывернуть на пол-оборота запорный вентиль в левом гнезде накатника, прочесть давление по шкале манометра и завернуть вентиль;

— плавно отвинтить вентиль отбора воздуха воздушной системы танка (внизу справа от сиденья механика-водителя), создать давление в цилиндре динамометра и, произведя искусственный откат

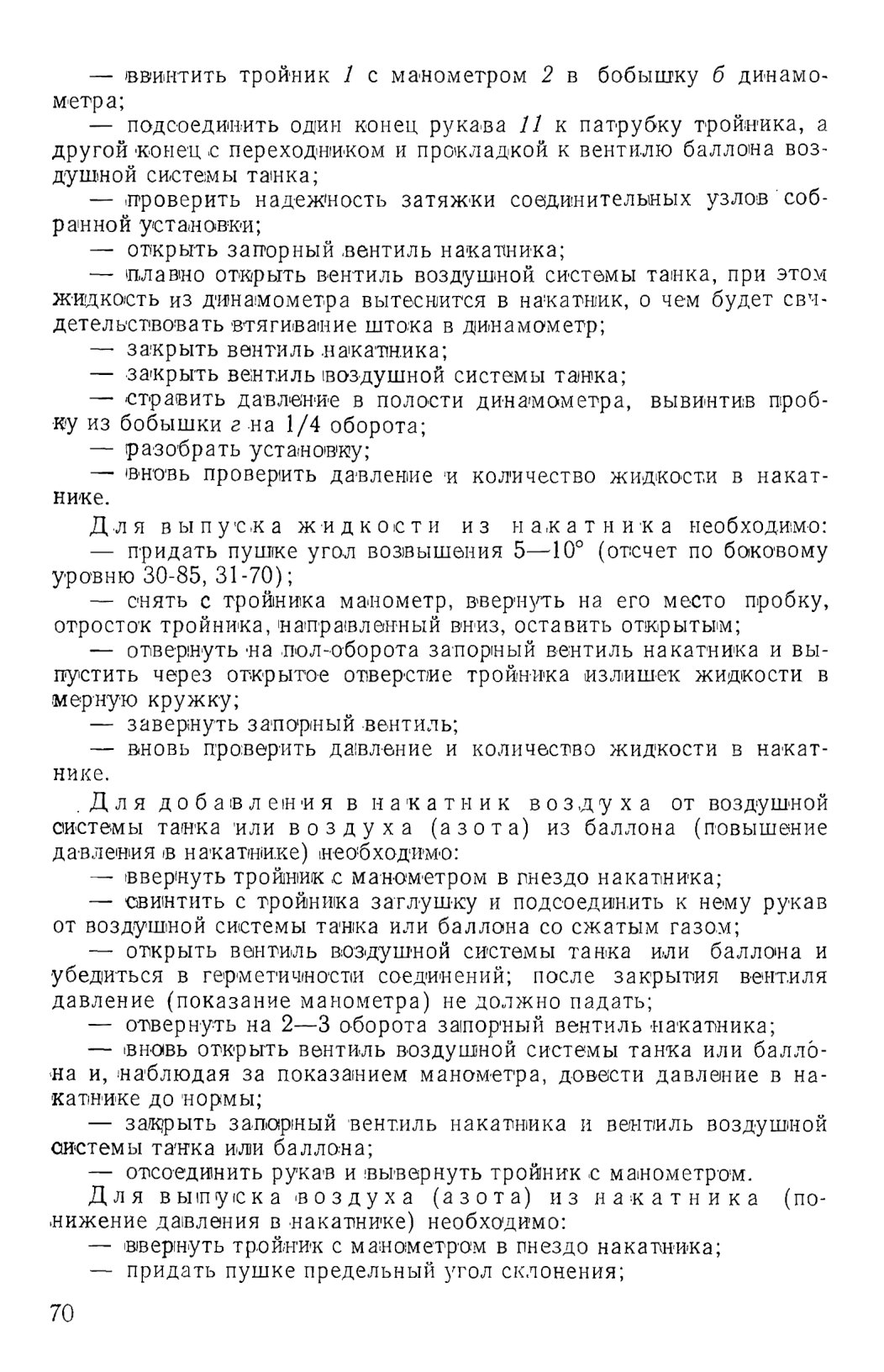

— вывернуть на 1/4 оборота запорный вентиль накатника;

— отвинчивая на 1—2 оборота заглушку тройника и наблюдая за показаниями манометра, стравить избыточный воздух (азот) из накатника (довести давление в накатнике до нормы);

— закрыть запорный вентиль накатника;

— вывернуть тройник с манометром.

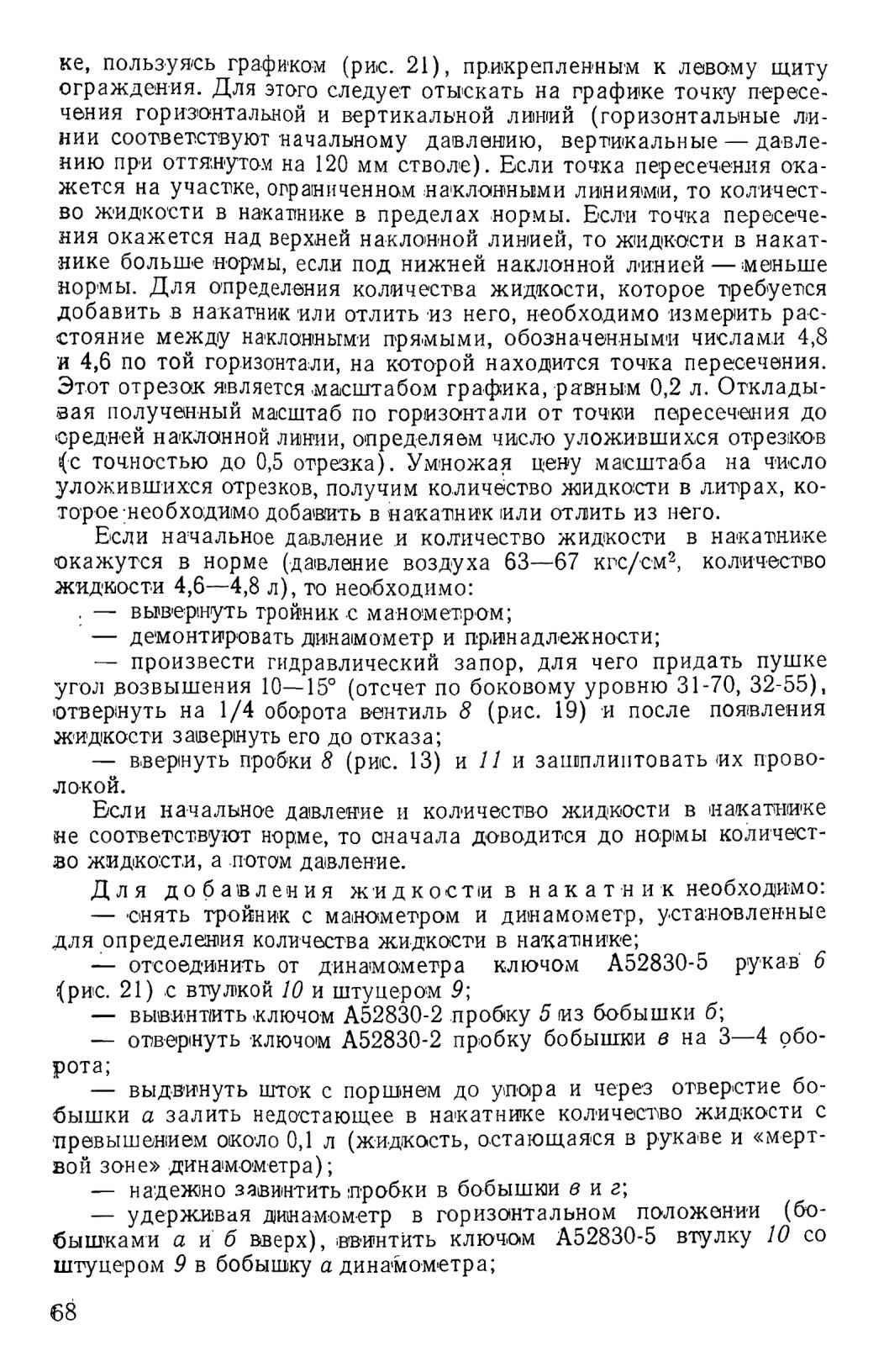

После выполнения операций по доведению до нормы количества жидкости и давления .в накатнике необходимо:

— произвести гидравлический запор, для чего придать пушке угол возвышения 10—15° (отсчет по боковому уровню 31-70, 32-55), отвернуть на 1/4 оборота вентиль и после появления жидкости завернуть его до отказа;

— ввернуть пробки 8 (рис. 13) и 11 и зашплинтовать их проволокой.

4.2.7. Обращение с пушкой при стрельбе

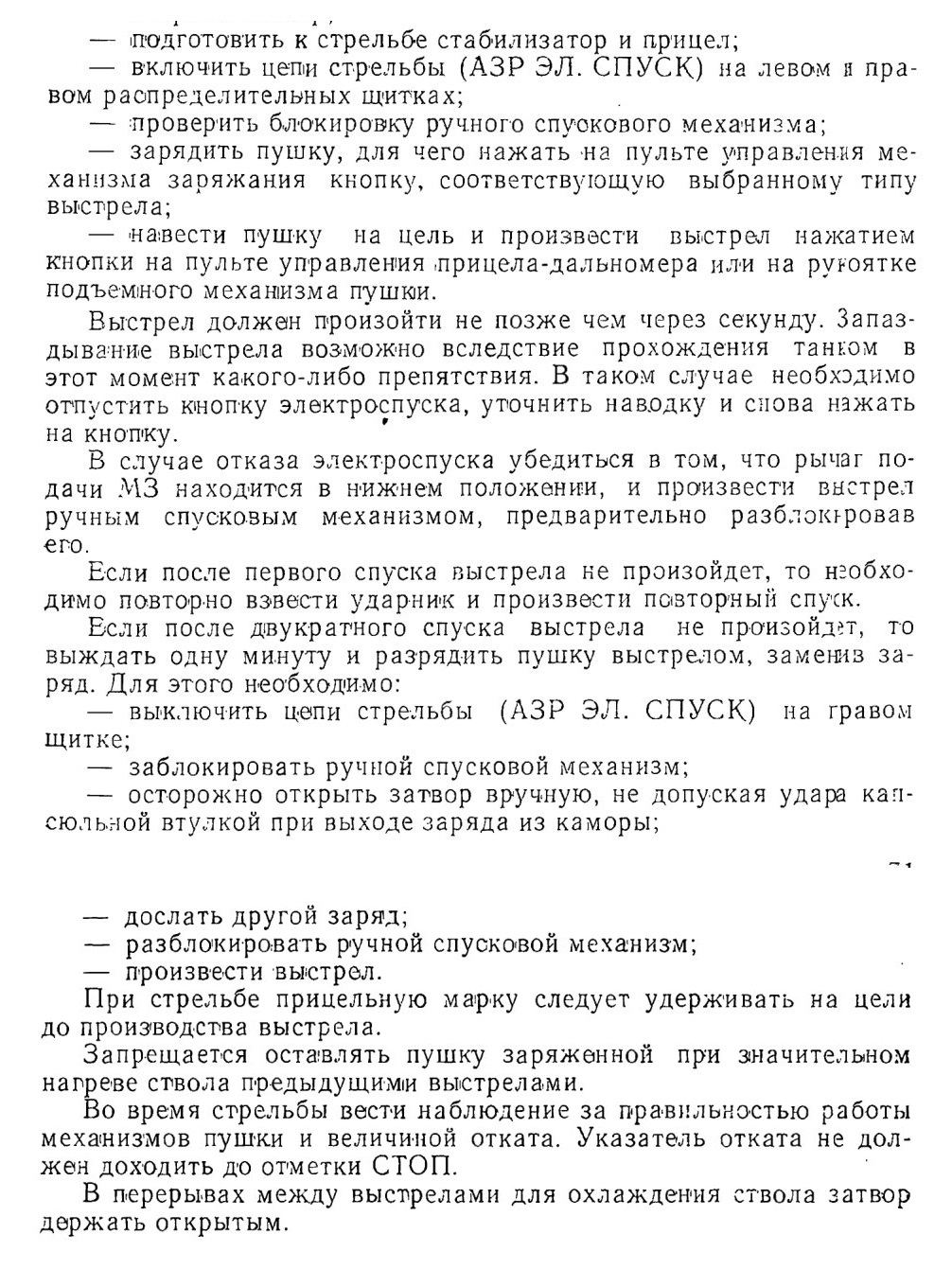

Для ведения огня из пушки необходимо:

— открыть затвор;

4.2.8. Указания по эксплуатации пушки

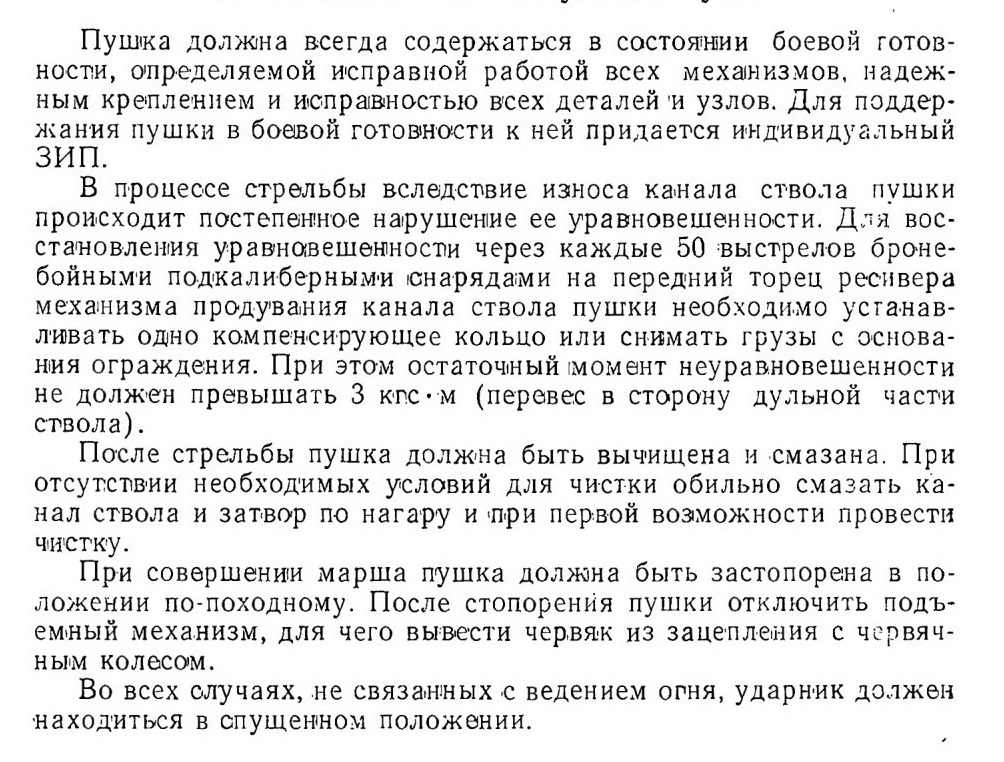

Во всех случаях, не связанных с ведением огня, ударник должен находиться в спущенном положении.

4.2.9. Чистка и смазка пушки

Чистка и смазка пушки производятся экипажем. Наружная поверхность очищается от пыли .и грязи ветошью, а в случае сильного загрязнения обмывается водой и насухо протирается. Углубления, пазы и все труднодоступные места прочищаются с помощью палочек с намотанной на них ветошью.

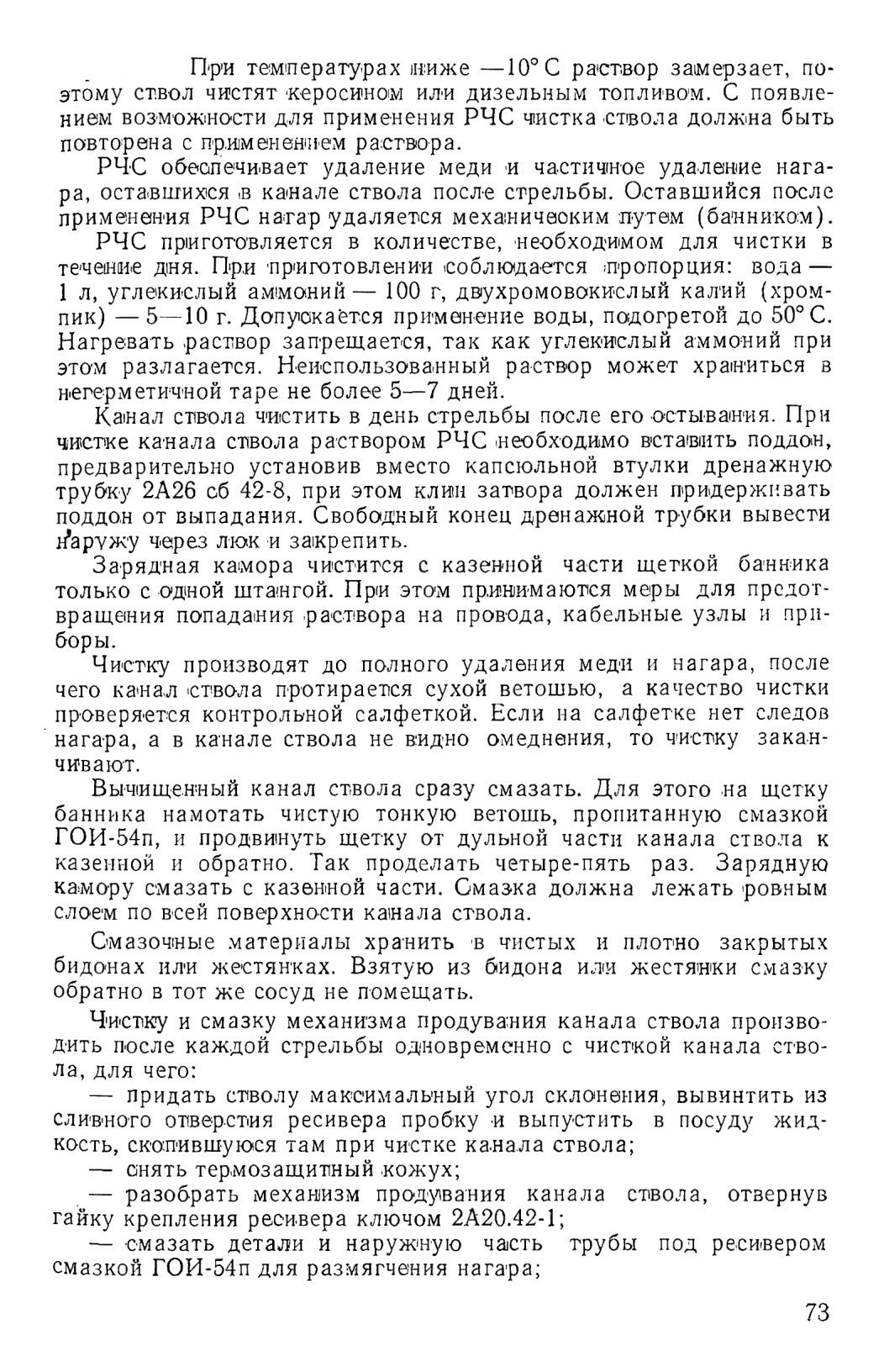

Чистка ствола при температурах окружающего воздуха от +50 до —10°С производится химическим способом с применением раствора РЧС.

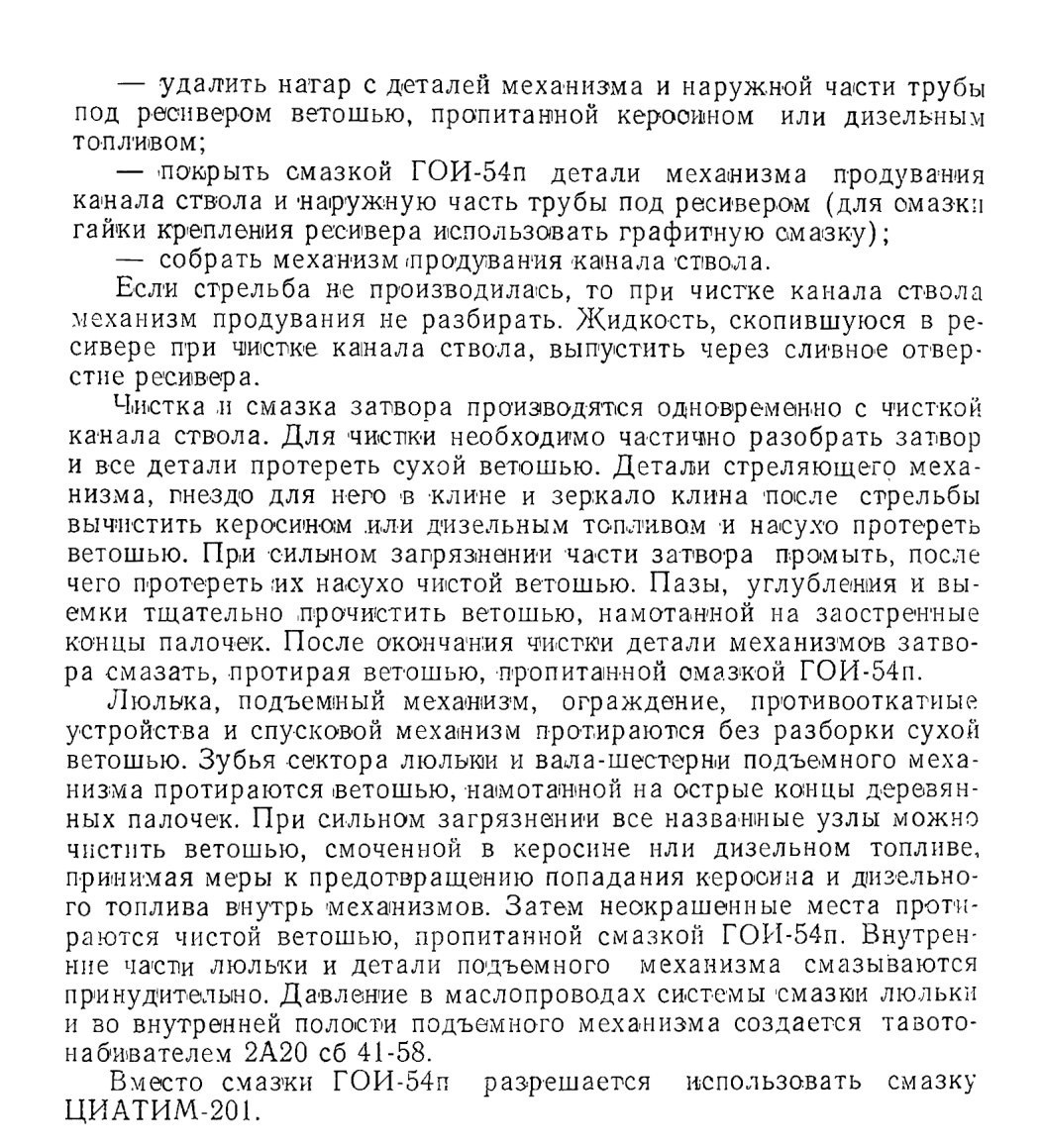

4.2.10. Проверка момента сдающего звена подъемного механизма и его регулировка

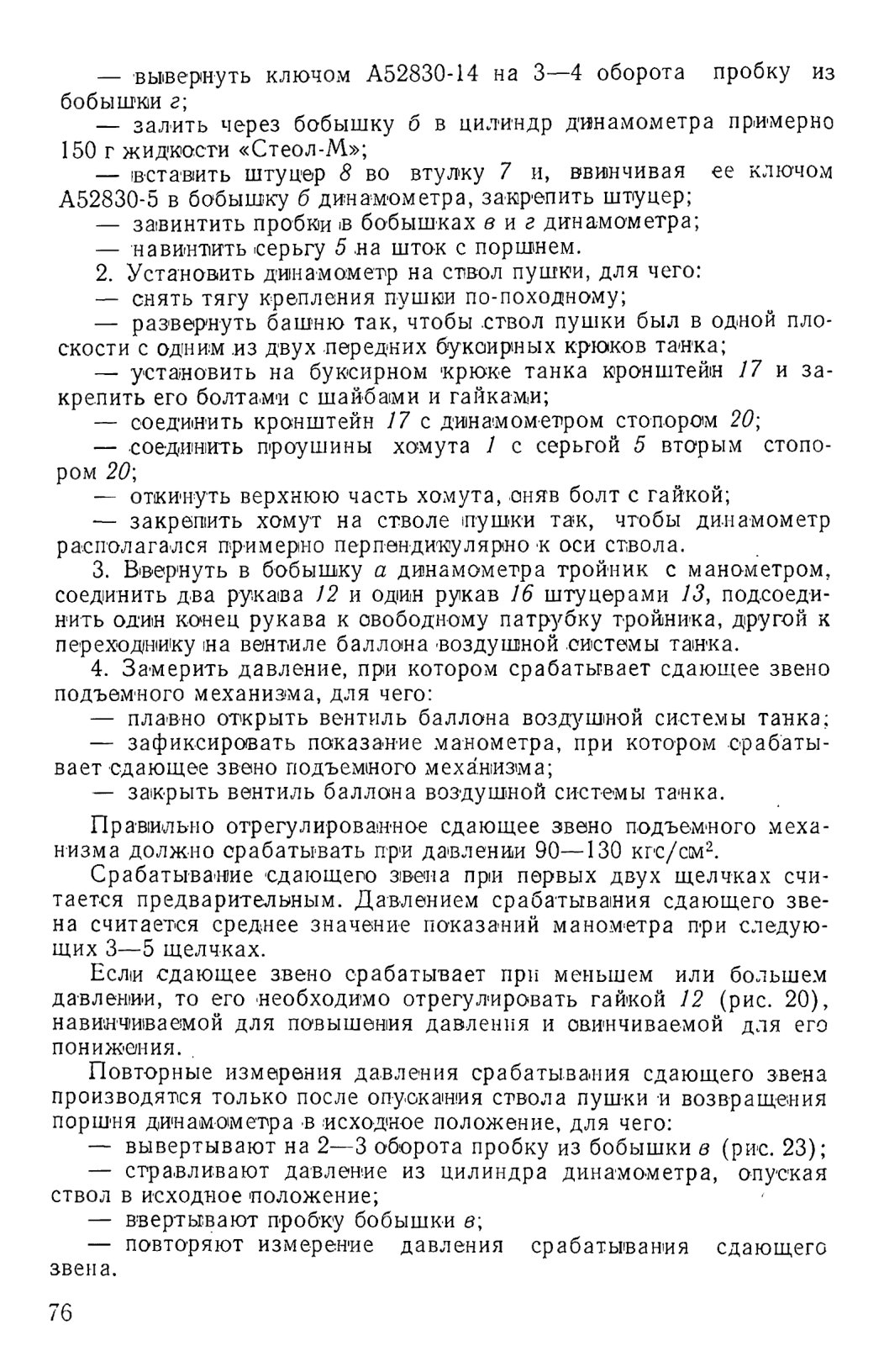

Проверка момента пробуксовки сдающего звена заключается в определении усилия, приложенного к стволу, при котором срабатывает сдающее звено подъемного механизма.

Для проверки момента сдающего звена подъемного механизма необходимо:

1. Подготовить динамометр, применяющийся при проверке противооткатных устройств, к работе, для чего:

— свинтить крышку с цилиндра динамометра;

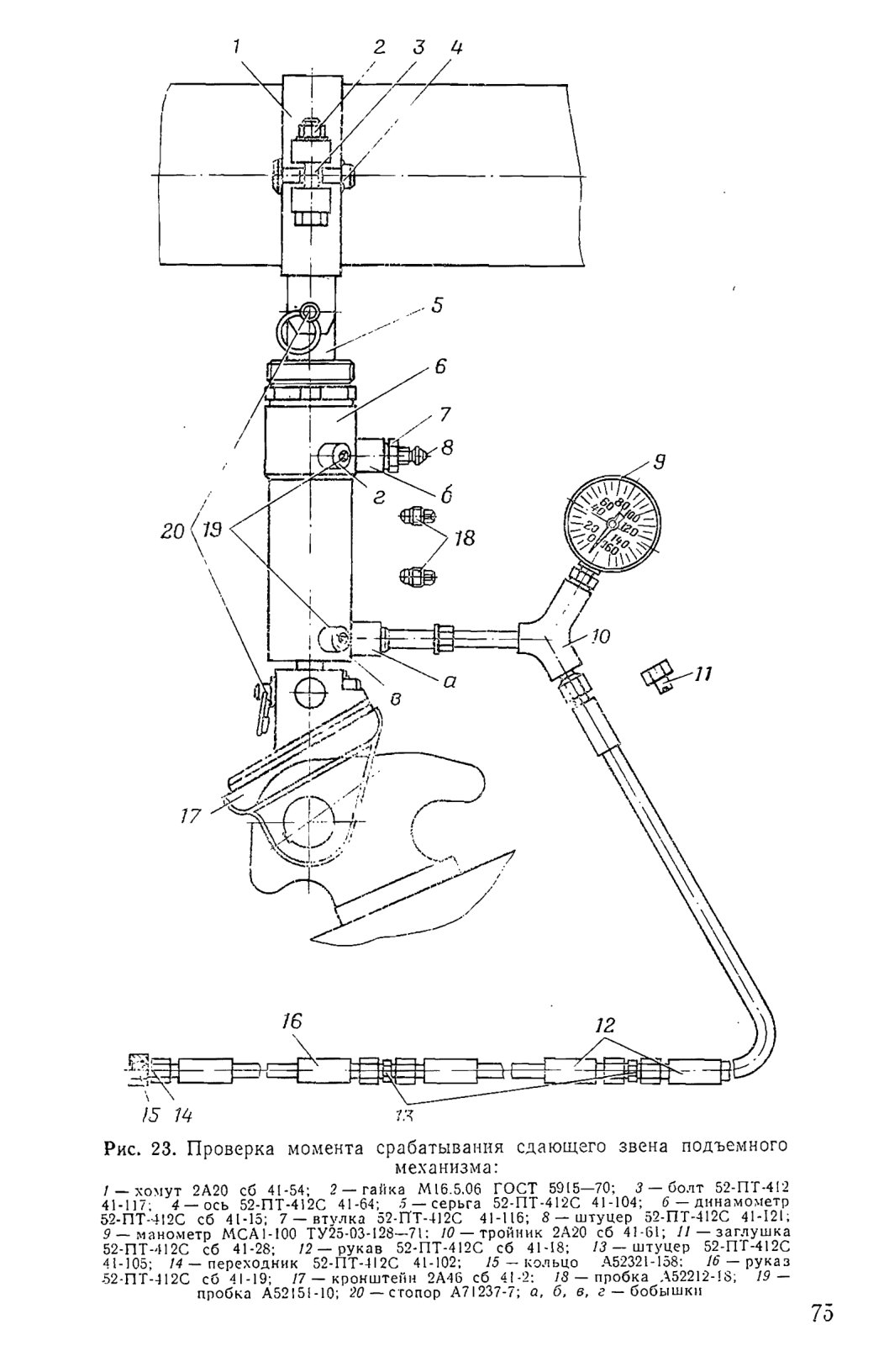

— вывинтить пробки из бобышек а и б (рис. 23);
После окончания проверки необходимо:

— выпустить воздух из цилиндра динамометра;

— демонтировать установку, собранную для проверки давления срабатывания сдающего звена;

— слить жидкость из цилиндра динамометра;

— чистой ветошью протереть динанометр и принадлежность;

— уложить принадлежность и динамометр в ящик.

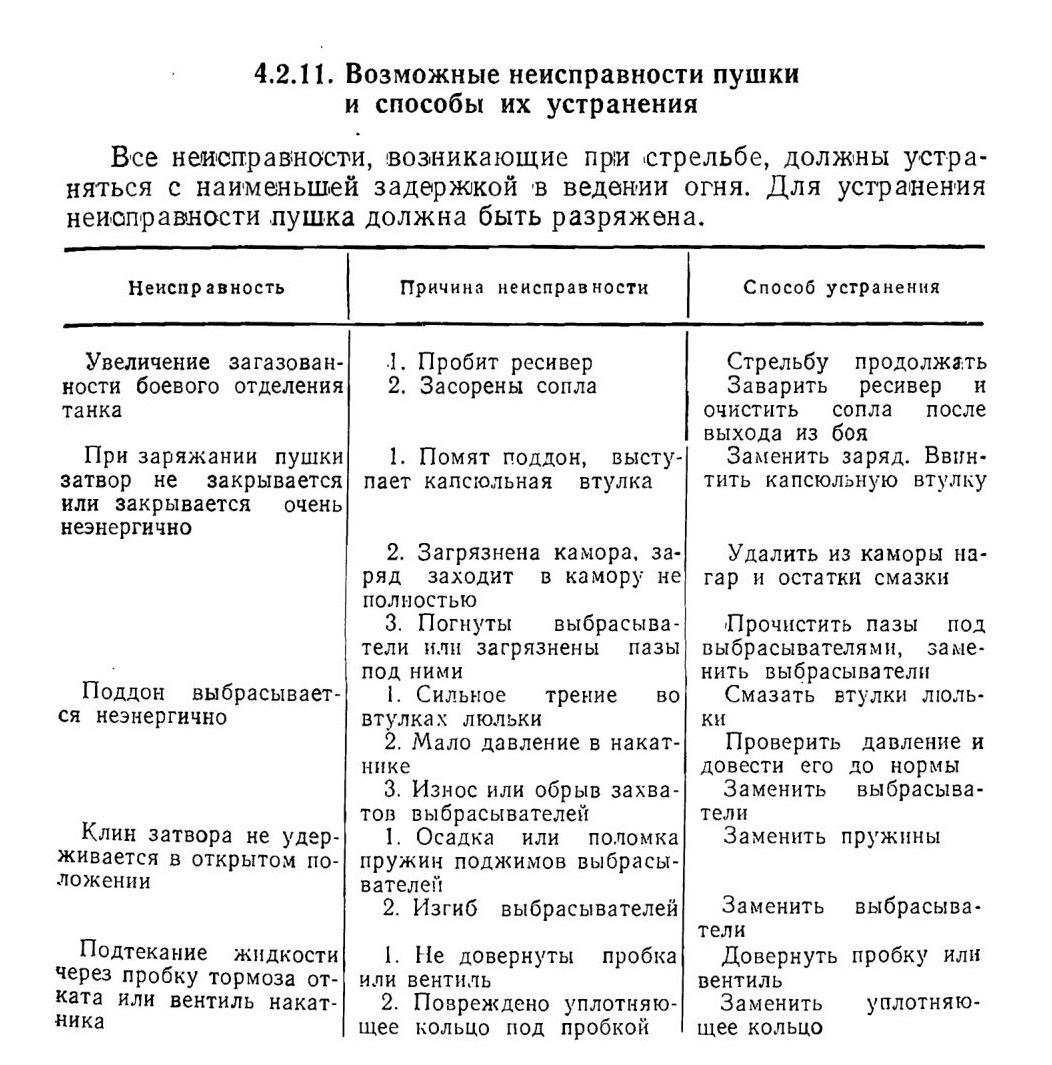

4.2.11. Возможные неисправности пушки и способы их устранения

4.3. СПАРЕННЫЙ ПУЛЕМЕТ

Пулемет ПКТ (пулемет Калашникова танковый) калибра 7,62 мм спарен с танковой пушкой. Наведение пулемета в цель осуществляется с помощью тех же механизмов или пульта управления, посредством которых наводится в цель танковая пушка. Для стрельбы из пулемета применяются винтовочные патроны с обыкновенными, трассирующими и бронебойно-зажигательными пулями. Производство стрельбы обеспечивается нажатием на кнопку под указательным пальцем на левой рукоятке пульта управления или на кнопку на рукоятке маховика механизма поворота башни.

4.3.1. Назначение и устройство пулемета

Спаренный пулемет предназначен для поражения открыто расположенных огневых средств противника и его живой силы.

Он состоит из следующих основных частей и механизмов:

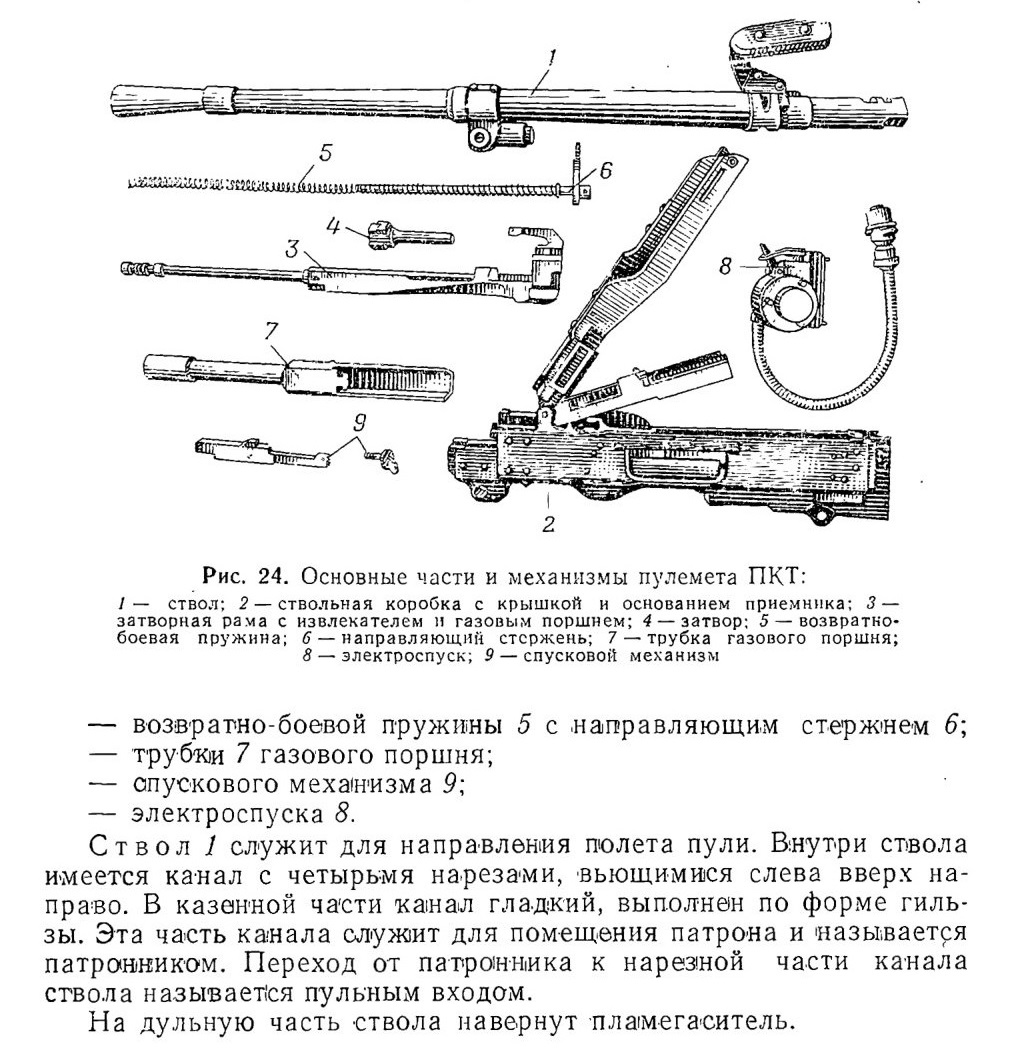

— ствола 1 (рис. 24);

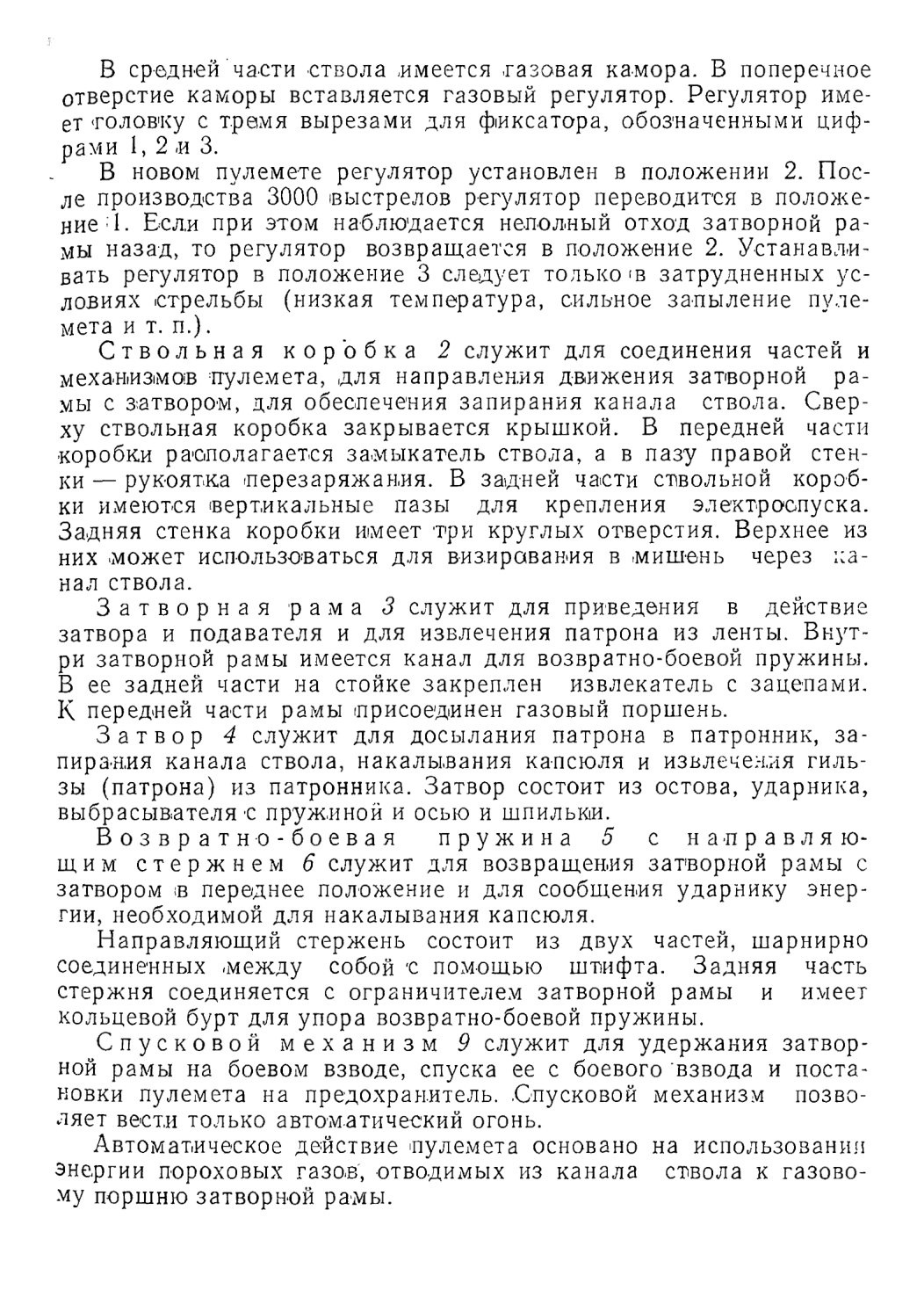

— ствольной коробки 2 с крышкой и основанием приемника;

— затворной «рамы 3 с извлекателем и газовым поршнем;

— затвора 4

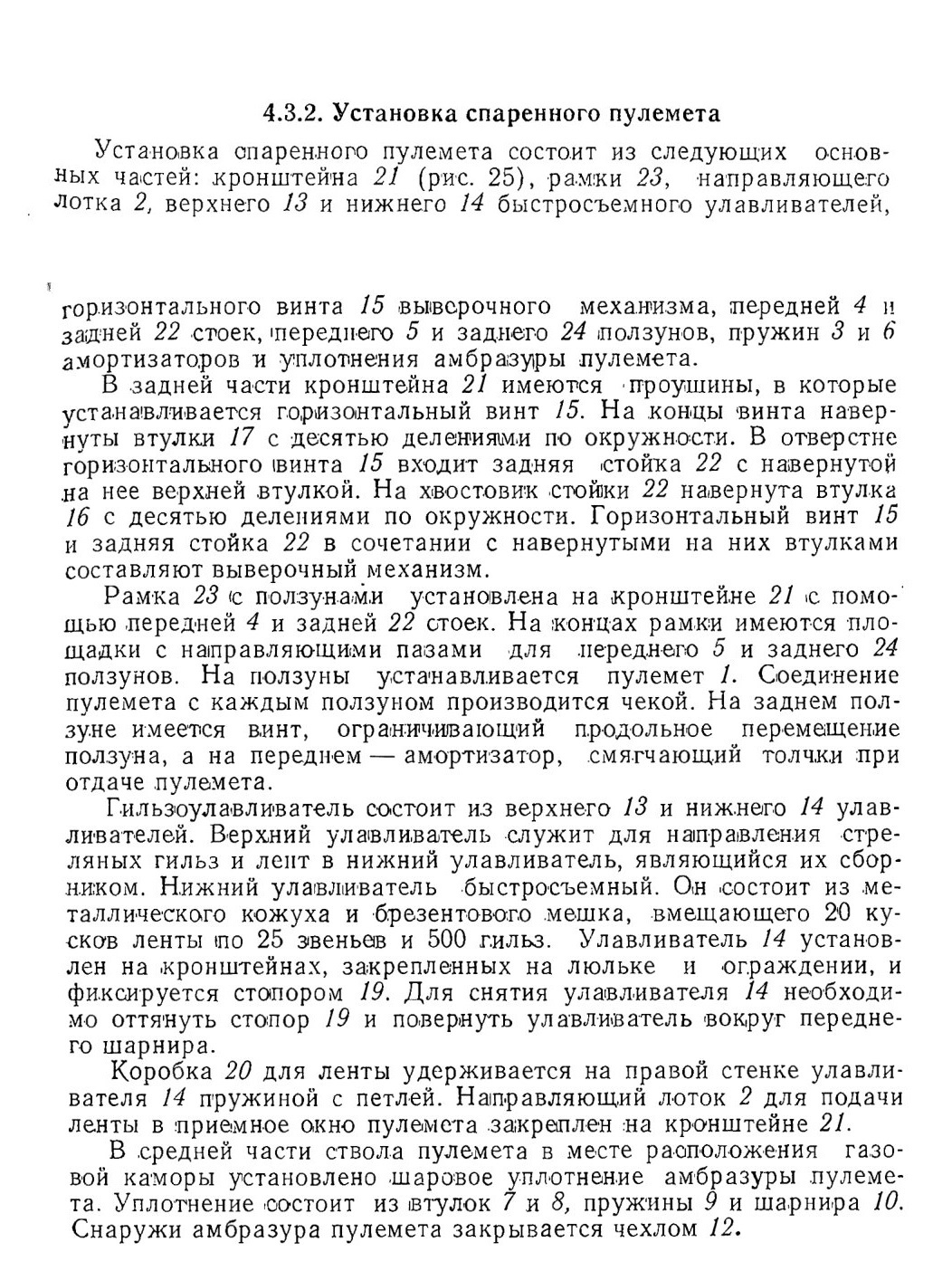

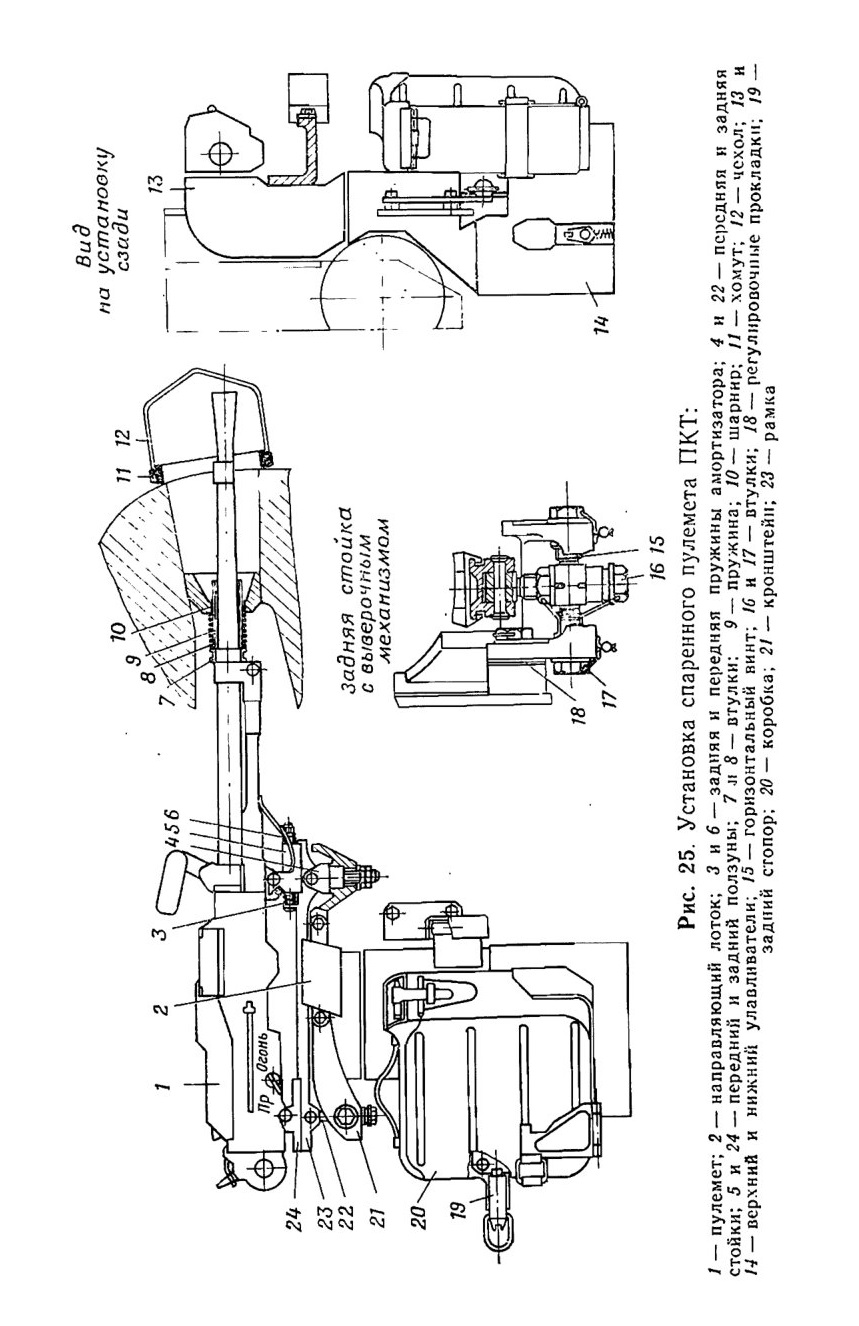

4.3.2. Установка спаренного пулемета

4.3.3. Подготовка пулемета к стрельбе

Для подготовки пулемета к стрельбе необходимо:

1. Снять пулемет с установки, для чего:

— отсоединить провод питания электроспуска;

— отсоединить пулемет от заднего и переднего ползунов;

— снять пулемет с установки;

— снять уплотнение амбразуры со ствола пулемета.

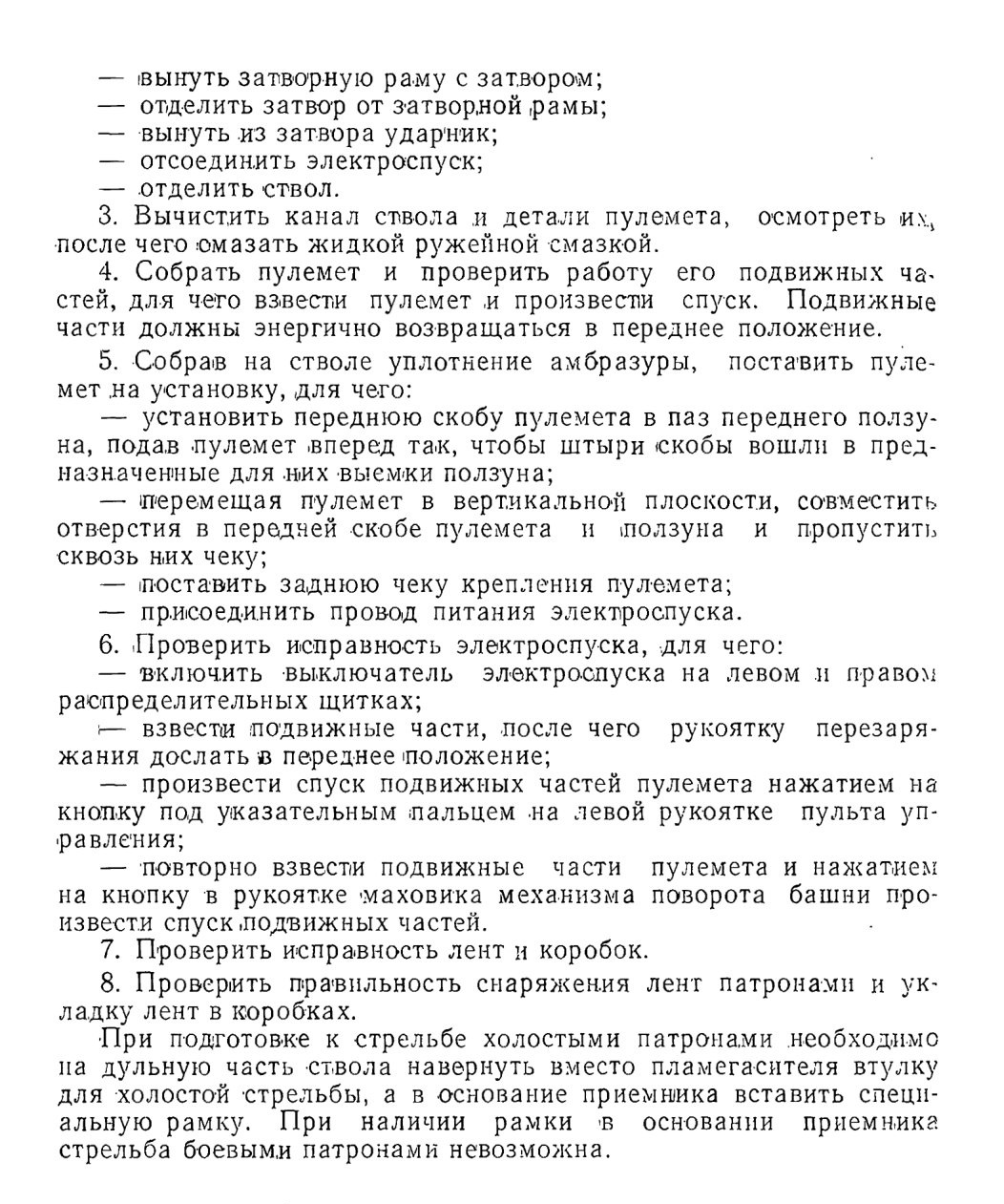

2. Произвести неполную разборку пулемета, для чего:

— открыть крышку ствольной коробки, поднять основание приемника и проверить, нет ли патрона в патроннике;

— отделить направляющий стержень с возвратно-боевой пружиной;

4.3.4. Приведение пулемета к нормальному бою

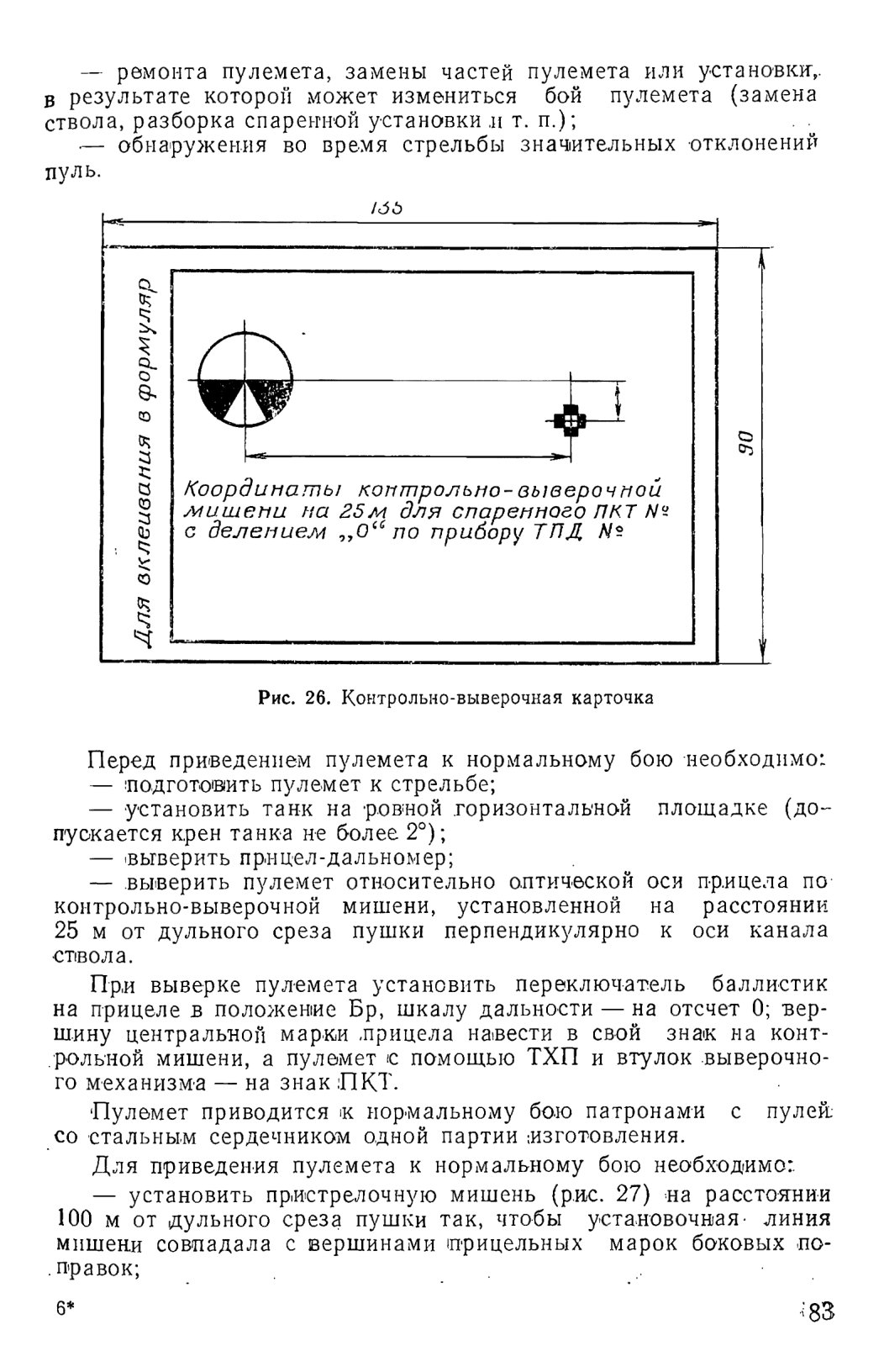

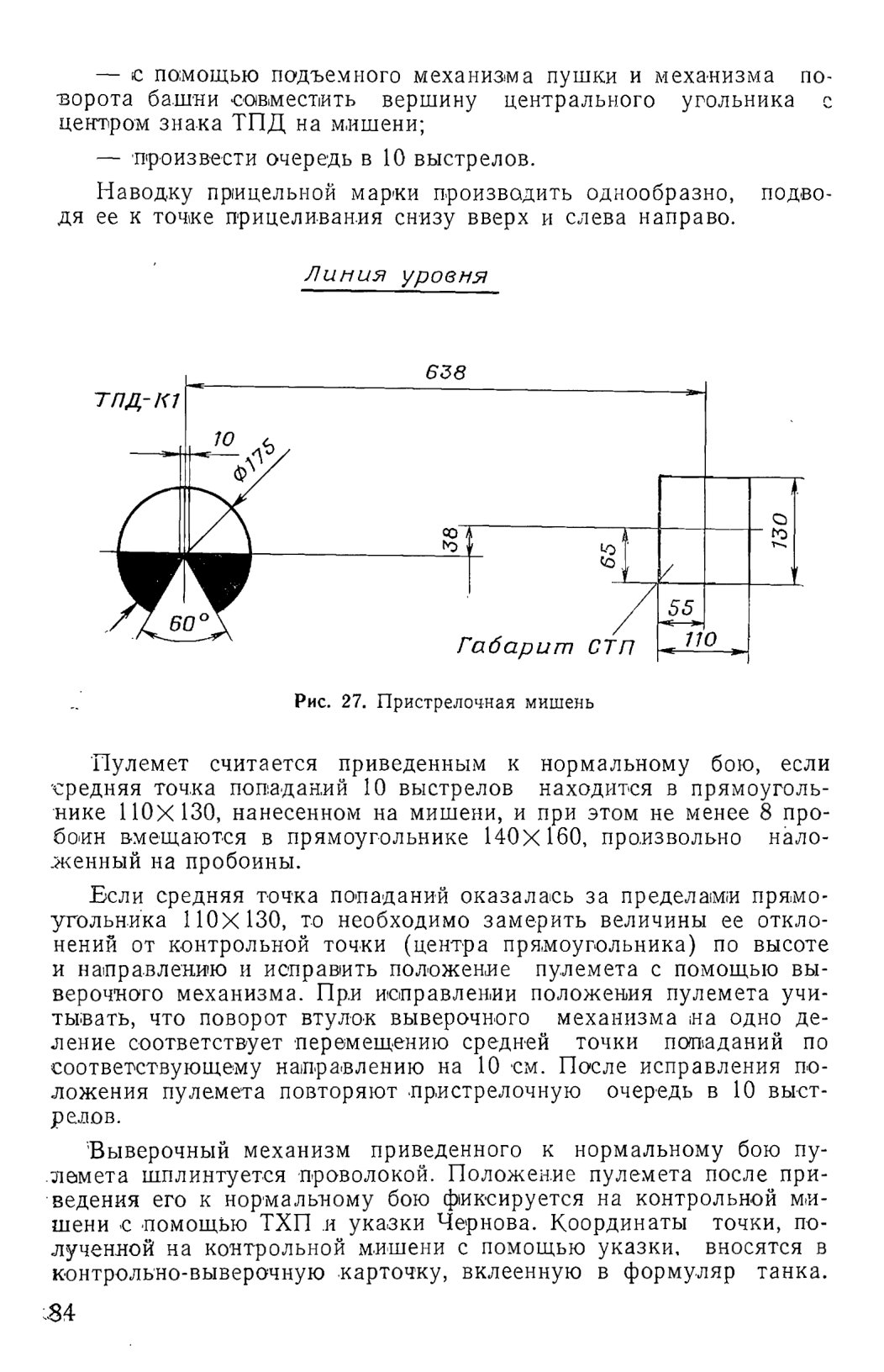

Спаренный пулемет, поступающий с танком в войсковую часть, приведен к нормальному бою на заводе-изготовителе. Результаты пристрелки внесены в карточку (рис. 26) контрольно-выверочных координат, вклеенную в формуляр танка.

Приведение пулемета к нормальному бою в войсковых частях производится в случаях:

— установки нового пулемета в танк;

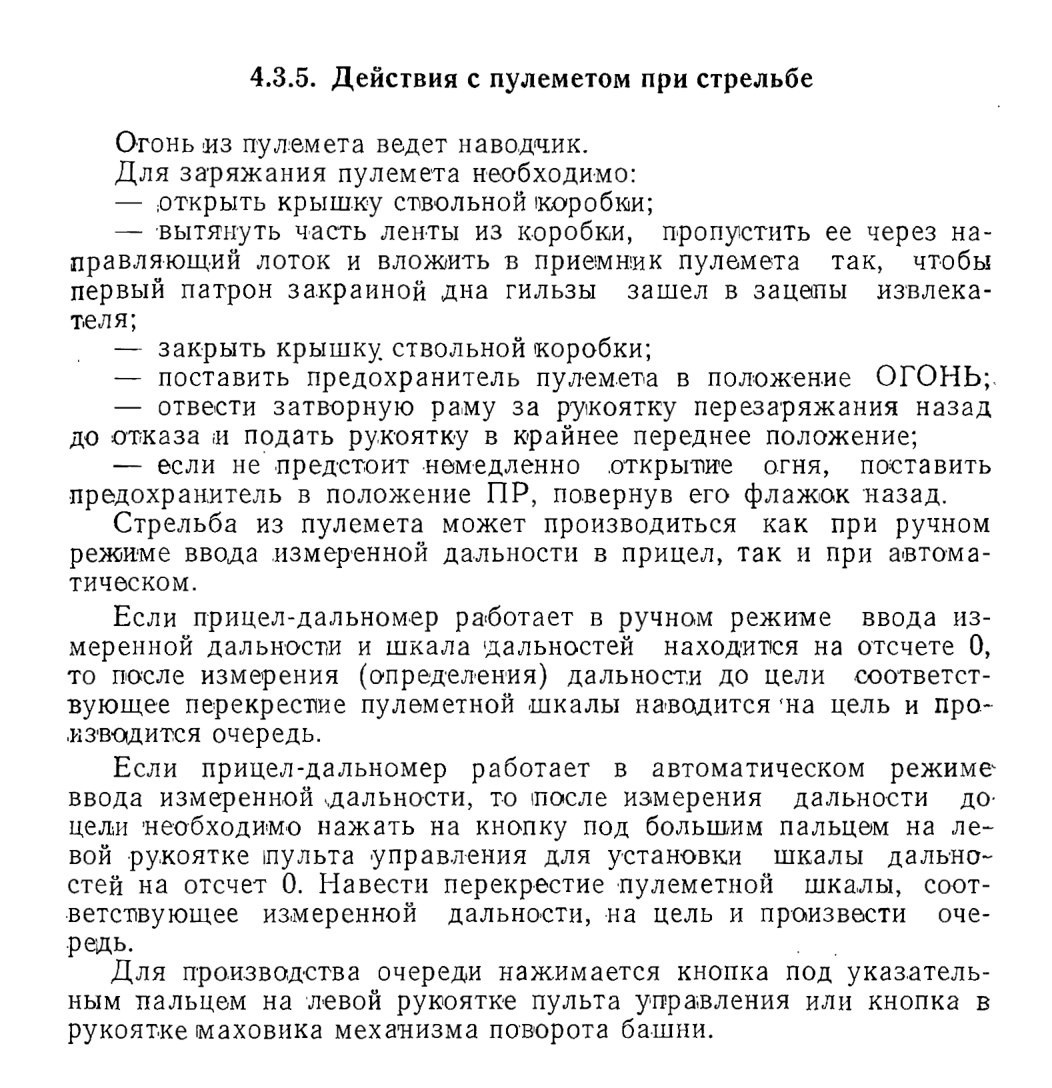

4.3.5. Действия с пулеметом при стрельбе

4.3.6. Уход за пулеметом. Чистка и смазка пулемета

При ежедневном техническом обслуживании (после стрельбы):

— проверить исправность электроспуска пулемета;

— произвести неполную разборку пулемета;

— отделить газовый регулятор и пламегаситель;

— осмотреть канал ствола;

— произвести чистку и смазку пулемета.

При техническом обслуживании № 1 и 2 выполнить все работы ежедневного технического обслуживания и проверить состояние деталей подвижной системы пулемета.

Материалы, применяемые для обслуживания пулемета:

— смазка ГОИ-54п для чистки и смазки частей и механизмов;

— раствор РЧС (состава: вода — 1 л, углекислый аммоний — 200 г, двухромовокислый калий — 3—5 г) для чистки канала ствола и удаления нагара с других частей;

— ветошь или бум.ага КВ-22 для обтирания, чистки и смазки;

— пакля только для чистки.

Порядок чистки пулемета:

— прочистить канал ствола со стороны -патронника;

— прочистить патронник и пламегаситель;

— прочистить газовую камору и регулятор;

— очистить ветошью, пропитанной смазкой ГОИ-54п, ствольную коробку, трубку газового поршня, затворную раму, газовый поршень и затвор;

— протереть насухо ветошью все части пулемета.

Чистку производить до полного удаления нагара.

Порядок смазки пулемета:

— смазать канал ствола, для чего навинтить на шомпол ершик и пропитать его смазкой, ввести ершик в канал ствола и несколько раз пропустить его по каналу туда и обратно;

— смазать патронник;

— с помощью промасленной ветоши покрыть смазкой все остальные части пулемета.

Собрать пулемет.

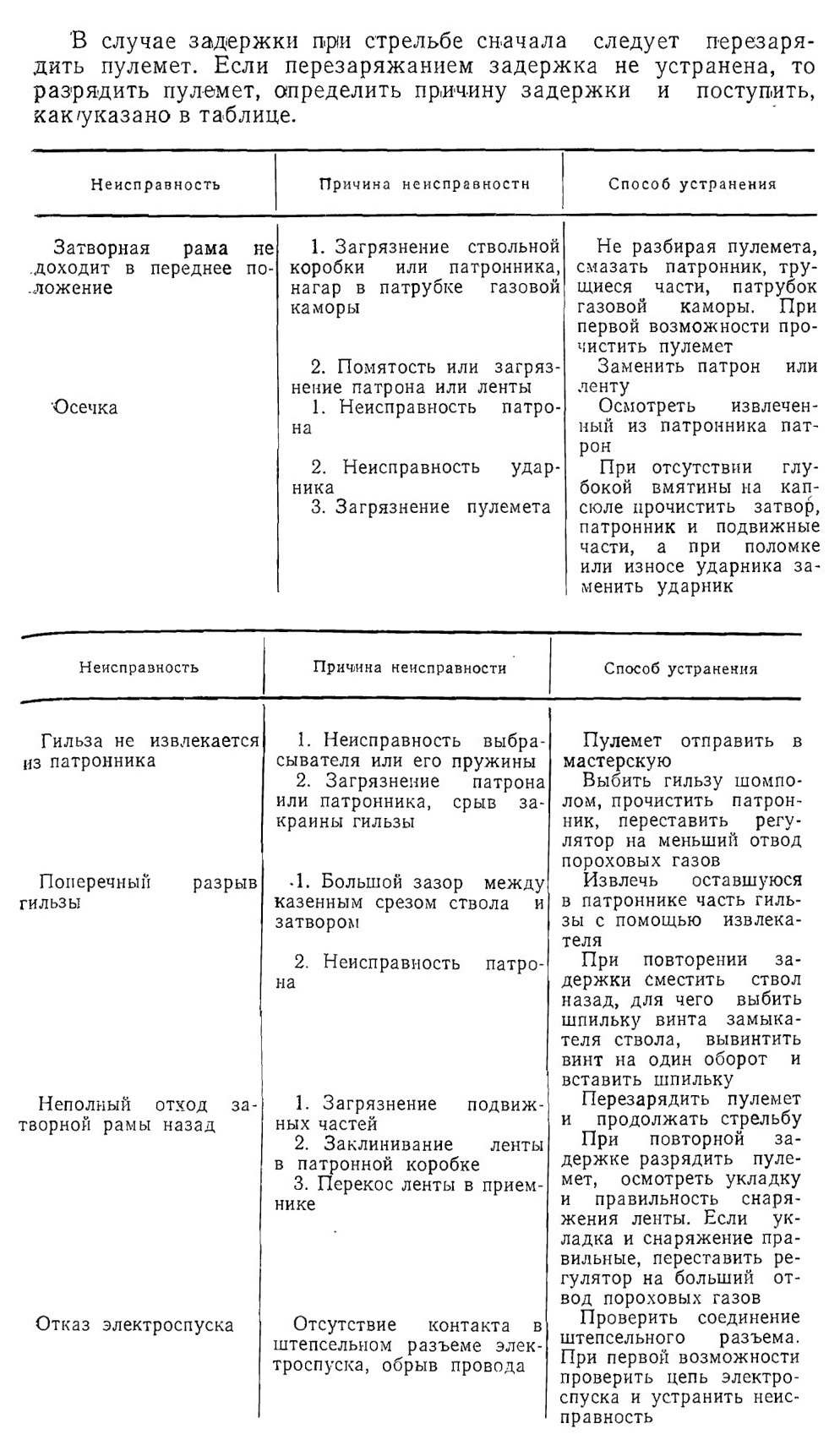

4.3.7. Возможные неисправности при стрельбе

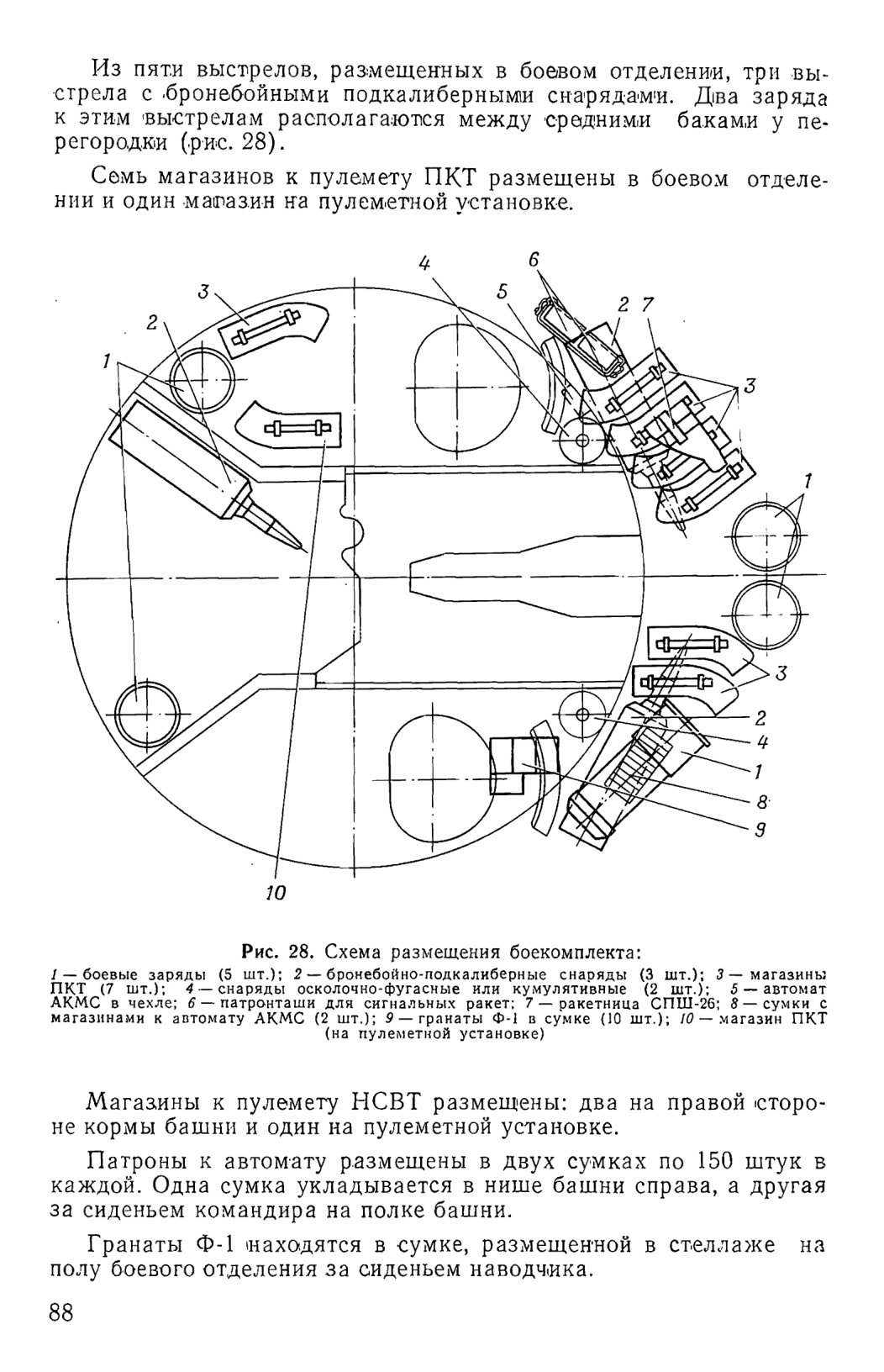

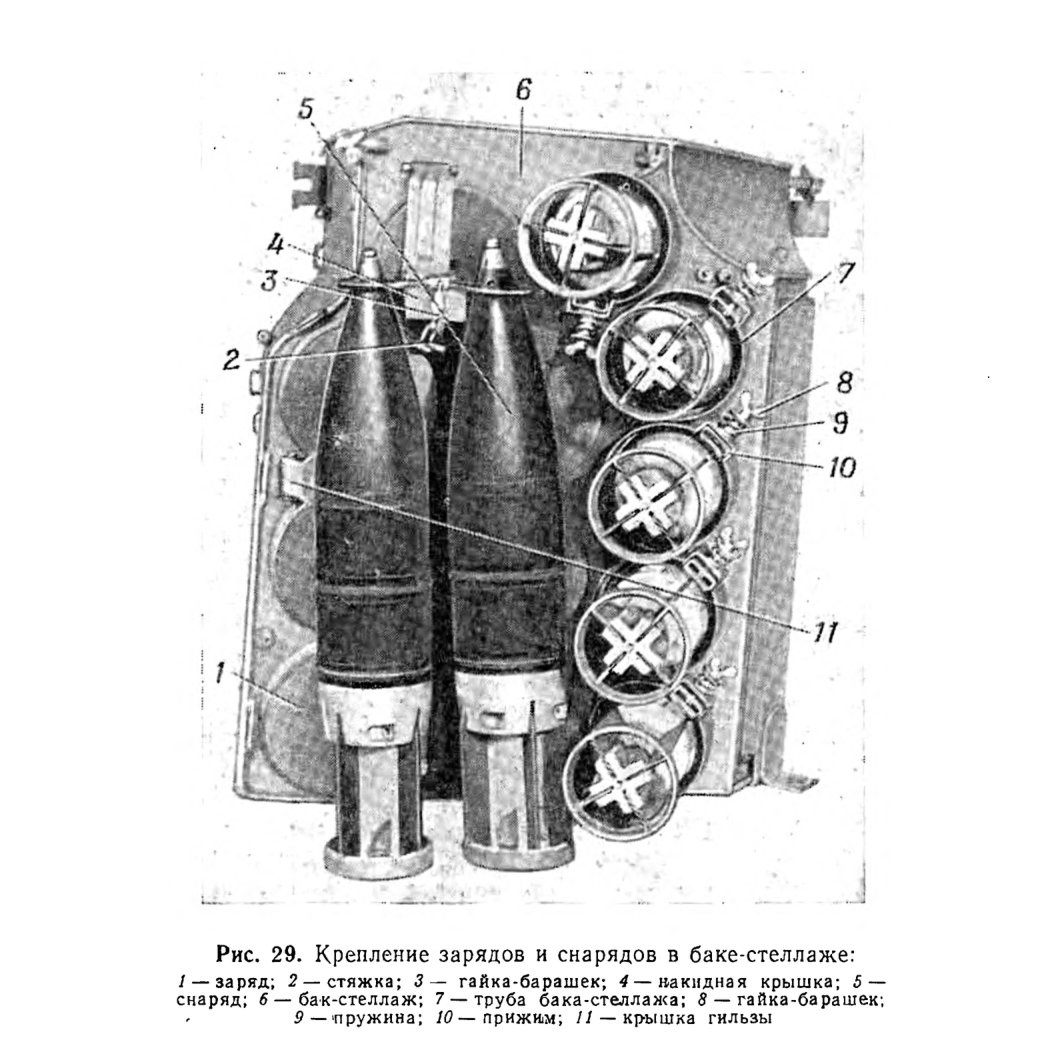

4.4.2. Устройство выстрелов к пушке

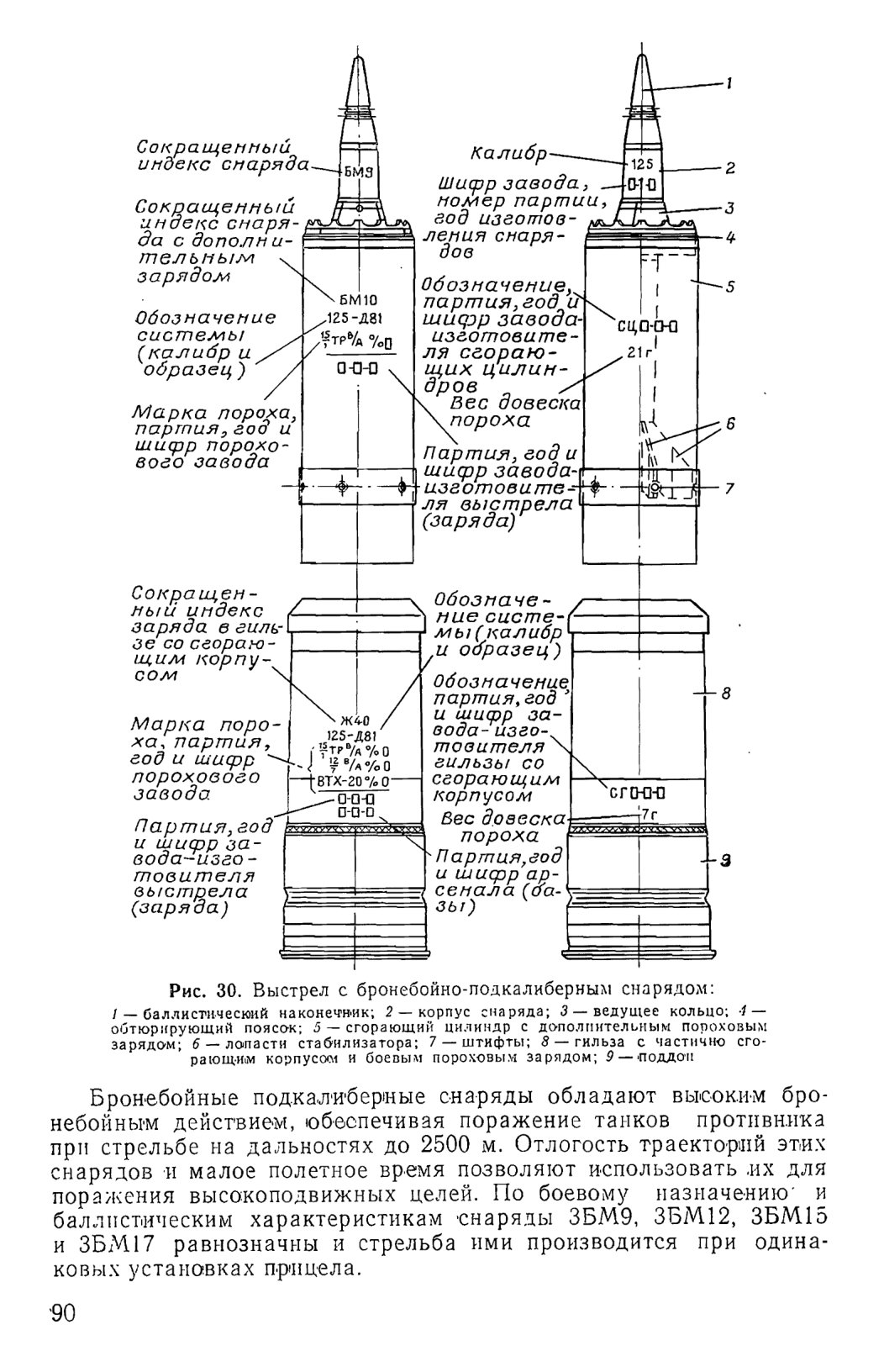

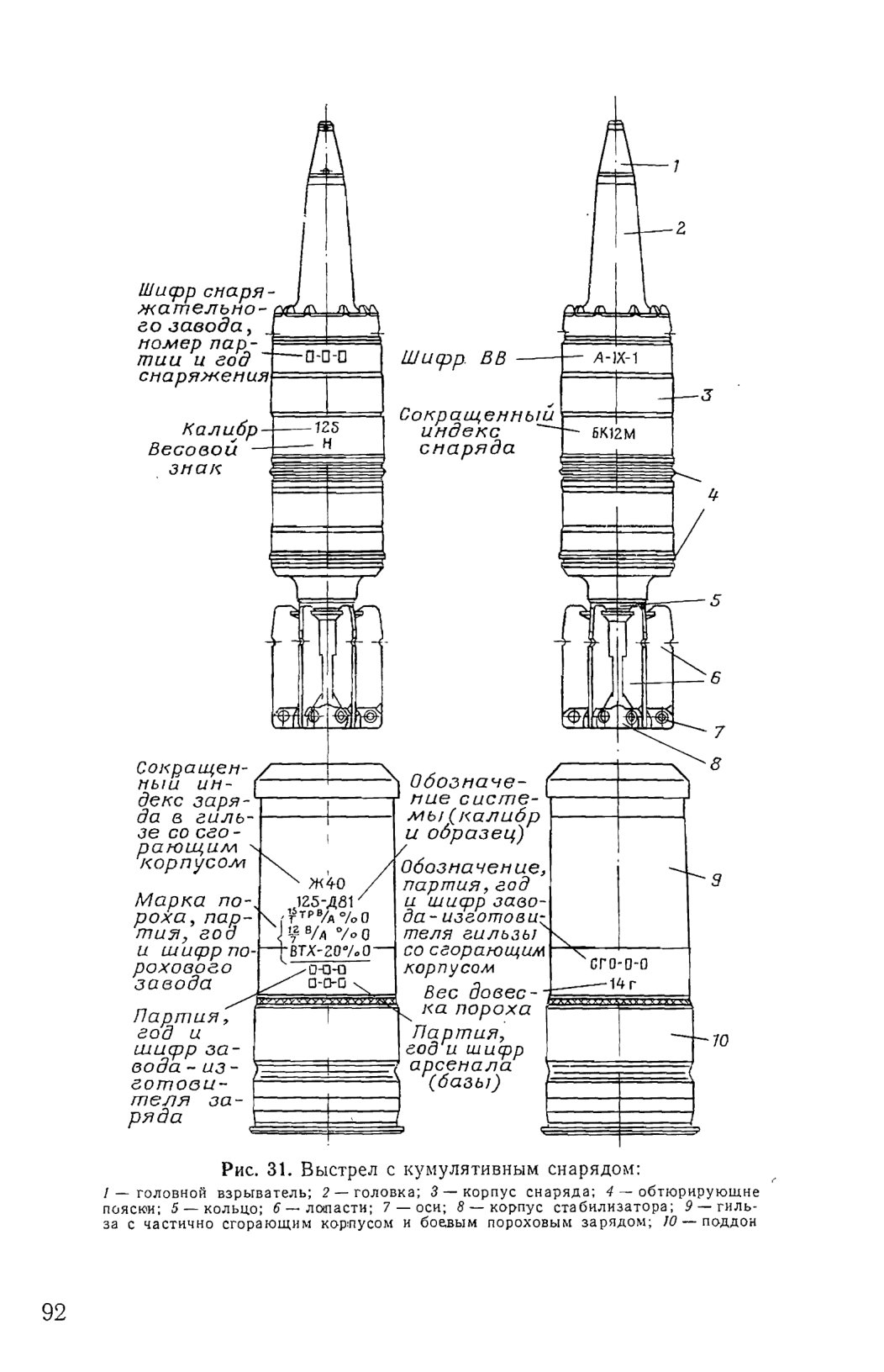

Для стрельбы из танковой пушки Д-81 (2А46-1) применяются следующие выстрелы раздельного заряжания с частично сгорающей гильзой:

— выстрелы ЗВБМ3, ЗВБМ6, ЗВБМ7 и ЗВБМ8 с бронебойными подкалиберными снарядами ЗБМ9, ЗБМ12, ЗБМ15 и ЗБМ17 соответственно;

— выстрелы ЗВБК7 и ЗВБК10 с кумулятивными снарядами ЗБК12Ми ЗБКИМ соответственно;

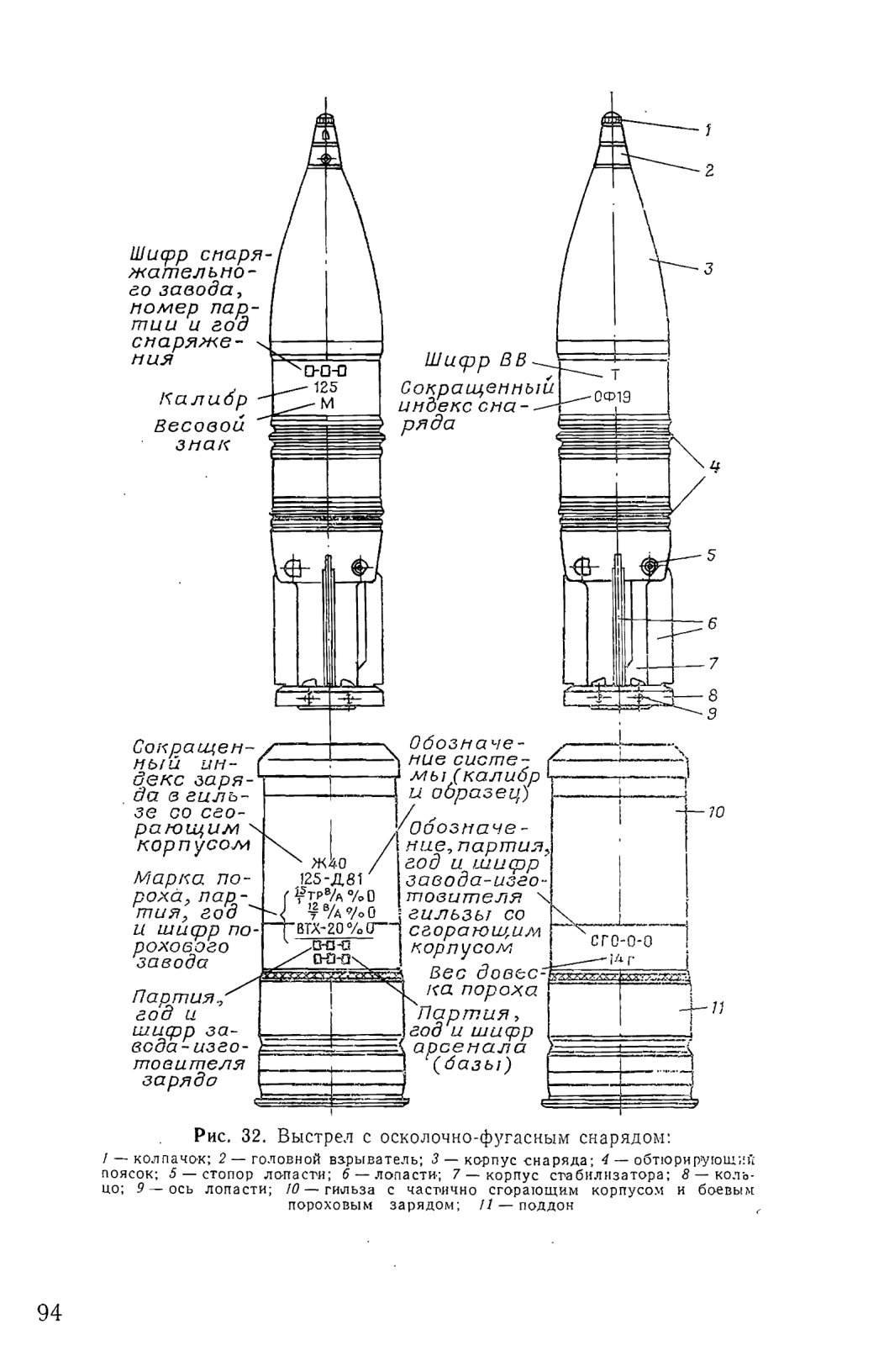

— выстрелы ЗВОФ22 и ЗВОФ36 с осколочно-фугасными снарядами 30Ф19 и 30Ф26 соответственно.

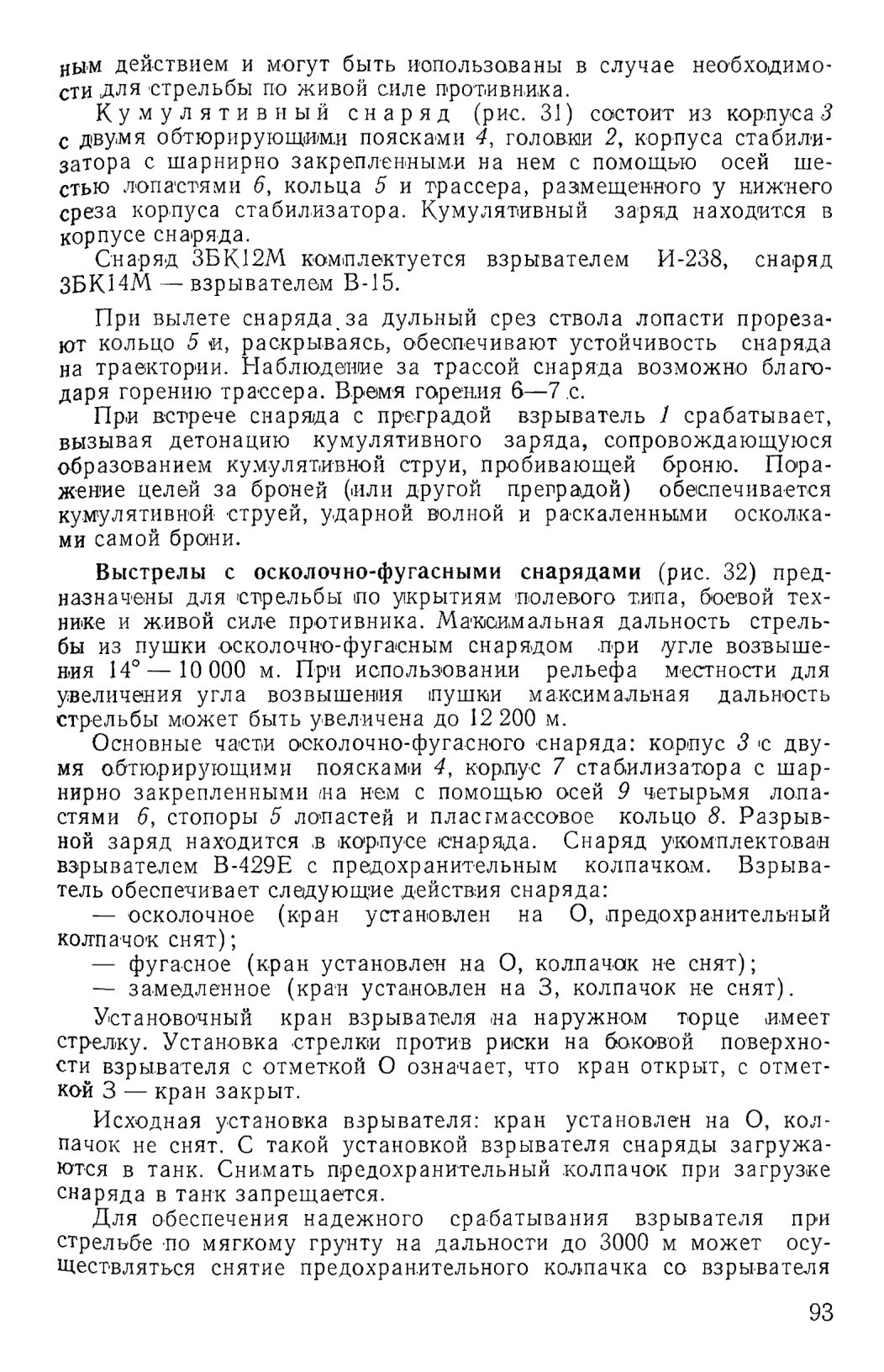

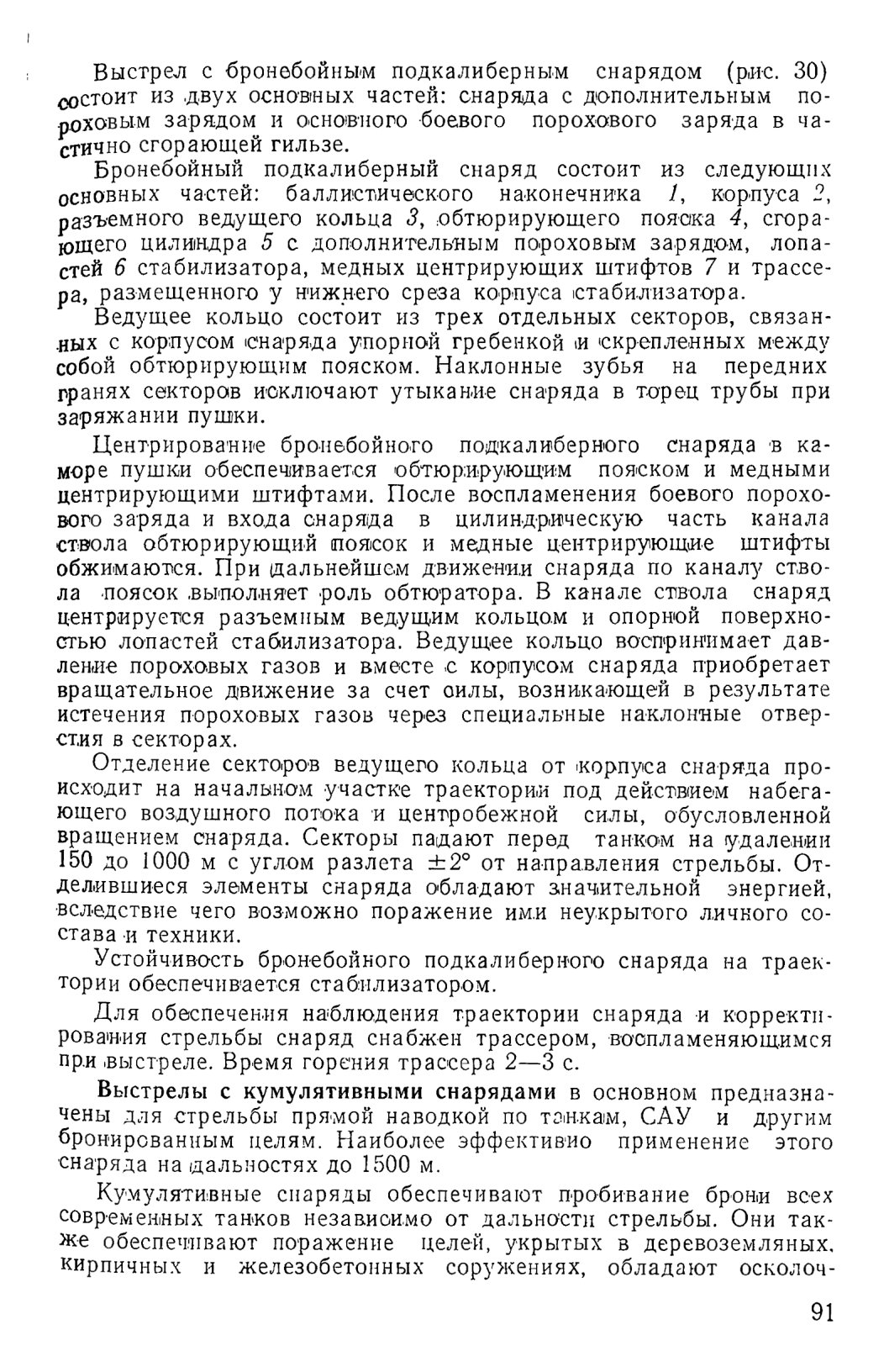

Выстрелы с бронебойными подкалиберными снарядами предназначены для стрельбы по танкам, САУ, заслонкам амбразур Долго-временных оборонительных сооружений, бронеколпакам и Другим бронированным целям.
