Бронетранспортер БТР-Д. Инструкция по эксплуатации (1988 год) - часть 11

7.1.29. ПРОВЕРКА ИСПРАВНОСТИ ЭЛЕКТРИЧЕСКИХ ЦЕПЕЙ И АППАРАТУРЫ ППО

Инструмент, приспособления и оборудование: коловорот, шарнир к коловороту, головка 17, ключ гаечный 6X8, плоскогубцы, прибор нагревательный (из группового комплекта), секундомер, отвертка, два приспособления 915.91.260 (из группового комплекта), пломбир.

Исправность электрических цепей и аппаратуры ППО проверять при контрольном взвешивании и замене баллона ППО перед подсоединением к нему провода

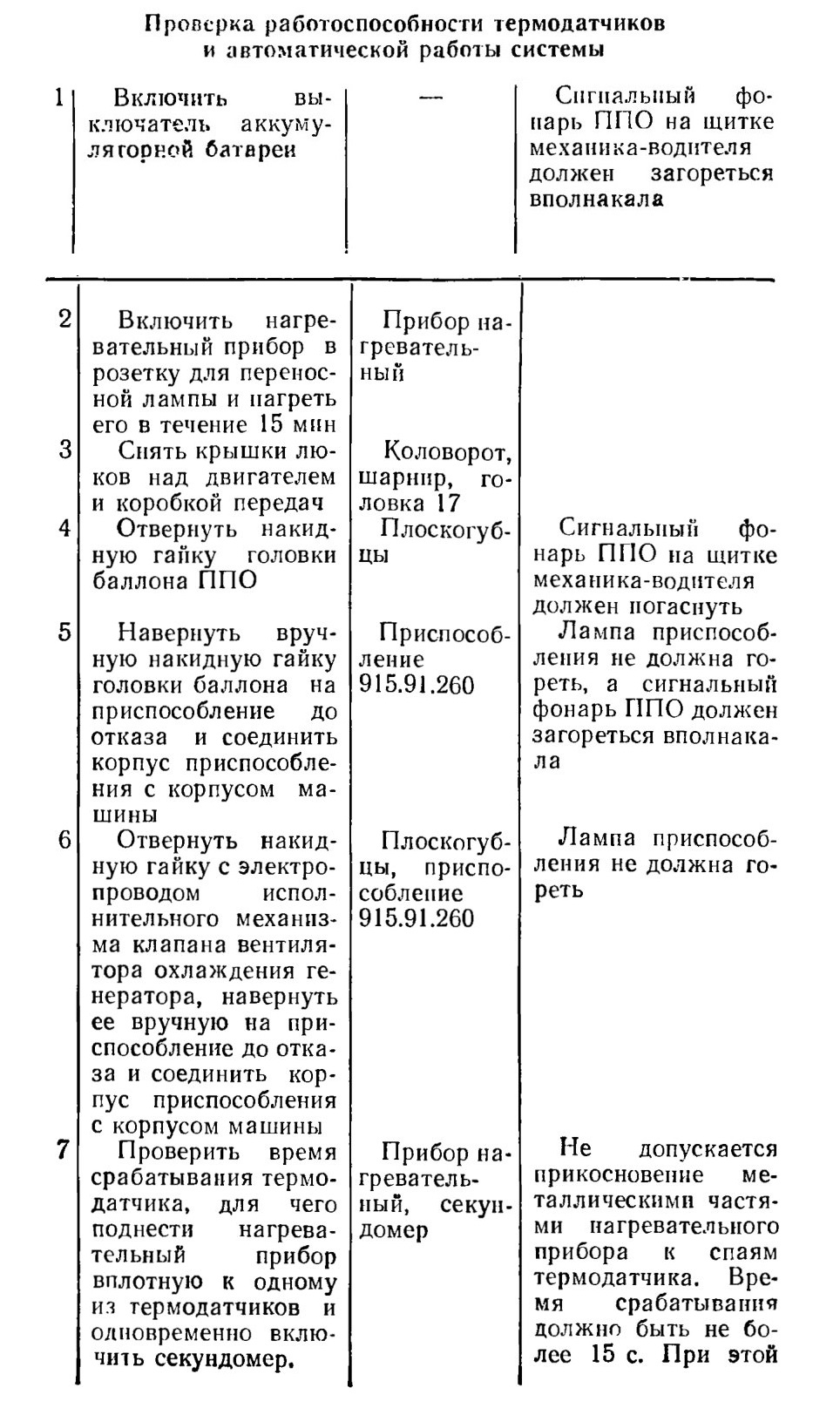

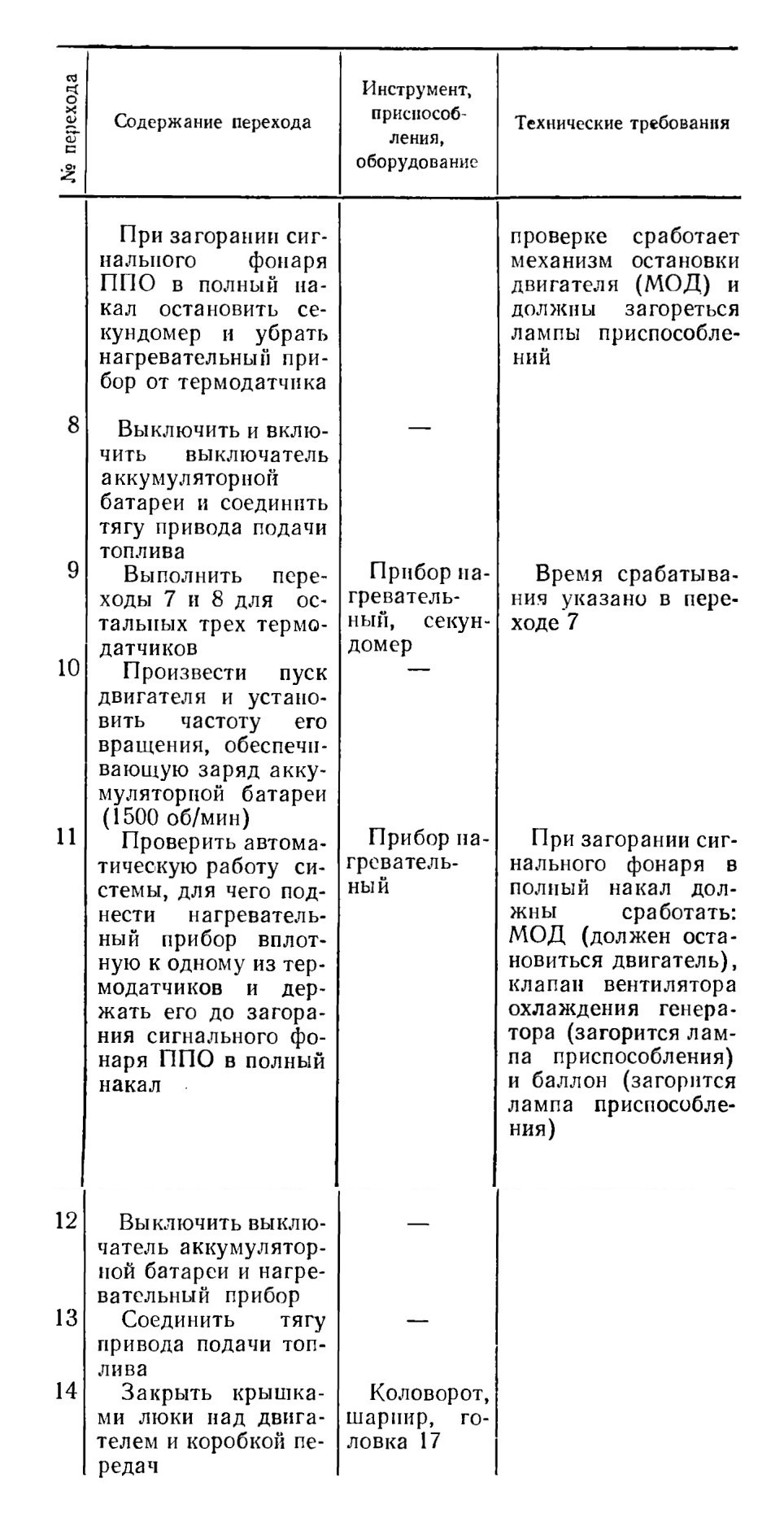

Проверка работоспособности термодатчиков и автоматической работы системы

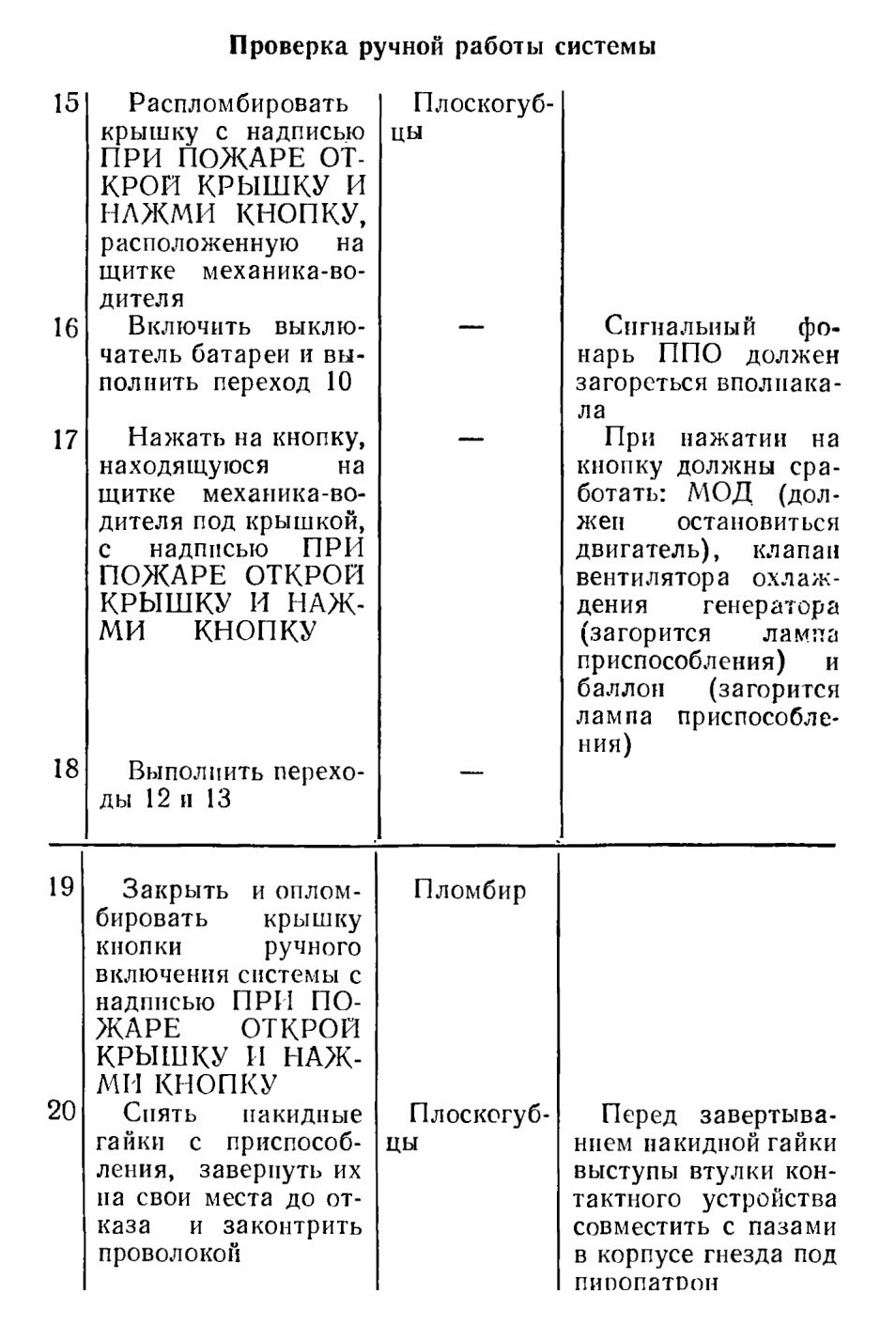

Проверка ручной работы системы

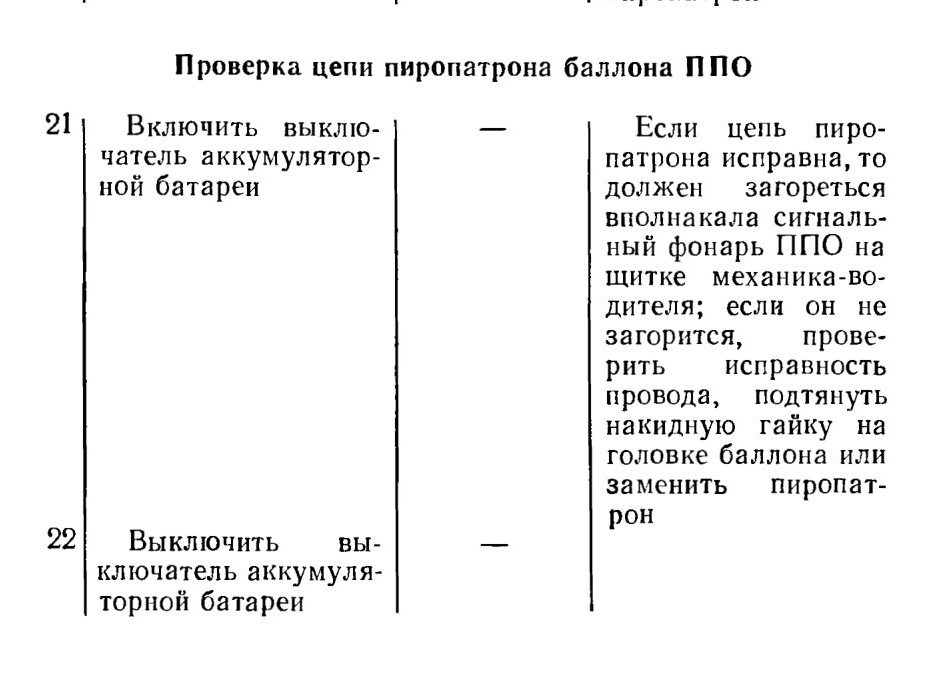

Проверка цепи пиропатрона баллона ППО

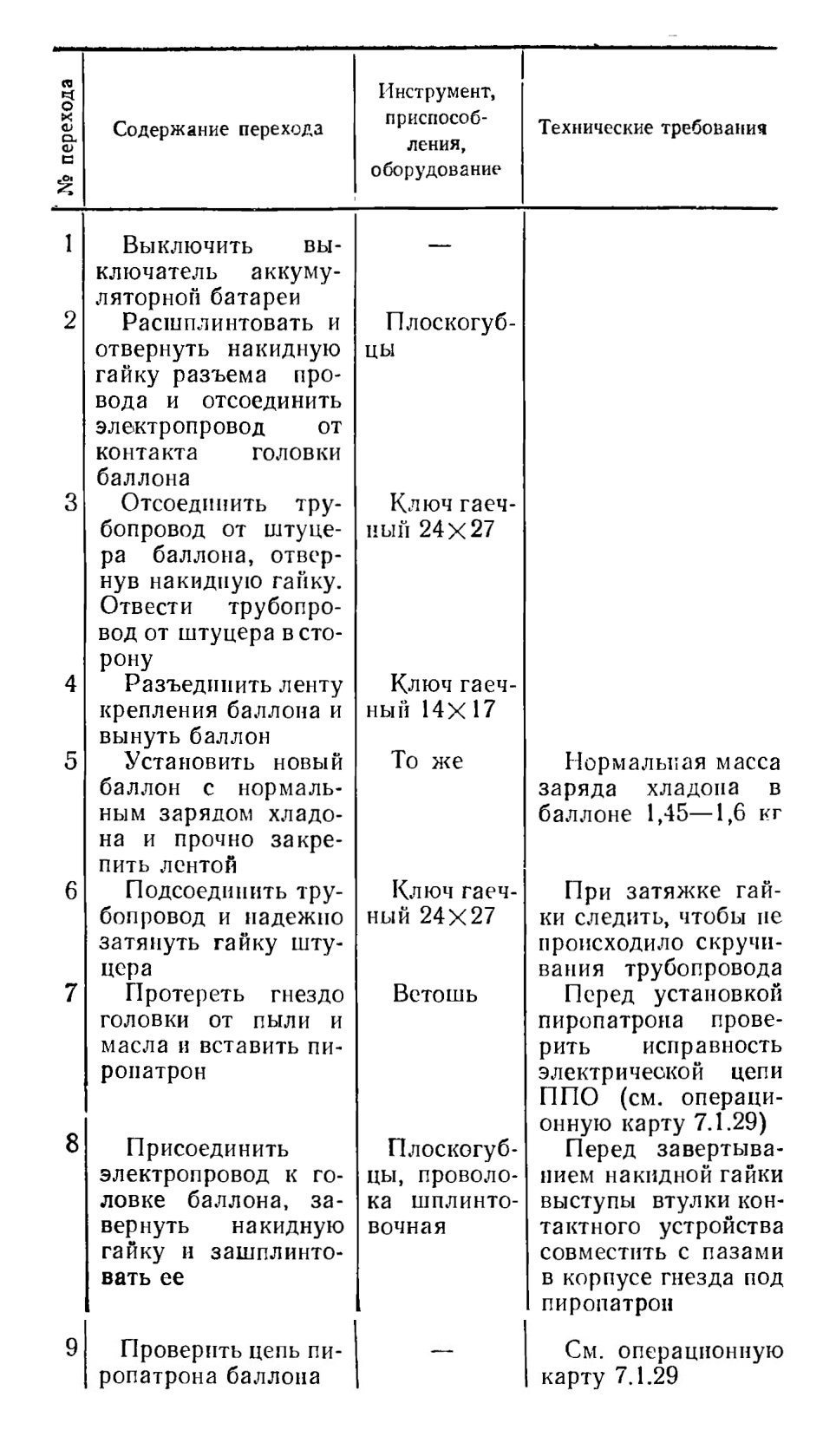

7.1.30. ЗАМЕНА БАЛЛОНА ППО

Инструмент и приспособления: ключи гаечные 14X17 и 24x27, плоскогубцы, проволока шплинтовочная, ветошь.

7.1.31. СНЯТИЕ И УСТАНОВКА АККУМУЛЯТОРНОЙ БАТАРЕИ

Инструмент и приспособления: ключ гаечный 19x22, ключ 915.93.610, приспособление 915.99.330 (из группового комплекта), ветошь.

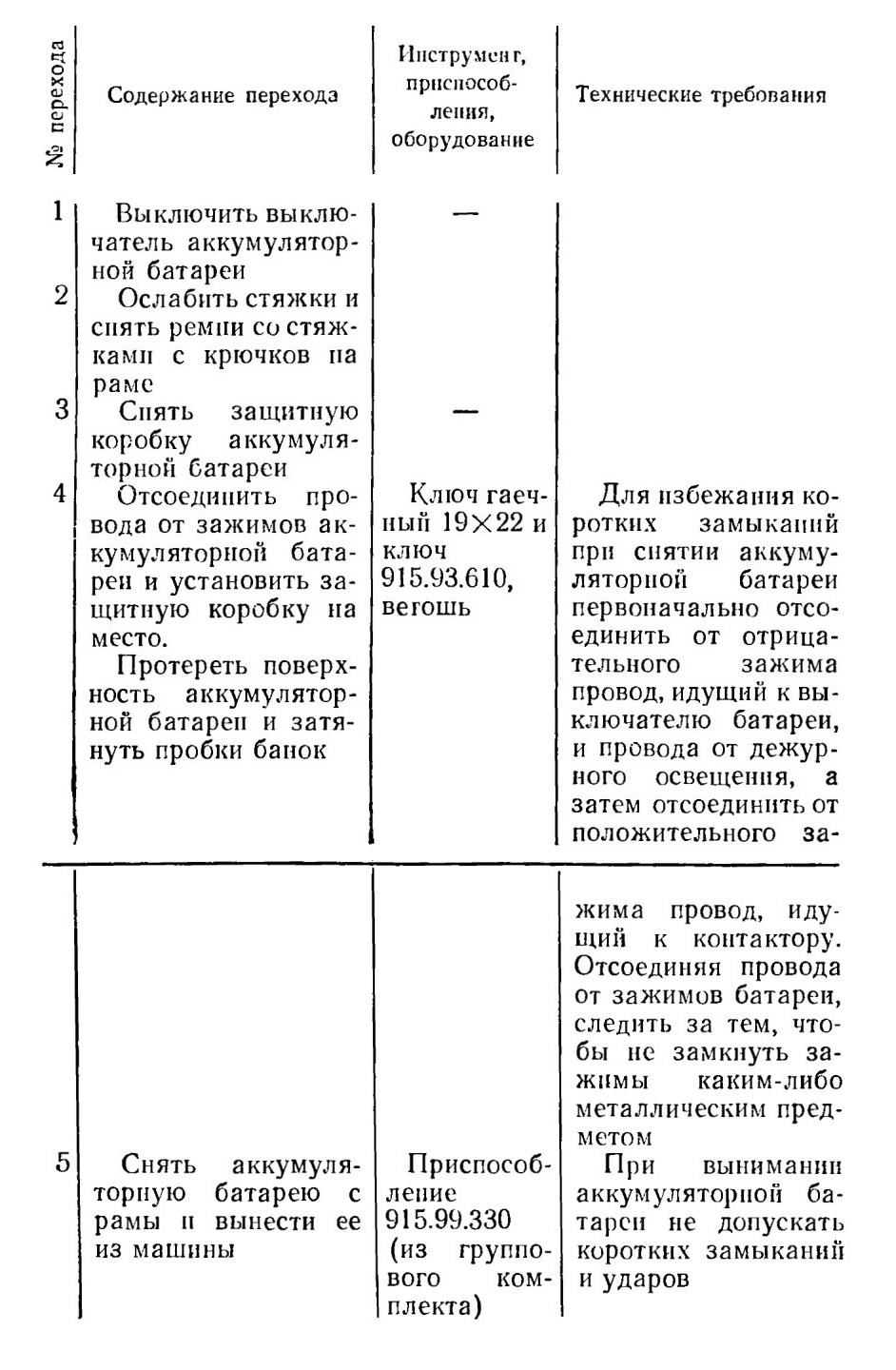

Снятие аккумуляторной батареи

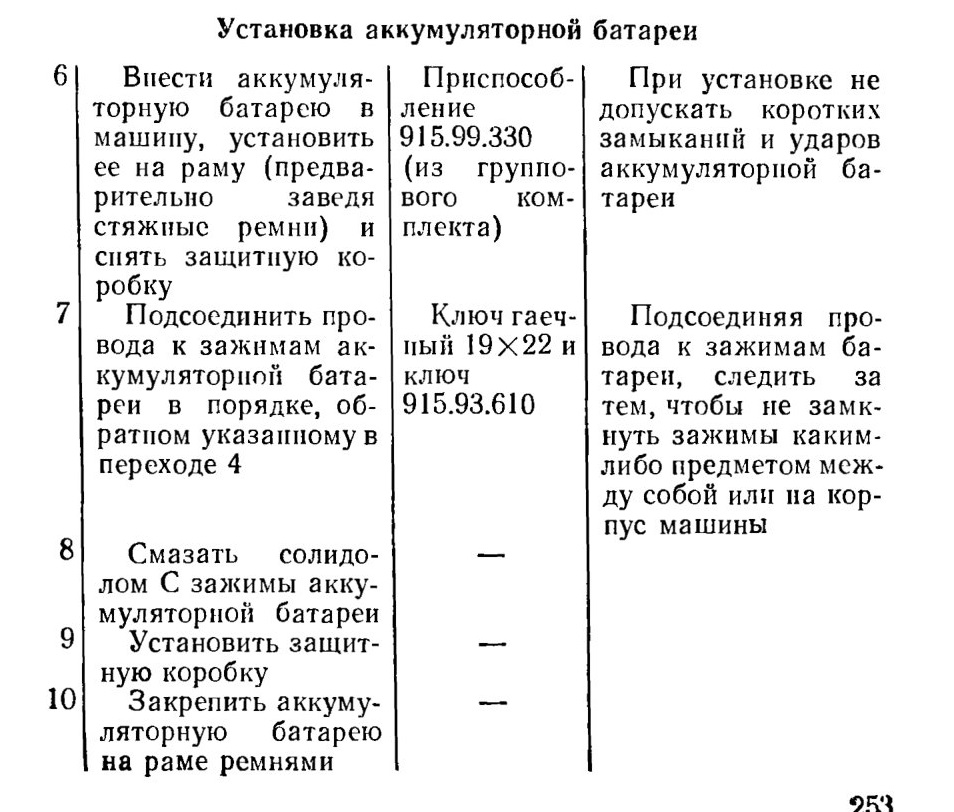

Установка аккумуляторной батареи

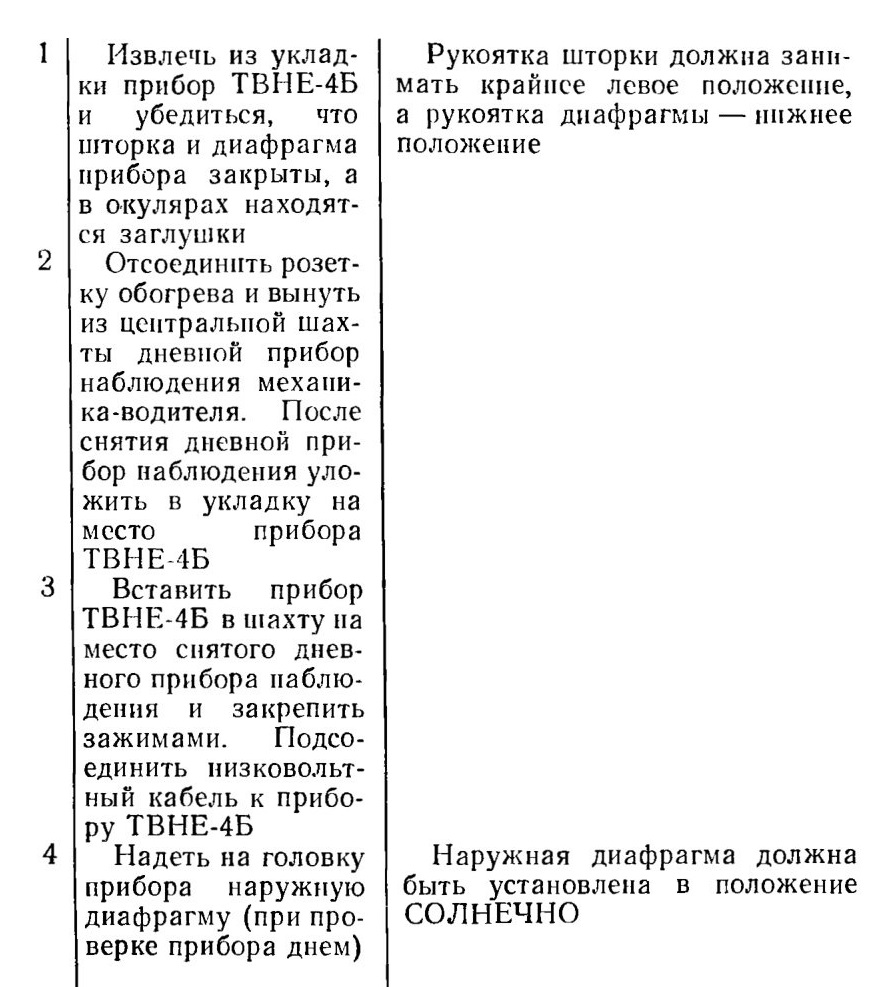

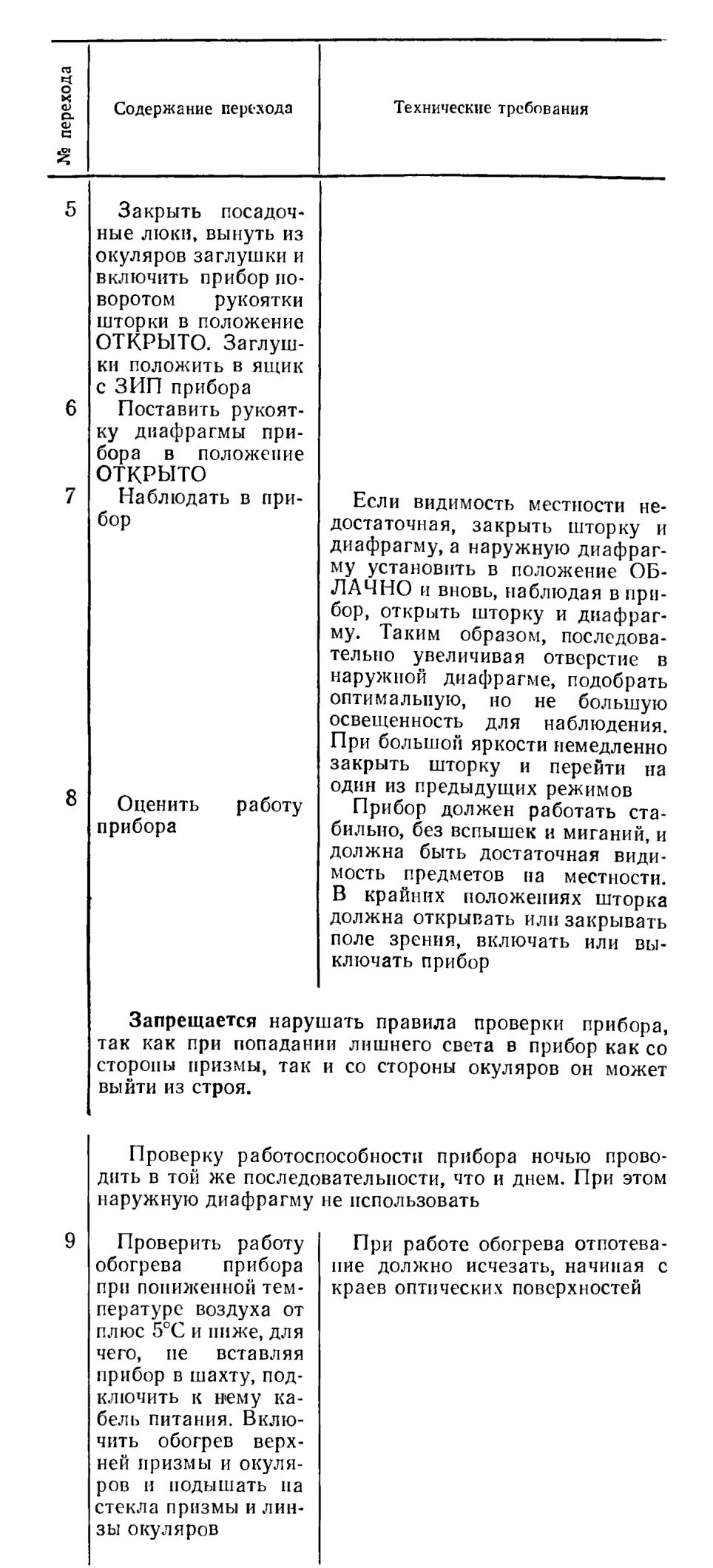

7.1.32. ПРОВЕРКА РАБОТОСПОСОБНОСТИ II ОБОГРЕВА ПРИБОРА ТВНЕ-4Б

Проверка работоспособности прибора может проводиться в любое время суток. Для проверки работоспособности прибора днем использовать наружную диафрагму, устанавливаемую на головку прибора

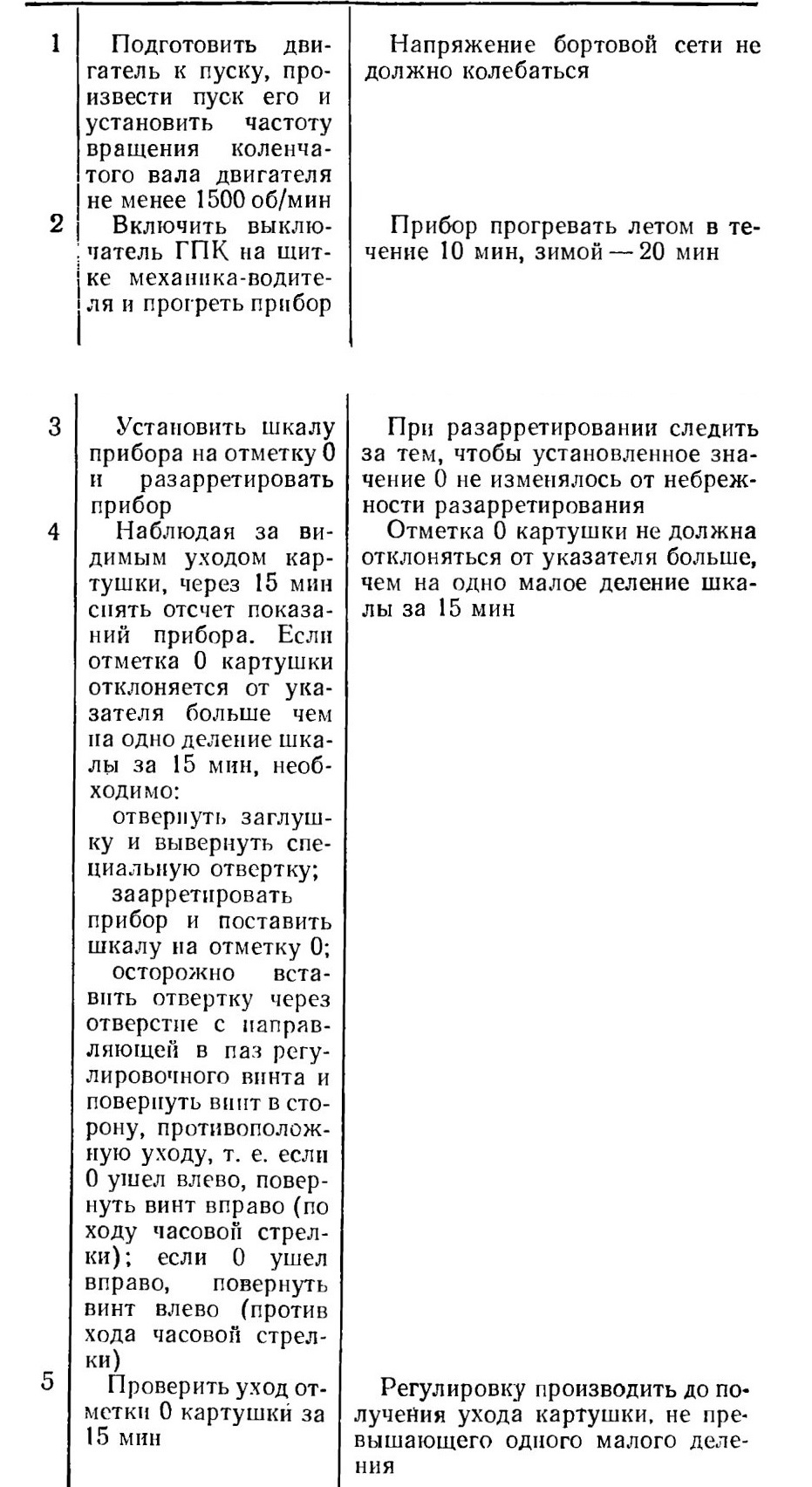

7.1.33. РЕГУЛИРОВКА ГИРОПОЛУКОМПАСА ГПК-59

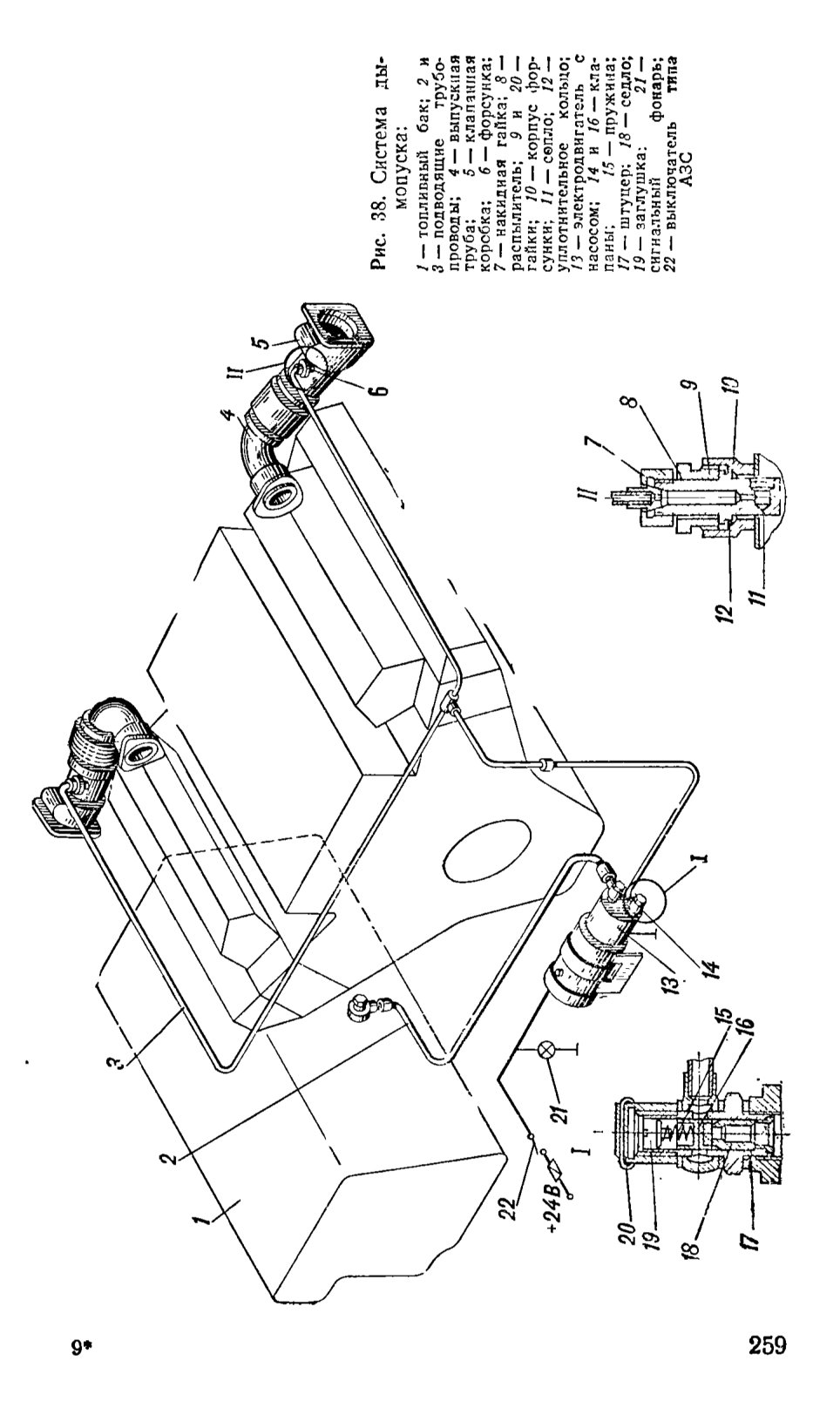

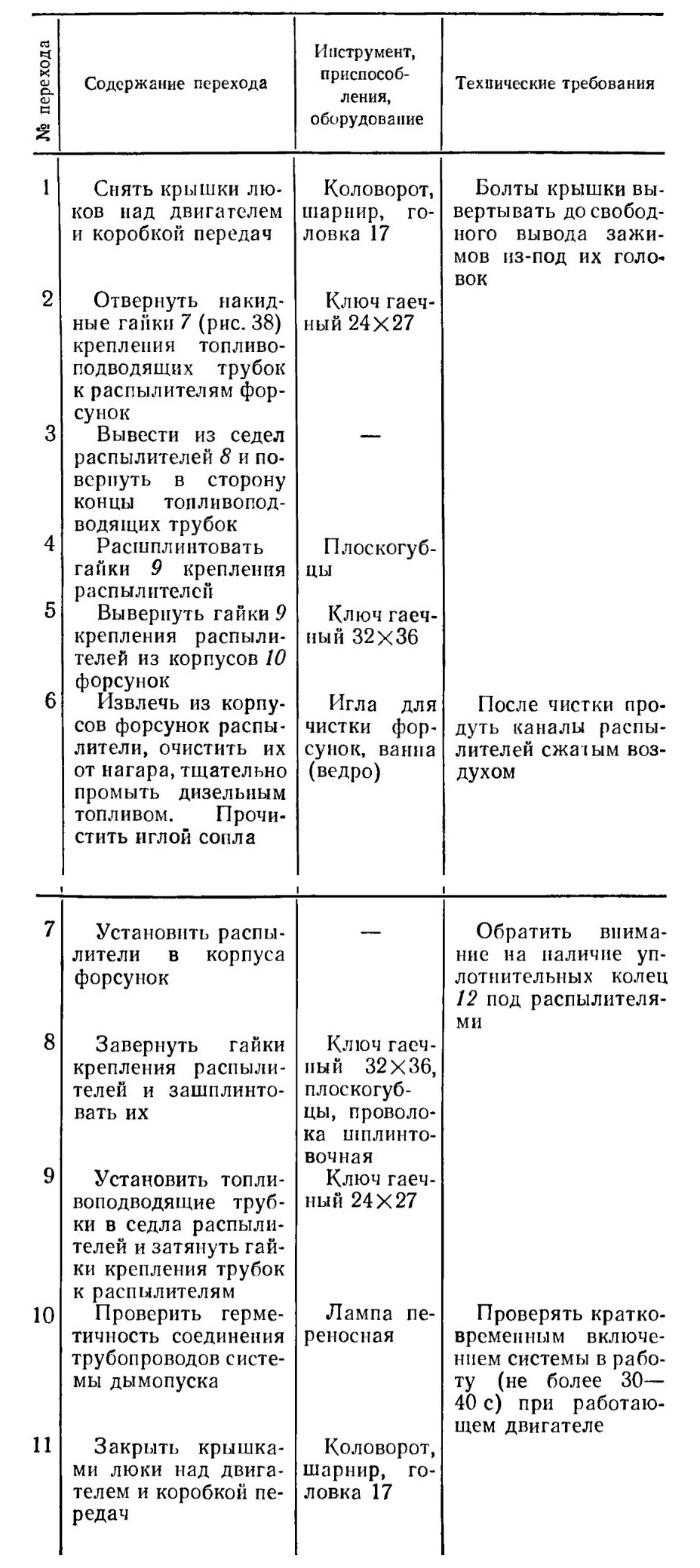

7.1.34. ОЧИСТКА ФОРСУНОК СИСТЕМЫ ДЫМОПУСКА

Инструмент, приспособления и оборудование: коловорот, шарнир к коловороту, головка 17, ключи гаечные 24x27 и 32X36, плоскогубцы, игла для чистки форсунок, лампа переносная, ванна (ведро), проволока шплинтовочная.

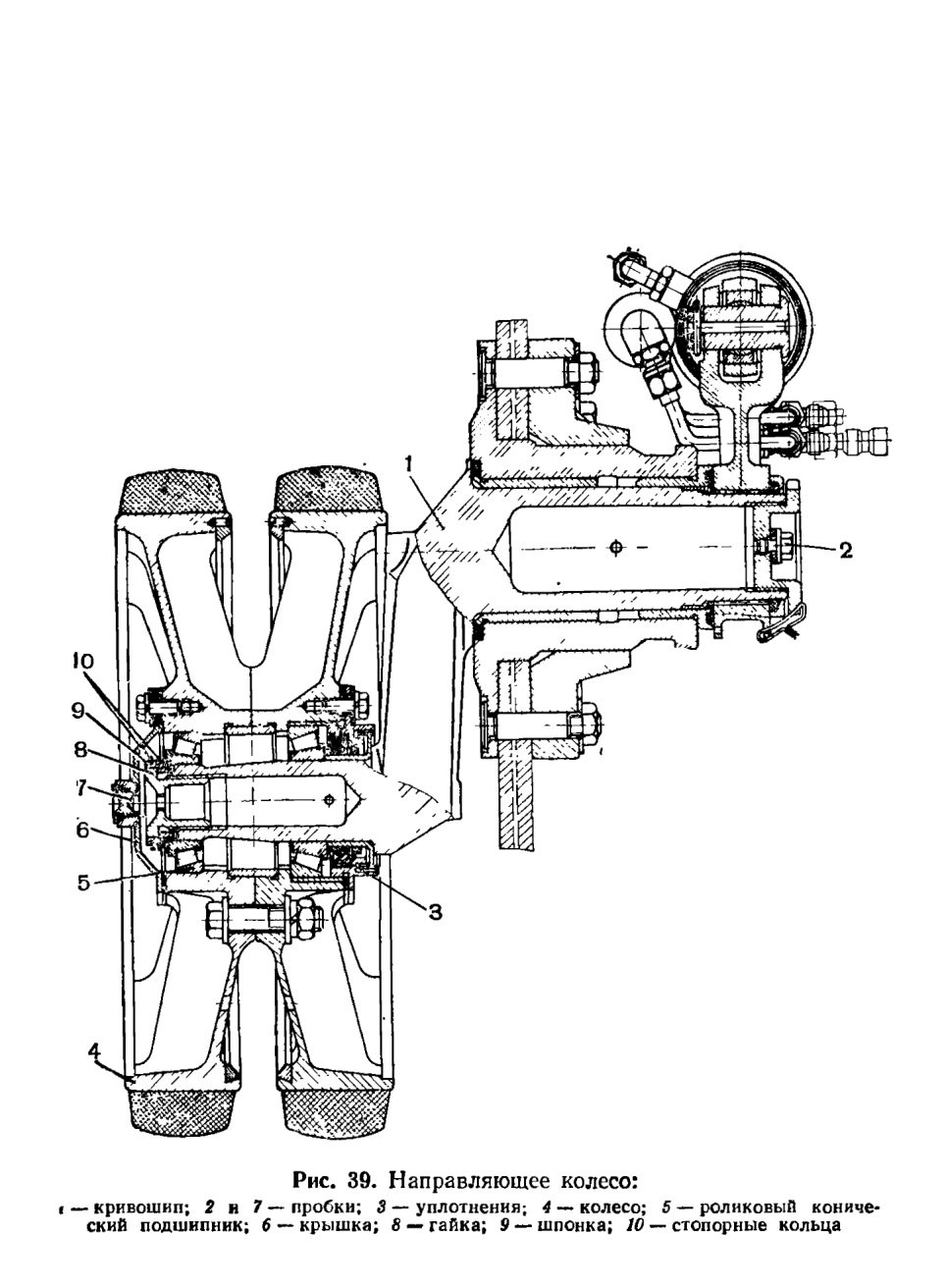

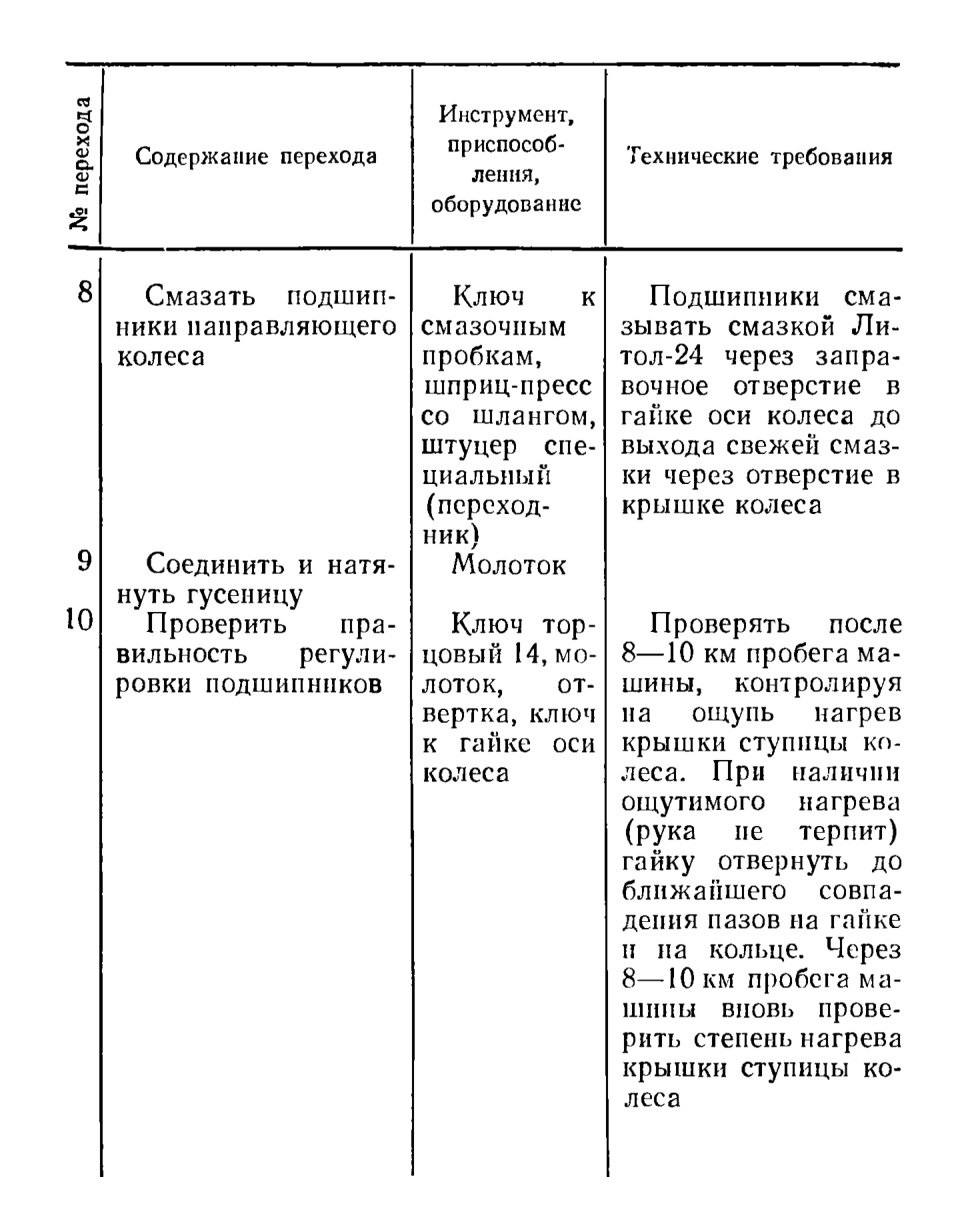

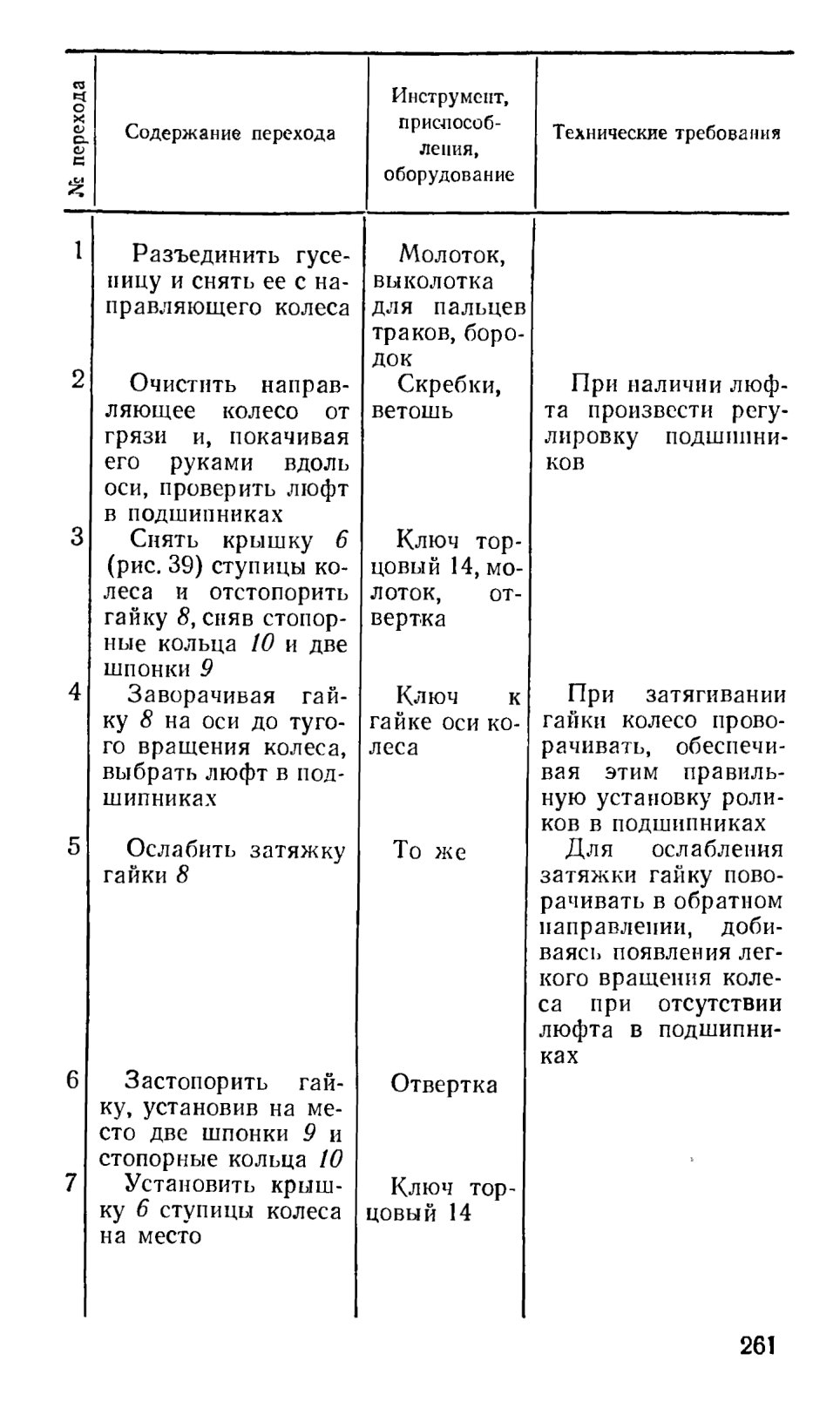

7.1.35. РЕГУЛИРОВКА КОНИЧЕСКИХ ПОДШИПНИКОВ НАПРАВЛЯЮЩИХ КОЛЕС

Инструмент, приспособления и оборудование: ключ торцовый 14, молоток, выколотка для пальцев траков, бородок, отвертка, ключ к гайке оси колеса, шприц-пресс со шлангом, штуцер специальный (переходник), скребки, ветошь, ключ к смазочным пробкам.

7.1.36. РЕГУЛИРОВКА ВЕЛИЧИНЫ ВЫХОДА ШТОКА ИЗ ЦИЛИНДРА И ХОДА ШТОКА МУЛЬТИПЛИКАТОРА ГИДРОСИСТЕМЫ ХОДОВОЙ ЧАСТИ МАШИНЫ

Инструмент, приспособления и оборудование: линейка, ключи гаечные 17X19 (два) и 8X10, шланг для подсоединения пневморессоры к линии высокого давления мультипликатора (из группового комплекта ЗИП), плоскогубцы, ветошь.

Регулировку производить при срабатывании концевого выключателя мультипликатора, при замене пневморессоры или шлангов и трубопроводов магистрали высокого давления мультипликатора, а также в том случае, когда при очередном техническом обслуживании установлено, что величина выхода штока из цилиндра или хода штока мультипликатора достигла предельных значений, допускаемых настоящей операционной картой

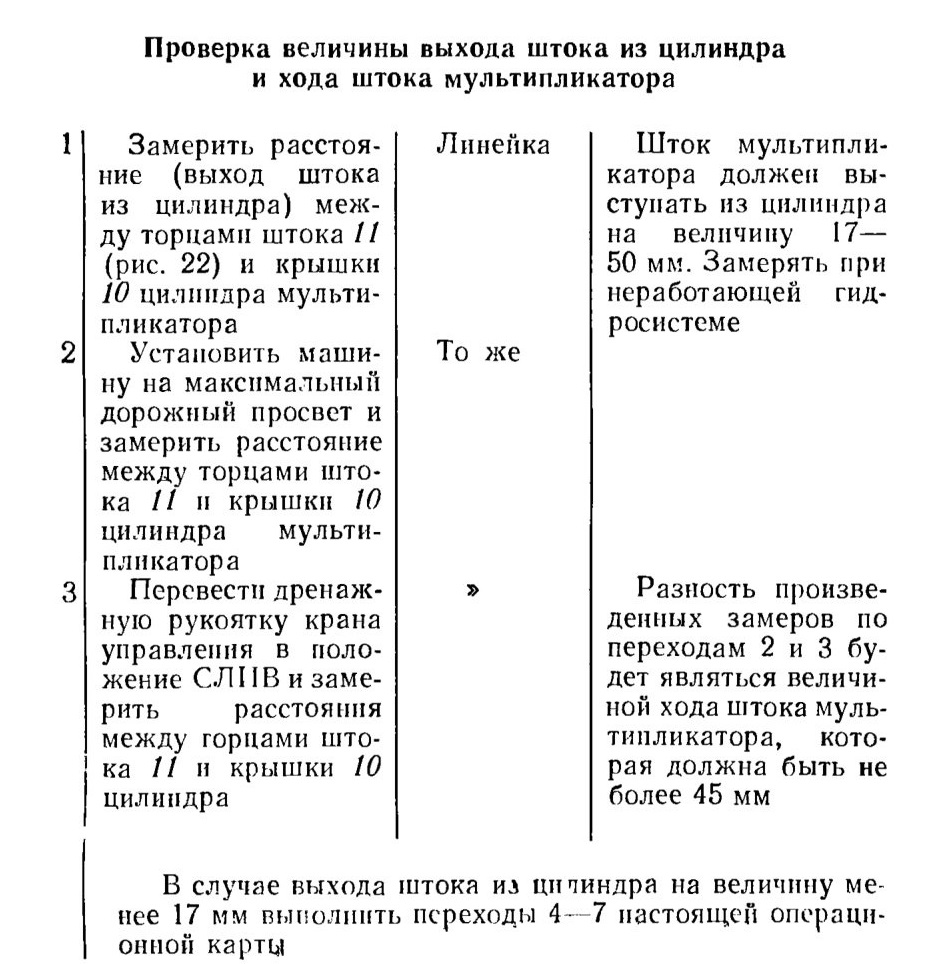

Проверка величины выхода штока из цилиндра и хода штока мультипликатора

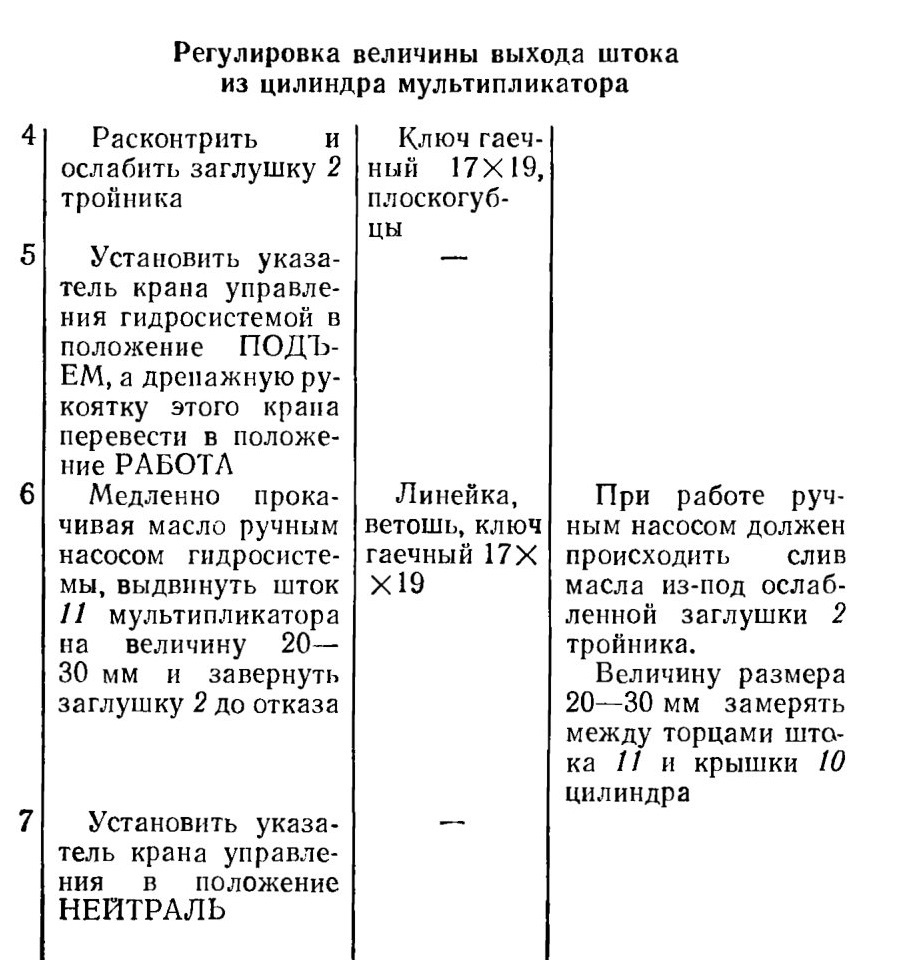

Регулировка величины выхода штока из цилиндра мультипликатора

Для установки штока мультипликатора на размер 20— 30 мм в том случае, когда величина выхода штока более 50 мм, выполнить переходы 8—14 настоящей операционной карты.

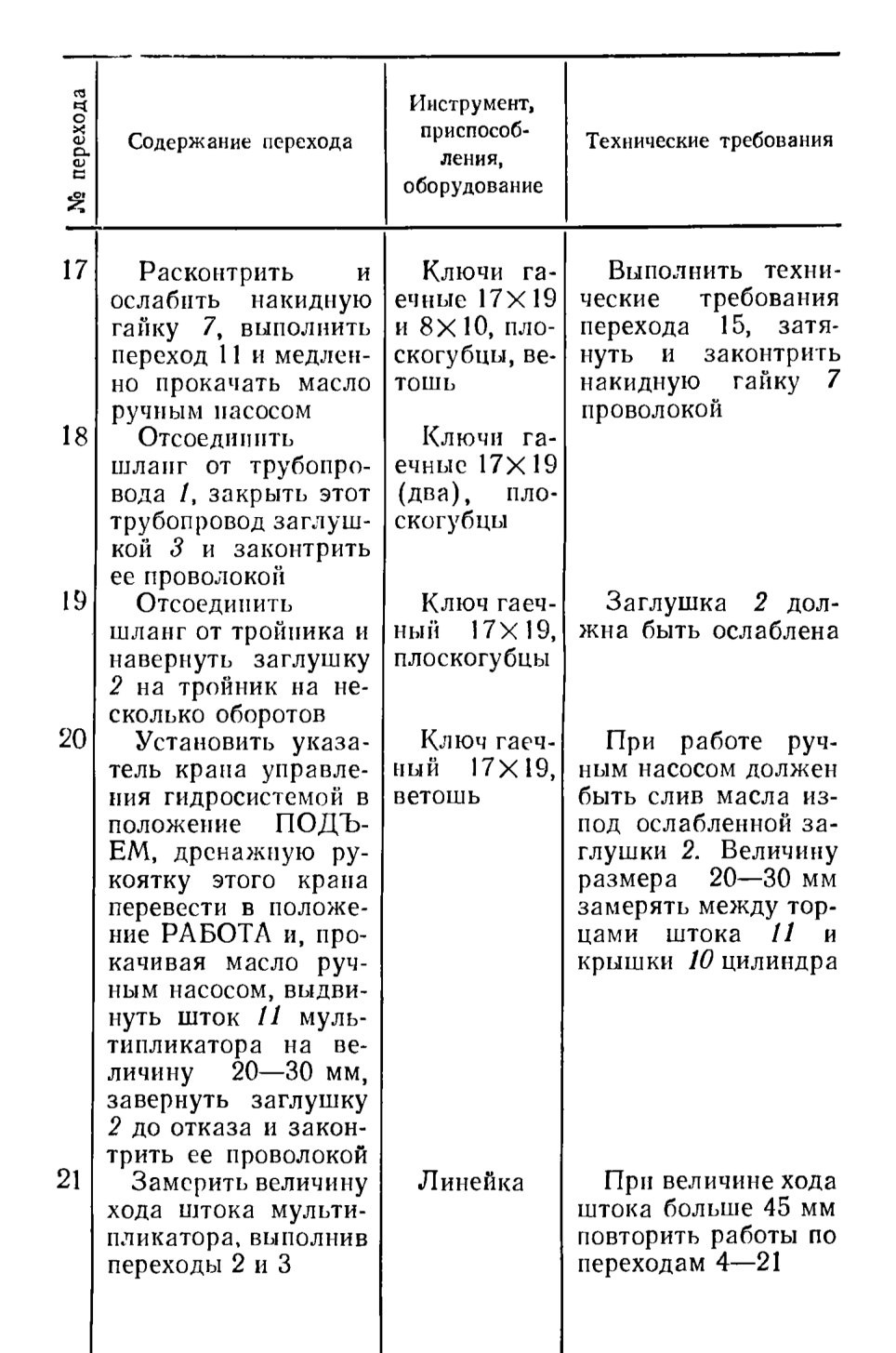

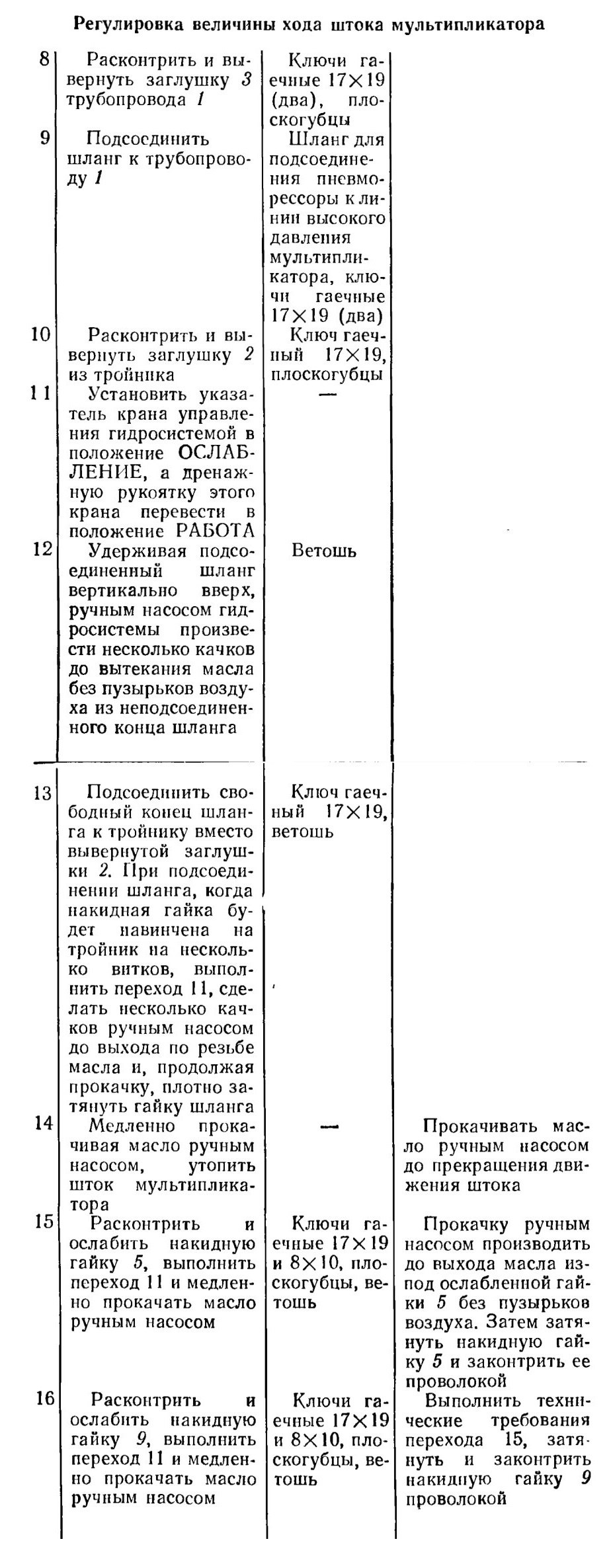

Регулировка величины хода штока мультипликатора
