Бронетранспортер БТР-Д. Инструкция по эксплуатации (1988 год) - часть 10

7.1.23. РЕГУЛИРОВКА ПРИВОДА ВКЛЮЧЕНИЯ ВОДОМЕТОВ

Инструмент, приспособления и оборудование: коловорот, шарнир к коловороту, головка 17, ключ гаечный 19x22, лампа переносная, ломик, плоскогубцы, отвертка.

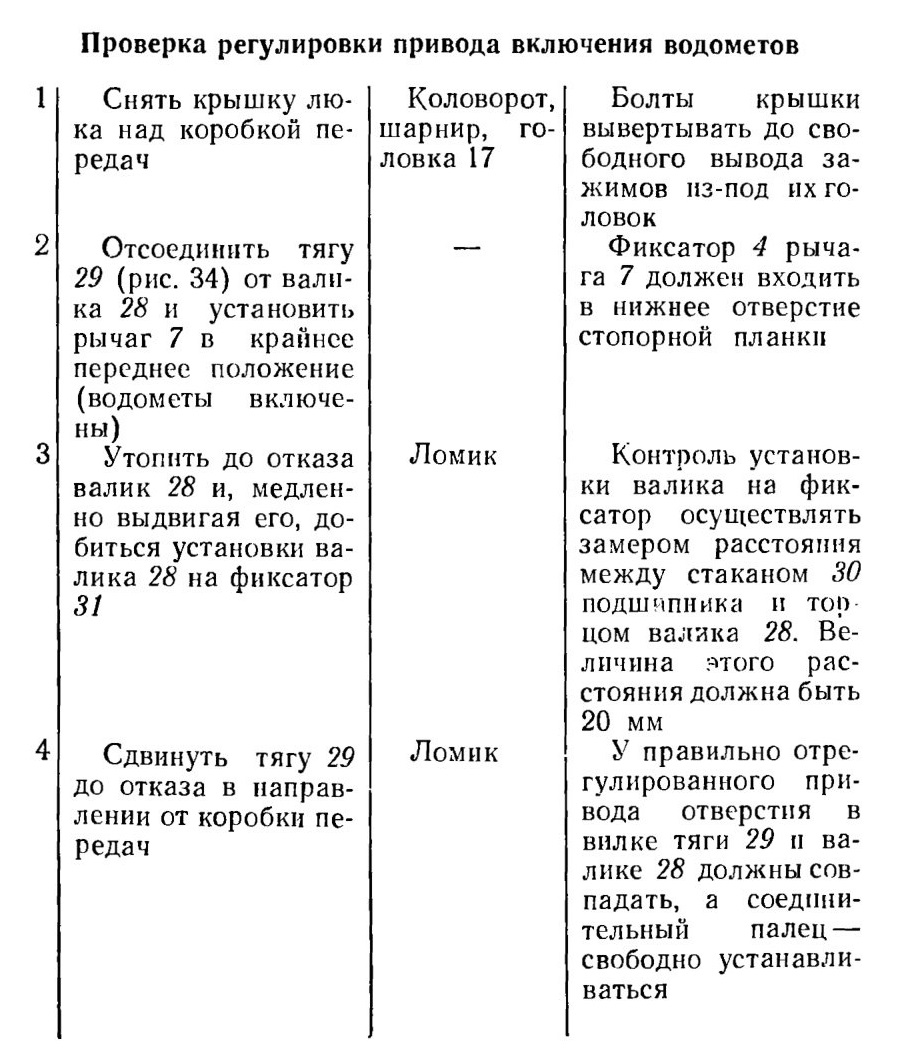

Проверка регулировки привода включения водометов

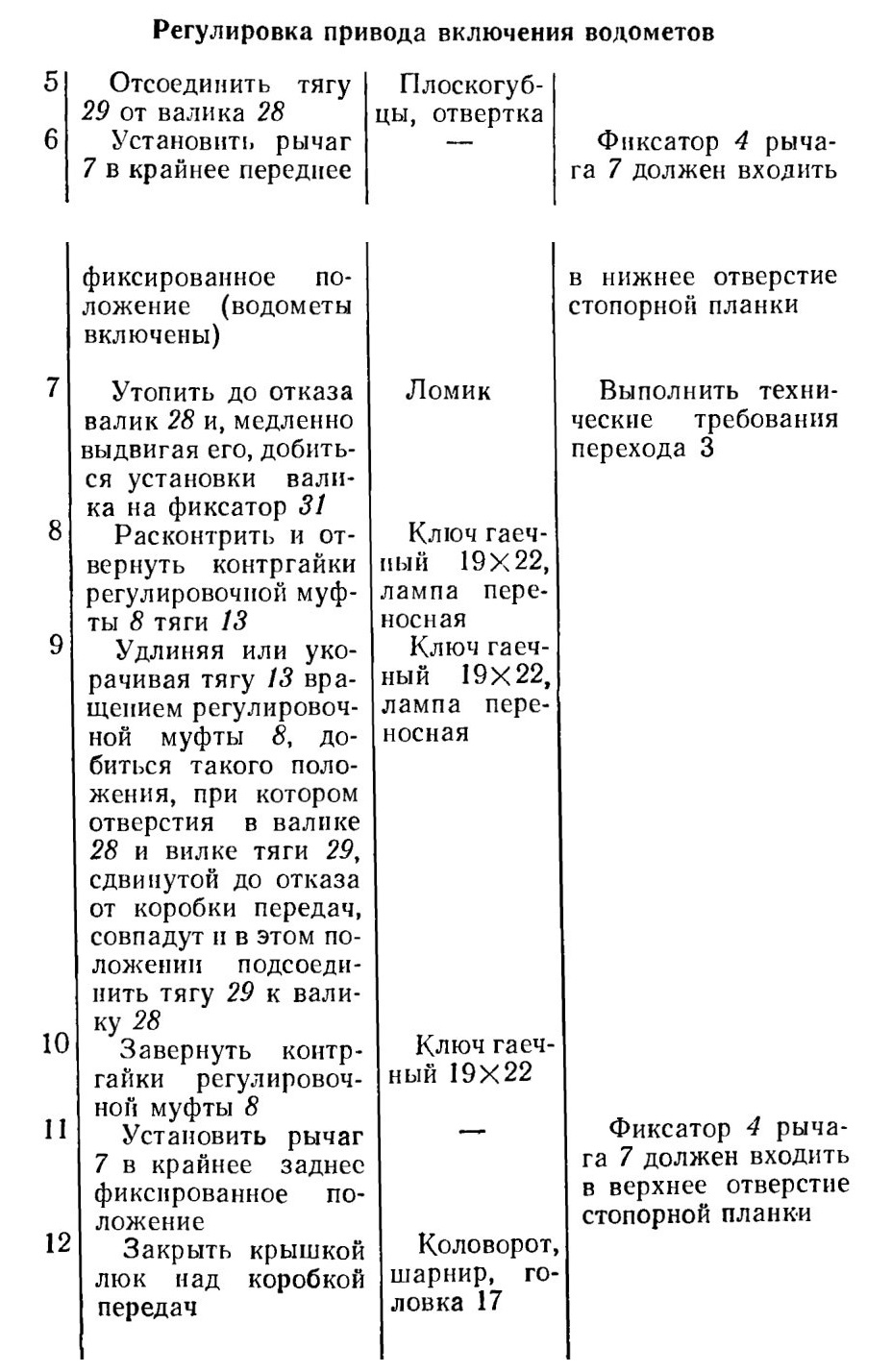

Регулировка привода включения водометов

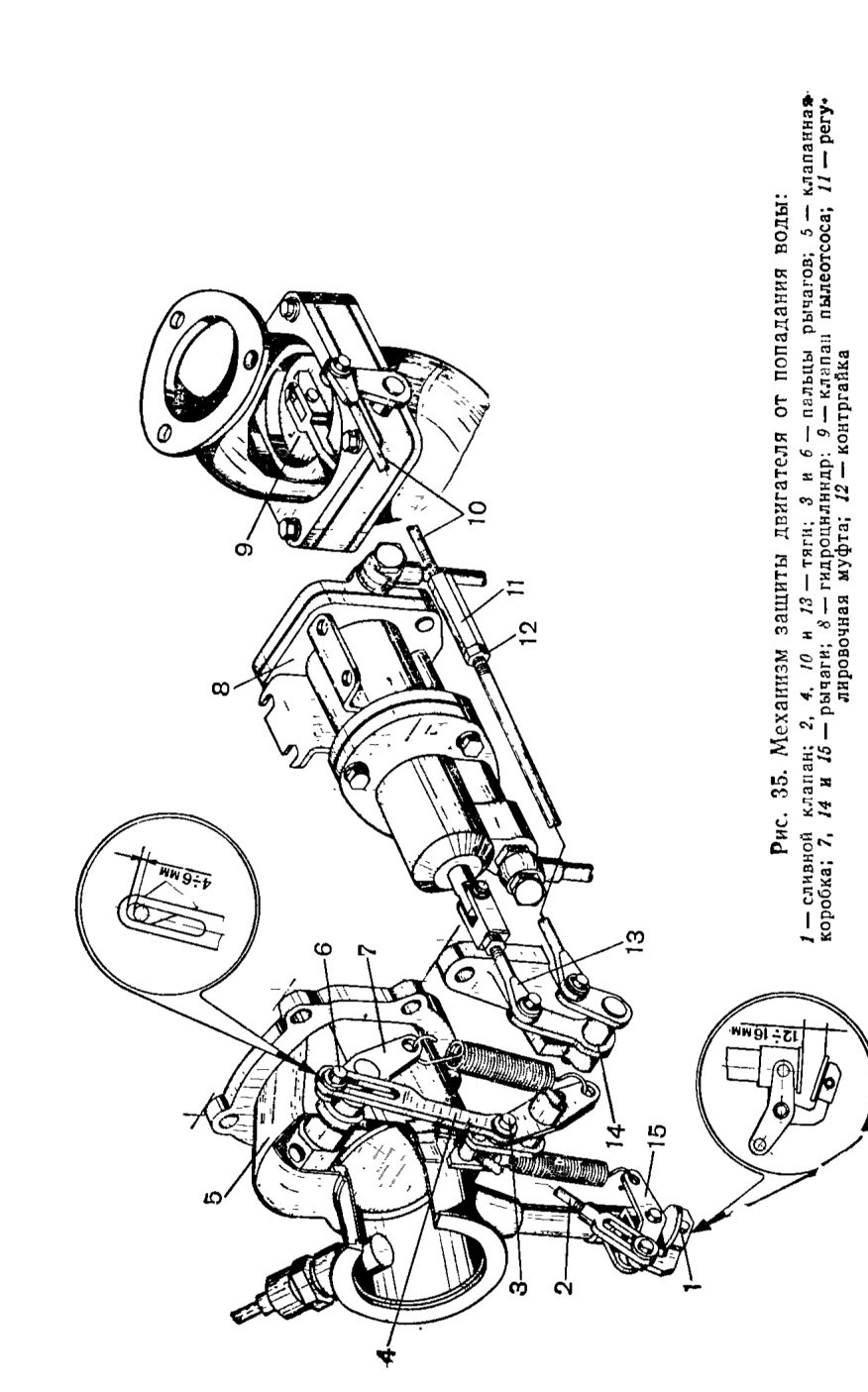

7.1.24. РЕГУЛИРОВКА МЕХАНИЗМА ЗАЩИТЫ ДВИГАТЕЛЯ

Инструмент, приспособления и оборудование: коловорот, шарнир к коловороту, головка 17, ключ гаечный 14x17, плоскогубцы, отвертка, линейка.

Регулировку и проверку производить при неработающем двигателе

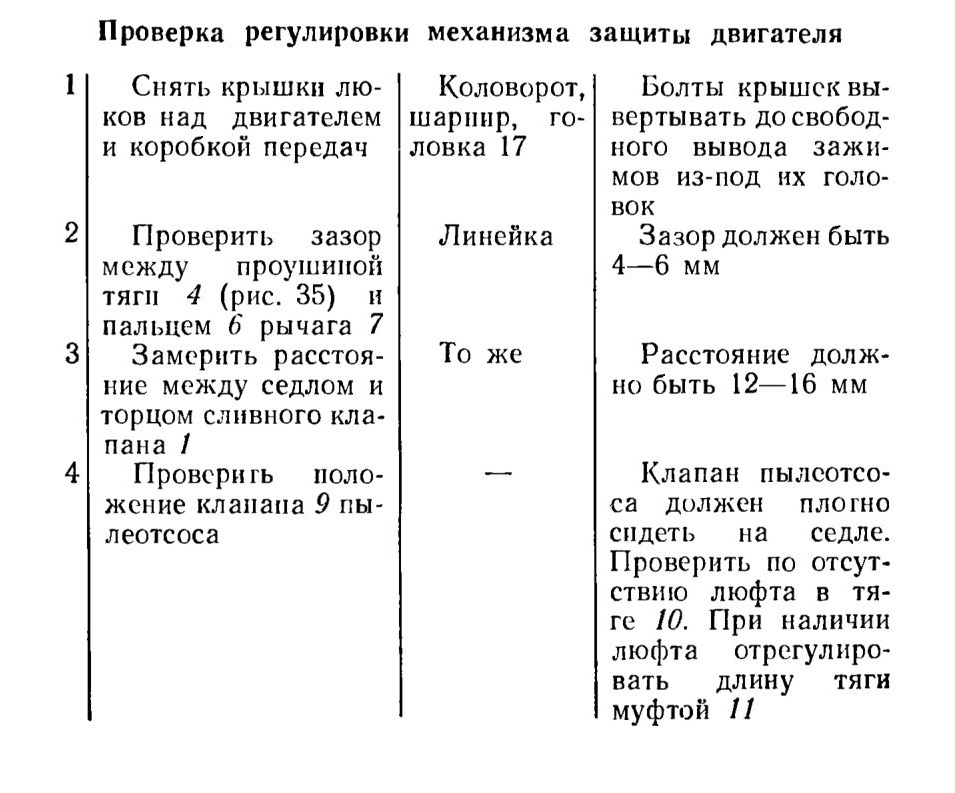

Проверка регулировки механизма защиты двигателя

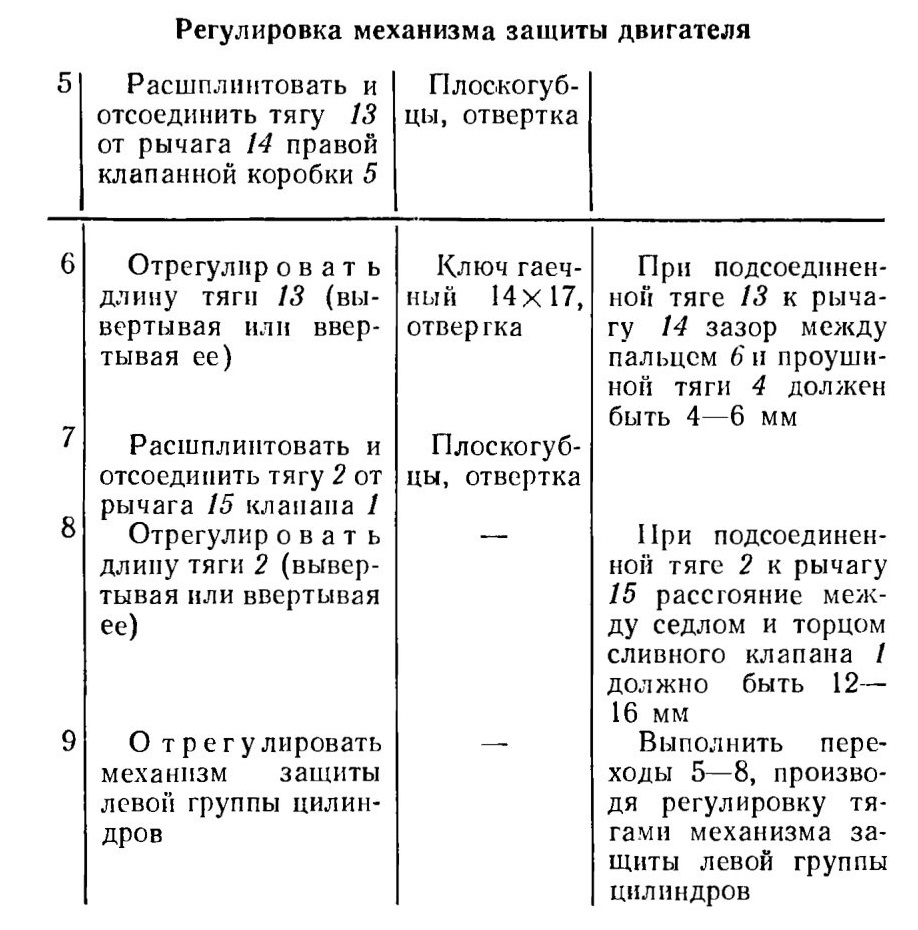

Регулировка механизма защиты двигателя

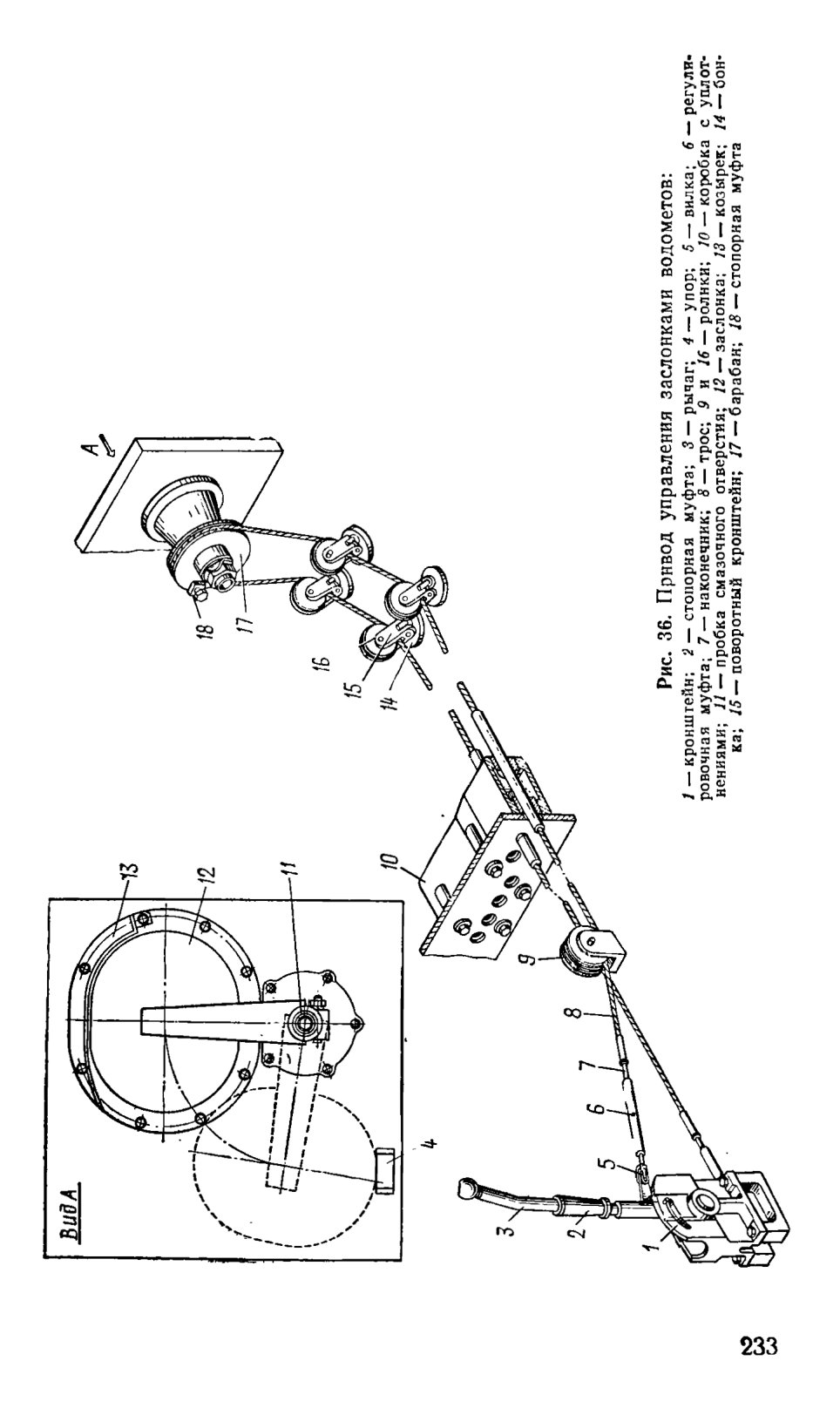

7.1.25. РЕГУЛИРОВКА ПРИВОДА УПРАВЛЕНИЯ ЗАСЛОНКАМИ ВОДОМЕТОВ

Инструмент и приспособления: плоскогубцы, вороток.

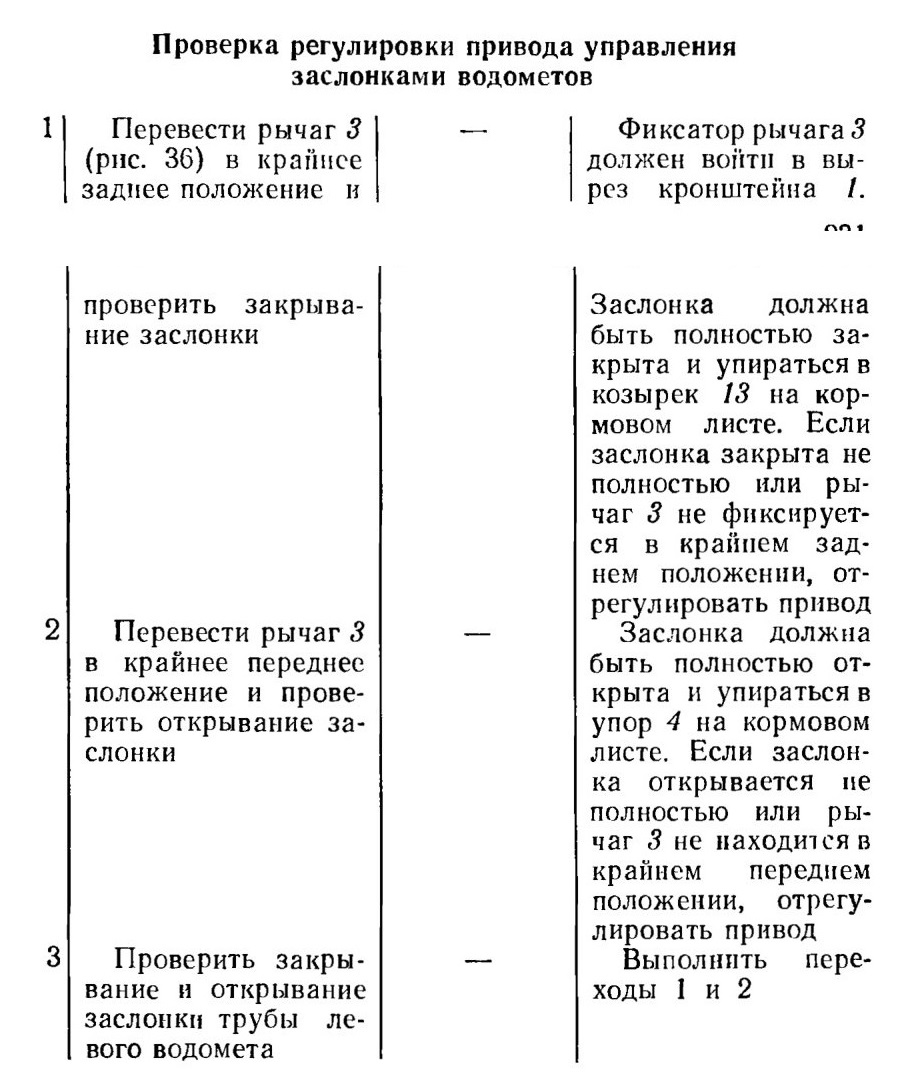

Проверка регулировки привода управления заслонками водометов

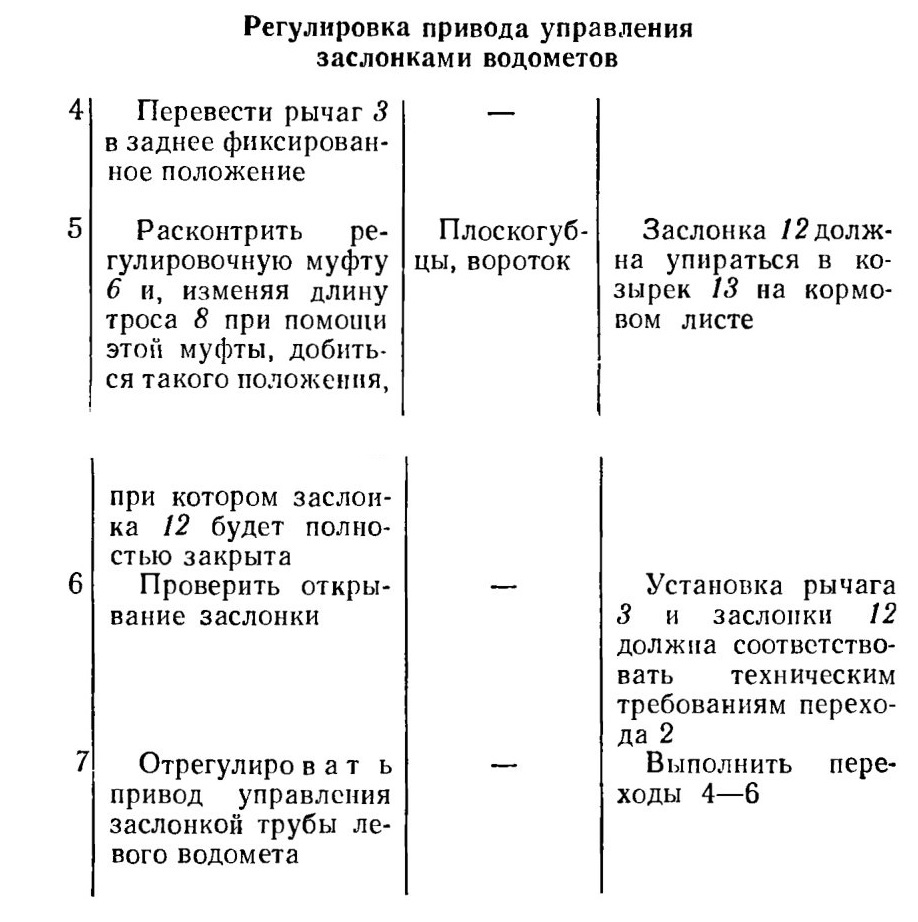

Регулировка привода управления заслонками водомётов

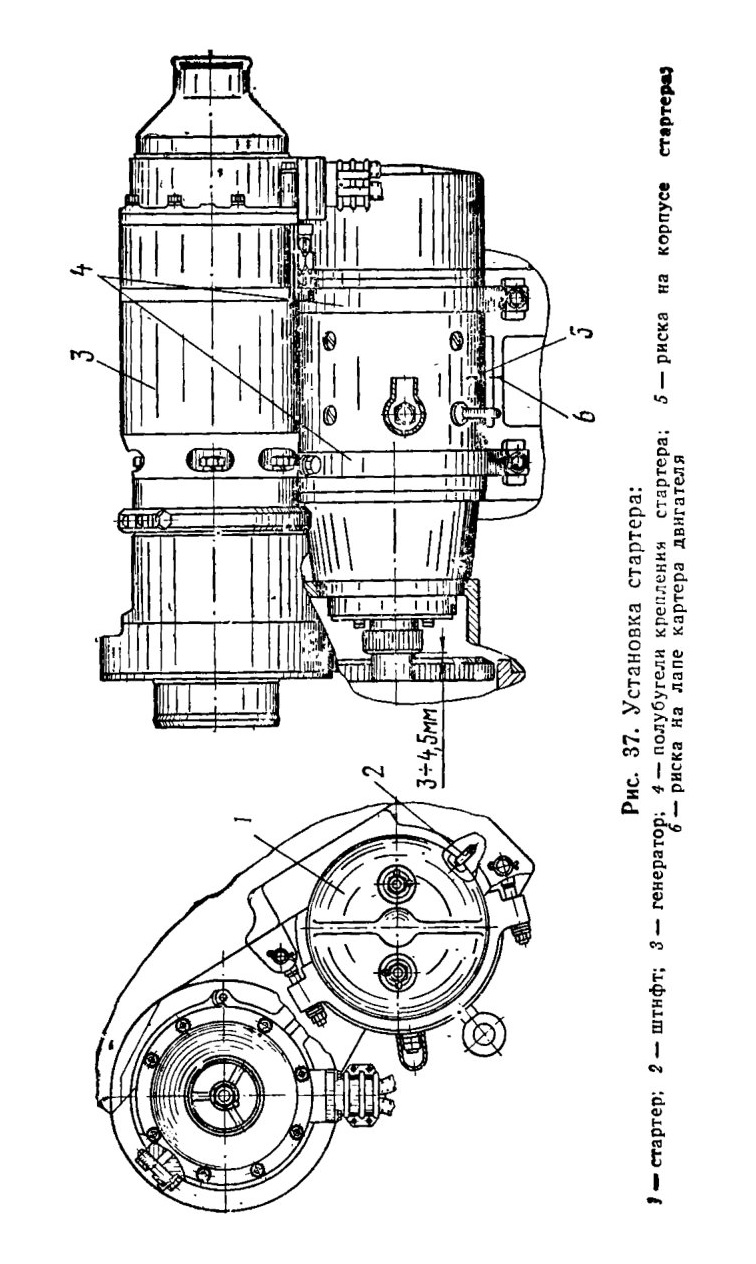

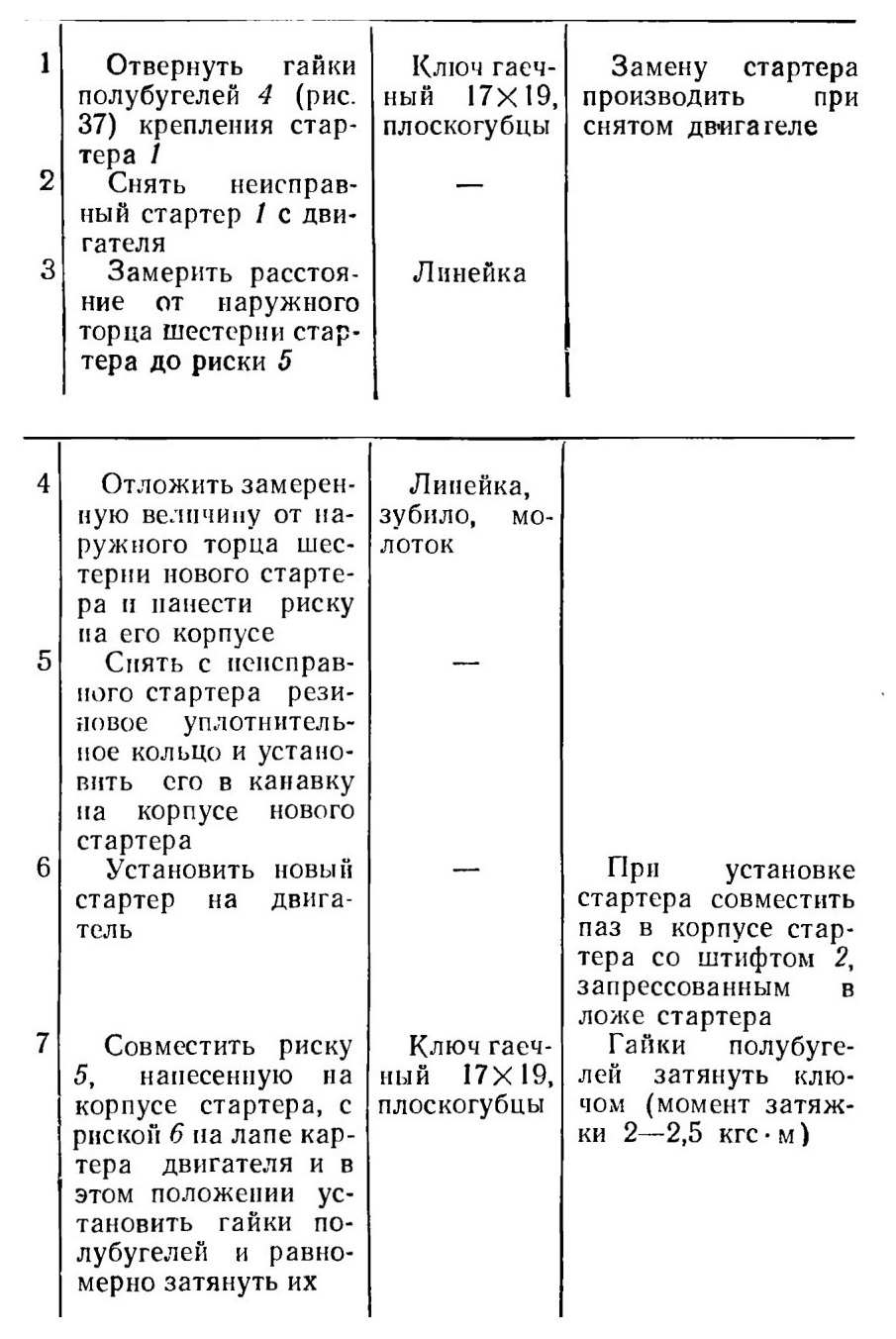

7.1.26. ВЫСТАВКА ЗАЗОРА МЕЖДУ ТОРЦАМИ ШЕСТЕРНИ СТАРТЕРА И ВЕНЦА МАХОВИКА ПРИ ЗАМЕНЕ СТАРТЕРА
Инструмент и приспособления: ключ гаечный 17x19, плоскогубцы, зубило, молоток, линейка.
