Бронетранспортер БТР-Д. Инструкция по эксплуатации (1988 год) - часть 8

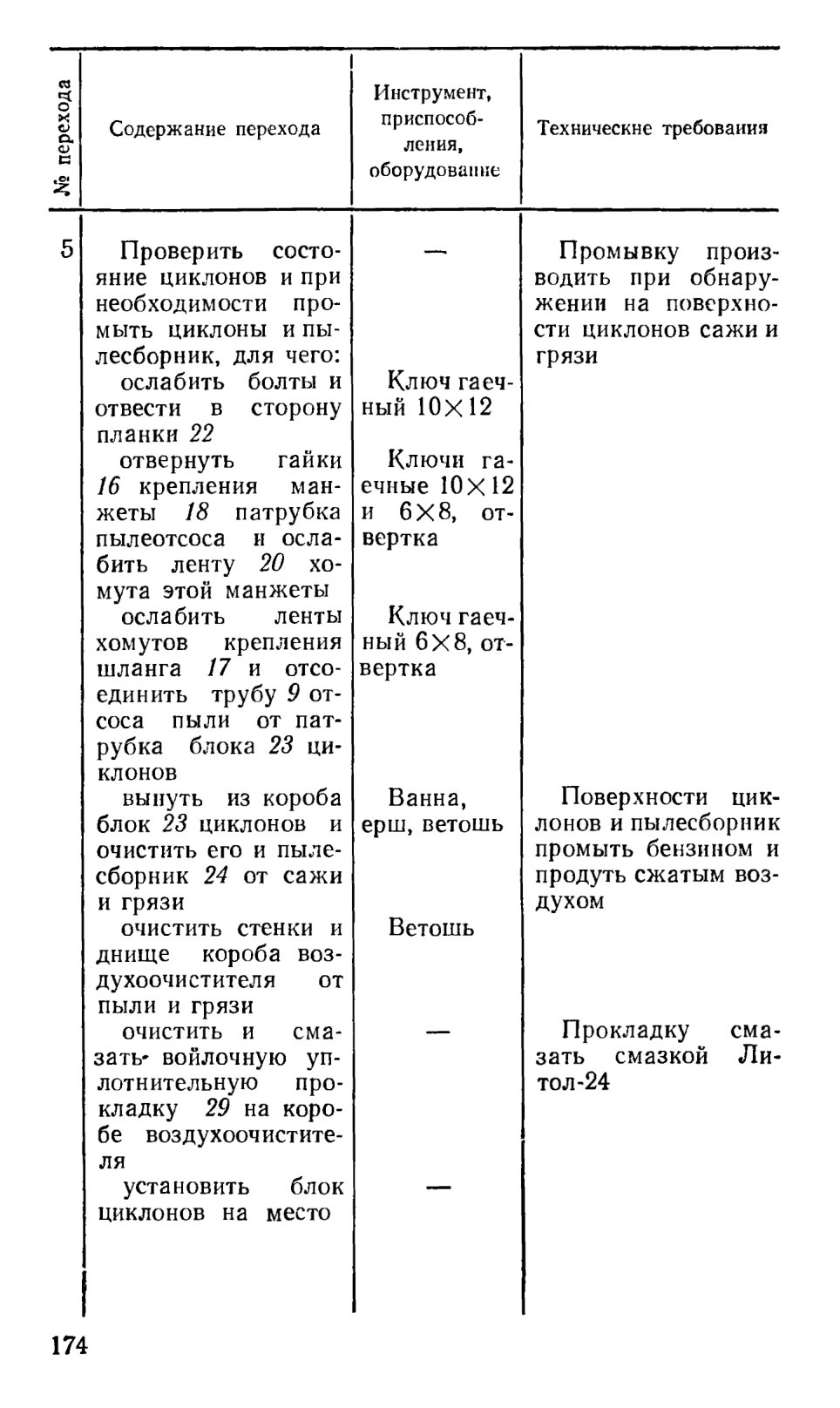

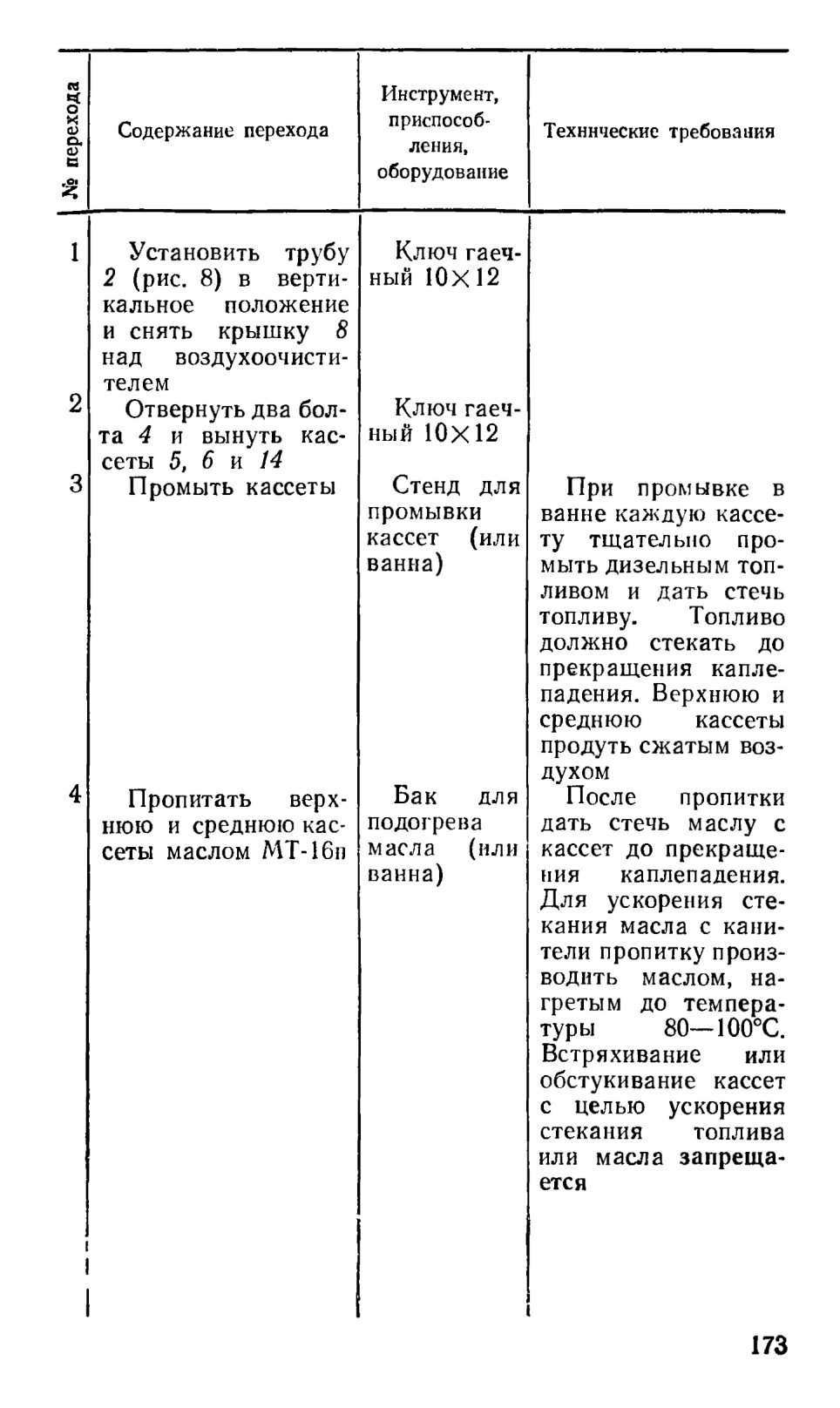

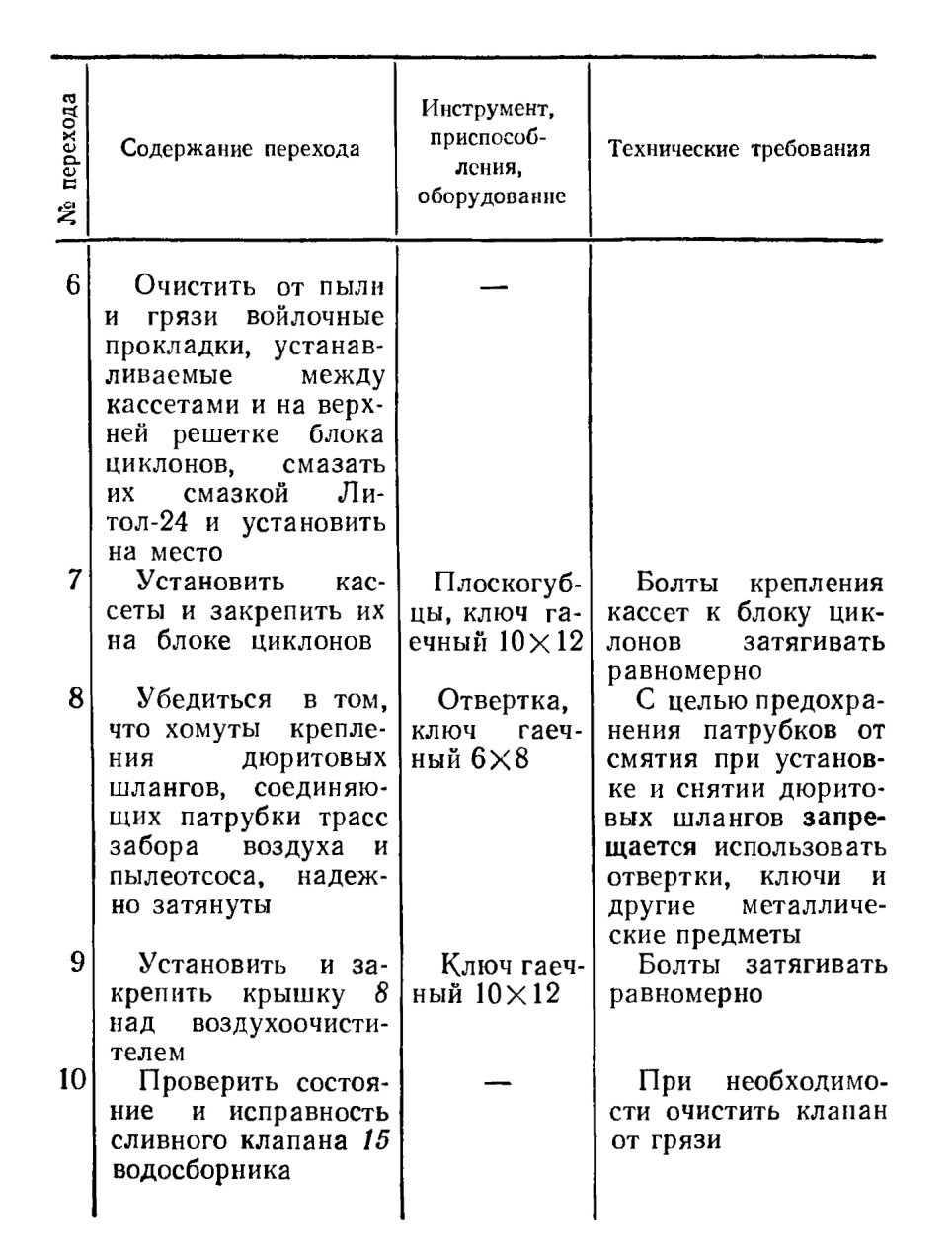

7.1.11. ПРОМЫВКА ВОЗДУХООЧИСТИТЕЛЯ

Инструмент, приспособления и оборудование: ключи плоские 10x12 и 6X8, плоскогубцы, отвертка, стенд для промывки кассет (или ванна), бак для подогрева масла (или ванна), ерш, отвертка, ветошь.

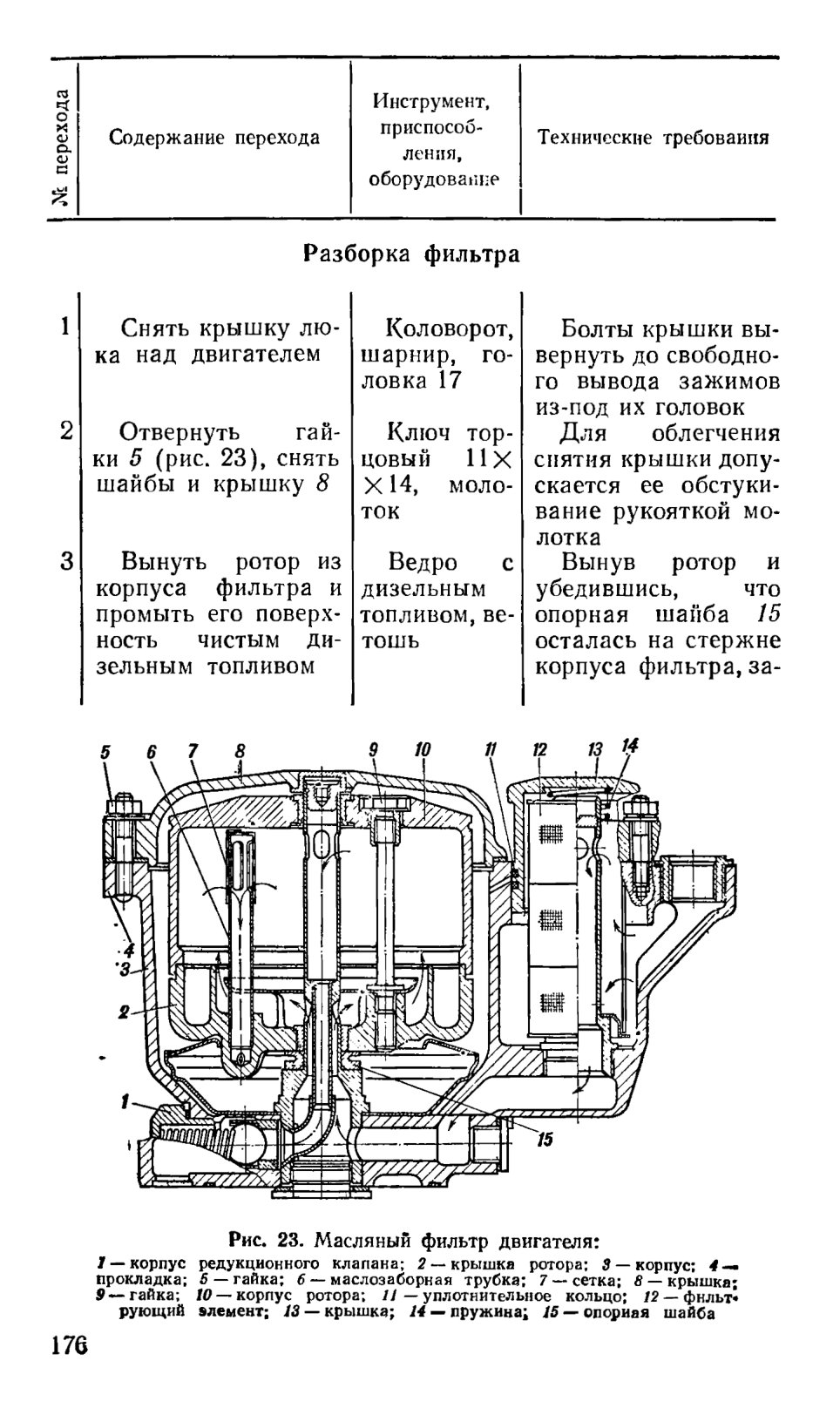

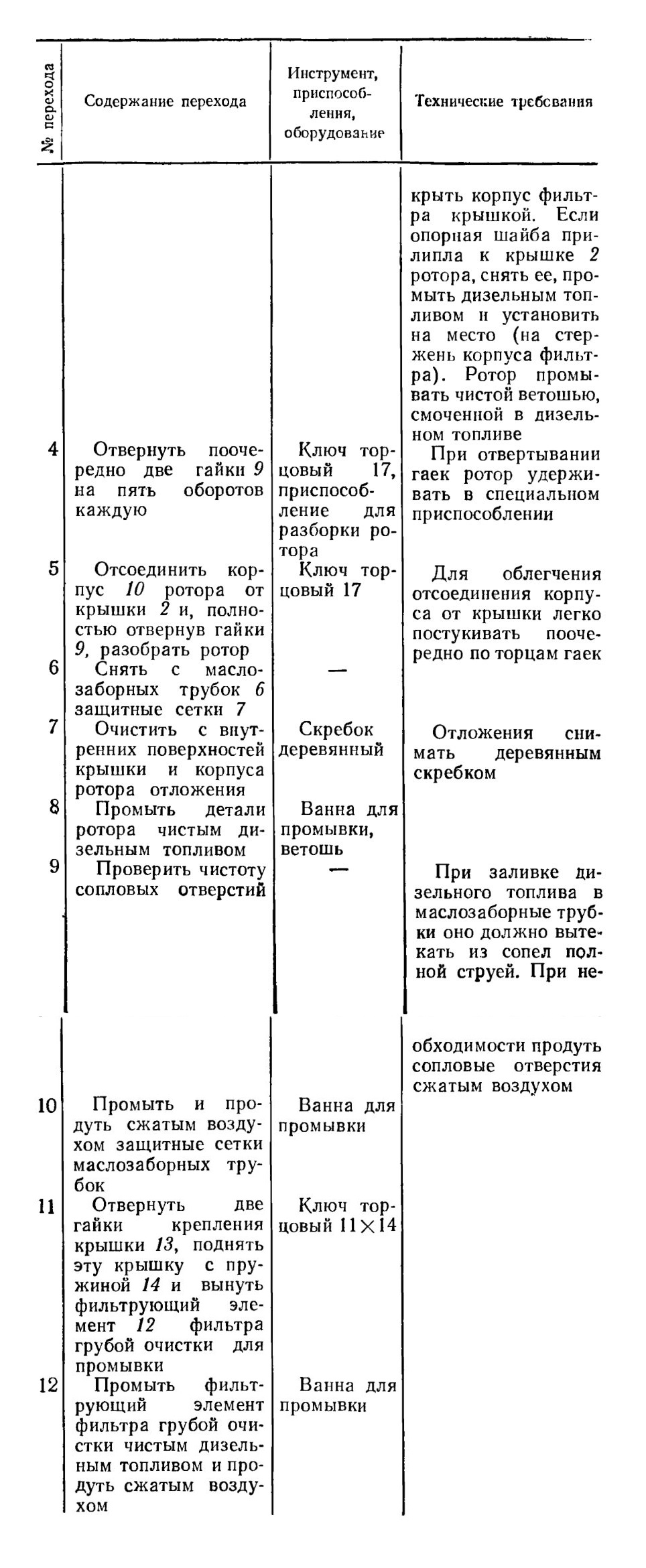

7.1.12. ПРОМЫВКА МАСЛЯНОГО ФИЛЬТРА ДВИГАТЕЛЯ

Инструмент, приспособления и оборудование: коловорот, шарнир к коловороту, головка 17, ключи торцовые 11x14 и 17, молоток, приспособление для разборки ротора, ванна для промывки, ведро, скребок деревянный, ветошь, дизельное топливо.

Разборка фильтра

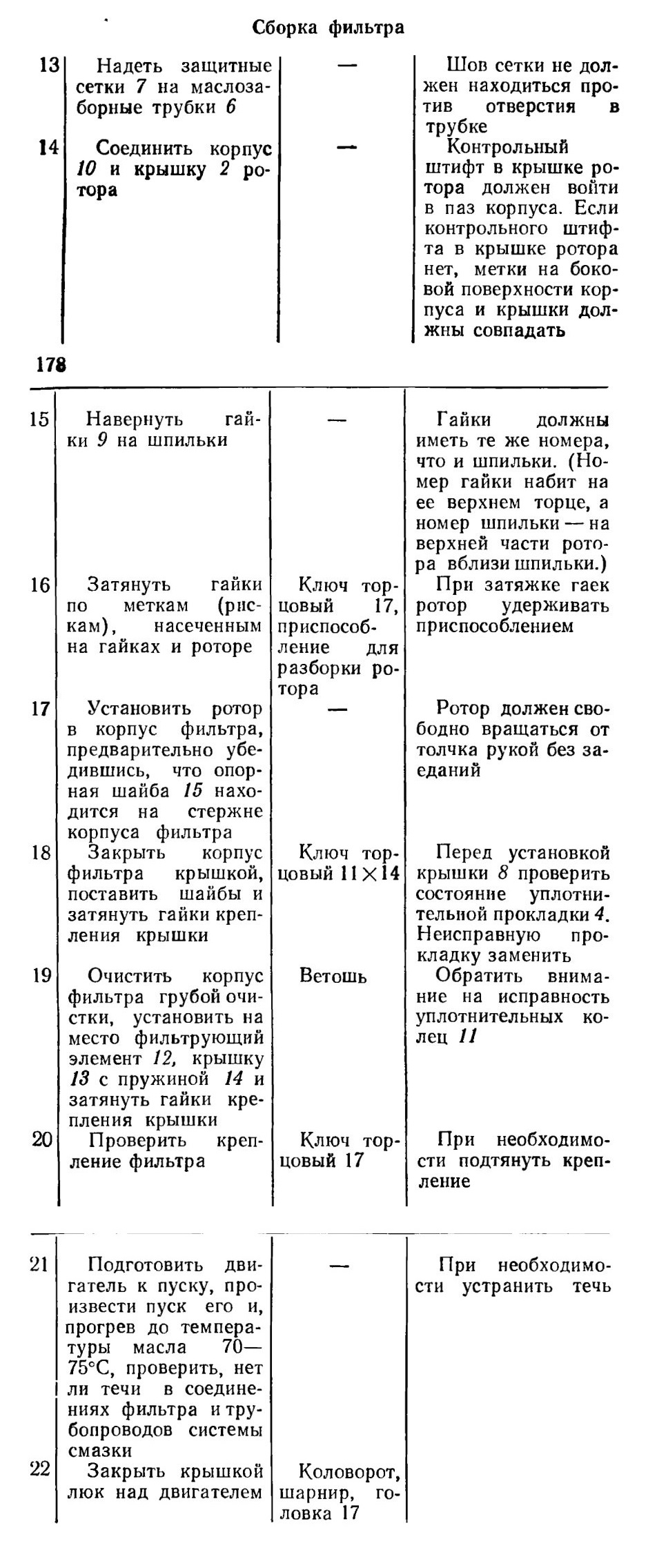

Сборка фильтра

7.1.13. ПРОМЫВКА ТОПЛИВНОГО ФИЛЬТРА ГРУБОЙ ОЧИСТКИ

Инструмент, приспособления и оборудование: ключ гаечный 14X17, лампа переносная, ванна для промывки, ведро, ветошь.

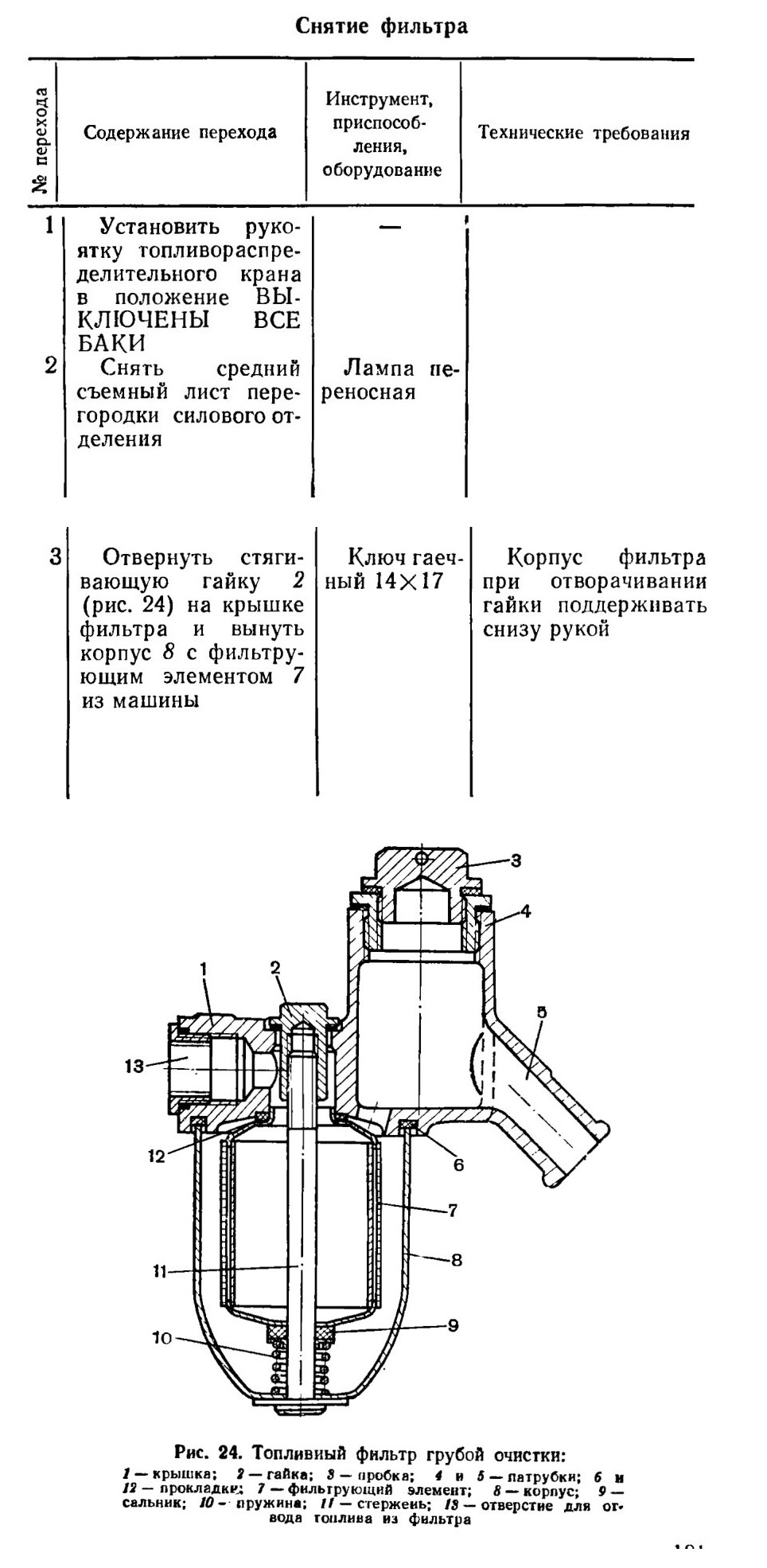

Снятие фильтра

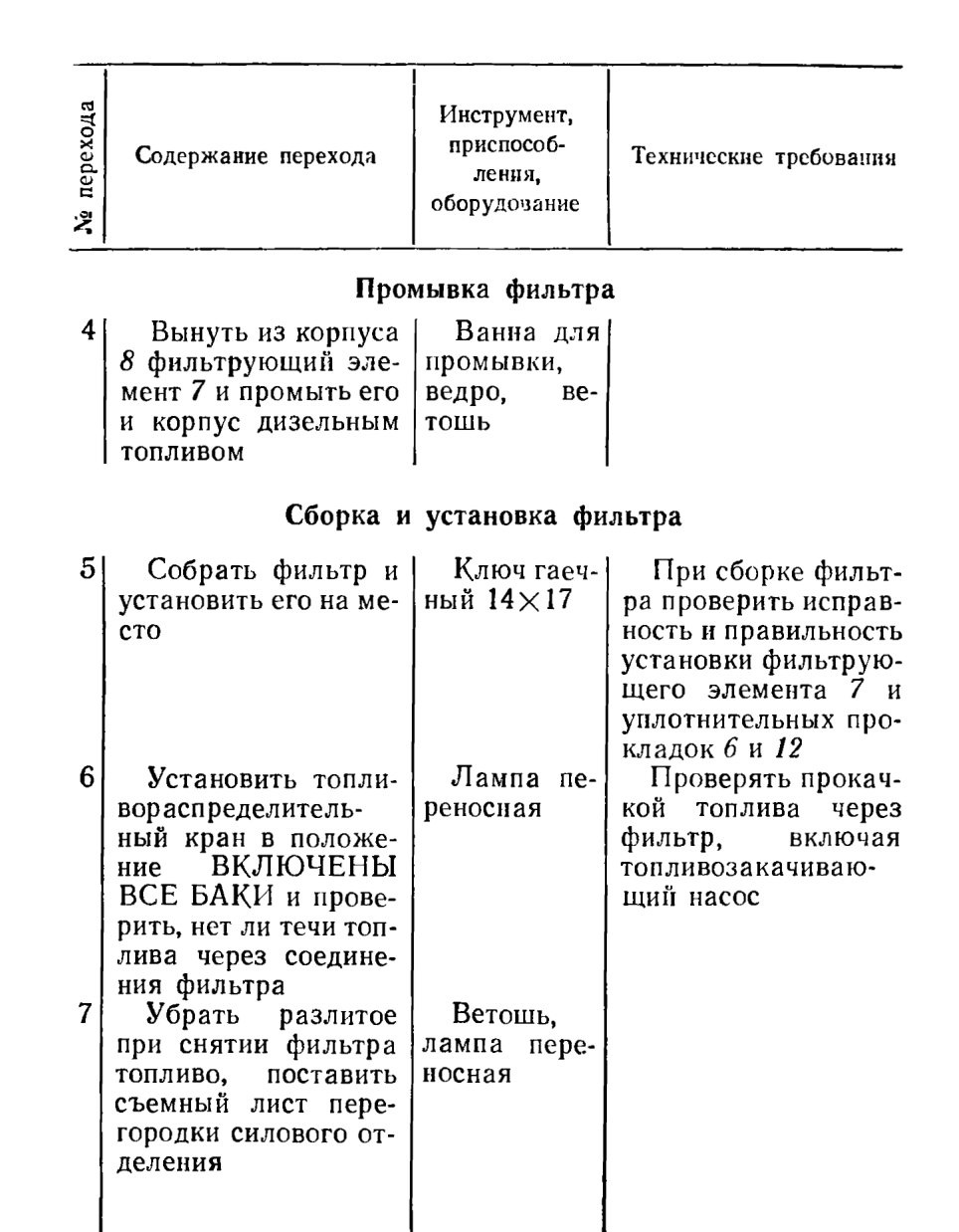

Промывка фильтра

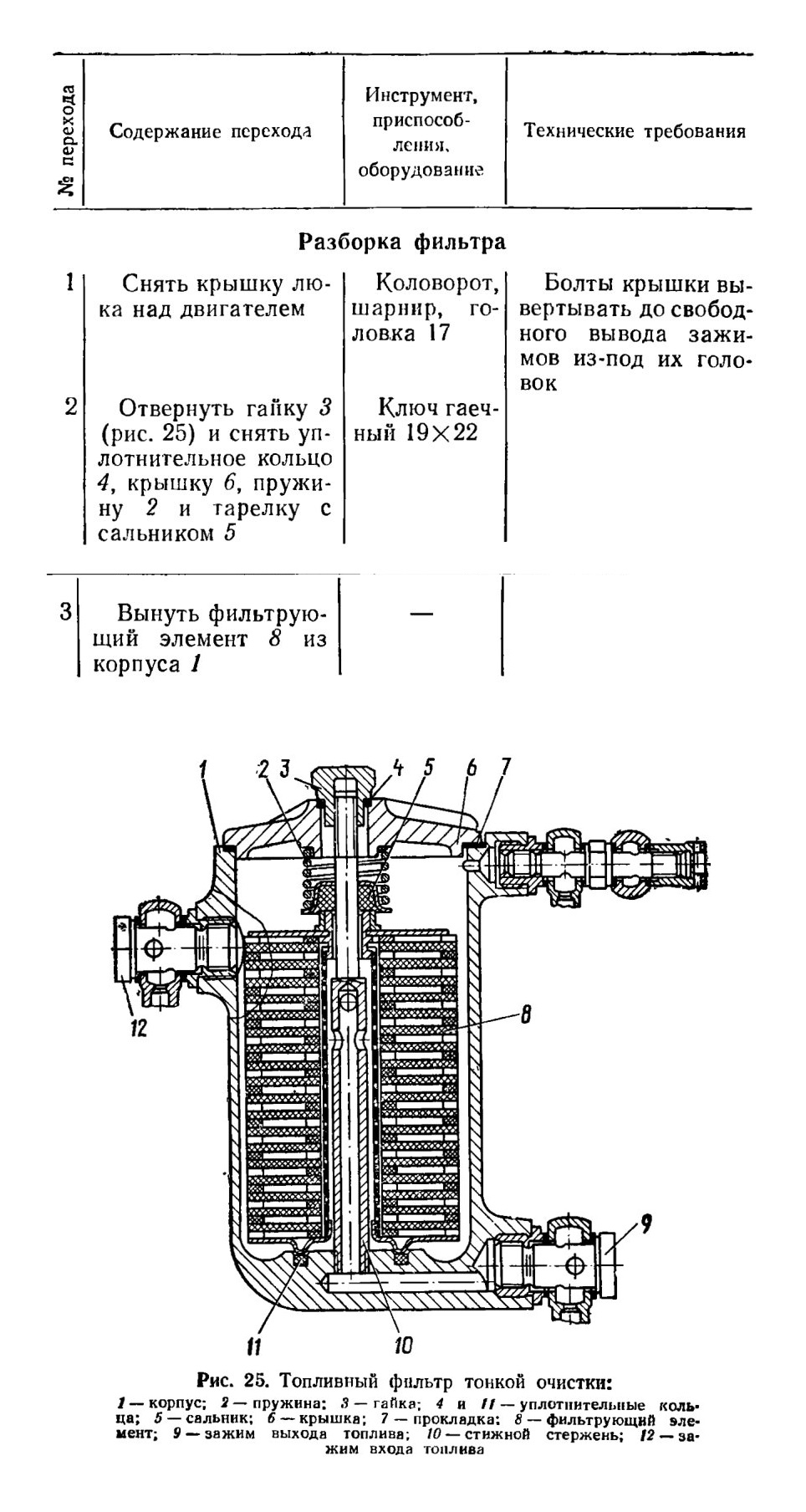

7.1.14. ПРОМЫВКА ТОПЛИВНОГО ФИЛЬТРА ТОНКОЙ ОЧИСТКИ

Инструмент, приспособления и оборудование: коловорот, шарнир к коловороту, головка 17, ключ гаечный 19X22, шприц для жидкости, ванна для промывки деталей, салфетка.

Разборка фильтра

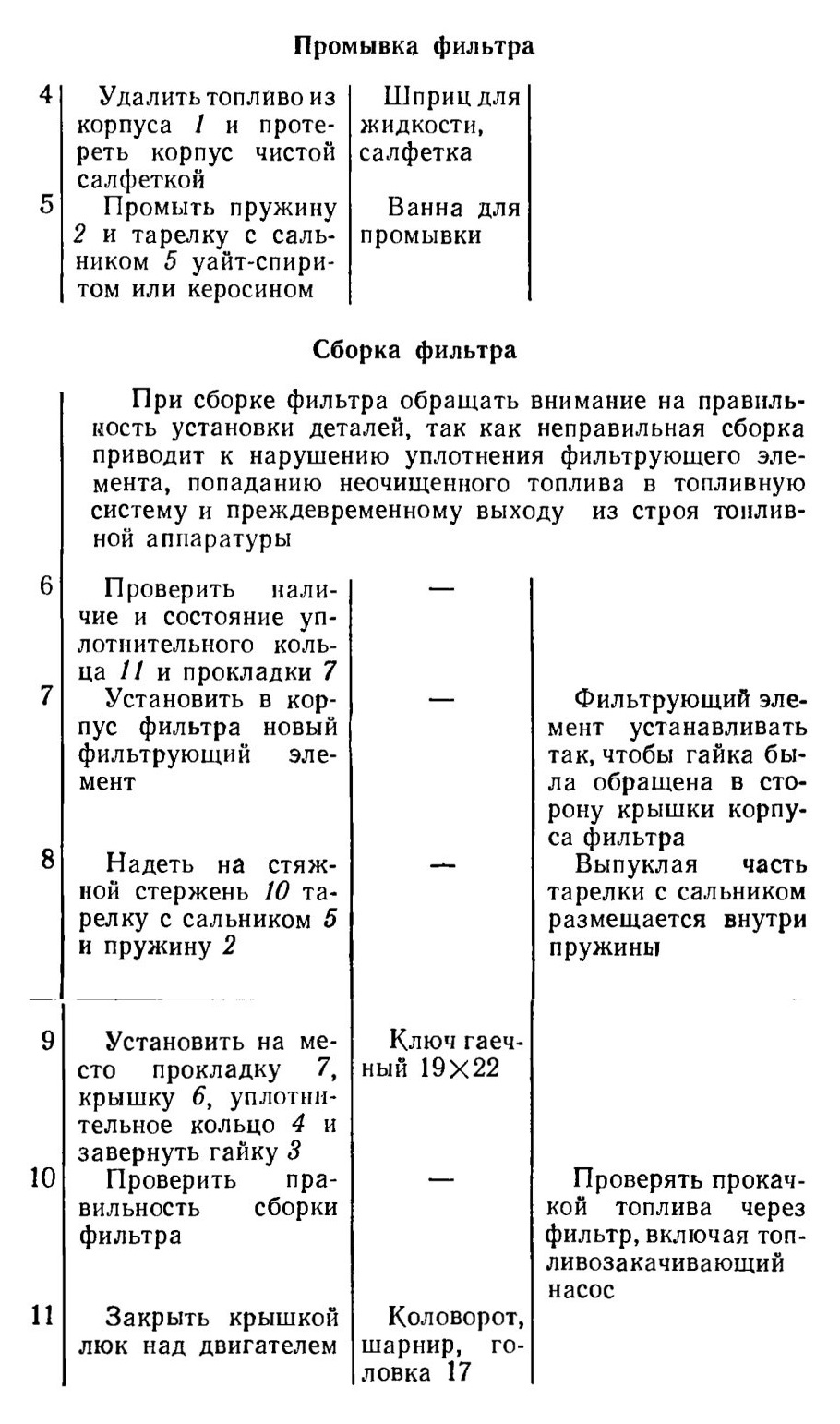

Промывка фильтра

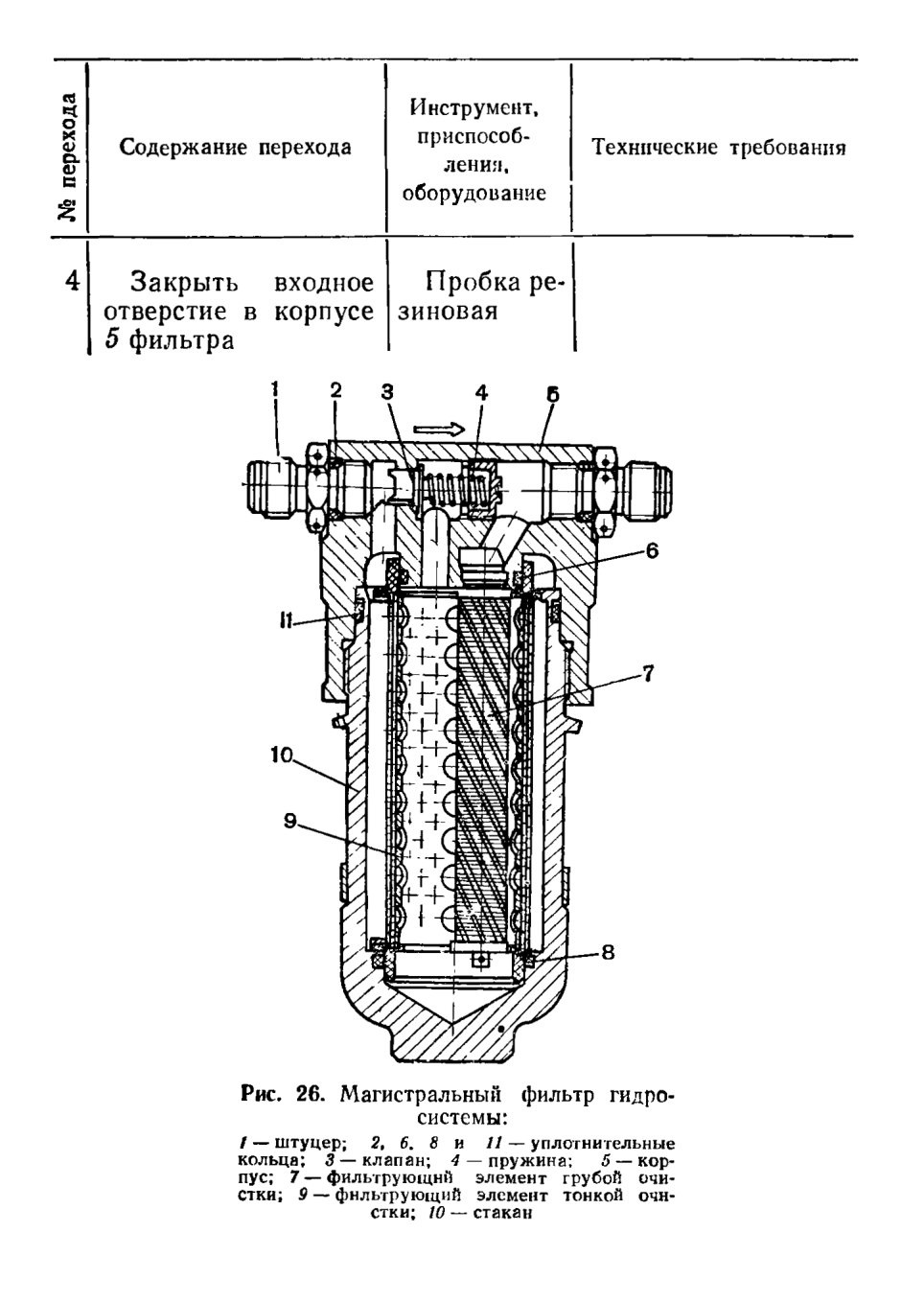

7.1.15. ПРОМЫВКА МАГИСТРАЛЬНОГО ФИЛЬТРА ГИДРОСИСТЕМЫ ХОДОВОЙ ЧАСТИ МАШИНЫ

Инструмент, приспособления и оборудование: ключи гаечные 10x12 и 32X36, плоскогубцы, ванна, пробка резиновая, противень, заглушки (две из группового комплекта), щетка волосяная или кисть.

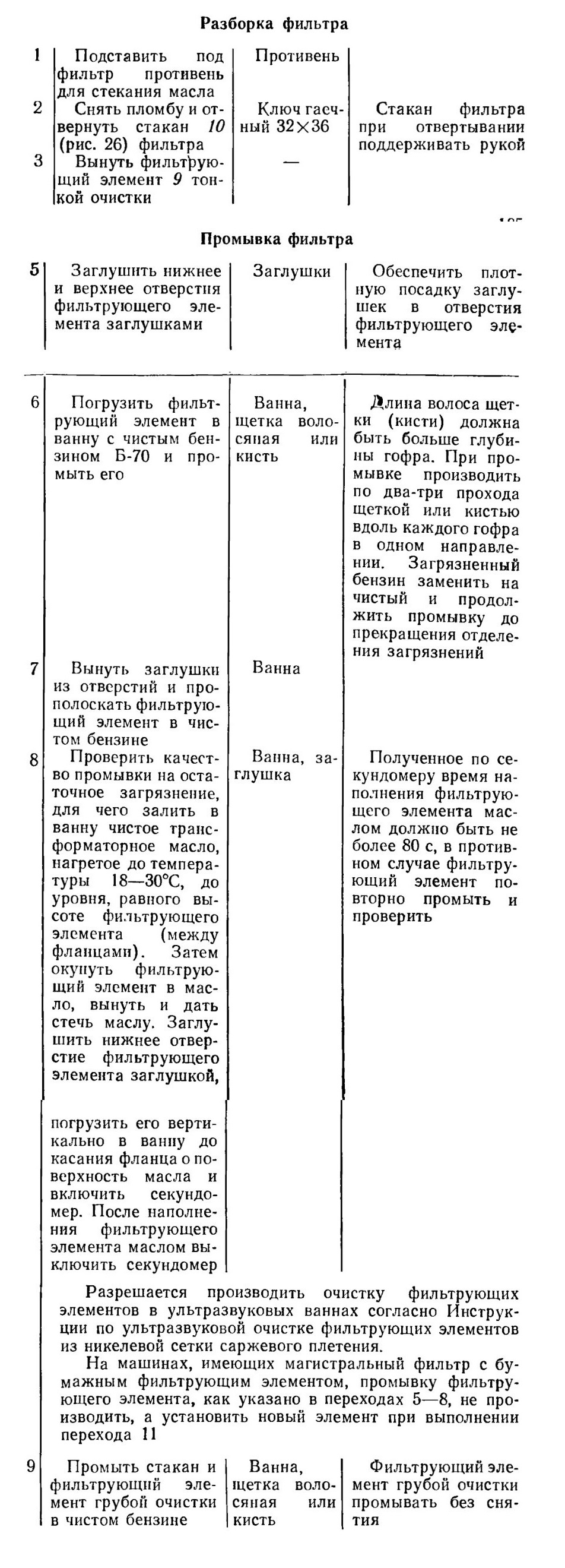

Разборка фильтра

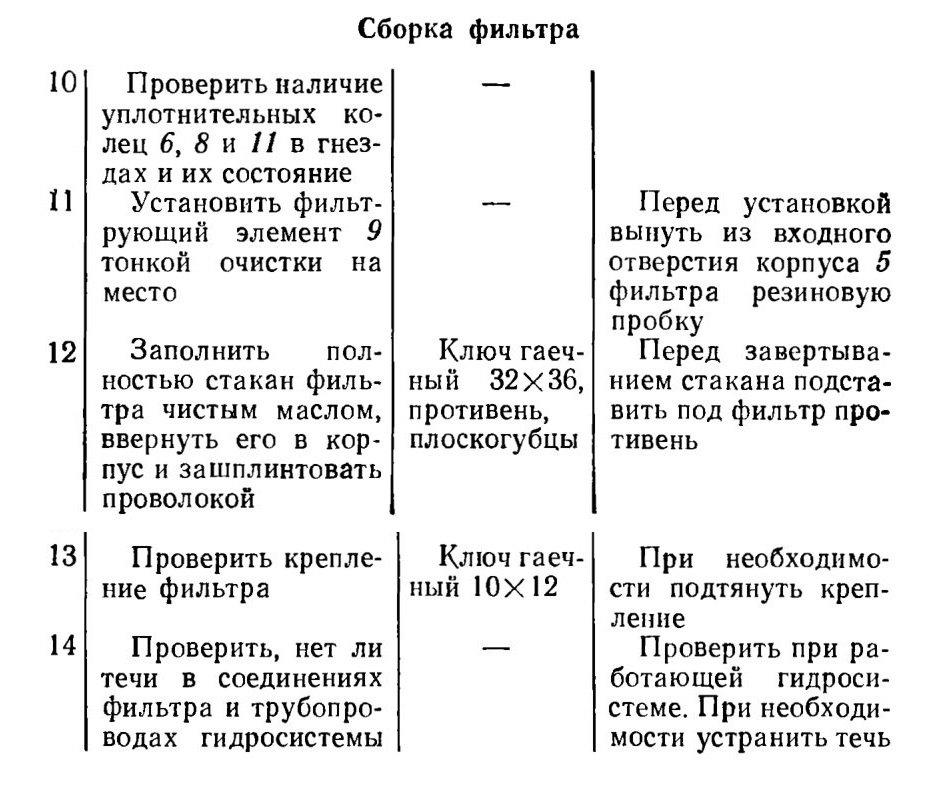

Сборка фильтра

7.1.16. ПРОМЫВКА СЛИВНОГО ФИЛЬТРА ГИДРОСИСТЕМЫ ХОДОВОЙ ЧАСТИ МАШИНЫ

Инструмент, приспособления и оборудование: ключи гаечные 10x12, 24x27 и 32X36, плоскогубцы, отвертка.

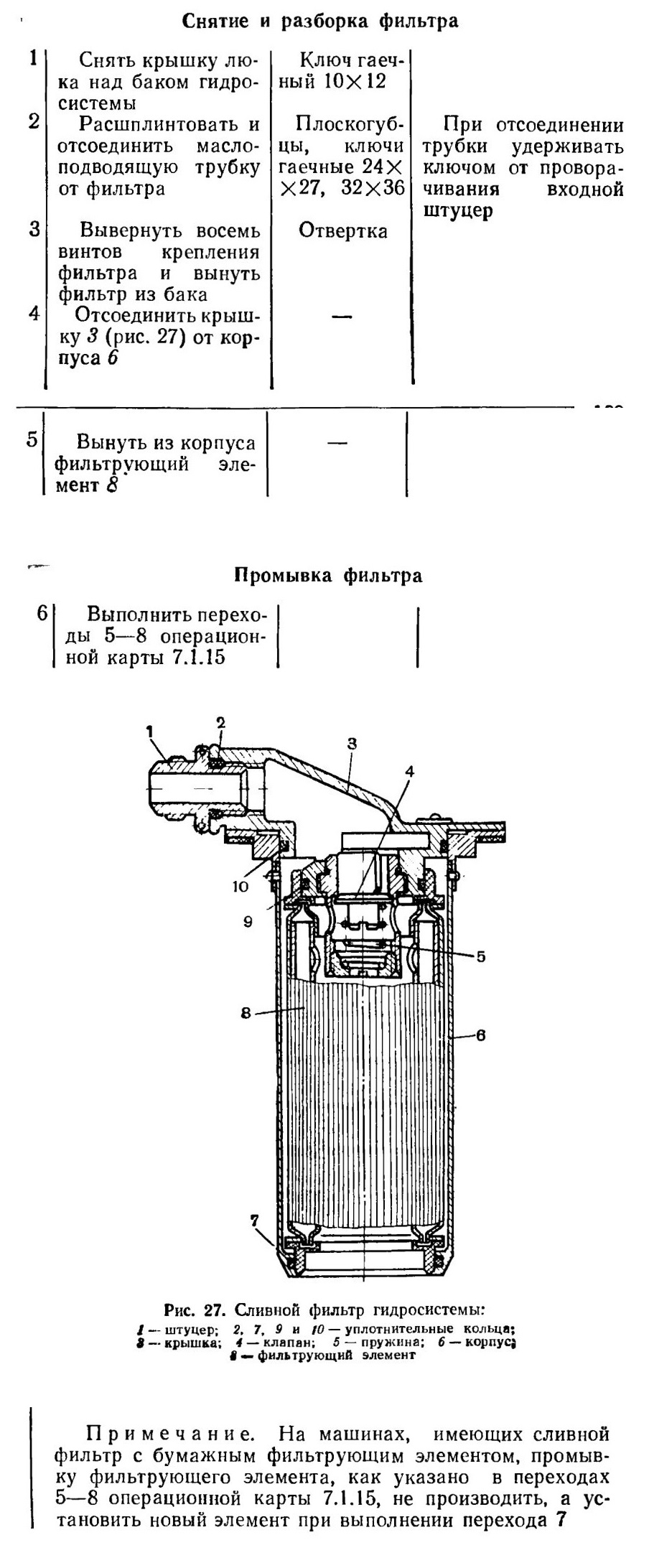

Снятие и разборка фильтра

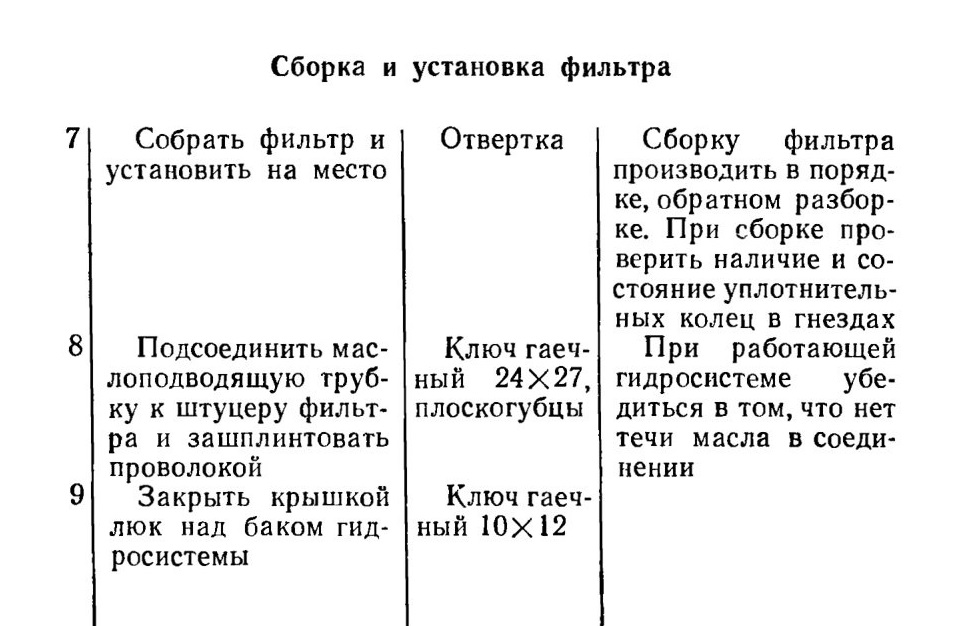

Сборка и установка фильтра

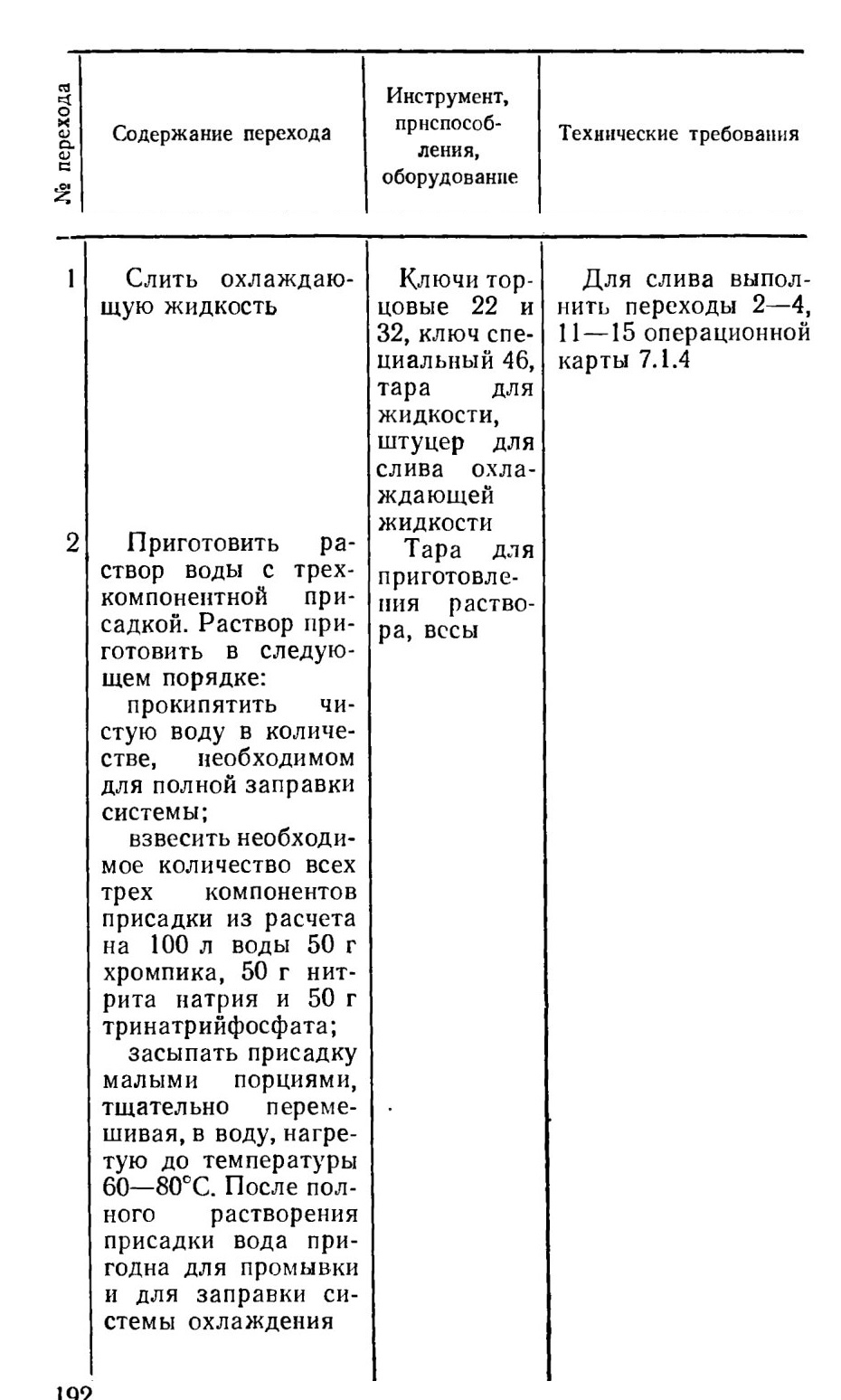

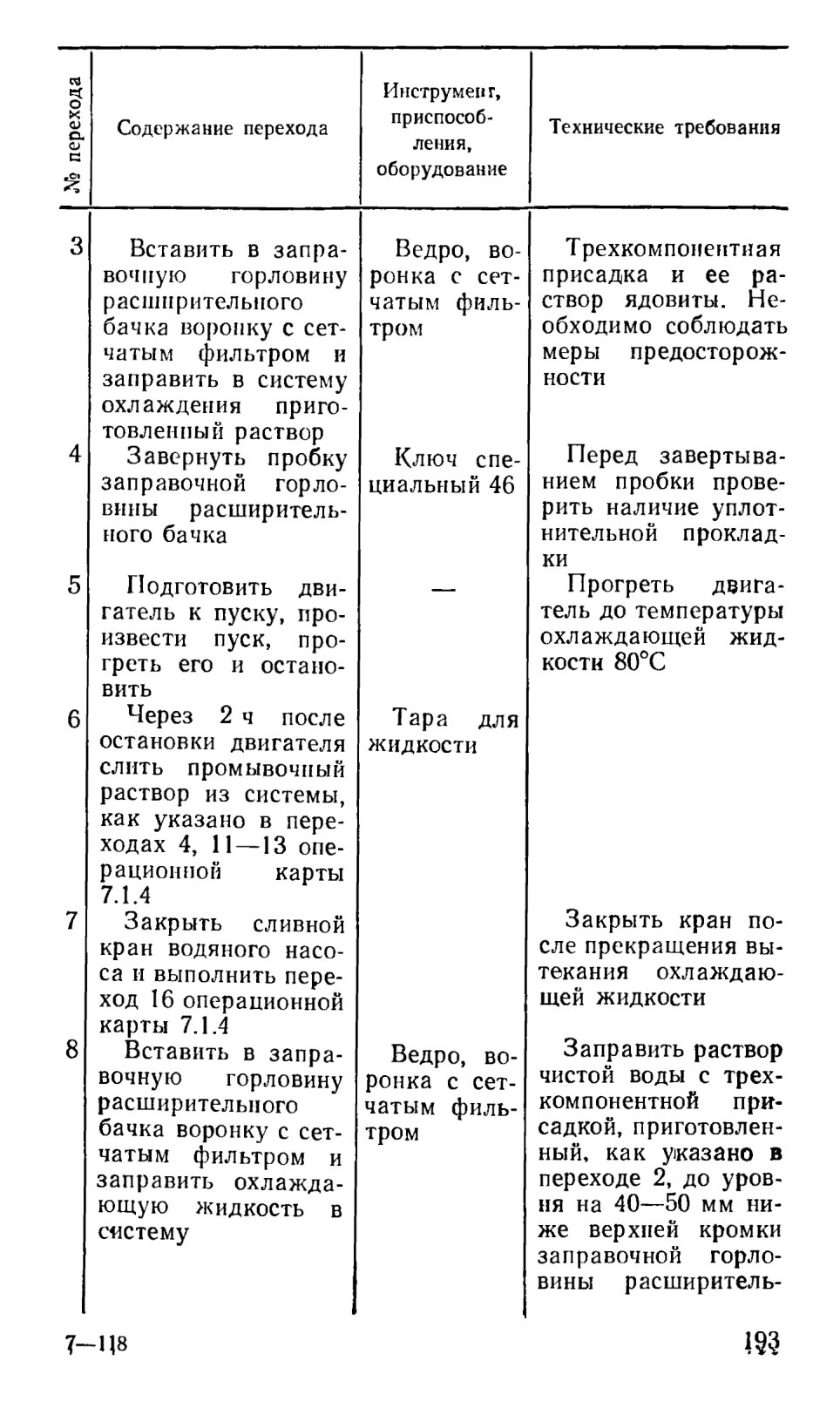

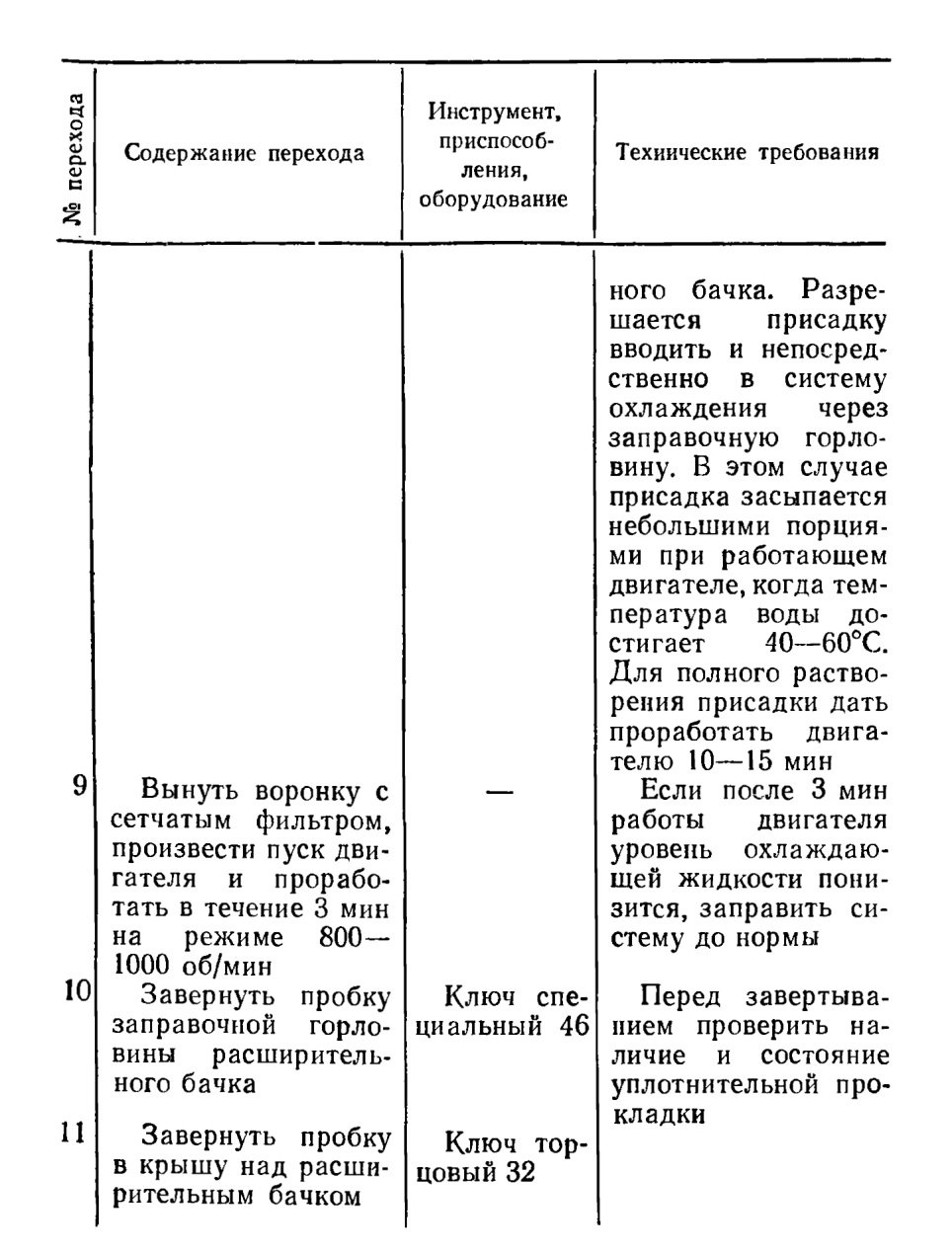

7.1.17. ПРОМЫВКА СИСТЕМЫ ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ ВОДОЙ С ТРЕХКОМПОНЕНТНОЙ ПРИСАДКОЙ

Инструмент, приспособления и оборудование: ключи торцовые 22 и 32, ключ специальный 46, тара для жидкости, тара для приготовления раствора, весы, ведро, воронка с сетчатым фильтром, штуцер для слива охлаждающей жидкости.
