Бронетранспортер БТР-Д. Инструкция по эксплуатации (1988 год) - часть 6

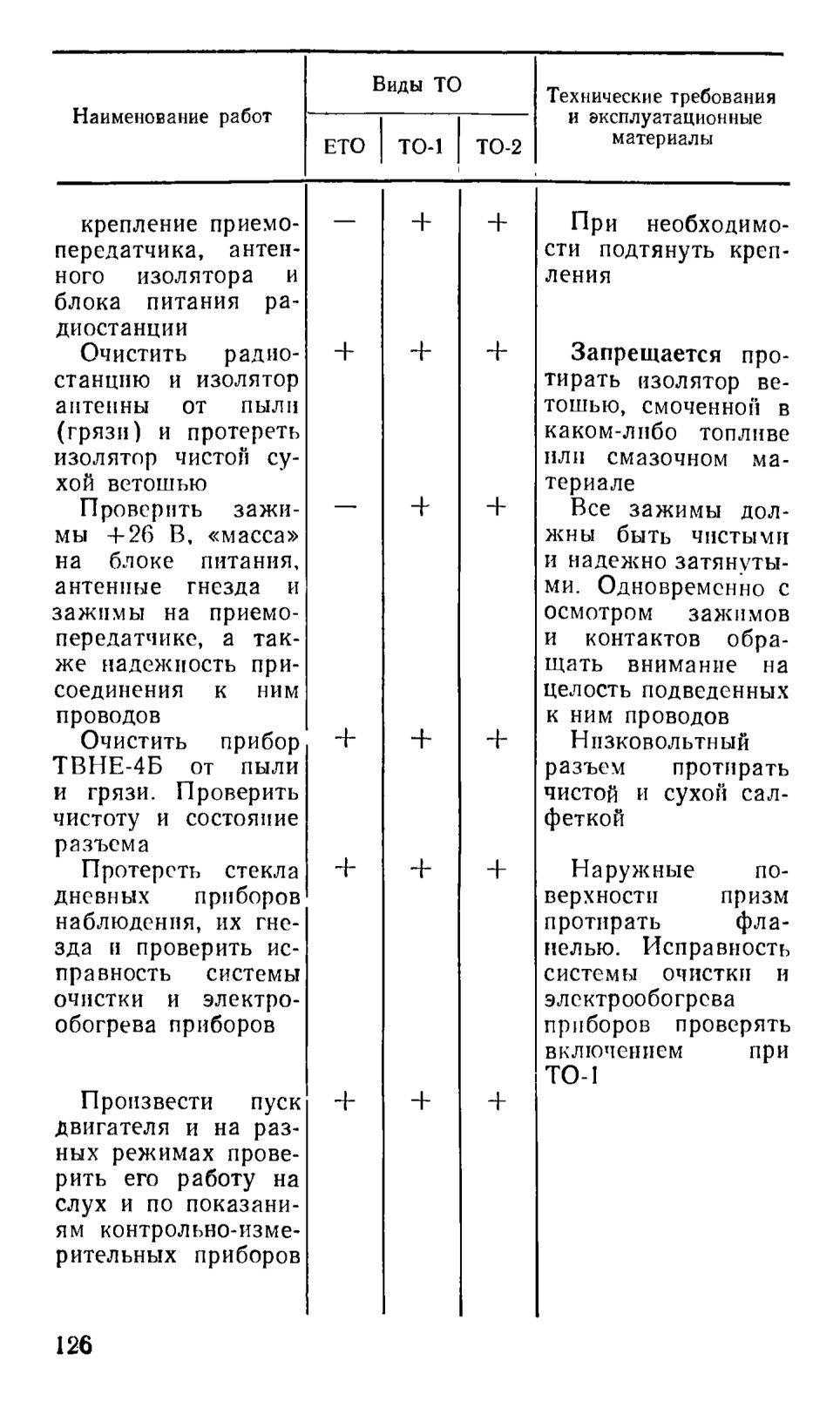

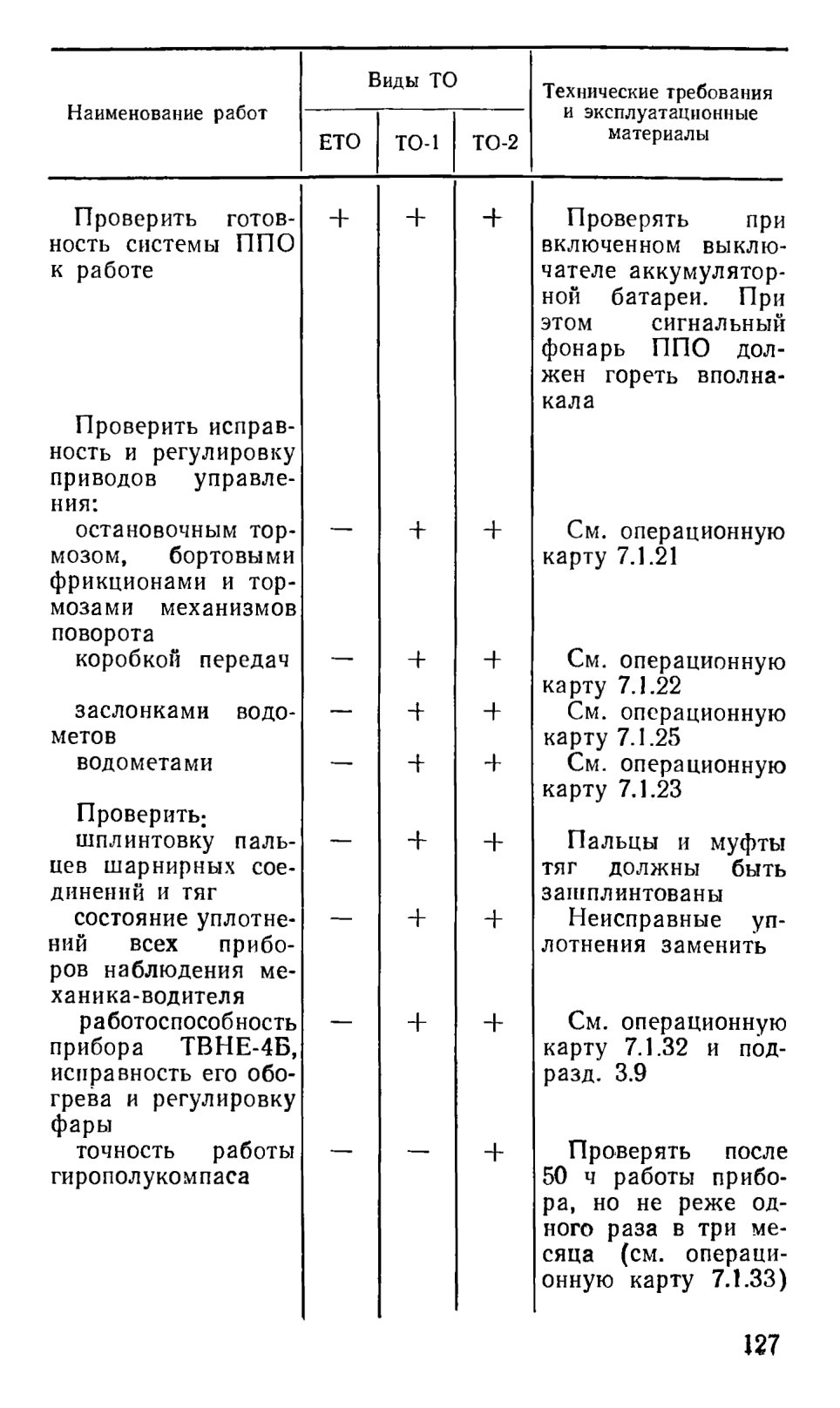

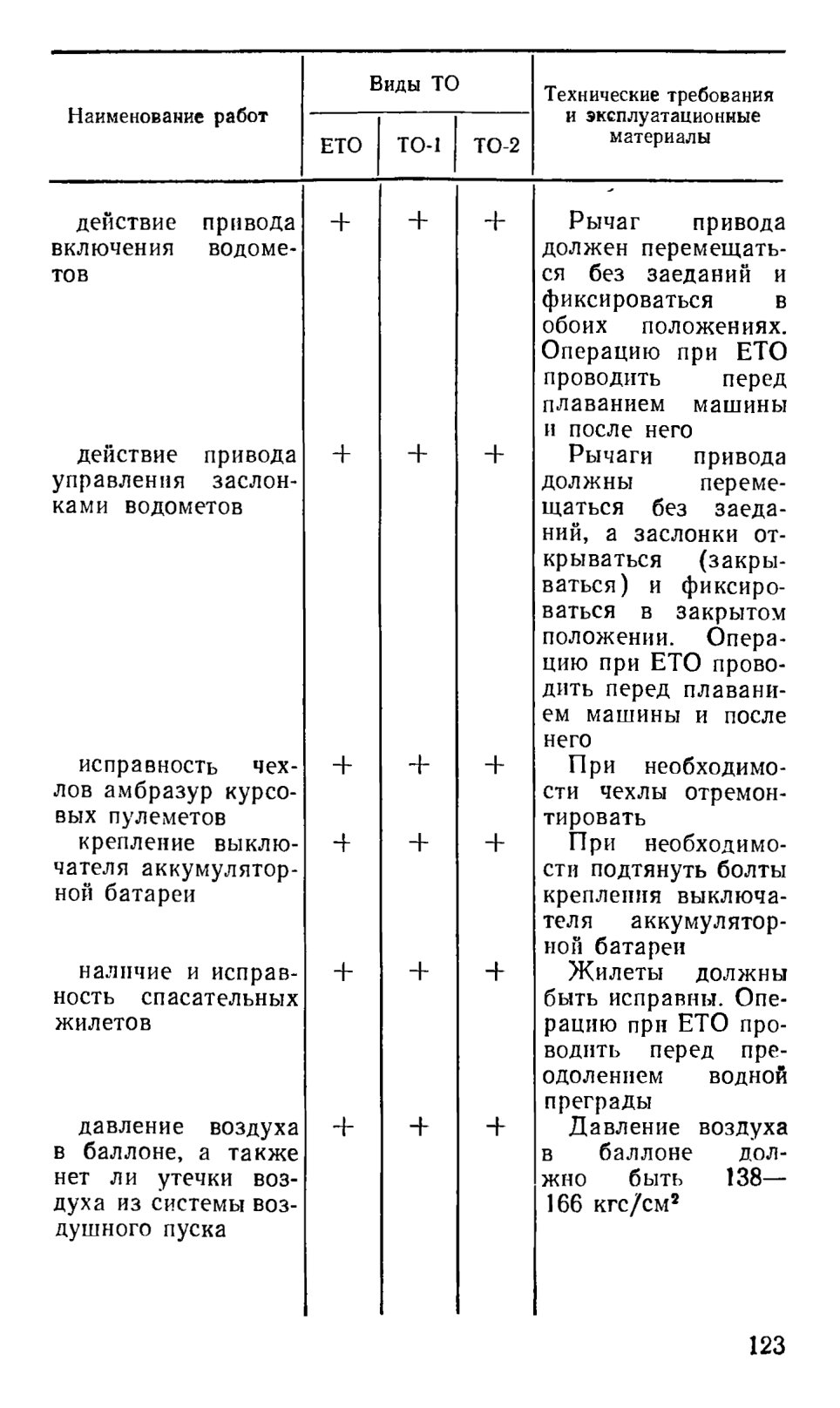

ЕЖЕДНЕВНОЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ, ТЕХНИЧЕСКИЕ ОБСЛУЖИВАНИЯ № 1 и 2 (продолжение)

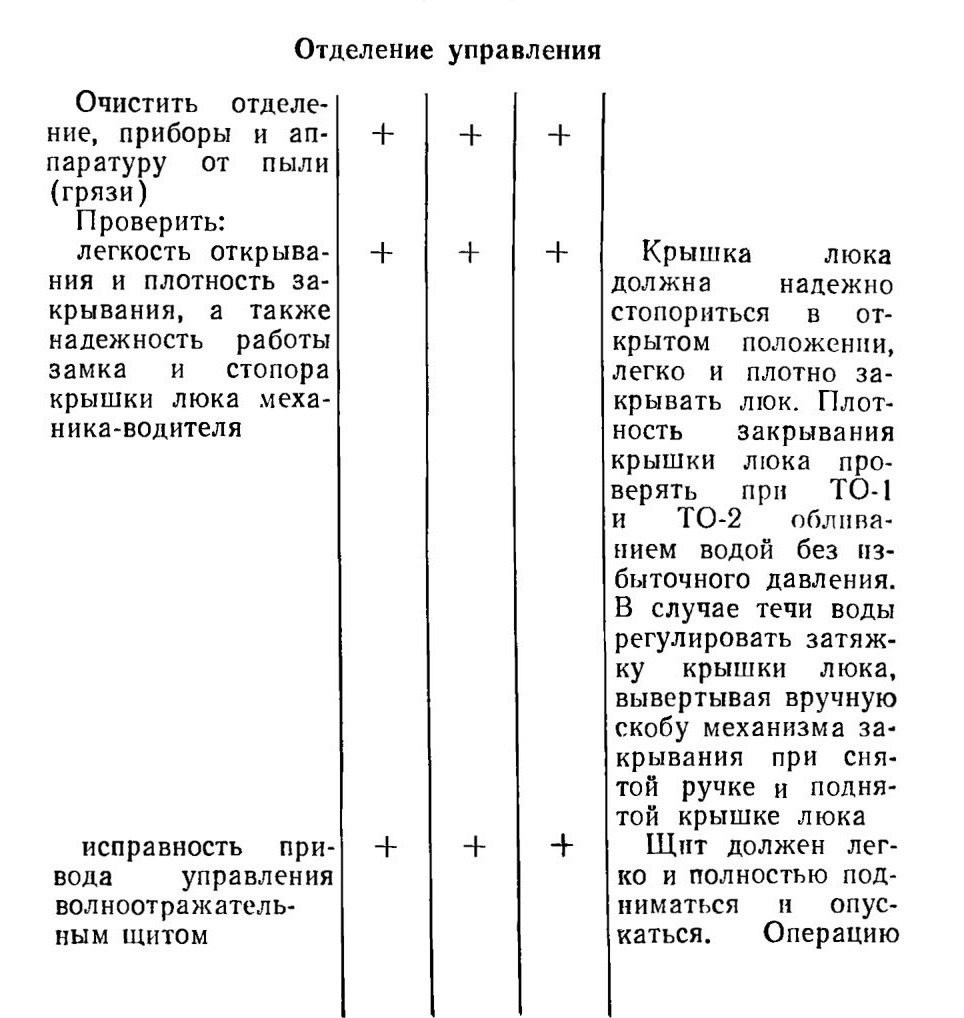

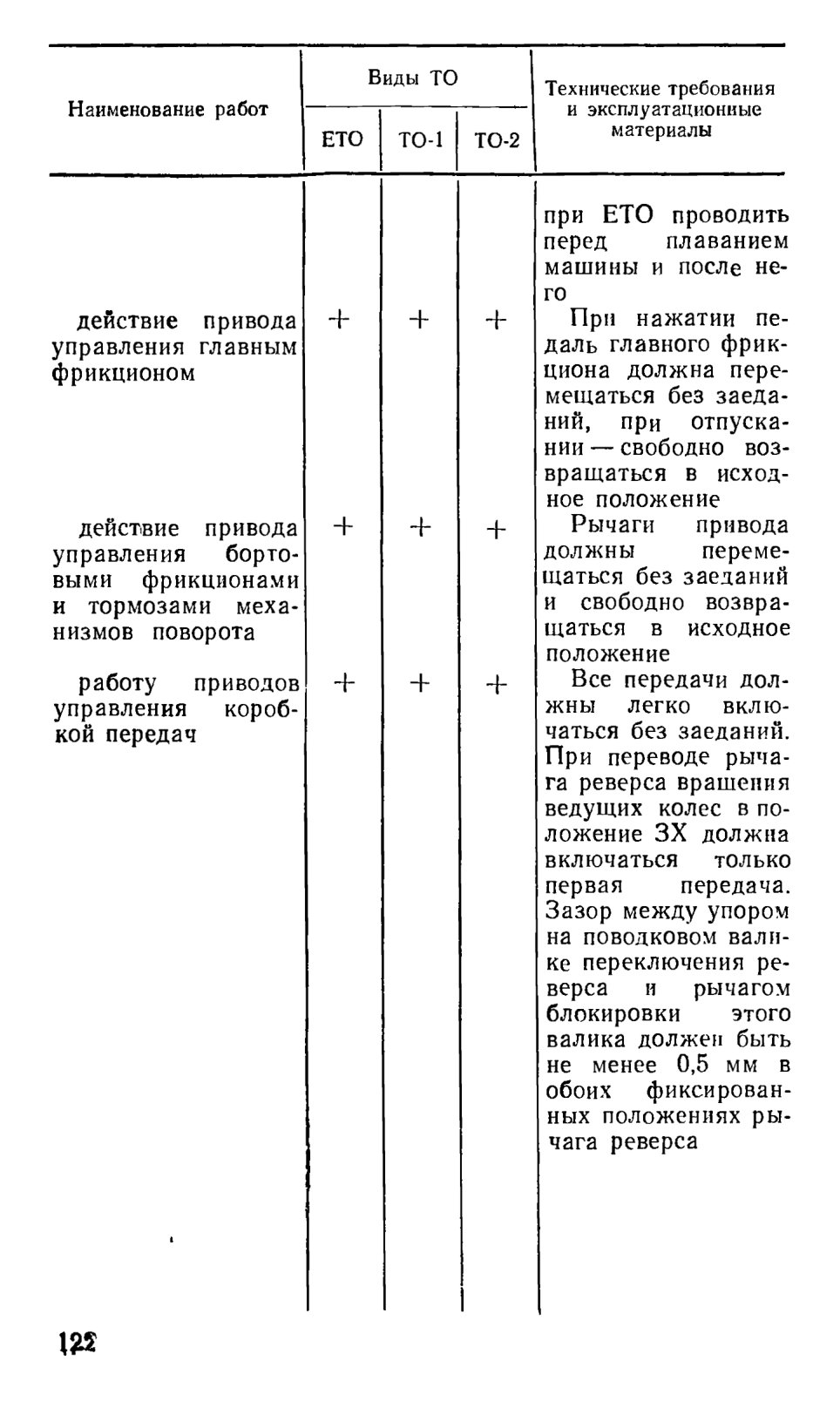

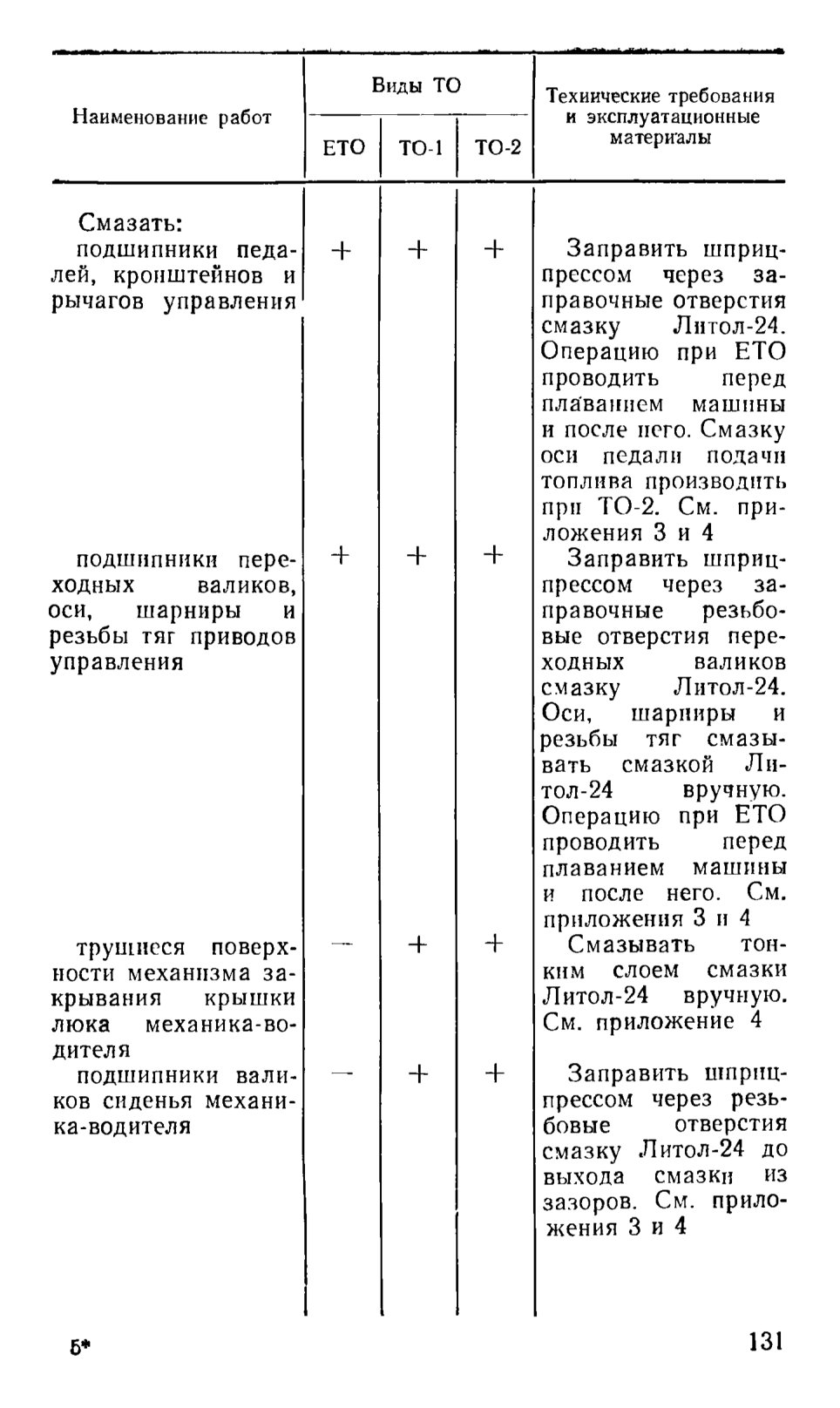

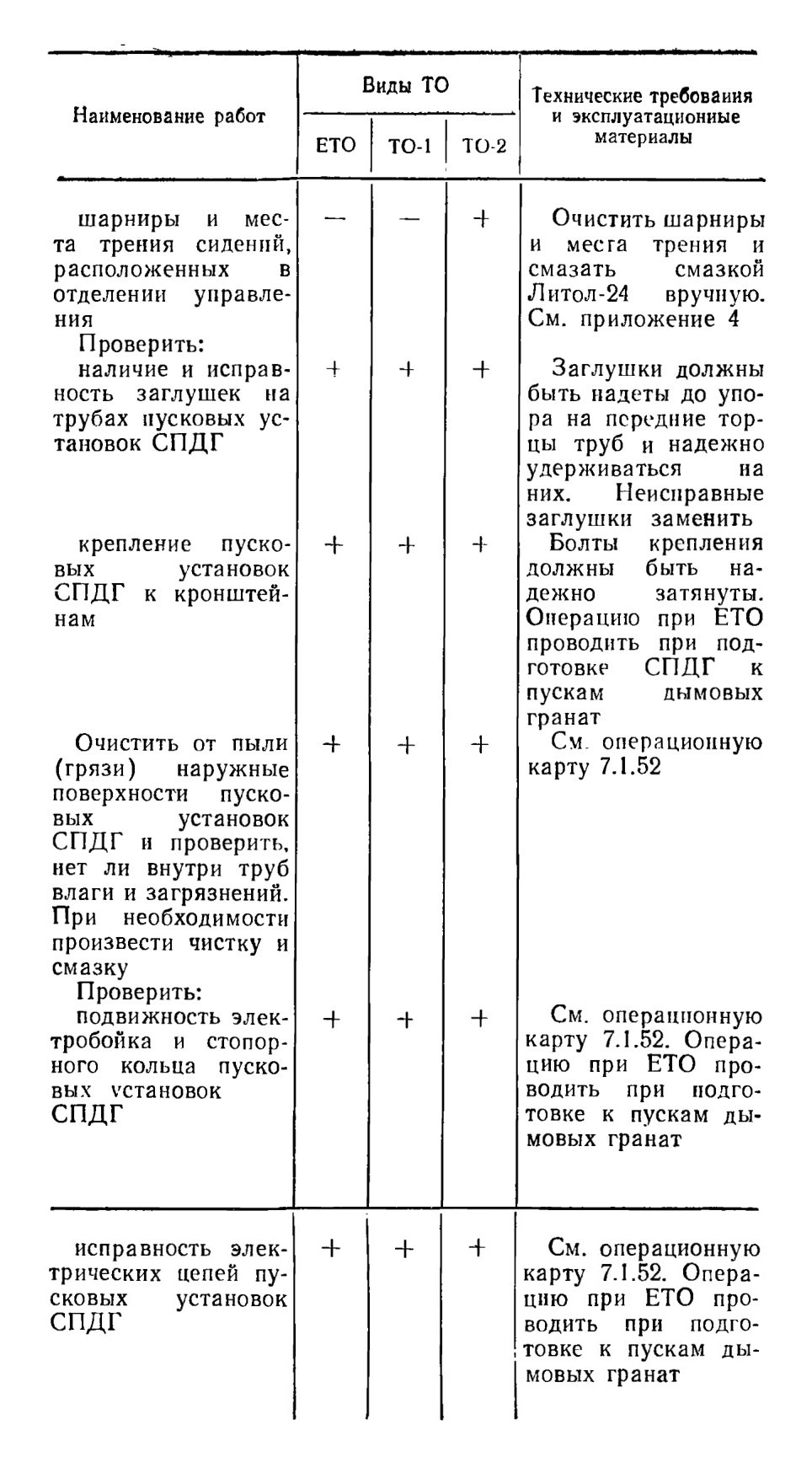

Отделение управления

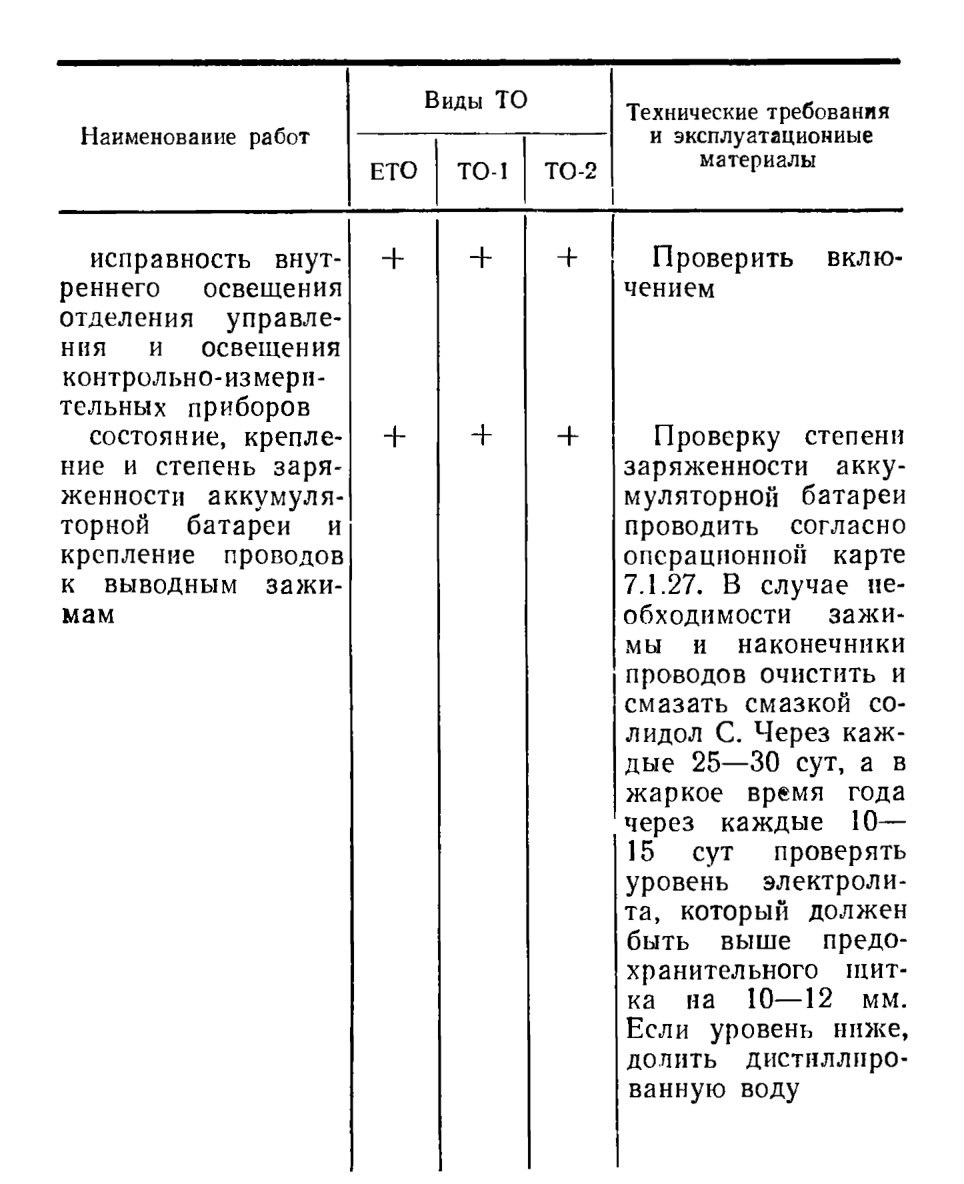

Если при работающем двигателе и полностью выключенных потребителях вольтамперметр показывает зарядный ток больше 35 А или при пуске двигателя стартером напряжение падает ниже 18 В, то сдать батарею на заряд. Не реже чем через 25—30 сут, а в жаркое время года через каждые 10— 15 сут проверять степень заряженности батареи по плотности электролита и напряжению под нагрузкой. Разряд батареи зимой более 25% и летом более 50% не допускается. Независимо от степени заряженности через каждые 30—35 сут заряжать батарею на зарядной станции

7. УКАЗАНИЯ ПО ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ СИСТЕМ, АГРЕГАТОВ И МЕХАНИЗМОВ МАШИНЫ

В настоящем разделе приводится порядок выполнения работ при техническом обслуживании машины, изложенный в форме операционных карт но основным, наиболее трудоемким работам, а по остальным работам — в виде технических указаний о порядке и способах их выполнения.

7.1. ОПЕРАЦИОННЫЕ КАРТЫ

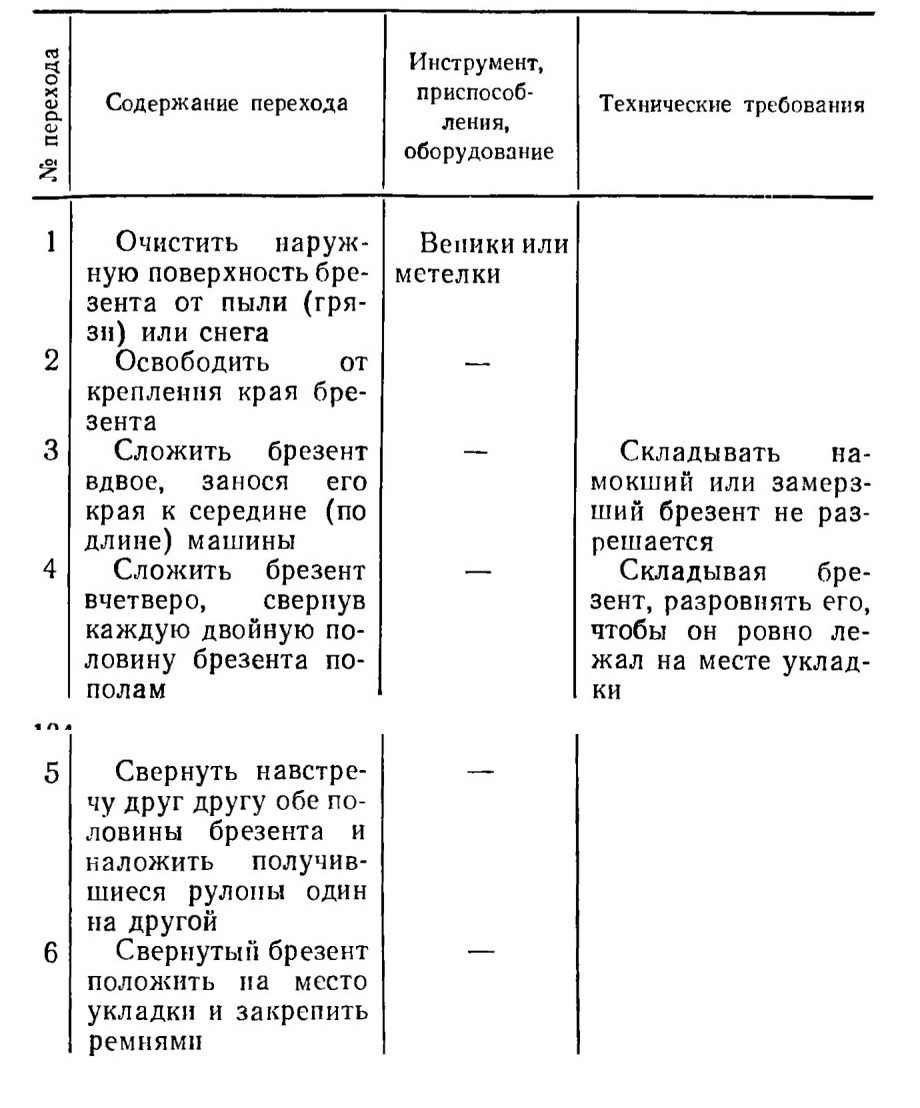

7.1.1. СВЕРТЫВАНИЕ БРЕЗЕНТА

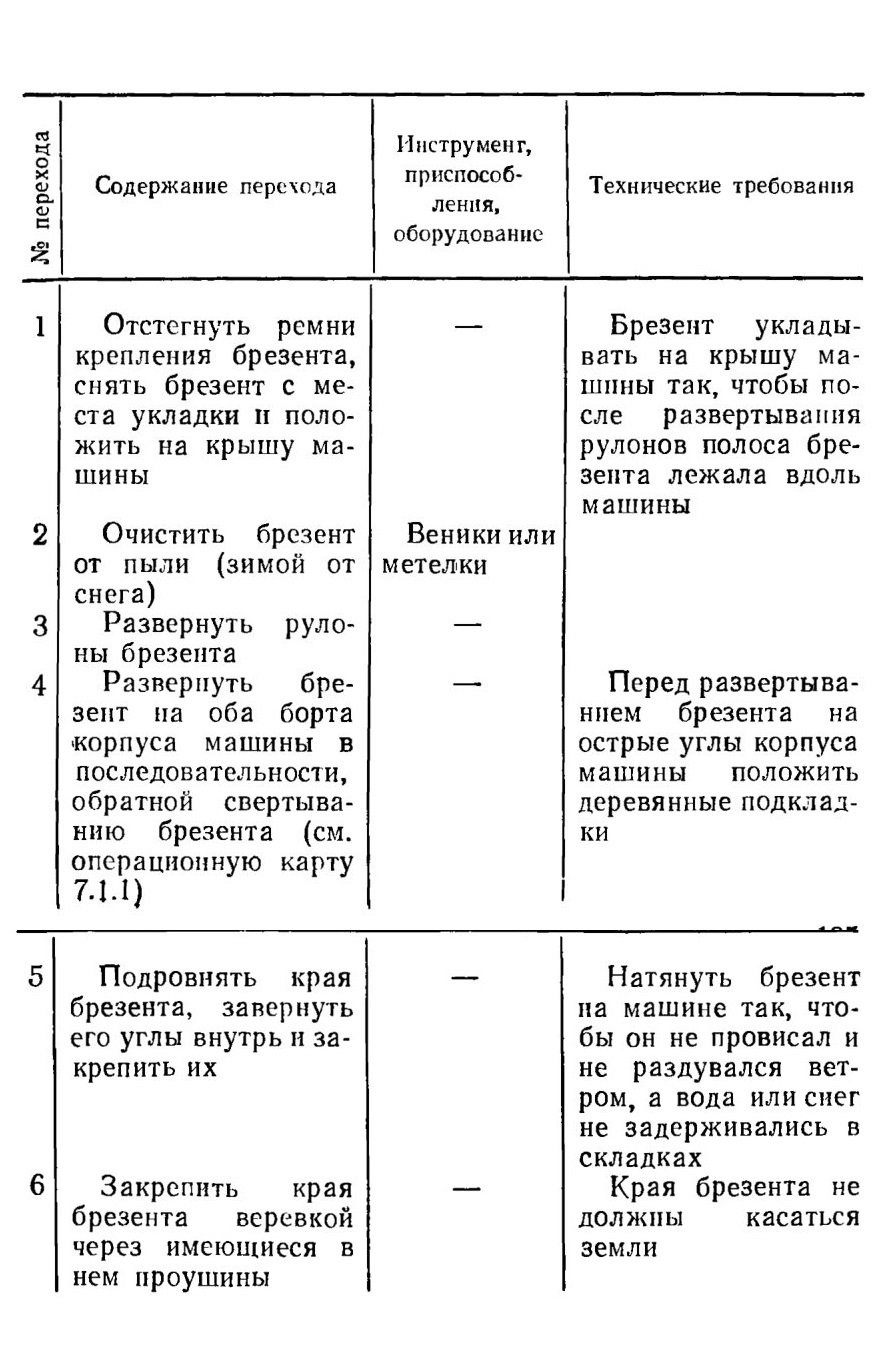

7.1.2. УКРЫТИЕ МАШИНЫ БРЕЗЕНТОМ

7.1.3. ЗАПРАВКА И СЛИВ ТОПЛИВА

Инструмент, приспособления и оборудование: ключ гаечный 24x27, ключи торцовые 27 и 32, ключ для слива топлива и масла, стержень для замера топлива и масла, шланг для слива топлива и масла, агрегат заправочный МЗА-З в сборе, ключ к пробкам бочек, скребки, ветошь, тара для слива топлива.

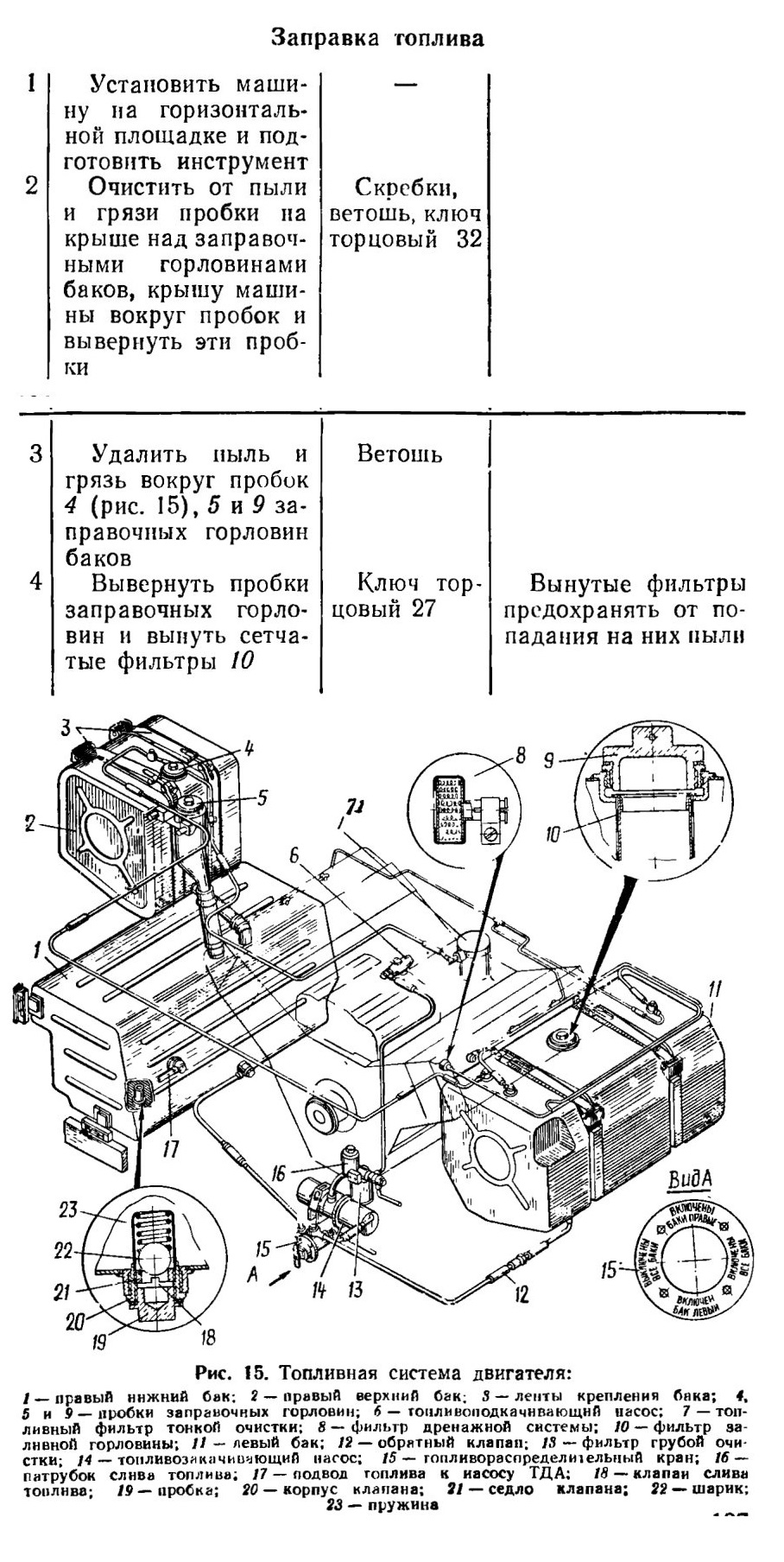

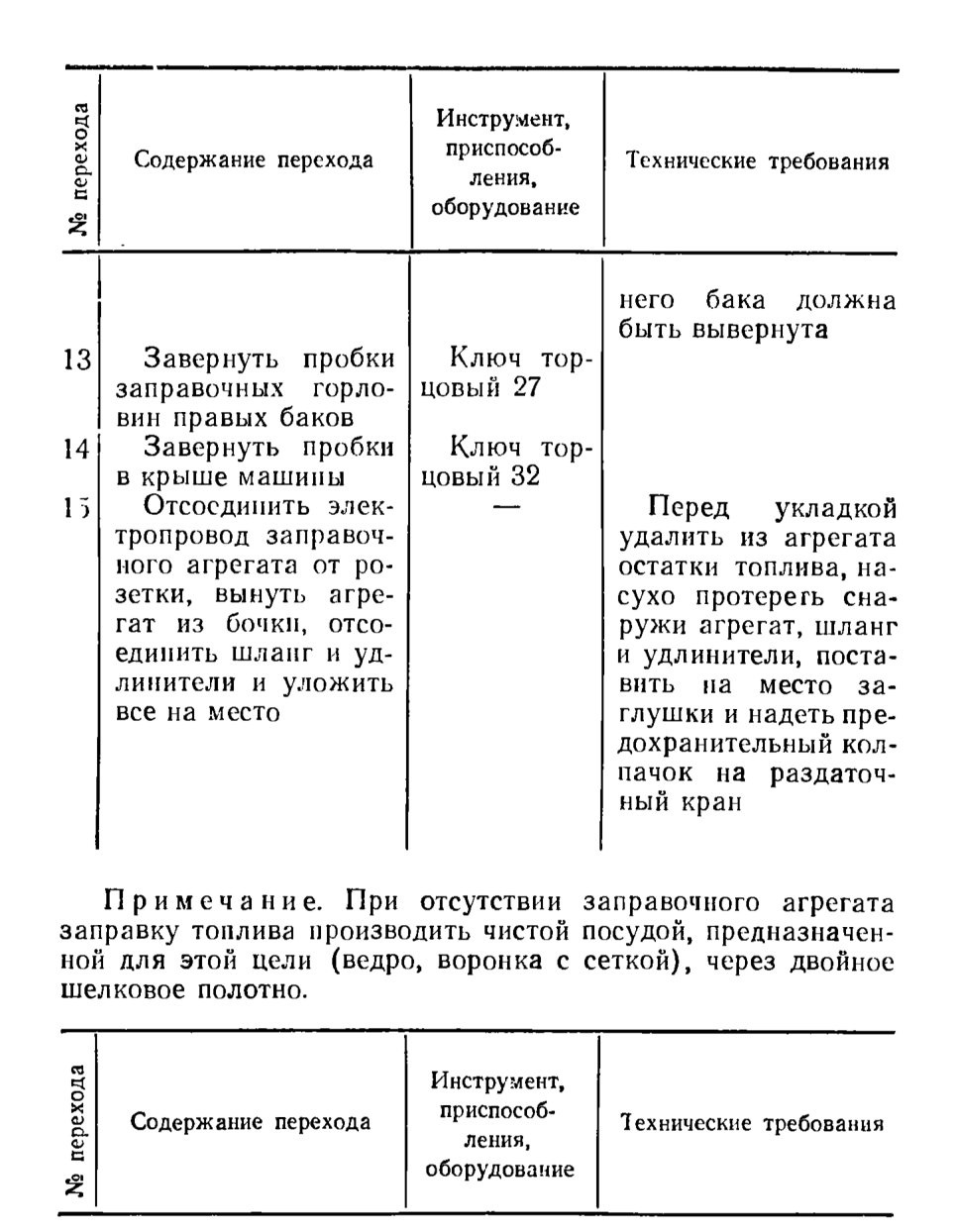

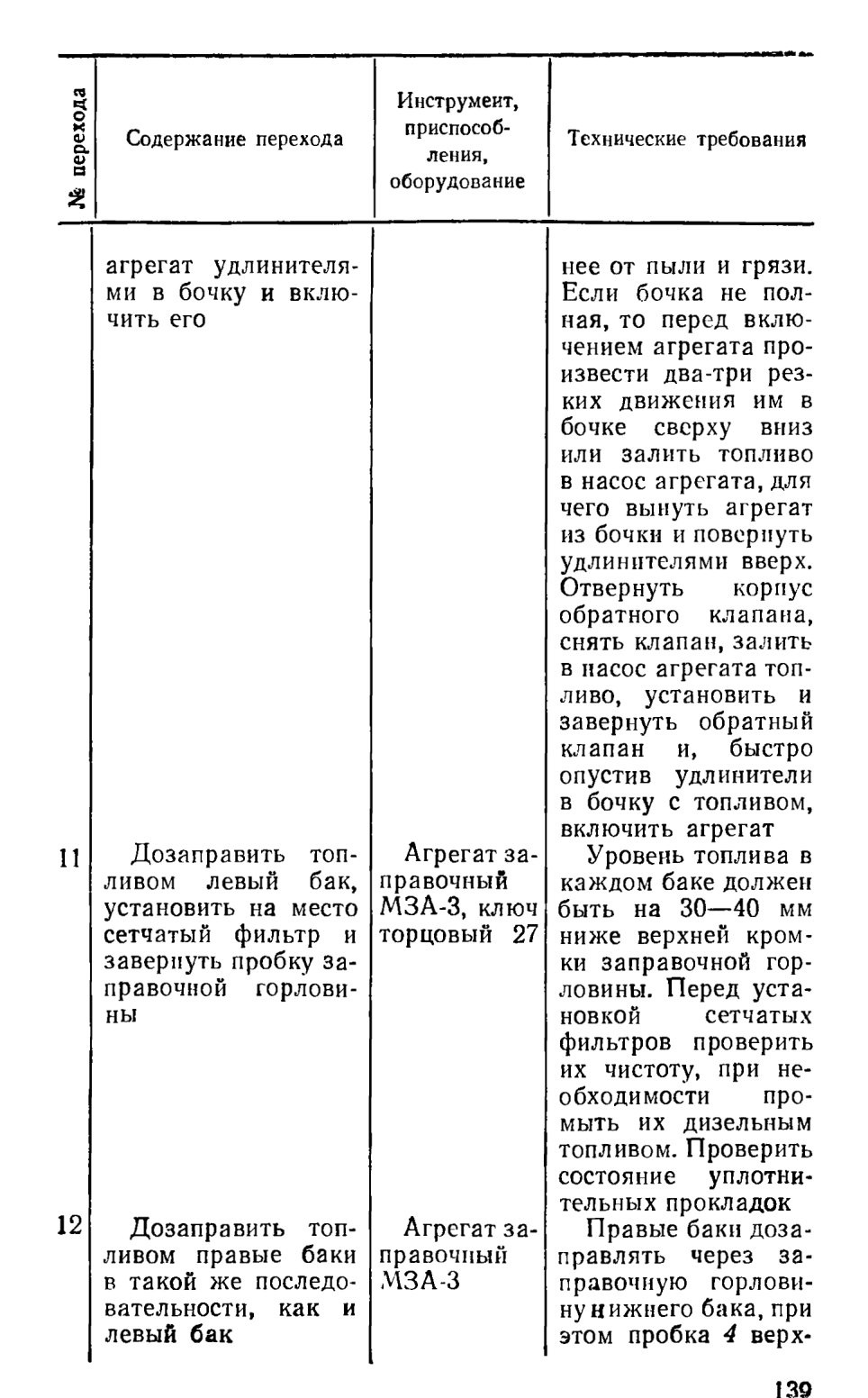

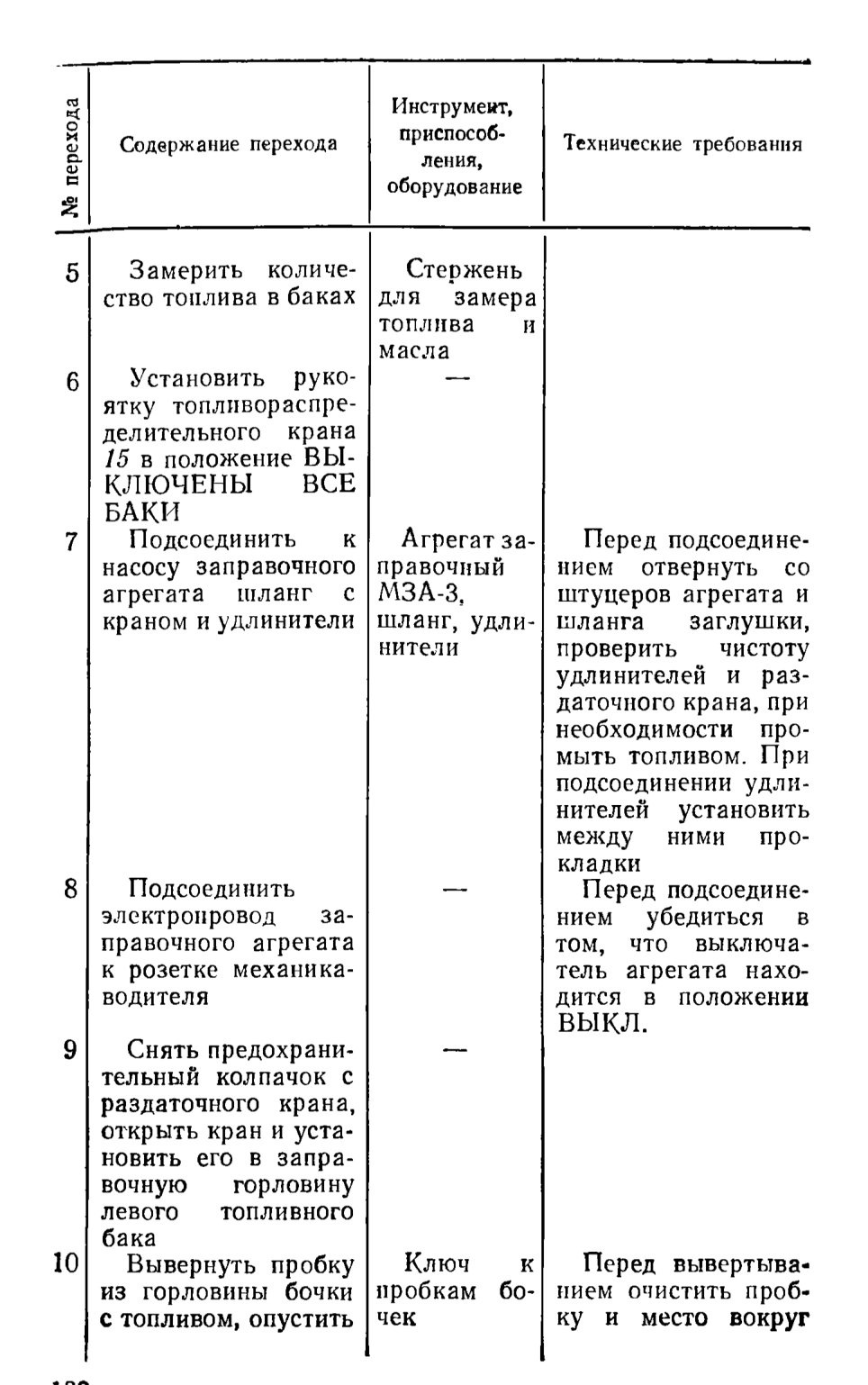

Заправка топлива

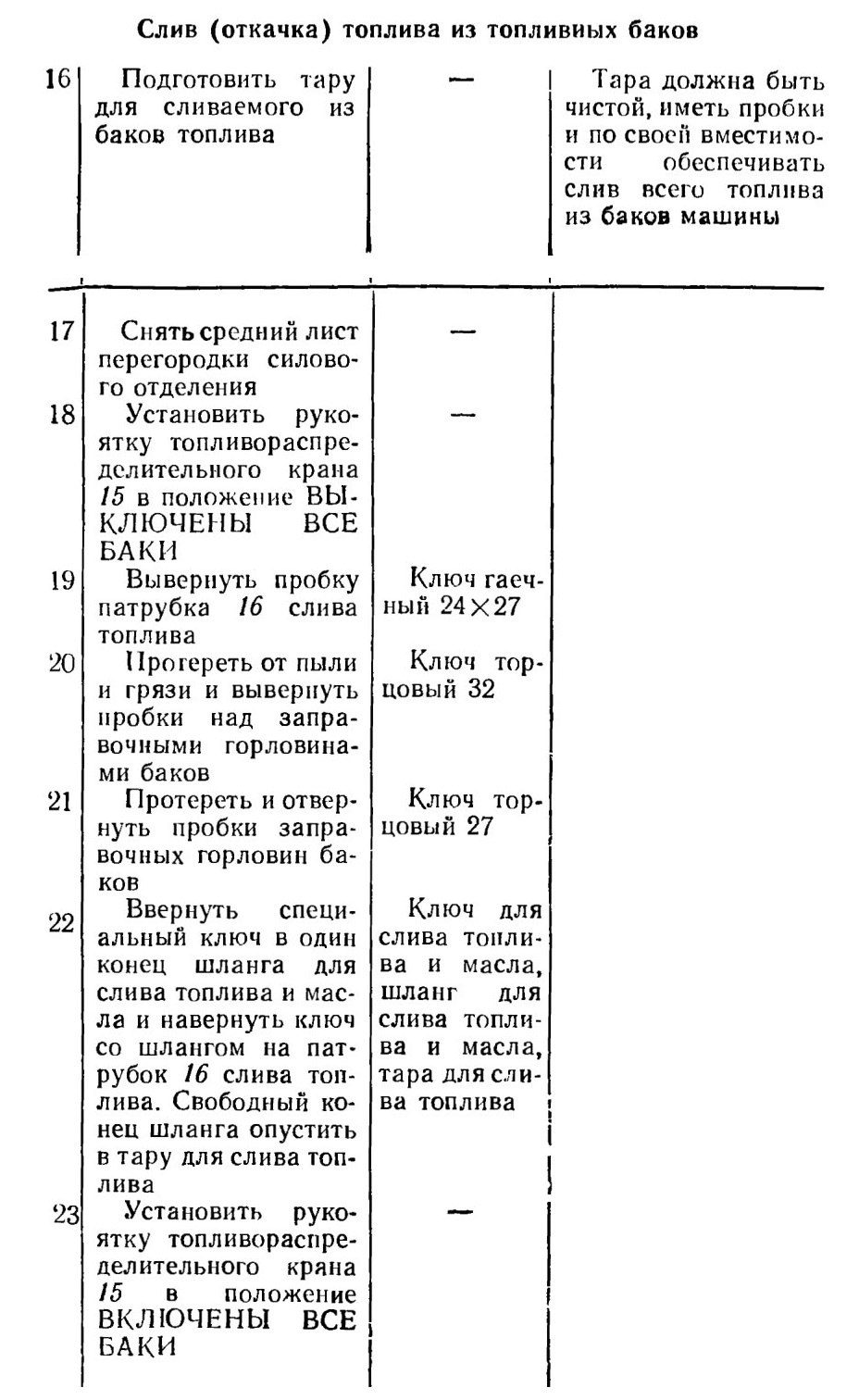

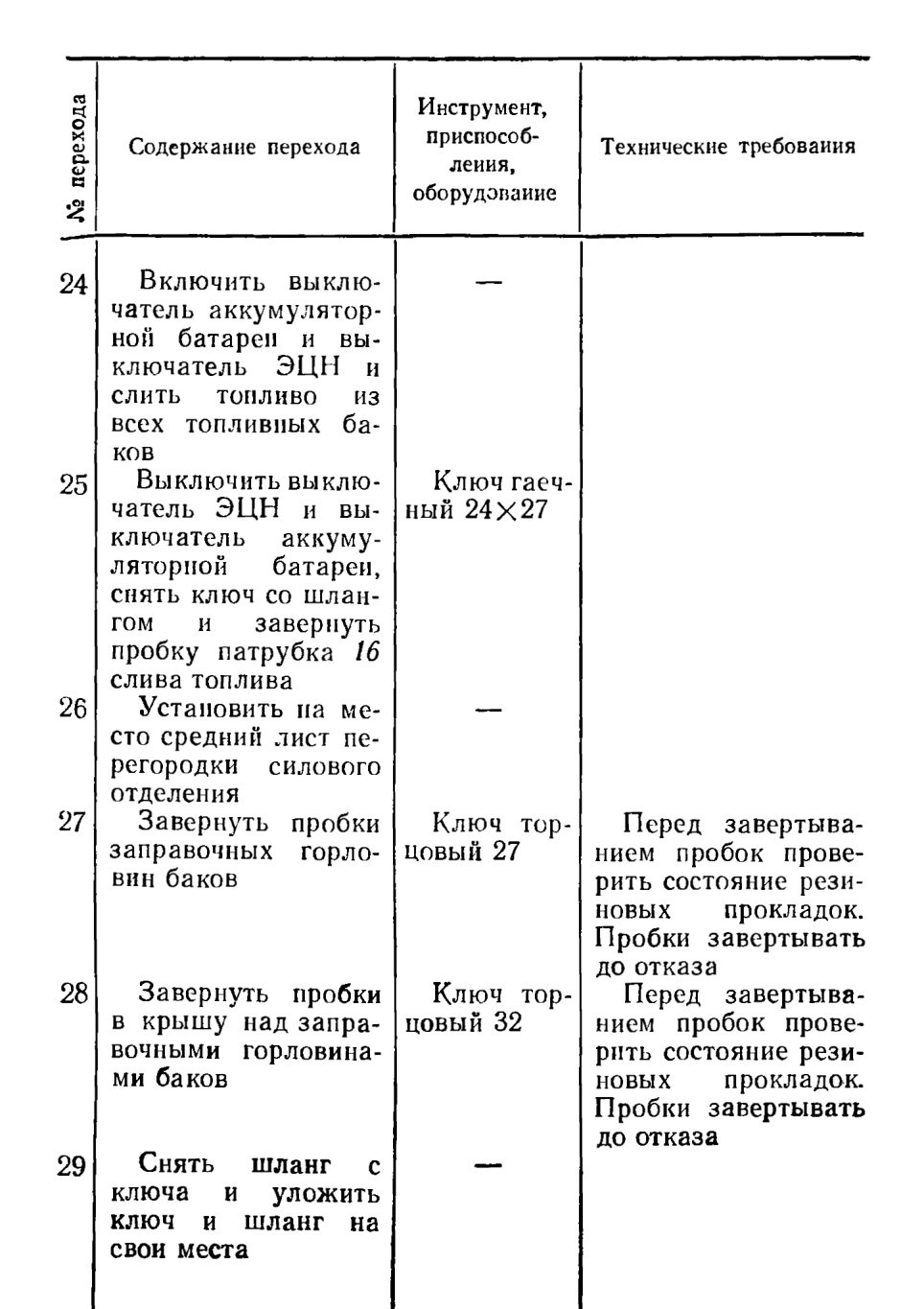

Слив (откачка) топлива из топливных баков

В исключительных случаях (неисправен топливозакачивающий насос, разряжена аккумуляторная батарея) слив топлива из баков производить, вворачивая специальный ключ со шлангом в клапан 18 слива топлива нижнего бака правой группы. При этом рукоятка топливораспределительного крана должна быть установлена в положение ВКЛЮЧЕНЫ ВСЕ БАКИ, а пробки заправочных горловин баков — вывернуты.

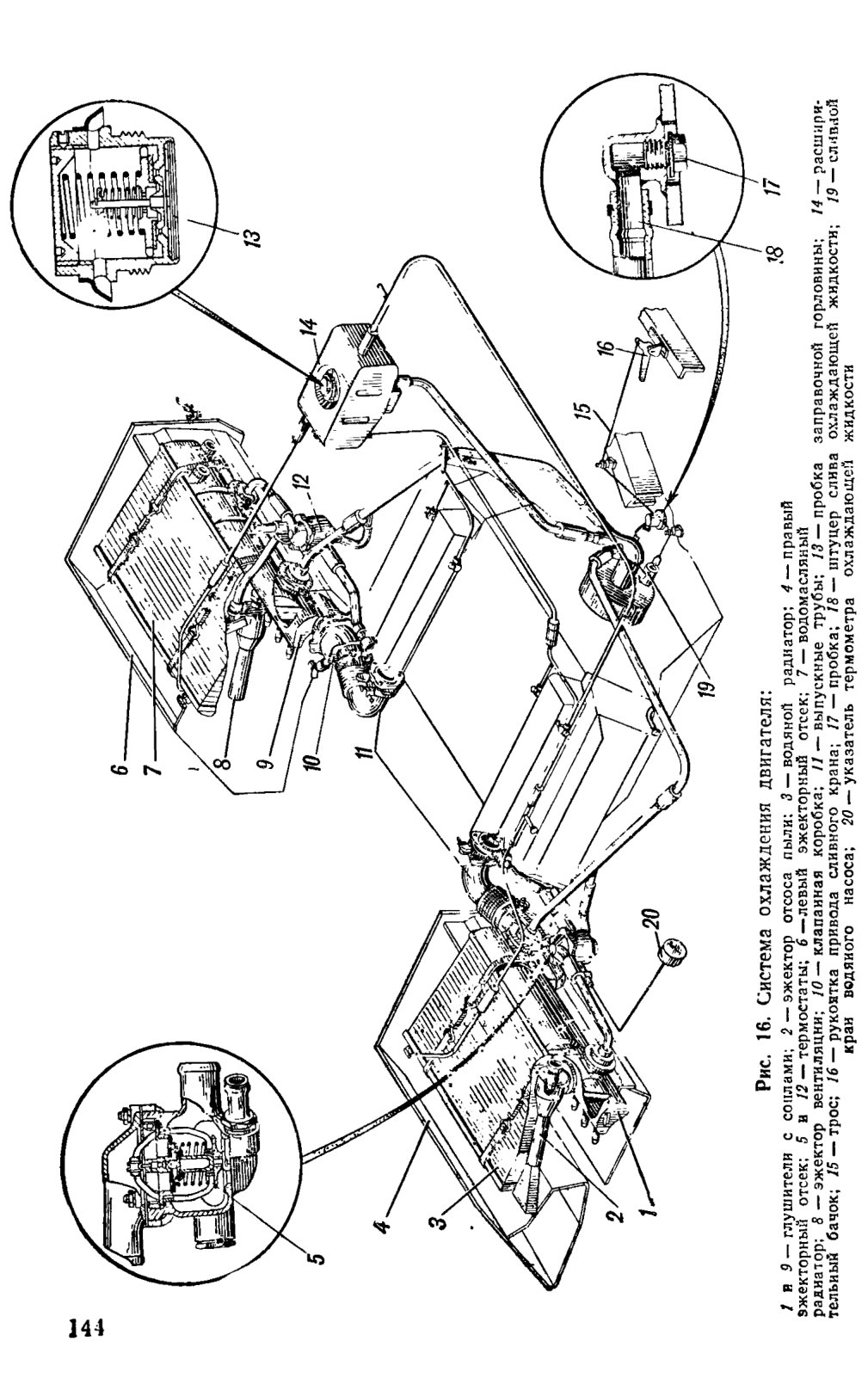

7.1.4. ЗАПРАВКА И СЛИВ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ
Инструмент, приспособления и оборудование: ключи торцовые 32 и 22, ключ специальный 46, воронка с сетчатым фильтром, ведро, тара для слива охлаждающей жидкости, ветошь, стержень для замера топлива и масла, штуцер для слива охлаждающей жидкости.

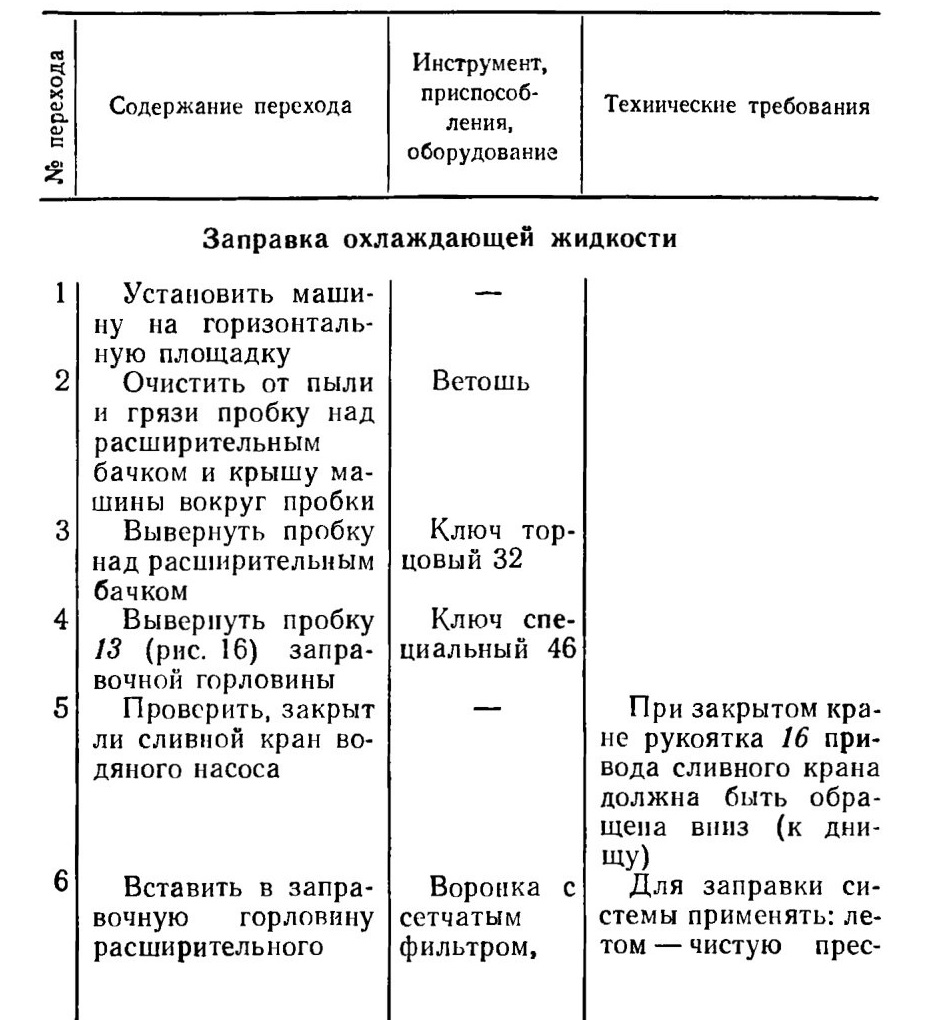

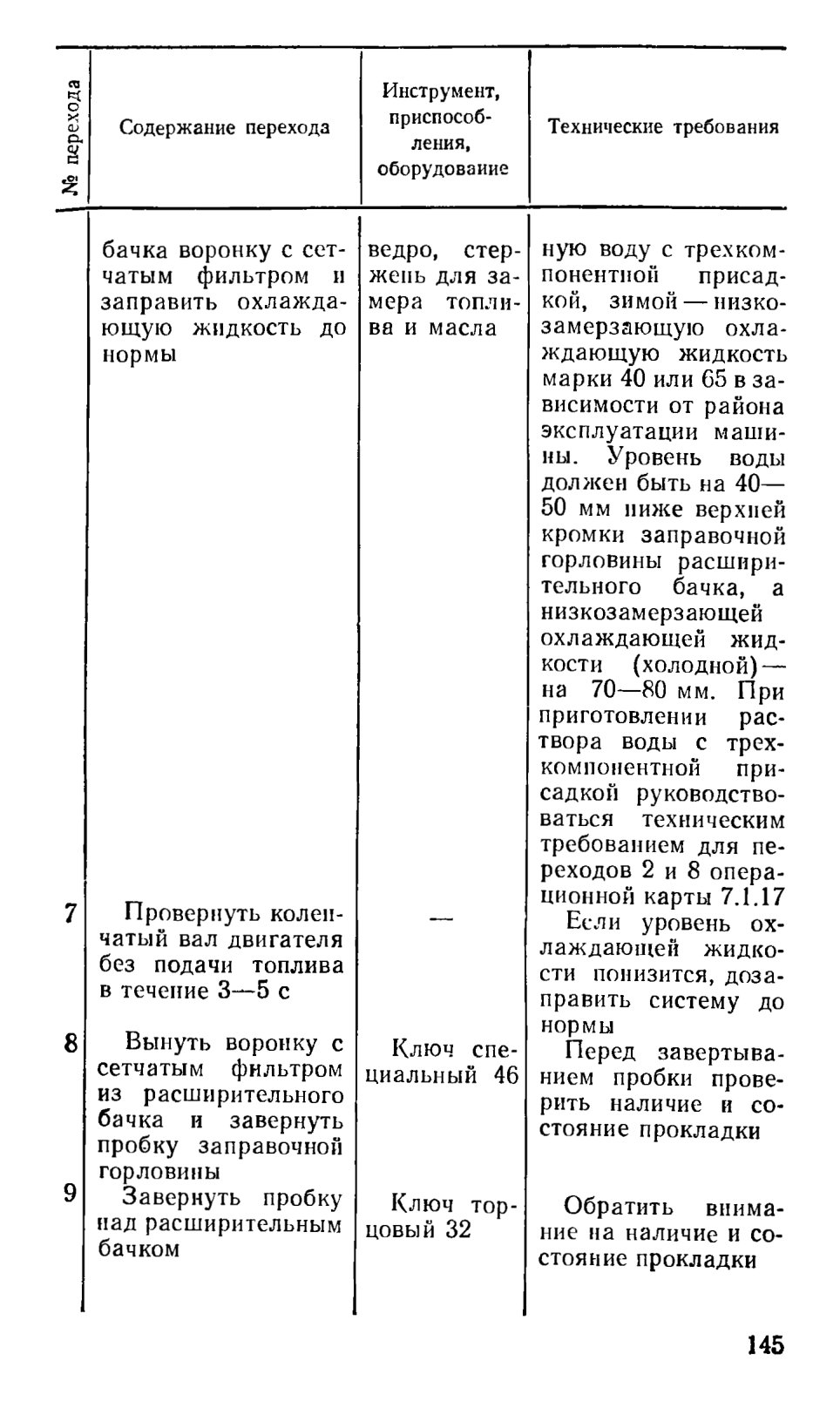

Заправка охлаждающей жидкости

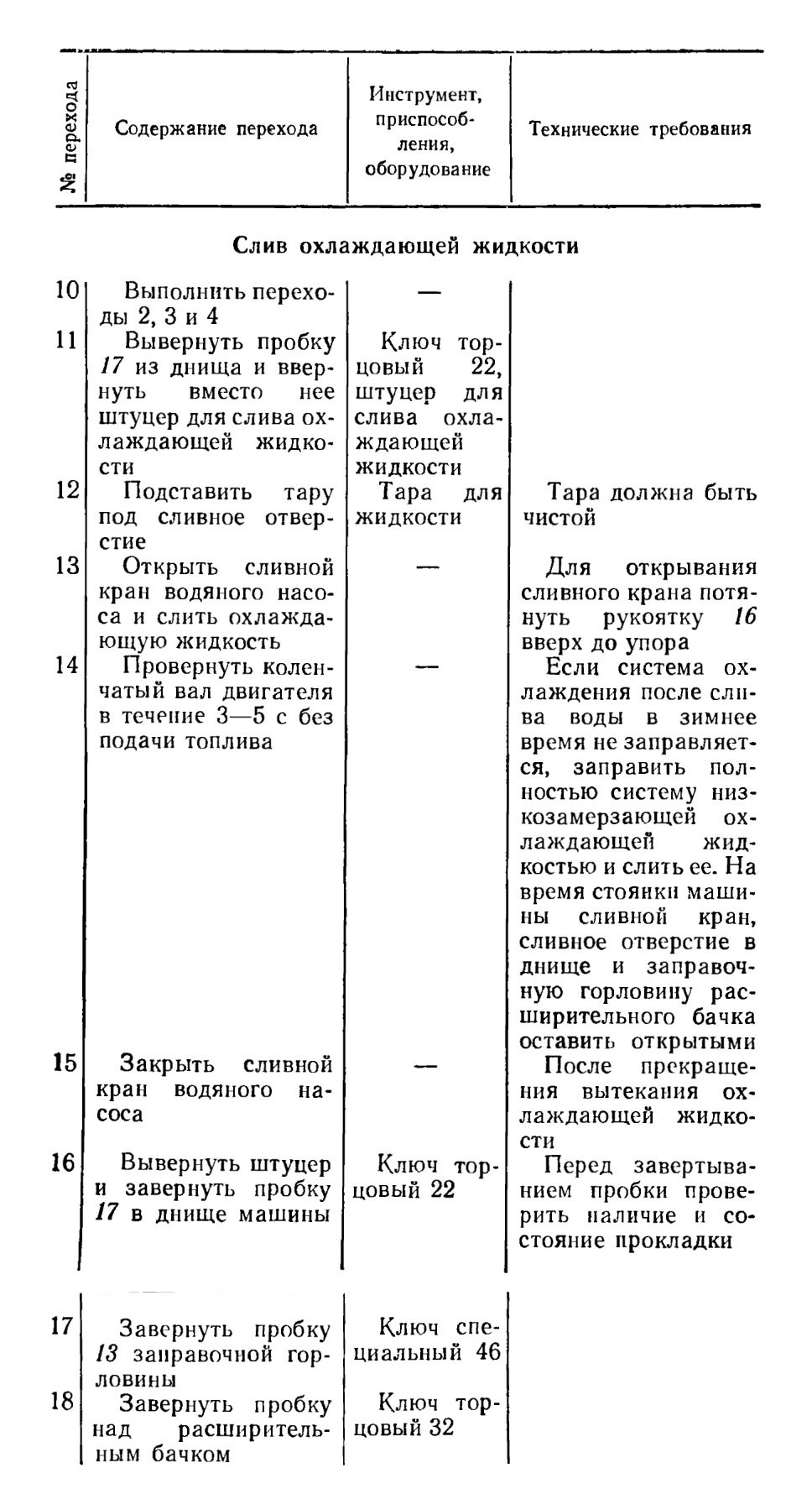

Слив охлаждающей жидкости
