Бронетранспортер БТР-Д. Инструкция по эксплуатации (1988 год) - часть 7

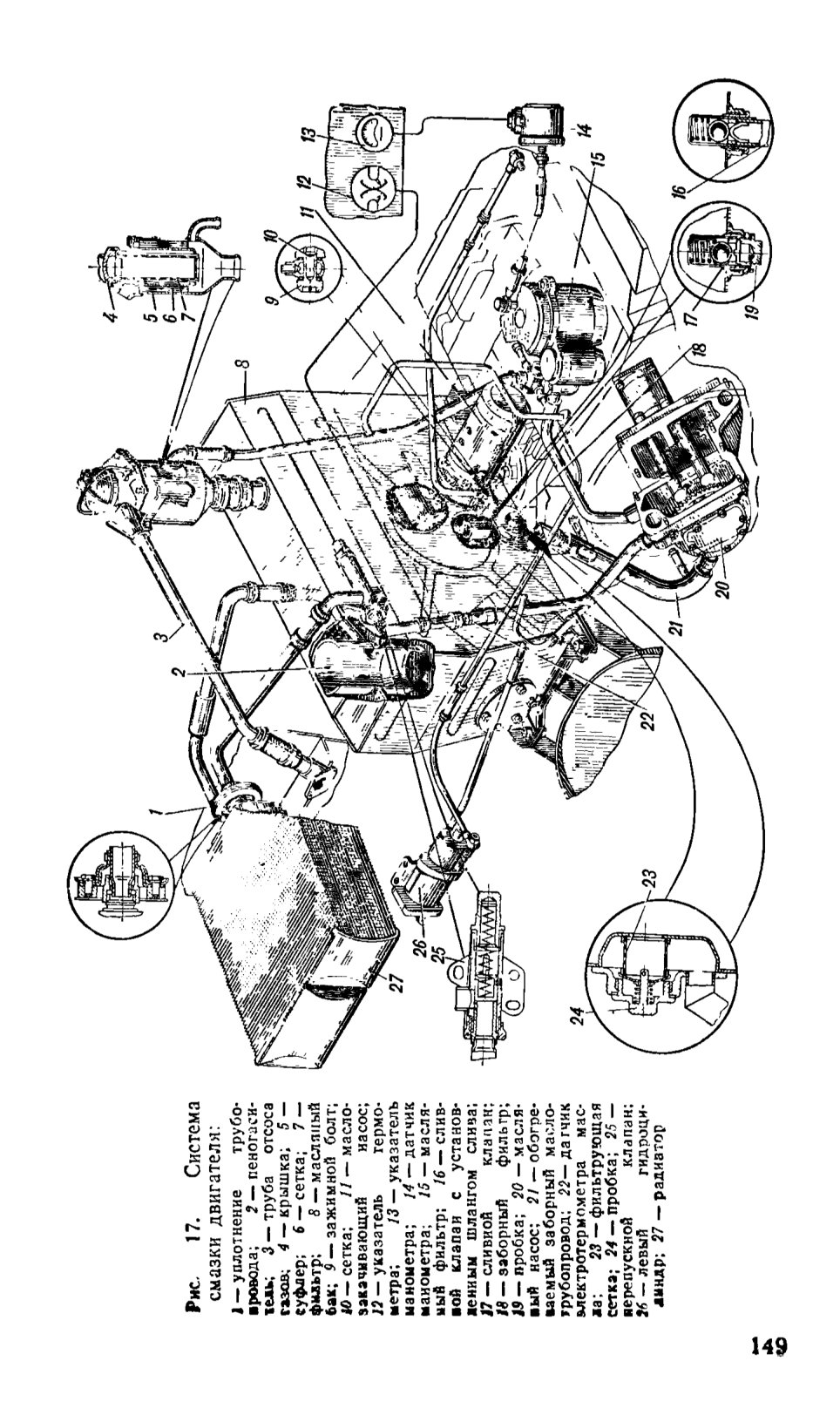

7.1.5. ЗАМЕНА МАСЛА В СИСТЕМЕ СМАЗКИ ДВИГАТЕЛЯ

Инструмент, приспособления и оборудование: ключи торцовые 32,27,22, ключ для слива топлива и масла, стержень для замера уровня топлива и масла, плоскогубцы, лампа переносная, агрегат заправочный МЗА-3 в сборе, ведро, противень, ветошь, ключ гаечный 24x27.

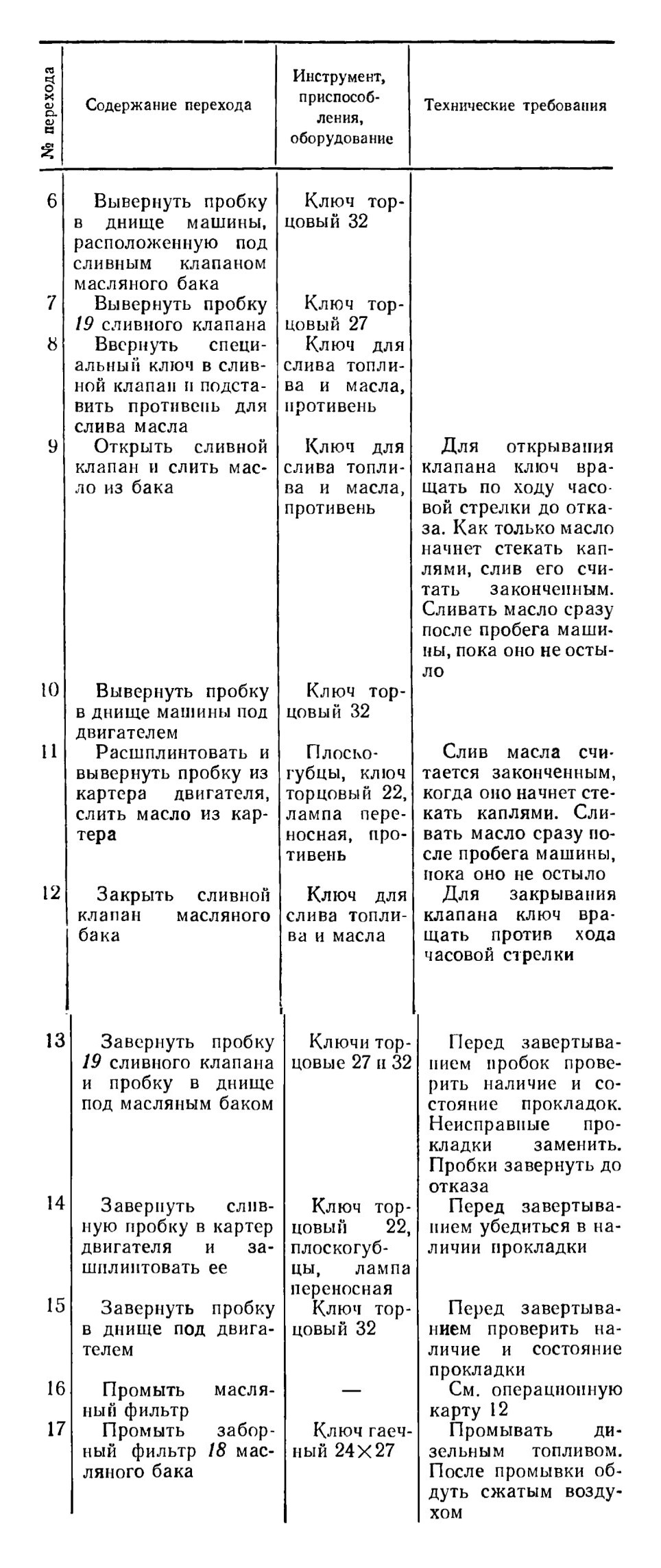

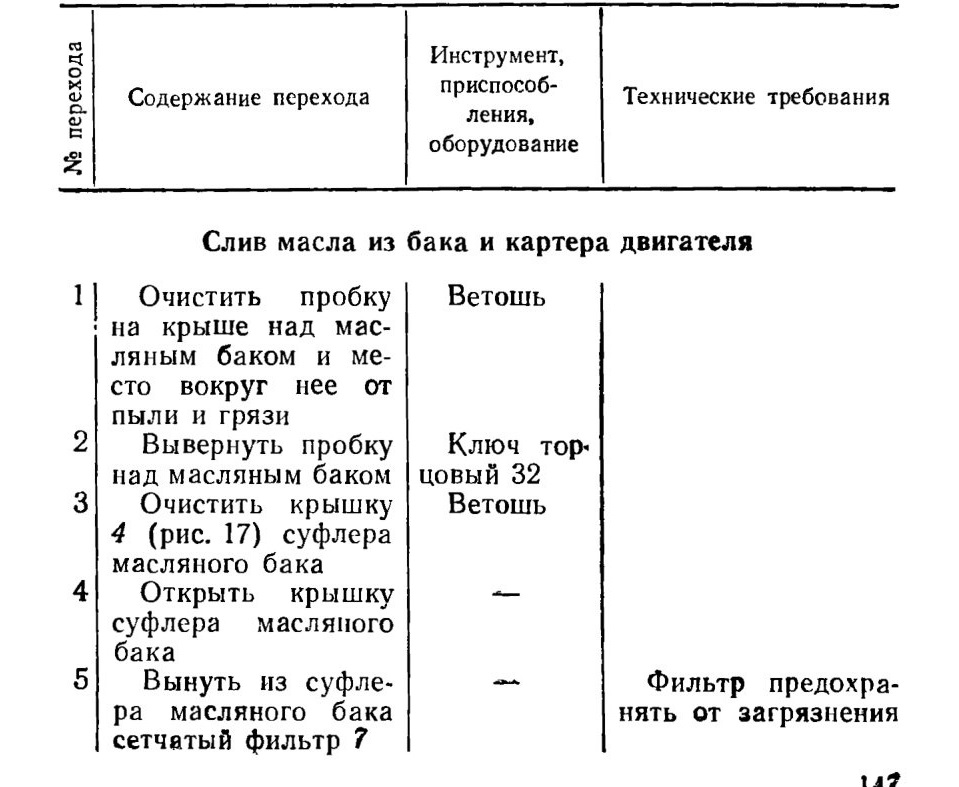

Слив масла из бака и кратера двигателя

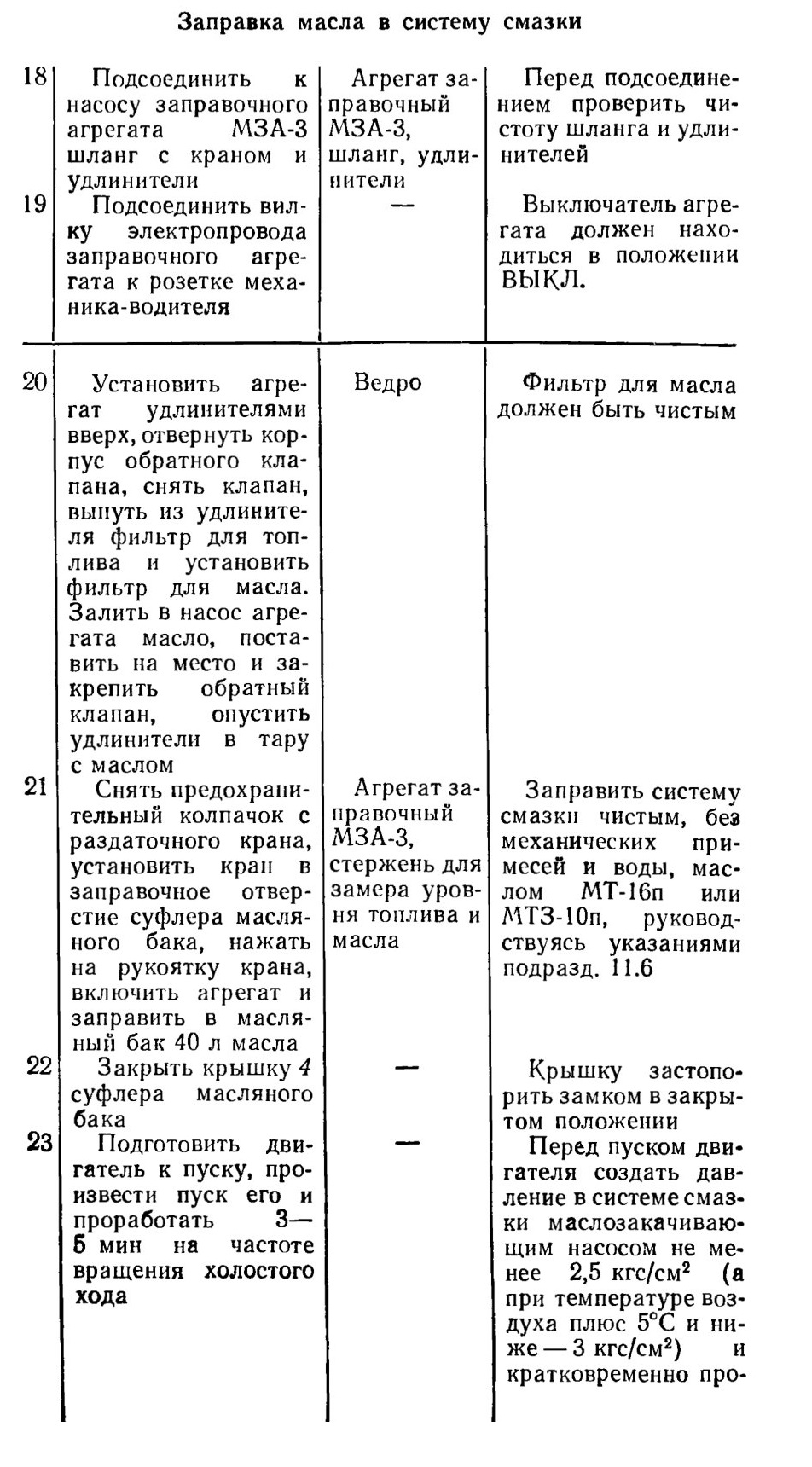

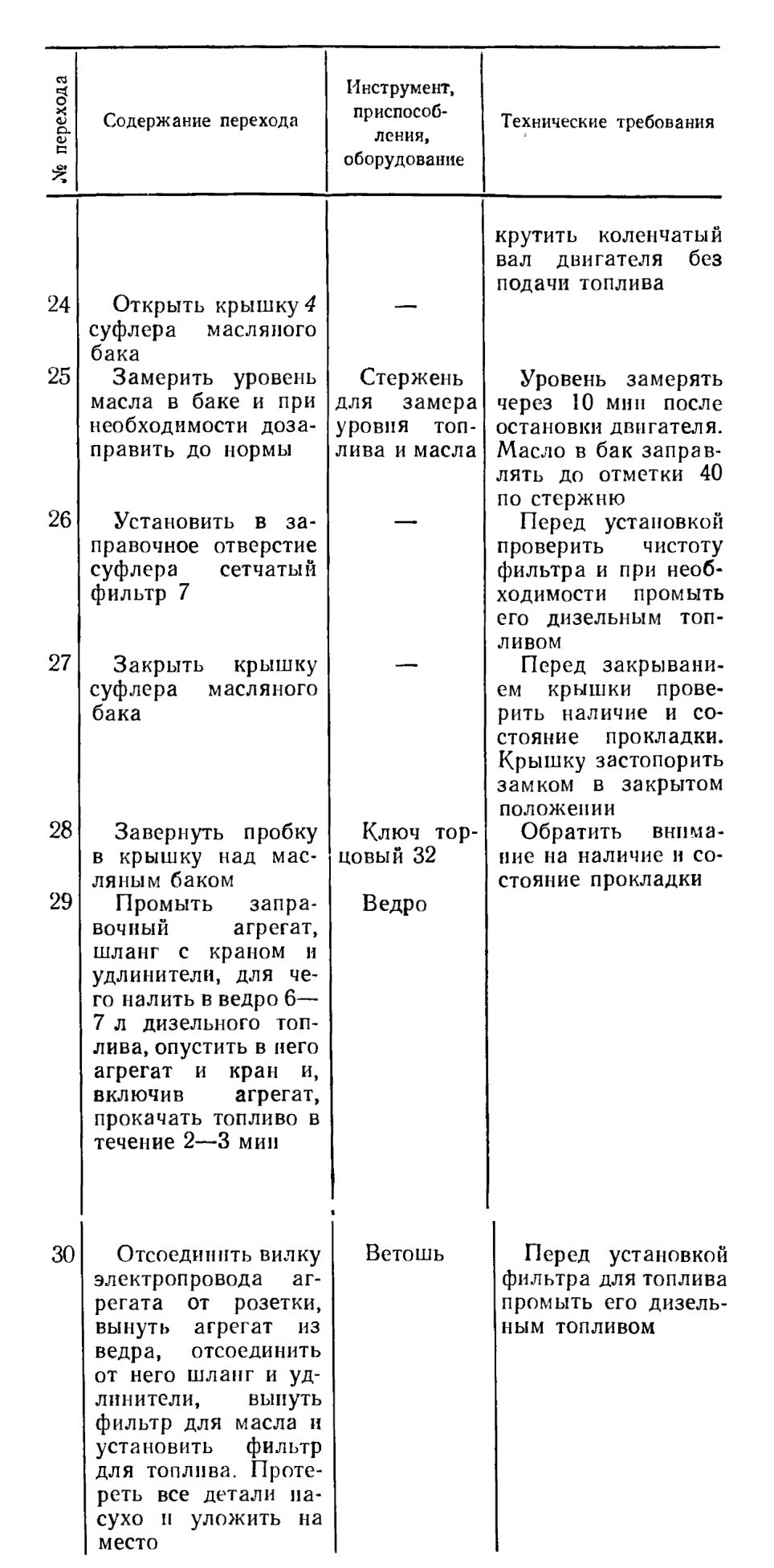

Заправка масла в систему смазки

7.1.6. ЗАМЕНА МАСЛА В КОРОБКЕ ПЕРЕДАЧ

Инструмент, приспособления и оборудование: коловорот, шарнир к коловороту, головка 17, ключи торцовые 14 и 32, ключ специальный 12, ключ для слива топлива и масла, плоскогубцы, лампа переносная, ведро, противень, отвертка, воронка с сетчатым фильтром, щуп для замера уровня масла.

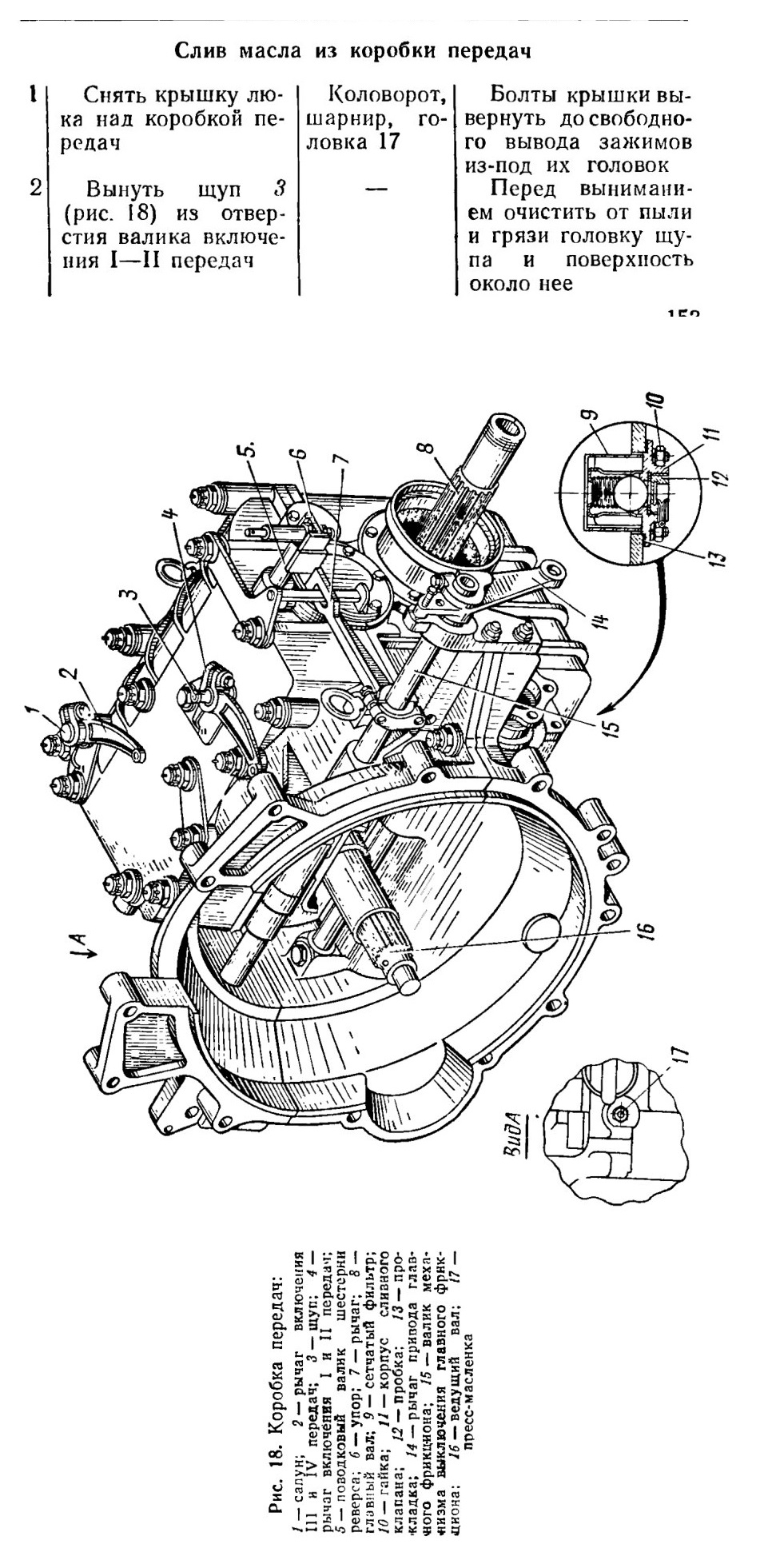

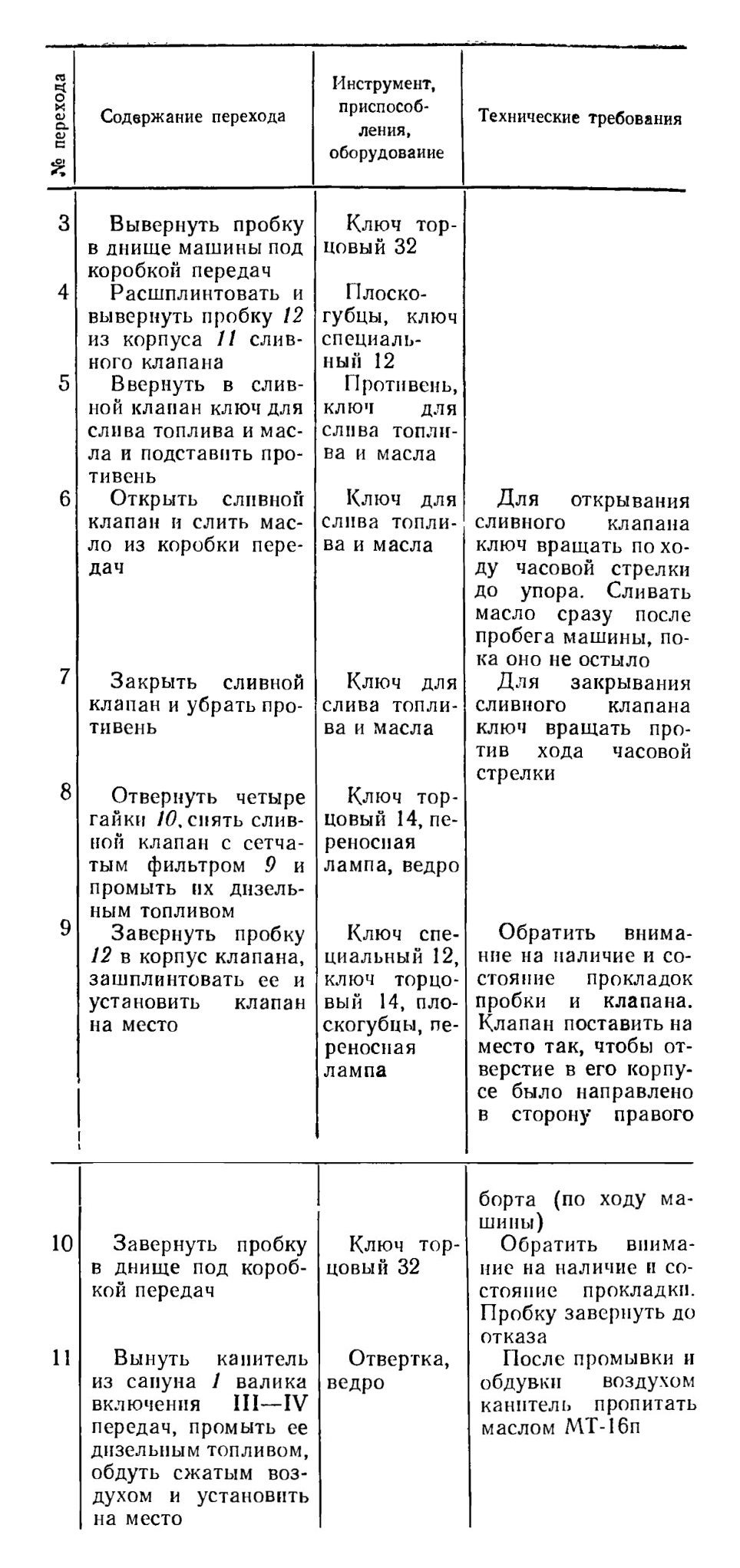

Слив масла из коробки передач

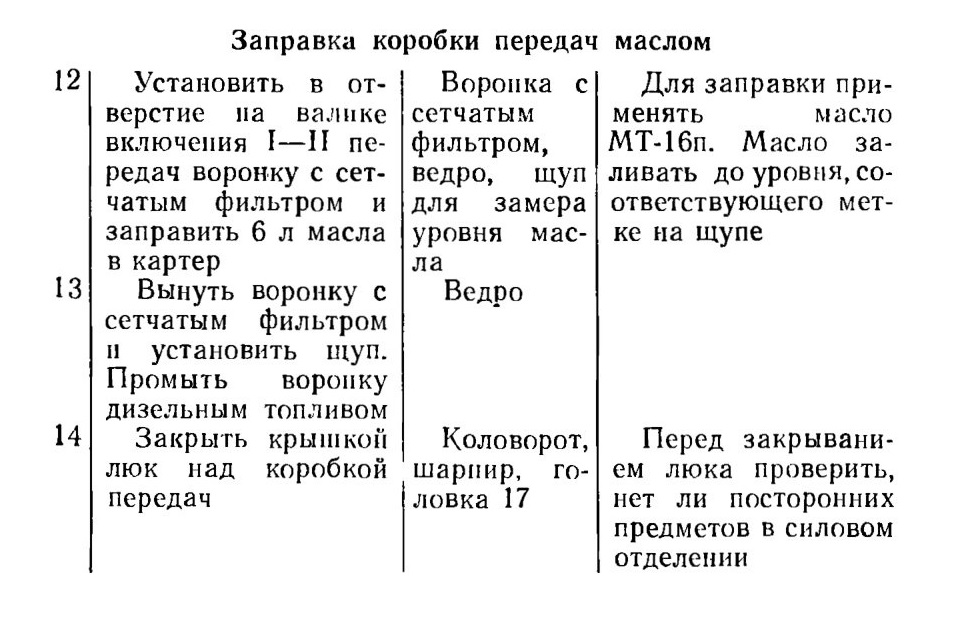

Заправка коробки передач масла

7.1.7. ЗАМЕНА МАСЛА В БОРТОВЫХ РЕДУКТОРАХ
Инструмент, приспособления и оборудование: ключи торцовые 17 и 22, плоскогубцы, ведро, противни (два), шприц для жидкости, молоток, выколотка для пальцев траков, бородок, бак для подогрева масла, ветошь.

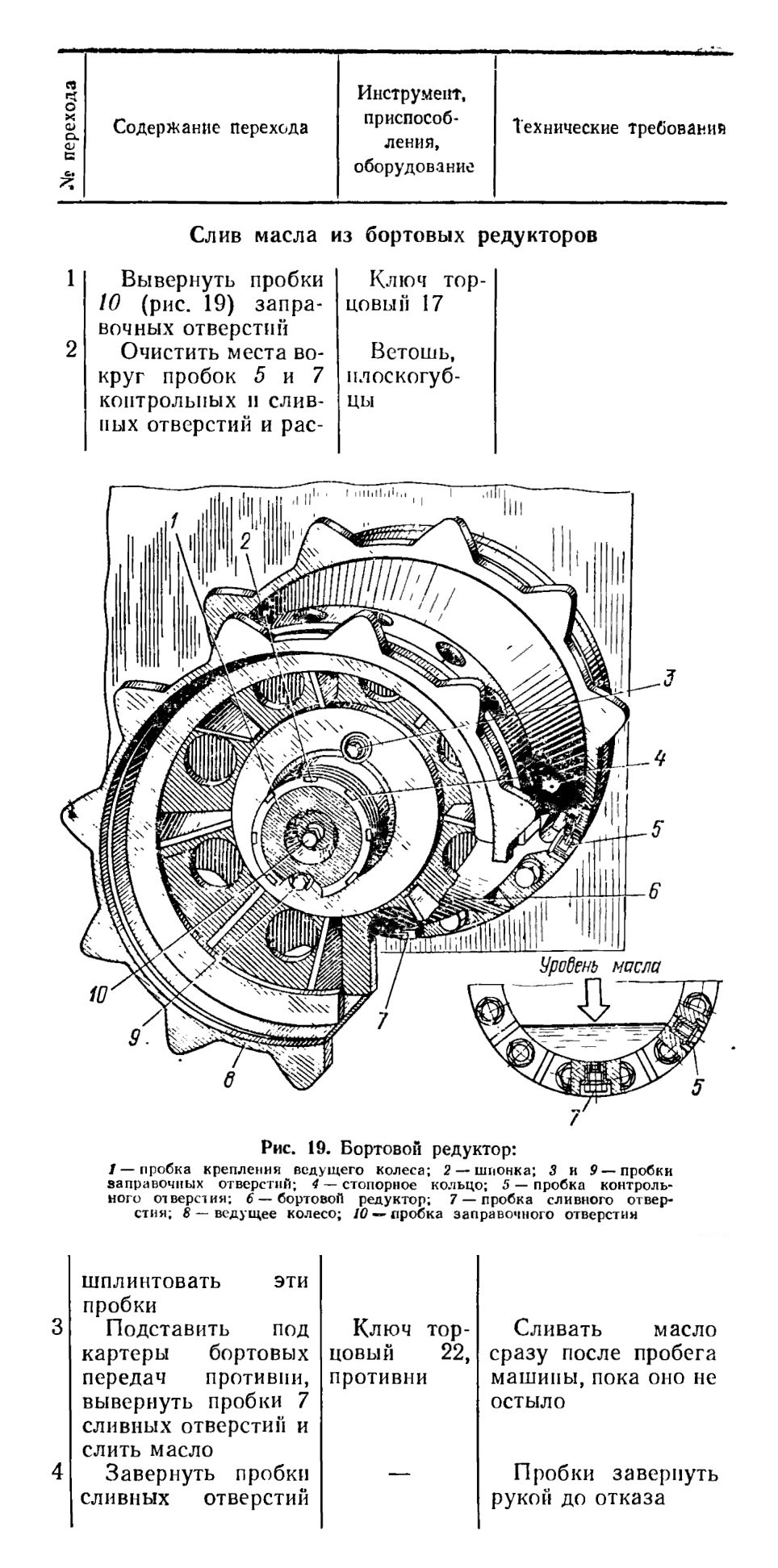

Слив масла из бортовых редукторов

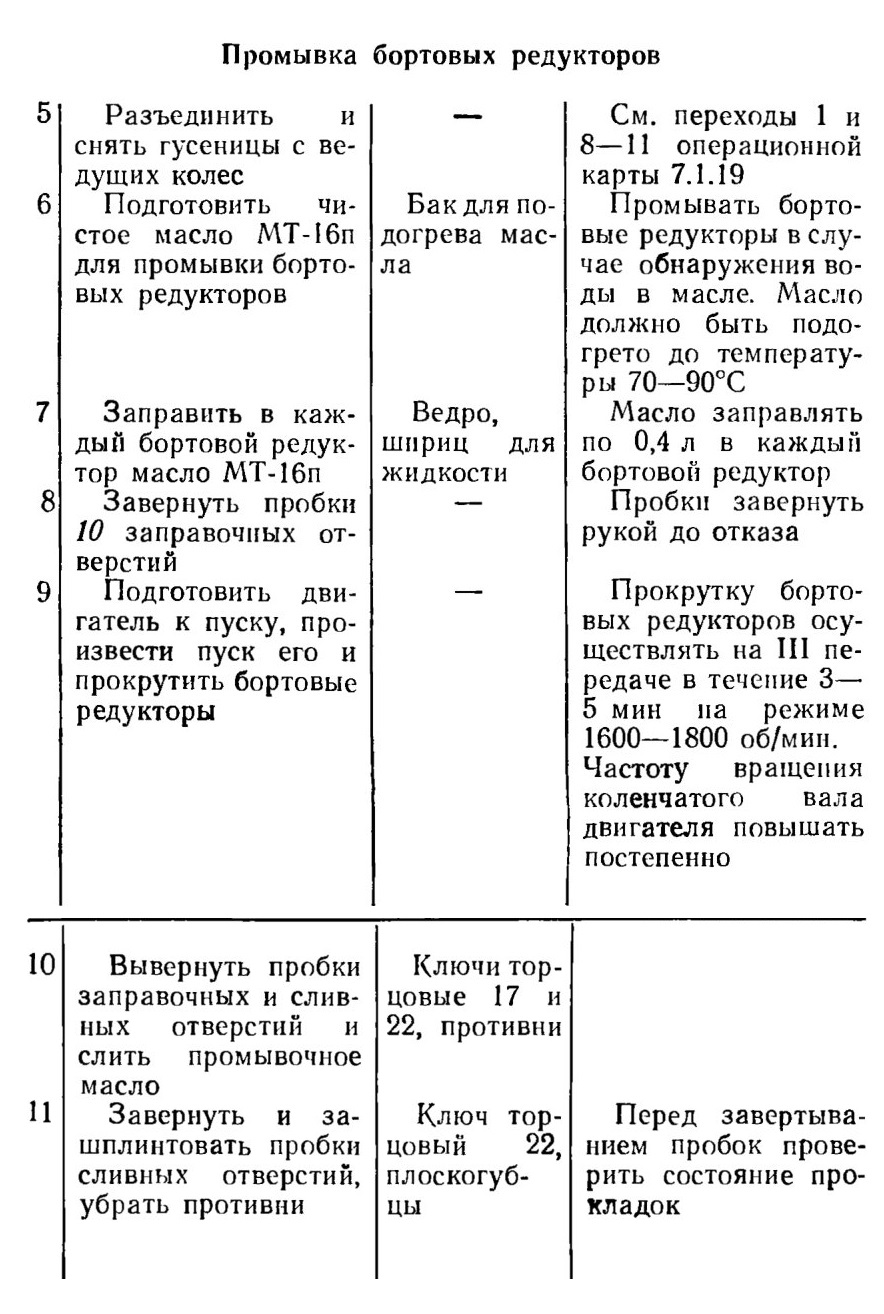

Промывка бортовых редукторов

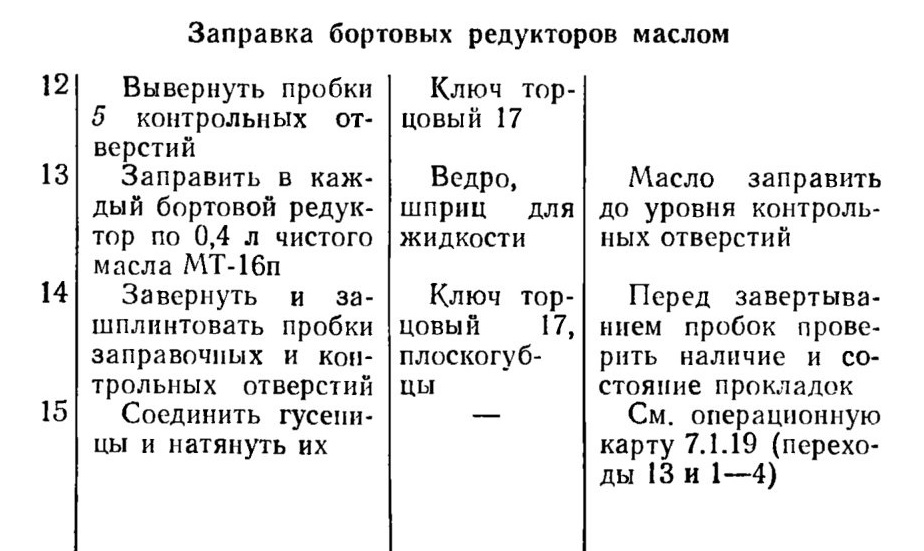

Заправка бортовых редукторов маслом

7.1.8. ЗАМЕНА МАСЛА В ВОДОМЕТАХ
Инструмент, приспособления и оборудование: коловорот, шарнир к коловороту, головка 17, ключ гаечный 17x19, плоскогубцы, шприц для жидкости, тара для слива масла, проволока диаметром 2 мм, державка, вороток, ломик, молоток.

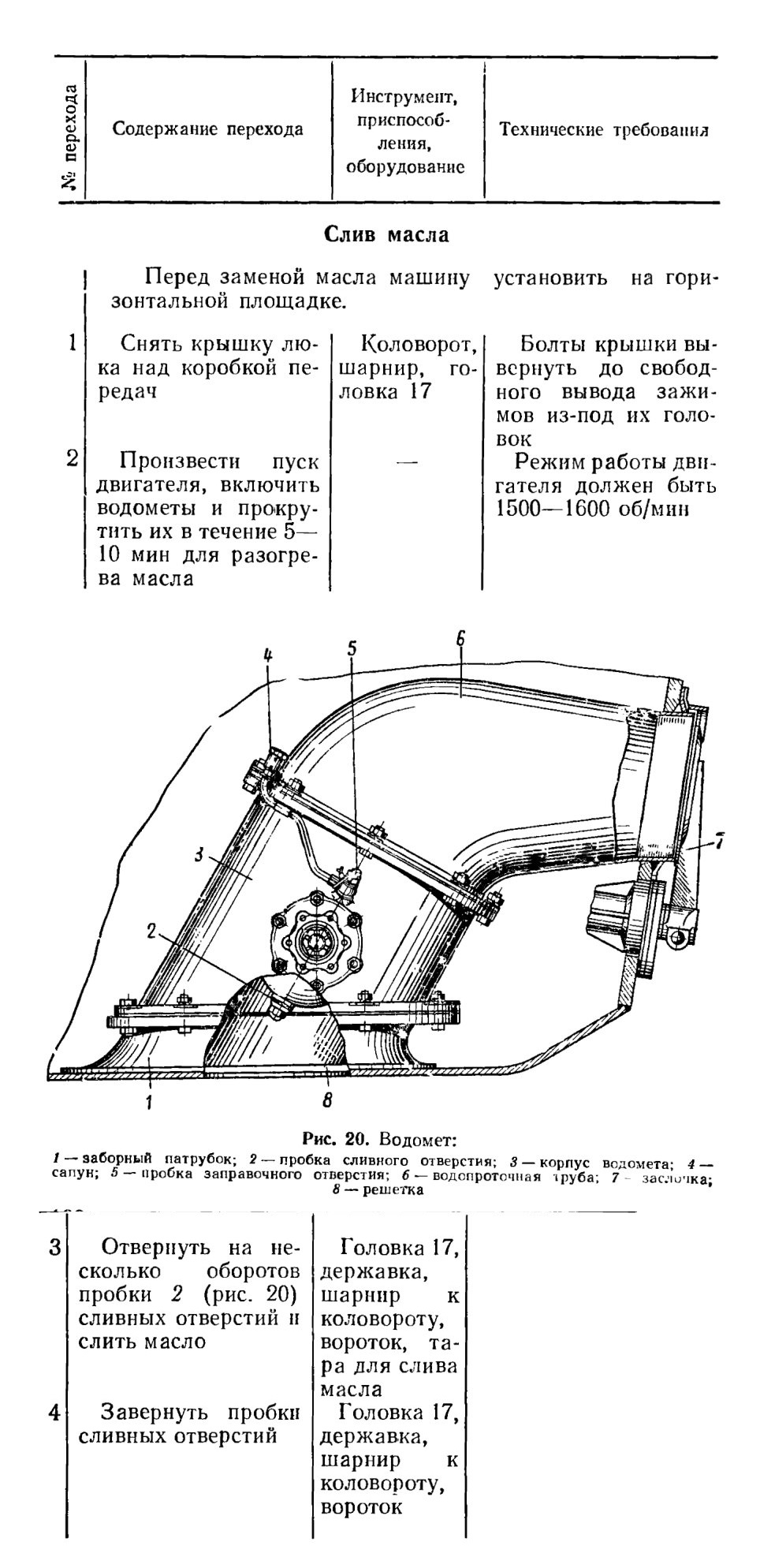

Слив масла

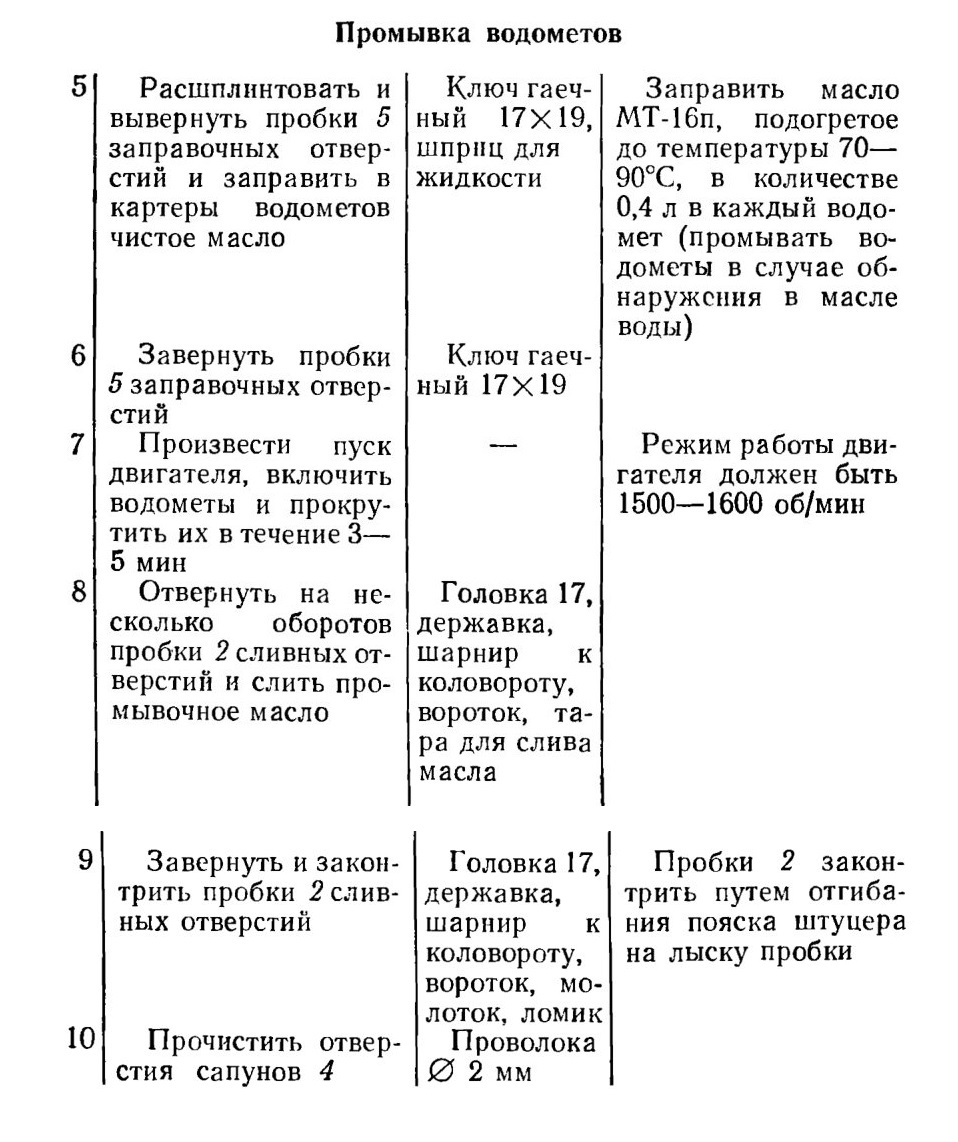

Промывка водометов

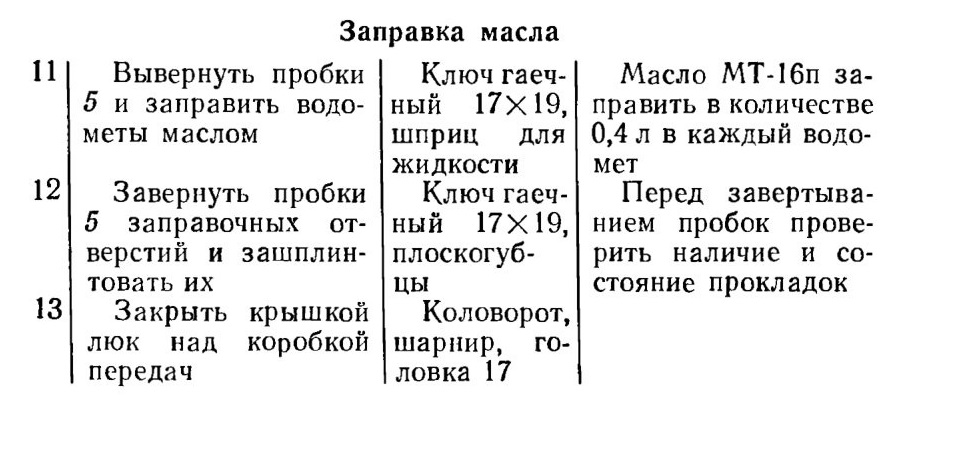

Заправка масла

7.1.9. ЗАМЕНА МАСЛА В КОРПУСЕ РЕГУЛЯТОРА ТОПЛИВНОГО НАСОСА ДВИГАТЕЛЯ

Инструмент, приспособления и оборудование: коловорот, шарнир к коловороту, головка 17, ключ торцовый 17, вороток, плоскогубцы, воронка с сеткой, щуп для замера уровня масла.

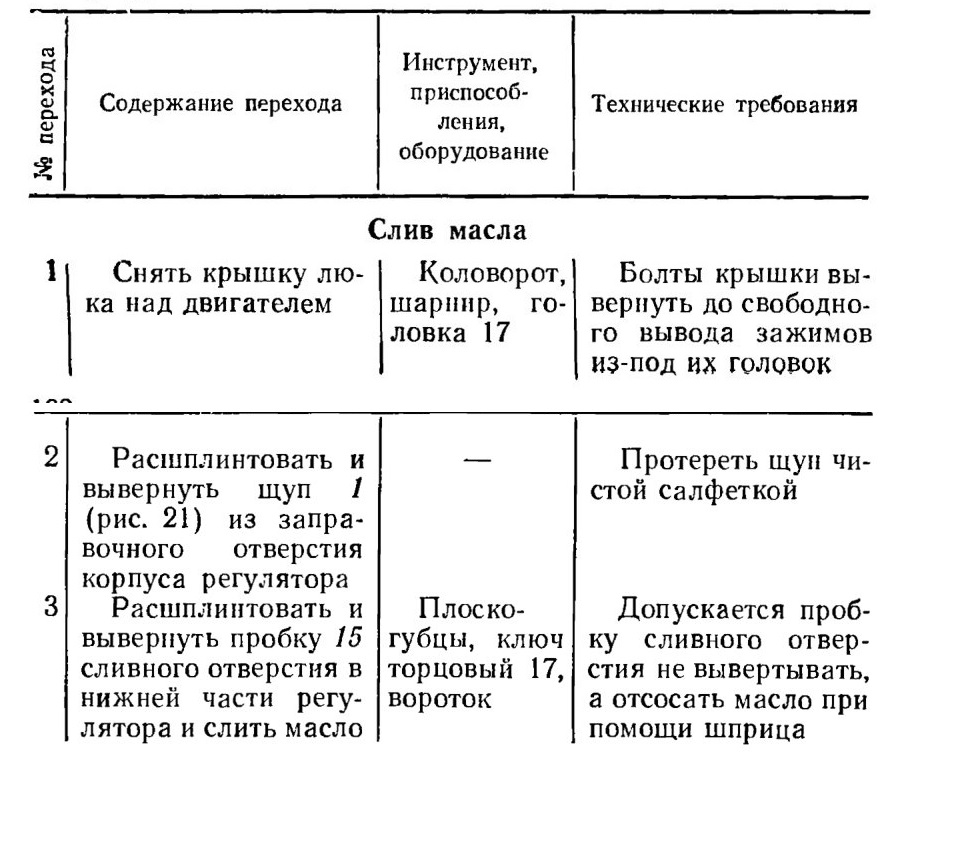

Слив масла

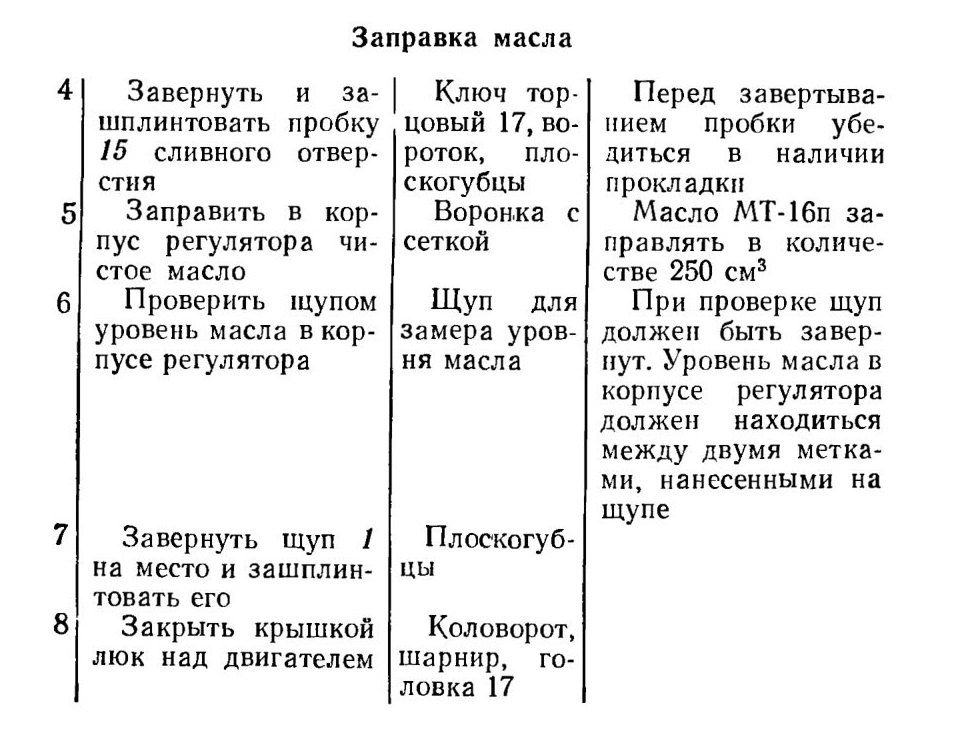

Заправка масла

7.1.10. ЗАМЕНА МАСЛА В ГИДРОСИСТЕМЕ ХОДОВОЙ ЧАСТИ МАШИНЫ

Инструмент, приспособления и оборудование: ключи торцовые 32 и 17, ключи гаечные 8X10 и 17X19, молоток, выколотка для пальцев траков, бородок, плоскогубцы, ведро, воронка с сетчатым фильтром, полотно шелковое, стержень для замера топлива и масла, линейка, противень.

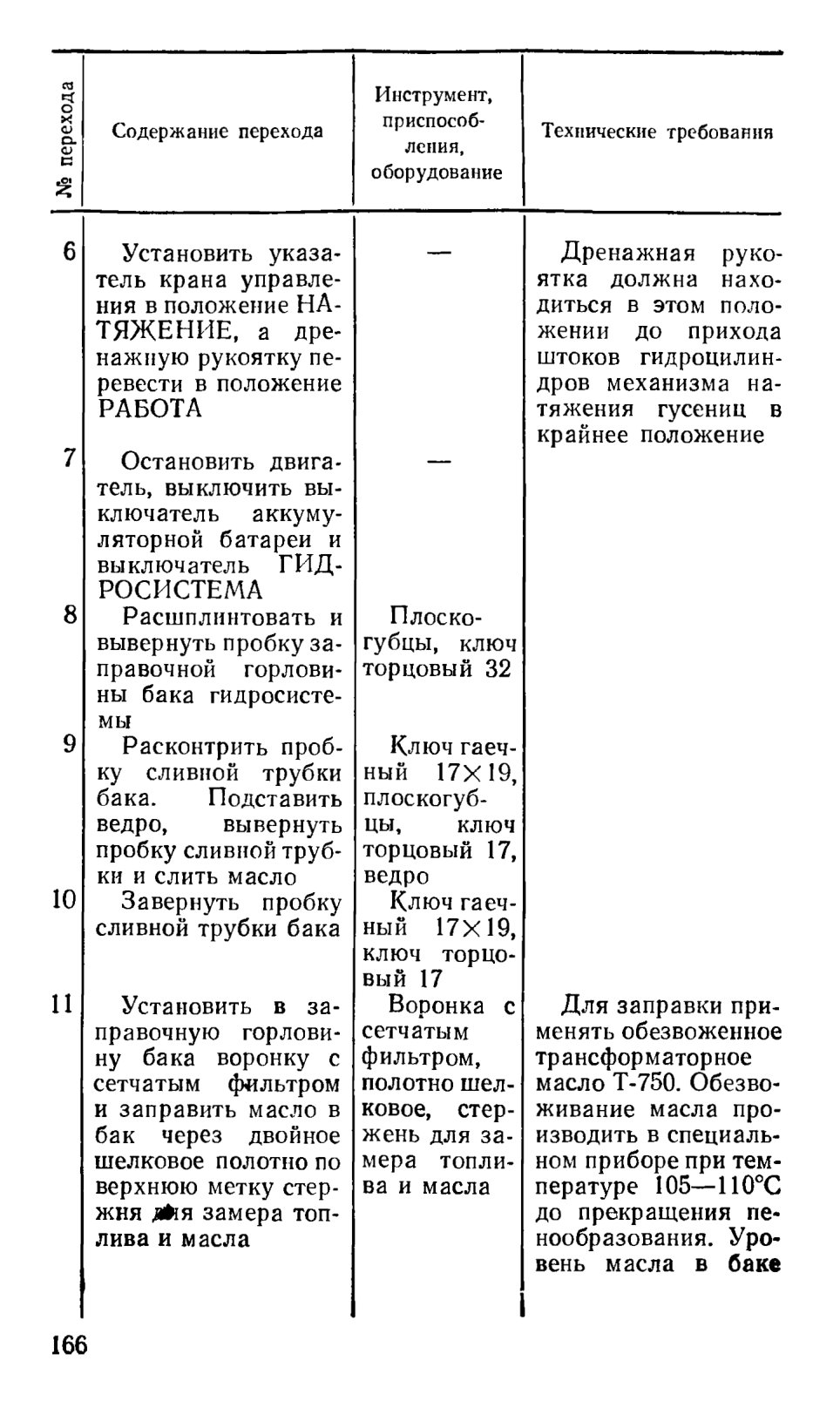

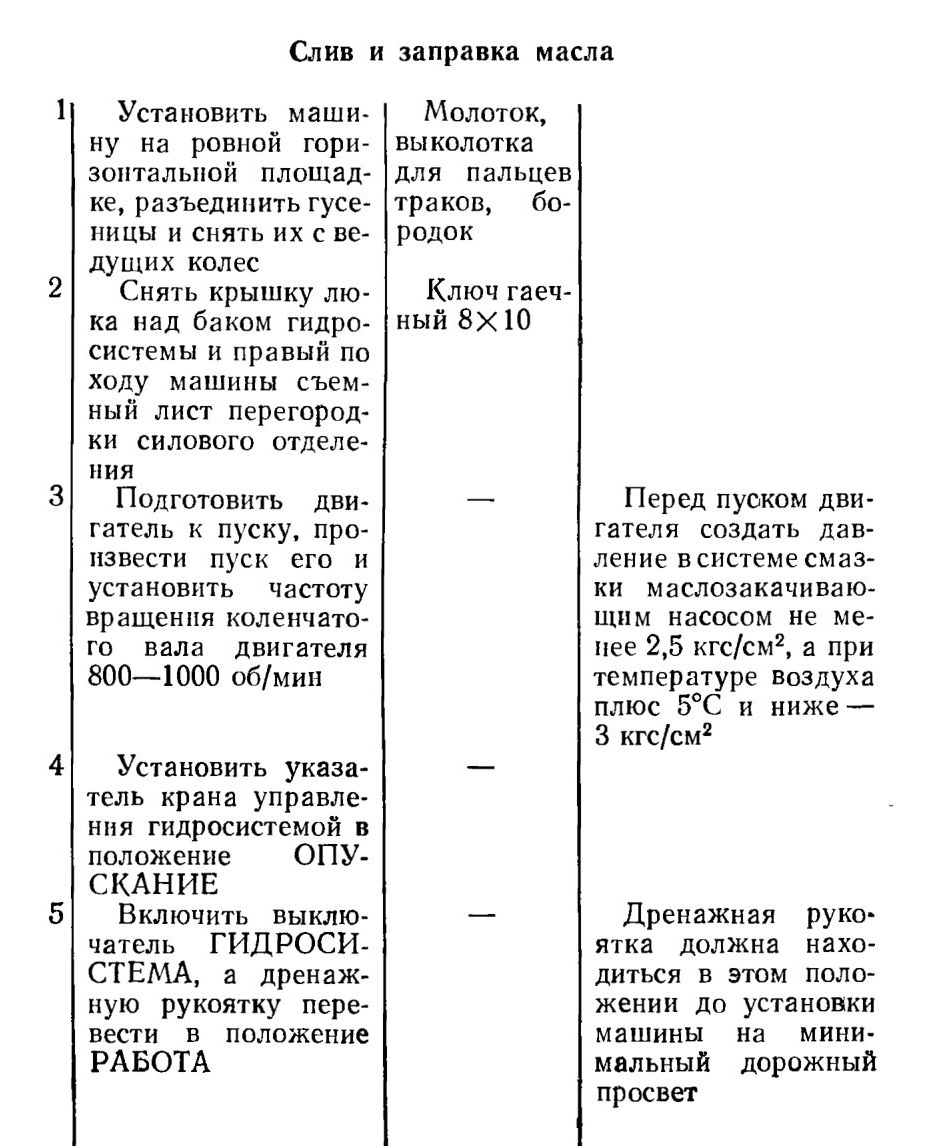

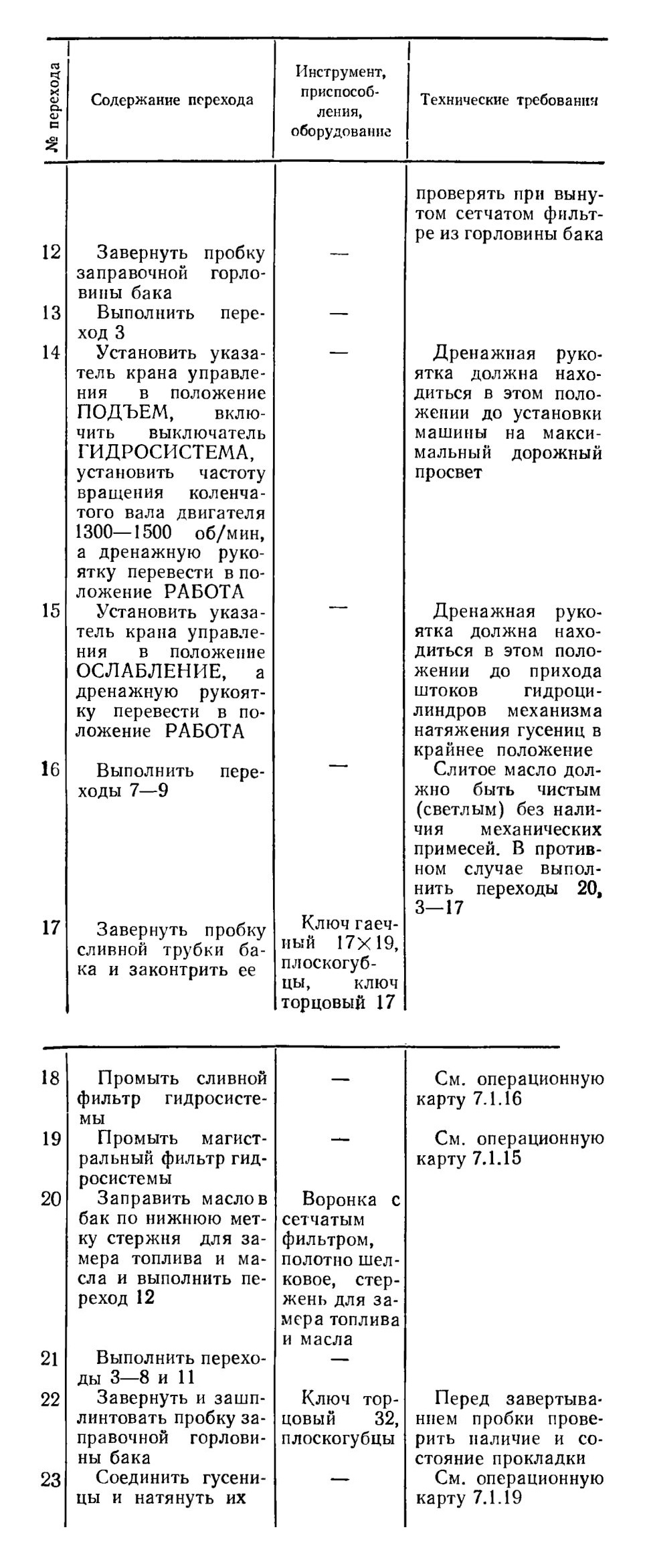

Слив и заправка масла

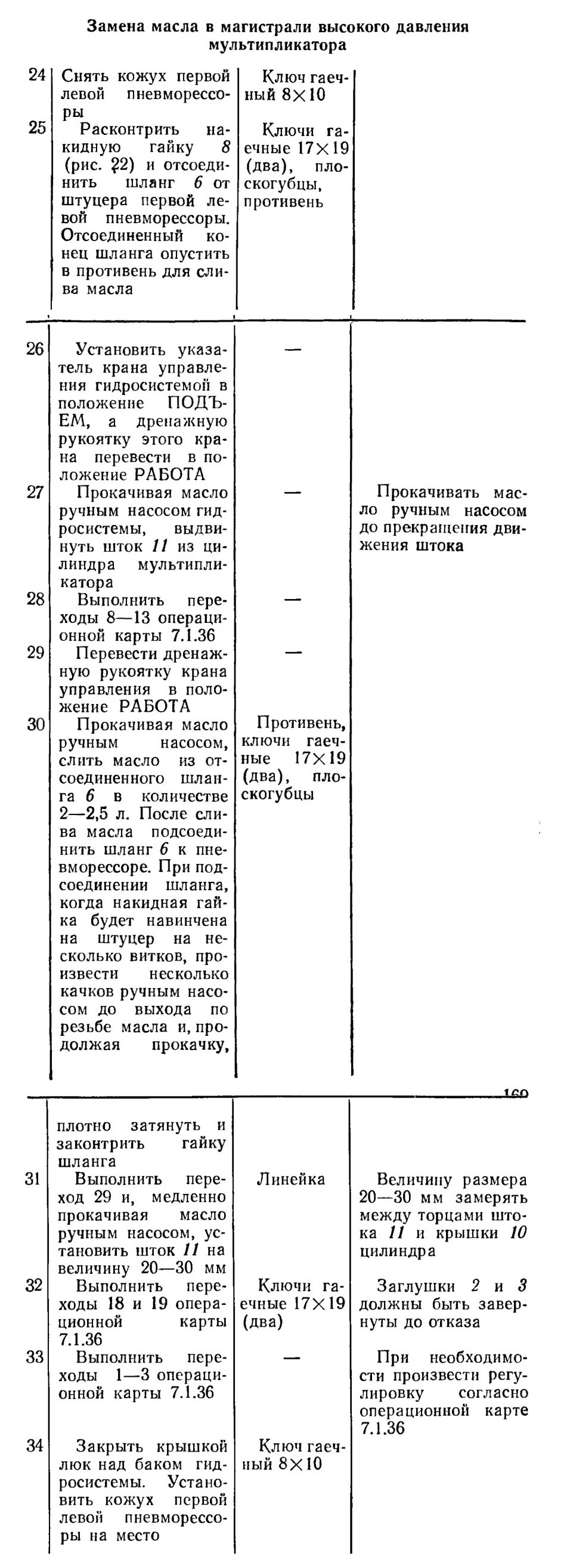

Замена масла в магистрали высокого давления мультипликатора
