7.1.18. ПРОВЕРКА И УСТАНОВКА УГЛА ОПЕРЕЖЕНИЯ ПОДАЧИ ТОПЛИВА

Инструмент, приспособления и оборудование: коловорот, шарнир к коловороту, головка 17, ключи гаечные 10X12, 12X14, 14X17 и 24X27, приспособление для проворачивания коленчатого вала двигателя (из группового комплекта), ключ для гайки форсунки, прибор для определения ВМТ (регляж), приспособление для регулирования начала подачи топлива, лампа переносная, плоскогубцы, отвертка, ключ для регулировочной втулки, ключ для проворачивания топливного насоса, приспособление для снятия форсунки, цветной карандаш или мел.

Проверку и установку угла опережения подачи топлива производить при ненормальностях в работе двигателя после замены, снятия и повторной установки топливного насоса

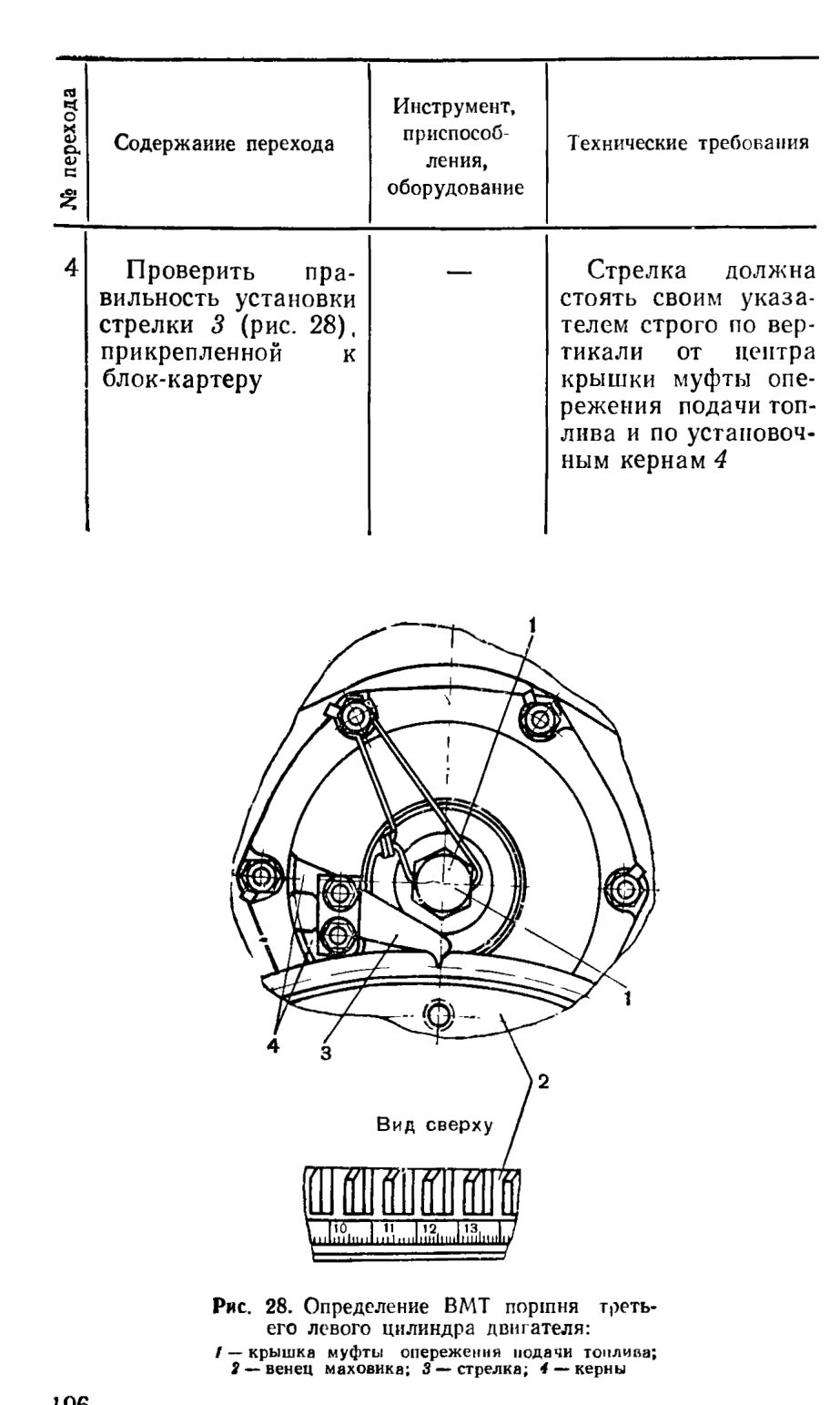

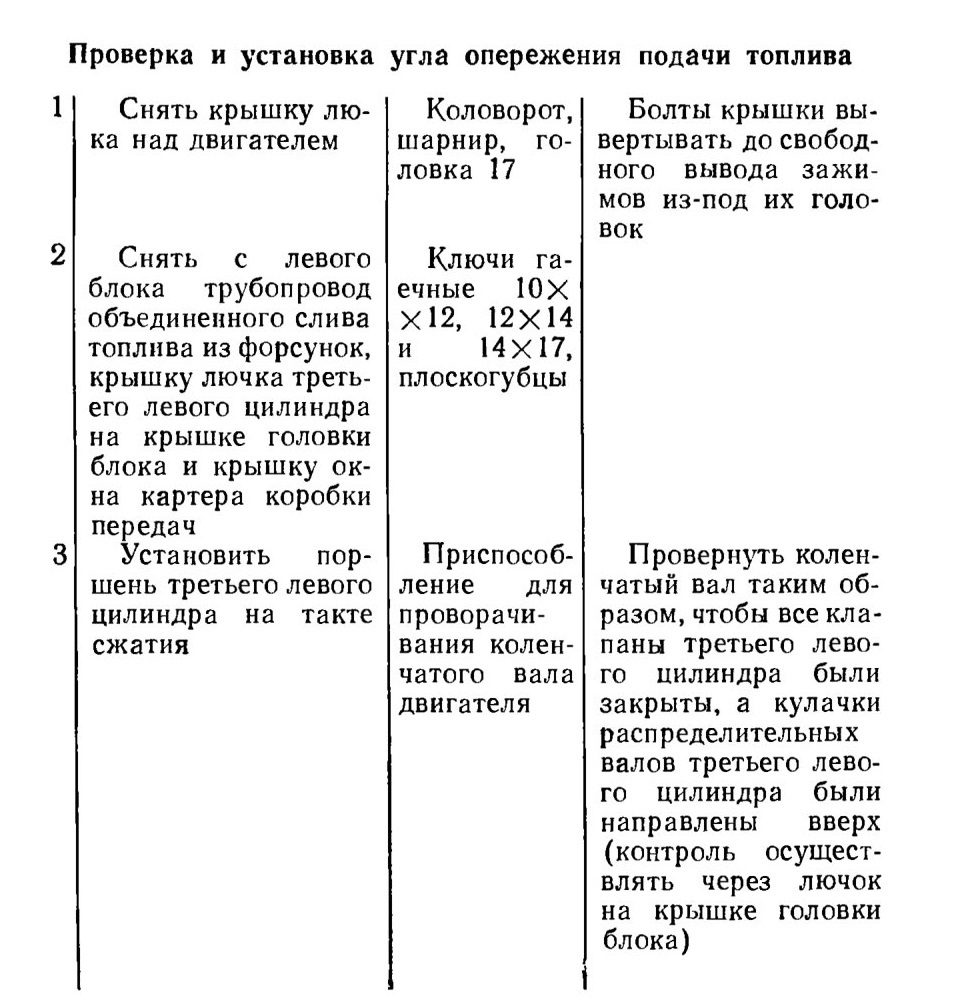

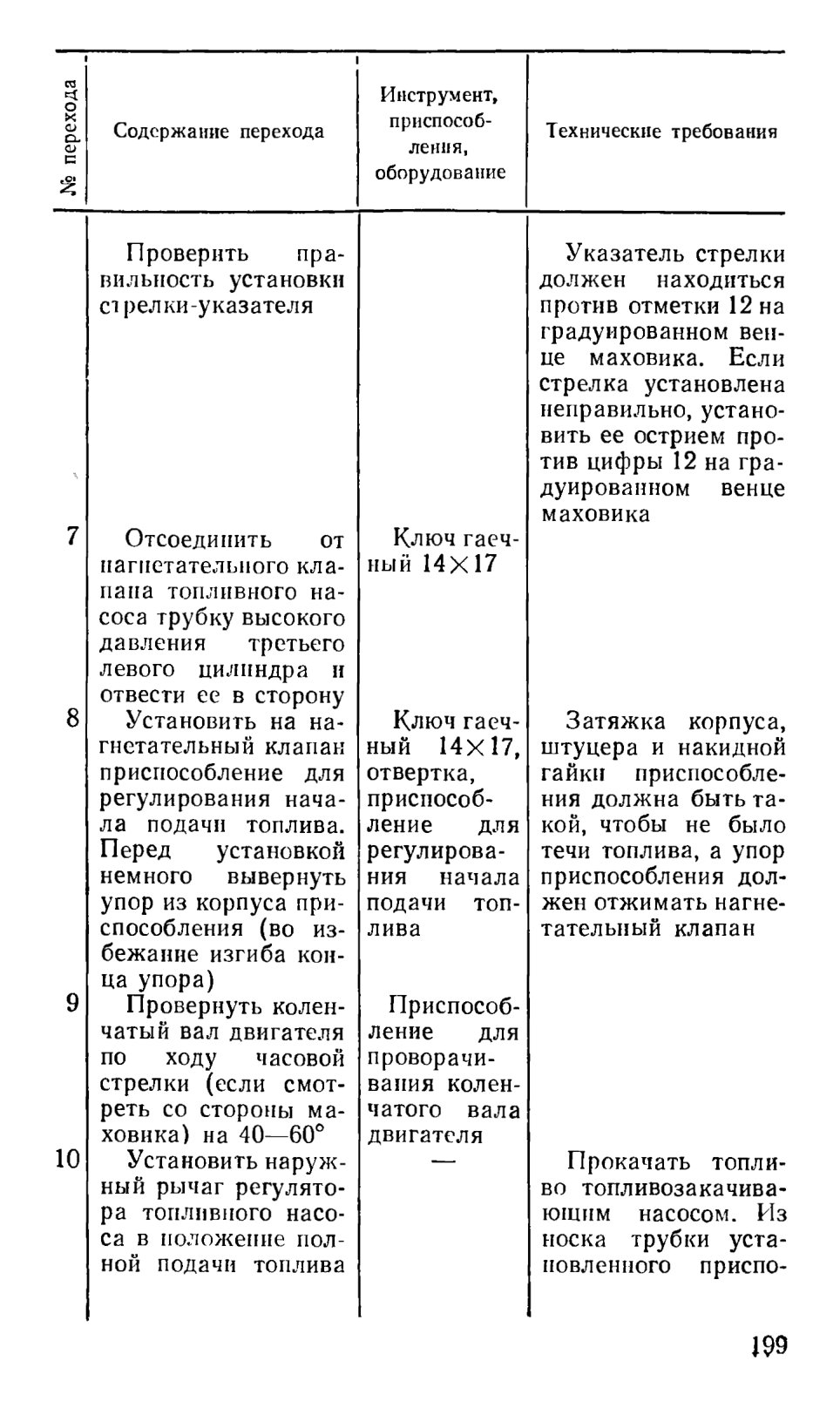

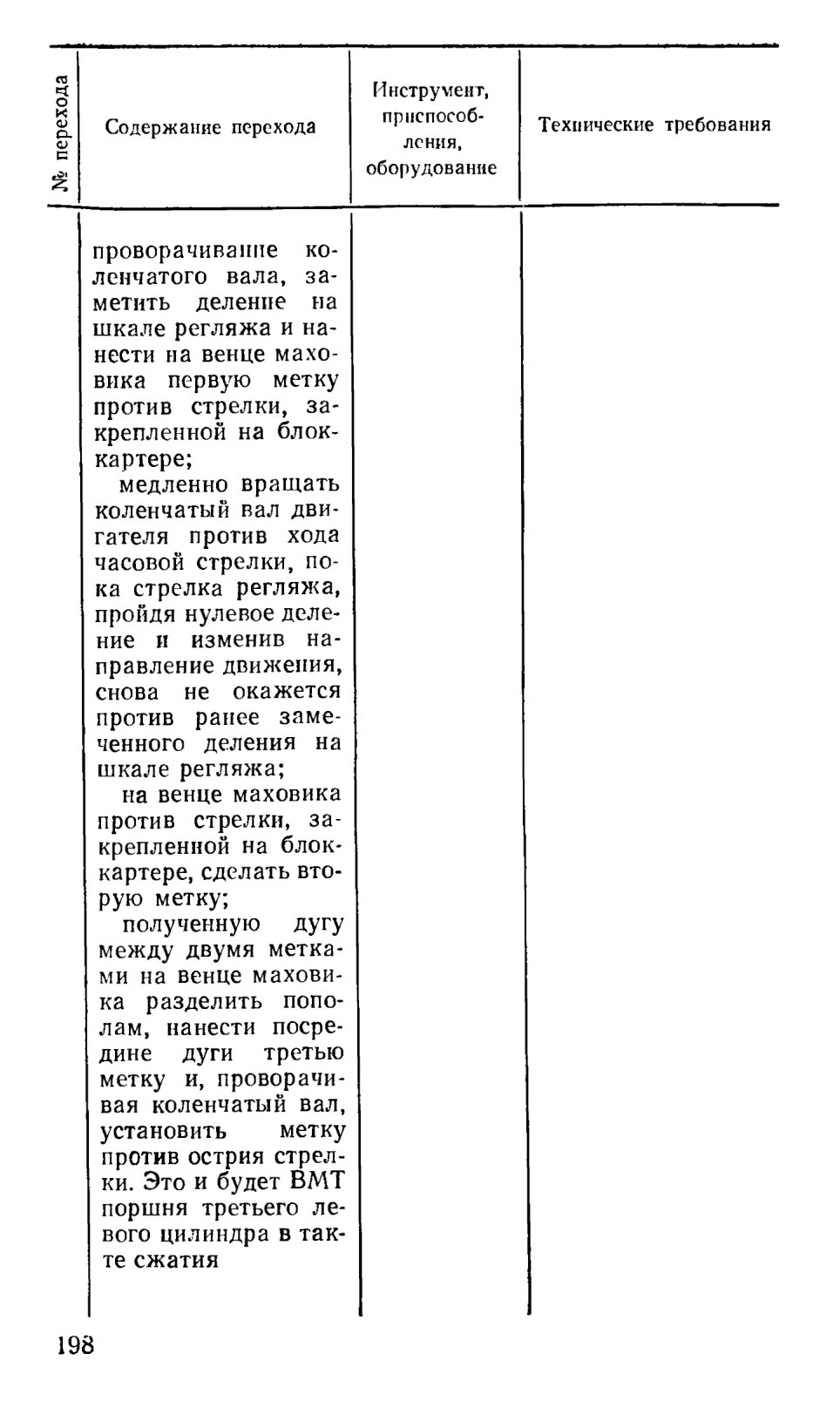

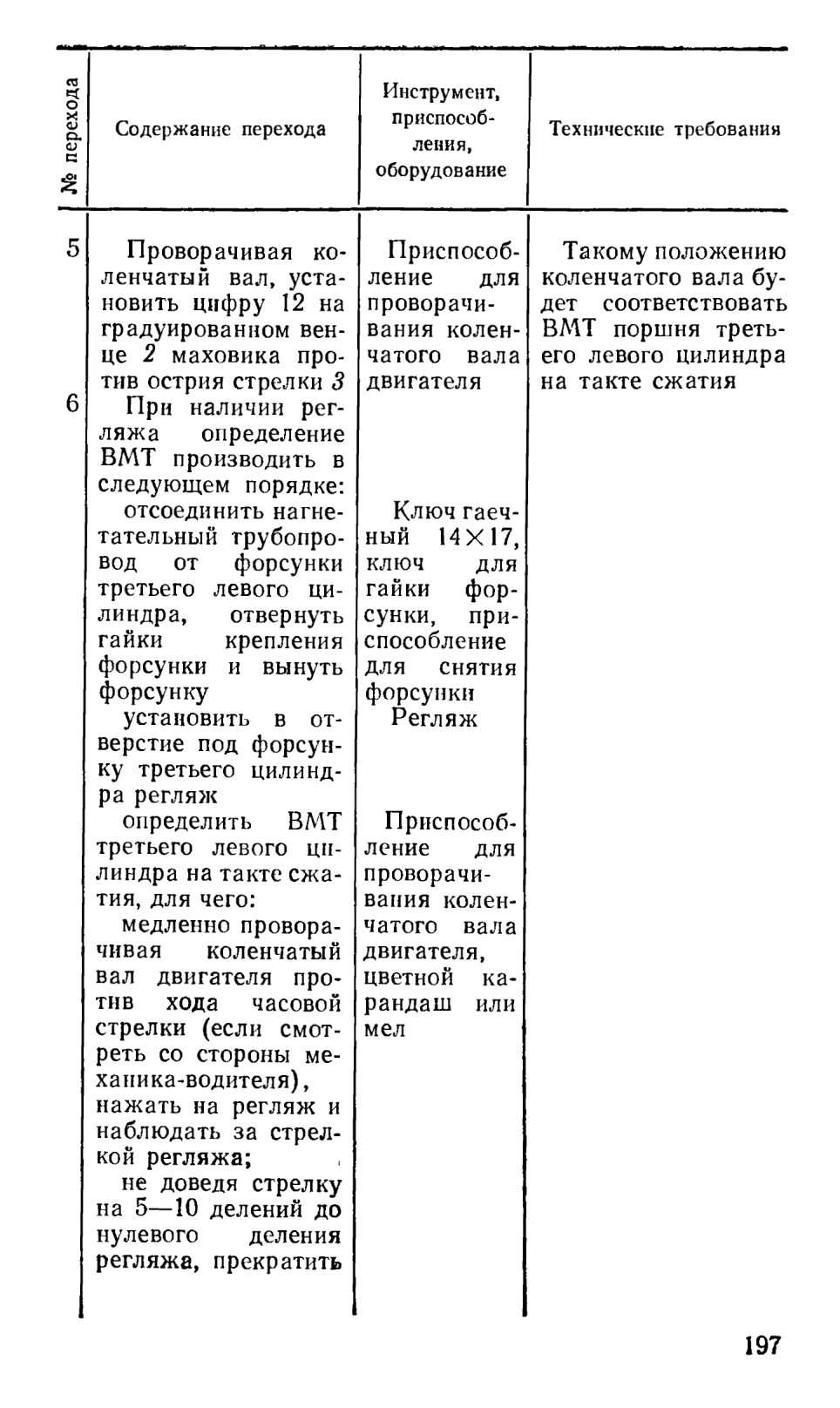

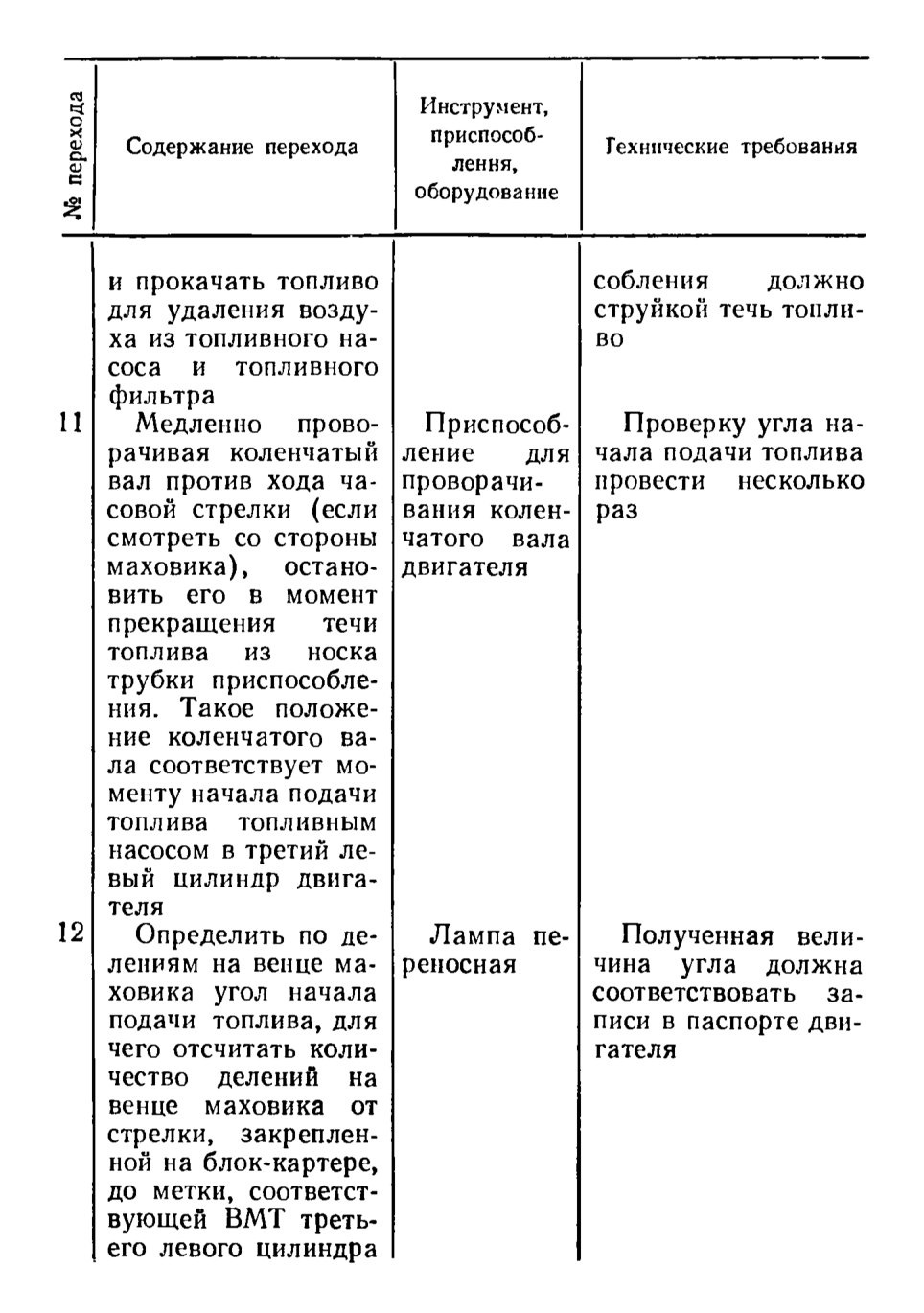

Проверка и установка угла опережения подачи топлива

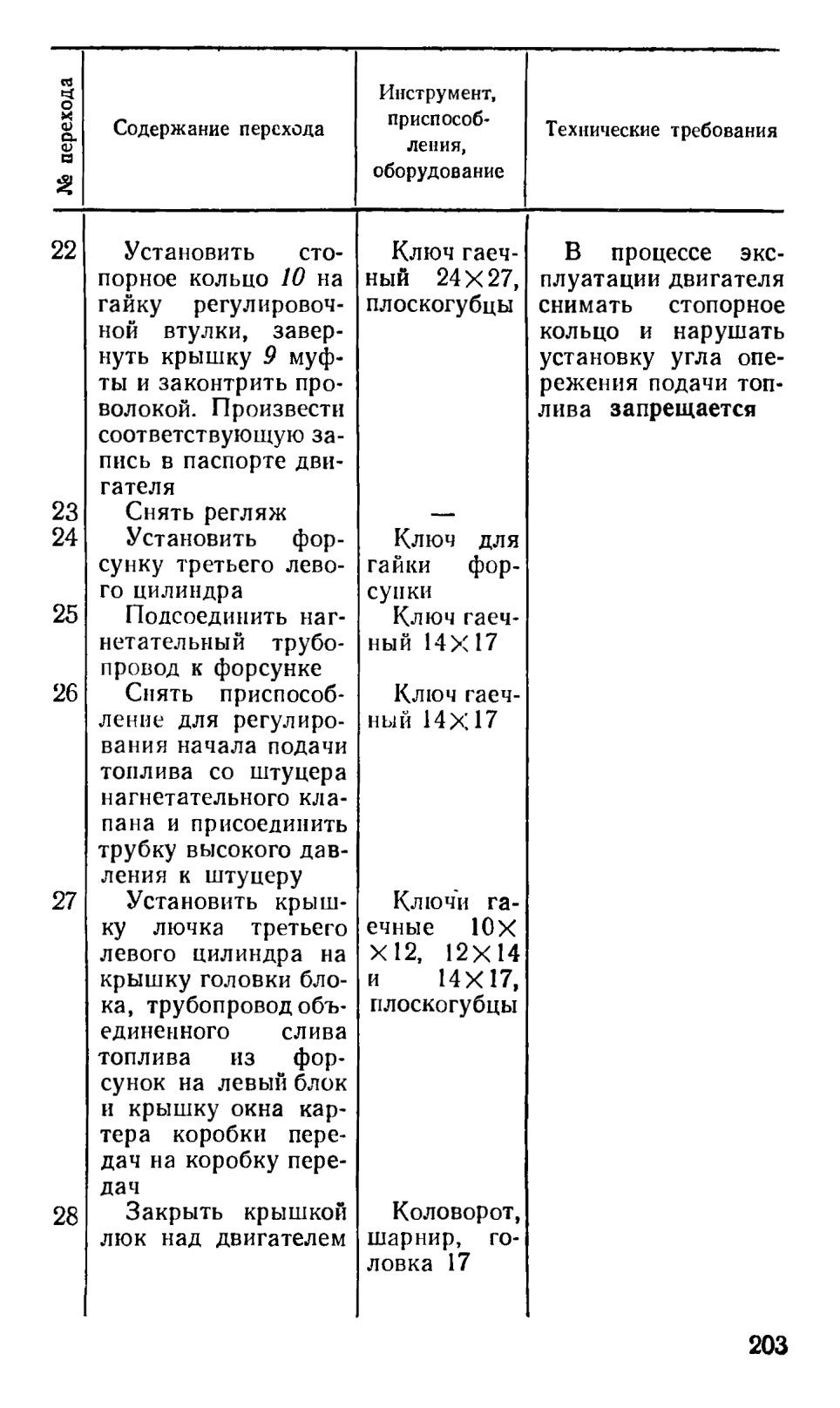

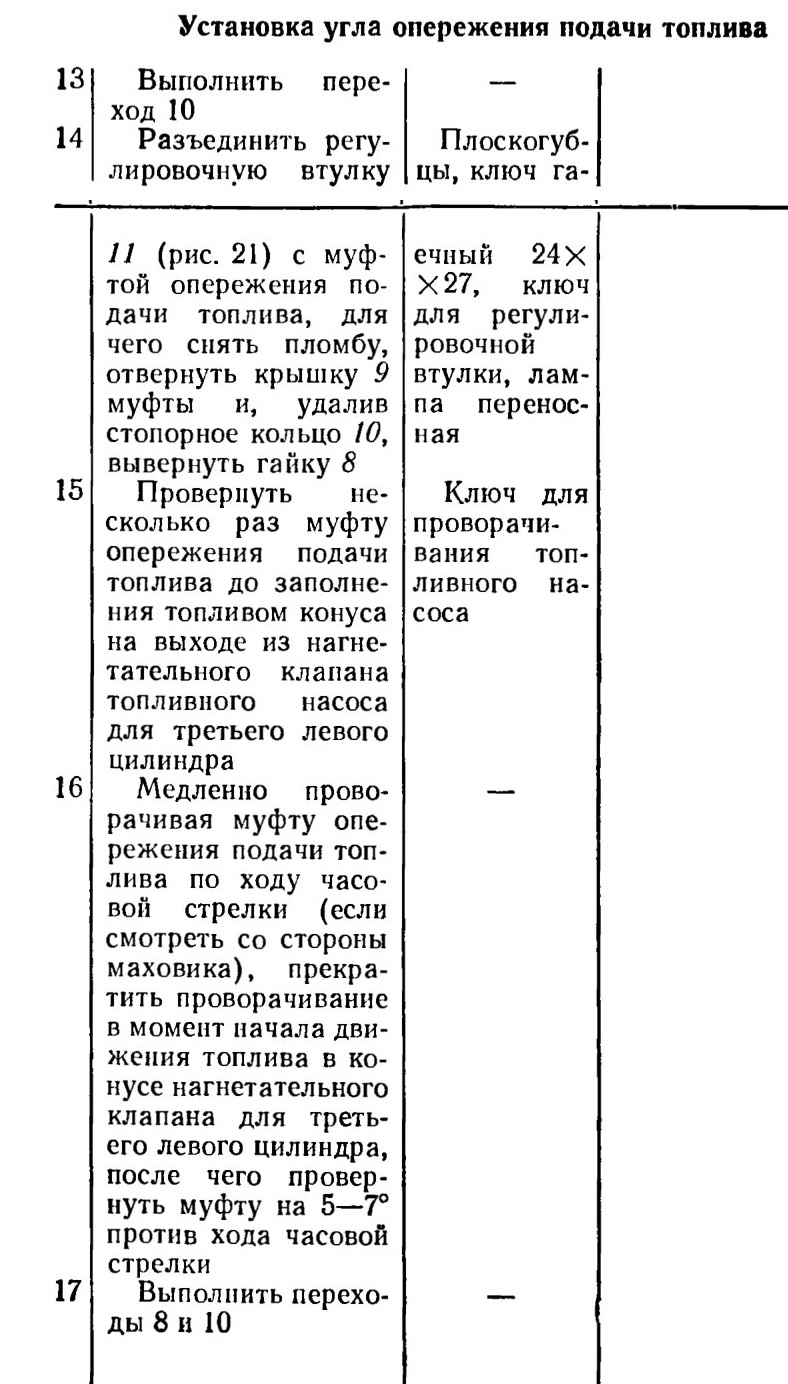

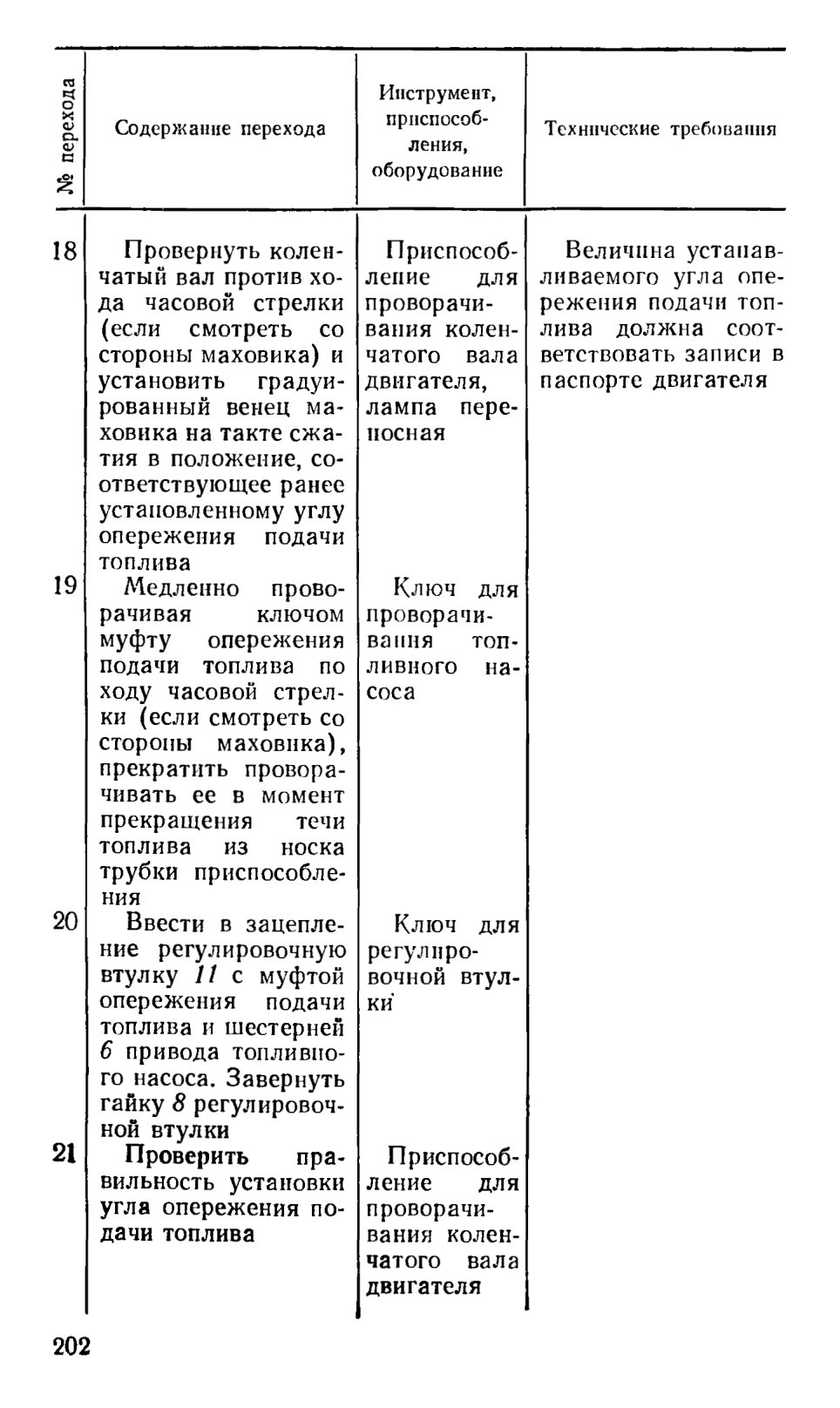

Установка угла опережения подачи топлива

7.1.19. РЕГУЛИРОВКА НАТЯЖЕНИЯ, УДАЛЕНИЕ ТРАКОВ И ЗАМЕНА КОМПЛЕКТА ПАЛЬЦЕВ ГУСЕНИЦ

Инструмент, приспособления и оборудование: молоток, выколотка для пальцев траков, бородок, штангенциркуль.

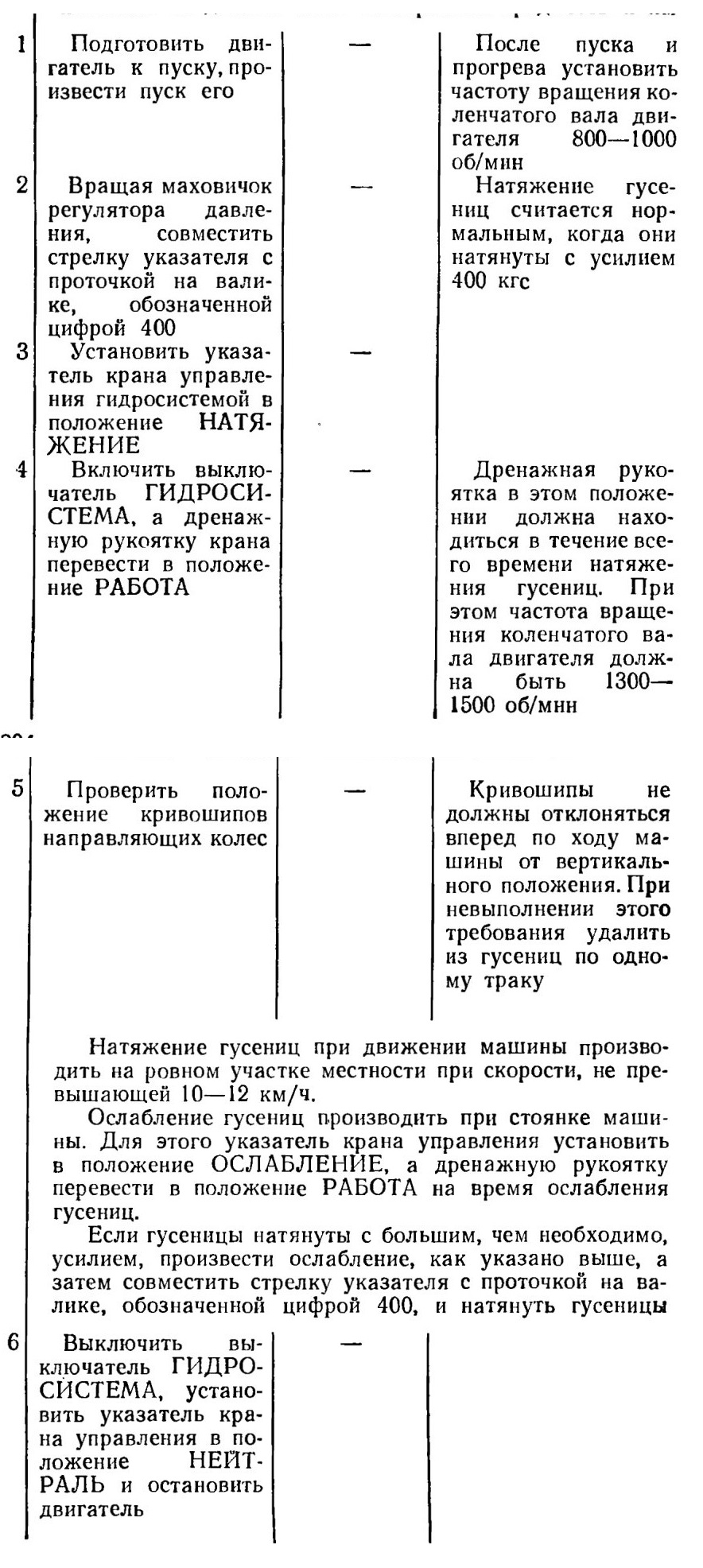

Регулировка натяжения гусениц

Перед регулировкой натяжения гусениц машину остановить без торможения на ровной площадке, при этом верхние ветви гусениц должны быть ослаблены, а под нижними не должно быть посторонних предметов и ям

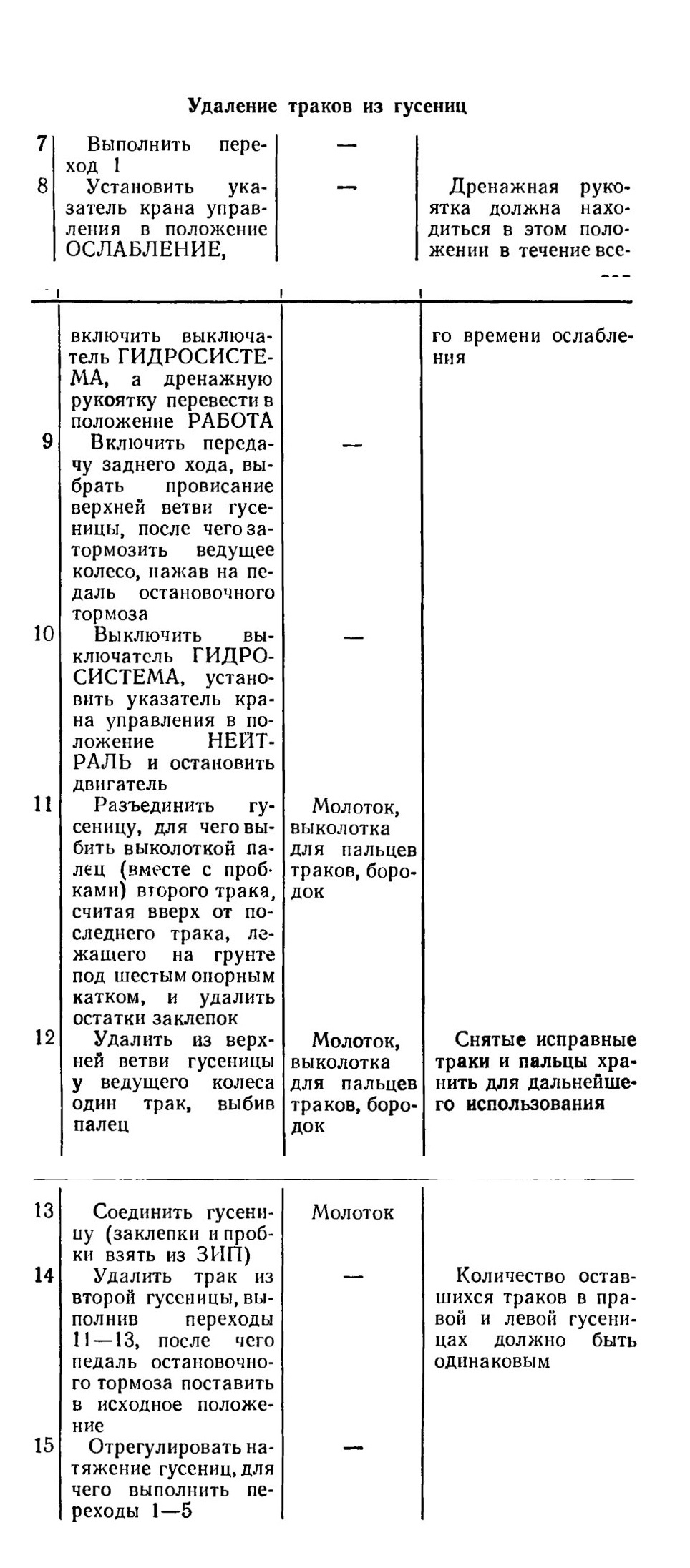

Удаление траков из гусениц

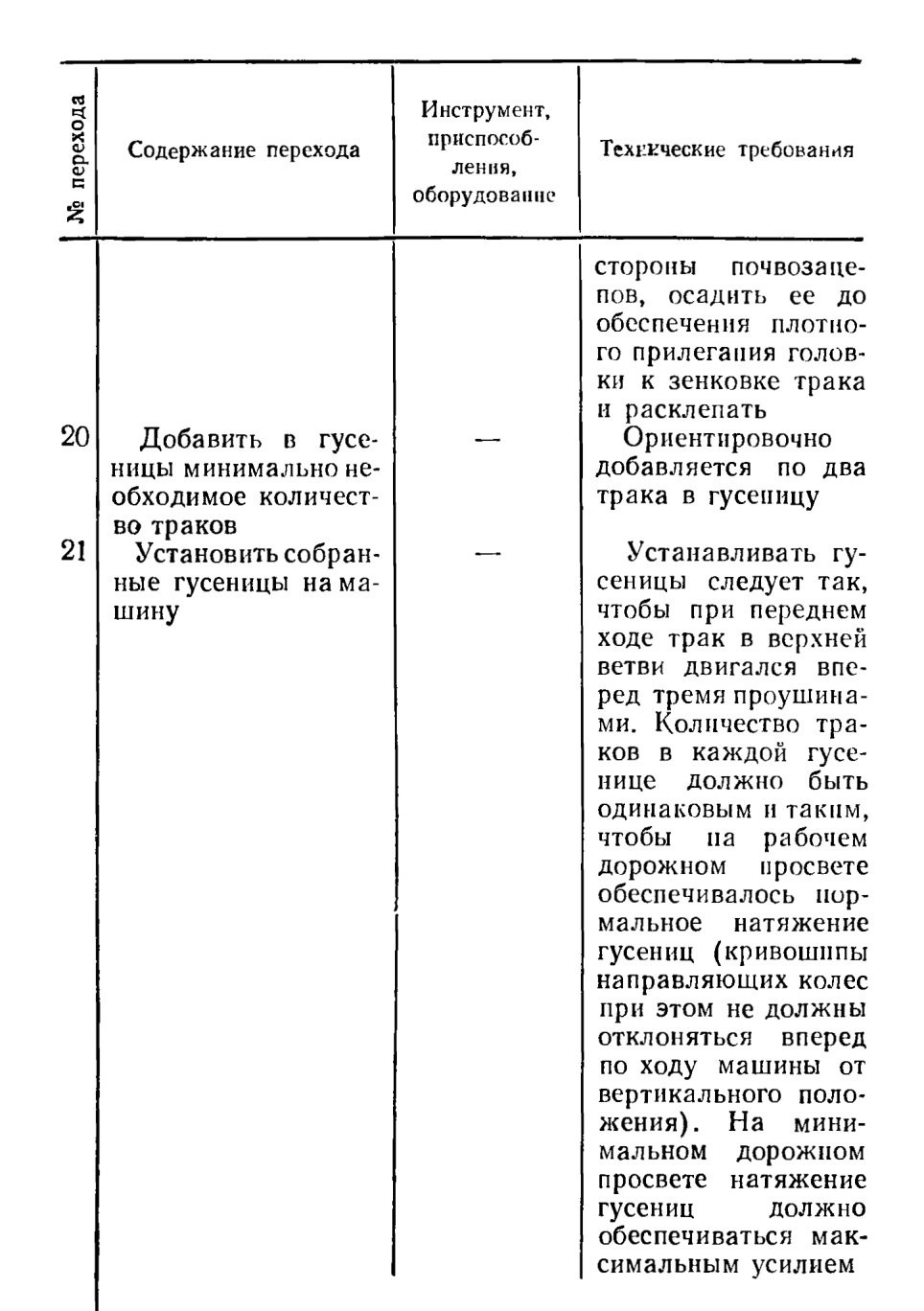

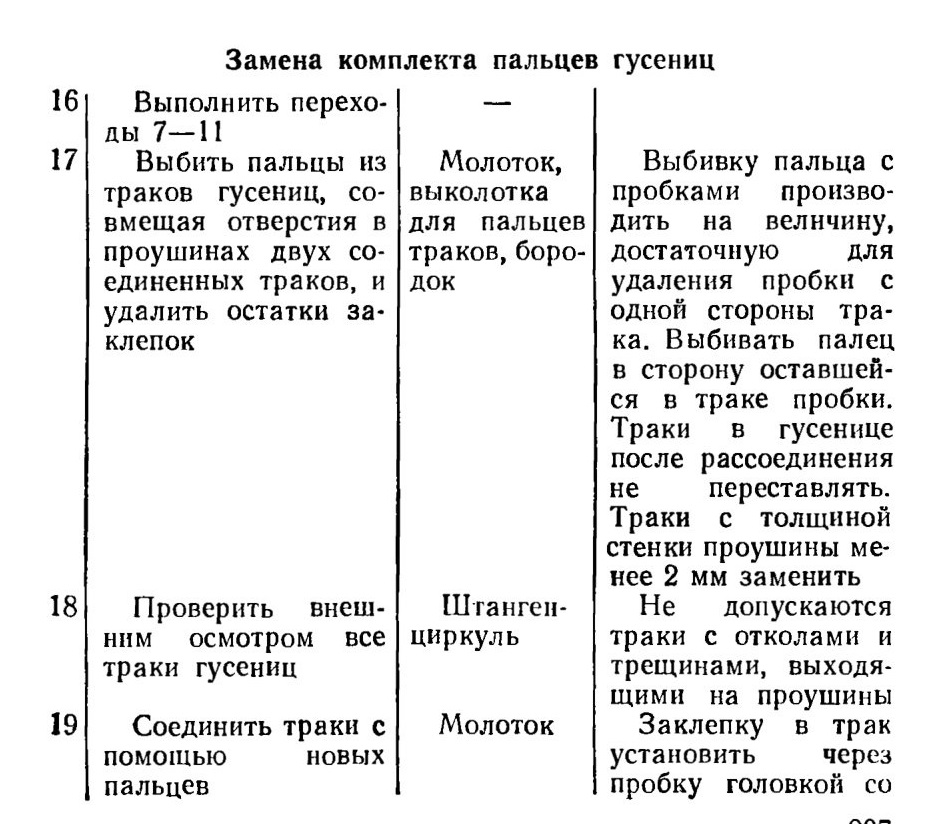

Замена комплекта пальцев гусениц

В разд. «Особые отметки» формуляра машины обязательно сделать записи о пройденном километраже, при котором удаляется каждый трак и заменяются пальцы, а также количество добавленных траков при замене пальцев.

7.1.20. РЕГУЛИРОВКА ПРИВОДА УПРАВЛЕНИЯ ТОПЛИВНЫМ НАСОСОМ ДВИГАТЕЛЯ

Инструмент, приспособления и оборудование: коловорот, шарнир к коловороту, головка 17, ключ гаечный 14X17, плоскогубцы, щуп для замера зазоров, лампа переносная.

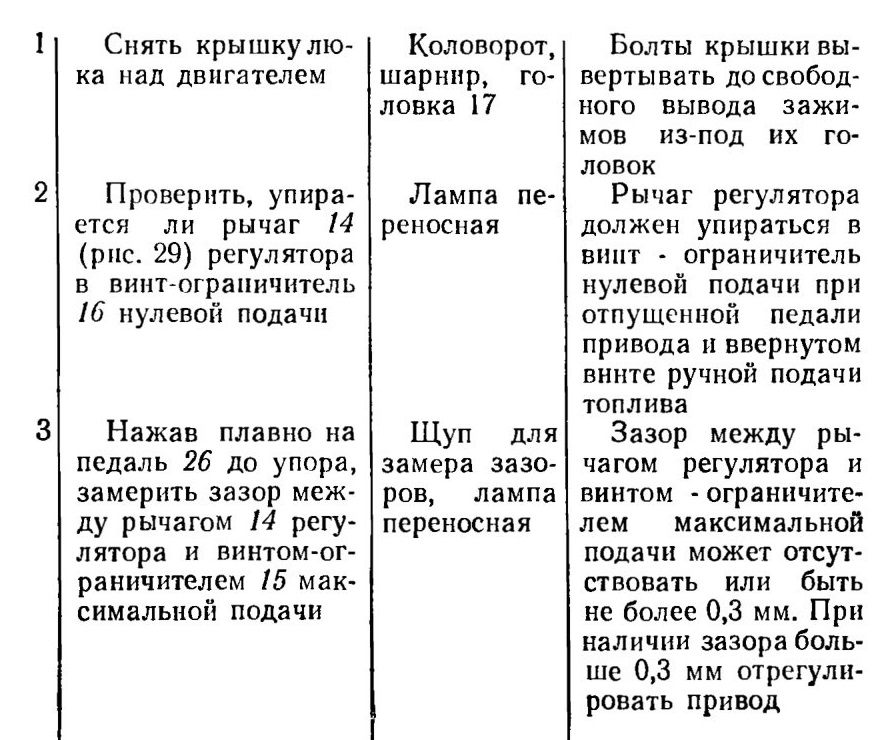

Проверка регулировки привода управления топливным насосом

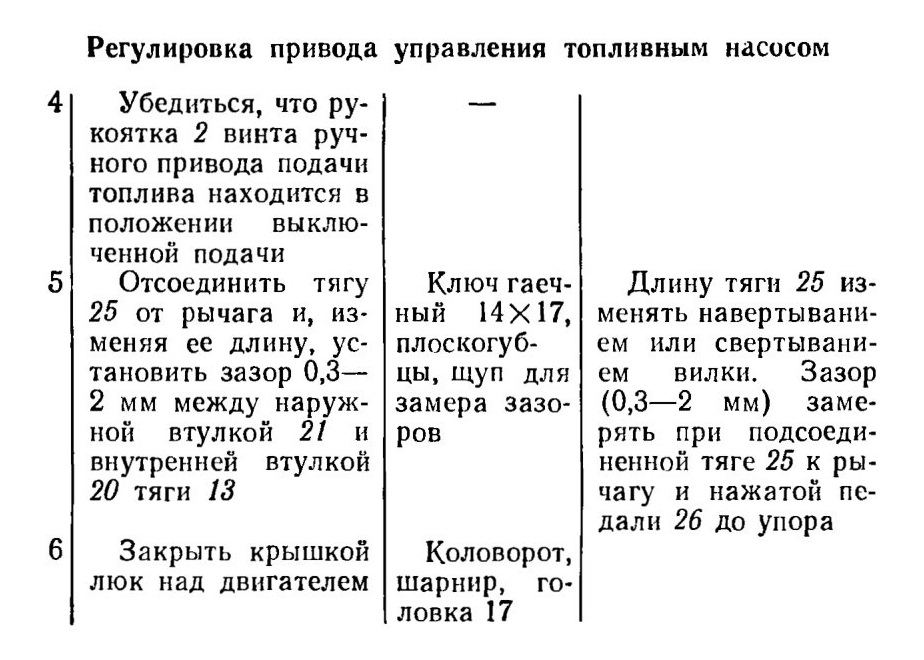

Регулировка привода управления топливным насосом

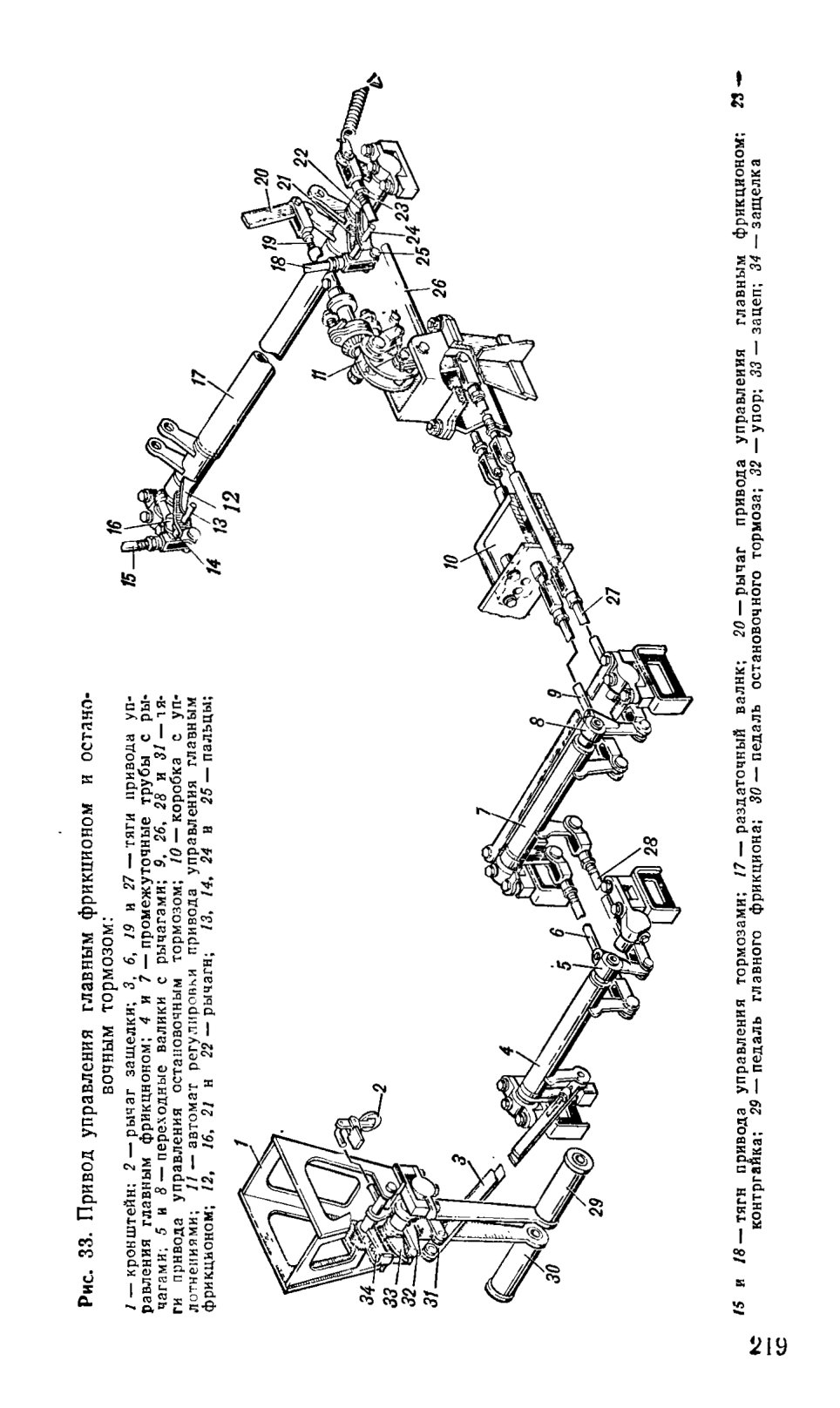

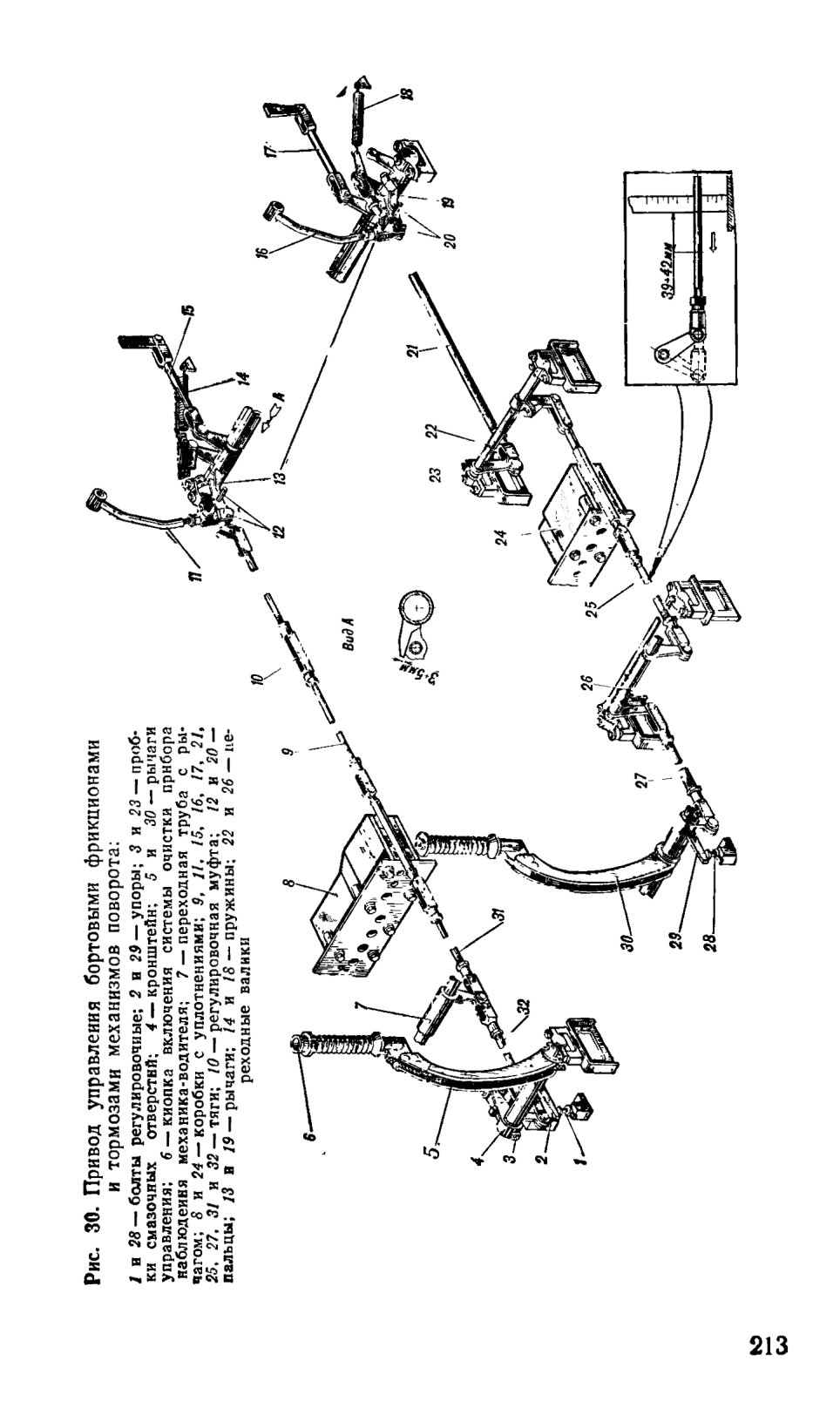

7.1.21. РЕГУЛИРОВКА ПРИВОДОВ УПРАВЛЕНИЯ БОРТОВЫМИ ФРИКЦИОНАМИ И ТОРМОЗАМИ

Инструмент, приспособления и оборудование: коловорот, шарнир к коловороту, головка 17, ключи гаечные 14X17 и 19X22, плоскогубцы, отвертка, линейка, щуп для замера зазоров, лампа переносная, карандаш.

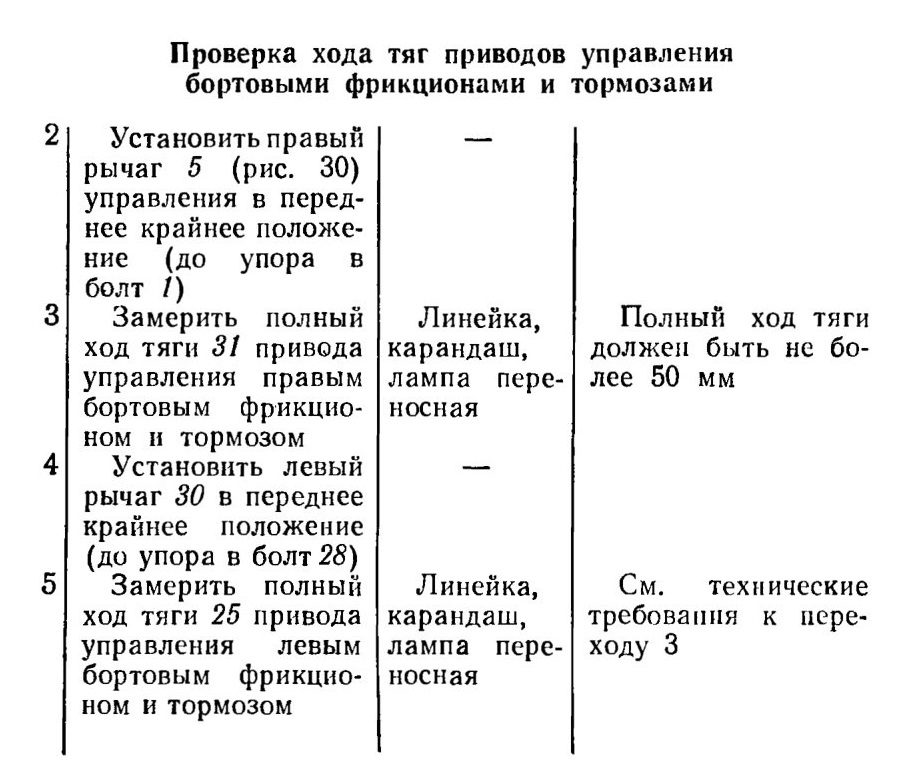

Проверка хода тяг приводов управления бортовыми фрикционами и тормозами

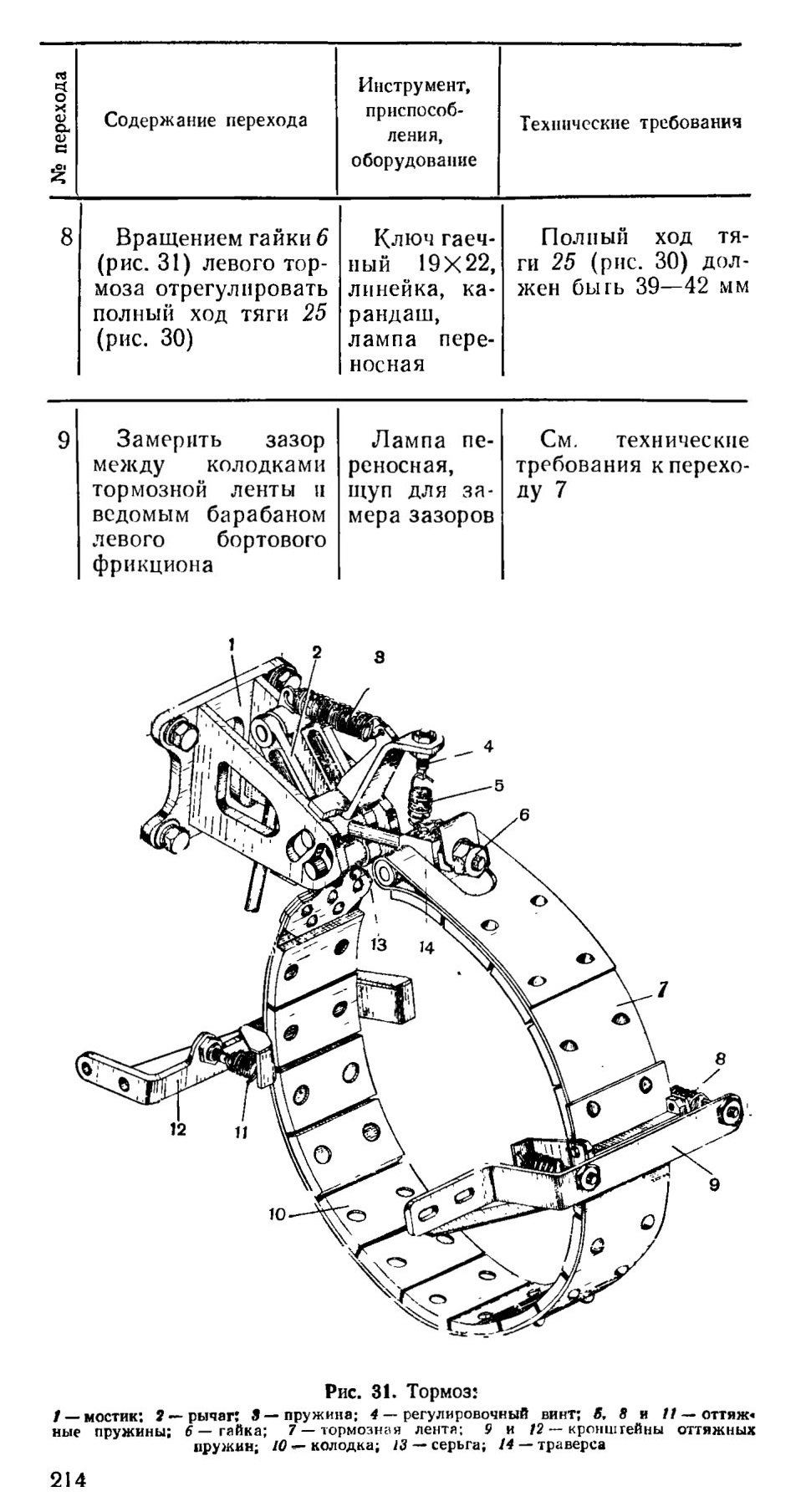

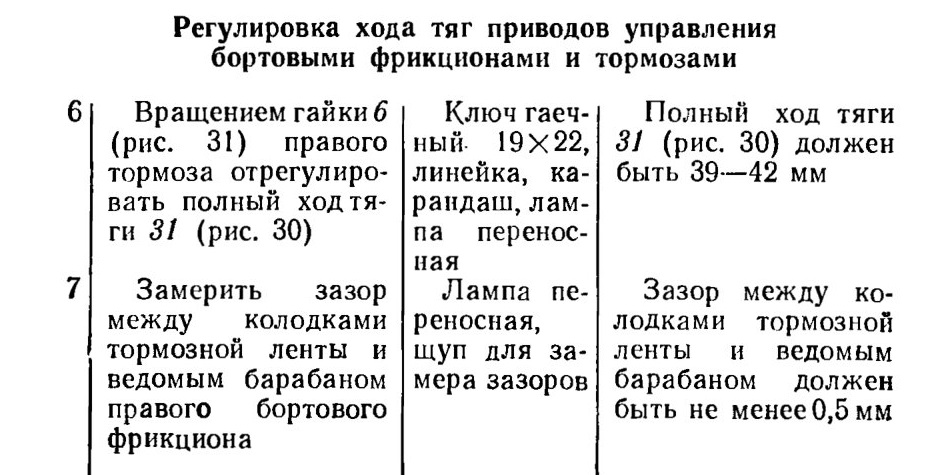

Регулировка хода тяг приводов управления бортовыми фрикционами и тормозами

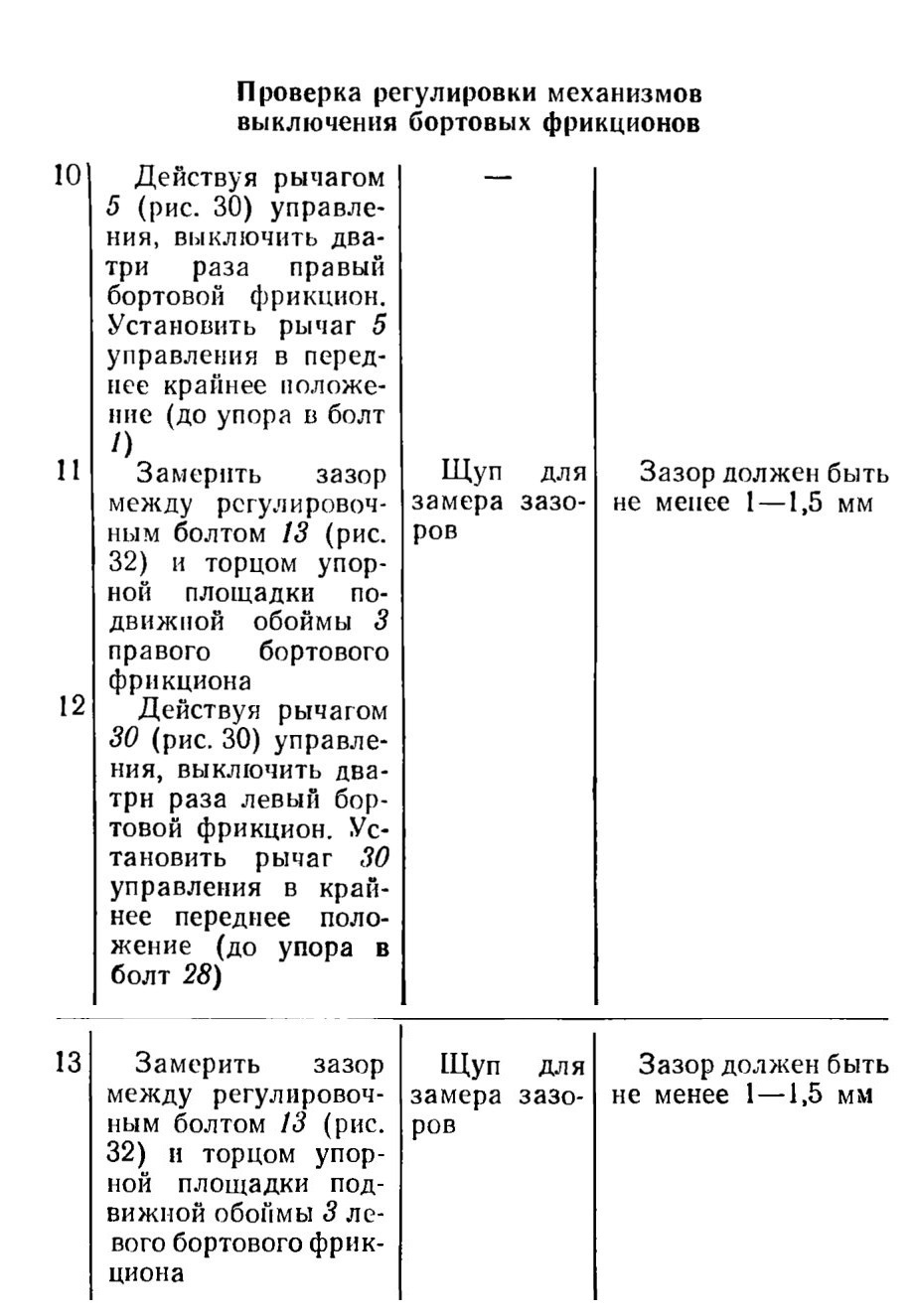

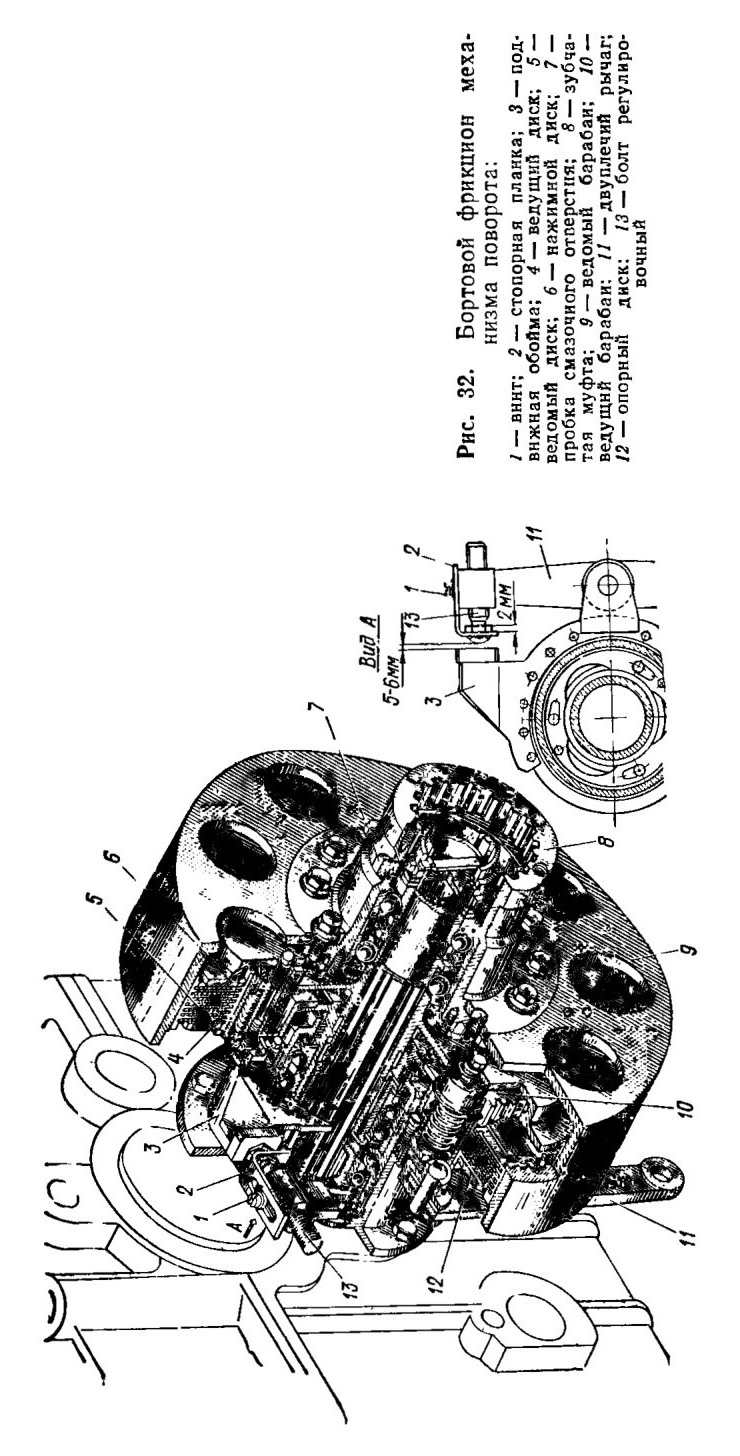

Проверка регулировки механизмов выключения бортовых фрикционов

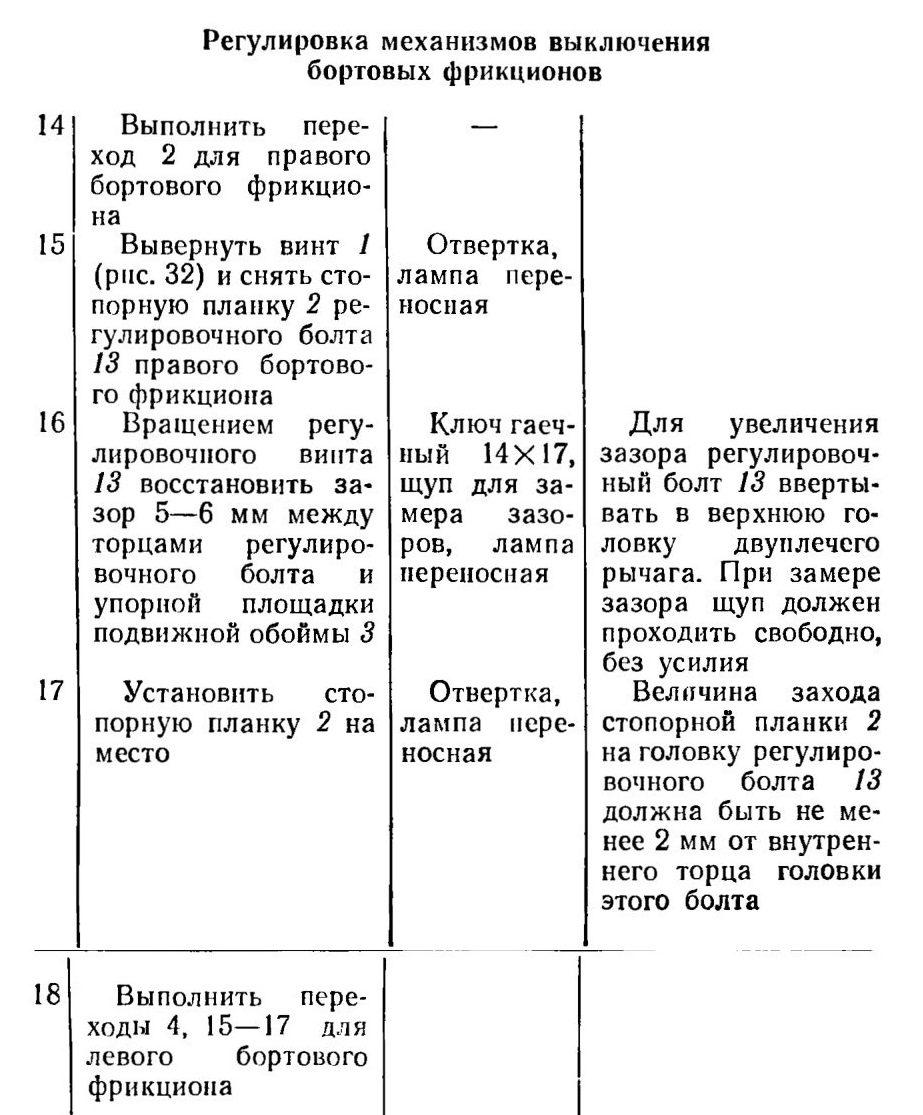

Регулировка механизмов выключения бортовых фрикционов

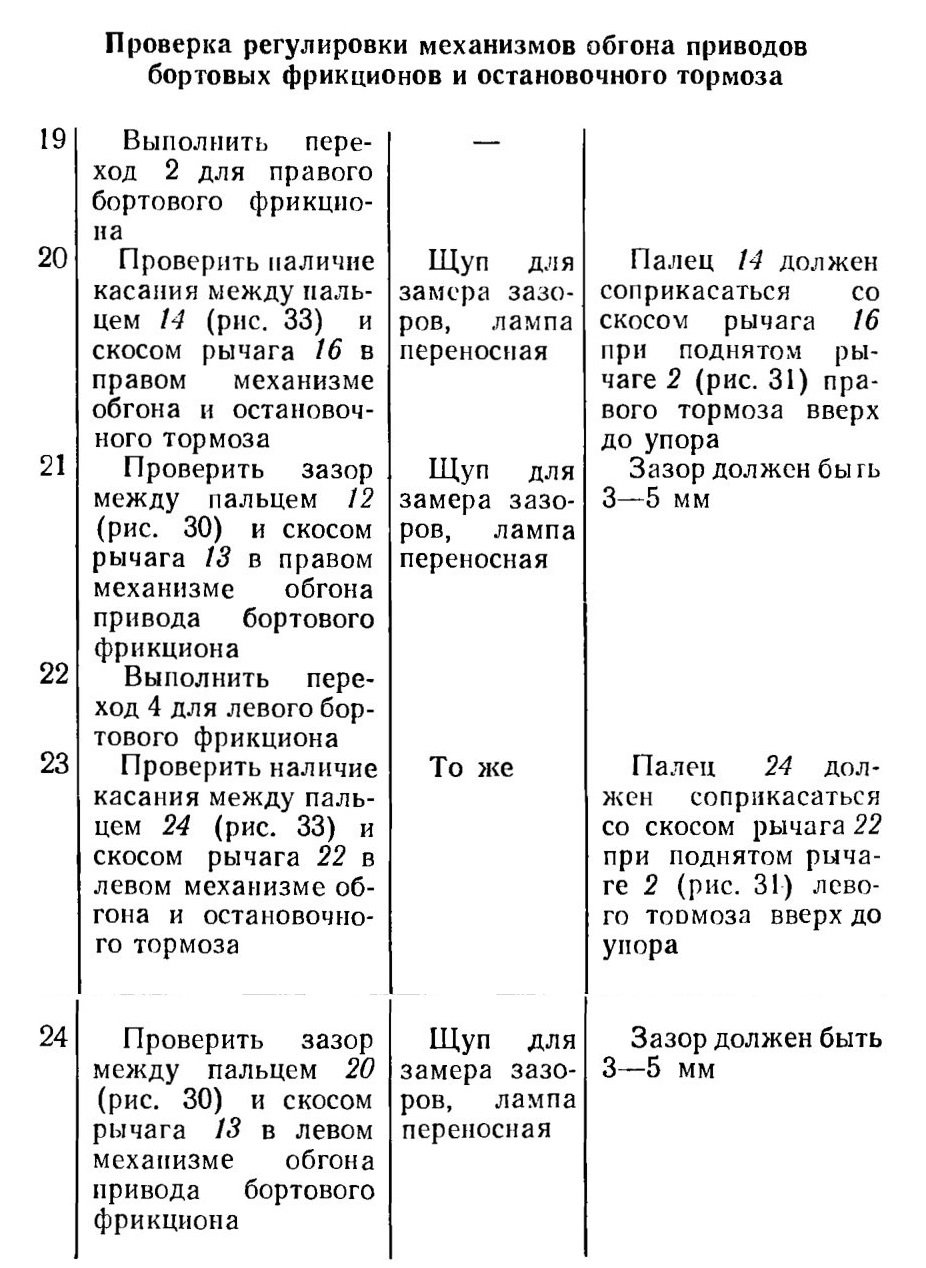

Проверка регулировки механизмов обгона приводов бортовых фрикционов и остановочного тормоза

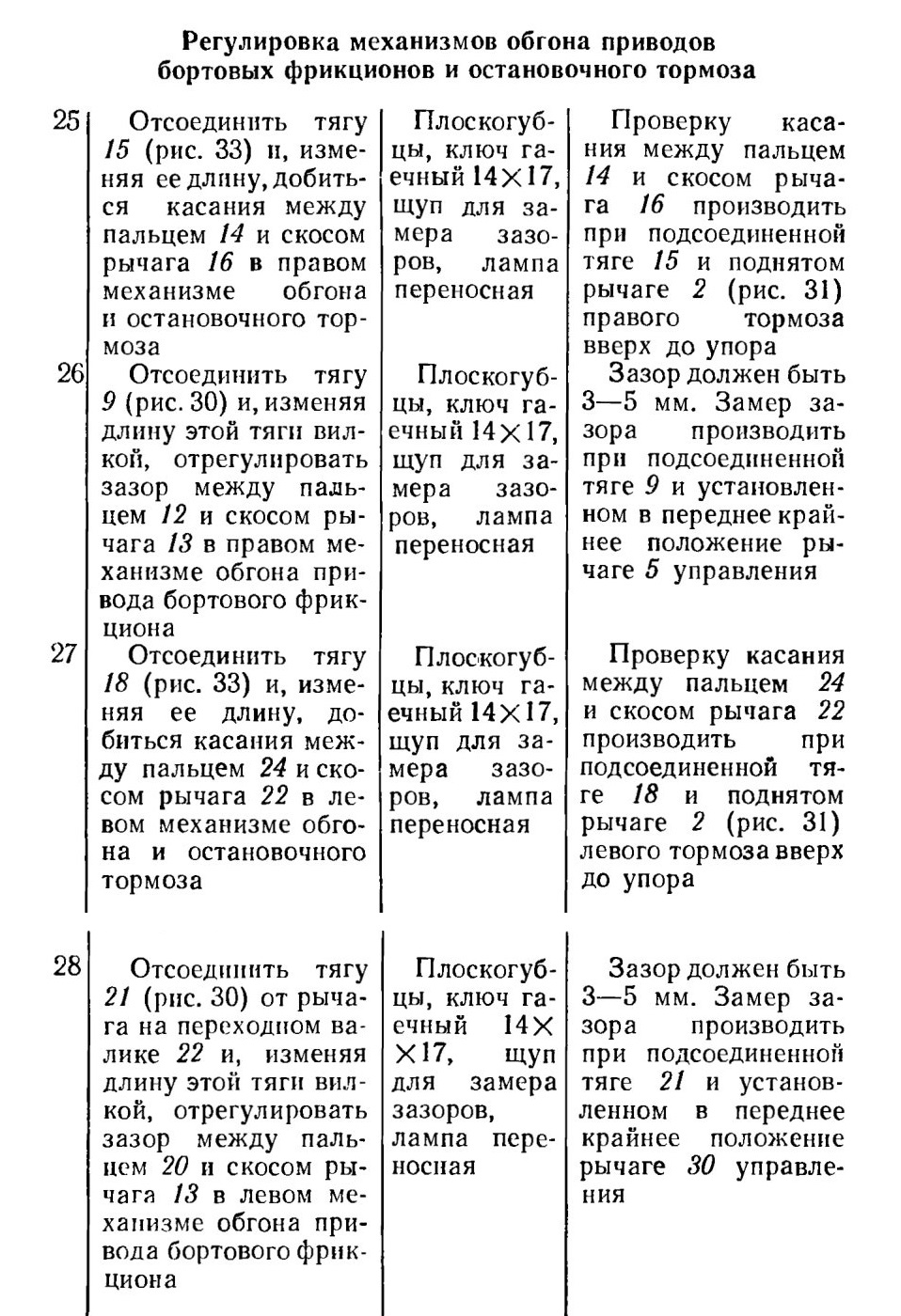

Регулировка механизмов обгона приводов бортовых фрикционов и остановочного тормоза

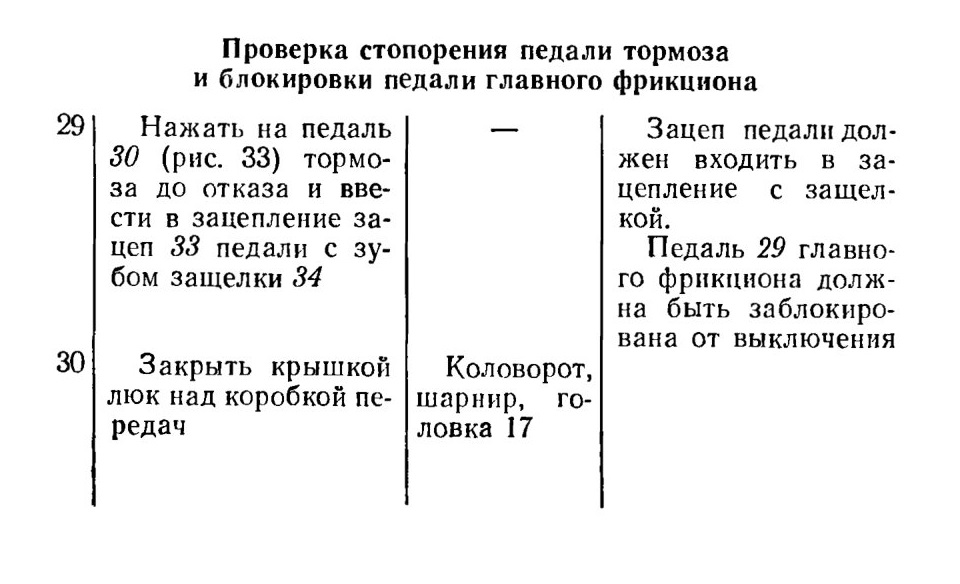

Проверка стопорения педали тормоза и блокировки педали главного фрикциона

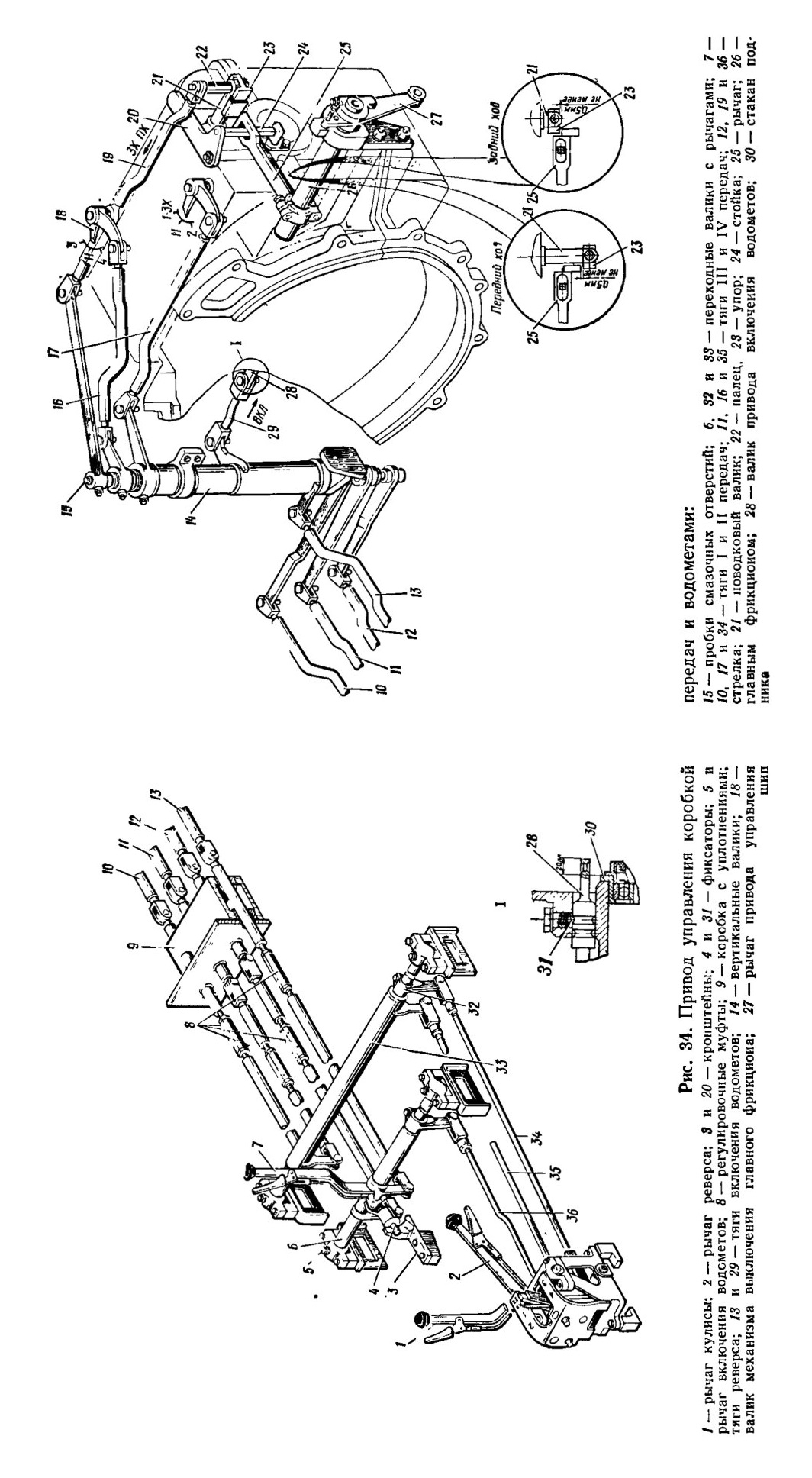

7.1.22. РЕГУЛИРОВКА ПРИВОДА УПРАВЛЕНИЯ КОРОБКОЙ ПЕРЕДАЧ

Инструмент, приспособления и оборудование: коловорот, шарнир к коловороту, головка 17, ключи гаечные 10X12 и 19X22 (два), лампа переносная, приспособление для проворачивания коленчатого вала двигателя, щуп для замера зазоров, ломик, плоскогубцы, отвертка, линейка.

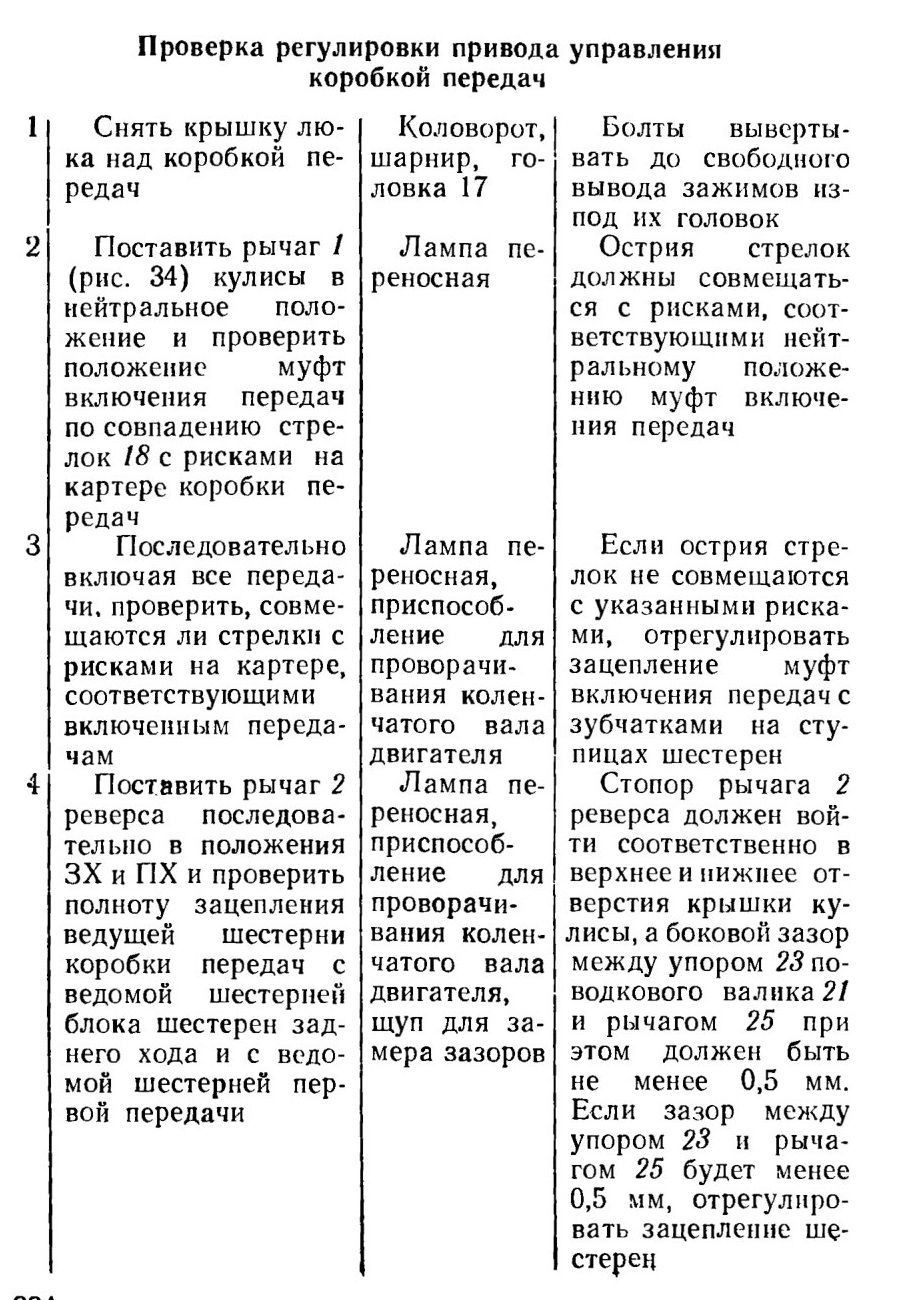

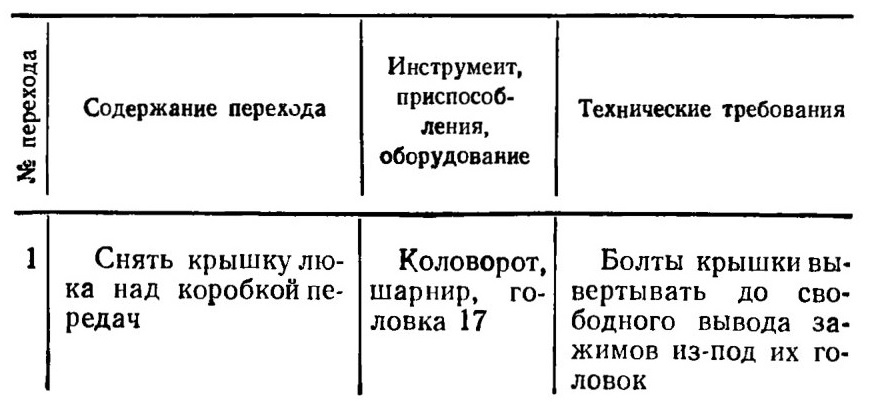

Проверка регулировки привода управления коробкой передач

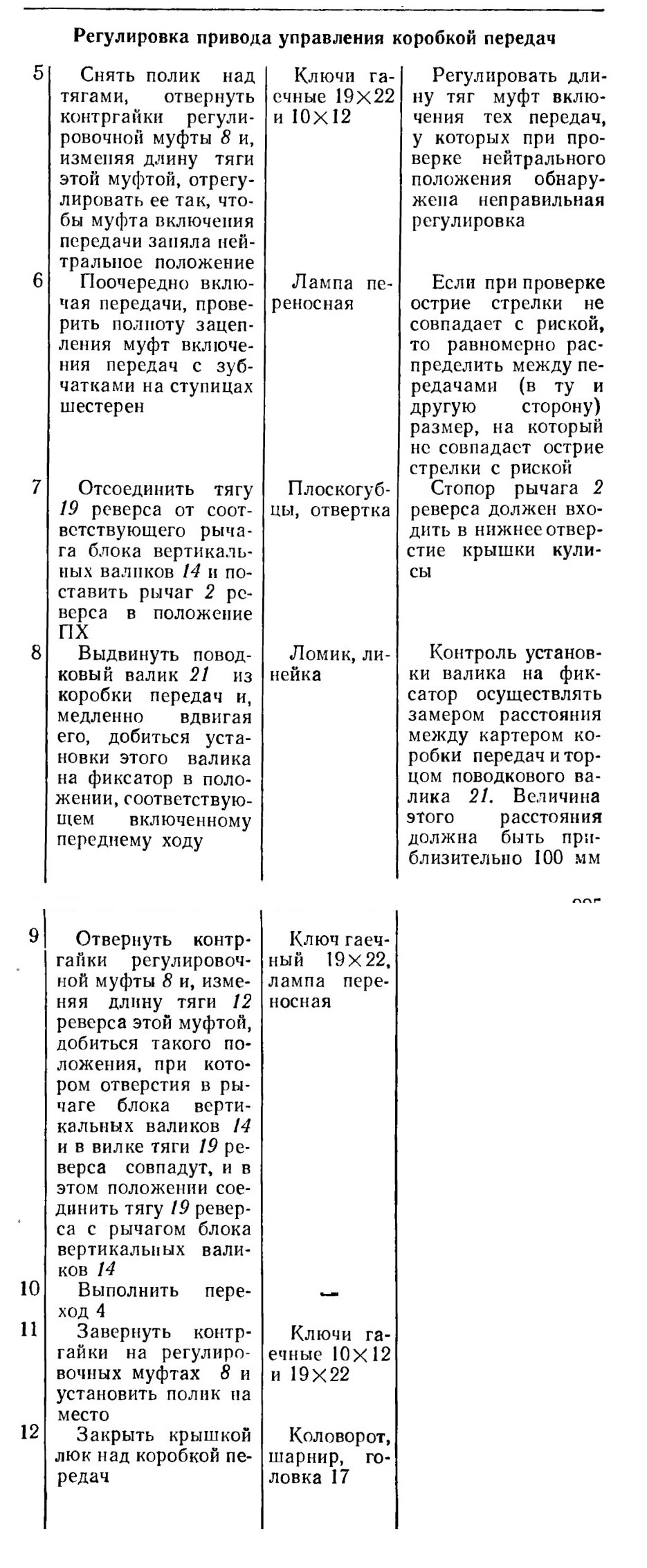

Регулировка привода управления коробкой передач
