Бронетранспортер БТР-Д. Инструкция по эксплуатации (1988 год) - часть 12

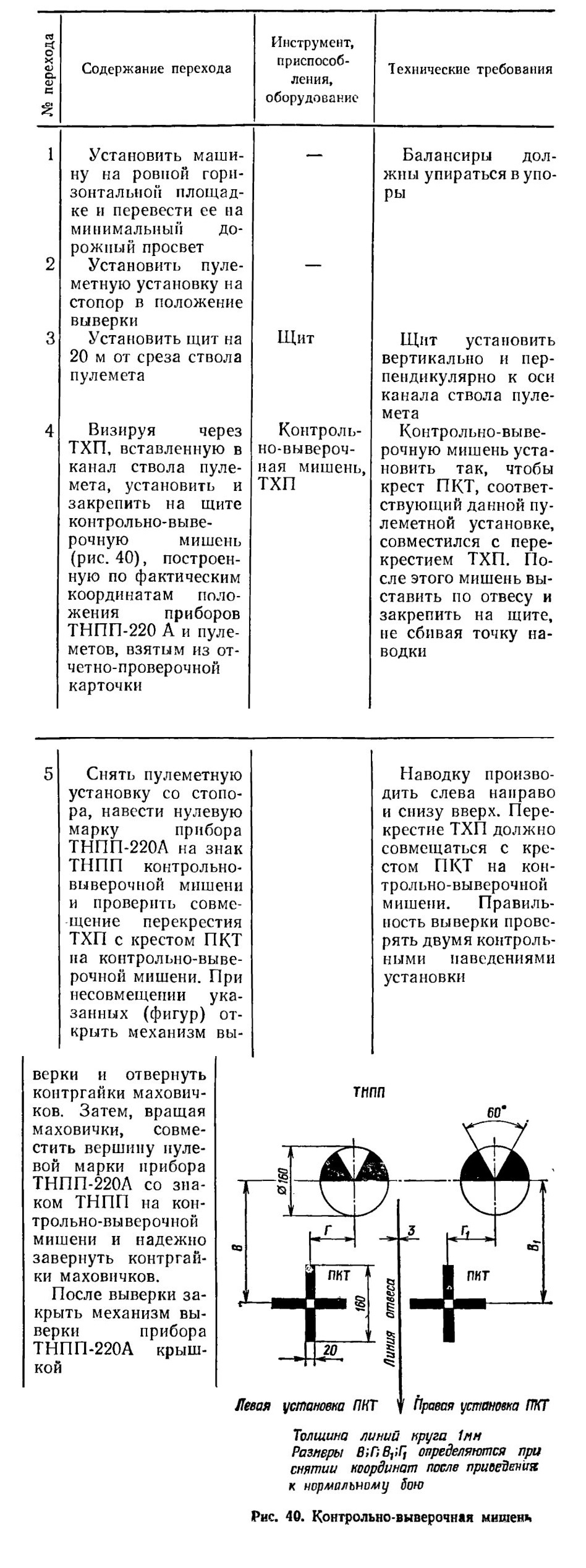

7.1.37. ВЫВЕРКА КУРСОВЫХ ПУЛЕМЕТОВ ПО КОНТРОЛЬНО-ВЫВЕРОЧНОЙ МИШЕНИ

Инструмент, приспособления и оборудование: щит, контрольно-выверочная мишень, трубка холодной пристрелки (ТХП), отвертка.

7.1.38. ПРОВЕРКА БОЯ КУРСОВЫХ ПУЛЕМЕТОВ И ПРИВЕДЕНИЕ ИХ К НОРМАЛЬНОМУ БОЮ

Инструмент, приспособления и оборудование: щит с пристрелочной мишенью, ТХП, круг накладной диаметром 16 см, линейка, отвертка.

Проверка боя пулеметов проводится после ремонта пулемета, установки нового пулемета или нового ствола, а также в случае чрезмерного отклонения пуль при стрельбе.

При поступлении машины в подразделение и в случае замены прибора ТНПП-220А бой пулеметов проверять только выверкой по контрольно-выверочной мишени.

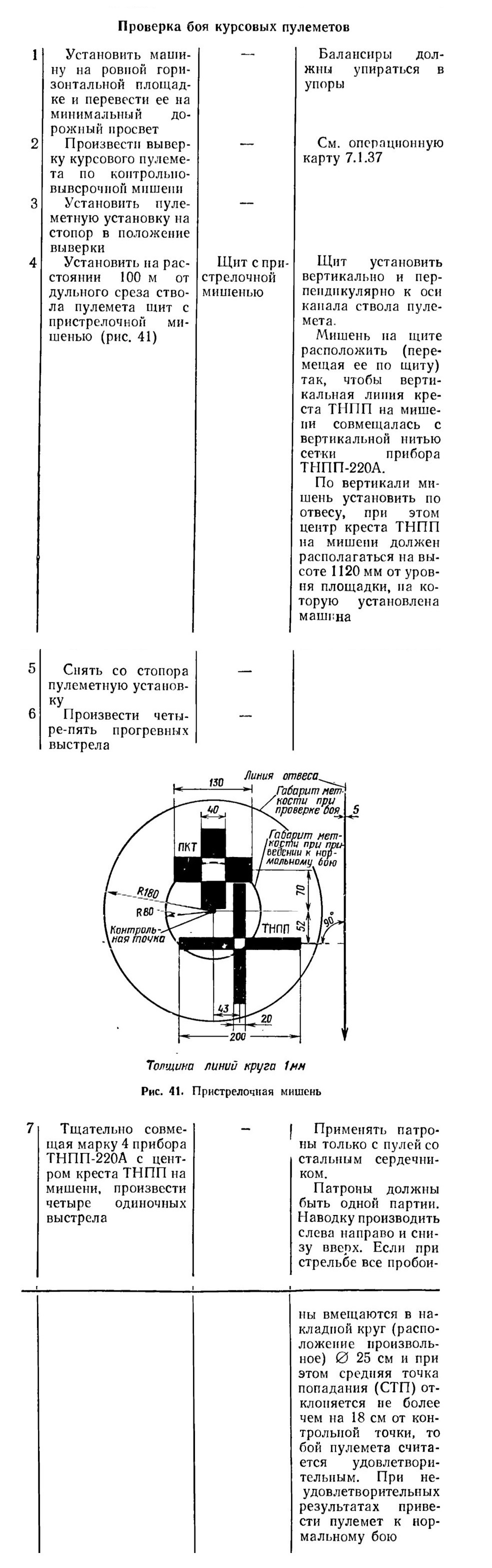

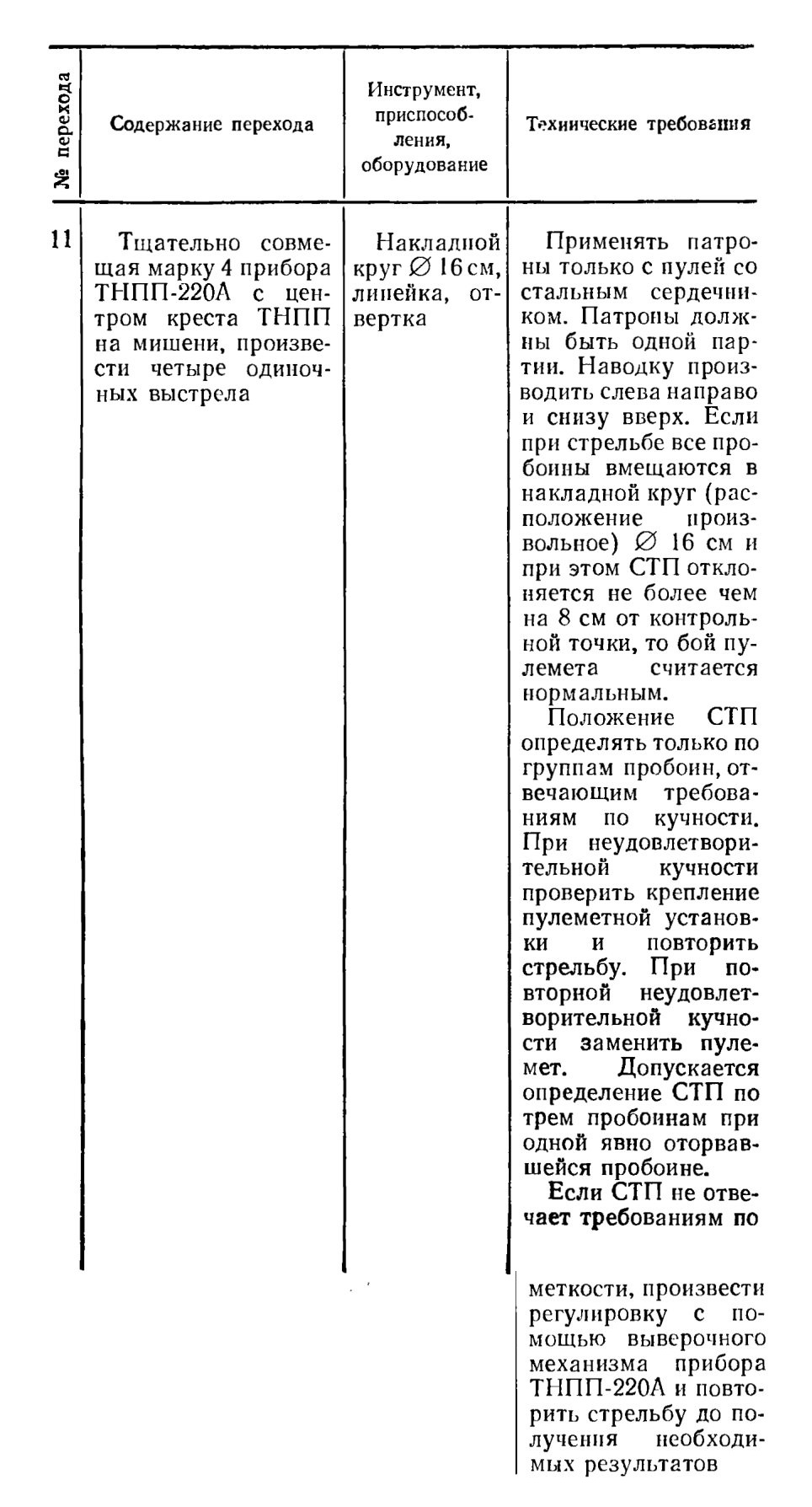

Проверка боя курсовых пулеметов

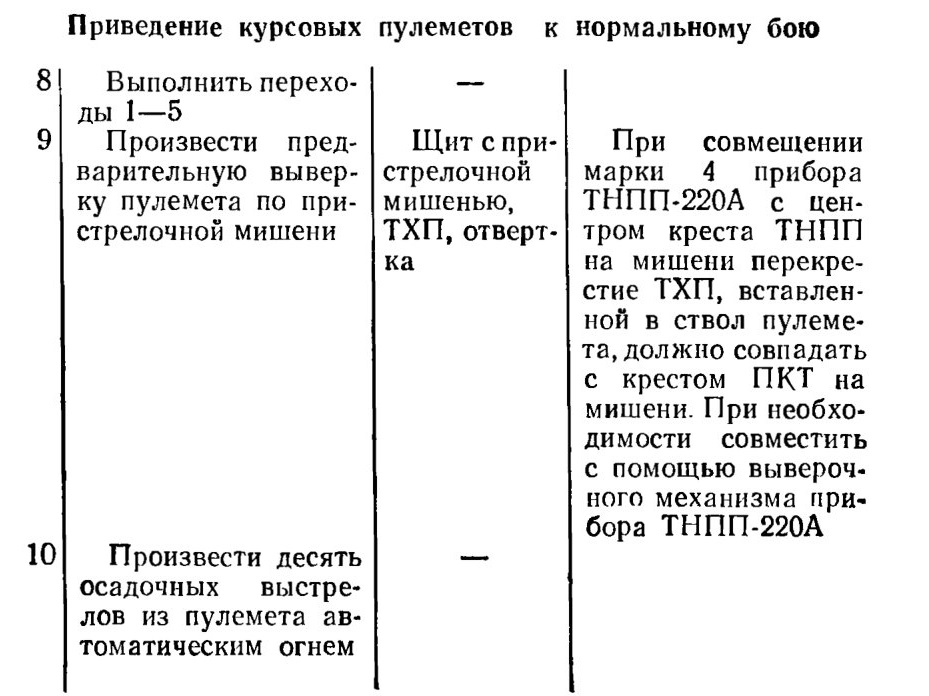

Приведение курсовых пулеметов к нормальному бою

Запрещается приводить пулемет к нормальному бою при боковом ветре, скорость которого больше 7 м/с, на уровне земли.

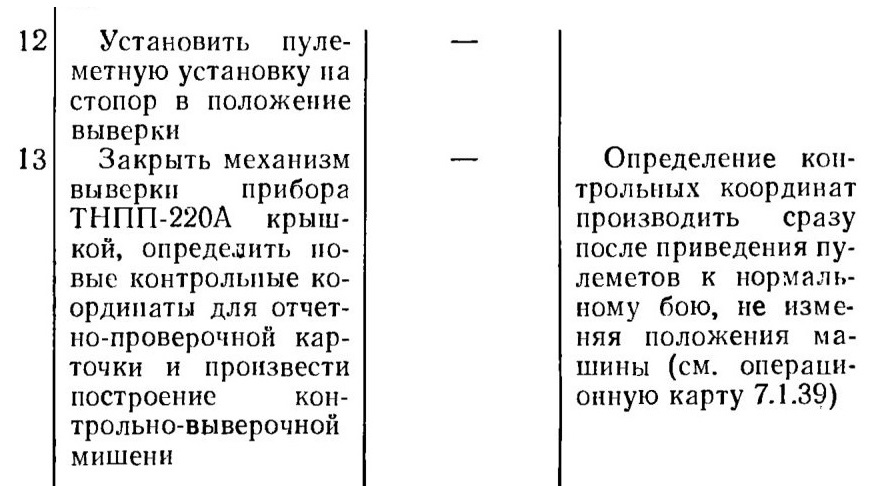

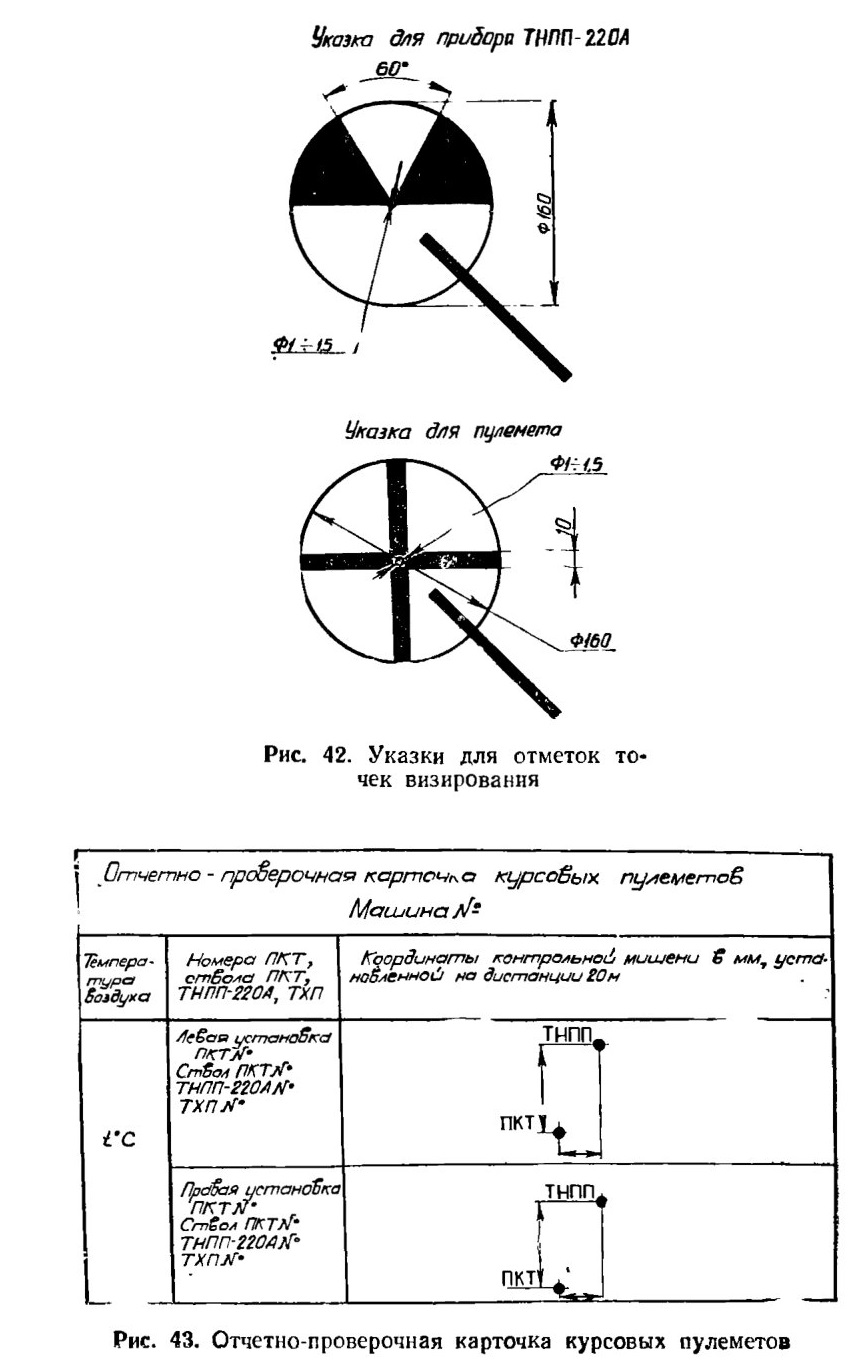

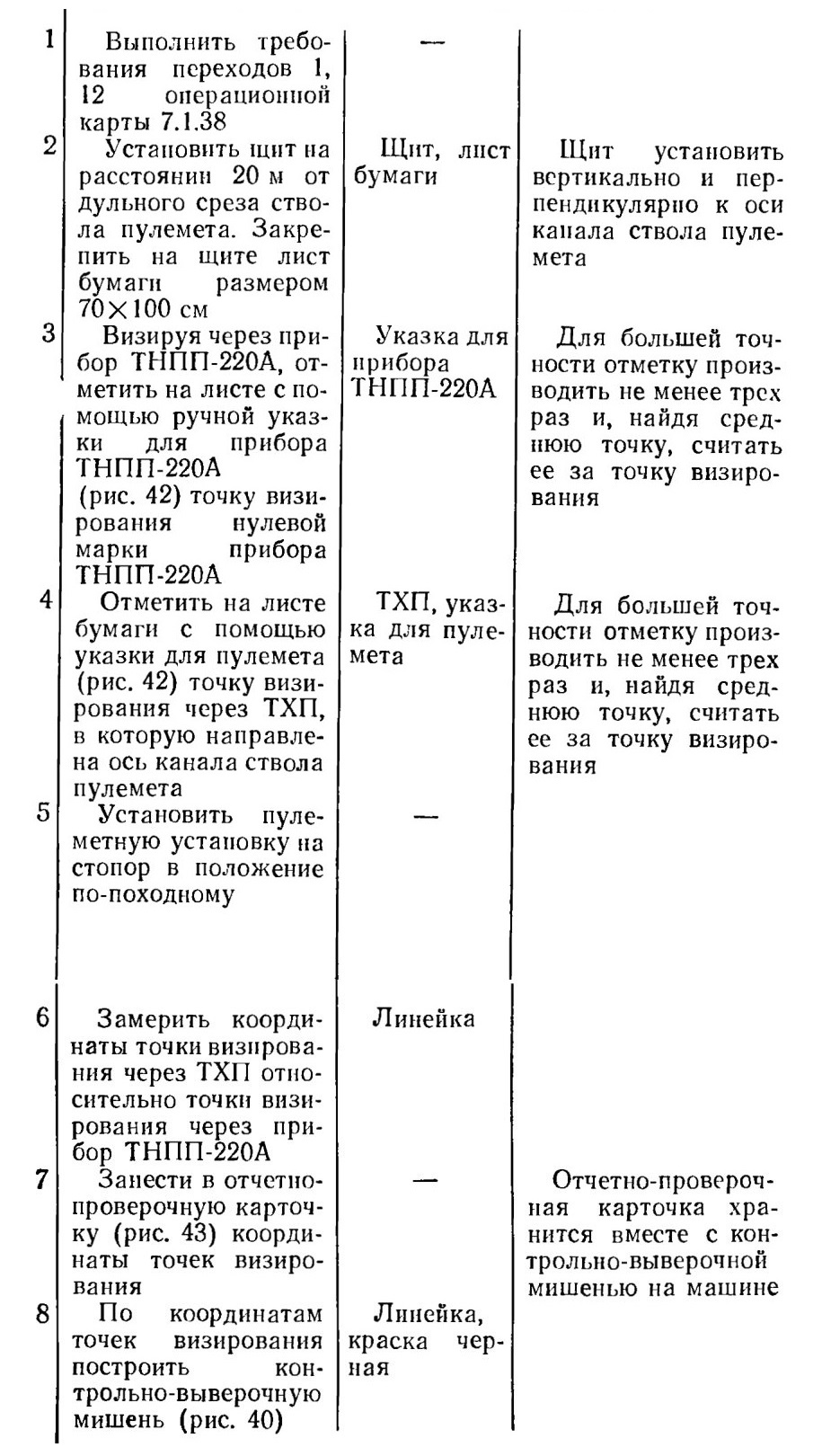

7.1.39. ОПРЕДЕЛЕНИЕ КОНТРОЛЬНЫХ КООРДИНАТ ДЛЯ КУРСОВЫХ ПУЛЕМЕТОВ И ПОСТРОЕНИЕ КОНТРОЛЬНО-ВЫВЕРОЧНОЙ МИШЕНИ

Инструмент, приспособления и оборудование: щит, лист бумаги 70х 100 см, ТХП, указки для пулемета и прибора ТНПП-220А, циркуль, линейка, краска черная.

Контрольно-выверочная мишень предназначена для выверки (без стрельбы) положения оси капала ствола пулемета, приведенного к нормальному бою, относительно нулевой линии прицеливания, а также для проверки установки прибора ТНПП-220А при его замене

Все работы по построению и использованию контрольно-выверочной мишени производить с ТХП, закрепленной за данной машиной. После приведения курсовых пулеметов к нормальному бою перестановка приборов ТНПП-220А и пулеметов не допускается

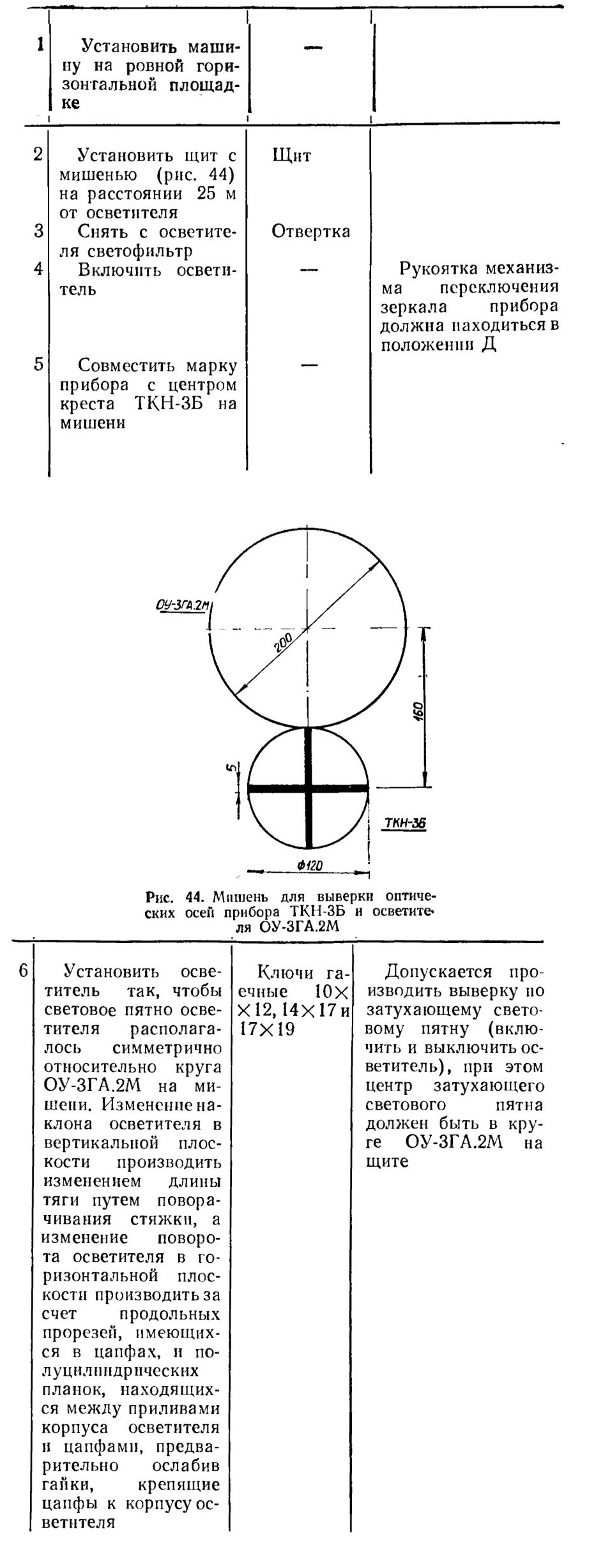

7.1.40. ВЫВЕРКА ОПТИЧЕСКИХ ОСЕЙ ПРИБОРА ТКН-ЗБ И ОСВЕТИТЕЛЯ ОУ-ЗГА.2М

Инструмент, приспособления и оборудование: щит, ключи гаечные 10x12, 14x17 и 17X19, отвертка.

7.1.41. ЧИСТКА И СМАЗКА КУРСОВЫХ ПУЛЕМЕТОВ ПОСЛЕ СТРЕЛЬБЫ

Инструмент, приспособления и оборудование: при чистке пулемета дизельным топливом — ЗИП к пулемету, выколотка, ванна, плоскогубцы, комплект палочек для чистки пазов, отверстий и углублений, шомпол, отвертка, пакля, ветошь, бумага КВ-22; при чистке раствором РЧС — ЗИП к пулемету, молоток, выколотка, шомпол, ванна, комплект палочек для чистки пазов, отверстий и углублений фартук прорезиненный, перчатки резиновые, очки защитные, тара для приготовления раствора вместимостью 1—2 л, пакля, ветошь, ерш.

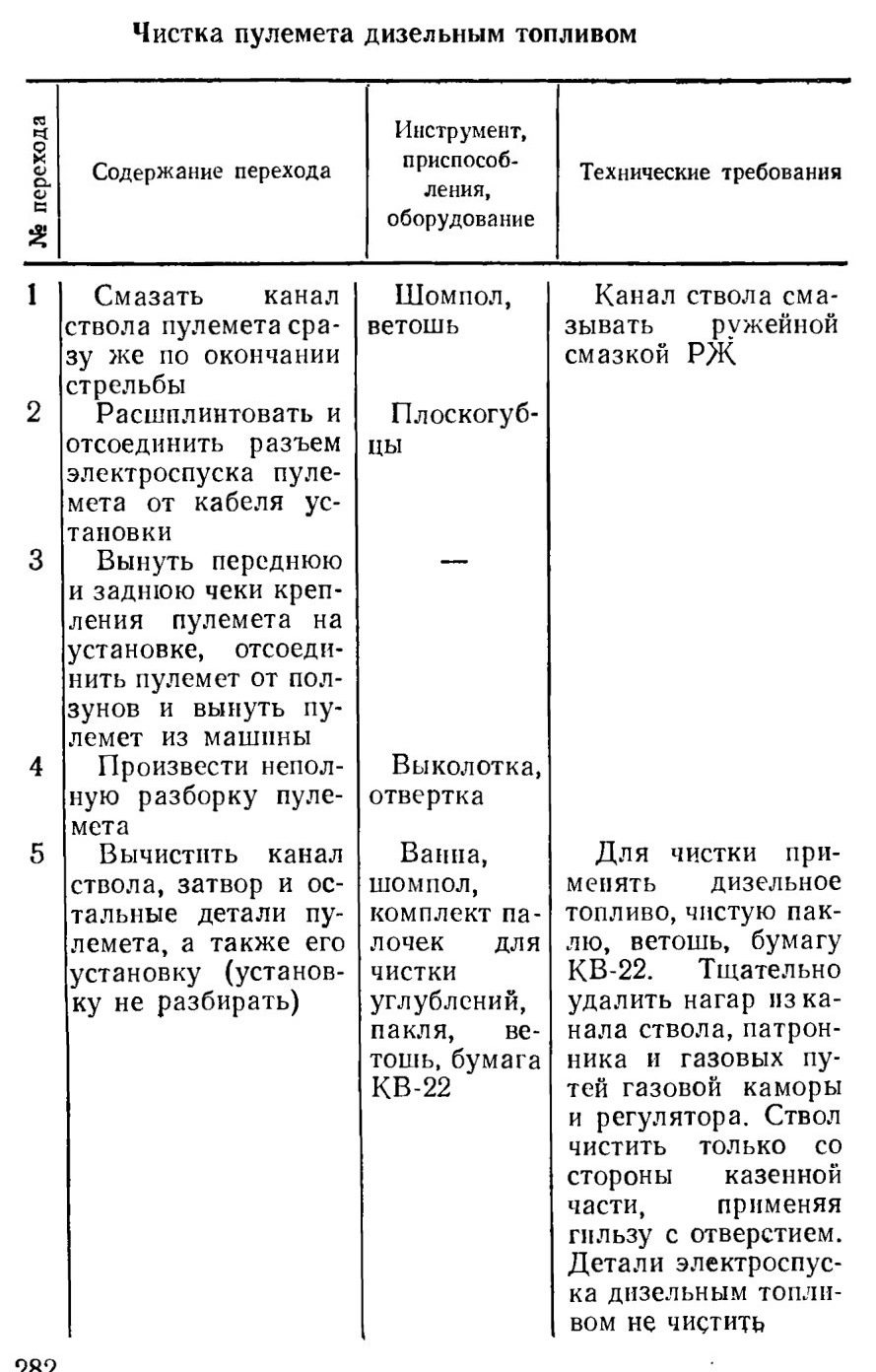

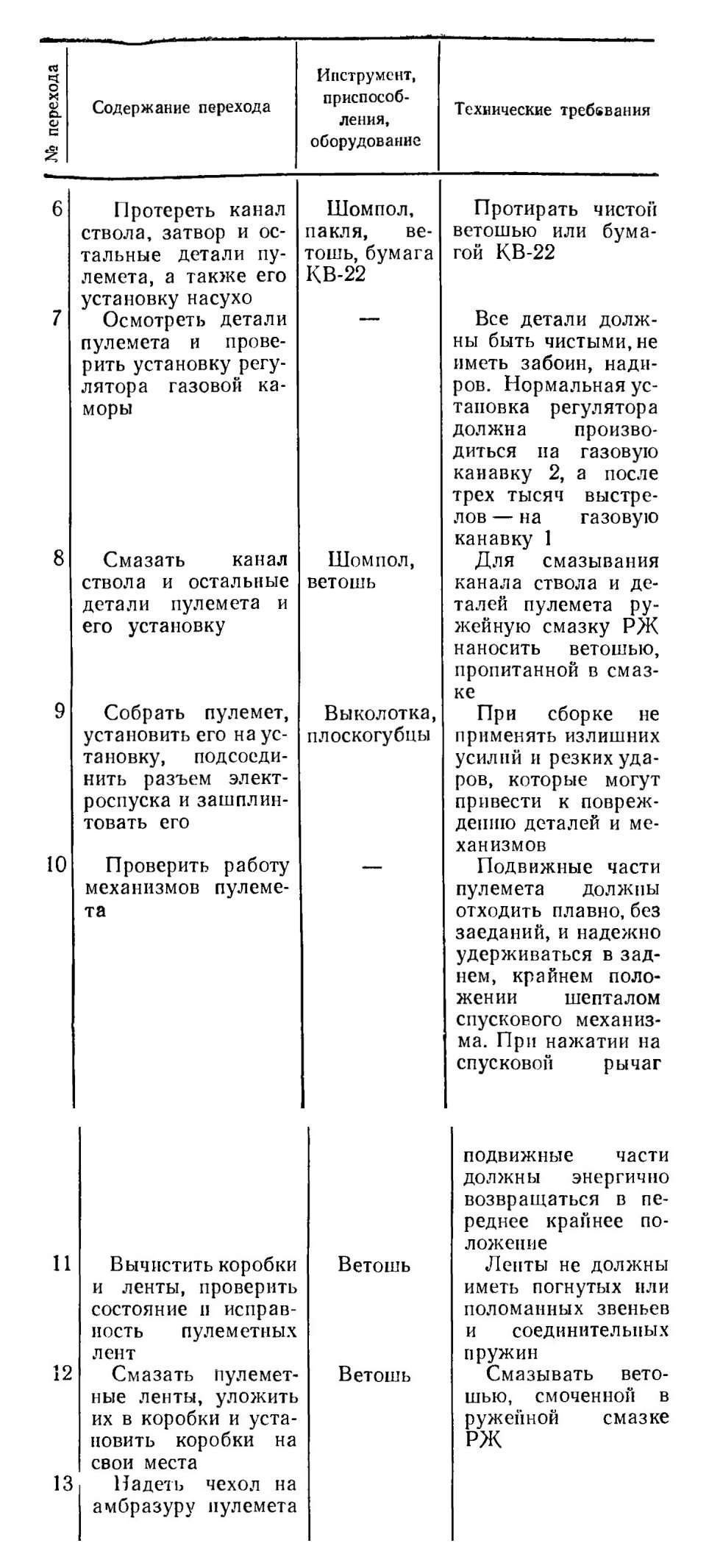

Чистка пулемета дизельным топливом

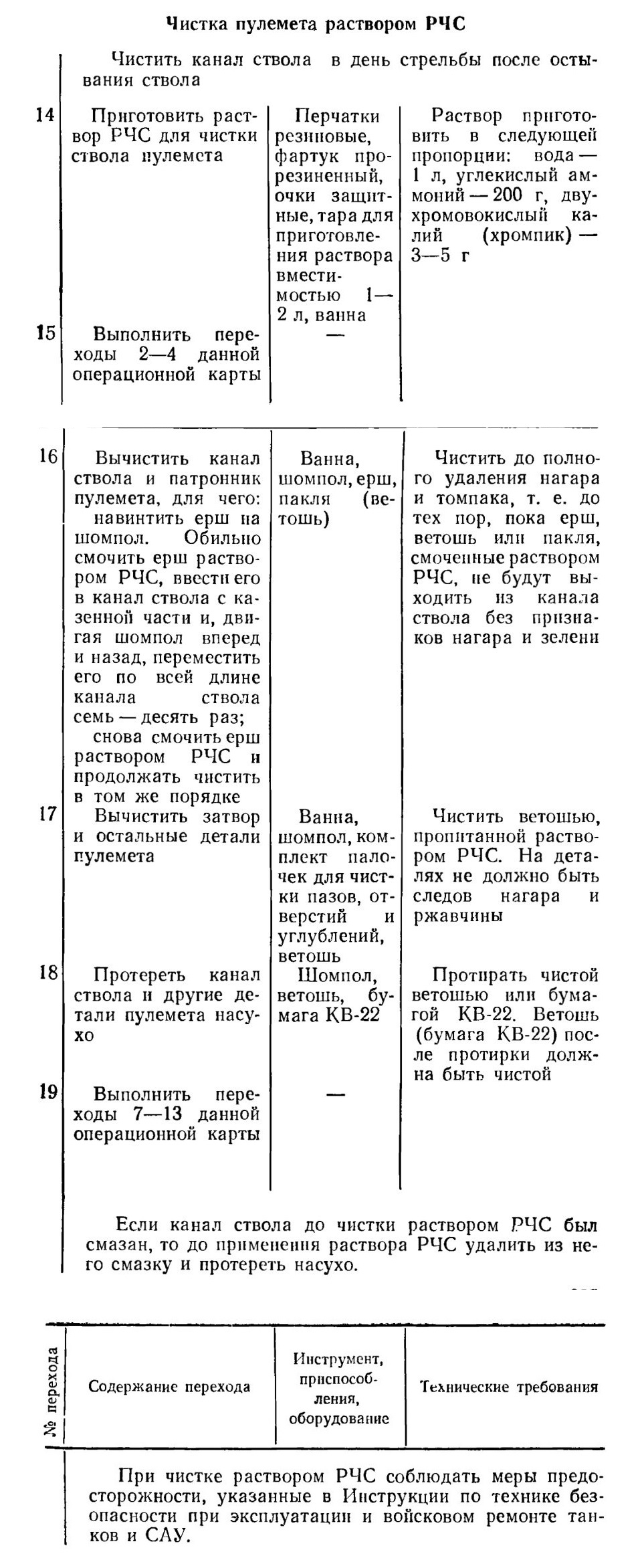

Чистка пулемёта раствором РЧС

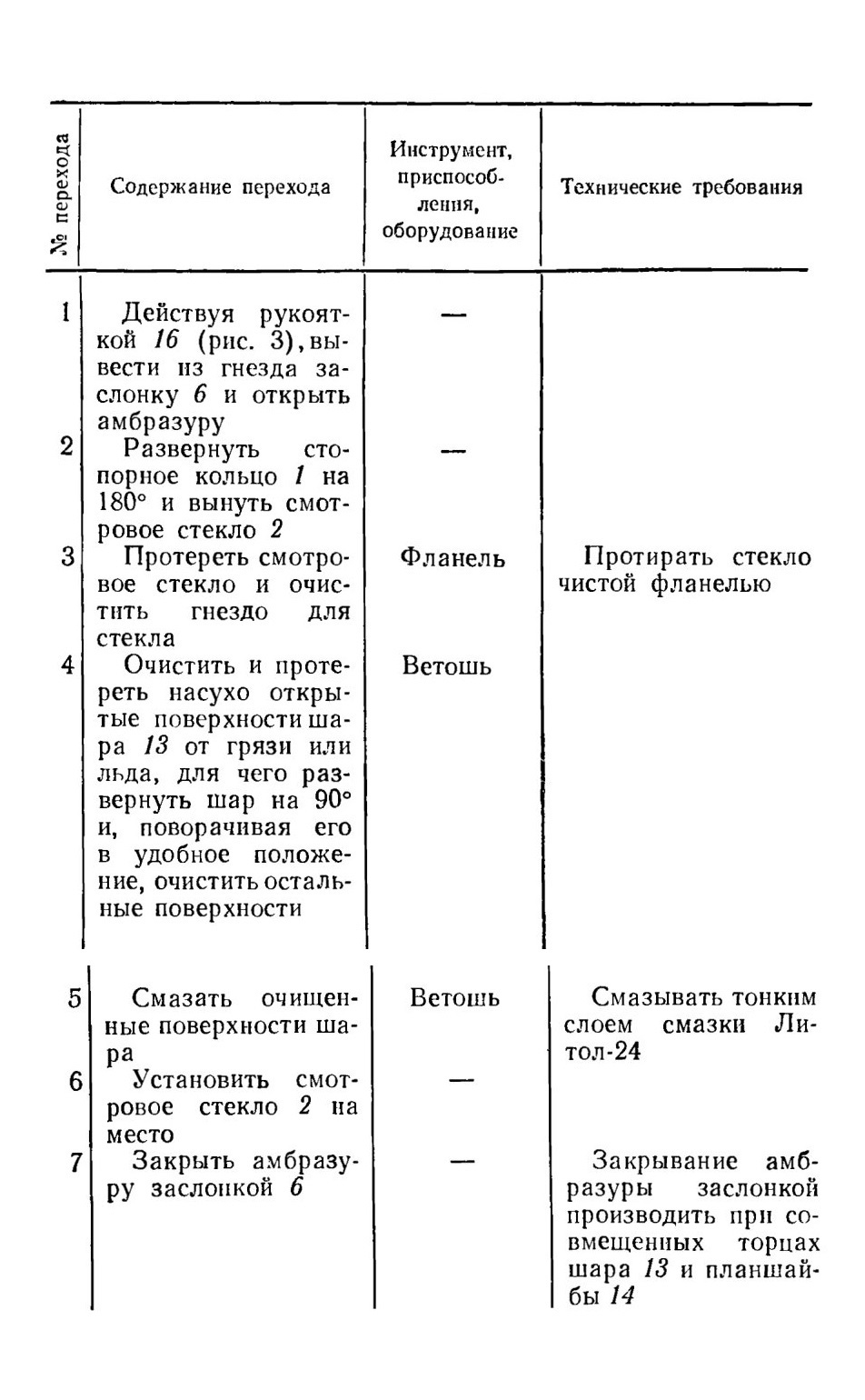

7.1.42. ОЧИСТКА И СМАЗКА ШАРОВЫХ УСТАНОВОК

Принадлежности: фланель, ветошь.

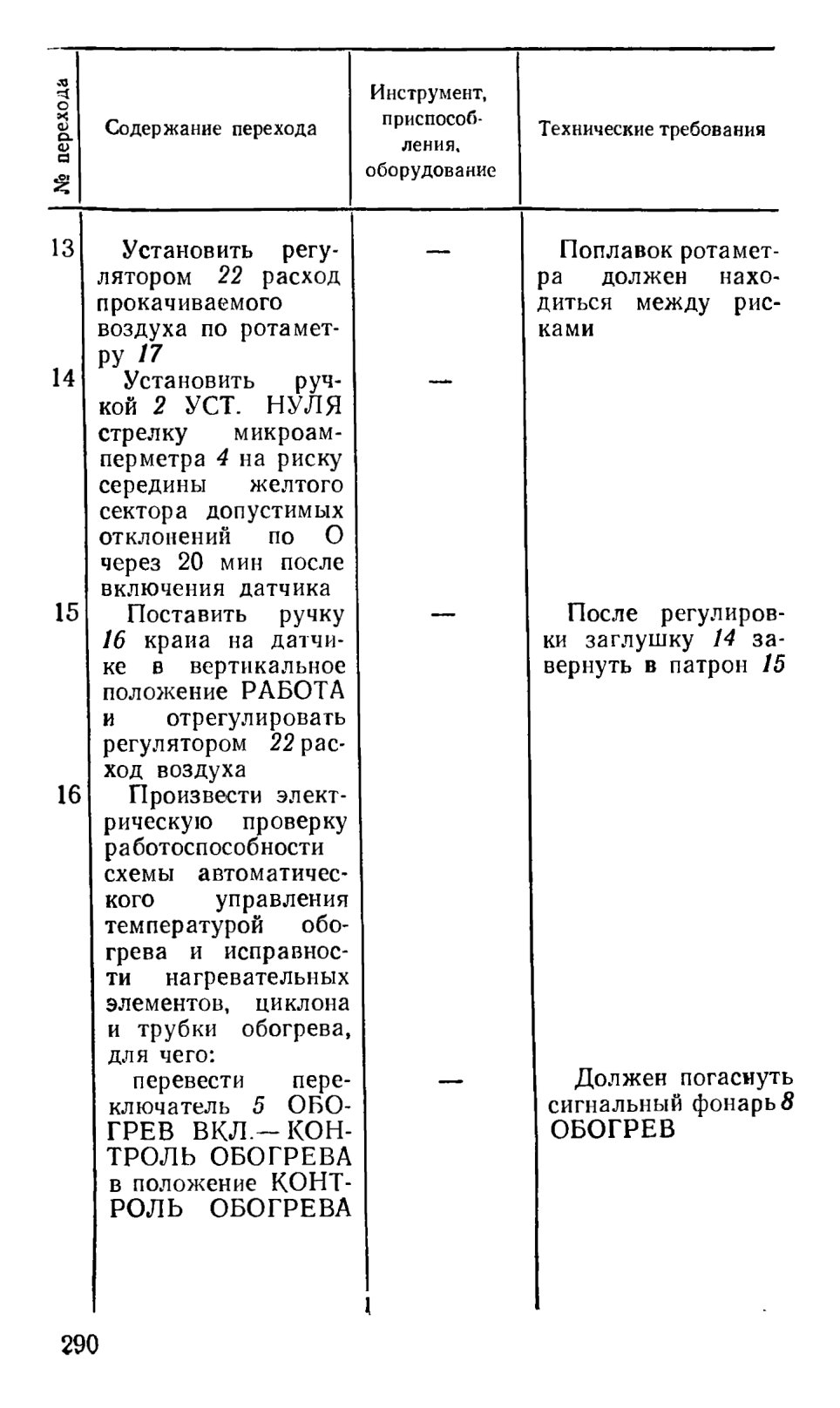

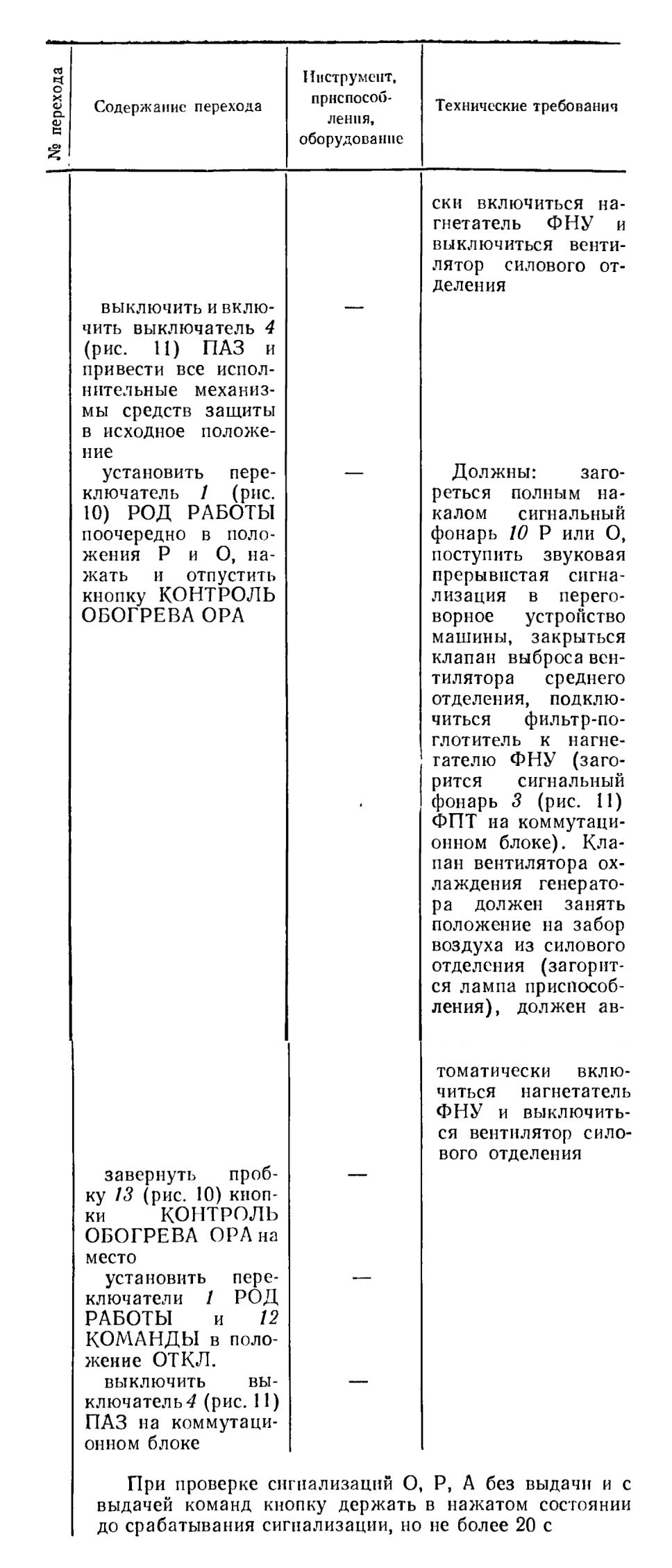

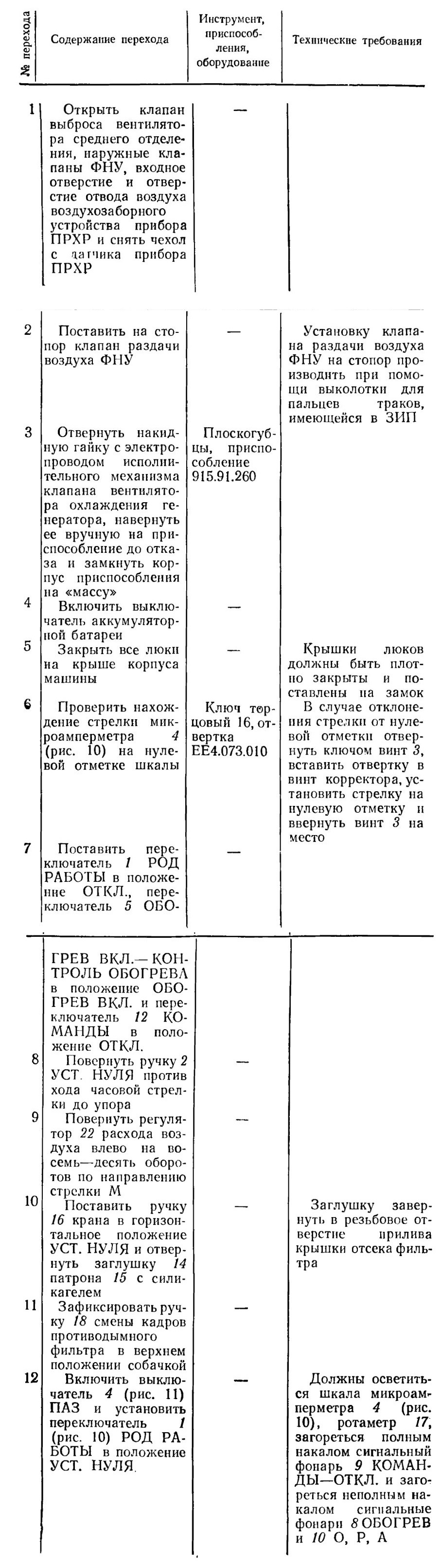

7.1.43. ПРОВЕРКА РАБОТОСПОСОБНОСТИ СРЕДСТВ ЗАЩИТЫ ОТ ОРУЖИЯ МАССОВОГО ПОРАЖЕНИЯ

Инструмент, приспособления и оборудование: ключ торцовый 16, плоскогубцы, отвертка ЕЕ4.073.010, приспособление 915.91.260 (из группового комплекта).

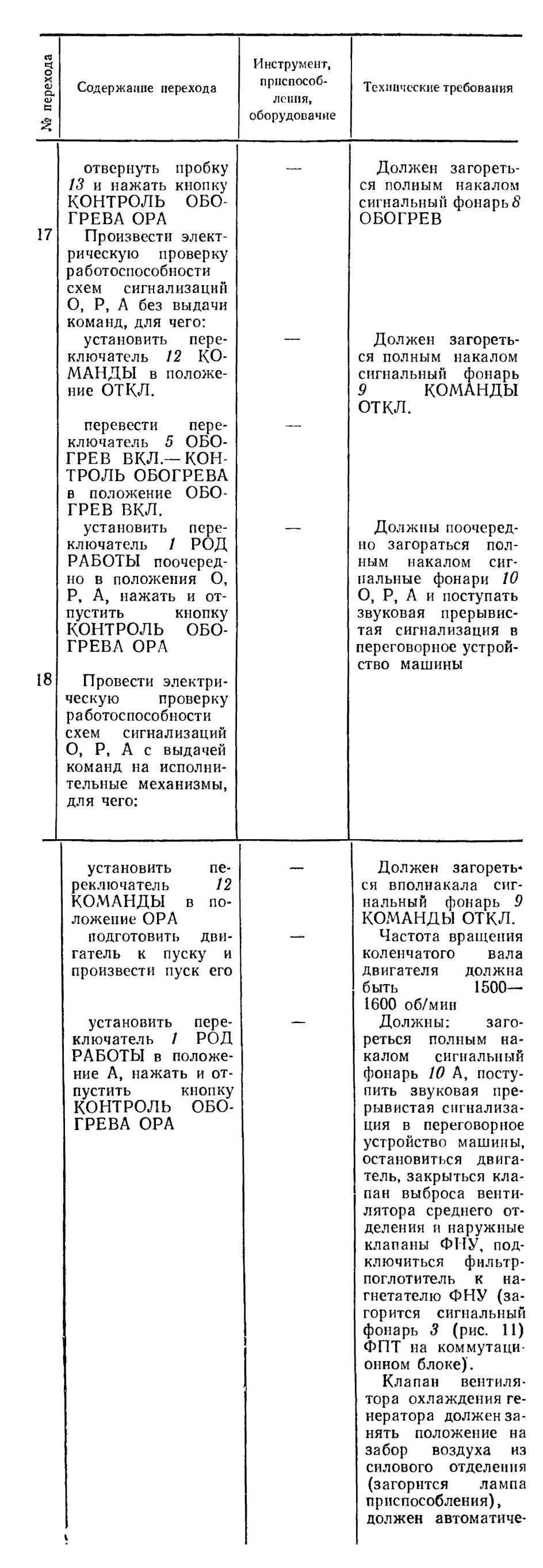

Проверка автоматической работы
