GreatPlains YP4010HD, YP4020 и YP4025 12-метровая 3-секционная сеялка точного высева Yield-Pro. Руководство - часть 3

Рефазировка цилиндров



складывания

В

процессе

эксплуатации

цилиндры

системы

складывания могут выйти из фазы

,

что проявляется в

неравномерном складывании и раскладывании орудия

.

Каждые несколько дней осуществляйте процедуру
рефазировки цилиндров

:

1.

Полностью поднимите и разложите орудие и
удерживайте

гидравлический

рычаг

в

активированном положении в течении нескольких
секунд после того

,

как орудие полностью сложится

.

2.

Когда все штоки всех цилиндров выдвинутся

,

на

секунду измените направление подачи масла в
контур

,

после чего продолжайте высев

.

31

Перевозка орудия

Числа в таблице дают примерное представление о массе
орудия

.

Реальная его масса может значительно

отличаться от табличной за счет опционального
оборудования

,

даже если у Вас та же базовая модель

,

ОПАСНО

Буксировка сеялки на высокой скорости или трактором с
недостаточной массой может привести к потере управления
составом

.

Потеря управления может привести к тяжелым

дорожно

-

транспортным происшествиям

,

травмам и смерти

.

Масса орудия составляет до

20 400

кг

,

в зависимости от его

конфигурации и загрузки

.

Пустой прицепной бункер весит

еще около

2 268

кг

.

Не буксируйте состав

,

общая масса

которого более чем

1.5

раз превышает массу буксирующего

транспортного средства

.

ОПАСНО

Буксировка полного прицепного бункера ЗАПРЕЩЕНА

.

Заполненный бункер весит около

13 608

кг и может

представлять опасность на общественной дороге

.

Если

необходимо перевезти заполненный бункер

,

буксируйте его

отдельно

.

Проверяйте

допустимую

нагрузку

перед

пересечением мостов и эстакад

.

ОСТОРОЖНО

При транспортировке переключатель КФМ должен быть
переключен в режим Дышло

,

а гидроконтур

–

в плавающий

режим

,

в противном случае возможно серьезное повреждение

оборудования

.

ВАЖНО

!

Семена можно загружать и перед транспортировкой
орудия

,

однако за счет их веса может возрасти

тормозная дистанция орудия

.

Кроме того

,

это увеличит

износ орудия

.

Полная



комплектация



включает

:

Маркеры

,

Колтеры

 (

на



сошник

),

Бункер

 (

различного



объема

)

YP4025-16TR

с



бункером



на

 2890

л

YP4025-16TR

с



колтером

,

с



бункером



на

 2890

л

,

с



баком



на

 1515

л

YP4025-4810

с



колтером

,

с



бункером



на

 5285

л

YP4025-1630

с



бункером



на

 2890

л

Базовая



модель

,

пустой



бункер

12900

кг

13700

кг

15400

кг

11100

кг

Базовая



модель

 +

материал

15200

кг

18100

кг

19500

кг

13400

кг

+ PFC2000,

пустой

+ 2300

кг

+ 2300

кг

+ 2300

кг

+ 2300

кг

Орудие



с



тележкой

Орудие



с



пустой



тележкой

15200

кг

16000

кг

17700

кг

13400

кг

Орудие



с



полной



тележкой

*

28300

кг

31300

кг

32600

кг

26500

кг

Масса



орудия

 YP40

*

Числа даны для ознакомления

.

Никогда не буксируйте орудие с полностью загруженной тележкой

32

-

Спланируйте маршрут движения

.

Если планируется

перевозка орудия с тележкой

,

избегайте движения

задним ходом

.

Избегайте резких спусков или подъемов

.

Принимайте во внимание транспортные габариты
Вашего орудия

.

В сложенном виде орудие

YP40

имеет

4

м высоты и около

4,6

м ширины

.

-

Осуществите

сцепку

,

а

также

подключение

гидравлической и электрической систем орудия

.

См

.

«

Сцепка с трактором

»

на стр

. 16.

-

Если

маркеры

разложены

,

сложите

их

.

См

.

«

Складывания маркеров

»

на стр

. 38.

-

Поднимите орудие

.

См

. «

Поднимание

/

опускание

»

орудия на стр

. 26.

-

Установите замки подъемных цилиндров

.

См

. «

Замки

подъемных цилиндров

»

на стр

. 28.

-

Отключите замки опорных колес

.

См

.

стр

. 30.

-

Сложите и закрепите нижнюю секцию лестницы

.

См

.

стр

. 42.

-

Если

орудие

разложено

,

сложите

его

.

См

.

«

Складывание орудия

»

на стр

. 29.

Убедитесь

,

что

боковые секции зафиксированы крюками

.

-

Если используется

3-

точечная навеска

:

полностью

опустите

дышло

так

,

чтобы

боковые

секции

удерживались крюками

.

-

Если используется гидравлическое дышло

:

убедитесь

,

что КФМ переключен на Дышло

,

а гидроконтур

находится в Плавающем режиме

.

-

При движении по общественным дорогам всегда
используйте сигнальные световые приборы

.

-

Выполняйте требования правил дорожного движения

.

-

Снимите трактор со стояночного тормоза и начинайте
движение

.

Подготовка



к



перевозке

Замки



опорных



колес

В условиях высева по ровной местности или на плавных
склонах

,

замки опорных колес можно оставить в

положении для транспортировки

,

что позволит опорным

колесам свободно вращаться вокруг оси

,

облегчая

складывание

/

раскладывание орудия

.

В условиях высева на крутых склонах

,

на которых

возможно

боковое

сползание

орудия

,

после

раскладывания орудия закройте замки опорных колес

.

1.

Переведите рукоятку

(1)

каждого опорного колеса в

положение Поле

.

Запорный рычаг

(2)

автоматически войдет в вырез

пластины

(3),

когда орудие начнет движение

.

См

.

стр

. 30.

ВНИМАНИЕ

Не превышайте скорость

30

км

/

ч при движении прямо

.

ВНИМАНИЕ

Не превышайте скорость

22

км

/

ч при развороте

.

Управление

Не превышайте скорость

22

км

/

ч при разворотах

.

Орудие

YP40

имеет большую массу и может привести к потере

управления

.

Передние приводные колеса

,

задние

транспортные колеса и передние колеса тележки
свободно поворачиваются и не препятствуют боковому
движению орудия

.

ВАЖНО

!

Никогда не двигайтесь задним ходом со скоростью более

5

км

/

ч

.

ВАЖНО

!

Никогда не двигайтесь задним ходом

,

если орудие

опущено или имеет прицепную тележку

.

Рис

. 28

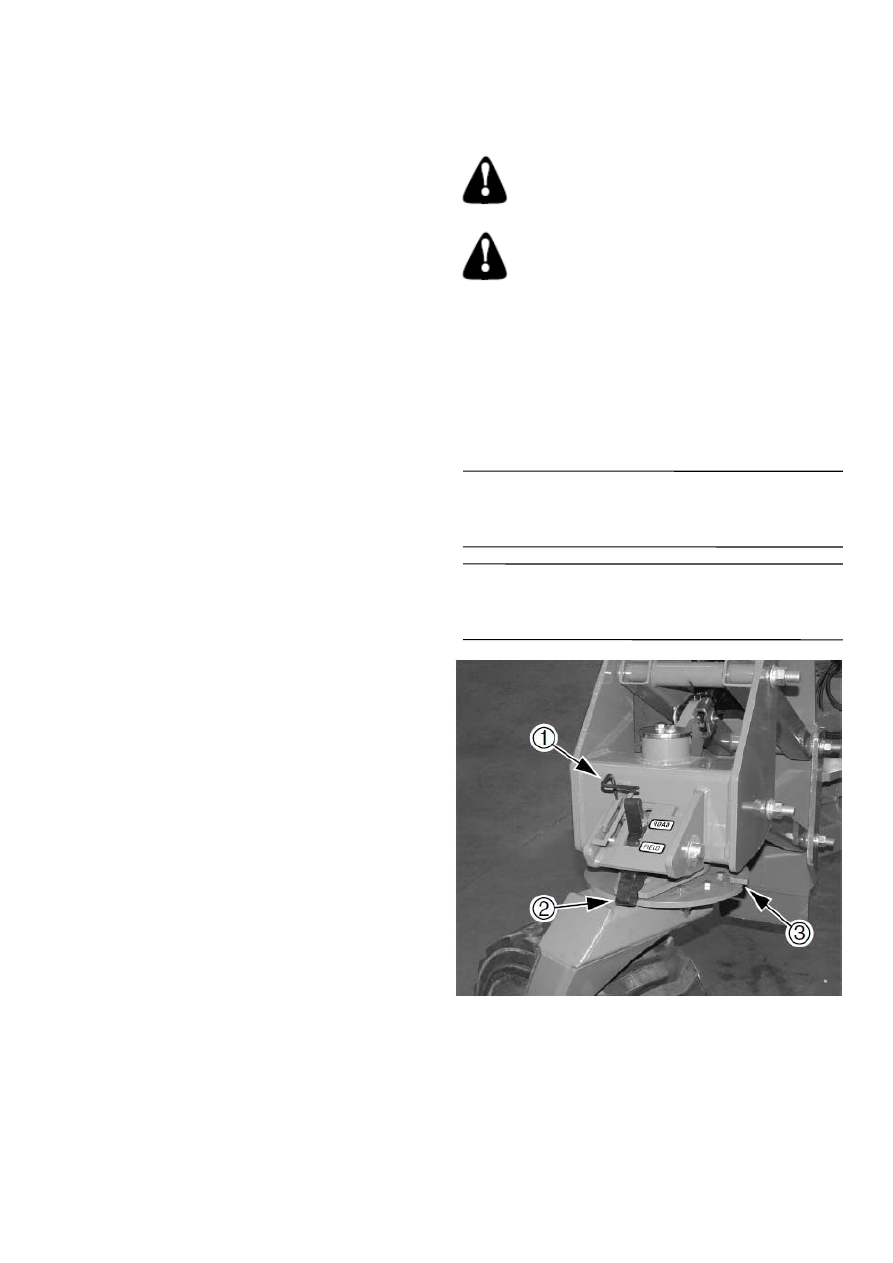

Замок



опорного



колеса

33

Механические



системы

Стр

.

3-

точечная



навеска

:

высота



дышла



установлена

21

Орудие



разложено

24

Крюк



на



дышле



защелкнут

25

Транспортные



замки



цилиндров



отключены

28

Замки



опорных



колес



закрыты

 (

для



высева



на



крутых



склонах

)

33

Приводные



колеса



выровнены

95

Длина



маркера



установлена

135

Угол



диска



маркера



установлен

54

Подготовка



к



работе



в



поле

Используйте приведенные ниже таблицы для того

,

чтобы

составить алгоритм подготовки к работе в поле

.

В

зависимости от конфигурации трактора и орудия

,

Вам

может потребоваться больше или меньше пунктов

.

Электрические



системы

Стр

.

Подключение



электросистемы выполнено

19

Монитор



контроля



высева



подключен

,

ознакомьтесь



с



сообщениями



монитора

а

Переключите



гидроконтуры в



нейтральный



режим

,

отключите



главный



переключатель



КФМ

,

проверьте



переключатели



КФМ

.

-

Убедитесь

,

что



когда



орудие



опущено

,

датчик



скорости



направлен



на



землю



под



углом



примерно



на

 35

градусов



ниже



горизонтали

.

b

а

См

.

Руководство



по



эксплуатации



монитора

b

См

.

Руководство



по



эксплуатации



датчика

Пневматическая



система

Стр

.

Трубопровод



к



бункеру



герметичен

-

Перед



загрузкой



семян



добавьте



в



каждый



бункер

1

чашку



смазки



для



семян

.



118

Материал



загружен

 43

Порты



трубопроводов



подключены



к



соответствующим



высевающим



секциям

39

Пневмосистема герметична

 (

кроме



бункера

)

-

Трубопроводы



не



провисают



и



не



защемляются



(

проверьте



в



сложенном



и



разложенном



состоянии

)

-

Трубопроводы



подключены



к



высевающим



аппаратам

.

-

Высевающие



секции

Стр

.

Рукояти



контроля



глубины



высева



на



одной



глубине

61

Прижимные



пружины



одной



длины

 (

кроме



пружин

секций



в



колее



колес



трактора

)



63

Колтеры



с



креплением



на



сошник



идут



на

 6

мм



мельче

,

чем



диски



сошника

70

Проверьте



выравнивание



колтера



относительно



высевающей



секции

71

Проверьте



выравнивание



прикатывающих



колес

86

Одинаково



отрегулируйте



прикатывающие



колеса

86

Подключите



высевающие



аппараты



необходимых

высевающих



секций

 (

только



для



сошников



серии



10HD

и

 25P)



76

Проверьте



работу



боковых



колес



контроля



глубины



высева

 (

для



сошников

 10HD

и

 25P)

73

Проверьте



просветы



чистиков



колес

 (

опция

)

75

Удобрения

 (

опция

)

Стр

.

Переключатель



Насоса



удобрений



КФМ



выключен

49

Проверьте



компоненты

,

трактора

а

Проверьте



контактный



привод

,

цепи

-

PFC2000

или

 PFC1600:

подготовьте



тележку

b

Установлены



правильные



измерительные



диафрагмы

с

Залейте



в



систему

 380

л



воды



и



проверьте



ее



на



предмет



утечек

-

Проверьте



подключение



высевающих



секций

,

прокладку



трубок



и



исправность



форсунок

-

Входные



клапаны



и



клапаны



труб



открыты

-

Система

 SmartBox

загружена



и



подключена

-

а

Ознакомьтесь



с



руководством



по



эксплуатации



баков



и



насосов

.

См

.

раздел

 «

Удобрения

»

в



руководстве



по



эксплуатации



монитора

b

См

.

руководство



по



эксплуатации



устройства

 PFC2000/PFC1600

с

См

.

руководство



по



нормам



высева



и



руководство



по



эксплуатации



насосной



системы



удобрений

34

Гидравлическая



система

Стр

.

Резервуар



трактора



заполнен

-

Утечка



масла



из



фитингов



отсутствует

-

Поднимите



и



опустите



орудие

26

Вентилятор



исправен



и



вращается



в



нужную



сторону

а

Если



установлен



гидропривод

,

убедитесь

,

что



главный



выключатель



КФМ



выключен

,

проверьте

вращение



гидропривода



39

Переключите



переключатель



Маркера

/

складывания



в



режим



Маркера

37

а

Ненадолго



включите



вентилятор



и



убедитесь

,

что



ротор



вращается



в



сторону



выходного



порта

.

Проверьте



скорость



вращения



вентилятора

Гидравлический



привод

Стр

.

Проверьте



смазывание



и



провисание



цепи

115

Установите



необходимые



настройки

а

Проверьте



систему



в



режиме



ручной



скорости



(

монитор

).

После



теста



переключите



в



режим



цифровой



частоты

.

а

Откалибруйте



датчик



скорости



при



опущенном



орудии

b

Смажьте



сочленения



приводных



валов

113

Проверьте



работу



муфты

39

а

См

.

руководство



по



эксплуатации



монитора



и



руководство



по



нормам



высева

b

См

.

руководство



по



эксплуатации



монитора



Высевающие



аппараты

Стр

.

Установите



аппараты



нужной



модели

а

Установите



диски



нужного



типа

а

Отрегулируйте



пальчиковый



механизм

:

6-

пальцевый



для



сдвоенных



рядов

,

12-

пальцевый



для



одинарных



рядов



или



для



сдвоенных



рядов



с



высокой



нормой

а

Закройте



очистные



лотки

98

Отрегулируйте



таймеры



высевающих



аппаратов



для



сдвоенных



рядов

а

Цепи



натянуты

,

натяжные



ролики



установлены

-

Высевающие



аппараты



закреплены

79

Подключите



привод

79

а

См

.

Руководство



по



нормам



высева

35

Работа



в



поле

Выполните

«

Подготовку к работе в поле

»

на стр

. 23

и

«

Настройку в поле

»

на стр

. 34.

Механические



системы

Стр

.

1 3-

точечная



навеска

:

контроль



глубины

 (

не



нагрузки

)

-

2

Разложите



маркер



с



нужной



стороны

37

3

Запустите



вентилятор

.

Постепенно



увеличьте



его

обороты



до

 3800

об

/

мин

.



41

4

Запустите



гидропривод



высевающих



аппаратов



через



монитор

.

См

.

руководство



к



монитору

.

-

5

Если



установлена



система



удобрений

,

интегрированная



с



монитором

 DICKEY-john,

включите



переключатель



Насоса



удобрений



КФМ

49

6

Включите



все



переключатели



сектора



Муфты



КФМ

39

7

Начинайте



движение

,

опустите



орудие



и



начинайте



высев

-

8

Остановите



орудие

.

Проверьте

:

Глубину



высева

Расстояние



между



семенами

Работу



прикатывающих



колес

Внесение



удобрений

 (

опция

)

-

9

При



необходимости

,

выполните



настройку

52

Выполнение



крутых



поворотов

Стр

.

1

Сложите



маркер

38

2

Поднимите



орудие

26

3

Выполните



поворот

4

Опустите



орудие

26

5

Разложите



маркер



с



нужной



стороны

37

6

Начинайте



высев

Временное



прекращение



высева

Стр

.

1

Остановите



трактор

2

Переключите



контур



вентилятора



в



Плавающий



или



Нейтральный



режим

41

3

Сложите



маркер

38

4

Поднимите



орудие

26

Полное



прекращение



высева

Стр

.

1

Выполните

 «

временное



прекращение



высева

»,

затем

2

Установите



замки



подъемных



цилиндров

28

3

Откройте



замки



опорных



колес

30

4

Сложите



орудие

29

5

Включите



сигнальные



огни

-

6

Перевозите



орудие



к



месту



хранения

32

36

Раскладывание



маркера

Если Ваше орудие оснащено маркерами

,

раскладывание

маркеров можно осуществлять только когда боковые
секции разложены

.

Клапан Маркер

/

Вспом

.

на левой секции должен быть в

положении

«

Маркер

».

См

.

«

Вспомогательная

гидросистема

»

на стр

. 47.

Перед началом эксплуатации маркеров

,

убедитесь

,

что

их цилиндры прокачаны

.

См

. «

Прокачка гидросистемы

»

на стр

. 92.

Для эксплуатации маркера

,

необходимо отрегулировать

его длину

.

См

. «

Длина маркера

»

на стр

. 135.

Парные маркеры оснащены автоматическим клапаном
последовательности

,

который контролирует порядок их

работы

.

Скорость

складывания

маркеров

регулируется

с

помощью регулировочных болтов на корпусе клапана
последовательности

.

См

. «

Настройка скорости парных

маркеров

»

на стр

. 160.

ОПАСНО

ОСТОРОЖНО

Остерегайтесь удара маркером

.

Не позволяйте никому

стоять рядом с маркером или с торцом боковой секции во
время работы маркера

.

Секции маркеров тяжелые

,

а диски

имеют острые края

.

Угроза удара электрическим током

.

При использовании

маркеров остерегайтесь контакта с надземными линиями
электропередач

.

При

контакте

маркеров

с

линией

электропередач

,

все металлические части орудия и

трактора окажутся под напряжением и любой человек

,

прикоснувшийся к ним

,

может замкнуть цепь на землю

,

что

приведет к тяжелым травмам или смерти

.

Раскладывание



маркера

 (

одна



сторона

)

См

.

Рис

. 30

и Рис

. 31

1.

Если недавно использовалась Вспомогательная
гидросистема

,

убедитесь

,

что клапан стоит в

положении

«

Маркер

».

2.

На панели КФМ

,

переключите переключатель

Маркера

/

складывания

(1)

в положение Маркер

(

рычажок

вверх

).

Загорится

индикатор

над

переключателем

.

3.

Подавайте масло в контур маркера и разложите его

.

Удерживайте гидравлический рычаг трактора

,

пока

маркер не разложится

.

Не оставляйте рычаг в

зажиме

.

4.

Если начал раскладываться маркер не с той
стороны

,

с которой нужно

,

дайте ему частично

разложиться

,

затем сложите его

.

Затем снова

раскладывайте маркер

–

клапан последовательности

разложит маркер с другой стороны

.

На

панели

КФМ

,

оставьте

переключатель

Маркера

/

складывания

(1)

в положении Маркер

.

Рис

. 29

КФМ



в



положении



для



работы



маркера

Рис

. 30

Раскладывание



маркера

Рис

. 31

Один



маркер



разложен

37

Работа



маркера

Для того

,

чтобы разложить маркер с противоположной

стороны

:

1.

Активируйте гидросистему и сложите маркер

.

2.

Измените направление подачи масла

.

Удерживайте

рычаг до тех пор

,

пока маркер с другой стороны

орудия не разложится

.

3.

Переключите

рычаг

трактора

в

нейтральное

положение

.

Складывание



маркеров

Если Ваше орудие оборудовано маркерами

,

их

необходимо сложить перед тем

,

как приступать к

складыванию боковых секций

.

1.

Активируйте гидросистему и сложите маркер

.

2.

Переключите гидроконтур в нейтральный режим

.

Нестандартные



режимы



работы



маркеров

Когда оба маркера находятся на кронштейнах

:

1.

Полностью разложите один из маркеров

,

затем

…

2.

На секунду переключите рычаг гидросистемы в
положение для складывания маркера

,

а затем сразу

же измените направление подачи масла и разложите
второй маркер

.

Работа



с



двумя



маркерами

Высев

Когда подготовка к работе в поле завершена

,

для высева

необходимо выполнить несколько простых шагов

.

1.

Опустите орудие

.

2.

Разложите маркер

.

3.

Начинайте движение

.

4.

Контролируйте показания мониторов и датчиков

.

Контролируйте отчеты о норме высева

.

5.

Поднимите маркер

.

6.

Поднимите орудие

.

7.

Осуществите разворот

.

8.

Разложите маркер с нужной стороны орудия

.

9.

Выполните шаги

1-9

для нового прохода

.

При загрузке семян и удобрений

,

контролируйте

фактическую норму высева и внесения удобрений

.

Эксплуатация



монитора

Эксплуатация монитора подробно описана в отдельном
руководстве

.

В данном и в дополнительном руководстве описаны
следующие операции

:

1.

Контроль гидропривода

(

опция

).

2.

Калибровка нормы высева

.

3.

Норма высева

.

4.

Норма внесения удобрений

.

5.

Скорость движения

.

6.

Установка границ норм и сигнализация нарушения
границ

.

7.

Интеграция с системой

GPS.

8.

Скорость вентилятора

.

9.

Работа датчика уровня материала

.

Рис

. 32

Высев

38

Эксплуатация



электромуфты

Орудие

YP40

имеет при муфты приводной системы

высевающих аппаратов

.

Каждая муфта отключает или

включает группу высевающих аппаратов

.

Информация в

нижеприведенной таблице является настройкой по
умолчанию

.

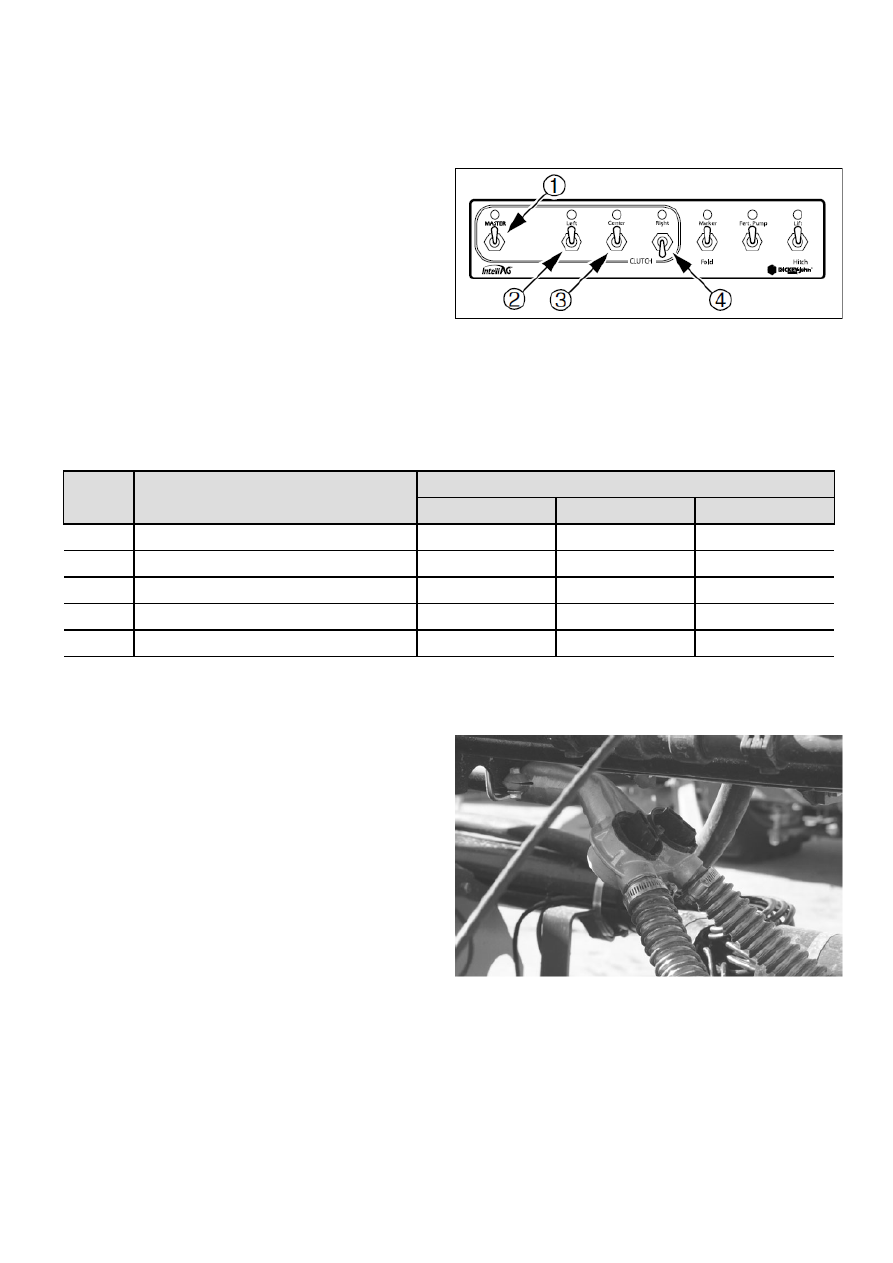

Переключатели Левая

(2) /

Центр

(3)

и Правая

(4)

соответствуют

высевающим

аппаратам

левой

,

центральной и правой секций соответственно

.

Главный

переключатель

(1)

контролирует

все

высевающие секции

,

независимо от типа привода

.

Положение

«

Выкл

.»

(

рычажок

вниз

)

отключает

соответствующую муфту и

,

как следствие

,

ряд

высевающих

аппаратов

.

Если

включен

главный

переключатель и любой из трех переключателей муфт

,

над ним загорается индикатор

.

Рядов

Модель



орудия

Муфты



отвечают



за



ряды

Левая

 (2)

Центр

 (3)

Правая

 (4)

16

YP4025-1630, YP4025-1670, YP4025F-1670

01-05

06-11

12-16

24

YP4025-2420

01-08

09-18

19-24

31

YP4025-3115, YP4025-3135

01-10

11-21

22-31

32

YP4025-3215, YP4025-32TR, YP4025-32TR70

01-10

11-22

23-32

48

YP4010HDP-4810, YP4020P-4810, YP4025-4810

01-15

16-33

34-48

Y-

образные



патрубки

См

.

Рис

. 34

Y-

образные кулисы можно закрыть

,

например

:

-

Для высева кукурузы с междурядьем

76

см на орудии с

междурядьем

38

см

,

или

-

Для высева одним рядом с помощью орудия для
высева сдвоенными рядами

.

На рисунке

,

оба патрубка открыты

.

Также

,

кулисы можно закрыть для того

,

чтобы очистить

пневматическую систему и высевающие аппараты

.

См

.

«

Очистка пневматической системы

»

на стр

. 100.

Рис

. 33

КФМ

:

переключатели



муфт

Рис

. 34

Y-

образные



семенные



трубопроводы

39

Блокировка



электромуфты

В случае отказа электромуфты

,

ее можно механически

заблокировать во включенном состоянии

.

См

.

Рис

. 35

и Рис

. 36

1.

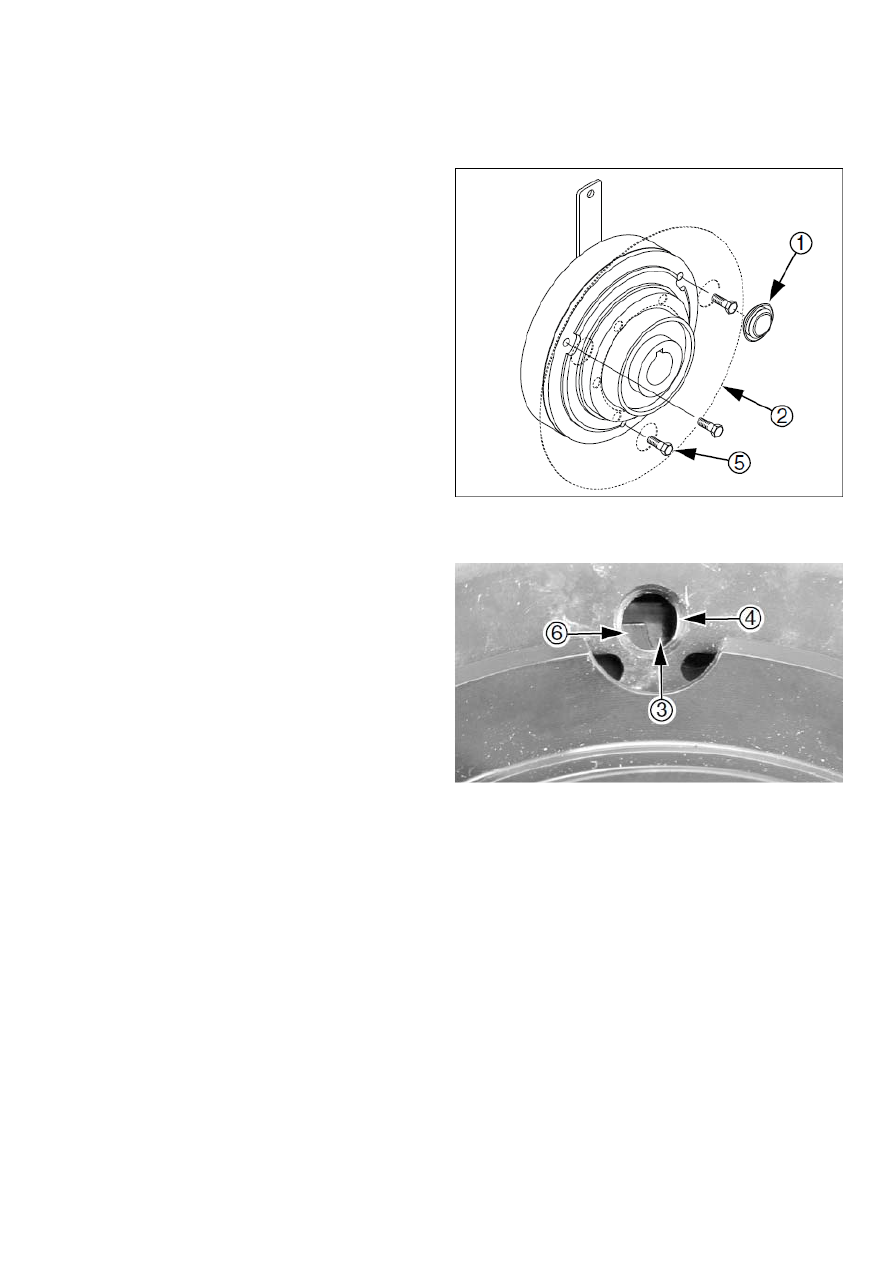

Снимите резиновые заглушки

(1)

с экрана муфты

(2)

для того

,

чтобы получить доступ к отверстиям

.

Просто вытолкните заглушку изнутри

.

2.

Совместите вырезы

(3)

с отверстиями

(4).

3.

Вставьте болты М

8-1,25

х

14

мм

(5)

в отверстия

.

Если половина отверстия закрыта металлическим
диском

(6),

Вы не совместили вырез и отверстие

.

Если отверстие полностью закрыто диском

(6),

Вы не

совместили вырез и отверстие

.

Если вырез и отверстие совмещены

,

болт входит в

отверстие с минимальным усилием

,

а конец болта

достает до поверхности муфты

.

4.

Установите заглушки

,

чтобы они не потерялись

.

Примечание

:

Используйте только

14-

мм болты

,

входящие

в комплект орудия

.

Более длинные болты могут

повредить

муфту

.

Более

короткие

болты

не

заблокируют муфту

.

Рис

. 35

Блокировка



электромуфты

Рис

. 36

Вырез



и



отверстие



не



совмещены

40

Работа



пневматической



системы

См

.

Рис

. 37

Функция пневматической коробки

(1)

состоит в

перемешивании семян воздушной струей

,

поступающей

от вентилятора

(2),

которая затем выходит через

трубопровод

(

не показан на рисунке

)

к семенным

трубопроводам

,

которые подают семена к высевающим

аппаратам

.

Работа



вентилятора

Все три гидравлических линии вентилятора должны быть
правильно

подключены

.

См

.

«

Подключение

гидравлических шлангов

»

на стр

. 18.

Регулируйте скорость вентилятора

(2)

с помощью

гидравлических органов трактора

.

Запустите вентилятор

на малой скорости и убедитесь

,

что он вращается в

нужную сторону

(

к выходному порту

).

Воздух подается в

пневматическую коробку независимо от направления
вращения вентилятора

,

однако при обратном его

вращении

,

поток воздуха недостаточен

.

Запускайте вентилятор при потоке масла

30-45

л

/

мин

.

Рекомендованное положение дроссельной заслонки

– 0

градусов

.

Рекомендованная скорость вентилятора

:

3800

об

/

мин

для бункера на

2890

л

, 5285

л

,

а также для бункера для

удобрений на

670/1440

л

а

.

3500

об

/

мин

для высева из сменных семенных ящиков

.

а

.

По поводу эксплуатации ящиков

,

мм

.

руководство

403-362

М

.

Не эксплуатируйте вентилятор на скорости более

4500

об

/

мин и менее

3000

об

/

мин

.

Слишком высокая скорость

вентилятора создает слишком большой поток семян

,

способный забить высевающие аппараты

.

Вентилятор

,

работающий на слишком низкой скорости

,

не способен

создать достаточный воздушный поток

.

Если у Вас

возникают проблемы с работой вентилятора

,

см

.

раздел

«

Устранение

неполадок

»,

затем

отрегулируйте

дроссельную заслонку

.

См

. «

Настройка вентилятора

»

на

стр

. 54.

Контролируя показания монитора

,

регулируйте скорость

вентилятора

,

изменяя гидравлический поток системы

.

При первом запуске

,

вентилятору необходимо от

2

до

4

минут для того

,

чтобы заполнить высевающие аппараты

.

Монитор имеет датчик уровня материала

,

который

предупреждает о том

,

что бункер пуст

.

В зависимости от

нормы высева

,

на момент

,

когда датчик подает сигнал о

том

,

что бункер пуст

,

в нем еще достаточно семян для

высева на площади

1-1,5

Га

.

Примечание

:

не подавайте давление в линию возврата

,

иначе Вы можете повредить уплотнения гидромотора

.

Примечание

:

перед первым высевом в начале каждого

сезона

,

либо после замены высевающих аппаратов или

высевающих дисков

,

перед загрузкой семян добавьте

80

мл графитовой смазки на дно пневматической

коробки

.

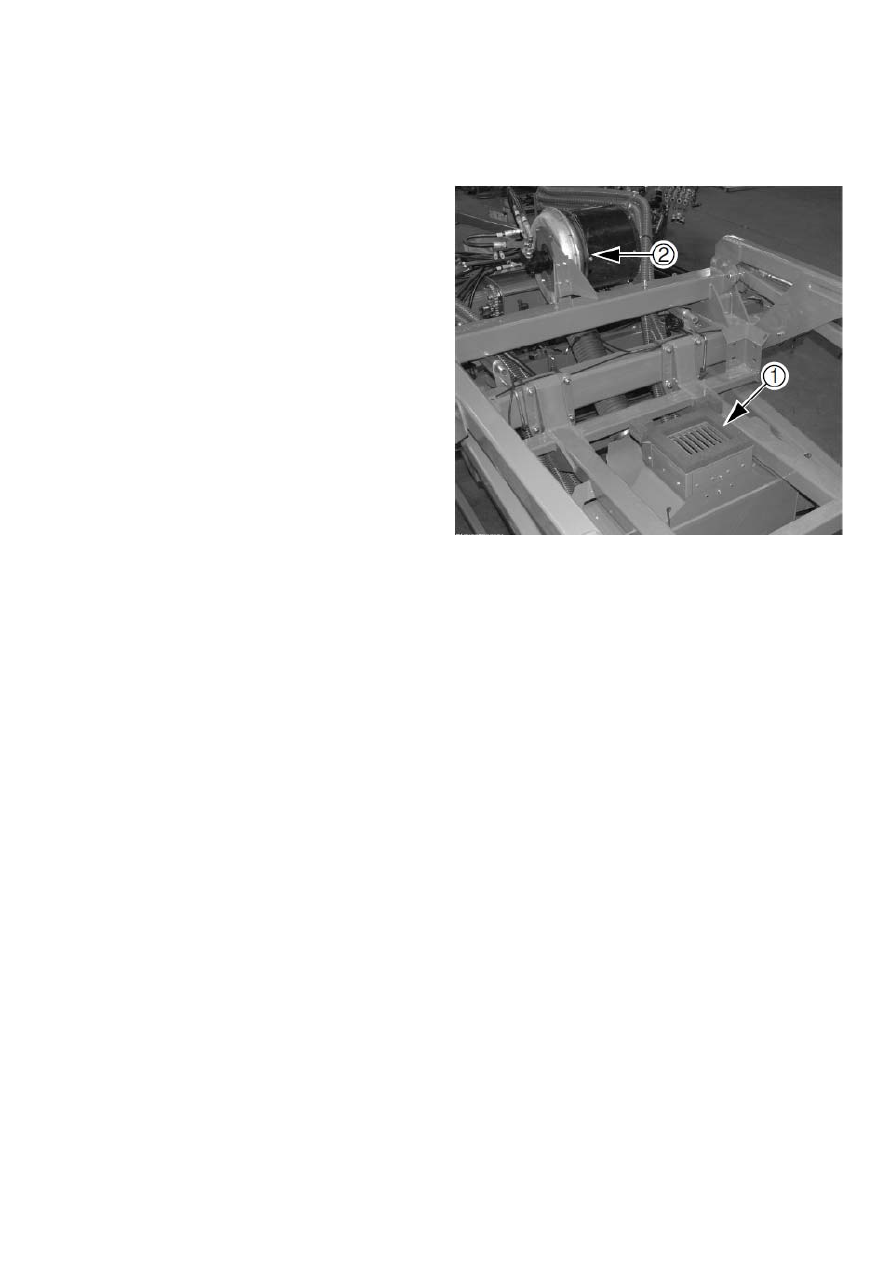

Рис

. 37

Вентилятор



и



пневматическая



коробка

41

Мостик



и



лестница

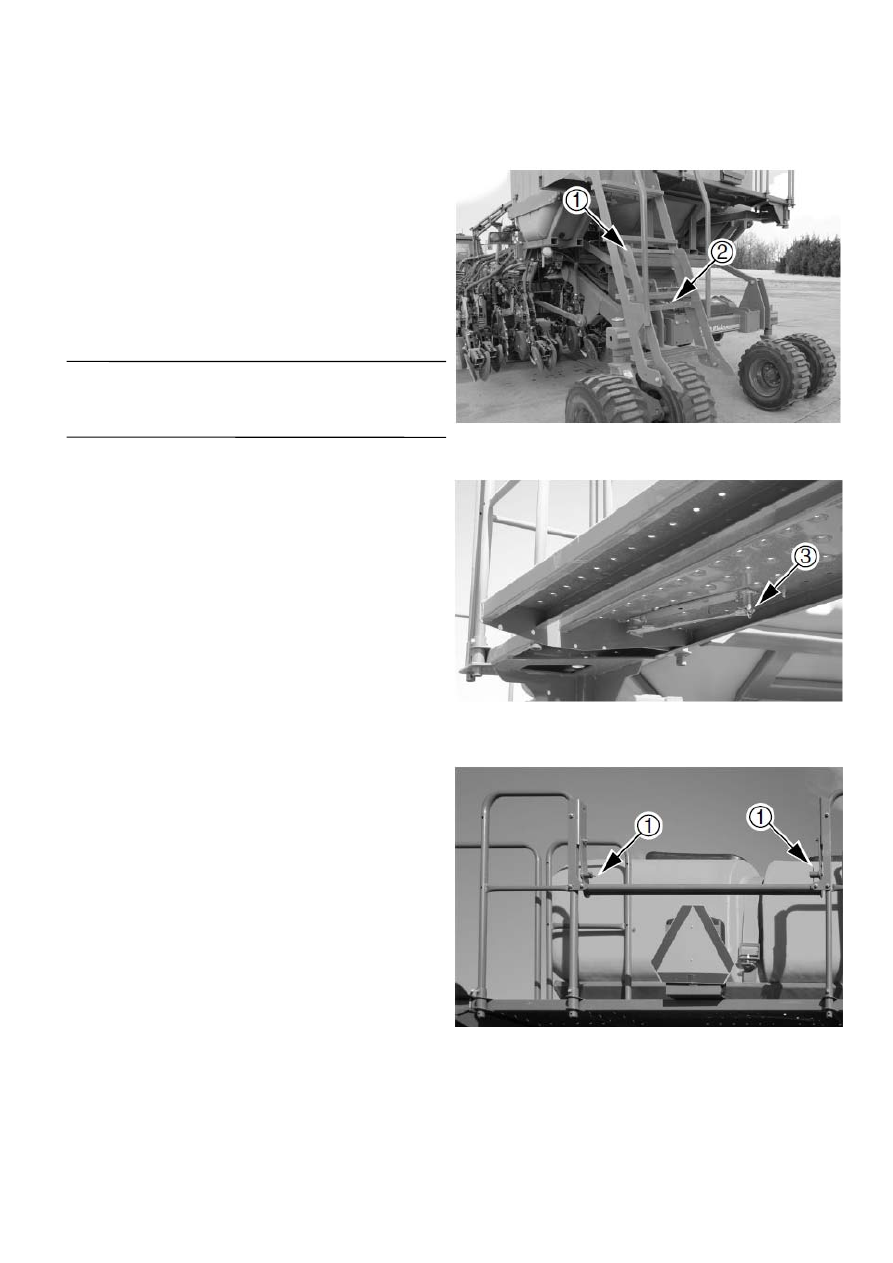

Эксплуатация штифта и шарнира лестницы описана на
стр

. 45.

См

.

Рис

. 38

Нижние

две

ступеньки

(1)

лестницы

мостика

раскладываются вниз

.

Для этого

,

необходимо оттянуть

подпружиненный штифт

(2)

и разложить нижнюю часть

лестницы

.

Для того

,

чтобы снова сложить лестницу

,

просто

поднимите ее вверх и вперед

.

Штифт автоматически

зафиксирует ее

.

ВАЖНО

!

Перед опускание орудия лестницу необходимо сложить

,

иначе возможно повреждение орудия

.

См

.

Рис

. 39

Под мостиком закреплен инструмент

(3).

Его проще

доставать

,

когда орудие опущено

.

Этот инструмент предназначен для сошников серии

10HD

и

25P.

Конец с ключом подходит для гаек регулировки

силы сжатия пружин

(

стр

. 66).

Второй конец подходит для

снятия зеленых высевающих дисков

(

стр

. 78).

См

.

Рис

. 40

Для облегчения работы шнека откройте верхнюю часть
ограждения мостика

.

С каждой стороны ограждения

,

оттяните штифты

(1)

и поверните из на четверть оборота

.

Отпустите их в упоры

.

Поверните ограждение в сторону

бункера

.

Рис

. 38

Лестница



мостика

Рис

. 39

Инструмент



под



мостиком

Рис

. 40

Открывание



ограждения



мостика

42

Эксплуатация



бункера



на

 2890

л

Примечание

:

необходимая высота вилкового погрузчика

должна составлять

:

при опущенном орудии

– 129

см

;

при поднятом орудии

– 198

см

.

Примечание

:

датчик

уровня

материала

не

устанавливается на заводе

.

Установите датчик в бункер

перед первым использованием

.

См

.

стр

. 159.

ВНИМАНИЕ

Загружать бункер на

2890

л можно только тогда

,

когда он

находится на тележке

.

Полный бункер может весить более

2500

кг

.

Загрузка



бункера



на

 2890

л

1.

Если Вы используете новые высевающие аппараты

,

а также в начале каждого сезона

,

насыпьте примерно

15

л семян в ведро

.

Добавьте

120

мл смазки для

семян

.

Перемешайте и высыпьте содержимое ведра

в пневматическую коробку перед установкой бункера

.

2.

Установите трактор на стояночный тормоз

.

3.

Отключите вентилятор

.

4.

Если бункер еще не установлен на орудии

,

снимите

уже установленный бункер

,

и установите пустой

бункер на

2890

л на тележку

.

См

. «

Замена бункера

»

на стр

. 45.

5.

Откройте заслонку в нижней части бункера

.

Откройте

крышку

.

6.

Отмерьте необходимое количество смазки для
семян

.

Если предполагается загрузка мешком

,

определите количество смазки на один мешок

.

Если

предполагается

загрузка

шнеком

,

см

.

«

Вспомогательная гидросистема

»

на стр

. 47.

Опустите ограждение мостика

.

Примечание

:

высота шнека должна составлять

:

ProBox,

орудие опущено

: 2,68

м

ProBox,

орудие поднято

: 3,37

м

Бункер на

2890

л

,

орудие опущено

: 2,75

м

Бункер на

2890

л

,

орудие поднято

: 3,44

м

.

7.

Загрузите семена

,

перемешивая их со смазкой для

семян

.

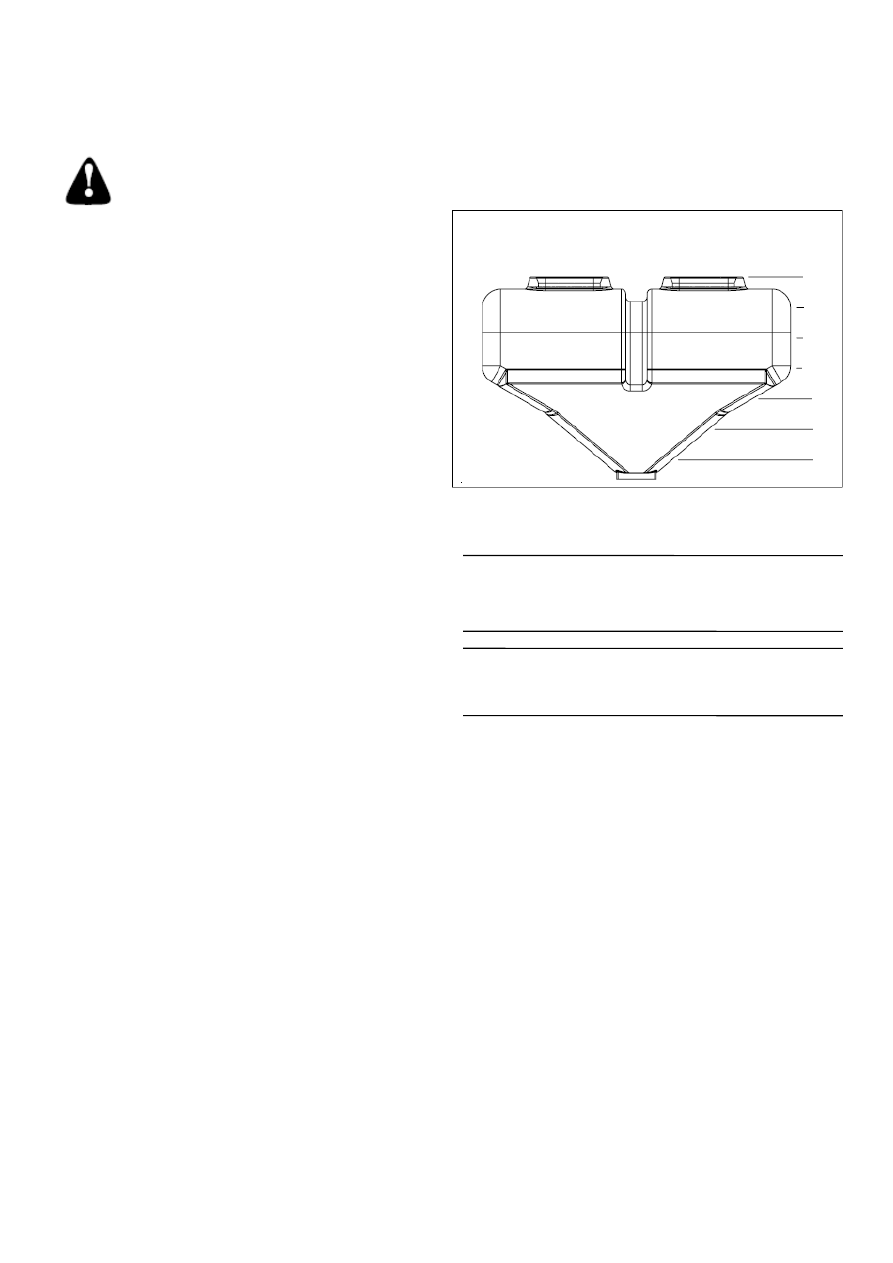

Рис

. 41

Количество



материала



в



бункере



на

 2890

л

Примерное



количество



семян



в



бункере



на

 2890

л

,

в



литрах



на



каждые

 25

см



уровня

60

350

915

1650

2050

2890

ВАЖНО

!

Соблюдайте меры безопасности во время работы с
погрузочным оборудованием

.

ВАЖНО

!

Не используйте жидкую химическую обработку семян

43

Эксплуатация



бункера



на

 5285

л

Примечание

:

бункер на

5285

л несовместим с

опциональной системой внесения жидких удобрений с
креплением на тележке

.

Бункер занимает место

,

на

которое устанавливаются баки данной системы

.

Примечание

:

необходимая высота вилкового погрузчика

должна составлять

:

при опущенном орудии

– 129

см

;

при поднятом орудии

– 198

см

.

Примечание

:

датчик

уровня

материала

не

устанавливается на заводе

.

Установите датчик в бункер

перед первым использованием

.

См

.

стр

. 159.

ВНИМАНИЕ

Загружать бункер на

5285

л можно только тогда

,

когда он

находится на тележке

.

Полный бункер может весить более

4500

кг

.

Загрузка



бункера



на

 5285

л

1.

Если Вы используете новые высевающие аппараты

,

а также в начале каждого сезона

,

насыпьте примерно

30

л семян в ведро

.

Добавьте

240

мл смазки для

семян

.

Перемешайте и высыпьте содержимое ведра

в пневматическую коробку перед установкой бункера

.

2.

Установите трактор на стояночный тормоз

.

3.

Отключите вентилятор

.

4.

Если бункер еще не установлен на орудии

,

снимите

уже установленный бункер

,

и установите пустой

бункер на

5285

л на тележку

.

См

. «

Замена бункера

»

на стр

. 45.

5.

Откройте заслонку в нижней части бункера

.

Откройте

крышку

.

6.

Отмерьте необходимое количество смазки для
семян

.

Если предполагается загрузка мешком

,

определите количество смазки на один мешок

.

Если

предполагается

загрузка

шнеком

,

см

.

«

Вспомогательная гидросистема

»

на стр

. 47.

Опустите ограждение мостика

.

Примечание

:

высота шнека должна составлять

:

ProBox,

орудие опущено

: 2,68

м

ProBox,

орудие поднято

: 3,37

м

Бункер на

5285

л

,

орудие опущено

: 2,9

м

Бункер на

5285

л

,

орудие поднято

: 3,59

м

.

7.

Загрузите семена

,

перемешивая их со смазкой для

семян

.

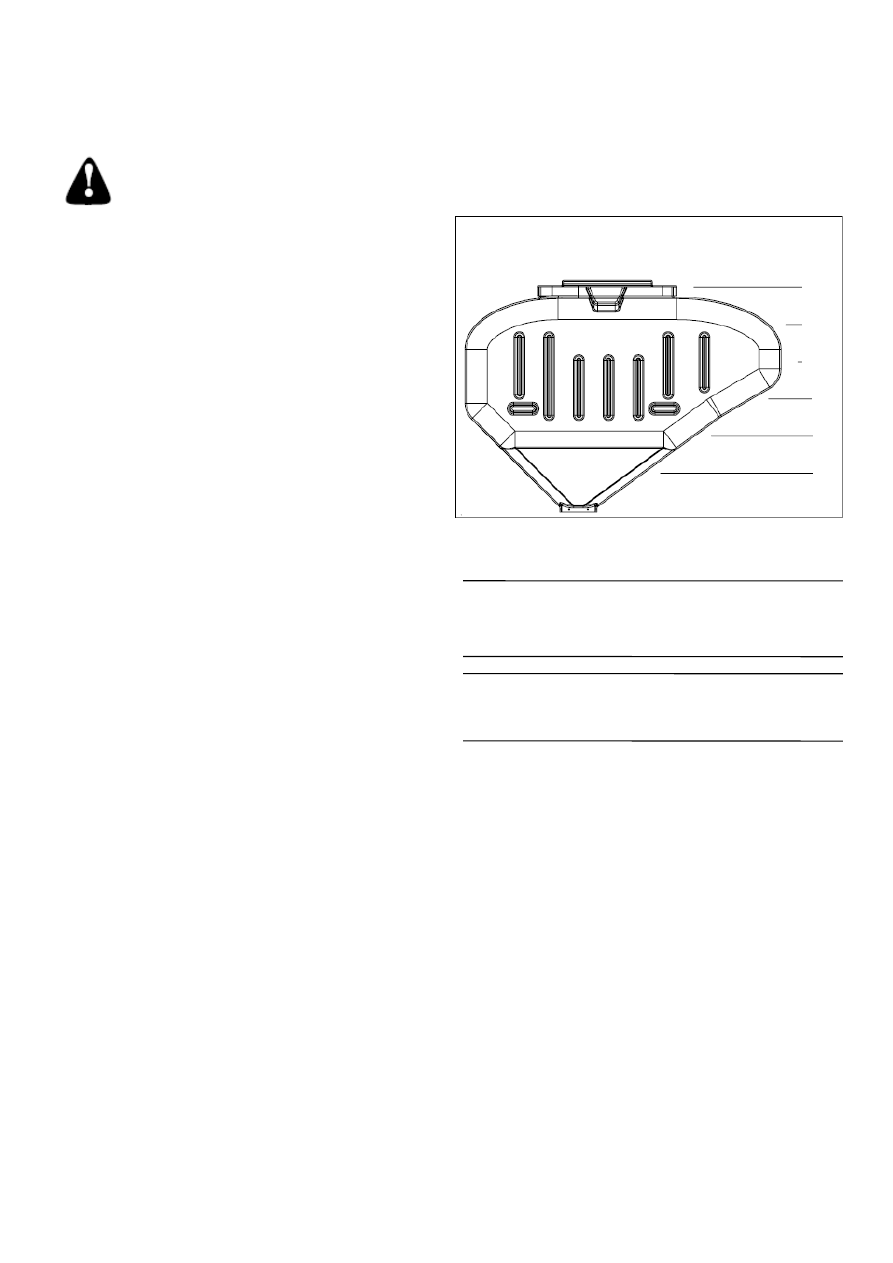

Рис

. 42

Количество



материала



в



бункере



на

 5285

л

Примерное



количество



семян



в



бункере



на

 5285

л

,

в



литрах



на



каждые

 25

см



уровня

25

210

775

1940

3310

4650

5285

44

ВАЖНО

!

Соблюдайте меры безопасности во время работы с
погрузочным оборудованием

.

ВАЖНО

!

Не используйте жидкую химическую обработку семян

Замена



бункера

Примечание

:

орудие

YP40

а

позволяет установку бункера

Great Plains

на

2890

л

, 5285

л

б

,

а также семенных

ящиков стандарта

Pioneer

в

ProBox®.

ВНИМАНИЕ

Производите установку и замену бункера только когда он
пуст

.

Полный бункер может весить от

2700

кг до

4500

кг

.

1.

Разместите орудие на ровной просторной площадке

.

2.

Отцепите тележку

(

если она имеется

).

См

.

Рис

. 43

3.

Отключите датчик уровня материала

(

если он

подключен

).

4.

Извлеките штифт

(2),

крепящий левый конец мостика

к лестнице

.

5.

Откройте мостик и зафиксируйте его в таком
состоянии с помощью упора

(3).

6.

Поднимите орудие

.

Задние транспортные колеса

переместятся вперед

,

что облегчит снятие

/

установку

бункера

.

7.

Сдайте орудие назад на

1

м

.

Задние транспортные

колеса повернутся вперед

,

еще более облегчая

снятие

/

установку бункера

.

8.

Отключите вентилятор

.

9.

Установите трактор на стояночный тормоз

10.

Закройте заслонку в нижней части бункера

.

См

.

Рис

. 44

11.

Извлеките

2

штифта

(1),

удерживающих бункер или

семенной ящик

.

Извлеките их

,

даже если бункер на

данный момент отсутствует

.

См

.

Рис

. 45

12.

Подведите вилку погрузчика под контейнер

.

13.

Поднимите контейнер над скобой и

,

двигаясь задним

ходом

,

снимите контейнер с орудия

.

14.

Опустите контейнер на землю

.

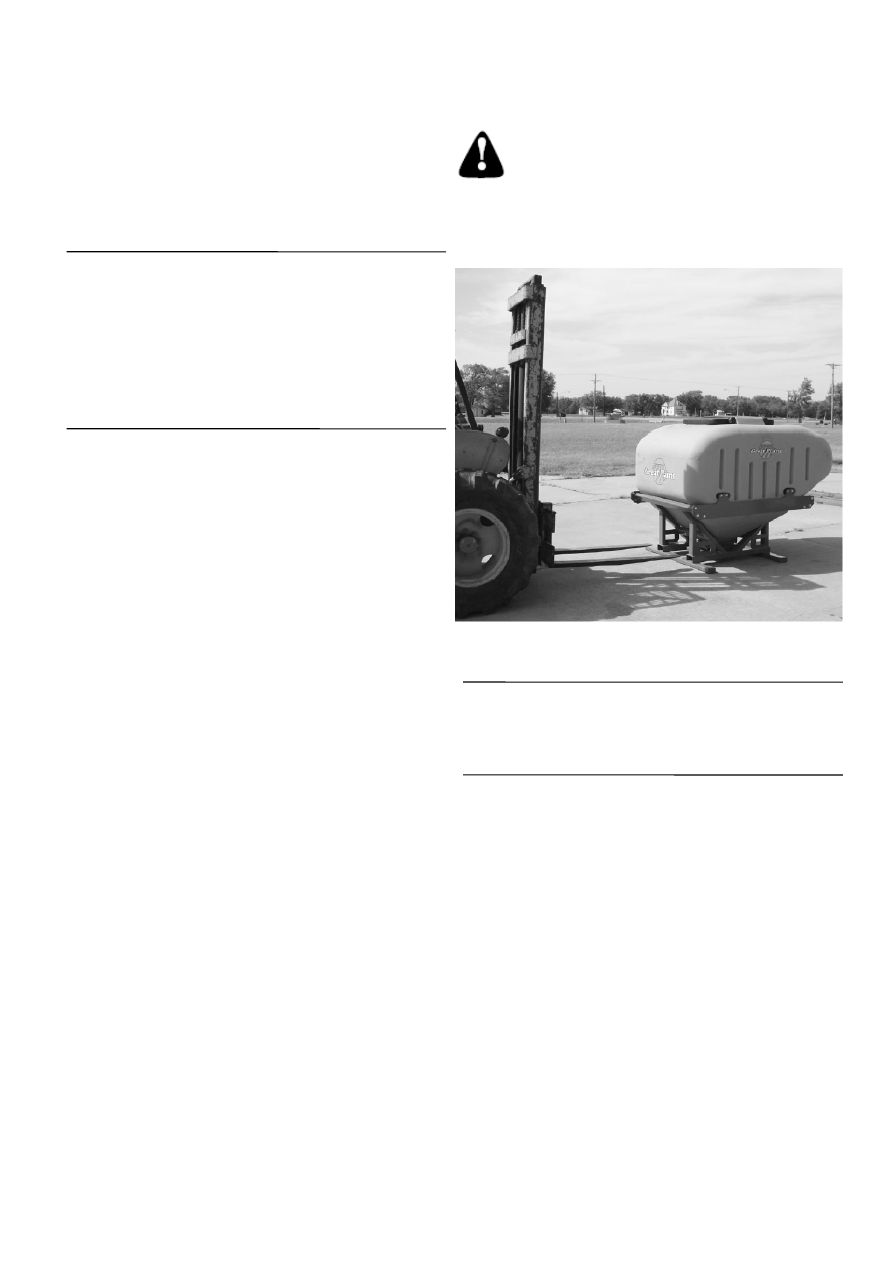

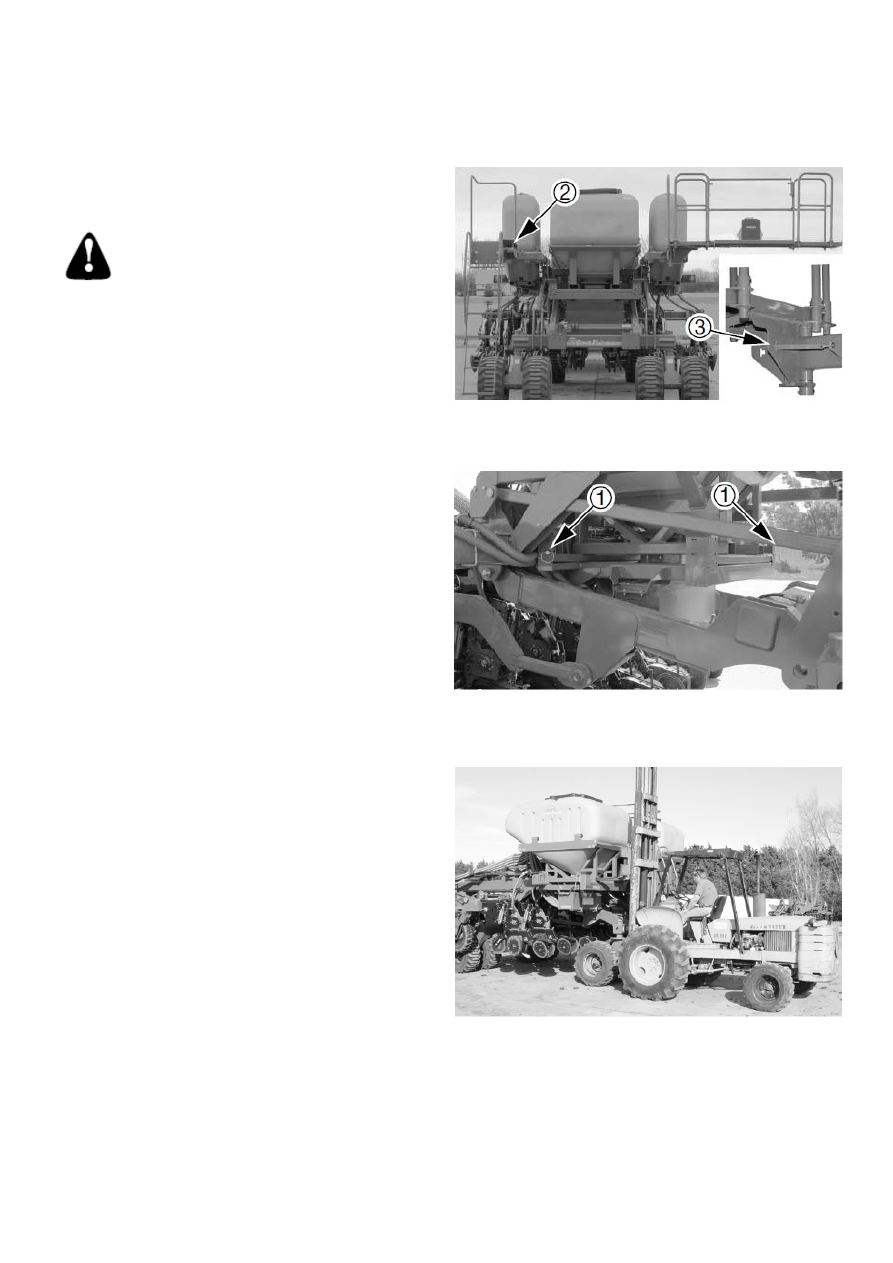

Рис

. 43

Штифт



мостика



и



упор

Рис

. 44

Штифты



крепления



бункера

Рис

. 45

Снятие



бункера

а

.

Только модель

YP4025F-1670

совместима с бункером для семян

/

удобрений

403-289

К

,

который поставляется с ней стандартной комплектации

.

б

.

Бункер на

5285

л несовместим с баками для удобрений

.

в

. PROBOX®

является торговой маркой корпорации

Pioneer Hi-Bred International, Inc.

45

15.

Если данный семенной ящик используется в первый
раз за сезон

,

откройте новый ящик и возьмите из него

примерно

11

л семян

.

Высыпьте их в ведро и

добавьте к ним

80

мл смазки для семян

.

Перемешайте и высыпьте их в пневматическую
коробку перед установкой ящика

.

ВАЖНО

!

Обязательно использование для всех типов семян
талько

-

графитной смазки марки

Ezee Glide Plus,

особенно при использовании химически обработанных
семян

.

Для пальчиковых высевающих аппаратов используйте
чистый графит или

Ezee Glide Plus.

См

. «

Смазка для

семян

»

на стр

. 118

16.

Если планируется установка семенного ящика

,

добавьте смазку для семян прямо в ящик

,

пока он

находится на земле

.

См

.

Рис

. 46

17.

Поднимите ящик погрузчиком

(

заслонка должна

смотреть в сторону погрузчика

).

18.

Если планируется установка бункера

,

убедитесь

,

что

это правильный бункер

.

На левом бункере шарнир

крышки находится слева

.

На правом бункере шарнир

крышки находится справа

.

19.

Медленно поднимите полный семенной ящик или
пустой

бункер

и

поместите

его

на

раму

пневматической коробки

.

20.

Установите штифты крепления бункера на углах
рамы

.

21.

Если в бункере имеется датчик уровня семян

,

подключите его к разъему проводки с меткой

«Hopper

2»,

который

находится

под

гидроприводом

центральной секции

.

22.

Закройте мостик и закрепите его штифтом

.

23.

Возможно

,

потребуется обновить уплотнение между

пневматической коробкой и бункером

.

24.

Загрузите семена и смазку для семян в бункер

(

если

используется именно бункер

).

25.

Откройте заслонку

.

Проверка



нормы



высева

Хотя монитор выдает данные о норме высева

,

следует

вручную проверить норму высева во время первого
прохода

.

Справочник по нормам высева

(401-571

В

)

содержит

подробные инструкции по данному вопросу

.

ВАЖНО

!

Возможно установить бункер с любой стороны

,

однако он

будет правильно работать только если заслонка смотрит
назад по ходу движения трактора

.

Рис

. 46

Погрузка



бункера



вилковым



погрузчиком

ВНИМАНИЕ

Полный бункер может весить более

1134

кг

.

Убедитесь

,

что

вилковый погрузчик может поднимать такой груз

.

Не

позволяйте никому стоять под или рядом с поднятым
бункером

.

46
