ПРИМЕЧАНИЕ
1) Размеры приведены в мм.
2) Размеры и масса серводвигателя могут быть изменены без предварительного уведомления.
3) Символ (
2
) в обозначении серводвигателей означает тип энкодера, (
3
) - конфигурацию (под
шпонку, встроенный тормоз и сальник), (
4
) - диаметр вала. (См. раздел 1.2), (
5
) - код исполнения
4) Водонепроницаемые разъемы с защитой IP67 доступны для моделей с фланцем до F80. См. раздел
А.2 для более подробной информации.
679

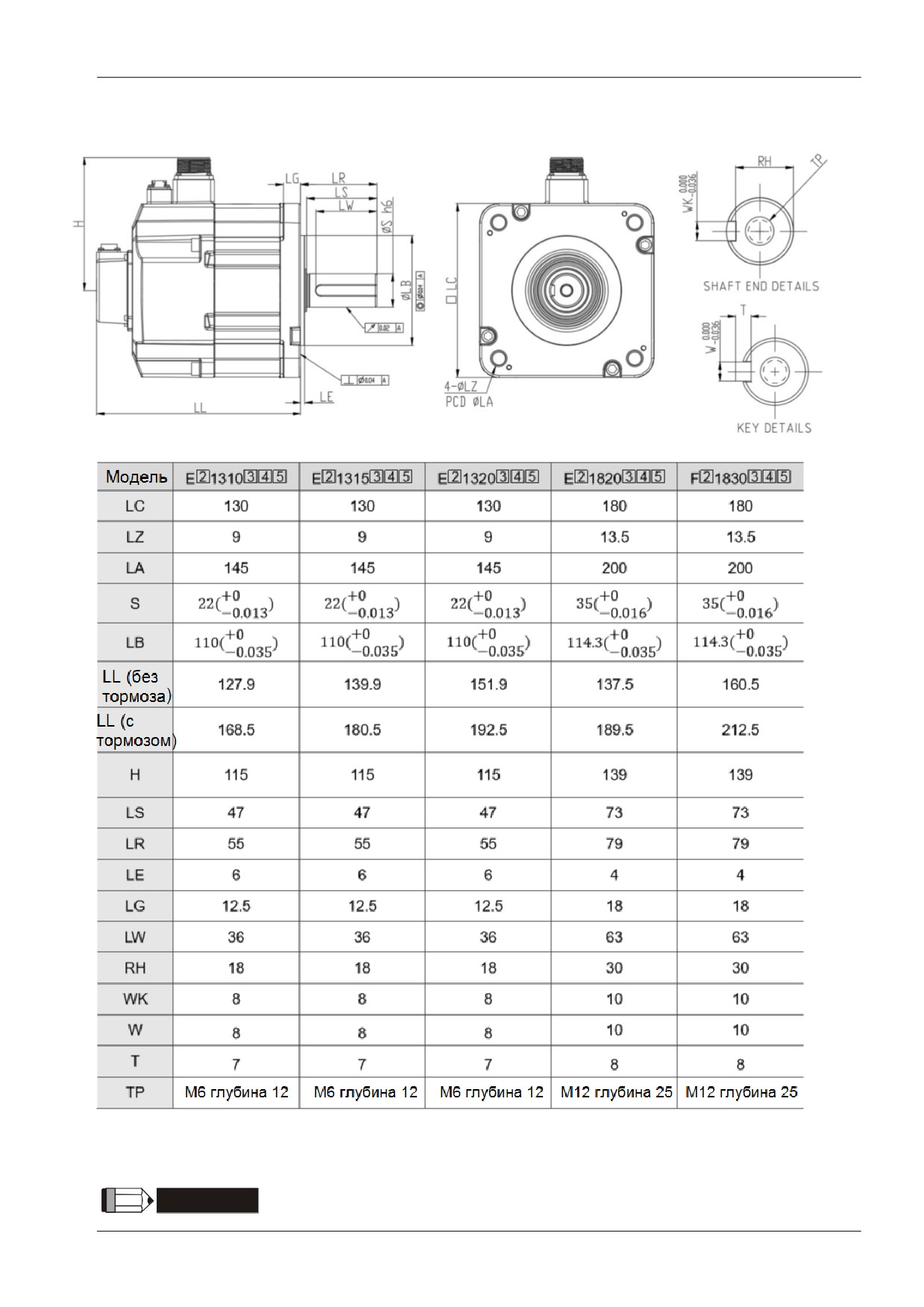

Модели с фланцем 130 - 180 мм
ПРИМЕЧАНИЕ
680
1) Размеры приведены в мм.
2) Размеры и масса серводвигателя могут быть изменены без предварительного уведомления.
3) Символ (
2
) в обозначении серводвигателей означает тип энкодера, (
3
) - конфигурацию (под
шпонку, встроенный тормоз и сальник),
4
) - диаметр вала. (См. раздел 1.2), (
5
) - код исполнения.
681

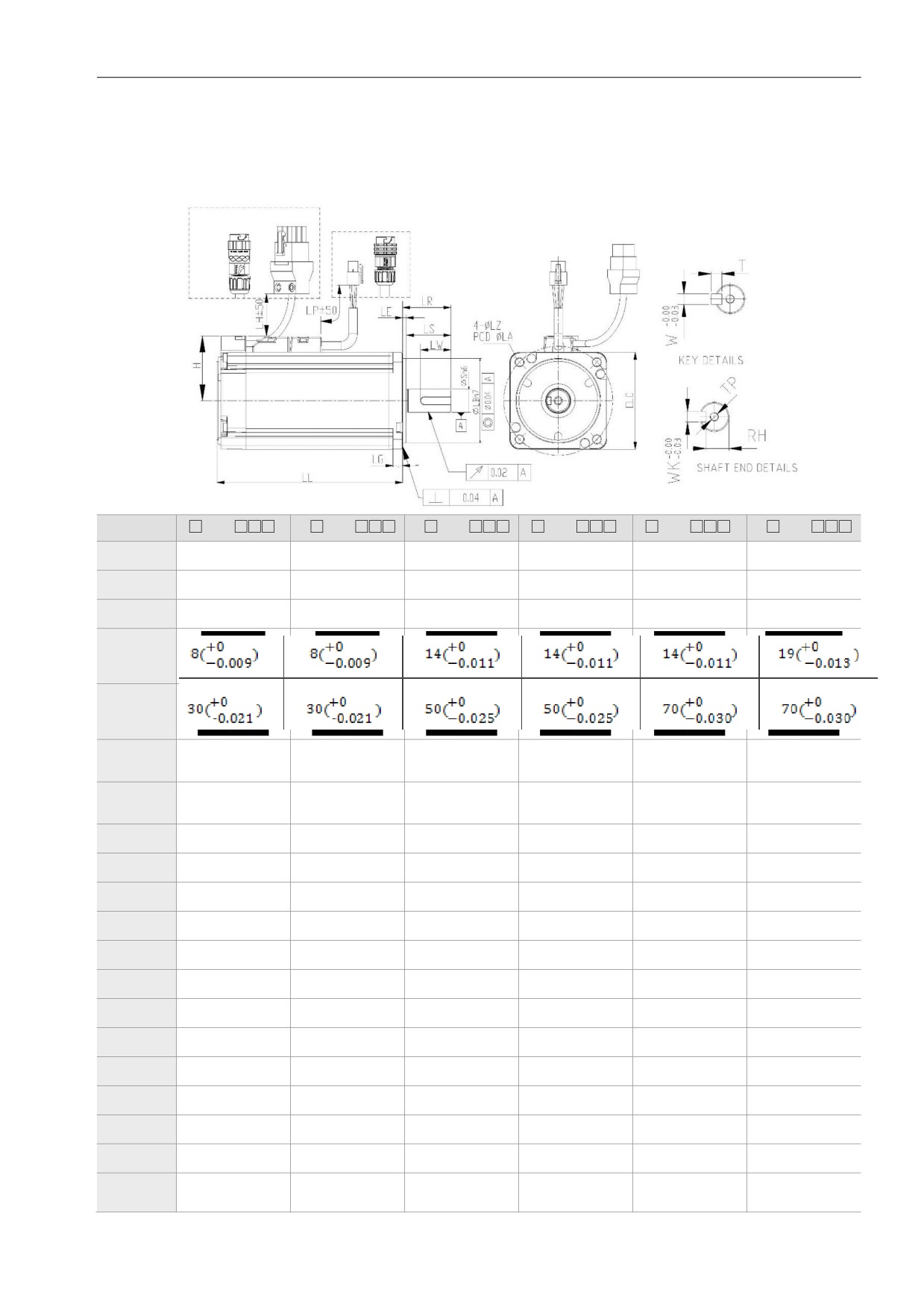

A.2.9 Размеры серводвигателей (ECM-A3L/A3H)
Модели с фланцем 80 мм и выше на напряжение 220В
Модель
C
2
040F
3
4
5
C
2
0401
3
4
5
C
2
0602
3
4
5
C
2
0604
3
4
5
C
2
0804
3
4
5
C
2
0807
3
4
5
LC
40
40
60
60
80
80
LZ
4.5
4.5
5.5
5.5
6.6
6.6
LA
46
46
70
70
90
90
S
LB
LL (без
70.6
85.3
84
106
93.7
115.8
тормоза)
LL (с
105.4
120.1
117.6
139.7
131.2
153.2
тормозом)
LH
300
300
300
300
300
300
LP
300
300
300
300
300
300
H
34
34
43.5
43.5
54.5
54.5
LS
21.5
21.5
27
27
27
37
LR
25
25
30
30
30
40
LE
2.5
2.5
3
3
3
3
LG
5
5
7.5
7.5
8
8
LW
16
16
20
20
20
25
RH
6.2
6.2
11
11
11
15.5
WK
3
3
5
5
5
6
W
3
3
5
5
5
6
T
3
3
5
5
5
6
M3
M3
M4
M4
M4
M6
TP
Глубина 6
Глубина 6
Глубина 8
Глубина 8
Глубина 8
Глубина 10
682
ПРИМЕЧАНИЕ
1) Размеры приведены в мм.
2) Размеры и масса серводвигателя могут быть изменены без предварительного уведомления.
3) Символ (
2
) в обозначении серводвигателей означает тип энкодера, (
3
) - конфигурацию (под
шпонку, встроенный тормоз и сальник),
4
) - диаметр вала. (См. раздел 1.2), (
5
) - код исполнения.
4) Код исполнения Z в C
2
0807
3
S
5
означает LS = 32 и LR = 35.
5) Водонепроницаемые разъемы с защитой IP67 доступны для моделей с фланцем до F80. См. раздел
А.2 для более подробной информации.
683
Аксессуары В

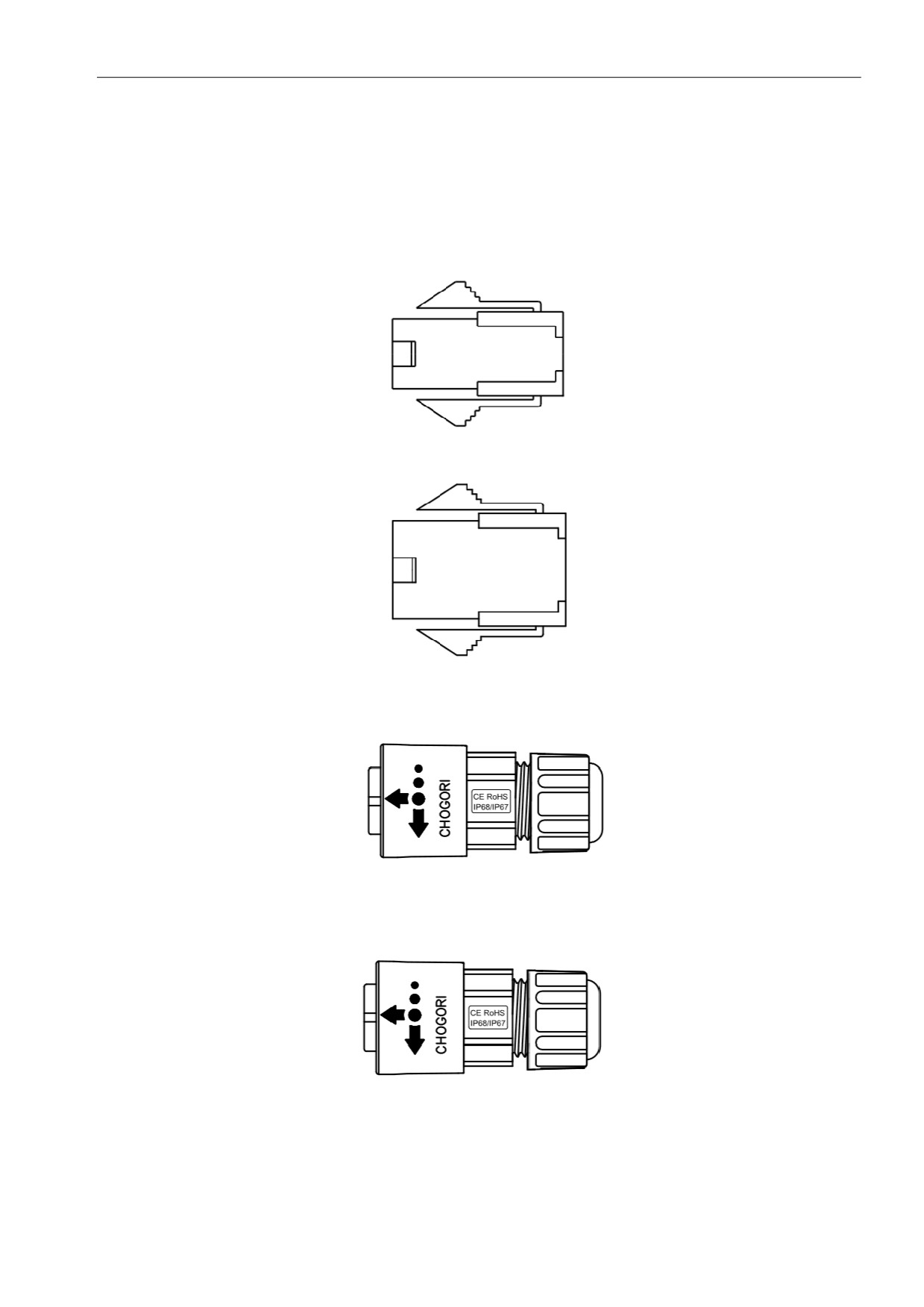

B.1 Разъемы питания
Обозначение: ASDBCAPW0000 (для серводвигателей с фланцем до F80 включительно)
Обозначение: ASDBCAPW0100 (для серводвигателей с фланцем до F80 включительно, с тормозом)
Обозначение: ACS3-CNPW1A00 (водонепроницаемый IP67 для серводвигателей с фланцем до F80
включительно)
Обозначение: ACS3-CNPW2A00 (водонепроницаемый IP67 для серводвигателей с фланцем до F80
включительно, с тормозом)
684

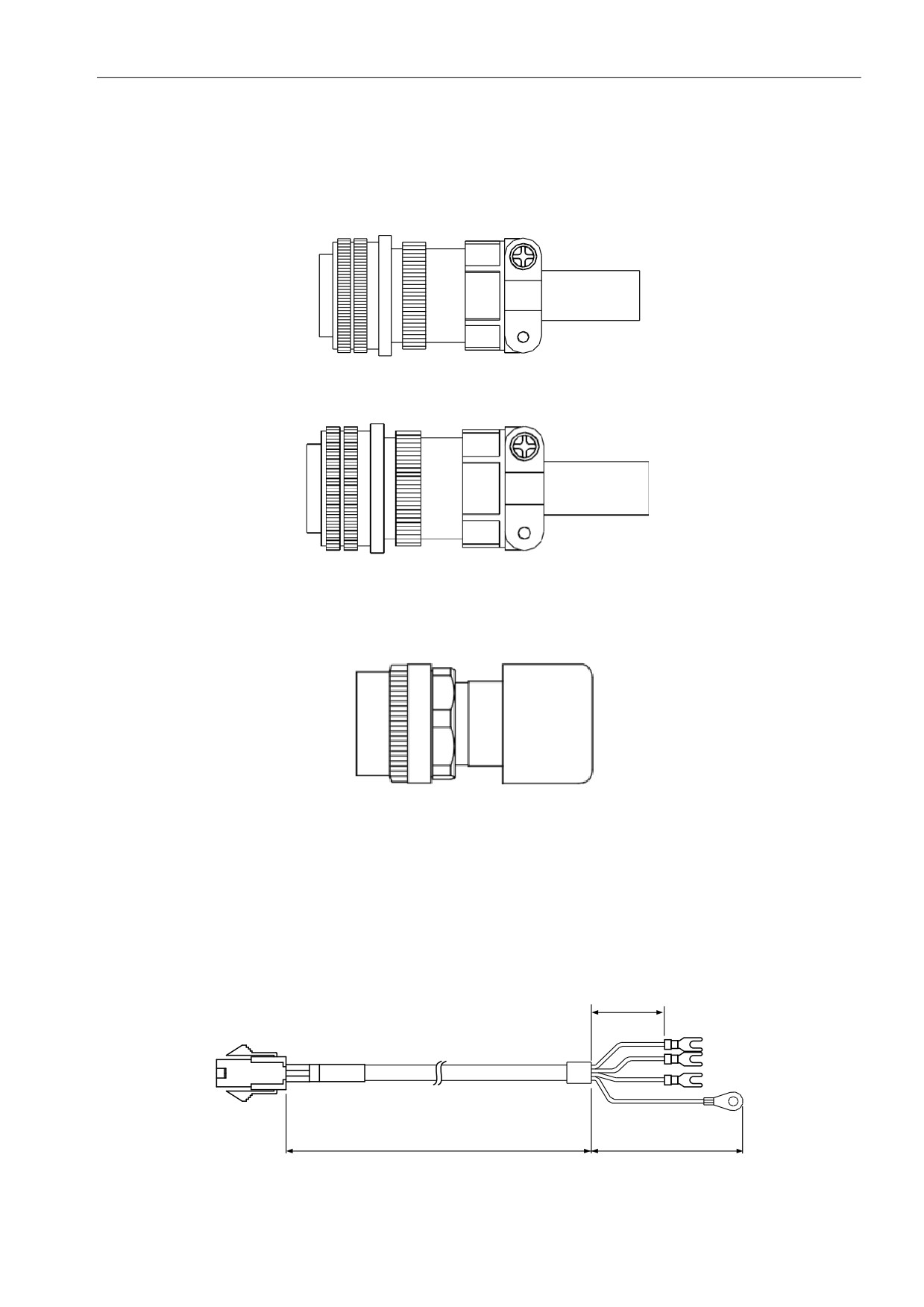

Обозначение: ACS3-CNPW5200 (усиленный разъем (MIL 18-10S) для серводвигателей с фланцем F100
- F130)
Обозначение: ACS3-CNPW5300 (усиленный разъем (MIL 22-22S) для серводвигателей с фланцем F180)
Обозначение: ACS3-CNPW6300 (усиленный разъем (CMV1-2S) для серводвигателей с фланцем F100
-F180, с тормозом)
B.2 Силовые кабели
Обозначение: ACS3-CAPW3103, ACS3-CAPW3105, ACS3-CAPW3110, ACS3-CAPW3115,
ACS3-CAPW3120, ACS3-CAPF3103, ACS3-CAPF3105, ACS3-CAPF3110, ACS3-CAPF3115,
ACS3-CAPF3120 (для серводвигателей с фланцем до F80 включительно)
(80 mm)
(3.15 inch)
L
(100 mm)
(3.94 inch)
685
L
Модель
мм
дюйм
ACS3-CAP
3103
3000  50
118  2
ACS3-CAP
3105
5000  50
197  2
ACS3-CAP
3110
10000  100
394  4
ACS3-CAP
3120
20000  100
788  4
Примечание:
обозначает материал кабеля. F: стойкий к кручению кабель; W: стандартный кабель.

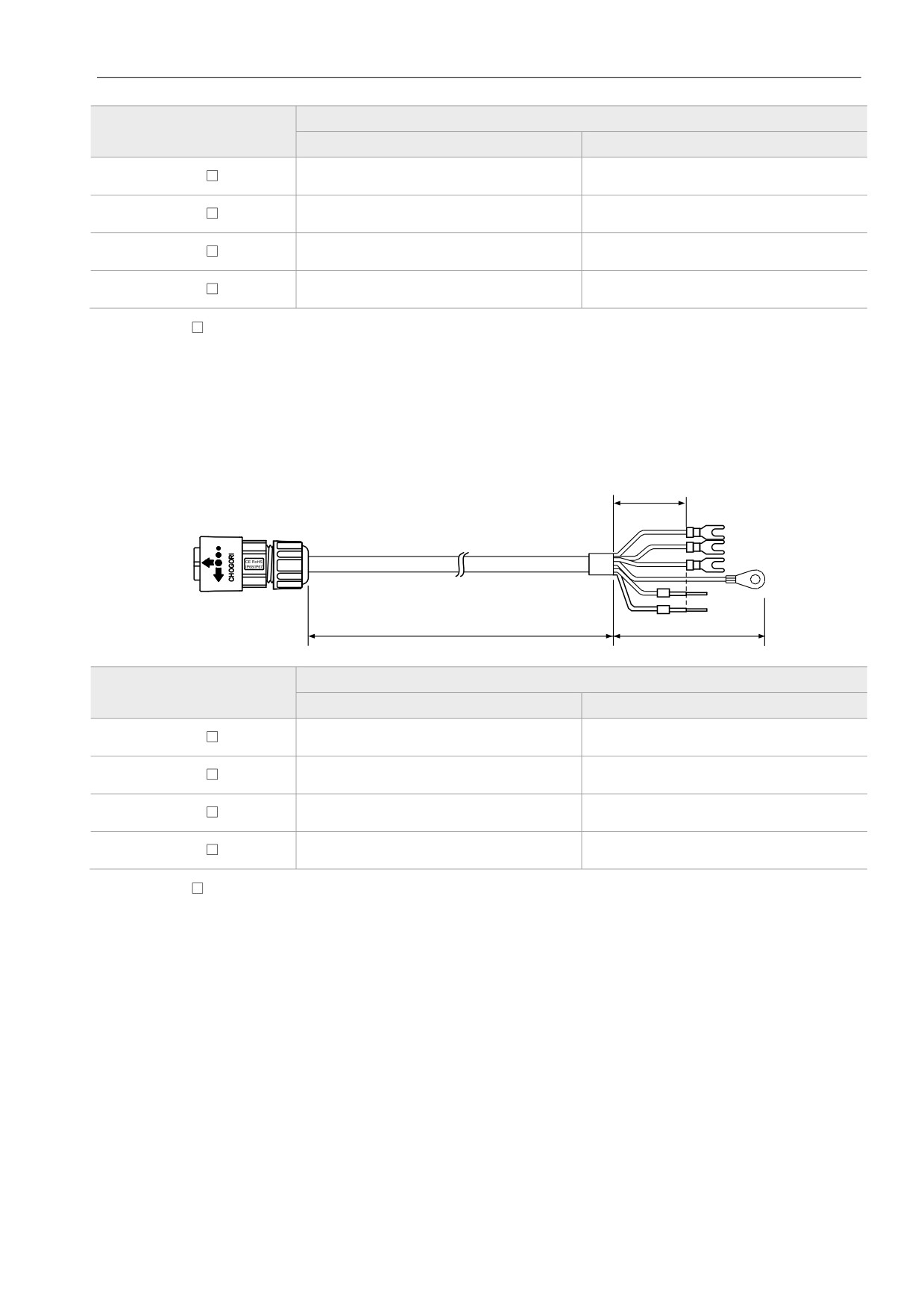

Обозначение: ACS3-CAPW4103, ACS3-CAPW4105, ACS3-CAPW4110, ACS3-CAPW4115,
ACS3-CAPW4120, ACS3-CAPF4103, ACS3-CAPF4105, ACS3-CAPF4110, ACS3-CAPF4115,
ACS3-CAPF4120 (для серводвигателей с фланцем до F80 включительно, с
(80 mm)
(3.15 inch)
L
(100 mm)
тормозом)
(3.94 inch)
L
Модель
мм
дюйм
ACS3-CAP
4103
3000  50
118  2
ACS3-CAP
4105
5000  50
197  2
ACS3-CAP
4110
10000  100
394  4
ACS3-CAP
4120
20000  100
788  4
Примечание:
обозначает материал кабеля. F: стойкий к кручению кабель; W: стандартный кабель.

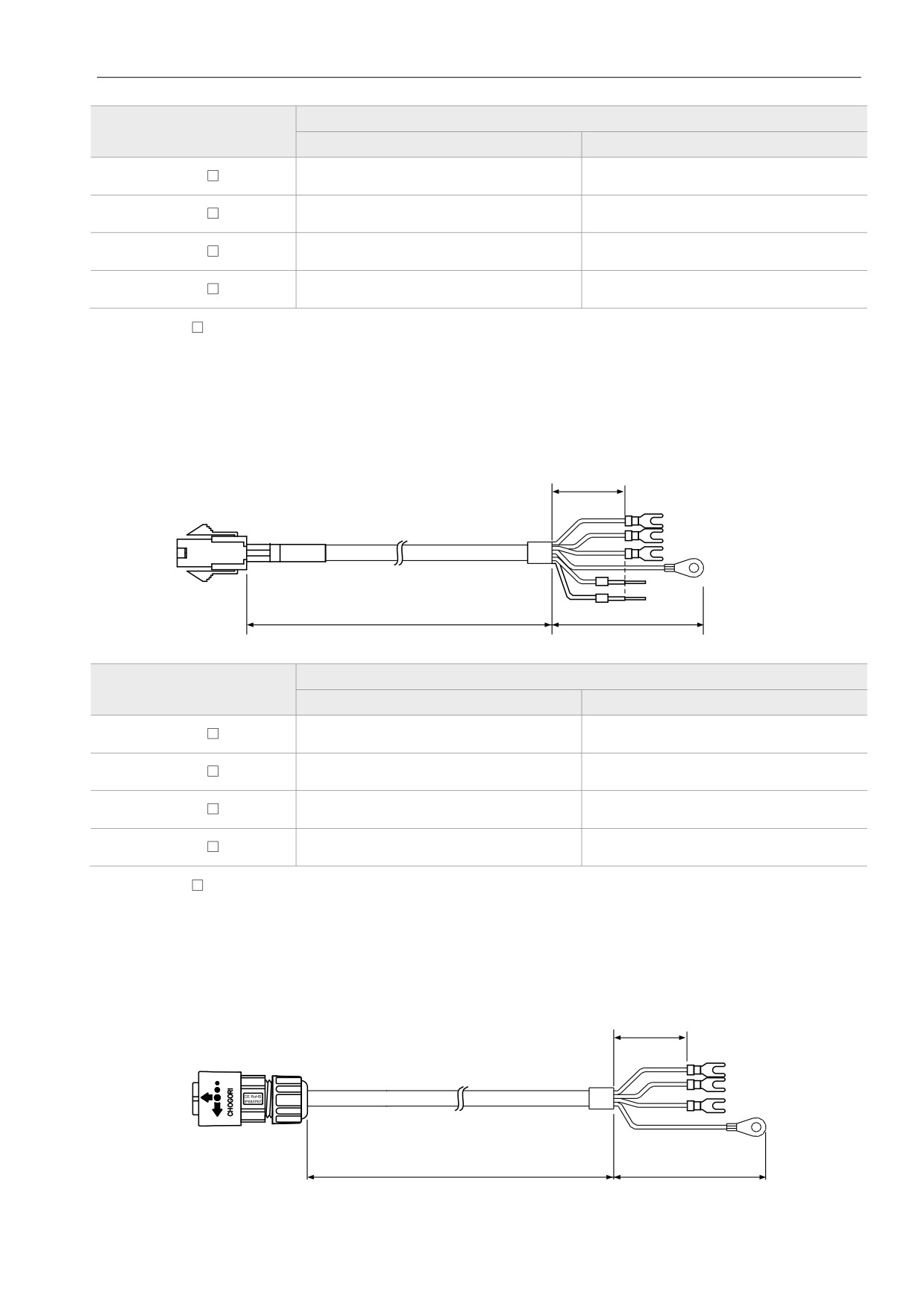

Обозначение: ACS3-CAPW3A03, ACS3-CAPW3A05, ACS3-CAPW3A10, ACS3-CAPW3A15,
ACS3-CAPW3A20, ACS3-CAPF3A03, ACS3-CAPF3A05, ACS3-CAPF3A10, ACS3-CAPF3A15,
ACS3-CAPF3A20 (для серводвигателей с фланцем до F80 включительно с водонепроницаемым
разъемом IP67)
(80 mm)
(3.15 inch)
L
(100 mm)
(3.94 inch)
686
L
Модель
мм
дюйм
ACS3-CAP
3A03
3000  50
118  2
ACS3-CAP
3A05
5000  50
197  2
ACS3-CAP
3A10
10000  100
394  4
ACS3-CAP
3A20
20000  100
788  4
Примечание:
обозначает материал кабеля. F: стойкий к кручению кабель; W: стандартный кабель.
Обозначение: ACS3-CAPW4A03, ACS3-CAPW4A05, ACS3-CAPW4A10, ACS3-CAPW4A15,
ACS3-CAPW4A20, ACS3-CAPF4A03, ACS3-CAPF4A05, ACS3-CAPF4A10, ACS3-CAPF4A15,
ACS3-CAPF4A20 (для серводвигателей с фланцем до F80 включительно с водонепроницаемым
разъемом IP67, с тормозом)
(80 mm)
(3.15 inch)
L
(100 mm)
(3.94 inch)
L
Модель
мм
дюйм
ACS3-CAP
4A03
3000  50
118  2
ACS3-CAP
4A05
5000  50
197  2
ACS3-CAP
4A10
10000  100
394  4
ACS3-CAP
4A20
20000  100
788  4
Примечание:
обозначает материал кабеля. F: стойкий к кручению кабель; W: стандартный кабель.
687

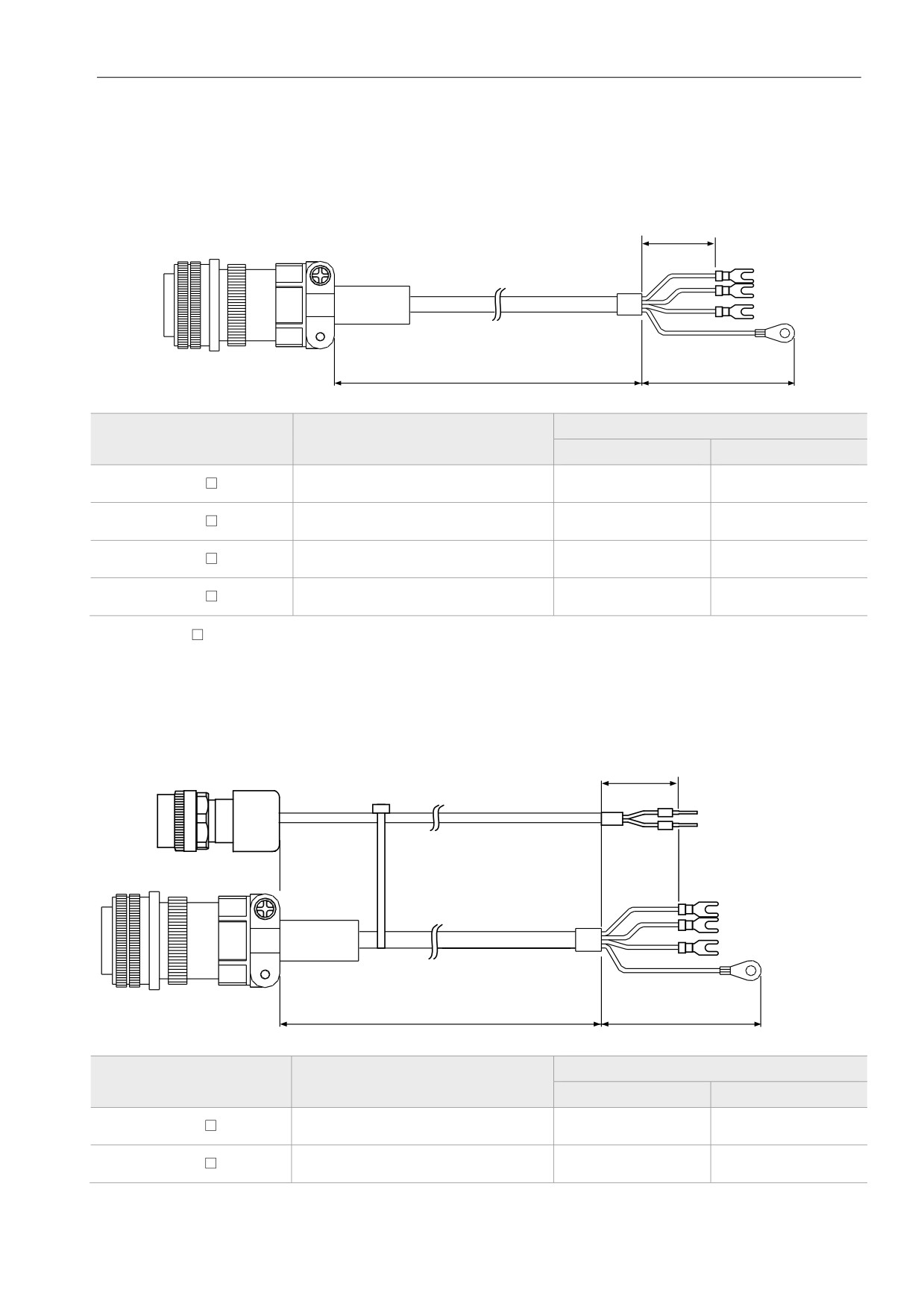

Обозначение: ACS3-CAPW3203, ACS3-CAPW3205, ACS3-CAPW3210, ACS3-CAPW3215,
ACS3-CAPW3220, ACS3-CAPF3203, ACS3-CAPF3205, ACS3-CAPF3210, ACS3-CAPF3215,
ACS3-CAPF3220 (для серводвигателей с фланцем F100 - F130)
(80 mm)
(3.15 inch)
L
(100 mm)
(3.94 inch)
L
Модель
Тип
мм
дюйм
ACS3-CAP
3203
MIL 18-10S
3000  50
118  2
ACS3-CAP
3205
MIL 18-10S
5000  50
197  2
ACS3-CAP
3210
MIL 18-10S
10000  100
394  4
ACS3-CAP
3220
MIL 18-10S
20000  100
788  4
Примечание:
обозначает материал кабеля. F: стойкий к кручению кабель; W: стандартный кабель.
Обозначение: ACS3-CAPW4203, ACS3-CAPW4205, ACS3-CAPW4210, ACS3-CAPW4215,
ACS3-CAPW4220, ACS3-CAPF4203, ACS3-CAPF4205, ACS3-CAPF4210, ACS3-CAPF4215,
ACS3-CAPF4220 (для серводвигателей с фланцем F100 - F130, с тормозом)
(80 mm)
(3.15 inch)
L
(100 mm)
(3.94 inch)
L
Модель
Тип
мм
дюйм
ACS3-CAP
4203
MIL 18-10S, CMV1-2S
3000  50
118  2
ACS3-CAP
4205
MIL 18-10S, CMV1-2S
5000  50
197  2
688
