Стандартные сервосистемы нового поколения ASD-B3. Руководство пользователя - часть 70
ACS3-CAP
4210
MIL 18-10S, CMV1-2S
10000 100
394 4
ACS3-CAP
4220
MIL 18-10S, CMV1-2S
20000 100
788 4
Примечание:
обозначает материал кабеля. F: стойкий к кручению кабель; W: стандартный кабель.

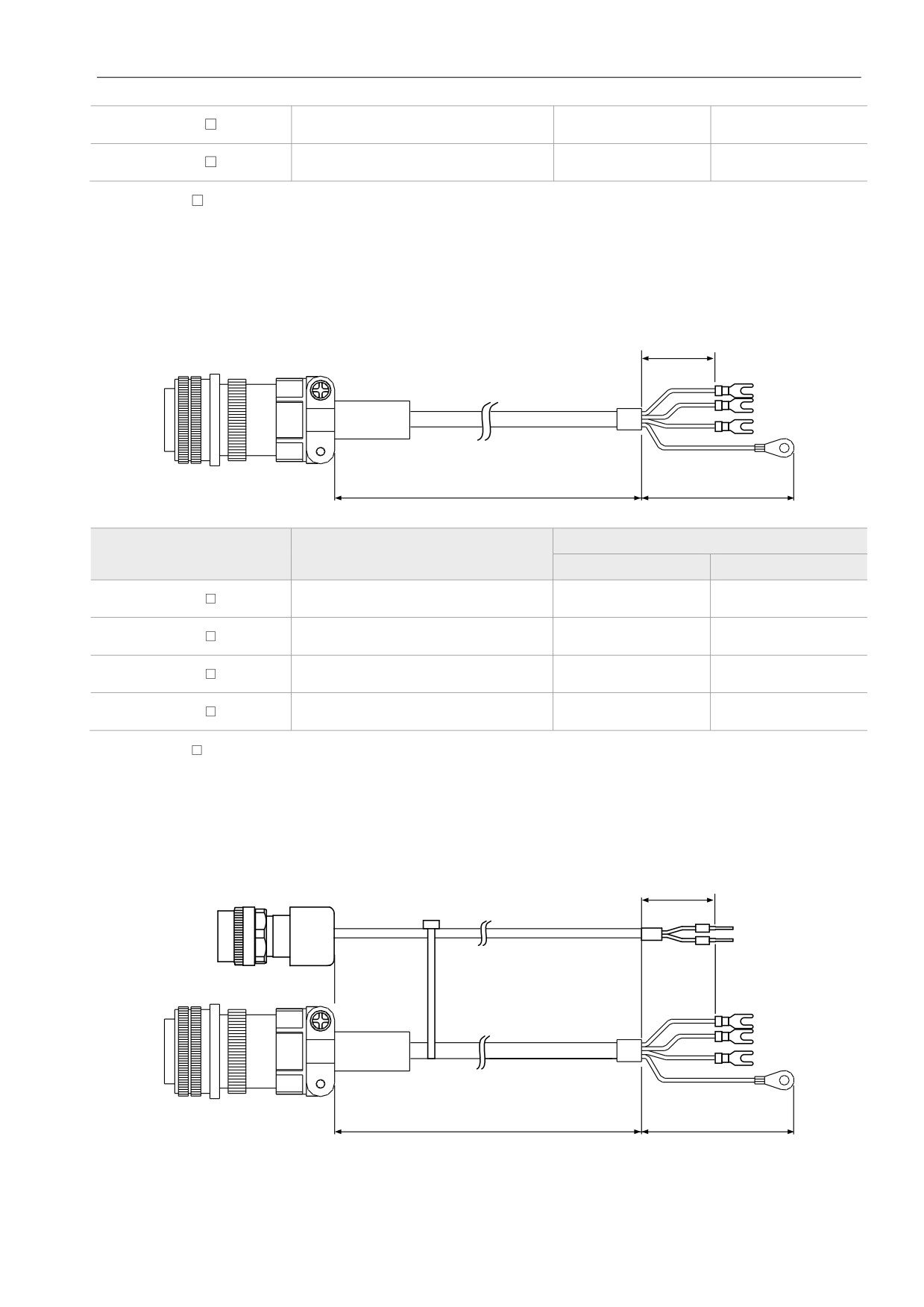

Обозначение: ACS3-CAPW3403, ACS3-CAPW3405, ACS3-CAPW3410, ACS3-CAPW3415,
ACS3-CAPW3420, ACS3-CAPF3403, ACS3-CAPF3405, ACS3-CAPF3410, ACS3-CAPF3415,
ACS3-CAPF3420 (для серводвигателей с фланцем F180)
(80 mm)
(3.15 inch)
L
(100 mm)
(3.94 inch)
L
Модель
Тип
мм
дюйм
ACS3-CAP
3403
MIL 22-22S
3000 50
118 2
ACS3-CAP
3405
MIL 22-22S
5000 50
197 2
ACS3-CAP
3410
MIL 22-22S
10000 100
394 4
ACS3-CAP
3420
MIL 22-22S
20000 100
788 4
Примечание:
обозначает материал кабеля. F: стойкий к кручению кабель; W: стандартный кабель.
Обозначение: ACS3-CAPW4403, ACS3-CAPW4405, ACS3-CAPW4410, ACS3-CAPW4415,
ACS3-CAPW4420, ACS3-CAPF4403, ACS3-CAPF4405, ACS3-CAPF4410, ACS3-CAPF4415,
ACS3-CAPF4420 (для серводвигателей с фланцем F180, с тормозом)
(80 mm)
(3.15 inch)
L
(100 mm)
(3.94 inch)
689
L
Модель
Тип
мм
дюйм
ACS3-CAP
4403
MIL 22-22S, CMV1-2S
3000 50
118 2
ACS3-CAP
4405
MIL 22-22S, CMV1-2S
5000 50
197 2
ACS3-CAP
4410
MIL 22-22S, CMV1-2S
10000 100
394 4
ACS3-CAP
4420
MIL 22-22S, CMV1-2S
20000 100
788 4
Примечание:
обозначает материал кабеля. F: стойкий к кручению кабель; W: стандартный кабель.

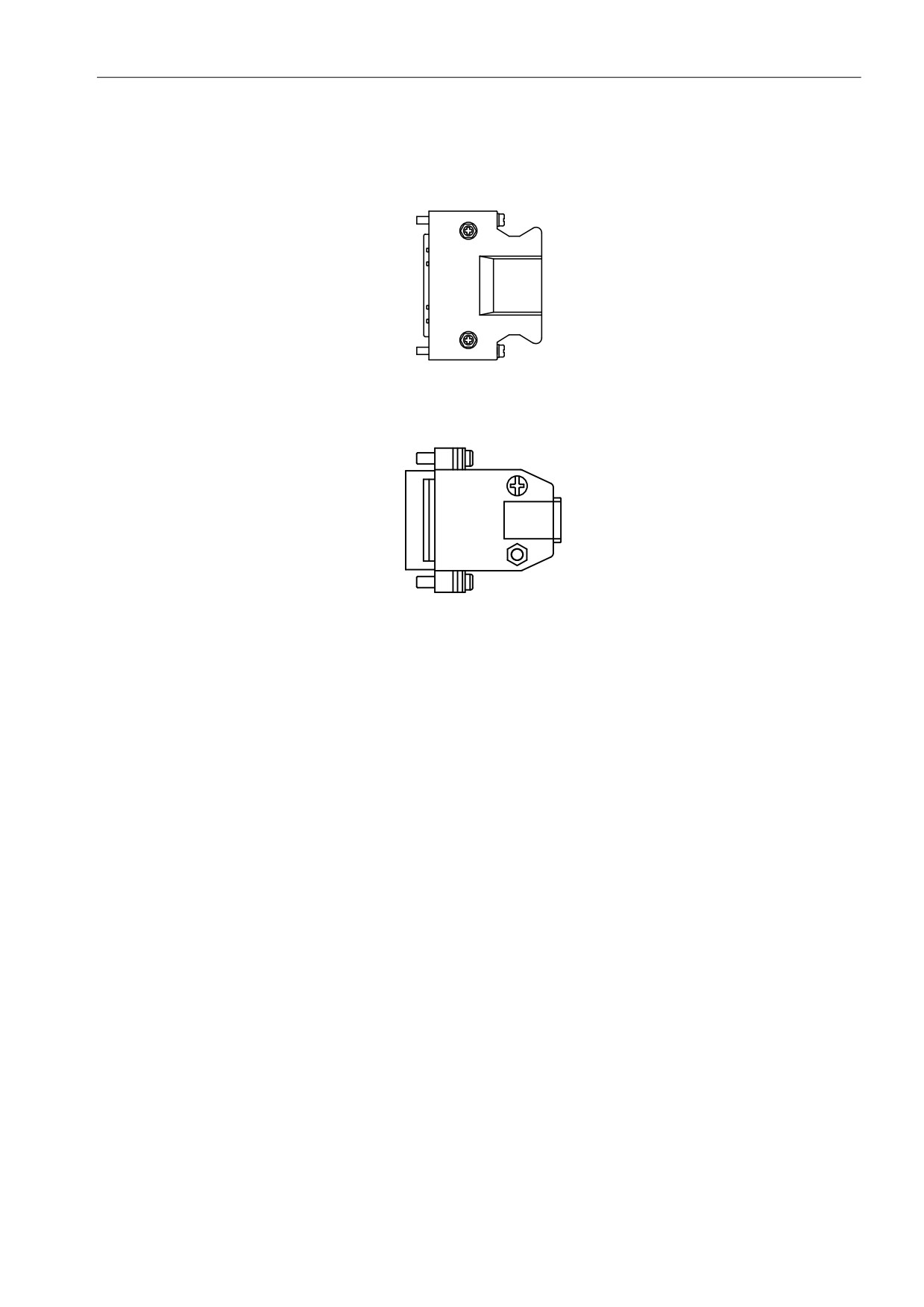

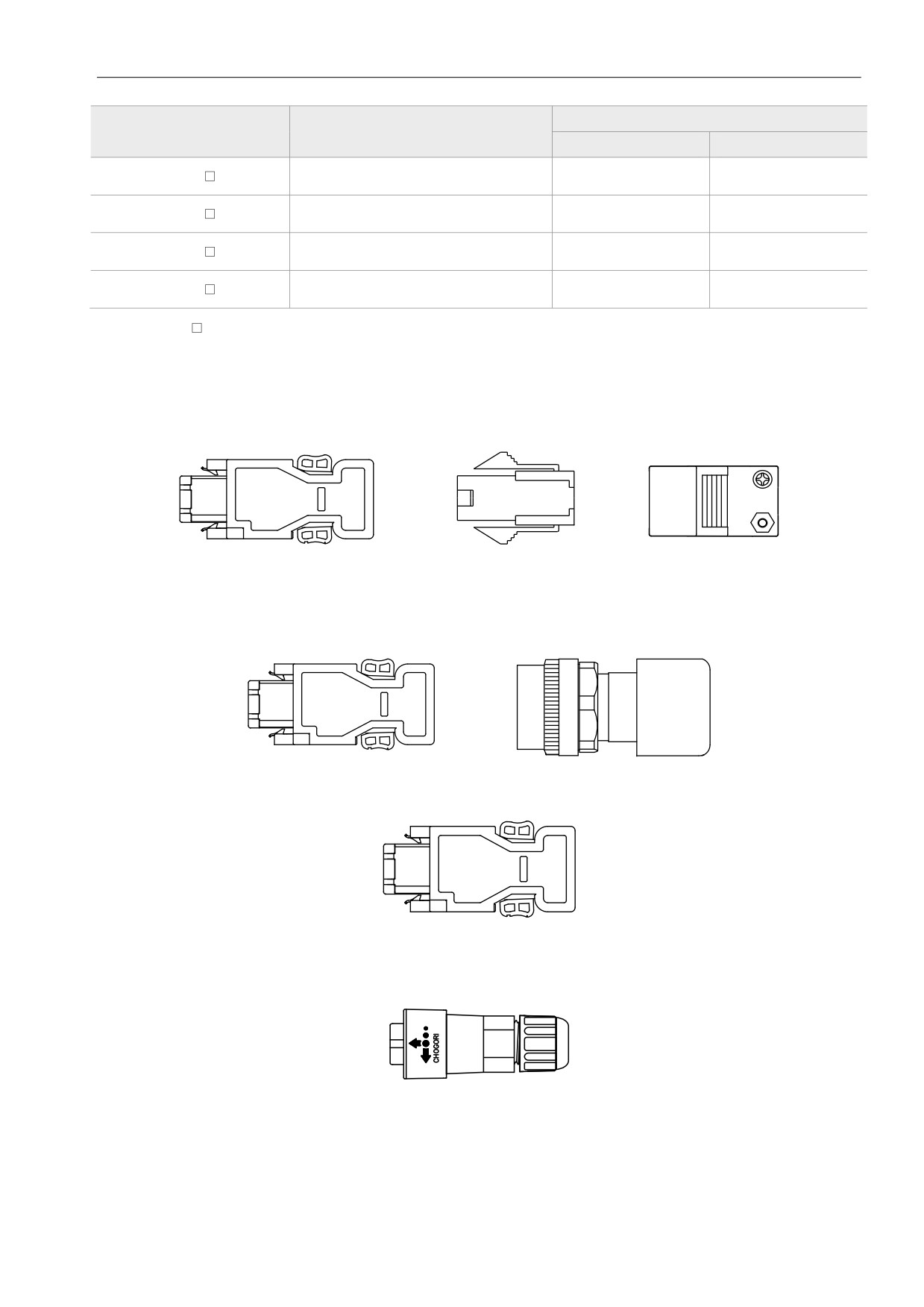

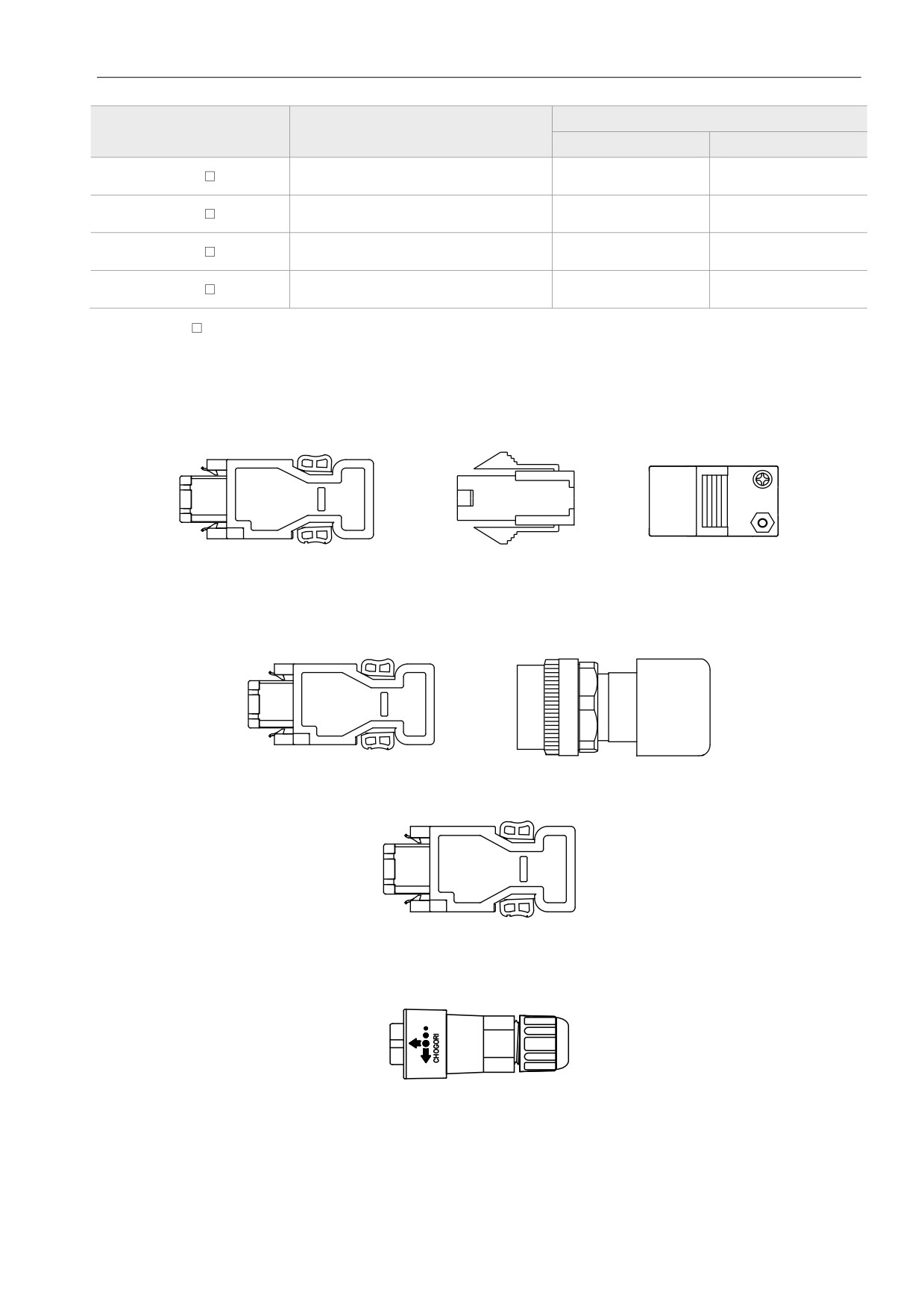

B.3 Разъемы энкодера
Обозначение: ACS3-CNEN1100
+
+
Обозначение: ACS3-CNEN3000 (для серводвигателей с фланцем F130 - F180; усиленный разъем:
CMV1-10S)
+
Обозначение: ACS3-CNENC200
Обозначение: ACS3-CNEN2A00 (для серводвигателей с фланцем до F80 включительно,
водонепроницаемый разъем IP67)
690

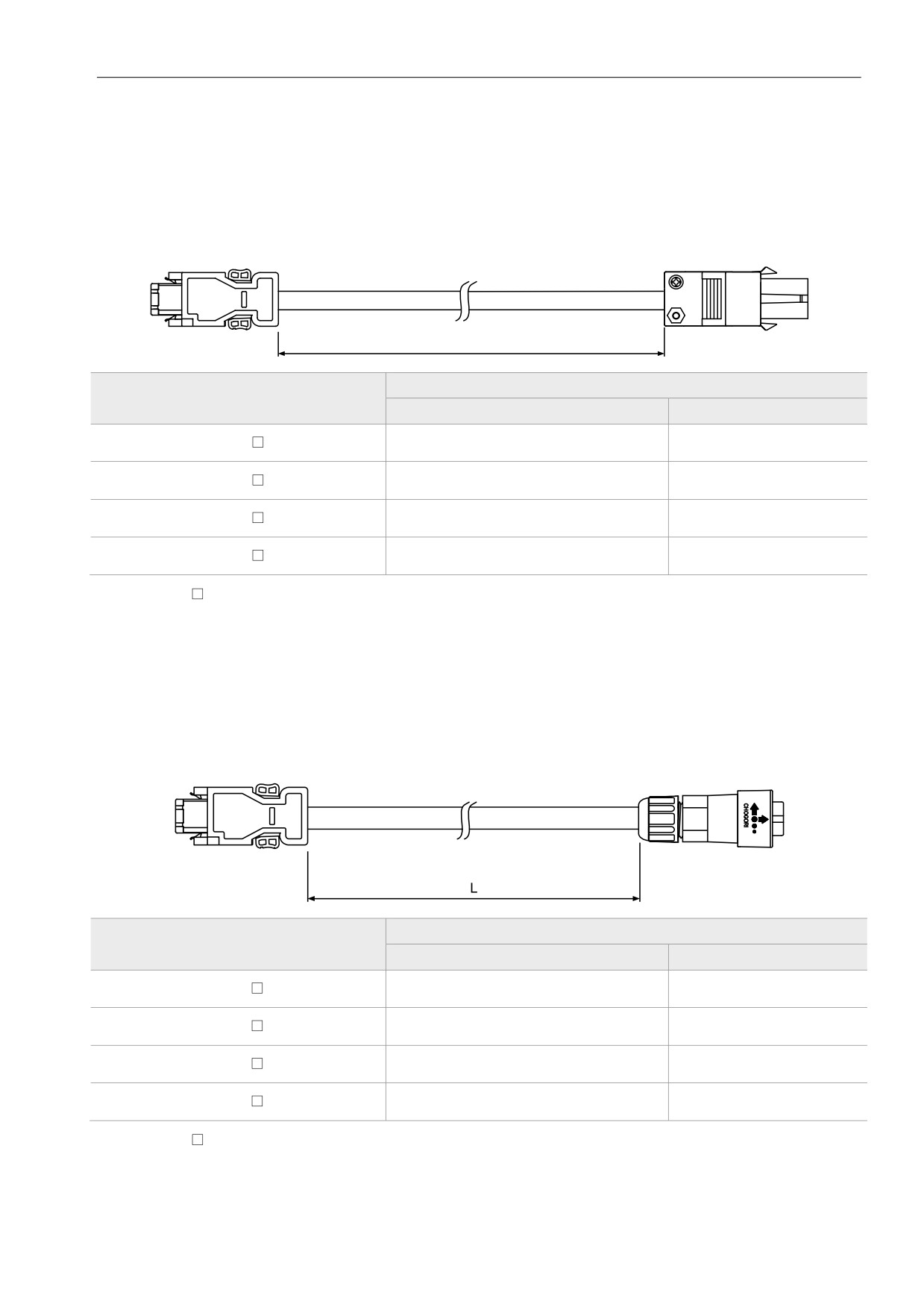

B.4 Энкодерные кабели (инкрементальные энкодеры)
Обозначение: ACS3-CAEN1003, ACS3-CAEN1005, ACS3-CAEN1010, ACS3-CAEN1015, ACS3-CAEN1020,
ACS3-CAEF1003, ACS3-CAEF1005, ACS3-CAEF1010, ACS3-CAEF1015, ACS3-CAEF1020 (для
серводвигателей с фланцем до F80 включительно)
L
L
Модель
мм
дюйм
ACS3-CAE
1003
3000 50
118 2
ACS3-CAE
1005
5000 50
197 2
ACS3-CAE
1010
10000 100
394 4
ACS3-CAE
1020
20000 100
788 4
Примечание:
обозначает материал кабеля. F: стойкий к кручению кабель; N: стандартный кабель.
Характеристики кабеля см. Главу 3.

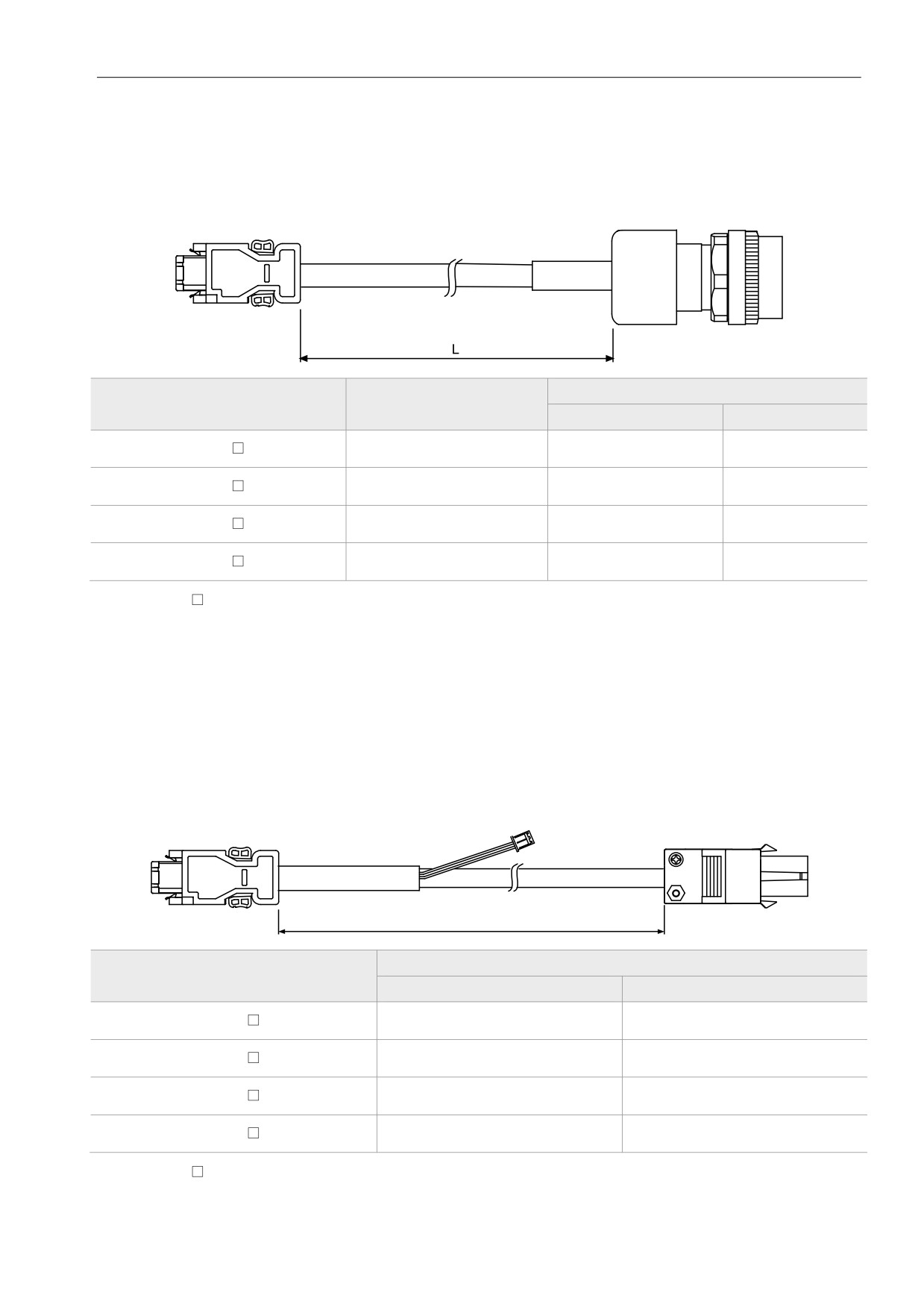

Обозначение: ACS3-CAEN2A03, ACS3-CAEN2A05, ACS3-CAEN2A10, ACS3-CAEN2A15,
ACS3-CAEN2A20, ACS3-CAEF2A03, ACS3-CAEF2A05, ACS3-CAEF2A10, ACS3-CAEF2A15,
ACS3-CAEF2A20 (для серводвигателей с фланцем до F80 включительно с водонепроницаемым
разъемом IP67)
L
Модель
мм
дюйм
ACS3-CAE
2A03
3000 50
118 2
ACS3-CAE
2A05
5000 50
197 2
ACS3-CAE
2A10
10000 100
394 4
ACS3-CAE
2A20
20000 100
788 4
Примечание:
обозначает материал кабеля. F: стойкий к кручению кабель; N: стандартный кабель.
Характеристики кабеля см. Главу 3.
691

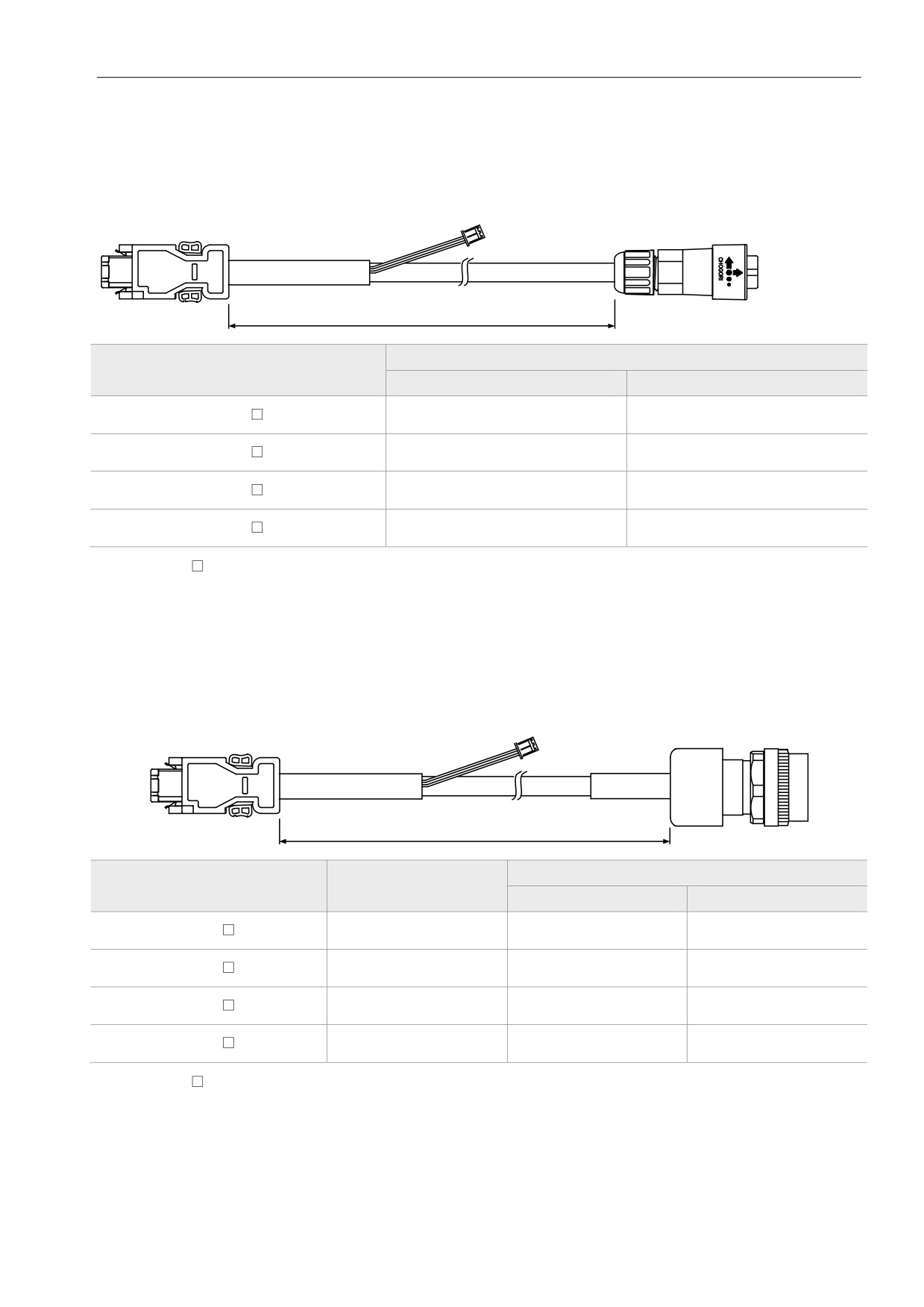

Обозначение: ACS3-CAEN2703, ACS3-CAEN2705, ACS3-CAEN2710, ACS3-CAEN2715, ACS3-CAEN2720,
ACS3-CAEF2703, ACS3-CAEF2705, ACS3-CAEF2710, ACS3-CAEF2720 (для серводвигателей с фланцем
F100 - F180)
L
Модель
Тип
мм
дюйм
ACS3-CAE
2703
CMV1-10S
3000 50
118 2
ACS3-CAE
2705
CMV1-10S
5000 50
197 2
ACS3-CAE
2710
CMV1-10S
10000 100
394 4
ACS3-CAE
2720
CMV1-10S
20000 100
788 4
Примечание:
обозначает материал кабеля. F: стойкий к кручению кабель; N: стандартный кабель.
Характеристики кабеля см. Главу 3.
B.5 Энкодерные кабели (абсолютные энкодеры)
Обозначение: ACS3-CAEA1003, ACS3-CAEA1005, ACS3-CAEA1010, ACS3-CAEA1015, ACS3-CAEA1020,
ACS3-CAEB1003, ACS3-CAEB1005, ACS3-CAEB1010, ACS3-CAEB1010, ACS3-CAEB1015,
ACS3-CAEB1020 (для серводвигателей с фланцем до F80 включительно)
L
L
Модель
мм
дюйм
ACS3-CAE
1003
3000 50
118 2
ACS3-CAE
1005
5000 50
197 2
ACS3-CAE
1010
10000 100
394 4
ACS3-CAE
1020
20000 100
788 4
Примечание:
обозначает материал кабеля. B: стойкий к кручению кабель; A: стандартный кабель.
Характеристики кабеля см. Главу 3.
692
Обозначение: ACS3-CAEA2A03, ACS3-CAEA2A05, ACS3-CAEA2A10, ACS3-CAEA2A15,
ACS3-CAEA2A20, ACS3-CAEB2A03, ACS3-CAEB2A05, ACS3-CAEB2A10, ACS3-CAEB2A15,
ACS3-CAEB2A20 (для серводвигателей с фланцем до F80 включительно с водонепроницаемым
разъемом IP67)
L
L
Модель
мм
дюйм
ACS3-CAE
2A03
3000 50
118 2
ACS3-CAE
2A05
5000 50
197 2
ACS3-CAE
2A10
10000 100
394 4
ACS3-CAE
2A20
20000 100
788 4
Примечание:
обозначает материал кабеля. B: стойкий к кручению кабель; A: стандартный кабель.
Характеристики кабеля см. Главу 3.
Обозначение: ACS3-CAEA2703, ACS3-CAEA2705, ACS3-CAEA2710, ACS3-CAEA2715, ACS3-CAEA2720,
ACS3-CAEB2703, ACS3-CAEB2705, ACS3-CAEB2710, ACS3-CAEB2715, ACS3-CAEB2720 (для
серводвигателей с фланцем F100 - F180)
L
L
Модель
Тип
мм
дюйм
ACS3-CAE
2703
CMV1-10S
3000 50
118 2
ACS3-CAE
2705
CMV1-10S
5000 50
197 2
ACS3-CAE
2710
CMV1-10S
10000 100
394 4
ACS3-CAE
2720
CMV1-10S
20000 100
788 4
Примечание:
обозначает материал кабеля. B: стойкий к кручению кабель; A: стандартный кабель.
Характеристики кабеля см. Главу 3.
693

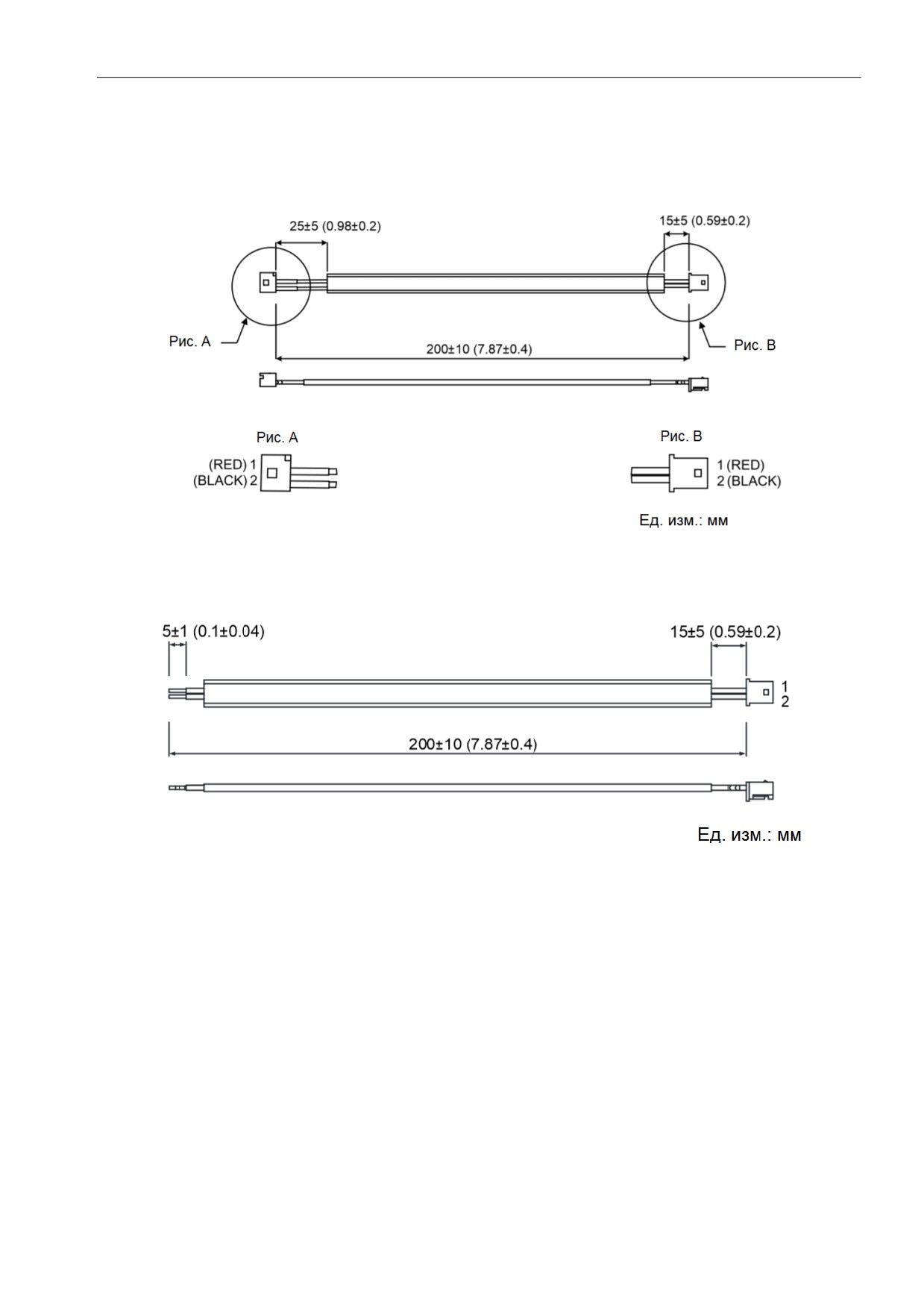

B.6 Кабель батарейного отсека
Кабель батарейного отсека, который подключается к кабелю энкодера (номер по каталогу: 3864573700)
Батарейный кабель для самостоятельного подключения (номер по каталогу: 3864850600)

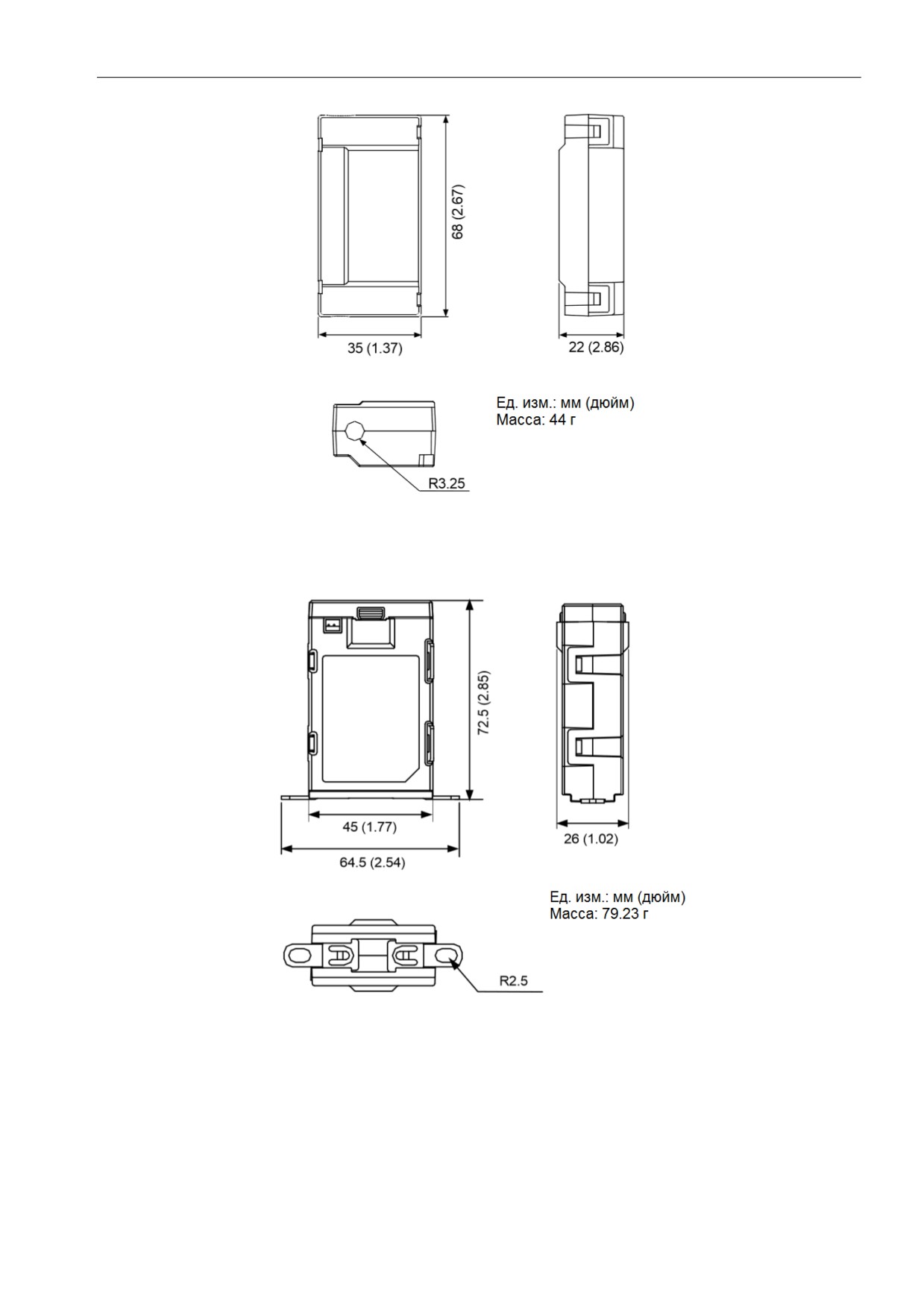

B.7 Батарейный отсек (абсолютный энкодер)
Одинарный батарейный отсек
Обозначение: ASD-MDBT0100
694
Двойной батарейный отсек
Обозначение: ASD-MDBT0200
695

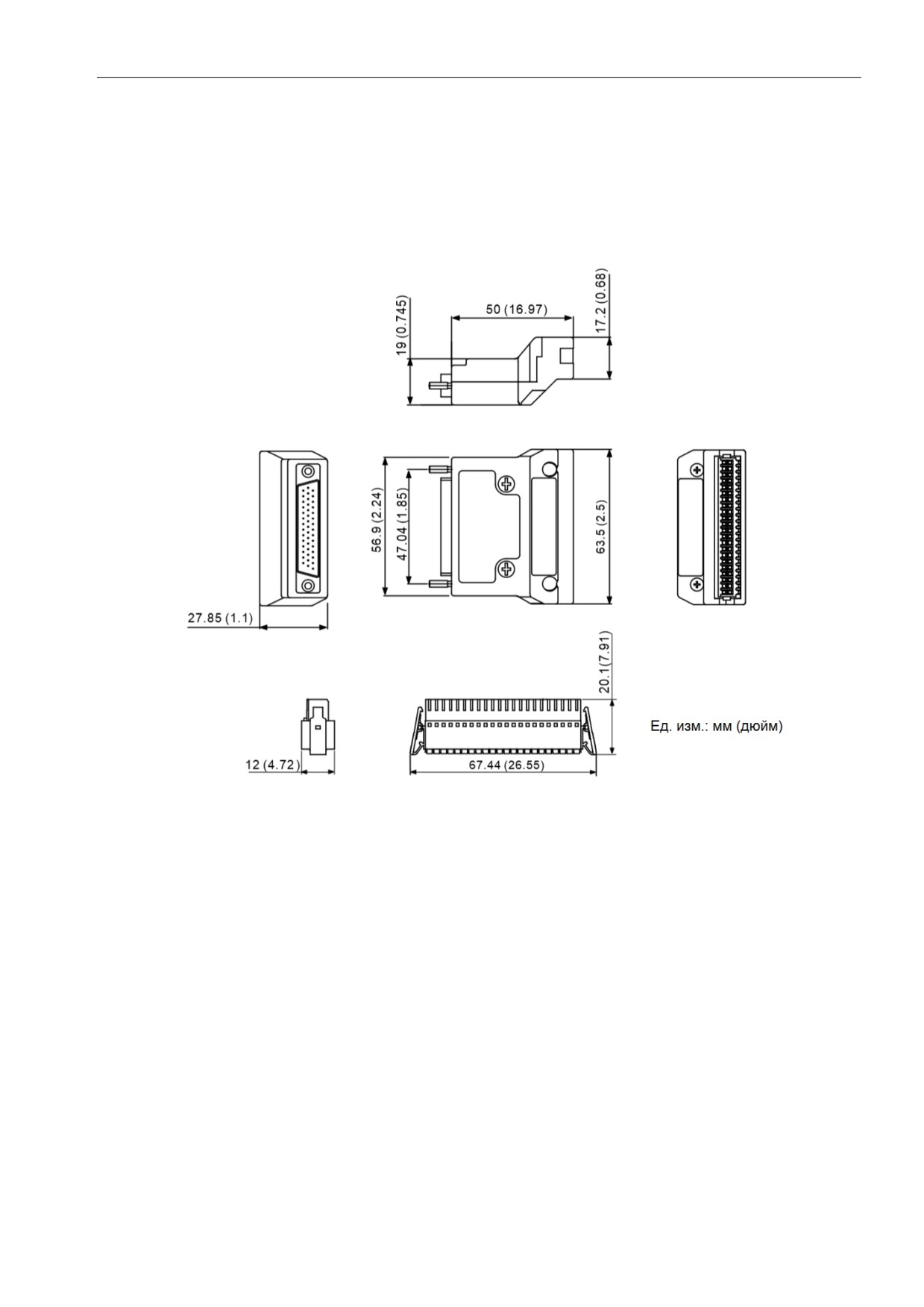

B.8 Разъем CN1
Обозначение: ASDBCNDS0044 (только для сервоприводом типа B3-L)
Обозначение: ACS3-CNTB0500 (для сервоприводов типов B3-M, F, E)
696

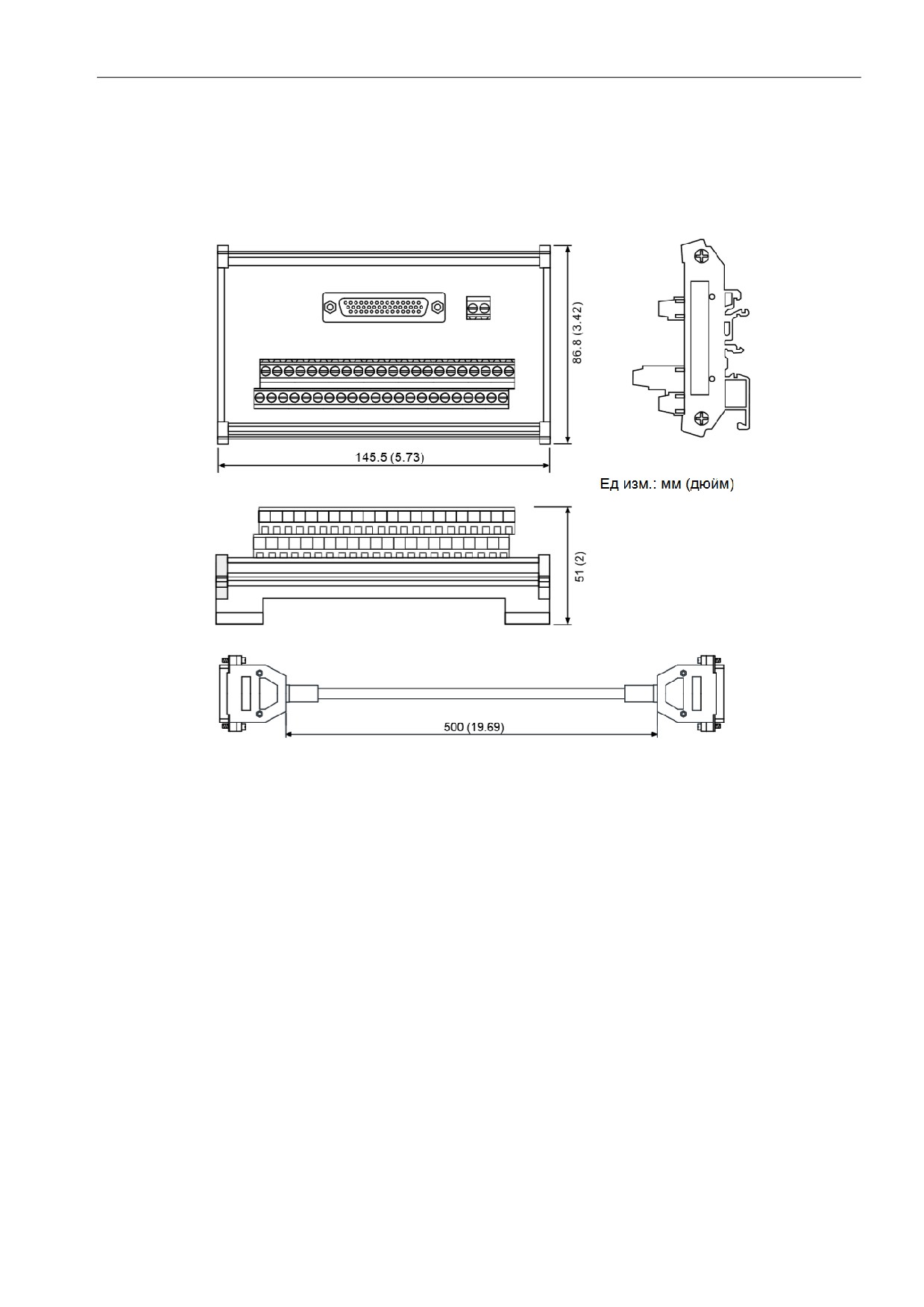

B.9
Клеммный блок для разъема интерфейса
ввода/вывода (CN1)
Обозначение: ACS3-IFSC4444 (только для B3-L)
697
B.10 Клеммный блок
Обозначение: ACS3-MDTB4400 (только для сервоприводов B3-L)
698
