Instart Преобразователи частоты серии LCI. Руководство по эксплуатации - часть 7
Заданное
Функция
Описание и назначение
значение
Клемма переключе-
Когда сигнал активен, то ПЧ переключается
ния между парамет-
41
на группу 2 параметров электродвигателя,
рами электродвига-
подробное содержание см. В таблице 3.
телей
Когда условием переключения между пара-
метрами ПИД-управления является входная
Переключение пара-
клемма (F10.18 = 1), при неактивном сигнале
43
метров ПИД-управ-
на клемме, то ПЧ использует F10.05 ~
ления
F10.07. Если сигнал на клемме активен, то
ПЧ использует F10.15 ~ F10.17
Переключение между
Когда клемма неактивна, ПЧ работает в ре-
режимами управле-
жиме, определенном параметром F03.23, но
46
ния по скорости/мо-
когда клемма активна ПЧ переключается в
менту
другой режим.
Когда клемма активна, ПЧ останавливается
на максимальной скорости, а ток в процессе
останова ограничивается. Эта функция ис-
47
Аварийный останов
пользуется в том случае, когда ПЧ должен
быть выключен, как только система перейдет
в аварийное состояние.
В любом режиме управления данная функ-
ция может использоваться для уменьшения
48
Внешний останов 2
времени замедления ПЧ. Данное время за-
медления фиксируется на времени замедле-
ния 4.
Когда клемма активна, ПЧ сначала снижает
Динамическое тормо-
скорость до частоты начала динамического
49
жение
торможения, а затем переключает в состоя-
ние динамического торможения.
Когда клемма активна, время в рабочем ре-
Сброс времени в ра-
жиме ПЧ сбрасывается, и эту функцию необ-
50
бочем режиме
ходимо использовать вместе с параметрами
(F09.43) и (F09.54)
Описание функций клемм многоступенчатого управления показано в таблице 1:
Клемм
Клемма
Клемма много-
Клемма много-
а мно-
много-
Номер сту-
ступенчатого
ступенчатого
госту-
Параметр
ступен-
пени
управления 4
управления 3
пенча-
чатого
того
132
управ-
управле-
ления
ния 1
2
Выкл.
Выкл.
Выкл.
Выкл.
Ступень 1
F12.02
Выкл.
Выкл.
Выкл.
Вкл.
Ступень 2
F12.03
Выкл.
Выкл.
Вкл.
Выкл.
Ступень 3
F12 .04
Выкл.
Выкл.
Вкл.
Вкл.
Ступень 4
F12.05
Выкл.
Вкл.
Выкл.
Выкл.
Ступень 5
F12.06
Выкл.
Вкл.
Выкл.
Вкл.
Ступень 6
F12.07
Выкл.
Вкл.
Вкл.
Выкл.
Ступень 7
F12.08
Выкл.
Вкл.
Вкл.
Вкл.
Ступень 8
F12.09
Вкл.
Выкл.
Выкл.
Выкл.
Ступень 9
F12.10
Вкл.
Выкл.
Выкл.
Вкл.
Ступень 10
F12.11
Вкл.
Выкл.
Вкл.
Выкл.
Ступень 11
F12.12
Вкл.
Выкл.
Вкл.
Вкл.
Ступень 12
F12.13
Вкл.
Вкл.
Выкл.
Выкл.
Ступень 13
F12.14
Вкл.
Вкл.
Выкл.
Вкл.
Ступень 14
F12.15
Вкл.
Вкл.
Вкл.
Выкл.
Ступень 15
F12.16
Вкл.
Вкл.
Вкл.
Вкл.
Ступень 16
F12.17
Когда опорный сигнал задаётся многоступенчатым управлением значение в па-
раметрах F12.02 ~ F12.17, соответствует проценту от максимальной выходной
частоты в параметре F00.03.
Многоступенчатое управление может использоваться для задания опорного сиг-
нала ПИД-регулятора, задания напряжения для раздельного режима U/f и т.д. в
дополнение к многоступенчатому управлению функцией скорости, чтобы удовле-
творить необходимость в переключении между различными заданными значени-
ями.
Таблица 2 Описание клемм функции выбора времени разгона и замед-
ления
Вариант времени разгона
Клемма 2
Клемма 1
Параметры
и замедления
Выкл.
Выкл.
1
F00.12, F00.13
Выкл.
Вкл.
2
F09.00, F09.01
Вкл.
Выкл.
3
F09.02, F09.03
133
Вкл.
Вкл.
4
F09.04, F09.05
Таблица 3 Описание клемм функции выбора переключения между
двумя наборами параметров электродвигателя
Набор параметров электродви-
Клемма
Параметры
гателя
Выкл.
Набор №1
Группа F02
Вкл.
Набор №2
Группа F15
F06.10
Выбор типа логики
Заводская настройка:00000
для цифровых вхо-
дов S1-S5
Диапазон настройки
0: Положительная логика
1: Отрицательная логика
Разряд единиц: S1
Разряд десятков: S2
Разряд сотен: S3
Разряд тысяч: S4
Разряд десятков тысяч: S5
F06.11
Выбор типа логики
Заводская настройка:00000
для цифровых вхо-
дов S6-HDI
Диапазон настройки
0: Положительная логика
1: Отрицательная логика
Разряд единиц: S6
Разряд десятков: S7
Разряд сотен: S8
Разряд тысяч: S9
Разряд десятков тысяч: HDI
F06.12
Время фильтрова-
Заводская настройка:0,010с
ния цифровых вхо-
дов
Диапазон настройки
0,000 с ~ 1,000 с
Чтобы снизить уровень помех и предотвратить ложные срабатывания, увеличьте
значение данного параметра. Но увеличение времени фильтрования также при-
ведет к замедлению отклика входных клемм.
134
F06.13
Режим работы
Заводская настройка:0
управления с клемм
Диапазон настройки
0: двухпроводной режим управления 1
1: двухпроводной режим управления 2
2: трехпроводной режим управления 1
3: трехпроводной режим управления 2

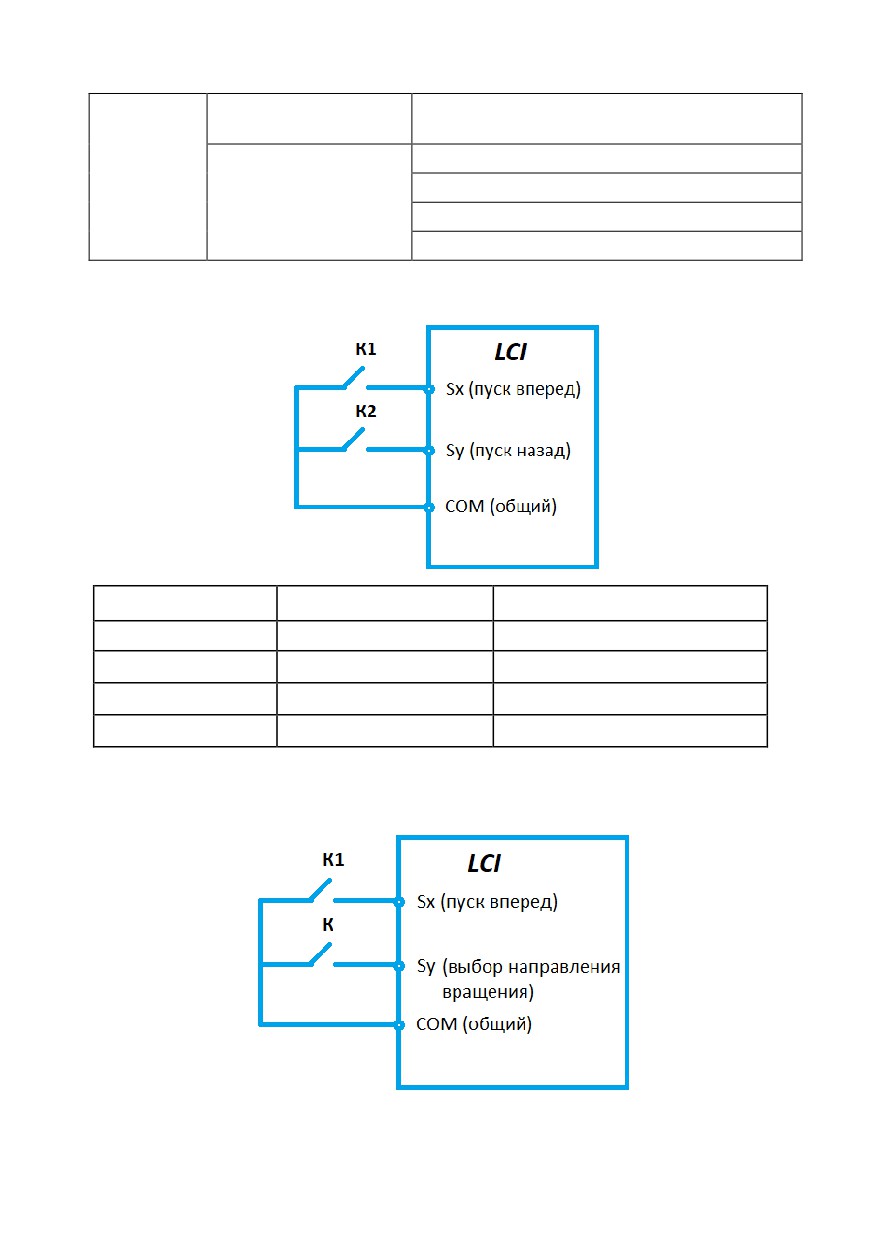

0: двухпроводной режим 1:
Комбинации клемм:
K1
K2
Команда
ВЫКЛ.
ВЫКЛ.
Останов
ВЫКЛ.
ВКЛ.
Реверс
ВКЛ.
ВЫКЛ.
Вперёд
ВКЛ.
ВКЛ.
Останов
Переключатель К1 - запуск в прямом направление вращения электродвигателя,
а К2 - в обратном.
1: двухпроводной режим 2:
135
K1
K
Команда
ВЫКЛ.
ВЫКЛ.
Останов
ВЫКЛ.
ВКЛ.
Останов
ВКЛ.
ВЫКЛ.
Вперёд
ВКЛ.
ВКЛ.
Реверс
Переключатель К1 - запуск, а направление вращения электродвигателя опреде-
ляется состоянием переключателя К.
Примечание: когда сигнал клемм K1 / K действителен, но из других источников
задания команды управления подается команда для останова, то для следую-
щего запуска необходимо снять с клеммы сигнал и подать его снова.

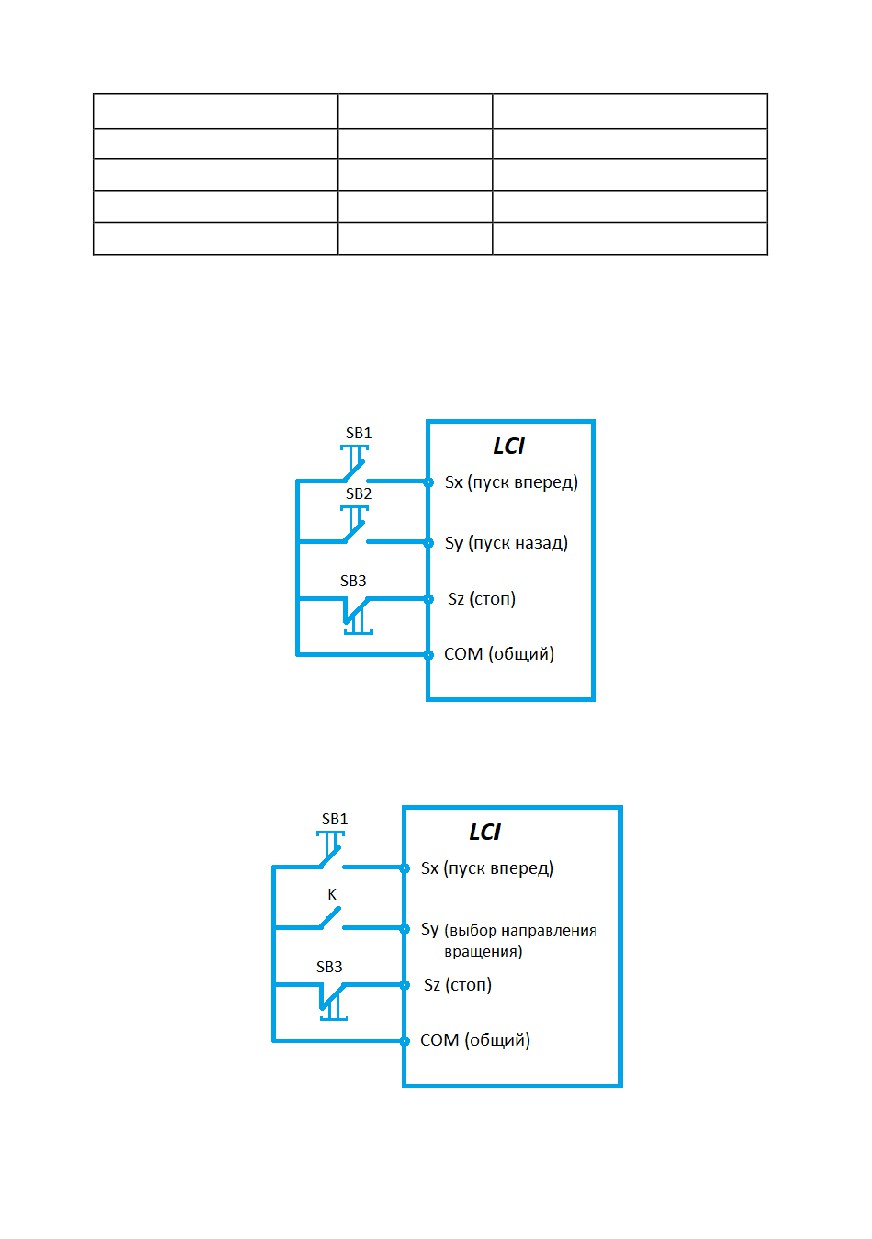

2: Трехпроводный режим управления 1:
кнопка SB3 (НЗ) является подтверждающей запуск клеммой, кнопка SB1 - запуск
в прямом направлении, SB2 - запуск в обратном направлении.
3: Трехпроводной режим управления 2:
кнопка SB3 (НЗ) - является подтверждающей запуск клеммой, кнопка SB1 - запуск,
переключатель K - определяет направление вращения.
136
Примечание: для трехпроводного режима используется импульсный сигнал.
F 06.14
Скорость изменения при зада-
Заводская настройка:1,00 Гц/с
нии опорного сигнала с кнопок
панели или клемм
Диапазон настройки
0,001 Гц / с ～ 65,535 Гц / с
Используется для регулировки скорости задании опорного сигнала с кнопок или
клемм.
• Если F00.11 - 2, диапазон настройки составляет 0,001-65,535 Гц / с.
• Если F00.11 - 1, диапазон настройки составляет 0,01-655,35 Гц / с.
F06.15
Время задержки срабатывания
Заводская настройка: 0,0 с
цифрового входа S1
F06.16
Время задержки срабатывания
Заводская настройка: 0,0 с
цифрового входа S2
F06.17
Время задержки срабатывания
Заводская настройка: 0,0 с
цифрового входа S3
Диапазон настройки
0,0 с ~ 3600,0 с
F06.18
Опорный сигнал соответствую-
Заводская настройка: 0,0 В
щий нижнему пределу аналого-
вого входа Al1
Диапазон настройки
0,0 В ~ F06.20
F06.19
Нижний предел аналогового
Заводская настройка: 0,0 %
входа Al1
Диапазон настройки
-100,0%~+ 100,0%
F06.20
Верхний предел аналогового
Заводская настройка: 10,00 В
входа Al1
Диапазон настройки
F06.18~ + 10,00 В
F06.21
Опорный сигнал соответствую-
Заводская настройка: 100,0 %
щий верхнему пределу анало-
гового входа Al1
Диапазон настройки
-100,0%~+ 100,0%
F06.22
Время фильтрования AI1
Заводская настройка: 0,10 с
Диапазон настройки
0,00 с ~ 10,00 с

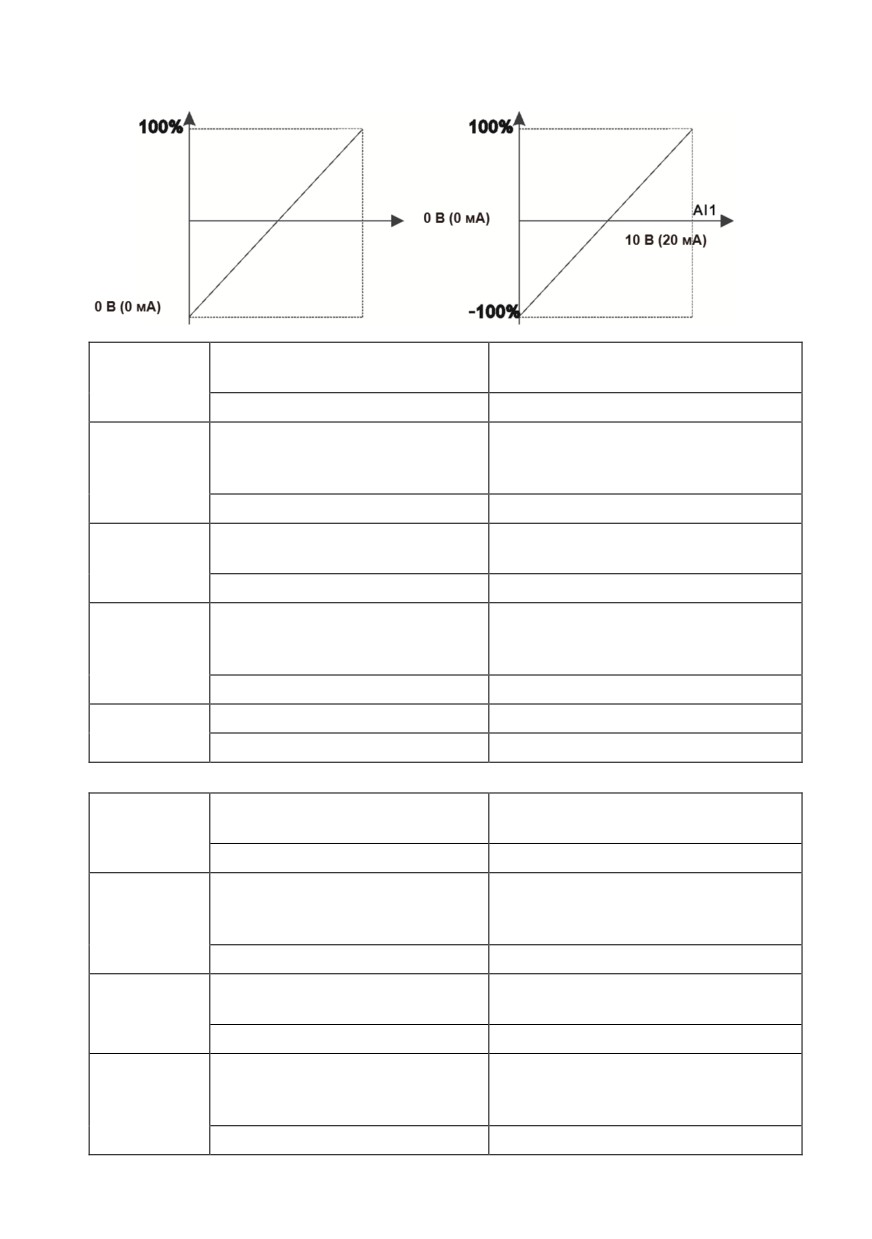

Данные параметры используются для определения отношения между аналого-
вым входным напряжением и соответствующим опорным сигналом.
Когда аналоговый вход является токовым, ток 1 мА соответствует напряжению
0,5 В. Увеличьте значение параметра F06.22, чтобы снизить уровень помех. Од-
нако увеличение времени фильтрования AI замедлит отклик аналогового сигнала
на изменение. Установите этот параметр исходя из фактических условий.
137
F06.23
Нижний предел аналогового
Заводская настройка: 0,0 В
входа Al2
Диапазон настройки
0,0 В ~ F06.25
F06.24
Опорный сигнал соответ-
Заводская настройка: 0,0 %
ствующий нижнему пределу
аналогового входа Al2
Диапазон настройки
-100,0%~+ 100,0%
F06.25
Верхний предел аналогового
Заводская настройка: 10,00 В
входа Al2
Диапазон настройки
F06.23 ~ + 10,00 В
F06.26
Опорный сигнал соответ-
Заводская настройка: 0,0 %
ствующий верхнему пределу
аналогового входа Al2
Диапазон настройки
-100,0%~+ 100,0%
F06.27
Время фильтрования AI2
Заводская настройка: 0,10 с
Диапазон настройки
0,00 с ~ 10,00 с
Способ настройки параметров AI2 аналогичен настройке параметров AI1.
F06.28
Нижний предел аналогового
Заводская настройка: 0,0 В
входа Al3
Диапазон настройки
-10,00 В ~ F06.30
F06.29
Опорный сигнал соответ-
Заводская настройка: 0,0 %
ствующий нижнему пределу
аналогового входа Al3
Диапазон настройки
-100,0%~+ 100,0%
F06.30
Верхний предел аналогового
Заводская настройка: 10,00 В
входа Al3
Диапазон настройки
F06.23 ~ + 10,00 В
F06.31
Опорный сигнал соответ-
Заводская настройка: 0,0 %
ствующий верхнему пределу
аналогового входа Al3
Диапазон настройки
-100,0%~+ 100,0%
138
F06.32
Время фильтрования AI3
Заводская настройка: 0,10 с
Диапазон настройки
0,00 с ~ 10,00 с
Способ настройки параметров AI3 аналогичен настройке параметров AI1.
F06.33
Нижний предел высокоча-
Заводская настройка: 0,00 кГц
стотного импульсного входа
HDI
Диапазон настройки
0,00 кГц ~ F06.35
F06.34
Опорный сигнал соответ-
Заводская настройка: 0,0 %
ствующий нижнему пределу
импульсного входа HDI
Диапазон настройки
-100,0%~+ 100,0%
F06.35
Верхний предел импульсного
Заводская настройка: 50,00 кГц
входа HDI
Диапазон настройки
F06.33 ~ + 100,00 кГц
F06.36
Опорный сигнал соответ-
Заводская настройка: 100,0 %
ствующий верхнему пределу
импульсного входа HDI
Диапазон настройки
-100,0%~+ 100,0%
F06.37
Время фильтрования HDI
Заводская настройка: 0,10 с
Диапазон настройки
0,00 с ~ 10,00 с
Данные параметры используются для задания взаимосвязи между сигналом на
импульсном входе HDI и соответствующем опорном сигнале. Импульсы могут по-
даваться только на HDI. Способ настройки параметров HDI аналогичен настройке
параметров AI1.
F06.38
Выбор кривой AI
Заводская настройка:H.321
Диапазон
Разряд единиц: выбор характеристики для
настройки
Al1
1: Характеристика 1 (2 точки, см. F06.18 ~
F06.21)
2: Характеристика 2 (2 точки, см. F06.23 ~
F06.26)
3: Характеристика 3 (2 точки, см. F06.28 ~
F06.31)
4: Характеристика 4 (4 точки, см. F06.40 ~
F06.47)
5: Характеристика 5 (4 точки, см.
F06.48~F06.55)
Разряд десятков: выбор характеристики
для AI2
Разряд сотен: выбор характеристики для
AI3
139

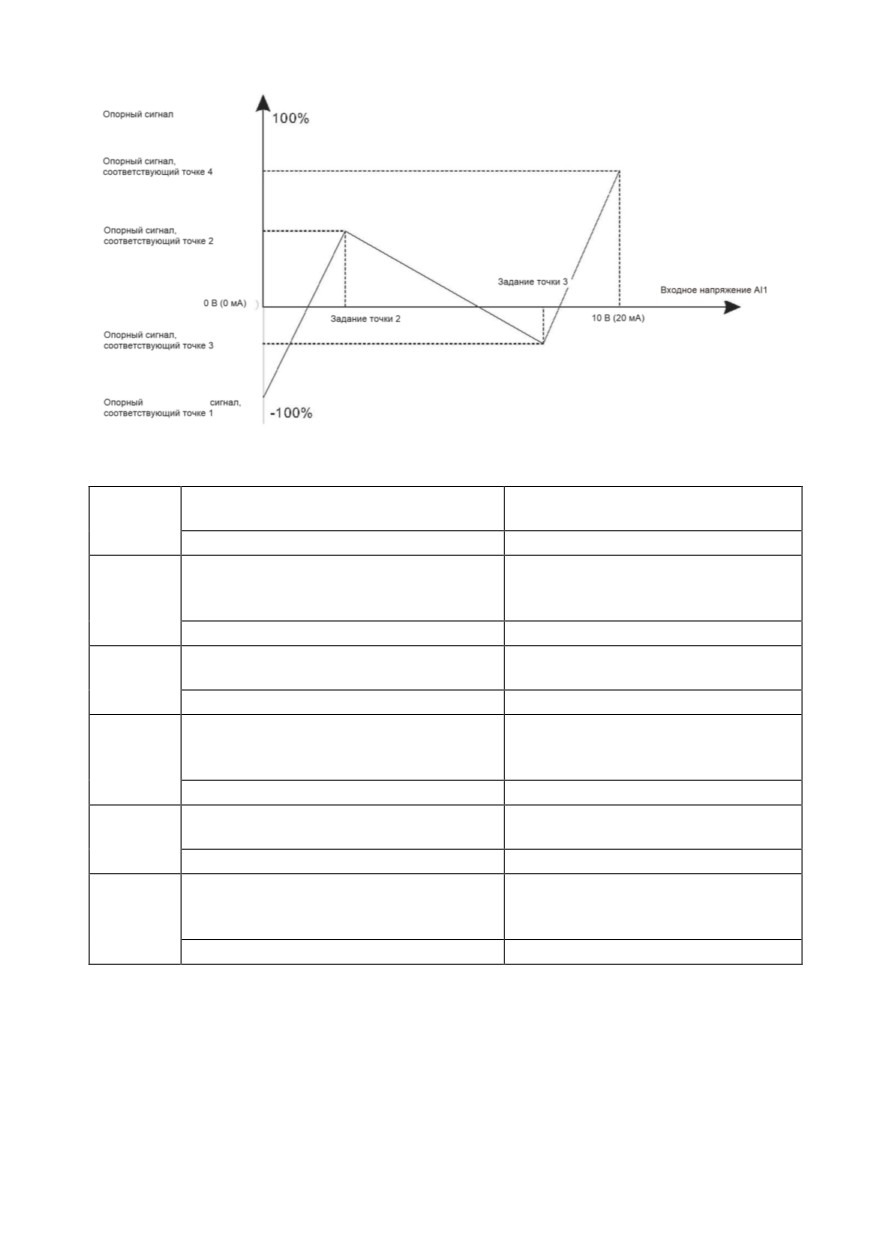

Для аналоговых входов AI1, AI2 и AI3 можно выбрать одну из пяти характеристик.
Характеристики 1, 2 и 3 - это ломаные с двумя отрезками, заданные в группе F4.
Характеристика 4 и 5 представляют собой ломаные с четырьмя отрезками.
F06.39
Выбор настроек
Заводская настройка:H.000
входа AI при значе-
нии напряжения
ниже минимального
Диапазон настройки
разряд единиц: AI1 ниже нижнего пре-
дела установленного параметра
0: соответствует настройке минималь-
ного входного значения
1: 0,0 %
разряд десятков: AI2 ниже нижнего пре-
дела установленного
разряд сотен: AI3 ниже нижнего предела
установленного параметра
Этот параметр используется для определения соответствующей настройки, когда
аналоговое входное напряжение меньше минимального значения на AI. Разряд
единиц, разряд десятков и разряд сотен этого параметра соответственно равен
настройке для AI2, AI2 и AI3. Если значение определенного разряда равно 0, то
при условии, когда аналоговое входное напряжение меньше минимального зна-
чения используется соответствующая настройка входа в параметрах F06.19,
F06.24, F06.29. Если значение определенного разряда равно 1, то при условии,
когда аналоговое входное напряжение меньше минимального входа, соответ-
ствующее значение этого аналогового входа составляет 0,0%.
F06.40
Задание точки 1 характери-
Заводская настройка: 0,0 В
стики 4
Диапазон настройки
-10,00 В ~ F06.42
F06.41
Опорный сигнал, соответству-
Заводская настройка: 0,0 %
ющий точке 1 характеристики
4
Диапазон настройки
-100,0%~+ 100,0%
F06.42
Задание точки 2 характери-
Заводская настройка: 3,00 В
стики 4
Диапазон настройки
F06.40~F6.44
F06.43
Опорный сигнал, соответству-
Заводская настройка: 30,0 %
ющий точке 2 характеристики
4
Диапазон настройки
-100,0%~+ 100,0%
F06.44
Задание точки 3 характери-
Заводская настройка: 6,00 В
стики 4
Диапазон настройки
F06 . 42~F6 .46
F06.45
Опорный сигнал, соответству-
Заводская настройка: 60,0 %
ющий точке 3 характеристики
4
140
Диапазон настройки
-100,0%~+ 100,0%
F06.46
Задание точки 4 характери-
Заводская настройка: 10,0 В
стики 4
Диапазон настройки
F6.44 ~ + 10,00 В
F06.47
Опорный сигнал, соответству-
Заводская настройка: 100,0 %
ющий точке 4 характеристики
4
Диапазон настройки
-100,0%~+ 100,0%
F06.48
Задание точки 1 характери-
Заводская настройка: 10,00 В
стики 5
Диапазон настройки
-10,00V~F06.50
F06.49
Опорный сигнал, соответству-
Заводская настройка: 100,0 %
ющий точке 1 характеристики
5
Диапазон настройки
-100,0%~+ 100,0%
F06.50
Задание точки 2 характери-
Заводская настройка: 3,00 В
стики 5
Диапазон настройки
F06.48~F6.52
F06.51
Опорный сигнал, соответству-
Заводская настройка: 30,0 %
ющий точке 2 характеристики
5
Диапазон настройки
-100,0%~+ 100,0%
F06.52
Задание точки 3 характери-
Заводская настройка: 3,00 В
стики 5
Диапазон настройки
F06.50~F6.54
F06.53
Опорный сигнал, соответству-
Заводская настройка: 30,0 %
ющий точке 3 характеристики
5
Диапазон настройки
-100,0%~+ 100,0%
F06.54
Задание точки 4 характери-
Заводская настройка: 10,00 В
стики 5
Диапазон настройки
F06.52 ~ + 10,00 В
F06.55
Опорный сигнал, соответству-
Заводская настройка: 100,0 %
ющий точке 4 характеристики
5
Диапазон настройки
-100,0%~+ 100,0%
141
Характеристики 4 и 5 позволяют выстраивать более гибкие настройки.
F06.64
Значение точки скачкообразного
Заводская настройка: 0,00 %
перехода характеристики AI1
Диапазон настройки
-100,0%~+ 100,0%
F06.65
Настройка диапазона точки скач-
Заводская настройка: 0,5 %
кообразного перехода характери-
стики AI1
Диапазон настройки
0,0%~+ 100,0%
F06.66
Значение точки скачкообразного
Заводская настройка: 0,00%
перехода характеристики AI2
Диапазон настройки
-100,0%~+ 100,0%
F06.67
Настройка диапазона точки скач-
Заводская настройка: 0,5 %
кообразного перехода характери-
стики AI1
Диапазон настройки
0,0%~+ 100,0%
F06.68
Значение точки скачкообразного
Заводская настройка: 0,00%
перехода характеристики AI3
Диапазон настройки
-100,0%~+ 100,0%
F06.69
Настройка диапазона точки скач-
Заводская настройка: 0,5 %
кообразного перехода характери-
стики AI1
Диапазон настройки
0,0%~+ 100,0%
Все аналоговые входы AI1 ~ AI3 этой серии имеют функцию задания значения
скачкообразного перехода. Работу функции скачкообразного перехода рассмот-
рим на следующем примере: на аналоговом входе АI1 присутствуют колебания
напряжения в диапазоне 4,90 В ~ 5,10 В. Для стабилизации напряжения устано-
вите в параметре F06.64 значение 50% и амплитуду в параметре F06.65 на 1%.
После этого все колебания напряжения в указанном диапазоне будут устанавли-
ваться на значение 50,0%.
142
Группа F07: Функции выходных клемм
В базовой комплектации серия LCI имеет 3 клеммы аналогового выхода (AO), 1
выход с открытым коллектором, 2 выходных реле.
F07.00
Выбор типа выхода HDO
Заводская настройка: 0
Диапазон настройки
0: Импульсный выход (HDOP)
1: Выход с открытым коллектором
(HDOR)
F07.01
Выбор функции выхода
Заводская настройка: 0
HDOR
F07.02
Выбор функции релейного
Заводская настройка: 3
выхода Т
F07.03
Выбор функции релейного
Заводская настройка: 0
выхода R
F07.04
Выбор функции выхода
Заводская настройка: 1
М01
Диапазон настройки
0~40
Указанные параметры используются для выбора функций выходных клемм.
Ниже в таблице описание данных функций.
Значение
Функция
Описание и назначение
0
Нет функции
У клеммы нет функции
1
Достижение макси-
См. описание к F09.24.
мальной частоты
2
Достижение частоты
См. описание к F09.20 и F09.21.
FDT1
3
Состояние отказа
Клемма переходит в состояние ВКЛ. при
остановке ПЧ по причине отказа.
4
Предупреждение о
ПЧ определяет, превышает ли нагрузка
перегрузке электро-
электродвигателя порог предупреждения
двигателя
о перегрузке, прежде чем выполнять функ-
цию защиты. Клемма переходит в состоя-
ние ВКЛ. при превышении порога преду-
преждения. Параметры перегрузки элек-
тродвигателя см. в описании к F05.09 по
F05.11.
5
Предупреждение о
Клемма включается за 10 секунд до ПЧ
перегрузке ПЧ
143
Значение
Функция
Описание и назначение
6
Работа на нулевой
Клемма переходит в состояние ВКЛ., если
скорости (нет выход-
ПЧ работает на нулевой выходной ча-
ного сигнала в состоя-
стоте. Клемма переходит в состояние
нии останова)
ВЫКЛ. при останове ПЧ.
7
Работа на нулевой
Клемма переходит в состояние ВКЛ., если
скорости (есть выход-
ПЧ работает на нулевой выходной частоте
ной сигнал в состоя-
и при останове.
нии останова)
8
Достижение верхней
Клемма переходит в режим ВКЛ при до-
предельной частоты
стижении верхней предельной частоты.
9
Достижение нижней
Клемма переходит в состояние ВКЛ при
предельной частоты
достижении нижнего предела частоты.
(нет выходного сиг-
Клемма переходит в состояние ВЫКЛ. при
нала при останове)
останове ПЧ.
10
Достигнуто установ-
Если значение достигает величины, уста-
ленное значение
новленной в F11.08 клемма переходит в
счётчика
состояние ВКЛ
11
Достигнуто значение
Если значение достигает величины, уста-
начала отсчета для
новленной в F11.09 клемма переходит в
счётчика
состояние ВКЛ
12
Достигнуто значение
Клемма переходит в состояние ВКЛ, когда
длины
зарегистрированное фактическое значе-
ние длины превышает значение, установ-
ленное в F11.05.
13
Цикл ПЛК завершен
Когда ПЛК завершает один цикл, клемма
выдает импульсный сигнал длительно-
стью 250 мс.
14
Достигнуто суммар-
Клемма переходит в состояние ВКЛ, когда
ное время в состоя-
суммарное время работы ПЧ превышает
нии работы
значение, установленное в F09.16.
15
Достигнут один из
Клемма переходит в состояние ВКЛ, если
пределов частоты
выходная частота ПЧ достигает верхнего
или нижнего предела.
16
Достигнут предел кру-
Клемма переходит в состояние ВКЛ, если
тящего момента
в режиме управления скоростью выходной
144
Значение
Функция
Описание и назначение
момент достигает предела крутящего мо-
мента.
17
Готовность к запуску
Клемма переходит в состояние ВКЛ, если
(состояние останова)
на ПЧ подано питание и не обнаружено
неисправностей.
18
Работа ПЧ
Клемма переходит в состоянии ВКЛ, когда
ПЧ в состоянии РАБОТА.
19
AI1> AI2
Когда сигнал на аналоговом входе AI1
больше, чем на аналоговом входе AI2,
клемма переходит в состояние ВКЛ.
20
Низкое напряжение
Клемма переходит в состояние ВКЛ, если
на вход ПЧ подано пониженное напряже-
ние
22
Резерв
Резерв
23
Резерв
Резерв
24
Достигнуто суммар-
Если суммарное время включения ПЧ
ное время во вклю-
(F08.13) превышает значение, установлен-
ченном состоянии
ное в F09.15, клемма переходит в состоя-
ние ВКЛ.
Достижение частоты
25
См. описание к F09.22 и F09.23.
FDT1
Достижение значения
26
См. описание к F09.31 и F09.32.
частоты 1
Достижение значения
27
См. описание к F09.33 и F09.34.
частоты 2
Достижение значения
28
См. описание к F09.39 и F09.40.
тока 1
Достижение значения
29
См. описание к F09.41 и F09.42.
тока 2
Если функция времени (F09.43) активна,
Достижение установ-
клемма переходит в режим ВКЛ после
30
ленного значения
того, как текущее время работы ПЧ дости-
времени
гает установленного времени.
145
Значение
Функция
Описание и назначение
31
Достижение одного из
Если сигнал на аналоговом входе AI1
предельных значений
больше значения F09.47 (верхний предел
сигнала аналогового
входного напряжения AI1) или ниже значе-
входа AI1
ния F09.46 (нижний предел входного
напряжения AI1), клемма переходит в со-
стояние ВКЛ.
32
Падение нагрузки до
Клемма переходит в состояние ВКЛ при
0
падении нагрузки до 0
33
Реверс
Клемма переходит в состояние ВКЛ, если
ПЧ работает в обратном направлении
34
Холостой ход
См. описание к F09.22 и F09.23.
35
Достижение установ-
Если температура радиатора модуля ПЧ
ленной температуры
(F08.08) достигает заданного порогового
модуля
значения температуры в параметре
(F09.48), клемма переходит в состояние
ВКЛ.
36
Превышение преде-
См. описание к F09.37 и F09.38.
лов выходного тока
37
Нижний предел рабо-
Клемма переходит в состоянии ВКЛ при
чей частоты (выход-
достижении нижнего предела частоты.
ной сигнал в состоя-
Клемма остаётся в состоянии ВКЛ. при
нии останова)
останове ПЧ.
38
Сигнал тревоги (про-
Если в ПЧ возникает неисправность и вы-
должение работы)
полняется продолжение работы, клемма в
состоянии ВКЛ.
39
Предупреждение о
Если температура электродвигателя до-
перегреве электро-
стигает температуры, установленной в
двигателя
F05.59 (порог предупреждения о пере-
греве электродвигателя), клемма перехо-
дит в состояние ВКЛ.
40
Достигнуто текущее
Если текущее время работы ПЧ превы-
время работы
шает значение F09.54, клемма переходит
в состояние ВКЛ.
146
F07.06
Выбор полярности
Заводская настройка: 0000
выходных клемм
Диапазон
0: положительная логика
настройки
1: отрицательная логика
Разряд единиц: HDO
Разряд десятков: Т
Разряд сотен: R
Разряд тысяч: MO1
Используется для установки логики клемм HDO, реле Т, реле R, MO1.
• 0: положительная логика
Выходной терминал действителен при подключении к COM и недействи-
телен при отключении от COM.
• 1: отрицательная логика
Выходной терминал недействителен при подключении к COM и действителен
при отключении от COM.
F07.07
Время задержки сраба-
Заводская настройка: 0,0 с
тывания HDO
Диапазон настройки
0,0 с ~ 3600,0 с
F07.08
Время задержки сраба-
Заводская настройка: 0,0 с
тывания Т
Диапазон настройки
0,0 с ~ 3600,0 с
F07.09
Время задержки сраба-
Заводская настройка: 0,0 с
тывания R
Диапазон настройки
0,0 с ~ 3600,0 с
F07.10
Время задержки сраба-
Заводская настройка: 0,0 с
тывания М01
Диапазон настройки
0,0 с ~ 3600,0 с
Эти параметры используются для установки времени задержки выходных клемм
HDO, реле Т, реле R, MO1 от изменения состояния до фактического срабатыва-
ния клеммы.
F07.12
Выбор функции выхода
Заводская настройка: 0
HDO
F07.13
Выбор функции выхода
Заводская настройка: 0
АO1
F07.14
Выбор функции выхода
Заводская настройка: 1
АO2
Диапазон настройки
0~15
Частота выходных импульсов клеммы HDOP изменяется в диапазоне от 0,01 кГц
до значения максимальная частота выходного сигнала HDO (F07.22). Значение
параметра F07.22 находится в диапазоне от 0,01 кГц до 100,00 кГц. Выходной
сигнал диапазона AO1 и AO2 составляет 0-10 В или 0-20 мА.
147
Зависимость между диапазонами импульсного и аналогового выходов и соот-
ветствующими значениями функций приведена в следующей таблице:
Значение
Функция
Описание и назначение
0
Опорная частота
От 0 до максимальной выходной частоты
1
Рабочая частота
От 0 до максимальной выходной частоты
2
Выходной ток
От 0 до 2-кратного номинального тока дви-
гателя
Выходное напряже-
От 0 до 1,2 величины номинального напря-
3
ние
жения ПЧ
4
Выходная скорость
От 0 до максимальной скорости вращения
Выходной крутящий
От 0 до 2-кратного номинального момента
5
момент
двигателя
6
Выходная мощность
От 0 до 2-кратной номинальной мощности
двигателя
7
Импульсный вход
0,01 кГц ～ 100,00 кГц
8
AI1
0 В ～ 10 В
9
AI2
0 В~10 В(или 0~20 мА)
10
AI3
0 В ～ 10 В
11
Значение длины
от 0 до максимальной заданной длины
12
Значение счётчика
от 0 до максимального значения счётчика
Сигнал по сетевому
13
0,0% ~ 100,0%
протоколу
100% выходного
14
тока соответствует
0,0A～0A
1000,0A
100% выходного
15
напряжения соот-
0,0 В～1000,0 В
ветствует 1000,0 В
148
F07.15
Коэффициент смещения
Заводская настройка: 0,0 %
AO1
Диапазон настройки
100,0%~+ 100,0%
F07.16
Усиление сигнала A01
Заводская настройка: 1,00
Диапазон настройки
-10,00~+10,00
F07.17
Коэффициент смещения
Заводская настройка: 0,0 %
AO2
Диапазон настройки
100,0%~+ 100,0%
F07.18
Усиление сигнала АО2
Заводская настройка: 1,00
Диапазон настройки
-10,00~+10,00
Параметры используются для коррекции дрейфа нуля аналоговых выходов. Если
«b» - смещение нуля, «k» - усиление, «Y» - сигнал после коррекции, а «X» - сигнал
до коррекции, то фактический выходной сигнал: Y = kX + b.
Коэффициент смещения нуля 100% для AO1 и AO2 соответствует 10 В (или 20
мА). Например, если функция аналогового выхода - рабочая частота и ожидается,
что выходной сигнал будет 8 В, при частоте 0 Гц, а 3 В при максимальной частоте,
то коэффициент усиления должен быть установлен на -0,50, а смещение нуля
устанавливается на 80%.
F07.19
Время фильтрования AO1
Заводская настройка: 0
F07.20
Время фильтрования AO2
Заводская настройка: 0
F07.21
Время фильтрования HDO
Заводская настройка: 0
Диапазон настройки
0~15
Время выходного фильтра АО: определение чувствительности аналогового вы-
хода. При колебаниях на аналоговом выходе может возникать некорректная
трансляция сигнала. Для уменьшения колебаний этот параметр может быть зна-
чительно увеличен, но при этом чувствительность аналогового выхода снижа-
ется.
F07.22
Верхний предел высокочастот-
Заводская настройка: 0
ного импульсного выхода HDO
Диапазон настройки
0,01 кГц ~ 100,00 кГц
Этот код функции используется для выбора максимальной частоты выходного
импульса, когда клемма HDO используется в качестве высокочастотного импуль-
сного выхода.
Группа F08 Функции панели управления
F08.00
Пользовательский пароль
Заводская настройка: 0
Диапазон настройки
0~6 5 535
Нажмите кнопку ВВОД для выбора пароля.
Пароль будет сохранен, если не нажимать в течение 1 минуты. Если в пароле нет
необходимости, значение настройки 00000
149
F08.02
Выбор функции кнопки
Заводская настройка: 1
STOP
Диапазон настройки
0: Активна только при режиме
управления запуском с панели
1: Активна во всех режимах
F08.03
Параметры отображения в
Заводская настройка:H.008F
режиме работы 1
Диапазон настройки
000 0 ~FFFF

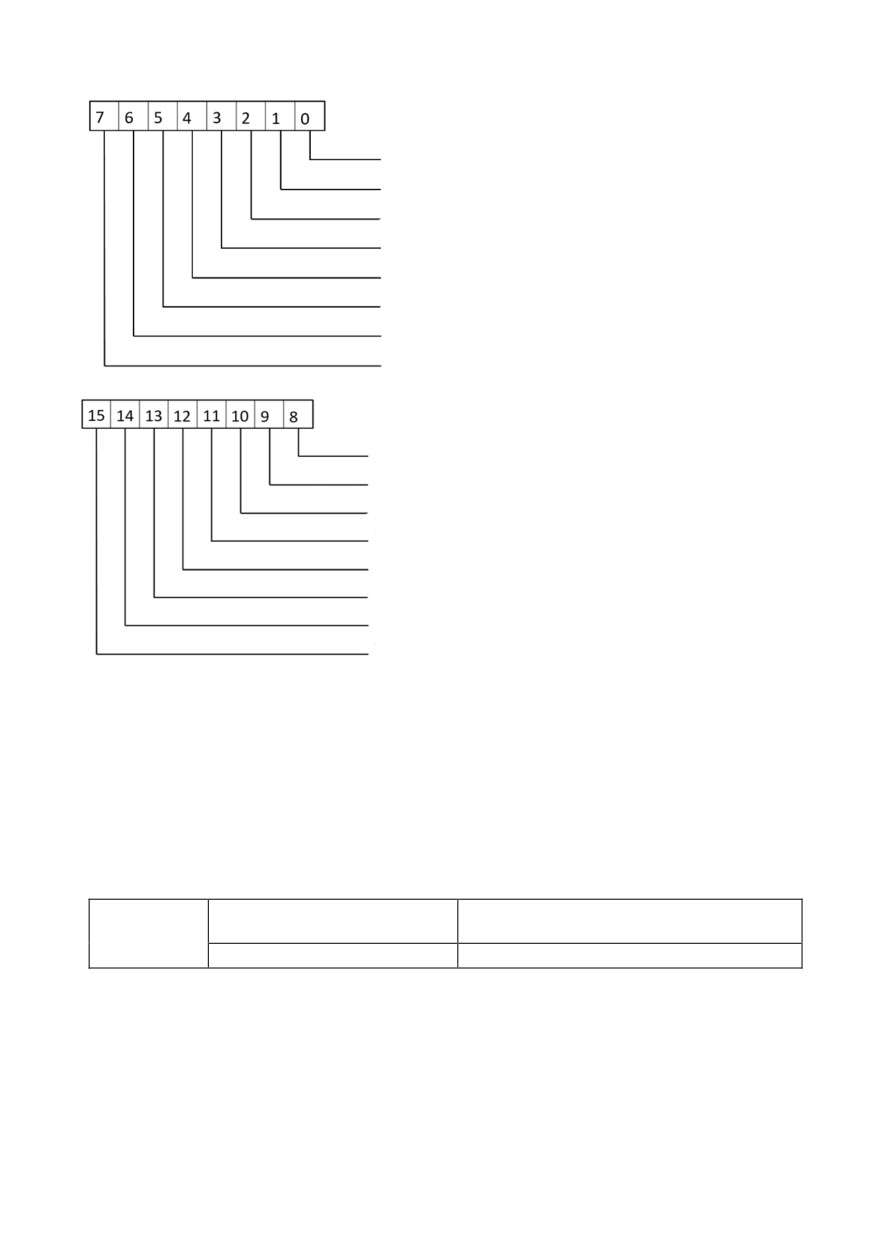

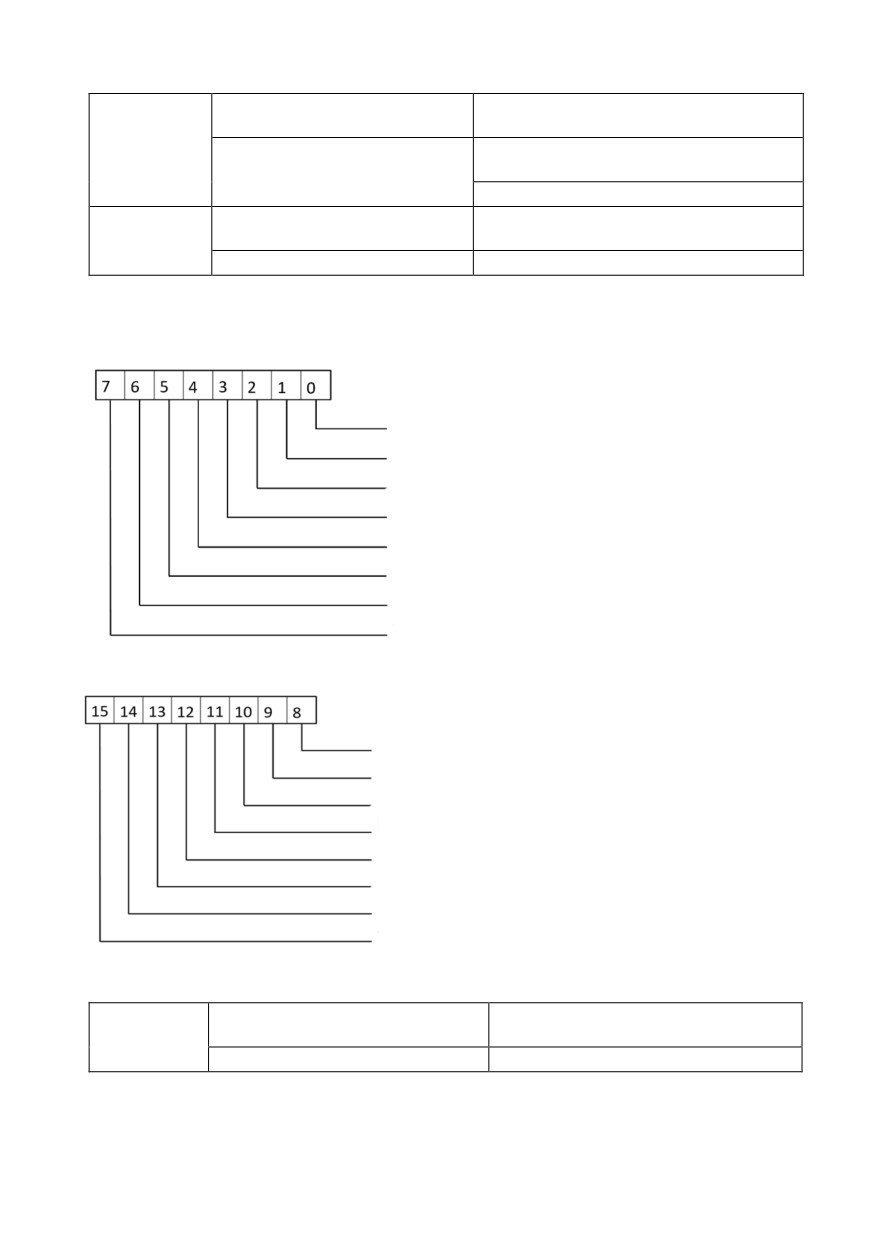

Если параметр должен отображаться во время работы, то необходимо устано-
вить соответствующие биты в 1 и установить в параметре F08.03 шестнадцате-
ричный эквивалент получившегося двоичного числа.
Рабочая частота (Гц)
Опорная частота (Гц)
Выходной ток (А)
Выходное напряжение (В)
Отображение скорости нагрузки
Выходная мощность (кВт)
Выходной момент (%)
Напряжение на ЗПТ (В)
Опорный сигнал ПИД-управления
Зн-е сигнала обратной связи ПИД-упр-я
Состояние входных клемм
Состояние выходных клемм
Напряжение на AI1 (В)
Напряжение на AI2 (В)
Напряжение на AI3 (В)
Значение счётчика
F08.02
Параметры отображения в
Заводская настройка:H.0000
режиме работы 2
Диапазон настройки
0000 ~FFFF
150
Значение длины
Состояние ПЛК
Значение высокочастотного входа (кГц)
Рабочая частота 2 (Гц)
Оставшееся время работы
Напряжение на AI1 до коррекции (В)
Напряжение на AI2 до коррекции (В)
Напряжение на AI3 до коррекции (В)
Линейная скорость
Текущее время во включенном состоянии
Текущее время работы (мин)
Частота настройки импульсов (кГц)
Значение сигнала по сетевому протоколу
Значение сигнала обратной связи энкодера
Отображение сигнала частоты А (Гц) (Гц)
Отображение сигнала частоты В (Гц)
Если в состоянии работы необходимо отобразить параметр, установите соответ-
ствующий разряд на 1 и установите в параметре F08.04 шестнадцатеричный эк-
вивалент этого двоичного числа.
Эти два параметра используются для установки значений, которые отобража-
ются, когда ПЧ в состоянии работы. Вы можете просмотреть до 32 параметров
рабочего состояния.
F08.05
Параметры дисплея при
Заводская настройка:H.0063
остановке
Диапазон настройки
000 0 ~FFFF
151

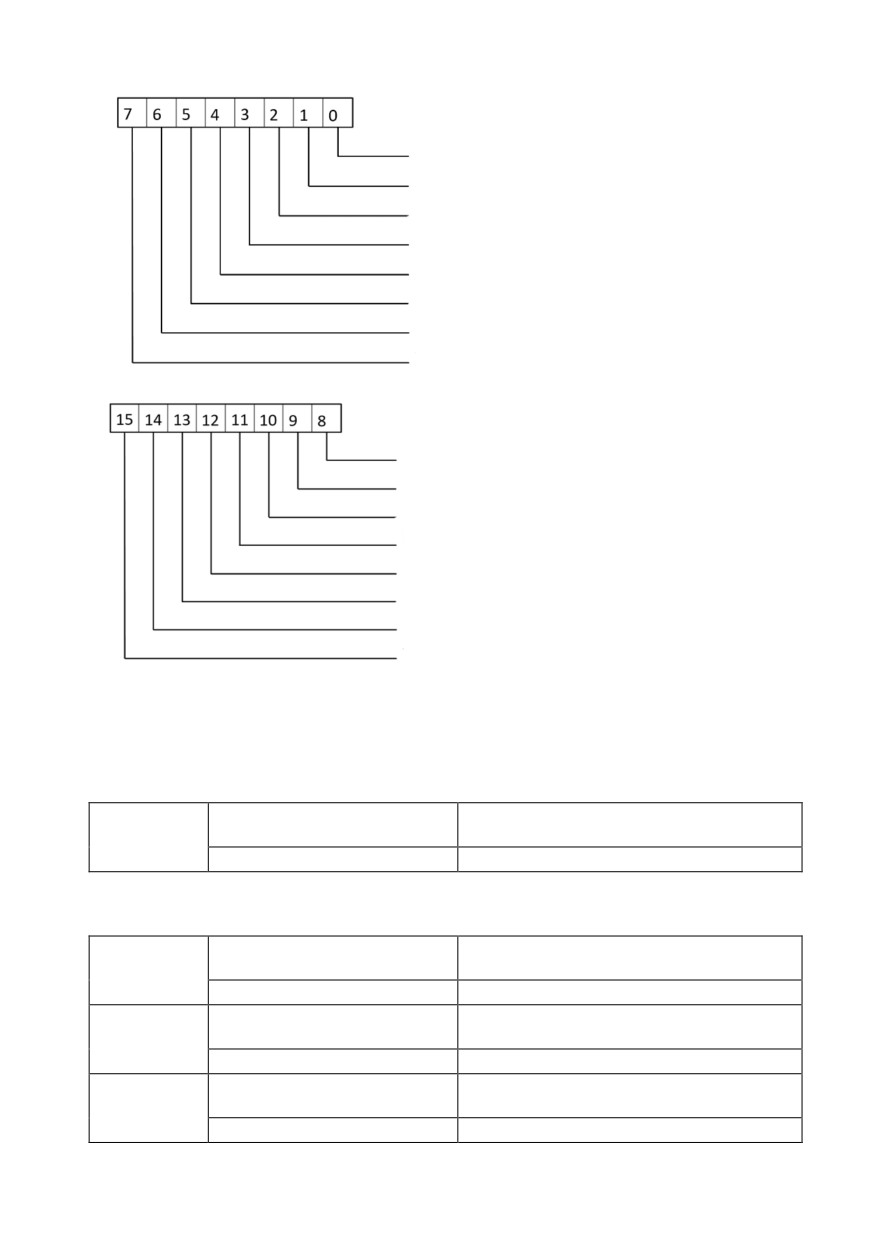

Опорная частота (Гц)
Напряжение на ЗПТ (В)
Состояние входных клемм
Состояние выходных клемм
Опорное значение ПИД-управления
Напряжение AI1 (В)
Напряжение AI2 (В)
Напряжение AI3 (В)
Значение счётчика
Значение длины
Состояние ПЛК
Линейная скорость
Настройка импульсного входа
Зарезервировано
Зарезервировано
Зарезервировано
Если в состоянии останова необходимо отобразить параметр, установите соот-
ветствующий разряд на 1 и установите в параметре F08.04 шестнадцатеричный
эквивалент этого двоичного числа.
F08.06
Коэффициент отображе-
Заводская настройка:1,0000
ния скорости
Диапазон настройки
0,00 01~6,5000
Этот параметр используется для регулировки соотношения между выходной ча-
стотой ПЧ F08.12 и отображением скорости нагрузки.
F08.07
Температура выпрями-
Заводская настройка: -
теля
Диапазон настройки
0,0 °C ~100,0 °C
F08.08
Температура силового
Заводская настройка:－
модуля ПЧ
Диапазон настройки
0,0 °C ~100,0 °C
F08.09
Версия программного
Заводская настройка: -
обеспечения
Диапазон настройки
-
152
F08.10
Общее время в состоя-
Заводская настройка:－
нии работы
Диапазон настройки
0 ч~ 65535 ч
F08.11
Серийный номер изделия
Заводская настройка :－
Диапазон настройки
-
Данные параметры используются только для мониторинга.
F08.12
Количество знаков после
Заводская настройка: 1
запятой при отображении
скорости вращения
Диапазон настройки
0: 0 знаков
1: 1 знак
2 2 знака
3: 3 знака
F08.12 используется для установки количества знаков для отображения скорости
нагрузки. Ниже приводится пример, объясняющий, как рассчитать коэффициент
для корректного отображения скорости вращения:
Предположим, что F08.06 (коэффициент отображения скорости вращения) равен
2.000, а F08.12 равен 2 (2 знака). Когда рабочая частота ПЧ составляет 40,00 Гц,
скорость нагрузки составляет 40,00 x2,000 = 80,00 (отображение с двумя знаками
после запятой).
F08.13
Общее время во включенном
Заводская настройка: -
состоянии (в состоянии ра-
боты и останова)
Диапазон настройки
0 ч~ 65535 ч
Если время достигает установленного значения в параметре F09.16, то выходная
клемма с функцией 24 переходит в состояние ВКЛ.
F08.14
Общее потребление энергии
Заводская настройка: -
Диапазон настройки
Используется для отображения суммарного энергопотребления ПЧ до текущего
момента.
Группа F09 Расширенная группа
F09.00
Время разгона 2
Заводская настройка:－
F09.01
Время замедления 2
Заводская настройка: -
F09.02
Время разгона 3
Заводская настройка:－
F09.03
Время замедления 3
Заводская настройка :－
F09.04
Время разгона 4
Заводская настройка:－
F09.05
Время замедления 4
Заводская настройка :－
Диапазон настройки
0,0 с ~ 6500,0 с
153
содержание .. 5 6 7 8 ..
