INNOVERT преобразователи частоты серии ITD. Инструкция по эксплуатации - часть 3
Заводская
Возможность
Код
Описание
Диапазон задаваемых значений
настройка
изменения
Нижнее предельное
F6.11
значение входного
0,00～F6.13
0,00 В
○
сигнала AI1
Процентное соответствие
ниж. предельному
Версия В2: 0～200,0%
F6.12
0,00%
○
значению входного
Версия В3: -200,0～200,0%
сигнала AI1
Верхнее предельное
F6.13
значение входного
F6.11～10,00 В
10,00 В
○
сигнала AI1
Процентное соответствие
верх. предельному
Версия В2: 0～200,0%
F6.14
100,00%
○
значению входного
Версия В3: -200,0～200,0%
сигнала AI1
Время фильтра входного
F6.15
0,01～50,00 с
0,05 с
○
сигнала AI1
Нижнее предельное
F6.16
значение входного
0,00～F6.18
0,00 В
○
сигнала AI2
Процентное соответствие
ниж. предельному
Версия В2: 0～200,0%
F6.17
0,00%
○
значению входного
Версия В3: -200,0～200,0%
сигнала AI2
Верхнее предельное
F6.18
значение входного
F6.16～10,00 В
10,00 В
○
сигнала AI2
Процентное соответствие
верх. предельному
F6.19
-200,0～200,0%
100,00%
○
значению входного
сигнала AI2
Время фильтра входного
F6.20
0,01～50,00 с
0,05 с
○
сигнала AI2
Нижнее предельное
F6.21*
значение входного
0,00～F6.23
0,00 кГц
○
импульсного сигнала
Процентное соответствие
ниж. предельному
F6.22*
-200,0%～200,0%
0,00%
○
значению входного
импульсного сигнала
Верхнее предельное
F6.23*
значение входного
F6.21～50,00 кГц
50,00 кГц
○
импульсного сигнала
Процентное соответствие
верх. предельному
F6.24*
-200,0%～200,0%
100,00%
○
значению входного
импульсного сигнала
Время фильтрации
0,01～50,00 с
F6.25*
0,05 с
○
импульсного сигнала
Начальный шаг клеммы
F6.26
0,00~10,00 Гц
0,01 Гц
○
UP/DOWN
Исходный уровень
0: Макс. частота.
F6.27
0
○
опорной частоты 2
1: Опорная частота 1
*-только для версии B3
Группа F7: Выходные клеммы
Заводская
Возможность
Код
Описание
Диапазон задаваемых значений
настройка
изменения
0: Функция не используется (NULL)
Определение выходной
F7.00*
1: В работе
0
○
клеммы DO
2: Частота достигла заданного значения
(FAR)
F7.01
Выходная клемма Y1
1
○
3: Частота 1 достигнута (FDT1)
4: Частота 2 достигнута (FDT2)
Выходная клемма Y2
F7.02*
5: Определение частоты при ускорении
0
○
(на доп. плате)
Глава 5 Список параметров
43
Заводская
Возможность
Код
Описание
Диапазон задаваемых значений
настройка
изменения
6: Определение частоты при замедлении
Выход релейный
7: Работа при скорости ниже стартовой
F7.03
16
○
(TA/TB/TC)
8: Нулевая скорость
9: Завершение цикла ПЛК
10*: Указание рабочего этапа (Совместная
Выход релейный
настройка в DO\Y1)
F7.04*
BRA/BRB/BRC
0
○
11: Готов к работе
(на доп. плате)
12: Время достигло заданного значения
13: Счетчик достиг заданного значения
14: Резерв
15: Крутящий момент достиг предварит.
заданного значения
16: Выходной сигнал ошибки
преобразователя
17: Выходной сигнал статуса
недостаточного напряжения
18: Предупреждение о перегрузке
преобразователя
19: Фиксированная длина достигла
заданного значения, сигнал уровня
20: ПИД в спящем режиме
21: AI1>AI2
22: AI1<F7.16
23: AI1>F7.16
24: F7.16<AI1<F7.17
25: Частота достигла нижнего предельного
значения
26: Сигнал управления вспомогательным
насосом многонасосной системы
27: Настройка коммуникационного
интерфейса
28: Время работы преобразователя
достигло заданного значения
29. ПУСК вперед
30: ПУСК назад
31: Снижение частоты при мгновенном
останове
32: Значение тока достигнуто**
33: Сигнал для работы с электро-
механическим тормозом ( F7.42~F7.49) **
Ширина целевого окна
F7.05
обнаружения достижения
0,00～10,00 Гц
2,50 Гц
○
частоты
Значение обнаружения
F7.06
0,00～320,0 Гц
5,00 Гц
○
частоты 1 (уровень FDT1)
Задержка обнаружения
F7.07
0,00～10,00 Гц
1,00 Гц
○
частоты 1 (задержка FDT1)
Значение обнаружения
F7.08
0,00～320,0 Гц
25,00 Гц
○
частоты 2 (уровень FDT1)
Задержка обнаружения
F7.09
0,00～10,00 Гц
1,00 Гц
○
частоты 2 (задержка FDT1)
Обнаружение частоты на
F7.10
0,00～320,0 Гц
50,00 Гц
○
стадии повышения
Обнаружение частоты на
F7.11
0,00～320,0 Гц
0,00 Гц
○
стадии понижения
Обнаружение эталонного
F7.12
0,0～200,0%
100,00%
○
крутящего момента
Предварительно заданное
F7.13
0～9999
0
○
значение счетчика
Предварительно заданное
F7.14
0,0～6553,0 с
0,0 с
○
значение времени
F7.15
Зарезервировано
Глава 5 Список параметров
44
Заводская
Возможность
Код
Описание
Диапазон задаваемых значений
настройка
изменения
F7.16
Порог сравнения с AI1 1
0,00～10,00 В
0,00 В
○
F7.17
Порог сравнения с AI1 2
0,00～10,00 В
0,00 В
○
Ошибка гистерезиса
F7.18
сравнения с аналоговым
0,00～3,00 В
0,20 В
○
выходом
0: функция не выполняется (NULL)
1: Рабочая частота (0~макс. частота)
2: Заданная частота (0~макс. частота)
3: Выходной ток (в 0～ 2 раза больше
Выбор выходного сигнала
номинального тока преобразователя)
F7.19
1
○
AO1
4: Выходное напряжение (0～макс.
напряжение)
5: Настройка ПИД (0～10 В)
6: Обратная связь ПИД (0～10 В)
7: Сигнал калибровки (5 В)
8: Выходной момент (в 0～ 2 раза больше
F7.20
Зарезервировано
номинального момента двигателя)
9: Выходная мощность (в 0～2 раза
F7.21*
Выбор выходного сигнала DO
больше номинальной мощности
0
○
преобразователя)
10: Напряжение шины (0~1000 В)
11: AI1 (0～10 В)
12: AI2 (0～10 В / 4～20 мА)
13: Импульсная частота
14: Настройка коммуникационного
интерфейса
0: 0～10 В/0～20 мА
F7.22
Выбор диапазона выхода AO1
0
○
1: 2～10 В/4～20 мА
F7.23
Зарезервировано
-
F7.24
Усиление AO1
1～200%
100%
○
Макс. частота импульсного
Минимальная частота импульсного
F7.26
50,00 кГц
○
выходного сигнала DO
выходного сигнала DO～50,00 кГц
Мин. частота импульсного
0,00～DO Максимальная частота
F7.27
0,00 кГц
○
выходного сигнала DO
импульсного выходного сигнала
Время задержки запуска
F7.28
0～9999 с
0
○
вспомогательного насоса
Время задержки остановки
F7.29
0～9999 с
0
○
вспомогательного насоса
F7.30
Макс. частота выхода DO
0: 50,00 кГц
1: 500,0 Гц
0
î
Выбор сигнала FDT/RUN в
0: Сигнал в толчковом режиме не включен
F7.31
0
î
толчковом режиме
1: Сигнал в толчковом режиме включен
Настройка достижения
F7.32
рабочим временем задан.
0~65530 Мин
0
○
значения
Выбор остановки достижения
0: Нет остановки
F7.33
рабочим временем задан.
0
○
1: Остановка
значения
AO1 4мА/2В
F7.34
Контрольная точка диапазона
0.0~100.0%
20.0%
○
регулирвоания
AO2 4мА/2В
F7.35
Контрольная точка диапазона
0.0~100.0%
20.0%
○
регулирвоания
0: Положительная логика
1: Отрицательная логика
Положительная логика: Когда сигнал
действует, реле замыкается;
Положительная/отрицательная
когда сигнал недействителен, реле
F7.36
0000
○
логика дискретных выходов
размыкается.
Отрицательная логика:
Противоположность
Положительная логика
Единицы разряда: Y1 логика
Глава 5 Список параметров
45
Заводская
Возможность
Код
Описание
Диапазон задаваемых значений
настройка
изменения
Цифра десятки: Y2 логика
Разряд сотен: Логика реле-1
Разряд тысяч: Логика реле-2
Частота отпускания
F7.42**
0.00~50.00 Гц
2.00 Гц
o
механического тормоза
Обнаружение тока
F7.43**
растормаживания
0.0~100.0%
20.0 %
o
механического тормоза
Время определения тока
F7.44**
растормаживания
0.00~5.00 с
0.0 с
o
механического тормоза
Время действия отпускания
F7.45**
0.00~10.00 с
1.00 с
o
механического тормоза
Ограничение тока
F7.46**
растормаживания
0.00~200.0%
120.0 %
o
механического тормоза
Частота включения
F7.47**
0.00~10.00 Гц
2.00 Гц
o
механического тормоза
Время ожидания
F7.48**
0.00~10.00 с
0.00 с
o
механического включения
Время действия
F7.49**
0.00~10.00 с
1.00 с
o
механического включения
*-только для версии B3
** - кроме версии B3-EE05_0301, B3-EE24_0301
Группа F8: Параметры ПИД-регулятора
Заводская
Возможность
Код
Описание
Диапазон задаваемых значений
настройка
изменения
0: Цифровая установка ПИД-регулятора
（F8.02）
Выбор источника установки
1: AI1
F8.00
величины для ПИД-
0
○
2: AI2
регулятора
3: Импульсный вход
4: Коммуникационный интерфейс
0: AI1
1: AI2
2: Импульсный вход
Выбор источника обратной
3: Коммуникационный интерфейс
F8.01
1
○
связи для ПИД-регулятора
4: AI1-AI2
5: AI1+AI2
6: MAX(AI1, AI2)
7: MIN(AI1, AI2)
Цифровая настройка
F8.02
аналогового ПИД-
0,0～999,9
50
○
регулятора
Диапазон измерений
F8.03
замкнутой петли
1,0～999,9
100
○
аналогового сигнала
Рабочий режим ПИД-
0: Отрицательный
F8.04
0
○
регулятора
1: Положительный
Коэффициент
пропорционального
F8.05
0,1～9,9
1
○
усиления ПИД-регулятора 1
(KP1)
Время интегрирования
F8.06
0,00～100,0 с
10,00 с
○
ПИД-регулятора 1
Время дифференцирования
F8.07
0,00～1,00 с
0,00 с
○
ПИД-регулятора 1
Коэффициент
F8.08
пропорционального
0,1～9,9
1
○
усиления ПИД-регулятора 2
Глава 5 Список параметров
46
Заводская
Возможность
Код
Описание
Диапазон задаваемых значений
настройка
изменения
(KP1)
Время интегрирования
F8.09
0,00～100,0 с
10,00 с
○
ПИД-регулятора 2
Время дифференцирования
F8.10
0,00～1,00 с
0,00 с
○
ПИД-регулятора 2
0: Нет переключения, использование первой
Переключение параметров
группы параметров
F8.11
0
○
ПИД-регулятора
1: переключение клемм
2: переключение отклонением
Переключение параметров
F8.12
ПИД-регулятора.
0,0～999,9
20
○
Отклонение 1
Переключение параметров
F8.13
ПИД-регулятора.
0,0～999,9
80
○
Отклонение 2
Постоянная времени
F8.14
0,00～100,0 с
0,00 с
○
задержки ПИД-регулятора
Предельное значение
F8.15
0,0～999,9
0,2
○
отклонения
Положительное предельное
F8.16
значение выходного
0,00～320,0 Гц
50,00 Гц
○
сигнала ПИД-регулятора
Отрицательное предельное
F8.17
значение выходного
0,00～320,0 Гц
0,00 Гц
○
сигнала ПИД-регулятора
Предварительно заданная
F8.18
0,00～320,0 Гц
0,00 Гц
î
частота ПИД-регулятора
Время выдержки
F8.19
предварительно заданной
0,0～3600 с
0,0 с
î
частоты ПИД-регулятора
Активация спящего режима
0: Неактивен
F8.20
0
î
1: Активен
Задержка включения
F8.21
0～2000 с
120 с
○
спящего режима
Пороговое значение режима
F8.22
0,00～320,0 Гц
20,00 Гц
○
сна
Пороговое значение
0,0~100,0% (по отношению к предварительно
F8.23
80,00%
○
пробуждения
заданному значению)
Величина обнаружения
0,0~100,0% (по отношению к диапазону
F8.24
потери обратной связи
измерения обратной связи. 0,0% -
0,0%
○
ПИД-регулятора
определение не выполняется)
Время обнаружения потери
F8.25
обратной связи ПИД-
0,0~50,0 с
2,0 с
○
регулятора
Мин. частота определения
F8.26
обратной связи ПИД-
0,00~50,00 Гц
10,00 Гц
○
регулятора
0: Нет реакции
1: Индикация ошибки и останов
Действия при обрыве
2: Индикация ошибки и работа на частоте,
F8.27
0
○
датчика обратной связи
которая была в момент обрыва
3: Индикация ошибки и работа на
предустановленной частоте (F8.28)
Предустановленная частота
F8.28
для работы при обрыве
0.00~320.0 Гц
50Hz
○
датчика обратной связи
*-только для версии B3
Группа F9: Группа ПЛК и многоступенчатого регулирования частоты вращения
Заводская
Возможность
Код
Описание
Диапазон задаваемых значений
настройка
изменения
F9.00
Предустановленная частота 1
0,00～Макс. частота
5,00 Гц
○
F9.01
Предустановленная частота 2
0,00～Макс. частота
10,00 Гц
○
F9.02
Предустановленная частота 3
0,00～Макс. частота
15,00 Гц
○
Глава 5 Список параметров
47
Заводская
Возможность
Код
Описание
Диапазон задаваемых значений
настройка
изменения
F9.03
Предустановленная частота 4
0,00～Макс. частота
20,00 Гц
○
F9.04
Предустановленная частота 5
0,00～Макс. частота
30,00 Гц
○
F9.05
Предустановленная частота 6
0,00～Макс. частота
40,00 Гц
○
F9.06
Предустановленная частота 7
0,00～Макс. частота
50,00 Гц
○
0: Остановка после одного цикла
1: Удержание частоты после выполнения
F9.07
Режим работы ПЛК
2
î
одного цикла
2: Непрерывное выполнение циклов
Режим повторного запуска
0: Повторный запуск с первого этапа
F9.08
ПЛК после отключения
0
î
1: Продолжение с прерванного этапа
питания
Выбор сохранения статуса
0: Не сохранять
F9.09
ПЛК после отключения
0
î
1: Сохранять
питания
Ед. изм. времени работы ПЛК
0: Секунды
F9.10
при многоступенчатом
0
î
1: Минуты
регулировании
Время работы этапа 1 ПЛК
F9.11
0,1～3600
20
○
(T1)
Время работы этапа 2 ПЛК
F9.12
0,0～3600
20
○
(T2)
Время работы этапа 3 ПЛК
F9.13
0,0～3600
20
○
(T3)
Время работы этапа 4 ПЛК
F9.14
0,0～3600
20
○
(T4)
Время работы этапа 5 ПЛК
F9.15
0,0～3600
20
○
(T5)
Время работы этапа 6 ПЛК
F9.16
0,0～3600
20
○
(T6)
Время работы этапа 7 ПЛК
F9.17
0,1～3600
20
○
(T7)
1 F/r ～ 4 F/r
F9.18
Направление вращения в T1
1F
○
(F-Вперед / r-Назад)
F9.19
Направление вращения в T2
1 F/r ～ 4 F/r
1F
○
F9.20
Направление вращения в T3
1 F/r ～ 4 F/r
1F
○
F9.21
Направление вращения в T4
1 F/r ～ 4 F/r
1F
○
F9.22
Направление вращения в T5
1 F/r ～ 4 F/r
1F
○
F9.23
Направление вращения в T6
1 F/r ～ 4 F/r
1F
○
F9.24
Направление вращения в T7
1 F/r ～ 4 F/r
1F
○
F9.25
Текущий этап работы
1～7
0
**
F9.26
Время текущего этапа работы
0,0～3600
0
**
F9.27
Предустановленная частота 8
0,00～Макс. частота
50,00 Гц
○
F9.28
Предустановленная частота 9
0,00～Макс. частота
50,00 Гц
○
F9.29
Предустановленная частота 10
0,00～Макс. частота
50,00 Гц
○
F9.30
Предустановленная частота 11
0,00～Макс. частота
50,00 Гц
○
F9.31
Предустановленная частота 12
0,00～Макс. частота
50,00 Гц
○
F9.32
Предустановленная частота 13
0,00～Макс. частота
50,00 Гц
○
F9.33
Предустановленная частота 14
0,00～Макс. частота
50,00 Гц
○
F9.34
Предустановленная частота 15
0,00～Макс. частота
50,00 Гц
○
Глава 5 Список параметров
48
Заводская
Возможность
Код
Описание
Диапазон задаваемых значений
настройка
изменения
Выбор источника
многоступенчатого
0:Цифровая настройка при
F9.35
0
○
регулирования частоты
многоступенчатом регулировании
вращения ПЛК 1
1: AI1
Выбор источника
2: AI2
многоступенчатого
3: Потенциометр с клавиатурой
F9.36
0
○
регулирования частоты
4: Импульсный вход
вращения ПЛК 7
Группа FA: Группа колебаний частоты
Заводская
Возможность
Код
Описание
Диапазон задаваемых значений
настройка
изменения
FA.00
Амплитуда колебаний частоты
0,0~50,0%
0,00%
○
FA.01
Колебание частоты
0,0~50,0%(от FA.00)
0,00%
○
FA.02
Время колебания частоты
5～50 мс
5 мс
○
Время нарастания колебаний
FA.03
0,1～999,9 с
5,0 с
○
частоты
Время убывания колебаний
FA.04
0,1～999,9 с
5,0 с
○
частоты
0: По отношению к центральной частоте
FA.05
Режим амплитуды
0
○
1: По отношению к максимальной частоте
Группа Fb: Группа фиксированной длины
Заводская
Возможность
Код
Описание
Диапазон задаваемых значений
настройка
изменения
Предварительно заданная
Fb.00*
0～65530
0
○
длина
Fb.01*
Фактическая длина
0～65530
0
**
Fb.02*
Кол-во импульсов на ед. изм.
0,1～6553,0
100
○
*-только для версии B3
Группа FC: Группа параметров защиты и отказов
Заводская
Возможность
Код
Описание
Диапазон задаваемых значений
настройка
изменения
0: Неактивно
1: Двигатель (с компенсацией низкой
Режим защиты двигателя от
FC.00
частоты вращения)
1
î
перегрузки
2: Двигатель с переменной частотой (без
компенсации низкой частоты вращения)
Значение электротермической
FC.01
20～110%
100%
○
защиты
Порог обнаружения
FC.02
предварительно заданного
30,0～200,0%
160%
î
значения перегрузки
Время удержания порога
FC.03
обнаружения предварительно
0,0～80,0 с
60,0с
î
заданного значения перегрузки
0: Неактивно
1: Ускорение/Торможение активно, на
Предельное значение
постоянной скорости неактивно
FC.04
2
○
амплитуды по току
2: Активно все время
3: Ускорение/Торможение неактивно, на
постоянной скорости активно
Уровень предельного значения
FC.05
80,0～200,0%
160,0%
○
амплитуды по току
0: Неактивно (Рекомендуется при
Защита от остановки из-за
установке тормозного резистора)
FC.06
1
î
перегрузки по напряжению
1: Ускорение/Торможение активно
2: Активно все время
Глава 5 Список параметров
49
Заводская
Возможность
Код
Описание
Диапазон задаваемых значений
настройка
изменения
380 В: 140%
Точка защиты от остановки из-
FC.07
110,0～150,0% (Напряжение шины)
î
за перегрузки по напряжению
220 В: 120%
Обнаружение обрыва входной
FC.08
1～100% (100% соответствует 800 В)
20%
î
фазы
Время задержки обнаружения
FC.09
2～255 с
10 с
î
обрыва входной фазы
B2: Уровень обнаружения
для B3
обрыва фаз
для B2
В2: 0%
FC.10
0: Неактивно
○
B3: Обнаружение обрыва
0～100%
В3: 1
1: Активно
выходной фазы
В2: Время определения обрыва
выходной фазы
для B2
0: Неактивно
В2: 0,2 с
FC.11
B3: Запрет работы входных
○
0,0～2,0 с
1: Активно
В3: 1
лемм управления при обрыве
выходной фазы
0～10, “0” означает, что автоматич. сброс
Кол-во раз автоматического
FC.12
неактивен. Только 3 ошибки имеют
0
î
сброса ошибки
функцию автоматического сброса
Интервал между
FC.13
автоматическими сбросами
0,1～20,0 с/раз
5,0 с
î
ошибки
0: Нет действия
1: Автоматический сброс при
Действия при ошибке
восстановлении питания
FC.14
0
○
недостаточного напряжения
2: Автозапуск при восстановлении
питания (Временной интервал
автозапуска - F1.16)
Предельное значение быстрого
50,0%~100,0% (100% означает, что
Зависит от
FC.15
○
тока
функция неактивна)
модели
Время предельного значения
FC.16
0,01~1,00 с
0,10с
○
быстрого тока
Частота подавления
FC.17
0,00~10,00 Гц
0,00Гц
○
чрезмерного напряжения
FC.18
Зарезервировано
-
-
-
0: показать ошибку и продолжить
Действия при ошибке
FC.19
работать
0
○
перенапряжения
1: показать ошибку и остановиться
Выбор индикации
0: Не показывать
FC20*
0
○
пониженного напряжения
1: Показывать
*-только для версии B3
Группа Fd: Параметры коммуникационного интерфейса
Заводская
Возможность
Код
Описание
Диапазон задаваемых значений
настройка
изменения
Коммуникационный
0: RS485 неактивен
Fd.00
0
○
интерфейс
1: RS485 активен
Fd.01
Локальный адрес
1～247
1
○
0: 1200 бод
1: 2400 бод
2: 4800 бод
Fd.02
Скорость передачи в бодах
3
○
3: 9600 бод
4: 19200 бод
5: 38400 бод
0: Контроль четности (Even)
Fd.03
Бит контроля четности
1: Контроль нечетности (Odd)
0
○
2: Нет контроля (Non)
Глава 5 Список параметров
50
Заводская
Возможность
Код
Описание
Диапазон задаваемых значений
настройка
изменения
Диапазон: 0,0～100,0с
Время задержки установки
Fd.04
0: Время задержки не обнаружено
0,0с
○
связи
Другое: Время задержки обнаружено
Fd.05
Задержка реакции
0～500 мс
5мс
○
Коэффициент настройки
Fd.06
0,0~200,0%
100,00%
○
частоты передачи данных
0: Временной интервал получения пакетов
Режим обнаружения
между двумя процессами.
Fd.07*
0
○
прерывания передачи данных
1: Временной интервал между процессами
записи данных 0005H Add.
*-только для версии B3
Группа FE: Группа параметров интерфейса оператора и отображения
Заводская
Возможность
Код
Описание
Диапазон задаваемых значений
настройка
изменения
0: Обычное отображение меню в 3-х уровнях
FE.00
Отображение параметров
1: Отображение только модифицированных
0
○
параметров
FE.01
Резерв
Резерв
0: Активна только при управлении с панели
оператора
1: Функция остановки активна при управлении
от клеммной колодки/через
коммуникационный интерфейс
Выбор функции клавиши
FE.02
2: Функция сброса ошибки активна при
2
○
СТОП
управлении от клеммной колодки/через
коммуникационный интерфейс
3: Функция остановки и сброса ошибки
активна при управлении от клеммной
колодки/через коммуникационный интерфейс
0: Нет отображения
1: Отображение при остановке
Выходная частота (Гц)
FE.03
2: Отображение в процессе работы
2
○
(до компенсации)
3: Отображение при остановке и в процессе
работы
0: Нет отображения
1: Отображение при остановке
Выходная частота (Гц)
FE.04
2: Отображение в процессе работы
0
○
(после компенсации)
3: Отображение при останове и в процессе
работы
0: Нет отображения
1: Отображение при остановке
Заданная частота
FE.05
2: Отображение в процессе работы
1
○
(«Гц» мигает)
3: Отображение при остановке и в процессе
работы
0: Нет отображения
1: Отображение при остановке
FE.06
Выходной ток (A)
2: Отображение в процессе работы
2
○
3: Отображение при остановке и в процессе
работы
0: Нет отображения
1: Отображение при остановке
Напряжение в звене
FE.07
2: Отображение в процессе работы
3
○
постоянного тока (В)
3: Отображение при остановке и в процессе
работы
Глава 5 Список параметров
51
Заводская
Возможность
Код
Описание
Диапазон задаваемых значений
настройка
изменения
0: Нет отображения
1: Отображение при остановке
FE.08
Выходное напряжение (В)
2: Отображение в процессе работы
0
○
3: Отображение при остановке и в процессе
работы
0: Нет отображения
1: Отображение при остановке
Выходной крутящий
FE.09
2: Отображение в процессе работы
0
○
момент (%)
3: Отображение при остановке и в процессе
работы
0: Нет отображения
1: Отображение при остановке
Опорный крутящий
FE.10
2: Отображение в процессе работы
0
○
момент («%» мигает)
3: Отображение при остановке и в процессе
работы
0: Нет отображения
1: Отображение при остановке
Скорость вращения
FE.11
2: Отображение в процессе работы
0
○
(об/мин)
3: Отображение при остановке и в процессе
работы
0: Нет отображения
1: Отображение при остановке
Заданная скорость
FE.12
2: Отображение в процессе работы
0
○
(«об/мин» мигает)
3: Отображение при остановке и в процессе
работы
0: Нет отображения
1: Отображение при остановке
FE.13
Выходная мощность (кВт)
2: Отображение в процессе работы
0
○
3: Отображение при остановке и в процессе
работы
0: Нет отображения
1: Отображение при останове
Значение аналогового
FE.14
2: Отображение в процессе работы
0
○
входа (AI1) (В)
3: Отображение при остановке и в процессе
работы
0: Нет отображения
1: Отображение при остановке
Значение аналогового
FE.15
2: Отображение в процессе работы
0
○
входа (AI2) (В)
3: Отображение при остановке и в процессе
работы
0: Нет отображения
1: Отображение при остановке
Значение обратной связи
FE.16
2: Отображение в процессе работы
0
○
ПИД-регулятора
3: Отображение при остановке и в процессе
работы
0: Нет отображения
1: Отображение при остановке
Заданное значение
FE.17
2: Отображение в процессе работы
0
○
ПИД-регулятора
3: Отображение при остановке и в процессе
работы
0: Нет отображения
1: Отображение при остановке
Статус клеммной колодки
FE.18
2: Отображение в процессе работы
0
○
(без ед. изм.)
3: Отображение при остановке и в процессе
работы
0: Нет отображения
1: Отображение при останове
FE.19*
Фактическая длина
2: Отображение в процессе работы
0
○
3: Отображение при остановке и в процессе
работы
Глава 5 Список параметров
52
Заводская
Возможность
Код
Описание
Диапазон задаваемых значений
настройка
изменения
0: Нет отображения
1: Отображение при остановке
FE.20*
Заданная длина
2: Отображение в процессе работы
0
○
3: Отображение при остановке и в процессе
работы
0: Нет отображения
1: Отображение при остановке
FE.21*
Линейная скорость (м/с)
2: Отображение в процессе работы
0
○
3: Отображение при остановке и в процессе
работы
0: Нет отображения
1: Отображение при остановке
Внешнее значение
FE.22
2: Отображение в процессе работы
0
○
счетчика (без ед. изм.)
3: Отображение при остановке и в процессе
работы
*-только для версии B3
Группа FF: Запись архивных данных во время работы
Заводская
Возможность
Код
Описание
Диапазон задаваемых значений
настройка
изменения
0: Нет ошибки (NULL)
1: Недостаточное напряжение шины Uu1
2: OC1 Перегрузка по току во время ускорения
3: OC2 Перегрузка по току во время замедления
4: OC3 Перегрузка по току при постоянной
скорости
5: Ou1 Перенапряжение во время ускорения
6: Ou2 Перенапряжение во время замедления
7: Ou3 Перенапряжение при постоянной
скорости
8: GF Ошибка заземления
9: SC Короткое замыкание нагрузки
10: OH1 Перегрев радиатора
11: OL1 Перегрузка двигателя
12: OL2 Перегрузка преобразователя
13: EF0 Ошибка передачи данных
FF.00
Тип последней ошибки
14: EF1 Ошибка внешней клеммы
NULL
**
15: SP1 Обрыв или дисбаланс фазы на входе
16: SPO Обрыв или дисбаланс фазы на выходе
17: EEP Ошибка EEPROM
18: CCF Ошибка установки связи между
преобразователем и панелью управления
19: bCE Ошибка тормозного устройства
20: PCE Ошибка копирования параметров
21: IDE Ошибка обнаружения датчика холла
22: ECE Ошибка PG
23: LC Ошибка предельного значения быстрого
тока
24: EF2 Ошибка закрытия клеммы
25: Обратная связь ПИД-регулятора в
автономном состоянии
28: baE Ошибка определения тока
механического тормоза
Выходная частота при
FF.01
последней
0～Верхняя граница частоты
0,00 Гц
**
неисправности
Опорная частота при
FF.02
последней
0～Верхняя граница частоты
0,00 Гц
**
неисправности
Выходной ток при
FF.03
последней
0～2** номинальный ток преобразователя
0,0 A
**
неисправности
Напряжения звена
постоянного тока при
FF.04
последней
0～1000 В
0 В
**
неисправности
Глава 5 Список параметров
53
Заводская
Возможность
Код
Описание
Диапазон задаваемых значений
настройка
изменения
0: StP Стоп 1: Acc Ускорение
Рабочий статус при
FF.05
последней
2: dEc Замедление
0
**
неисправности
3: con Постоянная скорость
История неисправности 1
FF.06
то же, что и FF.00
нет
**
(Последней)
FF.07
История неисправности 2
то же, что и FF.00
нет
**
Общее значение времени
FF.08
0～65530 ч
0 ч
**
при подаче питания
Общее значение
FF.09
0～65530 ч
0 ч
**
времени работы
FF.10*
Резерв
Резерв
Резерв
-
Номер версии
программного
FF.11
1,00~10,00
1
-
обеспечения на панели
управления
Номер нестандартной
FF.12
версии программного
0~255
0
-
обеспечения
FF.13
Температура IGBT модуля
-
FF.14*
Ток возбуждения магнита
**
FF.15*
Ток определяющий крутящий момент
**
*-только для версии B3
Группа FP Группа параметров защиты
Заводская
Возможность
Код
Описание
Диапазон задаваемых значений
настройка
изменения
0: Нет пароля
FP.00
Пользовательский пароль
0
○
Другое: Защита паролем
0: Все параметры подлежат модификации
1: Только FP.01 и FP.03 подлежат
FP.01
Защита записи параметров
0
○
модификации
2: Все параметры не подлежат чтению
0: Инициализация не выполняется
1: Очистить историю неисправностей. Если
Инициализация
FP.02
для FP.02 задано 1, запись неисправности
0
î
параметров
FF.00~FF.07 будет стерта.
2: Восстановление до значений по умолчанию
0: Копирование не выполняется
1: Выгрузка параметров
FP.03
Копирование параметров
2: Загрузка параметров (кроме параметров
0
î
двигателя)
3: Загрузка параметров (всех параметров)
0: Запрещена
FP.04
Загрузка параметров
0
î
1: Разрешена
FP.05
Зарезервировано
-
FP.06
Зарезервировано
-
Резервное копирование
FP.07*
0: Неактивно
1: Активно
0
î
параметров пользователя
Восстановление
FP.08*
0: Неактивно
1: Активно
0
î
параметров пользователя
*-только для версии B3
Глава 5 Список параметров
54
Глава 6 Описание параметров
Примечание:
Значение в «【】» означает заводское значение параметра.
6.1 Группа основных функций 0
F0.00 Модель
Диапазон: 【Зависит от модели】
Данный параметр предназначен только для того, чтобы пользователь мог просмотреть, с какой
моделью преобразователя он имеет дело, и не может быть изменен.
F0.01 Режим управления
Диапазон: 0～2 【0】
0: Бессенсорное векторное управление-1
Данный режим предлагает высококачественное векторное управление, но является нечувствительным к
параметрам двигателя. Подходит для многих сфер применения.
1: Бессенсорное векторное управление -2
Режим бессенсорного векторного управления с учетом параметров подключаемого двигателя.
Предназначен для работы с асинхронными двигателями без применения датчика обратной связи
(энкодера).
Подходит для высокопроизводительных сфер применения и характеризуется высокой точностью
поддержания скорости и момента, при этом исключает необходимость работы с энкодером.
2: Векторное управление с обратной связью по скорости (с энкодером)
Режим векторного управления с замкнутым контуром с датчиком обратной связи (с энкодером).
Применяется, когда требуется высокоточное управление скоростью или моментом, например, в
механизмах протяжки, грузоподъёмном оборудовании, в механизмах с тяжёлым пуском (экструдеры,
куттеры, дробилки и т.д.). Один ПЧ может управлять только одним двигателем. Для подключения
энкодера используется дополнительная плата расширения (опция), которая поставляется в составе
ПЧ, доступна для моделей варианта В3 (подробнее см. приложение - C, D).
3: Управление по вольт-частотной характеристике
Подходит для обычных сфер применения, где требуется невысокая нагрузка, такая как нагрузка для
вентилятора и насоса. Также может использоваться в сферах, где один преобразователь частоты
приводит в действие несколько двигателей.
F0.02
Источник управления выполняемыми
Диапазон: 0～2 【0】
командами
0: Управление с панели оператора (индикатор УПРАВ не горит)
Выполнение команд контролируется клавишами ПУСК и СТОП на пульте управления оператора.
1: Управление с клеммной колодки (индикатор УПРАВ горит)
Выполнение команд контролируется многофункциональными входными клеммами, такими как
FWD, REV, JOGF, JOGR и т.д.
2: Управление через последовательный коммуникационный интерфейс (индикатор УПРАВ мигает)
Запуск и остановка контролируются по последовательному порту. Карта Modbus встроена.
Глава 6 Описание параметров
55
F0.03 Способ установки заданной частоты 1
Диапазон: 0～8 【0】
F0.04 Способ установки заданной частоты 2
Диапазон: 1～8 【1】
0: Цифровое задание
Заданное значение - это значение параметра F0.06 «Частота, предварительно заданная клеммами
UP/DOWN». Значения заданной частоты можно изменить с помощью клавиш ▲ и ▼ на клавиатуре
или многофункциональных клемм UP/DOWN (выбор посредством параметра F0.08). Опции записи
модификации в случае отключения питания определяются параметром F0.09. Если настройка не
сохранится в случае отключения питания, Заданное значение частоты будет сброшено до значения
по умолчанию параметра F0.06 «Частота, предварительно заданная клеммами UP/DOWN» после
включения питания.
1: Аналоговое значение (клемма AI1), аналоговое значение (клемма AI3 на доп. плате расширения)
2: Аналоговое значение (клемма AI2)
Это означает, что частота определяется напряжением на аналоговом входе. Вход AI1 диапазон
входных напряжений 0~10 В. Вход AI2 работает по напряжению 0 В~10 В, либо по току 4~20 мА.
Выбор можно сделать помощью двухпозиционного выключателя SW1 на панели управления.
3: Установка частоты импульсами (только для версии В3)
Заданная частота устанавливается через импульсный вход. Характеристики стандартного
импульсного сигнала: диапазон напряжения 9~30 В и диапазон частоты импульсов 0 кГц ~50 кГц.
4: Порт RS485
Это означает, что источник задания частоты - последовательный коммуникационный интерфейс.
Задание частоты осуществляется по протоколу ModBus RTU
5: Предустановленные скорости
Если выбран данный режим, отношения между стандартным сигналом и стандартной частотой
определяются параметрами групп настроек F6 «Группа входных клемм» и F9 «ПЛК и
многоступенчатое регулирование скорости».
6: Контроллер с программируемой логикой (ПЛК)
В этом режиме ПЛК, частота определяется параметрами группы F9 «ПЛК и многоступенчатое
регулирование скорости».
7: ПИД-регулятор
Если для установки заданной частоты выбран ПИД-регулятор, задаются параметры группы F8
«Параметры ПИД-регулирования». Текущая частота преобразователя - это значение после ПИД
регулятора.
8: встроенный в панели управления потенциометр.
Примечание：
z
При установке частоты 1, опция предустановленной скорости имеет приоритет перед всеми другими
опциями установки частоты. Если клеммой выбрано предустановленные скорости и оно активно, то
частота 1 определяется предустановленной скоростью, и не важно, какое значение задано для
параметра F0.03.
z
Если выбрано F0.05=2 (сумма заданных частот 1 и 2) , цифровая настройка заданных частот 1 и 2
клеммами UP/DOWN будут наложены друг на друга. А предварительно заданное значение F0.06
Up/Down недействительно.
z
Импульсы для задания частоты можно подавать только на многофункциональные входные клеммы
X4 или X5 (только для версии В3).
F0.05 Выбор задания частоты
Диапазон: 0～6 【0】
Глава 6 Описание параметров
56
Данный параметр используется для выбора канала заданной частоты. Заданная частота определяется
комбинацией настроек частоты 1 и частоты 2.
0: Заданная частота 1
Заданная частота определяется выбранным каналом опорной частоты 1.
1: Заданная частота 2
Заданная частота определяется выбранным каналом опорной частоты 2
2: Заданная частота 1 + Заданная частота 2
5: MIN (Заданная частота 1, Заданная частота 2)
6: MAX (Заданная частота 1, Заданная частота 2)
Заданная частота определяется настройкой частоты 1 и настройкой частоты 2 после
соответствующих арифметических действий.
3: Переключение источника заданной частоты между частотой 1 и частотой 2
Значение заданной частоты можно переключать между частотой 1 и частотой 2 с помощью
многофункциональных входных клемм. Если активна клемма с настройкой «Переключение
источника частоты», частота определяется опцией « частота 2». Если клемма с настройкой
«Переключение источника частоты» неактивна или клемма не имеет настройки «Переключение
источника частоты», заданная частота определяется значением «частота 1».
4: Переключение источника заданной частоты между (частота 1+ частота 2) и частота 1
Если клемма с настройкой «Переключение источника частоты» неактивна, опорная частота
определяется опцией «частота 1+ частота 2». Если клемма с настройкой «Переключение источника
частоты» активна, стандартная частота определяется опцией «частота 1»
F0.06 Частота, предварительно заданная
Диапазонe:
0,00～Макс. частота
клеммами UP/DOWN
【50,00 Гц】
Если для источника частоты выбраны «Цифровое значение» или «Клеммы UP/DN», данный
функциональный код - это начальное значение цифровой установки частоты преобразователя.
F0.07 Дискретность изменения частоты от
Диапазон:
0,01～50,00 Гц/с
клемм UP/DOWN
【1,00 Гц/с】
Дискретность изменения частоты от клемм UP/DOWN - это шаг изменения частоты при нажатии
кнопок «▼», «▲» или клемм, запрограммированных на команды UP/DOWN.
Диапазон: 0～2【1】
F0.08 Выбор между клеммами и кнопками
панели оператора для установки частоты
▲/▼
Данный параметр используется для выбора способа установки частоты при цифровом задании
значения частоты.
0: Активен и для кнопок панели управления, и для клемм UP/DOWN
1: Активен только для кнопок ▲/▼на панели управления
2: Активен только для клемм UP/DOWN
F0.09 Выбор сохранения данных настройки
Диапазон: 0～2【0】
▲/▼
0: Заданные данные сохраняются при отключении питания
Данная опция означает, что значение частоты после восстановления питания - это значение частоты
после настройки ▲/▼, заданное перед сбоем питания.
1: Заданные данные не сохраняются при отключении питания
Глава 6 Описание параметров
57
Данная опция означает, что значение частоты после восстановления питания - это значение частоты
настройки ▲/▼, предварительно заданное для параметра F0.06. Все модификации настройки ▲/▼,
выполненные до отключения питания, сбрасываются.
2: После остановки значение заданной частоты обнуляются
Значение настройки ▲/▼, заданное во время работы преобразователя, обнулится после его
остановки. После повторного запуска значение частоты будет равно значению частоты настройки
▲/▼, предварительно заданному для параметра F0.06. Выполненные модификации будут сброшены.
F0.10 Опорная частота
Диапазон: 0,10～320,0 Гц【50,00 Гц】
Диапазон: Макс [50,00 Гц, Верхняя
F0.11 Максимальная частота
граница частоты, Опорная частота]～
320,0 Гц【50,00 Гц】
F0.12 Верхняя граница частоты
Диапазон: Нижняя граница частоты～
Макс. частота【50,00 Гц】
F0.13 Нижняя граница частоты
Диапазон: 0,00～Верхняя граница
частоты【0,00 Гц】
F0.14 Максимальное выходное напряжение
Диапазон: 110～440 В【380 В】
Опорная частота (Fb) - это минимальная выходная частота, при максимальном напряжении на выходе
преобразователя. Как правило, за опорную частоту принимается номинальная частота двигателя.
Макс. частота (Fmax) - это наивысшее значение частоты, которое вырабатывает преобразователь.
Верхняя граница частоты (fH ) и нижняя граница частоты (fL) - это максимальное и минимальное
рабочее значение частоты двигателя, заданное в соответствие с техническими требованиями
производственного процесса.
Максимальное выходное напряжение Vмакс. - это напряжение на выходе преобразователя при
выходной частоте, равной значению опорной. Как правило, это номинальное напряжение двигателя.
Зависимость между опорной частотой, макс. выходной частотой, верхней границей частоты,
максимальным выходным напряжением и макс. выходным напряжением представлено на рис. 6-1

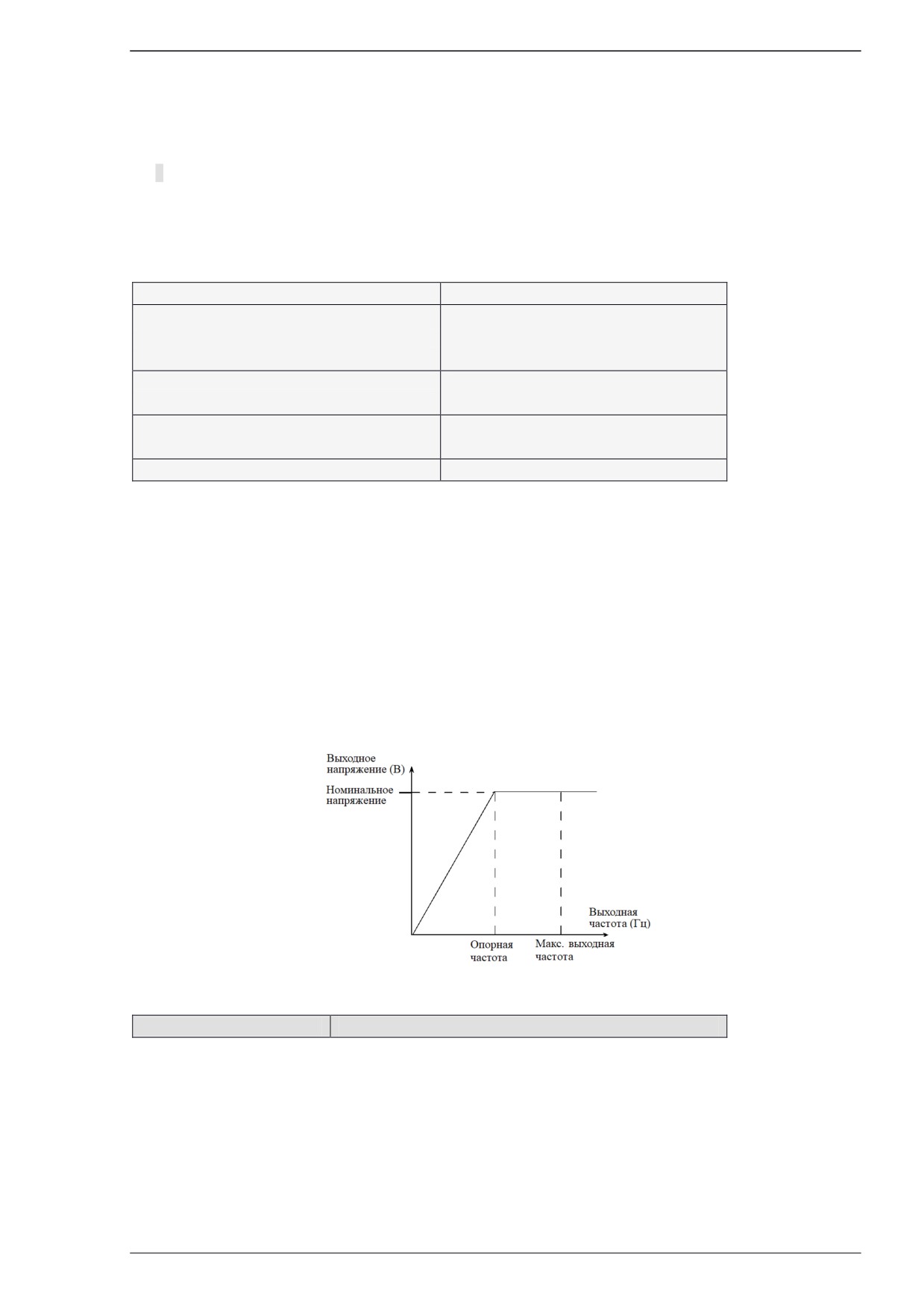

Рис. 6-1 Диаграмма зависимости V/F (вольт-частотная характеристика)
F0.15 Несущая частота
Диапазон：1,0～16,0 кГц【Зависит от модели】
Данный параметр используется для регулировки несущей частоты преобразователя. Показатели
мощности преобразователя и соответствующий диапазон значений несущей частоты представлен в
таблице 6-1. Регулировка несущей частоты окажет влияние на шум двигателя, повышение температуры
двигателя и повышение температуры преобразователя, как показано в таблице 6-2.
Таб.6-1 Показатели мощности преобразователя и соответствующая несущая частота
Глава 6 Описание параметров
58
Мощность
Диапазон
Заводская настройка
преобразователя
2,2～11 кВт
1,0～16,0 кГц
8,0 кГц
15～22 кВт
1,0～10,0 кГц
6,0 кГц
30～45 кВт
1,0～10,0 кГц
4,0 кГц
55～75 кВт
1,0～6,0 кГц
3,0 кГц
≥90 кВт
1,0～3,0 кГц
2,0 кГц
Таб. 6-2 Воздействие несущей частоты
Несущая частота
Низкая → Высокая
Шум двигателя
Высокий →Низкий
Повышение температуры
Высокая → Низкая
двигателя
Форма кривой выходного тока
Плохая → Хорошая
Повышение температуры
Низкая →Высокая
преобразователя
Ток утечки
Низкий → Высокий
Внешнее излучение помех
Низкое → Высокое
F0.16 Авторегулировка несущей частоты
Диапазон: 0~1【0】
0: Нет регулировки
Несущая частота не будет регулироваться автоматически в соответствии с температурой
преобразователя.
1: Авторегулировка
Преобразователь может автоматически регулировать несущую частоту посредством определения
температуры и нагрузки. Авторегулировка - это поддержание работы преобразователя при легкой
нагрузке с низким уровнем шума и поддержание температуры под контролем при большой нагрузке,
что обеспечивает надежную и постоянную работу.
F0.17 Задание направления вращения с
Диапазон: 0~1【0】
панели оператора
Данный параметр используется для выбора направления вращения двигателя при условии, что
источником управления выполнения команды является панель управления.
0: Вращение вперед
1: Вращение назад
F0.18 Направление вращения двигателя
Диапазон: 0~1【0】
Направление выхода FWD (вперед) преобразователя может отличаться от направления FWD (назад)
двигателя. Пользователь может изменить последовательность подключения фаз двигателя или изменить
данный параметр, чтобы фазы соотносились друг с другом.
0: Положительная последовательность
1: Обратная последовательность
F0.19 Время ускорения 1
Диапазон: 0,1～3600 с【6,0/20,0 с】
F0.20 Время замедления 1
Диапазон: 0,1～3600 с【6,0/20,0 с】
Время ускорения: Время, за которое преобразователь ускоряется от 0Гц до максимальной выходной
частоты (F0.11).
Время замедления: Время, за которое преобразователь замедляется от максимальной частоты (F0.11) до
0 Гц.
Глава 6 Описание параметров
59
Для данной серии преобразователей было определено 4 типа времени ускорения/замедления. Здесь
определено время ускорения/замедления 1, а время ускорения/замедления 2-4 можно определить в
параметрах F2.03～F2.08. Пользователь может выбрать различное время ускорения/замедления с помощью
внешней многофункциональной входной клеммы. Время ускорения/замедления 1 является значением по
умолчанию.

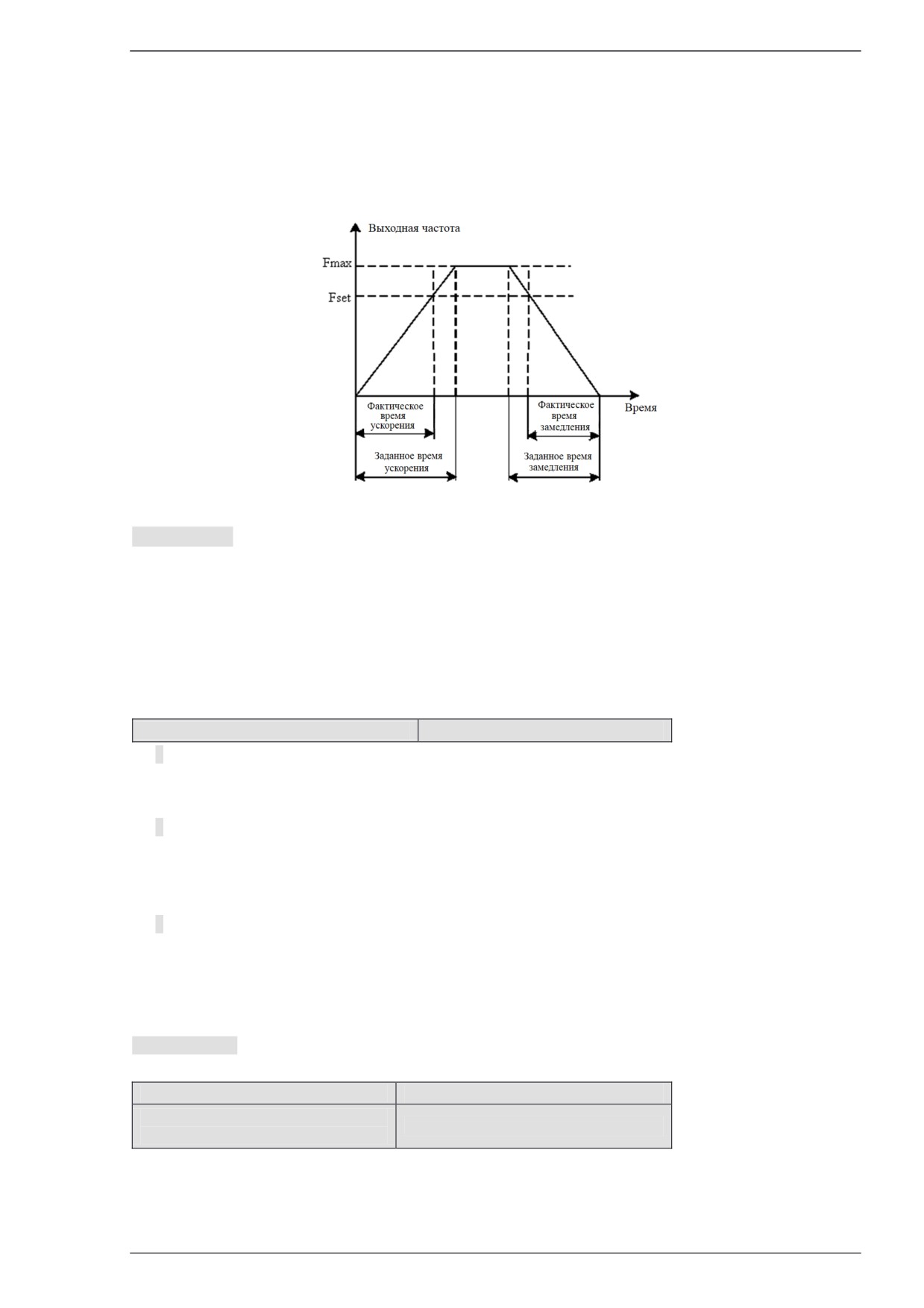

Рис. 6-2 Схема времени ускорения/замедления
Примечание：
Заводские настройки времени ускорения и замедления:
7,5 кВт и ниже: 6,0 секунд
11 кВт~22 кВт: 20,0 секунд
30 кВт~110 кВт: 60,0 секунд
132 кВт и выше: 90,0 секунд
6.2 Группа пуска и остановки (F1)
F1.00 Режим пуска
Диапазон: 0～2【0】
0: Прямой пуск
Преобразователь запускается в соответствии с пусковой частотой (F1.01) и временем выдержки
частоты пуска (F1.02).
1: Сначала торможение постоянным током, затем пуск при пусковой частоте
Преобразователь сначала выполняет торможение постоянным током, а затем запускается в режиме 0.
Подходит для двигателей с малоинерционной нагрузкой, которые могут сменить направление
вращения на пуске.
2: Запуск с отслеживанием скорости (только для версии B3)
Преобразователь сначала определяет скорость вращения двигателя, а затем запускается с
определенной скоростью и ускоряется/замедляется до заданной частоты. Это обеспечивает плавный
пуск двигателей без толчков.
Примечание:
Значения 18,5 кВт и выше обладают встроенной картой отслеживания скорости.
F1.01 Пусковая частота
Диапазон: 0,10～60,00 Гц【0,50 Гц】
F1.02 Время выдержки пусковой
Диапазон: 0,0～10,0 с【0,0 с】
частоты
Пусковая частота - это начальная частота, при которой запускается преобразователь, см. FS на рис. 6-3.
Время выдержки пусковой частоты - это время, в течение которого преобразователь работает при
пусковой частоте, см. t1 на рис. 6-3:
Глава 6 Описание параметров
60

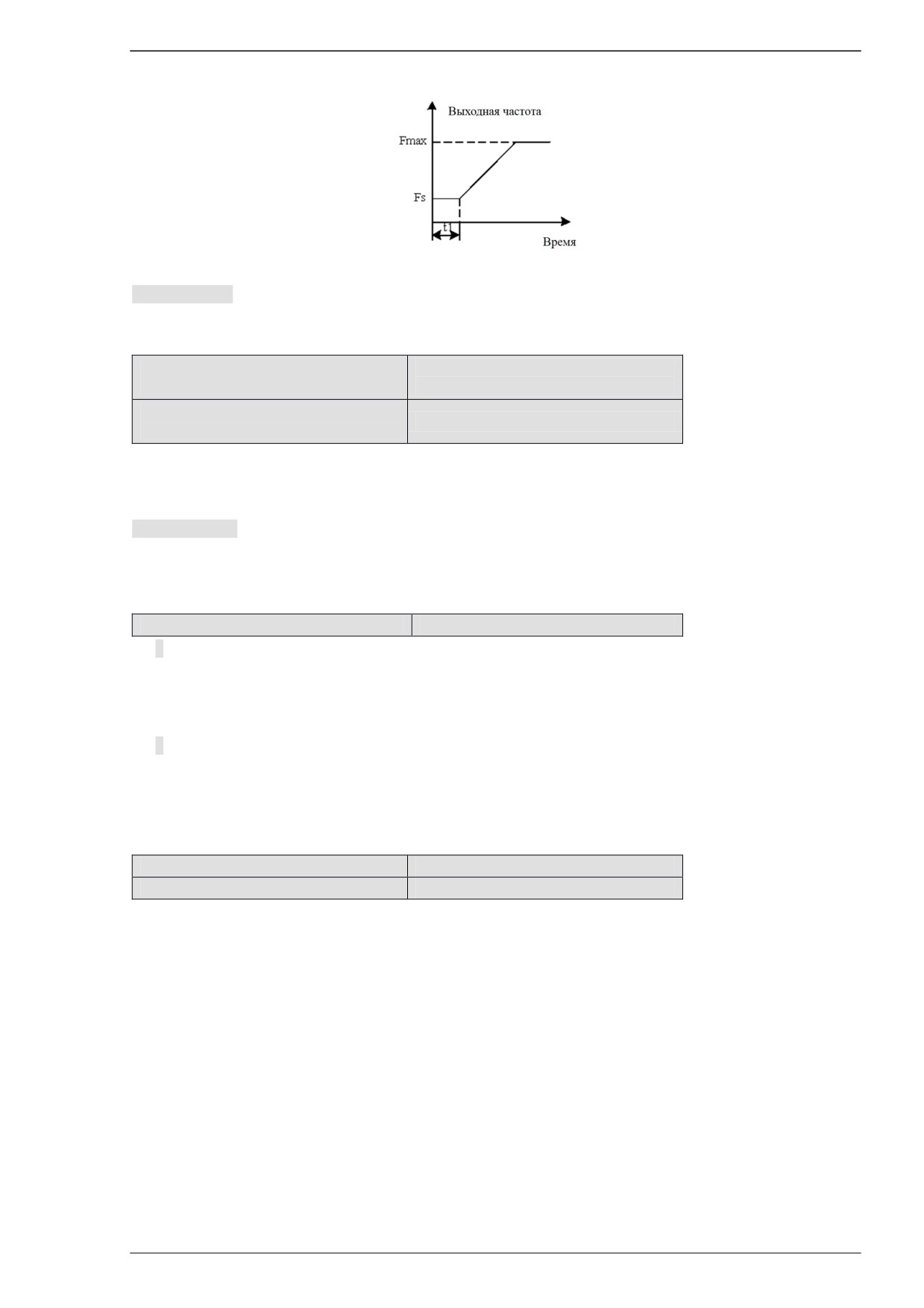

Рис.6-3 Пусковая частота и время выдержки пусковой частоты
Примечание:
Пусковая частота не ограничена нижним пределом частоты.
F1.03 Постоянный ток торможения
Диапазон: 0,0~100,0% Номинальный
при пуске
ток преобразователя【0,0%】
F1.04 Время торможения постоянным
Диапазон：0,0~30,0 с【0,0 с】
током при пуске
Данные параметры действительны, только когда выбранный режим пуска «Сначала торможение
постоянным током, затем пуск при пусковой частоте» (F1.00=1). Чем выше постоянный ток торможения,
тем выше сила торможения.
Примечание:
Если время торможения постоянным током или ток торможения равен 0, торможение постоянным
током недействительно.
F1.05 Режим ускорения/замедления
Диапазон: 0～1【0】
0: Линейный
Выходная частота увеличивается или уменьшается по линейному закону. Скорость меняется в
соответствии с заданным временем ускорения/замедления. Серия ITD допускает 4 времени
ускорения/замедления. Выбор можно сделать посредством многофункциональных входных клемм.
1: S-кривая
Выходная частота увеличивается и уменьшается вдоль S-кривой. S-кривая обычно используется в
сферах, где требуется плавный пуск и остановка, например, лифт или конвейерная лента. См. F1.06 и
F1.07 для настройки параметров S-кривой.
F1.06 Время начала S-кривой
Диапазон: 10.0～50,0%【30,0%】
F1.07 Время подъема S-кривой
Диапазон: 10.0～80,0%【40,0%】
Параметры F1.06 и F1.07 действительны только тогда, когда режим ускорения/замедления - S-кривая
(F1.05=1), а F1.06+F1.07≤90%.
Начальная стадия S-кривой показана на рис. 6-4 как «①», где выходная частота увеличивается с 0;
Стадия подъема S-кривой изображена на рис.6-4 как «②», выходная частота постоянная;
Конечная стадия S-кривой показана на рис. 6-4 как «③», где выходная частота уменьшается до 0.
Глава 6 Описание параметров
61

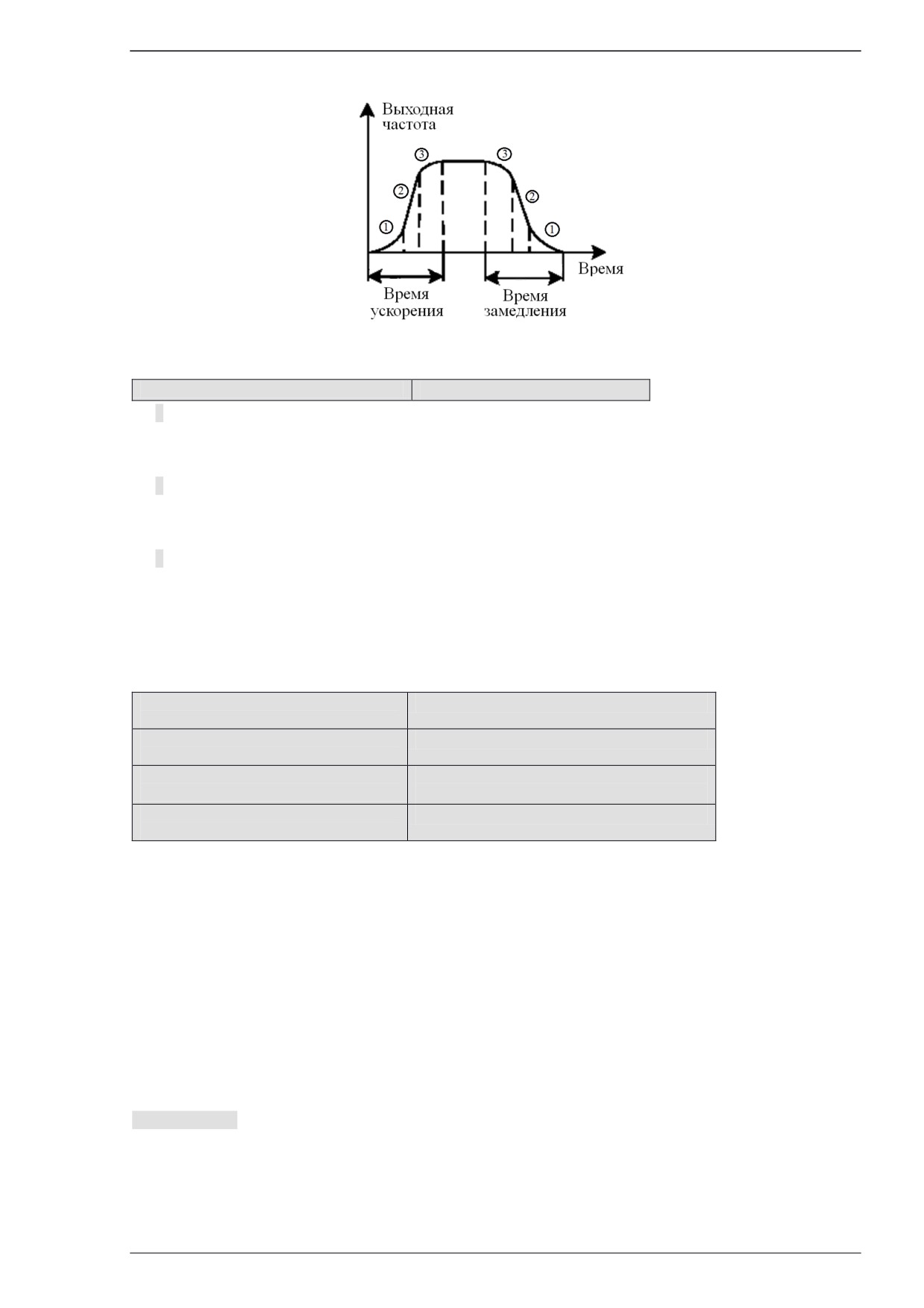

Рис. 6-4 Ускорения/замедление на S-кривой
F1.08 Режим остановки
Диапазон: 0~2【0】
0: Замедление до остановки
После получения команды остановки преобразователь снижает выходную частоту в соответствии с
временем замедления и останавливается, когда частота достигает 0.
1: Вращение по инерции до остановки
После получения команды остановки преобразователь моментально сбрасывает модуляцию , а
нагрузка постепенно останавливается под влиянием механической инерции.
2: Замедление + торможение постоянным током
После получения команды остановки преобразователь снижает выходную частоту в соответствии с
временем замедления и выполняет торможение постоянным током, когда его выходная частота
достигает предварительно заданной стартовой частоты для торможения постоянным током.
Соответствующие параметры определены параметрами F1.09~F1.12.
F1.09 Стартовая частота торможения
Диапазон: 0,00~макс. частота【0,00 Гц】
постоянным током при остановке
F1.10 Время ожидания торможения
Диапазон: 0,00~10,00 с【0,00 с】
постоянным током при остановке
F1.11 Постоянный ток торможения
Диапазон:0,0~100,0% Номинальный ток
при остановке
преобразователя【0,0%】
F1.12 Время торможения постоянным
Диапазон: 0,0~30,0 с【0,0 с】
током при остановке
Стартовая частота торможения постоянным током при остановке - это частота, при которой действие
торможения постоянным током начинается в процессе перехода от торможения до остановки.
Время ожидания торможения постоянным током при остановке: время выдержки перед торможением
постоянным током. В течение данного времени выдержки преобразователь отключает выход. Используется
для предотвращения ошибок сверхтока и чрезмерного напряжения вследствие торможения постоянным
током при относительно высокой скорости.
Постоянный ток торможения при остановке: Этот параметр относится к величине постоянного тока
при торможении. Чем выше данное значение, тем сильнее эффект торможения постоянным током.
Время торможения постоянным током при остановке: Этот параметр относится к интервалу времени, в
течении которого действует торможение постоянным током.
Примечание:
Если постоянный ток торможения при остановке или время торможения постоянным током при
остановке равны 0. Это означает отсутствие процесса торможения постоянным током.
Глава 6 Описание параметров
62
F1.13 Режим торможения с тормозными
Диапазон: 0~1【0】
резисторами
0: Неактивный
1: Активный
В условиях применения с высокой инерцией вращения, где требуется быстрая остановка,
преобразователь может быть оборудован подходящим тормозным блоком и тормозными резисторами, а
также иметь соответствующую настройку тормозных параметров для реализации быстрого торможения и
остановки.
F1.14 Напряжение в звене постоянного
Диапазон: 380 В: 650~750 В【700 В】
тока при торможении
220 В: 360~390 В【380 В】
Данный параметр предназначен для установки напряжения звена постоянного тока для торможения с
целью энергосбережения. Правильная установка способствует эффективному торможению нагрузки.
F1.15 Повторный запуск после
Диапазон: 0~1【0】
отключения питания и ошибки
0: Неактивно
Преобразователь не запускается автоматически после восстановления подачи питания до тех пор,
пока не получит команду пуска.
1: Активно для отключения питания
В случае отключения и последующего восстановления подачи питания, если команда СТОП не дана
во время ожидания повторного запуска (F1.16), преобразователь автоматически выполнит повторный
запуск.
2: Активно для ошибки
После появления ошибки во время работы, если команда СТОП не дана во время ожидания
повторного запуска (F1.16), преобразователь автоматически выполнит повторный запуск после
сброса ошибки.
3: Активно и для отключения питания, и для ошибки
Функция автоматического повторного запуска активирована как для восстановления подачи
питания, так и в ситуациях сброса ошибки, как описано выше.
Примечание:
Пользователю следует быть очень осторожным при использовании данной функции. Неправильная
настройка может привести к повреждению оборудования или к получению травмы персоналом
F1.16 Время ожидания повторного
Диапазон: 0,0~3600 с【0,0 с】
запуска
Данный параметр определяет время ожидания перед повторным запуском и время задержки сброса
повышенного напряжения.
6.3 Группа вспомогательных рабочих функций (F2)
F2.00 Рабочая частота при толчковом
Диапазон: 0,00~50,00【5,00 Гц】
режиме
F2.01 Время ускорения при толчковом
Диапазон: 0,0~3600 с【6,0/20,0 с】
режиме
F2.02 Время замедления в толчковом
Диапазон: 0,0~3600 с【6,0/20,0 с】
режиме
Данные параметры определяют частоту и время ускорения/замедления при работе в толчковом режиме.
Глава 6 Описание параметров
63
содержание .. 1 2 3 4 ..
