INNOVERT преобразователи частоты серии ITD. Инструкция по эксплуатации - часть 4
При работе в толчковом режиме пуск преобразователя совершается в соответствии с режимом пуска 0
(F1.00=0 Прямой пуск), а остановка в соответствии с режимом остановки 0 (F1.08=0 Замедление до
остановки). Время ускорения в толчковом режиме означает время ускорения преобразователя от 0 Гц до
макс. выходной частоты F0.11; время замедления в толчковом режиме означает время замедления
преобразователя от макс. выходной частоты F0.11 до 0 Гц.
Примечание:
Если время ускорения/замедления в толчковом режиме равно 0, способ замедления в толчковом
режиме преобразователя - «Вращение по инерции до остановки».
F2.03 Время ускорения 2
Диапазон: 0,1~3600 с【20,0 с】
F2.04 Время замедления 2
Диапазон: 0,1~3600 с【20,0 с】
F2.05 Время ускорения 3
Диапазон: 0,1~3600 с【20,0 с】
F2.06 Время замедления 3
Диапазон: 0,1~3600 с【20,0 с】
F2.07 Время ускорения 4
Диапазон: 0,1~3600 с【20,0 с】
F2.08 Время замедления 4
Диапазон: 0,1~3600 с【20,0 с】
Данные параметры определяют время ускорения/замедления 2, 3 и 4 соответственно (время
ускорения/замедления 1 определяется в параметрах F0.19 и F0.20). Время ускорения/замедления 1, 2, 3 и 4
можно выбрать с помощью внешних многофункциональных входных клемм. Если все клеммы,
относящиеся ко времени ускорения/замедления, недействительны, преобразователь принимает за время
ускорения/замедления - время ускорения/замедления 1. Однако, когда преобразователь выбирает ПЛК или
операцию в толчковом режиме, время ускорения/замедления не будет контролироваться внешними
клеммами, а будет задано параметрами ПЛК или толчкового режима.
F2.09 Пропуск частоты 1
Диапазон: 0,00~320,0 Гц【0,00 Гц】
F2.10 Пропуск частоты 2
Диапазон: 0,00~320,0 Гц【0,00 Гц】
F2.11 Амплитуда пропуска частоты
Диапазон: 0,00~15,00 Гц【0,00 Гц】
Чтобы предотвратить возникновение механического резонанса нагрузки, преобразователь может
пропустить несколько рабочих точек, что называется пропуском частоты. См. рис.6-5.
В данной серии преобразователей можно задать две точки пропуска частоты, и амплитуды пропусков
частоты могут частично перекрыть друг на друга. При таком перекрывании диапазон расширяется. Если
значения обеих точек пропуска частоты равны 0,00 Гц, функция пропуска неактивна.

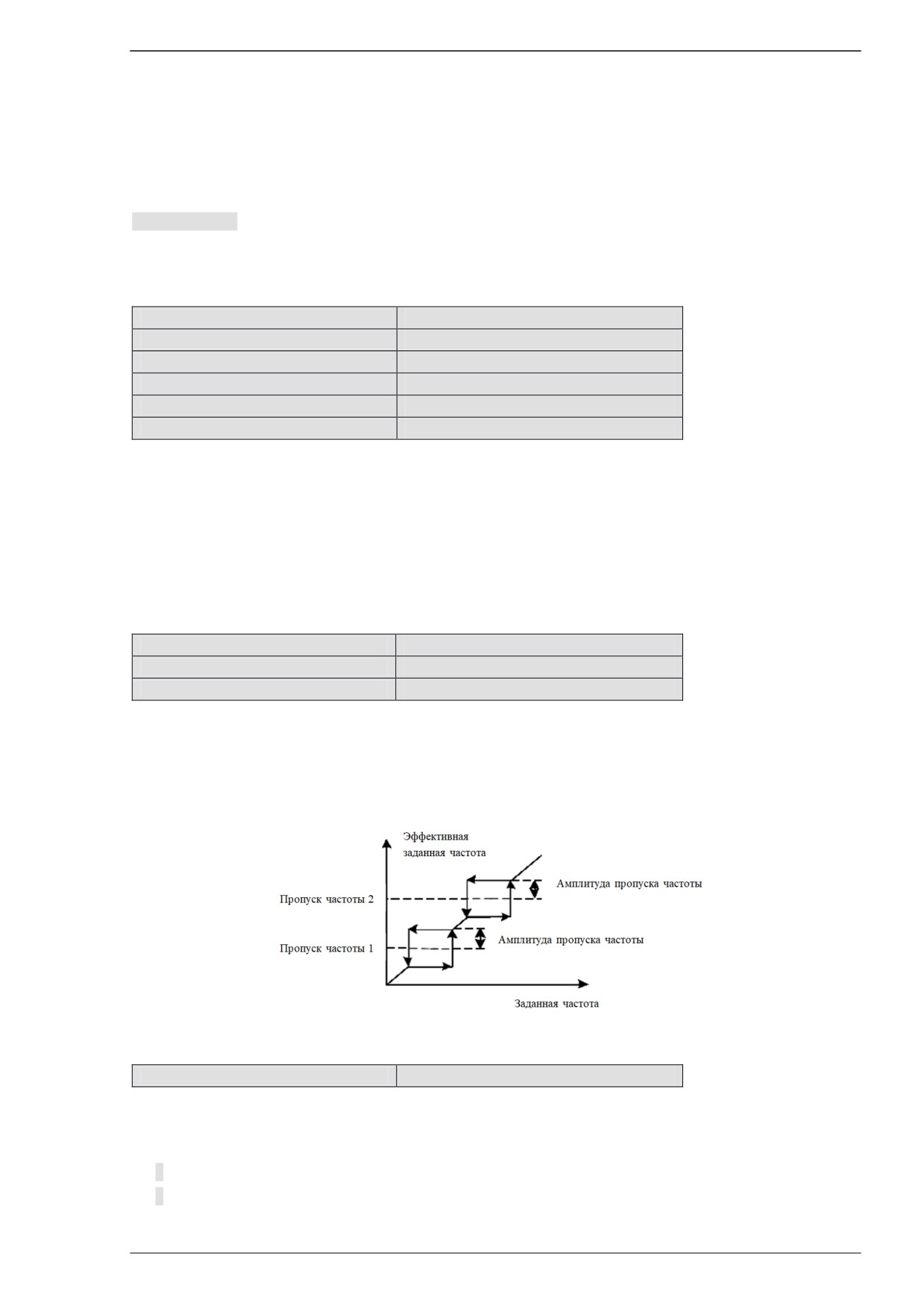

Рис. 6-5 Пропуск частот
F2.12 Управление антиреверсом
Диапазон: 0~1【0】
Для некоторого производственного оборудования вращение в обратном направлении может
способствовать его повреждению. Данную функцию можно использовать для предотвращения вращения в
обратном направлении.
0: Вращение назад разрешено
1: Вращение назад не разрешено
Глава 6 Описание параметров
64
F2.13 Время мертвой зоны при
Диапазон: 0,0~3600 с【0,0 с】
переключении вперед/назад
Данный параметр относится ко времени ожидания перехода при нулевой частоте в процессе
переключения направления вращения, то есть от вращения вперед к вращению назад и от вращения назад
к вращению вперед, как показано на рис. 6-6.

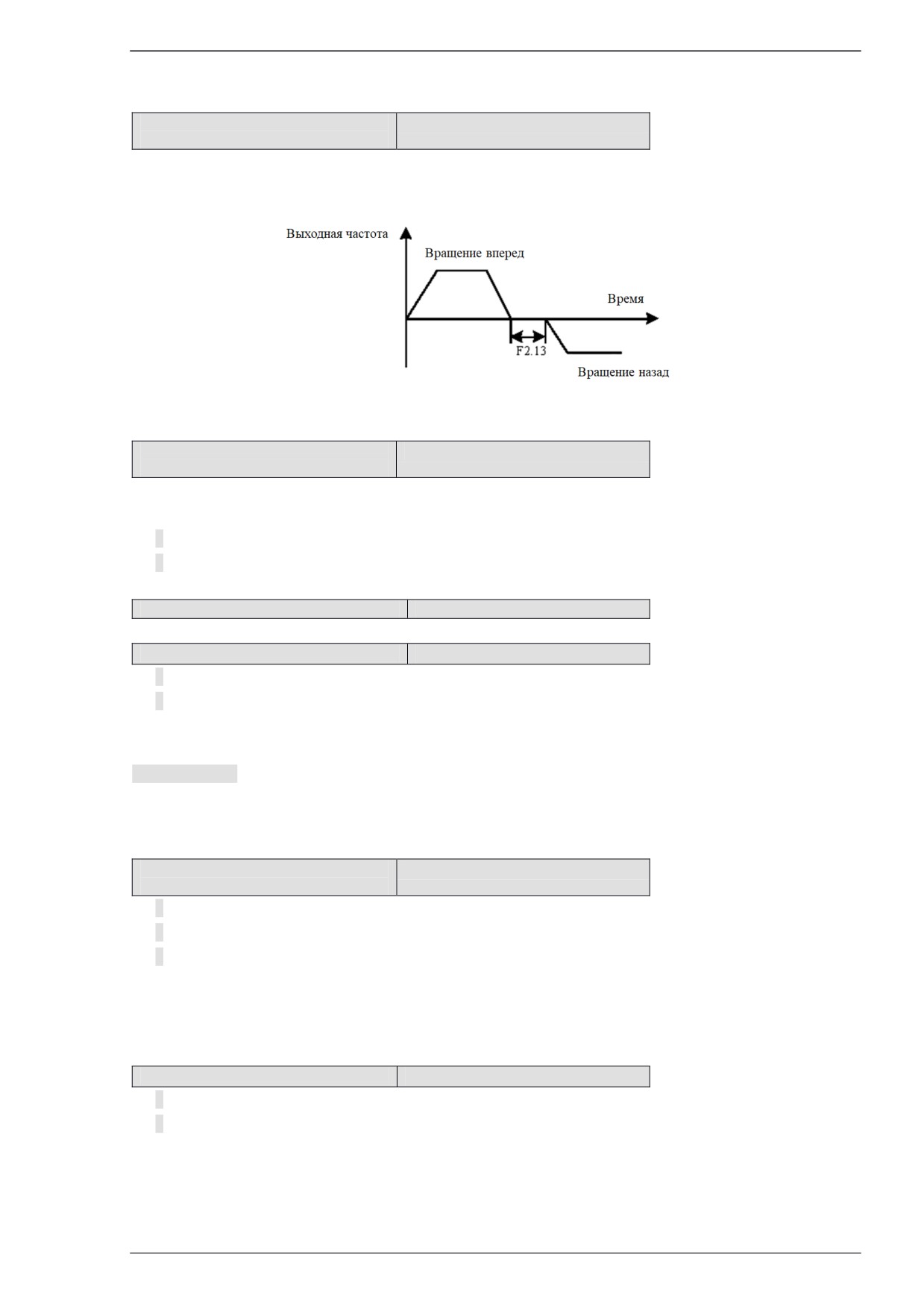

Рис. 6-6 Переключение вперед/назад
F2.14 Действие, если частота ниже
Диапазон: 0~1【0】
предельного значения
Данный параметр используется для выбора рабочего статуса преобразователя, если заданная частота
ниже предельного значения частоты.
0: Работа при нижнем предельном значении частоты
1: Работа при нулевой частоте
F2.15 Резерв
Диапазон:
F2.16 Управление энергосбережением
Диапазон: 0~1【0】
0: Неактивно
1: Активно
Преобразователь автоматически снижает выходное напряжение, если определяемый ток нагрузки мал,
и максимально увеличивает реактивную мощность для дальнейшего энергосбережения.
Примечание:
Данная функция действительна, только если режимом управления является вольт-частотное
управление (F0.01 = 3).
F2.17 Функция автоматического
Диапазон: 0~2【2】
регулятора напряжения (AVR)
0: Неактивна
1: Активна
2: Неактивна только при замедлении
AVR означает автоматическую регулировку выходного напряжения. Если входное напряжение
отклоняется от номинального значения, функция AVR поддерживает постоянное напряжение на выходе.
Как правило, рекомендуется, чтобы функция AVR была активирована в процессе «Замедления до
остановки».
F2.18 Перемодуляция
Диапазон: 0~1【1】
0: Активна
1: Неактивна
Если функция перемодуляции активирована, улучшается нагрузочная способность выходного
напряжения преобразователя. Однако, если выходное напряжение слишком высокое, гармоники выходного
тока увеличиваются.
Глава 6 Описание параметров
65
F2.20
Режим
управления
Диапазон: 0～1【0】
вентилятором
0: Автоматический режим
Вентилятор всегда работает, когда работает преобразователь. Спустя три минуты после остановки
преобразователя программа определения внутренней температуры будет активирована, чтобы
остановить вентилятор или поддержать работу вентилятора в соответствии с температурой IGBT
модуля..
1: Постоянная работа
Вентилятор работает всегда, когда на преобразователь подано питание.
F2.21
Действие
в
случае
Диапазон：0～2【0】
кратковременного
отключения
питания
0: Неактивно
1: Снижение частоты
В случае кратковременного сбоя подачи питания на преобразователь или резкого падения входного
напряжения, преобразователь короткое время поддерживает работу, уменьшая выходную частоту,
чтобы получить энергию обратной связи от вращающегося двигателя под нагрузкой.
2: Прямая остановка
Если напряжение звена постоянного тока ниже точки падения частоты при кратковременном сбое
подачи питания, преобразователь останавливается в соответствии с режимом остановки (F1.08).
F2.22 Точка снижения частоты при
Диапазон: 380 В: 410～600 В【420 В】
отключении питания
220 В: 210～260 В【230 В】
F2.23 Скорость снижения частоты
Диапазон: 0,00～макс. частота/с【10,00 Гц/с】
при отключении питания
Данные параметры определяют значение точки снижения частоты при отключении питания и скорости
снижения частоты при отключении питания.
F2.24 Коэффициент отображения
Диапазон：0,0～500,0%【100,0%】
скорости двигателя
Значение скорости двигателя, отображаемое на панели управления, - это фактическая скорость
двигателя îF2.24.
F2.25 Снижение UP/DOWN до
Диапазон：0～1【1】
отрицательной частоты
0: Активно
1: Неактивно
Глава 6 Описание параметров
66
F2.26 Функция клавиши ВВОД
Диапазон：0～3【0】
0: Нет специального действия
1: Переключение ВПЕРЕД/НАЗАД. Если панель управления контролирует пуск и стоп, нажатие на
клавишу ВВОД в статусе мониторинга способствует переключению направления вращения.
2: В статусе мониторинга, ПУСК для вращения вперед; ВВОД для вращения назад; СТОП для
остановки.
3: Работа в толчковом режиме
Примечание:
При наличии ручки потенциометра: ПУСК для вращения вперед, ручка потенциометра для вращения
назад; СТОП для остановки (FE.01=7), кнопка ввода не будет переключать направление вращения.
F2.27 Разрешение частоты
Диапазон：0～1【0】
0: 0,01 Гц. Макс. рабочая частота преобразователя может быть до 320,00 Гц
1: 0,1 Гц. Макс. рабочая частота преобразователя может быть до 3200 Гц.
F2.28 Единица измерения времени
Диапазон：0～1【0】
ускорения/замедления
0: 0,1с. Макс. время ускорения/замедления преобразователя 3600 секунд
1: 0,01с. Макс. время ускорения/замедления преобразователя 360 секунд
F2.29
Режим высокочастотной
Диапазон：0～1【0】
модуляции
0: Асинхронная модуляция
1: Синхронная модуляция
Если разрешение частоты 0,01 Гц, фиксированный выбор - асинхронная модуляция. Если разрешение
частоты 0,1 Гц, выбор - асинхронная модуляция при условии, если параметр F2.29=0; если параметр
F2.29=1, несущая частота будет модулироваться в соответствии с заданной рабочей частотой.
F2.33 Пороговая частота старта
Диапазон：0,0~320,0【0】
двигателя при задании через AI2 (I)
F2.34 Гистерезис при переходе к
Диапазон：0,0~320,0【0】
нулевой частоте

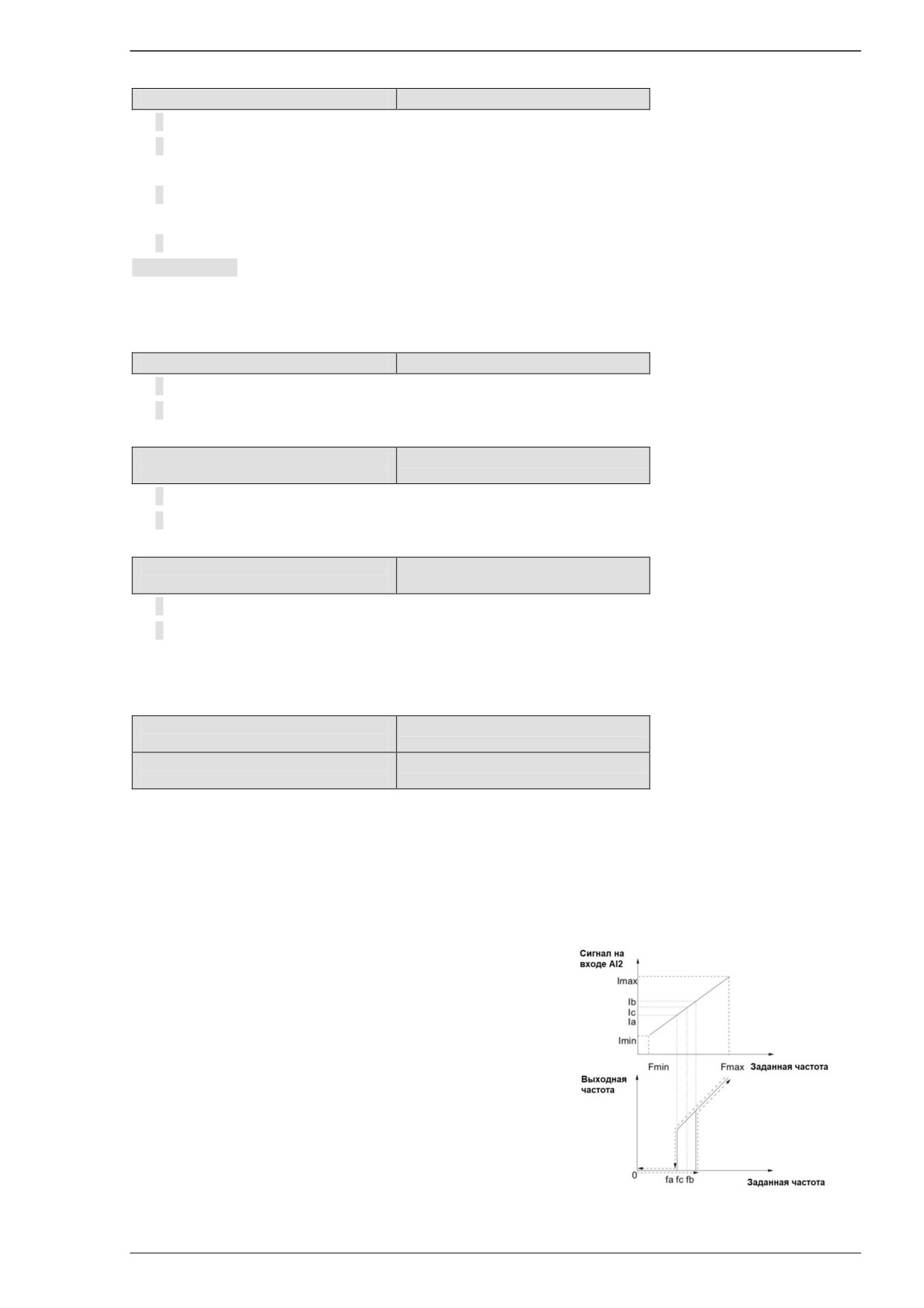

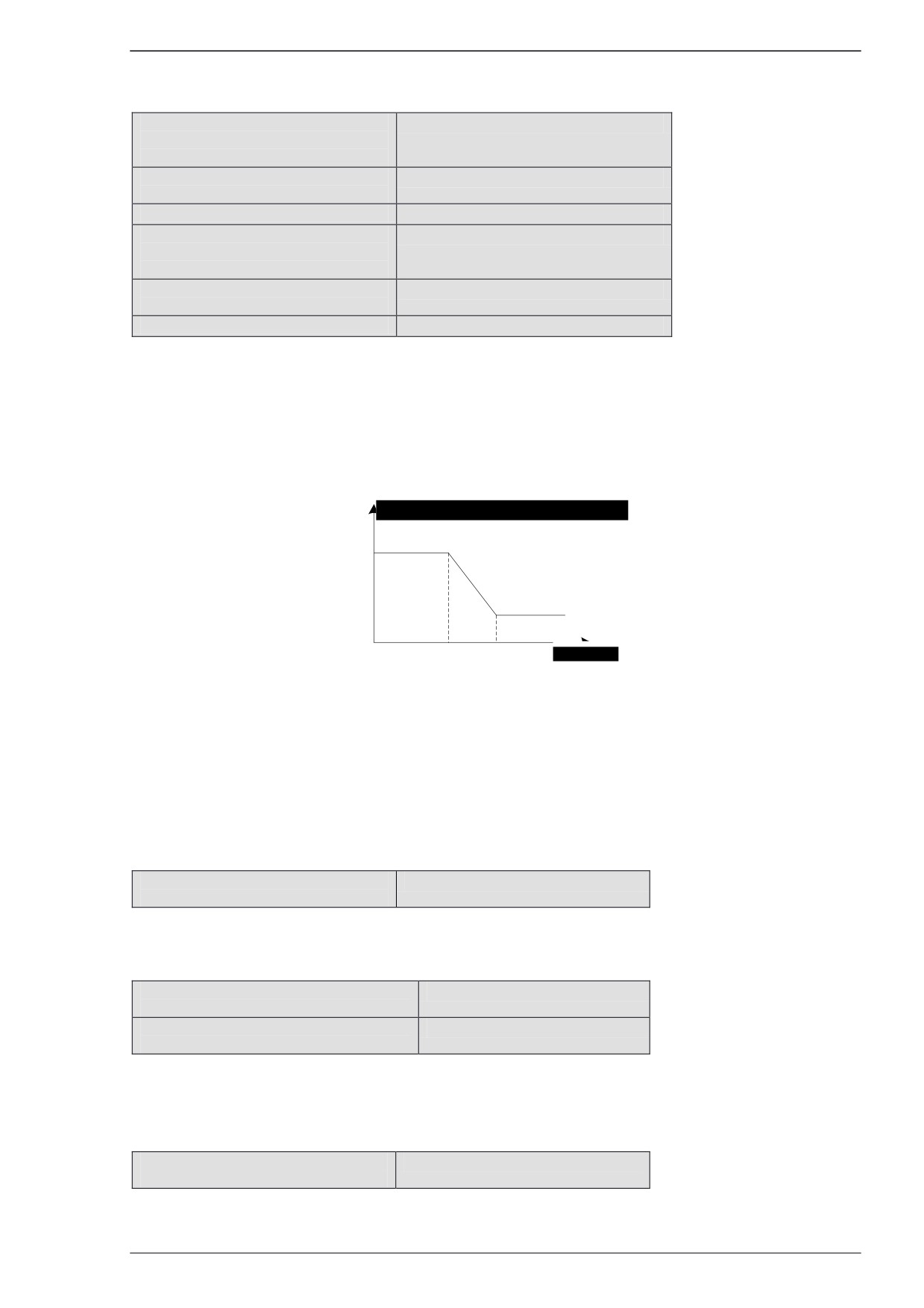

Задание частоты должно быть выбрано через аналоговый вход AI2 (4-20 мА) (F0.03=3).
Процесс запуска: после подачи команды ПУСК, ток аналогового сигнала может изменяться в заданных
пределах (по умолчанию 4-20мА). Если этот сигнал равен или больше, чем значение Ib, соответствующее
выходной частоте fb, значение которой устанавливается в F2.33, двигатель запустится и продолжит
разгоняться до установленной частоты, если меньше, то двигатель остановлен.
Процесс замедления: когда аналоговый токовый сигнал уменьшается до значения Ib, выходная частота
также уменьшается и достигает значения fb, двигатель
продолжает вращение на этой частоте. Когда аналоговый
сигнал снизится до значения Ia, выходная частота также
снизится до значения fa, при этом двигатель начнет
останавливаться. «fb-fa» — гистерезис при переходе к нулевой
частоте, определяемый F.2.34. Эта функция, предотвращает
частые пуски двигателя при величине выходной частоты около
порогового значения.
Глава 6 Описание параметров
67
6.4 Группа параметров векторного управления (F3)
F3.00
Коэффициент
Диапазон: 1~3000【1000】
пропорционального
усиления
контура скорости 1
F3.01
Время
интегрирования
Диапазон: 1~3000【300】
контура скорости 1
F3.02 Частота переключений 1
Диапазон: 0,0～60,0 Гц【5,00 Гц】
F3.03
Коэффициент
Диапазон: 1~3000【800】
пропорционального
усиления
контура скорости 1
F3.04
Время
интегрирования
Диапазон: 1~3000【200】
контура скорости 1
F3.05 Частота переключений 1
Диапазон: 0,0～60,0 Гц【10,00 Гц】
F3.00 и F3.01 - это пропорционально-интегральные параметры регулировки, оказывающие
воздействие только в том случае, если рабочая частота ниже частоты переключений 1 (F3.02). F3.03 и
F3.04 - это пропорционально-интегральные параметры регулировки, оказывающие воздействие только
тогда, если рабочая частота выше частоты переключений 2. Пропорционально-интегральный параметр
диапазона частоты между частотой переключений 1 и частотой переключений 2 - это линейное
преобразование двух групп пропорционально-интегральных параметров, как показано на рис. 6-7:
Пропорционально-интегральный параметр
（F3.01, F3.02）
（F3.03, F3.04）
F3.02
F3.05
Частота
Рис. 6-7 Схема пропорционально-интегральных параметров контура скорости
Характеристики динамической реакции скорости векторного управления могут регулироваться
посредством установки коэффициента пропорциональности и времени интегрирования регулятора
скорости. Увеличение коэффициента усиления пропорциональности или уменьшение времени
интегрирования способствуют ускорению динамической реакции контура скорости. Однако, если
коэффициент усиления пропорциональности слишком большой, а время интегрирования слишком
короткое, это может привести к возникновению колебаний системы.
F3.06 Время фильтра контура
Диапазон: 0,0～500,0 мс【3 мс】
скорости
Данный параметр определяет значение времени фильтра контура скорости и, как правило, не
нуждается в регулировке.
F3.07
Коэффициент
Диапазон: 0～6000【3000】
пропорциональности контура скорости
F3.08 Коэффициент интегрирования
Диапазон: 0～6000【1500】
контура скорости
Данные функциональные коды определяют параметры ПИД-управления контура скорости. Они
непосредственно влияют на точность управления и динамическую реакцию скорости и, как правило, не
нуждаются в регулировке.
F3.09 Компенсация скольжения при
Диапазон: 0,0～200,0%【100,0%】
векторном управлении
При увеличении нагрузки скольжение двигателя увеличивается, а скорость двигателя падает. С
Глава 6 Описание параметров
68
помощью параметра компенсации скольжения может поддерживаться постоянная скорость двигателя.
Инструкции по регулировке следующие:
Если скорость двигателя ниже целевого значения, увеличьте значение компенсации скольжения при
векторном управлении.
Если скорость двигателя выше целевого значения, уменьшите значение компенсации скольжения при
векторном управлении.
F3.10 Источник сигнала управления
Диапазон: 0～5【0】
крутящим моментом
0: Управление крутящим моментом неактивно
Если управление крутящим моментом неактивно, преобразователь выполняет контроль скорости.
Преобразователь вырабатывает частоту в соответствии с командой заданной частоты, а выходной
крутящий момент автоматически соответствует крутящему моменту нагрузки.
1: Цифровая настройка с пульта управления как источник сигнала управления эталонным крутящим
моментом (задается в F3.11).
2: AI1 как источник сигнала управления эталонным крутящим моментом.
3: AI2 как источник сигнала управления эталонным крутящим моментом.
4: Импульсный вход как источник сигнала управления эталонным крутящим моментом.
5: Коммуникационный интерфейс как источник сигнала управления эталонным крутящим моментом.
6: Потенциометр на панели (встроенной клавиатуре).
1~5: Управление крутящим моментом активно
Если преобразователь находится в режиме управления крутящим моментом, он вырабатывает
крутящий момент в соответствии с командой крутящего момента, что определяется данным параметром. И
выходная частота автоматически соответствует скорости нагрузки. Но выходная частота ограничена
параметром F3.12.
Примечание:
Физическое количество аналоговых и импульсных входов соответствует значению установки
крутящего момента
Управление крутящим моментом действительно только в том случае, если режим управления -
бессенсорное векторное управление 2 или векторное управление с обратной связью скорости по
энкодеру.
F3.11
Цифровая
настройка
Диапазон: 0,0～200,0%【50,0%】
крутящего момента
Данный параметр используется для задания значения цифровой уставки крутящего момента.
F3.12
Предельная
скорость
Диапазон: 0～5【0】
управления крутящим моментом
Данный параметр используется для определения значения предельной скорости в том случае, когда
преобразователь работает в режиме управления крутящим моментом.
0: Цифровая уставка (F3.13)
1: Аналоговый вход AI1
2: : Аналоговый вход AI2
3: Импульсный вход
4: Коммуникационный интерфейс
5: Потенциометр с клавиатурой
F3.13 Настройка верхней границы
Диапазон:
0,00～320,0Гц
Глава 6 Описание параметров
69
скорости
【50,00Гц】
Уставка цифрового значения верхней границы скорости управления крутящим моментом (F3.12 =0).
F3.14 Разрешение энкодера
Диапазон: 1 ～9999
【1000】
F3.19 Режим бессенсорного
Диапазон: 0～1【0】
векторного управления
0: Режим SVC 1
1: Режим SVC 2
F3.21 Функция ослабления поля
Диапазон: 0～1【0】
0: Неактивна
1: Активна
F3.22 Коэффициент компенсации
Диапазон: 60,0～300,0%【200%】
предельного значения крутящего
момента
Данный параметр используется для компенсации предельного значения крутящего момента в зоне
постоянной мощности. Правильная настройка способствует улучшению времени ускорения/замедления
преобразователя и выходного крутящего момента.
F3.24 Уставка однофазовой
Диапазон: 0,00~10,00%【0,00%】
модуляции крутящего момента
F3.25 Уставка общей модуляции
Диапазон: 0,0~100% 【50,0%】
крутящего момента
Если заданный крутящий момент
- это цифровое значение, данный параметр задает глубину
однофазовой модуляции и глубину общей модуляции.
6.5 Группа параметров управления по вольт-частотной характеристике (F4)
F4.00 Настройка вольт-частотной
Диапазон: 0～4【0】
кривой
0: Линейная зависимость напряжения от частоты (V/F). Подходит для общей постоянной загрузки
крутящего момента.
1~3: Кривая понижения крутящего момента. Подходит для центробежной нагрузки, такой как
вентилятор и насос, как показано на рис. 6-8.
4: Многоточечная кривая зависимости напряжения от частоты. Ее можно определить настройкой
параметров F4.01~F4.06.
Глава 6 Описание параметров
70

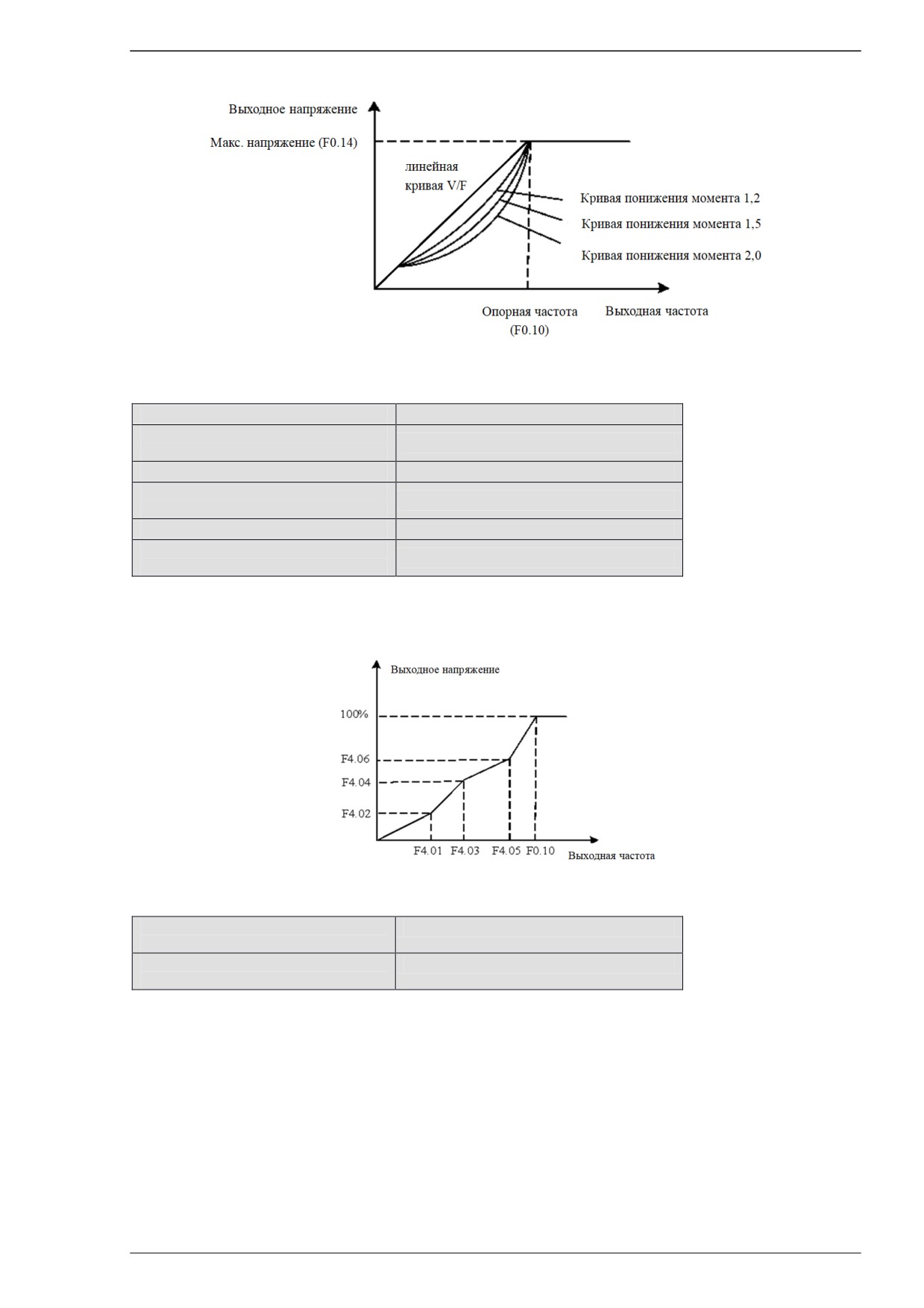

Рис. 6-8 Кривая понижения крутящего момента
F4.01 Частота для точки 1 (для U/F)
Диапазон: 0,0~F4,03【10,00Гц】
F4.02 Напряжение для точки 1 (для
Диапазон: 0~100,0%【20,0%】
U/F)
F4.03 Частота для точки 2 (для U/F)
Диапазон: F4.01~F4.05【25,00Гц】
F4.04 Напряжение для точки 2 (для
Диапазон: 0~100,0%【50,0%】
U/F)
F4.05 Частота для точки 3 (для U/F)
Диапазон: F4.03~F0.10【40,00Гц】
F4.06 Напряжение для точки 3 (для
Диапазон: 0~100,0%【80,0%】
U/F)
6 параметров от F4.01 до F4.06 определяют сегменты кривой зависимости напряжения от частоты, как
показано на рис. 6-9. Кривая зависимости напряжения от частоты обычно задается в соответствии с
характеристиками нагрузки двигателя.
Рис.6-9 Кривая зависимости напряжения от частоты, определяемая пользователем
F4.07 Усиление крутящего момента
Диапазон: 0,0~30,0%【0,0%】
(Boost)
F4.08 Точка ручной отсечки
Диапазон: 0,00~60,00 Гц【50,00 Гц】
усиления крутящего момента
Чтобы компенсировать низкочастотные характеристики крутящего момента при вольт-частотном
управлении, преобразователь может усиливать выходное напряжение в процессе работы при низкой
частоте.
Если для усиления момента задано значение 0.0, преобразователь частоты переходит в состояние
автоматического усиления крутящего момента.
Частота отсечки крутящего момента: Усиление крутящего момента выполняется до данного значения
частоты. Если данное значение частоты превышено, усиление крутящего момента не выполняется.
Подробно см. на рис. 6-10.
Глава 6 Описание параметров
71

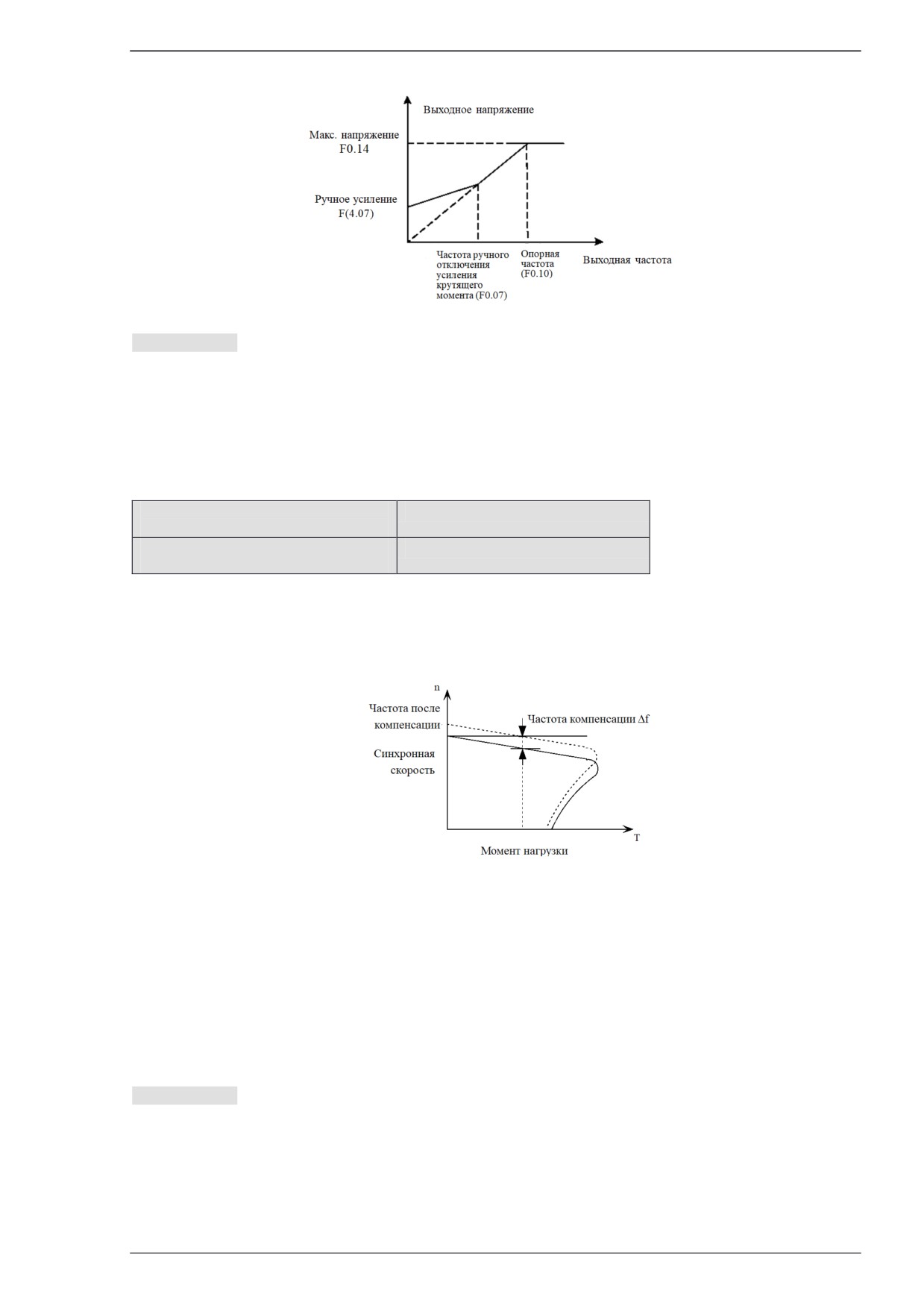

Рис.6-10 Схема усиления крутящего момента
Примечание:
Если заданное значение усиления крутящего момента слишком высокое, это может привести к
перегреву двигателя, а преобразователь может встать в ошибку сверхтока.
Если преобразователь приводит в действие синхронный двигатель, рекомендуется использовать
функцию ручного усиления крутящего момента, а кривая зависимости напряжения от частоты
должна быть отрегулирована в соответствии с параметрами двигателя.
F4.09 Коэффициент компенсации
Диапазон: 0,0~200,0%【0,0%】
скольжения
F4.10 Время фильтрации
Диапазон: 0,01～2,55 с【0,20 с】
компенсации скольжения
Настройка данных параметров может компенсировать скольжение вращения двигателя вследствие
изменения крутящего момента загрузки при управлении по вольт-частотной характеристике. При данной
компенсации преобразователь регулирует выходную частоту в соответствии с изменением крутящего
момента нагрузки и, таким образом, повышает механическую производительность двигателя.
Рис. 6-11 Автоматическая компенсация скольжения
В состоянии номинального крутящего момента значение компенсации скольжения следующее:
«Коэффициент компенсации скольжения» (F4.09) î «Номинальное скольжение» («Синхронная скорость» -
«Номинальная скорость»)
Состояние в моторном режиме: Если фактическая скорость ниже заданной скорости, постепенно
увеличивайте коэффициент компенсации скольжения (F4.09).
Состояние в режиме генерации: Если фактическая скорость выше заданной скорости, постепенно
увеличивайте коэффициент компенсации скольжения (F4.09).
Примечание:
Значение автоматической компенсации скольжения относится к номинальному скольжению
двигателя, поэтому номинальная скорость двигателя (F5.04) должна быть задана корректно.
Компенсация скольжения неактивна, если коэффициент компенсации скольжения равен 0.
Глава 6 Описание параметров
72
F4.11 Источник напряжения для
Диапазон: 0~4【0】
раздельного вольт-частотного
управления
0: Неактивно
Раздельное вольт-частотное управление неактивно. Преобразователь использует обычную функцию
контроля по вольт-частотной характеристике.
1~4: Выходное напряжение и частота контролируются отдельно.
Преобразователь вырабатывает частоту в соответствии с заданным значением и работает в
соответствии с заданным временем ускорения/замедления. Напряжение же регулируется независимо
источником заданного напряжения, определенном в данном параметре, и временем ускорения/замедления
в соответствии с F4.13 («Время повышения напряжения для раздельного вольт-частотного управления»).
Примечание:
Максимальное физическое количество аналоговых и импульсных входных сигналов соответствует
максимальному выходному напряжению (F0.14).
F4.12 Цифровая уставка напряжения
Диапазон:
0～Макс. выходное
для раздельного вольт-частотного
напряжение【0 В】
управления
Данный параметр используется для регулировки значения выходного напряжения, если источником
напряжения является цифровая настройка при раздельном вольт-частотном управлении.
F4.13 Время повышения напряжения
Диапазон: 0,0 с～1000,0 с【0,0 с】
для раздельного вольт-частотного
управления
Данный параметр используется для регулировки значения времени повышения выходного напряжения,
если напряжение контролируется отдельно. Время ускорения - это время, при котором напряжение
увеличивается от 0 до максимального значения.
F4.14 Подавление колебаний при
Диапазон: 0,0 с～1000,0 с【0,0 с】
вольт-частотном управлении
Если для данного параметра задано значение 0, подавление колебаний при вольт-частотном управлении
неактивно. Чем больше данное значение, тем сильнее эффект подавления. Для эффекта подавления обычно
задается значение 100~300.
6.6 Группа параметров двигателя (F5)
F5.00 Тип двигателя
Диапазон: 0～2【0】
F5.01 Число полюсов двигателя
Диапазон: 2～56【4】
F5.02 Номинальная мощность
Диапазон: 0,4～999,9 кВт【Зависит от модели】
F5.03 Номинальный ток
Диапазон: 0,1～999,9 А【Зависит от модели】
F5.04 Номинальная скорость
Диапазон: 0～24000 об/мин【Зависит от модели】
вращения
Функции F5.00～F5.04 используются для регулировки контролируемых параметров двигателя. Чтобы
обеспечить эффективное управление электродвигателем, необходимо корректно задать значения
параметровF5.00～F5.04 в соответствии со значениями, указанными на заводской табличке двигателя.
Примечание：
При управлении по вольт-частотной характеристике мощность двигателя соответствует мощности
преобразователя. Как правило, допустимая мощность двигателя должна быть на две ступени ниже, чем
Глава 6 Описание параметров
73
мощность преобразователя. При бессенсорном векторном управлении или векторном управлении
мощность двигателя должна точно соответствовать мощности преобразователя. В противном случае
качество управления не гарантировано.
F5.05 Ток холостого хода I0
Диапазон: 0,1～999,9 А【Зависит от модели】
F5.06 Сопротивление статора R1
Диапазон: 0,00%～50,00%【Зависит от модели】
F5.07 Индуктивное
Диапазон: 0,00%～50,00%【Зависит от модели】
сопротивление утечки X
F5.08 Сопротивление ротора R2
Диапазон: 0,00%～50,00%【Зависит от модели】
F5.09 Взаимное индуктивное
Диапазон: 0,0%～200,0%【Зависит от модели】
сопротивление Xm
Вышеуказанные параметры изображены на рис. 6-12 внизу:
R
jX
jX
1
1
2
I
1
R
R2
m
U
I
1
2
I
0
s
X
m

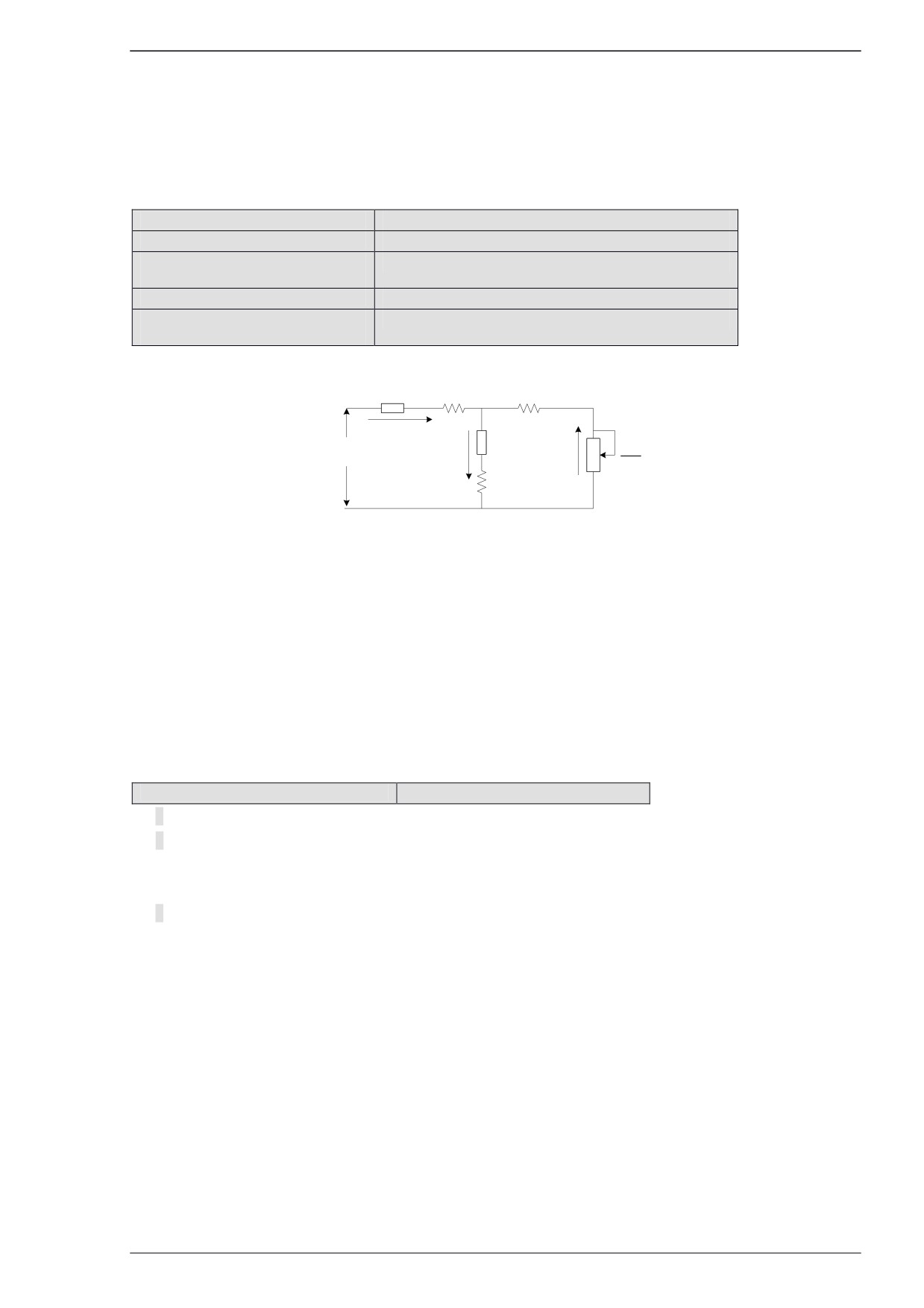

Рис. 6-12 Эквивалентная схема асинхронного двигателя
На рис.6-12, R1, Xl, R2, X2, Xm и I0 представляют сопротивление статора, индуктивность рассеяния
статора, сопротивление ротора, индуктивность рассеяния ротора, взаимную индуктивность и ток
холостого хода соответственно. Значение параметра F5.07 - это сумма индуктивности рассеяния статора и
индуктивности рассеяния ротора.
После изменения номинальной мощности двигателя (F5.02) преобразователь автоматически меняет
значения F5.03～F5.09, чтобы адаптироваться к номинальной мощности двигателя.
F5.10 Выбор автонастройки
Диапазон: 0~2【0】
0: Нет операции
1: Статическая настройка. Подходит в ситуации, где двигатель нелегко отсоединить от нагрузки.
Описание действия: Задайте для функциональный кода значение 1 и нажмите на клавишу ПУСК для
подтверждения. После этого преобразователь проведет статическую настройку.
2: Настройка с вращением вала
Чтобы обеспечить динамичное управление преобразователем, необходимо выбрать настройку с
вращением вала. Во время этой настройки двигатель должен быть отсоединен от нагрузки (то есть, на
холостом ходу).
Описание действия: Установите значение параметра F5.10=2. На дисплее появится надпись «-At-». В
этом режиме нажмите на клавишу ПУСК для запуска процесса автокалибровки. После этого
преобразователь сначала проведет статическую настройку, а затем ускорится до 80% номинальной
частоты двигателя в соответствии со временем ускорения, заданным в F0.19, поддерживая данную
частоту в течение некоторого времени, и наконец замедлится до нулевой скорости в соответствии с
временем замедления, заданным в F0.20. После завершения процесса автокалибровки на дисплее
будет отображаться заданное значение частоты.
Глава 6 Описание параметров
74
6.7 Группа входных клемм (F6)
F6.00 Режим управления с помощью
Диапазон: 0～3【0】
управляющих клемм
Данный параметр определяет четыре различных режима управления, которые контролируют работу
преобразователя частоты с внешних клемм.
0: Двухпроводной режим управления 1
Данный режим управления используется наиболее часто. Вращение вперед/назад двигателя
определятся командами с клемм FWD (ВПЕРЕД) и REV (НАЗАД), как показано на рис. 6-13.

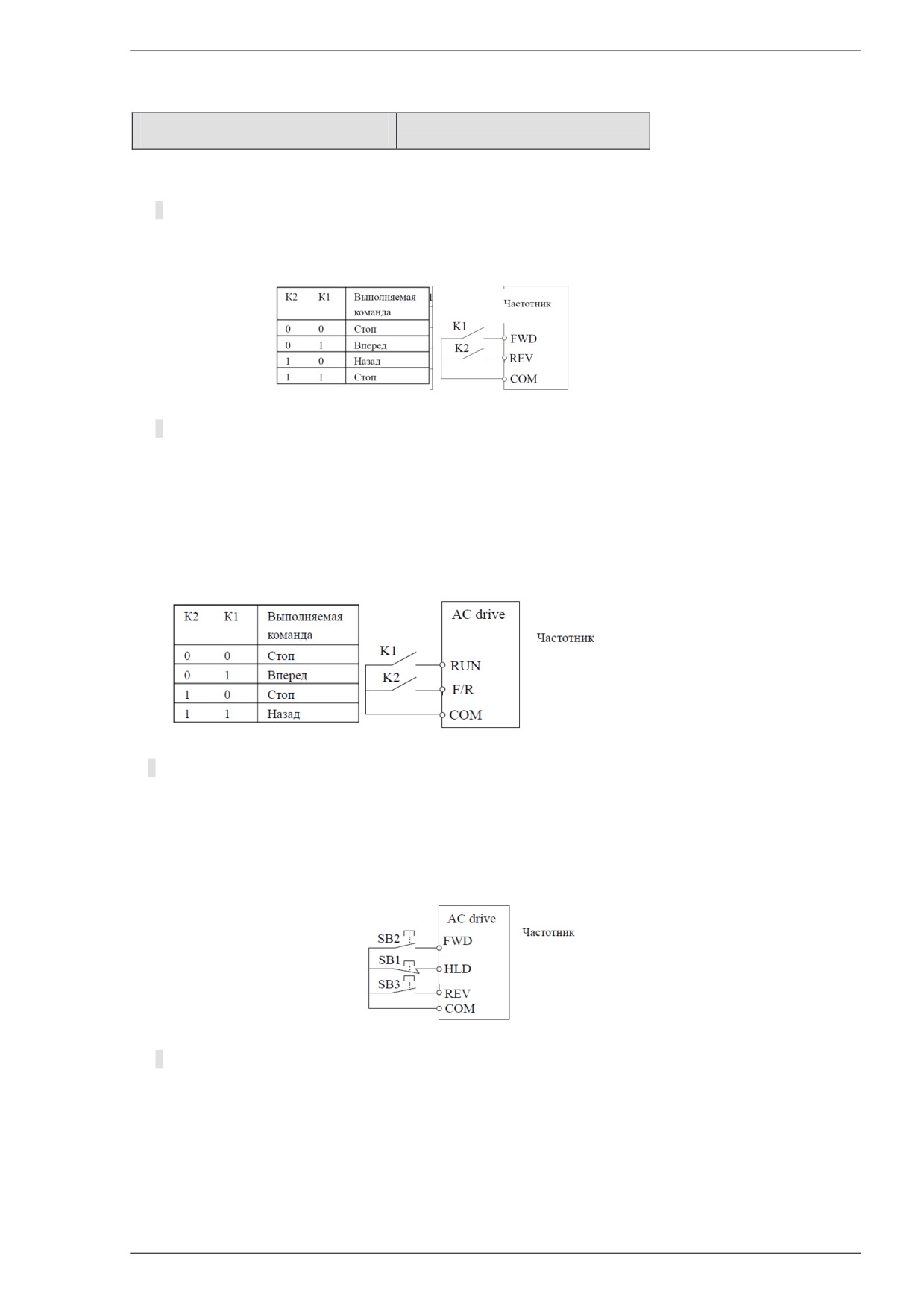

Рис.6-13 Двухпроводной режим управления 1
1: Двухпроводной режим управления 2
В данном режиме используются обе функции: RUN (ПУСК) and F/R (Направление вращения). Если
активируется функция RUN, преобразователь запускается. Если функция F/R выбрана, но не
активирована, преобразователь будет выполнять вращение вперед. Если функция F/R выбрана и
активирована, преобразователь будет выполнять вращение назад. Если функция F/R не выбрана,
рабочее направление определяется функциональным кодом (F0.17). Подключение клемм изображено
на рис. 6-14.
Рис. 6-14 Двухпроводной режим управления 2
2: Трехпроводной режим управления 1
В данном режиме клеммы FWD и REV активируют и контролируют направление вращения двигателя
вперед и назад при эффективном импульсном сигнале. HLD - это клемма поддерживания, то есть,
если HLD активна, поддерживается импульсный сигнал FWD и REV; если HLD неактивна,
поддержка FWD и REV деактивируется. Преобразователь можно остановить посредством
отсоединения клеммы HLD. См. рис. 6-15
Рис.6-15 Трехпроводной режим управления 1

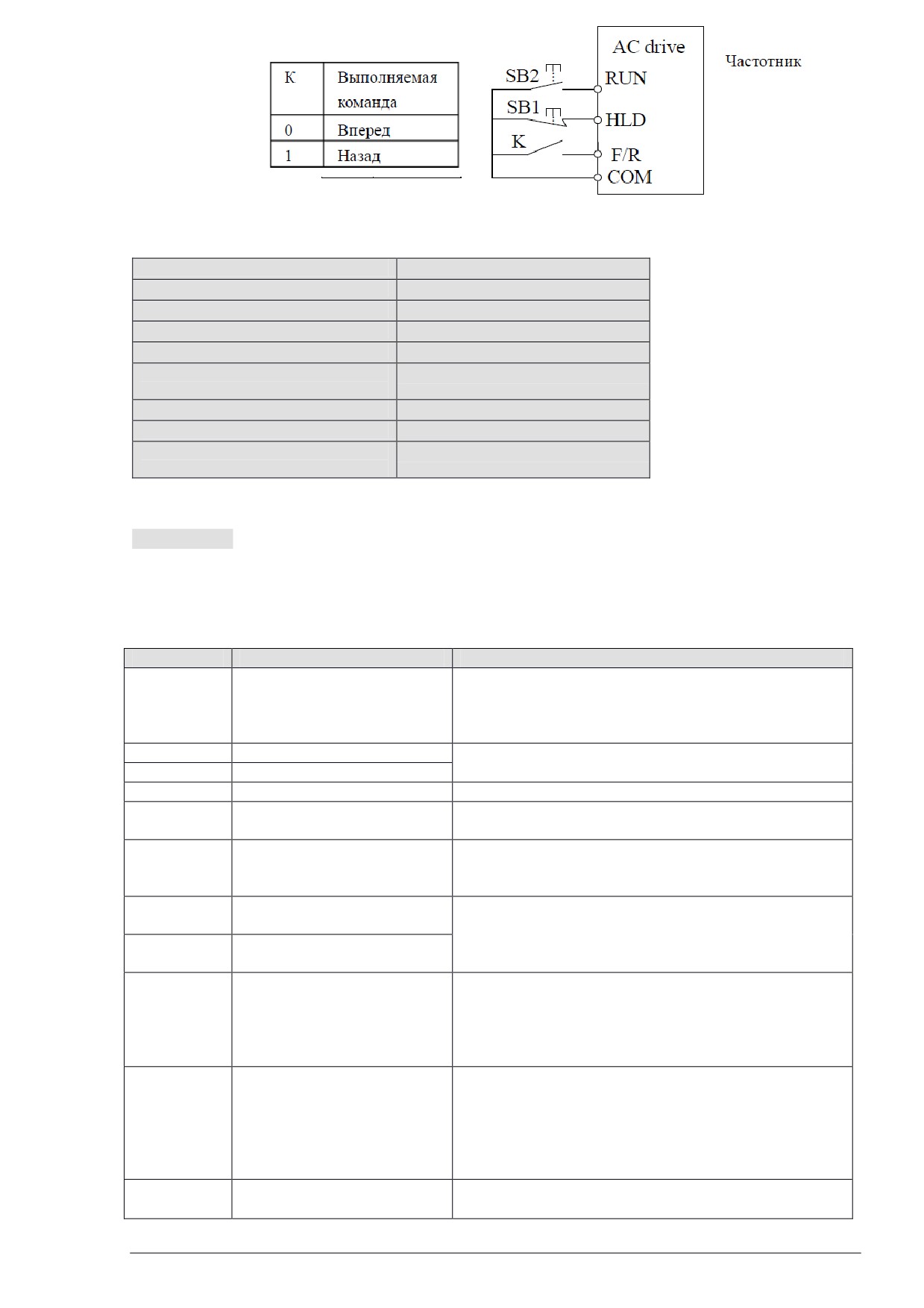

3: Трехпроводной режим управления 2
В данном режиме клемма RUNактивирует выполнение команды “Пуск”; а клемма F/R определяет
направление вращения двигателя. Если клемма HLD активна, импульсный сигнал RUN
поддерживается; если HLD неактивна, поддержка RUN деактивируется. Команда остановки
выполняется посредством отсоединения клеммы HLD. См. рис. 6-16. Если F/R не выбрано, рабочее
направление вращения определяется функциональным кодом (F0.17).
Глава 6 Описание параметров
75
Рис.6-16 Трехпроводной режим управления 2
F6.01 Выбор функции клеммы X1
Диапазон: 0～58【1】
F6.02 Выбор функции клеммы X2
Диапазон: 0～58【2】
F6.03 Выбор функции клеммы X3
Диапазон: 0～58【8】
F6.04 Выбор функции клеммы X4
Диапазон: 0～60【17】
F6.05 Выбор функции клеммы X5
Диапазон: 0～60【18】
F6.06 Выбор функции клеммы
Диапазон: 0～56【0】
X6/(AI1 для B2)
F6.07 Выбор функции клеммы X7
Диапазон: 0～56【0】
F6.08 Выбор функции клеммы X8
Диапазон: 0～56【0】
F6.09 Выбор функции клеммы
Диапазон: 0～56【0】
X9/(AI1 для B3)
Данные параметры используются для определения функций многофункциональных цифровых входных
клемм. Подробную информацию см. в таблице 6-3.
Примечание
：Клеммы X6～X9 находятся на карте расширения IO.
Таблица 6-3 Список функций цифровых входных клемм
Значение
Функция
Описание
Входная клемма не имеет функции. Преобразователь не
выполняет никаких действий даже при активном состоянии
0
Клемма не используется (NULL)
входа. Неопределенную клемму можно задать как NULL,
чтобы избежать ошибочного действия.
1
Вращение вперед (FWD)
Управление вращением вперед или назад с внешних клемм.
2
Вращение назад (REV)
3
Работа (RUN)
Управление пуском с внешних клемм. (при F6.00=1)
Рабочее направление вращения
Выбор направления вращения с внешних клемм. Неактивное
4
вперед/назад (F/R)
состояние: вперед; Активное состояние: назад. (при F6.00=1)
Клемма удержания сигнала выполнения команды, относится к
5
Выбор удержания HLD
настройке режимов управления выполнения команды с
внешних клемм F6.00.
Вращение вперед в толчковом
Клеммы работы в толчковом режиме. Приоритет у команды
6
режиме (FJOG)
FJOG. Для получения подробной информации относительно
Вращение назад в толчковом
частоты и времени ускорения/замедления в толчковом режиме
7
режиме (RJOG)
см. функциональные коды F2.00, F2.01 и F2.02.
Клемма, определяемая как RST может использоваться для
сброса ошибки в состоянии ошибки. В рабочем состоянии
8
СБРОС (RST)
активация данной клеммы способствует остановке
преобразователя в соответствии с предварительно заданным
режимом остановки.
Если для параметра выбора источника опорной частоты (F0.05)
задано значение 3, данная клемма используется для
Переключение источника
переключения между Freq. reference 1 и Freq. reference 2. Если
9
частоты
для выбора источника частоты (F0.05) задано значение 4,
выполняется переключение между Frequency ref. 1 и (Freq. ref.1
+ Freq. ref.2)
Если частота определяется внешними клеммами, эти клеммы
10
Клемма UP (ВВЕРХ)
используются для повышения и понижения частоты. Если
Глава 6 Описание параметров
76
Значение
Функция
Описание
источником частоты является цифровая настройка, клеммы
11
Клемма DOWN (ВНИЗ)
могут использоваться для регулировки повышения и
понижения заданной частоты.
Если заданная частота - это цифровая уставка заданной
частоты, то данная клемма может использоваться для удаления
Удаление настройки клемм
12
значения частоты, измененного с помощью клемм UP/DOWN,
UP/DOWN
и восстановления заданной частоты до значения установки
F0.06.
Преобразователь отключает выходную модуляцию, и
остановка двигателя происходит без управления от
Вращение по инерции до
13
преобразователя. Это обычный метод, применяемый в случае
остановки
высокоинерционной нагрузки и при отсутствии требований ко
времени остановки.
Если клемма активна, преобразователь включает торможение
постоянным током. Интенсивность торможения постоянным
14
Торможение постоянным током
током соответствует значению тока торможения, заданному в
F1.11.
Защита преобразователя от воздействия внешних сигналов
15
Запрет ускорения/замедления
(кроме команды остановки) и поддержка текущего значения
частоты.
Если клемма активируется тогда, когда преобразователь
находится в режиме работы, преобразователь моментально
начинает выполнять вращение по инерции до остановки. Если
16
Запрет работы преобразователя
преобразователь находится в режиме остановки, выполнение
запуска невозможно. Данная функция в основном используется
в связи с безопасностью.
Вход №1 для предустановленной
17
скорости
Функция реализует 16-ступенчатое управление скорости
Вход №2 для предустановленной
18
посредством комбинации цифрового кода четырех клемм. Для
скорости
получения подробной информации см. прилагаемую таблицу 6-
Вход №3 для предустановленной
19
4 статусов клемм сигналов многоступенчатого управления,
скорости
которые. соответствуют значениям 17~20.
Вход №4 для предустановленной
20
скорости
Деактивация управления
21
Управление крутящим моментом преобразователя неактивно.
крутящим моментом
Выбор времени
С помощью комбинаций цифрового статуса данных клемм
22
ускорения/замедления 1
можно выбрать четыре типа установок времени
Выбор времени
ускорения/замедления. Для подробной информации см.
23
ускорения/замедления 2
таблицу 6-5.
Нормально разомкнутый вход
Преобразователь выполняет замедление до остановки, но
24
внешней паузы
рабочие параметры сохраняются в памяти, то есть такие, как
параметр ПЛК, колебание частоты и ПИД-регулятор. После
Нормально замкнутый вход
25
данной паузы сигнал исчезает, преобразователь
внешней паузы
восстанавливает состояние, в котором находился до остановки.
Нормально разомкнутый вход
26
внешней ошибки
После того, как поступает внешний сигнал ошибки ,
Нормально замкнутый вход
преобразователь сообщает об ошибке и выполняет остановку.
27
внешней ошибки
Если для источника управления выполнением команды (F0.02)
Переключение управления на
28
выбрано значение 0 или 2, данная клемма выполняет
клеммы
переключение управления на внешние клеммы.
Если для источника управления выполнением команды (F0.02)
Переключение управления на
29
выбрано значение 1 или 2, данная клемма выполняет
панель управления
переключение управления на панель управления.
Клемма внешней остановки; то
Данная функция определяет клемму внешней остановки. В
30
же, что и кнопка СТОП в режиме
режиме управления с панели данная клемма может выполнить
с панели управления.
остановку преобразователя. То же выполняет клавиша СТОП
Глава 6 Описание параметров
77
Значение
Функция
Описание
на панели.
Преобразователь выполняет сброс до первого этапа работы
32
Сброс состояния ПЛК
ПЛК.
Преобразователь делает паузу при текущей частоте. Если
Пауза операции управления с
33
деактивировать данную клемму, преобразователь возобновит
колебанием частоты
работу с колебанием частоты.
Сброс операции до управления с
Преобразователь вновь входит в режим колебаний центральной
34
колебанием частоты
частоты.
ПИД-регулятор временно неактивен, и преобразователь
35
Пауза в ПИД-регулировании
поддерживает выходной сигнал текущей частоты.
Переключение параметров ПИД-
Если клемма активна, ПИД-управление переключается на
36
регулятора
вторую группу параметров ПИД-регулятора.
Изменение направления
Если клемма активна, направление действия ПИД-регулятора
37
вращения ПИД-регулятора
противоположно направлению, заданному в F8.04.
Если клемма активна, преобразователь начинает отсчет
38
Ввод отсчета времени
времени, при деактивации клеммы отсчет времени обнуляется.
39
Ввод сигнала счетчика
Входная клемма отсчета импульсов.
40
Обнуление счетчика
Обнуляет статус счетчика.
Если функция клеммы активна, фактическая длина при
41
Обнуление фактической длины
управлении с фиксированной длиной обнуляется.
42
Вращение вперед (FWD NC)
Управление вращением вперед или назад с внешних клемм.
43
Вращение назад (REV NC)
Клемма удержания рабочего сигнала, относится к настройке
HLD (Нормально разомкнутый
44
режимов управления выполнения команды с внешних клемм
вход)
F6.00.
45
Усиление крутящего момента
Если заданный крутящий момент определяется дискретным
Отмена усиления крутящего
сигналом, данная функция способствует усилению,
46
момента
уменьшению и отмене усиления крутящего момента. См. F3.24
и F3.25 для получения подробной информации по усилению
47
Уменьшение крутящего момента
момента и диапазону регулировки.
восстанавливает параметры
Если пользователь ранее выполнил резервное копирование
48
пользователя (действительна в
параметров, преобразователь можно сбросить до этих настроек
состоянии остановки)
параметров с помощью данной клеммы в состоянии остановки.
49~56
Резерв
Резерв
Высокоскоростной импульсный вход. Данная функция
57
Импульсный вход
действительна только для X4 и X5. X4 имеет приоритет при
определении двух входов.
Вход однофазного измерения скорости. Действительна только
Вход однофазного измерения
58
для X4 и X5. X4 имеет приоритет при определении двух
скорости
входов.
59
Вход измерения скорости A
Вход измерения скорости A. Действительно только для X4
60
Вход измерения скорости B
Вход измерения скорости B. Действительно только для X5
Таблица 6-4 Руководство по выбору настройки значения предустановленной частоты
Параметр многофункционального входа
Значение заданной частоты
Значение
Значение
Значение
Значение
Настройка частоты
Параметр
20
19
18
17
ВЫКЛ
ВЫКЛ
ВЫКЛ
ВЫКЛ
F0.06
F0.06
ВЫКЛ
ВЫКЛ
ВЫКЛ
ВКЛ
Предустановленная частота 1
F9.00
ВЫКЛ
ВЫКЛ
ВКЛ
ВЫКЛ
Предустановленная частота 2
F9.01
ВЫКЛ
ВЫКЛ
ВКЛ
ВКЛ
Предустановленная частота 3
F9.02
ВЫКЛ
ВКЛ
ВЫКЛ
ВЫКЛ
Предустановленная частота 4
F9.03
ВЫКЛ
ВКЛ
ВЫКЛ
ВКЛ
Предустановленная частота 5
F9.04
ВЫКЛ
ВКЛ
ВКЛ
ВЫКЛ
Предустановленная частота 6
F9.05
ВЫКЛ
ВКЛ
ВКЛ
ВКЛ
Предустановленная частота 7
F9.06
ВКЛ
ВЫКЛ
ВЫКЛ
ВЫКЛ
Предустановленная частота 8
F9.27
Глава 6 Описание параметров
78
Параметр многофункционального входа
Значение заданной частоты
ВКЛ
ВЫКЛ
ВЫКЛ
ВКЛ
Предустановленная частота 9
F9.28
ВКЛ
ВЫКЛ
ВКЛ
ВЫКЛ
Предустановленная частота 10
F9.29
ВКЛ
ВЫКЛ
ВКЛ
ВКЛ
Предустановленная частота 11
F9.30
ВКЛ
ВКЛ
ВЫКЛ
ВЫКЛ
Предустановленная частота 12
F9.31
ВКЛ
ВКЛ
ВЫКЛ
ВКЛ
Предустановленная частота 13
F9.32
ВКЛ
ВКЛ
ВКЛ
ВЫКЛ
Предустановленная частота 14
F9.33
ВКЛ
ВКЛ
ВКЛ
ВКЛ
Предустановленная частота 15
F9.34
Таблица 6-5 Таблица выбора настройки времени ускорения/замедления
Клемма 2
Клемма 1
Выбор настройки времени
ускорения/замедления
ВЫКЛ
ВЫКЛ
Время ускор. 1/ Время замедл. 1
ВЫКЛ
ВКЛ
Время ускор. 2/ Время замедл. 2
ВКЛ
ВЫКЛ
Время ускор. 3/ Время замедл. 3
ВКЛ
ВКЛ
Время ускор. 4/ Время замедл. 4

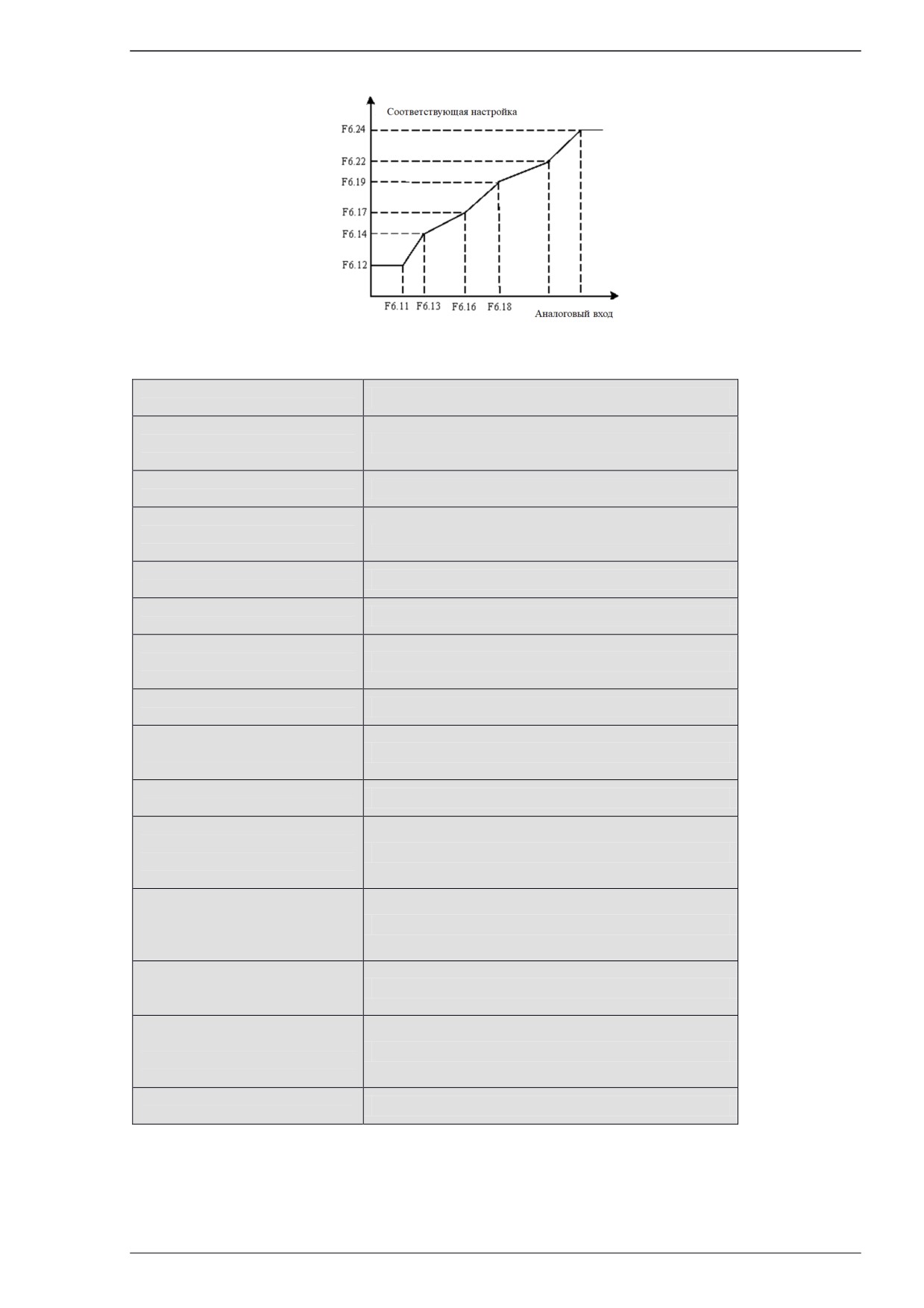

F6.10 Выбор аналогового входа на
Диапазон: 0~3【0】
нелинейной кривой
0: Выбор не выполняется
Параметры F6.11～F6.15 используются для определения входов AI1, параметры F6.16～F6.20
используются для определения входов AI2, а параметры F6.21～F6.25 используются для
определения импульсных входов. Они независимы и не мешают друг другу.
1: AI1
Все параметры от F6.11 до F6.25 - точки нелинейной кривой для канала AI1, как показано
на рис.6-17. Взято время фильтрации AI1 (F6.15). За значения точек настройки входа AI2 в
F6.16~6.20 принимаются значения 0,00~10,00В и соответствующие им процентные значения
0,00~100,00%. За точки настройки импульсного входа взяты значения 0,00~50,00 кГц и
соответствующие им процентные значения 0,00~100,00%.
2: AI2
Все параметры от F6.11 до F6.25 - точки нелинейной кривой для канала AI2, как показано на рис. 6-
17. Взято время фильтрации AI2 F6.20. За значения точек настройки входа AI1 в F6.16~6.20 взяты
значения 0,00~10,00В и соответствующие им процентные значения 0,00~100,00%. За точки
настройки импульсного входа взяты значения 0,00~50,00 кГц и его соответствующие им процентные
значения 0,00~100,00%.
3: Импульсный вход
Все параметры от F6.11 до F6.25 - точки нелинейной кривой для канала импульсного входа, как
показано на рис.6-17. Взято время фильтрации импульсов F6.25. За значения точек настройки входа
AI1 в F6.16~6.20 взяты значения 0,00~10,00 В и соответствующие им процентные значения
0,00~100,00%. За значения точек настройки входа AI2 в F6.16~6.20 принимаются значения
0,00~10,00 В и соответствующие им процентные значения 0,00~100,00%.
Глава 6 Описание параметров
79
Рис. 6-17 Нелинейная кривая аналогового входа
F6.11 Нижнее предельное
Диапазон настройки: 0,0~F6.13【0,00 В】
значение входного сигнала AI1
F6.12 Процентное соответствие
нижнему предельному
Диапазон настройки: -200%~ 200.0%【0,0%】
значению входного сигнала AI1
F6.13 Верхнее предельное
Диапазон настройки:F6.11～10,00 В【10,00 В】
значение входного сигнала AI1
F6.14 Процентное соответствие
верхнему предельному
Диапазон настройки: -200%~ 200,0%【100,0%】
значению входного сигнала AI1
F6.15 Время фильтра входного
Диапазон настройки: 0,01～50,00 с 【0,05 с】
сигнала AI1
F6.16 Нижнее предельное
Диапазон настройки: 0,00～F6.18 【0,00 В】
значение входного сигнала AI2
F6.17 Процентное соответствие
нижнему предельному
Диапазон настройки: -200%~ 200,0%【0,0%】
значению входного сигнала AI2
F6.18 Верхнее предельное
Диапазон настройки: F6.16～10,00В【10,00В】
значение входного сигнала AI2
F6.19 Процентное соответствие
верхнему предельному
Диапазон настройки: -200%~ 200,0%【100,0%】
значению входного сигнала AI2
F6.20 Время фильтра входного
Диапазон настройки: 0,01～50,00 с 【0,05 с】
сигнала AI2
F6.21 Нижнее предельное
значение входного импульсного
Диапазон настройки: 0,00～F6.23 【0,00 кГц】
сигнала
F6.22 Процентное соответствие
нижнему предельному
Диапазон настройки: -200%~ 200,0%【0,0%】
значению входного
импульсного сигнала
F6.23 Верхнее предельное
значение входного импульсного
Диапазон настройки: F6.21~50,00 кГц【50,00 кГц】
сигнала
F6.24 Процентное соответствие
верхнему предельному
Диапазон настройки: -200%~ 200,0%【100,0%】
значению входного
импульсного сигнала
F6.25 Время фильтра входного
Диапазон настройки: 0,01～50,00 с 【0,05 с】
импульсного сигнала
Вышеуказанные функциональные коды определяют отношение между напряжением аналогового
входа (AI1, AI2, импульсный вход) и его соответствующим процентным значением. Если напряжение
аналогового входа превышает заданное верхнее предельное значение входа или максимальный диапазон
входа, лишняя часть будет восприниматься как соответствующая верхнему или нижнему пределу, как
Глава 6 Описание параметров
80
показано на рис. 6-18.

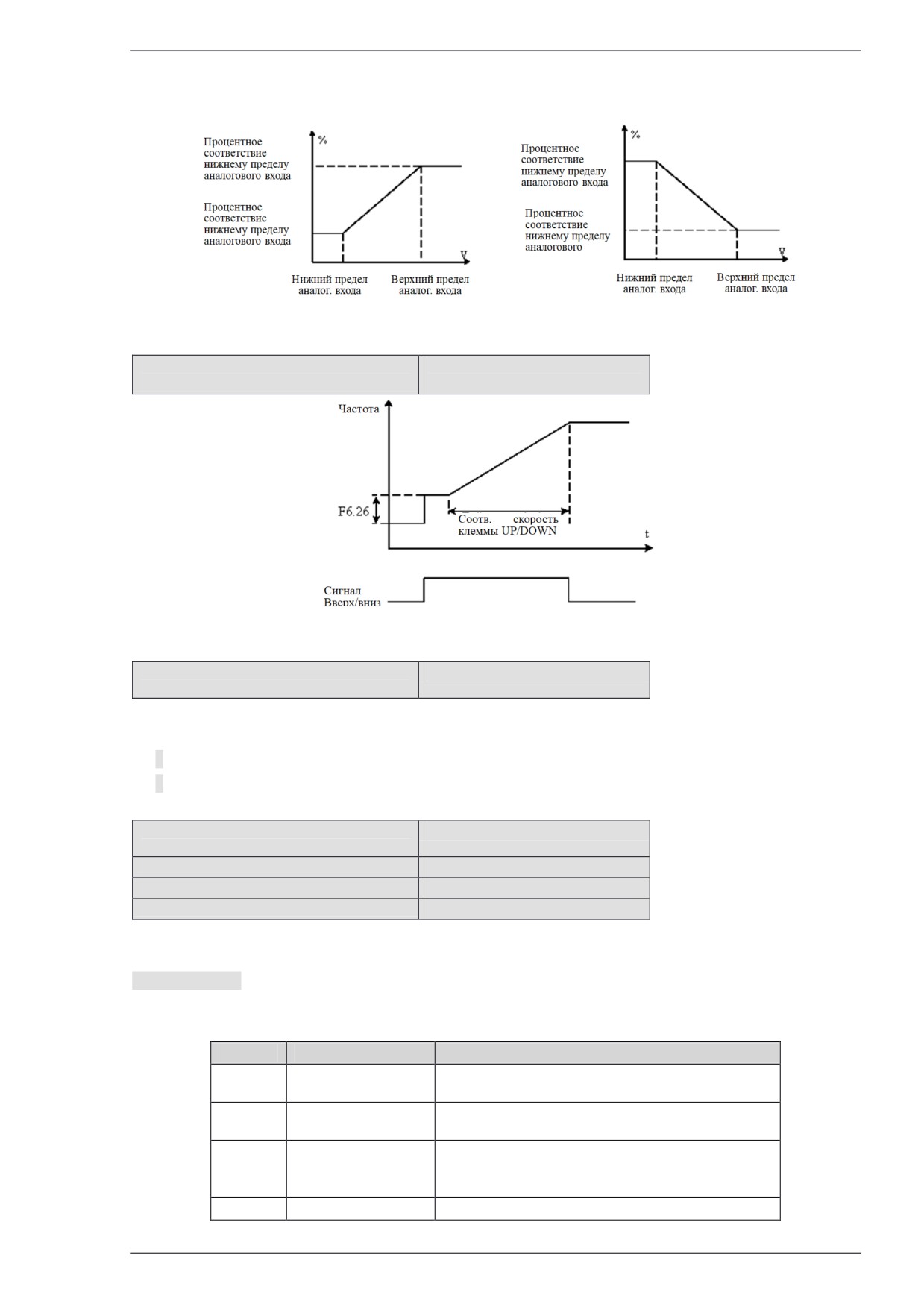

Рис. 6-18 Линейная кривая аналогового входа
F6.26
Начальный шаг клеммы
Диапазон:
0,00~10,00
кГц
UP/DOWN
【0,01 Гц】
Рис.6-19 Начальный шаг клеммы UP/DOWN
F6.27 Исходный уровень заданной
Диапазон: 0~1【0】
частоты 2
Если заданная частота 2 - аналоговая или импульсная настройка, данным параметром определяется ее
исходный уровень.
0: Максимальная частота
1: Заданная частота-1
6.8 Группа выходных клемм (F7)
F7.00 Определение выходной клеммы
Диапазон: 0～27【0】
DO
F7.01 Выбор выходной клеммы Y1
Диапазон: 0～27【1】
F7.02 Выбор выходной клеммы Y1
Диапазон: 0～27【0】
F7.03 Выбор выхода реле 1 (TA/TB/TC)
Диапазон: 0～27【16】
Подробная информация по выбору функции многофункциональной выходной клеммы представлена в
таблице 6-6.
Примечание:
Клемма DO может использоваться как многофункциональная выходная клемма, только если F7.21=0.
Таблица 6-6: Выбор многофункциональных выходных клемм
Значение
Функция
Описание
Функция не
Выходная клемма не имеет функции.
0
используется (NULL)
Преобразователь работает, наличие выходной
1
В работе
частоты (может быть равна 0). Выход «ВКЛЮЧЕН».
Частота достигла
2
заданного значения
Для получения подробной информации см. F7.05.
(FAR)
3
Частота 1 достигнута
Для получения подробной информации см F7.06 и
Глава 6 Описание параметров
81
Значение
Функция
Описание
(FDT1)
F7.07.
Частота 2 достигнута
Для получения подробной информации см F7.08 и
4
(FDT2)
F7.09.
Определение частоты
Когда выходная частота увеличивается до частоты на
5
при ускорении
стадии повышения (F7.10), выход «ВКЛЮЧЕН».
Когда выходная частота падает до частоты на стадии
Определение частоты
6
понижения (F7.11), клемма дает сигнал
при замедлении
«ВКЛЮЧЕНА».
Работа при нулевой
Если выходная частота преобразователя равна 0, но он
7
скорости
работает, выход «ВКЛЮЧЕН».
8
Нулевая скорость
Если выходная частота равна 0, выход «ВКЛЮЧЕН».
Завершение цикла
9
Если ПЛК завершил один цикл, выход «ВКЛЮЧЕН».
ПЛК
Указание рабочего
Указывает на текущий рабочий цикл. См. таблицу 5-7
10
цикл (Совместная
для подробной информации.
настройка в DO\Y1)
На частотный преобазователь подано питание,
11
Готов к работе
отсутствует ошибка и преобразователь готов к работе,
выход «ВКЛЮЧЕН».
Если многофункциональная входная клемма,
определенная как № 38 активна, преобразователь
Время достигло
начинает отсчет времени. Когда время превышает
12
заданного значения
значение, предварительно заданное для параметра
F7.14, дается сигнал на включение. Если входная
клемма деактивируется, значение времени обнуляется.
Счетчик достиг
Если значение счетчика достигло значения, заданного
13
заданного значения
в F7.13, выход «ВКЛЮЧЕН».
14
Резерв
Резерв
Момент достиг
Если крутящий момент двигателя превышает
15
заданного значения
значение (заданное в P7.12), выход «ВКЛЮЧЕН».
Выход ошибки
Если преобразователь встает в ошибку, выход
16
преобразователя
«ВКЛЮЧЕН».
Пониженное
Если на преобразователь подано пониженное
17
напряжение
напряжение, выход «ВКЛЮЧЕН».
Предупреждение о
Если выходной ток выше значения, определенного в
18
перегрузке
FC.02 (Предаварийный уровень обнаружения
преобразователя
чрезмерной нагрузки), выход «ВКЛЮЧЕН».
Фиксированная
длина достигла
Если фактическая длина превышает предварительно
19
заданного значения,
заданную длину, выход «ВКЛЮЧЕН».
сигналы высокого
уровня
ПИД-регулятор в
Если ПИД-регулятор находится в состоянии сна,
20
состоянии сна
выход «ВКЛЮЧЕН».
21
AI1>AI2
Если значение AI1>AI2, выход «ВКЛЮЧЕН».
22
AI1<F7.16
Если значение AI1<F7.16, выход «ВКЛЮЧЕН».
23
AI1>F7.16
Если значение AI1>F7.16, выход «ВКЛЮЧЕН».
24
F7.16<AI1<F7.17
Если значение F7.16<AI1<F7.17, выход «ВКЛЮЧЕН».
Частота достигла
Если значение рабочей частоты достигает нижнего
25
нижнего предельного
предела, выход «ВКЛЮЧЕН».
значения
Сигнал управления
вспомогательным
Сигнал управления вспомогательным насосом для
26
насосом
постоянной подачи воды под давлением, для
многонасосной
получения подробных инструкций см. F7.28 и F7.29.
системы
Глава 6 Описание параметров
82
Значение
Функция
Описание
Сигнал управления электродвигателя с
Сигнал для работы с
электромеханическим тормозом, для получения
33
электромеханическим
подробных инструкций см. F7.42~F7.49.
тормозом
Функция не доступна в ПЧ ITD...B3-EE05(EE24)_0301
Таблица 6-7 Рабочие этапы ПЛК
Y2
Y1
D0
Рабочий этап
ВЫКЛ
ВЫКЛ
ВКЛ
T1
ВЫКЛ
ВКЛ
ВЫКЛ
T2
ВЫКЛ
ВКЛ
ВКЛ
T3
ВКЛ
ВЫКЛ
ВЫКЛ
T4
ВКЛ
ВЫКЛ
ВКЛ
T5
ВКЛ
ВКЛ
ВЫКЛ
T6
ВКЛ
ВКЛ
ВКЛ
T7
F7.05
Ширина
обнаружения
Диапазон: 0,00～10,00 Гц【2,50 Гц】
достижения частоты заданного
значения
Если выходная частота преобразователя находится в пределах ширины обнаружения частоты,
вырабатывается импульсный сигнал, как показано на рис. 6-20.

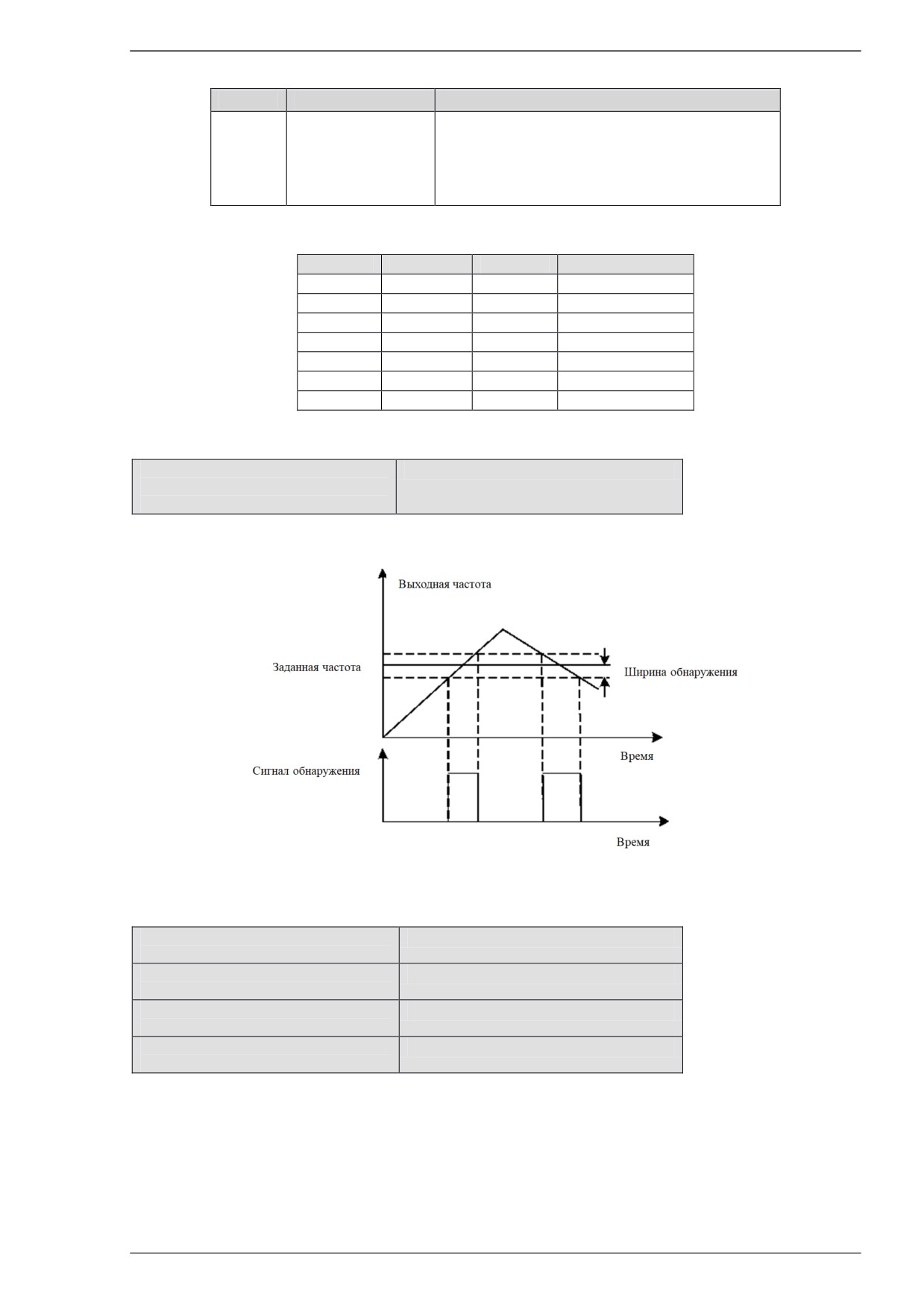

Рис.6-20 Схема обнаружения FAR
F7.06 Значение обнаружения частоты
Диапазон: 0,00～300,0 Гц 【5,00 Гц】
1 (уровень FDT1)
F7.07 Гистерезис для обнаружения
Диапазон: 0,00～10,0 Гц【1,00 Гц】
частоты 1 (задержка FDT1)
F7.08 Значение обнаружения частоты
Диапазон: 0,00～300,0 Гц 【25,00 Гц】
2 (уровень FDT2)
F7.09 Гистерезис для обнаружения
Диапазон: 0,00～10,0 Гц【1,00 Гц】
частоты 1 (задержка FDT2)
Настройка значений обнаружения достижения частотой заданного значения 2 и значения задержки
сброса действия изображены на рис. 6-21 ниже.
Глава 6 Описание параметров
83

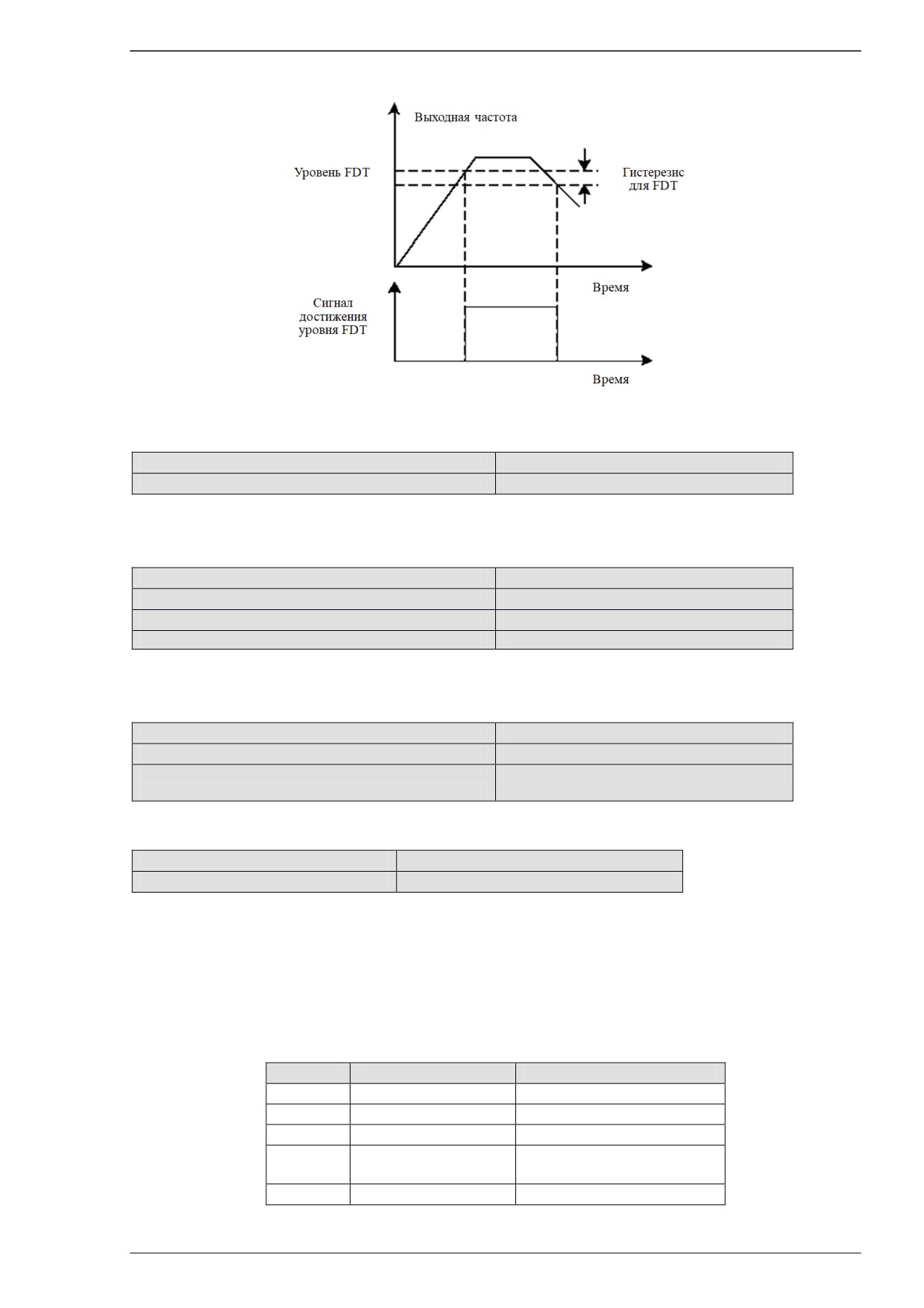

Рис. 6-21 Уровень FDT и схема задержки
F7.10 Обнаружение частоты на стадии повышения
Диапазон: 0,00～320,0 Гц【50,00 Гц】
F7.11 Обнаружение частоты на стадии понижения
Диапазон: 0,00～320,0 Гц【0,00 Гц】
Два данных параметра определяют значение запуска процесса обнаружения частоты на стадии
увеличения и уменьшения соответственно.
F7.12 Обнаружение заданного крутящего момента
Диапазон: 0,0~200,0%【100,0%】
F7.13 Предварительно заданное значение счетчика
Диапазон: 0~9999【0】
F7.14 Предварительно заданное значение времени
Диапазон: 0,0~6553,0 с【0,0 с】
F7.15 Резерв
Резерв
Вышеуказанные параметры определяют значение запуска процесса обнаружения достижения
крутящим моментом заданного значения и достижения заданного значения времени.
F7.16 Порог сравнения 1 с AI1
Диапазон: 0,00～10,00【0,00 В】
F7.17 Порог сравнения 2 с AI1
Диапазон: 0,00～10,00【0,00 В】
F7.18 Ошибка гистерезиса сравнения с
Диапазон: 0,00～30,00【0,20 В】
аналоговыми входами
Данные параметры определяют значение сравнения с аналоговыми входами. См. таблицу 6-6 (значение
22-24) для получения подробной информации.
F7.19 Выбор выхода AO1
Диапазон: 0～14【1】
F7.21 Выбор выхода DO
Диапазон: 0～14【0】
Стандартный аналоговый выходной сигнал имеет значение либо AO1 0~10 В, либо 0/4~20 мА,
которое можно выбрать с помощью перемычки на пульте управления. Для AO2 можно выбрать только
0~10 В. Диапазон выходных сигналов DO определяется параметрами F7.26 и F7.27. Подробная
информация по выбору выходных представлена в таблице 6-8.
Таблица 6-8 Выбор клемм аналоговых выходных сигналов
Значение
Функция
Описание
0
NULL
Функция не используется
1
Рабочая частота
0~максимальная частота
2
Заданная частота
0~максимальная частота
0～2* номинальный ток
3
Выходной ток
преобразователя
4
Выходное
0～максимальное
Глава 6 Описание параметров
84
содержание .. 2 3 4 5 ..
