Дизельные двигатели John Deere ИКО 9,0 л (обозначение модели 6090HF4). Руководство (2010 год) - часть 8





-----------------------------------------------------------------------------------------------------------------------------------------------------------

Признак
Неисправность
Решение
Черный или серый дым при
Двигатель перегружен
Уменьшить нагрузку на двигатель.
выхлопе
Двигатель сжигает масло
См. ПОИСК И УСТРАНЕНИЕ
НЕИСПРАВНОСТЕЙ СИСТЕМЫ
СМАЗКИ ниже в данном разделе.
Закупоренный или грязный
При необходимости замените
воздухоочиститель
элемент воздухоочистителя.
Неисправность глушителя и (или)
Замените глушитель или
выхлопной трубы (приводящая к
поврежденную трубу.
возникновению противодавления)
Неисправность электронной
Обратитесь к дистрибьютору
системы управления или серьезная
двигателей или дилеру по
неисправность двигателя.
техобслуживанию компании
John Deere.
Белый дым в выхлопных газах
Слишком низкое давление сжатия в
Определите причину низкой степени
двигателе
сжатия и при необходимости
выполните ремонт. Обратитесь
к дистрибьютору двигателей или
дилеру по техобслуживанию
компании John Deere.
Неисправный термостат
Проведите проверку термостатов;
(термостаты) (не отключаются)
если нужно, замените термостаты.
Охлаждающая жидкость попадает
Исправить или заменить при
в камеру сгорания (дефектное
необходимости. Обратитесь к
уплотнение головки блока
дистрибьютору двигателей или
цилиндров или трещина в головке
дилеру по техобслуживанию
блока цилиндров)
компании John Deere.
Неисправность электронной
Обратитесь к дистрибьютору
системы управления или серьезная
двигателей или дилеру по
неисправность двигателя.
техобслуживанию компании
John Deere.
Двигатель неустойчиво работает
Плохое качество топлива
Слейте топливо и замените
на холостом ходу
его качественным топливом
надлежащего сорта.
Утечка воздуха с всасывающей
Проверьте, затянуты ли соединения
стороны системы забора воздуха.
шлангов и труб; при необходимости
отремонтируйте.
Неисправность электронной
Обратитесь к дистрибьютору
системы управления или серьезная
двигателей или дилеру по
неисправность двигателя.
техобслуживанию компании
John Deere.
Чрезмерный расход топлива
Двигатель перегружен
Уменьшить нагрузку на двигатель.

-----------------------------------------------------------------------------------------------------------------------------------------------------------

Признак
Неисправность
Решение
Закупоренный или грязный
При необходимости замените
воздухоочиститель
элемент воздухоочистителя.
Слишком низкая степень сжатия
Определите причину низкой степени
сжатия и при необходимости
выполните ремонт.
Утечки в топливной системе
Найдите источник утечки и при
необходимости выполните ремонт.
Неподходящий тип топлива.
Используйте топливо надлежащего
типа.
Плохое качество топлива
Слейте топливо и замените
его качественным топливом
надлежащего сорта.
Ненадлежащий зазор клапана.
Обратитесь к вашему
уполномоченному дилеру
по техобслуживанию или
дистрибьютору двигателей
Топливные форсунки неисправны.
Обратитесь к вашему
уполномоченному дилеру
по техобслуживанию или
дистрибьютору двигателей
Топливный насос высокого
Обратитесь к вашему
давления не синхронизирован.
уполномоченному дилеру
по техобслуживанию или
дистрибьютору двигателей
Неправильная работа
Проверить турбонагнетатель.
турбонагнетателя.
Обратитесь к вашему
уполномоченному дилеру
по техобслуживанию или
дистрибьютору двигателей
Низкая температура двигателя.
Проверьте термостаты.
Топливо в масле
Трещина в головке блока цилиндров
Найдите трещину и по
мере необходимости
отремонтируйте/замените
компоненты. Обратитесь к
дистрибьютору двигателей или
дилеру по техобслуживанию
компании John Deere.
Система низкого давления —
Забит топливный фильтр
Замените топливный фильтр.
Низкое давление топлива
Закупорка топливных
Найдите и при необходимости
трубопроводов
устраните закупорку.

-----------------------------------------------------------------------------------------------------------------------------------------------------------

Признак
Неисправность
Решение
Неисправен топливный насос
Снимите и при необходимости
высокого давления
отремонтируйте или замените
топливный насос. Обратитесь к
дистрибьютору двигателей или
дилеру по техобслуживанию
компании John Deere.
Необычный шум при работе
Изношенные коренные подшипники
Определите зазор в подшипнике.
двигателя
или подшипники шатуна
Обратитесь к дистрибьютору
двигателей или дилеру по
ПРИМЕЧАНИЕ: Турбонагнета­
техобслуживанию компании
тель с изменяемой геоме­
John Deere.
трией запускается после
запуска двигателя, на не­
продолжительное время
вызывая в двигателе звук,
которым сопровождается
увеличение числа оборотов.
Это нормальное явление.
Не путайте звук при вра­
щении турбонагнетателя
по инерции с шумом, кото­
рый является признаком
неисправности подшип­
ника. Звук, который слышен
при вращении турбона­
гнетателя по инерции, —
нормальное явление.
Большой осевой люфт коленчатого
Проверьте осевой зазор
вала
коленчатого вала. Обратитесь
к дистрибьютору двигателей или
дилеру по техобслуживанию
компании John Deere.
Ослабленные крышки главного
Проверьте зазоры в подшипниках.
подшипника
Если необходимо, замените
подшипники и винты крышек
подшипников. Обратитесь к
дистрибьютору двигателей или
дилеру по техобслуживанию
компании John Deere.
Изношенные втулки шатунов и
Осмотрите штифты и втулки
поршневые пальцы
поршня. Обратитесь к
дистрибьютору двигателей или
дилеру по техобслуживанию
компании John Deere.
Задиры на поршне
Осмотрите поршни. Обратитесь
к дистрибьютору двигателей или
дилеру по техобслуживанию
компании John Deere.

-----------------------------------------------------------------------------------------------------------------------------------------------------------

Признак
Неисправность
Решение
Изношенные распределительные
Проверьте люфт распределитель­
шестерни или чрезмерный люфт
ных шестерней. Обратитесь к
дистрибьютору двигателей или ди­
леру по техобслуживанию компании
John Deere.
Чрезмерный клапанный зазор
Проверьте и отрегулируйте
клапанный зазор. Обратитесь к
дистрибьютору двигателей или
дилеру по техобслуживанию
компании John Deere.
Подъем кулачка
Осмотрите распределительный
распределительного вала
вал. Обратитесь к дистрибьютору
двигателей или дилеру по
техобслуживанию компании
John Deere.
Изношенная ось (оси) коромысла
Осмотрите валы качающихся
рукоятей. Обратитесь к
дистрибьютору двигателей или
дилеру по техобслуживанию
компании John Deere.
Недостаточная смазка двигателя
См. ПОИСК И УСТРАНЕНИЕ
НЕИСПРАВНОСТЕЙ СИСТЕМЫ
СМАЗКИ ниже в данном разделе.
Шум в турбонагнетателе
См. ПОИСК И УСТРАНЕНИЕ
НЕИСПРАВНОСТЕЙ ВОЗДУХОЗА­
БОРНИКА ниже в данном разделе.
Выхлопные газы двигателя
Неподходящий тип топлива.
Использовать подходящее топливо.
содержат белый дым
Низкая температура двигателя.
Прогрейте двигатель до
нормальной рабочей температуры.
Термостат неисправен
Снимите и проверьте термостат.
Неисправны топливные форсунки.
Обратитесь к вашему
уполномоченному дилеру
по техобслуживанию или
дистрибьютору двигателей
Топливный насос высокого
Обратитесь к вашему
давления не синхронизирован.
уполномоченному дилеру
по техобслуживанию или
дистрибьютору двигателей
Выхлопные газы двигателя
Неподходящий тип топлива.
Использовать подходящее топливо.
содержат черный или серый дым
Забит или загрязнился
Обслуживание воздухоочистителя.
воздухоочиститель.
Перегрузка двигателя
Уменьшите нагрузку

-----------------------------------------------------------------------------------------------------------------------------------------------------------

Признак
Неисправность
Решение
Загрязнены топливные форсунки.
Обратитесь к вашему
уполномоченному дилеру
по техобслуживанию или
дистрибьютору двигателей
Топливный насос высокого
Обратитесь к вашему
давления не синхронизирован.
уполномоченному дилеру
по техобслуживанию или
дистрибьютору двигателей
Турбонагнетатель не работает
Обратитесь к вашему
уполномоченному дилеру
по техобслуживанию или
дистрибьютору двигателей
Перегрев двигателя
Перегрузка двигателя
Уменьшите нагрузку
Низкий уровень охлаждающей
Залейте радиатор до нужного
жидкости;
уровня, проверьте радиатор и
шланги на отсутствие незатянутых
соединений и течи
Неисправна крышка радиатора
Необходима проверка
специалистом.
Поликлиновый ремень растянут или
Проверьте автоматическое
натяжное устройство для ремней
натяжное устройство и проверьте
неисправно
ремни на отсутствие растяжек. При
необходимости замените.
Низкий уровень моторного масла.
Проверьте уровень моторного
масла. При необходимости долить
масло.
система охлаждения требует
Промойте систему охлаждения.
промывки
Неправильно работают или
Снимите и проверьте термостаты.
неисправны термостаты.
Неисправен термометр или датчик
Проверьте температуру
охлаждающей жидкости
термометром и замените, если
необходимо.
Неподходящая марка топлива.
Используйте подходящий сорт
топлива.

-----------------------------------------------------------------------------------------------------------------------------------------------------------

Поиск и устранение неисправностей
электросистемы
Признак
Неисправность
Решение
Пониженное питание
Повышенная электрическая
Отсоедините вспомогательные
электрооборудования
нагрузка из­за дополнительных
средства или установите генератор
агрегатов
более высокой мощности.
Излишняя эксплуатация на
Увеличьте частоту вращения
холостом ходу
двигателя в случае повышенной
электрической нагрузки
Некачественные электрические
Проверьте и очистите по мере
соединения батарей, планки
необходимости
заземления, стартера или
генератора переменного тока
Неисправность батареи.
Проверьте аккумуляторные
батареи.
Неисправность генератора.
Проверьте систему зарядки
В батарее слишком много воды
Корпус батареи растрескан
Проверьте влажность и замените
при необходимости
Зарядный ток батареи слишком
Проверьте систему зарядки
высокий
Батареи не заряжаются
Ослабшие или проржавевшие
Очистите и затяните соединения.
соединения.
Сульфатация или износ батарей.
Обратитесь к вашему
уполномоченному дилеру
по техобслуживанию или
дистрибьютору двигателей
Ремень растянут или натяжное
Отрегулируйте натяжение ремней
устройство для ремней неисправно
или замените их
Стартер не проворачивается
Подключена трансмиссия
Отключите трансмиссию.
двигателя.
Ослабшие или проржавевшие
Очистите и затяните слабые
соединения.
соединения
Низкое выходное напряжение
Зарядите или замените батареи.
батареи или батарея разряжена.
Реле пусковой схемы неисправно
Обратитесь к вашему
уполномоченному дилеру
по техобслуживанию или
дистрибьютору двигателей
Перегорел предохранитель.
Замените предохранитель.
Очистите зажимы батареи и
соединения.
Неисправен главный выключатель
При необходимости отремонтируйте
или предохранительный
переключатель.
выключатель

-----------------------------------------------------------------------------------------------------------------------------------------------------------

Признак
Неисправность
Решение
Неисправен электромагнит
Заменить соленоид.
стартера
Неисправен стартер
Замените стартер.
Стартер медленно выполняет
Низкие выходные параметры
Зарядите батареи.
прокручивание
батареи.
Масло в картере слишком вязкое Используйте масло соответствую­
щей вязкости.
Ослабшие или проржавевшие
Очистите и затяните слабые
соединения.
соединения
Стартер и счетчик рабочих часов
Сгорел предохранитель или
Замените предохранитель.
работают; остальные компо­
магнитный переключатель
ненты электрооборудования не
работают
Все электрооборудование не
Неправильное подсоединение к
Очистите и затяните соединения.
работает
батарее.
Сульфатация или износ батарей. Замените батареи.
Перегорел предохранитель.
Замените предохранитель.
OURGP11,000006A ­59­11OCT06­2/2

-----------------------------------------------------------------------------------------------------------------------------------------------------------

Поиск и устранение неисправностей
системы смазки
Признак
Неисправность
Решение
Низкое давление масла
Низкий уровень масла картера.
Заполните картер маслом до
необходимого уровня.
Неисправен датчик давления
Замените датчик. Обратитесь к
дистрибьютору двигателей или
дилеру по техобслуживанию
компании John Deere.
Засорился маслоохладитель или
Снимите и проверьте
масляный фильтр
маслоохладитель. Обратитесь
к дистрибьютору двигателей или
дилеру по техобслуживанию
компании John Deere.
Повышенная температура масла
Снимите и проверьте
маслоохладитель. Обратитесь
к дистрибьютору двигателей или
дилеру по техобслуживанию
компании John Deere.
Неисправен масляный насос
Снимите и осмотрите масляный
насос. Обратитесь к дистрибьютору
двигателей или дилеру по
техобслуживанию компании
John Deere.
Неправильный тип масла
Слейте масло из картера двигателя
и залейте в него масло нужной
марки.
Отказ в работе клапана,
Снимите и осмотрите клапан,
регулирующего давление масла
регулирующий давление масла.
Обратитесь к дистрибьютору
двигателей или дилеру по
техобслуживанию компании
John Deere.
Засорился сетчатый фильтр
Снимите поддон картера и очистите
масляного насоса или образовалась
сетчатый фильтр/замените трубку
трещина в маслозаборной трубке
масляного датчика.
датчика
Слишком большой зазор в коренных
Определите зазор в подшипнике.
подшипниках или подшипниках
Обратитесь к дистрибьютору
шатуна
двигателей или дилеру по
техобслуживанию компании
John Deere.
Высокое давление масла
Масло неподходящего типа
Слейте масло из картера двигателя
и залейте в него масло нужной
марки.

-----------------------------------------------------------------------------------------------------------------------------------------------------------

Признак
Неисправность
Решение
Неисправен датчик давления
Замените датчик. Обратитесь к
дистрибьютору двигателей или
дилеру по техобслуживанию
компании John Deere.
Отказ в работе клапана,
Снимите и осмотрите клапан,
регулирующего давление масла
регулирующий давление масла.
Обратитесь к дистрибьютору
двигателей или дилеру по
техобслуживанию компании
John Deere.
Заедает или поврежден байпасный
Снимите и осмотрите байпасный
клапан фильтра
клапан фильтра. Обратитесь к
дистрибьютору двигателей или
дилеру по техобслуживанию
компании John Deere.
Заедает или поврежден байпасный
Снимите и осмотрите байпасный
клапан маслоохладителя
клапан маслоохладителя.
Обратитесь к дистрибьютору
двигателей или дилеру по
техобслуживанию компании
John Deere.
Чрезмерный расход масла
Слишком жидкое масло в картере
Слейте масло из картера двигателя
и залейте в него масло нужной
вязкости.
Уровень моторного масла слишком
Слейте масло до требуемого
высокий
уровня.
Наружные утечки масла
Определите место утечки и
при необходимости устранить
неисправность.
Ненадлежащая посадка
Обратитесь к дистрибьютору
маслосъемных колец
двигателей или дилеру по
техобслуживанию компании
John Deere.
Износ или повреждение
Замените поршневые кольца.
маслоудерживающих колец
Обратитесь к дистрибьютору
двигателей или дилеру по
техобслуживанию компании
John Deere.
Повреждение поверхности гильз
Снимите и проверьте цилиндры
цилиндров или поршней
и гильзы; при необходимости
замените. Обратитесь к
дистрибьютору двигателей или
дилеру по техобслуживанию
компании John Deere.

-----------------------------------------------------------------------------------------------------------------------------------------------------------

Признак
Неисправность
Решение
Изношены клапанные
Проверьте и измерьте штоки
направляющие или штоки
клапанов и направляющие втулки
клапанов; при необходимости
выполните ремонт. Обратитесь
к дистрибьютору двигателей или
дилеру по техобслуживанию
компании John Deere.
Избыточное давление масла
См. раздел “Высокое давление
масла”.
Чрезмерный износ канавок
Снимите и осмотрите поршни.
поршневых колец
Обратитесь к дистрибьютору
двигателей или дилеру по
техобслуживанию компании
John Deere.
Заедание поршневых колец в
Снимите и осмотрите поршни.
канавках
Обратитесь к дистрибьютору
двигателей или дилеру по
техобслуживанию компании
John Deere.
Недостаточное натяжение
Снимите и осмотрите поршни.
поршневого кольца
Обратитесь к дистрибьютору
двигателей или дилеру по
техобслуживанию компании
John Deere.
Зазоры в замках поршневых колец
Снимите и осмотрите поршни.
не расположены в шахматном
Обратитесь к дистрибьютору
порядке
двигателей или дилеру по
техобслуживанию компании
John Deere.
Неисправно переднее и/или заднее
Замените масляные уплотнения.
масляное уплотнение коленчатого
Обратитесь к дистрибьютору
вала
двигателей или дилеру по
техобслуживанию компании
John Deere.
См. пункт “ПОИСК И УСТРАНЕНИЕ
НЕИСПРАВНОСТЕЙ СИСТЕМЫ
НИЗКОГО ДАВЛЕНИЯ — НИЗКОЕ
ДАВЛЕНИЕ ТОПЛИВА” выше в этом
разделе.

-----------------------------------------------------------------------------------------------------------------------------------------------------------

Признак
Неисправность
Решение
Топливо в масле
См. пункт ПОИСК И УСТРАНЕНИЕ
НЕИСПРАВНОСТЕЙ ПРИ
НАЛИЧИИ ТОПЛИВА В
МАСЛЕ” выше в этом разделе.
Охлаждающая жидкость в масле
См. ПОИСК И УСТРАНЕНИЕ
НЕИСПРАВНОСТЕЙ СИСТЕМЫ
ОХЛАЖДЕНИЯ ниже в данном
разделе.

-----------------------------------------------------------------------------------------------------------------------------------------------------------

Поиск и устранение неисправностей
системы охлаждения
Признак
Неисправность
Решение
Перегрев двигателя
Недостаточное количество
Заполните охлаждающую систему
охлаждающей жидкости в системе
до необходимого уровня.
охлаждения
Загрязнен сердечник радиатора
Очистите радиатор, если
необходимо.
Двигатель перегружен
Уменьшить нагрузку на двигатель.
Слишком низкий уровень масла
Заполните картер маслом до
картера.
необходимого уровня.
Ремень вентилятора растянут или
Замените ремень вентилятора в
вышел из строя
случае необходимости. Проверить
натяжное устройство ремня. (См.
раздел “Смазка и техобслуживание
каждые 500 часов/12 месяцев”).
Неисправные термостаты
Проверьте температуру включения
термостата; если нужно, замените
термостаты.
Повреждена прокладка головки
Замените прокладку головки
блока цилиндров
блока цилиндров. Обратитесь к
дистрибьютору двигателей или
дилеру по техобслуживанию
компании John Deere.
Неисправен насос охлаждающей
Замените насос охлаждающей
жидкости
жидкости. Обратитесь к
дистрибьютору двигателей или
дилеру по техобслуживанию
компании John Deere.
Неисправна крышка радиатора
Если нужно, замените крышку
радиатора.
Охлаждающая жидкость в
Дефект прокладки головки блока
Замените прокладку головки
картере
цилиндров
блока цилиндров. Обратитесь к
дистрибьютору двигателей или
дилеру по техобслуживанию
компании John Deere.
Повреждение головки блока
Найдите трещину и по
цилиндров или блока цилиндров
мере необходимости
отремонтируйте/замените
компоненты.
Утечка через уплотнения гильзы
Снимите и осмотрите гильзы
цилиндра
цилиндров. Обратитесь к
дистрибьютору двигателей или
дилеру по техобслуживанию
компании John Deere.

-----------------------------------------------------------------------------------------------------------------------------------------------------------

Признак
Неисправность
Решение
Протекает маслоохладитель
Проверьте маслоохладитель под
давлением; при необходимости
произведите ремонт или замените.
Обратитесь к дистрибьютору
двигателей или дилеру по
техобслуживанию компании
John Deere.
Дефектные уплотнительные кольца Снимите и проверьте
маслоохладителя
уплотнительные кольца
маслоохладителя; при
необходимости замените.
Обратитесь к дистрибьютору
двигателей или дилеру по
техобслуживанию компании
John Deere.
Неисправно уплотнение насоса
Замените уплотнения насоса
охлаждающей жидкости; выпускное
охлаждающей жидкости.
отверстие засорено; охлаждающая
Обратитесь к дистрибьютору
жидкость вытекает через подшипник двигателей или дилеру по
техобслуживанию компании
John Deere.
Температура охлаждающей
Неисправные термостаты
Проведите проверку термостатов;
жидкости ниже нормы
если нужно, замените термостаты.

-----------------------------------------------------------------------------------------------------------------------------------------------------------

Поиск и устранение неисправностей
системы воздухозаборника и выхлопа
Признак
Неисправность
Решение
Заводится с трудом или совсем
См. ПОИСК И УСТРАНЕНИЕ НЕИС­
не заводится.
ПРАВНОСТЕЙ ДВИГАТЕЛЯ выше в
этом разделе.
Перебои в зажигании двигателя
См. ПОИСК И УСТРАНЕНИЕ НЕИС­
или двигатель работает с
ПРАВНОСТЕЙ ДВИГАТЕЛЯ выше в
перебоями
этом разделе.
Черный или серый дым при
См. ПОИСК И УСТРАНЕНИЕ НЕИС­
выхлопе
ПРАВНОСТЕЙ ДВИГАТЕЛЯ выше в
этом разделе.
Недостаточная мощность
См. ПОИСК И УСТРАНЕНИЕ НЕИС­
двигателя
ПРАВНОСТЕЙ ДВИГАТЕЛЯ выше в
этом разделе.
“Свистит” турбонагнетатель
Утечка воздуха во впускном
Проверьте прокладку впускного
коллекторе.
коллектора; отремонтируйте при
необходимости. Обратитесь к
дистрибьютору двигателей или
дилеру по техобслуживанию
компании John Deere.
Шум или вибрация
Подшипники не смазаны
Определите причину недостаточной
турбонагнетателя
(недостаточное давление масла)
смазки; при необходимости
устранить неисправность.
ПРИМЕЧАНИЕ: Турбонагнета­
Обратитесь к дистрибьютору
тель с изменяемой геоме­
двигателей или дилеру по
трией запускается после
техобслуживанию компании
запуска двигателя, на не­
John Deere.
продолжительное время
вызывая в двигателе звук,
которым сопровождается
увеличение числа оборотов.
Это нормальное явление.
Не путайте звук при враще­
нии турбонагнетателя по
инерции с шумом, который
является признаком неис­
правности подшипника.
Утечка воздуха в двигателе,
Проверьте прокладки впускного
впускном или выпускном коллекторе
коллектора и выхлопной
трубы; отремонтируйте при
необходимости. Обратитесь к
дистрибьютору двигателей или
дилеру по техобслуживанию
компании John Deere.

-----------------------------------------------------------------------------------------------------------------------------------------------------------

Признак
Неисправность
Решение
Неправильный зазор между
Проверьте турбонагнетатель;
колесом турбины и корпусом
при необходимости произведите
ремонт или замену. Обратитесь
к дистрибьютору двигателей или
дилеру по техобслуживанию
компании John Deere.
Сломанные лопасти (или другие
Проверьте турбонагнетатель;
дефекты крыльчатки)
при необходимости произведите
ремонт или замену. Обратитесь
к дистрибьютору двигателей или
дилеру по техобслуживанию
компании John Deere.
Меры электробезопасности при очистке
процессе очистки паром двигателя, так
двигателя струей пара
как это может вызвать повреждение
чувствительных деталей.
ВАЖНО: Запрещается очищать электрические
и электронные компоненты паром в

-----------------------------------------------------------------------------------------------------------------------------------------------------------

Поиск и устранение неисправностей

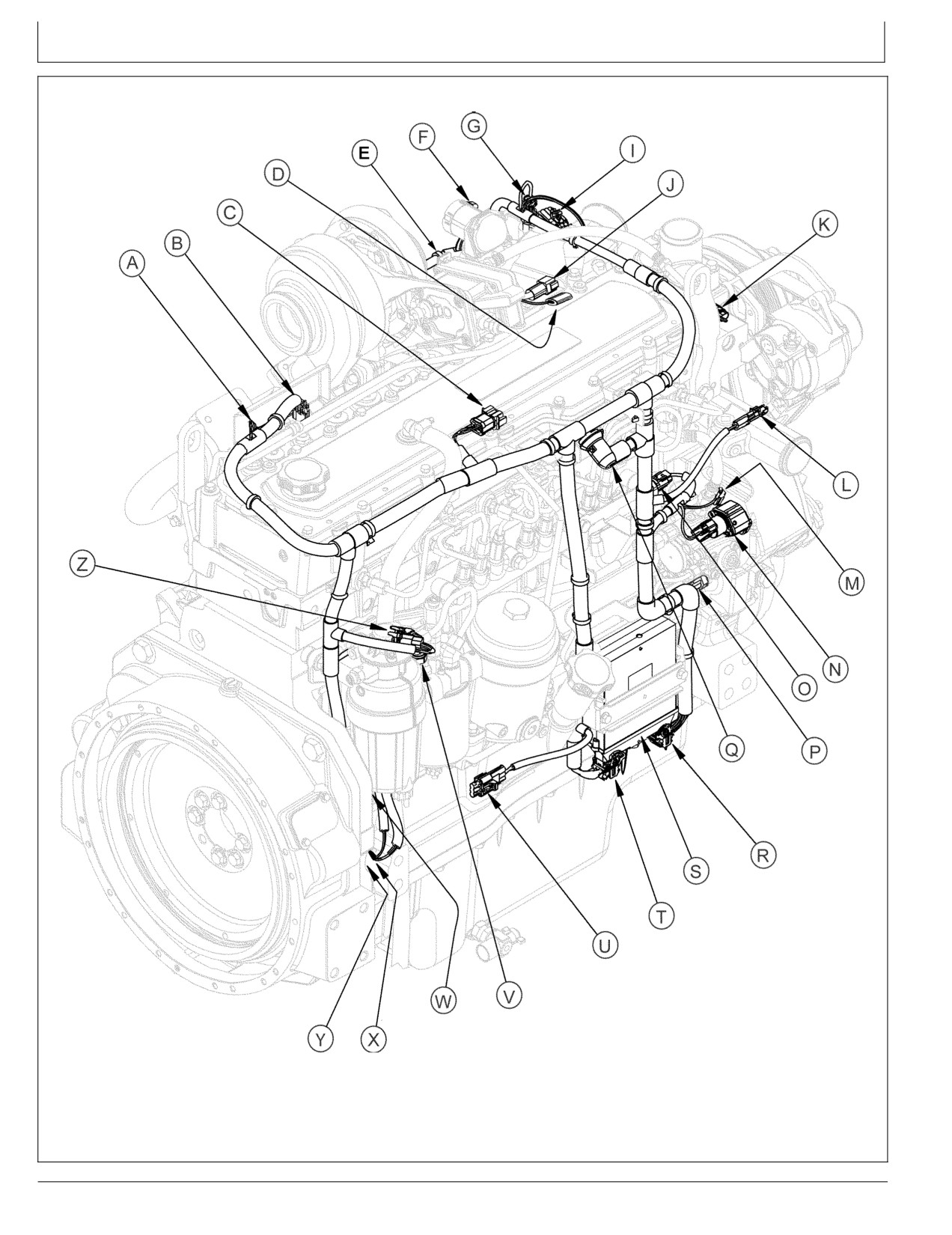

Схема жгутов проводов двигателя
Разводка жгута электрических проводов

-----------------------------------------------------------------------------------------------------------------------------------------------------------

A—Разъем датчика давления H—Разъем датчика свежего
O—Разъем датчика давления
V—Датчик давления топлива
воздуха в коллекторе (ДВК)
воздуха в системе
топливной магистрали
W—Датчик наличия воды в
B—Разъем датчика
рециркуляции выхлопных
P—Разъем датчика
топливе
температуры смешанного
газов (EGR)
распредвала
X—Датчик скорости/положения
воздуха системы
I— Подсоединение перемычки
Q—Разъем топливного
коленчатого вала
рециркуляции выхлопных
нагревателя воздуха
инжектора
Y—Датчик давления масла
газов (EGR)
J— Разъем турбонагнетателя
R—Разъем блока управления
Z— Датчик топливного
C—Разъем перемычки датчика
VGT
двигателем
перекачивающего насоса
турбонагнетателя
K—Разъем датчика
S—Блок управления
D—Разъем турбонагнетателя
температуры охлаждающей
двигателем (БУД)
VGT
жидкости
T— БУД/двигатель
E—Разъем датчика
L— Разъем возбуждения
U—Разъем питания
температуры выхлопа
генератора
вспомогательного
системы рециркуляции
M—Разъем датчика
устройства
выхлопных газов (EGR)
температуры топлива
F— Разъем датчика клапана
N—Разъем регулирующего
системы рециркуляции
клапана топливного насоса
выхлопных газов (EGR)
G—Разъем датчика давления
выхлопных газов
Меры предосторожности при проведении
сварочных работ
ВАЖНО: Сварка на двигателе не рекомендуется.
Если необходимо провести сварочные
работы, соблюдайте следующие меры
предосторожности.
ВАЖНО: Перед проведением сварных работ
на двигателе или технике ВСЕГДА
отсоединяйте разъемы блока управления
двигателем и аккумуляторную батарею.
Вызванные сваркой сильные токи
или электростатический разряд в
электронных компонентах могут привести
к необратимому повреждению. Снимите
сварки. Убедитесь, что блок управления двигателем
аккумуляторную батарею и трубопроводы
или другие электронные компоненты не находятся в
с горючими жидкостями, если сварка будет
заземляющем контуре.
проводиться рядом с ними.
5. Запрещено заземлять сварочный аппарат на
гаситель крутильных колебаний коленвала или шкив,
1. Отсоедините разъемы от блока управления
маховик двигателя и на любые детали трансмиссии.
двигателем.
Убедитесь, что подшипники двигателя не находятся
2. Отсоедините провода от аккумуляторной батареи.
в заземляющем контуре, так как это может привести
их заземлению.
3. В случае необходимости отсоедините трубопроводы
с горючими жидкостями или аккумуляторную батарею.
4. Подсоедините заземление сварочного аппарата к
той же детали двигателя, которая является местом

-----------------------------------------------------------------------------------------------------------------------------------------------------------

Поиск и устранение неисправностей
Схема проводки двигателя (двигатели с полнофункциональной панелью управления)

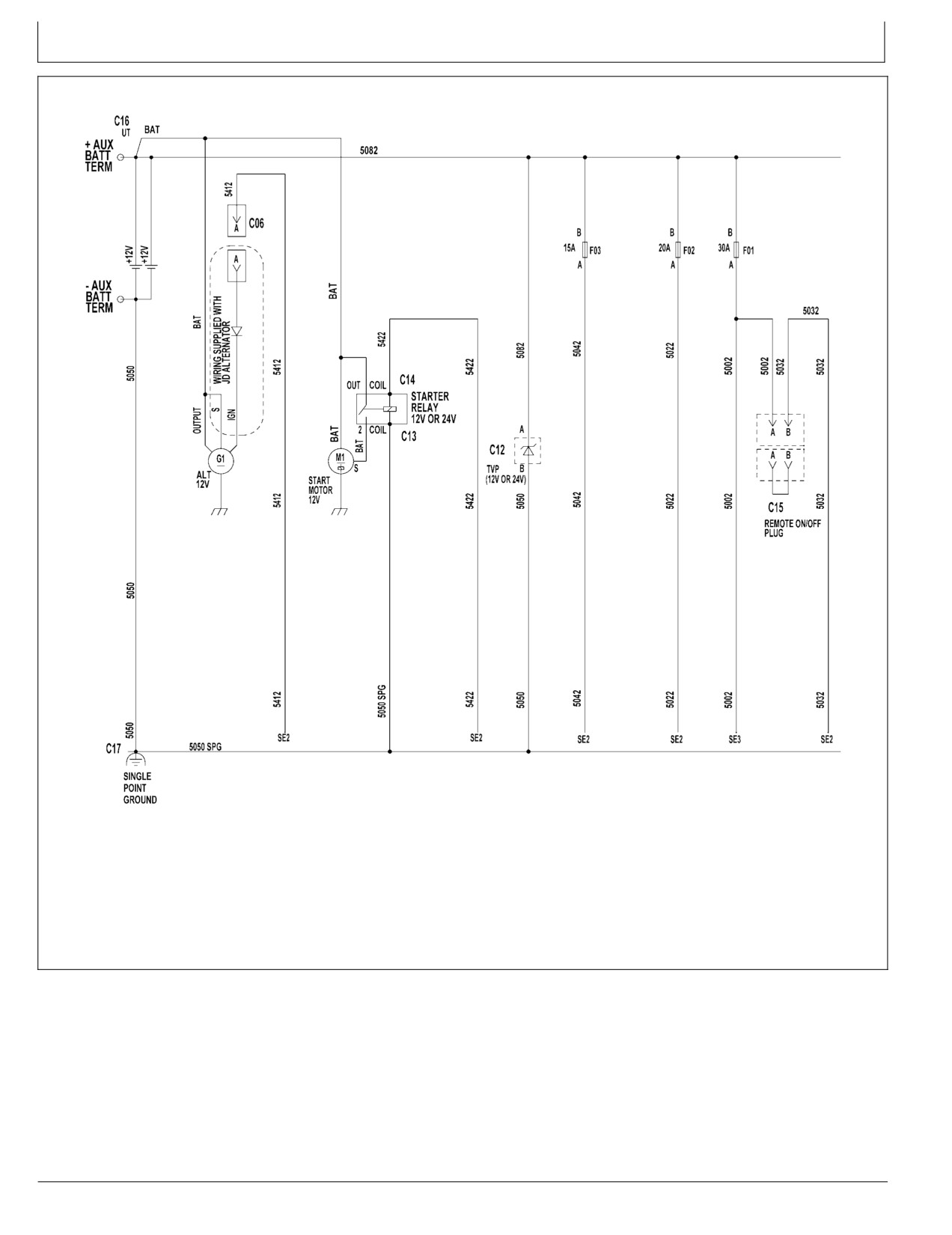

Схема компонентов запуска
ALT— Генератор переменного
C15— Дистанционный
5002— Непереключаемая
5050— Масса
тока
штепсель вкл/выкл
батарея
5082— Непереключаемая
BATT— Аккумуляторная
C16— Аккумуляторная батарея
5022— Непереключаемая
батарея
батарея
C17— Общая точка соединения
батарея
5412— Замок зажигания, поло­
C06— Разъем генератора
с “массой”
5032— Непереключаемая
жение “Вспомогатель­
C13, C14—Катушка реле
SE2— См. SE1, Схема проводки
батарея
ное оборудование”
стартера
БУД/двигателя
5042— Непереключаемая
5422— Пуск
батарея

-----------------------------------------------------------------------------------------------------------------------------------------------------------

Поиск и устранение неисправностей

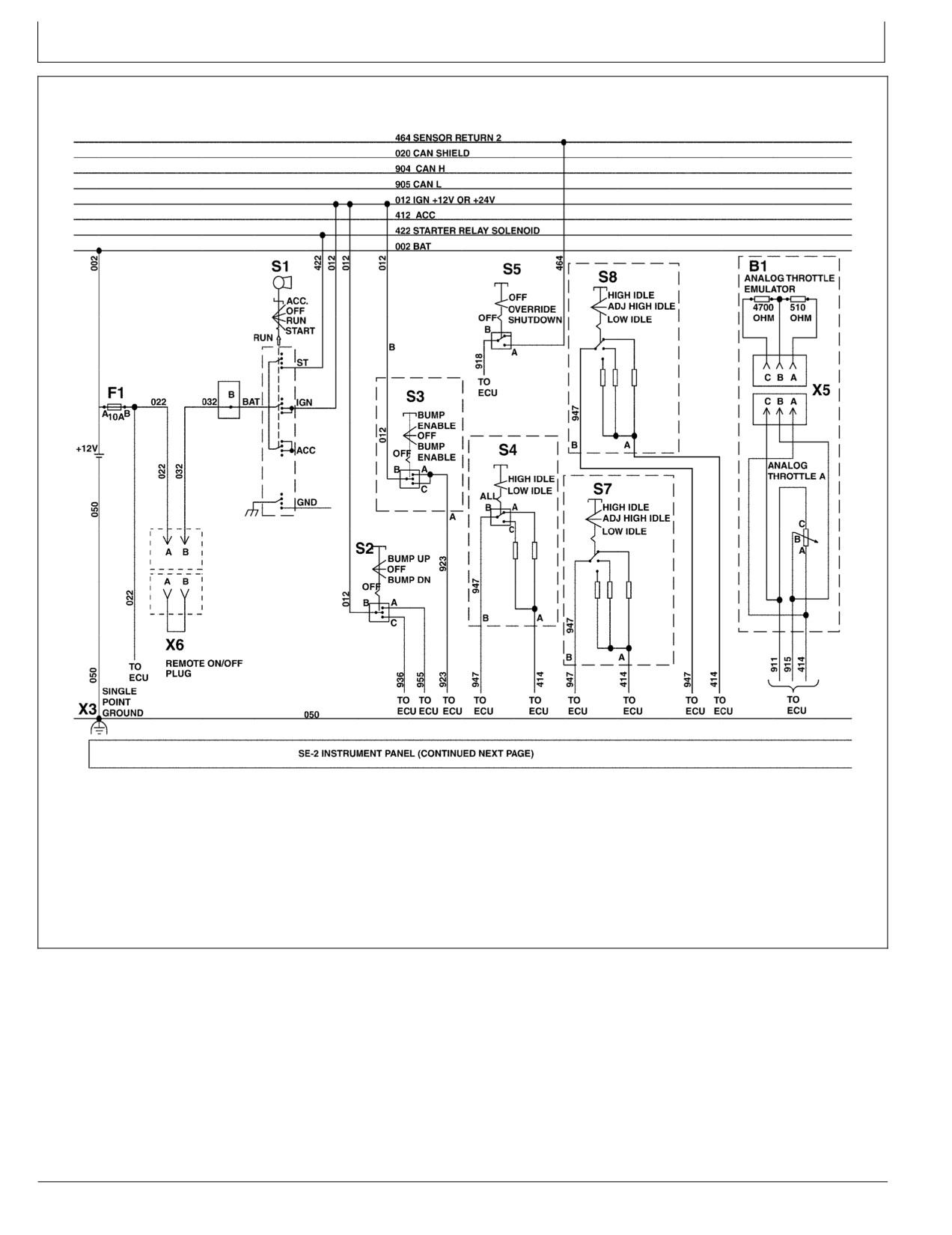

Схема проводки двигателя (двигатели с полнофункциональной панелью управления)
(продолжение)
B1— Эмулятор аналогового
S2— Селекторный
S6— Управление освещенно­
X5— Разъем аналогового
дросселя
переключатель оборотов
стью переключателей или
регулятора положения
F1— Предохранитель (10 А)
(мгновенного действия)
штепсель соединения
дроссельной заслонки
F2— Предохранитель (5 А)
S3— Переключатель рывков
S7— Переключатель дросселя
X6— Дистанционный штепсель
S1— Переключатель замка
(мгновенный)
с тремя состояниями
вкл/выкл
зажигания
S4— Переключатель дросселя
S8— Датчик дросселя c
с двумя состояниями
плавным регулированием
S5— Главный выключатель
скорости
блокировки (мгновенный) X3— Общая точка соединения с
“массой”

-----------------------------------------------------------------------------------------------------------------------------------------------------------

Поиск и устранение неисправностей

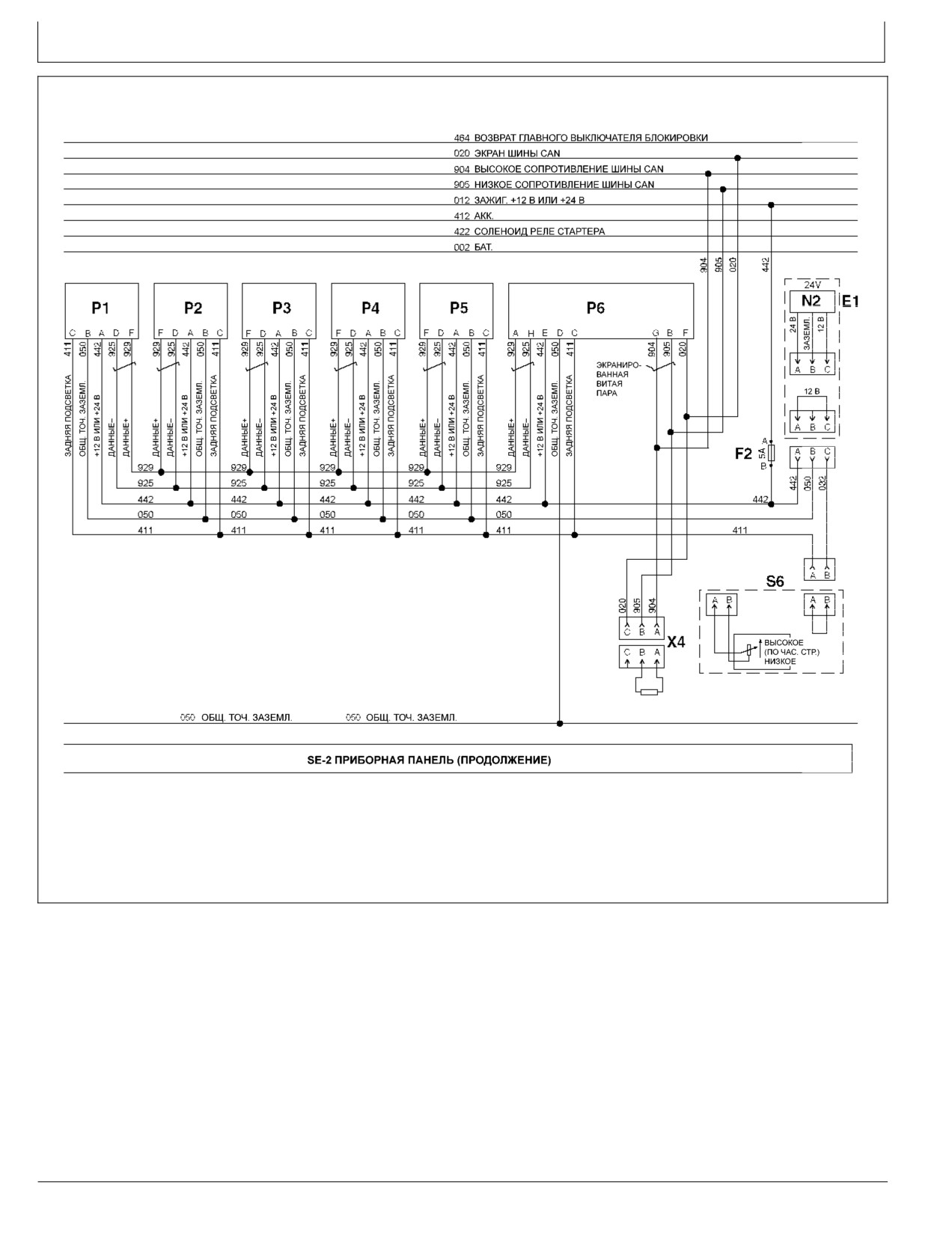

Схема проводки двигателя (двигатели с полнофункциональной панелью управления)
(продолжение)
E1— Регулятор подсветки (24 В)
P2— Манометр (поставляется
P5— Отображение тахометра
S6— Управление освещенно­
или штепсель (12 В)
дополнительно)
P6— Счетчик моточасов/диа­
стью переключателей или
N2— Регулятор напряжения
P3— Манометр для измерения
гностическое измеритель­
штепсель соединения
(для 24 В)
давления масла
ное устройство
X4— Оконечное устройство
P1— Манометр (поставляется
P4— Индикатор температуры
S5— Главный выключатель
шины CAN
дополнительно)
охлаждающей жидкости
блокировки (мгновенный)















содержание      ..     6      7      8      9     ..
