Дизельный двигатель 8, 10, 12 V 1600 G10F, G20F, 8, 10, 12 V 1600 G40F. Руководство по эксплуатации (2012 год) - часть 6





4.2
Подготовка к вводу в эксплуатацию после планового
перерыва эксплуатации
Условия проведения работ
☑ Двигатель выключен, пуск двигателя заблокирован.
Ввод в эксплуатацию
Пункт
Операции
Система смазочного ма-
Проверить уровень моторного масла (→ стр. 128);
сла
Контур хладагента
Проверить уровень хладагента двигателя (→ стр. 132).
Устройство мониторинга
Выполнить тест ламп (в соответствии с указаниями изготовителя).
Система управления дви-
Включить;
гателя и генератора
Выставить режим работы, например: MANUAL (РУЧНОЕ),
AUTOMATIC (АВТОМАТ).
MS150076/04R 2012-09 | Эксплуатация | 101
4.3
Двигатель: ручной пуск (режим испытания)
Условия проведения работ
☑ Генератор не подключен к сети.
☑ Внешняя блокировка пуска не включена.
ОПАСНО
Вращающиеся, подвижные детали двигателя.
Тяжелые травмы - опасность для жизни!
• Перед проварачиванием или пуском двигателя убедиться, что в опасной зоне работы дви-
гателя не находятся люди.
ПРЕДУПРЕЖДЕНИЕ
Шум двигателя превышает 85 дБ (A).
Опасность повреждения слуха!
• Пользоваться наушниками.
Подготовка
Пункт
Операции
Переключатель режимов
Выставить на режим ручного управления.
работы (при наличии)
Пуск двигателя
Пункт
Операции
Шкаф КРУ, пульт упра-
Нажать кнопку пуска.
вления и т.д. (в зависимо-
• Выполняется автоматический пуск двигателя;
сти от изготовителя)
• Тахометр двигателя показывает увеличение частоты вращения;
• По окончании процесса пуска двигатель работает с номинальной
частотой вращения.
Подключение генератора к сети, прогрев двигателя
Пункт
Операции
Шкаф КРУ, пульт упра-
Замкнуть выключатель генератора.
вления и т.д. (в зависимо-
сти от изготовителя)
Двигатель
Переход на полную нагрузку выполнять только после выхода на ра-
бочую температуру (температура хладагента ок. 60 °C).
102 | Эксплуатация | MS150076/04R 2012-09
4.4
Система безопасности: шунтирование (Override)
ОСТОРОЖНО
Предохранительные функции и вызывающие выключение двигателя сигналы тревоги игнори-
руются.
Большой материальный ущерб!
• Исполнить аварийный пуск только в крайних ситуациях.
ОСТОРОЖНО
Недопускаемое рабочее состояние.
Большой материальный ущерб!
• Включать функцию Override (выключение защитной системы) только в опасных ситуациях с
целью обеспечения полной маневренности после возникновения неисправности в работе
двигателя.
Подготовительные работы
Внимание:
Выполнение данной функции только возможно при наличии соответствующей кнопки.
Система безопасности: шунтирование (Override)
Позиция
Операции
Шкаф КРУ, пульт упра-
Нажать кнопку для активации входа для шунтирования защитной си-
вления и т.д. (в зависимо-
стемы ECU.
сти от изготовителя)
• Определенные условия для выключения двигателя и/или для ис-
полнения пуска игнорируются.
Шкаф КРУ, пульт упра-
Нажать кнопку для пуска, дальнейшая последовательность процесса
вления и т.д. (в зависимо-
пуска описана в разделе "Двигатель: пуск" (→ стр. 102).
сти от изготовителя)
Панель управления и ин-
Проверить показания приборов (частота вращения, температура, да-
дикации
вления) во время работы двигателя.
Постоянно проверить рабочие параметры установки относительно
нарушения предельных значений.
MS150076/04R 2012-09 | Эксплуатация | 103
4.5
Контроль работы
ОПАСНО
Вращающиеся, подвижные детали двигателя.
Тяжелые травмы - опасность для жизни!
• Соблюдать особую осторожность вблизи работающего двигателя.
ПРЕДУПРЕЖДЕНИЕ
Шум двигателя превышает 85 дБ (A).
Опасность повреждения слуха!
• Пользоваться наушниками.
Контроль работы
Пункт
Операции
Двигатель под нагрузкой,
Визуально проверить герметичность и общее состояние двигателя;
двигатель работает с но-
Проверить на наличие необычных шумов и вибраций;
минальной частотой вра-
Проверить цвет ОГ (→ стр. 112).
щения
Воздушный фильтр
Проверить положение сигнального кольца индикации разрежения
(→ стр. 126).
Заменить воздушный фильтр (→ стр. 124), если сигнальное кольцо
полностью видно в "окошке" на индикаторе разрежения.
Насос хладагента
Проверить разгрузочное отверстие на вытекание из него масла / хла-
дагента и на засорение (→ стр. 137).
Моторное масло
Проверить уровень моторного масла (→ стр. 128)
104 | Эксплуатация | MS150076/04R 2012-09
4.6
Двигатель: ручное выключение (режим испытания)
Условия проведения работ
☑ Генератор не подключен к сети.
☑ Двигатель в режиме ручного управления
Подготовка
Пункт
Операции
Двигатель
Дать остыть после размыкания выключателя генератора, для этого
двигатель должен проработать ок. 5 минут без нагрузки.
Выключение двигателя
Пункт
Операции
Шкаф КРУ, пульт упра-
Нажать кнопку выключения.
вления и т.д. (в зависимо-
• Выполняется автоматическое выключение двигателя;
сти от изготовителя)
• Двигатель выключен.
MS150076/04R 2012-09 | Эксплуатация | 105
4.7
Двигатель: аварийное выключение
ОСТОРОЖНО
Аварийное выключение приводит к чрезмерной нагрузке машинной установки.
Опасность перегрева и повреждения детали!
• Исполнить аварийное выключение только в крайних ситуациях.
Двигатель: аварийное выключение
Пункт
Операции
Кнопка аварийного вы-
Нажать кнопку.
ключения
• Двигатель выключается обесточенной цепью регулятора ECU;
• Выдается сигнализация (например, включается сирена, мигающее
светосигнальное устройство).
После аварийного выключения двигателя
Пункт
Операции
Шкаф КРУ, пульт упра-
Нажать кнопку квитирования аварийной сигнализации.
вления и т.д. (в зависимо-
• Прекращается выдача звуковой и оптической аварийной сигнали-
сти от изготовителя)
зации.
106 | Эксплуатация | MS150076/04R 2012-09
4.8
Двигатель: выключение с сохранением готовности к
эксплуатации
После выключения
Позиция
Операции
Система управления дви-
Выставить режим работы, например: MANUAL (РУЧНОЕ),
гателя / генератора / на-
AUTOMATIC (АВТОМАТ).
сосов
MS150076/04R 2012-09 | Эксплуатация | 107
4.9
Двигатель: вывод из эксплуатации после выключения
Условия проведения работ
☑ В распоряжении персонала имеются ТУ на эксплуатационные материалы, справочник MTU
(A001063/..).
После выключения
Пункт
Операции
Контур циркуляции хла-
Слить хладагент двигателя (→ стр. 134) если:
дагента
• Машинное отделение не отапливается;
• Хладагент не подогревается;
• Концентрация антифриза недостаточна для температуры машин-
ного отделения;
• Концентрация антифриза составляет 50 % и температура в машин-
ном отделении ниже -40°C.
Система управления дви-
Выключить.
гателя и генератора
108 | Эксплуатация | MS150076/04R 2012-09
5 Техническое обслуживание
5.1
Техническое обслуживание и уход
Введение
Обеспечить постоянную готовность к эксплуатации, надежность в работе, а также минимальные
эксплуатационные расходы на техническое обслуживание можно только путем соблюдения пред-
писаний фирмы MTU по уходу и техническому обслуживанию.
Техническое обслуживание всей системы, в которую интегрирован двигатель, должно осуще-
ствляться таким образом, чтобы обеспечивалась безукоризненная работа двигателя. В первую
очередь для этого необходимы:
• топливо надлежащего качества в требуемом количестве
• сухой и чистый воздух для процесса сгорания топлива
Указания по техническому обслуживанию:
• оборудование необходимо постоянно содержать в чистоте, чтобы своевременно обнаруживать
возможные утечки и предотвращать более серьезные неисправности, являющиеся их след-
ствием;
• детали из резины и синтетических материалов необходимо защищать от попадания на них ма-
сла и топлива, также детали следует только потирать насухо и ни в коем случае не промывать в
органических моющих растворах;
• уплотнительные материалы, как правило, подлежат замене. Само собой разумеется, что в слу-
чае необходимости наша служба сервиса всегда поможет Вам или проведет необходимые кон-
сультации.
Концепция технического обслуживания фирмы MTU
Система технического обслуживания продукции фирмы MTU является системой профилактиче-
ского технического обслуживания.
Система профилактического технического обслуживания позволяет проводить предварительное
планирование и обеспечивает высокий уровень готовности оборудования. График технического
обслуживания разработан на основании заданного профиля нагрузки. Интервалы времени, через
которые должны проводиться работы по техническому обслуживанию, а также соответствующие
предписываемые работы по техническому обслуживанию и контрольные осмотры, представляют
собой усредненные результаты, полученные на основании опыта эксплуатации, и они являются,
таким образом, ориентировочными значениями. Особые условия эксплуатации могут привести к
необходимости соответствующего изменения графика технического обслуживания. График техни-
ческого обслуживания является составной частью Журналa техобслуживания. Для подлежащих
замене узлов и блоков могут быть предложены узлы и блоки, специально предназначенные для
такой замены (reliabilt®).
Указания по техобслуживанию
Матрица графика технического обслуживания завершается расширенным ремонтом компонентов.
Затем работы по техническому обслуживанию должны проводиться через заданные интервалы
времени.
Спецификация эксплуатационных материалов, нормативные значения интервалов ТО и замены, а
также перечень рекомендуемых эксплуатационных материалов приводятся в документе "ТУ на эк-
сплуатационные материалы" фирмы MTU, публикация № A001063/
Применять можно только те
эксплуатационные материалы, которые соответствуют спецификации фирмы MTU.
MS150076/04R 2012-09 | Техническое обслуживание | 109
Далее указываются дополнительные работы по техническому обслуживанию, которые должен
проводить лицо, осуществляющее эксплуатацию оборудования/заказчик.
• Топливный фильтр грубой очистки:
Интервал техобслуживания зависит от степени загрязненности топлива. Сменные бумажные
фильтрующие элементы топливных фильтров грубой очистки подлежат замене не реже одного
раза в 2 года.
• Аккумуляторная батарея:
Техническое обслуживание аккумуляторных батарей зависит от их нагрузки, а также от условий
окружающей среды. Действуют данные изготовителя аккумуляторной батареи.
Простой оборудования
В случае, если оборудование не эксплуатируется более чем 1 месяц, то двигатель подлежит кон-
сервации в соответствии с документом фирмы MTU "Технические условия на эксплуатационные
материалы" A001063
110 | Техническое обслуживание | MS150076/04R 2012-09
5.2
Таблица ссылок на журнал техобслуживания
Необходимые для данного изделия работы по техническому обслуживанию и соответствующие
интервалами определены в журнале техобслуживания. Журнал техобслуживания - самостоятель-
ная публикация.
Данная таблица содержит ссылки на указанные в журнале техобслуживания задачи на основе но-
мера задачи.
Задача
Проверить уровень моторного масла
(→ стр. 104)
Визуально проверить герметичность и общее
(→ стр. 104)
состояние двигателя
Проверить индикатор разрежения воздушного
(→ стр. 104)
фильтра, при необходимости фильтр заменить
Заменить топливный фильтр или сменный эле-
(→ стр. 122)
мент топливного фильтра
Заменить топливный фильтр грубой очистки
(→ стр. 123)
или сменный элемент топливного фильтра гру-
бой очистки
Проверить элементы охладителя на внешнее
загрязнение .
Проверить состояние и натяжение приводного
(→ стр. 142)
ремня, при необходимости заменить
Заменить воздушный фильтр
(→ стр. 124)
Замену фильтра моторного масла выполнять
(→ стр. 130)
при каждой замене моторного масла, но не
позднее предельного срока, указанного в годах
Проверить клапанный зазор, при необходимо-
(→ стр. 117)
сти отрегулировать. ВНИМАНИЕ! Первую регу-
лировку выполнять после отработки 1000 мото-
часов!
Заменить поликлиновой ремень вентилятора
(→ стр. 142)
Заменить приводной ремень зарядного генера-
(→ стр. 142)
тора (при наличии) и водяного насоса
Таблица 1: Таблица ссылок на журнал техобслуживания [QL1]
MS150076/04R 2012-09 | Техническое обслуживание | 111
6 Поиск неисправностей
6.1
Проявление неисправностей и рекомендации по их
устранению
Двигатель не вращается при пуске
Блок, узел, деталь
Причина
Операции
Аккумуляторная ба-
Разряжена или неисправна
Зарядить или заменить (см. указа-
тарея
ния изготовителя).
Дефект подключений проводов
Проверить, не разболтались ли под-
ключения проводов (см. документа-
цию изготовителя).
Стартер
Не в порядке кабельная разводка
Проверить, не разболтались ли под-
или стартер
ключения проводов, проинформиро-
вать службу сервиса.
Кабельная разводка
Дефект
Выполнить проверку (→ стр. 144).
двигателя
Система управле-
Возможно разболтались и не плотно
Провести визуальную проверку (см.
ния двигателя и ге-
сидят на своих местах модули, бло-
документацию изготовителя).
нератора
ки или разъемные соединения
Регулятор двигате-
Возможно, ослабли и не плотно си-
Проверить разъемные соединения
ля
дят на своих местах разъемные сое-
(→ стр. 146).
динения
Двигатель
Блокирован (не проворачивается
Проинформировать службу сервиса.
вручную)
Двигатель при пуске проворачивается, но не запускается
Блок, узел, деталь
Причина
Операции
Стартер
Слабо прокручивается: аккумулятор-
Аккумуляторную батарею зарядить
ная батарея разряжена или неис-
или заменить (см. указания изгото-
правна
вителя).
Кабельная разводка
Дефект
Выполнить проверку (→ стр. 144).
двигателя
Топливная система
Воздух в топливной системе
Удалить воздух из топливной систе-
мы (→ стр. 121).
Регулятор двигате-
Дефект
Проинформировать службу сервиса.
ля
Двигатель работает неравномерно
Блок, узел, деталь
Причина
Операции
Впрыск топлива
Дефект топливной форсунки
Проинформировать службу сервиса.
Кабельная разводка
Дефект
Выполнить проверку (→ стр. 144).
двигателя
112 | Поиск неисправностей | MS150076/04R 2012-09
Блок, узел, деталь
Причина
Операции
Топливная система
Воздух в топливной системе
Удалить воздух из топливной систе-
мы (→ стр. 121).
Регулятор двигате-
Дефект
Проинформировать службу сервиса.
ля
Двигатель не выходит на номинальную частоту вращения
Блок, узел, деталь
Причина
Операции
Подача топлива
Заменен сменный элементы топлив-
Выполнить замену (→ стр. 122).
ного фильтра
Подача воздуха
Засорен воздушный фильтр
Проверить положение сигнального
кольца индикатора разрежения
(→ стр. 126).
Впрыск топлива
Дефект топливной форсунки
Проинформировать службу сервиса.
Кабельная разводка
Дефект
Выполнить проверку (→ стр. 144).
двигателя
Двигатель
Слишком большая нагрузка
Проинформировать службу сервиса.
Нестабильная частота вращения двигателя
Блок, узел, деталь
Причина
Операции
Впрыск топлива
Дефект топливной форсунки
Проинформировать службу сервиса.
Датчик частоты вра-
Дефект
Проинформировать службу сервиса.
щения
Топливная система
Воздух в топливной системе
Удалить воздух из топливной систе-
мы (→ стр. 121).
Регулятор двигате-
Дефект
Проинформировать службу сервиса.
ля
Слишком большая температура наддувочного воздуха
Блок, узел, деталь
Причина
Операции
Машинное отделе-
Слишком большая температура воз-
Проверить вентиляторы и каналы
ние
духа на впуске
подвода и отвода воздуха.
Слишком низкое давление наддувочного воздуха
Блок, узел, деталь
Причина
Операции
Подача воздуха
Засорен воздушный фильтр
Проверить положение сигнального
кольца индикатора разрежения
(→ стр. 126).
Турбонагнетатель
Дефект
Проинформировать службу сервиса.
ОГ
MS150076/04R 2012-09 | Поиск неисправностей | 113
ОГ черного цвета
Блок, узел, деталь
Причина
Операции
Подача воздуха
Засорен воздушный фильтр
Проверить положение сигнального
кольца индикатора разрежения
(→ стр. 126).
Впрыск топлива
Дефект топливной форсунки
Проинформировать службу сервиса.
Двигатель
Слишком большая нагрузка
Проинформировать службу сервиса.
ОГ синего цвета
Блок, узел, деталь
Причина
Операции
Моторное масло
Слишком много масла в двигателе
Слить моторное масло (→ стр. 129).
Турбонагнетатель,
Дефект
Проинформировать службу сервиса.
головка цилиндра,
поршневые кольца,
гильза цилиндра
ОГ белого цвета
Блок, узел, деталь
Причина
Операции
Двигатель
Не разогрет до рабочего состояния
Разогреть до рабочего состояния.
114 | Поиск неисправностей | MS150076/04R 2012-09
7 Описание работ
7.1
Двигатель
7.1.1
Проворачивание коленвала двигателя пусковым устройством
Условия проведения работ
☑ Удаленная кнопка «Прокручивание двигателя без пуска» установлена.
ОПАСНО
Вращающиеся, подвижные детали двигателя.
Тяжелые травмы - опасность для жизни!
• Перед проварачиванием или пуском двигателя убедиться, что в опасной зоне работы дви-
гателя не находятся люди.
• После проведения работ на двигателе проверить, установлены ли на место все защитные
устройства и убраны ли все инструменты с двигателя.
Проворачивание коленвала двигателя пусковым устройством
1.
Нажать кнопку «Прокручивание двигателя без пуска» и держать.
2.
Проворачивать двигатель до тех пор, пока приборы не начнут показывать давление масла, но не
более 10 секунд.
3.
В случае необходимости повторить операцию примерно через 20 секунд.
115
7.1.2
Двигатель: выполнение пробного пуска
ОПАСНО
Вращающиеся, подвижные детали двигателя.
Тяжелые травмы - опасность для жизни!
• Перед проварачиванием или пуском двигателя убедиться, что в опасной зоне работы дви-
гателя не находятся люди.
ПРЕДУПРЕЖДЕНИЕ
Шум двигателя превышает 85 дБ (A).
Опасность повреждения слуха!
• Пользоваться наушниками.
Двигатель: выполнение пробного пуска
1.
Запустить двигатель (→ стр. 102).
2.
Пробный пуск двигателя выполнять минимум до достижения установившихся температур, нагруз-
ка двигателя не должна быть ниже 1/3 номинальной.
3.
Проконтролировать работу двигателя (→ стр. 104).
4.
Выключить двигатель (→ стр. 105).
116
7.2
Механизм клапанного газораспределения
7.2.1
Проверка и регулировка зазора в клапанах
Условия проведения работ
☑ Двигатель выключен, пуск двигателя заблокирован.
☑ Температура ОЖ двигателя: макс. 40 °C.
☑ Клапаны закрыты.
Специальный инструмент, Материал, Запасные узлы и детали
Наименование / применение
№ детали
Кол-во
Щуп
Y20010128
1
Динамометрический ключ, 20-100 Н·м
F30026582
1
Торцовой гаечный ключ с замкнутым зевом, 14 мм
F30028346
1
Ключ с внутренним шестигранником, 5 мм
F30002815
1
Приспособление для проворачивания
F6790714
1
Подготовительные операции
1.
Снять крышку головки цилиндра (→ стр. 120).
2.
Снять крышку на картере маховика со стороны А.
3.
Через отверстие установить приспособление для проворачивания.
4.
Проворачивать двигатель вручную по направлению вращения вала двигателя до совпадения от-
метки OT-A1 и указателя.

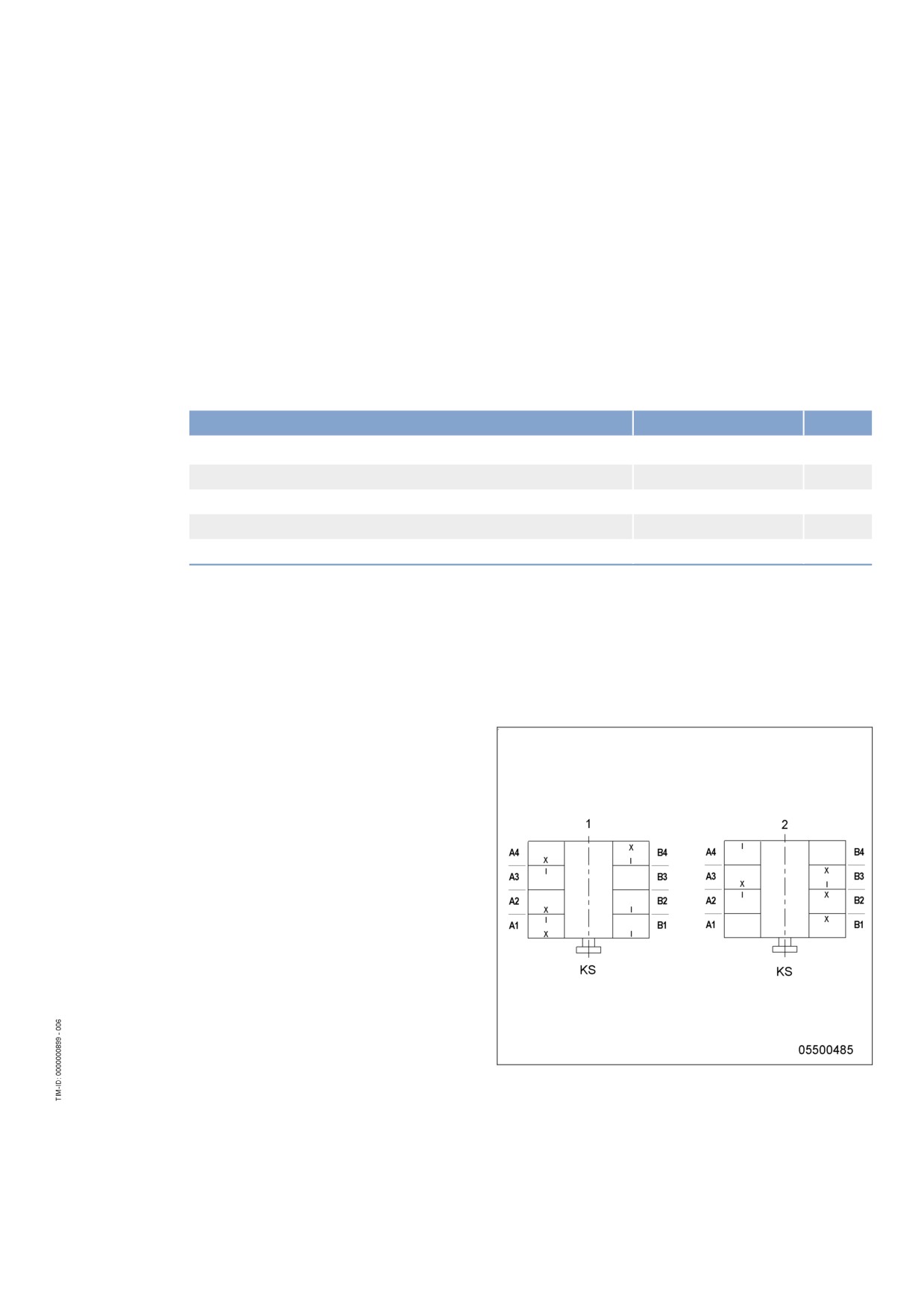

Схема для двигателей 8V (два
положения коленчатого вала)
1 Цилиндр A1 в ВМТ такта сжатия
2 Цилиндр A1 в положении ВМТ кон-
ца такта выпуска
I Впускной клапан
X Выпускной клапан
117
Схема для двигателей 10V (два
положения коленчатого вала)
1 Цилиндр A1 в ВМТ такта сжатия
2 Цилиндр A1 в положении ВМТ кон-
ца такта выпуска
I Впускной клапан
X Выпускной клапан

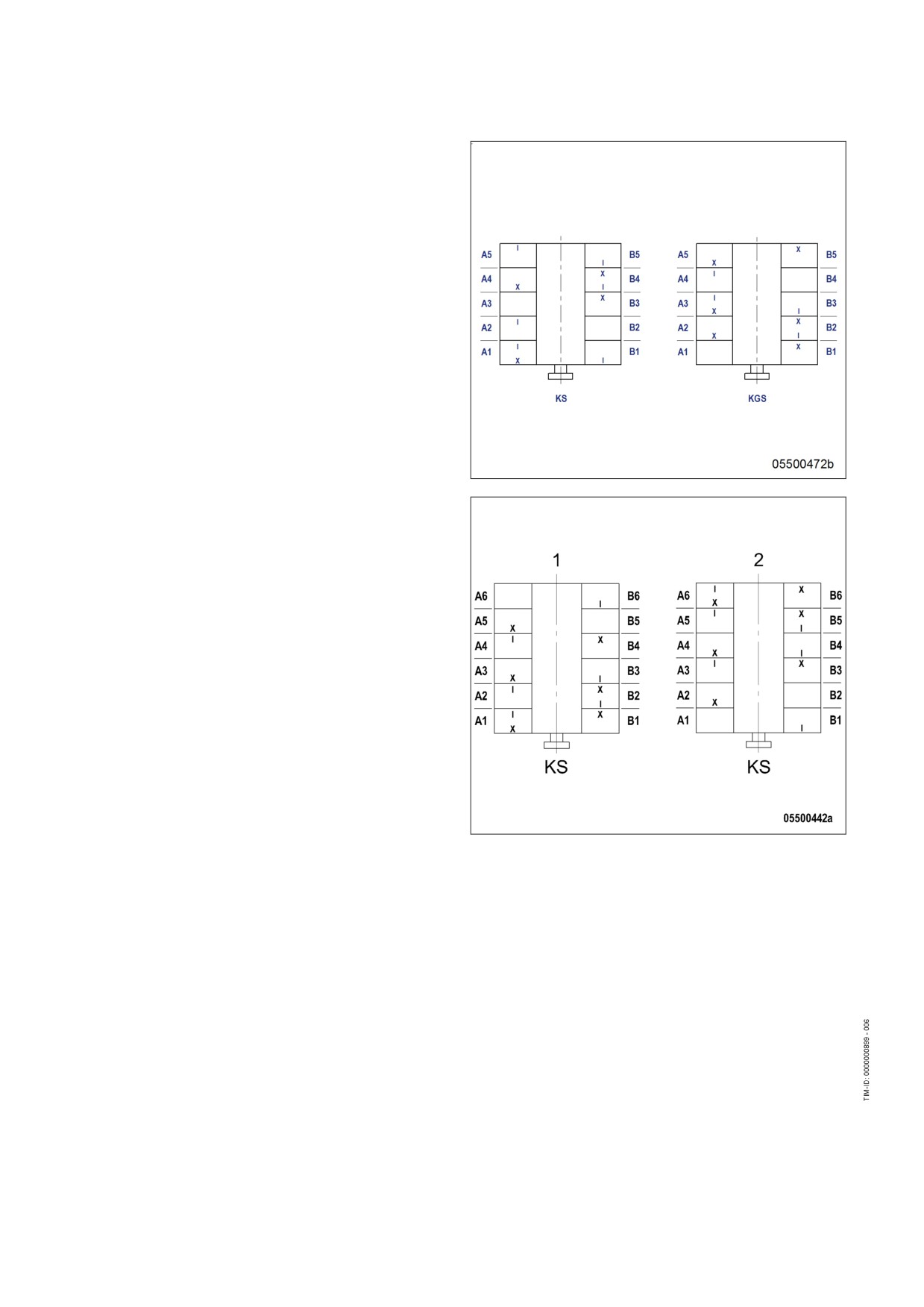

Схема для двигателей 12V (два
положения коленчатого вала)
1 Цилиндр A1 в ВМТ такта сжатия
2 Цилиндр A1 в положении ВМТ кон-
ца такта выпуска
I Впускной клапан
X Выпускной клапан
Проверка зазора в клапанах в двух положениях коленчатого вала
1.
Проверить положение ВМТ поршня цилиндра A1:
• Если клапанные коромысла цилиндра A1 разгружены, то поршень находится в ВМТ такта сжа-
тия.
• Если клапанные коромысла цилиндра A1 нагружены, то поршень находится в положении ВМТ
конца такта выпуска.
2.
Проверить зазор в клапанах на холодном двигателе:
• Впуск = 0,3 +/- 0,05 мм;
• Выпуск = 0,6 +/- 0,05 мм.
3.
По приведенной схеме проверить зазоры всех клапанов в двух положениях коленчатого вала (ци-
линдр A1 в ВМТ такта сжатия и в ВМТ конца такта выпуска).
4.
Щупом проверить расстояние между перемычкой и коромыслом клапанов.
5.
Если отклонение от заданного значения составляет более 0,1 мм, то необходимо отрегулировать
зазор в клапанах.
118

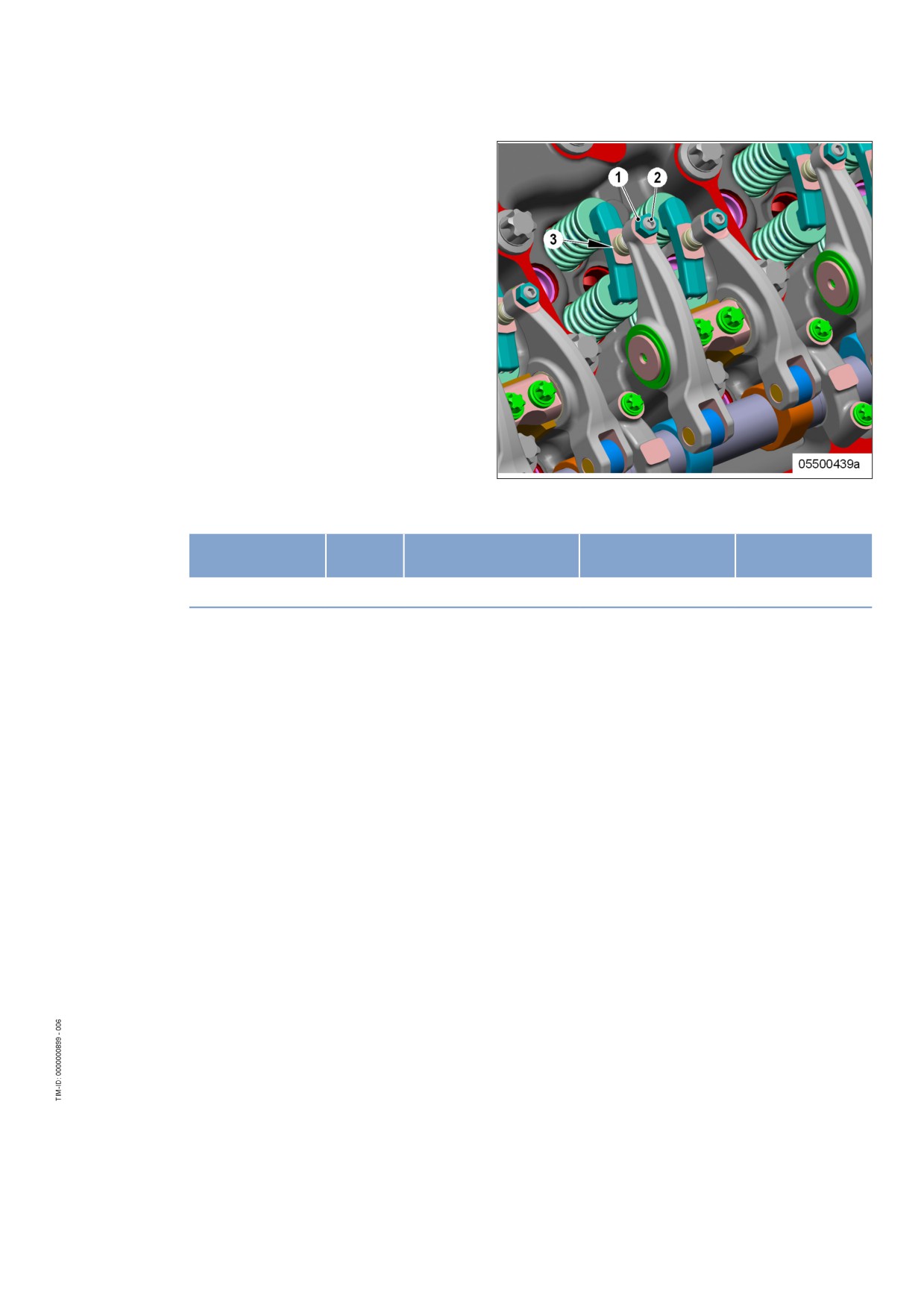

Регулировка зазора в клапанах
1.
Отпустить контргайку (1) и слегка вывин-
тить регулировочный винт (2).
2.
Ввести щуп между перемычкой клапанов
и коромыслом (3).
3.
Отрегулировать зазор регулировочным
винтом (2) так, чтобы щуп еще проходил,
но уже плотно прилегал к поверхностям
в зазоре.
4.
Придерживая регулировочный винт (2), затянуть контргайку (1) с предписанным моментом затяж-
ки.
Наименование
Размер
Тип
Смазочный мате-
Значение / норма
риал
Гайка
M10 x 1
Момент затяжки
43 Н·м +4 Н·м
5.
Проверить, можно ли ввести щуп между коромыслом (3) и перемычкой клапана.
Результат: Если это невозможно, отрегулировать зазор в клапане.
Завершающие операции
1.
Снятие приспособления для проворачивания
2.
Установить запорную крышку.
3.
Установить крышку головки цилиндра (→ стр. 120).
119
7.2.2
Крышка головки цилиндра - Снятие и установка
Условия проведения работ
☑ Двигатель выключен, пуск двигателя заблокирован.

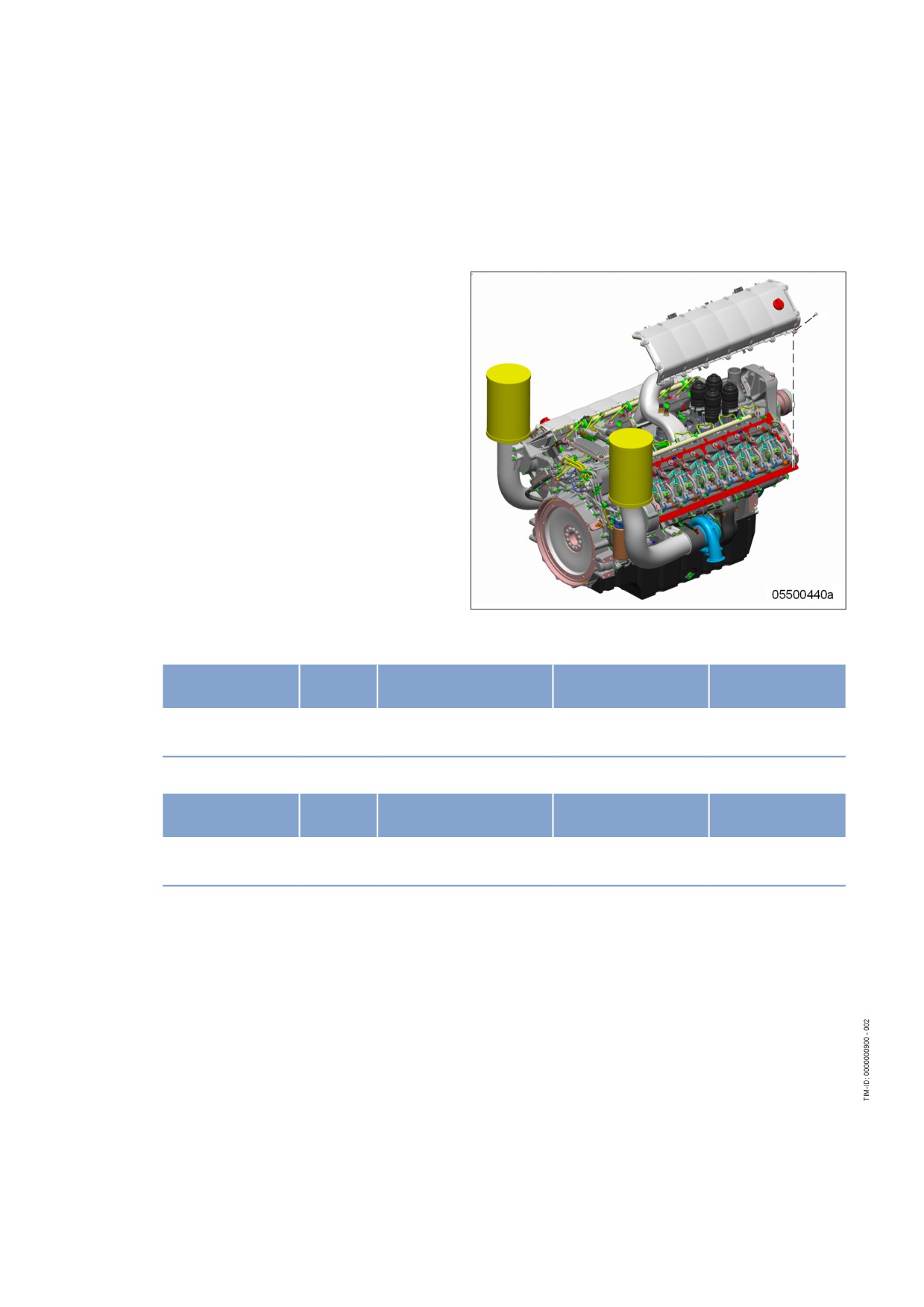

Крышка головки цилиндра -
Снятие и установка
Внимание: Закройте двигатель ниже головки ци-
линдра тканью, чтобы собрать просту-
пающее масло.
1.
Снимите винты.
2.
Снимите крышку головки цилиндра.
3.
Очистьте сопрягаемые грани.
4.
Проверьте состояние уплотнительной
профильной прокладки и при необходи-
мости замените ее.
5.
Установите крышку головки цилиндра и затяните винты с помощью динамометрического гаечного
ключа до требуемого момента затяжки.
Наименование
Размер
Тип
Смазочный мате-
Значение / норма
риал
Винт с двумя бур-
M8
Момент предваритель-
10 Нм
тиками
ной затяжки
6.
Затяните винты с помощью динамометрического гаечного ключа требуемым моментом.
Наименование
Размер
Тип
Смазочный мате-
Значение / норма
риал
Винт с двумя бур-
M8
Момент затяжки
20 Нм
тиками
120















содержание      ..     4      5      6      7     ..
