РАБОЧЕЕ ОБОРУДОВАНИЕ / Гидроцилиндры

Гидравлический шланг

Рычаг А

Рычаг В

Гидроцилиндр ковша

Рычаг А

Гидроцилиндр ковша

Рычаг В

Рукоять

Сечение А

Сечение В

Смазочная масленка

Рычаг А

Рычаг В

7-

Палец

5-

Пружинная шайба (4 шт.)

3-

Палец

1-

Пружинная шайба (2 шт.)

8-

Болт (4 шт.)

6-

Упор

4-

Болт (2 шт.)

2-

Пластина

W4-2-22

РАБОЧЕЕ ОБОРУДОВАНИЕ / Гидроцилиндры

Установка

ОСТОРОЖНО: Масса пальца (1): 80 кг

ОСТОРОЖНО: Масса гидроцилиндра

ковша: 890 кг

ВАЖНО: Установите упор

(4) Обязательно

держите смазочную масленку в пра-

1.

Прикрепите нейлоновый строп к гидроци-

вильном направлении.

линдру ковша и поднимите его краном.

7. Прикрепите нейлоновый строп к корпусу

2.

Совместите отверстие под палец на руко-

пальца (1) и поднимите его краном. Вставь-

яти с отверстием под палец со стороны

те палец (1) в отверстие под палец, затем

поршневой полости гидроцилиндра ковша.

установите упор (4) на рычаг В, используя

болты (2) (4 шт.) и пружинные шайбы (3) (4

шт.).

ОСТОРОЖНО: Масса пальца (5): 40 кг

: 30 мм

: 400 Н·м (41 кгс·м)

3.

Прикрепите нейлоновый строп к корпусу

пальца (5) и поднимите его краном. Вставь-

8. Установите гидроцилиндр на противопо-

те палец (5) в отверстие под палец. Затем

ложной стороне, выполнив эти же процеду-

установите пластину

(4) на рукоять, ис-

ры.

пользуя болты

(2)

(2 шт.) и пружинные

шайбы (3) (2 шт.).

9. Присоедините все шланги подачи смазки к

: 30 мм

гидроцилиндру ковша.

: 400 Н·м (41 кгс·м)

: 19 мм

: 29,5 Н·м (3 кгс·м)

4.

Присоедините все гидравлические шланги к

: 22 мм

гидроцилиндру ковша.

: 39 Н·м (4 кгс·м)

: 14 мм

: 210 Н·м (21,5 кгс·м)

10. Ослабьте сапун на гидроцилиндре и выпус-

тите воздух из гидроцилиндра. (Смотрите

5.

Удалите провод, который был использован

страницу W4-2-48)

для крепления штока.

6.

Включите двигатель, поднимите краном

штоковую полость гильзы гидроцилиндра

ковша, одновременно выдвигая шток, и со-

вместите отверстия под палец на рычаге А,

рычаге В и на торце штока гидроцилиндра

ковша.

W4-2-23

РАБОЧЕЕ ОБОРУДОВАНИЕ / Гидроцилиндры

Снятие и установка гидроцилиндра вырав-

нивания ковша

(Только для прямой лопаты)

Гидравлический шланг

Гидроцилиндр выравнивания ковша

Стрела или

рукоять

Кронштейн для подъема

груза на гидроцилиндре

выравнивания ковша

Стрела

Проекция В

Сечение А

4-

Палец

1-

Болт (2 шт.)

2-

Пружинная шайба (2 шт.)

3-

Пластина

W4-2-24

РАБОЧЕЕ ОБОРУДОВАНИЕ / Гидроцилиндры

Снятие

ВАЖНО: Прежде, чем снимать гидроцилиндр

6. Выключите двигатель и поработайте рыча-

выравнивания ковша, снимите гид-

гом, чтобы сбросить остаточное давление в

роцилиндр рукояти. (Смотрите тему

контуре. Выпустите воздух из гидробака.

"Снятие и установка гидроцилиндра

(Смотрите тему "Выпуск воздуха из гидро-

рукояти" на странице W4-2-8)

бака" на странице W1-3-1)

1.

Отсоедините шланг подачи смазки со сто-

7. Отсоедините все гидравлические шланги от

роны штоковой полости гидроцилиндра вы-

гидроцилиндра выравнивания ковша. Затем

равнивания ковша.

установите пробки с покрытием на откры-

: 19 мм

тые концы.

: 14 мм

ОСТОРОЖНО: Масса гидроцилиндра

выравнивания ковша: 1370 кг

8. Удалите болты

(2)

(2 шт.) и пружинные

шайбы (3) (2 шт.) со стороны поршневой

2.

Прикрепите нейлоновый строп к гидроци-

полости и снимите пластину (4) со стрелы.

линдру выравнивания ковша и удерживайте

: 30 мм

его с помощью цепного полиспаста. (2 мес-

та).

ОСТОРОЖНО: Масса пальца со стороны

Кронштейн для подъема груза

поршневой полости (1): 90 кг

9. Переместите палец (1) в позицию, в кото-

рой гидроцилиндр выравнивания ковша

может быть удален со стрелы. Удерживая

палец (1) вилочным погрузчиком, подними-

те и снимите его.

Гидроцилиндр выравнивания ковша

10. Опустите гидроцилиндр выравнивания

ковша с помощью цепного полиспаста и

3.

Удалите болты (2) (2 шт.), пружинные шай-

снимите его.

бы (3) (2 шт.) со стороны штоковой полости

и снимите пластину (4) с рукояти.

: 30 мм

ОСТОРОЖНО: Масса пальца (1) штоко-

вой полости: 90 кг

4.

Переместите палец (1) к позиции, где гид-

роцилиндр выравнивания ковша может

быть удален с рукояти. Удерживая палец

(1) вилочным погрузчиком, поднимите его и

снимите.

5.

Включите двигатель и втяните шток. При-

крепите проводом торец штока гидроци-

линдра выравнивания ковша к гильзе гид-

роцилиндра для предотвращения выдви-

жения штока.

W4-2-25

РАБОЧЕЕ ОБОРУДОВАНИЕ / Гидроцилиндры

Гидравлический шланг

Гидроцилиндр выравнивания ковша

Стрела или

рукоять

Кронштейн для подъема

груза на гидроцилиндре

выравнивания ковша

Стрела

Проекция В

Сечение А

1-

Палец

2-

Болт (2 шт.)

3-

Пружинная шайба (2 шт.)

4-

Пластина

W4-2-26

РАБОЧЕЕ ОБОРУДОВАНИЕ / Гидроцилиндры

Установка

•

Относительно метода подъема всех дета-

9. Вставьте палец (1) в отверстие под палец и

лей и числа отверстий крепления грузоза-

установите пластину

(4) на рукоять, ис-

хватных устройств обратитесь к теме "Сня-

пользуя болты

(2)

(2 шт.) и пружинные

тие".

шайбы (3) (2 шт.)

: 30 мм

: 400 Н·м (41 кгс·м)

ОСТОРОЖНО: Масса гидроцилиндра

выравнивания ковша: 1370

10. Присоедините шланг подачи смазки к гид-

роцилиндру выравнивания ковша.

1.

Поднимите гидроцилиндр выравнивания

: 19 мм

ковша цепным полиспастом.

: 29,5 Н·м (3 кгс·м)

2.

Совместите отверстия под палец, как на

11. Ослабьте сапун на гидроцилиндре и выпус-

стреле, так и со стороны поршневой полос-

тите воздух из гидроцилиндров. (Смотрите

ти гидроцилиндра выравнивания ковша.

страницу W4-2-48)

ОСТОРОЖНО: Масса пальца (1) с нижней

стороны: 90 кг

3.

Поднимите палец (1) вилочным погрузчи-

ком.

4.

Вставьте палец (1) в отверстие под палец и

установите пластину (8) на стрелу, исполь-

зуя болты (6) (2 шт.) и пружинные шайбы

(7) (2 шт.)

: 30 мм

: 400 Н·м (41 кгс·м)

5.

Присоедините все гидравлические шланги к

гидроцилиндру выравнивания ковша.

: 14 мм

: 210 Н·м (21,5 кгс·м)

6.

Удалите провод, который был использован

для крепления штока.

7.

Включите двигатель и поднимите штоковую

полость гильзы гидроцилиндра выравнива-

ния ковша с помощью цепного полиспаста.

Выдвиньте шток и совместите отверстия

под палец на рукояти и штоке гидроцилин-

дра выравнивания ковша.

ОСТОРОЖНО: Масса пальца (1): 90 кг

8.

Поднимите палец (1) вилочным погрузчи-

ком.

W4-2-27

РАБОЧЕЕ ОБОРУДОВАНИЕ / Гидроцилиндры

Снятие и установка гидроцилиндра выгрузки

(Только для прямой лопаты)

Гидроцилиндр выгрузки

Ковш

Гидроцилиндр выгрузки

Ковш

Сечение В

Сечение А

1-

Стопорная пластина

8-

Пластина

6-

Пружинная шайба (2 шт.)

4-

Промежуточное кольцо (2 шт.)

2-

Винт с углублением под

9-

Болт (2 шт.)

7-

Смазочная масленка

5-

Палец

ключ (4 шт.)

3-

Палец

W4-2-28

РАБОЧЕЕ ОБОРУДОВАНИЕ / Гидроцилиндры

Снятие

6. Включите двигатель и втяните шток. При-

1. Удалите болты (12) (12 шт.) и снимите бо-

крепите проводом торец штока гидроци-

ковую и переднюю крышки (10), (11) с ков-

линдра выгрузки к гильзе гидроцилиндра

ша.

для предотвращения выдвижения штока.

: 19 мм

7. Выключите двигатель и поработайте рыча-

гом, чтобы сбросить остаточное давление в

Крышка (10)

контуре. (Смотрите тему "Выпуск воздуха

из гидробака" на странице W1-3-1)

Болт (12)

8. Отсоедините все гидравлические шланги от

Крышка (11)

гидроцилиндра выгрузки ковша. Затем ус-

тановите пробки с покрытием на открытые

концы.

: 10 мм

Сторона ковша

9. Удалите смазочную масленку (7) с пальца

2.

Отсоедините все шланги подачи смазки со

(9).

стороны штоковой полости гидроцилиндра

: 14 мм

выгрузки.

: 19 мм

10. Удалите болт (5) (2 шт.) и пружинные шай-

бы (6) (2 шт.) и упор (4) со стороны поршне-

ОСТОРОЖНО: Масса гидроцилиндра вы-

вой полости гидроцилиндра и снимите пла-

грузки: 300 кг

стину (4) с ковша.

: 24 мм

3.

Прикрепите нейлоновый строп к гидроци-

линдру выгрузки и удерживайте его краном.

ОСТОРОЖНО: Масса пальца (9): 32 кг

4.

Удалите винты с углублением под ключ (2)

11. Переместите палец (9) в позицию, в которой

(4 шт.) со стороны штоковой полости и сни-

гидроцилиндр выгрузки может быть удален с

мите стопорную пластину (1) с ковша.

ковша. Прикрепите нейлоновый строп к кор-

:19 мм

пусу пальца (9), поднимите палец и снимите

его.

ОСТОРОЖНО: Масса пальца (3): 21 кг

12. Поднимите гидроцилиндр выгрузки и снимите

5.

Переместите палец (3) к позиции, где гид-

его. Удалите промежуточные кольца (8) (2

роцилиндр выгрузки может быть удален с

шт.) с отверстия под палец.

ковша. Прикрепите нейлоновый строп к кор-

пусу пальца (3). Затем поднимите палец

13. Снимите гидроцилиндр выгрузки с противо-

краном и снимите его.

положной стороны, выполнив эти же проце-

дуры.

W4-2-29

РАБОЧЕЕ ОБОРУДОВАНИЕ / Гидроцилиндры

Гидроцилиндр выгрузки

Ковш

Гидроцилиндр выгрузки

Ковш

Сечение В

Сечение А

1-

Стопорная пластина

4-

Пластина

6-

Пружинная шайба (2 шт.)

8-

Промежуточное кольцо (2 шт.)

2-

Винт с углублением под

5-

Болт (2 шт.)

7-

Смазочная масленка

9-

Палец

ключ (4 шт.)

3-

Палец

W4-2-30

РАБОЧЕЕ ОБОРУДОВАНИЕ / Гидроцилиндры

Установка

•

Относительно метода подъема всех дета-

лей и числа отверстий крепления грузоза-

ОСТОРОЖНО: Масса пальца (3): 21 кг

хватных устройств обратитесь к теме "Сня-

тие".

8. Прикрепите нейлоновый строп к корпусу

пальца (3) и поднимите его. Вставьте палец

ОСТОРОЖНО: Масса гидроцилиндра вы-

(3) в отверстие под палец. Затем установи-

грузки: 300 кг

те стопорную пластину (1) на ковш, исполь-

зуя винты с углублением под ключ (2) (4

1.

Прикрепите нейлоновый строп к гидроци-

шт.) и совмещая с канавкой на пальце (3).

линдру выгрузки и поднимите его краном.

: 19 мм

: 1030 Н·м (105 кгс·м)

2.

Совместите отверстия под палец, как со

стороны поршневой полости гидроцилинд-

9. Поднимите крышки (10) и (11) и установите

ра выгрузки, так и на кронштейне. Затем

их на ковш, используя болты (12) (12 шт.).

установите промежуточные кольца

(8)

(2

: 19 мм

шт.) на отверстие под палец.

: 90 Н·м (9,2 кгс·м)

ОСТОРОЖНО: Масса пальца (9): 32 кг

Крышка (10)

3.

Прикрепите нейлоновый строп к корпусу

пальца (9) и поднимите его краном. Вставь-

те палец (9) в отверстие под палец и уста-

Болт (12)

новите пластину

(4) на ковш, используя

Крышка (11)

болты (5) (2 шт.) и пружинные шайбы (6) (2

шт.).

: 24 мм

: 210 Н·м (21,5 кгс·м)

Сторона ковша

4.

Установите смазочную масленку (7) на па-

10. Установите гидроцилиндр выгрузки на про-

лец (9).

тивоположной стороне, выполнив эти же

: 14 мм

процедуры.

5.

Присоедините все гидравлические шланги к

11. Присоедините все шланги подачи смазки к

гидроцилиндру выгрузки.

гидроцилиндру выгрузки.

: 10 мм

: 19 мм

: 90 Н·м (9,2 кгс·м)

: 29,5 Н·м (3 кгс·м)

6.

Удалите провод, который был использован

12. Ослабьте сапун и полностью выпустите

для крепления штока.

воздух из гидроцилиндра. (Смотрите стра-

ницу W4-2-48)

7.

Включите двигатель. Поднимите штоковую

полость гильзы гидроцилиндра выгрузки и,

выдвигая шток, совместите отверстия под

палец на ковше и на торце штока гидроци-

линдра выгрузки.

W4-2-31

РАБОЧЕЕ ОБОРУДОВАНИЕ / Гидроцилиндры

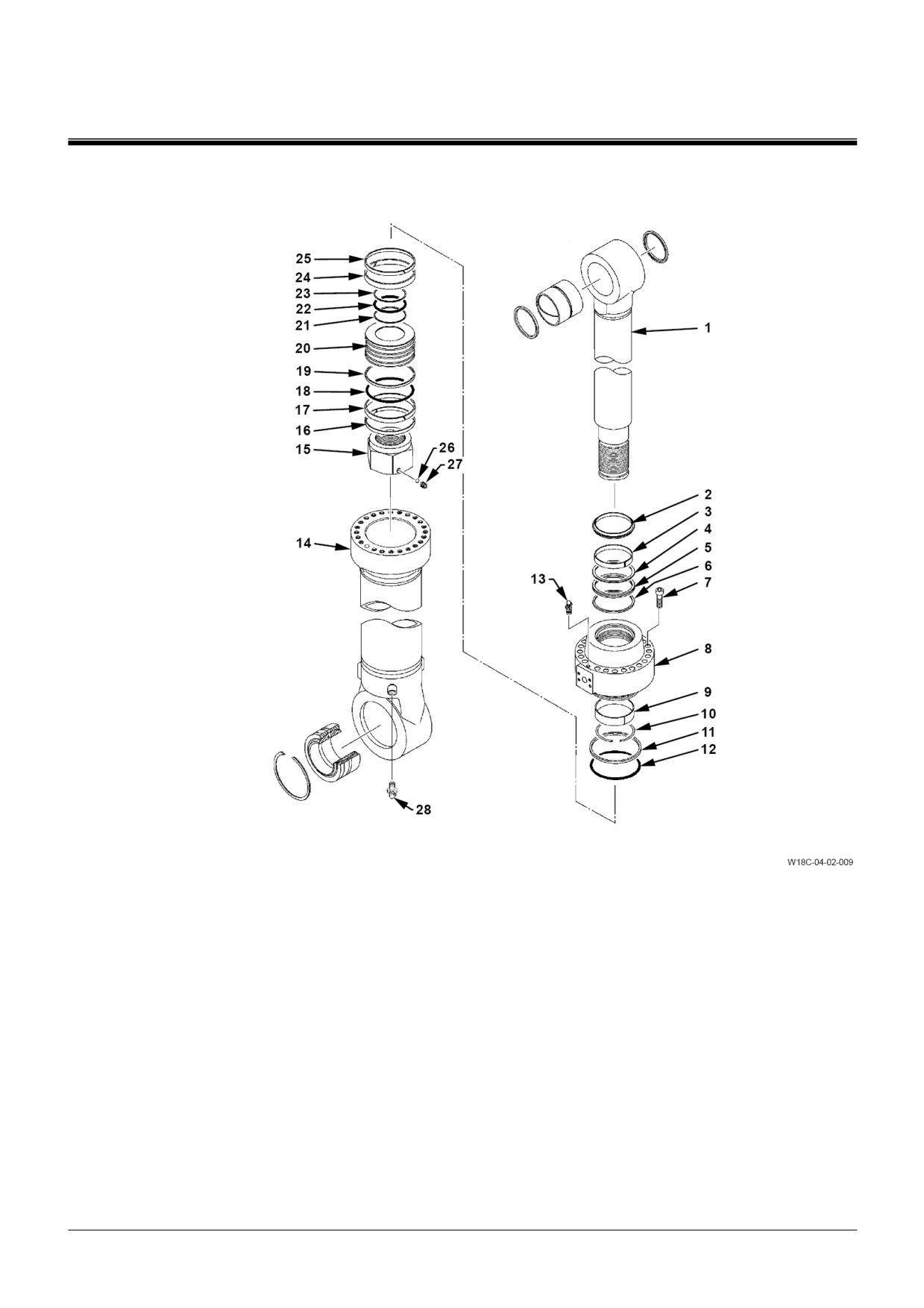

РАЗБОРКА ГИДРОЦИЛИНДРОВ

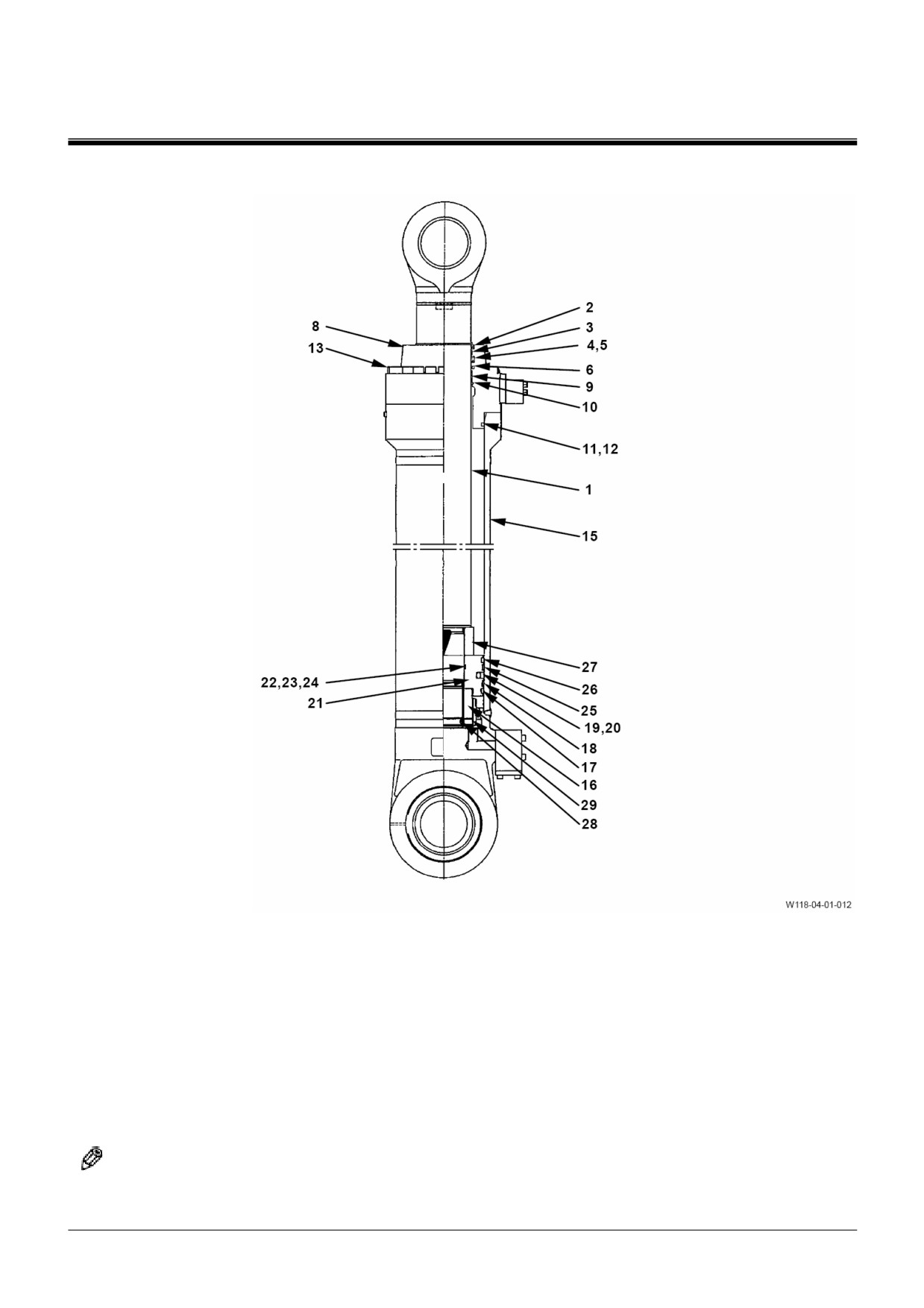

Гидроцилиндр стрелы

(Прямая лопата, обратная лопата),

Гидроцилиндр рукояти (Обратная лопата)

22- Шток поршня

14- Втулка

6-

Поршневое кольцо

1-

Поршневое кольцо

23- Грязезащитное кольцо

15- Стопорное кольцо

7-

Поршневое кольцо

2-

Поршневое кольцо

24- Поршневое кольцо

16- Упорное кольцо

8-

Уплотнительное кольцо

3-

Подшипник с демпфером

25- Упорное кольцо

17- Кольцевое уплотнение

9-

Уплотнительное кольцо

4-

Стальной шарик

26- Манжета

18- Винт с углублением под

10- Поршень

5-

Установочный винт

ключ (Стрела: 11 шт.)

(Рукоять: 10 шт.)

27- Кольцо

19- Сапун

11- Упорное кольцо

28- Сапун

20- Гильза гидроцилиндра

12- Кольцевое уплотнение

29- Головка гидроцилиндра

21- Гайка

13- Упорное кольцо

W4-2-33

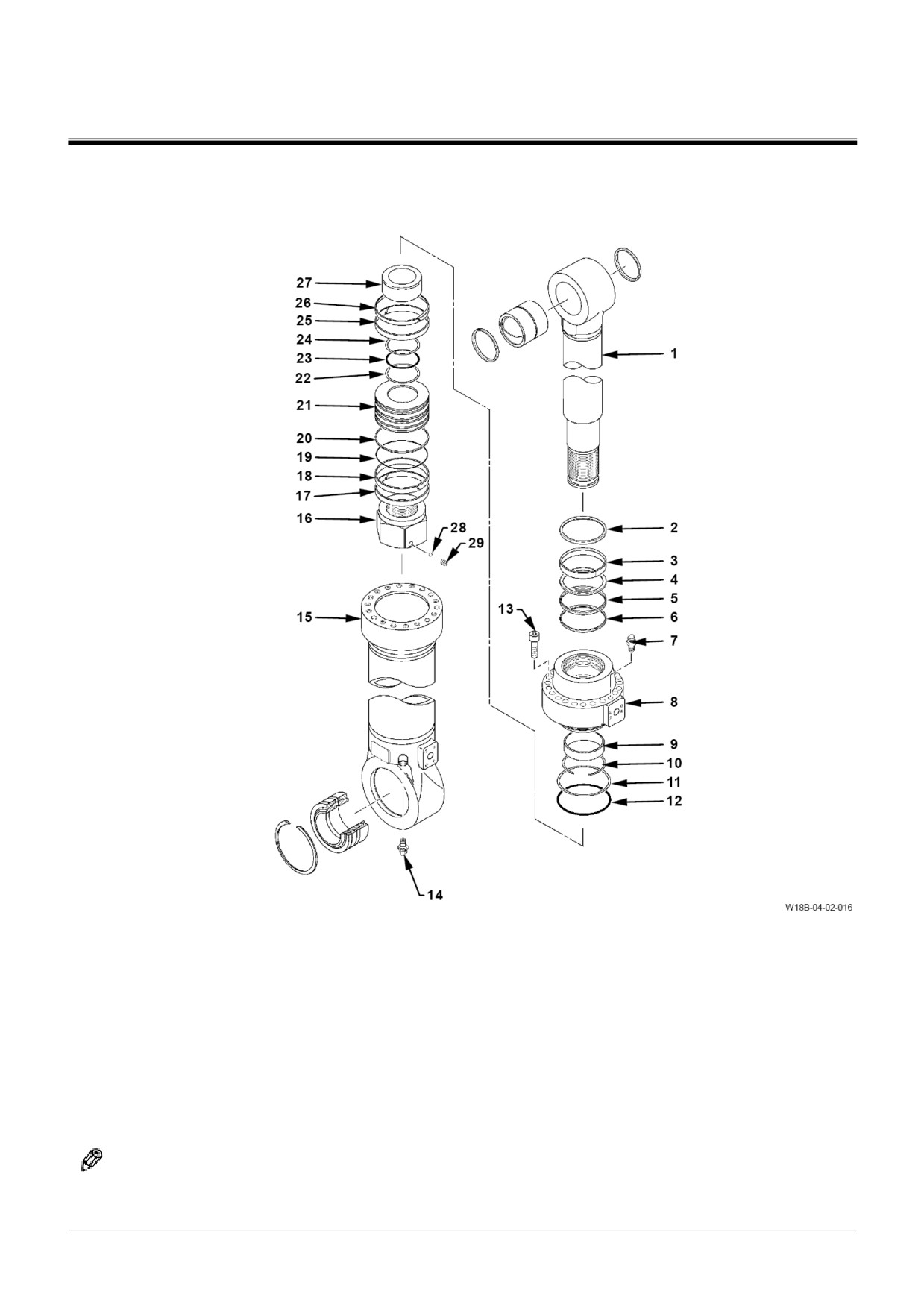

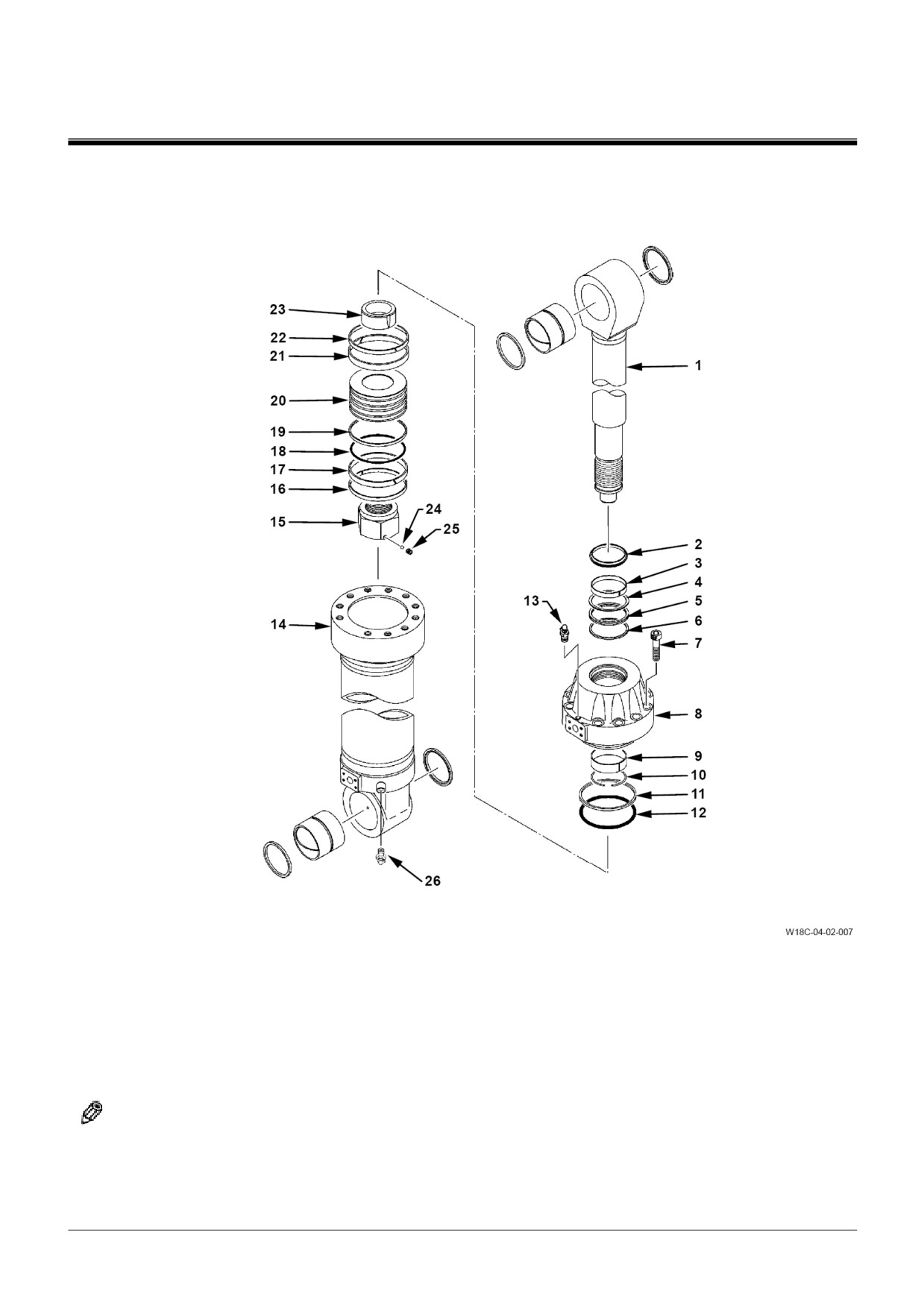

РАБОЧЕЕ ОБОРУДОВАНИЕ / Гидроцилиндры

Гидроцилиндр рукояти (Прямая лопата),

Гидроцилиндр ковша (Обратная лопата)

Сапуны (13) не используются в гидро-

цилиндре рукояти.

20- Шток поршня

13- Головка гидроцилиндра

6-

Гайка

1-

Поршневое кольцо

21- Грязезащитное кольцо

14- Втулка

7-

Поршневое кольцо

2-

Подшипник с демпфером

22- Кольцо

15- Стопорное кольцо

8-

Поршневое кольцо

3-

Стальной шарик

23- Упорное кольцо

16- Упорное кольцо

9-

Уплотнительное кольцо

4-

Установочный винт

24- Манжета

17- Кольцевое уплотнение

10- Уплотнительное кольцо

5-

Сапун

25- Кольцо

18- Сапун

11- Поршень

(Рукоять: 1 шт.)

26- Винт с углублением под

19- Гильза гидроцилиндра

12- Упорное кольцо

(Ковш: 2 шт.)

ключ (Рукоять: 10 шт.)

(Ковш: 8 шт.)

ПРИМЕЧАНИЕ: LD: Прямая лопата

ВН: Обратная лопата

W4-2-34

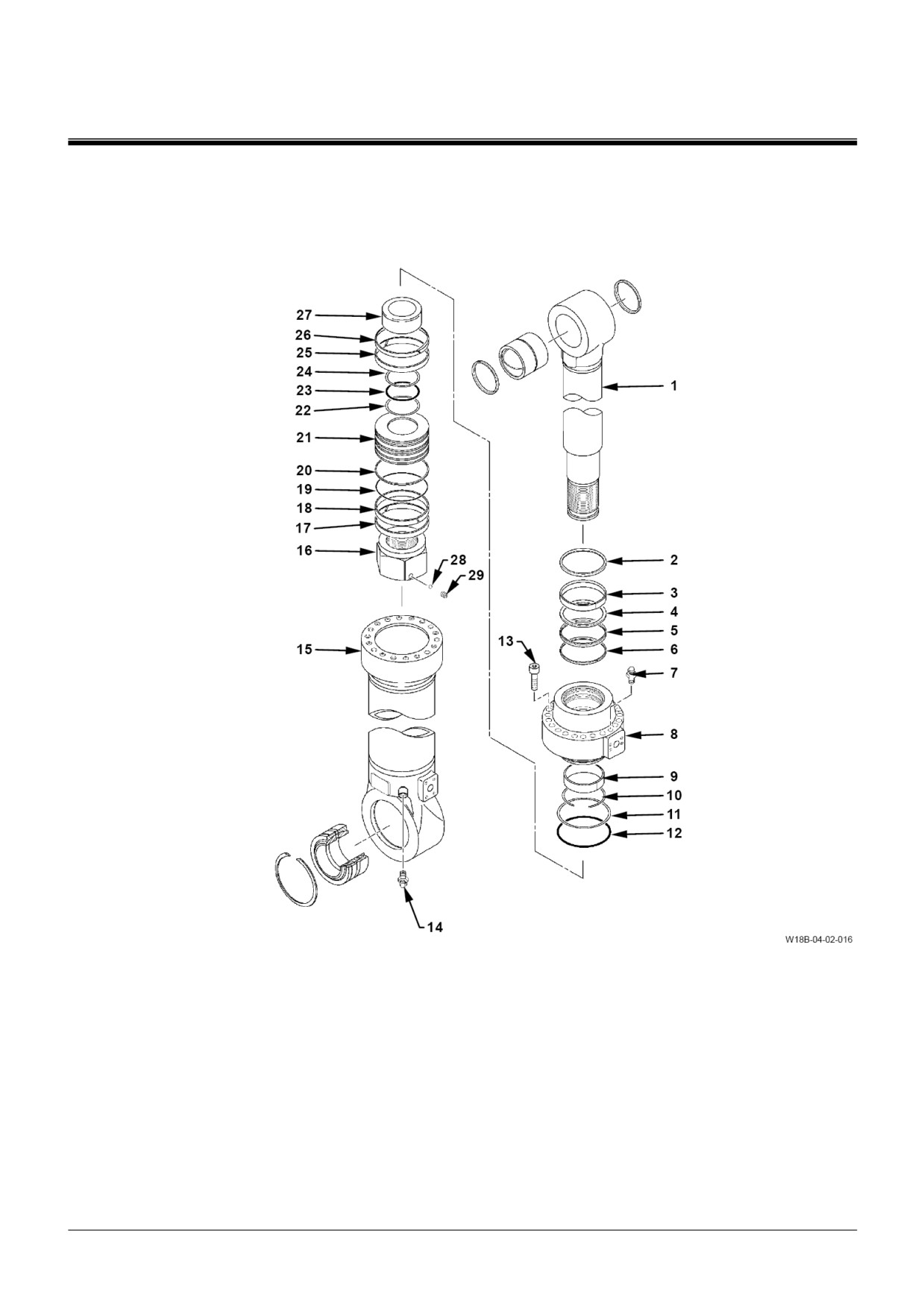

РАБОЧЕЕ ОБОРУДОВАНИЕ / Гидроцилиндры

Гидроцилиндр ковша

(Прямая лопата)

1-

Шток поршня

8-

Втулка

15- Гайка

22- Кольцевое уплотнение

2-

Грязезащитное кольцо

9-

Стопорное кольцо

16- Поршневое кольцо

23- Упорное кольцо

3-

Упорное кольцо

10- Упорное кольцо

17- Поршневое кольцо

24- Поршневое кольцо

4-

Манжета

11- Кольцевое уплотнение

18- Уплотнительное кольцо

25- Поршневое кольцо

5-

Кольцо

12- Винт с углублением под

19- Уплотнительное кольцо

26- Подшипник с демпфером

ключ (8 шт.)

20- Поршень

27- Установочный винт

6-

Сапун

13- Сапун

7-

Головка гидроцилиндра

14- Гильза гидроцилиндра

21- Упорное кольцо

W4-2-35

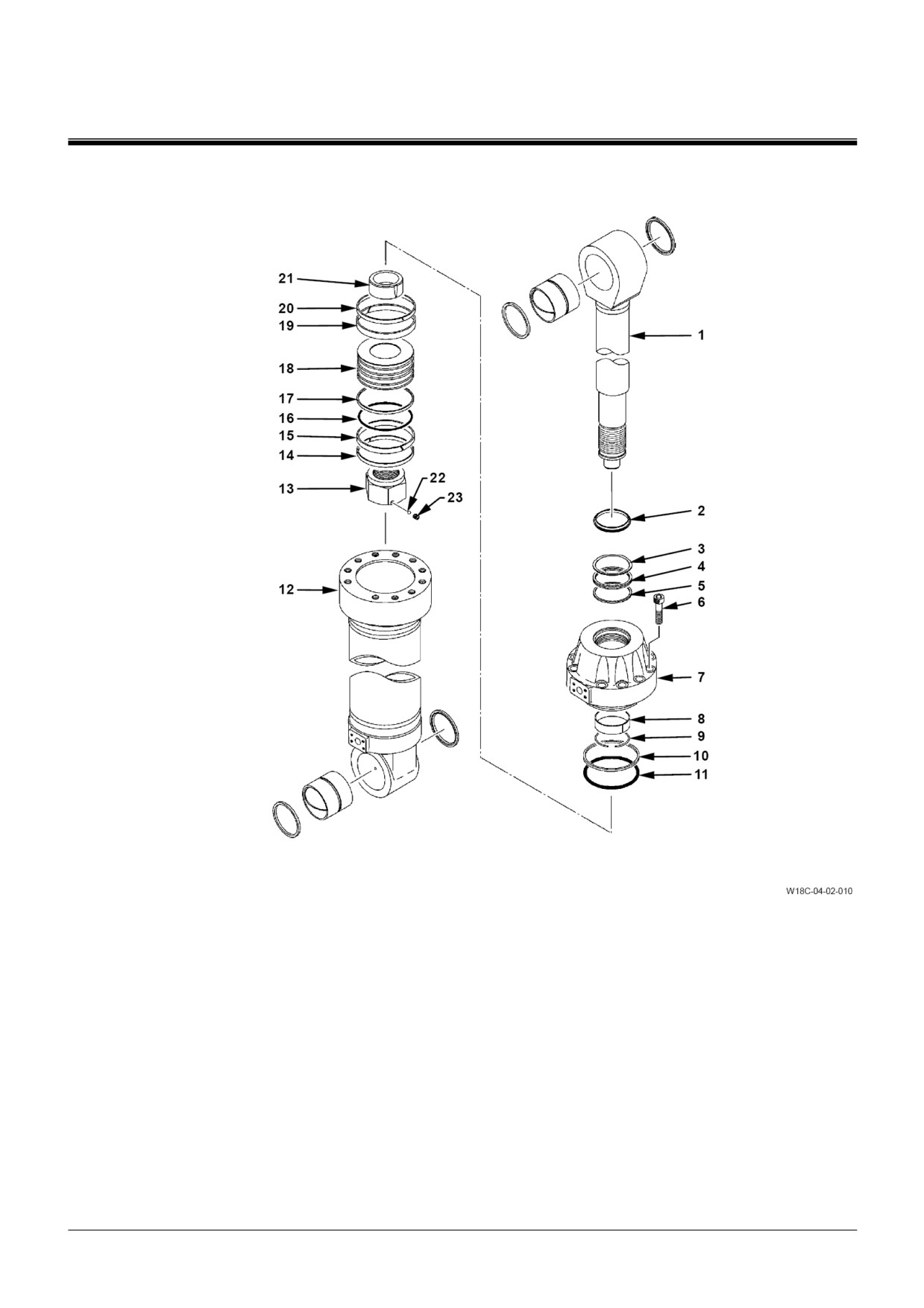

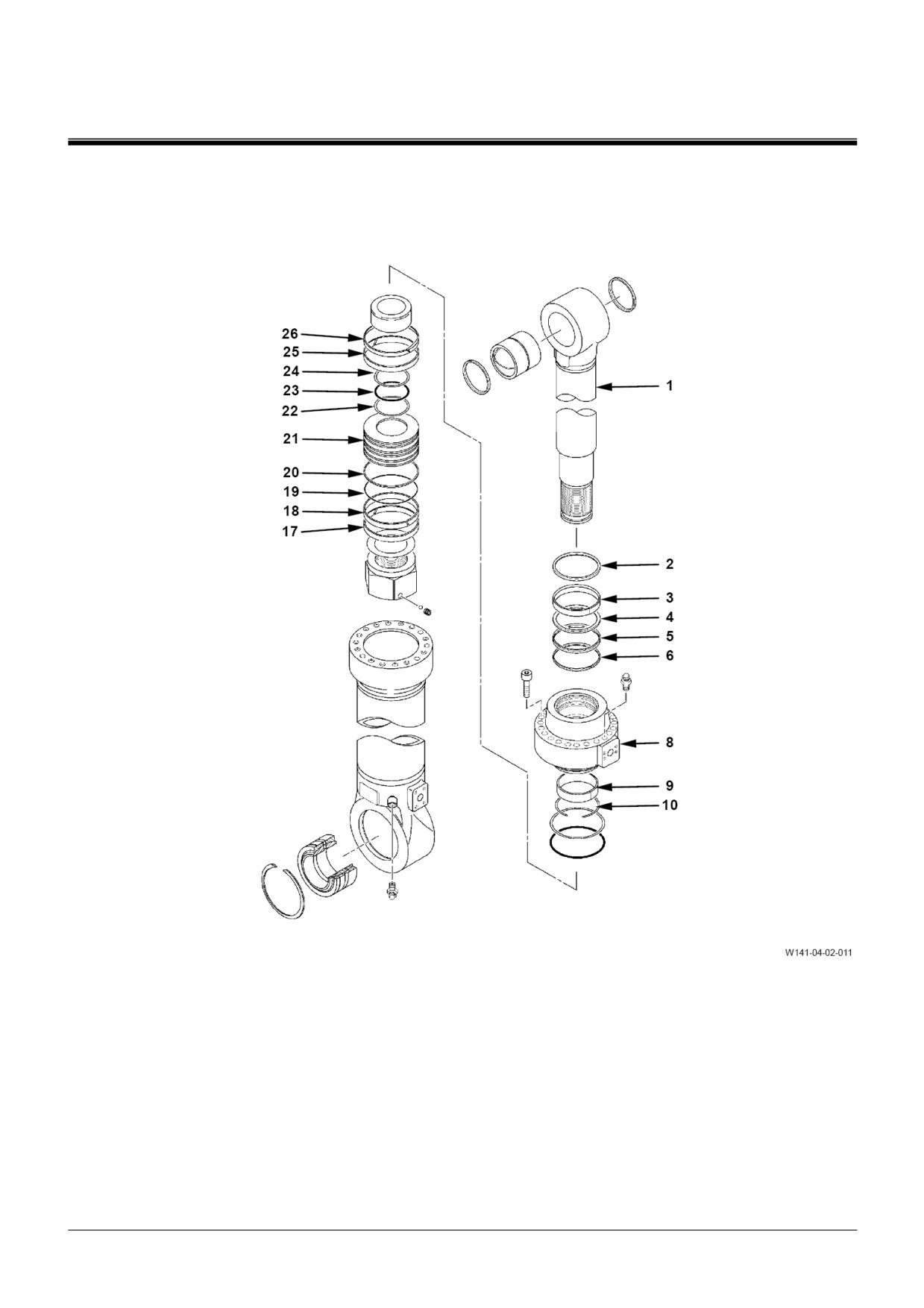

РАБОЧЕЕ ОБОРУДОВАНИЕ / Гидроцилиндры

Гидроцилиндр выравнивания ковша

(Прямая лопата)

22- Шток поршня

15- Головка гидроцилиндра

8-

Гайка

1-

Кольцевое уплотнение

23- Грязезащитное кольцо

16- Втулка

9-

Поршневое кольцо

2-

Упорное кольцо

24- Поршневое кольцо

17- Стопорное кольцо

10-

Поршневое кольцо

3-

Поршневое кольцо

25- Упорное кольцо

18- Упорное кольцо

11-

Уплотнительное кольцо

4-

Поршневое кольцо

26- Манжета

19- Кольцевое уплотнение

12-

Уплотнительное кольцо

5-

Стальной шарик

27- Кольцо

20- Сапун

13-

Поршень

6-

Установочный винт

28- Винт с углублением под

21- Гильза гидроцилиндра

14-

Упорное кольцо

7-

Сапун

ключ (11 шт.)

W4-2-36

РАБОЧЕЕ ОБОРУДОВАНИЕ / Гидроцилиндры

Гидроцилиндр выгрузки

(Прямая лопата)

1-

Шток поршня

7-

Головка гидроцилиндра

13- Гайка

19- Упорное кольцо

2-

Грязезащитное кольцо

8-

Втулка

14- Поршневое кольцо

20- Поршневое кольцо

3-

Упорное кольцо

9-

Стопорное кольцо

15- Поршневое кольцо

21- Подшипник с демпфером

4-

Манжета

10- Упорное кольцо

16- Уплотнительное кольцо

22- Стальной шарик

5-

Кольцо

11- Кольцевое уплотнение

17- Уплотнительное кольцо

23- Установочный винт

6-

Винт с углублением под

12- Гильза гидроцилиндра

18- Поршень

ключ (8 шт.)

W4-2-37

РАБОЧЕЕ ОБОРУДОВАНИЕ / Гидроцилиндры

РАЗБОРКА ГИДРОЦИЛИНД-

РОВ

Упорные кольца (22),

(24) и

кольцевое уплотнение (23) не

используются в гидроцилинд-

рах рукояти (LD) (Прямая ло-

пата), ковша (BH) (Обратная

лопата) и выгрузки. Поршне-

вые кольца (3) не использу-

ются в гидроцилиндрах ковша

(LD)

(Прямая лопата) и вы-

грузки.

Стальной шарик (28) не ис-

пользуется в гидроцилиндре

ковша (LD) (Прямая лопата).

Подшипник с демпфером (27)

не используется в гидроци-

линдре выравнивания ковша.

Сапуны (7) и (14) не исполь-

зуются в гидроцилиндре вы-

грузки.

1-

Шток поршня

17- Втулка

9-

Поршневое кольцо

25- Поршневое кольцо

2-

Грязезащитное кольцо

18- Стопорное кольцо

10-

Поршневое кольцо

26- Поршневое кольцо

3-

Поршневое кольцо

19- Упорное кольцо

11-

Уплотнительное кольцо

27- Подшипник с демпфером

4-

Упорное кольцо

20- Кольцевое уплотнение

12-

Уплотнительное кольцо

28- Стальной шарик

5-

Манжета

21- Винт с углублением под

13-

Поршень

29- Установочный винт

ключ (Гидроцилиндр

стрелы, выравнивания

ковша: 11 шт.), (Гидро-

цилиндр рукояти: 10

шт.), (Гидроцилиндр

ковша, выгрузки: 8 шт.)

6-

Кольцо

22- Сапун

14- Упорное кольцо

7-

Сапун

23- Гильза гидроцилиндра

15- Кольцевое уплотнение

8-

Головка гидроцилиндра

24- Гайка

16- Упорное кольцо

ПРИМЕЧАНИЕ: LD: Прямая лопата

ВН: Обратная лопата

W4-2-38

РАБОЧЕЕ ОБОРУДОВАНИЕ / Гидроцилиндры

Разборка гидроцилиндров

3. Удалите установочный винт (29) и стальной

шарик (28) с гайки (16) и удалите гайку (16).

1. Отсоедините трубопровод от гильзы гидро-

цилиндра (15).

(29)

ПРИМЕЧАНИЕ: Установочный винт

: Рукоять, ковш: 14 мм

после затяжки был засто-

порен керном в двух мес-

ОСТОРОЖНО: Масса штока поршня (1) в

тах. Прежде чем отвер-

сборе:

нуть установочный винт

Прямая лопата

Обратн. лопата

(29), рассверлите участок

Стрела

1180 кг

1180 кг

кернения.

Рукоять

840 кг

830 кг

Ковш

670 кг

500 кг

: Установочный винт (29)

Выравнива-

Все гидроцилиндры, за исключе-

740 кг

-

ние ковша

нием гидроцилиндра ковша: 14 мм

Выгрузка

180 кг

-

Гидроцилиндр ковша: 10 мм

: Инструмент для отворачивания

ВАЖНО: Держите шток поршня (1) в сборе

гайки (16)

прямо, чтобы его шлицевая поверх-

Гидроцилиндр стрелы, выравни-

ность не могла быть повреждена при

вания ковша: 220 мм

удалении штока поршня (1) в сборе.

Гидроцилиндр рукояти: 200 мм

Гидроцилиндр ковша (Прямая ло-

2. Удалите винт с углублением под ключ (13),

пата): 180 мм

поднимите шток поршня (1) в сборе и уда-

Гидроцилиндр ковша

(Обратная

лите его.

лопата): 165 мм

: Стрела, выравнивание ковша:

Гидроцилиндр выгрузки: 130 мм

27 мм

: Рукоять, ковш

(Прямая лопата):

4. Снимите поршень (21) и подшипник с демп-

24 мм

фером (27) со штока поршня (1).

: Ковш (Обратная лопата), выгруз-

ка: 22 мм

ПРИМЕЧАНИЕ: Подшипник с демпфером

(27) не используется в гид-

роцилиндре выравнивания

ковша.

W4-2-39

РАБОЧЕЕ ОБОРУДОВАНИЕ / Гидроцилиндры

W4-2-40

РАБОЧЕЕ ОБОРУДОВАНИЕ / Гидроцилиндры

СБОРКА ГИДРОЦИЛИНДРОВ

Упорные кольца

(22),

(24) и

кольцевое уплотнение

(23) не

используются в гидроцилиндрах

рукояти

(LD)

(Прямая лопата),

ковша (BH) (Обратная лопата) и

выгрузки. Поршневые кольца (3)

не используются в гидроцилин-

драх ковша (LD) (Прямая лопа-

та) и выгрузки.

Стальной шарик (28) не исполь-

зуется в гидроцилиндре ковша

(LD) (Прямая лопата). Подшип-

ник с демпфером

(27) не ис-

пользуется в гидроцилиндре

выравнивания ковша.

Сапуны (7) и (14) не использу-

ются в гидроцилиндре выгрузки.

22- Шток поршня

6-

Втулка

14- Поршневое кольцо

1-

Поршневое кольцо

23- Грязезащитное кольцо

7-

Стопорное кольцо

15- Поршневое кольцо

2-

Поршневое кольцо

24- Поршневое кольцо

8-

Упорное кольцо

16- Уплотнительное кольцо

3-

Подшипник с демпфером

25- Упорное кольцо

9-

Кольцевое уплотнение

17- Уплотнительное кольцо

4-

Стальной шарик

26- Манжета

10- Винт с углублением под

18- Поршень

5-

Установочный винт

ключ (Гидроцилиндр

стрелы, выравнивания

ковша: 11 шт.), (Гидро-

цилиндр рукояти: 10

шт.), (Гидроцилиндр

ковша, выгрузки: 8 шт.)

27- Кольцо

11- Сапун

19- Упорное кольцо

28- Сапун

12- Гильза гидроцилиндра

20- Кольцевое уплотнение

29- Головка гидроцилиндра

13- Гайка

21- Упорное кольцо

ПРИМЕЧАНИЕ: LD: Прямая лопата

ВН: Обратная лопата

W4-2-42

содержание      ..     42      43      44      45     ..
