Экскаватор Hitachi EX1900-5. Руководство (принципы работы, неисправности) - часть 43

РАБОЧЕЕ ОБОРУДОВАНИЕ / Гидроцилиндры

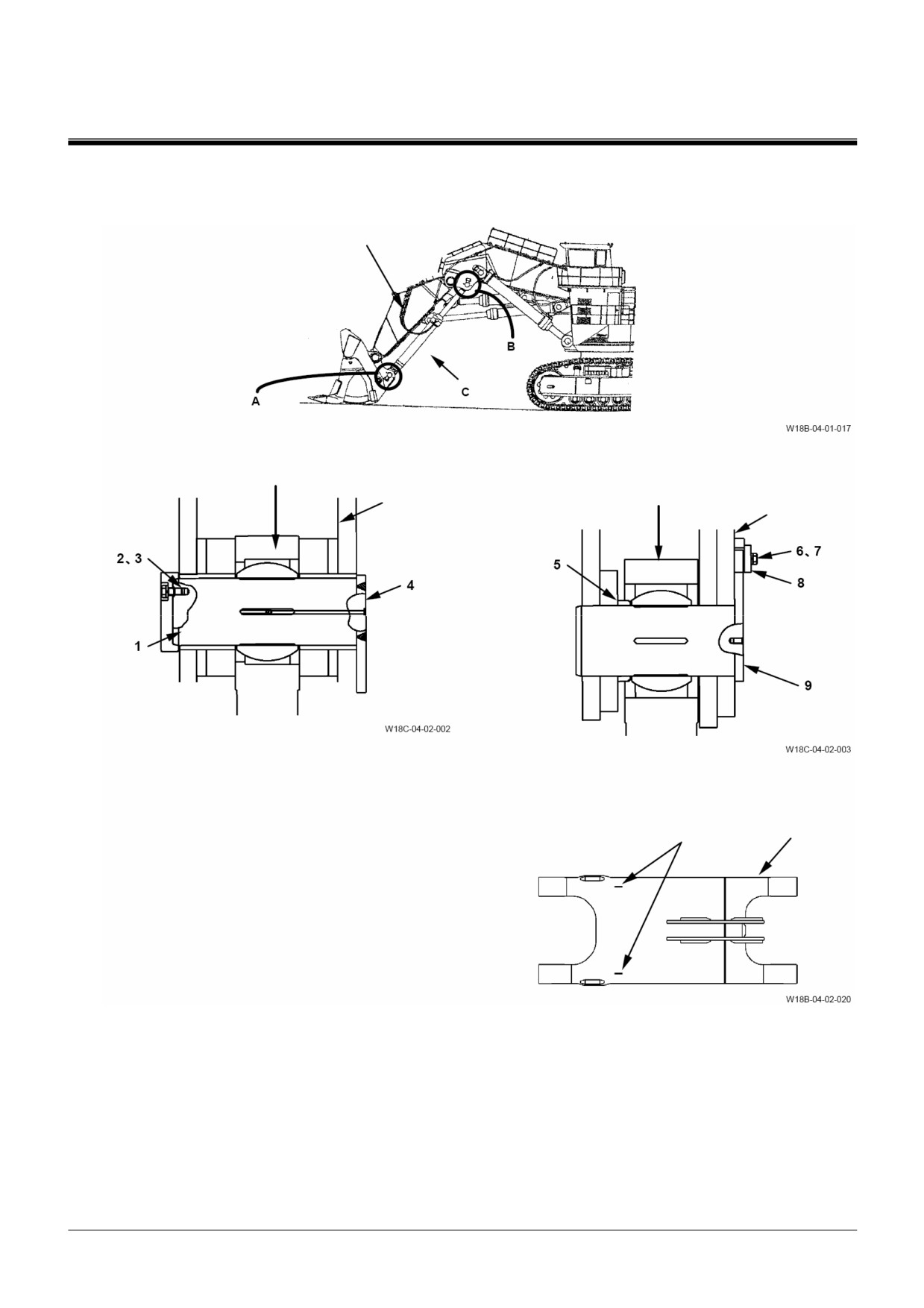

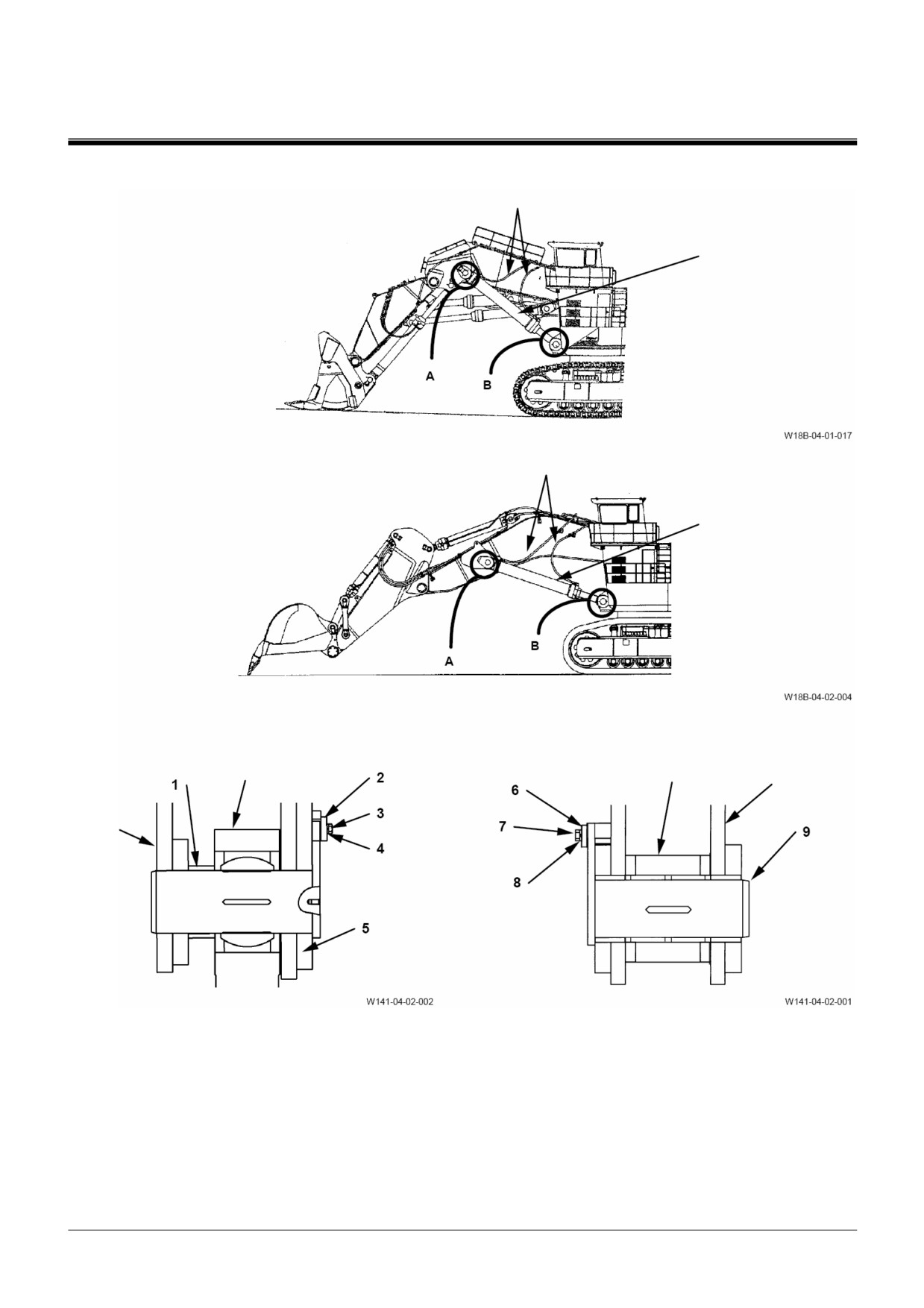

Снятие и установка гидроцилиндра стрелы

(Прямая лопата)

Гидравлический шланг

Гидроцилиндр стрелы

Гидравлический шланг

(Обратная лопата)

Гидроцилиндр стрелы

Гидроцилиндр стрелы

Гидроцилиндр стрелы

Основная рама

Стрела

Сечение А

Сечение B

7-

Промежуточное кольцо

5-

Пружинная шайба (2 шт.)

3-

Пластина

1-

Пружинная шайба (2 шт.)

8-

Пластина

6-

Палец

4-

Болт (2 шт.)

2-

Палец

9-

Болт (2 шт.)

W4-2-2

РАБОЧЕЕ ОБОРУДОВАНИЕ / Гидроцилиндры

Снятие

1. Отсоедините шланг подачи смазки от што-

5. Включите двигатель и втяните шток. При-

ковой полости гидроцилиндра стрелы.

крепите проводом шток гидроцилиндра

: 19 мм

стрелы к гильзе гидроцилиндра для пре-

дотвращения выдвигания штока.

ОСТОРОЖНО: Масса гидроцилиндра

6. Выключите двигатель и поработайте рыча-

стрелы: 2280 кг

гом, чтобы сбросить остаточное давление в

контуре. Выпустите воздух из гидробака.

2. Прикрепите нейлоновый строп к гидроци-

(Смотрите тему "Выпуск воздуха из гидро-

линдру стрелы и удерживайте его краном.

бака" на странице W1-3-1)

3. Удалите болты

(7)

(2 шт.) и пружинные

7. После отсоединения всех гидравлических

шайбы (8) (2 шт.) от штоковой полости и

шлангов от гидроцилиндра стрелы устано-

удалите пластину (6) с основной рамы.

вите пробки с покрытием на все открытые

: 30 мм

концы.

: 30 мм

ОСТОРОЖНО: Масса пальца (9): 110 кг

: 14 мм

4. Переместите палец (9) в позицию, в кото-

рой гидроцилиндр стрелы может быть уда-

лен с основной рамы. Прикрепите нейлоно-

вый строп к корпусу пальца (9), поднимите

палец и снимите его.

W4-2-3

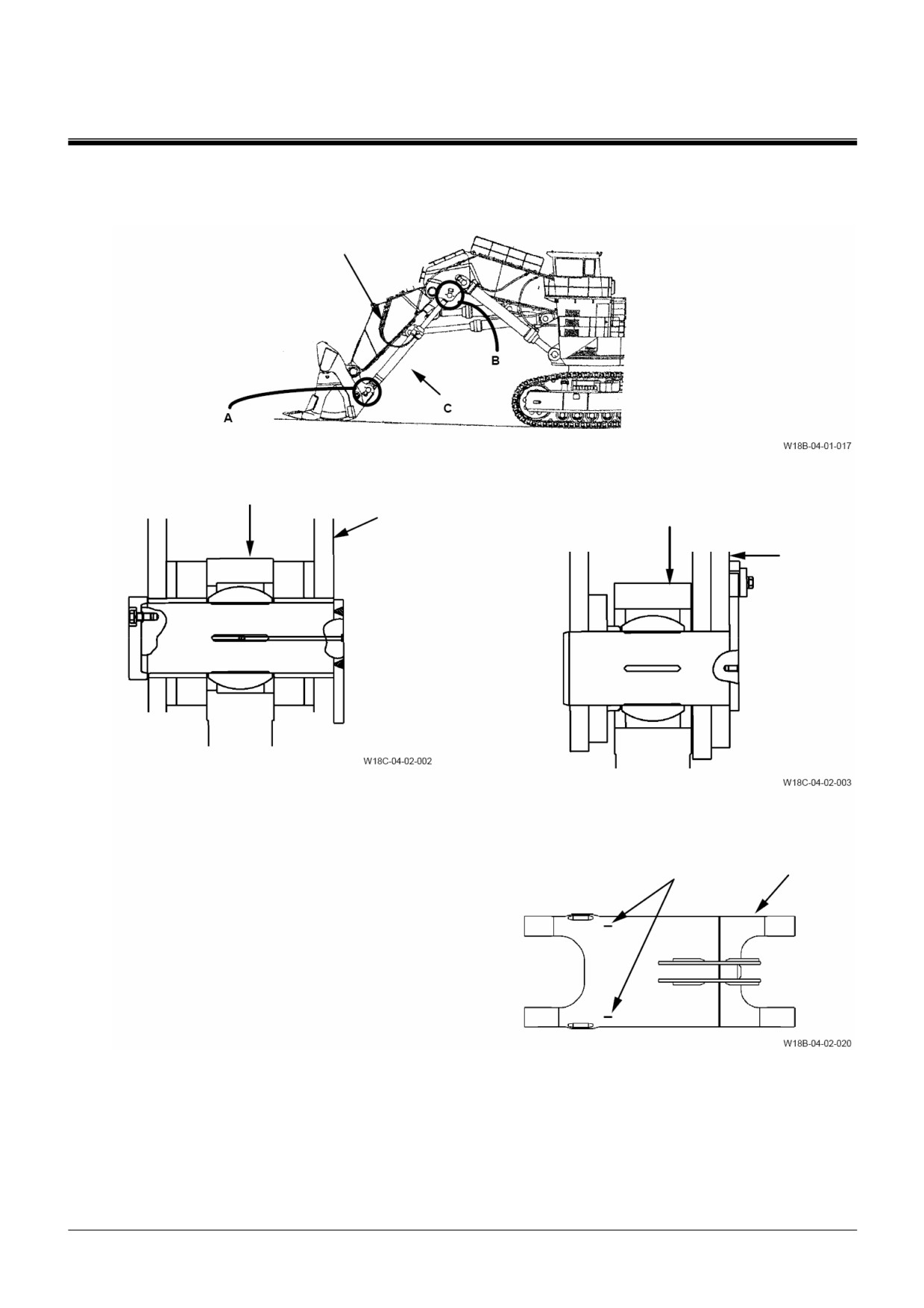

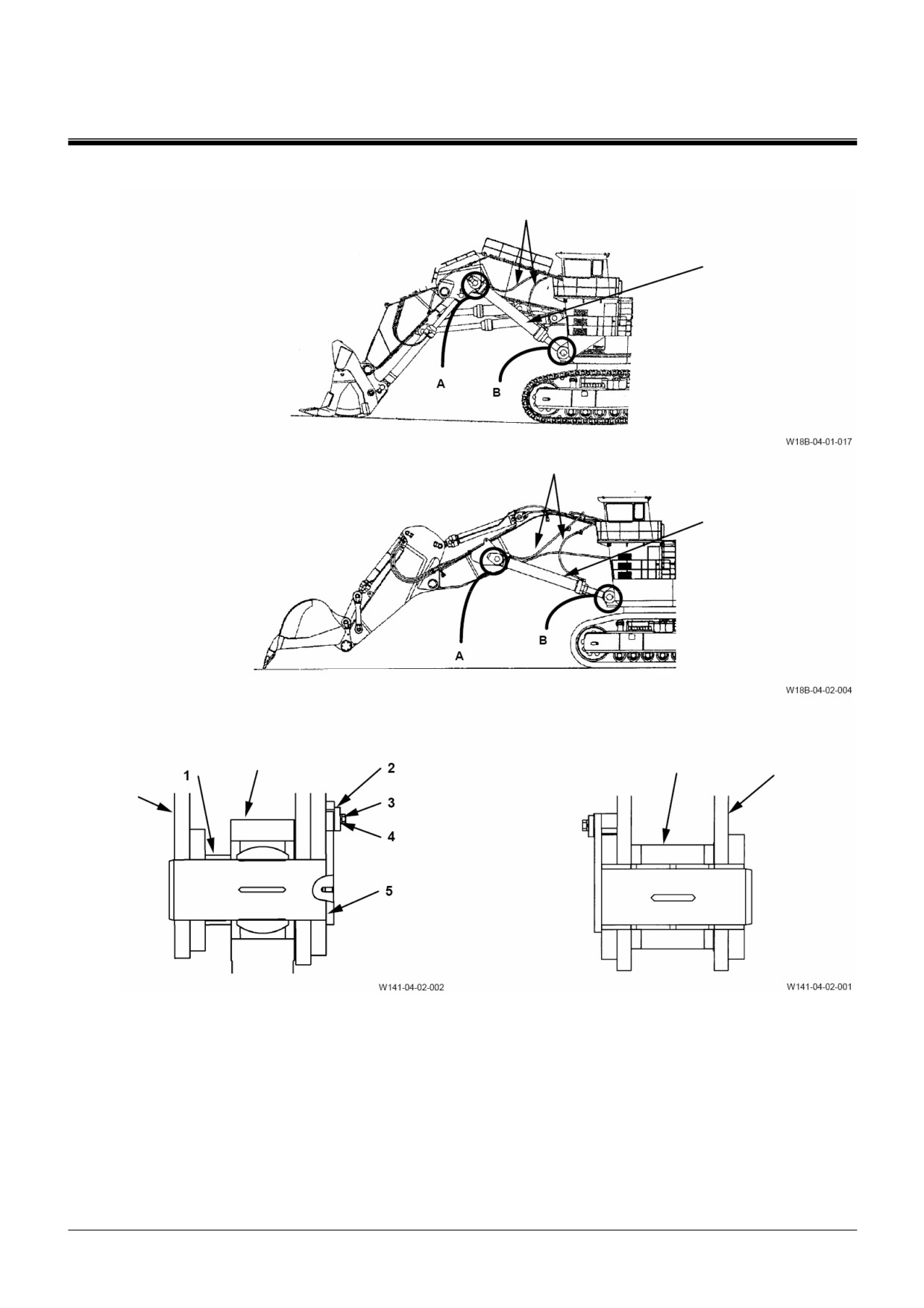

РАБОЧЕЕ ОБОРУДОВАНИЕ / Гидроцилиндры

Гидравлический шланг

(Прямая лопата)

Гидроцилиндр стрелы

Гидравлический шланг

(Обратная лопата)

Гидроцилиндр стрелы

Гидроцилиндр стрелы

Гидроцилиндр стрелы

Основная рама

Стрела

Сечение А

Сечение B

W4-2-4

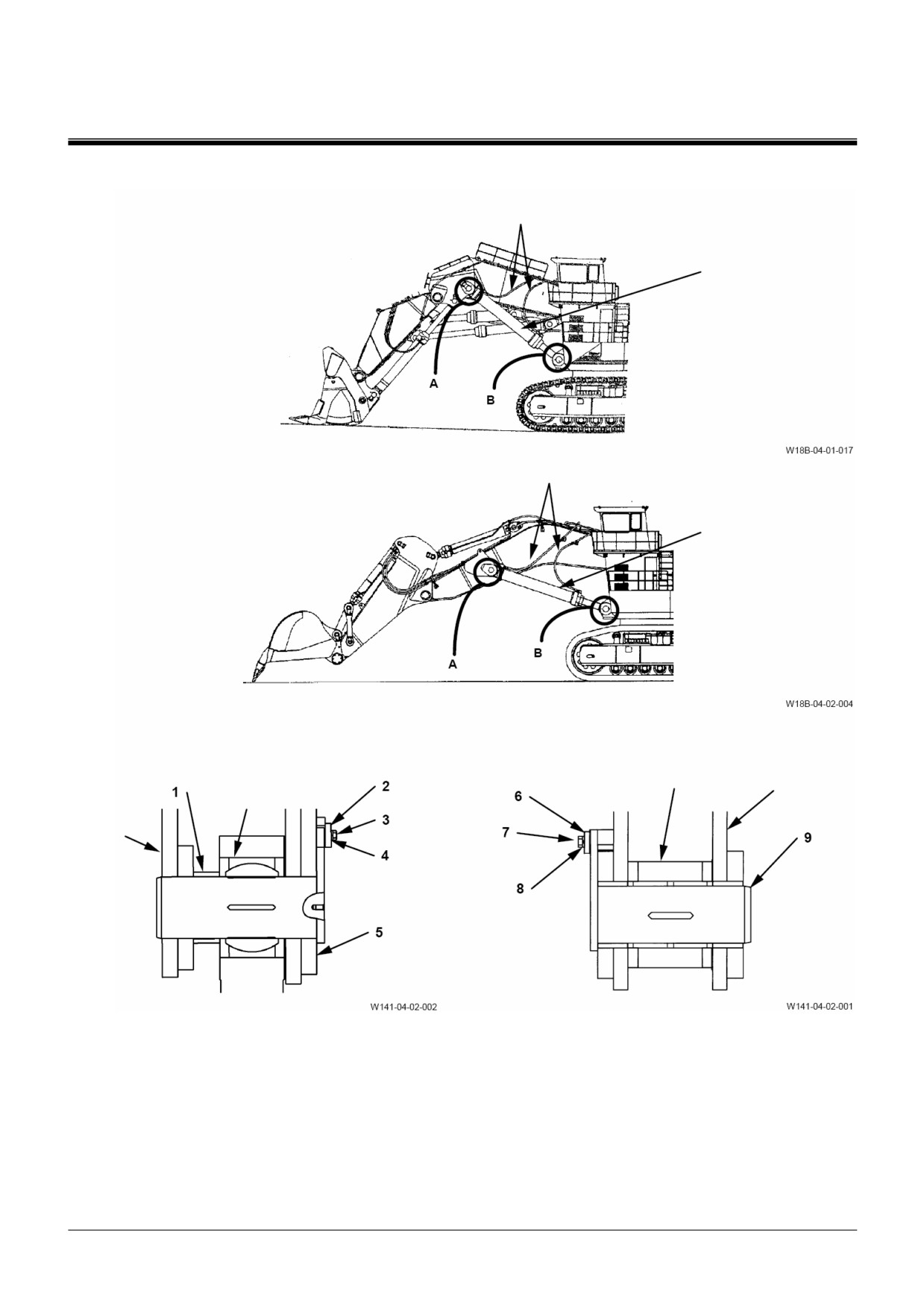

РАБОЧЕЕ ОБОРУДОВАНИЕ / Гидроцилиндры

Гидравлический шланг

(Прямая лопата)

Гидроцилиндр стрелы

Гидравлический шланг

(Обратная лопата)

Гидроцилиндр стрелы

Гидроцилиндр стрелы

Основная рама

Гидроцилиндр стрелы

Стрела

Сечение А

Сечение B

7-

Промежуточное кольцо

4-

Пружинная шайба (2 шт.)

2-

Болт (2 шт.)

1-

Палец

8-

Пластина

5-

Палец

3-

Пружинная шайба (2 шт.)

9-

Болт (2 шт.)

6-

Пластина

W4-2-6

РАБОЧЕЕ ОБОРУДОВАНИЕ / Гидроцилиндры

Установка

ОСТОРОЖНО: Масса пальца (9): 110 кг

ОСТОРОЖНО: Масса гидроцилиндра

стрелы: 2280 кг

7. Прикрепите нейлоновый строп к корпусу

пальца (9) и поднимите его краном. Вставь-

1.

Прикрепите нейлоновый строп к гидроци-

те палец (9) в отверстие, затем установите

линдру стрелы и поднимите его краном.

пластину (6) на основную раму, используя

болты (7) (2 шт.) и пружинные шайбы (8) (2

2.

Совместите отверстия под палец в порш-

шт.).

невой полости гидроцилиндра стрелы и на

: 30 мм

стреле. Установите промежуточное кольцо

: 400 Н·м (41 кгс·м)

(1) на отверстие под палец.

8. Установите гидроцилиндр стрелы на проти-

воположной стороне, выполнив эту же про-

ОСТОРОЖНО: Масса пальца (5): 110 кг

цедуру.

3.

Прикрепите нейлоновый строп к корпусу

9. Присоедините все шланги подачи смазки к

пальца (5) и поднимите его краном. Вставь-

гидроцилиндру стрелы.

те палец (5) в отверстие, затем установите

: 19 мм

пластину (2) на стрелу, используя болты (3)

: 29,5 Н·м (3 кгс·м)

(2 шт.) и пружинные шайбы (4) (2 шт.).

: 30 мм

10. Ослабьте сапун на гидроцилиндре и выпус-

: 400 Н·м (41 кгс·м)

тите воздух из гидроцилиндра. (Смотрите

страницу W4-2-48)

4.

Присоедините все гидравлические шланги к

гидроцилиндру стрелы.

: 30 мм

: 400 Н·м (41 кгс·м)

: 14 мм

: 210 Н·м (21,5 кгс·м)

5.

Удалите провод, который был использован

для закрепления штока.

6.

Включите двигатель. Поднимите гидроци-

линдр стрелы со стороны штоковой полости

и, выдвигая шток, совместите отверстия

под палец на основной раме и на торце

штока гидроцилиндра стрелы.

W4-2-7

РАБОЧЕЕ ОБОРУДОВАНИЕ / Гидроцилиндры

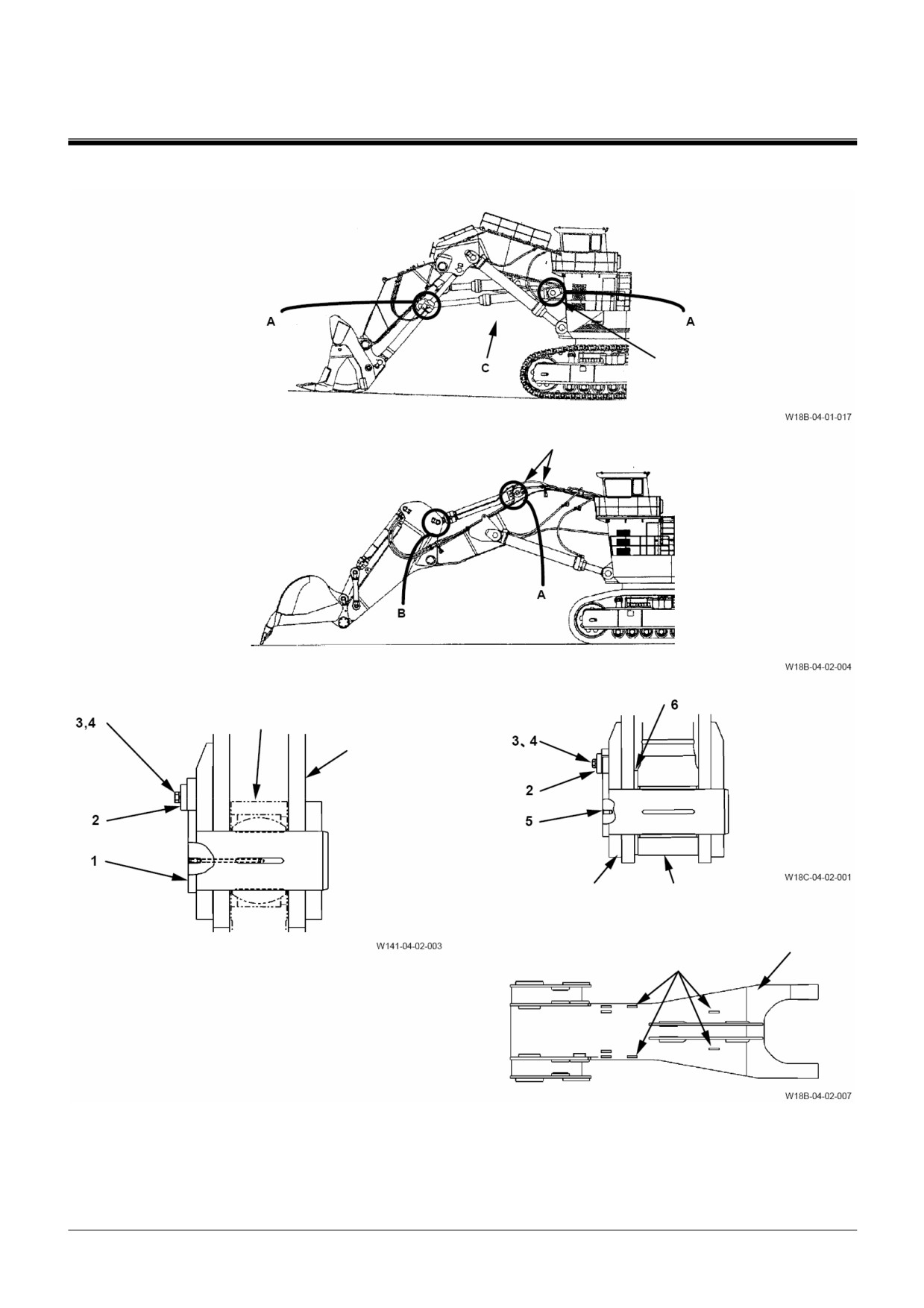

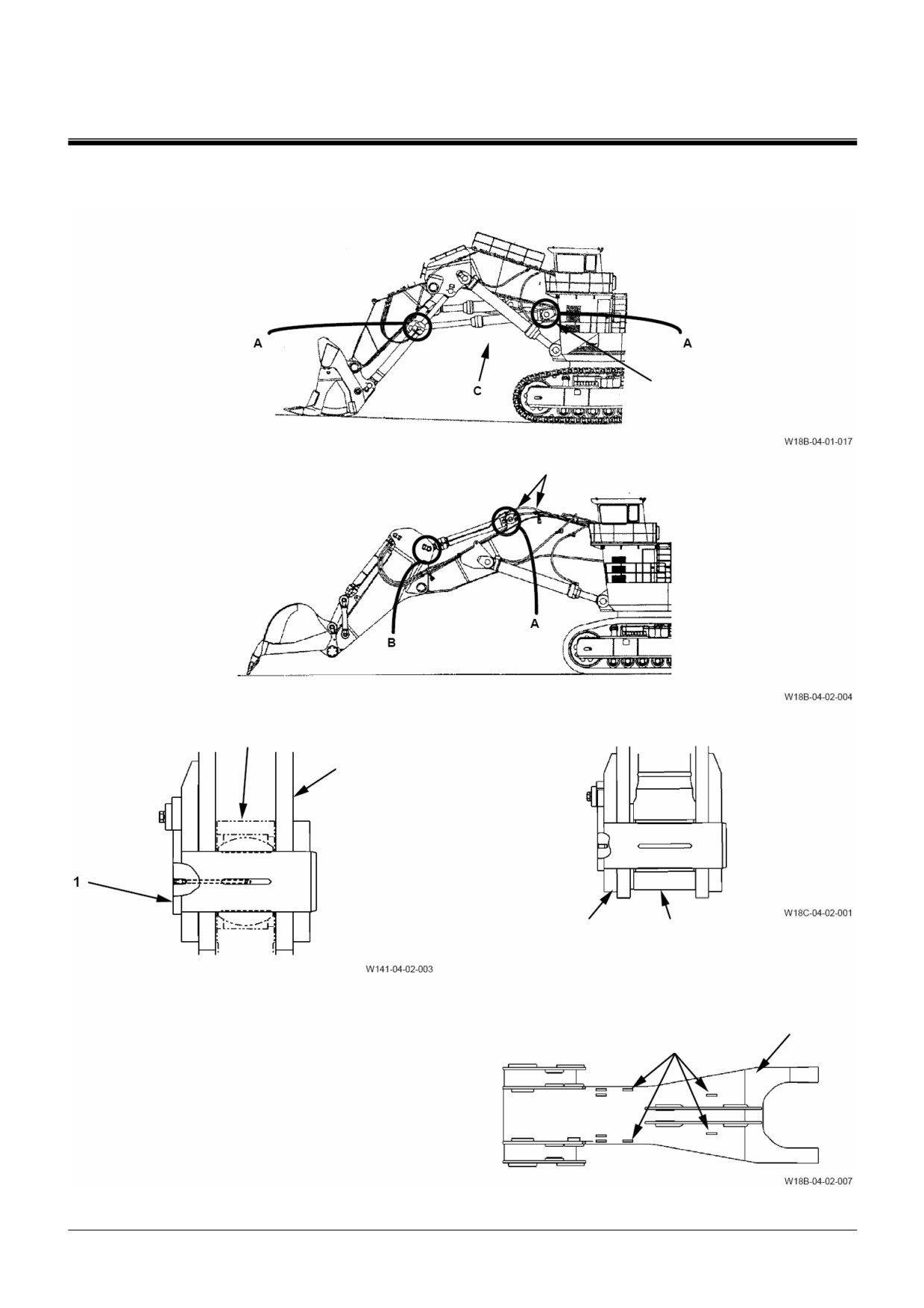

Снятие и установка гидроцилиндра рукояти

(Прямая лопата)

Гидравлический шланг

(Обратная лопата)

Гидравлические шланги

Гидроцилиндр рукояти

Стрела

Стрела

Гидроцилиндр рукояти

Сечение А

Сечение В (Обратная лопата)

Кронштейн для подъема груза

Стрела

на гидроцилиндре рукояти

Проекция С: (Прямая лопата)

1-

Палец

3-

Болт (2 шт.)

5-

Палец

2-

Пластина

4-

Пружинная шайба (2 шт.)

6-

Пластина (Только для обратной лопаты)

W4-2-8

РАБОЧЕЕ ОБОРУДОВАНИЕ / Гидроцилиндры

Снятие

ОСТОРОЖНО: Масса пальца (5): 90 кг

1.

Отсоедините шланг подачи смазки от гид-

роцилиндра рукояти.

5.

(Прямая лопата)

: 19 мм

Удерживайте палец (5) и снимите его с по-

мощью вилочного погрузчика.

ОСТОРОЖНО: Масса гидроцилиндра ру-

(Обратная лопата)

кояти: 1660 кг (Прямая лопата)

Прикрепите нейлоновый строп к корпусу

1550 кг (Обратная лопата)

пальца (5), поднимите палец краном и сни-

мите его.

2.

(Прямая лопата)

Прикрепите нейлоновый строп к кронштей-

6.

Включите двигатель и втяните шток. При-

нам для подъема груза на гидроцилиндре

крепите проводом шток гидроцилиндра ру-

рукояти и на нижней крышке стрелы, затем

кояти к гильзе гидроцилиндра для предот-

поднимите их цепным полиспастом.

вращения выдвижения штока.

(Только для обратной лопаты)

Кронштейн для подъема груза

Удалите пластину (6) с отверстия под па-

лец.

7.

Выключите двигатель и поработайте рыча-

гом, чтобы сбросить остаточное давление в

контуре. Выпустите воздух из гидробака.

(Смотрите тему "Выпуск воздуха из гидро-

бака" на странице W1-3-1).

Гидроцилиндр рукояти

8.

Отсоедините все гидравлические шланги с

(Обратная лопата)

торца поршневой полости гидроцилиндра

Прикрепите нейлоновый строп к гидроци-

рукояти, затем установите пробки с покры-

линдру рукояти и удерживайте ее краном.

тием на открытые концы.

: 30 мм

3.

Удалите болты (3)

(2 шт.) и пружинные

: 14 мм

шайбы (4) (2 шт.) со стороны штоковой по-

лости и удалите пластину (2) с рукояти.

9.

Удалите болты (3)

(2 шт.) и пружинные

: 30 мм

шайбы (4) (2 шт.) со стороны поршневой

полости и снимите пластину (2) со стрелы.

4.

Переместите палец (5) к позиции, где гид-

: 30 мм

роцилиндр рукояти может быть снят с руко-

яти.

10. Переместите палец (1) к позиции, в которой

гидроцилиндр рукояти может быть снят со

стрелы.

W4-2-9

РАБОЧЕЕ ОБОРУДОВАНИЕ / Гидроцилиндры

(Прямая лопата)

Гидравлический шланг

Гидравлические шланги

(Обратная лопата)

Гидроцилиндр рукояти

Стрела

Стрела

Гидроцилиндр рукояти

Сечение А

Сечение В (Обратная лопата)

Кронштейн для подъема груза

Стрела

на гидроцилиндре рукояти

Проекция С: (Прямая лопата)

W4-2-10

РАБОЧЕЕ ОБОРУДОВАНИЕ / Гидроцилиндры

(Прямая лопата)

Гидравлический шланг

Гидравлические шланги

(Обратная лопата)

Гидроцилиндр рукояти

Стрела

Стрела

Гидроцилиндр рукояти

Сечение В (Обратная лопата)

Сечение А

Стрела

Кронштейн для подъема груза

на гидроцилиндре рукояти

Проекция С: (Прямая лопата)

1-

Палец

3-

Болт (2 шт.)

5-

Палец

2-

Пластина

4-

Пружинная шайба (2 шт.)

6-

Пластина (Только для обратной лопаты)

W4-2-12

РАБОЧЕЕ ОБОРУДОВАНИЕ / Гидроцилиндры

Установка

• Относительно метода подъема деталей и

5.

Присоедините все гидравлические шланги к

числа отверстий крепления грузозахватных

гидроцилиндру рукояти.

устройств обратитесь к теме "Снятие".

: 30 мм

: 400 Н·м (41 кгс·м)

: 14 мм

ПРИМЕЧАНИЕ: (Только для прямой лопа-

: 210 Н·м (21,5 кгс·м)

ты)

Если гидроцилиндр вырав-

6.

Удалите провод, который был использован

нивания ковша был снят,

для крепления штока.

сначала установите его.

(Смотрите тему "Снятие

7.

(Прямая лопата)

и установка гидроцилиндра

Включите двигатель. Поднимите гидроци-

выравнивания ковша" на

линдр рукояти со стороны штоковой полос-

странице W4-2-24)

ти с помощью цепного полиспаста и вы-

двиньте шток, чтобы совместить отверстия

ОСТОРОЖНО: Масса гидроцилиндра ру-

под палец на рукояти и торце штока гидро-

кояти: 1660 кг (Прямая лопата)

цилиндра.

1550 кг (Обратная лопата)

(Обратная лопата)

Включите двигатель. Поднимите краном

1.

(Прямая лопата)

гидроцилиндр рукояти со стороны его што-

Поднимите гидроцилиндр рукояти с помо-

ковой полости и выдвиньте шток, чтобы со-

щью цепного полиспаста.

вместить отверстия под палец на рукояти и

(Обратная лопата)

на штоковой полости гидроцилиндра. Уста-

Поднимите гидроцилиндр рукояти краном.

новите пластину (6) на отверстие под па-

лец.

2.

Совместите отверстие под палец со сторо-

ны поршневой полости гидроцилиндра ру-

ОСТОРОЖНО: Масса пальца (5): 90 кг

кояти с отверстием под палец на стреле.

8.

(Прямая лопата)

ОСТОРОЖНО: Масса пальца (1): 90 кг

Поднимите палец (5) с помощью вилочного

погрузчика.

3.

(Прямая лопата)

(Обратная лопата)

Поднимите палец (1) вилочным погрузчи-

Прикрепите нейлоновый строп к корпусу

ком.

пальца (5) и поднимите его краном.

(Обратная лопата)

Прикрепите нейлоновый строп к корпусу

9.

Вставьте палец (5) в отверстие под палец и

пальца (1) и поднимите его краном.

установите пластину

(2) на рукоять, ис-

пользуя болты

(3)

(2 шт.) и пружинные

4.

Вставьте палец (1) в отверстие под палец,

шайбы (4) (2 шт.).

установите пластину (2) на стрелу, исполь-

: 30 мм

зуя болты (3) (2 шт.) и пружинные шайбы

: 400 Н·м (41 кгс·м)

(4) (2 шт.).

: 30 мм

10. (Только для обратной лопаты)

: 400 Н·м (41 кгс·м)

Установите другие гидроцилиндры, выпол-

нив эти же процедуры.

11. Присоедините все шланги подачи смазки к

гидроцилиндру рукояти.

: 19 мм

: 29,5 Н·м (3 кгс·м)

12. Ослабьте сапун на гидроцилиндре и выпус-

тите воздух из гидроцилиндра. (Смотрите

страницу W4-2-48)

W4-2-13

РАБОЧЕЕ ОБОРУДОВАНИЕ / Гидроцилиндры

Снятие и установка гидроцилиндра ковша

(Прямая лопата)

Гидравлический шланг

Гидроцилиндр ковша

Гидроцилиндр ковша

Ковш

Стрела

Сечение А

Сечение В

Кронштейн для подъема груза

Рукоять

на гидроцилиндре ковша

Проекция С

7-

Упор

5-

Палец

3-

Болт (2 шт.)

1-

Пластина

8-

Болт (3 шт.)

6-

Промежуточное кольцо

4-

Пружинная шайба (2 шт.)

2-

Палец

9-

Пружинная шайба (3 шт.)

W4-2-14

РАБОЧЕЕ ОБОРУДОВАНИЕ / Гидроцилиндры

Снятие

ВАЖНО: На место крепления каната положите

1.

Отсоедините все шланги подачи смазки для

мягкую ветошь для предотвращения

гидроцилиндра ковша со стороны гидроци-

повреждения бобышки

линдра ковша.

: 19 мм

6. Прикрепите канат к штоковой полости гиль-

зы гидроцилиндра ковша. Пропустите канат

с наружной и внутренней стороны бобышки

ОСТОРОЖНО: Масса гидроцилиндра

рукояти и удерживайте краном штоковую

ковша: 1370 кг

полость гильзы гидроцилиндра ковша.

2.

Прикрепите нейлоновый строп к штоковой

Пропустите канат

полости гильзы гидроцилиндра ковша. При-

снаружи и изнутри

крепите цепной полиспаст к кронштейну

Бобышка

для подъема груза между нейлоновым

рукояти

стропом и нижней пластиной рукояти, затем

удерживайте поршневую полость гильзы

гидроцилиндра ковша.

Гидроци-

линдр

3.

Удалите болты (2)

(3 шт.) и пружинные

ковша

шайбы (3) (3 шт.) со стороны поршневой

полости и снимите упор (1) с ковша.

: 30 мм

ОСТОРОЖНО: Масса пальца (4): 80 кг

7. Удалите болты

(6)

(2 шт.) и пружинные

4.

Переместите палец (4) к позиции, где гид-

шайбы (7) (2 шт.) со стороны штоковой по-

роцилиндр ковша может быть снят с ковша.

лости и снимите пластину (8) со стрелы.

Прикрепите нейлоновый строп к корпусу

: 30 мм

пальца (4), поднимите палец и снимите его.

ОСТОРОЖНО: Масса пальца (9): 80 кг

5.

Ослабьте цепной полиспаст и снимите

поршневую полость гидроцилиндра ковша.

8. Переместите палец (9) к позиции, где гид-

роцилиндр ковша может быть снят со стре-

лы. Прикрепите нейлоновый строп к корпу-

су пальца (9), поднимите палец краном и

снимите его.

9. Удерживая гидроцилиндр ковша краном,

включите двигатель и втяните шток. Удали-

те промежуточное кольцо (5) с отверстия

под палец на стороне штоковой полости

гидроцилиндра.

W4-2-15

РАБОЧЕЕ ОБОРУДОВАНИЕ / Гидроцилиндры

Гидравлический шланг

Гидроцилиндр ковша

Ковш

Гидроцилиндр ковша

Стрела

Сечение А

Сечение В

Кронштейн для подъема груза

на гидроцилиндре ковша

Рукоять

Проекция С

W4-2-16

РАБОЧЕЕ ОБОРУДОВАНИЕ / Гидроцилиндры

Гидравлический шланг

Гидроцилиндр ковша

Гидроцилиндр ковша

Ковш

Стрела

Сечение А

Сечение В

Кронштейн для подъема груза

Рукоять

на гидроцилиндре ковша

Проекция С

7-

Упор

5-

Палец

3-

Болт (2 шт.)

1-

Пластина

8-

Болт (3 шт.)

6-

Промежуточное кольцо

4-

Пружинная шайба (2 шт.)

2-

Палец

9-

Пружинная шайба (3 шт.)

W4-2-18

РАБОЧЕЕ ОБОРУДОВАНИЕ / Гидроцилиндры

Установка

• Относительно метода подъема всех дета-

7. Прикрепите нейлоновый строп к поршневой

лей и числа отверстий крепления грузоза-

полости гильзы гидроцилиндра ковша. При-

хватных устройств обратитесь к теме "Сня-

крепите цепной полиспаст к кронштейну

тие".

для подъема груза между нейлоновым

стропом и пластиной под рукоятью. Затем

1. Удалите провод, который был использован

совместите отверстие под палец на ковше с

для крепления штока.

отверстием под палец на торце поршневой

полости гидроцилиндра ковша.

ОСТОРОЖНО: Масса гидроцилиндра

ВАЖНО: Установите промежуточное кольцо

ковша: 1370 кг

(6) фаской к стороне гидроцилиндра.

ВАЖНО: На место крепления каната положите

8. Установите промежуточное кольцо (4) и (6)

мягкую ветошь для предотвращения

на отверстие под палец.

повреждения бобышки рукояти.

2. Прикрепите канат к штоковой полости гиль-

ОСТОРОЖНО: Масса пальца (4): 80 кг

зы гидроцилиндра ковша. Пропустите канат

с наружной и внутренней стороны бобышки

9. Прикрепите нейлоновый строп к корпусу

рукояти и удерживайте краном штоковую

пальца (4) и поднимите его краном. Вставь-

полость гильзы гидроцилиндра ковша.

те палец (4) в отверстие под палец. Затем

установите упор

(1) на ковш, используя

3. Удерживая гидроцилиндр ковша краном,

болты (2) (4 шт.) и пружинные шайбы (3) (4

присоедините все гидравлические шланги к

шт.).

гидроцилиндру ковша.

: 30 мм

: 14 мм

: 400 Н·м (41 кгс·м)

: 210 Н·м (21,5 кгс·м)

10. Установите гидроцилиндр на противопо-

4. Включите двигатель, поднимите штоковую

ложной стороне, выполнив эти же процеду-

полость гидроцилиндра ковша, одновре-

ры.

менно выдвигая шток.

11. Присоедините все шланги подачи смазки к

ВАЖНО: Установите промежуточное кольцо

гидроцилиндру ковша.

(5) фаской к стороне гидроцилиндра.

: 19 мм

: 29,5 Н·м (3 кгс·м)

5. Установите промежуточное кольцо (5) на

отверстие под палец со стороны штоковой

12. Ослабьте сапун на гидроцилиндре и выпус-

полости гидроцилиндра и совместите от-

тите воздух из гидроцилиндра. (Смотрите

верстия под палец на стреле и на торце

страницу W4-2-48)

штока гидроцилиндра ковша.

ОСТОРОЖНО: Масса пальца (9): 80 кг

6. Прикрепите нейлоновый строп к корпусу

пальца (9) и поднимите его краном. Вставь-

те палец (9) в отверстие под палец и уста-

новите пластину (8) на стрелу, используя

болты (6) (2 шт.) и пружинные шайбы (7) (2

шт.).

: 30 мм

: 400 Н·м (41 кгс·м)

W4-2-19

РАБОЧЕЕ ОБОРУДОВАНИЕ / Гидроцилиндры

Снятие и установка гидроцилиндра ковша

(Обратная лопата)

Гидравлический шланг

Рычаг А

Рычаг В

Гидроцилиндр ковша

Рычаг А

Гидроцилиндр ковша

Рычаг В

Рукоять

Сечение А

Сечение В

Смазочная масленка

Рычаг А

Рычаг В

7-

Палец

5-

Пружинная шайба (4 шт.)

3-

Палец

1-

Пружинная шайба (2 шт.)

8-

Болт (4 шт.)

6-

Упор

4-

Болт (2 шт.)

2-

Пластина

W4-2-20

РАБОЧЕЕ ОБОРУДОВАНИЕ / Гидроцилиндры

Снятие

7. Выключите двигатель и поработайте рыча-

1.

Отсоедините все шланги подачи смазки для

гом, чтобы сбросить остаточное давление в

гидроцилиндра ковша со стороны гидроци-

контуре. Выпустите воздух из гидробака.

линдра ковша.

(Смотрите тему "Выпуск воздуха из гидро-

: 19 мм, 22 мм

бака" на странице W1-3-1)

2.

Расположите рабочее оборудование как

8. Отсоедините все гидравлические шланги со

показано на рисунке внизу. Вставьте дере-

стороны гидроцилиндра ковша. Затем уста-

вянные блоки между рычагом А, рычагом В

новите пробки с покрытием на открытые

и рукоятью.

концы.

: 14 мм

Рычаг В

9. Удалите болты

(6)

(2 шт.) и пружинные

Рычаг А

шайбы (7) (2 шт.) со стороны поршневой

полости и снимите пластину (8) с рукояти.

: 30 мм

ОСТОРОЖНО: Масса пальца (5): 40 кг

Деревянные блоки

10. Переместите палец (5) в позицию, в кото-

рой гидроцилиндр ковша может быть уда-

лен с рукояти. Прикрепите нейлоновый

ОСТОРОЖНО: Масса гидроцилиндра

строп к корпусу пальца (5), затем подними-

ковша: 890 кг

те палец и снимите его.

3.

Прикрепите нейлоновый строп к гидроци-

11. Поднимите гидроцилиндр ковша и снимите

линдру ковша и удерживайте его краном.

его.

4.

Удалите болты (2)

(4 шт.) и пружинные

12. Снимите гидроцилиндр на противополож-

шайбы (3) (4 шт.) из штоковой полости и

ной стороне, выполнив эти же процедуры.

снимите упор (4) с рычага В.

: 30 мм

ОСТОРОЖНО: Масса пальца (1): 80 кг

5.

Переместите палец (1) к позиции, где гид-

роцилиндр ковша может быть снят с рычага

А. Прикрепите нейлоновый строп к корпусу

пальца (1), затем поднимите палец краном

и снимите его.

6.

Включите двигатель и втяните шток. При-

крепите проводом торец штока гидроци-

линдра к гильзе гидроцилиндра для пре-

дотвращения выдвижения штока.

W4-2-21

содержание      ..     41      42      43      44     ..
