Экскаватор Hitachi EX1900-5. Руководство (принципы работы, неисправности) - часть 42

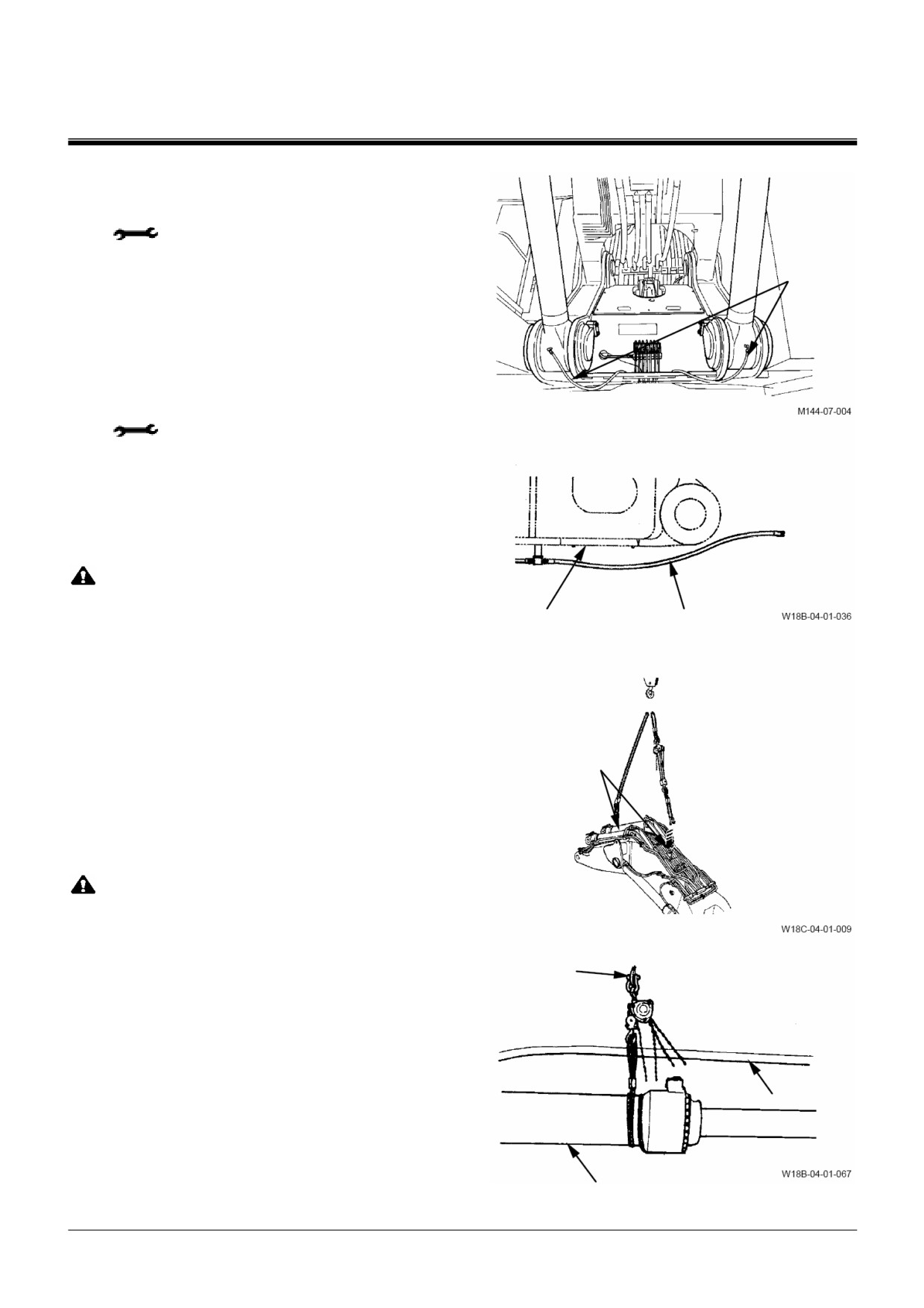

РАБОЧЕЕ ОБОРУДОВАНИЕ / Рабочее оборудование

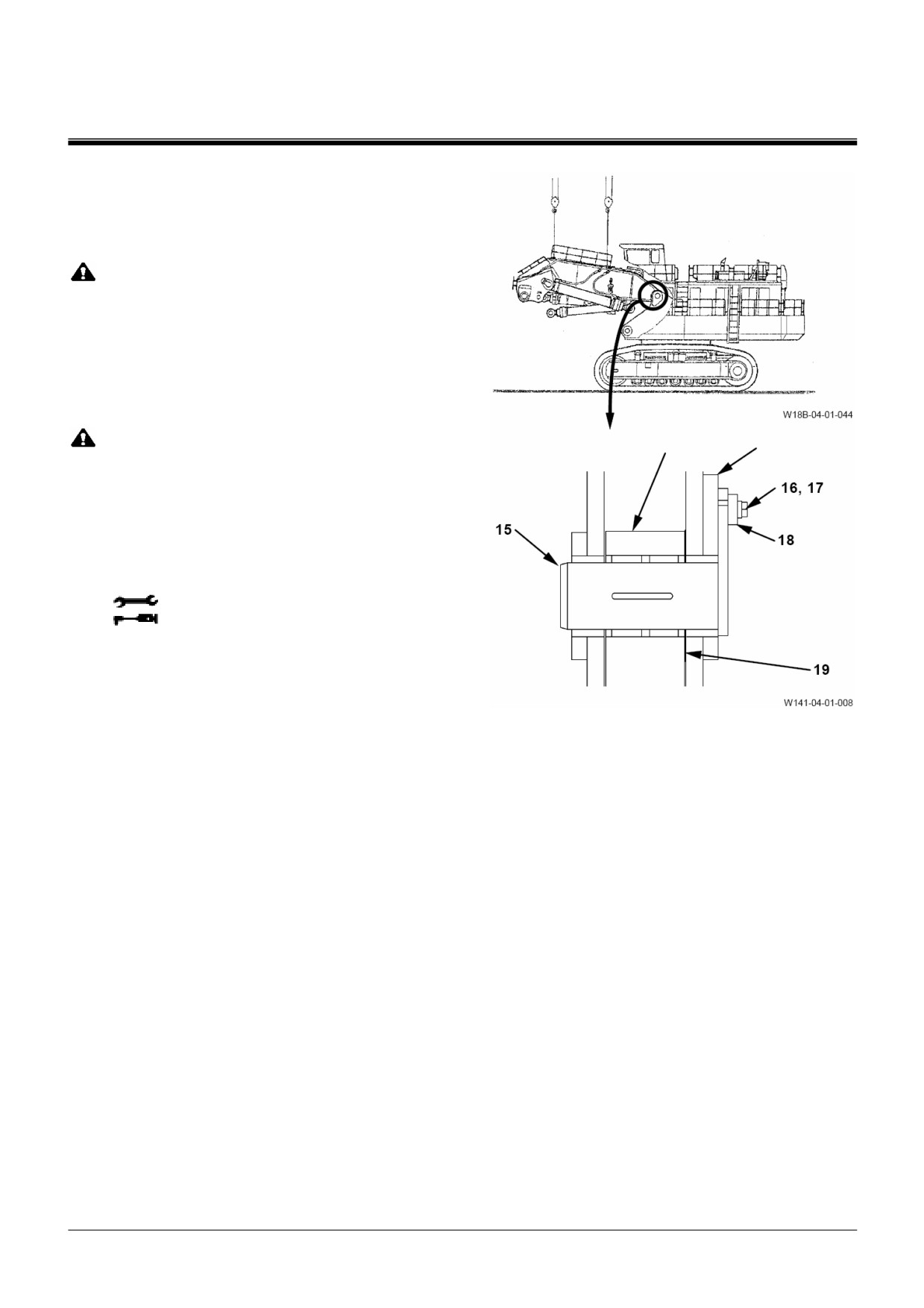

Установка рабочего оборудования (Прямая
лопата)
• Относительно метода подъема деталей и
числа отверстий крепления грузозахватных
устройств обратитесь к теме "Снятие".
ОСТОРОЖНО: Масса стрелы в сборе:
17800 кг
1. Поднимите стрелу в сборе и совместите
отверстия под палец на соединительных
деталях, как стрелы, так и основной рамы.
Установите прокладку
(19) на отверстие
под палец.
ОСТОРОЖНО: Масса пальца (15): 105 кг
Стрела
Основная рама
2. Прикрепите нейлоновый строп к средней
части пальца (15) и поднимите его краном.
Вставьте палец (15) в отверстие под палец
на нижней стороне стрелы и установите
пластину (18) на основную раму, используя
пружинные шайбы (17) (2 шт.) и болты (16)
(2 шт.).
: 30 мм
: 400 Н·м (41 кгс·м)
W4-1-10
РАБОЧЕЕ ОБОРУДОВАНИЕ / Рабочее оборудование
3.
Выпустите воздух из гидробака. Выключите
двигатель и поработайте рычагом, чтобы
сбросить остаточное давление в контуре.
(Смотрите тему "Выпуск воздуха из гидро-
Гидравличе-
бака" на странице W1-3-1)
ский шланг
4.

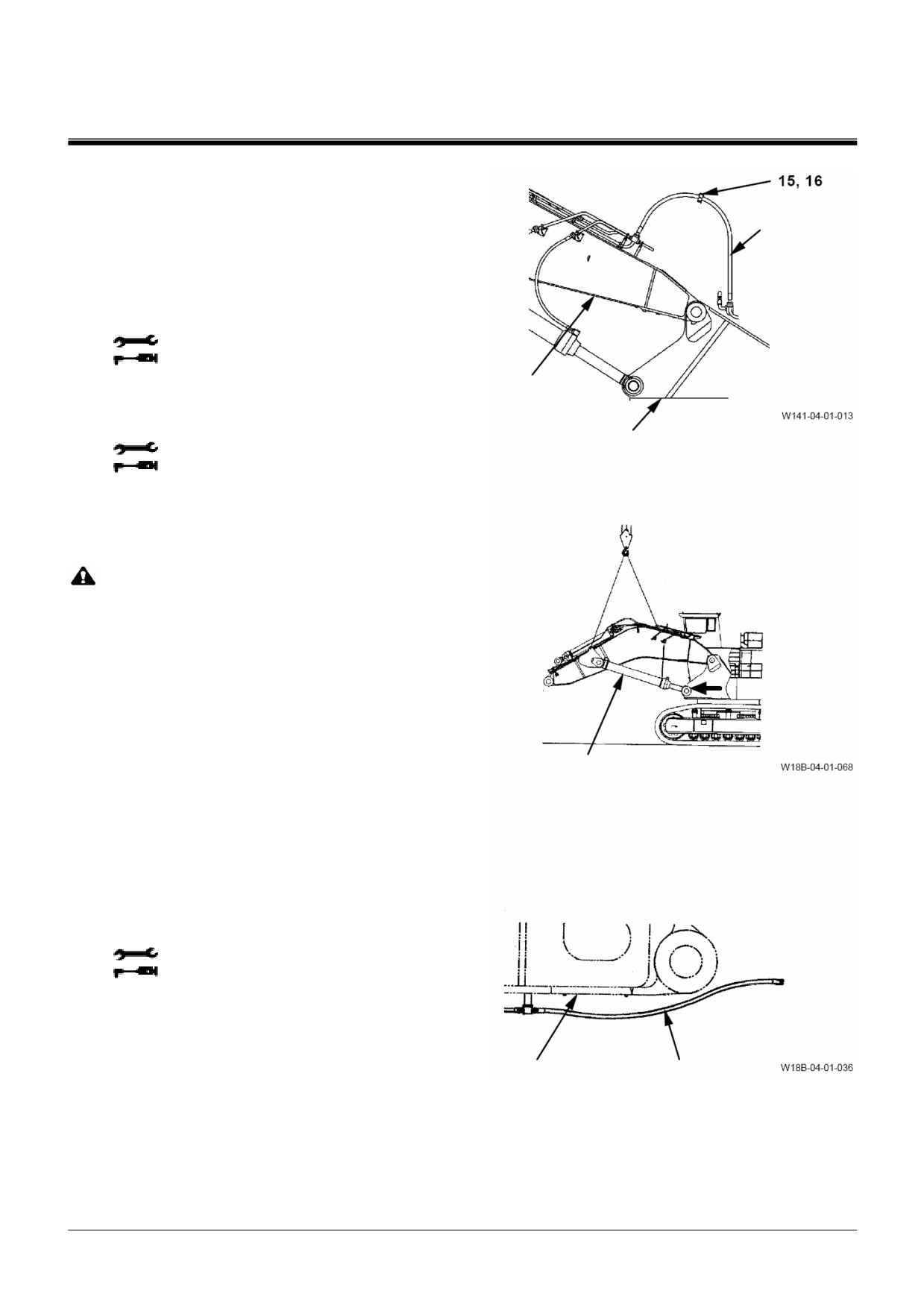

Соедините все гидравлические шланги ме-
жду стрелой и основной рамой.
: 30 мм
: 400 Н·м (41 кгс·м)
: 14 мм
: 210 Н·м (21,5 кгс·м)
Стрела
5.
Установите зажим (14) на гидравлический
шланг между стрелой и основной рамой с
помощью болта (13).
Основная рама
:19 мм
: 90 Н·м (9,2 кгс·м)
6.
Удалите провод, который был использован
для крепления штока гидроцилиндра стре-
лы (2 места).
ОСТОРОЖНО: Масса гидроцилиндра
стрелы: 2280 кг
7.
Включите двигатель, выдвиньте шток и со-
вместите отверстия под палец, как на торце
штока гидроцилиндра стрелы, так и на ос-
новной раме. Установите пальцы в отвер-
стия. (2 места). (Смотрите тему "Снятие и
установка гидроцилиндра стрелы" на стра-
нице W4-2-2)
8.
Присоедините шланг подачи смазки между
стрелой и основной рамой.
Гидроцилиндр
: 36 мм
стрелы
: 175 Н·м (18 кгс·м)
Стрела
Шланг подачи смазки
W4-1-11
РАБОЧЕЕ ОБОРУДОВАНИЕ / Рабочее оборудование

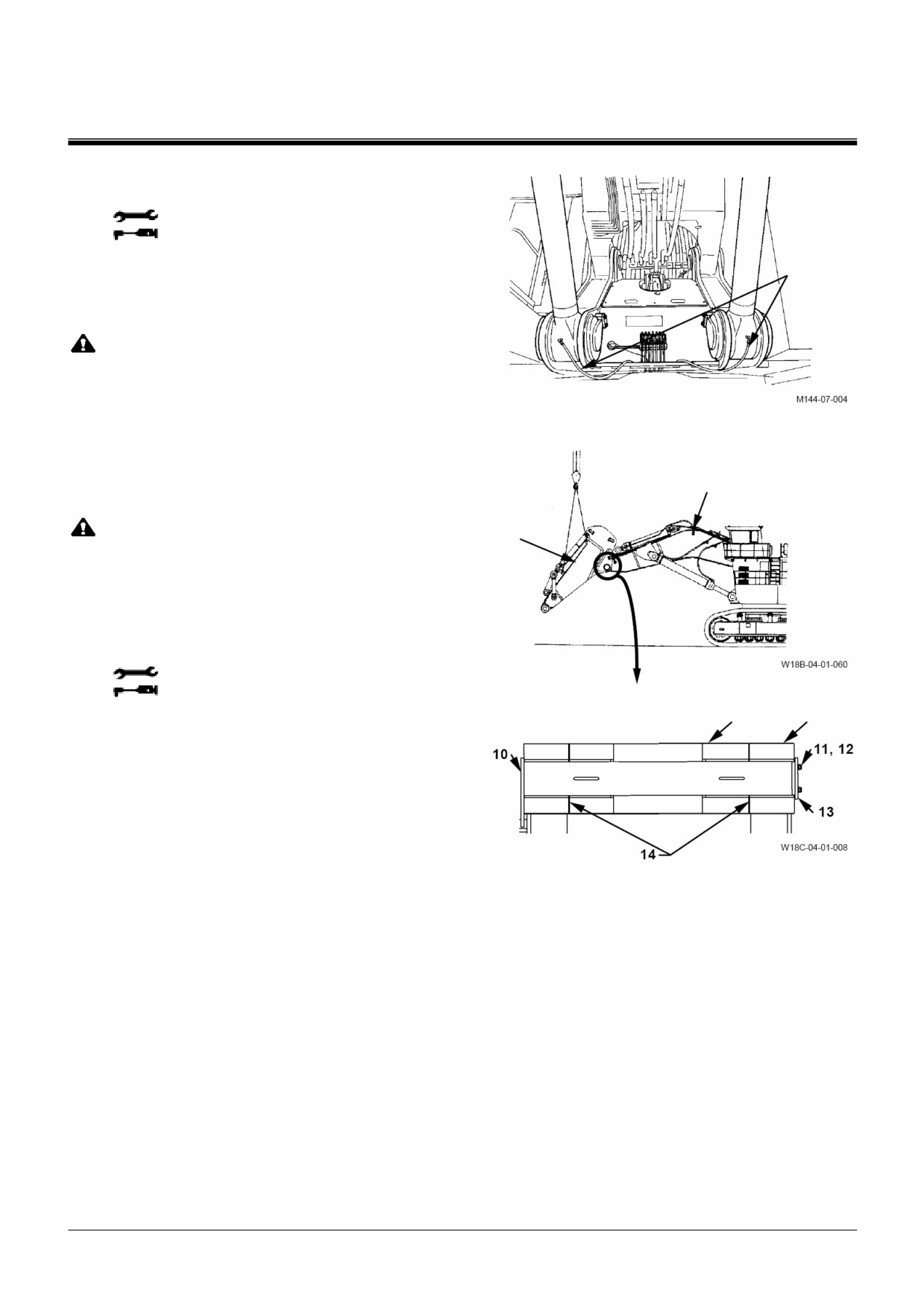

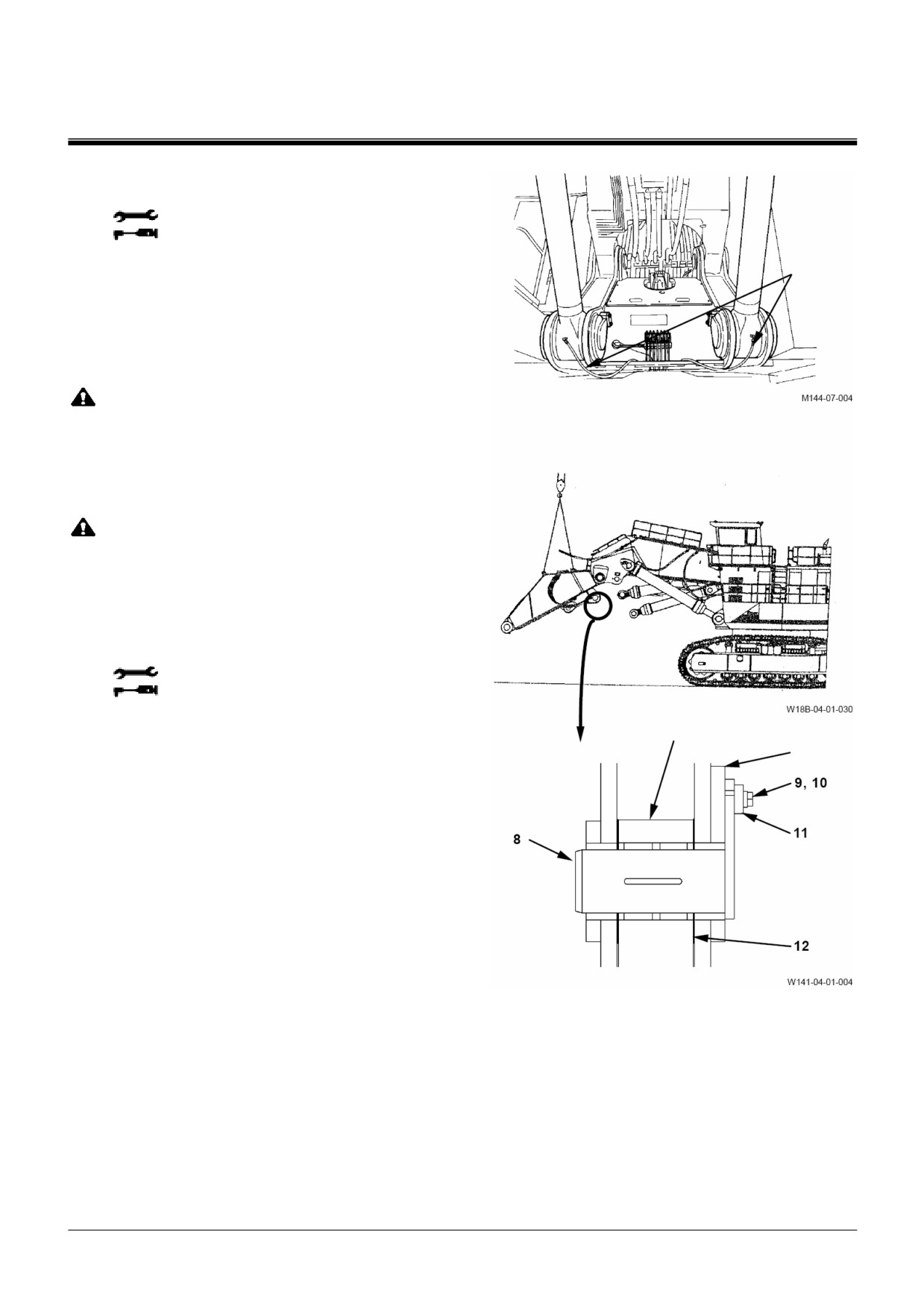

9. Присоедините шланги подачи смазки, как
для штоковой полости гидроцилиндра стре-
лы, так и для основной рамы. (2 места)
: 19 мм
: 29,5 Н·м (3 кгс·м)
Шланг пода-
чи смазки
ОСТОРОЖНО: Масса рукояти: 6700 кг
10. Поднимите рукоять и совместите ее с от-
верстием под палец на торце стрелы. Уста-
новите прокладку (12) на отверстие под па-
лец.
ОСТОРОЖНО: Масса пальца (8): 196 кг
11. Прикрепите нейлоновый строп к корпусу
пальца (8) и поднимите его краном. Вставь-
те палец (8) в отверстие под палец на тор-
це стрелы. Затем установите пластину (11)
на стрелу, используя пружинные шайбы
(10) (2 шт.) и болты (9) (2 шт.). (2 места)
: 36 мм
: 700 Н·м (71,5 кгс·м)
Рукоять
Стрела
W4-1-12
РАБОЧЕЕ ОБОРУДОВАНИЕ / Рабочее оборудование

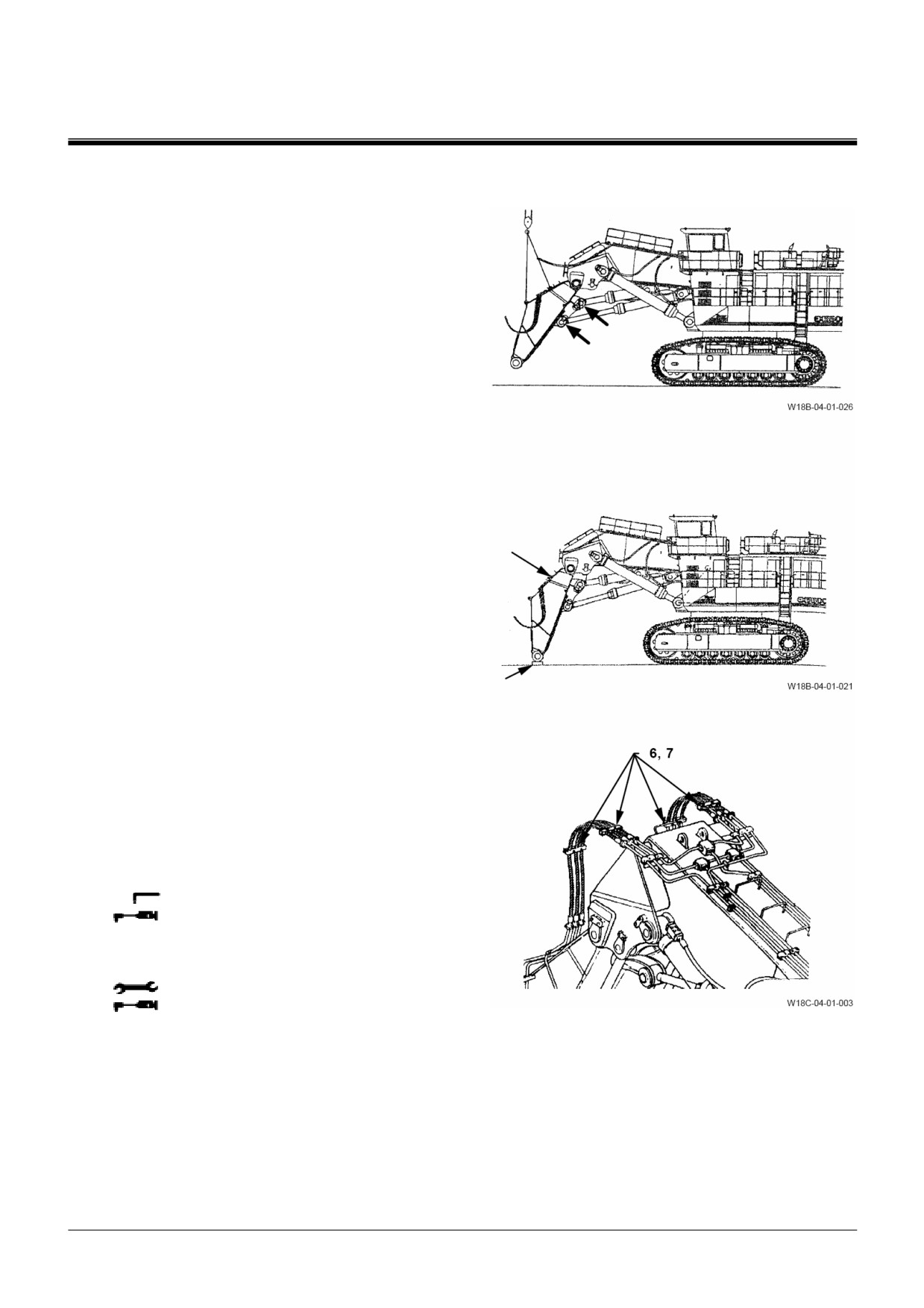

12. Удалите провод, который был использован
для крепления штока гидроцилиндра руко-
яти.
13. Включите двигатель, выдвиньте шток и от-
регулируйте положение отверстия под па-
лец на торце штока гидроцилиндра рукояти.
Установите палец в отверстие.
14. Удалите провод, который был использован
для крепления штока гидроцилиндра вы-
равнивания ковша.
15. Включите двигатель, выдвиньте шток и от-
регулируйте положение отверстия под па-
лец на торце штока гидроцилиндра рукояти.
Установите палец в отверстие.
16. Положите торец рукояти на деревянный
блок.
Рукоять
Деревянный блок
17. Выпустите воздух из гидробака. Выключите
двигатель и поработайте рычагом, чтобы
сбросить остаточное давление в контуре.
(Смотрите тему "Выпуск воздуха из гидро-
бака" на странице W1-3-1)
18. Присоедините все гидравлические шланги
между стрелой и рукоятью.
: 14 мм
: 210 Н·м (21,5 кгс·м)
19. Установите зажимы (7) на шланги между
стрелой и рукоятью, используя болты (6).
: 19 мм
: 90 Н·м (9,2 кгс·м)
W4-1-13
РАБОЧЕЕ ОБОРУДОВАНИЕ / Рабочее оборудование

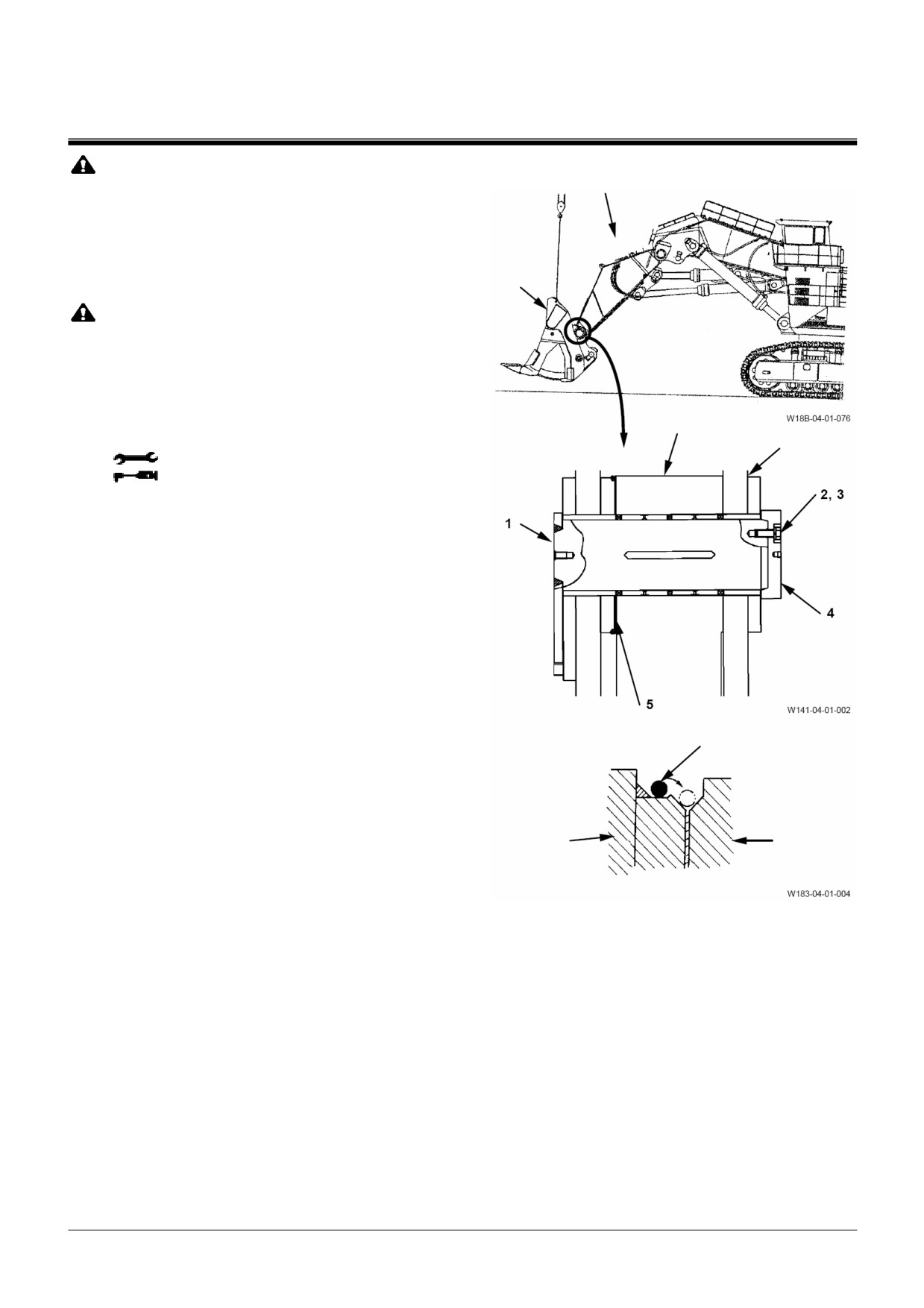

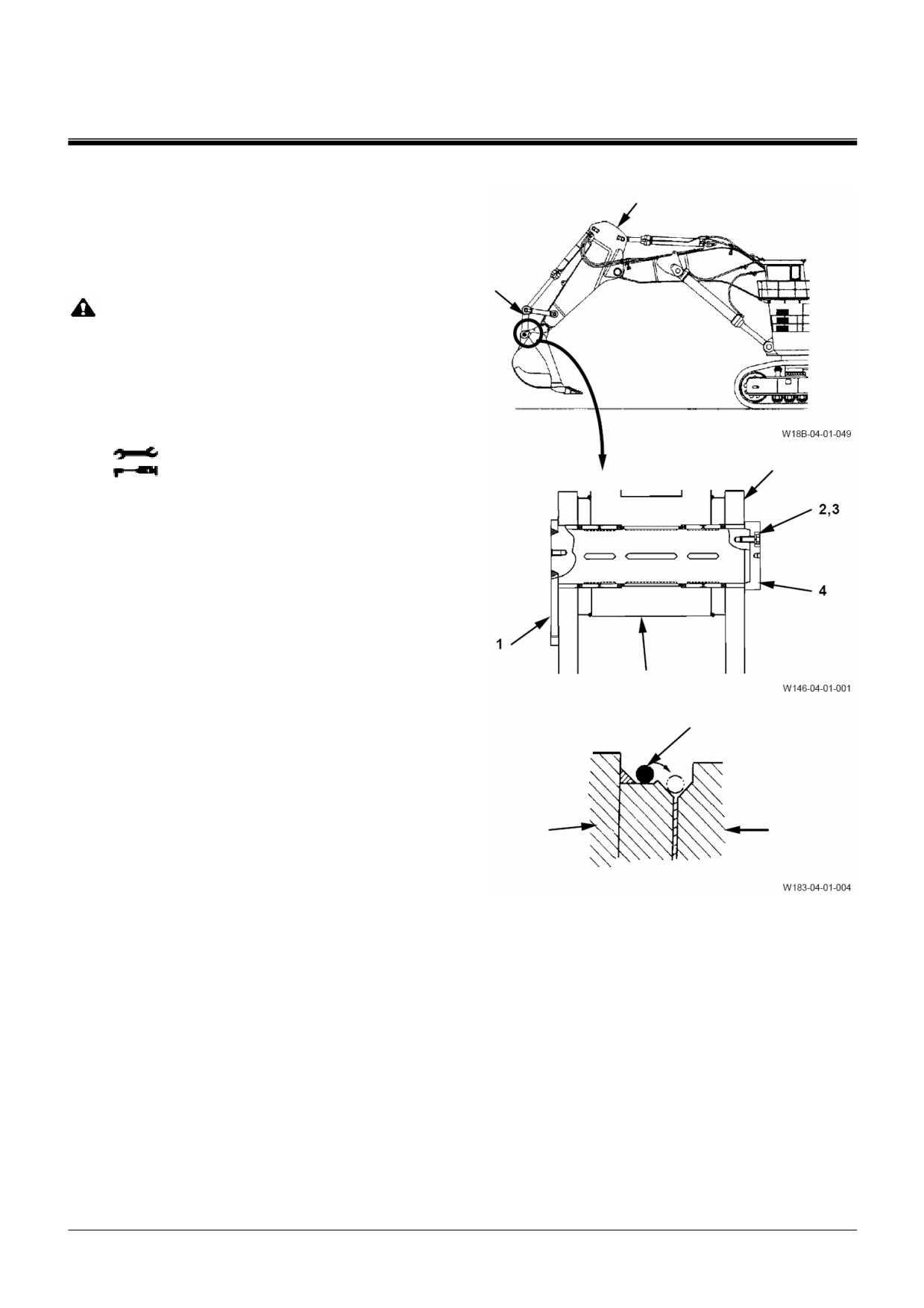

ОСТОРОЖНО: Масса ковша: 15100 кг
Рукоять
20. Поднимите ковш. Включите двигатель, под-
нимите рукоять и отрегулируйте положение
отверстия под палец на торце рукояти. Ус-
тановите прокладку (5) на отверстие под
палец.
Ковш
ОСТОРОЖНО: Масса пальца (1): 91 кг
21. Прикрепите нейлоновый строп к корпусу
пальца (1) и поднимите его краном. Вставь-
те палец (1) в отверстие под палец, затем
установите упор
(4) на ковш, используя
пружинные шайбы (3) (4 шт.) и болты (2) (4
Рукоять
шт.). (2 места).
Ковш
: 30 мм
: 400 Н·м (41 кгс·м)
Перемещение кольцевого уплотнения
22. Переместите кольцевое уплотнение со сто-
роны бобышки на ковше в установленную
техническими условиями позицию (2 мес-
та).
Ковш
Рукоять
23. Установите гидроцилиндр ковша. (2 места)
(Смотрите тему "Снятие и установка гидро-
цилиндра ковша" на странице W4-2-14).
W4-1-14
РАБОЧЕЕ ОБОРУДОВАНИЕ / Рабочее оборудование

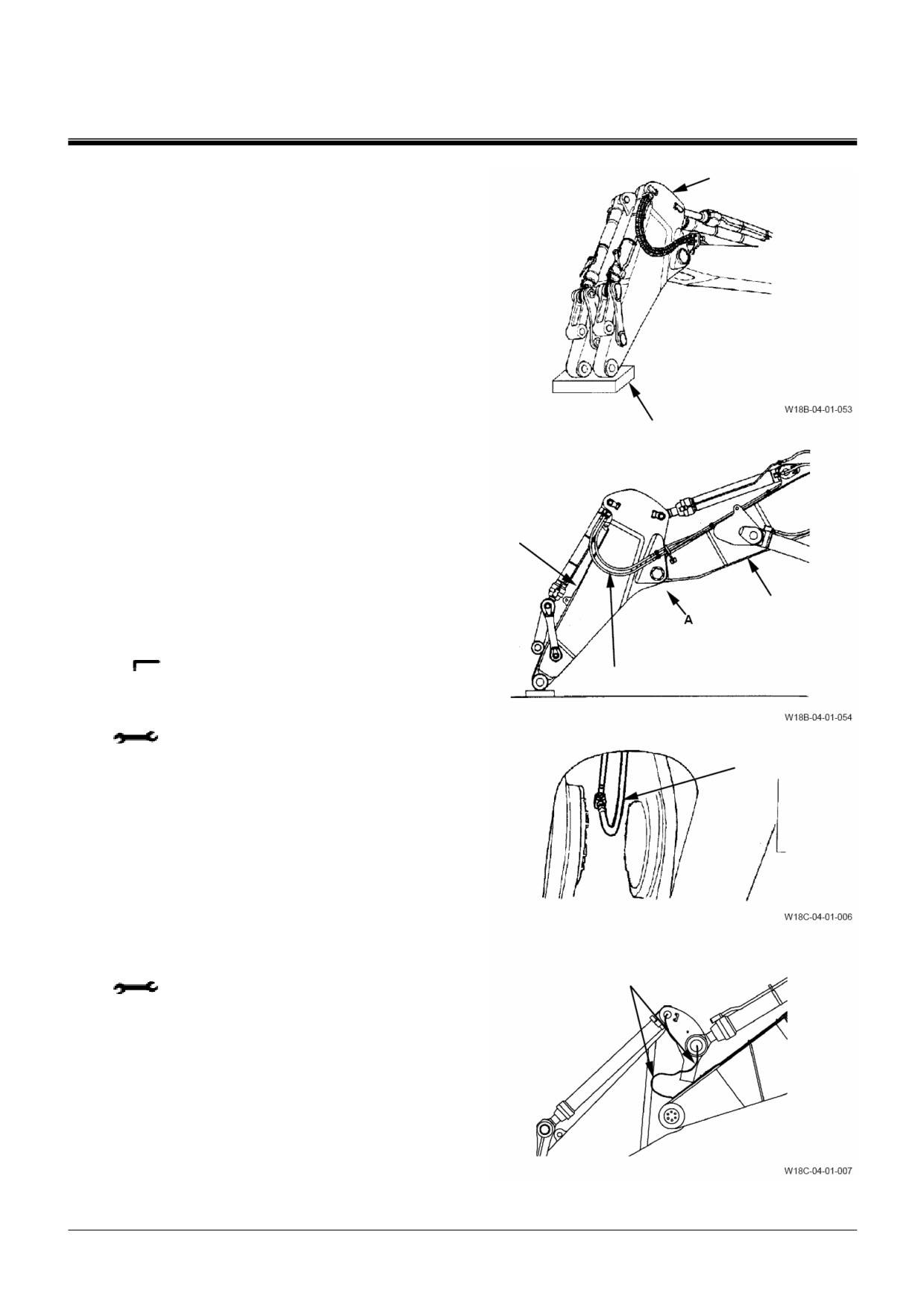

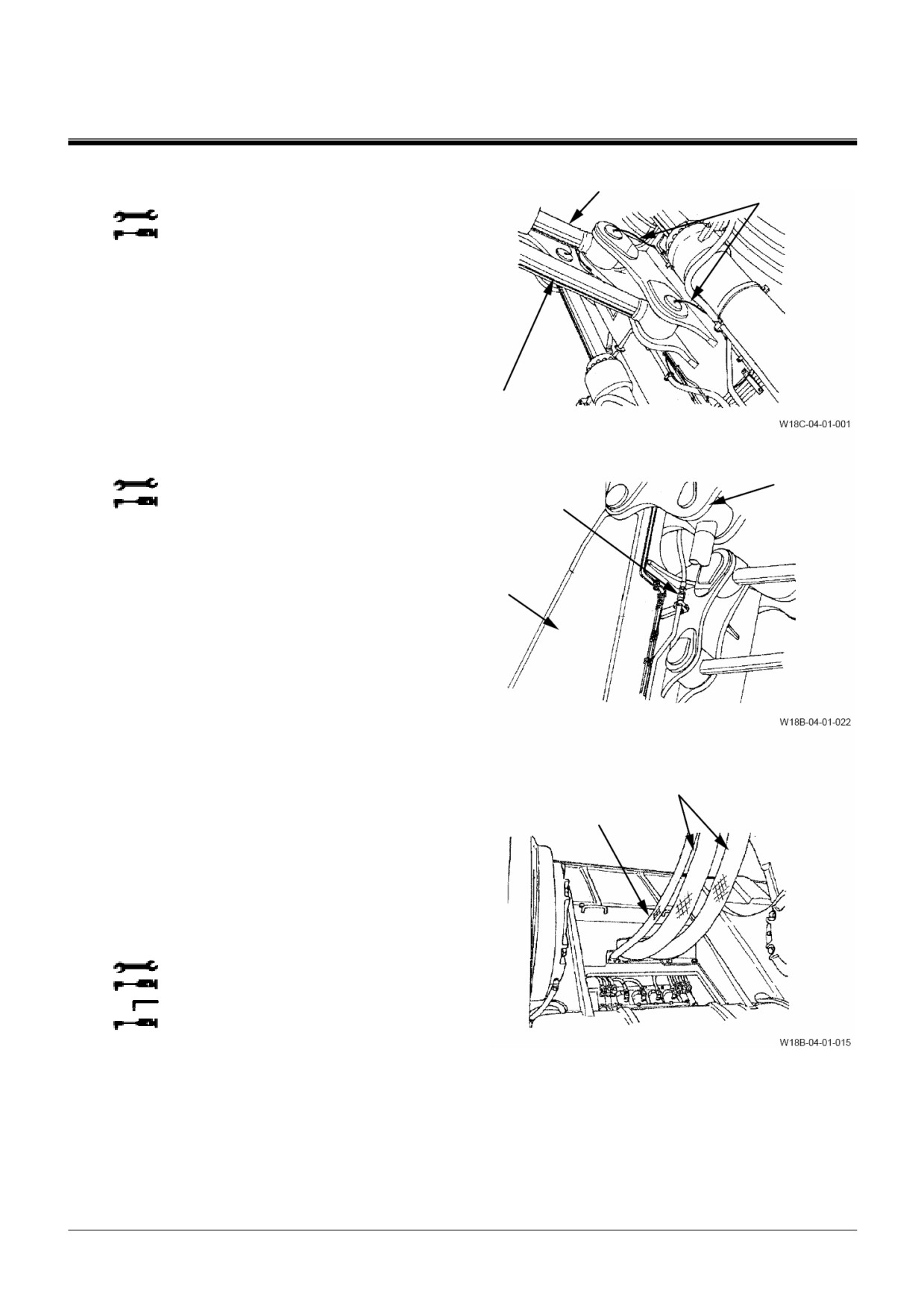

24. Присоедините шланг подачи смазки к гид-
Гидроцилиндр вырав-
роцилиндру рукояти и пальцу штока гидро-
нивания ковша
Шланг подачи
цилиндра выравнивания ковша.
смазки
: 19 мм
: 29,5 Н·м (3 кгс·м)
Гидроцилиндр руко-
яти
25. Присоедините шланг подачи смазки между
стрелой и рукоятью.
Стрела
: 36 мм
Шланг подачи смазки
: 175 Н·м (18 кгс·м)
Рукоять
Гидравлический шланг
26. Выпустите воздух из гидробака. Выключите
Шланг подачи смазки
двигатель и поработайте рычагом, чтобы
сбросить остаточное давление в контуре.
(Смотрите тему "Выпуск воздуха из гидро-
бака" на странице W1-3-1)
27. Присоедините все гидравлические шланги
и шланги подачи смазки между рукоятью и
ковшом.
: 36 мм
: 175 Н·м (18 кгс·м)
: 14 мм
: 210 Н·м (21,5 кгс·м)
W4-1-15
РАБОЧЕЕ ОБОРУДОВАНИЕ / Рабочее оборудование
28. Перед установкой ковша, рукояти и стрелы
подайте смазку через смазочную масленку
(Относительно числа позиций смазки обра-
титесь к теме "Смазка" в Руководстве Опе-
ратора.)
ВАЖНО: По окончании работы залейте гидро-
бак рабочей жидкостью до указанно-
го уровня. Выпустите воздух, остав-
шийся в каждом гидроцилиндре.
(Смотрите тему "Порядок выпуска
воздуха" на странице W4-2-48)
W4-1-16
РАБОЧЕЕ ОБОРУДОВАНИЕ / Рабочее оборудование

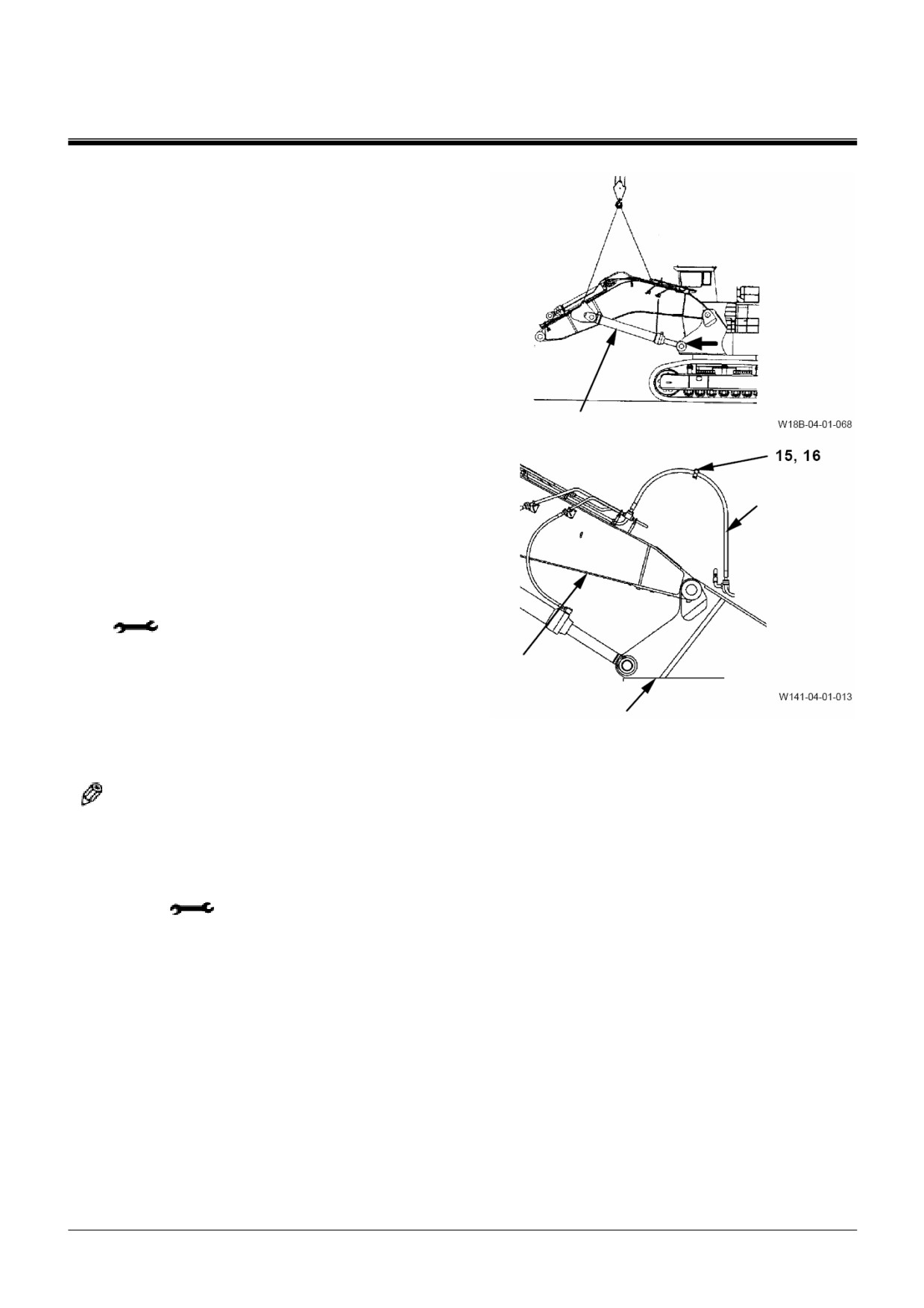

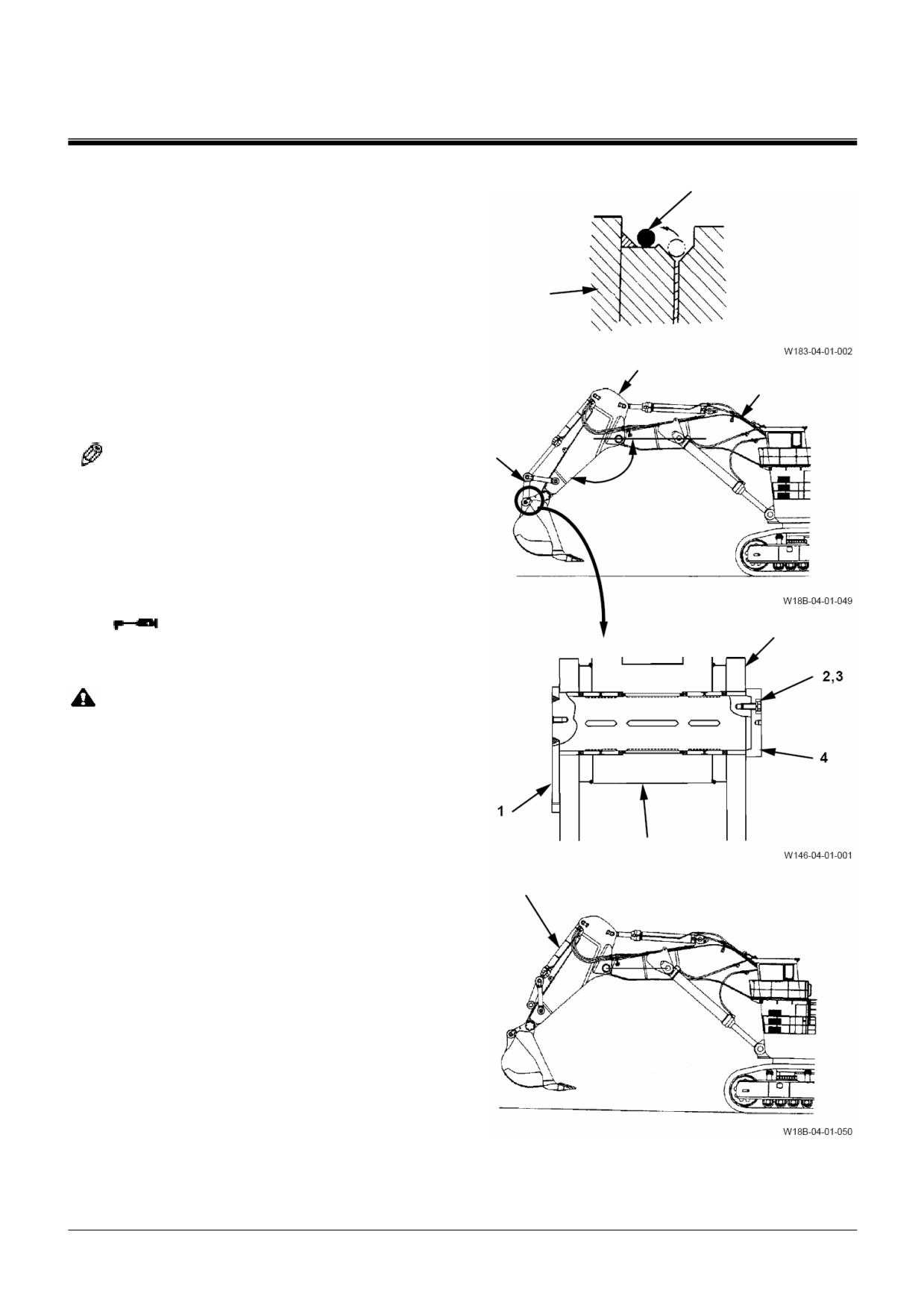

Снятие рабочего оборудования (Обратная
лопата)
Перемещение кольцевого уплотнения
1. Переместите кольцевое уплотнение с кре-
пежной детали рычага А, ковша и рукояти
на сторону бобышки ковша (4 места).
Ковш
Рукоять
2. Включите двигатель, расположите рабочее
оборудование, как показано на рисунке
Стрела
справа.
Рычаг А
ПРИМЕЧАНИЕ: Если стрела и рукоять
располагаются под углом
120о … 140о
120 - 140°, легче выполнять
следующую работу.
3. Удалите болты
(2)
(3 шт.) и пружинные
шайбы (3) (3 шт.) с упора (4) крепежного
пальца на рычаге А и ковше и снимите упор
(4) с ковша. (2 места)
: 24 мм
Ковш
ОСТОРОЖНО: Масса пальца (1): 60 кг
4. Переместите палец (1) в позицию, в кото-
рой рычаг А может быть удален с ковша.
Прикрепите нейлоновый строп к корпусу
пальца (1). Поднимите палец и снимите его
краном.(2 места)
Рычаг А
Гидроцилиндр ковша
5. Втяните гидроцилиндр ковша и прикрепите
его проводом к гильзе гидроцилиндра для
предотвращения его выдвижения.(2 места)
W4-1-17
РАБОЧЕЕ ОБОРУДОВАНИЕ / Рабочее оборудование

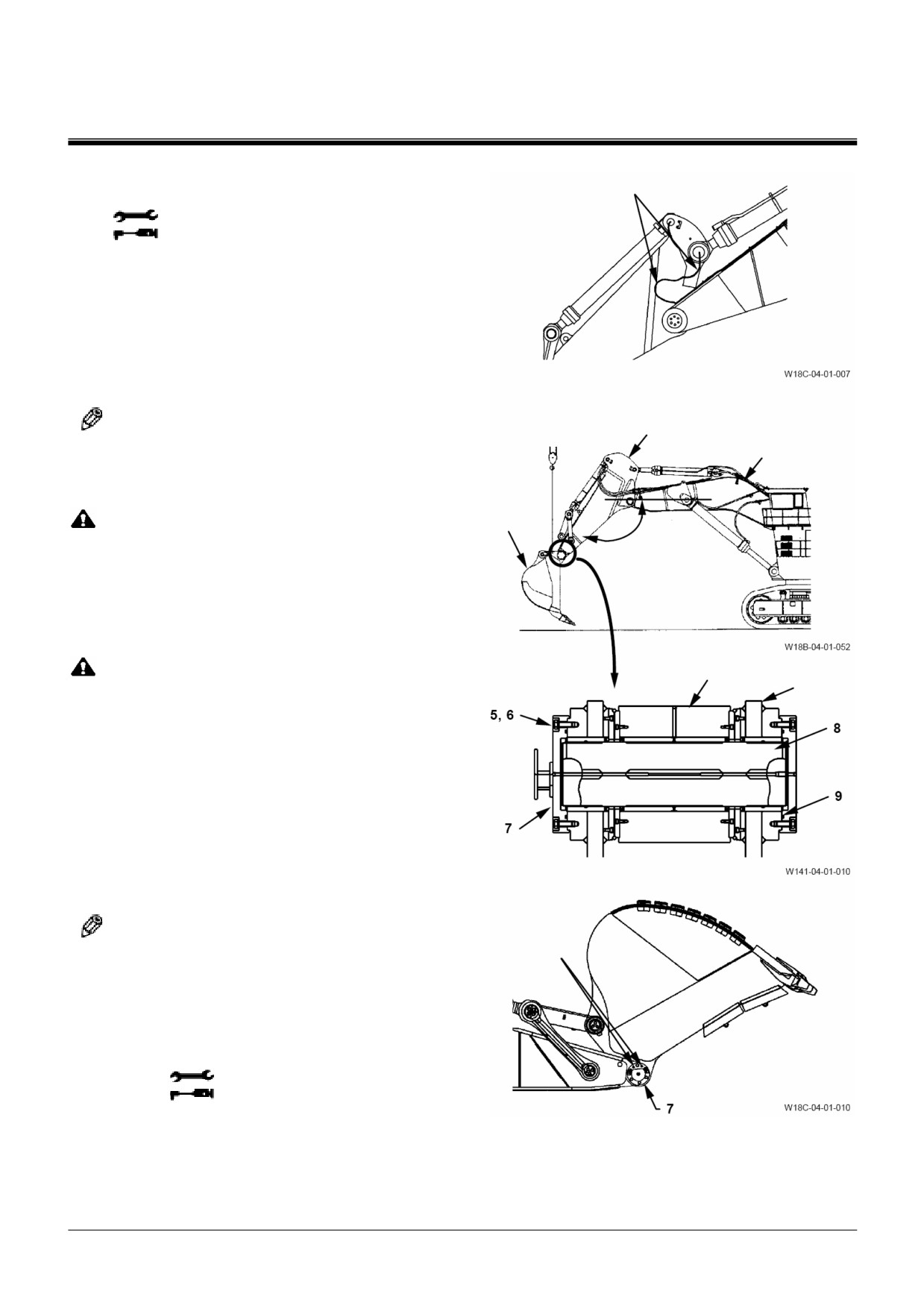

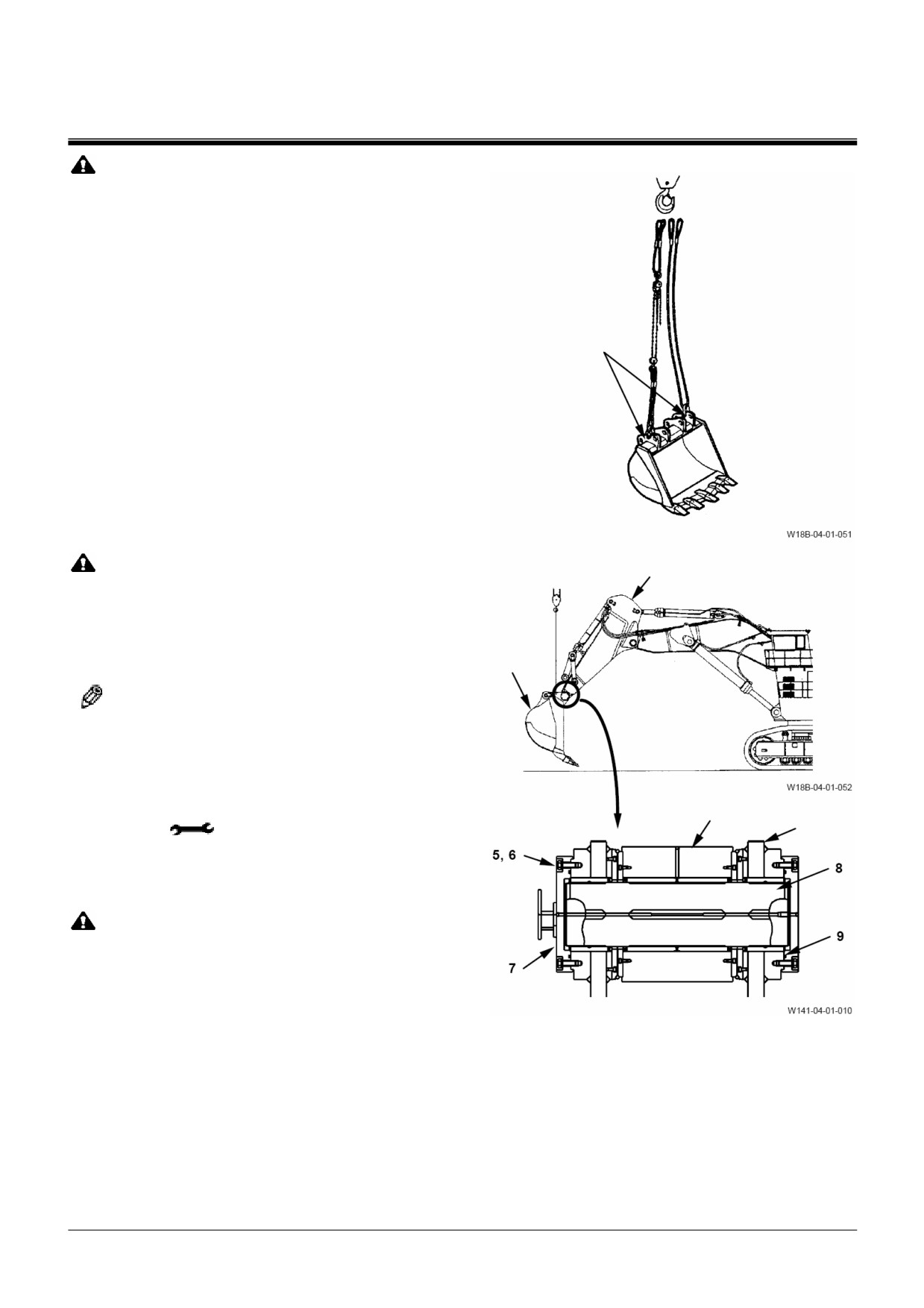

ОСТОРОЖНО: Масса ковша: 13200 кг
6. Прикрепите серьги, канат и цепной поли-
спаст к отверстиям крепления грузозахват-
ных устройств (2 места) на ковше и удер-
живайте его краном.
Отверстие для крепления
грузозахватных устройств
ОСТОРОЖНО: Масса крышки (7): 20 кг
Рукоять
7. Удалите болты (5) (12 шт.) и пружинные
шайбы (6) (12 шт.) из крышки (7) (2 шт.)
пальца на торце рукояти и снимите крышки
(7) (2 шт.) с ковша.(2 места)
Ковш
ПРИМЕЧАНИЕ: На крышке
(7) имеются
отверстия крепления гру-
зозахватных устройств.
Установите рым-болты
(М10, шаг резьбы 1,5), под-
нимите крышку краном и
снимите ее.
Рукоять
: 24 мм
Ковш
8. Удалите кольцевые уплотнения (9) (2 шт.) с
крышек (7) (2 шт.).
ОСТОРОЖНО: Масса пальца (8): 153 кг
9. Переместите палец (8) в позицию, в кото-
рой рукоять может быть снята с ковша.
Прикрепите нейлоновый строп к корпусу
пальца (8). Поднимите палец краном и сни-
мите его.(2 места)
10. Поднимите ковш и снимите его с рукояти.
W4-1-18
РАБОЧЕЕ ОБОРУДОВАНИЕ / Рабочее оборудование
11. Положите торец рукояти на деревянный
Рукоять
блок.
Деревянный блок
12. Выпустите воздух из гидробака. Выключите
двигатель и поработайте рычагом, чтобы
сбросить остаточное давление в контуре.
Рукоять
(Смотрите тему "Выпуск воздуха из гидро-
бака" на странице W1-3-1)
13. Отсоедините все гидравлические шланги от
Рукоять
гидроцилиндра ковша со стороны гидроци-
линдра ковша, затем установите пробку с
покрытием на открытую часть.
: 14 мм
Гидравлический шланг
14. Отсоедините шланги подачи смазки между
стрелой и рукоятью.
: 19 мм
Шланг подачи смазки
Сечение А
15. Отсоедините шланг подачи смазки от што-
ковой полости гидроцилиндра рукояти и
между стрелой и рукоятью со стороны ру-
кояти.(2 места).
Шланг подачи смазки
: 19 мм
W4-1-19
РАБОЧЕЕ ОБОРУДОВАНИЕ / Рабочее оборудование

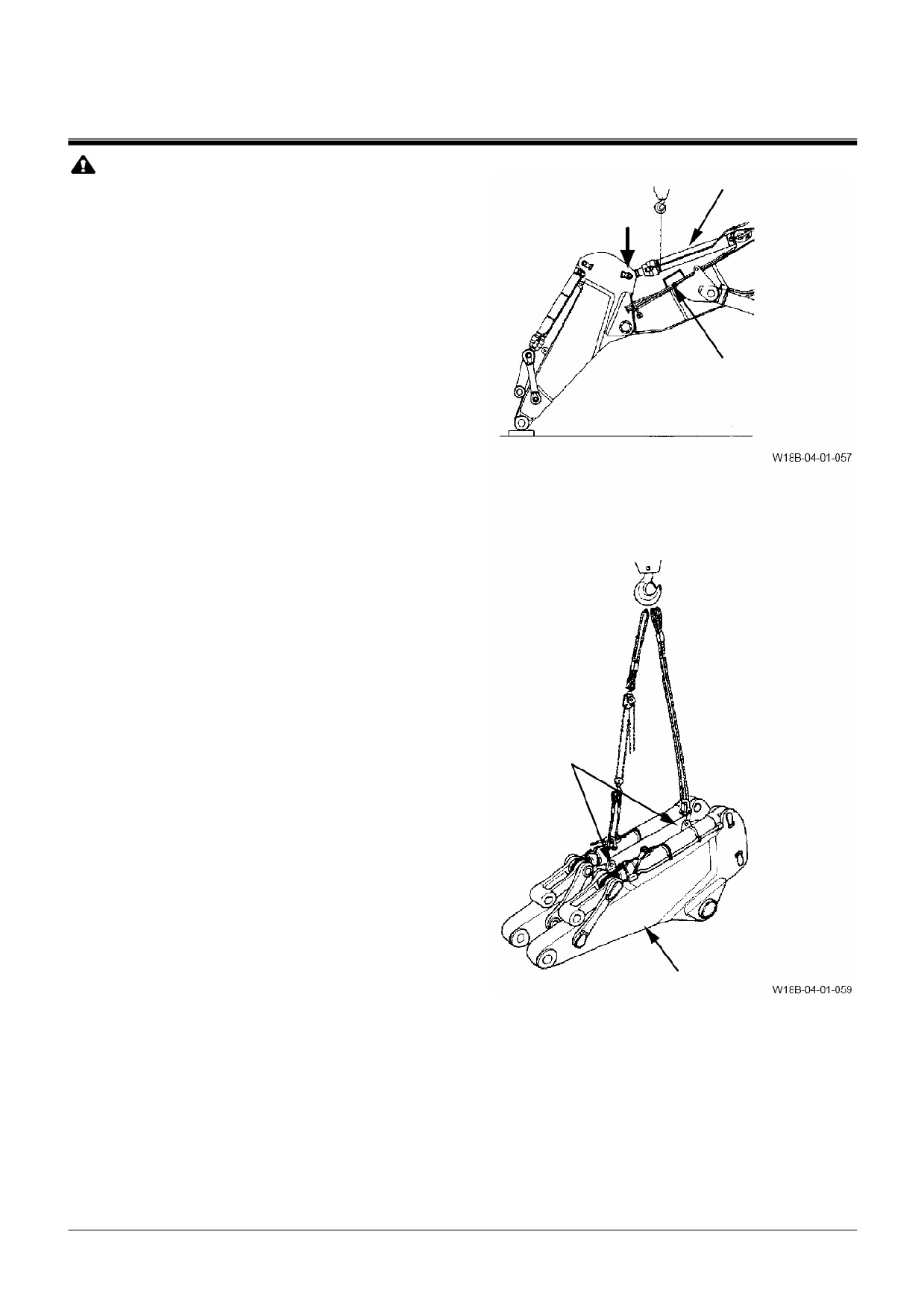

ОСТОРОЖНО: Масса гидроцилиндра ру-
Гидроцилиндр рукояти
кояти: 1550 кг
16. Прикрепите канат к штоковой полости гид-
роцилиндра рукояти и удерживайте гидро-
цилиндр рукояти краном. (2 места)
17. Удалите палец штока гидроцилиндра руко-
яти со стороны ковша. (2 места). (Смотрите
тему "Снятие и установка гидроцилиндра
рукояти" на странице W4-2-8)
Деревянный блок
18. Положите деревянный блок между гидро-
цилиндром рукояти и стрелой. (2 места)
19. Включите двигатель и втяните гидроци-
линдр. Поместите штоковую полость гид-
роцилиндра рукояти на деревянные бло-
ки.(2 места)
20. Прикрепите проводом шток гидроцилиндра
рукояти к гильзе гидроцилиндра для пре-
дотвращения выдвижения штока.(2 места)
21. Прикрепите серьги, канат и цепной поли-
спаст к отверстиям крепления грузозахват-
ных устройств (2 места) на рукояти.
Кронштейн для
подъема груза
Рукоять
W4-1-20
РАБОЧЕЕ ОБОРУДОВАНИЕ / Рабочее оборудование

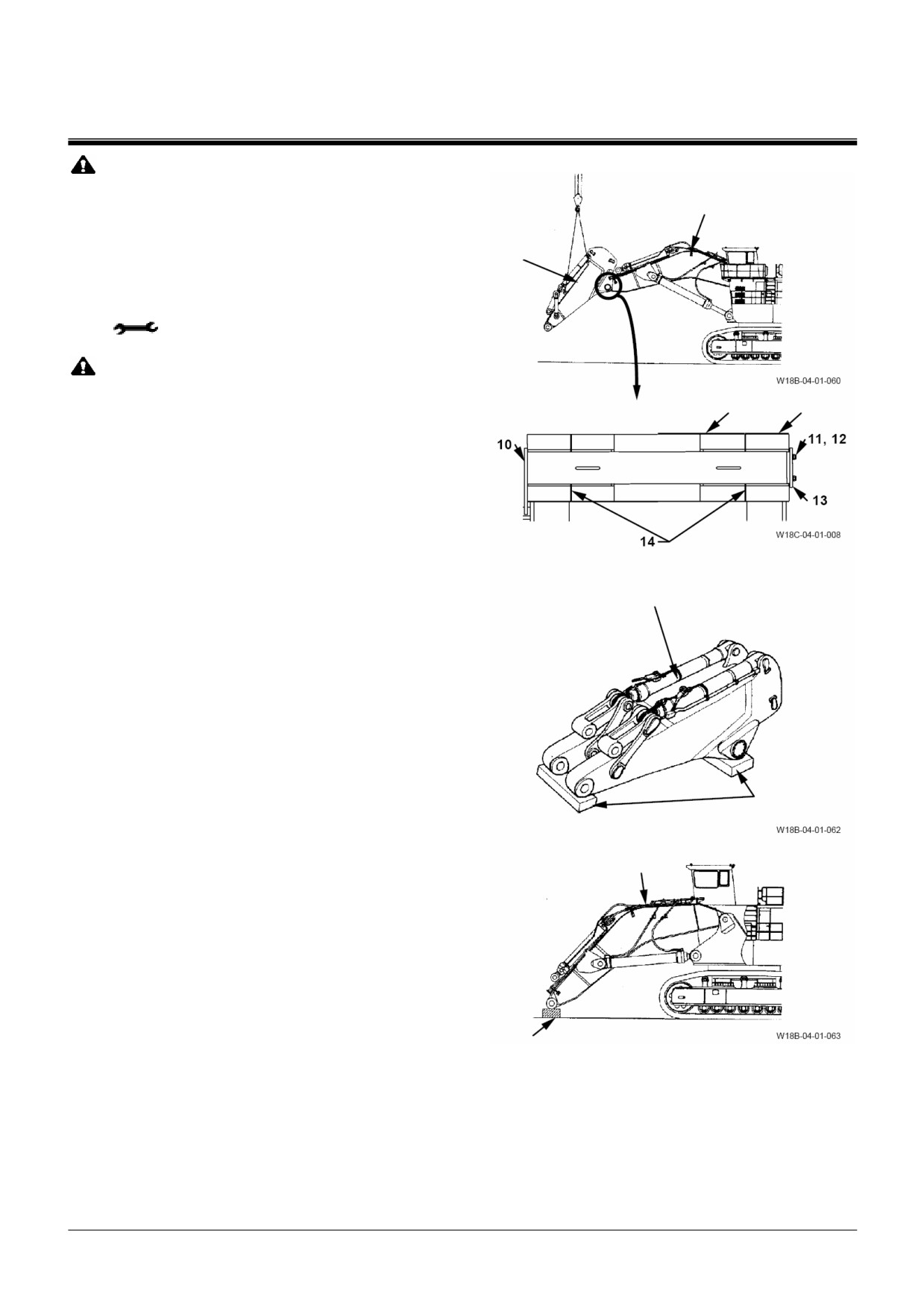

ОСТОРОЖНО: Масса рукояти в сборе:
9700 кг
Стрела
22. Поднимите рукоять и удерживайте ее.
23. Удалите болты (11) (6 шт.) и пружинные
Рукоять
шайбы (12) (6 шт.) из пластины (13) для
пальца на торце стрелы и снимите пласти-
ну (13) (2 шт.) с рукояти.
: 30 мм
ОСТОРОЖНО: Масса пальца (10): 550 кг
24. Переместите палец (10) к позиции, в кото-
Рукоять
Стрела
рой стрела может быть снята с рукояти.
Прикрепите нейлоновый строп к корпусу
пальца
(10), поднимите палец краном и
снимите его.
25. Поднимите рукоять в сборе и снимите ее со
стрелы.
26. Удалите прокладку (14) с отверстия под па-
Рукоять в сборе
лец.(2 места)
27. Положите рукоять в сборе на деревянный
блок.
Деревянный
блок

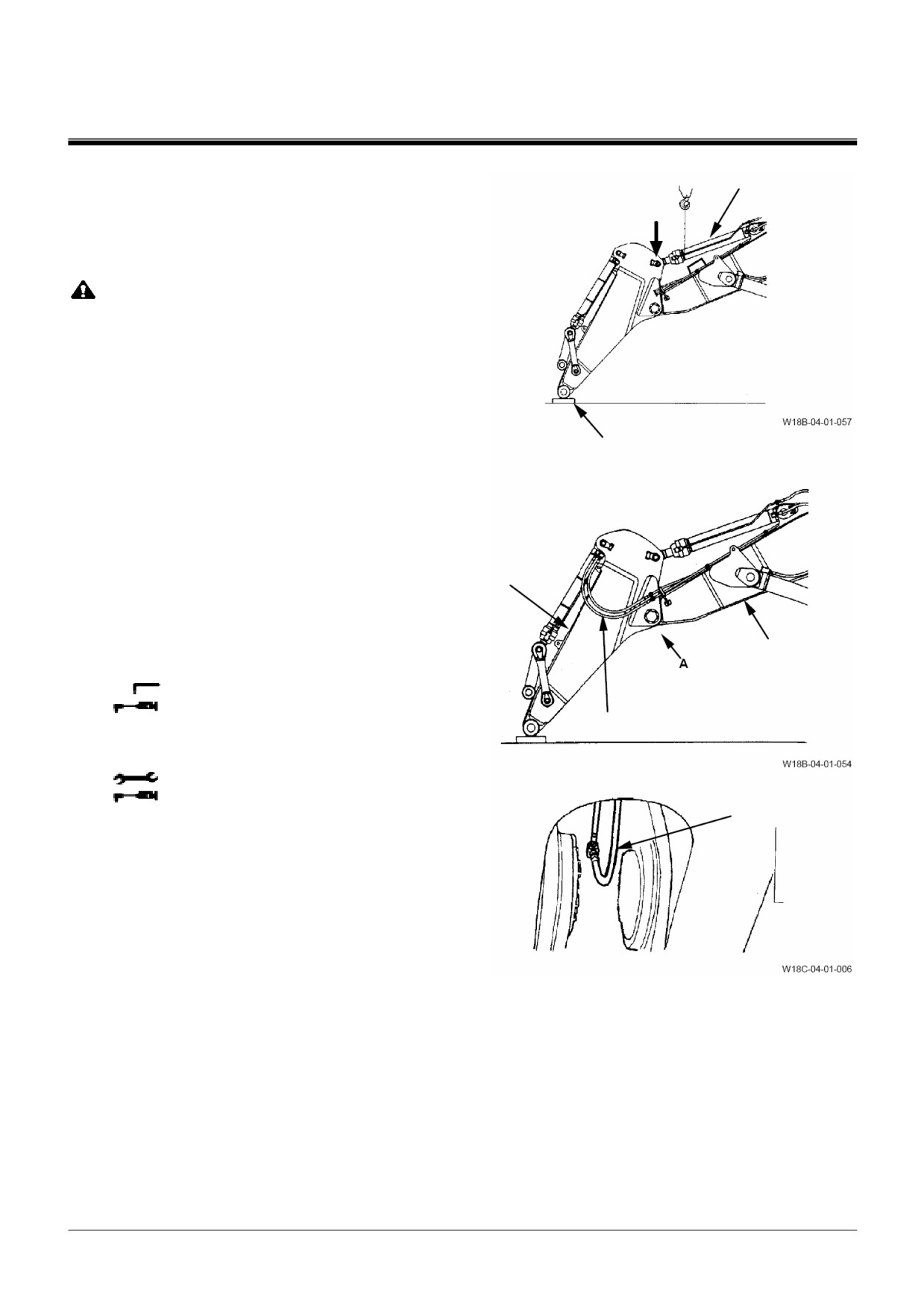

28. Положите торец стрелы на деревянный
блок.
Стрела
Деревянный блок
W4-1-21
РАБОЧЕЕ ОБОРУДОВАНИЕ / Рабочее оборудование
29. Отсоедините шланги подачи смазки между
штоковой полостью гидроцилиндра стрелы
и основной рамой от штоковой полости. (2
места)
: 19 мм
Шланг
подачи
смазки
30. Отсоедините шланг подачи смазки между
стрелой и основной рамой со стороны стре-
лы.
: 36 мм
ОСТОРОЖНО: Масса стрелы в сборе:
22200 кг
Стрела
Шланг подачи смазки
31. Прикрепите серьги, канат и цепной поли-
спаст к отверстиям крепления грузозахват-
ных устройств (2 места) на стреле и удер-
живайте ее краном.
Кронштейн для
подъема груза
ОСТОРОЖНО: Масса гидроцилиндра
стрелы: 2270 кг
32. Прикрепите канат и цепной полиспаст к
штоковой полости в гильзе гидроцилиндра
Кронштейн для
стрелы. Удерживайте гидроцилиндр стрелы
подъема груза
со стороны штоковой полости с помощью
цепного полиспаста, прикрепленного к
кронштейну для подъема груза на пластине
со стороны стрелы.(2 места)
Стрела
Гидроцилиндр стрелы
W4-1-22
РАБОЧЕЕ ОБОРУДОВАНИЕ / Рабочее оборудование
33. Удалите палец с торца штока гидроцилинд-
ра стрелы. (2 места) (Смотрите тему "Сня-
тие и установка гидроцилиндра стрелы" на
странице W4-2-2)
34. Включите двигатель и втяните гидроци-
линдр. Закрепите гильзу гидроцилиндра
проводом для предотвращения ее выдви-
жения.
Гидроцилиндр стрелы
35. Выпустите воздух из гидробака. Выключите
двигатель и поработайте рычагом, чтобы
сбросить остаточное давление в контуре.
Гидравличе-
(Смотрите тему "Выпуск воздуха из гидро-
ский шланг
бака" на странице W1-3-1)
36. Удалите болт (15) и снимите все зажимы
(16) с гидравлического шланга между стре-
лой и основной рамой.
: 19 мм
Стрела
37. Отсоедините все гидравлические шланги со
стороны стрелы между стрелой и основной
рамой. Затем установите пробку с покрыти-
ем на открытый конец.
(Смотрите тему
Основная рама
"Выпуск воздуха из гидробака" на странице
W1-3-1).
ПРИМЕЧАНИЕ: При снятии гидравлическо-
го шланга вытекает много
рабочей жидкости. Обяза-
тельно подставьте боль-
шую емкость для сбора ра-
бочей жидкости.
: 30 мм
W4-1-23
РАБОЧЕЕ ОБОРУДОВАНИЕ / Рабочее оборудование

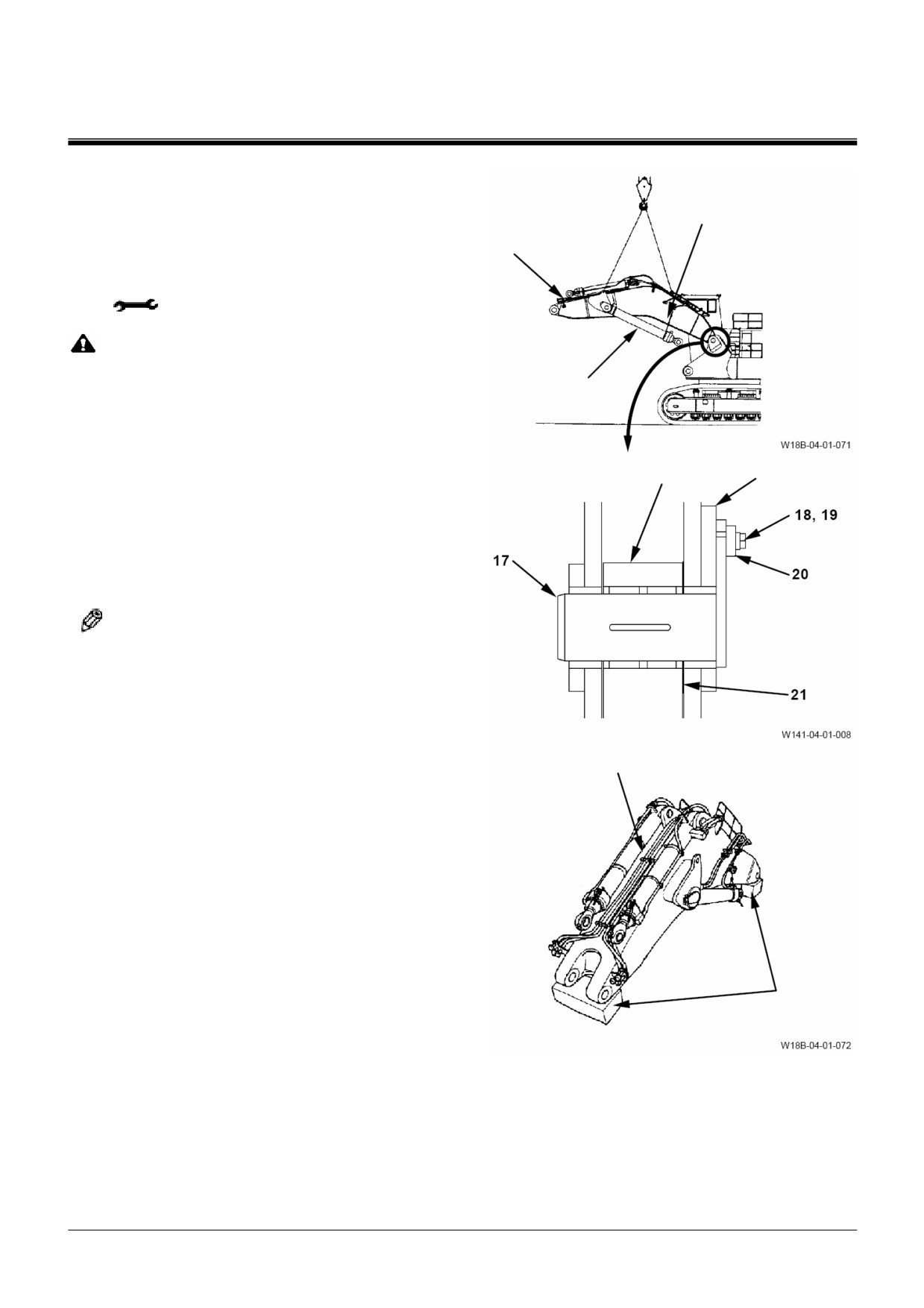

38. Поднимите как можно выше цепной поли-
спаст, который удерживает гидроцилиндр
стрелы, затем прикрепите цепной поли-
спаст к стреле.(2 места)
Цепной полиспаст
Стрела
39. Удалите болты (18) (2 шт.) и пружинные
шайбы (19) (2 шт.), затем удалите пластину
(20) с основной рамы.(2 места)
: 36 мм
ОСТОРОЖНО: Масса пальца (17): 105 кг
40. Переместите палец (17) к позиции, в кото-
Гидроцилиндр стрелы
рой стрела может быть снята с рукояти.
Прикрепите нейлоновый строп к корпусу
пальца
(17), поднимите палец краном и
снимите его.(2 места)
Стрела
Основная рама
41. Поднимите стрелу в сборе и снимите ее с
основной рамы. Удалите прокладку (21) с
отверстия под палец.
42. Положите стрелу в сборе на деревянный
блок.
ПРИМЕЧАНИЕ: Размеры деревянных бло-
ков:
Длина 800 мм, ширина 900
мм, высота 1100 мм
Стрела в сборе
Деревянные
блоки
W4-1-24
РАБОЧЕЕ ОБОРУДОВАНИЕ / Рабочее оборудование

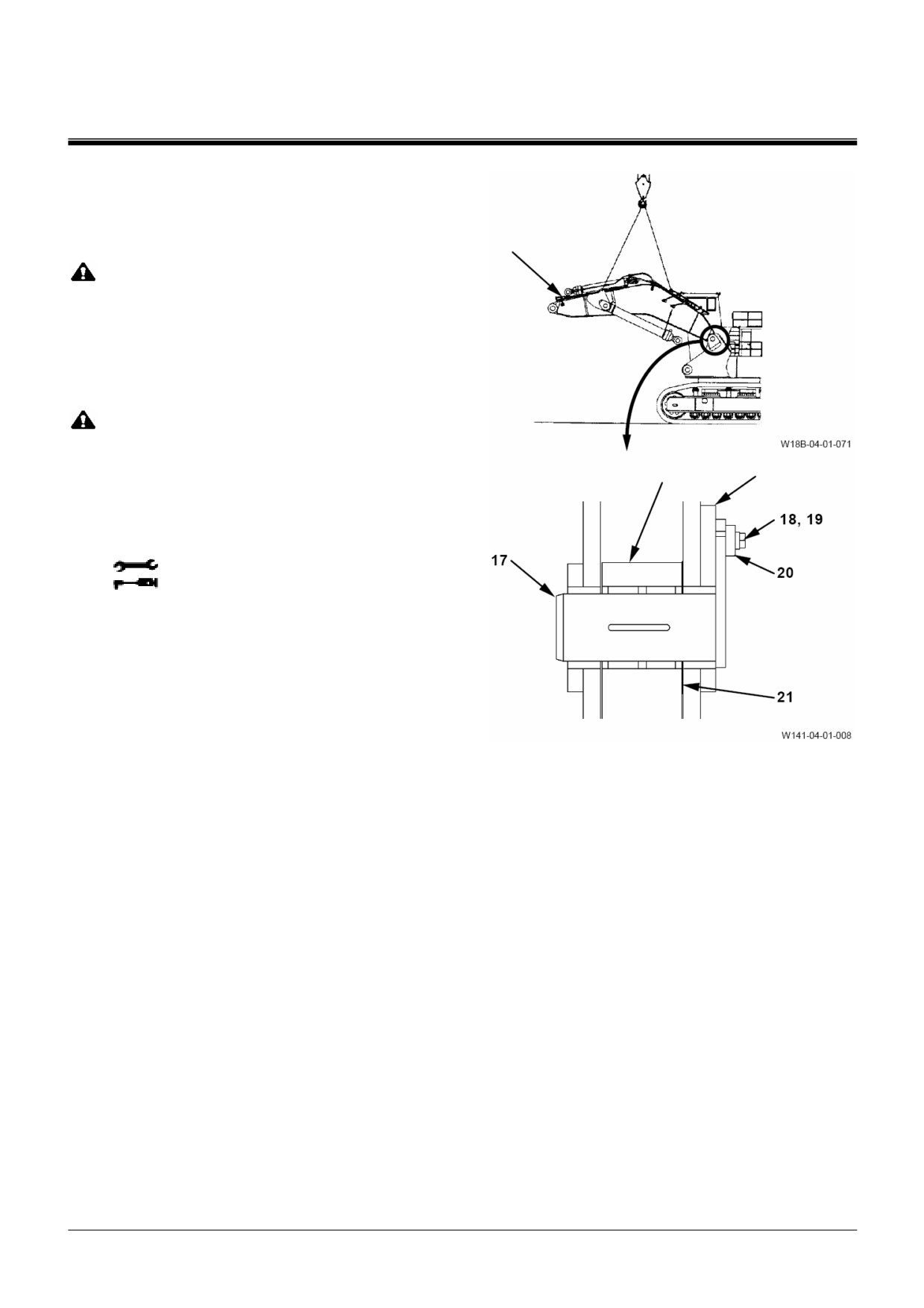

Установка рабочего оборудования (Обрат-
ная лопата)
• Относительно метода подъема деталей и
числа отверстий крепления грузозахватных
устройств обратитесь к теме "Снятие".
Стрела
ОСТОРОЖНО: Масса стрелы в сборе:
22200 кг
1. Поднимите стрелу и совместите отверстия
под соединительный палец, как на стреле,
так и на основной раме. Установите про-
кладку (21) на отверстие под палец.
ОСТОРОЖНО: Масса пальца (17): 147 кг
2. Прикрепите нейлоновый строп к корпусу
пальца
(17) и поднимите его краном.
Стрела
Основная рама
Вставьте палец (17) в отверстие под палец
и установите пластину (20) на основную
раму, используя пружинные шайбы (17) (2
шт.) и болты (18) (2 шт.).(2 места)
: 36 мм
: 700 Н·м (71,5 кгс·м)
3. Включите двигатель, чтобы опустить стре-
лу. Поместите стрелу на деревянный блок.
W4-1-25
РАБОЧЕЕ ОБОРУДОВАНИЕ / Рабочее оборудование
4.
Выпустите воздух из гидробака. Выключите
двигатель и поработайте рычагом, чтобы
сбросить остаточное давление в контуре.
(Смотрите тему "Выпуск воздуха из гидро-
Гидравличе-
бака" на странице W1-3-1)
ский шланг
5.
Соедините все гидравлические шланги ме-
жду стрелой и основной рамой. (Смотрите
тему "Выпуск воздуха из гидробака" на
странице W1-3-1)
: 30 мм
: 400 Н·м (41 кгс·м)
Стрела
6.
Установите зажим (14) на гидравлический
шланг между стрелой и основной рамой с
помощью болта (13).
Основная рама
:19 мм
: 90 Н·м (9,2 кгс·м)
7.
Удалите провод, который был использован
для крепления штока гидроцилиндра стре-
лы. (2 места)
ОСТОРОЖНО: Масса гидроцилиндра
стрелы: 2270 кг
8.
Включите двигатель, выдвиньте шток и со-
вместите отверстия под палец, как на торце
штока гидроцилиндра стрелы, так и на ос-
новной раме. Установите пальцы в отвер-
стия. (2 места) (Смотрите тему "Снятие и
установка гидроцилиндра стрелы" на стра-
нице W4-2-2)
Гидроцилиндр стрелы
9. Присоедините шланг подачи смазки между
стрелой и основной рамой.
: 36 мм
: 175 Н·м (18 кгс·м)
Стрела
Шланг подачи смазки
W4-1-26
РАБОЧЕЕ ОБОРУДОВАНИЕ / Рабочее оборудование

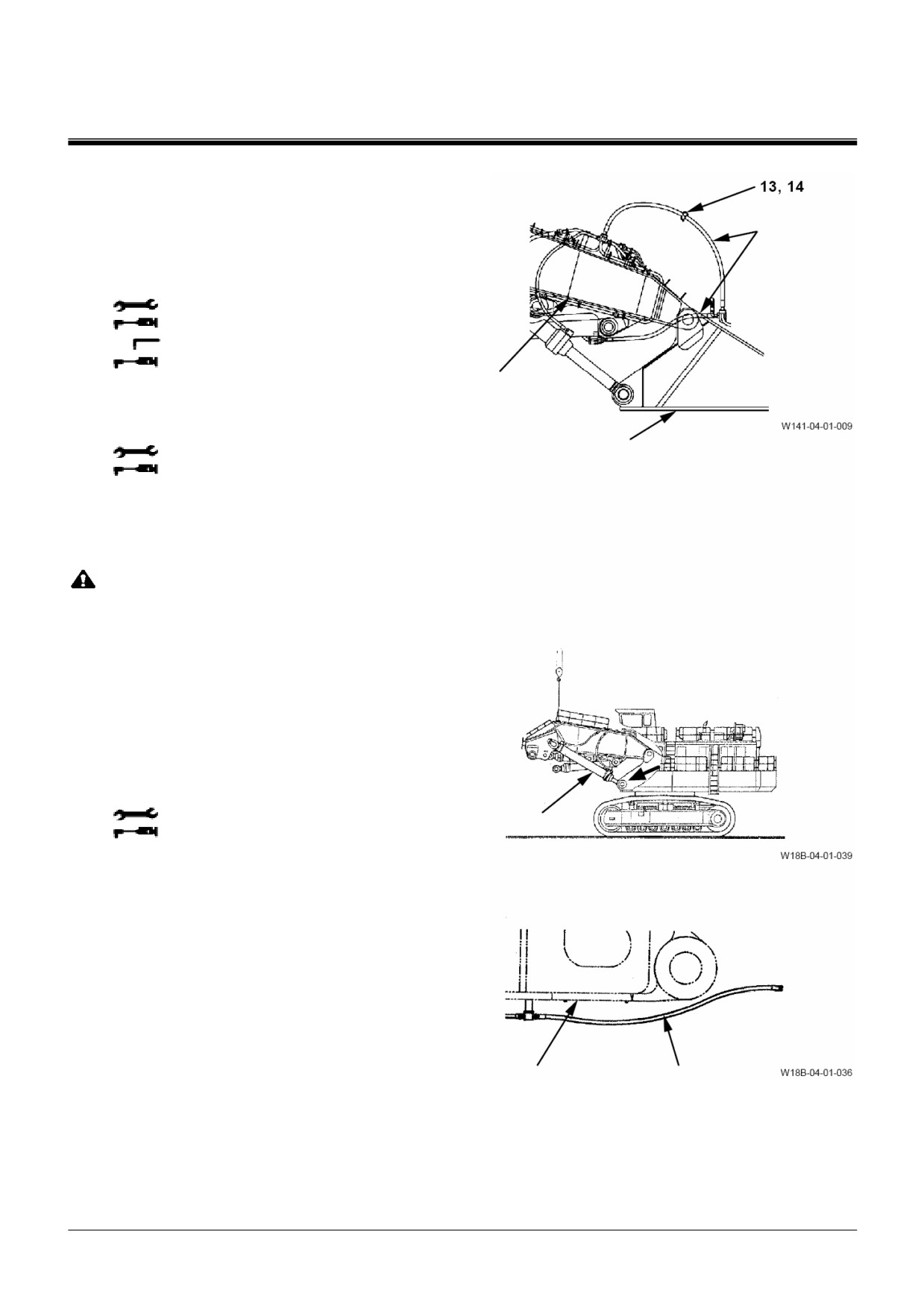

10. Присоедините шланги подачи смазки к што-
ковой полости гидроцилиндра стрелы. (2
места)
: 19 мм
: 29,5 Н·м (3 кгс·м)
Шланг
подачи
смазки
ОСТОРОЖНО: Масса рукояти в сборе:
9700 кг
11. Поднимите рукоять и отрегулируйте поло-
жение отверстия под палец на торце стре-
лы.
12. Установите прокладку
(14) на отверстие
Стрела
под палец.(2 места)
ОСТОРОЖНО: Масса пальца (10): 550 кг
Рукоять
13. Прикрепите нейлоновый строп к корпусу
пальца
(10) и поднимите его краном.
Вставьте палец (10) в отверстие под палец.
Затем установите пластину (13) на рукоять,
используя пружинные шайбы (12) (6 шт.) и
болты (11) (6 шт.). (2 места)
: 30 мм
: 400 Н·м (41,5 кгс·м)
Рукоять
Стрела
W4-1-27
РАБОЧЕЕ ОБОРУДОВАНИЕ / Рабочее оборудование
14. Поместите торец рукояти на деревянный
Гидроцилиндр рукояти
блок
15. Удалите провод, который был использован
для крепления штока гидроцилиндра руко-
яти. (2 места)
ОСТОРОЖНО: Масса гидроцилиндра ру-
кояти: 1550 кг
16. Поднимите гидроцилиндр рукояти со сто-
роны штока. Включите двигатель. Выдвинь-
те шток гидроцилиндра рукояти и отрегули-
руйте положение отверстия под палец на
торце штока.(2 места)
Деревянный блок
17. Установите палец на торец штока гидроци-
линдра рукояти.(2 места) (Смотрите "Сня-
тие и установка гидроцилиндра рукояти" на
странице W4-2-8)
18. Выпустите воздух из гидробака. Выключите
двигатель и поработайте рычагом, чтобы
Рукоять
сбросить остаточное давление в контуре.
(Смотрите тему "Выпуск воздуха из гидро-
бака" на странице W1-3-1)
Рукоять
19. Присоедините все гидравлические шланги
между рукоятью и гидроцилиндром ковша.
: 14 мм
: 210 Н·м (21,5 кгс·м)
Гидравлический шланг
20. Присоедините шланги подачи смазки к тор-
цу стрелы и между стрелой и рукоятью.
: 19 мм
: 29,5 Н·м (3 кгс·м)
Шланг подачи смазки
Сечение А
W4-1-28
РАБОЧЕЕ ОБОРУДОВАНИЕ / Рабочее оборудование
21. Присоедините шланг подачи смазки к што-
ковой полости гидроцилиндра рукояти и
Шланг подачи смазки
между стрелой и рукоятью. (2 места)
: 19 мм
: 29.5 Н·м (3 кгс·м)
22. Включите двигатель и поднимите стрелу.
ПРИМЕЧАНИЕ: Если стрела и рукоять
Рукоять
располагаются под углом
Стрела
120 - 140°, легче выполнять
следующую работу.
ОСТОРОЖНО: Масса ковша: 13200 кг
Ковш
23. Поднимите ковш и отрегулируйте положе-
ние отверстия под палец на торце рукояти.
24. Установите кольцевые уплотнения
(9)
(2
шт.) на крышки (7) (2 шт.).
ОСТОРОЖНО: Масса пальца (8): 85 кг
Рукоять
Масса крышки (7): 20 кг
Ковш
ВАЖНО: При установке крышки (7) убедитесь,
что отверстие под болт крепления
защитной крышки находится в пра-
вильном направлении.
25. Прикрепите нейлоновый строп к корпусу
пальца (8) и поднимите его краном. Вставь-
те палец (8) в отверстие под палец, затем
установите крышки (7) (2 шт.) на ковш, ис-
пользуя болты (5) (12 шт.). (2 места).
Отверстие под
ПРИМЕЧАНИЕ: На крышке
(7) имеются
болт крепления
отверстия крепления гру-
защитной крышки
зозахватных устройств.
Установите рым-болты
(М10, шаг резьбы 1,5) в от-
верстия, затем поднимите
крышку краном и устано-
вите ее.
: 24 мм
: 210 Н·м (21,5 кгс·м)
W4-1-29
РАБОЧЕЕ ОБОРУДОВАНИЕ / Рабочее оборудование
26. Удалите провод, который был использован
для крепления штока гидроцилиндра ков-
ша. (2 места)
Рукоять
27. Включите двигатель и выдвиньте шток. За-
тем совместите отверстия под палец на со-
единительной детали рычага А и на ковше.
Рычаг А
ОСТОРОЖНО: Масса пальца (1): 60 кг
28. Прикрепите нейлоновый строп к корпусу
пальца (1) и поднимите его краном. Устано-
вите палец (1) в отверстие под палец, уста-
новите упор (4) на ковш, используя пружин-
ные шайбы (3) (3 шт.) и болты (2) (3 шт.). (2
места)
: 24 мм
: 210 Н·м (21,5 кгс·м)
Ковш
29. Переместите кольцевые уплотнения от со-
единения рычага А и ковша и от соедине-
ния ковша и рукояти в первоначальное по-
ложение. (4 места)
Рычаг А
30. После установки ковша, рукояти и стрелы
подайте смазку через смазочную масленку
Перемещение кольцевого уплотнения
(Относительно позиций смазки обратитесь
к теме "Смазка" в Руководстве Оператора.)
ВАЖНО: По окончании всех работ по установ-
ке залейте гидробак рабочей жидко-
стью до установленного техниче-
скими условиями уровня. Кроме то-
Ковш
Рукоять / Ры-
го, выпустите воздух из каждого гид-
чаг А
роцилиндра.
(Смотрите тему "Ос-
новные точки выпуска воздуха" на
странице W4-2-48)
W4-1-30
содержание .. 40 41 42 43 ..
