РАБОЧЕЕ ОБОРУДОВАНИЕ / Гидроцилиндры
W4-2-44
РАБОЧЕЕ ОБОРУДОВАНИЕ / Гидроцилиндры
ВАЖНО: Тщательно удалите смазку с резьбо-
ВАЖНО: При установке колец (17), (18), (25) и
вой части головки гидроцилиндра (1)
(26) следите затем, чтобы их прорези
и с подшипника с демпфером (27). В
не находились на одной линии.
противном случае будет невозможно
затянуть гайку (16) точно с установ-

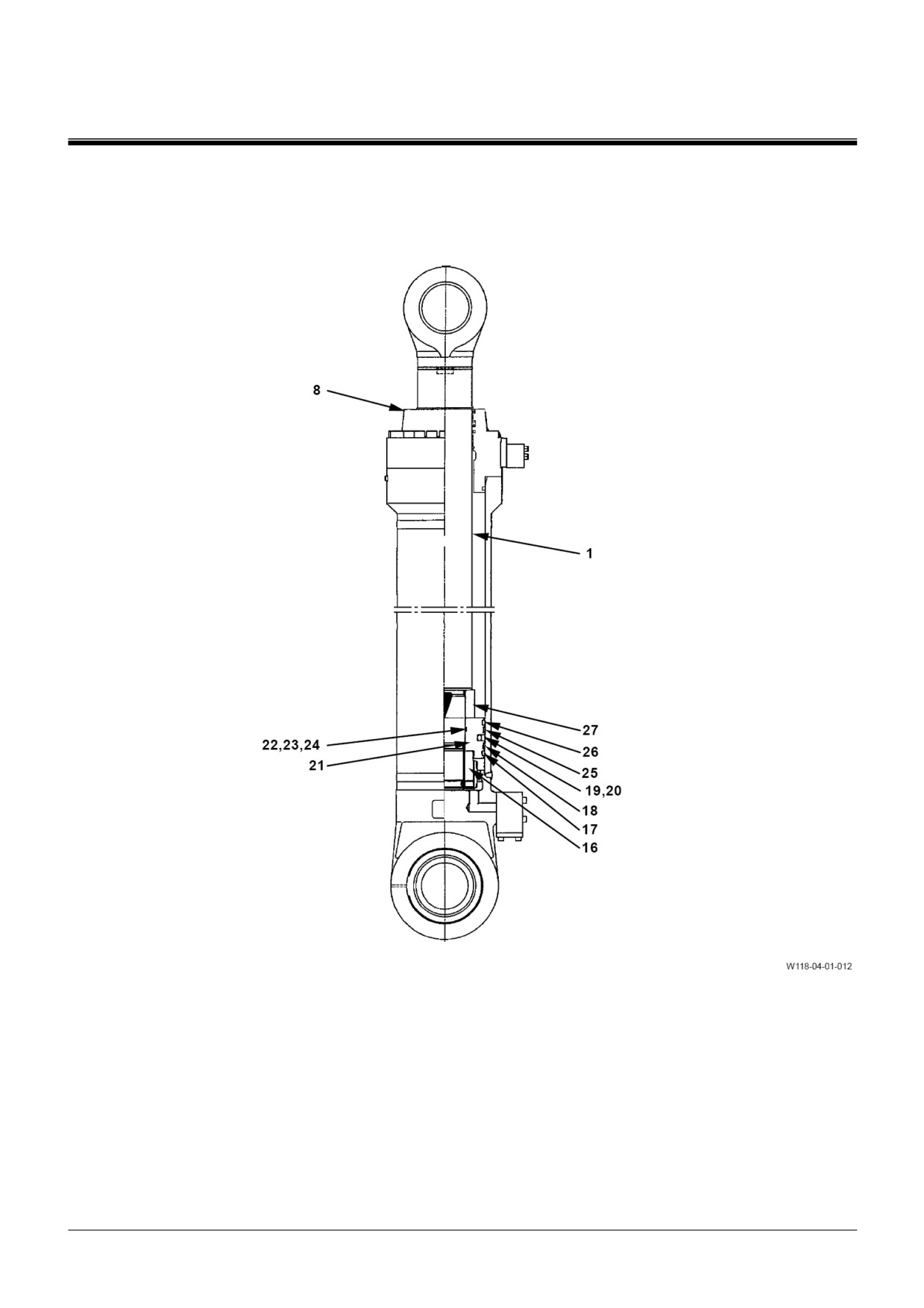

7. Установите кольца (17), (18), (25) и (26) на
ленным техническими условиями
наружную поверхность поршня (21).
моментом затяжки.
ВАЖНО: Тщательно удалите смазку с обоих
ВАЖНО: Установите подшипник с демпфером
торцов поршня
(21). В противном
(27) так, чтобы сторона выемки была
случае будет невозможно затянуть
обращена к головке гидроцилиндра
гайку
(16) точно с установленным
(8).
техническими условиями моментом
затяжки.
4. Удалите смазку со штока гидроцилиндра (1)
и подшипника с демпфером (27). Установи-
8. Удалив смазку с обоих торцов, установите
те подшипник с демпфером (27) на шток
поршень (21) на шток гидроцилиндра (1)
гидроцилиндра (1).
так, чтобы его ступенчатая поверхность
была обращена к стороне гайки (18).
ПРИМЕЧАНИЕ: Перед сборкой измерьте
ВАЖНО: Тщательно очистите гайку
(16) от
наружный диаметр под-
смазки. В противном случае будет
шипника с демпфером (27).
невозможно затянуть гайку (16) точ-
(Смотрите тему "Ремонт-
но с установленным техническими
ные нормали")
условиями моментом затяжки.
9. Удалите смазку с гайки (16) и установите ее
ПРИМЕЧАНИЕ: Подшипник с демпфером
на шток поршня (1). Затем затяните гайку с
(27) не используется а гид-
установленным техническими условиями
роцилиндре выравнивания
моментом затяжки.
ковша.
ПРИМЕЧАНИЕ: Если не очистить тща-
Выемка
тельно детали от смазки,
то они будут чрезмерно
смазаны. В этом случае при
излишней затяжке деталей
подшипник с демпфером
(27) будет расширяться.
5. Установите кольцевое уплотнение
(23),
Размер
Момент затяж-
Гидроцилиндр
упорные кольца (22) и (24) во внутренний
ключа, мм
ки, Н·м (кгс·м)
Стрела
220
54620±2750
диаметр поршня (21).
Рукоять (Прямая лопата)
200
44330±2210
Рукоять (Обратная лопата)
200
53060±2650
Ковш (Прямая лопата)
180
32850±1670
ПРИМЕЧАНИЕ: Кольцевое уплотнение (23),
Ковш (Обратная лопата)
165
28730±1430
упорные кольца (22) и (24)
Выравнивание ковша
220
54620±2750
не используются в гидро-
Выгрузка
130
14470±2700
цилиндре выгрузки.
ПРИМЕЧАНИЕ: LD: Прямая лопата
ВН: Обратная лопата
6. Установите уплотнительные кольца (19) и
(20) на наружный диаметр поршня (21). За-
тем осторожно установите уплотнительные
кольца (19) и (20) в соответствующие ка-
навки, пользуясь бамбуковым шпателем.
W4-2-45
РАБОЧЕЕ ОБОРУДОВАНИЕ / Гидроцилиндры
W4-2-46
РАБОЧЕЕ ОБОРУДОВАНИЕ / Гидроцилиндры
ВАЖНО: Размеры наружного диаметра под-
шипника с демпфером (27) не одина-
ОСТОРОЖНО: Масса штока поршня (1) в
ковые до и после затяжки гайки (16).
сборе:
Измерьте наружный диаметр гайки
Прямая лопата
Обратн. лопата
после затяжки, чтобы убедиться, что
Стрела
1180 кг
1180 кг
размеры находятся в пределах до-
Рукоять
840 кг
830 кг
пустимого диапазона.
Ковш
670 кг
500 кг
Выравнива-
10. Измерьте наружный диаметр подшипника с
740 кг
-
ние ковша
демпфером (27) в четырех местах (А), (В),
Выгрузка
180 кг
-
(С) и (D) после затяжки. Если полученные
размеры выходят за установленные техни-
ческими условиями пределы, выполните
ВАЖНО: Устанавливайте шток поршня (1) в
работу снова, начиная с пункта 4.
сборе прямо по центру гильзы (15)
гидроцилиндра, чтобы не повредить
его кольцевую поверхность при ус-
тановке штока поршня (1) в сборе.
12. Вставьте шток поршня (1) в сборе в гильзу
(15) гидроцилиндра, используя винты с уг-
лублением под ключ (13).
Размер клю-
Момент затяжки,
Гидроцилиндр
ча, мм
Н·м (кгс·м)
Стрела, вырав-
27
2460±460 (251±47)
нивание ковша
Рукоять, ковш
24
1910±353 (195±36)
(Прямая лопата)
Стандартные размеры
Размеры: мм
Ковш (Обратная
Гидроцилиндр
После затяжки
22
1590±295 (162±30)
лопата)
0,195
Стрела (Прямая лопата)
φ218−
−0,224
Выгрузка
22
1410±265 (144±27)
0,140
Рукоять (Прямая лопата)
φ188−
−0,169
13. Присоедините трубопровод к гильзе
(15)
0,015
Рукоять (Обратная лопата)
φ187,71±
гидроцилиндра винтами с углублением под
0,140
ключ.
Ковш (Прямая лопата)
φ178−
−0,165
: Рукоять (Прямая лопата): 14 мм
0,195
Ковш (Обратная лопата)
φ158−
:
443±82,4 Н·м (45,1±8,4 кгс·м)
−0,220
0,290
: Рукоять (Обратная лопата), ковш :
Выгрузка
φ126−
−0,315
14 мм
:
225±42,2 Н·м (22,9±4,3 кгс·м)
ВАЖНО: После затяжки застопорите устано-
вочный винт (29) в двух местах по
диагонали с помощью кернера.

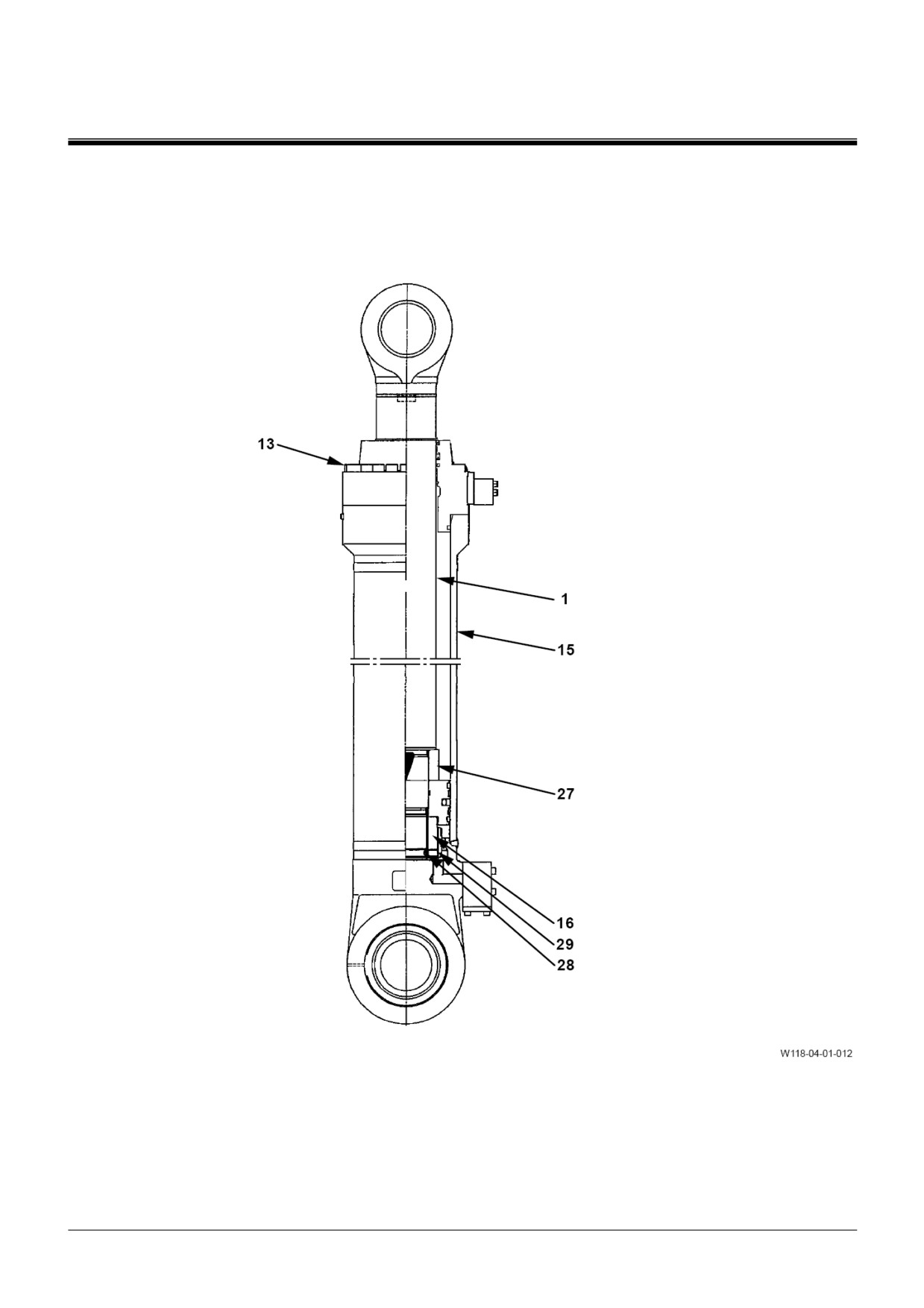

11. Установите стальной шарик (28) и устано-
вочный винт (29) на гайку (16).
Размер ключа,
Момент затяжки,
Гидроцилиндр
мм
Н·м (кгс·м)
Выгрузка
14
96±19 (9,8±1,9)
Стрела, рукоять, вы-
14
138±26 (14,1±2,6)
равнивание ковша
Ковш
10
57±11 (5,8±1,1)
W4-2-47
РАБОЧЕЕ ОБОРУДОВАНИЕ / Гидроцилиндры
ОСНОВНЫЕ ТОЧКИ ВЫПУСКА ВОЗДУХА
Поршневая полость
гидроцилиндра стрелы
Расположение сапунов
Поршневая полость
(Прямая лопата)
гидроцилиндра рукояти
Штоковая полость
гидроцилиндра ковша
Штоковая полость
гидроцилиндра вы-
равнивания ковша
Штоковая полость
гидроцилиндра вы-
Штоковая полость гид-
равнивания ковша
роцилиндра стрелы
Поршневая полость
гидроцилиндра ковша
Расположение сапунов
(Обратная лопата)
Поршневая полость
Штоковая полость гид-
гидроцилиндра рукояти
роцилиндра рукояти
Поршневая полость
гидроцилиндра
ковша (2 шт.)
Поршневая полость
гидроцилиндра стрелы
Штоковая полость гид-
роцилиндра стрелы
Штоковая полость
гидроцилиндра ковша
W4-2-48
РАБОЧЕЕ ОБОРУДОВАНИЕ / Гидроцилиндры
Основные точки выпуска воздуха
•
Во всех гидроцилиндрах точки выпуска
6.
Снимите резиновую крышку с поршневой
воздуха одинаковы. Чтобы выпустить воз-
полости гидроцилиндра и ослабьте сапун.
дух из каждого гидроцилиндра, выполните
: 19 мм
следующие процедуры.
7.
Медленно перемещая рычаг, втяните гид-
роцилиндр настолько, насколько это воз-
ОСТОРОЖНО: Рабочая жидкость, нахо-
можно, и выпускайте воздух из сапуна до
дящаяся под высоким давлением, может
тех пор, пока не начнет вытекать рабочая
попасть на кожу и в глаза, причинив
жидкость.
серьезную травму. Перед снятием гид-
ролиний сбросьте давление в гидравли-
8.
Затяните сапун на поршневой полости гид-
ческих трубопроводах машины.
роцилиндра и установите резиновую крыш-
Если прикоснуться к рабочей жидкости
ку.
или к машине сразу же по окончании ра-
: 19 мм
боты, можно получить серьезные ожоги.
: 44 Н·м (4,5 кгс·м)
Прежде чем начать ремонтные работы
обязательно подождите, пока машина и
рабочая жидкость охладятся.
1.
Перед выпуском воздуха уменьшите часто-
ту вращения двигателя до низкой скорости.
Медленно поработайте гидроцилиндром на
полную длину хода 5 - 6 раз.
2.
Расположите рабочее оборудование как
показано на рисунке слева.
3.
Снимите резиновую крышку со штоковой
полости гидроцилиндра и ослабьте сапун.
ПРИМЕЧАНИЕ: Так как гидравлические
шланги
гидроцилиндра
стрелы и
гидроцилиндра
выравнивания ковша сооб-
щаются, воздух может
быть выпущен из них одно-
временно.
4. Медленно перемещая рычаг, выдвиньте
гидроцилиндр, по возможности, макси-
мально и выпускайте воздух до тех пор, по-
ка не начнет вытекать рабочая жидкость.
: 19 мм
5. Затяните сапун со стороны штоковой по-
лости гидроцилиндра и установите резино-
вую крышку.
: 19 мм
: 44 Н·м (4,5 кгс·м)
W4-2-49
РАБОЧЕЕ ОБОРУДОВАНИЕ / Гидроцилиндры
РЕМОНТНЫЕ НОРМАЛИ
Гильза гидроцилиндра
1. Гильза (а)
• Проверьте, нет ли повреждений на внут-
ренней и наружной поверхности гильзы.
2. Втулка пальца (b)
• Проверьте, нет ли повреждений на внут-
ренней поверхности.
Шток поршня
1. Шток (с)
• Положите два V-образных блока на пло-
скую и ровную площадку на расстоянии 1
метра друг от друга. Затем положите шток
гидроцилиндра на V-образные блоки и ус-
тановите индикатор с круговой шкалой. По-
вернув гидроцилиндр на 1 оборот, измерь-
те пробег штока по инерции. Если пробег по
инерции превышает 1,0 мм, шток следует
прокалибровать. Если пробег по инерции
Индикатор с круговой
превышает 2,0 мм, шток следует заменить.
шкалой
Шток поршня
• Проверьте, не превышает ли износ поверх-
ности наружного диаметра установленную
техническими условиями величину (с) на
0,2 мм при длине 200 мм.
• Проверьте поверхность на наличие повре-
ждений.
• Проверьте, нет ли ржавчины на участках с
покрытием.
1м
V-образный блок
• Проверьте, нет ли повреждений на участке
с демпфером.
2. Втулка пальца (d)
• Проверьте, нет ли повреждений на внут-
ренней поверхности.
Стандартные размеры
Размеры: мм
Прямая лопата
Обратная лопата
Выравнива-
Стрела
Рукоять
Ковш
Выгрузка
Стрела
Рукоять
Ковш
ние ковша
Внутренний
диаметр
0
0
0
0
0
0
0
0
гильзы гид-
280
280
240
225
190
280
250
200
−0,081
−0,081
−0,072
−0,072
−0,072
−0,081
−0,081
−0,072
роцилиндра
(А)
Размеры
штока (С)
0,015
0,015
0,014
0,014
0,012
0,015
0,014
0,014
после вос-
200−
200−
180−
170−
110−
200−
170−
150−
−0,035
−0,035
−0,032
−0,032
−0,027
−0,035
−0,032
−0,032
становле-
ния
W4-2-50
РАБОЧЕЕ ОБОРУДОВАНИЕ / Гидроцилиндры
Стандартные размеры подшипника с демп-
фером
Размеры: мм
Гидроцилиндр
Стандартные размеры
0,235
Стрела
φ218−
−0,264
0,170
Рукоять (Прямая лопата)
φ188−
−0,199
0,015
Рукоять (Обратная лопата)
φ187,67±
0,170
Ковш (Прямая лопата)
φ178−
−0,195
0,235
Ковш (Обратная лопата)
φ158−
−0,260
0,320
Выгрузка
φ126−
−0,345
Трубопровод
1. Трубопровод (е)
• Проверьте, нет ли повреждений глубиной
более 0,1 мм.
• Проверьте наличие любых деформаций и
повреждений.
2. Винт с углублением под ключ (f)
• Проверьте, нет ли ржавчины.
• Проверьте, не повреждена ли резьба.
3. Кольцевое уплотнение (g)
• Замените все кольца.
Поршень • Головка гидроцилиндра
• Проверьте, нет ли повреждений на внут-
ренней и наружной поверхности.
• Проверьте, нет ли повреждений в канавках.
• При обнаружении течи проверьте, нет ли
повреждений на уплотнениях.
• Замените втулку при выявлении обнажения
основного металла на поверхности сколь-
жения.
W4-2-51
РАБОЧЕЕ ОБОРУДОВАНИЕ / Втулка и наконечник зуба

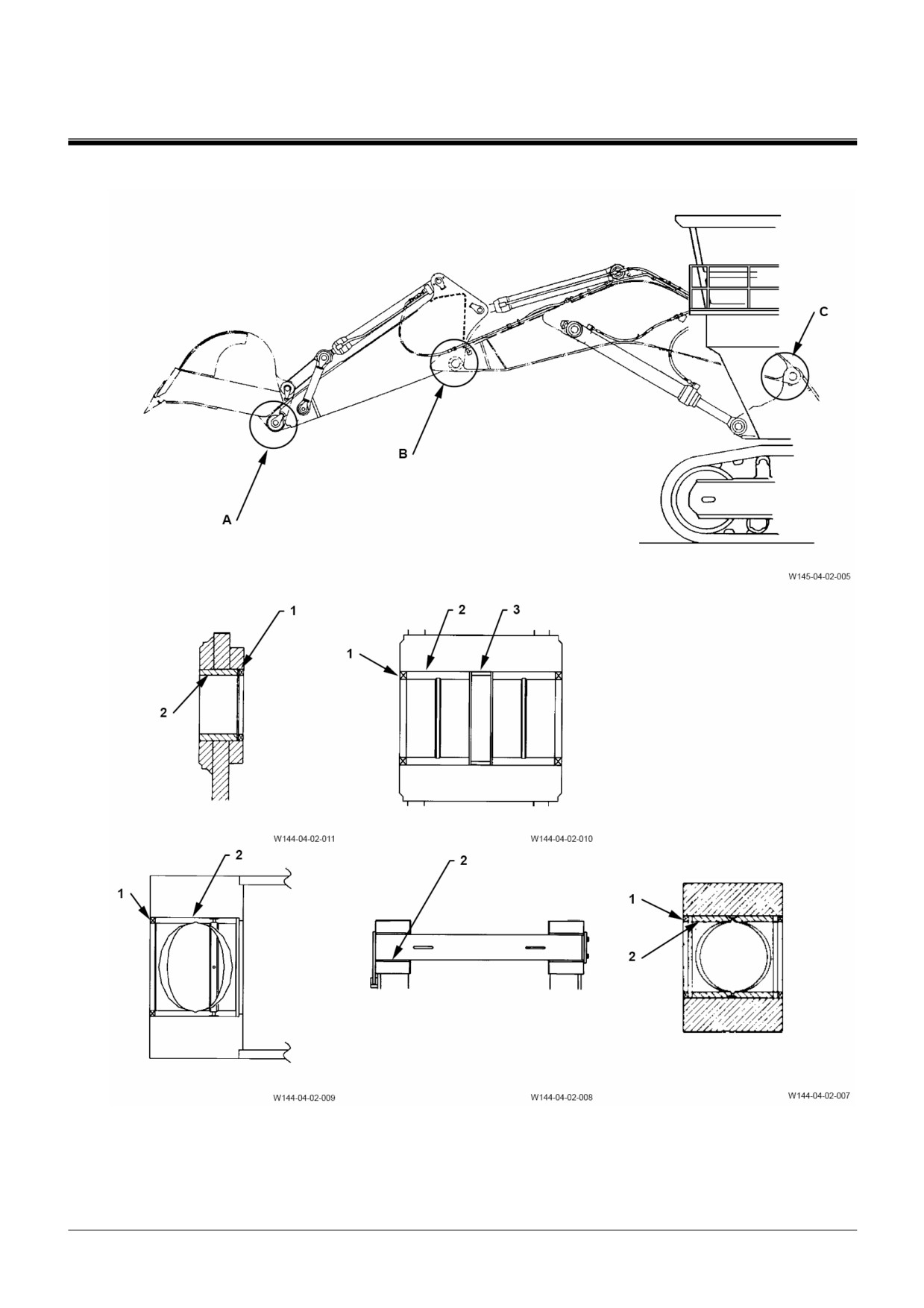

СНЯТИЕ И УСТАНОВКА ВТУЛКИ
Снятие
Установка
1. Охладите втулку (2) в сухом льде.
1. Снимите пылезащитное уплотнение (1).
2. Установите втулку (2) и пылезащитное уп-
2. Если необходимо заменить втулку (7), вы-
полните укрепление методом электродной
лотнение (1).
сварки в четырех точках по внутреннему
диаметру втулки
(7) под углом
90°, что
обеспечит сокращение втулки (7).
ПРИМЕЧАНИЕ: Если трудно снять втулку,
используйте
паяльную
лампу, чтобы снять ее.
Рабочее оборудование прямой лопаты
А: Сторона ковша
В: Сторона рукояти
В: Сторона стрелы
С: сторона стрелы
3-
Пылезащитное уплотнение
2-
Втулка
1-
Промежуточное кольцо
W4-3-1
РАБОЧЕЕ ОБОРУДОВАНИЕ / Втулка и наконечник зуба
Обратная лопата
А: Сторона ковша
А: Сторона рукояти
В: Сторона рукояти
В: Сторона стрелы
С: Сторона стрелы
1-
Пылезащитное уплотнение
2-
Втулка
3-
Промежуточное кольцо
W4-3-2
РАБОЧЕЕ ОБОРУДОВАНИЕ / Втулка и наконечник зуба
РЕМОНТНЫЕ НОРМАЛИ

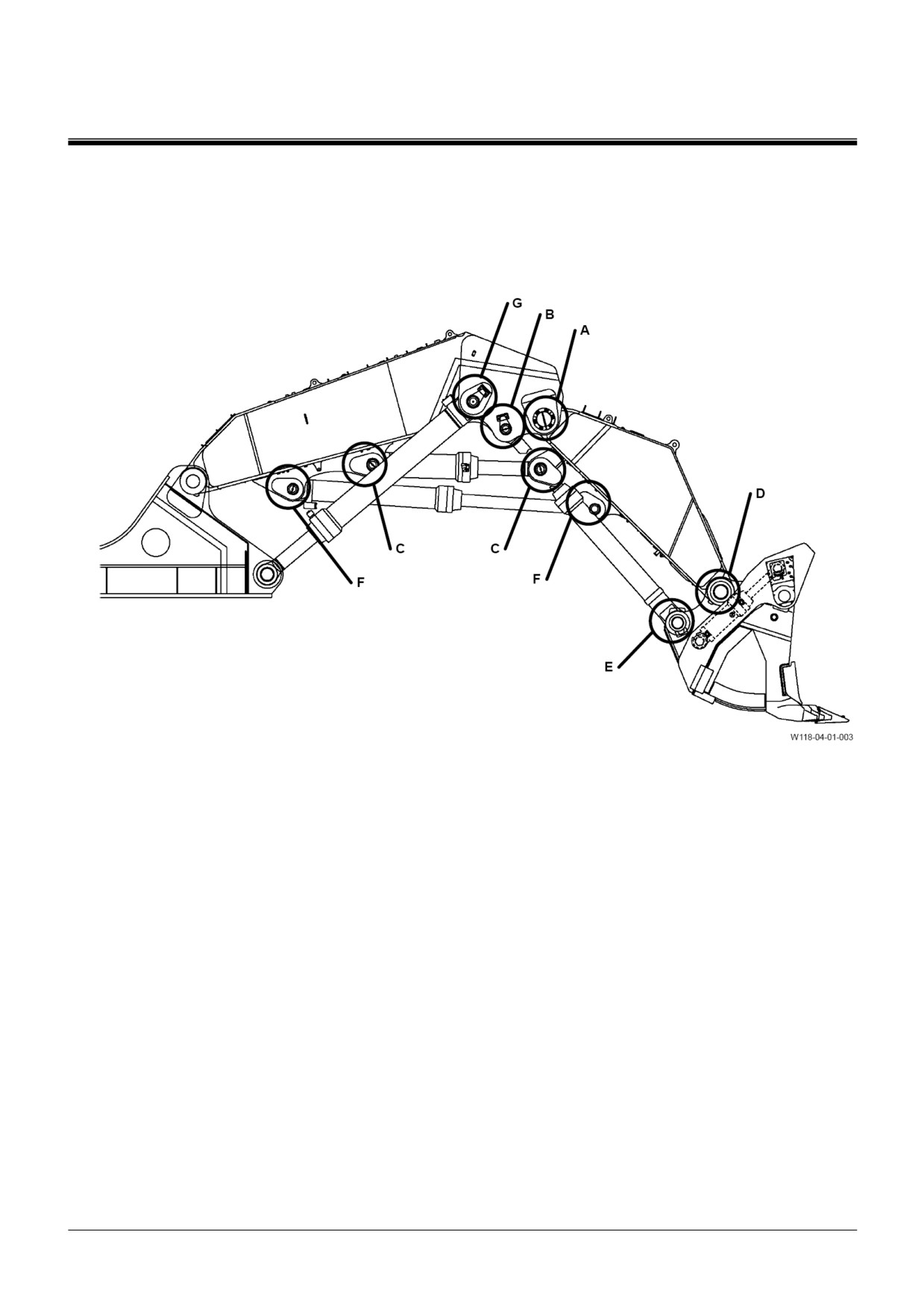

Палец и втулка (Прямая лопата)
W4-3-4
РАБОЧЕЕ ОБОРУДОВАНИЕ / Втулка и наконечник зуба
Размеры: мм
Технические
Предельно
Наименование
Расположение
характери-
допустимый
детали
стики
размер
Диаметр пальца
200-0,1-0,2
196
Внутренний диаметр втулки (Сторона стрелы)
200+0,50+0,40
202
А: Стрела и руко-
Наружный диаметр втулки
230+0,48
+0,43
-
ять
Внутренний диаметр втулки (Сторона рукояти)
200+0,60+0,50
202
Наружный диаметр втулки
230+0,48
+0,43
-
Диаметр пальца
160-0,1-0,2
156
В: Гидроцилиндр
Внутренний диаметр отверстия под палец (Сторона стрелы)
160+0,1
0
-
ковша и стрела
Внутренний диаметр подшипника (Сторона гидроцилиндра)
160+0,006-0,071
161,5
Диаметр пальца
180-0,4-0,3
176
С: Гидроцилиндр
Внутренний диаметр отверстия под палец (Сторона стрелы)
180+0,1
0
-
выравнивания
Внутренний диаметр отверстия под палец (Сторона рукояти)
180+0,10
-
ковша, стрела и
рукоять
Внутренний диаметр подшипника (Штоковая полость)
180+0,20-0,07
182
(Поршневая полость)
180+0,006
-0,071
182
Диаметр пальца
160-0,1-0,2
156
Внутренний диаметр втулки (Сторона рукояти)
160+0,40+0,30
162
D: Рукоять и ковш
Наружный диаметр втулки
190+0,33
+0,28
-
Внутренний диаметр втулки (Сторона ковша)
160+0,40+0,36
162
Наружный диаметр втулки
190+0,33
+0,28
-
Диаметр пальца
160-0,1-0,2
156
Внутренний диаметр втулки (Сторона ковша)
160+0,40
+0,30
162
Е: Гидроцилиндр
ковша и ковш
Наружный диаметр втулки
190+0,33
+0,28
-
Внутренний диаметр подшипника (Сторона гидроцилиндра)
160+0,006-0,071
161,5
Диаметр пальца
180-0,4-0,3
176
F: Гидроцилиндр
рукояти, стрела
Внутренний диаметр отверстия под палец (Сторона стрелы /рукояти)
180+0,1
0
-
и рукоять
Внутренний диаметр подшипника (Сторона гидроцилиндра)
180+0,006-0,071
182
Диаметр пальца
180-0,1-0,2
176
G: Гидроцилиндр
Внутренний диаметр отверстия под палец (Сторона стрелы)
180+0,1
0
-
стрелы и стрела
Внутренний диаметр подшипника (Сторона гидроцилиндра)
180+0,006-0,071
182
ПРИМЕЧАНИЕ: 1 мм = 0, 03937 дюйма
W4-3-5
РАБОЧЕЕ ОБОРУДОВАНИЕ / Втулка и наконечник зуба
W4-3-6
РАБОЧЕЕ ОБОРУДОВАНИЕ / Втулка и наконечник зуба
Размеры: мм
Технические
Предельно
Наименование детали
Расположение
характери-
допустимый
стики
размер
Диаметр пальца
110-0,1-0,2
106
Н : Гидроцилиндр вы-
грузки и передний
Внутренний диаметр отверстия под палец (Сторона ковша)
110+0,35
+0,25
112
ковш
Внутренний диаметр подшипника (Сторона гидроцилиндра)
110+0,25+0,05
111,5
Диаметр пальца
140-0,1-0,2
136
Внутренний диаметр втулки (Задняя сторона)
140+0,45+0,35
142
I : Задний ковш и пе-
Наружный диаметр втулки
165+0,32
+0,28
-
редний ковш
Внутренний диаметр втулки (Передняя сторона)
140+0,45+0,35
142
Наружный диаметр втулки
165+0,32
+0,28
-
Диаметр пальца
110-0,1-0,2
106
J : Гидроцилиндр вы-
Внутренний диаметр отверстия под палец (Сторона ковша)
110
-
грузки и задний ковш
Внутренний диаметр подшипника (Сторона гидроцилиндра)
110+0,25+0,05
111,5
Диаметр пальца
180-0,1-0,2
176
Внутренний диаметр втулки (Сторона стрелы)
180+0,50+0,40
182
K : Стрела и основная
Наружный диаметр втулки
210+0,35
+0,30
-
рама
Внутренний диаметр втулки (Сторона рамы)
180+0,40+0,30
182
Наружный диаметр втулки
210+0,35
+0,30
-
Диаметр пальца
180-0,1-0,2
176
Внутренний диаметр втулки (Сторона рамы)
180+0,40
+0,30
184
L : Гидроцилиндр стре-
лы и основная рама
Наружный диаметр втулки
210+0,35
+0,30
-
Внутренний диаметр подшипника (Сторона гидроцилиндра)
180+0,006-0,071
182
ПРИМЕЧАНИЕ: 1 мм = 0, 03937 дюйма
W4-3-7
РАБОЧЕЕ ОБОРУДОВАНИЕ / Втулка и наконечник зуба

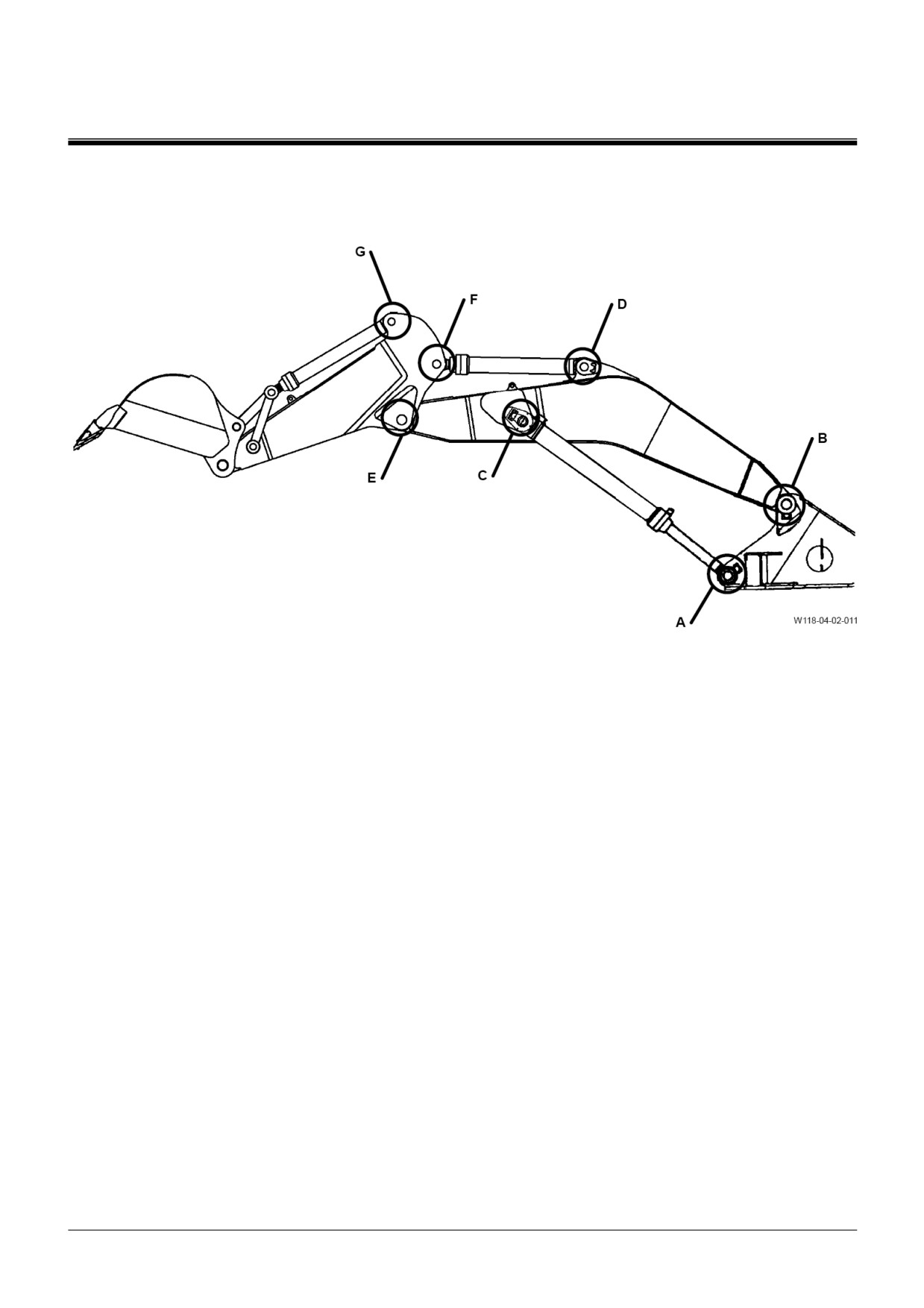

Палец и втулка (Обратная лопата)
W4-3-8
РАБОЧЕЕ ОБОРУДОВАНИЕ / Втулка и наконечник зуба
Размеры: мм
Технические
Предельно
Наименование детали
Расположение
характери-
допустимый
стики
размер
Диаметр пальца
180-0,10-0,20
176
Внутренний диаметр втулки (Сторона рамы)
180+0,40
+0,30
184
А : Гидроцилиндр стрелы и
основная рама
Наружный диаметр втулки
210+0,35
+0,30
-
Внутренний диаметр подшипника (Сторона гидроцилиндра)
180+0,006-0,071
182
Диаметр пальца
180-0,10-0,20
176
Внутренний диаметр втулки (Сторона рамы)
180+0,40+0,30
182
В : Стрела и основная рама
Наружный диаметр втулки
210+0,35
+0,30
-
Внутренний диаметр втулки (Сторона стрелы)
180+0,50+0,40
182
Наружный диаметр втулки
210+0,35
+0,30
-
Диаметр пальца
180-0,10-0,20
176
С : Гидроцилиндр стрелы и
Внутренний диаметр отверстия под палец (Сторона стрелы)
180+0,10
0
-
стрела
Внутренний диаметр подшипника (Сторона гидроцилиндра)
180+0,006-0,071
182
Диаметр пальца
180-0,10-0,20
176
Внутренний диаметр втулки (Сторона стрелы)
180+0,40
+0,30
184
D : Стрела и гидроцилиндр
рукояти
Наружный диаметр втулки
210+0,35
+0,30
-
Внутренний диаметр подшипника (Сторона гидроцилиндра)
180+0,006-0,071
182
Диаметр пальца
220-0,2-0,3
216
Внутренний диаметр втулки (Сторона стрелы)
220+0,29+0,24
222
Е : Стрела и рукоять
Наружный диаметр втулки
250+0,25
+0,22
-
Внутренний диаметр втулки (Сторона рукояти)
220+0,37+0,32
222
Наружный диаметр втулки
250+0,35
+0,32
-
Диаметр пальца
180-0,10-0,20
176
Внутренний диаметр подшипника (Сторона гидроцилиндра)
180+0,006
-0,071
182
F : Гидроцилиндр рукояти и
рукоять
Внутренний диаметр втулки (Сторона рукояти)
180+0,40+0,30
184
Наружный диаметр втулки
210+0,35
+0,30
-
Диаметр пальца
130-0,10-0,20
126
G : Рукоять и гидроцилиндр
Внутренний диаметр подшипника (Сторона гидроцилиндра)
130+0,006
-0,071
131,5
ковша
Внутренний диаметр отверстия под палец (Сторона рукояти)
130+0,100
-
ПРИМЕЧАНИЕ: 1 мм = 0, 03937 дюйма
W4-3-9
РАБОЧЕЕ ОБОРУДОВАНИЕ / Втулка и наконечник зуба
W4-3-10
РАБОЧЕЕ ОБОРУДОВАНИЕ / Втулка и наконечник зуба
Размеры: мм
Технические
Предельно
Наименование детали
Расположение
характери-
допустимый
стики
размер
Диаметр пальца
150-0,10-0,20
146
Внутренний диаметр втулки (Сторона рычага А)
150+0,45+0,35
152
Наружный диаметр втулки
180+0,36
+0,32
-
Внутренний диаметр втулки (Сторона рычага В: Правая рука)
150+0,45+0,35
152
Н : Гидроцилиндр ковша и
рычаг
Наружный диаметр втулки
180+0,36+0,32
-
Внутренний диаметр втулки (Сторона рычага В: Левая рука)
150+0,45+0,35
152
Наружный диаметр втулки
180+0,36
+0,32
-
Внутренний диаметр подшипника (Сторона гидроцилиндра)
150+0,006-0,071
151,5
Диаметр пальца
130-0,10-0,20
126
Внутренний диаметр втулки (Сторона рычага А)
130+0,40+0,30
132
I : Рычаг и ковш
Наружный диаметр втулки
155+0,32
+0,28
-
Внутренний диаметр втулки (Сторона ковша)
130+0,23+0,13
132
Наружный диаметр втулки
155+0,32
+0,28
-
Диаметр пальца
150-0,10-0,20
146
Внутренний диаметр втулки (Сторона рукояти)
150+0,45+0,35
152
J : Рукоять и ковш
Наружный диаметр втулки
180+0,36
+0,32
-
Внутренний диаметр втулки (Сторона ковша)
150+0,45+0,35
152
Наружный диаметр втулки
180+0,36
+0,32
-
Диаметр пальца
110-0,10-0,20
106
Внутренний диаметр втулки (Сторона рукояти)
110+0,35+0,25
112
Наружный диаметр втулки
130+0,26
+0,22
-
K : Рукоять и рычаг
Внутренний диаметр втулки (Сторона рычага В: Правая рука)
110+0,35+0,25
112
Наружный диаметр втулки
130+0,305+0,265
-
Внутренний диаметр втулки (Сторона рычага В: Левая рука)
110+0,35+0,25
112
Наружный диаметр втулки
130+0,305
+0,265
-
ПРИМЕЧАНИЕ: 1 мм = 0, 03937 дюйма
W4-3-11
РАБОЧЕЕ ОБОРУДОВАНИЕ / Втулка и наконечник зуба
Наконечник зуба
Размеры: мм
Технические ха-
Предельно допус-
Корректирующие
Расположение
рактеристики
тимый размер
меры
PCSA 10,5 м3
469
(285)
Замените
Ковш прямой лопаты
А: Наконечник зуба
PCSA 9,6 м3
335
(180)
Замените
CЕСЕ 8,4 м3 Ковш обратной лопаты
ПРИМЕЧАНИЕ: 1 мм = 0,03937 дюйма
Значения в ( ) даются для справки.
W4-3-12
